NAUDOJIMO INSTRUKCIJA GKS 18V-57-2 L Professional BOSCH

Lietuvių k. ......Puslapis 247

한국어 ...... 페이지 255

عربي 264

(29) Nosūkšanas šlūtene ^a)

elektroinstrumenta. Ja nejauši nospiež ieslėdzėju/izslėdzėju, pastāv savainojumu risks.

▶ Lai elektroinstruments darbotos efektivi un droši, regulāri tiriet korpusu un ventilācijas atveres.

Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais

ISPÈJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

ispėjimus, instrukcijas, peržiūrėkite ilustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.

Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.

Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį j kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalus kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie įžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrini įrankį nuo lietaus ir drėgmės. Jei į elektrini įrankį patenka vandens, padidėja elektros smū-gio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirtį. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
▶ Jei su elektriniu jrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesį į tai, ką darote, ir dirb-dami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami

pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.

▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalu. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po- veikis.
▶ Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu jrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrinj įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo-jant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas

• Akumuliatoriui ikrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklj, iškyla gaisro pavojus.
  Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla su- sižalojimo ir gaisro pavojus.
  ▶ Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
  Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoja. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
  Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba traumu pavojų.
  ▶ Saugokite akumuliatorių ir įrankį nuo ugnies ir aukštos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti.
  Vykdykite visas įkrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neatitinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu temperatūra neatitinka nurodyto diapazono ribų, gali sugesti akumuliatorius ir kilti gaisras.

Techniné priežiūra

Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros atstovas.

Saugos nuorodos dirbantiems su diskiniais pjūklais

Pjovimo operacijos

▶ PAVOJUS: nekiškite rankų i pjovimo zoną ir prie pjūklo disko. Antraja ranka laikykite papildomą rankeną arba variklio korpusą. Jei pjūklas laikomas abiem rankomis, tai pjūklo diskas jų nesužalos.
▶ Nelieskite apdirbamojo ruošinio iš apačios. Apsauginis gaubtas neapsaugos jūsų nuo ruošinio apačioje išlindusio pjūklo disko.
Nustatykite pjovimo gylj pagal ruošinio storj. Diskas ruošinio apačioje turi išljisti šiek tiek mažiau nei per vieną disko dainties aukšti.
Pjaunamojo ruošinio niekada nelaikykite rankose ir neparemkite jo savo koja. Patikimai ji įtvirtinkite

stabiliame įtvare. Labai svarbu tinkamai pasiruošti darbui, kad sumažintumėte kūno sužalojimų pavojų, išvengtumėte pjūklo strigimo arba neprarastumėte įrankio kontrolės.

▶ Jei atliekate darbus, kurių metu pjovimo įrankis gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite už izoliuotų rankenų. Prisilietus prie laido, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsi-rasti įtampa ir trenkti elektros smūgis.
▶ Atlikdami išilginį pjūvį visada naudokite lygiagrečlają atramą ar kreipiamają liniuotę. Tada pjausite tiksliau ir sumažinsite pjūklo strigimo tikimybę.
Naudokite tik tinkamo dydžio pjūklo diskus ir su tinkama tvirtinimo kiauryme (pvz., rombo formos arba apvalia). Pjūklo diskai, kurie neatitinka pjūklo tvirtinamujų dalių formos, sukasi ekscentriškai, todėl iškyla pavojus nesuvaldyti jrankio.
Niekada nenaudokite pažeistų ar netinkamų pjūklo disko tarpinių poveržlių ir varžtu. Pjūklo disko tarpinės poveržlės ir varžtai buvo sukonstruoti specialiai jūsų pjūk- lui, kad būtų užtikrintas optimalus rezultatas ir saugus darbas.

Atatranka – priežastys ir atitinkamos saugos nuorodos

- atatranka yra staigi reakcija dėl įsprausto, užsikirtusio ar netinkamai nukreipto pjūklo disko, kai pjūklas nekontroliuojamai iššoka iš ruošinio ir ima judėti link dirbančiojo;

- jei pjūklo diskas per stipriai prispaudžiamas arba užspaudžiamas į apačią siaurejančiame pjūvio plyšyje, jis sustoja, o veikiantis variklis staiga meta prietaisą atgal link dirbančiojo; - jei pjaunant pjūklo diskas yra pasukamas ar netinkamai nukreipiamas, pjūklo disko užpakalinės briaunos dantys gali jsikabinti į medžio paviršių ir tada, pjūklo diskui išsilaisvinus iš plyšio, pjūklas atšoka link dirbančiojo.

Atatranka yra jrankio netinkamo naudojimo ar valdymo rezultatas; jos galite išvengti, jei imsitės atitinkamų, žemiau aprašytų saugos priemonių.

Pjūkla visada tvirtai laikykite abiem rankom, o rankas laikykite tokioje padėtyje, kad galėtumėte įveikti ata-trankos jėgas. Jūsų kūnas turėtų būti iš šono prie pjūklo disko, bet jokiu būdu ne vienoje linijoje su pjūk-lo disku. Dėl atatrankos pjūklas gali atšokti atgal, bet dir-bantysis, jei imasi atitinkamų priemonių, atatrankos jėgas gali kontroliuoti.
▶ Jei pjūklo diskas užstringa arba norite nutraukti darbą, išjunkite pjūkla ir ramiai laikykite jį ruošinyje, kol pjūklo diskas visiškai sustos. Niekada nebandykite ištraukti pjūklo iš ruošinio ar traukti pjūklo atgal, kol ašmenys dar juda, nes tai gali sukelti atatranką. Nustatykite ir pašalinkite pjūklo disko strigimo priežastį.
▶ Jei vél norite ijungti ruošinyje paliktą pjūklą, centruokite pjūklo diską pjūvio plyšyje ir patikrinkite, ar pjūklo dantys nėra įsikabinę į ruošinį. Jei pjūklo diskas įstrigęs, vél ijungus pjūklą, jis gali iškilti į viršų arba sukelti ata-tranką.
▶ Dideles plokštes paremkite, kad sumažintumėte ata-trankos riziką dėl stringančio pjūklo disko. Didelės

250 | Lietuvių k.

plokštės dėl savo svorio išlinksta. Plokštes reikia atremti abejose pusėse, t.y. šalia pjovimo linijos ir šalia plokštės krašto.

▶ Nenaudokite neaštriu ar pažeistų pjūklo diskų. Neaštrūs ar netinkamai praskėsti pjūklo dantys palieka siauresnį pjovimo taką, todėl atsiranda per didelė trintis, stringa pjūklo diskas ir sukeliama atatranka.
Prieš pradėdami pjauti tvirtai užveržkite įveržimo svirteles, kuriomis reguliuojamas pjovimo gylis ir pjūklo disko posvyrio kampas. Jei pjaunant keičiasi pjūklo disko padėtis, diskas gali įstrigti ir sukelti atatranka.
▶ Būkite ypač atsargūs pjaudami sienose ar kituose ne-permatomuose paviršiuose. Panyrantis j ruošinj pjūklo diskas pjaudamas paslėptus objektus gali įstrigti ir sukelti atatranką.

Apatinio apsauginio gaubto funkcija

Prieš kiekvieną naudojimą patikrinkite, ar apatinis apsauginis gaubtas tinkamai užsidaro. Nenaudokite pjūklo, jei apatinis apsauginis gaubtas negali laisvai judėti ir tuojau neužsidaro. Niekada neužfiksuokite ir nepririškite gaubto, nes tuomet pjūklo diskas bus neapsaugotas. Pjūklui netyčia nukritus, gali jlinkti apsauginis gaubtas. Naudodamiesi pakėlimo rankenėle, apsauginį gaubtą atidarykite ir jsitikinkite, kad jis juda laisvai ir neliečia nei pjūklo disko, nei jokios kitos dalies, nustačius bet kokį pjūklo disko posvyrio kampą ir bet kokį pjovimo gylį.
▶ Patikrinkite, kaip veikia apatinio apsauginio gaubto spyruoklès. Jei apsauginis gaubtas ir spyruoklé veikia netinkamai, prieš naudojant reikia atlikti techninę priežiūrą. Dėl pažeistų dalių, lipnių nuosėdų ar susikaupusių nešvarumų apatinis apsauginis gaubtas gali lėčiau judėti.
Apatinį apsauginį gaubtą rankiniu būdu atidaryti leidžlama tik atliekant specialius pjūvius, pvz., darant įpjovas ir pjaunant kampu. Atidarykite apatinį apsauginį gaubtą pakėlimo rankenėle ir, kai tik pjūklo diskas sulįs į ruošinį, ją atleiskite. Atliekant visus kitus pjovimo darbus apatinis apsauginis gaubtas turi atsidaryti ir užsidaryti savaime.
▶ Jei apatinis apsauginis gaubtas neapgaubė pjūklo disko, pjūklo ant pjovimo stalo ar ant grindų nedėkite. Jei apsauginis gaubtas neuždarytas, iš inercijos besisukančio disko varomas pjūklas juda pjovimo krypčiai priešinga kryptimi ir pjauna viską, kas pasitaiko kelyje. Turėkite omenyje, kad atleidus jungiklį, pjūklo diskas dar kurį laiką sukasi iš inercijos.

Papildomos saugos nuorodos

▶ Nekiškite rankų i drožlių išmetimo angą. Besisukančios dalys gali sužaloti.
▶ Su pjūklu neatlikite darbų virš galvos. Taip dirbdami, negalėsite patikimai kontroliuoti elektrinį įrankį.
Prieš pradėdami darba, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abe-

jojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laídais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių.

Darbo metu elektrini įranki visuomet būtina laikyti abiem rankomis ir tvirtai stovėti. Abiem rankomis laikomas elektrinis įrankis yra saugiau valdomas.
▶ Nenaudokite elektrinio įrankio stacionariai. Jis nėra skirtas darbui su pjovimo stalu.
Darydami įpjovas, kurias pjaunate ne stačiu kampu, įtvirtinkite kreipiamają plokšte, kad ji nenuslystų i šoną. Plokštei nuslydus j šoną, pjūklo diskas gali užstrigti ir sukelti atatranką.
▶ İtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka.
Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali įstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio įrankio.
▶ Nenaudokite pjovimo diskų, pagamintų iš HSS plieno. Tokie diskai gali greitai sulūžti.
▶ Nepjaukite nespalvotuju metalu. Jkaitusios drožlės gali uždegti dulkių nusiurbimo jrangos dalis.
▶ Dirbkite su apsaugine kauke.
Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.
Aštrūs daiktai, pvz., vinys ar atsuktuvaí, arba išorinė jęga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
- Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumu, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesįį paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Elektrinis įrankis yra skirtas išilginiams ir skersiniams pjūviams medienoje atlikti, tiesia linija ir kampu, padėjus ruošinį ant tvirto pagrindo.

Pavaizduoti jrankio elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio jrankio schemos numerius.

(1) Jjungimo-išjungimo jungiklis
(2) Jjungimo-išjungimo jungiklio jjungimo blokatorius
(3) Kablio jrankiui pakabinti dangtelis
(4) Suklio fiksuojamasis klavišas
(5) Pagalbiné rankena
(6) Sparnuotasis varžtas lygiagrečiajai atramai fiksuoti
(7) Jveržimo svirtelė pjovimo gyliui nustatyti
(8) Pjovimo kampo nustatymo skalė
(9) Užveržiamoji svirtelė pjūvio kampui reguliuoti
(10) Darbiné lemputé

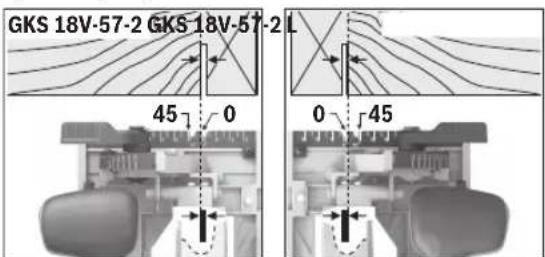

(11) Pjūvio žymė 45°
(12) Pjūvio žymė 0°

(13) Lygiagrečioji atrama
(14) Slankusis apsauginis gaubtas
(15) Pagrindo plokšte
(16) Slankiojo apsauginio gaubto reguliavimo svirtelé
(17) Apsauginis gaubtas
(18) Pjuvenų išmetimo anga
(19) Akumuliatorius ^a)
(20) Pjūvio gylio skalė
(21) Akumuliatoriaus atblokavimo klavišas ^a)
(22) Pjūklo suklys
(23) Tvirtinamoji junge
(24) Pjūklo diskas ^a)
(25) Prispaudžiamoji jungė
(26) Tvirtinamasis varžtas su poveržle
(27) Šešiabriaunis raktas
(28) Dulkių ir drožlių surinkimo dėžutė ^a)
(29) Nusiurbimo žarna ^a)
(30) Kablys jrankiui pakabinti ^a)
(31) Rankena (izoliuotas rankenos paviršius)

a) Šio priedo standartiniame tiekiamame komplekte něra.

Techniniai duomenys

Rankinis diskinis pjūklas GKS 18V-57-2 GKS 18V-57-2 L
Gaminio numeris		3 601 FC1 2..	3 601 FC1 1..
Nominalioji įtampa V 18 18
Tuščiosios eigos sūkių skaičius ^A)	min ^-1	5000	5000
Maks. pjovimo gylis
– Kai įstrižo pjūvio kampas 0° mm 57 57
– Kai įstrižo pjūvio kampas 45° mm 41 41
Suklio fiksatorius ● ●
Pagrindo plokštės matmenys mm 134 x 280 134 x 280
Pjūklo disko skersmuo mm 165 165
Maks. pjūklo disko korpuso storis mm	1,8	1,8
Min. pjūklo disko korpuso storis mm	0,9	0,9
Pjūklo disko kiaurymė	mm 20 20
Svoris ^B)	kg	3,2–4,3	3,2–4,3
Rekomenduojama aplinkos temperatūra ikraunant	°C	0 ... +35	0 ... +35
Leidžiamoji aplinkos temperatūra veikiant ^C) ir sandė-liuojant	°C	-20 ... +50	-20 ... +50
Rekomenduojami akumuliatoriai		GBA 18V... ≥ 4,0 AhProCORE18V... ≥ 4,0 Ah	GBA 18V... ≥ 4,0 AhProCORE18V... ≥ 4,0 Ah

252 | Lietuvių k.

Rankinis diskinis pjūklas GKS 18V-57-2 GKS 18V-57-2 L

Rekomenduojami krovikliai GAL 18...		GAX 18...	GAL 18...
		GAL 36...	GAL 18...
			GAL 36...

A) Išmatuota 20–25 °C temperatūroje su akumuliatoriumi GBA 18V 5.0Ah.
B) priklausomai nuo naudojamo akumuliatoriaus
C) ribota galia, esant temperaturai < 0 °C
Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygy. Daugiau informacijos rasite www.bosch-professional.com/wac.

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 62841-2-5.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 96 dB(A); garso galios lygis 104 dB(A). Paklaida K = 3 dB.

Dirbkite su klausos apsaugos priemonémis!

Vibracijos bendroji vertė a _h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-5:

Medienos pjovimas: a_n=2,5m/s^2,K=1,5m/s^2

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos ir triukšmo emisija per tam tikra darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-jamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Akumuliatorius

Bosch akumuliatorinius elektrinius jrankius parduoda ir be akumuliatoriaus. Ar j jūsų elektrinio jrankio tiekiamą komplektą jeina akumuliatorius, galite pažiūrėti ant pakuotės.

Akumuliatoriaus ikrovimas

Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame prietaise naudojamo ličio jonų akumuliatoriaus.

Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai įkrauti. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą akumuliatorių visiškai įkraukite.

Akumuliatoriaus idėjimas

Ikrautą akumuliatorių stumkite į akumuliatoriaus laikiklj, kol pajusite, kad užsifiksavo.

Akumuliatoriaus išėmimas

Norėdami išimti akumuliatorių, paspauskite akumuliatoriaus atblokavimo klavišus ir išimkite akumuliatorių. Traukdami nenaudokite jėgos.

Akumuliatoriuje yra 2 fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus atblokavimo klavišą, akumuliatorius neiškristų. J elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė.

Akumuliatoriaus ikrovos büklès indikatorius

Nuoroda: ne visų tipų akumuliatoriai yra su įkrovos būklės indikatoriumi.

Žali akumuliatoriaus jkrovos būklės indikatoriai rodo akumuliatoriaus jkrovos būklę. Dėl saugumo, jkrovos būklę galima pažiūrėti tik tada, kai elektrinis jrankis neveikia.

Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką arba. įki galima ir tada, kai akumuliatorius yra išimtas.

Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti.

Akumuliatoriaus tipas GBA 18V...

Šviesos diodas Talpa

Šviečia nuolat 3 × žali 60–100 %

Šviečia nuolat 2 × žali 30–60 %

Šviečia nuolat 1 × žalias 5–30 %

Mirksi 1 × žalias 0–5 %

Akumuliatoriaus tipas ProCORE18V...

Šviesos diodas Talpa

Šviečia nuolat 5 × žali 80–100 %

Šviečia nuolat 4 × žali 60–80 %

Šviečia nuolat 3 × žali 40–60 %

Šviečia nuolat 2 × žali 20–40 %

Šviesos diodas Talpa

Šviečia nuolat 1× žalias 5–20 %

Saugokite akumuliatorių nuo drėgmės ir vandens.

Akumuliatorių sandėliuokite tik nuo -20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.

Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jj reikia pakeisti. Laikykitės pateiktų šalinimo nurodymų.

Montavimas

▶ Naudokite tik tokius diskus, kurių maksimalus leistinas greitis yra didesnis už elektrinio prietaiso tuščiosios eigos sūkių skaičių.

Pjūklo disko įdėjimas ir keitimas

Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių.
Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.
Montuodami pjūklo diską mūvėkite apsaugines pirštines. Prisilietus prie pjūklo disko iškyla susižalojimo pavojus.
Su šiuo prietaisu kaip darbo įrankių jokiu būdu nenaudokite šlifavimo disku.
Naudokite tik tokius pjūklo diskus, kurie atitinka šioje naudojimo instrukcijoje ir ant elektrinio įrankio pateiktus duomenis ir yra patikrinti pagal EN 847-1 bei atitinkamai paženklinti.

Pjūklo disko pasirinkimas

Rekomenduojamų pjūklo diskų apžvalgą rasite šios instrukcijos gale.

Pjūklo disko išmontavimas (žr. A pav.)

Pjovimo įrankį patogiausia pakeisti paguldžius elektrinį įrankį ant priekinės variklio korpuso pusės.

- Paspauskite suklio fiksuojamajj klavišą (4) ir laikykite jj paspaustą.

Suklio fiksuojamaji klaviša (4) spauskite tik tada, kai šlifavimo suklys visiškai sustojęs. Priešingu atveju galite pažeisti elektrinį jrankj.

- Šešiabriauniu raktu (27) išsukite tvirtinamajj varžtą (26), sukdami jj kryptimi ①.

- Slankuji apsauginj gaubtą (14) atgal ir laikykite jį tokioje padėtyje.

- Nuo šlifavimo suklio (22) nuimkite prispaudžiamają junge (25) ir pjūklo diską (24).

Pjūklo disko sumontavimas (žr. A pav.)

Pjovimo jrankj patogiausia pakeisti paguldžius elektrinj jrankj ant priekinės variklio korpuso pusės.

• Nuvalykite pjūklo diską (24) ir visas tvirtinamąsias dalis, kurias ruošiatės montuoti.
• Slankujj apsauginj gaubtą (14) atgal ir laikykite jj tokioje padętyje.
• Uždėkite pjūklo diską (24) ant tvirtinamosios jungės (23). Pjūklo dantų pjovimo kryptis (rodyklė ant pjūklo disko) ir sukimosi krypties rodyklė ant slankiojo apsauginio gaubto (14) turi sutapti.
• Uždėkite tvirtinamają junge (25) ir užveržkite tvirtinamajj varžta (26), sukdami jį kryptimi ②. Atkreipkite dėmesį j tinkamą tvirtinamosios jungės (23) ir prispaudžiamosios jungės (25) montavimo padėtį.
• Paspauskite suklio fiksuojamajj klavišą (4) ir laikykite jį paspaustą.
• Šešiabriauniu raktu (27) užveržkite tvirtinamajji varžtą (26), sukdami ② kryptimi. Užveržimo momentas turi būti lygus 6–9 Nm, tai atitinka užveržimą ranka plius ¼ sūkio.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ažuolo ir buko, yra vėžj sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

- Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo įrangą.

- Pasirūpinkite geru darbo vietos vėdinimu.

- Rekomenduojama dévěti kvépavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Pjuvenų išmetimo anga (žr. B pav.)

Pjuvenų išmetimo angą (18) galima pasukti.

Prie drožlių išmetimo angos (18) galima prijungti 35 mm (28) skersmens nusiurbimo žarną.

Siekiant užtikrinti optimalų nusiurbimą, reikia reguliariai išvalyti nusiurbimo adapterį (18).

Išorinis dulkių nusiurbimas

Nusiurbimo žarną (29) sujunkite su dulkių siurbliu (papildoma įranga). Apžvalgą, kaip prijungti prie įvairių dulkių siurblių, rasite šios instrukcijos gale.

Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms, drožlėms ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, véžj sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

254 | Lietuvių k.

Kablio įrankiui pakabinti montavimas (žr. F-G pav.)

Šone j išemą jstate atsuktuvą, pakelkite dangtelj (3). Pritvirtinkite kablj įrankiui pakabinti (30) ir priveržkite jj dviem varžtais. Varžtus prisukite 1,8–2 Nm jęga. Kablj įrankiui pakabinti (30) galima pasukti.

Naudojimas

Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių.

Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.

Veikimo režimai

Pjovimo gylio nustatymas (žr. C pav.)

Pjovimo gylį nustatykite pagal ruošinio storį. Pjūklas ruošinio apačioje turi išljsti šiek tiek mažiau nei per vieną pjūklo dainties aukštį.

Atleiskite jveržimo svirtelę (7). Jeigu norite nustatyti mażes-nj pjovimo gylj, atitraukite pjūkla nuo pagrindo plokštės (15); jeigu norite nustatyti didesnį pjovimo gylj, paspauskite pjūkla link pagrindo plokštės (15). Nustatykite pageidauja-mą pjovimo gylj pagal pjovimo gylio skalę. Vėl užveržkite jveržimo svirtelę (7).

Jveržimo svirtelės (7) užveržimo jėgą galima papildomai su-reguliuoti. Tuo tikslu jveržimo svirtelę (7) nusukite, perstatykite ją ne mažiau kaip 30° laipsnių prieš laikrodžio rodyklę pasuktoje padėtyje ir vėl priveržkite.

Pjovimo kampo nustatymas

Patogiausia dirbti paguldžius elektrinį įrankį ant priekinės apsauginio gaubto pusės (17).

Atlaisvinkite jstrižo pjūvio kampo jveržimo svirtelę (9). Paverskite pjūklą i šoną. Skalėje (8) nustatykite pageidaujamą pjovimo kampa. Vėl užveržkite jveržimo svirtelę (9).

Nuoroda: Pjaunant kampu, pjūvio gylis yra mažesnis nei nustatytas pjūvio gylio skalėje (20).

Pjūvio linijos žymės

GKS 18V-57-2 GKS 18V-57-2 L 45 0 0 45

Pjūvio žymė (12) rodo pjūklo disko padėtį atliekant pjūvj stačiu kampu.

Kad pjūvis būtų tikslus, diskinį pjūklą pridėkite prie ruošinio, kaip pavaizduota paveikslėlyje. Prieš pradedant pjauti, geriausia atlikti bandomajį pjūvj.

Paruošimas naudoti

ljungimas ir išjungimas

▶ Isitikinkite, kad galite paspausti ijungimo-išjungimo jungiklj nepaleisdami rankenos.

Norėdami elektrinį elektrinį įrankį įjungti, pirmiausia paspauskite įjungimo blokatorių (2), o po to paspauskite įjungimo-išjungimo jungiklj (1) ir laikykite jį paspaustą. Norėdami elektrinį įrankį išjungti, atleiskite įjungimo-išjungimo jungiklj (1).

Nuoroda: Dėl saugumo jjungimo-išjungimo jungiklio (1) užfiksuoti negalima, dirbant su įrankiu jis visada turi būti laikomas nuspaustas.

Šviesadiodės darbinės lemputės įjungimas

Prožektorius (10) šviečia, kai šiek tiek arba visiškai nuspaustas jjungimo-išjungimo jungiklis (1); jis apšviečia darbinę sritj, kai ji nepakankamai apšviesta.

Inercinis stabdys

Integruotas inercinis stabdys sutrumpina pjūklo disko sukimąsi iš inercijos išjungus elektrinį įrankį.

Apsauga nuo visiškos iškrovos

Celij apsaugos sistema „Electronic Cell Protection“ (ECP) saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia elektrinį įrankį, ir darbo įrankis nebesisuka.

Darbo patarimai

Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių.

Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.

Pjūvio plotis priklauso nuo naudojamo pjūklo disko.

Saugokite pjūklo diskus nuo smūgių ir sutrenkimų.

Kad užtikrintumėte gerą pjūvio kokybę, elektrinį jrankį tolygia ir nedidele pastūma stumkite pjovimo kryptimi. Per didelė pastūma labai sutrumpina darbo įrankių naudojimo laiką, taip pat gali būti pakenkta elektriniam įrankiui.

Visada dirbkite tolygia pastūma ir stebėkite, kad pjūklo disko sūkių skaičius liktų pastovus. Stenkitės nedidinti pastūmos (pvz., apdirbdami drėgną medieną, slėginiu būdu apdorotą medieną arba šakotą medieną) ir su tuo susijusio greičio mažinimo, kad neperkaistų pjūklo dantys.

Pjovimo našumas ir kokybė labai priklauso nuo pjūklo disko būklės ir jo dantų formos. Todėl naudokite tik aštrius ir tik apdirbamam ruošiniui pritaikytus pjūklus.

Pradėdami arba tęsdami pjovimo procesą, pjūklo diską nustatykite į pjovimo tarpelio centra ir jsitikinkite, kad pjūklo dantys nėra užstrigę ruošinyje. Taip apsaugosite nuo atatrankos ir pjūklo disko iššokimo iš ruošinio.

Medienos pjovimas

Tinkamą pjūklo diską reikia pasirinkti pagal medžio rūšį, kokybę ir pagal tai, ar bus pjaunama išilgine ar skersine kryptimi.

Atliekant išilginius pjūvius eglès medienoje susidaro ilgos, spiralès formos drožlès.

Buko ir ažuolo dulkės labai kenkia sveikatai, todėl šiuos ruošinius pjaukite tik su dulkių nusiurbimo įranga.

Pjovimas su lygiagrečiaja atrama (žr. D pav.)

Su lygiagrečiają atrama (13) galima tiksliai pjauti išilgai ruošinio krašto arba išpjauti vienodo pločio juostas.

Pjovimas su pagalbine kreipiamaja (žr. E pav.)

Norėdami apdirbti didelį ruošinį ar pjauti tiesiai, prie ruošinio kaip pagalbinę kreipiamają galite pritvirtinti lentą ar juostą ir stumti diskinį pjūkla su pagrindo plokšte palei pagalbinę kreipiamają.

Kablys įrankiui pakabinti (žr. G pav.)

Pasinaudodami kabliu (30), elektrinį prietaisą galite pakabinti, pvz., ant kopėčių. Tuo tikslu nulenkite kablj (30) į pageidaujamą padėtį.

Bükite atsargüs, kai elektrinis įrankis yra pakabintas ant kablio, kad neprisiliestumėte prie pjūklelio. Iškyla sužalojimo pavojus.

Jei norite dirbti su elektriniu jrankiu, kablj (30) vèl sulenkite.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių.

Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.

Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.

Slankusis apsauginis gaubtas turi laisvai judėti ir savaime užsidaryti. Todėl slankųjj apsauginį gaubtą ir aplink jį esančias dalis reguliariai valykite. Teptuku pašalinkite dulkes ir drožles.

Specialiu sluoksniu nepadengtus pjūklus galima apsaugoti nuo korozijos užtepus ploną sluoksnį alyvos, kurios sudėtyje néra rūgščių. Prieš naudodami pjūklą alyvą nuvalykite, priešingu atveju ant medienos atsiras dėmių.

Sakų ir klijų liekanos ant pjūklo disko kenkia pjūvio kokybei.

Todėl iškart po naudojimo pjūklo diską nuvalykite.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia: www.bosch-pt.com

Iškilus klausimams apie mūsų gaminius ir papildomą įrangą, jums mielai patars Bosch konsultavimo skyriaus specialistai.

leškodami informacijos ir užsakydami atsargines dalis būtinai nurodykite 10-ženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus servisų adresus rasite čia:

Rekomenduojamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transporto pervežimų, ekspedijavimo įmonė), būtina atsižvelgti į pakuotėms ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.

Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėty. Taip pat prašome laikytis ir nacionalinių teisės aktų.

Šalinimas

Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Nebetinkamus naudoti elektrinius jrankius ir pažeistus ar susidėvėjusius akumuliatorius / baterijas būtina šalinti atskirai. Naudokitės numatytomis surinkimo sistemomis.

Netinkamai šalinant elektros ir elektroninės įrangos atliekas dėl galimai jose esančių pavojingų medžiagų galimas kenksmingas poveikis aplinkai ir žmonių sveikatai.

Akumuliatoriai ir baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodu (žr. „Transportavimas“, Puslapis 255).

한국어

안전 수칙

전동공구 일반 안전 수칙

경고
