JP 4-47 - Siurblys Grundfos - Nemokama naudojimo instrukcija

Produkto tipas	Daugiafunkcinis išcentrinis siurblys
Prekės ženklas	Grundfos
Modelis	JP 4-47
Kategorija	Vandens siurblys
Matmenys (ilgis x plotis x aukštis)	400 mm x 200 mm x 250 mm
Svoris	15 kg
Elektros maitinimas	230 V / 50 Hz, vienfazė
Vardinė galia	1,1 kW
Maksimalus srautas	4,5 m³/h
Maksimalus manometrinis aukštis	47 m
Skysčio temperatūra	0 °C iki 40 °C
Maksimalus darbinis slėgis	10 bar
Apsauga (IP)	IP44
Izoliacijos klasė	F
Siurblio korpuso medžiaga	Ketaus
Sparnuotės medžiaga	Nerūdijantis plienas arba žalvaris
Variklio tipas	Uždaras asinchroninis variklis
Prijungimas (įėjimas/išėjimas)	1" sriegiuotas
Pagrindinės funkcijos	Slėgio didinimas, drėkinimas, vandens perpumpavimas
Priežiūra ir valymas	Reguliarus filtro valymas; sandariklių patikra
Sauga	Terminė apsauga, įmontuotas srauto jungiklis
Atsarginės dalys ir remontuojamumas	Sandarikliai, sparnuotė, kondensatorius galimi įsigyti iš Grundfos
Bendra informacija	Atitinka CE ir Maroko standartus
Garantija	2 metai (atsižvelgiant į naudojimo sąlygas)

Dažnai užduodami klausimai - JP 4-47 Grundfos

Kaip tinkamai sumontuoti Grundfos JP 4-47 siurblį?

Sumontuokite siurblį ant lygaus ir tvirto paviršiaus, apsaugoto nuo šalčio. Prijunkite įėjimą prie vandens šaltinio, o išėjimą prie tinklo. Laikykitės ant siurblio korpuso nurodytos srauto krypties. Naudokite sandarius srieginius jungiklius.

Kodėl siurblys neužsiveda?

Patikrinkite elektros maitinimą (230 V) ir automatinį jungiklį. Įsitikinkite, kad slėgio jungiklis tinkamai sureguliuotas. Siurblys gali būti terminėje apsaugoje: leiskite jam atvėsti.

Kaip užpildyti siurblį JP 4-47?

Nuimkite užpildymo dangtelį ant siurblio korpuso ir supilkite vandenį, kol jis pradės tekėti. Užsukite dangtelį. Prieš paleidžiant siurblį jis turi būti pripildytas skysčio, kad būtų išvengta darbo be skysčio.

Koks maksimalus šio siurblio srautas?

Maksimalus srautas yra 4,5 m³/h (75 L/min) esant nuliniam aukščiui. Esant 20 m aukščiui, srautas bus apie 2,5 m³/h.

Siurblys kelia triukšmą: ar tai normalu?

Lengvas dūzgimas yra normalus. Jei triukšmas per didelis, patikrinkite tvirtinimą, oro buvimą sistemoje (kavitacija) ar sparnuotės disbalansą. Jei reikia, pašalinkite orą.

Koks maksimalus slėgis, kurį gali atlaikyti siurblys?

Maksimalus darbinis slėgis yra 10 bar. Niekada neviršykite šios vertės, kad nepažeistumėte siurblio ar sistemos.

Kaip prižiūrėti Grundfos JP 4-47 siurblį?

Reguliariai valykite įėjimo filtrą. Kasmet tikrinkite sandariklių ir kondensatoriaus būklę. Jei yra nuotėkis, pakeiskite sandarinimo žiedą. Žiemą laikykite siurblį apsaugotą nuo šalčio.

Ar galiu naudoti siurblį jūros vandeniui?

Ne, šis siurblys skirtas švariam, nekoroziniam vandeniui. Jūros vanduo sugadins sparnuotę ir ketaus korpusą. Naudokite modelį, pritaikytą sūriam vandeniui.

Kur rasti pilną JP 4-47 instrukciją?

Instrukciją galima nemokamai atsisiųsti iš notice-facile.com PDF formatu. Taip pat galite paprašyti vertimo el. paštu.

Kokie rekomenduojami priedai šiam siurbliui?

Rekomenduojame atbulinį vožtuvą siurbimo pusėje, slėgio jungiklį, išsiplėtimo indą ir filtrą prieš siurblį, kad apsaugotumėte jį nuo nešvarumų.

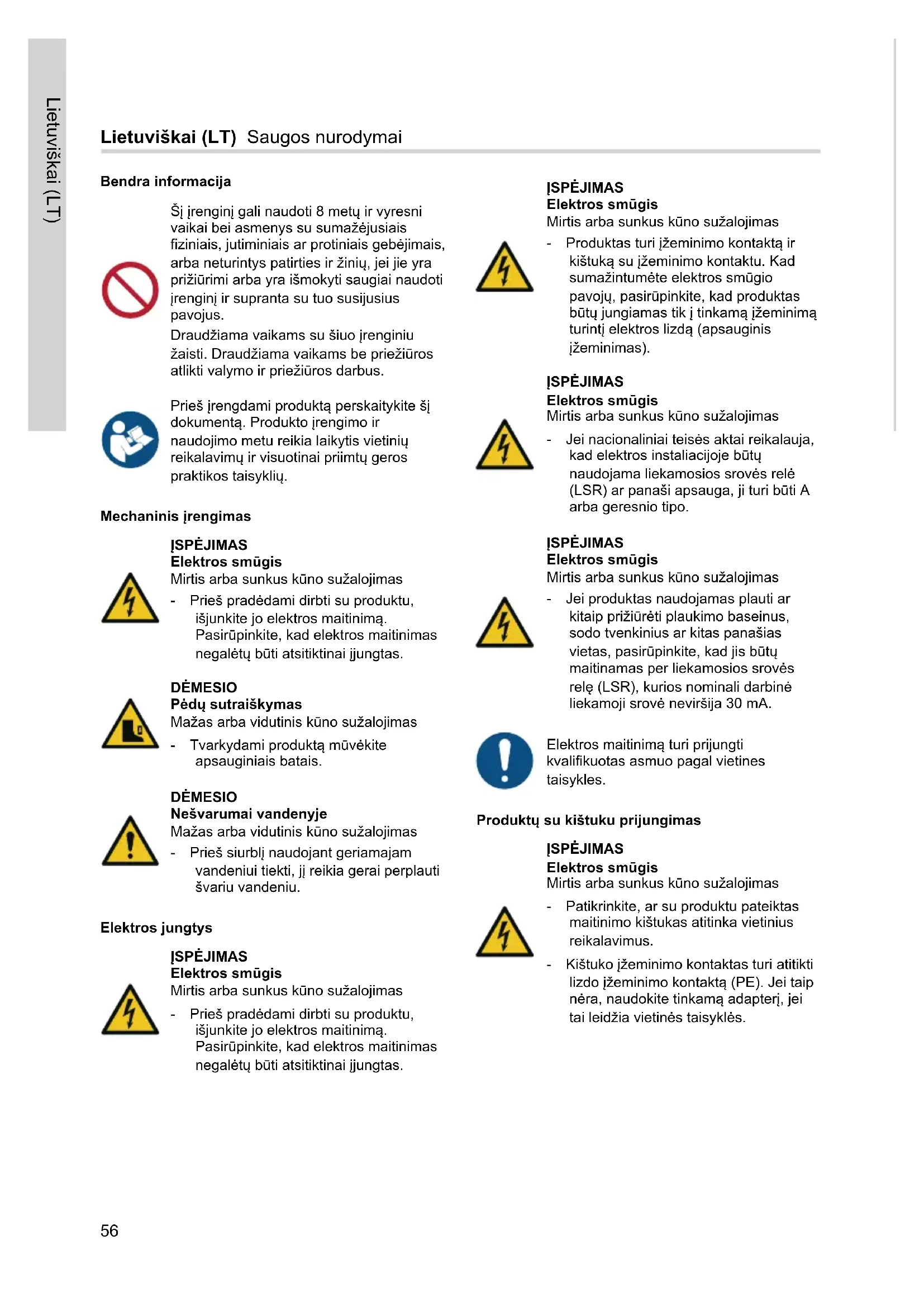

NAUDOJIMO INSTRUKCIJA JP 4-47 Grundfos

Šj įrenginį gali naudoti 8 metų ir vyresni vaikai bei asmenys su sumažėjusiais fiziniais, jutiminiais ar protiniais gebėjimais, arba neturintys patirties ir žinių, jei jie yra prižiūrimi arba yra išmokyti saugiai naudoti įrenginį ir supranta su tuo susijusius pavojus.

Draudžiama vaikams su šiuo įrenginiu žaisti. Draudžiama vaikams be priežiūros atlikti valymo ir priežiūros darbus.

Prieš įrengdami produktą perskaitykite šį dokumentą. Produkto įrengimo ir naudojimo metu reikia laikytis vietinių reikalavimų ir visuotinai priimtų geros praktikos taisyklių.

Mechaninis jrengimas

JSPÈJIMAS

Elektros smūgis

Mirtis arba sunkus kūno sužalojimas

- Prieš pradėdami dirbti su produktu, išjunkite jo elektros maitinimą. Pasirūpinkite, kad elektros maitinimas negalėtų būti atsitiktinai jjungtas.

DÉMESIO

Pėdų sutraiškymas

Mažas arba vidutinis kūno sužalojimas

- Tvarkydami produktą mūvėkite apsauginiais batais.

DÈMESIO

Nešvarumai vandenyje

Mažas arba vidutinis kūno sužalojimas

- Prieš siurblj naudojant geriamajam vandeniui tiekti, jj reikia gerai perplauti švariu vandeniu.

Elektros jungtys

ISPÉJIMAS

Elektros smūgis

Mirtis arba sunkus kūno sužalojimas

- Prieš pradėdami dirbti su produktu, išjunkite jo elektros maitinimą. Pasirūpinkite, kad elektros maitinimas negalėtų būti atsitiktinai jjungtas.

ISPÉJIMAS

Elektros smūgis

Mirtis arba sunkus kūno sužalojimas

- Produktas turi jžeminimo kontaktą ir kištuką su jžeminimo kontaktu. Kad sumažintumėte elektros smūgio pavojų, pasirūpinkite, kad produktas būtų jungiamas tik į tinkamą jžeminimą turintį elektros lizdą (apsauginis jžeminimas).

JSPĖJIMAS

Elektros smūgis

Mirtis arba sunkus kūno sužalojimas

- Jei nacionaliniai teisės aktai reikalauja, kad elektros instaliacijoje būtų naudojama liekamosios srovės relė (LSR) ar panaši apsauga, ji turi būti A arba geresnio tipo.

ISPÈJIMAS

Elektros smūgis

Mirtis arba sunkus kūno sužalojimas

- Jei produktas naudojamas plauti ar kitaip prižiūrėti plaukimo baseinus, sodo tvenkinius ar kitas panašias vietas, pasirūpinkite, kad jis būtų maitinamas per liekamosios srovės relę (LSR), kurios nominali darbinė liekamoji srovė neviršija 30 mA.

Elektros maitinimą turi prijungti kvalifikuotas asmuo pagal vietines taisykles.

Produktų su kištuku prijungimas

JSPÈJIMAS

Elektros smūgis

Mirtis arba sunkus kūno sužalojimas

- Patikrinkite, ar su produktu pateiktas maitinimo kištukas atitinka vietinius reikalavimus.

- Kištuko jžeminimo kontaktas turi atitikti lizdo jžeminimo kontaktą (PE). Jei taip nėra, naudokite tinkamą adapterį, jei tai leidžia vietinės taisyklės.

Produktų be kištuko prijungimas

JSPĖJIMAS

Elektros smūgis

Mirtis arba sunkus kūno sužalojimas

- Maitinimo kabeliai be kištuko turi būti prijungti prie installacijoje esančio maitinimą atjungiančio prietaiso pagal vietines taisykles.

- Elektros lizdo jžeminimo (PE) kontaktas turi būti prijungtas prie siurblio jžeminimo kontakto. Kištuko jžeminimo kontaktas turi atitikti lizdo jžeminimo kontaktą.

Produktų be kabelio prijungimas

ISPÈJIMAS

Elektros smūgis

Mirtis arba sunkus kūno sužalojimas

- Maitinimo kabeliai be kištuko turi būti prijungti prie installacijoje esančio maitinimą atjungiančio prietaiso pagal vietines taisykles.

Produkto paleidimas

JSPÈJIMAS

Elektros smūgis

Mirtis arba sunkus kūno sužalojimas

- Nenaudokite produkto plaukimo baseinams ar kitoms panašioms vietoms valyti ar kitaip prižiūrėti, jei vandenyje yra žmonių.

DÉMESIO

Karštas paviršius

Mažas arba vidutinis kūno sužalojimas

- Jei skysčio arba aplinkos temperatūra yra aukštesné kaip 40 °C, mūvėkite apsaugines pirštines.

DÈMESIO

Karštas paviršius

Mažas arba vidutinis kūno sužalojimas

- Neleiskite siurbliui dirbti nuolat esant uždarytai įvado arba išvado sklendei.

DÉMESIO

Karštas arba šaltas skystis

Mažas arba vidutinis kūno sužalojimas

- Pasirūpinkite, kad išbėgantis karštas arba šaltas skystis nesužeistų žmonių ir nepažeistų įrangos.

AISI 316 varianto paskirtis

ISPÈJIMAS

Elektros smūgis

Mirtis arba sunkus kūno sužalojimas

- Nenaudokite produkto plaukimo baseinams ar kitoms panašioms vietoms valyti ar kitaip prižiūrėti, jei vandenyje yra žmonių.

DÈMESIO

Nešvarumai vandenyje

Mažas arba vidutinis kūno sužalojimas

- Nenaudokite produkto geriamajam vandeniui siurbti.

Siurbiami skysčiai

ISPÈJIMAS

Degi medžiaga

Mirtis arba sunkus kūno sužalojimas

- Nenaudokite produkto siurbti degiems skysčiams, pvz., dyzelinui, benzinui ir kt. Produktas gali būti naudojamas tik vandeniui.

JSPĖJIMAS

Toksiška medžiaga

Mirtis arba sunkus kūno sužalojimas

- Nenaudokite produkto siurbti toksiškiems skysčiams. Produktas gali būti naudojamas tik vandeniiui.

JSPĖJIMAS

Koroziška medžiaga

Mirtis arba sunkus kūno sužalojimas

- Nenaudokite produkto siurbti agresyviems skysčiams. Produktas gali būti naudojamas tik vandeniui.

Techninė priežiūra

JSPÈJIMAS

Elektros smūgis

Mirtis arba sunkus kūno sužalojimas

- Prieš pradėdami dirbti su produktu, išjunkite jo elektros maitinimą. Pasirūpinkite, kad elektros maitinimas negalėtų būti atsitiktinai jungtas.

ISPÈJIMAS

Cheminis pavojus

Mirtis arba sunkus kūno sužalojimas

- Patikrinkite, ar produktas buvo naudojamas siurbti tik vandeniui. Jei produktas buvo naudojamas siurbti agresyviems skysčiams, prieš pradėdami dirbti su produktu perplaukite sistemą švariu vandeniu.

JSPÉJIMAS

Biologinis pavojus

Mirtis arba sunkus kūno sužalojimas

- Patikrinkite, ar produktas buvo naudojamas siurbti tik vandeniui. Jei produktas buvo naudojamas siurbti agresyviems skysčiams, prieš pradėdami dirbti su produktu perplaukite sistemą švariu vandeniu.

JSPÈJIMAS

Slèginè sistema

Mirtis arba sunkus kūno sužalojimas

- Prieš išmontuodami siurblj, išleiskite iš sistemos skystj, arba iš abiejų siurblio pusių uždarykite sklendes. Lėtai atlaisvinkite išleidimo kamštį, kad spėtų nukristi sistemos slėgis.

DÈMESIO

Nešvarumai vandenyje

Mažas arba vidutinis kūno sužalojimas

• Prieš siurblj naudojant geriamajam vandeniui tiekti, jj reikia gerai perplauti švariu vandeniu.
• Naudokite „Grundfos“ aprobuotas atsargines dalis.

Siurblj remontuoti gali tik kvalifikuoti darbuotojai.

Pradinio slègio reguliavimas

DÈMESIO

Sléginé sistema

Mažas arba vidutinis kūno sužalojimas

• Prieš pradėdami dirbti su produktu pasirūpinkite, kad bake nebūtų sistemos slėgio.
• Atjunkite siurblius arba išjunkite elektros maitinimą.

Produkto eksploatavimo pabaiga

Produkto laikymas

ISPÈJIMAS

Elektros smūgis

Mirtis arba sunkus kūno sužalojimas

- Prieš pradėdami dirbti su produktu, išjunkite jo elektros maitinimą. Pasirūpinkite, kad elektros maitinimas negalėtų būti atsitiktinai jjungtas.

Produkto sutrikimų diagnostika

ISPÈJIMAS

Elektros smūgis

Mirtis arba sunkus kūno sužalojimas

- Prieš pradėdami dirbti su produktu, išjunkite jo elektros maitinimą. Pasirūpinkite, kad elektros maitinimas negalėtų būti atsitiktinai jungtas.

ISPÈJIMAS

Cheminis pavojus

Mirtis arba sunkus kūno sužalojimas

- Patikrinkite, ar produktas buvo naudojamas siurbti tik vandeniui. Jei produktas buvo naudojamas siurbti agresyviems skysčiams, prieš pradėdami dirbti su produktu perplaukite sistemą švariu vandeniu.

ISPÈJIMAS

Slèginè sistema

Mirtis arba sunkus kūno sužalojimas

- Prieš išmontuodami produktą, išleiskite iš sistemos skystį, arba iš abiejų produkto pusių uždarykite sklendes. Lėtai atlaisvinkite išleidimo kamštį, kad spėtų nukristi sistemos slėgis.

Slėgio aukštis ir debitas

Maks. slėgio aukštis	JP 3-42: 42 m
	JP 4-47: 47 m
	JP 4-54: 54 m
	JP 5-48: 48 m
Maks. debitas	JP 3-42: 3 m^3/h
	JP 4-47: 4 m^3/h
	JP 4-54: 4 m^3/h
	JP 5-48: 5 m^3/h

Slègis jvade

Maks. slėgis įvade	JP 3-42: 1,5 bar / 0,15 MPa
	JP 4-47: 1,0 bar / 0,10 MPa
	JP 4-54: 0,5 bar / 0,05 MPa
	JP 5-48: 1,0 bar / 0,10 MPa

Produkto utilizavimas

Ant produkto esantis perbraukto šiukšlių konteinerio simbolis nurodo, kad produktą draudžiama išmesti su buitinėmis atliekomis. Kai šiuo simboliu pažymėtas produktas nustojamas naudoti, jį reikia pristatyti į vietinių institucijų nurodytą atliekų surinkimo vietą. Atskiras tokių produktų surinkimas ir perdirbimas padeda saugoti aplinką ir žmonių sveikatą.

Mes, Grundfos, su visa atsakomybe pareiškiame, kad produktai JP, JP PT, JP PM, kuriems skirta ši deklaracija, atitinka žemiau nurodytas Tarybos Direktyvas dėl ES šalių narių įstatymų suderinimo.
