Produkto tipas	Sulankstomas elektrinis paspirtukas
Modelis	EM-KS4CDE
Matmenys (išskleistas)	560 x 1230 x 1180 mm (I x A x G)
Matmenys (sulenktas)	560 x 500 x 1180 mm (I x A x G)
Svoris	19,3 kg
Ratų dydis	10 colių (pripučiamos padangos)
Variklio tipas	Energiją taupantis bešepetėlis variklis, 350 W
Varantysis ratas	Galinė
Stabdžiai	Galinis diskinis stabdys, priekinis būgninis stabdys, elektrinis stabdys
Maksimalus greitis	25 km/h (maksimalus režimas)
Nuotolis	Iki 40 km (priklausomai nuo sąlygų)
Baterija	18650 ličio, 36 V, 10 Ah (360 Wh)
Įkrovimo laikas	6–8 valandos
Įkroviklis	Įėjimas 100-240 V kintamoji srovė (AC), išėjimas 42 V nuolatinė srovė (DC) / 1,5 A
Ekranas	LCD ekranas: greitis, baterija, režimas, ODO/TRIP
Apšvietimas	Priekiniai ir galiniai žibintai (valdomi kartu)
Posūkio signalai	Taip (kairysis/dešinysis jungiklis)
Ryšys	Bluetooth 5.0 LE (SHARP Life programa)
Maks. apkrova	120 kg
Maks. įveikiamas nuolydis	15°
Padangų slėgis	2,5 barai (36 psi)
Greičio režimai	Eigos (6 km/h), Vidutinis (20 km/h), Maksimalus (25 km/h)
Darbinė temperatūra	-10 °C iki +45 °C
Laikymas	Nelaikyti lauke; laikymo temperatūra -10 °C iki +25 °C
Valymas	Minkšta ir šiek tiek drėgna šluoste; nenaudoti alkoholio ar vandens srovės

Dažnai užduodami klausimai - EMKS4CDE SHARP

Kaip įjungti ir išjungti EMKS4CDE paspirtuką?

Paspauskite ⏻/M mygtuką 3 sekundes, kad įjungtumėte arba išjungtumėte paspirtuką.

Kokie yra skirtingi greičio režimai ir kaip juos keisti?

Galimi trys režimai: Eigos (6 km/h), Vidutinis (20 km/h), Maksimalus (25 km/h). Trumpai paspauskite /M mygtuką, kad perjungtumėte režimus.

Kaip įjungti priekinius ir galinius žibintus?

Paspauskite ⚙/M mygtuką 3 sekundes, kad įjungtumėte žibintus. Išjungimui vėl paspauskite 3 sekundes. Priekiniai ir galiniai žibintai įsijungia ir išsijungia vienu metu.

Koks yra baterijos nuotolis ir kiek laiko reikia ją įkrauti?

Maksimalus nuotolis yra 40 km. Įkrovimo laikas su originaliu įkrovikliu yra 6–8 valandos.

Kaip naudoti SHARP Life programėlę su paspirtuku?

Atsisiųskite SHARP Life programėlę, įjunkite paspirtuką (mirksi Bluetooth piktograma), tada programėlėje paspauskite 'Pridėti įrenginį'. Vykdykite instrukcijas, kad susietumėte mobilųjį telefoną su paspirtuku.

Ką daryti, jei paspirtukas neužsiveda?

Patikrinkite, ar stabdys yra atleistas. Rankiniu būdu pastumkite stabdžių svirtį į įprastą padėtį, kad atkurtumėte sistemą. Taip pat įsitikinkite, kad baterija yra įkrauta.

Kaip prižiūrėti paspirtuko stabdžius?

Jei stabdys per daug įtemptas, šiek tiek atlaisvinkite stabdžių troso varžtą pridedamu šešiabriauniu rakteliu. Jei per laisvas, priveržkite trosą. Venkite liesti stabdžių diską po naudojimo (nudegimo pavojus).

Kokie klaidų kodai gali pasirodyti ir ką jie reiškia?

Kodai yra: E0 (ryšys), E1 (nenormali srovė), E2 (akceleratorius), E3 (stabdys), E4 (MOS/per didelė srovė), E5/E6 (variklis), E7 (žema įtampa). Pasirodžius kodui, paspirtukas sustoja. Kreipkitės į specialistą.

Kaip sulankstyti ir išskleisti paspirtuką?

Išskleidimui: paspauskite galinį purvasaugį, pakelkite vairą, kol jis užsifiksuos, tada nuleiskite fiksavimo svirtį. Sulankstymui: pakelkite svirtį, nuleiskite vairą atgal, kol jis užsikabins ant kabliuko.

Kokios saugos priemonės rekomenduojamos?

Visada dėvėkite šalmą ir apsaugas (kelių apsaugas, alkūnių apsaugas). Laikykitės abiem rankomis už vairo, lipkite abiem kojomis ant pėdų atramos ir laikykitės vietinių eismo taisyklių.

NAUDOJIMO INSTRUKCIJA EMKS4CDE SHARP

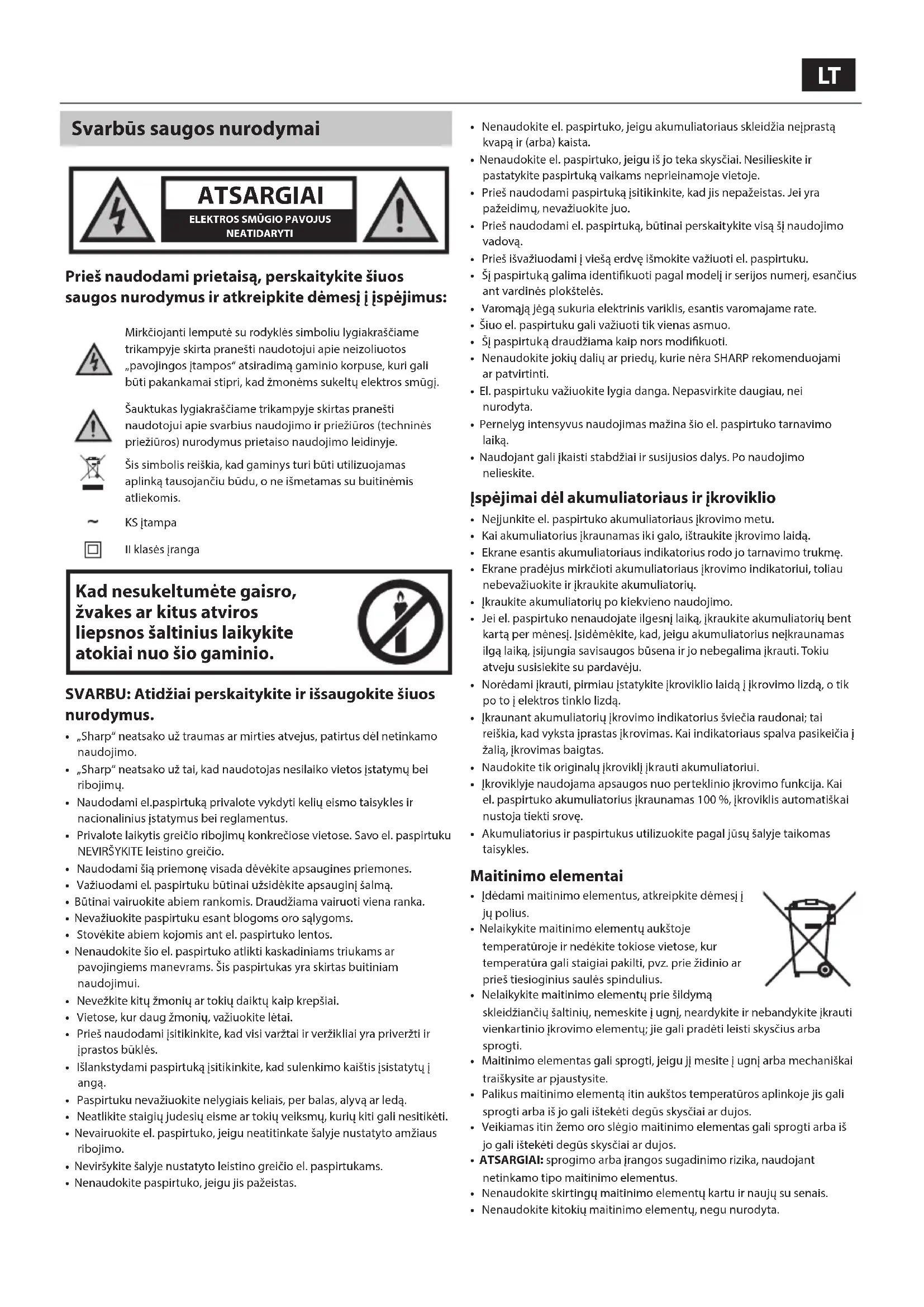

Svarbūs saugos nurodymai

Prieš naudodami prietaisą, perskaitykite šiuos saugos nurodymus ir atkreipkite dėmesį į įspėjimus:

Mirkčiojanti lemputė su rodyklės simboliu lygiakraščiame trikampyje skirta pranešti naudotojui apie neizoliuotos „pavojingos įtampos“ atsiradimą gaminio korpuse, kuri gali būti pakankamai stipri, kad žmonėms sukeltų elektros smūgį.

Šauktukas lygiakraščiame trikampyje skirtas pranešti naudotojui apie svarbius naudojimo ir priežiūros (techninės priežiūros) nurodymus prietaiso naudojimo leidinyje.

Šis simbolis reiškia, kad gaminys turi būti utilizuojamas aplinką tausojančiu būdu, o ne išmetamas su buitinėmis atliekomis.

KS įtampa

II klasės įranga

Kad nesukeltumėte gaisro, žvakes ar kitus atviros liepsnos šaltinius laikykite atokiai nuo šio gaminio.

SVARBU: Atidžiai perskaitykite ir išsaugokite šiuos nurodymus.

• „Sharp“ neatsako už traumas ar mirties atvejus, patirtus dėl netinkamo naudojimo.
• „Sharp“ neatsako už tai, kad naudotojas nesilaiko vietos įstatymų bei ribojimų.
• Naudodami el. paspirtuką privalote vykdyti kelių eismo taisykles ir nacionalinius įstatymus bei reglamentus.
• Privalote laikytis greičio ribojimų konkrečiose vietose. Savo el. paspirtuku NEVIRŠYKITE leistino greičio.
• Naudodami šią priemonę visada dėvėkite apsaugines priemones.
• Važiuodami el. paspirtuku būtinai užsidėkite apsauginį šalmą.
• Būtinai vairuokite abiem rankomis. Draudžiama vairuoti viena ranka.
• Nevažiuokite paspirtuku esant blogoms oro sąlygoms.
• Stovėkite abiem kojomis ant el. paspirtuko lentos.
• Nenaudokite šio el. paspirtuko atlikti kaskadiniams triukams ar pavojingiems manevrams. Šis paspirtukas yra skirtas buitiniam naudojimui.
• Nevežkite kitų žmonių ar tokių daiktų kaip krepšiai.
• Vietose, kur daug žmonių, važiuokite lėtai.
• Prieš naudodami įsitikinkite, kad visi varžtai ir veržikliai yra priveržti ir įprastos būklės.
• Išlankstydami paspirtuką įsitikinkite, kad sulenkimo kaištis įsitaisytų į angą.
• Paspirtuku nevažiuokite nelygiais keliais, per balas, alyvą ar ledą.
• Neatlikite staigių judesių eisme ar tokių veiksmų, kurių kiti gali nesitikėti.
• Nevairuokite el. paspirtuko, jeigu neatitinkate šalyje nustatyto amžiaus ribojimo.
• Neviršykite šalyje nustatyto leistino greičio el. paspirtukams.
• Nenaudokite paspirtuko, jeigu jis pažeistas.
• Nenaudokite el. paspirtuko, jeigu akumuliatoriaus skleidžia neįprastą kvapą ir (arba) kaista.
• Nenaudokite elektrinio paspirtuko, jeigu iš jo teka skysčiai. Nelieskite jo ir pastatykite paspirtuką vaikams neprieinamoje vietoje.
• Prieš naudodami paspirtuką įsitikinkite, kad jis nepažeistas. Jei yra pažeidimų, nevažiuokite juo.
• Prieš naudodami elektrinį paspirtuką, būtinai perskaitykite visą šį naudojimo vadovą.

- Prieš išvažiuodami į viešą erdvę išmokite važiuoti elektriniu paspirtuku.

- Šį paspirtuką galima identifikuoti pagal modelį ir serijos numerį, esančius ant vardinės plokštelės.

- Varomąją jėgą sukuria elektrinis variklis, esantis varomajame rate.

- Šiuo elektriniu paspirtuku gali važiuoti tik vienas asmuo.

- Šį paspirtuką draudžiama kaip nors modifikuoti.

- Nenaudokite jokių dalių ar priedų, kurie nėra SHARP rekomenduojami ar patvirtinti.

- Elektriniu paspirtuku važiuokite lygia danga. Nepersverkite daugiau, nei nurodyta.

- Pernelyg intensyvus naudojimas mažina šio elektrinio paspirtuko tarnavimo laiką.

- Naudojant gali įkaisti stabdžiai ir susijusios dalys. Po naudojimo nelieskite.

Įspėjimai dėl akumuliatoriaus ir įkroviklio

• Neįjunkite elektrinio paspirtuko akumuliatoriaus įkrovimo metu.
• Kai akumuliatorius įkraunamas iki galo, ištraukite įkrovimo laidą.
• Ekrane esantis akumuliatoriaus indikatorius rodo jo tarnavimo trukmę.
• Ekrane pradėjus mirksėti akumuliatoriaus įkrovimo indikatoriui, toliau nebevažiuokite ir įkraukite akumuliatorių.

- Įkraukite akumuliatorių po kiekvieno naudojimo.

- Jei elektrinio paspirtuko nenaudojate ilgesnį laiką, įkraukite akumuliatorių bent kartą per mėnesį. Įsidėmėkite, kad, jeigu akumuliatorius neįkraunamas ilgą laiką, įsijungia savisaugos būsena ir jo nebegalima įkrauti. Tokiu atveju susisiekite su pardavėju.

- Norėdami įkrauti, pirmiausia įstatykite įkroviklio laidą į įkrovimo lizdą, o tik po to į elektros tinklo lizdą.

- Įkraunant akumuliatorių įkrovimo indikatorius šviečia raudonai; tai reiškia, kad vyksta įprastas įkrovimas. Kai indikatoriaus spalva pasikeičia į žalią, įkrovimas baigtas.

- Naudokite tik originalų įkroviklį akumuliatoriui įkrauti.

- Įkroviklyje naudojama apsaugos nuo perteklinio įkrovimo funkcija. Kai elektrinio paspirtuko akumuliatorius įkraunamas 100 %, įkroviklis automatiškai nustoja tiekti srovę.

- Akumuliatorių ir paspirtuką utilizuokite pagal jūsų šalyje taikomas taisykles.

Maitinimo elementai

• Įdėdami maitinimo elementus, atkreipkite dėmesį į jų polius.
• Nelaikykite maitinimo elementų aukštoje temperatūroje ir nedėkite tokiose vietose, kur temperatūra gali staigiai pakilti, pvz. prie židinio ar prieš tiesioginius saulės spindulius.
• Nelaikykite maitinimo elementų prie šildymą skleidžiančių šaltinių, nemeskite į ugnį, neardykite ir nebandykite įkrauti vienkartinio įkrovimo elementų; jie gali pradėti leisti skysčius arba sprogti.
• Maitinimo elementas gali sprogti, jeigu jį mesite į ugnį arba mechaniškai traiškysite ar pjaustysite.
• Palikus maitinimo elementą itin aukštos temperatūros aplinkoje, jis gali sprogti arba iš jo gali ištekėti degūs skysčiai ar dujos.
• Veikiamas itin žemo oro slėgio, maitinimo elementas gali sprogti arba iš jo gali ištekėti degūs skysčiai ar dujos.
• ATSARGIAI: sprogimo arba įrangos sugadinimo rizika, naudojant netinkamo tipo maitinimo elementus.
• Nenaudokite skirtingų maitinimo elementų kartu ir nemaišykite naujų su senais.
• Nenaudokite kitokių maitinimo elementų, negu nurodyta.

Akumuliatoriaus išėmimas

EM-KS3CDE

Norėdami išimti akumuliatorių, nulupkite guminį kilimėlį ir išsukite 6 varžtus iš medinės plokštės, tuomet išsukite 10 varžtų iš metalinės plokštės. Atjunkite akumuliatoriaus jungtis ir jį ištraukite. Pasirūpinkite, kad akumuliatoriaus poliai nesusiliestų ir neįvyktų trumpasis jungimas. Utilizuokite akumuliatorių pagal jūsų gyvenamojoje vietoje taikomas taisykles.

EM-KS4CDE

Norėdami išimti akumuliatorių, nulupkite guminį kilimėlį ir išsukite 11 varžtų iš metalinės plokštės, kurią tada galima nuimti ir atidengti akumuliatorių. Atjunkite akumuliatoriaus jungtis ir jį ištraukite. Pasirūpinkite, kad akumuliatoriaus poliai nesusiliestų ir neįvyktų trumpasis jungimas. Utilizuokite akumuliatorių pagal jūsų gyvenamojoje vietoje taikomas taisykles.

Šio prietaiso ir maitinimo elementų utilizavimas

Neišmeskite šio prietaiso ir jo maitinimo elementų su nerūšiuotomis buitinėmis atliekomis. Nugabenkite jį į specialų elektrinės ir elektroninės įrangos surinkimo tašką perdirbimui, vadovaudamiesi vietoje galiojančiais įstatymais. Taip prisidėsite prie žaliavų išteklių tausojimo ir aplinkos saugojimo.

Daugelyje ES šalių maitinimo elementų utilizavimą reglamentuoja įstatymai. Ant elektrinės įrangos, jos įpakavimo ir maitinimo elementų nurodomas perdirbimo simbolis primena naudotojams, kad tinkamai tokius daiktus utilizuotų. Naudotojai turi naudoti esamas naudotos įrangos ir maitinimo elementų surinkimo vietas. Daugiau informacijos gali suteikti pardavėjas arba vietos valdžios įstaigos.

Pareiškimas dėl CE ir UKCA sertifikavimo:

• „Sharp Consumer Electronics Poland sp. z o.o.“ pareiškia, kad šis įrenginys atitinka būtinus reikalavimus ir kitas svarbias radijo ir telekomunikacijų įrangos direktyvos 2014/53/ES ir PN-EN 17128:2021-03 nuostatas.
• Visų ES ir UKCA atitikties deklaracijų tekstas prieinamas per šią nuorodą: www.sharpconsumer.com/documents-of-conformity/
• Šiems gaminiams yra suteikti ABE sertifikatai.

Valymas

• Prieš valydami savo el. paspirtuką pasirūpinkite, kad jis būtų išjungtas, akumuliatoriaus įkroviklio laidas ištrauktas, o įkrovimo lizdo dangtelis uždengtas.
• Rekomenduojama valyti minkšta ir drėgna šluoste. Sunkiai nusivalantį purvą šveiskite dantų šepetėliu tol, kol jį pašalinsite. Pašalinę tokį purvą, minkšta šluoste su reikiamu ploviklio kiekiu nuplaukite bet kokio purvo likučius.

PASTABOS:

• Nenaudokite alkoholio ar kitokių tirpiklių, kad ėsdinančios cheminės priemonės nepažeistų dažų paviršiuje, korpuso ir vidinių konstrukcijos dalių.
• Neplaukite paspirtuko aukšto slėgio vandens srove. • El. paspirtuką valykite reguliariai.

Priežiūra

• Nenaudojamą el. paspirtuką laikykite sausoje vietoje, kad išvengtumėte elektroninių komponentų gedimų dėl drėgmės.
• El. paspirtuko nelaikykite ilgai lauke. Perteklinių saulės spindulių poveikis, aukšta ir žema temperatūra gali pažeisti el. paspirtuką ir pagreitinti padangų bei akumuliatoriaus nusidėvėjimą.
• Panaudojus el. paspirtuko diskinį stabdį, negalima jo iš karto liesti, kadangi galite nudegti!
• Diskinio stabdžio reguliavimas: jei stabdis yra per tamprus, rinkinyje esančiu šešiakampiu raktu truputį atlaisvinkite varžtą, laikantį stabdžio lyną ant diskinio stabdžio, kad atlaisvintumėte stabdžio įtempimą. Tada truputį padidinkite stabdžio lyno varžto padėtį, palyginus su esama. Jei

stabdis per laisvas, atlikite priešingus veiksmus, reguliuodami stabdžio lyną.

• Jei pastebite kokius nors el. paspirtuko pažeidimus, neneškite jo kambary dėl galimos gaisro rizikos.
• Iškilus problemoms dėl el. paspirtuko priežiūros, susisiekite su pardavėju arba SHARP pagalbos linija.

Dėžės turinys:

• Elektrinis paspirtukas
• Garantijos kortelė
• 1 × šešiakampis raktas
• 4 × vairo varžtai • 1 × įkroviklis
• 1 × maitinimo laidas

• Trumpasis paleidimo vadovas

Dalių padėtys

Žr. pav. 1 ir 2 1 puslapyje.

1. Priekinis žibintas
2. Galinio stabdžio svirtis
3. Kabliukas / strypo lenkimo fiksatorius
4. Strypo fiksavimo svirtis
5. Priekinis ratas
6. Stovas
7. Akumuliatoriaus vieta
8. Padas
9. Vairo fiksatorius
10. Galinis žibintas
11. Kojinis stabdis
12. Elektrinis variklis
13. Galinis stabdis
14. Skambutis
15. Ekranas
16. Droselis
17. Lenkimo fiksatorius*
18. Priekinis būgninis stabdis*
19. Priekinio stabdžio svirtis*
20. Posūkio į kairę signalizatorius
21. Posūkio į dešinę signalizatorius
22. Valstybinio numerio laikiklis
23. Posūkio signalo jungiklis

* - tik EM-KS4CDE

Ekranas

Žr. 3 pav. 2 puslapyje.

1. Akumuliatoriaus įkrovimo lygio indikatorius: kiekviena linija reiškia 20 % energijos.
2. Įjungtų žibintų indikatorius
3. Greičio režimo indikatorius
4. „Bluetooth“ režimas (naudoti su programėle)
5. Greičio matavimo vienetas
6. Ridos (ODO) / kelionės (TRIP) indikatorius
7. Ridos (ODO) / kelionės (TRIP) informacija
8. Važiavimo greitis
9. Stabdymas: šis simbolis rodomas stabdant
10. Veikia ėjimo režimas
11. Įjungimo mygtukas
12. USB įkrovimo lizdas
13. Žibintų / greičio režimo mygtukas

Rida (Odo) / kelionė (Trip)

Rida (Odo) rodo visą el. paspirtuku nuvažiuotą atstumą; kelionės (Trip) informacija parodo, kiek nuvažiuota šį kartą. Trumpai spustelint mygtuką galima perjungti visos ridos ir vienos kelionės ridos informaciją.

Žibintai

Norėdami įjungti priekinį ir galinį žibintus, paspauskite ir 3 sekundes

palaikykite mygtuką. Norėdami žibintus išjungti, paspauskite ir 3 sekundes palaikykite /M mygtuką.

PASTABA: priekinis ir galinis žibintai atskirai nevaldomi.

Greičio režimas

Norėdami perjungti pavaras, trumpai spustelėkite apšvietimo mygtuką. Keičiant greičio režimą, jis iš pradžių bus didinamas, o po to mažinamas.

Maksimalus greitis kiekvienu režimu:

• Ėjimo režimas - 6 km/h • Vidutinis režimas - 20 km/h • Maksimalus režimas - 25 km/h

Maksimalus greitis važiuojant maksimaliu režimu yra 25 km/h.

Atkreipkite dėmesį, kad čia nurodyti didžiausi greičiai su kiekvienu greičio režimu; el. paspirtukas pasirinktu greičio režimu nevažiuos greičiau, negu nurodyta.

Greitis

Greičio matavimo vienetus galima pakeisti programėle.

Greičio režimo perjungimas

Norėdami perjungti greičio režimą, paspauskite xx mygtuką, kad perjungtumėte ėjimo, vidutinį ir didžiausią greičio režimus.

Vairo rankenų surinkimas

• Žiūrėdami į 4 ir 5 pav. 2 puslapyje, surinkite vairą, naudodami rinkinyje esantį šešiakampį raktą. Šį darbą tereikia atlikti išsipakavus gaminį; vairo rankenų nereikia nuiminėti.
• Įstatykite vairo rankenas į vairo strypą taip, kaip parodyta paveikslėliuose. Vairo rankenos turi būti nukreiptos tokia puse, kaip parodyta. Surinkdami vairą elkitės atsargiai, kad nesulenktumėte ar nesulaužytumėte dalių.
• Neperveržkite varžtų ir įsitikinkite, kad surinktos rankenos būtų tvirtai pritvirtintos ir neklibėtų.
• Įsitikinkite, kad stabdžio lynas nebūtų sulenktas ar pažeistas.

El. paspirtuko išlankstymas ir sulankstymas

Kaip išlankstyti?

Žiūrėdami į 6 pav. 3 puslapyje, išlankstykite el. paspirtuką.

Viena ranka spauskite galinį purvasargį žemyn, o kita kelkite vairo strypą, kad šis atsistotų tiesiai. Žr. 3 žingsnį 6 pav. Ištiestas jis daugiau neatsilenks. Pastatę į reikiamą padėtį, užfiksuokite fiksatoriaus svirtimi. Fiksuojamoje padėtyje svirtis turi būti kuo arčiau vairo strypo. Žr. 3 ir 4 žingsnius 6 pav.

Kaip sulankstyti?

Žiūrėdami į 7 pav. 3 puslapyje, sulankstykite elektrinį paspirtuką. Pakelkite sulankstymo fiksatorių, kaip parodyta 1 žingsnyje, kad atlaisvintumėte vairo strypą. Nulenkite vairo strypą, kaip parodyta 2 žingsnyje, kol jis prisiglaus prie galinio purvasargio. Spauskite, kol jis užsikabins už galiniame purvasargyje esančio kabliuko, kaip parodyta 3 žingsnyje.

Atkreipkite dėmesį, kad EM-KS4CDE modelyje sulankstymo fiksatorius yra vienoje ekrano pusėje, todėl vairo strypas, kai pastatomas tinkama padėtimi, eina truputį įstrižai lentos.

Elektrinio paspirtuko naudojimas

Važiavimas

• Prieš važiuodami įsitikinkite, kad važiuoti yra saugu ir kad elektrinis paspirtukas naudojamas pagal šį naudojimo vadovą. Svarbu naudoti apsaugines priemones ir kad paspirtukas būtų geros būklės.
• Naudodami elektrinį paspirtuką pirmą kartą, pasitreniruokite atokiau nuo viešų erdvių ir dėvėkite apsaugines priemones. Kai jausitės užtikrintai ant savo elektrinio paspirtuko, galite jį naudoti šalia kitų žmonių ir transporto priemonių.
• Važiuodami visada laikykitės jūsų šalyje galiojančių teisinių reikalavimų.
• Prieš važiuodami patikrinkite, ar veikia, ar tinkamai sureguliuoti ir ar geros būklės stabdžiai, žibintai ir padangos.

Kad važiuoti elektriniu paspirtuku būtų saugu:

• Norėdami įjungti paspirtuką, paspauskite ir 3 sekundes palaikykite /M mygtuką.
• Pasirūpinkite tinkamomis apsauginėmis priemonėmis.
• Įjunkite elektrinį paspirtuką.
• Pirmiausia padėkite vieną pėdą ant paspirtuko lentos, o kita remkitės į žemę ir spirkitės į priekį, lėtai spausdami droselį.
• Norėdami išjungti paspirtuką, paspauskite ir 3 sekundes palaikykite /M mygtuką.

PASTABA:

Greitėdami, sverkite į priekį, kad išlaikytumėte traukos centrą. Lėtėdami, keiskite traukos centrą, lošdamiesi atgal. Šitaip važiuosite patogiau ir saugiau.

Stabdymas

Norint taisyklingai stabdyti, reikia atleisti akceleratoriaus droselį ir įjungti diskinį stabdį stabdžio svirtimi, esančia ant dešinės vairo rankenos. Taip įjungiamas galinis diskinis stabdis. Tuo pačiu metu pėda švelniai spauskite purvasargio stabdį. Kartu su diskiniu ir purvasargio stabdžiais elektroninis stabdis sulėtins variklį.

• Norint taisyklingai stabdyti, reikia atleisti akceleratoriaus droselį ir naudoti diskinį ir būgninį stabdžius, spaudžiant stabdžio svirtis ant vairo. Stabdžio svirtis ant kairės vairo rankenos įjungia priekinį būgninį stabdį, o svirtis ant dešinės vairo rankenos – galinį diskinį stabdį. Kartu su diskiniu ir būgniniu stabdžiais elektroninis stabdis sulėtins variklį.
• Norint užtikrinti sklandesnį stabdymą, rekomenduojama truputį anksčiau įjungti galinį diskinį stabdį negu priekinį būgninį stabdį.

Indikatoriai

Indikatorių valdyti galite indikatorių jungikliu, esančiu ant kairės vairo rankenos. Jungiklis nustatomas trimis padėtimis: posūkio į kairę signalas, išjungta, posūkio į dešinę signalas.

Paspaudus jungiklį, norint parodyti eismo dalyviams, kad ketinate sukti į kairę ar dešinę pusę, atitinkamos pusės rankenos gale mirksės lemputė. Norėdami išjungti indikatorius, grąžinkite jungiklį į vidurinę padėtį. Indikatoriai veiks tik esant įjungtam paspirtukui.

Indikatoriai patys neišsijungs, todėl, atlikę manevrą, nepamirškite išjungti indikatoriaus.

Ėjimo režimas

• Naudojant ėjimo režimu, mirksės stabdžio lemputė, taip parodydama, kad paspirtukas juda lėtai. Įjungus vidutinį režimą, stabdžio lemputė nesios mirksėti.
• Naudojant ėjimo režimu, ekrane rodomas ėjimo režimo indikatorius.

Stovėjimo kojelės naudojimas

• Jūsų el. paspirtuke yra sumontuota stovėjimo kojelė, su kuria galima statyti paspirtuką be būtinybės jį kur nors atremti ar sulankstyti.
• Kad panaudotumėte stovėjimo kojelę, pėda lenkite ją žemyn, kol užsifiksuos reikiamoje padėtyje. Verskite el. paspirtuką, kol kojelė

atsirems į žemę. Stovėjimo kojelės nenaudokite ant nelygaus ar minkšto paviršiaus.

• Norėdami užlenkti stovėjimo kojelę, pėda lenkite ją į viršų link paspirtuko korpuso. Ji užsifiksuos reikiamoje padėtyje. Prieš važiuodami, įsitikinkite, kad stovėjimo kojelė užsilenkė tinkamai.
• Atsargiai naudokite stovėjimo kojelę, kadangi, naudojant neteisingai, galima susižeisti.

Įkrovimas

• Pasirūpinkite, kad jūsų el. paspirtuke įmontuotas akumuliatorius būtų tinkamai įkraunamas pagal toliau išdėstytus nurodymus:
• Įstatykite įkroviklio laidą į el. paspirtuko įkrovimo lizdą. Žiūrėdami į 8 pav. 3 puslapyje susiraskite el. paspirtuko įkrovimo lizdą.
• Įjunkite įkroviklio kištuką į maitinimo tinklo sieninį lizdą.
• Įjungus įkroviklį, akumuliatorius pradedamas įkrauti, o akumuliatoriaus indikatorius šviečia raudona spalva. Įkrovus akumuliatorių, įkrovimo indikatorius šviečia žalia spalva.
• Iki galo įkrovę akumuliatorių išjunkite laidą ir uždėkite guminį dangtelį ant el. paspirtuko įkrovimo lizdo.

PASTABOS:

• Jei paspirtuko nenaudojate reguliariai, rekomenduojama kas mėnesį įkrauti akumuliatorių.
• Neįkraukite akumuliatoriaus lauke.
• Neįkraukite, jei laidas arba paspirtukas yra šlapi.
• Neįkraukite, kai paspirtukas įjungtas.
• Akumuliatoriaus negalima įkrauti, jei aplinkos temperatūra žemesnė nei 1 laipsnis C.

USB įkrovimo lizdas

• Jūsų patogumui ekrano modulyje yra USB įkrovimo lizdas. Norėdami jį atidaryti, patraukite lizdo dangtelį į vieną pusę.
• USB įkrovimo lizdas skirtas įkrauti mobilųjį įrenginį, kol naudojatės el. paspirtuku.

SHARP Life programėlė

Įsidiekite „SHARP Life“ programėlę mobiliajame įrenginyje ir džiaukitės papildomomis funkcijomis. Tarp jų yra:

– Greičio stebėjimas įrenginyje.

• Greičio / atstumo matavimo vienetų keitimas (kilometrai arba mylios).
• Maksimalaus važiavimo greičio nustatymas.
• Jūsų el. paspirtuko funkcijų blokavimas. – Automatinio greičio palaikymo suaktyvinimas.

Įjungę el. paspirtuką, kai ekrane pradeda mirksėti „Bluetooth“ simbolis, paspauskite „įtraukti įrenginį“ (angl. „Add Device”).

Jūsų mobilusis įrenginys automatiškai susiras el. paspirtuką. Įsitikinkite, kad el. paspirtuke įjungta „Bluetooth“ funkcija. Jei prašoma, leiskite naudoti vietovės nustatymo funkciją.

Suradus prietaisą, „Bluetooth“ susiejimas užbaigiamas.

Norėdami susieti savo paspirtuką su programėle, naudokite vieną iš pateiktų metodų:

1. Sukurti grupes.
2. Pašalinkite prietaisą iš ankstesnės paskyros.
3. Įjungę el. paspirtuką, 4 kartus greitai spustelėkite jungimo mygtuką.

Gedimų nustatymas ir šalinimas

Bandant pradėti važiuoti el. paspirtuku, jis nejuda.

Priežastis / veiksmas

Stabdis atsistatė ne iki galo. Tai trikdo energijos tiekimą. / Atstatykite stabdį ranka. Tą galima padaryti atstūmus stabdžio svirtį į įprastą padėtį.

El. paspirtukas važiuoja lėtai arba visai nevažiuoja.

Priežastis / veiksmas

Žemas akumuliatoriaus įkrovimo lygis. / Reikia keisti akumuliatorių.

Variklis įsijungia ir vėl išsijungia.

Priežastis / veiksmas

Žemas akumuliatoriaus įkrovimo lygis. / Reikia keisti akumuliatorių. Pažeistas valdiklis. / Reikia keisti valdiklį.

Atlaisvėjusi akumuliatoriaus jungtis. / Reikia patikrinti akumuliatoriaus jungtis.

Akumuliatoriaus neišeina įkrauti arba įkrovimas labai lėtas.

Priežastis / veiksmas

Netinkama įtampa. / Reikia keisti akumuliatorių.

Akumuliatorius neįsikrauna.

Baigėsi akumuliatoriaus tarnavimo laikas. / Reikia keisti akumuliatorių.

Akumuliatoriaus įkroviklis netiekia srovės. / Pakeiskite įkroviklį.

Pažeistas įkrovimo laidas. / Pakeiskite įkroviklį.

Klaidos kodai

Gali būti rodomi klaidos kodai. El. paspirtukas neveiks tokiomis sąlygomis.

E0 – Komunikacijos klaida

E3 – Stabdžių gedimas

E4 – MOS (metalo, oksido ir puslaidininkio) gedimas / Viršįtampio gedimas

E5 – Holo (magnetinio lauko jutiklio) / Variklio gedimas

E6 - Variklio gedimas

E7 – Žemos įtampos klaida

Iškilus problemoms, kurių patiems nepavyks pašalinti, susisiekite su pardavėju arba SHARP pagalbos linija.

Techninės specifikacijos

Modelis EM-KS3CDE EM-KS4CDE
Matmenys (išlankstyto) (plotis x aukštis x ilgis, mm)	560 x 1230 x 1060 560 x 1230 x 1180
Matmenys (sulankstyto) (plotis x aukštis x ilgis, mm)	560 x 455 x 1060 560 x 500 x 1180
Ratų dydis (coliai) 8,5 10
Lentos dydis (plotis x ilgis, mm) 162 x 460 160 x 483
Aukštis nuo lentos iki valro viršaus (mm) 1020 1025
Aukštis nuo žemės iki lentos (mm) 145 180
Kiti techniniai duomenys
Stabdžio tipas	Diskinis stabdis / elektrinio variklio stabdymas / kojinis stabdis	Diskinis stabdis / Bügninis stabdys / elektrinio variklio stabdymas
Variklio tipas	energiją taupantis, be šepetėlių
Varantysis ratas	Priekinis	Galinis
Didžiausias įkalnės kampas (laipsniai)	15°
Didžiausia apkrova (kg)	120
Maksimalus greitis važiuojant (km/h)	20	20
Variklio galia (W)	350 W	350 W
Nuvažiuojamas atstumas vienu akumuliatoriaus įkrovimu (km)	25	40
Pripūtimo slėgis	-	2,5 bar (36 psi)
Ratų tipas	korinė padanga	pripučiama padanga
Svoris (kg)	16	19,3
USB įkrovimo lizdas	5 V; 0,5 A
Akumuliatorius
Akumuliatoriaus tipas (Ah)	18650 ličio akumuliatorius
Akumuliatoriaus talpa (ampervalandės)	7,5 10
Akumuliatoriaus įtampa (V)	36
Akumuliatoriaus galia (W)	270 360
Įkrovimo trukmė (valandos)	Nuo 4 iki 5	Nuo 6 iki 8
Akumuliatoriaus įkroviklis
Efektyvumas - įkrovimas	87 %
Modelio pavadinimas	FY0634201500
Įvadas	100 - 240 V AC, 50/60 Hz, 1,8 A (maks.)
Kištuko tipas	C8 tipo. Laidas - C7, įkroviklis - C8
Išvadas	42 V DC, 1,5 A
Gamintojas ir adresas	„Shenzhen Fuyuandian Power Co., Ltd.“ 8F, A9 Bldg, Tiarui Industrial Park, Fuyong Town, Baoan District, Shenzhen, Guangdong, Kinija

„Bluetooth“
Versija LE5.0 /BT7L 8.30
Didžiausia perduodama galia <10 dbm
Dažnių juostos 2,4 GHz
Jungiamumas	Naudojamas jungti mobilųjį įrenginį su el. paspirtuku, norint naudoti programėlę
Standartai	„Bluetooth®“ terminas ir logotipas yra registruoti prekės ženklai, kurie priklauso kompanijai „Bluetooth SIG, Inc.”.
Eksploatavimo aplinka
Temperatūra -10 °C ~ +45 °C
Laikymo temperatūra -10 °C ~ +25 °C
Santykinė drėgmė	iki 75 % RH

Kadangi mūsų politikos dalis yra nuolatinis tobulinimas, mes pasiliekame teisę be išankstinio įspėjimo atlikti konstrukcijos ir techninių duomenų pakeitimus.
