Produkttyp	Klappbarer Elektroroller
Modell	EM-KS4CDE
Abmessungen (entfaltet)	560 x 1230 x 1180 mm (L x H x T)
Abmessungen (zusammengeklappt)	560 x 500 x 1180 mm (L x H x T)
Gewicht	19,3 kg
Radgröße	10 Zoll (Luftreifen)
Motortyp	Bürstenloser Energiesparmotor, 350 W
Antriebsrad	Hinten
Bremsen	Hintere Scheibenbremse, vordere Trommelbremse, elektrische Bremse
Höchstgeschwindigkeit	25 km/h (Maximalmodus)
Reichweite	Bis zu 40 km (je nach Bedingungen)
Akku	Lithium 18650, 36 V, 10 Ah (360 Wh)
Ladezeit	6 bis 8 Stunden
Ladegerät	Eingang 100-240 V AC, Ausgang 42 V DC / 1,5 A
Display	LCD-Bildschirm: Geschwindigkeit, Akku, Modus, ODO/TRIP
Beleuchtung	Vorder- und Rücklicht (gemeinsam gesteuert)
Blinker	Ja (Schalter links/rechts)
Konnektivität	Bluetooth 5.0 LE (SHARP Life App)
Maximale Belastung	120 kg
Maximaler Steigungswinkel	15°
Reifendruck	2,5 bar (36 psi)
Geschwindigkeitsmodi	Gehen (6 km/h), Mittel (20 km/h), Maximum (25 km/h)
Betriebstemperatur	-10 °C bis +45 °C
Lagerung	Nicht im Freien lagern; Lagertemperatur -10 °C bis +25 °C
Reinigung	Weiches, leicht feuchtes Tuch; kein Alkohol oder Wasserstrahl verwenden

Häufig gestellte Fragen - EMKS4CDE SHARP

Wie schalte ich den Roller EMKS4CDE ein und aus?

Drücken Sie die Taste ⏻/M 3 Sekunden lang, um den Roller ein- oder auszuschalten.

Welche verschiedenen Geschwindigkeitsmodi gibt es und wie wechselt man sie?

Drei Modi verfügbar: Gehen (6 km/h), Mittel (20 km/h), Maximum (25 km/h). Drücken Sie kurz die Taste /M, um zwischen den Modi zu wechseln.

Wie schalte ich das Vorder- und Rücklicht ein?

Drücken Sie die Taste ⚙/M 3 Sekunden lang, um die Lichter einzuschalten. Zum Ausschalten erneut 3 Sekunden drücken. Das Vorder- und Rücklicht schalten sich gleichzeitig ein und aus.

Wie hoch ist die Reichweite des Akkus und wie lange dauert das Aufladen?

Die maximale Reichweite beträgt 40 km. Die Ladezeit beträgt mit dem Original-Ladegerät 6 bis 8 Stunden.

Wie verwende ich die SHARP Life App mit dem Roller?

Laden Sie die SHARP Life App herunter, schalten Sie den Roller ein (blinkendes Bluetooth-Symbol), tippen Sie dann in der App auf 'Gerät hinzufügen'. Folgen Sie den Anweisungen, um Ihr Mobilgerät mit dem Roller zu koppeln.

Was tun, wenn der Roller nicht startet?

Überprüfen Sie, ob die Bremse gelöst ist. Drücken Sie den Bremshebel manuell in die Normalposition, um das System zurückzusetzen. Stellen Sie außerdem sicher, dass der Akku geladen ist.

Wie warte ich die Bremsen des Rollers?

Wenn die Bremse zu fest ist, lösen Sie die Schraube des Bremszugs leicht mit dem mitgelieferten Inbusschlüssel. Wenn sie zu locker ist, ziehen Sie den Zug nach. Vermeiden Sie es, die Bremsscheibe nach dem Gebrauch zu berühren (Verbrennungsgefahr).

Welche Fehlercodes können angezeigt werden und was bedeuten sie?

Die Codes sind: E0 (Kommunikation), E1 (anormaler Strom), E2 (Gashebel), E3 (Bremse), E4 (MOS/Überstrom), E5/E6 (Motor), E7 (Unterspannung). Bei einem Code stoppt der Roller. Wenden Sie sich an einen Fachmann.

Wie klappe ich den Roller zusammen und auf?

Zum Ausklappen: Drücken Sie auf das hintere Schutzblech, heben Sie den Lenker an, bis er einrastet, und senken Sie dann den Verriegelungshebel. Zum Zusammenklappen: Heben Sie den Hebel, senken Sie den Lenker nach hinten, bis er am Haken einrastet.

Welche Sicherheitsausrüstung wird empfohlen?

Tragen Sie immer einen Helm und Schutzausrüstung (Knieschützer, Ellenbogenschützer). Halten Sie beide Hände am Lenker, stellen Sie beide Füße auf die Fußstützen und beachten Sie die örtlichen Verkehrsregeln.

BEDIENUNGSANLEITUNG EMKS4CDE SHARP

E0 – Kommunikationsfejl

E1 – Unormal strøm

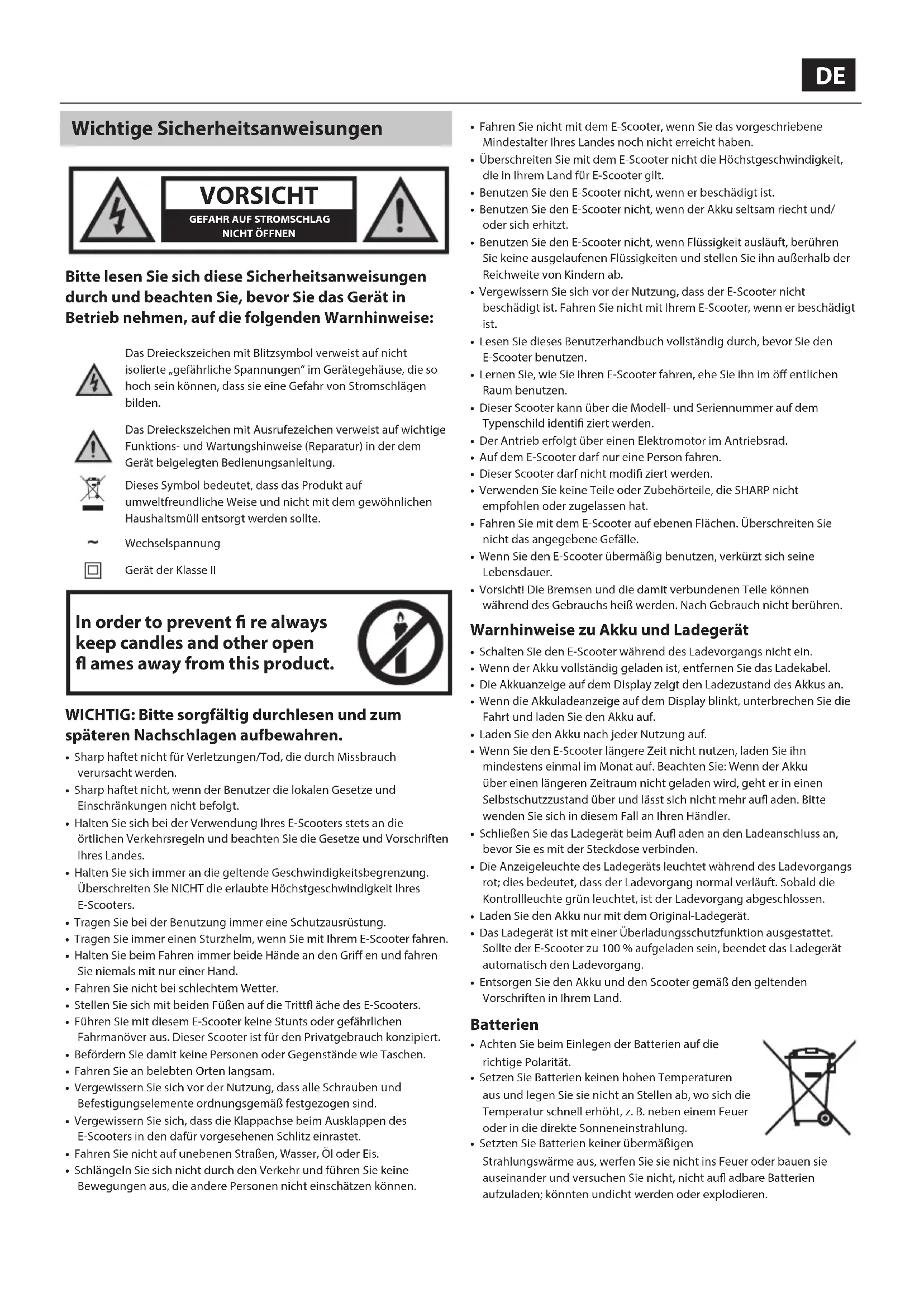

Wichtige Sicherheitsanweisungen

Bitte lesen Sie sich diese Sicherheitsanweisungen durch und beachten Sie, bevor Sie das Gerät in Betrieb nehmen, auf die folgenden Warnhinweise:

Das Dreieckszeichen mit Blitzsymbol verweist auf nicht isolierte „gefährliche Spannungen“ im Gerätegehäuse, die so hoch sein können, dass sie eine Gefahr von Stromschlägen bilden.

Das Dreieckszeichen mit Ausrufezeichen verweist auf wichtige Funktions- und Wartungshinweise (Reparatur) in der dem Gerät beigelegten Bedienungsanleitung.

Dieses Symbol bedeutet, dass das Produkt auf umweltfreundliche Weise und nicht mit dem gewöhnlichen Haushaltsmüll entsorgt werden sollte.

Wechselspannung

Gerät der Klasse II

WICHTIG: Bitte sorgfältig durchlesen und zum späteren Nachschlagen aufbewahren.

• Sharp haftet nicht für Verletzungen/Tod, die durch Missbrauch verursacht werden.
• Sharp haftet nicht, wenn der Benutzer die lokalen Gesetze und Einschränkungen nicht befolgt.

- Halten Sie sich bei der Verwendung Ihres E-Scooters stets an die örtlichen Verkehrsregeln und beachten Sie die Gesetze und Vorschriften Ihres Landes.

- Halten Sie sich immer an die geltende Geschwindigkeitsbegrenzung. Überschreiten Sie NICHT die erlaubte Höchstgeschwindigkeit Ihres E-Scooters.

- Tragen Sie bei der Benutzung immer eine Schutzausrüstung.

- Tragen Sie immer einen Sturzhelm, wenn Sie mit Ihrem E-Scooter fahren.

- Halten Sie beim Fahren immer beide Hände an den Griff en und fahren Sie niemals mit nur einer Hand.

• Fahren Sie nicht bei schlechtem Wetter.

- Stellen Sie sich mit beiden Füßen auf die Trittfl äche des E-Scooters.

- Führen Sie mit diesem E-Scooter keine Stunts oder gefährlichen Fahrmanöver aus. Dieser Scooter ist für den Privatgebrauch konzipiert.

- Befördern Sie damit keine Personen oder Gegenstände wie Taschen.

• Fahren Sie an belebten Orten langsam.

- Vergewissern Sie sich vor der Nutzung, dass alle Schrauben und Befestigungselemente ordnungsgemäß festgezogen sind.

- Vergewissern Sie sich, dass die Klappachse beim Ausklappen des E-Scooters in den dafür vorgesehenen Schlitz einrastet.

- Fahren Sie nicht auf unebenen Straßen, Wasser, Öl oder Eis.

- Schlängeln Sie sich nicht durch den Verkehr und führen Sie keine Bewegungen aus, die andere Personen nicht einschätzen können.

• Fahren Sie nicht mit dem E-Scooter, wenn Sie das vorgeschriebene Mindestalter Ihres Landes noch nicht erreicht haben.
• Überschreiten Sie mit dem E-Scooter nicht die Höchstgeschwindigkeit, die in Ihrem Land für E-Scooter gilt.
• Benutzen Sie den E-Scooter nicht, wenn er beschädigt ist.
• Benutzen Sie den E-Scooter nicht, wenn der Akku seltsam riecht und/oder sich erhitzt.
• Benutzen Sie den E-Scooter nicht, wenn Flüssigkeit ausläuft, berühren Sie keine ausgelaufenen Flüssigkeiten und stellen Sie ihn außerhalb der Reichweite von Kindern ab.
• Vergewissern Sie sich vor der Nutzung, dass der E-Scooter nicht beschädigt ist. Fahren Sie nicht mit Ihrem E-Scooter, wenn er beschädigt ist.
• Lesen Sie dieses Benutzerhandbuch vollständig durch, bevor Sie den E-Scooter benutzen.
• Lernen Sie, wie Sie Ihren E-Scooter fahren, ehe Sie ihn im öff entlichen Raum benutzen.
• Dieser Scooter kann über die Modell- und Seriennummer auf dem Typenschild identifiziert werden.
• Der Antrieb erfolgt über einen Elektromotor im Antriebsrad.
• Auf dem E-Scooter darf nur eine Person fahren.
• Dieser Scooter darf nicht modifi ziert werden.
• Verwenden Sie keine Teile oder Zubehörteile, die SHARP nicht empfohlen oder zugelassen hat.
• Fahren Sie mit dem E-Scooter auf ebenen Flächen. Überschreiten Sie nicht das angegebene Gefälle.
• Wenn Sie den E-Scooter übermäßig benutzen, verkürzt sich seine Lebensdauer.
• Vorsicht! Die Bremsen und die damit verbundenen Teile können während des Gebrauchs heiß werden. Nach Gebrauch nicht berühren.

Warnhinweise zu Akku und Ladegerät

• Schalten Sie den E-Scooter während des Ladevorgangs nicht ein.
• Wenn der Akku vollständig geladen ist, entfernen Sie das Ladekabel.
  • Die Akkuanzeige auf dem Display zeigt den Ladezustand des Akkus an.
• Wenn die Akkuladeanzeige auf dem Display blinkt, unterbrechen Sie die Fahrt und laden Sie den Akku auf.

- Laden Sie den Akku nach jeder Nutzung auf.

- Wenn Sie den E-Scooter längere Zeit nicht nutzen, laden Sie ihn mindestens einmal im Monat auf. Beachten Sie: Wenn der Akku über einen längeren Zeitraum nicht geladen wird, geht er in einen Selbstschutzzustand über und lässt sich nicht mehr aufl aden. Bitte wenden Sie sich in diesem Fall an Ihren Händler.

- Schließen Sie das Ladegerät beim Aufl aden an den Ladeanschluss an, bevor Sie es mit der Steckdose verbinden.

- Die Anzeigeleuchte des Ladegeräts leuchtet während des Ladevorgangs rot; dies bedeutet, dass der Ladevorgang normal verläuft. Sobald die Kontrollleuchte grün leuchtet, ist der Ladevorgang abgeschlossen.

- Laden Sie den Akku nur mit dem Original-Ladegerät.

- Das Ladegerät ist mit einer Überladungsschutzfunktion ausgestattet. Sollte der E-Scooter zu 100 % aufgeladen sein, beendet das Ladegerät automatisch den Ladevorgang.

- Entsorgen Sie den Akku und den Scooter gemäß den geltenden Vorschriften in Ihrem Land.

Batterien

• Achten Sie beim Einlegen der Batterien auf die richtige Polarität.
• Setzen Sie Batterien keinen hohen Temperaturen aus und legen Sie sie nicht an Stellen ab, wo sich die Temperatur schnell erhöht, z. B. neben einem Feuer oder in die direkte Sonneneinstrahlung.

- Setzten Sie Batterien keiner übermäßigen

Strahlungswärme aus, werfen Sie sie nicht ins Feuer oder bauen sie auseinander und versuchen Sie nicht, nicht aufl adbare Batterien aufzuladen; könnten undicht werden oder explodieren.

• Batterien dürfen nicht verbrannt, mechanisch zerdrückt oder zerschnitten werden, da dies zu Explosionen führen könnte.
• Wird eine Batterie extrem hohen Temperaturen ausgesetzt, kann dies zu einer Explosion oder zu einem Austreten von brennbaren Flüssigkeiten oder Gasen führen.
• Wird eine Batterie einem extrem niedrigen Druck ausgesetzt, kann dies zu einer Explosion oder zu einem Austreten von brennbaren Flüssigkeiten oder Gasen führen.
• VORSICHT: Die Verwendung einer falschen Batterieart birgt das Risiko von Explosionen oder Geräteschäden.
• Verwenden Sie niemals unterschiedliche Batterien und vermischen Sie niemals neue Batterien mit alten Batterien.
• Verwenden Sie immer nur die angegebenen Batterien.

Entfernen des Akkus

EM-KS3CDE

- Um die Batterie zu entfernen, ziehen Sie die Gummifußmatte ab, lösen die 6 Schrauben auf dem Holzdeck und anschließend die 10 Schrauben, welche die Metallplatte sichern. Trennen Sie jetzt den Akkuanschluss und entfernen Sie ihn. Vergewissern Sie sich, dass es an den Akkuanschlüssen zu keinem Kurzschluss kommt. Entsorgen Sie den Akku unter Beachtung der örtlichen Vorschriften.

EM-KS4CDE

- Zum Entfernen der Batterie ziehen Sie die Gummifußmatte ab und entfernen die 11 Halteschrauben von der Metallplatte. Danach können Sie die Platte abnehmen, um die Batterie freizulegen. Trennen Sie jetzt den Akkuanschluss und entfernen Sie ihn. Vergewissern Sie sich, dass es an den Akkuanschlüssen zu keinem Kurzschluss kommt. Entsorgen Sie den Akku unter Beachtung der örtlichen Vorschriften.

Entsorgung dieses Geräts und von Akkus

- Entsorgen Sie dieses Produkt oder dessen Batterien niemals über den normalen Hausmüll. Geben Sie es entsprechend den gesetzlichen Regelungen vor Ort bei dem für das Recycling von WEEE vorgesehenen Sammelpunkt ab. Damit helfen Sie, Ressourcen einzusparen und die Umwelt zu schützen.

- In den meisten EU-Ländern gelten für die Entsorgung von Batterien besondere Gesetze und Vorschriften. Ein Recycling-Symbol auf Elektrogeräten, Verpackungen und Batterien erinnert die Benutzer an die korrekte Entsorgungsart. Nutzer werden darum gebeten, für gebrauchte Geräte und Batterien bestehende

Rückgabeeinrichtungen zu nutzen. Weitere Informationen erhalten Sie von Ihrem Händler oder den örtlichen Behörden.

CE- und UKCA-Erklärung:

• Sharp Consumer Electronics Poland Sp. z o.o. erklärt hiermit, dass dieses Gerät den wesentlichen Anforderungen und weiteren entsprechenden Vorschriften der RED-Verordnung 2014/53/EU und PN-EN 17128: 2021-03 entspricht.
• Der vollständige Text der EU- und UKCA-Konformitätserklärung ist unter folgender Internetadresse erhältlich: www.sharpconsumer.com/documents-of-conformity/
• Diese Produkte haben eine ABE-Zertifi zierung.

Reinigung

• Wenn Sie Ihren E-Scooter reinigen, vergewissern Sie sich bitte, dass er ausgeschaltet, das Ladegerät ausgesteckt und der Deckel des Ladeanschlusses am Gerät abgedeckt ist.
• Wir empfehlen, ein weiches und leicht feuchtes Tuch zu verwenden. Bei hartnäckigen und schwer zu reinigenden Verschmutzungen benutzen Sie eine Zahnbürste und bürsten Sie die entsprechenden Stellen mehrmals, um die Rückstände zu entfernen. Nach dem Entfernen des Flecks verwenden Sie ein weiches, leicht feuchtes Tuch mit einer

angemessenen Menge Reinigungsmittel, um alle Rückstände zu entfernen.

HINWEIS:

• Benutzen Sie keinen Alkohol oder andere Lösungsmittel, damit keine korrosiven chemischen Produkte den Lack auf der Oberfläche der Karosserie und die inneren Strukturteile beschädigen.
• Benutzen Sie zum Reinigen des Scooters keinen Hochdruckwasserstrahl.
• Reinigen Sie den E-Scooter regelmäßig.

Pflege und Wartung

• Wenn Sie den E-Scooter nicht benutzen, bewahren Sie ihn bitte in einer trockenen Umgebung auf, damit die elektronischen Komponenten nicht durch Feuchtigkeit beschädigt werden.
• Lagern Sie den E-Scooter nicht über einen längeren Zeitraum im Freien. Übermäßige Sonneneinstrahlung, hohe oder niedrige Temperaturen können den E-Scooter beschädigen und den Verschleiß von Reifen und Akkus beschleunigen.
• Berühren Sie die Bremsscheibe des E-Scooters nicht direkt nach dem Betätigen der Scheibenbremse – es besteht die Gefahr, sich durch die hohen Temperaturen zu verbrennen!
• Einstellung der Scheibenbremse: Ist die Bremse zu fest angezogen, lösen Sie leicht die Schraube, mit der das Bremsseil an der Scheibenbremse befestigt ist, mit dem mitgelieferten Sechskantschlüssel, um die Bremsspannung zu lösen. Verlängern Sie anschließend leicht die Position der Bremsseilschraube gegenüber dem letzten Mal. Ist die Bremse zu locker, gehen Sie in umgekehrter Weise vor und stellen das Bremsseil ein.
• Wenn Sie an Ihrem E-Scooter irgendwelche Beschädigungen bemerken, lagern Sie ihn wegen der potenziellen Brandgefahr nicht in Innenräumen.
• Wenn Sie Probleme mit der Pfl ege und Wartung Ihres E-Scooters haben, kontaktieren Sie für weitere Informationen Ihren Händler oder den SHARP-Support.

Inhalt der Verpackung:

• E-Scooter
- Kurzanleitung
- Garantiekarte
- 1 × Inbusschlüssel
- 4 × Lenkerschrauben
- 1 × Ladegerät
- 1 x Netzkabel

Position der Teile

Beziehen Sie sich auf die Bilder 1 und 2 auf Seite 1.

1. Vorderlicht
2. Hinterradbremshebel
3. Haken/Stange-Klappschlossriegel
4. Stange-Schlossriegel
5. Vorderrad
6. Ständer
7. Akku-Position
8. Fußaufl age
9. Lenker-Sperre
10. Rücklicht
11. Fußbremse
12. Elektromotor
13. Hinterbremse
14. Glocke
15. Display
16. Gas
17. Stange-Klappschlossriegel*
18. Vordere Trommelbremse*
19. Vorderer Bremshebel*
20. Fahrtrichtungsanzeiger links
21. Fahrtrichtungsanzeiger rechts
22. Kennzeichenhalterung
23. Fahrtrichtungsanzeiger-Schalter"
    * - NUR EM-KS4CDE

Display

Beziehen Sie sich auf die Bilder 3 auf Seite 2.

1. Batteriestandsanzeige – jeder Balken entspricht 20 % der Leistung.
2. Anzeige des eingeschalteten Lichts
3. Anzeige des Geschwindigkeitsmodus
4. Bluetooth-Modus (zur Verwendung in der App)
5. Geschwindigkeitseinheit
6. TACHOSTAND / FAHRT-Modus-Anzeige
7. TACHOSTAND / FAHRT-Details
8. Aktuelle Geschwindigkeit
9. Bremsen – beim Bremsen erscheint dieses Symbol
10. Gehmodus aktiv
11. Ein-Aus-Schalter
12. USB-Ladebuchse
13. Licht-/Geschwindigkeit-Modustaste

Wegstreckenzähler/Fahrt

Der Wegstreckenzähler zeigt die zurückgelegte Gesamtstrecke des E-Scooters an; Trip Info (Fahrtinfo) zeigt die zurückgelegte Strecke einer Fahrt an. Sie können zwischen dem Wegstreckenzähler und Fahrt umschalten, indem Sie kurz auf die ⏻-Taste drücken.

Lichter

Um die Vorder- und Rücklichter einzuschalten, drücken Sie etwa

3 Sekunden lang die -Taste. Um die Lichter auszuschalten, drücken Sie 3 Sekunden lang die -M-Taste.

HINWEIS: Die Vorder- und Rücklichter können nicht unabhängig voneinander gesteuert werden.

Geschwindigkeitsmodus

Um den Gang zu wechseln, drücken Sie kurz die Licht-Taste. Der Geschwindigkeitsmodus mit Änderung wird nach oben und dann nach unten gehen.

Höchstgeschwindigkeit in jedem Modus:

• Modus „Gehen“ – 6 km/h
• Modus „Mittel“ – 20 km/h
• Modus „Maximal“ – 25 km/h
  Die Höchstgeschwindigkeit im Modus „Maximal“ ist 25 km/h.
  Dies sind die Höchstgeschwindigkeiten für die einzelnen
  Geschwindigkeitsmodi; schneller als diese Geschwindigkeiten kann der E-Scooter in dem gewählten Modus nicht fahren.

Geschwindigkeit

Die Maßeinheiten für die Geschwindigkeit können in der App geändert werden.

Ändern des Geschwindigkeitsmodus

Um den Geschwindigkeitsmodus zu ändern, drücken Sie einfach kurz auf die 🎨/M-Taste – so schalten sie zwischen dem Geh-, dem mittleren und dem maximalen Modus um.

Zusammenbau des Lenkers

• Beziehen Sie sich auf die Bilder 4 und 5 auf Seite 2 und bauen Sie den Lenker mit dem mitgelieferten Inbusschlüssel zusammen. Dies muss nur beim Auspacken des Produkts erfolgen; nach der Montage muss der Lenker nicht mehr abgenommen werden.
• Stecken Sie den Lenker in die Lenkerstange, wie es auf den Bildern gezeigt wird. Der Lenker muss wie abgebildet ausgerichtet werden. Bei der Montage des Lenkers ist darauf zu achten, dass keine Teile verbogen oder gebrochen werden.
• Vergewissern Sie sich, dass die Schrauben nicht zu fest angezogen sind. Außerdem muss der Lenker fest sitzen und darf nach dem Zusammenbau nicht wackeln.
• Prüfen Sie, dass das Bremskabel nicht geknickt oder beschädigt ist.

E-Scooter aufklappen und zusammenklappen

Wie erfolgt das Aufklappen?

Beziehen Sie sich auf die Bilder 6 auf Seite 3, um den E-Scooter aufzuklappen.

Drücken Sie mit einer Hand auf das hintere Schutzblech und heben Sie die Lenkerstange mit der anderen Hand an, so dass sie gerade steht – beziehen Sie sich auf Bild 6, Schritt 3. Wenn die Lenkerstange gerade ist, bewegt sie sich nicht weiter. Nach dem Verriegeln nutzen Sie zum Sichern den Klappschloss-Hebel. Dieser Hebel muss in der Verriegelungsposition möglichst nahe an der Lenkerstange liegen. Vergleichen Sie dazu Bild 6, Schritte 3 und 4.

Wie erfolgt das Zusammenklappen?

Beziehen Sie sich auf das Bild 7 auf Seite 3, um den E-Scooter zur Lagerung zusammenzuklappen.

Heben Sie den Klappschloss-Hebel wie in Schritt 1 gezeigt an, um die Lenkerstange zu lösen. Drücken Sie die Lenkerstange nach unten, wie es in Schritt 2 dargestellt wird, bis sie den Heckkotfl ügel berührt. Drücken Sie sie jetzt nach unten, sodass sie mit dem Haken am hinteren Kotfl ügel einrastet, wie in Schritt 3 gezeigt.

Beachten Sie: Am EM-KS4CDE befindet sich der Klappschloss-Riegel an der Seite des Displays – dies führt dazu, dass die Lenkerstange bei einer ordnungsgemäßen Platzierung leicht diagonal zur Fußauflage liegt.

Nutzung Ihres E-Scooters

Fahren

• Vor der Fahrt müssen Sie sich vergewissern, dass der E-Scooter gefahrlos benutzt werden kann und gemäß dieser Gebrauchsanweisung betrieben wird. Es ist entscheidend, dass Sie Sicherheitsausrüstung tragen und dass sich der Scooter in einem guten Zustand befindet.
• Wenn Sie Ihren E-Scooter zum ersten Mal benutzen, üben Sie die Handhabung fernab von öff entlichen Plätzen und tragen Sie eine Sicherheitsausrüstung. Wenn Sie mit Ihrem E-Scooter sicher umgehen können, dürfen Sie in der Nähe von anderen Personen und Fahrzeugen fahren.
• Halten Sie sich beim Fahren immer an die gesetzlichen Bestimmungen Ihres Landes.
• Überprüfen Sie vor jeder Fahrt, ob die Bremsen, Lampen und Reifen funktionieren, richtig eingestellt sind und sich in einem guten Zustand befinden.

Das sichere Fahren auf Ihrem E-Scooter:

• Um Ihren E-Scooter einzuschalten, drücken Sie 3 Sekunden lang die 📷/Μ-Taste.
• Tragen Sie unbedingt eine geeignete Sicherheitsausrüstung.
  • Schalten Sie Ihren E-Scooter ein.
• Stellen Sie zuerst einen Fuß auf die Fußauflage und den anderen Fuß auf den Boden; treten Sie mit dem Fuß vom Boden ab, damit sich der Scooter nach vorne bewegt und drücken Sie langsam das Gas nach unten.
• Um Ihren E-Scooter auszuschalten, drücken Sie 3 Sekunden lang die 📋/M-Taste.

HINWEIS:

- Lehnen Sie sich beim Beschleunigen nach hinten, um das Gleichgewicht zu halten. Beim Abbremsen verlagern Sie Ihren Schwerpunkt, indem Sie sich nach vorne lehnen. So können Sie bequemer und sicherer fahren.

Bremsen

EM-KS3

- So bremsen Sie richtig: Lassen Sie das Gaspedal los und betätigen Sie mit dem Bremshebel auf der rechten Seite des Lenkers die Scheibenbremse – dies aktiviert die hintere Scheibenbremse. Drücken Sie gleichzeitig vorsichtig mit dem Fuß auf die Kotfl ügelbremse. Neben den Scheiben- und Kotfl ügelbremsen bewirkt auch die elektronische Bremse, dass der Motor verlangsamt wird.

EM-KS4

- Für ein ordnungsgemäßes Bremsen lassen Sie den Gasgriff los und betätigen Sie die Scheiben- und Trommelbremsen mit dem Bremshebel am Lenker. Mit dem Bremshebel auf der linken Seite betätigen Sie die vordere Trommelbremse und mit dem Bremshebel auf der rechten Seite die hintere Scheibenbremse. Neben den Scheiben- und Trommelbremsen bewirkt die elektronische Bremse, dass der Motor verlangsamt wird.

- Es empfi ehlt sich, die hintere Scheibenbremse kurz vor der vorderen Trommelbremse zu betätigen. Dies sorgt für ein sanfteres Bremsen.

Blinker

"Blinker

Die Blinker bedienen Sie mit dem Blinkerschalter links am Lenker. Dieser Schalter hat drei Positionen: linker Blinker, aus, rechter Blinker. Wenn der Schalter gedrückt wird, um anderen Verkehrsteilnehmern zu signalisieren, dass Sie nach links oder rechts fahren wollen, blinkt das entsprechende Licht am Lenkerende.

Um die Blinker auszuschalten, stellen Sie den Schalter wieder in die mittlere Position.

Die Blinker funktionieren nur, wenn der E-Scooter eingeschaltet ist. Die Indikatoren schalten sich nicht von selbst ab. Denken Sie daran, den Blinker auszuschalten, wenn Sie die Fahrtrichtung geändert haben."

Modus „Gehen“

• Im Modus „Gehen“ blinkt das Bremslicht und zeigt an, dass Ihr Roller langsam fährt. Wenn Sie in den Modus „Mittel“ wechseln, hört das Bremslicht auf zu blinken.
• Im Gehmodus erscheint die Anzeige für den Gehmodus auf dem Display.

Benutzen des Ständers

• Ihr E-Scooter hat einen eingebauten Ständer, mit dem Sie ihn parken können, ohne dass Sie ihn irgendwo anlehnen oder zur Aufbewahrung zusammenklappen müssen.
• Um den Ständer zu verwenden, drücken Sie ihn mit Ihrem Fuß nach unten, bis er einrastet. Lehnen Sie den E-Scooter auf den Ständer, damit er auf dem Boden steht. Benutzen Sie den Ständer nicht auf unebenen oder weichen Oberfl ächen.
• Um den Ständer einzuklappen, schieben Sie ihn mit dem Fuß nach oben und in die Karosserie des Scooters. Dort wird er einrasten. Vergewissern Sie sich vor dem Losfahren, dass der Ständer ordnungsgemäß eingerastet ist.
• Seien Sie vorsichtig, wenn Sie den Ständer benutzen, da dies bei einer falschen Anwendung zu Verletzungen führen kann.

Laden

• Vergewissern Sie sich, dass der Akku Ihres E-Scooters ordnungsgemäß aufgeladen ist, und halten Sie sich dabei an die unten aufgeführten Anweisungen:
• Verbinden Sie das Ladekabel mit dem Ladeanschluss des E-Scooters an. Beziehen Sie sich auf das Bild 8 auf Seite 3 – dort sehen Sie die Position des Ladeanschlusses Ihres E-Scooters.
• Schließen Sie das Netzkabel des Ladegeräts an die Netzsteckdose an.
• Sobald der Akku an das Ladegerät angeschlossen ist, lädt die Batterie auf und die Ladeanzeige leuchtet rot. Nach dem Abschluss des Ladevorgangs leuchtet die Ladeanzeige grün.
• Trennen Sie das Batterieladegerät bei voller Ladung und bringen Sie die Gummikappe an der Ladebuchse des E-Scooters wieder an.

HINWEISE:

• Wenn Sie den Scooter nicht regelmäßig benutzen, sollten Sie den Akku jeden Monat aufl aden.
• Laden Sie den Akku nicht im Freien auf.
• Laden Sie den Akku nicht auf, wenn das Kabel oder der Roller nass ist.
• Laden Sie den Akku nicht auf, wenn der Scooter eingeschaltet ist.
• Laden Sie den Akku nicht bei einer Umgebungstemperatur unter 1 °C auf.

USB-Ladebuchse

• Für Ihren Komfort befindet sich eine USB-Ladebuchse am Display-Modul. Um auf den Anschluss zuzugreifen, ziehen Sie die Anschlussabdeckung zur Seite.
• Die USB-Ladebuchse ist so konzipiert, dass Sie Ihr Mobilgerät geladen bleibt, während es mit Ihrem E-Scooter verwendet wird.

SHARP Life App

Installieren Sie die „SHARP Life“-App auf Ihrem Mobilfunkgerät, um in den Genuss der zusätzlichen Funktionen zu kommen. Dazu gehören:

– Geschwindigkeitskontrolle auf Ihrem Gerät.

– Ändern der Geschwindigkeit/Entfernungseinheiten zwischen Kilometern und Meilen.

– Einstellen der Höchstgeschwindigkeit.

– Sperren der Funktionen an Ihrem E-Scooter.

- Aktivieren des Tempomats.

- Geschwindigkeitskontrolle auf Ihrem Gerät. - Ändern der Geschwindigkeit/Entfernungseinheiten zwischen Kilometern und Meilen. - Einstellen der Höchstgeschwindigkeit. - Sperren der Funktionen an Ihrem E-Scooter. - Aktivieren des Tempomats.

Klicken Sie auf „Add Device“ (Gerät hinzufügen), wenn der E-Scooter eingeschaltet ist und das Bluetooth-Symbol auf dem Display blinkt. Ihr Gerät sucht Ihren E-Scooter automatisch. Vergewissern Sie sich, dass die Bluetooth-Funktion am E-Scooter aktiviert ist. Erlauben Sie Standortdienste, falls dies verlangt wird. Wenn das Gerät gefunden wurde, ist die Bluetooth-Kopplung abgeschlossen.

Um Ihren Scooter zur App hinzuzufügen, nutzen Sie eine der folgenden Methoden:

1. Gruppen erstellen.
2. Gerät aus dem vorherigen Konto erstellen.
3. Wenn der E-Scooter eingeschaltet ist, drücken Sie 4 Mal schnell hintereinander den Ein/Aus-Schalter.

Der E-Scooter bewegt sich nach dem Einschalten nicht. Ursache/Handlung

Die Bremse wurde nicht ordnungsgemäß zurückgesetzt – dies unterbricht die Stromversorgung. / Setzen Sie die Bremse manuell zurück. Dies erfolgt durch ein Zurückschieben des Bremshebels in seine normale Position.

Der E-Scooter bewegt sich nur langsam oder gar nicht. Ursache/Handlung

Der Akku ist fast leer. / Der Akku muss ausgetauscht werden.

Der Motor startet und schaltet sich wieder ab. Ursache/Handlung

Der Akku ist fast leer. / Der Akku muss ausgetauscht werden. Die Steuerung ist beschädigt. / Die Steuerung muss ersetzt werden. Der Akkuanschluss ist lose. / Der Akkuanschluss muss überprüft werden.

Der Akku kann nicht geladen werden oder lädt langsam. Ursache/Handlung

Die Spannung ist nicht korrekt. / Der Akku muss ausgetauscht werden.

Der Akku lädt nicht.

Die Akkulaufzeit ist erschöpft. / Der Akku muss ausgetauscht werden. Das Akkuladegerät bietet keinen Strom. / Ersetzen Sie das Akkuladegerät. Das Ladekabel ist beschädigt. / Ersetzen Sie das Akkuladegerät.

Fehlercodes

Es können Fehlercodes angezeigt werden. Unter folgenden Bedingungen hält der E-Scooter an.

E0 – Kommunikationsfehler

E1 – Ungewöhnliche Stromstärke

E2 – Gas-Fehlfunktion

E3 – Bremsen-Fehlfunktion

E4 – MOS-Fehlfunktion / Überstrom-Fehlfunktion

E5 – Hall- / Motor-Fehlfunktion

E6 - Motor-Fehlfunktion

E7 – Niederspannung-Fehler

Wenn Sie Probleme haben, die sich nicht lösen lassen, kontaktieren Sie für weitere Informationen Ihren Händler oder den SHARP-Support.

Technische Daten

Modell EM-KS3CDE EM-KS4CDE
Größe auseinandergeklappt (B x H x L in mm) 560 x 1230 x 1060 560 x 1230 x 1180
Größe zusammengeklappt (B x H x L in mm) 560 x 455 x 1060 560 x 500 x 1180
Radgröße (Zoll) 8,5 10
Größe der Fußplatte (B x L in mm) 162 x 460 160 x 483
Fußplatte zur Oberseite der Lenkstange (mm) 1020 1025
Boden zur Fußplatte (mm) 145 180
Andere Spezifikationen
Bremsentyp	Scheibenbremse / Abschalt-Bremse / Fußbremse	Scheibenbremse / Trommelbremse / Abschalt-Bremse
Motortyp	bürstenloser Energiesparmotor
Antriebsrad	Vorderseite	Rückseite
Maximaler Fahrwinkel (Grad)	15°
Max. Tragfähigkeit (kg)	120
Höchstgeschwindigkeit (km/h)	20	20
Motorleistung (Watt)	350 W	350 W
Reichweite pro voller Ladung (km)	25	40
Reifendruck	-	2,5 Bar (36 psi)
Radtyp	Honeycomb-Reifen	aufblasbarer Reifen
Gewicht (kg)	16	19,3
USB-Ladebuchse	5 V; 0,5 A
Akku
Batterietyp (Ah)	18650-Lithiumbatterie
Batteriekapazität (Ah)	7,5 10
Batterie (Spannung)	36
Batterie (elektrische Leistung)	270 360
Ladezeit (Stunden)	4 bis 5	6 bis 8
Akkuladegerät
Wirksamkeit – Laden	87 %
Modellname	FY0634201500
Eingang	100 - 240 V AC, 50/60 Hz, 1,8 A (Max)
Netzsteckertyp	Typ „Figure 8“. Leitung – C7, Ladegerät – C8
Leistung	42 V DC, 1,5 A
Hersteller und Adresse	Shenzhen Fuyuandian Power Co., Ltd. 8F, A9 Bldg, Tiarui Industrial Park, Fuyong Town, Baoan District, Shenzhen, Guangdong, China

Bluetooth
Version LE5.0 /BT7L 8.30
Maximaler übertragener Strom 10 dbm
Frequenzbänder 2,4 GHz
Anschlussmöglichkeit Zur Verbindung des mobilen Geräts mit dem E-Scooter für die App-Funktionalität
Standards	Die Bluetooth®-Wortmarke und Bluetooth-Logos sind eingetragene Warenzeichen von Bluetooth. Inc.
Arbeitsumgebung
Temperatur -10 °C bis +45 °C
Lagertemperatur -10 °C bis +25 °C
Relative Feuchtigkeit Bis zu 75 % RH

IM RAHMEN EINES BESTREBENS NACH STÄNDIGER VERBESSERUNG BEHALTEN WIR UNS DAS RECHT VOR, JEDERZEIT UND OHNE ANGABE VON GRÜNDEN, TECHNISCHE DATEN ODER DAS DESIGN ZU VERÄNDERN.

E0 – Kommunikationsfel

E1 – Onormal ström

E2 - Gasfel

E3 - Bromsfel
