NAUDOJIMO INSTRUKCIJA NT 611 Mwf Kärcher

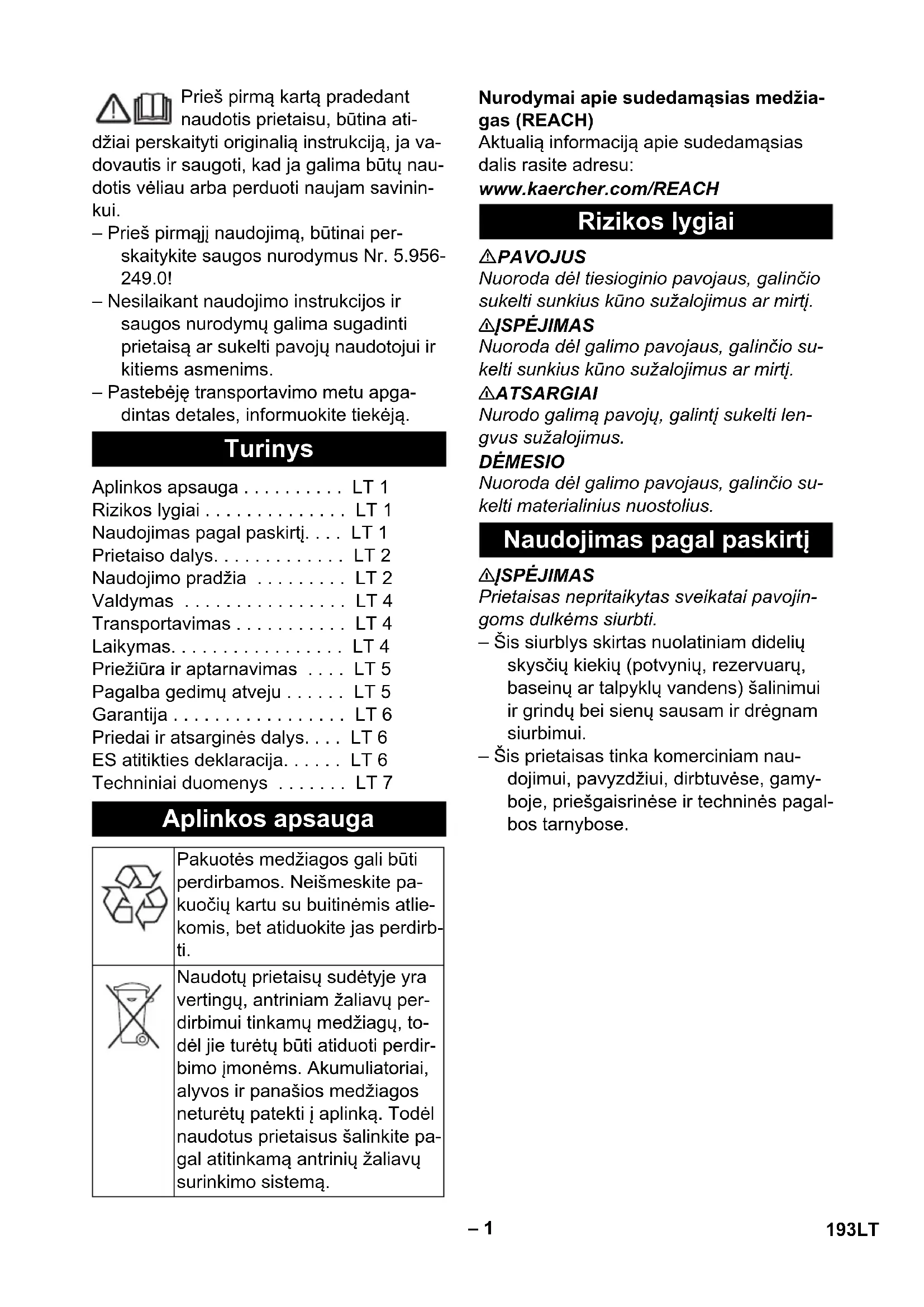

Daļas Nr. Kabeļa ga- rums EU 6.649-875.0 10 m 192 LV– 1 Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati- džiai perskaityti originalią instrukciją, ja va- dovautis ir saugoti, kad ja galima būtų nau- dotis vėliau arba perduoti naujam savinin- kui. – Prieš pirmąjį naudojimą, būtinai per- skaitykite saugos nurodymus Nr. 5.956- 249.0! – Nesilaikant naudojimo instrukcijos ir saugos nurodymų galima sugadinti prietaisą ar sukelti pavojų naudotojui ir kitiems asmenims. – Pastebėję transportavimo metu apga- dintas detales, informuokite tiekėją. Nurodymai apie sudedamąsias medžia- gas (REACH) Aktualią informaciją apie sudedamąsias dalis rasite adresu: www.kaercher.com/REACH PAVOJUS Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį. 몇 ĮSPĖJIMAS Nuoroda dėl galimo pavojaus, galinčio su- kelti sunkius kūno sužalojimus ar mirtį. 몇 ATSARGIAI Nurodo galimą pavojų, galintį sukelti len- gvus sužalojimus. DĖMESIO Nuoroda dėl galimo pavojaus, galinčio su- kelti materialinius nuostolius. 몇 ĮSPĖJIMAS Prietaisas nepritaikytas sveikatai pavojin- goms dulkėms siurbti. – Šis siurblys skirtas nuolatiniam didelių skysčių kiekių (potvynių, rezervuarų, baseinų ar talpyklų vandens) šalinimui ir grindų bei sienų sausam ir drėgnam siurbimui. – Šis prietaisas tinka komerciniam nau- dojimui, pavyzdžiui, dirbtuvėse, gamy- boje, priešgaisrinėse ir techninės pagal- bos tarnybose. Turinys Aplinkos apsauga . . . . . . . . . . LT 1 Rizikos lygiai . . . . . . . . . . . . . . LT 1 Naudojimas pagal paskirtį. . . . LT 1 Prietaiso dalys. . . . . . . . . . . . . LT 2 Naudojimo pradžia . . . . . . . . . LT 2 Valdymas . . . . . . . . . . . . . . . . LT 4 Transportavimas . . . . . . . . . . . LT 4 Laikymas. . . . . . . . . . . . . . . . . LT 4 Priežiūra ir aptarnavimas . . . . LT 5 Pagalba gedimų atveju . . . . . . LT 5 Garantija . . . . . . . . . . . . . . . . . LT 6 Priedai ir atsarginės dalys. . . . LT 6 ES atitikties deklaracija. . . . . . LT 6 Techniniai duomenys . . . . . . . LT 7 Aplinkos apsauga Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pa- kuočių kartu su buitinėmis atlie- komis, bet atiduokite jas perdirb- ti. Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų per- dirbimui tinkamų medžiagų, to- dėl jie turėtų būti atiduoti perdir- bimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinkite pa- gal atitinkamą antrinių žaliavų surinkimo sistemą. Rizikos lygiai Naudojimas pagal paskirtį 193LT– 2 1 Plūduras 2 Elektros laidas 3 Įrenginio tinklo kištukas 4 Siurbimo žarna 5 Siurbimo galvutės fiksatorius 6 Purvo rezervuaras 7 Šalinamojo siurblio kabelio laikiklis 8 Uždengiamoji plokštelė 9 Kreipaiančiųjų ratukų apkaba 10 Vairuojamasis ratukas 11 Antgalis grindims 12 Antgalio grindims aukščio reguliatorius 13 Siurbimo vamzdis 14 Siurbimo antvamzdis 15 Siurblio viršutinė dalis 16 Šalinamasis siurblys 17 Šalinamojo siurblio užmaunamoji veržlė 18 Rankena 19 Filtro dangtelis 20 Stūmimo rankena 21 Jungė 22 Šalinamojo siurblio plūdinis jungiklis 23 Pirminis filtras 24 Šalinamojo siurblio tinklo kištukas 25 Šalinamojo siurblio įjungimo/išjungimo jungiklis 26 Lizdas 27 Šalinamojo siurblio įjungimo jungiklis 28 Pagrindinis jungiklis 29 Išmetamojo oro filtras 30 Stambių nešvarumų filtras / plokščiasis klostuotas filtras 31 Išleidimo žarna 32 Gaubtelis (GEKA-C sankaba) 33 Kabelio kablys 34 Duomenų lentelė Prietaisą galima naudoti 3 režimais: 1 Drėgnasis siurbimas su šalinamuoju si- urbliu 2 Drėgnasis siurbimas be šalinamojo si- urblio 3 Sausasis siurbimas Pastaba: Drėgnasis siurbimas galimas ir išjungus bei išmontavus šalinamąjį siurblį. Kaip išmontuoti šalinamąjį siurblį, nurodytą skyriuje „Sausasis siurbimas“. Paveikslas Išmontuokite šepetinį apvadą. Sumontuokite guminius apvadėlius. Pastaba: grublėta guminių apvadėlių pusė turi būti išorėje. Paveikslas Atsklęskite ir nuimkite siurblio galvą. Popierinį / medžiaginį filtro maišelį išim- kite traukdami žemyn. Uždėkite ir užsklęskite siurblio galvą. – Siurbdami drėgnus nešvarumus, būti- nai išimkite popierinį arba medžiaginį fil- tro maišelį. Paveikslas Atsklęskite ir nuimkite siurblio galvą. Išimkite membraninį filtrą. Uždėkite ir užsklęskite siurblio galvą. – Siurbdami drėgnus nešvarumus, būti- nai išimkite membraninį filtrą. Atidarykite filtro dangtelį. Išimkite plokščiąjį klostuotą filtrą. Sumontuokite stambių nešvarumų filtrą. Uždarykite filtro dangtelį taip, kad girdi- mai užsifiksuotų. Paveikslas Nuimkite gaubtelį (GEKA-C sankaba). Prijunkite šalinamąją žarną (nominalu- sis storis 3/4“ arba didesnė). Paveikslas Išleidimo žarna išleiskite purviną van- denį. Prietaiso dalys Naudojimo pradžia Drėgnas valymas Guminių apvadėlių uždėjimas Popierinio / medžiaginio filtro maišelio išėmimas Membraninio filtro išėmimas Stambių nešvarumų filtro montavimas Šalinamosios žarnos prijungimas Išleiskite purviną vandenį 194 LT– 3 DĖMESIO Siurbdami jokiu būdu neišimkite stambių nešvarumų siurbimo filtro. – Drėgnasis siurbimas be šalinamojo si- urblio: Rekomenduojama naudoti spe- cialų filtro maišelį (drėgną) (žr. skyrių "Filtravimo sistema"). – Pasiekus maksimalų skysčio kiekį, prie- taisas automatiškai išsijungia. – Baigę siurbti drėgnus nešvarumus: Plū- dę, talpyklą ir, jei reikia, šalinamąjį siur- blį išvalykite drėgna šluoste ir nusausin- kite. DĖMESIO Prieš sausąjį siurbimą: išmontuokite šalina- mąjį siurblį ir sumontuokite plokščiąjį klos- tuotą filtrą. Pastaba: Sausajam siurbimui visada nau- dokite plokščiąjį klostuotą filtrą. DĖMESIO Siurbimo metu niekada negalima pašalinti plokščiojo klostuoto filtro. – Siurbiant labai smulkias dulkes galima papildomai naudoti popierinį filtro mai- šelį, medžiaginį filtro maišelį arba mem- braninį filtrą. Ištraukite šalinamojo siurblio tinklo kiš- tuką. Atsklęskite ir nuimkite siurblio galvą. Paveikslas Išimkite šalinamojo siurblio kabelio laikiklį ir pakeiskite jį uždengiamąją plokštele. Priešfiltrį traukite per siurbimo atvamzdį ir pašalinkite. Atsukite šalinamojo siurblio užmauna- mąją veržlę. Šalinamąjį siurblį it plastikinį įdėklą išim- kite iš talpyklos. Paveikslas Vietoj šalinamosios žarnos sumontuo- kite gaubtelį. Uždėkite ir užsklęskite siurblio galvą. Pastaba: plokščiasis klostuotas filtras ne- tiekiamas kartu su prietaisu. Atidarykite filtro dangtelį.

Išimkite stambių nešvarumų filtrą. Sumontuokite plokščiąjį klostuotą filtrą. Uždarykite filtro dangtelį taip, kad girdi- mai užsifiksuotų. Paveikslas Išimkite guminius apvadėlius. Sumontuokite šepetėlių juosteles. Pastaba: popierinis ir medžiaginis filtro maišeliai netiekiami kartu su prietaisu. Paveikslas Atsklęskite ir nuimkite siurblio galvą. Uždėkite popierinį arba medžiaginį filtro maišelį. Uždėkite ir užsklęskite siurblio galvą. Pastaba: membraninis filtras netiekiamas kartu su prietaisu. Pastaba: eksploatuojant be popierinio ar medžiaginio filtro maišelio reikia būtinai naudoti membraninį filtrą, kad būtų apsau- gota siurbimo galvutė. Paveikslas Atsklęskite ir nuimkite siurblio galvą. Membraninį filtrą traukite per talpyklos kraštą. Uždėkite ir užsklęskite siurblio galvą. Pasukus reguliuojamąją varžtą laikro- džio rodyklės kryptimi: aukšta antgalio grindims padėtis. Pasukus reguliuojamąją varžtą prieš laikrodžio rodyklės kryptį: gili antgalio grindims padėtis. Paveikslas Siurblio žarna turi spaustukų sistemą. Gali- ma prijungti visus C-40/C-DN-40 priedus. Bendroji informacija Sausas valymas Bendroji informacija Šalinamojo siurblio išmontavimas Plokščiojo klostuoto filtro montavimas Šepetėlių juostelių montavimas Popierinio / medžiaginio filtro maišelio įdėjimas Membraninio filtro įdėjimas Antgalio grindims aukščio reguliatorius Jungiamasis spaustukas 195LT– 4 PAVOJUS Sužalojimų ir pažeidimų pavojus! Lizdas yra skirtas tik šalinamajam siurbliui tiesio- giai prijungti prie siurblio. Bet koks kitoks lizdo naudojimas yra neleistinas. Ištraukite įrenginio tinklo kištuką. A Įjungiklis B Išjungimo / tikrinimo mygtukas C Apsauginis jungiklis D Raudona kontrolinė lemputė Paspauskite įjungimo mygtuką (įsižie- bia raudona kontrolinė lemputė). Ap- sauginis išjungiklis paruoštas naudoti. Paspauskite apsauginio išjungiklio iš- jungimo / tikrinimo mygtuką (raudona kontrolinė lemputė užgęsta). Apsaugi- nis išjungiklis išsijungia. Paspauskite įjungimo mygtuką (įsižie- bia raudona kontrolinė lemputė). Ap- sauginis išjungiklis paruoštas naudoti. Pagrindiniu jungikliu įjunkite prietaisą. Nuolatinis didelių skysčių kiekių šalini- mas: Įjunkite šalinamąjį siurblį. Nuolat šalinkite skysčius ir atlikite valy- mą. Atsklęskite ir nuimkite siurblio galvą. Išimkite šalinamojo siurblio kabelio lai- kiklį. Priešfiltrį traukite per siurbimo atvamzdį ir pašalinkite. Ištuštinkite priešfiltrį. Įstatydami priešfiltrį įsiurbimo atvamz- džiu stumkite tol, kol priešfiltris įsirems į talpyklos sienelę. Įstatykite šalinamojo siurblio kabelio lai- kiklį. Uždėkite ir užsklęskite siurblio galvą. Jei reikia, išjunkite šalinamąjį siurblį. Pagrindiniu jungikliu išjunkite prietaisą. Paspauskite apsauginio išjungiklio iš- jungimo / tikrinimo mygtuką (raudona kontrolinė lemputė užgęsta). Apsaugi- nis išjungiklis išsijungia. Patraukite įrenginio tinklo kištuką. Ištuštinkite kamerą. Prietaisą iš vidaus ir išorės nusiurbkite ir nuvalykite drėgna šluoste. Elektros laidą suvyniokite aplink kablį ant stūmimo rankenos. Apvyniokite siurbimo žarną apie stūmi- mo rankeną. Prietaisą palikite sausoje, pašaliniams neprieinamoje patalpoje. 몇 ATSARGIAI Sužalojimų ir pažeidimų pavojus! Transpor- tuojant prietaisą, reikia atsižvelgti į jo svorį. Norėdami nešti prietaisą, kelkite už ran- kenos ir siurbimo vamzdžio. Transportuojant įrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų. 몇 ATSARGIAI Sužalojimų ir pažeidimų pavojus! Pastatant laikyti prietaisą, reikia atsižvelgti į prietaiso svorį. Šį prietaisą galima laikyti tik patalpose. Valdymas Prietaiso įjungimas Šalinimo ir valymo režimas Ištuštinkite priešfiltrį

Prietaiso išjungimas Po kiekvieno naudojimo Prietaiso laikymas Transportavimas Laikymas 196 LT– 5 PAVOJUS Prieš visus prietaiso priežiūros darbus iš- junkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo. Atidarykite filtro dangtelį. Pakeiskite stambių nešvarumų, plokš- čiąjį klostuotą arba išmetamojo oro filtrą. Uždarykite filtro dangtelį taip, kad girdi- mai užsifiksuotų. Atsklęskite ir nuimkite siurblio galvą. Išimkite šalinamojo siurblio kabelio lai- kiklį. Priešfiltrį traukite per siurbimo atvamzdį ir pašalinkite. Išvalykite pirminį filtrą. Įstatydami priešfiltrį įsiurbimo atvamz- džiu stumkite tol, kol priešfiltris įsirems į talpyklos sienelę. Įstatykite šalinamojo siurblio kabelio lai- kiklį. Uždėkite ir užsklęskite siurblio galvą. Atsklęskite ir nuimkite siurblio galvą. Drėgna šluoste nuvalykite plūdę. Uždėkite ir užsklęskite siurblio galvą. PAVOJUS Prieš visus prietaiso priežiūros darbus iš- junkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo. Įstatydami priešfiltrį įsiurbimo atvamz- džiu stumkite tol, kol priešfiltris įsirems į talpyklos sienelę. Maitinimo tinklo lizdą turi patikrinti elek- trikas. Įrenginio tinklo kištuką prijunkite prie kito maitinimo tinklo lizdo. Kreipkitės į klientų aptarnavimo tarnybą. Kreipkitės į klientų aptarnavimo tarnybą. Patikrinkite maitinimo tinklo lizdą ir sau- giklį. Patikrinkite įrenginio maitinimo kabelį ir kištuką. Paspauskite apsauginio jungiklio įjungi- mo mygtuką. Įjunkite prietaisą. Patikrinkite plūdę. Įjunkite šalinamąjį siurblį. Pašalinkite susidariusį kamščius iš siur- bimo antgalio, siurblio vamzdžio, siurbi- mo žarnos ar stambių nešvarumų / plokščiojo klostuoto filtro. Pakeiskite popierinį arba medžiaginį fil- tro maišelį. Tinkamai užfiksuokite filtro dangtelį. Membraninį filtrą išplaukite tekančiu vandeniu arba pakeiskite. Pakeiskite plokščiąjį klostuotą filtrą. Patikrinkite išleidimo žarnos sandarumą. Priešfiltrio ištuštinimas / valymas. Patikrinkite, ar tinkamai įstatytas plokš- čiasis klostuotas filtras. Patikrinkite, ar tinkamai įstatytas stam- bių nešvarumų filtras. Sumontuokite plokščiąjį klostuotą filtrą. Patikrinkite, ar tinkamai įstatytas plokš- čiasis klostuotas filtras. Pakeiskite plokščiąjį klostuotą filtrą. Priežiūra ir aptarnavimas Stambių nešvarumų filtro, plokščiojo klostuoto filtro arba išmetamojo oro filtro keitimas Priešfiltrio valymas Plūdės valymas Pagalba gedimų atveju Siurbimo galvutės nepavyksta uždėti Apsauginis jungiklis neįsijungia Įjungus siurblį, vėl išsijungia apsauginis jungiklis Siurblio turbina neveikia Siurblio turbina išsijungia Sumažėjo siurbimo jėga Siurbiant sausuoju būdu, dulkės patenka į išorę 197LT– 6 Patikrinkite įrenginio tinklo lizdą. Atlaisvinkite talpykloje užstrigusį plūdinį jungiklį. Atlaisvinkite siurblyje užstrigusį darba- ratį. Šalinamąją žarną nutieskite taip, kad ji nebūtų perlinkusi. Patikrinkite, ar šalinamoji žarna neužsi- kišusi. Jei negalite pašalinti gedimo, pateikite prietaisą patikrinti klientų aptarnavimo tarnybai. Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galio- jimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinka- mos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų ap- tarnavimo tarnybą pateikdami pirkimą pa- tvirtinantį kasos kvitą. Naudokite tik originalius priedus ir atsargi- nes dalis, taip užtikrinsite, kad prietaisas būtų eksploatuojamas patikimai ir be trikčių. Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com. Šiuo pareiškiame, kad toliau aprašyto apa- rato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičia- mas su mumis nepasitarus, ši deklaracija nebegalioja. 5.957-602 Pasirašantys asmenys yra įgalioti parduo- tuvės vadovybės. Dokumentaciją tvarkyti įgaliotas asmuo: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Faksas: [phone] Winnenden, 2017/01/01 Šalinamasis siurblys neveikia Šalinamasis siurblys perpumpuoja mažai skysčio Klientų aptarnavimo tarnyba Garantija Priedai ir atsarginės dalys ES atitikties deklaracija Gaminys: Drėgno ir sauso valymo siur- blys Tipas: 1.146-xxx Specialios ES direktyvos: 2006/42/EB (+2009/127/EB) 2014/30/ES 2011/65/ES Taikomi darnieji standartai: EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Taikomi nacionaliniai standartai:

Chief Executive Officer Head of Approbation 198 LT– 7 Techniniai duomenys NT 611 MWF Tinklo įtampa V 230 Dažnis Hz 1~ 50 Maks. galia W 2350 Galia (visa) W 2000 Nominalioji galia W 1200 Šalinamojo siurblio galia W 800 Kameros talpa l 55 Skysčio užpildymo lygis l 42 Oro kiekis (maks.) l/s 56 Subatmosferinis slėgis (maks.) kPa (mbar) 23,5 (235) Saugiklio rūšis -- IPX4 Apsaugos klasė -- I Siurbimo žarnos jungtis (C-DN/C-ID) mm 40 Ilgis x plotis x aukštis mm 570 x 430 x 860 Tipinė eksploatacinė masė kg 23,0 Aplinkos temperatūra (maks.) °C +40 Nustatytos vertės pagal EN 60335-2-69 Garso slėgio lygis L

dB(A) 1 Delno/rankos vibracijos poveikis m/s
