Produkto tipas	Gartraukis
Prekės ženklas	Elica
Modelis	Galaxy P 80 XW
Plotis	80 cm
Maitinimas	230 V / 50 Hz (pagal vardinę lentelę)
Apšvietimo galia	2 × halogeniniai 12 V - 20 W max, G4
Greičių skaičius	4 (iš jų 1 intensyvi su laikmačiu)
Išmetimo tipas	Ištraukiamas arba recirkuliacinis (su anglies filtru pasirinktinai)
Išmetimo jungties skersmuo	Nustatomas pagal flanšą (nenurodyta)
Riebalų filtras	Metalinis, plaunamas indaplovėje
Anglies filtras	Pasirinktinis, plaunamas arba ne pagal versiją, keisti kas 4 mėnesius daugiausiai
Filtro prisotinimo indikatorius	Taip (40 val. riebalų filtrui, 160 val. anglies filtrui)
Išjungimo uždelsimas	Taip, reguliuojamas nuo 5 iki 20 minučių pagal greitį
Minimalus saugos atstumas (elektrinė viryklė)	50 cm
Minimalus saugos atstumas (dujinė/mišri viryklė)	65 cm (arba daugiau, jei nurodo viryklės gamintojas)
Montavimo tipas	Sieninė arba po spintele
Medžiaga	Nenurodyta (tikriausiai nerūdijantis plienas)
Svoris	Nenurodyta
Naudojimas	Tik buityje
Apsaugos klasė	Nenurodyta

Dažnai užduodami klausimai - Galaxy P 80 XW ELICA

Kaip įrengti gartraukį Elica Galaxy P 80 XW ?

Laikykitės ne mažesnio kaip 50 cm ( elektrinė viryklė) arba 65 cm (dujinė/mišri) atstumo tarp gartraukio ir virimo paviršiaus. Naudokite pateiktus kaiščius, pritaikytus prie sienos. Išmetimo versijai numatykite tinkamo skersmens ortakį pagal flanšą. Prieš bet kokius veiksmus atjunkite prietaisą.

Kokie yra galimi veikimo režimai?

Gartraukis gali veikti ištraukimo režimu (ištraukimas į lauką) arba recirkuliaciniu režimu (su aktyvintos anglies filtru). Recirkuliaciniam režimui reikia įsigyti pasirinktinį anglies filtrą.

Kaip valyti riebalų filtrus?

Metaliniai riebalų filtrai valomi kartą per mėnesį rankomis su neagresyviu plovikliu arba indaplovėje žemoje temperatūroje ir greitame cikle. Plovimas indaplovėje gali pakeisti filtro spalvą, tačiau nepaveiks jo efektyvumo.

Kada ir kaip pakeisti anglies filtrą?

Anglies filtrą reikia keisti kas 4 mėnesius (neplaunamas) arba plauti kas 2 mėnesius (plaunamas) karštu vandeniu arba indaplovėje 65°C temperatūroje, po to džiovinti orkaitėje 10 minučių 100°C temperatūroje. Vidinis pamušalas keičiamas kas 3 metus.

Kaip įjungti arba išjungti anglies filtro prisotinimo signalą?

Išjungus gartraukį, laikykite nuspaudę mygtuką T4 5 sekundes. Lemputės rodo filtrų būseną. Jei 2 lemputė mirksi 2 sekundes, anglies signalas įjungtas; jei ji užgęsta – išjungtas. Pypčiojimas patvirtina veiksmą.

Ką daryti, jei apšvietimas neveikia?

Pirmiausia patikrinkite, ar halogeninės lemputės (12 V - 20 W max, G4) yra tinkamai įstatytos. Jei jos sugedusios, pakeiskite mažu atsuktuvu nuėmę gaubtą. Lieskite lemputes šluoste, kad neliktų pėdsakų.

Kaip naudoti automatinio išjungimo uždelsimą?

Paspauskite mygtuką T4, kad įjungtumėte uždelsimą. Trukmė priklauso nuo greičio: 20 min V1, 15 min V2, 10 min V3, 5 min V4 (intensyvus). Veikiant laikmačiui, mygtukai T2/T3 atšaukia uždelsimą ir keičia greitį.

Kokia yra atstatymo procedūra po filtrų valymo?

Išvalę ar pakeitę filtrus, laikykite nuspaudę mygtuką T4 5 sekundes, kol pasigirs pypčiojimas ir mirksėjimas sustos. Dviems filtrams pakartokite du kartus: pirmiausia anglies, paskui riebalų.

Ar gartraukį galima naudoti be riebalų filtro?

Ne, gartraukis niekada neturi veikti be tinkamai sumontuoto riebalų filtro arba grotelių. Tai gali sukelti gaisro pavojų ir pažeisti variklį.

Kokios yra rizikos nesilaikant saugos instrukcijų?

Nesilaikant reguliaraus valymo, minimalaus saugos atstumo ar draudimo kepti po gartraukiu gali kilti gaisras, elektros smūgis arba negrįžtamų pažeidimų. Gamintojas neprisiima jokios atsakomybės dėl neatsargumo.

NAUDOJIMO INSTRUKCIJA Galaxy P 80 XW ELICA

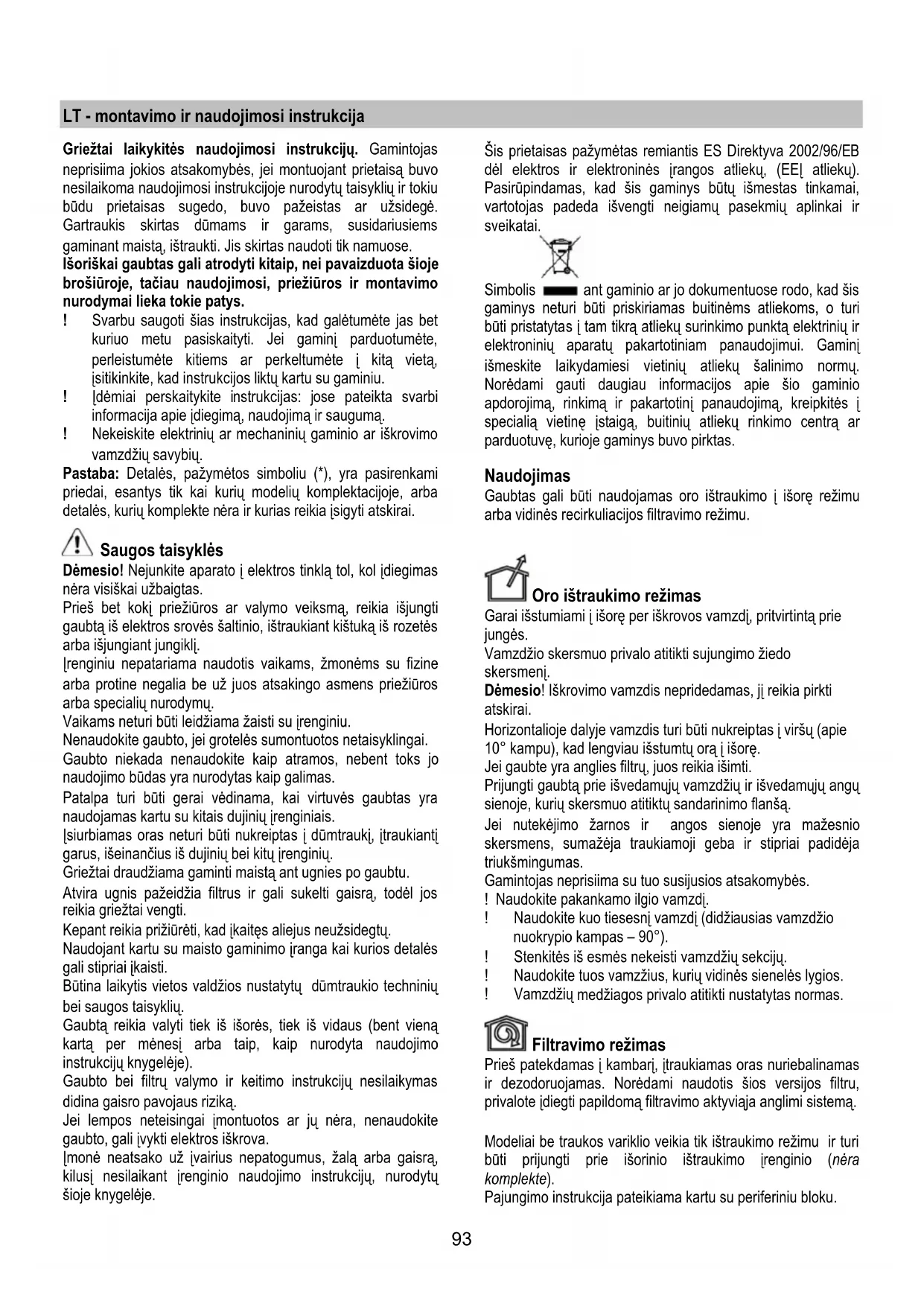

LT montavimo ir naudojimosi instrukcija

LT - montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

! Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gamini parduotumėte, perleistumėte kitiems ar perkeltumėte i kitą vieta, įsitikinkite, kad instrukcijos liktu kartu su gaminiu.
! Idémiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie jdiegima, naudojima ir sauguma.
! Nekeiskite elektrinių ar mechaninių gaminio ar iškrovimo vamzdžių savybių.

Pastaba: Detalės, pažymėtos simboliu (*), yra pasirenkami priedai, esantys tik kai kurių modelių komplektacijoje, arba detalės, kurių komplekte nėra ir kurias reikia įsigyti atskirai.

Saugos taisyklės

Dėmesio! Nejunkite aparato i elektros tinklą tol, kol įdiegimas nėra visiškai užbaigtas.

Prieš bet kokį priežiūros ar valymo veiksmą, reikia išjungti gaubtą iš elektros srovės šaltinio, ištraukiant kištuką iš rozetės arba išjungiant jungiklj.

Irenginiu nepatariama naudotis vaikams, žmonėms su fizine arba protine negalia be už juos atsakingo asmens priežiūros arba specialių nurodymų.

Vaikams neturi būti leidžiama žaisti su jrenginiu.

Nenaudokite gaubto, jei grotelès sumontuotos netaisyklingai.

Gaubto niekada nenaudokite kaip atramos, nebent toks jo naudojimo būdas yra nurodytas kaip galimas.

Patalpa turi būti gerai vėdinama, kai virtuvės gaubtas yra naudojamas kartu su kitais dujinių įrenginiais.

Isiurbiamas oras neturi būti nukreiptas [dūmtraukj, įtraukiantį garus, išeinančius iš dujinių bei kitų įrenginių.

Griežtai draudžiama gaminti maistą ant ugnies po gaubtu.

Atvira ugnis pažeidžia filtrus ir gali sukelti gaisrą, todėl jos reikia griežtai vengti.

Kepant reikia prižiūrėti, kad įkaitęs aliejus neužsidegtų.

Naudojant kartu su maisto gaminimo įranga kai kurios detalės gali stipriai įkaisti.

Būtina laikytis vietos valdžios nustatytų dūmtraukio techninių bei saugos taisyklių.

Gaubta reikia valyti tiek iš išorės, tiek iš vidaus (bent vieną kartą per mėnesį arba taip, kaip nurodyta naudojimo instrukcijų knygelėje).

Gaubto bei filtrų valymo ir keitimo instrukciju nesilaikymas didina gaisro pavojaus riziką.

Jei lempos neteisingai jmontuotos ar jų nėra, nenaudokite gaubto, gali įvykti elektros iškrova.

Imonė neatsako už įvairius nepatogumus, žalą arba gaisra, kilusi nesilaikant įrenginio naudojimo instrukciju, nurodytu šioje knygelėje.

Šis prietaisas pažymėtas remiantis ES Direktyva 2002/96/EB dėl elektros ir elektroninės įrangos atlieku, (EEI atlieku). Pasirūpindamas, kad šis gaminys būtu išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas i tam tikrą atlieku surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atlieku šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojima, rinkima ir pakartotinį panaudojima, kreipkitės i specialią vietinę įstaiga, buitinių atlieku rinkimo centra ar parduotuvę, kurioje gaminys buvo pirktas.

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Oro ištraukimo režimas

Garai išstumiami i išorę per iškrovos vamzdį, pritvirtinta prie jungės.

Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmenj.

Dèmesio! Iškrovimo vamzdis nepridedamas, jì reikia pirkti atskirai.

Horizontalioje dalyje vamzdis turi būti nukreiptas i viršų (apie 10° kampu), kad lengviau išstumtų orą i išorę.

Jei gaubte yra anglies filtrų, juos reikia išimti.

Prijungti gaubta prie išvedamuju vamzdžių ir išvedamuju angų sienoje, kurių skersmuo atitiktų sandarinimo flanšą.

Jei nutekėjimo žarnos ir angos sienoje yra mažesnio skersmens, sumažėja traukiamoji geba ir stipriai padidėja triukšmingumas.

Gamintojas neprisiima su tuo susijusios atsakomybės.

! Naudokite pakankamo ilgio vamzdj.

! Naudokite kuo tiesesni vamzdj (didžiausias vamzdžio nuokrypio kampas – 90°).
! Stenkitės iš esmės nekeisti vamzdžių sekciju.
! Naudokite tuos vamzžius, kurių vidinės sienelės lygios.
! Vamzdžių medžiagos privalo atitikti nustatytas normas.

Filtravimo režimas

Prieš patekdamas i kambarj, itraukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote įdiegti papildomą filtravimo aktyviaja anglimi sistemą.

Modeliai be traukos variklio veikia tik ištraukimo režimu ir turi būti prijungti prie išorinio ištraukimo įrenginio (nėra komplekte).

Pajungimo instrukcija pateikiama kartu su periferiniu bloku.

Irengimas

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 50cm, o jei viryklė dujinė ar kombinuota – 65cmo jei viryklė dujinė ar kombinuota.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Prijungimas prie elektros tinklo

Itampa elektros tinkle turi atitikti įtampa, nurodyta etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubta į rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

Dėmesio! Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Prie gaubto pridedamas specialus maitinimo kabelis. Jei pastebėjote, kad kabelis yra pažeistas, nedelsiant kreipkitės i techninės pagalbos centra dėl kabelio keitimo.

Montavimas

Prieš pradedami jrengimą:

• Patikrinkite, ar jsigyto gaminio dydis tinka pasirinktai jrengimo vietai.
• Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra komplekte, (taip pat žiūrėkite atitinkamą pastraipą). Jį (juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo režimu.
• Patikrinkite (transportavimo tikslais), ar gaubto viduje nėra įrangos detalių (pavyzdžiui, maišelių su varžtais, garantijų ir t.t.), jas išimkite ir saugokite.
• Jei jmanoma, atjunkite ir pašalinkite po gaubtu ir aplink jo jrengimo vietą esančius baldus, kad būtų galima geriau prieiti prie lubų/sienos, kur gaubtas bus jrengtas. Priešingu atveju kiek jmanoma saugokite baldus ir visas jrengimui reikalingas dalis. Pasirinkite lygų paviršių ir uždenkite jį apsaugine danga, ant jos padėkite gaubtą ir įrangos detales.
• Patikrinkite, ar šalia gaubto įrengimo vietos (taip pat ir šalia sumontuoto gaubto vietos) yra prieiga prie elektros lizdo ir ar įmanoma prijungti prie garų ištraukimo į išorę įrenginio (tik ištraukimo režimui).
• Atlikite visus reikalingus mūrijimo darbus (pvz.: elektros lizdo įrengimas ir/ar angos, skirtos ištraukiamajam vamzdžiui, išpjovimas).

Jei prie gaubto yra tvirtinimo pleištai, pritaikyti daugumai sienu/lubu, vis tiek reikia iškviesti kvalifikuotą specialistą, kuris patikrintu, ar medžiagos pritaikytos tam sienu/lubu tipui. Sienos/lubos turi būti pakankamai storos, kad išlaikytu gaubto svorj.

Veikimas

Virtuvėje susikaupus dideliam garų kiekiui, naudokite didžiausią greitį. Patartina ijungti ištraukimą prieš 5 minutes pradedant gaminti, o baigus gaminti palikti veikti dar apie 15 minučių.

○ (- 1 2 3 4 +) ⚽ | | | | | T1 T2 T3 T4

T1. Šviesos jjungimo/išjungimo (ON/OFF) jungiklis

T2. Greičio mažinimo mygtukas

Spaudžiant mygtuką „T2“, greitis mažinamas nuo 4 (intensyvaus) greičio iki 1 greičio.

Paspaudus mygtuka „T2“, kai prietaisas veikia 1 greičiu, gaubtas pereina i išjungties (OFF) büseną.

T3 Greičio didinimo mygtukas

Paspaudus mygtuką „T3“, gaubtas (išjungties (OFF) būsenoje) pradeda veikti 1 greičiu.

Spaudžiant mygtuką (gaubtas veikimo (ON) būsenoje), variklio greitis didinamas nuo 1 greičio iki 4 (intensyvaus) greičio.

Prietaisui veikiant tam tikru greičiu, užsidega atitinkamas šviesos diodas.

1 greitis: 1 šviesos diodas
2 greitis: 2 šviesos diodas
3 greitis: 3 šviesos diodas

Intensyvus greitis: 4 (mirksintis) šviesos diodas

Prietaisas veikia intensyviu greičiu tam tikrą nustatytą laiką. Standartinė intensyvaus greičio trukmė yra 5 minutės, kurioms praėjus gaubtas toliau veikia 2 greičiu.

Norėdami nutraukti funkciją nesibaigus nustatytam laikui, paspauskite mygtuką „T2“: gaubtas toliau veiks 3 greičiu.

T4 Veikimo laikmatis

Veikimo laikmatis jungiamas, paspaudžiant mygtuka „T4“; pasibaigus nustatytam veikimo laikui, gaubtas išsijungia.

Nustatytas veikimo laikas taip pasiskirsto:

1 greitis: 20 minučių (1 mirksintis šviesos diodas)
2 greitis: 15 minučių (2 mirksintis šviesos diodas)
3 greitis: 10 minučių (3 mirksintis šviesos diodas)
4 greitis: 5 minutės (4 mirksintis šviesos diodas)

Kai laikmatis veikia, paspaudus mygtuka „T2“, nutraukiamas nustatytas veikimo laikas, o greitis sumažėja.

Paspaudus mygtuką „T3“, nutraukiamas nustatytas veikimo laikas, o greitis padidėja.

Paspaudus mygtuką „T4“, nutraukiamas nustatytas veikimo laikas, išlaikant nustatytą greitį.

Riebalų filtro prisotinimo indikacijos sistema

Po 40 veikimo valandu pradeda mirksėti 1 šviesos diodas.

Kai pasirodo šis signalas, reikia plauti jrengta riebalu filtra.

Norėdami atstatyti indikacijos sistema i pradinę būsena, paspauskite ir palaikykite nuspaudę mygtuka „T4“ 5 sekundes.

Gaubtas išleis garsinį signalą (byp), o 1 šviesos diodas nustos mirksėti.

Anglies filtro prisotinimo indikacijos sistema

Po 160 veikimo valandų pradeda mirksėti 2 šviesos diodas. Kai pasirodo šis signalas, reikia pakeisti įrengtą anglies filtrą. Norėdami atstatyti indikacijos sistemą į pradinę būsena, paspauskite ir palaikykite nuspaudę mygtuką „T4“ 5 sekundes. Gaubtas išleis garsinį signalą (byp), o 2 šviesos diodas nestos mirksėti.

Jeigu tuo pat metu signalizuojami abu filtrai, 1 ir 2 šviesos diodai mirksi pakaitomis.

Indikacijos sistemos atstatomos i pradinę būseną 2 kartus atlikus pirmiau aprašytą procedūrą.

Pirmą kartą atstatoma anglies filtro indikacijos sistema, antrą kartą – riebalų filtro indikacijos sistema.

Standartiškai anglies filtro indikacijos sistema būna neijungta. Jeigu gaubtas naudojamas filtravimo režimu, būtina ijungti anglies filtro indikacijos sistema.

Anglies filtro indikacijos sistemos jjungimas:

Nustatykite gaubto išjungties büseną (OFF), paspauskite ir palaikykite nuspaudę mygtuka „T4“ 5 sekundes.

Vos paspaudus mygtuka, užsidegs tuo metu jjungtos filtro indikacijos sistemos šviesos diodas.

Gaubtas išleis garsinį signalą (byp), o 2 šviesos diodas mirksės 2 sekundes.

1 ir 2 šviesos diodai degs maždaug 2 sekundes, kol gaubtas griš i išjungties (OFF) būseną.

Anglies filtro indikacijos sistemos išjungimas:

Nustatykite gaubto išjungties büseną (OFF), paspauskite ir palaikykite nuspaudę mygtuka „T4“ 5 sekundes.

Vos paspaudus mygtuka, užsidegs tuo metu jjungto filtro indikacijos sistemos šviesos diodas.

Gaubtas išleis garsinį signalą (byp), o 2 šviesos diodas išsijungs.

1 šviesos diodas degs maždaug 2 sekundes, kol gaubtas griš i išjungties (OFF) būseną.

Priežiūra

Dėmesio! Prieš valydami prietaisą, išjunkite jį iš elektros tinklo. Ištraukite kištuką iš rozetės arba išjunkite pagrindinį namų elektros jungiklj.

Valymas

Gaubtą reikia nuolat valyti (bent jau taip pat dažnai kaip ir prižiūrint riebalų filtrus), tiek iš vidaus, tiek ir iš išorės. Valymui naudoti šluostę, suvilgytą skystu neutraliu valikliu.

Nenaudokite abrazyvinių valymo priemonių.

Dėmesio: netinkamai valant prietaisą bei nesilaikant filtrų keitimo normų gali kilti gaisro pavojus. Todėl rekomenduojama laikytis pateiktų nurodymų. Gamintojas neprisiima jokios atsakomybės už gaisrą bei galimus variklio gedimus, kilusius dėl netinkamos priežiūros arba dėl šių nurodymų nesilaikymo.

Nuo riebalų saugantis filtras

Filtrą valykite kartą per mėnesį (ar kai filtrų perpildymo indikacijos sistema, jei tokia numatyta turimame modelyje, rodo tokią būtinybę). Valykite švelniais valikliais rankiniu būdu ar indaplovėje pagal atitinkamą temperatūrą ir trumpuoju ciklu. Plaunant metalinį nuo riebalų sauganti filtra indaplovėje, jis gali prarasti spalva, bet jo filtravimo savybės išliks nepakitusios.

Norėdami išmontuoti riebalų filtra, patraukite spyruoklinę atkabinimo rankeną. 10-30 pav.

Anglies filtras (tik filtravimo režimu)

29 pav.

Naikina nemalonius kvapus, atsirandančius maisto gaminimo metu.

Aktyviosios anglies filtrai gali būti dviejų tipų:

• Plaunamas aktyviosios anglies filtras.
• Neplaunamas aktyviosios anglies filtras.

Plaunamas aktyviosios anglies filtras

Anglies filtrą plaukite kas du mėnesius (ar kai filtrų perpildymo indikacijos sistema, jei tokią numatyta turimame modelyje, rodo tokią būtinybę) karštu vandeniu su atitinkamais plovikliais arba indaplovėje 65°C temperatūroje (plaunant indaplovėje, nustatykite pilną plovimo ciklą, plaukite atskirai nuo kitų indu).

Pašalinkite vandens perteklių nepažeisdami filtro, po to nuimkite kempinėlę, esančią plastmasinio karkaso viduje, ir 10 minučių įdėkitę ją i iki 100°C įkaitintą orkaitę, kad visai išdžiūtu.

Keiskite kempinėlę kas 3 metus ir kiekvieną kartą pažeidus audinį.

Neplaunamas aktyviosios anglies filtras

Anglies filtras prisipildo naudojant jī ilgā laika, priklausomai nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet koku atveju, kapsulę reikia keisti mažiausiai kas keturis mėnesius.

NEGALIMA plauti ar regeneruoti.

Montavimas

Iš pradžių prikabinkite aktyviosios anglies filtro galinę dalį prie metalinio gaubto kabliuko, o tada filtro priekį pritvirtinkite prie dviejų rankenėlių.

Išmontavimas

Išimkite aktyviosios anglies filtrą 90° kampu sukdami rankenėles, kurios jī prilaiko prie gaubto.

Lempų keitimas

31 pav.

Išjunkite prietaisą iš elektros tinklo.

Dèmesio! Prieš liesdami lempas, jsitikinkite, kad jos atvésusios.

1. Ištraukite apsauginę plokštelę atkeldami ją mažu plokščiu atsuktuvu ar panašiu įrankiu.
2. Pakeiskite neveikiančia lempa.
   Naudokite tik halogenines 12V -20W (daugiausia) lempas G4, saugokitės, kad nepaliestumėte jų rankomis.
3. Idėkite apsauginę plokštelę (pritvirtinus turi pasigirsti spragtelėjimas).
   Jei apšvietimas neveiks, prieš kviesdami techninę pagalbą, patikrinkite, ar lempas įstatėte teisinga pozicija.
