ELITE 14 PRF0037989B - Virtuvės gartraukis ELICA - Nemokama naudojimo instrukcija

Produkto tipas	Ištraukimo / filtravimo gartraukis
Prekės ženklas	ELICA
Modelis	ELITE 14 PRF0037989B
Naudojimo versija	Ištraukimo (išorinis išmetimas) arba filtravimo (vidinis recirkuliavimas su anglies filtru)
Greičių skaičius	3 (Išjungimas, 1 greitis, 2 greitis, 3 greitis)
Apšvietimas	3 W lemputė, E14 lizdas, 230 V įtampa
Riebalų filtras	Metalinis, plaunamas indaplovėje (valomas kas mėnesį)
Aktyvintos anglies filtras	Reikalingas filtravimo versijoje, keisti kas 4 mėnesius
Maitinimas	230 V ~ 50 Hz (pagal techninę lentelę)
Montavimo tipas	Įmontuojamas į spintelę
Minimalus saugos atstumas	50 cm virš elektrinės viryklės, 65 cm virš dujinės/ mišrios viryklės
Medžiaga	Nerūdijantis plienas (apytiksliai)
Valdymas	Mechaniniai jungikliai: šviesa ĮJUNGTA/IŠJUNGTA, greičiai 1-3
Išmetimo jungties skersmuo	Nenurodyta, naudokite ant jungties flanšo nurodytą skersmenį
Pridedami priedai	Naudojimo instrukcija, tvirtinimo varžtai, riebalų filtras(-ai)
Rekomenduojama priežiūra	Kas mėnesį valyti išorę drėgna šluoste ir neutraliu plovikliu
Elektros energijos suvartojimas	Nenurodyta
Svoris	Nenurodyta
Matmenys	Nenurodyta

Dažnai užduodami klausimai - ELITE 14 PRF0037989B ELICA

Kaip išvalyti riebalų filtrą?

Metalinis riebalų filtras turi būti valomas bent kartą per mėnesį. Galite jį plauti rankomis su neagresyviu plovikliu arba indaplovėje žemoje temperatūroje ir greitu ciklu. Norėdami išimti, patraukite spyruoklinę atkabinimo rankenėlę.

Kada keisti aktyvintos anglies filtrą?

Aktyvintos anglies filtras turi būti keičiamas ne rečiau kaip kas 4 mėnesius, nes jo negalima valyti ar regeneruoti. Jis naudojamas tik filtravimo versijoje (vidinis recirkuliavimas).

Kokią lemputę naudoti apšvietimui?

Naudokite 3 W lemputę su E14 lizdu ir 230 V įtampa. ILCOS D kodas yra DRGSB/C/UB-3/27/1B-230-E14-55.

Kaip sumontuoti gartraukį ištraukimo versijoje?

Ištraukimo versijoje garai šalinami į išorę per išmetimo kanalą (nepridedamas), pritvirtintą prie jungties flanšo. Kanalo skersmuo turi atitikti flanšo skersmenį. Nuimkite anglies filtrą, jei jis yra.

Koks minimalus atstumas tarp gartraukio ir viryklės?

Minimalus atstumas yra 50 cm elektrinei viryklei ir 65 cm dujinei ar mišriai viryklei. Laikykitės didesnio atstumo, jei viryklės gamintojas tai nurodo.

Ką daryti, jei apšvietimas neveikia?

Prieš kreipdamiesi į techninės priežiūros tarnybą, patikrinkite, ar lemputės yra tinkamai įstatytos į jų lizdus. Jei problema išlieka, pakeiskite lemputes naujomis to paties tipo.

Ar galiu naudoti gartraukį be filtrų?

Ne, niekada nenaudokite gartraukio be tinkamai sumontuotos grotelės ir be riebalų filtrų. Filtrų nebuvimas gali sugadinti prietaisą ir sukelti gaisro pavojų.

Kaip sumažinti gartraukio triukšmą?

Norėdami sumažinti triukšmą, gaminimo metu naudokite minimalų greitį, o pereikite prie didesnių greičių tik esant stipriems dūmams. Įsitikinkite, kad išmetimo kanalas yra rekomenduojamo didžiausio skersmens ir turi kuo mažiau posūkių.

Ar gartraukį galima naudoti su laikmačiu ar nuotolinio valdymo pultu?

Ne, gartraukis negali būti įjungiamas per programatorių, laikmatį ar nuotolinio valdymo sistemą, kuri jį įjungtų automatiškai. Naudokite tik rankinius jungiklius.

Kaip išvalyti išorę?

Naudokite tik drėgną šluostę su neutraliais skystais plovikliais. Nenaudokite abrazyvinių įrankių, alkoholio ar agresyvių produktų. Taip pat venkite deginti maistą po gartraukiu.

NAUDOJIMO INSTRUKCIJA ELITE 14 PRF0037989B ELICA

LT Montavimo ir naudojimosi instrukcija

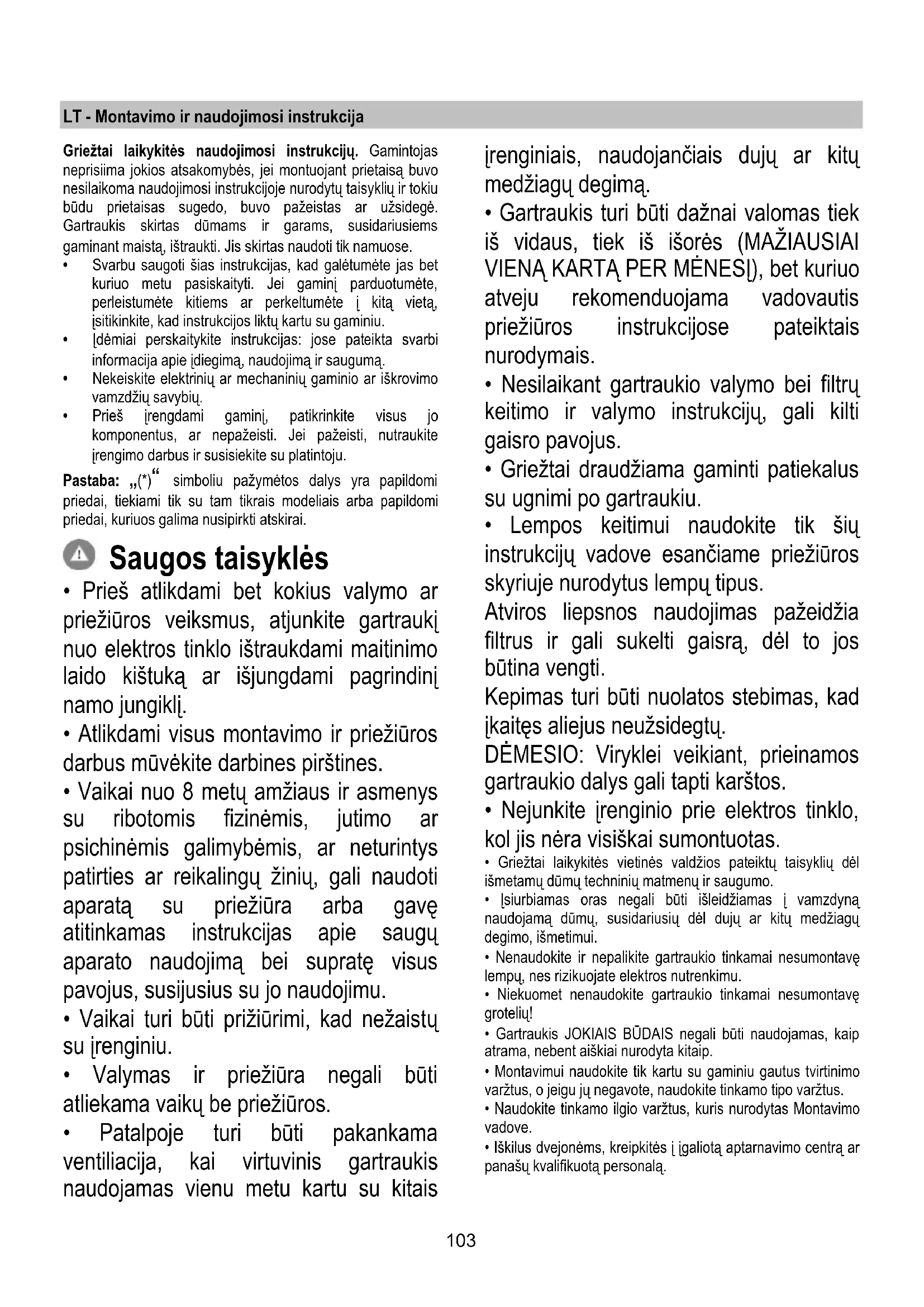

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

• Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gamini parduotumėte, perleistumėte kitiems ar perkeltumėte i kitą vieta, įsitikinkite, kad instrukcijos liktu kartu su gaminiu.
• Idėmiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie įdiegimą, naudojimą ir saugumą.
• Nekeiskite elektrinių ar mechaninių gaminio ar iškrovimo vamzdžių savybių.
• Prieš jrengdami gamini, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite jrengimo darbus ir susisiekite su platintoju.

Pastaba: „(*)" simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklès

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklj.
• Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbines pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.

- Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.

- Valymas ir priežiūra negali būti atliekama vaikų be priežiūros.

- Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais

jrenginiais, naudojančiais duju ar kitu medžiagų degimą.

• Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAL VIENA KARTA PER MĖNESI), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.

- Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus.

- Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.

- Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisra, dėl to jos būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DÉMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.

- Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.

- Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.

- Įsiurbiamas oras negali būti išleidžiamas į vamzdyną naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų degimo, išmetimui.

- Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempų, nes rizikuojate elektros nutrenkimu.

- Niekuomet nenaudokite gartraukio tinkamai nesumontavę grotelių!

- Gartraukis JOKIAIS BÜDAIS negali būti naudojamas, kaip atrama, nebent aiškiai nurodyta kitaip.

- Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.

- Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.

- Iškilus dvejonėms, kreipkitės į igaliotą aptarnavimo centra ar panašų kvalifikuotą personalą.

⚠️ DÈMESIO!

• Netinkamai sumontavus varžtus ir kitas tvirtinimo detales nurodytas šiose instrukcijose, gali kilti pavojų su elektra.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotoliniu valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu prietaisu.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atlieku, (EE[ atlieku). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojima, rinkimą ir pakartotinį panaudojima, kreipkitės į specialią vietinę įstaigą, buitinių atliekų rinkimo centraų ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, ijkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsuotają veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugėrimo efektyvumą, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtro(-us) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšma.

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Versija su siurbimo iranga

Garai išstumiami i išorę per iškrovos vamzdį, pritvirtintą prie jungės.

⚠️ DÈMESIO!

Iškrovimo vamzdis nepridedamas, jj reikia pirkti atskirai. Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmeni.

⚠️ DÈMESIO!

Jei gaubte yra anglies filtrų, juos reikia išimti.

Prijungti gaubtą prie išvedamuju vamzdžių ir išvedamuju angų sienoje, kurių skersmuo atitiktų sandarinimo flanšą.

! Naudokite pakankamo ilgio vamzdj.

! Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio nuokrypio kampas – 90°).

! Stenkitės iš esmės nekeisti vamzdžių sekciju.

Dèmesio! Jei gaubte yra anglies filtru, būtinai juos pašalinkite

Versija su filtru

Prieš patekdamas i kambarj, itraukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote idiegti papildomą filtravimo aktyviaja anglimi sistema.

Dèmesio! Jei gaubte nėra anglies filtrų, juos reikia užsakyti ir įmontuoti prieš naudojimą.

Irengimas

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 50cm, o jei viryklė dujinė ar kombinuota – 65cmo jei viryklė dujinė ar kombinuota.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Prijungimas prie elektros tinklo

Itampa elektros tinkle turi atitikti įtampa, nurodyta etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubta i rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

DÉMESIO!

Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Prie gaubto pridedamas specialus maitinimo kabelis. Jei pastebėjote, kad kabelis yra pažeistas, nedelsiant kreipkitės i techninės pagalbos centrą dėl kabelio keitimo.

Montavimas

Prieš pradedami jrengima:

• Patikrinkite, ar jsigyto gaminio dydis tinka pasirinktai jrengimo vietai.
• Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra komplekte, (taip pat žiūrėkite atitinkamą pastraipą). Jį (juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo režimu.

- Patikrinkite (transportavimo tikslais), ar gaubto viduje nėra įrangos detalių (pavyzdžiui, maišelių su varžtais, garantijų ir t.t.), jas išimkite ir saugokite.

Šis gaubtas sukurtas, kad būtų patalpintas spintoje ar kitokioje atramoje.

Veikimas

Gaubte yra valdymo skydelis su ištraukimo greičio parinkimu ir šviesos jungikliu, kuriuo galima valdyti kepimo ploto šviesas.

a. Šviesos jungiklis ON/OFF.

b. 1 greičio išjungiklis OFF
c. 2 greičio perjungiklis
d. 3 greičio perjungiklis

Priežiūra

Valymas

Valymui naudokite TIK šluostę, suvilgytą skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuo riebalų saugantis filtras

10-21 pav.

Turi būti valomas vieną kartą per mėnesį švelniais valikliais, rankiniu būdu ar indaplovėje atitinkamoje temperatūroje ir trumpuoju ciklu.

Plaunant metalini nuo riebalu sauganti filtrą indaplovėje, jis gali prarasti spalva, bet jo filtravimo savybės išliks nepakitusios

Norėdami išmontuoti riebalų filtra, patraukite spyruoklinę atkabinimo rankeną.

Anglies filtras (tik filtravimo režimu)

20 pav.

Naikina nemalonius kvapus, atsirandančius maisto gaminimo metu.

Anglies filtras prisipildo naudojant jī ilgā laikā, priklausomai nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet koku atveju, kapsule reikia keisti mažiausiai kas keturis mėnesius. NEGALIMA plauti ar regeneruoti.

Nuimkite riebalų filtrus.

Iš abiejų pusių įstatykite anglies filtrus ir pritvirtinkite juos prie dūmtraukio.

Istatykite riebalų filtrus i savo vieta.

Lempų keitimas

Išjunkite prietaisą iš elektros tinklo.

Dèmesio! Prieš liesdami lempas, jsitikinkite, kad jos atvésusios.

Visiškai ištraukite stalčių.

Norėdami pasiekti lempoms skirtą ertmę, nuimkite ištraukimo groteles.

Išimkite sugedusią lempą ir pakeiskite ją nauja (žr. tolesnę lentelę):

Lempa	Galingumas (W)		Cokolis
	3		E14
Itampa (V)		Matmenys (mm)
230		55 (siūlų šviesos centras)
ILCOS D kodas (pagal IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Idèkite groteles.

Jei apšvietimas neveiks, prieš kviesdami techninę pagalba, patikrinkite, ar lempas istatėte teisinga pozicija.
