NAUDOJIMO INSTRUKCIJA SL63HX52CE SIEMENS

1.2 Simbolių paaiškinimas 581

1.2.1 Pavojaus lygiai....581

1.2.2 Pavojaus simboliai 581

1.2.3 Ispėjimų struktūra....582

1.2.4 Bendrieji simboliai 582

Sauga....583

2.1 Bendrosios saugos instrukcijos....583

2.1.1 Visi buitiniai prietaisai 583

Irankiai ir pagalbinės priemonės.... 584

Remontas 585

4.1 Stalviršio keitimas....585

4.1.1 Stalviršio nuémimas 585

4.1.2 Stalviršio uždėjimas 585

4.2 Krepšio sistemos įdéjimas.... 586

4.2.1 Skirtuko slankiklio jdėjimas 86 cm modelyje....586

4.2.2 Puodelio laikiklio spaustuko jdėjimas....586

4.2.3 Garintuvo jdėklo jdėjimas 587

4.3 Stalčiaus „varioDrawer“ keitimas 588

4.3.1 Stalčiaus „varioDrawer“ išėmimas 588

4.3.2 Stalčiaus „varioDrawer“ idėjimas 589

4.4 Purkštvu keitimas 590

4.4.1 Purkštuvo išėmimas 590

4.4.2 Purkštuvo jdėjimas.... 590

4.5 Filtrų keitimas....591

4.5.1 Filtro išémimas....591

4.5.2 Filtrų įdėjimas 591

4.6 Kepimo skardos purkštuvo galvutės įdėjimas 592

4.7 Maitinimo laido keitimas....593

4.7.1 Maitinimo laido atjungimas....593

4.7.2 Maitinimo laido prijungimas....593

4.8 Skalbiklio dangčio keitimas 594

4.8.1 Skalbiklio dangčio nuémimas 594
4.8.2 Spyruoklės įdėjimas....594
4.8.3 Skalbiklio dangčio uždėjimas....594

4.9 Nuotekų siurblio dangtelio keitimas 595

4.9.1 Nuotekų siurblio dangtelio nuėmimas.... 595
4.9.2 Nuotekų siurblio dangtelio uždėjimas....595

4.10 Šoninio skydo keitimas....596

4.10.1 Šoninio skydo nuémimas 596

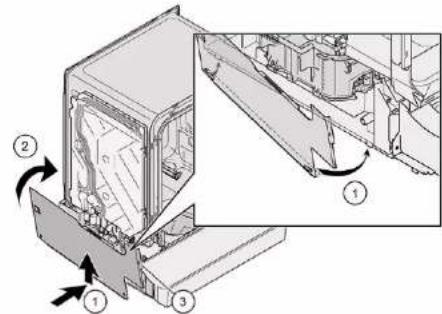

4.10.2 Šoninio skydo uždėjimas....597

4.11 Išorinių durelių keitimas 598

4.11.1 Išorinių durelių nuėmimas 598

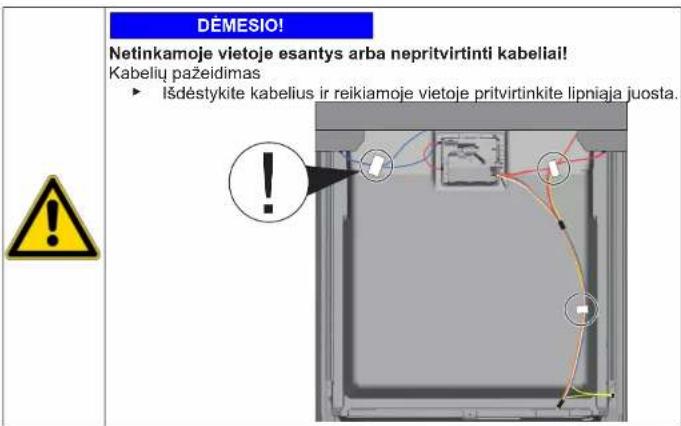

4.11.2 Išorinių durelių uždéjimas.... 598

4.12 Valdymo skydo keitimas 600

4.12.1 Valdymo skydo nuémimas 600
4.12.2 Valdymo skydo uždéjimas....600

4.13 Durelių spyruoklių tvirtinimas 601

4.14 Kojelių skydo keitimas 603

4.14.1 Kojelių skydo nuėmimas 603
4.14.2 Kojelių skydo uždėjimas....603

4.15 Pagrindo lizdu dangtelio keitimas 604

4.15.1 Pagrindo lizdu dangtelio nuémimas 604
4.15.2 Pagrindo lizdy dangtelio uždėjimas....604

4.16 Nutekamojo vamzdžio keitimas.... 605

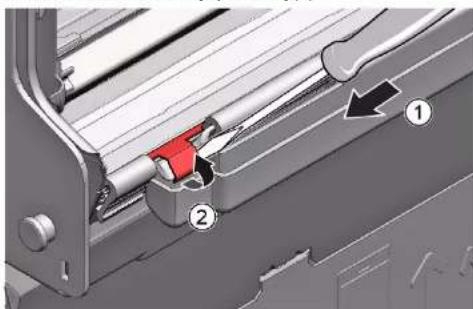

4.16.1 Nutekamojo kanalo keitimas 605
4.16.2 Nutekamojo vamzdžio jdėjimas 606

4.17 Vidinių durelių keitimas....608

4.17.1 Vidinių durelių nuėmimas 608
4.17.2 Vidinių durelių įdėjimas 608

4.18 Durelių vyrio keitimas 609

4.18.1 Durelių vyrio nuėmimas 609
4.18.2 Durelių vyrio uždėjimas....609

4.19 Durelių sandariklio (apatinio) keitimas 611

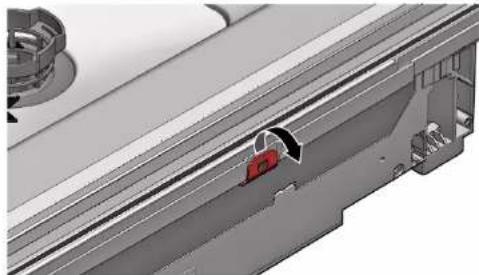

4.19.1 Durelių sandariklio išėmimas....611
4.19.2 Durelių sandariklio jdėjimas....612

4.20 Durelių sandariklio (viršutinio) keitimas....613

4.20.1 Durelių sandariklio išėmimas....613
4.20.2 Durelių sandariklio jdėjimas....613

Informacija apie remonta - Indaplové

4.21 "EmotionLight" keitimas.... 614

4.21.1 „EmotionLight" nuêmimas....614
4.21.2 „EmotionLight" jdėjimas 614

4.22 "TimeLight" keitimas 617

4.22.1 "TimeLight" nuémimas....617
4.22.2 "TimeLight" montavimas 617

4.23 "Gap illumination" keitimas 618

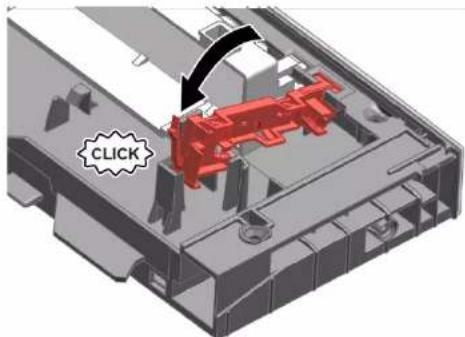

4.23.1 „Gap illumination“ išmontavimas 618
4.23.2 „Gap illumination" montavimas.... 619

i Dèl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mén. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo- jaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedideli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūšj.

Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

i Dèl šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spinduliuotės

Lentelé 2: Pavojaus simboliai

1.2.3 lspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

▶ Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis dél elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
|Paleisti Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prietais o ek-rane)

Lentelè 3: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį!
- Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
- Po remonto pasirūpinkite, kad būty atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti i aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avėkite apsauginius batus.
■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų.
■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!

■ Naudokite tik originalias atsargines dalis.
Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika!
■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Irankiai ir pagalbinės priemonės

Paskyrimas Išsami	informacija Vaizdai
„Torx T20“ atsuktu-vas su kiauryme [00340764]	100 mm, varžtams su saugos kaiščiu
„Torx T15“ atsuktu-vas	Ilgis 80 mm
Atsuktuvas su jpjo-vomis	Mentė 10 mm x 1,6 mm x 200 mm
Adatinės replės [00340871]	Ilgis: 200 mm

Remontas

4.1 Stalviršio keitimas

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaisas turi būti laisvai prieinamas.

4.1.1 Stalviršio nuėmimas

1. Išsukite du varžtus gale (1) (pasirinktinai).
2. Abu fiksatorius po stalviršiu nuspauskite j viršų (2).

1. Šiek tiek pakelkite stalviršj už priekio (3).
2. Spustelėkite stalviršį šiek tiek toliau nuo galinės dalies (4).
3. Nuimkite stalviršj.

4.1.2 Stalviršio uždėjimas

1. Užfiksuokite stalviršio galinę dalj fiksavimo apkabomis (1).

1. Pastumkite stalvirši j priekj (2).
2. Spauskite stalviršio priekį i apačią, kol abu fiksatoriali garsiai užsifiksuos reikiamoje vietoje (3).
3. Vél jsukite du varžtus (4) (pasirinktinai).

Remontas

4.2 Krepšio sistemos jdėjimas

Reikalavimas.

√ Prietaisui skirtas krepšys yra išimtas.

4.2.1 Skirtuko slankiklio jdėjimas 86 cm modelyje

Specialūs Įrankiai.

Skirtuko kreipiklis [00614935]

Puodelio laikiklio spaustukas [00618565]

1. Skirtuko slankiklj jstatykite jstrižai, ties krepšio priekiu.

2. Skirtuko lataką išcentruokite ir spustelėkite, kad užsifiksuotų reikiamoje vietoje.

4.2.2 Puodelio laikiklio spaustuko jdėjimas

Specialüs įrankiai.

Skirtuko kreipiklis [00614935]
Puodelio laikiklio spaustukas [00618565]

Plaunant puodelius puodelio laikiklio spaustuką galima palenkti į viršų. Papildomas kampas sumažina puodelių apačioje susikaupiančio vande- ns kiekį. Plaunant aukštas taures rekomenduojame puodelio laikiklio spaustuką palenkti į apačią.
Jei viršutiniuose krepšiuose naudojamas pasirenkamas plastikinis įdė- klas, prieš tai įj reikia išimti.

1. Išimkite plastikinį jdėklą.

1. Istatykite puodelio laikiklio spaustuką ir i reikiamą vietą, kad użsifiksuotų.

1. Spaustuką palenkite j viršų.

2021-03-22_9001630792 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl. 586 iš 989

Remontas

1. Padékite norimus plauti indus.

4.2.3 Garintuvo jdėklo jdėjimas

Specialüs įrankiai.

Skirtuko kreipiklis [00614935]
Puodelio laikiklio spaustukas [00618565]

- Isprauskite garintuvo jdéklą su galinémis dalimis po krepšio sistema.

4.3 Stalčiaus „varioDrawer“ keitimas

4.3.1 Stalčiaus „varioDrawer“ išémimas

1. Rankenėlės užvartus užlenkite i vidų.

1. Nuimkite rankenėles, keldami aukštyn.

2. Spustelėkite plastikinius šoninius įdėklus j išorę, tada j viršų, kad išimturmėte iš rémo.

1. Kreipiančiuosius skirtukus atsargiai palenkite j išorę.

1. Iškelkite sulankstomą karkasą iš skirtukų.

2. Paspauskite metalinį rėmą ties priekine dalimi ir išimkite iš laikiklių.

1. Paspauskite metalinį rémą ir išimkite iš kreipiklio.

4.3.2 Stalčiaus „varioDrawer“ jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.4 Purkštuvų keitimas

4.4.1 Purkštuvo išėmimas

1. Atsukite viršutinį purkštuvą (1) ir patraukite žemyn, kad išimtumėte (2).

1. Patraukite apatinj purkštuvą žemyn, kad išimtumėte.

4.4.2 Purkštuvo jdėjimas

1. Įstatykite apatinį purkštuvą.
   Purkštuvas bus užfiksuotas i reikiamą padėtį.
2. Istatykite viršutinj purkštuvą ir tvirtai prisukite reikiamoje vietoje.

Remontas

4.5 Filtrų keitimas

4.5.1 Filtro išémimas

1. Pasukite stambių dalelių filtrą prieš laikrodžio rodyklę (1) ir išimkite filtro sistemą (2).

Atkreipkite dėmesį, kad i vandens rinktuvą nepatektų pašalinių objektų.

1. Norėdami išimti, mikrofiltrą patraukite žemyn.

4.5.2 Filtrų jdėjimas

1. Surinkite filtro sistema iš naujo.
   Isitikinkite, kad stambių dalelių filtro fiksatoriali užsifiksavo reikiamoje vietoje.
2. Istatykite filtro sistema i prietaisą ir pasukite stambių dalelių filtrą pagal laikrodžio rodykle.
   Isitikinkite, kad atitinka rodyklių ženklai.

Remontas

4.6 Kepimo skardos purkštuvo galvutės įdėjimas

1. Išimkite viršutinį krepšį.
2. Kepimo skardos purkštuvo galvutę jstatykite j laikiklj (1) ir pasukite i dešinę (2).

Kepimo skartos purkštuvo galvutė bus užfiksuota į reikiamą padėtį.

Remontas

4.7 Maitinimo laido keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
√ Prietaisai yra laisvai prieinami.

4.7.1 Maitinimo laido atjungimas

- Maitinimo laido kištuką atsargiai pakelkite j viršų, nuleiskite j apačią ir ištraukite iš maitinimo lizdo.

Pagrindinés jungties perkaitimas!

Gaisro pavojus

▶ Tvirtai jstatykite maitinimo laidą, kol użsifiksuos.

- Kiškite maitinimo laido kištuką i maitinimo lizdą, kol jis garsiai užsifiksuos reikiamoje vietoje.

klick

Remontas

4.8 Skalbiklio dangčio keitimas

Kaip svertą galima panaudoti mažą atsuktuvą.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Durelès atidarytos.
Skalbiklio dangtis atidarytas.

4.8.1 Skalbiklio dangčio nuémimas

1. Jstatykite skalbiklio dangtį 5 mm.
2. Pakelkite skalbiklio dangtį svertu kreipiamuju griovelių apatinio šono link ir išimkite skalbiklio dangtį pro viršutinį kreipiamuju griovelių šoną.
3. Išimkite spyruoklę.

4.8.2 Spyruoklės įdėjimas

1. Ilgaji spyruoklès galą jstatykite i dalytuvo (1) tvirtinimo skylę.

1. Trumpaji spyruoklès galą jstatykite i skalbiklio dangčio (2) tvirtinimo skylę.
2. Paspauskite ir jstatykite dangti i dalytuvą (3).

4.8.3 Skalbiklio dangčio uždéjimas

1. Prieš atidarydami iki galo, įstatykite skalbiklio dangtį 5 mm į kreipiamuosius griovelius vienoje pusėje. Panaudodami truputį jėgos švelniai įspauskite priešingą pusę į kreipiamuosius griovelius.
2. Patikrinkite, kaip užsidaro skalbiklio dangtis.

Remontas

4.9 Nuotekų siurblio dangtelio keitimas

Reikalavimas.

Krepšys turi būti išimtas.
√ Filtrai turi būti išimti.→591

4.9.1 Nuotekų siurblio dangtelio nuėmimas

1. lšsemkite vandenj.

Jei reikia, panaudokite kempinę.

1. Atidarykite siurblio dangtelj šaukštu ir suimkite už kryžmės.

4.9.2 Nuotekų siurblio dangtelio uždėjimas

- |statykite siurblio dangtelj (1) ir paspauskite žemyn (2).

Siurblio dangtelis bus užfiksuotas reikiamoje vietoje.

Remontas

4.10 Šoninio skydo keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
√ Prietaisai yra laisvai prieinami.
√ Pastatomi prietaisai: stalviršis turi būti nuimtas.→585

4.10.1 Šoninio skydo nuémimas

1. Išsukite varžtus iš šoninio skydo (1).

Pav. 1: Visiškai integruota

1. Šoninj skydą ties viršutine dalimi šiek tiek pakreipkite i išorę (2).
2. Nuleiskite šoninį skydą ir ištraukite iš pagrindo įdubimo (3).

Remontas

4.10.2 Šoninio skydo uždėjimas

1. Istatykite šonini skydą i pagrindo jdubimą (1).

Pav. 2: Visiškai integruota

1. Užspauskite šoninj skydą ant prietaiso (2).
2. Pritvirtinkite šoninį skydą varžtais (3).

Remontas

4.11 Išorinių durelių keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

4.11.1 Išorinių durelių nuėmimas

Tiesiog išsukite tolesniuose veiksmuose nurodytus varžtus.

1. Atidarykite dureles.
2. Išsukite keturis varžtus.

Prilaikykite dureles – laikykite už vieno šono.

Išsukite du varžtus.

4.11.2 Išorinių durelių uždėjimas

DĖMESIO! Netinkamoje vietoje esantys arba nepritvirtinti kabeliai! Kabelių pažeidimas ► Išdėstykite kabelius ir reikiamoje vietoje pritvirtinkite lipniaja juosta.

Remontas

Reikalavimas.

Izoliacinis flisas išdėstytas tinkamai ir pritvirtintas išorinių durelių viduje.
√ I išorines dureles įstatyti vyriai.

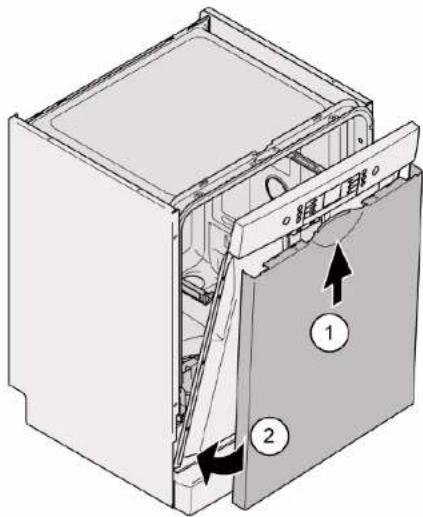

1. Pridarykite vidines dureles, bet neužsklęskite.

2. Pastumkite išorines dureles j viršų po valdymo skydu (1).

1. Prispauskite išorines dureles prie vidinių durelių ir prilaikykite (2).

4.

Prilaikykite dureles – laikykite už vieno šono.

Atidarykite dureles ir pritvirtinkite dviem varžtais (4 x 11 mm metaliniai varžtai).

1. Pritvirtinkite išorinės dureles keturiais varžtais (4 x 11 mm metaliniai varžtai).

4.12 Valdymo skydo keitimas

Sugedus operaciniam moduliui, reikia pakeisti visą valdymo skydą.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Išorinės durelės turi būti nuimtos.
Išorinės durelės turi būti nuimtos (visiškai integruota / integruota).

4.12.1 Valdymo skydo nuémimas

1. Atjunkite elektros jungtis nuo valdymo skydo ir apatinio pagalbinio skalavimo jutiklio (1, 2).

1. Atjunkite jžeminimo laidą (3) (pasirinktinis).
2. Atidarykite prietaiso dureles.

3. Neleiskite valdymo skydui nukristi ant žemės (prilaikykite ji).

4. Išsukite šešis varžtus.

1. Nuimkite valdymo skydą.

4.12.2 Valdymo skydo uždéjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.13 Durelių spyruoklių tvirtinimas

1. Nuimkite laido kreipiklio išorinj dangtelj.

1. 1. Šiek tiek atidarykite dureles (1).

2. Pritvirtinkite prie pagrindo jdubimo griovelio (2).

3. Létai uždarykite dureles (3).

Laidų sistemai automatiškai prisitvirtins prie durelių vyrio.

Remontas

1. 1. Šiek tiek pridarykite dureles (4).

2. Perkelkite griovelj i galą ir atleiskite durelių vyri (5).

3. Atidarykite dureles (6).

1. Tuos pačius veiksmus atlikite ir kitoje prietaiso pusėje.

Remontas

4.14 Kojelių skydo keitimas

Kojelès yra vienodos, todél jas galima sukeisti vietomis.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Išorinės durelės turi būti nuimtos.
Išorinės durelės turi būti nuimtos (visiškai integruota / integruota).

4.14.1 Kojelių skydo nuėmimas

1.

Neteisingas nuémimas.

Ties šonu atsileidus kojelių skydui ir jį nuėmus, gali sulūžti du laikikliai. Jei pažeistas tik vienas laikiklis, šoną galima pakeisti, nes laikikliai yra vienodi.

Po prietaisu ties šono priekiu rekomenduojama ką nors pakišti, kad būtų sumažinta apkrova kojelių skydui ir kojelėms.

1. Pasiekite kreipiklius (1) atsuktuvu ir atleiskite fiksatorių stumdami žemyn.

4.14.2 Kojelių skydo uždéjimas

1. Istatykite kojeles.
2. Pritvirtinkite koju skydą viršuje (1) ir spauskite žemyn, kol jis garsiai užsifiksuos reikiamoje vietoje (2).

Pagrindo lizdu dangtelis yra apatinėje dalyje, ties įrenginio priekiu.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Baldinė plokštė (pasirinktinė) turi būti nuimta.
Išorinės durelės turi būti nuimtos.
Išorinės durelės turi būti nuimtos (visiškai integruota / integruota).
Kojelių skydas turi būti nuimtas (pasirinktinai).→603

4.15.1 Pagrindo lizdu dangtelio nuémimas

1. Išsukite du varžtus (1).

1 2 2 1

1. Atjunkite spraudes (2).

2. Pagrindo lizdu dangtelj atsargiai palenkite i priekj (1).

Priklausomai nuo modelio serijos, „EmotionLight“ kištukas vis dar ga- li būti prijungtas prie pagrindo.

Atfiksuokite kištuką nuo spraudės piršto ir patraukite i galą (pasirinktinai) (2).

4.15.2 Pagrindo lizdu dangtelio uždėjimas

▶ Pagrindo lizdu dangtelj uždėkite atvirkščia eilės tvarka.

Remontas

4.16 Nutekamojo vamzdžio keitimas

Nutekamasis vamzdis yra priekinėje apatinėje prietaiso dalyje.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Baldinė plokštė turi būti nuimta (pasirinktinai).
Išorinės durelės turi būti nuimtos.
Kojelių skydas turi būti nuimtas (pasirinktinai).→603
Pagrindo lizdy dangtelis turi būti nuimtas.→604

4.16.1 Nutekamojo kanalo keitimas

Likęs vanduo

■ Atjungus išleidimo žarną, gali ištekėti likęs vanduo.

■ Vandenj surinkite arba pašalinkite iš pagrindo vonelės švirkštu.

1. Atkabinkite surinkimo mechanizmą ties viršumi (1, 2).

1. Atleiskite spraudę ties viršumi.

1. 1. Po metaliniu stabdikliu jstatykite atsuktuvą (1).

2. Švelniai atleiskite metalinį spaustuką (2).

1. Iškelkite nutekamaji vamzdj.

4.16.2 Nutekamojo vamzdžio idėjimas

Idėjus nutekamąji vamzdį netinkamai, vanduo gali pažeisti prietaisą! Tinkamai įstatykite nutekamąji vamzdį ties apačia į pagrindo įdubimo kreipiklj.

Tinkamai jstatykite nutekamajj vamzdį ties viršumi į reikiamą vietą, kad užsifiksuotų.

1. 1. Istatykite nutekamaji vamzdji (1).

2. Perkelkite nutekamaji vamzdji sandariklj (2).

3. Jspauskite nutekamaji vamzdji sandariklio kreipiklj (3).
4. Atsargiai jstatykite nutekamaji vamzdj (4).
5. Užspauskite nutekamojo vamzdžio spaustuką (5).

1. Patikrinkite, kaip vamzdis jdëtas kairëje ir dešinëje pusëje. 3. Patikrinkite, ar vamzdis tvirtai atsirëmës.

1. Užspauskite metalinj spaustuką kairėje ir dešinėje pusėje.

4.17 Vidinių durelių keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

1. Pritvirtinkite durelių vyrį varžtais.
2. Istatykite vidines dureles j dureliu vyri.
3. Pritvirtinkite vidines dureles varžtais.

4.17.1 Vidinių durelių nuėmimas

1. Išsukite varžtus (1).
2. Nuimkite vidines dureles, keldami aukštyn (2).

4.17.2 Vidinių durelių įdėjimas

1. Atlenkite durelių sandariklj i priekį.
2. Perkelkite vidines dureles už durų sandariklio.
3. Uždarykite vidines dureles.
4. Atlenkite durelių sandariklj i viršų. Šoninės dalys pavaizduotos nukreiptos i viršų.
5. Perkelkite durelių vyrį j viršų.

Remontas

4.18 Durelių vyrio keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
√ Prietaisai yra laisvai prieinami.
Šoninis skydas turi būti nuimtas.→596
Išorinės durelės turi būti nuimtos.
√ Vidinės durelės turi būti išimtos.
Valdymo skydas turi būti nuimtas.→600
Durelių spyruoklės turi būti pritvirtintos. →601
Kojelių skydas turi būti nuimtas.→603
√ Pagrindo lizdy dangtelis turi būti nuimtas.→604
√ Nutekamasis kanalas turi būti išimtas.→605

4.18.1 Durelių vyrio nuėmimas

1. 1. Atsuktuvu atfiksuokite tvirtinimo fiksatorių (1).
2. Patraukite durelių vyrį j priekį (2).

1. Atleiskite jžeminimo jungti nuo durelių vyrio.


4.18.2 Durelių vyrio uždėjimas

Remontas

1. 1. |statykite vyri ant prietaiso (1).

2. Stumkite vyrj žemyn (2), kol jis prisitvirtins prie prietaiso.

Neprijungus jžeminimo jungties, maitinimas gali būti tiekiamas i du- reles.

Prijunkite jžeminimo jungtj.

4.19 Durelių sandariklio (apatinio) keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Išorinės durelės turi būti nuimtos.
Pagrindo lizdy dangtelis turi būti nuimtas.→604
Kojelių skydas turi būti nuimtas (pasirinktinai).→603
Durelių spyruoklės turi būti išimtos.
Valdymo skydas turi būti nuimtas.
Kabelių pynės laikiklis apačioje dešinėje turi būti nuimtas.

4.19.1 Durelių sandariklio išėmimas

1. Nuo apatinio durelių sandariklio nuimkite du spaustukus (1, 2).

1. Atkabinkite nutekamaji kanalą.

1. Iškelkite nutekėjimo lataką.

1. Išimkite vidinių durelių apatinį sandariklj.

4.19.2 Durelių sandariklio įdėjimas

1. Uždėkite sandarinimo gaubtelius iš kairės ir dešinės sandarinimo bėgelio pusės ir įdėkite durelių sandariklį.

1. Istatykite durelių sandariklj kartu su sandarinančiuoju atvartu i vidines dureles.

2. Pritvirtinkite durelių sandariklj dviem spaustukais.

Remontas

4.20 Durelių sandariklio (viršutinio) keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

4.20.1 Durelių sandariklio išėmimas

Išimkite durelių sandariklj iš vidinio rėmo.

4.20.2 Durelių sandariklio įdėjimas

Prieš dedant reikia atpjauti linkamo ilgio durelių sandariklj. I 81 cm aukščio prietaisus dedamas 1750 mm ilgio sandariklis, o i 86 cm aukščio – 1850 mm.

1. Pasiruoškite tinkamą durų sandariklj.
2. Isitikinkite, kad sandarinimo profilio déjimo padétis yra teisinga.

1. Baltas taškas turi būti tame pačiame aukštyje, kaip ir sandariklio dugno juostelė.

Sandariklis turi būti nebanguotas ir nejsitempęs ties kampais. Sandariklis ties galais pjaunamas įstrižai ir į talpyklos apačią ties priekiu nusmailinamas.

Sandariklio galą po vidinémis durelémis nukreipkite tiesiai priekinės dalies link. Sandariklis turi kuo labiau remtis į talpyklos kraštą.

Tinkamai įstatytas durelių sandariklis:

„EmotionLight“ jrengta viršutinėje priekinėje skalavimo talpos srityje, prietaiso išorėje.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
√ Prietaisai yra laisvai prieinami.
√ Turi būti nuimtas stalviršis (pasirinktinai).
√ Turi būti nuimtas dešinės pusės skydas (pasirinktinai).→596

4.21.1 „EmotionLight“ nuémimas

1. Atkabinkite tvirtinimo fiksatorių ties galine dalimi (1).

1. Nuimkite laikiklj keldami j viršų (2).

2. Ištraukite kištuką iš jungties (apačioje dešinėje, ties prietaiso priekiu).

3. Atjunkite nuo maitinimo modulio elektros jungti.

1. Išimkite „EmotionLight“ iš prietaiso.

4.21.2 „EmotionLight“ jdėjimas

1. [statykite laikiklj i skalavimo talpos rémą (1).

1. Užfiksuokite tvirtinimo fiksatorių (2).

3.

DÉMESIO!

Netinkamas jdėjimas!

Galima pažeisti kabelj durelių vyrio srityje.

Prijunkite kabelj durelių vyrio srityje (tarp plokštės vyrio ir skalavimo talpos), kad jo negalėtų pažeisti judančios dalys.

Prijunkite kabelj prie dešiniojo apatinio šono.

Pav. 3: Plokščiasis kabelis

1. Ikiškite kištuką.

Remontas

4.22 „TimeLight“ keitimas

„TimeLight“ keiskite tik kaip visiškai surinkta detalę. „TimeLight“ modulis tvirtinamas prie galinio pagrindo lizdu dangtelio.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Kojelių skydas turi būti nuimtas.→603
Pagrindo lizdy dangtelis turi būti nuimtas ir prijungtas.→604

4.22.1 „TimeLight“ nuémimas

1. Palenkite spraudes (1) šiek tiek j išorę.

1. Išimkite „TimeLight“ modulj iš kreipiklio keldami j viršų (2).

4.22.2 „TimeLight“ montavimas

1. Atlenkite spraudes (1) i pradinę padėtį.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Išorinės durelės turi būti išimtos.
Valdymo skydas turi būti nuimtas.

4.23.1 „Gap illumination“ išmontavimas

1. 1. Atkabinkite fiksatorių (1).
2. Atjunkite nuo darbinio modulio elektros jungtį (2).

1. 1. Atkabinkite tvirtinimo fiksatorių ties galine dalimi (1).
2. Pašalinkite šviesos pluošto įrenginį (2).

1. 1. Atkabinkite tvirtinimo fiksatorių (1).

2. Kelkite PCB kartu su laikikliu j viršų ir išimkite iš darbinio modulio rėmo (2).

1. Istatykite PCB laikiklj i darbinio modulio réma.

1. Užfiksuokite – turi pasigirsti užsifiksavimo garsas.

CLICK

1. Istatykite šviesos pluošto jrenginj ir užfiksuokite – turi pasigirsti užsifiksavimo gar-sas.

1. Prijunkite laidą prie darbinio modulio.
