제품 유형	다중 비전 디스플레이용 벽걸이 브래킷
모델 번호	WM-L640V, WM-P640V
호환 디스플레이 크기	47인치 및 55인치 다중 비전 장치
최대 인장 하중	40 kgf (392 N)
VESA 표준	600 x 400 mm
치수(WM-L640V, 47인치)	1043.9 x 589 x 44.5 mm (WxHxD)
치수(WM-L640V, 55인치)	1212.4 x 683.2 x 44.5 mm
치수(WM-P640V, 47인치)	589 x 1043.9 x 44.5 mm (WxHxD)
치수(WM-P640V, 55인치)	683.2 x 1212.4 x 44.5 mm
무게(WM-L640V)	12 kgf
무게(WM-P640V)	10.9 kgf
패키지 치수	1180 x 725 x 140 mm
수직 조정 범위	약 15 mm (WM-L640V), 11 mm (WM-P640V)
수평 조정 범위	약 263 mm (WM-L640V, 47인치), 431 mm (WM-L640V, 55인치); 85 mm (WM-P640V, 47인치), 179 mm (WM-P640V, 55인치)
전진/후진 조정	최소 약 10 mm 전진/후진
포함 구성품	벽걸이 브래킷, 앵커(12개), 나사(벽용 12개, 제품 간 연결용 4개), 가이드 스페이서(4개), 가이드 스페이서 고정 나사(4개), 안전 클립(2개), 사용 설명서
재질	금속(강철), 내부식성 코팅
설치 요구 사항	전문 설치, 콘크리트 또는 단단한 벽, 드릴 깊이 80-100 mm, 드릴 비트 Ø8 mm
안전 기능	운송용 안전 나사(검정색), 풀림 방지 안전 클립
인증	UL/CE 인증(추정)

자주 묻는 질문 - WM-L640V LG

벽걸이 브래킷의 최대 하중 용량은 얼마인가요?

최대 인장 하중은 40 kgf (392 N)이며, WM-L640V 및 WM-P640V 모델 모두 동일합니다. 설치된 다중 비전의 무게는 40 kgf 이하여야 합니다.

석고보드 벽에 이 브래킷을 설치할 수 있나요?

아니요, 브래킷은 콘크리트, 벽돌 또는 돌과 같은 단단한 벽에 설치해야 합니다. 석고보드나 MDF 벽의 경우 마감재 뒤의 콘크리트에 앵커를 박거나 별도의 행거를 사용해야 합니다. 항상 벽이 무게를 지탱할 수 있는지 확인하세요.

설치에 필요한 공구는 무엇인가요?

Ø8 mm 드릴 비트가 있는 해머 드릴, 망치, 십자 드라이버, 육각 소켓 렌치(조정용)가 필요합니다. 안전을 위해 작업용 장갑을 착용하세요.

설치 후 디스플레이 높이를 어떻게 조정하나요?

브래킷에 있는 상하 조정 피스를 사용하세요. 돌려서 수직 위치를 조정합니다. WM-L640V의 경우 총 수직 조정 범위는 약 15mm, WM-P640V의 경우 약 11mm입니다.

브래킷이 47인치 및 55인치 다중 비전 디스플레이 모두와 호환되나요?

네, 브래킷은 47인치 및 55인치 다중 비전 장치용으로 설계되었습니다. 55인치 디스플레이의 경우 설명서에 설명된 대로 브래킷을 재조립(나사 32개 제거)하여 장착 위치를 변경해야 할 수 있습니다.

안전 나사(검정색)의 용도는 무엇인가요?

검정색 안전 나사는 운송 중 브래킷의 예기치 않은 움직임을 방지합니다. 좌우 위치를 조정하기 전에 반드시 제거해야 합니다. 제품을 운반할 때는 항상 조이세요.

여러 브래킷을 나란히 연결하려면 어떻게 해야 하나요?

제품 간 고정 나사(M4 x L10)를 사용하여 인접한 브래킷을 연결하세요. 측면의 구멍을 맞추고 나사를 조입니다. 정확한 위치는 설명서를 참조하세요.

디스플레이를 앞이나 뒤로 장착할 수 있나요?

네, 십자 드라이버나 육각 렌치로 가이드 스페이서를 돌리면 됩니다. 뒤에서 시계 반대 방향으로 돌리면 디스플레이가 앞으로 이동하고 시계 방향으로 돌리면 뒤로 이동합니다. 조정 범위는 최소 약 10mm입니다.

구성품이 누락된 경우 어떻게 해야 하나요?

포함된 구성품 목록을 확인하세요: 벽 앵커 12개, 벽 나사 12개, 제품 간 나사 4개, 가이드 스페이서 4개 및 고정 나사 4개, 안전 클립 2개, 설명서. 누락된 경우 제품을 구매한 판매점에 문의하세요.

전문 설치가 필수인가요?

네, LG는 안전과 적절한 지지를 위해 자격을 갖춘 전문가의 설치를 권장합니다. 잘못된 설치는 제품이 떨어져 부상이나 손상을 초래할 수 있습니다.

사용 설명서 WM-L640V LG

제품 사용 전에 본 설명서를 반드시 읽고, 나중에 참조할 수 있도록 보관하여 주십시오.

WM-L640V

WM-P640V

2

목차

목차

3 안전을 위한 주의 사항

4 설치 시 주의 사항

4 운반 시 주의 사항

5 제품 구성

6 설치 방법

6 제품에 결합할 멀티비전 준비하기

7 제품을 벽면에 고정하기

10 여러대의 제품 연결하기

12 제품에 멀티비전 장착하기

14 제품 변형

14 55인치 멀티비전 전용으로 재 조립하기

16 제품 조작

18 제품 규격

안전을 위한 주의 사항

전문 설치 업자는 설치전에 이 설명서를 잘 읽은 후 올바른 설치를 해 주세요.

전문 설치 업자는 이 설명서를 설치 완료 후 고객에게 전달해 주시고,고객이 잘 읽은 후 보관할 수 있도록 의뢰해 주세요.

사용자 설명서를 읽고 난 뒤에는 제품을 사용하는 사람이 향상 볼 수 있는 곳에 보관해 주세요.

경고

제품 설치는 반드시 판매점에서 지정한 전문 설치 업자에게 의뢰해 주세요.

전문 설치 업자가 아닌 사람이 설치하면 대단히 위험한 일이며, 부상의 원인이 될 수 있습니다.

설치 후 제품을 이동시키거나, 교체할 경우에는 반드시 판매점에서 지정한 전문 설치 업자에게 문의 하세요.

설치는 기술을 요하는 작업이므로 개인이 임의로 이동 및 설치 할 경우 안전상의 문제가 발생할 수도 있습니다.

제품의 무게를 견디지 못하는 곳에는 설치하지 마세요.

설치하는 곳의 강도가 약하면 제품이 떨어져 부상의 원인이 될 수 있습니다.

설치 후 제품에 매달리거나 심한 충격을 주지 마세요.

제품이 떨어져 부상의 원인이 됩니다.

주의

반드시 사용자 설명서의 지시에 따라 제품을 설치하세요.

사용자 설명서의 지시를 따르지 않을 경우 잘못된 설치로 인해 심한 부상 및 제품 피해의 원인이 될 수 있습니다.

설치 시에는 반드시 먼저 벽체 중류를 확인하고, 조건이 맞다면 동봉한 앵커와 나사를 사용하세요.

지정되지 않은 앱커와 나사를 사용할 경우 제품의 무게를 지탱하지 못해 안전상의 문제가 발생할 수도 있습니다.

제품을 물에 젖은 수건으로 닦지 마시고, 제품이 설치된 장소 아래에서 열기구 및 가슴기 등을 사용하지 마세요.

물기가 제품 안으로 들어 가거나 수증기 및 열기로 인해 화재, 감전, 고장의 원이이 될 수 있습니다.

제품을 설치 하기전 콘센트에서 전원 코드를 분리하세요.

전원코드가 꽃인 상태에서 제품을 설치할 경우 감전, 화재의 원인이 될 수 있습니다.

제품을 설치할 때 또는 제품 설치 후 높이 조절시에는 반드시 두사람 이상이 함께 하세요.

흔자서 하게 되면 제품이 떨어져 부상 또는 제품 파손의 원인이 될 수 있습니다.

벽에 천공시 반드시 지정된 직경의 드릴 비트 및 드릴을 사용 하세요. 그리고 구명 깊이도 지정된 사항을 따르세요.

지정되지 않은 방법으로 천공하여 설치할 경우에는 불안정하게 설치되어 안전상의 문제가 발생할 수도 있습니다.

제품을 수직벽 이외의 스프링클러나 감지기 옆, 진동이나 충격이 미칠 우려가 있는 곳, 고압 전선이나 등력원 근저에는 설치하지 마세요.

제품 설치 시 맨손으로 설치하지 말고, 반드시 작업용 장갑을 착용하세요.

부상의 원인이 될 수 있습니다.

설치 시 주의 사항

주의

벽체의 재질 및 마감재의 두께를 확인하세요.

벽체의 재질이 금가지 않는 콘크리트벽, 경량 콘크리트, 강한 자연석, 연한 자연석, 조직 벽돌, 중공 블록일 때에는 동봉된 앵커 및 스크류를 사용할 수 있습니다.

석고보드 또는 종이/나무가루를 압축한 제질(MDF)로 만들어진 벽체에는 절대 설치하지 마세요. 만약 설치할 경우, 마감재 안 에 있는 옹벽(콘크리드)에 앱커 스크류를 고정해야 하고, 옹벽 이 없을 경우 별도의 행거(Hanger) 설치 후 앱커 볼트를 고정 해야 합니다.

기타 지정되지 않은 벽체에 설치할 경우에는 고정부 1개소당 인발하중 70 kgf (686 N), 전단하중 100 kgf (980 N) 이상의 힘에 견딜 수 있도록 설치하세요.

제품에 설치되는 멀티비전의 무게는 40 kgf 이하여야 합니다.

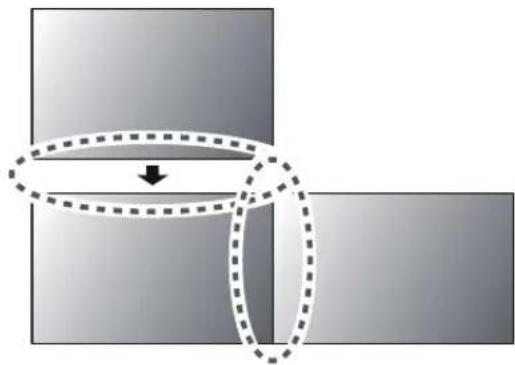

멀티비전 장착 시 주의 사항

멀티비전 여러대 설치 시 멀티비전 간 상하좌우 중격에 주의하세요. 강한 충격으로 멀티비전 기능에 문제를 발생시킬 수 있습니다.

제품을 온반할 경우 이래 그림의 위치에 안전 나사(검은색)가 체결되어 있는지 확인해주세요. 안전 나사(검은색)가 체결되어 있지 않으면 제품의 움직임으로 인해 신체에 상해를 입을 수 있습니다.

제품 상자 인에 아래 부속품이 들어 있는지 확인하세요. 누락된 부속품이 있는 경우 제품을 구입한 판매처에 문의하시기 바랍니다. 부속품은 실물과 다르게 보일 수 있습니다.

벽걸이 지지대 고정 나사 (벽면에 고정 시 사용) (Φ5 x L65) 12개

벽걸이 지지대 고정 나사 (제품간 고정 시 사용) (M4 x L10) 4개

가이드 스페이서 4개 가이드 스페이서 고정 나사 (M6 x L40) 4개

안전클럽 2개

사용자 설명서

주의

-안전 및 제품 수명을 위해 불법 복제품은 사용하지 마십시오.
- 불법 복제품 사용으로 인한 모든 파손이나 부상에는 품질 보증이 적용되지 않습니다.

참고

• 제품의 부속품은 모델에 따라 다르게 제공될 수 있습니다.
• 이 사용자 설명서의 제품 사양이나 내용은 제품의 품질 향상을 위해 예고 없이 변경될 수 있습니다.

설치 방법

제품에 결합할 멀티비전 준비하기

-그림은 실물과 차이가 날 수 있습니다.

1 테이블 위에 멀티비전의 화면이 아래로 향하도록 하여 농으세요.
-평평한 곳에 방석이나 부드러운 천을 놓고 그 위에 두어야 합니다.
2 멀티비전의 벽걸이 지지대 고정 부위에 나사가 체결되어 있을 경우 나사를 제거하세요.
3 가이드 스페이서가 최대치로 되어있는지 확인하세요.
4 멀티비전의 나사 체결 부위에 가이드 스페이서를 농으세요. 가이드 스페이서 고정 나사(M6 X L40)로 가이드 스페이서를 체결하여 주세요.
5 가이드 스페이서와 멀티비전의 간격이 1 mm 정도 남을 때 까지 돌려주세요.

! 참고

- 가이드 스페이서를 고정할 때 나사가 뒀 조여질 경우 나사의 체결 깊이를 다시 확인한 후 서비스 기술교본을 참조 바랍니다.

제품을 벽면에 고정하기

1 벽걸이 앱커를 고정할 위치에 드릴 비트 Φ 8 mm를 사용하여 깊이 80 mm \~ 100 mm 이내로 구멍을 뚫어 주세요.

- Φ 8 mm 콘크리트용 드릴 비트와 해머(임팩트) 드릴을 사용해 주세요.

2 뜨은 구멍을 청소하세요.

3 구멍에 벽걸이 고정용 앵커를 삽입하세요. (삽입시 망치를 사용하세요.)

4 구멍의 위치에 맞게 벽걸이 지지대를 벽쪽으로 말착시키세요.

5 벽걸이 고정 나사를 구멍에 맞춰 체결하세요.

벽길이 지지대 고정 나사를 사용하여 제품을 벽면에 체결하세요.

설치 시 제품의 화살표 방향이 위로 가도록 설치 하세요.

WM-L640V

-그림은 실물과 차이가 날 수 있습니다.

1 벽걸이 지지대 고정 나사를 상하좌우에 연결해야 합니다.
2그림과 같이 나사 구멍에 벽걸이 지지대 고정 나사를 끼워 돌려주세요.

WM-L640V

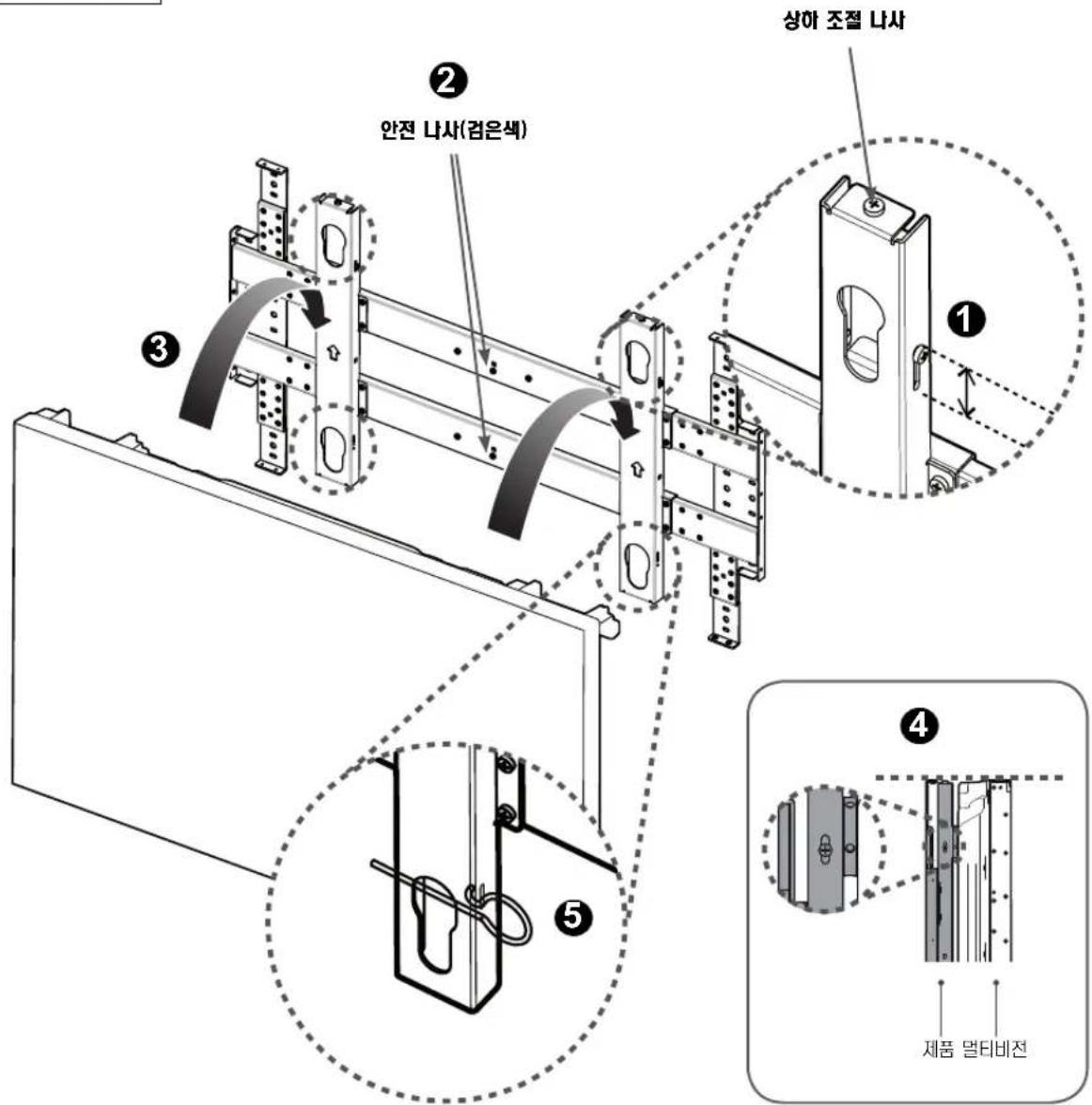

-그림은 실물과 차이가 날 수 있습니다. 아래의 순서대로 설치해주세요.

1 상하 조절 장치 부분이 최상부에 위치하고 있는지 확인해주세요.
2 안전 나사 2개를 제거해주세요. 안전 나사가 체결되어 있으면 제품을 좌우로 움직일 수 없습니다.
3그림과 같이 제품의 구멍에 가이드 스페이서와 결합한 멀티비전을 걸아주세요.
4 상하 조절 장치를 아래 방향으로 조절하여 제품과 멀티비전의 높이를 맞춰주세요.
- 특히 여러대를 설치할 경우 최 하단에서부터 정확이 맞추지 않으면 상단에 위치하게될 제품 설치가 어렵습니다.
5 장착된 멀티비전이 빠지지 않도록 안전클럽을 끼워주세요. 제품 양쪽 하단의 가이드 스페이서 구멍에 끼워야 합니다.

WM-L640V

WM-P640V

제품 변형

55인치 멀티비전 전용으로 재 조립하기

-그림은 실물과 차이가 날 수 있습니다.

WM-L640V

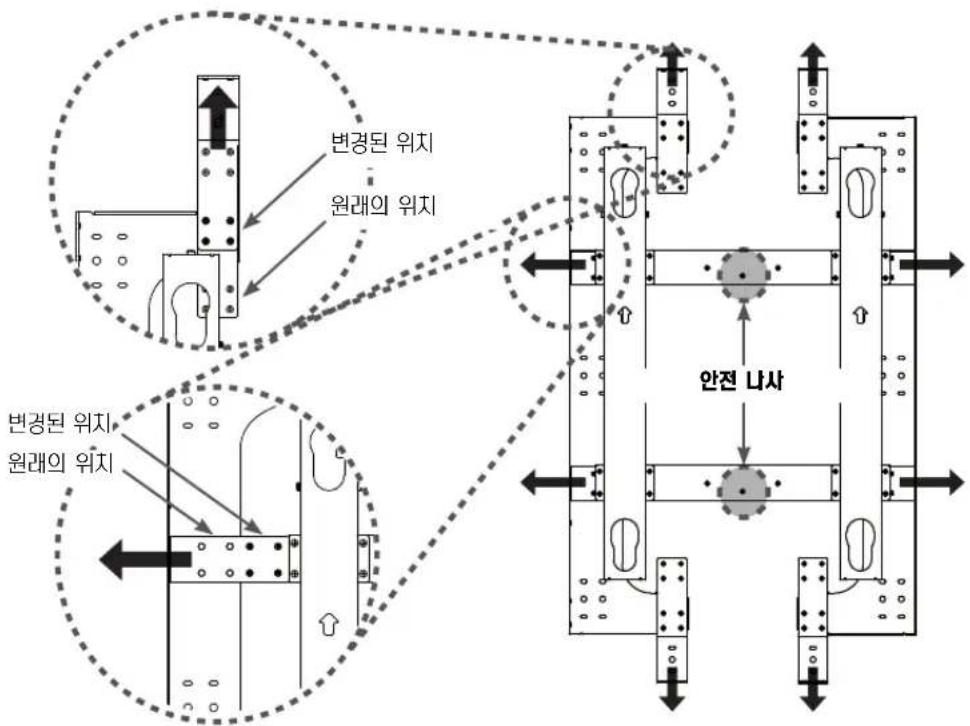

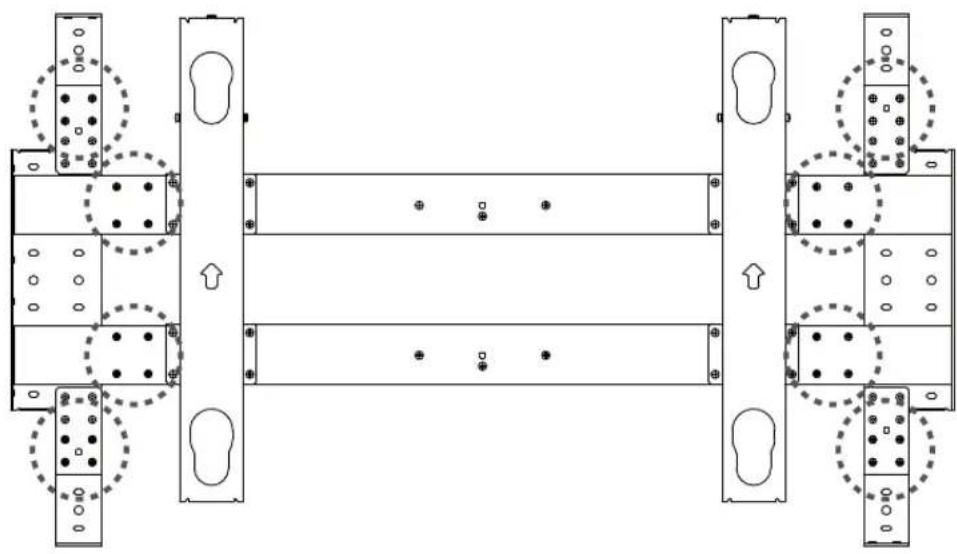

1 grüm에 표시된 위치의 나사(32개)를 제거합니다.

2그림과 같이 상하하좌우로 움직이면 다른 위치에 나사 구멍이 보입니다. 나사(32개)를 체결하여 재 조립 해주세요.

WM-P640V

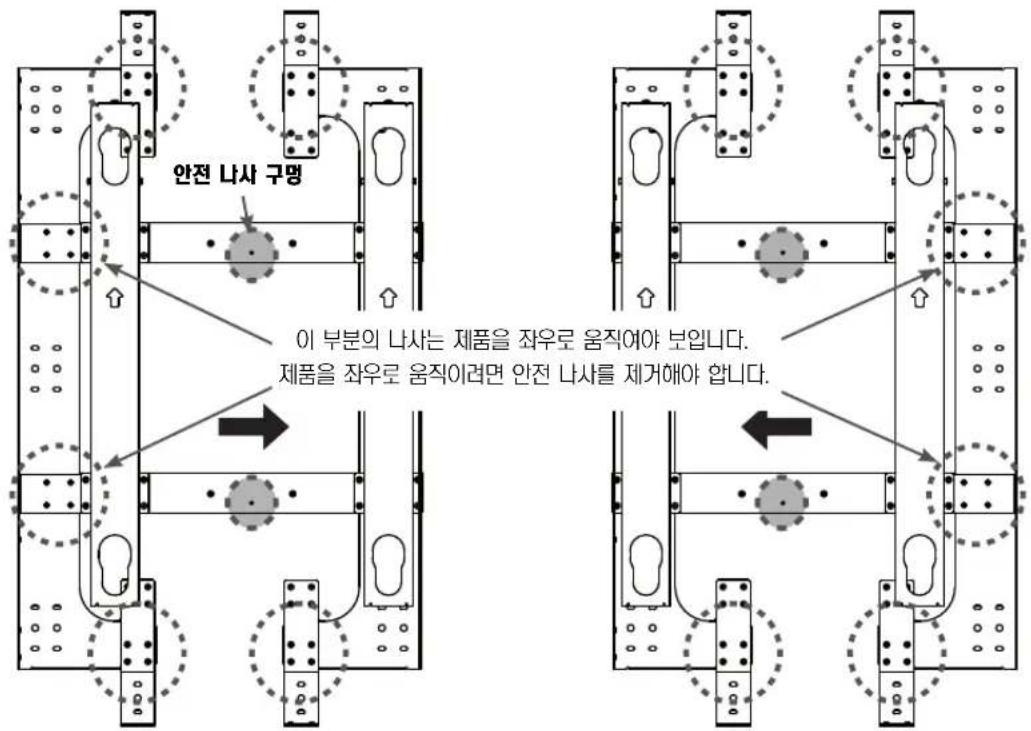

1 그림에 표시된 위치의 나사(32개)를 제거합니다.

2그림과 같이 상하좌우로 움직이면 다른 위치에 나사 구멍이 보입니다. 나사(32개)를 체결하여 재 조립 해주세요.
3 조립이 완료되면 제품 운반 시 안전을 위해 안전 나사(검은색)를 다시 체결해주세요. 안전 나사(검은색)는 제품을 중앙으로 정렬했을 때 체결이 가능합니다.

제품 조작

좌우 조절

WM-L640V

제품 형태 좌 우
47인치 멀티비전 전용 131.5 mm 131.5 mm
55인치 멀티비전 전용 215.5 mm 215.5 mm

WM-P640V

제품 형태 좌 우
47인치 멀티비전 전용 42.5 mm 42.5 mm
55인치 멀티비전 전용 89.5 mm 89.5 mm

! 주의

• 좌우로 슬라이딩하기 전 제품에 체결되어있는 안전 나사를 제거해야 합니다.
• 제품 조작 시 손을 다치지 않도록 조심하세요.

상하 조절

이 부분을 돌려서 상하 조절을 할 수 있습니다.

그럼은 WM-L640V 모델입니다. WM-P640V 모델도 마찬 가지로 상하 조절이 가능합니다.

전후 조절

제품 뒷면 또는 측면에서 가이드 스페이서 흙에 십자 드라이버 또는 육각렌치를 끼워 돌리면 멀티비전이 전후 조절 됩니다. 제품의 뒷면에서 가이드 스페이서를 반시계 방향으로 돌릴 경우 멀티비전이 앞으로 이동하고, 시계 방향으로 돌리면 뒤로 이동합니다.

그림은 WM-L640V 모델입니다. WM-P640V 모델도 마찬 가지로 가이드 스페이스를 돌려서 전후 조절이 가능합니다.

제품 규격

WM-L640V

(단위: mm)

제품 치수 (폭x높이x깊이) 47인치	멀티비전 전용 1043.9 mm	× 589 mm × 44.5 mm
	55인치 멀티비전 전용 12	2.4 mm × 683.2 mm × 44.5 mm
포장 치수 (폭x높이x깊이) 1180 mm	× 725 mm × 140 mm
벽길이 Vesa 규격 600*400
무게 (kgf) 12 kgf
최대 인장 하중 (kgf) 40 kgf
위지 조정 상하 합계 : 약 15 mm	좌우 합계 : 약 263 mm (55인치 멀티비전 전용: 약 431 mm)전후 돌출 : 약 10 mm

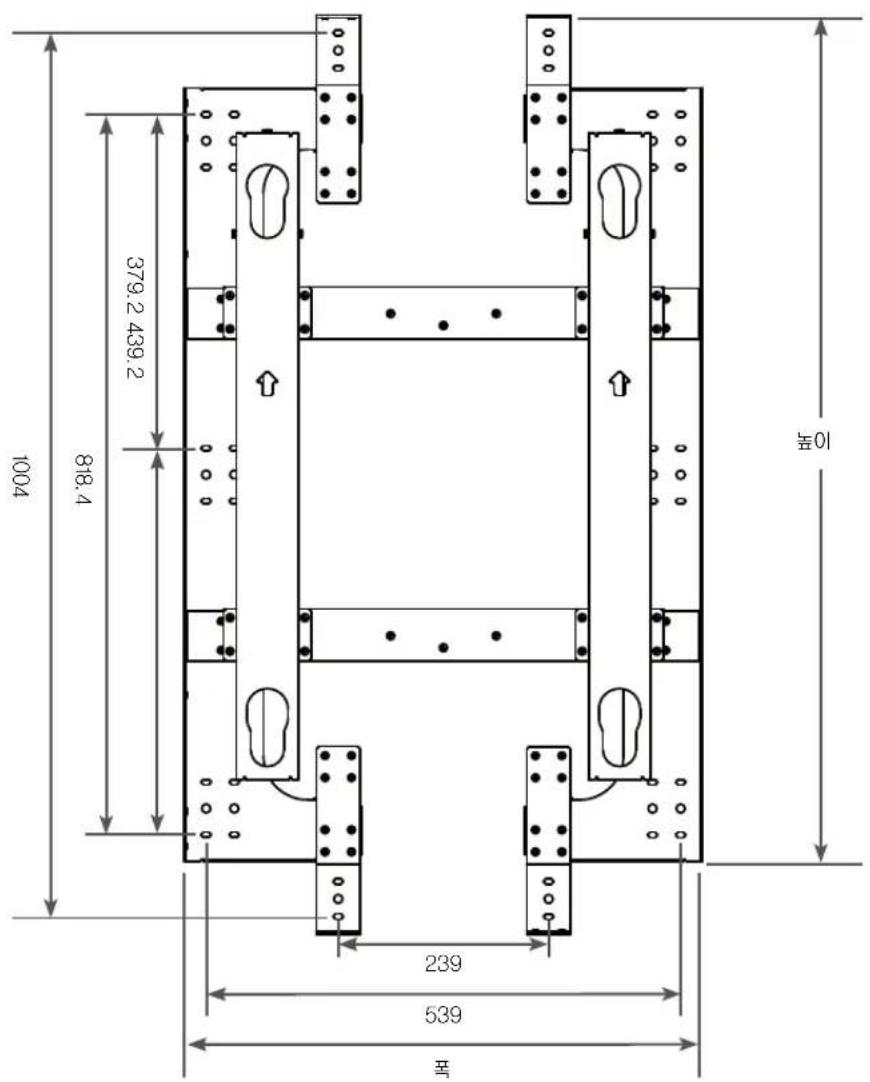

WM-P640V

(단위 : mm)

제품 치수 (폭x높이x깊이) 47인치	멀티비전 전용 589 mm × 1043.9 mm × 44.5 mm
	55인치 멀티비전 전용 683.2 mm × 1212.4 mm × 44.5 mm
포장 치수 (폭x높이x깊이) 1180 mm × 725 mm × 140 mm
벽걸이 Vesa 규격 600*400
무게 (kgf) 10.9 kgf
최대 인장 하중 (kgf) 40 kgf
위지 조정 상하 합계 : 약 11 mm	좌우합계 : 약 85 mm (55인치 멀티비전 전용: 약 179 mm)전후 돌출 : 약 10 mm
