사용 설명서 34RAA33AX3 Cleco
본 사용 설명서는 원래 영어로 작성되었습니다. 본 사용 설명서는 제품을 사용하고 유지보수하는 모든 사람을 대상으로 작성되었습니다.
본 사용 설명서의 목적은 다음과 같습니다.
- 안전과 효과적인 사용을 위한 중요 정보 제공
- 제품의 기능과 작동 방법 설명
- 기술 사양, 정비 주기, 부속품 주문 등에 관한 기준 가이드 제공
- 옵션 관련 정보 제공
본문에 사용된 기호:
→ 따라야 할 지침을 나타냅니다.
• 목록을 나타냅니다.
<..> 부품 분해도의 참조 번호를 나타냅니다.
굵은 글씨 중요한 기능이나 지침을 나타냅니다.
식별 기호:
→방향 이동을 나타냅니다.
↓ 기능이나 힘을 나타냅니다.
저작권 보호:
Apex Tool Group, LLC는 사전 예고 없이 본 사용 설명서나 제품을 수정, 보완 또는 개선할 수 있습니다. 본 사용 설명서의 전체 또는 일부를 어떤 방식이나 모양 또는 형태로 Apex Tool Group, LLC의 명시적인 허가 없이 전자적, 기계적, 광학적 또는 다른 방법으로 다른 자연어나 기계가 읽을 수 있는 언어 또는 데이터 이동 매체로 복제 또는 복사할 수 없습니다.
안전:
경고 및 주의사항
경고와 주의사항은 신호어와 그림문자로 표시합니다.
-신호어는 임박한 위험의 심각도와 가능성을 나타냅니다.
-그림문자는 위험의 유형을 나타냅니다.
건강과 안전에 잠재적으로 위험한 상황을 나타냅니다. 이 경고를 준수하지 않으면 심각한 부상을 당하거나 사망에 이를 수 있습니다.
피하지 않으면 경미한 부상이나 재산 및 환경 피해를 일으킬 수 있는 잠재적으로 위험한 상황을 나타냅니다.
일반 주의사항은 사용 팀을 포함하고 있지만 위험한 상황을 포함하지는 않는 유용한 정보를 나타냅니다.
제품상의 기호
제품을 사용하기 전에 다음 기호의 의미를 이해하고 숙지하시기 바랍니다.
모든 지침을 읽고 숙지하십시오.
이 공구를 사용하거나 유지보수하는 중에는 항상 보안경을 착용해야 합니다.
이 공구를 사용하거나 유지보수하는 중에는 항상 보안경을 착용해야 합니다.
CE 규정 준수
EurAsian 적합성
일반 안전 지침
용도
공압 조립 공구는 산업용 전동 공구 유형 드라이브 소켓 또는 비트를 사용해 나사식 파스너를 체결하기 위한 목적으로만 사용됩니다.
경고
핸드 공구 타입 소켓이나 비트를 산업용 전동 공구와 함께 사용하지 마십시오. 핸드 공구 소켓이나 비트가 파손되어 파편이 툴 위험이 있습니다.
Apex Tool Group LLC의 서면 승인 없이 공구, 가드 또는 액세서리를 개조하지 마십시오. 모든 안전 장치를 올바르게 설치하고 유지관리해야 합니다.
경고
이 공구, 드라이브 소켓, 비트
또는 기타 액세서리의 악용하거나
오용하는 것은 매우 위험합니다
Apex Tool Group, LLC에서 제조한 Apex® 브랜드 드라이브 소켓과 비트를 사용할 것을 권장합니다.
사용
적절한 교육을 받은 유자격자만 이 공구를 설치, 조정, 작동 또는 수리할 수 있습니다.
파스너 공구 검사
경고
드라이브 소켓이나 비트를 철저히 검사한 후 설치 및 사용하십시오. 사용 중 파손을 방지하려면 마모되었거나 손상된 드라이브 소켓이나 비트를 즉시 교체하십시오.
공구를 작동하기 전에 드라이브 소켓이나 비트가 올바르게 설치되었는지 확인하십시오.
개인 보호 장비
경고
공압 공구를 사용할 때는 항상 현재 작업에 집중하고 합리적으로 행동하십시오. 절대로 술이나 약을 복용한 상태로 공압 공구를 사용하지 마십시오. 공압 공구를 사용할 때는 한 순간의 부주의가 심각한 부상으로 이어질 수 있습니다.
기계에 말려들어가거나 끼일 위험:
회전 부품으로 작업할 경우 장갑 착용이 금지됩니다
·몸에 꼭 맞는 옷을 입으십시오.
→필요한 경우 헤어네트를 착용하십시오.
배출된 부품에 의한 부상 위험:
보안경을 착용하십시오.
토크 반응에 의한 부상 위험:
직각 스톜 타입 조립 공구, 공구의 최대 출력 범위에서 씻오프가 조절되는 클러치 공구 또는 공기압의 하락은 토크반응을 일으켜사용자의 손에 부상을 유발할 수 있습니다.
직각 조립 공구를 사용할 때는 토크 반응 때문에 스로틀이 "ON" 위치에서 주변 물체에 끼지 않도록 앱글 헤드와 관련해 스로틀 위치를 설정해야 합니다.
작업에 따라 적절히 위치하도록 스로틀 레버와 관련해 맹글 헤드 위치를 다시 설정할 수 있습니다.
공구가 역회전할 경우 어느 한 쪽 방향으로 걸리지 않도록 스로틀 레버를 중립에 위치시키십시오.
24RAS 및 34RAS 시리즈는 스토 타입 너트러너입니다. 파스너의 토크 저항에 의해 공구가 멈출 때까지 공구가 파스너를 런다운합니다. 공구가 멈추면 작업자가 스로틀을 해제하고 공구가 조립부에서 제거됩니다. 스토 타입 공구는 특히 토크율이 변하는 작업에서 정확한 토크를 생성할 수 있지만, 토크 출력이 작업자와 공기 배관 압력의 변동에 의해 쉽게 영향 받을 수 있습니다. 작업자는 스로틀을 해제하기 전에 공구가 멈추도록 해야 하고 공구가 멈추면 공구를 당기거나 비틀지 않아야 합니다.
24RAA 및 34RAA 시리즈 너트러너에는 조절식 Cleomatic® 클러치가 장착되어 있습니다. 클러치가 조절 가능한 사전 설정 토크에 도달하는 순간 공구가 차단됩니다. 그 결과 공구 속도를 희생하지 않으면서 토크를 정확하게 제어할 수 있습니다.
클러치 토크 조절
클러치를 조절하기 전에 공구의 공기 공급 장치를 끄십시오.
접근 구멍이 노출되도록 클러치의 조절 커버를 돌리십시오. 구멍을 통해 클러치 조절 공구(204963)를 끼우고 조절 너트를 조작하십시오.
토크를 높이려면 조절 공구를 시계 방향으로 돌리고 토크를 낮추려면 시계 반대 방향으로 돌리십시오. 참고: 최상의 결과를 얻으려면 최소 토크에서 출발한 다음 원하는 토크 설정에 도달할 때까지 최대 방향으로 조절하십시오.
24 및 34 시리즈 너트러너 구성품
- 공기 흡입구
2.스로틀 레버
3.모터 및 기어 - 역회전 링
- Clecomatic 클러치(24RAA 및 34RAA 모델)
6.직각 너트러너 작업 장치 - 스퀘어 드라이브 출력 스픈들

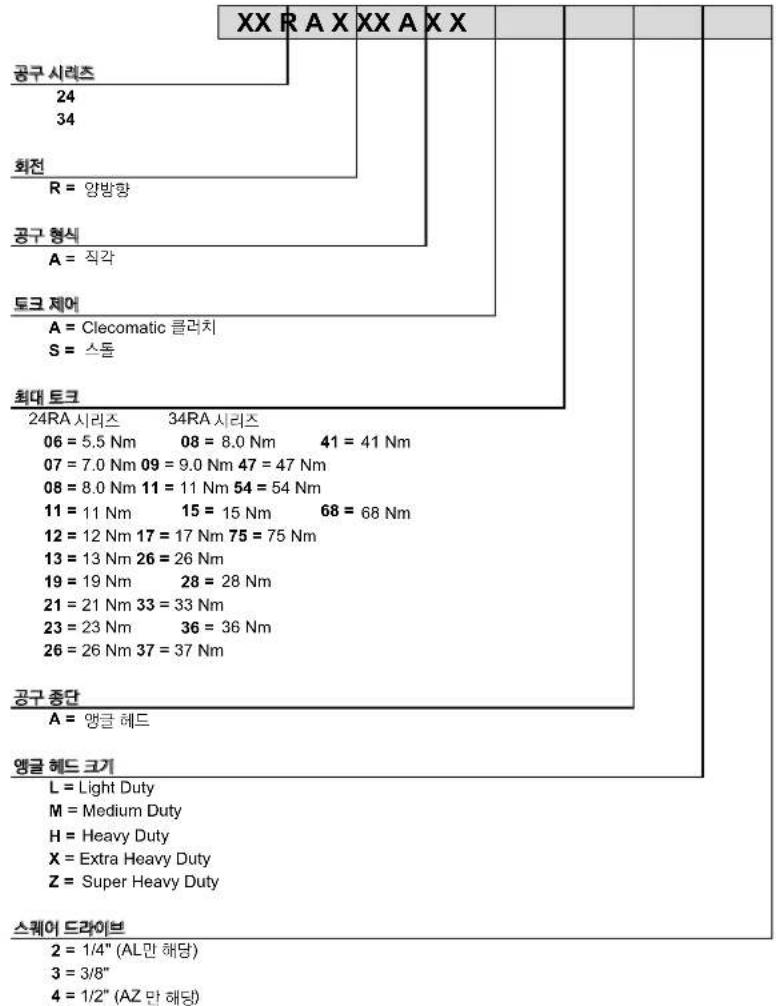

제품 명명 규칙
직각 Clecomatic™ 클러치
| 모델 번호 | 스퀘어 드라이브 | 공구 범위 | 무부하 속도 (rpm) | 길이 | 무게 | 헤드 높이 | 측면에서 중심까지 | 공기 소모강 | |||||||||
| 최대 토크 | 최소 토크 | 공기 흡입구 NPT | 최소 호스 I.D. | SCFM | |||||||||||||
| ft.-lbs. | Nm | ft.-lbs. | Nm | in | mm | lbs | kg | in | mm | in | mm | ||||||
| 24RAA 시리즈 | |||||||||||||||||
| 24RAA06AL3 | 3/8" | 4 | 5.5 | 3 | 4.1 | 2200 | 14.1 | 358 | 2.6 | 1.2 | 1.08 | 27.5 | 0.47 | 12.0 | 3/8" | 5/16" | 24 |
| 24RAA07AL3 | 3/8" | 5 | 6.8 | 3 | 4.1 | 1770 | 14.1 | 358 | 2.6 | 1.2 | 1.08 | 27.5 | 0.47 | 12.0 | 3/8" | 5/16" | 24 |
| 24RAA11AL3 | 3/8" | 8 | 11.0 | 5 | 6.8 | 1260 | 14.1 | 358 | 2.6 | 1.2 | 1.08 | 27.5 | 0.47 | 12.0 | 3/8" | 5/16" | 24 |
| 24RAA12AM3 | 3/8" | 9 | 12.2 | 5 | 6.8 | 1200 | 14.2 | 360 | 2.8 | 1.3 | 1.16 | 29.5 | 0.52 | 13.2 | 3/8" | 5/16" | 24 |
| 24RAA19AM3 | 3/8" | 14 | 19.0 | 7 | 10.0 | 700 | 15.0 | 380 | 3.2 | 1.4 | 1.16 | 29.5 | 0.52 | 13.2 | 3/8" | 5/16" | 24 |
| 24RAA23AM3 | 3/8" | 17 | 23.0 | 9 | 12.2 | 600 | 15.0 | 380 | 3.2 | 1.4 | 1.16 | 29.5 | 0.52 | 13.2 | 3/8" | 5/16" | 24 |
| 34RAA 시리즈 | |||||||||||||||||
| 34RAA08AL3 | 3/8" | 6 | 8.1 | 4 | 5.5 | 2060 | 14.5 | 368 | 2.7 | 1.2 | 1.08 | 27.5 | 0.47 | 12.0 | 3/8" | 5/16" | 34 |
| 34RAA11AL3 | 3/8" | 8 | 11.0 | 5 | 6.8 | 1675 | 14.5 | 368 | 2.7 | 1.2 | 1.08 | 27.5 | 0.47 | 12.0 | 3/8" | 5/16" | 34 |
| 34RAA15AM3 | 3/8" | 11 | 15.0 | 7 | 10.0 | 1185 | 14.6 | 370 | 2.9 | 1.3 | 1.16 | 29.5 | 0.52 | 13.2 | 3/8" | 5/16" | 34 |
| 34RAA26AH3 | 3/8" | 19 | 26.0 | 10 | 13.6 | 710 | 15.4 | 390 | 3.2 | 1.5 | 1.22 | 31.0 | 0.57 | 14.4 | 3/8" | 5/16" | 34 |
| 34RAA28AH3 | 3/8" | 20 | 27.1 | 10 | 13.6 | 580 | 15.4 | 390 | 3.3 | 1.5 | 1.22 | 31.0 | 0.57 | 14.4 | 3/8" | 5/16" | 34 |
| 34RAA33AX3 | 3/8" | 24 | 33.0 | 12 | 16.3 | 545 | 15.5 | 393 | 3.5 | 1.6 | 1.36 | 34.5 | 0.67 | 17.1 | 3/8" | 5/16" | 34 |
| 34RAA37AX3 | 3/8" | 27 | 37.0 | 14 | 19.0 | 480 | 15.6 | 397 | 3.4 | 1.5 | 1.36 | 34.5 | 0.67 | 17.1 | 3/8" | 5/16" | 34 |
| 34RAA47AX3 | 3/8" | 35 | 47.5 | 17 | 23.0 | 385 | 15.6 | 397 | 3.4 | 1.5 | 1.36 | 34.5 | 0.67 | 17.1 | 3/8" | 5/16" | 34 |
| 34RAA68AZ3 | 3/8" | 50 | 68.0 | 25 | 34.0 | 255 | 16.2 | 411 | 3.7 | 1.7 | 1.60 | 41.0 | 0.70 | 18.0 | 3/8" | 5/16" | 34 |
| 34RAA75AZ3 | 3/8" | 55 | 75.0 | 28 | 38.0 | 155 | 17.0 | 431 | 3.9 | 1.8 | 1.60 | 41.0 | 0.70 | 18.0 | 3/8" | 5/16" | 34 |
| 34RAA68AZ4 | 1/2" | 50 | 68.0 | 25 | 34.0 | 255 | 16.2 | 411 | 3.7 | 1.7 | 1.60 | 41.0 | 0.70 | 18.0 | 3/8" | 5/16" | 34 |
| 34RAA75AZ4 | 1/2" | 55 | 75.0 | 28 | 38.0 | 155 | 17.0 | 431 | 3.9 | 1.8 | 1.60 | 41.0 | 0.70 | 18.0 | 3/8" | 5/16" | 34 |
"AL2"종단 모델은 1/4" 스퀘어 드라이브 출력입니다.
RAS 사양
직각 스듈
| 모델 번호 | 스퀘어 드라이브 | 최대 토크 | 무부하 속도 (rpm) | 길이 | 무게 | 헤드 높이 | 측면에서 중심까지 | 공기 소모량 | |||||||
| ft.-lbs. | Nm | in | mm | lbs | kg | in | mm | in | mm | 공기 총입구 NPT | 최소 호스 I.D. | SCFM | |||
| 24RAA 시리즈 | |||||||||||||||
| 24RAS13AM3 | 3/8" | 9.6 | 13.0 | 1200 | 11.7 | 297 | 2.2 | 1.0 | 1.2 | 30.0 | 0.5 | 13.0 | 3/8" | 5/16" | 24 |
| 34RAA 시리즈 | |||||||||||||||
| 34RAS11AL3 | 3/8" | 8.1 | 11.0 | 1675 | 12.0 | 305 | 2.1 | 1.0 | 1.1 | 28.0 | 0.5 | 12.0 | 3/8" | 5/16" | 34 |
| 34RAS28AH3 | 3/8" | 20 | 28.0 | 710 | 12.9 | 328 | 2.6 | 1.2 | 1.2 | 31.0 | 0.6 | 14.0 | 3/8" | 5/16" | 34 |
| 34RAS36AX3 | 3/8" | 26 | 36.0 | 545 | 13.0 | 330 | 2.8 | 1.3 | 1.4 | 35.0 | 0.7 | 17.0 | 3/8" | 5/16" | 34 |
소음 및 진동 값
| 모델명 | 소음 | 진동 |
| dBA | m/s^2 | |
| 24RAA 시리즈 | ≤ 79 | < 2.5 |
| 24RAS 시리즈 | ≤ 79 | < 2.5 |
| 34RAA 시리즈 | ≤ 81 | < 2.5 |
| 34RAS 시리즈 | ≤ 81 | < 2.5 |
작동:
공기 공급
공구가 작동 중이고 레버를 완전히 누른 상태에서 공구에 90 psig의 최대 측정 공기를 공급할 수 있는 공기 공급 장치에 공구를 연결하십시오. 공구의 작업 범위 안에 공기 차단 밸브를 설치하십시오.
| 파라미터 | 설명 |
| 공기 호스 | 최소 내경: 5/16" (7.9 mm)최대 길이: 16.4' (5 m) |
| 압력 범위 | 정격 성능: 90 psi (620 kPa) |
| 압축 공기 | ISO 8573-1, 품질 등급 2.4.3 기준 공기질압축 공기는 깨끗하고 건조한 상태여야 합니다. |
사이클이 시작될 때마다 공구 흡입구에 오일을 주입하는 공기 배관 윤활기는 나사나 너트의 체결 같은 짧은 사이클의 작업에 좋습니다. 상당수의 파스너 작업에서는 공구 실행이 너무 짧아 일반적인 공기 배관 윤활기가 공구로 오일을 주입하지 못합니다.
공기 공급 장치에 공기 배관 윤활기가 장착되지 않은 경우 공구를 직접 윤활해야 합니다. 공구를 직접 윤활하려면 공구에서 공기 공급 배관을 분리하고 공구의 흡입구에 적절한 공기 배관 오일을 2-3방울 떨어뜨리십시오. 공구를 매일 직접 윤활하십시오. 그렇게 하지 않으면 공구 속도나 출력이 감소할 수 있습니다.
윤활제
| 부품 번호 | 패키지 | 오일 |
| 540397 | 1퀴트(0.94리터) | Airlube 10W/NR-420LB DR |
| 533485 | 1갤런(3.78리터) | Airlube 10W/NR-420LB DR |
조립 공구의 사용에 따라 윤활 주기가 결정됩니다. 정비 주기마다 충분한 양의 그리스도 모든 기어 장치를 윤활해야 합니다.
| 부품 번호 | 패키지 | 그리스 |
| 540450 | 16 oz. (0.45 kg) | Black Pearl EP-NLGI-0 |
| 540395 | 2 oz. (0.06 kg) | Magnalube-G |
| 513156 | 16 oz. (0.45 kg) | Magnalube-G |
| 541444 | 2 oz. (0.06 kg) | Rheolube 363AX-1 |
| 541445 | 16 oz. (0.45 kg) | Rheolube 363AX-1 |
작동 지침
이 공구는 전기적으로 절연되어 있지 않습니다. 전기 배선, 가스 배관, 수도 배관 등과 접촉할 가능성이 있는 장소에서는 이 공구를 사용하지 마십시오. 공구를 작동하기 전에 작업 장소를 철저히 검사하십시오.
작업 장소는 깨끗하고 정돈되어 있으며 환기가 잘 되고 조명이 밝은 장소여야 합니다.
조립 과정에서 발생하는 불꽃으로 폭발이 일어날 수 있으므로 작업 장소에 가연성 물질이나 인화성 물질이 있으면 안 됩니다.
공구를 작동하기 전에 드라이브 소켓이나 비트를 조립 작업에 맞게 설정하십시오.
부상을 당할 수 있으니 공구가 작동 중이거나 공기 공급 장치가 연결된 상태에서는 드라이브 소켓이나 비트 가까이에 손을 대지 마십시오.
드라이브 소켓이나 비트를 교체하거나 공구를 조정하기 전에 항상 공구에서 공기 공급 장치를 분리하십시오.
드라이브 소켓이나 비트가 완전히 멈출 때까지 공구를 내려놓지 마십시오. 다른 장소로 가기 전에 공구가 완전히 멈 gov는지 확인하십시오.
절대로 공기 공급 호스를 잡고 공구를 운반하지 마십시오. 우발적인 작동을 방지하려면, 공구를 다른 장소로 운반할 때 공기 공급 배관을 분리하십시오.
이상한 소음이나 과도한 진동이 발생하면 즉시 공구 작동을 중단하고 공기 공급 장치를 분리하십시오. 공구를 다시 사용하기 전에 유자격자에게 공구 수리를 맡기십시오.
본 안전 지침에 모든 정보가 담겨있지는 않습니다. 사용자는 모든 관련 국가 및 현지 규정을 숙지하고 준수해야 합니다.
유지보수:
최소 권장 정비 주기
다음 권장사항은 초기 지침이고 도구 사용에 따라 조절해야 합니다.
이 권장 정비 주기는 대부분의 용도에 적용됩니다.
매일(작업 전 또는 후):
• 공구를 청소하고 모든 오물과 이물질을 제거하십시오.
• 공기 공급 호스와 연결부를 점검하십시오.
- 공기 배관 필터, 조절기 및 윤활기의 윤활 속도를 점검하십시오.
• 공기 공급 장치의 압력을 점검하십시오.
모든 가드의 장착 상태를 점검하십시오.
모든 외부 구성품의 장착 상태와 손상 여부를 점검하십시오.
- 공구에서 과도한 진동 또는 소음이 발생하는지점검하십시오.
100,000 사이클
- 모터 속도를 점검하고 필요 시 청소 또는 수리하십시오.
- 외부 공기 누출을 점검하고 필요 시 O링을 교체하십시오.
- 스퀘어 드라이브 출력 스펀들의 손상 여부를 점검하십시오.
- 기어를 점검 및 윤활하고 필요 시 교체하십시오.
500,000 사이클
모든 O링, 개스킷 및 씻을 점검하고 필요 시 교체하십시오.
- 청동 소음기를 청소 또는 교체하십시오.
1,000,000 사이클
모든 베어링을 교체하십시오.
모든 기어에 과도한 마모나 손상이 발생했는지 점검하고 필요 시 교체하십시오.
모든 스프링을 점검하고 필요 시 교체하십시오.
교육을 받은 유자격자만 이 장비를 수리할 수 있습니다.
마모되었거나 손상된 부품은 Apex Tool Group, LLC 또는 Apex Tool Group S.A.S.에서 제조 또는 공급하는 경품 교체 부품을 사용해 교체하십시오. 제조사에서 공급하는 부품 이외의 부품을 사용하면 공구 성능이 저하되거나 유지보수 문제가 더자주 발생하거나 제조사의 보증이 취소될 수 있습니다.
스핀들 나사에 과도한 마모나 손상이 발생했는지 점검하십시오.
운송 또는 보관
주변 온도: +41°F \~ +104°F (+5°C \~ +40°C)
허용 상대 습도: 25% \~ 90%, 결로 현상 없음
폐기
제품과 포장의 모든 구성품에 대한 현지 폐기 지침을 준수하십시오.
문제 해결
| 오동작 원인 해결 방법원인 | 해결 방법 | |
| 공구가 작동하지 않습니다. | 공기압이 없거나 낮음 | → 공구 공기 흡입구의 공기압이 적당한지 확인하십시오. |
| 역회전 링이 위치를 벗어남 | → 역회전 링이 시계 방향 또는 시계 반대 방향 위치인지 확인하십시오. | |
| 트림 로드 스프링이 위치를 벗어남 | → 공구를 분해해야 합니다. | |
| 기어 파손 | → 공구를 분해해야 합니다(부품 교체). | |
| 공구가 씻오프되지 않음 | 토크가 높게 설정됨 | → 토크 설정을 낮추십시오. |
| 작업 압력 < 58 psi (400 kPa) | → 작업 공기압을 높이십시오. | |
| 토크를 조절할 수 없음 | 조절 렌치의 날이 마모되었거나 파손됨 | → 조절 렌치를 교체하십시오. |
| 조절 너트의 날이 마모되었거나 파손됨 | → 클러치를 분해해야 합니다(부품 교체). | |
| 공구 출력 손실 | 공기압 감소 | → 공기 공급 배관이 막혔는지 점검하십시오. |
| 윤활 부족 | → 공기 배관 윤활기에 윤활제가 가득 차 있고 적절히 작동하는지 점검하십시오. | |
| 모터 배기가 막힘 | → 청동 소음기를 청소 또는 교체하십시오. | |
| 과도한 수분으로 로터 블레이드가 팽창됨 | → 공기 배관 필터를 점검하고, 필요 시 탱크를 비우십시오. | |
| 로터 블레이드가 마모됨 | → 공구를 분해해야 합니다(부품 교체). | |
| 기어 또는 베어링이 마모됨 | → 공구를 분해해야 합니다(부품 교체). | |
| 흡입구 어댑터에서 공기 누출 | 흡입구 어댑터가 혈거움 | → 흡입구 어댑터를 조이십시오. |
| 흡입구 어댑터의 O링이 마모됨 | → O링을 교체하십시오. | |
