사용 설명서 Px7 S3 BOWERS & WILKINS

Bowers & Wilkins PX7 헤드폰 사용자가 되신 것을 환영합니다.

Bowers & Wilkins 제품을 구매하여 주신 데 대해 깊이 감사드립니다. Bowers & Wilkins의 창립자 John Bowers는 가정에서 오디오의 즐거움을 느끼게 하는 중요 요소는 창의력이 풍부한 디자인, 혁신적 엔지니어링과 고도의 기술이라고 확신하였습니다. 그의 신념은 현재도 Bowers & Wilkins에서 공유되고 있으며 Bowers & Wilkins가 설계하는 모든 제품에 생명을 불어넣고 있습니다.

Bowers & Wilkins PX7 헤드폰은 어떤 상황에서도 최고 수준의 개인 오디오 경험을 제공하고 더불어 블루투스 기능으로 편리성까지 제공하는 오버 이어 헤드폰입니다. 본 사용설명서에는 PX7 헤드폰을 사용하는데 필요한 모든 것이 기재되어 있습니다.

PX7 헤드폰은 스마트폰, 태블릿 및 컴퓨터의 블루투스 기능을 통해 무선으로 음악을 스트리밍하여 감상하거나 제공된 케이블로 아날로그 헤드폰 출력에 연결하여 유선으로도 감상하실 수 있습니다. 또한 PX7 헤드폰은 컴퓨터와 USB 연결을 통해 오디오를 재생할 수 있으며 무선으로 전화 통화가 가능합니다.

PX7의 Real World Listening 기능에는 최신 어댑티브 노이즈 캔슬링, 엠비언트 보이스 패스 쓰루 및 향상된 착용 감지 센서 기술이 탑재되어 있습니다. 최신 노이즈 캔슬링 기능은 지능형 환경 감지 기능으로 주변 환경에 가장 적합한 노이즈 캔슬링 타입을 자동으로 선택하며 전례 없는 리스닝 경험을 제공하는 것을 목표로 하고 있습니다. 엠비언트 패스-쓰루를 통해 헤드폰을 착용한 상태에서도 대화나 안전 알림과 같은 외부 사운드를 선명하게 들을 수 있습니다. PX7는 착용 감지 센서 기능으로 이어피스를 귀에서 들어 올리면 재생이 일시 정지되고 다시 착용하면 재생이 시작됩니다. 이러한 기능은 iOS 및 Android용 Bowers & Wilkins Headphones App에서 사용 여부를 선택하거나 커스터마이즈 할 수 있습니다.

PX7에는 충전식 배터리가 내장되어 있습니다. 완전히 충전된 상태일때 블루투스 강도나 어댑티브 노이즈 캔슬링 및 보이스 패스 쓰루 사용 여부에 따라 다르나 보통 볼륨에서 30시간 연속 노이즈 캔슬링 재생이 가능합니다.

1. PX7 포장 내용물

PX7 헤드폰

휴대용 파우치

USB-C 충전 케이블

3.5mm 모디오 케이블

문서 팩

2.PX7 헤드폰 알아보기

2.1 헤드폰 전원 On/Off

그림 1 전원 스위치 기능을 나타냅니다.

전원 켜기

전원 스위치는 오른쪽 이어 피스에 있습니다. 전원

스위치를 중간 위치로 밀면 알림음이 울리고 LED

표시등이 충전 상태에 따라 녹색, 호박색 또는

적색으로 점등됩니다.

전원 끄기

전원 스위치를 아래로 밀면 LED 표시등이 깨지며

알림음이 울리고 전원이 꺼집니다.

2.2 헤드폰 컨트롤

그림 2는 헤드폰 컨트롤 기능을 나타냅니다. 오른쪽이어피스의 다음 버튼은 미디어 재생 시 사용하는버든입니다.

기능 동작

재생/일시 정지 다기능 버튼 1회 누름
재생/다음 트랙 재생	다기능 버튼 빠르게 2회 누름(주의: 소스 기가에 따라 다를 수 있음)
재생/이전 트랙 재생	다기능 버튼 빠르게 3회 누름(주의: 소스 기가에 따라 다를 수 있음)
볼륨 증가 Volume + 누름
볼륨 강소 Volume - 누름

오른쪽 이어피스의 다음 버튼은 전화 통화 시사용하는 버튼입니다.

기능 동작

전화 받기 및 꿈기 다기능 버튼 1회 누름
봉화 중 다른 전화받기	동화 중 다기능 버튼 1회 누름
동화 중 다른 전화수신 거부	동화 중 다기능 버튼 2초간누름
두 동화 간 전환 동화 중 다기능 버튼 2회 누름
동시 두 동화	동화 중 다기능 버튼 1초간누름
동화/음소거 전환 동화 중 다기능 버튼 3회 누름

2.3 표시등 상태

그림 3은 오른쪽 이어피스의 LED 표시등 조명에따른 상태들 설명합니다.

L R 노이즈 캐슬링 전원 스위치 불량 + 다기능 불량 -

그림 2

헤드폰 컨트롤 버튼

표시등 동작 상태

백색 배터리 30% 이상

호박색 배터리 10% ~ 30% 사이

적색 배터리 10% 이하

적색 점멸 헤드폰 작동에 필요한 배터리 진량 부족

청색 점멸 페어링 모드 실행

청색 2초간 점등 페어링 성공

청색 점멸(동화 시) 다른 전화

녹색 점멸 급속 충전

녹색 점등 배터리 충전 완료

그림 3

표시등 상태

3.지능 기능

3.1 어댑티브 노이즈 켜슬링

노이즈 캔슬링은 주변 환경의 원하지 않는 노이즈를 제거하는 침단 기술입니다.

PX7는 어던티브 노이즈 캔슬링의 혁신적인 최신 기능을 제공합니다. 여기에는 노이즈 캔슬링과 주변 환경에 가장 적합한 튜닝을 적용하는 지능형 감지 기능이 포함됩니다. 주변 환경이 바뀌면 노이즈 캔슬링이 새로운 환경에 적합하게 자동으로 조정됩니다.

원쪽 이어피스의 노이즈 캔슬링 버튼은 여러 모드를 선택할 수 있습니다. 버튼 위치는 그림 2를 참조하십시오

모드 적용

High	비행기 기내와 같은 시끄러운 소음환경에 적합
Low	주변 상황을 파악할 필요가 있을경우에 적합
Auto	현재 환경에 가장 적합한 노이즈캔슬링을 지붕으로 조정
Off 노이즈 켜슬링 기능 해제

3.2 엠비인트 패스-쓰루 (Ambient Pass-Through)

PX7에는 엘비언트 패스-쓰루 기능이 있어서 헤드폰을 벗지 않고도 안전 알림이나 대화와 같은 주변 환경의 시운드를 들을 수 있습니다.

원쪽 이어피스의 노이즈 캠흘링 버튼으로 엠비언트 패스-쓰루 기능도 컨트롤 할 수 있습니다. 버튼 위치는 그림 2를 참조하십시오

기능 동작

엠비언트 패스- 쓰루 겨기	노이즈 캔슬링 버튼 2초간 누름
엠비언트 패스- 쓰루 고키	엠비언트 패스-쓰루가 활성한된 상태에서 노이즈 캔슬링 버튼을 2초 동안 누르거나 1회 누르면 헤드폰이 이전 노이즈 캔슬링 모드로 돌아감

Bowers & Wilkins Headphones App을 사용하여 필요에 맞게 엠비언트 패스-쓰루 레벨을 추가로 커스터마이즈 할 수 있습니다.

3.3 착용 감지 센서

PX7는 양쪽 이어피스에 최신 착용 잠지 센서를 답재했습니다. (그림 4 참조) 헤드폰을 빛으면 스덴바이 모드로 전환되어 지능적으로 배터리가 절약됩니다. 다시 착용하면 PX7가 지동으로 활성화되어 마지막으로 연결된 Bluetooth 장치에 연출됩니다.

미디어 재생 중에 양쪽 이어피스를 귀에서 들어 올리면 지동으로 일시정지가 됩니다. 이어피스가 귀에 다시 높이면 자동으로 재생이 시작됩니다. 자동 재생 기능은 더욱 최적화되어 필요할 때만 사용할 수 있습니다. 아래의 조건에서는 자동 재생되지 않습니다.

1. 끼짐 상태에서 헤드폰 전원을 콜 때
2. 스탠바이 상태에서 커질 때
3. 재부팅 때 (예: 공장 초기화 후)

Bowers & Wilkins Headphones App에서 착용 감지 센서와 스텐바이를 조절할 수 있습니다

주의: 해드폰을 착용할 때 주의하십시오. 귀와 이어피스 사이에 머라카락이나 약세서리가 끼어 있거나 귀 형태를 앱곡하는 안경을 착용하면 착용 감지 센서의 성능에 영향을 줄 수 있습니다.

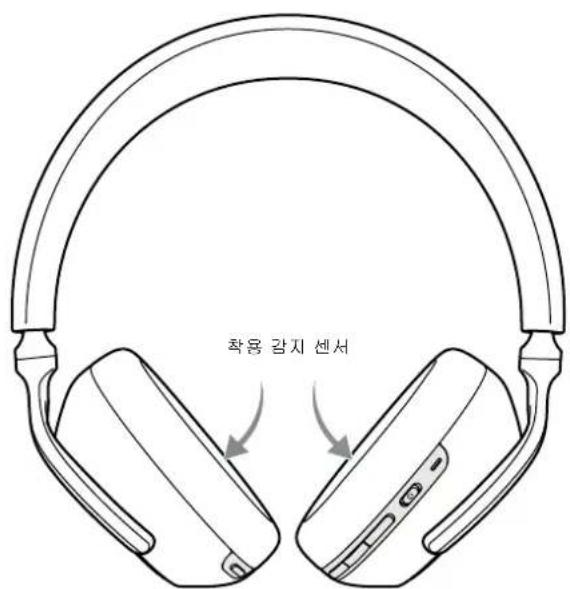

착용 감지 센서

그림 4
착용 감지 센서 위치

4.배터리 충전 및 절약

PX7는 배터리가 일부만 총전되어도 사용할 수 있지만 처음 사용하기 전에 배터리를 완전히 총전하는 것이 좋습니다. 완전 총전 시까지 최대 3 시간이 소요됩니다. 충전 중에도 해드론을 사용할 수 있습니다.

충전을 하려면

1. 먼저 제공된 충전 케이블을 사용하여 컴퓨터 또는 충전기에 USB-A 단자를 연결하십시오.
2. 그런 후 USB-C 단자를 헤드폰에 연결하십시오

주의: 충전 중에는 해드폰 표시등이 녹색으로 점열합니다. 충전이 완료되면 표시등이 점등합니다. 표시등 밝기는 그림 3을 참조하십시오.

4.1 스탠바이 전원 절약

PX7의 착용 감지 센서는 지능적으로 배터리 전원을 절약합니다. 이어피스를 귀에서 들어 올러면 지동으로 스탠바이 모드로 전환되어 미디어 재생을 일시 징지 및 블루투스 연결을 꿈고 지전력 상태로 전환합니다.

다시 착용하면 PX7가 마지막으로 연결되었던 블루투스 소스에 다시 연결됩니다. 정상적으로 기능하려면 두 이어피스가 모두 착용을 감지해야 합니다. 앱에서 착용 강지 센서를 비활성화 시키면이 기능은 작동하지 않습니다.

앱을 사용하면 스탠바이로 자동 전환되는데 소요되는 시간을 커스터마이즈 할 수 있습니다. 앱의 설정에서 Standby Timer를 참조하십시오.

5. 헤드폰 착용

헤드폰을 정확하게 착용해야 최고 성능으로 감상하실 수 있습니다. 그럼 6 참조.

1. 각 이어피스 내부의 L(좌), R(우) 표시를 확인히십시오.
2. 헤드폰이 머리를 불편하게 하지 않도록 헤드밴드를 조절하십시오.

주의: 헤드폰을 착용할 때 주의하십시오. 귀와 이어피스 사이에 머리카릭이 끼어 있거나 귀형태를 왜곡하는 안경을 착용하면 착용 감지 센서의 성능에 영향을 줄 수 있습니다.

그림 5 USB 5 개입물 연계

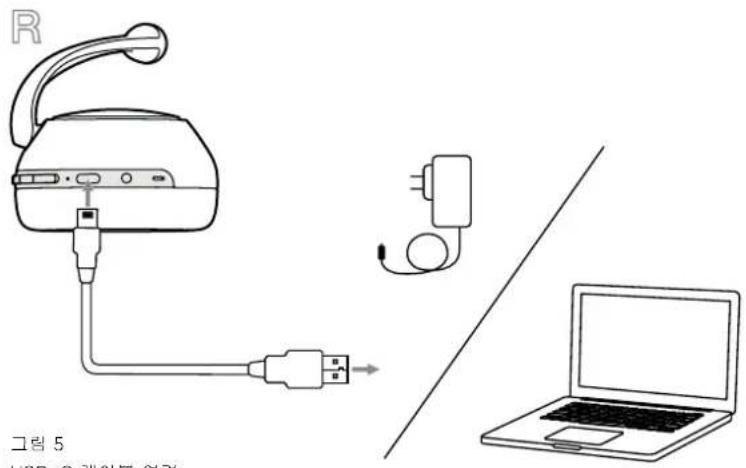

그림 5 USB-C 케이블 연결

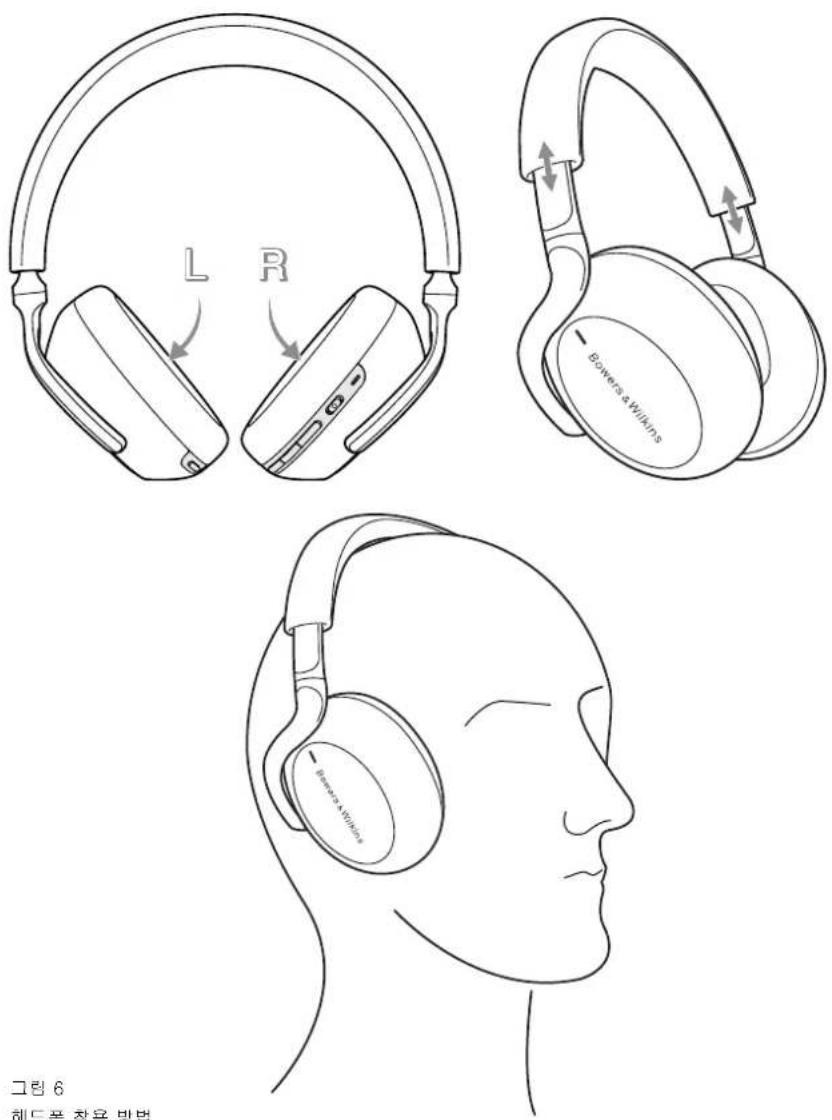

L R Bowers & Wilms 그런 6 헤드甫 착용 빛벌

6. 블루투스 연결

6.1 르루투스 페어링

PX7는 스마트폰, 태블릿 또는 컨퓨터와 같은 블루투스 오디오 기기와 무선으로 미디어를 스트리밍 하도록 디자인되었습니다. 헤드폰을 블루투스로 연결하려면 먼저 오디오 기기와 페어링을 해야 합니다.

1. PX7 헤드폰을 처음 켜면 블루투스 페어링 모드가 시작되며 표시등이 청색으로 절멸합니다. 페어링 모드가 실행되지 않을 경우 전원 스위치를 5초 동안 위(블루투스 아이곤)로 밀어 몰리면 표시등이 청색으로 절멸되고 알린음이 올리며 페어링 모드가 실행됩니다.
2. 오디오 기기에서 블루투스 기능이 겨져 있는 지 확인하고 PX7가 검색 목록에 나타나면 페어링 하십시오.
3. 페어링이 진행되는 동안 헤드폰 표시등은 청색으로 점멸하며 페어링이 완료되면 청색으로 점등되며 알림음이 올립니다.

헤드폰은 최대 8개의 페어링 되었던 블루투스 기기를 기억합니다, 추가하려면 등일한 방법으로 진행하십시오.

주의: 5분 동안 블루투스 베어링이 되지 않을 경우 자동으로 블루투스 모드가 해제됩니다. 베어링이 실패할 경우 정색 표시등이 빼르게 절일합니다. 베어링을 다시 실행해 보십시오.

6.2 멀티 블루투스 연결

PX7는 기기 2대를 동시에 연결할 수 있지만 한 기기에서 음악 재생과 통화를 동시에 할 수는 없습니다.

2 기기를 전환하기

1. 첫번째 기기에서 음악을 일시정지 하거나 PX7의 다기능 버튼을 1회 눌러 재생을 일시 정지하십시오.
2. 두번째 기기에서 음악을 재생하면 두 번째 기기로 전환됩니다.

오디오를 스트리밍 할 때 두 번째 기기에서 전화를 받으면 음악 재생이 자동으로 일시정지 되고 통화가 시작됩니다. 동화를 종료하면 젖 번째 기기에서 자동으로 재생이 시작됩니다.

6.3 기기 연결 해제

전원 스위치를 위(블루투스 아이콘)로 빠르게 2회 연속으로 밀면 기기와 PX7 연결을 바로 해제할 수 있습니다.

또한 Bowers & Wilkins Headphones App에서 연결 방법을 상세하게 관리할 수 있습니다.

6.4 업으로 헤드폰 설정

Bowers & Wilkins Headphone App에서 어댑티브 노이즈 캔슬링, 엘비언트 패스-쓰루 및 착용 감지 센서와 같은 기능을 확장 설정할 수 있습니다. 또한 음성 프롬프트, 스탠바이 시간, 연결 관리 및 헤드폰 소프트웨어 엑데이트와 같은 기능도 설정할 수 있습니다. 이 앱은 iOS 및 Android 기기에서 무료로 다운로드 발을 수 있습니다.

PX7 헤드폰을 추가하려면 이래외 같이 진행하십시오.

1. 모바일 기기에서 Bowers & Wilkins Headphones App을 다운로드하여 설치하십시오.
2. 앤을 시작한 다음 맵 알림 및 권한과 관련된 지침을 얇고 따르십시오.
3. 메인 화면에서 +를 탑하고 안내를 따르십시오.

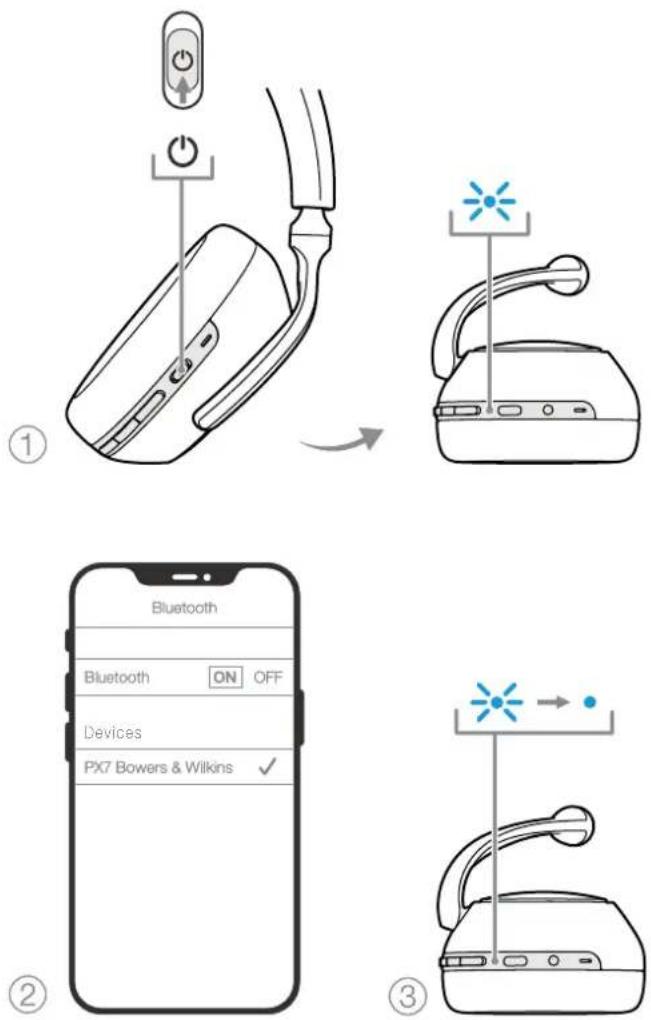

그림7 블루투스 페어링

6.5 헤드폰 소프트웨어 업데이트

Bowers & Wilkins는 간혹 헤드폰 성능을 향상시키고 새로운 기능을 추가하는 소프트웨어 업데이트를 제공합니다.

소프트웨어 업데이트가 가능하면 Bowers & Wilkins Headphones App에서 알림이 오며 이를 누른 후 안내 지침을 따라 업데이트를 진행하십시오.

7. AUX 연결

PX7는 블루투스 연결 재생 외에도 제공된 3.5mm 오디오 또는 USB 케이블로 음악 소스와 연결할 수 있습니다.

7.1 3.5mm 오디오 케이틀 연결

3.5mm 오디오 케이블을 사용하면 PX7를 스마트폰이니 태블릿 또는 기존 하이파이 시스템의 헤드폰 단자와 같이 아날로그 출력을 지원하는 기기와 함께 사용할 수 있습니다. 그림 8 참조.

1. 3.5mm 오디오 케이블을 오른쪽 이어피스 3.5mm 단자에 연결하십시오.
2. 다른 한 쪽은 오디오 재생 기기의 출력 단자에 연결하십시오
3. 연결된 PX7 헤드폰의 블루투스 기기는 자동으로 연결 해제됩니다.

주의: 아날로그 소스 가기의 오디오를 재생하려면 해드폰이 충분히 충전된 상태에서 전원을 쳼야 합니다. 3.5mm 오디오 캐이블을 사용할 경우 불 legisl이나 재생/일시 징지 바튼은 작동하지 않습니다.

7.2 USB 케이블 연결

USB 케이블을 통해 PX7와 컴퓨터를 연결하면 컴퓨터에서 USB 사운드 출력 기기로 인식됩니다.

1. USB-C 단자를 오른쪽 이어피스 USB-C 단지에 연결하십시오.
2. USB-A 단지는 컴퓨터 단지에 연결하십시오
3. 연결된 PX7 헤드폰의 블루투스 기기는 지동으로 연결 해제됩니다.
4. 컴퓨터의 오디오 출력 제어판에서 해드폰을 찾아 선택하십시오.

주의: 컴퓨터 USB 포트에 연결하면 해드폰 배터라도 충전됩니다.

8.재-부팅 및 초기화

8.1 재-부팅

LED 포시등이 꺼질 때까지 Volume +, Volume - 버튼을 동시에 10초 동안 누르십시오. 표시등이 꺼겠다가 다시 켜지며 재-부팅됩니다. 재-부팅해도 내부 설정이 초기화되거나 페어링 된 기기의 기복은 지원지지 않습니다.

8.2 기본값으로 조기화

퍼어링 된 기기의 기록을 지우고 모든 설정을 기본값으로 복원할 수 있습니다. PX7의 전원이 커진 상태에서 표시등 LED가 깨질 때까지 Volume +, Volume - 및 노이즈 캔슬링 버튼을 동시에 10 초 동안 누르십시오. 표시등이 깨졌다가 다시 겨지며 새로운 기기를 페어링 할 준비를 합니다. 또한 Bowers & Wilkins Headphones App에서도 초기함할 수 있습니다. 앱의 설정에서 Reset을 참조하십시오.

9. 관리 및 유지

9.1 PX7 보관

PX7를 잘 관리하면 최상의 성능을 오래도록 유지할 수 있습니다.

사용하지 않을 때는 헤드폰의 전원을 고고 제공된 파우치에 헤드폰을 보관하십시오. 민저 헤드폰 전원을 끈 후.

1. 양쪽의 헤드밴드를 집어 최소 형태로 만드십시오.
2. 버튼을 마주한 상태에서 이어피스를 안쪽으로 돌려 납작하게 만드십시오.
3. 케이스에 헤드폰을 넓으십시오.

9.2 PX7 클리닝

PX7를 젖은 극세시 천으로 부드럽게 닦거나 가법게 두드리십시오.

PX7의 패브릭은 습기 및 얼록 방지제로 특수 코팅되어 있습니다. 패브릭 표면에 먼지, 얼록 또는 성유 짜꺼기가 쌀이면 아래의 지친에 따라 청소하십시오.

• 페브릭을 청소하기 위해 세계 문지르거나 도구를 사용하지 마십시오.
• 증이 타월, 낱킨 또는 휴지는 잔류물을 남길 수 있으므로 사용하지 마십시오.
• 세제, 비水墨물, 광택제 또는 화학 세제를 사용하지 미십시오.
• 이어피스, 버튼, 포트에 습기가 들어가지 않도록 하십시오.

10. 지원

PX7에 대해 추가적으로 도움이나 조언이 필요하면 www.bowerswilkins.com/support 의 지원 사이트를 참고하십시오.

환경 정보

B&W 제품은 유럽 유해불질사용제한지침 (RoHS), 화학물질관리제도(REACH)와 폐전기전자제품처리지침(WEEE)에 대응하여 실계되어 있습니다. 포장재니 제품을 폐기할 경우 재활용 가능 자원의 분리 배출요령에 따라 수거하여 주십시오.

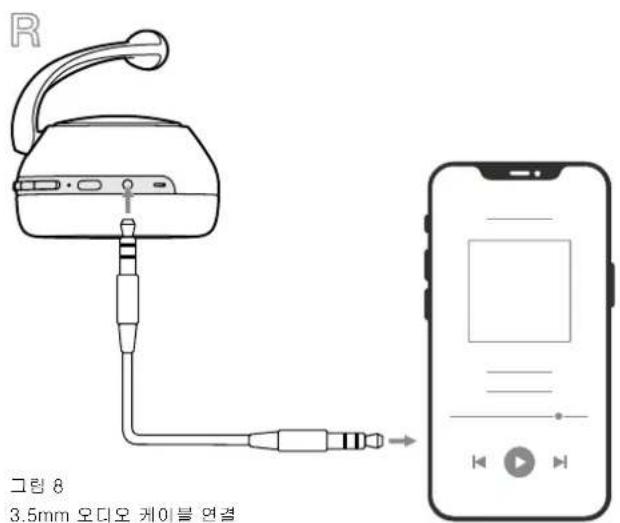

그림 8 3.5mm 오디오 케이블 연결

기술 사양

헤드폰 형태 블루투스 와이어리스 오버 이어 헤드폰

기술적 특징 어댑티브 노이즈 캔슬링

엠비언트 패스-쓰루

착용 감지 센서 Bluetooth v5.0 aptX Adaptive

USB-C 충전 및 오디오 인터페이스

3.5mm 유선 오디오 인터페이스

Bluetooth 코덱 Aptx- Adaptive

Aptx-HD

Aptx-Classic

ACC

SBC

Bluetooth 프로파일 A2DP v1.3.1

AVRCP v1.6.1

HFP v1.7.1

HSP v1.2

BLE GATT (Generic Attribute Profile)

드라이브 유닛 2x ø43.6mm 풀 레인지

마이크 4x ANC 마이크

2x 음성 마이크 (CVC2 - Clear Voice Communication v2)

주파수 대역 10Hz \~ 30kHz

임피턴스 20Ω

왜 율 <0.3% (1KHz/10mW)

배터리 타입 충전용 리듬 배터리

배터리 수명 & 시간 BT/ANC 30시간, 15분 충전으로 5시간 사용

입력 블루투스, 3.5mm 스테레오 책, USB-C 오디오

박스 내용을 1.2m 스테레오 잡 오디오 케이블, 1.2m USB-A 대 USB-C 케이블, 파우치

중량 310g
