ZM-Z1 - 중앙 장치 ZALMAN - 무료 사용 설명서

제품 유형	중앙 장치 (PC 케이스)
브랜드	Zalman
모델	ZM-Z1
지원 마더보드 폼팩터	ATX, Micro-ATX, Mini-ITX
크기 (가로 x 세로 x 깊이)	200 x 450 x 450 mm
무게	5 kg
재질	SECC 강철, ABS 플라스틱
5.25인치 베이	2
내부 3.5인치 베이	4
2.5인치 베이	2
확장 슬롯	7
전면 팬	2 x 120 mm (미포함)
후면 팬	1 x 120 mm (미포함)
전원 공급 장치	미포함, 표준 ATX 폼팩터
전면 패널 커넥터	USB 2.0, USB 3.0, 오디오 잭
주요 기능	도구 없는 드라이브 장착, 케이블 관리, 자석 먼지 필터
유지 관리 및 청소	부드러운 마른 천으로 닦으십시오. 화학 제품, 알코올, 용제를 사용하지 마십시오.
안전	취급 시 장갑을 착용하십시오. 통풍구를 막지 마십시오. 평평하고 안정된 표면에 설치하십시오.
예비 부품 / 수리 가능성	조립 나사 제공. 표준 부품은 판매점에서 구입 가능합니다.
일반 정보	사용 설명서는 PDF로 제공됩니다. 디자인 및 사양은 예고 없이 변경될 수 있습니다.

자주 묻는 질문 - ZM-Z1 ZALMAN

ZM-Z1 케이스에 마더보드를 어떻게 설치하나요?

미리 절단된 지지대에 마더보드를 놓으십시오. 미리 설치된 6개의 나사를 사용하십시오. 마더보드 폼팩터에 따른 정확한 나사 위치는 제공된 도표를 참조하십시오.

그래픽 카드는 어떻게 장착하나요?

PCI 덮개를 손으로 풀고, 해당 PCI 슬롯의 덮개를 제거한 후 그래픽 카드를 삽입하고 제공된 고정 나사로 고정하십시오.

호환되는 마더보드 폼팩터는 무엇인가요?

이 케이스는 ATX, Micro-ATX, Mini-ITX 폼팩터를 지원합니다.

케이스를 손상시키지 않고 청소하는 방법은?

부드럽고 마른 천을 사용하십시오. 화학 제품, 알코올, 용제, 세제는 절대 사용하지 마십시오.

단락 위험이 있나요?

네, 연결이 잘못된 경우 위험이 있습니다. 케이블을 올바르게 연결하고 사고를 방지하기 위해 장갑을 착용하십시오.

몇 개의 팬을 설치할 수 있나요?

이 케이스는 120mm 전면 팬 2개와 120mm 후면 팬 1개를 지원합니다(미포함).

어떤 유형의 전원 공급 장치가 필요한가요?

표준 ATX 폼팩터의 전원 공급 장치가 필요하며, 케이스에 포함되지 않습니다.

SSD를 설치할 수 있나요?

네, 이 케이스에는 2.5인치 디스크 베이 2개(SSD 또는 하드 디스크)가 있습니다.

전면 패널 USB 포트에 어떻게 접근하나요?

포트는 케이스 상단에 있습니다: USB 2.0, USB 3.0, 오디오 잭.

상세 설명서는 어디에서 찾을 수 있나요?

전체 PDF 설명서는 notice-facile.com에서 무료로 다운로드할 수 있습니다.

사용 설명서 ZM-Z1 ZALMAN

English / 한 글 / Français / Español

1.설치 전 설명서를 숙독하십시오.
2.설치 전 제품과 구성품을 반드시 확인 후 이상이 있을 경우 구입처에 교환/환불 조치받으십시오.
3.제품 설치 시 사고 예방을 위해 장갑을 착용하고 취급하십시오.
4.시스템 장착 시 치명적 손상이 발생할 수 있으므로 무리한 힘을 가하지 마십시오.
5.케이블을 잘못 연결하면 합선으로 인한 화재 우려가 있어 필히 설명서를 참고하여 연결하십시오.
6.시스템 사용시 제품의 통풍구가 막히지 않도록 주의 하십시오.
7.직사광선,물,습기,기름,먼지가 많은 곳을 피하고 공기가 잘 통하는 곳에서 보관/사용하십시오.
8.화학약품 등으로 제품의 표면을 닦지 마십시오.(알코올 또는 아세톤 등 유기용제)
9. 동작 중에는 인체나 제품에 해를 끼칠 수 있으므로 손이나 물체를 넣지 마십시오.
10.어린이의 손이 닿지 않는 곳에서 보관/사용하십시오.
11.정해진 용도 외의 사용 및 소비자 부주의로 발생한 문제는 당사에서 책임지지 않습니다.
12.제품의 외관 디자인 및 규격은 품질 향상을 위해 소비자에게 예고 없이 변경될 수 있습니다.

1. Components / 구성품

A Bolt

(#6-32*5mm) × 13 [PSU,PCI]

B Bolt

(M3*5mm) x 25 [M/B,FDD,SSD,ODD]

C Bolt

(M3*5mm) × 4

Stand Off x 6

Cable Tie x 5

HDD Guide

Manual x 1

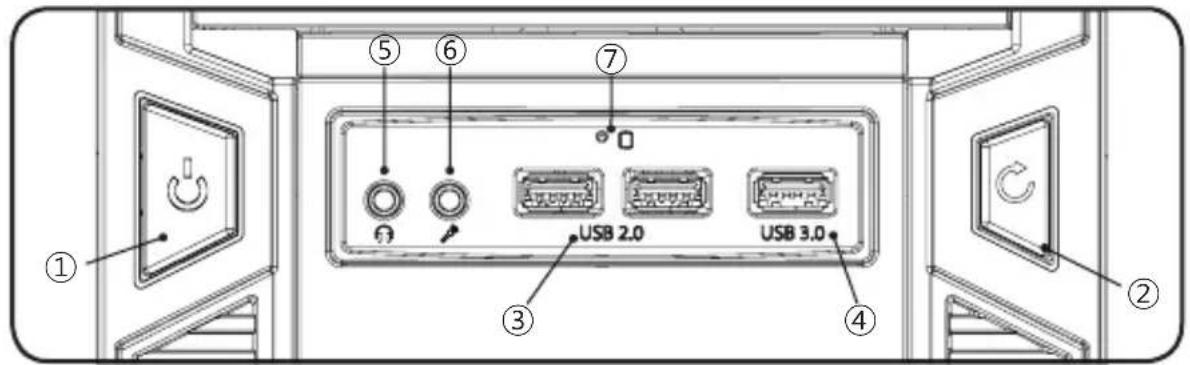

2. Front I/O Ports / 상면 I/O 포트

# Part / 명칭 # Part / 명칭
1 Power Button / 전원 2 Reset Button / 리셋	버튼
3 USB 2.0 4 USB 3.0
5 Headphones / 헤드폰 6 Mic / 마이크
7 HDD LED

3. Installation / 설치방법

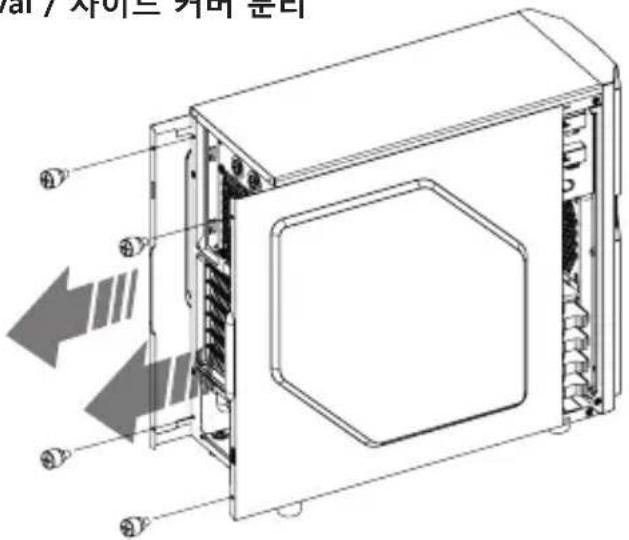

1) Side Panel Removal / 사이드 커버 분리

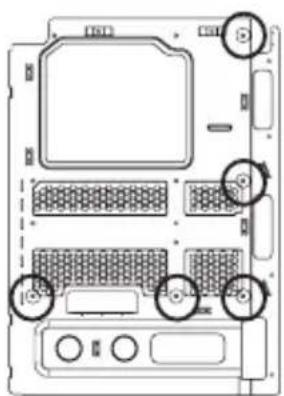

2) Motherboard Installation / 마더보드 설치

-기본 6개의 Stand-Off가 장착되어 있으며, 하단 그림을 참조하여 마더보드 타입에 따라 Stand-Off를 추가로 끼우고 마더보드를 케이스에 장착합니다.

	Stand-Off
	B Bolt

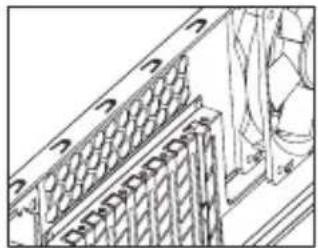

3) VGA Card Installation / 그래픽 카드 설치

① Unfasten the Hand Screw holding the PCI Cover and disassemble the cover.
② Remove the PCI Slot Cover.
③ Install the VGA Card and fasten with a fixing screw.
① PCI커버를 고정하는 핸드 스크류를 풀고 커버를 분리합니다.
② PCI 커버를 제거합니다.
③ 그래픽 카드를 설치하고 고정나사로 고정합니다.

4) 5.25" and 3.5" Drive Installation / 5.25" 및 3.5" 드라이브 설치

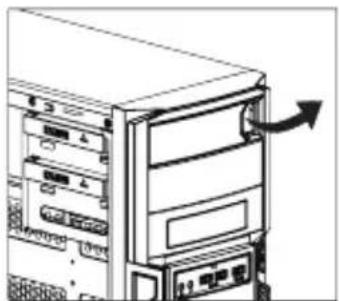

4-1) ODD Installation / ODD 설치

※ ODD Bracket removal / ODD 브라켓 제거

4-2) 3.5 Installation / 외부 3.5" 설치

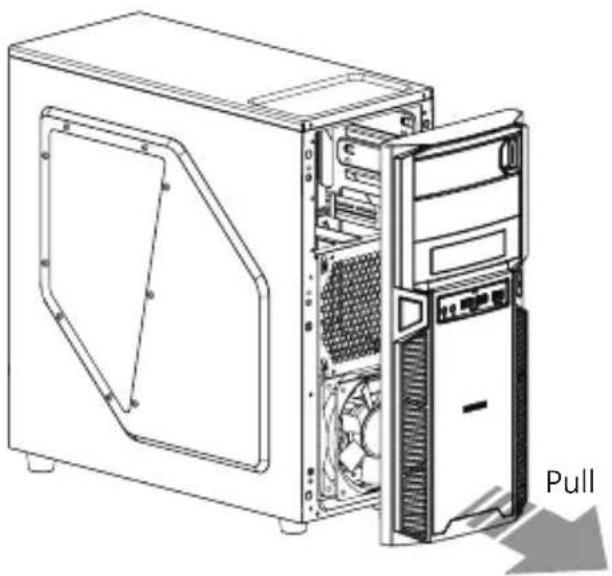

2) 3.5 Installation / 외부 3.5" 장착1) Front Cover R

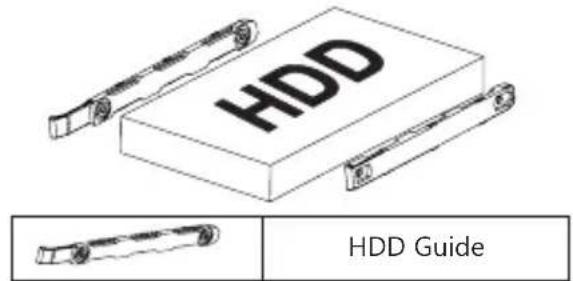

• Use the HDD Guide to install 3.5" HDD.
  -HDD GUIDE를 이용하여 3.5" HDD를 장착합니다.

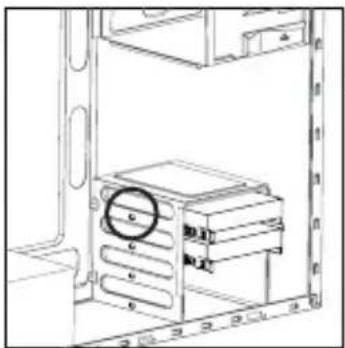

※조립 후 시스템을 이동할 때는 해당위치에 C 나사로 HDD를 고정해 주시기 바랍니다.
※ When transporting an assembled system, please secure the HDD with Bolt C as shown above.

C Bolt

6) Cable Connection / 케이블 연결

Power Button / 전원 버튼

• 2.5" HDD and SSDs can be installed on the right side of case as shown in the diagram below.
• 다음 그림과 같이 케이스 오른쪽 측면에 SSD를 장착하여 사용할 수 있습니다.

7.품질보증 및 A/S 안내

1. 품질 보증기간 : 제품 구입일로부터 1년 (단, 구입영수증이 있을 때)

2.무상 A/S:품질 보증기간 내에 제품 자체 성능상의 하자 및 불량 발생시

3.유상 A/S:품질 보증기간 이후에 제품 사용상의 문제 발생시.단,아래와 같은 사항에 대해서는 품질 보증기간 이내라도 무상 A/S 처리가 되지 않으며 소비자 부담으로 처리됩니다.

본 사용 설명서에 명시된 설치 전 주의사항 및 유의사항을 지키지 않은 경우

사용자의 고의나 과실 및 부주의로 인하여 변형,파손/파괴된 경우

사용자의 임의 개조에 의한 변형 및 고장이 발생된 경우

품질 보증 스티커가 제거 또는 회손 되었을 경우

천재 지변으로 인해 고장이 발생된 경우

1. A/S

1) 운영시간:평일-09:00\~18:00(공휴일,토.일요일 휴무)

2) 접수 방법

①방문 접수:직접 방문할 경우 사전 연락 후 방문해 주시기 바랍니다.

② 택배 접수: 택배(우편)를 이용하실 경우 성함, 주소, 연락처 및 불량 증상을 적은 메모지를 넣어서 보내주십시오.

※ A/S 의뢰 시 제품 박스가 필요하오니 보관하여 주십시오.

3) 접수처

◆고객지원센터 - 1588-3936

※ A/S 의뢰 시 제품은 A/S접수처로 보내시는 것을 원칙으로 합니다.

1. 제품 운송비용

1)무상 A/S의 경우:무상 기간 내의 택배 운임비는 1회(선불)고객 부담을 원칙으로 합니다.

2)유상 A/S 및 보증기간 이후:왕복 비용 모두 고객 부담입니다.
