ASRock Z170A-X1/3.1 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 앱고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

ASRock Z170A-X1/3.1 마더보드 (ATX 품 팩터)

ASRock Z170A-X1/3.1 간편 설치 안내서

ASRock Z170A-X1/3.1 지원 CD

시리얼 ATA (SATA) 데이터 케이블 2 개 (선택 품목)

I/O 패널 실드 1 개

1.2 규격

플랫폼	ATX 품 팩터솔리드 콘덴서 구조
CPU	6 세대 Intel® CoreTM i7/i5/i3/Pentium®/Celeron® 프로세서 ( 소켓 1151) 지원5 개 전원 위상 구조Intel® Turbo Boost 2.0 기술 지원Intel*K- 시리즈 잠금 해제 CPU 지원ASRock BCLK 전범위 오버클로킹 지원
첩세트	Intel® Z170
메모리	듀얼 채널 DDR4 메모리 기술DDR4 DIMM 슬롯 4 개DDR4 3466+(OC)*/3200(OC)/2933(OC)/2800(OC)/2400(OC)/2133 비 ECC, 비버퍼링 메모리 지원ECC UDIMM 메모리 모듈 지원 ( 비 -ECC 모드에서 작동 )* 단일 메모리 모듈 ( 단일 채널 메모리 ) 을 설치할 때만 3466+(OC) 메모리 주파수를 얻을 수 있습니다 .* 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)시스템 메모리 최대 용량 : 64GBIntel® Extreme Memory Profile (XMP) 2.0 지원DIMM 슬롯에 15 μ Gold Contact 장착
확장 슬롯	PCI Express 3.0 x16 슬롯 2 개 (PCIE2:x16 모드 , PCIE4:x4 모드 )*NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원PCI Express 3.0 x1 슬롯 3 개 (Flexible PCIe)AMD Quad CrossFireXTM 및 CrossFireXTM 지원
그래픽	Intel® HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다 .Intel® HD 그래픽스 빌트 - 인 비주얼 지원 : AVC, MVC (S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video,Intel® InTruTM 3D, Intel® 클리어 비디오 HD 기술 , Intel®InsiderTM, Intel® HD 그래픽스 510/530Pixel Shader 5.0, DirectX 12

DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz)

가속화된 미디어 코덱 지원:HEVC,VP8,VP9

DVI-D 포트를 이용한 HDCP 지원

DVI-D 포트를 이용한 Full HD 1080p Blu-ray (BD) 재생 지원

오디오

7.1 CH HD 오디오 콘텐츠 보호를 이용한 지원 (Realtek ALC892 오디오 코덱)

*7.1 CH HD 오디오를 구성하려면 HD 전면 패널 오디오 모듈

을 사용하고 다채널 오디오 기능을 오디오 드라이버로 활성화 해야 합니다.

프리미엄 Blu-ray 오디오 지원

서지 보호 지원 (ASRock 풀 스파이크 보호)

ELNA 오디오 캡

LAN

Gigabit LAN 10/100/1000 Mb/s

Giga PHY Intel ^® I219V

Wake-On-LAN 지원

번개 /ESD 보호 지원 (ASRock 풀 스파이크 보호)

절전형 이더넷 802.3az 지원

PXE 지원

후면 패널

PS/2 마우스 포트 1 개

I/O

PS/2 키보드 포트 1 개

DVI-D 포트 1 개

USB 3.1 타입 A 포트 1 개 (10 Gb/s) (ASMedia ASM1142) (ESD

보호 지원 (ASRock 풀 스파이크 보호))

USB 3.1 타입 C 포트 1개 (10 Gb/s) (ASMedia ASM1142) (ESD

보호 지원 (ASRock 풀 스파이크 보호))

USB 3.0 포트 6 개 (Intel® Z170)(ESD 보호 지원 (ASRock 폴스파이크 보호))

LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

HD 오디오 책:라인 입력/전면 스피커/마이크

저장 장치	SATA3 6.0 Gb/s 커넥터 6 개가 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel 빠른 저장 기술 14 및 Intel 스마트 응답 기술 ), NCQ, AHCI 및 핫 플러그를 지원
커넥터	TPM 헤더 1 개전원 LED 및 스피커 헤더 1 개CPU 팬 커넥터 (4 핀) 1 개 (스마트 팬 속도 제어)새시 팬 커넥터 (4 핀) 2 개 (스마트 팬 속도 제어)24 핀 ATX 전원 커넥터 1 개8 핀 12V 전원 커넥터 1 개전면 패널 오디오 커넥터 1 개USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 )(ESD 보호 지원(ASRock 폴 스파이크 보호 ))USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 )(ESD 보호 지원(ASRock 폴 스파이크 보호 ))
BIOS 기능	다국어 GUI 지원을 제공하는 AMI UEFI 적합형 BIOSACPI 5.0 준수 웨이크 업 이벤트SMBIOS 2.7 지원CPU, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VCCSA전압 다중 조정
하드웨어모니터	CPU/ 새시 온도 감지CPU/ 새시 팬 타코미터CPU/ 새시 저소음 팬 (CPU 온도에 의한 새시 팬 속도 자동조절 )CPU/ 새시 팬 다중 속도 조절전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore
OS	Microsoft® Windows® 10 64 비트 / 8.1 64 비트 / 7 32 비트 / 7 64 비트* Windows® 7 OS 를 설치하려면 , xHCI 드라이버를 ISO 파일에포함시킨 수정된 설치 디스크가 필요합니다 . 자세한 사용법은 137 페이지를 참조하십시오 .* 업데이트된 Windows® 10 드라이브의 자세한 내용은 다음의ASRock 웹사이트를 참조하십시오 . http://www.asrock.com

인증

FCC, CE, WHQL

ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요)

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입할 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씩우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씩우지 않으면 점퍼가 “단선”됩니다. 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씩울 때 “단락”됩니다.

Short Open 1 2 3

Clear CMOS 점퍼

(CLRMOS1)

(1페이지,8번항목참조)

Clear CMOS기본값

CLRMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 빼십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 싸우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 싸우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 핀 PANEL1)

(1페이지,13번 항목 참조)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원 스위치,

리셋 스위치,시스템

상태 표시등을 아래의

핀 할당에 따라 이 헤

더에 연결합니다.케이

블을 연결하기 전에 양

극 핀과 음극 핀을 기

록합니다.

PWRBTN(전원스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끃는 방법을 구성할 수 있습니다.

RESET(리셋 스위치):

새시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가 쌌져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다.

전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 스위치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 해더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는 지 확인합니다.

전원 LED 및 스피커 헤더

(7 핀 SPK_PLED1)

(1페이지,11번 항목 참조)

새시 전원 LED 와 새시 스피커를 이 헤더에 연결하십 시오.

시리얼 ATA3 커넥터

(SATA3_0:1페이지,

12 번 항목 참조)

(SATA3_1:1페이지,

14번 항목 참조)

(SATA3_2:1페이지,

9번 항목 참조)

(SATA3_3:1페이지,

15 번 항목 참조)

(SATA3_4:1페이지,

17 번 항목 참조)

(SATA3_5:1페이지,

16번 항목 참조)

SATA3_2SATA33_4

SATA3_3SATA33_51

이들 6개의 SATA3

커넥터는 최대 6.0

Gb/s 데이터 전송

속도를 제공하는

내부 저장 장치용

SATA 데이터 케이

블을 지원합니다.

부팅 시간을 최소

화하려면,Intel®

Z170 SATA 玊旦

(SATA3_0) 를 부

팅용 장치에 사용

하십시오.

USB 2.0 헤더

(9 핀 USB2_3)

(1페이지,18번항목참조)

(9 핀 USB4_5)

(1페이지,19번항목참조)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

이 마더보드에는

헤더 두 개가 있습

니다.각 USB 2.0

헤더는 포트 두 개

를 지원할 수 있습

니다.

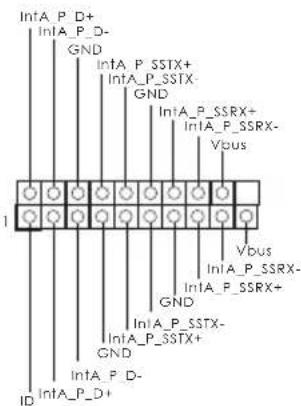

USB 3.0 헤더

(19 핀 USB3_4_5)

(1페이지,6번항목참조)

IntA_P_D+ IntA_P_D- GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSRX+ IntA_P_SSRX- Vbus I/O Vbus IntA_P_SSRX+ GND IntA_P_SSTX- GND IntA_P_SSTX+ Vbus I/O I/O ID IntA_P_D-

I/O 패널에 USB

3.0 포트 여섯 개

가 탑재되어 있을

뿐 아니라 마더보

드에 헤더 한 개가

탑재되어 있습니다

다.각 USB 3.0 헤

더는 포트 두 개를

지원할 수 있습니다

다.

전면 패널 오디오 헤더

(9 핀 HD_AUDIO1)

(1페이지,21번 항목 참조)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

이 헤더는 오디오

장치를 전면 오디

오패널에 연결하

는데사용됩니다.

1. 고음질 오디오는 책 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
2. AC'97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오:

A.Mic_IN(MIC)를MIC2_L에연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지(GND)를접지(GND)에연결합니다.
D. MIC_RET 및 OUT_RET는 HD 오디오 패널에만 사용됩니다 . AC'97 오디오 패널용으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 "FrontMic" 탱으로 가서 "Recording Volume( 녹음 볼륨 )"을 조정합니다.

새시 팬 커넥터

(4 핀 CHA_FAN1)

(1페이지,7번 항목 참조)

(4 핀 CHA_FAN2)

(1페이지,10번 항목 참조)

GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTR_OL

팬 케이블을 팬 커

넥터에 연결하고

검은색 와이어를

접지핀에 연결하

십시오.

CPU 팬 커넥터

(4 핀 CPU_FAN1)

(1페이지,2번 항목 참조)

이 마더보드에는

4 핀 CPU 팬 (저

소음 팬)커넥터

가 탑재되어 있습

니다.3 핀 CPU 팬

을 연결하려는 경

우 핀 1-3 에 연결

하십시오.

ATX 전원 커넥터

(24 핀 ATXPWR1)

(1페이지,8번 항목 참조)

이 마더보드에는

24 핀 ATX 전원 커

넥터가 탑재되어

있습니다.20 핀

ATX 전원공급장

치를 사용하려면

핀 1 과 핀 13 을 따

라연결하십시오.

ATX 12V 전원 커넥터

(8 핀 ATX12V1)

(1페이지,1번항목 참조)

이 마더보드에는 8 핀

ATX 12V 전원 커넥터

가 탑재되어 있습니다

다.4 핀 ATX 전원공

급장치를 사용하려면

핀 1 과 핀 5 을 따라 연

결하십시오.

TPM 헤더

(17 핀 TPMS1)

(1페이지,20번 항목 참조)

GND +3V S B SE RIRQ # S_ PWRDOWN # GND LA D0 +3V LA D1 LA D2 LA D3 P C IRS# P C CLK M AIN QND FR AM E P C ICL K 1

이 커넥터는 키, 디지털 인증서,암호 및 데이터를 안전하게 보관할 수 있는 TP-M(Trusted Platform Module)시스템을 지원합니다 . TPM시스템은 네트워크 보안을강화하고,디지털 신원을 보호하며 플랫폼 무결성을 유지합니다.
