사용 설명서 SV4614 IFM

사용 설명서

Vortex 유량계

SVxxx4

내용

1 서문 3

1.1 심볼마크 3
1.2 경고 3

2 안전에 관한 안내사항 4

3 의도된 용도.... 5

3.1 어플리케이션 영역 5

4 기능 6
5 설치 7

5.1 권장하지 않는 설치 위치.... 8

6 전기적 연결.... 9
7 작동 및 디스플레이부 10
8 메뉴 11
9 셋업 14

10 파라메터 세팅 15

10.1 디바이스 키를 통한 파라메터화.... 15
10.2 IO-Link를 통한 파라메터화 16
10.3 출력 설정 16

10.3.1 측정의 표준 단위.... 16
10.3.2 아날로그 시그널 16
10.3.3 臭핑 17
10.3.4 출력 오류 동작 18

10.4 메모리.... 18
10.5 디스플레이 19

10.5.1 디스플레이 레이아웃 20
10.5.2 디스플레이 업데이트 비율.... 20
10.5.3 디스플레이 회전 20
10.5.4 디스플레이 명도 20
10.5.5 21

10.6 디바이스 리셋 22
10.7 잠금 / 잠금해제 22

11 Troubleshooting 24

11.1 경고 메세지.... 24
11.2 오류 메시지 24

12 공장설정상태 26

1 서문

안내문, 기술 데이터, 인증 및 추가 정보는 유닛 / 패키징의 QR 코드 또는 www.ifm.com 에서 확인 가능합니다.

1.1 심볼마크

√ 요구 사항:
▶ 안내문
반응, 결과

[...] 키, 버튼 또는 표시 지정

→ 참고사항

주의사항

부주의한 사용은 오작동이나 장애를 초래합니다.

정보

보충 설명

1.2 경고

경고는 부상 및 재산 피해의 가능성을 표시해 줍니다. 이를 통해 안전한 제품 취급이 가능합니다. 경고의 등급은 다음과 같습니다:

경고

심각한 인체 상해에 대한 경고

▷ 경고를 준수하지 않으면 치명적이고 심각한 부상을 입을 수 있습니다.

주의

경미하거나 중등도의 부상에 대한 경고

▷ 경고를 준수하지 않을 경우, 경미하거나 중등도의 부상을 입을 수 있습니다.

주의:

재산 손실에 관한 경고

▷ 경고를 준수하지 않을 경우, 재산상의 손해가 발생할 수 있습니다.

2 안전에 관한 안내사항

- 설명된 유닛은 시스템 통합을 위한 부분 구성요소입니다.

-시스템의 안전은 시스템 설계자에 책임이 있습니다.
- 시스템 설계자는 위험 평가를 수행하고 운영자 및 시스템 사용자를 위한 법적이며 규범적인 요구사항에 따라 문서를 작성해야 합니다. 본 문서에는 운영자, 사용자 그리고 해당되는 경우, 시스템 설계자에 의하여 위임된 서비스 요원에게 필요한 모든 정보 및 안전 안내문이 포함되어 있어야 합니다.

• 제품을 설치하기 전에 이 문서를 읽고 전체 사용기간 동안 보관하십시오.
• 제품은 어떤 제한도 없이 해당 어플리케이션과 환경 상태에 적합해야 합니다.
• 제품을 의도된 용도로만 사용하십시오 (→ 의도된 용도).
• 제품을 허용되는 매체에만 사용하십시오.
  -사용설명서나 기술 데이터를 준수하지 않을 경우, 사람이 다치거나 재산상 피해가 발생할 수 있습니다.
• 제조업체는 작동자가 제품을 조작하거나 올바로 사용하지 않음으로 인해 발생하는 결과에 대해 책임지거나 보증하지 않습니다.
• 제품 설치, 전기 연결, 설정, 작동 및 유지보수는 기계 운영자의 허가를 받고 자격을 갖춘 인력이 수행해야 합니다.
• 유닛 및 케이블이 손상되지 않도록 보호하십시오.

3 의도된 용도

디바이스는 액체를 모니터링 합니다.

디바이스는 프로세스 카테고리 유량 (관류량 / 시간) 및 매체온도를 감지합니다.

3.1 어플리케이션 영역

• 물
• 수성 매체 (탈이온수, 냉각수)

압력장비지침 (PED: Pressure Equipment Directive):

본 디바이스은 압력 장비 지침을 준수하여 이상적인 엔지니어링 관행에 따라 제 2 유체그룹 매체를 위하여 디자인 및 제조 되었습니다. 요청 시, 유체그룹 1에 따라 매체 사용

4 기능

• 본 디바이스는 Vortex 측정 원리에 기초하여 유량을 감지합니다.
• 추가 프로세스 값으로서 유닛은 매체 온도를 감지합니다.
• 본 유닛은 현재의 프로세스 값을 표시합니다.
  -유닛은 파라메터 세팅에 따라 두개의 출력 시그널을 생성합니다.

출력 기능

OUT1:아날로그 시그널 온도

OUT2:아날로그 시그널 유량

5 설치

주의

매체온도가 50 °C (122°F)를 초과하면, 하우징 부품 온도가 65°C (149°F) 이상으로 상승될 수 있습니다.

▷ 화상의 위험이 있습니다.
▶하우징은 가연성 물질이나 의도되지 않은 접촉으로 부터 보호되어야 합니다.

▶마운팅 작업시 설비에 압력이 가해지지 않도록 주의 하십시오.
▶설치 작업시 다른 매체가 마운팅 장소에 누수되지 않도록 주의하십시오.

▶ 유량 방향 (디바이스의 화살표)에 따라 파이프에 디바이스를 맞추어 조여줍니다.

권장 조임토크: 30 Nm.

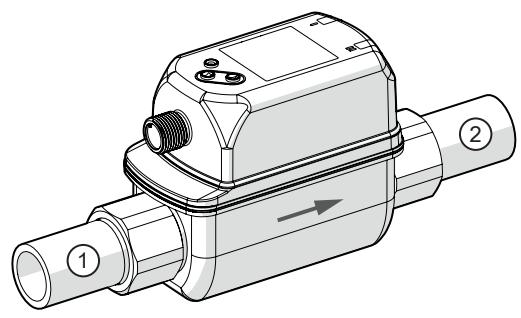

그림 1: 유입구 파이프 길이 (1) 및 배출구 파이프 길이 (2), 유량 방향 (화살표)

파이프, 굴곡부, 밸브, 감속 부품 등의 구조는 유닛의 기능에 영향을 미칩니다.

▶ 센서와 장애요인 사이의 간격을 준수합니다.

방해요소	유입구 파이프 길이 (1)	배출구 파이프 길이 (2)
비이상적인 굽힘	≥ 5 × DN	≥ 1 × DN
	≥ 0.5 × DN
복합적인 굽힘 ( 2 × 90° )	≥ 15 × DN
내부 파이프 직경의 감소	≥ 15 × DN	≥ 15 × DN
밸브 또는 펌프	≥ 25 × DN

탭 1: 유입구와 배출구 파이프 길이 확보; DN = 파이프 공칭 너비

▶ 파이프와 센서의 내부 직경이 동일한지 여부를 확인하십시오.

▶ 파이프 시스템에 침전물이나 퇴적된 가스 및 에어를 삼가하십시오.
▶ 측정 파이프가 항상 완전히 채워진 상태에 있도록 디바이스를 설치합니다.
▶ 전면 또는 상승 파이프 내에 설치
▶ 직접 설치를 위하여 M4 DIN 7985 렌즈 나사 4개로 하우징 바닥에 디바이스를 고정합니다. 최대 하우징 삽입 깊이: 5.5mm.
▶ 파이프에 기계적 힘이 가해지지 않도록 디바이스를 장착합니다. 이렇게 하기 위하여, 필요한 경우 브라켓을 사용합니다.
▶ 필요한 경우, 유닛을 밑면으로 부터 마운팅 플레이트 (제공되지 않음)에 고정합니다.

구입가능한 액세서리에 관한 정보: www.ifm.com

5.1 권장하지 않는 설치 위치

• 하강 파이프 전면에 직접 설치
• 파이프 바닥이 열려 있는 경우. 하강하는 파이프
  • 파이프 스파우트 (spout) 전면에 직접 설치
• 펌프의 흡입면
  • 파이프 시스템의 가장 높은 지점

6 전기적 연결

본 제품의 설치는 반드시 전문 직업교육을 받은 전문가에 의해 이루어져야 합니다.

국내 및 해외의 전기장비 연결 및 설치에 대한 규정이 준수되어야 합니다

SELV, PELV를 준수한 전압공급

▶ 전원을 차단하십시오.
▶ 아래와 같이 본 제품을 연결하십시오:

그림 2: 배선도 (DIN EN 60947-5-2를 준수한 색상)

BN 갈색

WH: 흰색

BK: 흑색

BU: 청색

핀	할당
1	L+
3	L-
4 (OUT1)	• 아날로그 시그널 온도
2 (OUT2)	• 아날로그 시그널 유량

7 작동 및 디스플레이부

그림 3: 작동 및 디스플레이부

1: 기능 없음
2: 기능 없음
3: TFT 디스플레이, 프로세스 값 디스플레이 (→ 디스플레이 레이아웃 20)
4: 보기 및 파라메터 세팅 변경을 위한 키

디바이스 키를 사용하여 작동 중에 프로세스 값 표시 사이를 전환할 수 있습니다:

▶ 필요한 디스플레이가 표시될 때까지 [▲] 또는 [▼] 버튼을 누릅니다.
▷ 디스플레이가 보기 사이를 전환합니다.
▷ 30 초 후에 디스플레이가 표준 디스플레이로 변경됩니다.

그림 4: 보기 사이의 변경

8 메뉴

메뉴 이미지는 키 입력에 따라 디바이스에서 세팅가능한 파라메터를 보여줍니다. 이러한 파라메터와 기타 기능은 IO-Link 인터페이스를 통해서도 사용가능합니다.

파라메터	설명
ASPx	OUTx의 아날로그 시작포인트 = 출력 신호가 4 mA인 프로세스 값
AEPx	OUTx의 아날로그 최종포인트 = 출력 신호가 20 mA인 프로세스 값
EF	EF (확장된 기능) 서브메뉴로 변경
rES	공장설정상태로 리셋
정보	디바이스 정보 디스플레이
IO-L	활성화된 IO-Link 커뮤니케이션
CFG 1	CCF 서브메뉴로 변경 (기본 세팅)
MEM	MEM (메모리) 서브메뉴로 변경
DIS	DIS (디스플레이) 서브메뉴로 변경
uni	유량 측정의 표준 단위
dAP	초당 댐핑 상수 (63 % 상승시간 τ).
FOUx	오류 시 출력 OUTx의 행동
Lo. F	유량값에 대한 최소값 메모리
Hi. F	유량값에 대한 최대값 메모리
Lo. T	온도에 대한 최소값 메모리
Hi. T	온도에 대한 최대값 메모리
diS. L	디스플레이 레이아웃
diS. U	디스플레이의 업데이트 주기
diS. R	디스플레이 방향
diS. B	디스플레이 밝기
coL. F	유량에 대한 글꼴 색상
cFH. F	색상 변화 상한값 (유량)
cFL. F	색상 변화 하한값 (유량)
col. T	온도에 대한 글꼴 색상
cFH. T	색상 변화 상한값 (온도)
cFL. T	색상 변화 하한값 (온도)

9 셋업

전원공급 후, 전원공급 지연시간이 종료되면 유닛은 정상적인 작동 모드가 됩니다. 이 모드는 측정과 평가기능을 수행하고, 설정 파라메터에 상응된 출력 시그널을 생성합니다.

아날로그 출력 2 (OUT2)의 경우, power-on 지연시간 동안 출력 신호는 20mA입니다.

처음 2초 동안 아날로그 출력 1 (OUT1)은 패시브 상태이며, IO-Link 통신에 사용 가능합니다. 남은 power-on 지연시간 동안 출력 신호는 20mA입니다.

10 파라메터 세팅

파라메터화는 IO-Link 인터페이스 또는 디바이스의 작동 요소를 통해 수행될 수 있습니다.

설치 전 또는 작동 중에 파라메터가 세팅될 수 있습니다.

작동 중에 파라메터를 변경하면, 설비 기능에 영향을 미칠수 있습니다.

▶ 귀하의 설비가 오작동 상태가 아님을 확인하십시오.

파라메터 값이 세팅되는 동안, 본 제품은 작동 모드 상태 입니다. 본 제품은 파라메터 설정이 완전히 끝나기 전까지 현재의 파라메터로 감지기능을 계속 수행하게 됩니다.

파라메터 세팅에 따라 메뉴에서 사용할 수 있는 파라메터가 변경될 수 있습니다.

10.1 디바이스 키를 통한 파라메터화

주의

매체온도가 50 °C (122°F)를 초과하면, 하우징 부품 온도가 65°C (149°F) 이상으로 상승될 수 있습니다.

▷ 화상 위험
▶ 손으로 디바이스를 만지지 마십시오.
▶ 다른 물체(예: 볼펜)를 사용하여 유닛의 세팅을 수행합니다.

일반적인 파라메터화 프로세스:

의도	행동
프로세스 값 디스플레이에서 메인 메뉴로 변경	[●]
서브메뉴로 변경	[▼]사용하여 서브메뉴 (예: Ef)로 네비게이션하고, 그 다음에 [●]로 이동
원하는 파라메터 선택	▲ 또는 [▼]
설정 모드로 변경	[●]
파라메터값 변경	▲ 또는 [▼] > 1 초
세팅된 파라메터 값 허용가능	[●]
저장하지 않고 파라메터 세팅 종료	[▲] + [▼]
다음 상위 메뉴 돌아감(프로세스 값 디스플레이에 도달하려면 여러분 반복하십시오).	[▲] + [▼]
프로세스 값 디스플레이로 복귀	> 30초 (타임아웃)

10.2 IO-Link를 통한 파라메터화

IO-Link 인터페이스를 통한 파라메터 세팅 요구사항:

√ 적합한 파라메터 세팅 소프트웨어, 예: ifm moneo|configure
√ 디바이스의 IODD (Input Output Device Description)
√ IO-Link 마스터

▶ IO-Link 마스터를 파라메터 세팅 소프트웨어에 연결합니다.
▶ 마스터의 포트를 IO-Link 작동 모드에 세팅합니다.
▶ 디바이스를 IO-Link 마스터의 빈 포트에 연결합니다.
▷ 디바이스가 IO-Link 모드로 변경됩니다.
▶ 소프트웨어에서 파라메터 세팅을 변경합니다.
▶ 디바이스에 파라메터 세팅을 전송합니다.

파라메터 세팅 소프트웨어의 파라메터 세팅 → 매뉴얼에 대한 주의사항

10.3 출력 설정

10.3.1 측정의 표준 단위

프로세스 값이 표준으로 표시되는 측정 단위가 선택될 수 있습니다. 모든 추가 파라메터 세팅은 이 단위를 기반으로 합니다.

선택가능한 값:

유량: I/분; m³/시간; SVx6xx 디바이스 타입용: gpm; gph.

10.3.1.1 디바이스 키를 통한 파라메터 세팅: 측정의 표준 단위

▶ 메뉴 [EF] > [CFG]로 이동합니다.
▶[uni]를 선택하고, 측정단위를 세팅합니다.

10.3.1.2 IO-Link를 통한 파라메터 세팅: 측정의 표준 단위

▶ [파라메터] > [디스플레이 세팅]으로 이동합니다.
▶[uni]를 선택하고, 측정단위를 세팅합니다.

10.3.2 아날로그 시그널

유닛은 프로세스 값에 비례하는 4...20 mA의 아날로그 시그널을 제공합니다.

측정영역은 확장축소될 수 있습니다:

• [ASP]는 어떤 측정값이 출력 시그널 4 mA 인지를 결정합니다.
• [AEP]는 어떤 측정값이 출력 시그널 20 mA 인지를 결정합니다.

ASP와 AEP 간의 최소간격 = 측정영역 최종값의 20%

디스플레이 영역을 벗어난 측정값 또는 고장이 발생한 경우, 메시지가 디스플레이됩니다 (cr. UL, UL, OL, cr. OL, Err).

고장이 발생한 경우,아날로그 시그널은 [FOU] 파라메터를 통하여 세팅될 수 있습니다.

10.3.2.1 디바이스 키를 통한 파라메터 세팅: 아날로그 시그널

√ 측정의 표준단위가 선택됩니다: [EF] > [CFG] > [Uni].
▶ [메인 메뉴]를 불러 Oh니다.
▶ 온도 측정을 위한 파라메터를 세팅합니다: [ASP1] 및 [AEP1].
▶ 유량 측정에 대한 파라메터를 세팅합니다. [ASP2] 및 [AEP2].

10.3.2.2 IO-Link를 통한 파라메터 세팅: 아날로그 시그널

√ 측정의 표준단위가 선택됩니다: [파라메터] > [센서 디스플레이 세팅] > [uni].
▶ [파라메터] > [아날로그 출력 1] 메뉴를 불러와 온도 측정에 대한 파라메터를 세팅합니다: [ASP1] 및 [AEP1].
▶ [파라메터] > [아날로그 출력 2] 메뉴를 불러와 유량 측정에 대한 파라메터를 세팅합니다: [ASP2] 및 [AEP2].

10.3.3 댐핑

세팅된 댐핑 상수는 출력 시그널을 안정화합니다. 물리적 프로세스 값의 갑작스러운 변화가 완화됩니다.

이는 출력 및 디스플레이와 관련이 있습니다.

dém핑 상수가 센서의 반응시간에 추가됩니다 (→ 기술 데이터).

UL 및 OL 시그널은 댐핑시간을 고려하여 정의됩니다.

측정값 댐핑은 프로세스 값 유량에만 영향을 미칩니다.

10.3.3.1 디바이스 키를 통한 파라메터 세팅: 댐핑

▶ 메뉴 [EF] > [CFG]로 이동합니다.

▶ [dAP]를 선택하고, 초단위의 댐핑시간을 세팅합니다 (τ-값 63 %).

10.3.3.2 IO-Link를 통한 파라메터 세팅: 덧핑

▶ [파라메터] > [ dém핑]으로 이동합니다.
▶ [dAP]를 선택하고, 초단위의 댐핑시간을 세팅합니다 (τ-값 63 %).

10.3.4 출력 오류 동작

OUTx 출력의 반응이 오류인 경우, 파라메터 [FOUx]를 통하여 세팅될 수 있습니다. 선택된 출력 기능에 따라 오류의 경우, 다음 시그널이 제공됩니다:

• On: 아날로그 시그널이 22 mA로 이동합니다.
  • OFF: 아날로그 시그널이 3.5 mA로 이동합니다.
  OU:아날로그 시그널은 계속해서 측정값에 상응합니다.

10.3.4.1 디바이스 키를 통한 파라메터화: 출력의 오류 동작

▶ 메뉴 [EF] > [CFG]로 이동합니다.
▶ [FOUx]를 선택하고, OUTx에 대한 오류 행동을 세팅합니다: [On], [OFF], [OU].

10.3.4.2 IO-Link를 통한 파라메터화: 출력의 오류 동작

▶ [파라메터] > [오류 설정 출력 x]로 이동합니다.
▶ [FOUx]를 선택하고, OUTx에 대한 오류 행동을 세팅합니다: [On], [OFF], [OU].

10.4 메모리

디바이스는 최대 및 최소 측정 프로세스 값을 저장합니다.

현재값은 디바이스의 디스플레이 또는 IO-Link 인터페이스를 통하여 읽을 수 있습니다.

선택가능한 값:

• [Lo. F]: 관류량을 위한 최소값 메모리
• [Hi. F]: 관류량을 위한 최대값 메모리
• [Lo. T]: 온도에 대한 최소값 메모리
• [Hi. T]: 온도에 대한 최대값 메모리

정상적인 작업조건 하에 유닛의 최초 작업이 시작됨과 동시에 메모리된 데이터 삭제를 권장합니다.

10.4.1 디바이스 키를 통한 파라메터화: 메모리

메모리 표시:

▶ [EF] > [MEM] 메뉴로 이동합니다.
▶ 저장된 최소 및 최대 프로세스 값에 대한 값을 읽습니다.

메모리 지우기:

▶ [EF] > [MEM] 메뉴로 이동합니다.

메모리 삭제하기:

▶ [Lo.x] 또는 [Hi.x]를 선택합니다.

▶ [▲] 또는 [▼]를 누르고 누른상태를 유지합니다.

▷ [----]가 디스플레이 됩니다.

▶ [●] 버튼을 짧게 누릅니다.

10.4.2 IO-Link를 통한 파라메터 세팅: 메모리

메모리 표시:

▶[파라메터] > [메모리] > [유량] 또는 [온도]를 선택합니다.
▶[Lo.x] 또는 [Hi.x]를 선택하여 측정된 최고 또는 최저 프로세스 값을 표시합니다.

메모리 지우기:

▶ 명령 실행:
• [Hi.x 및 Lo.x 메모리 재설정]
• [Lo.x 메모리 재설정]
•[Hi.x 메모리 재설정]

10.5 디스플레이

디스플레이의 프레젠테이션은 다양한 파라메터를 통해 조정할 수 있습니다. 아래에 설명된 파라메터는 다음과 같이 세팅됩니다:

디바이스 키를 통한 파라메터 세팅:

▶ 메뉴 [EF] > [DIS]로 이동합니다.

IO-Link를 통한 파라메터 세팅:

▶ [파라메터] > [디스플레이 세팅]으로 이동합니다.

10.5.1 디스플레이 레이아웃

표준 디스플레이는 파라메터 [diS. L]을 통하여 세팅될 수 있습니다.

선택가능한 값:

• L1: 유량에 대한 현재 프로세스 값
• L2: 유량 및 온도에 대한 현재 프로세스 값

10.5.2 디스플레이 업데이트 비율

디스플레이의 업데이트 비율은 파라메터 [diS. U]를 통하여 세팅될 수 있습니다.

선택가능한 값:

• d1: 빠름
• d2: 매체
• d3:느림

10.5.3 디스플레이 회전

가독성을 높이기 위해 파라메터 [diS. R]를 사용하여 디스플레이의 텍스트를 시계 방향으로 회전합니다.

선택가능한 값:

• 0°(회전하지 않음)
  • 90°
  • 180°
  • 270°

10.5.4 디스플레이 명도

디스플레이 언어는 파라메터 [diS. B]를 통하여 세팅될 수 있습니다.

선택가능한 값:

• 25%
- 50%
- 75%
• 100%

- OFF: 에너지 절약 모드. 동작 모드에서 디스플레이가 스위치 off 됩니다.

아무 키나 눌러 디스플레이를 활성화시킵니다. 30초 동안 사용하지 않으면 디스플레이가 다시 스위치 off 됩니다.

경고 또는 오류 메시지의 경우, [OFF]로 세팅해도 디스플레이가 다시 켜집니다.

10.5.5

디스플레이의 글꼴 색상은 파라메터 [coL.x]을 통하여 세팅될 수 있습니다.

• [coL. F]: 유량 글꼴 색상
• [coL. T]: 온도 글꼴 색상

영구적인 글꼴 색상

유량 및 온도에 대한 디스플레이 글꼴 색상이 영구적으로 세팅될 수 있습니다:

[coLx]에 대한 세팅	글꼴 색상
[rEd]	적색
[GrEn]	녹색

색상 변경

또는 현재 프로세스 값에 따라 표시되는 유량 및 온도에 대해 색상 변경이 설정될 수 있습니다:

[coL.x]에 대한 세팅	글꼴 색상
[r-cF]	적색 = 왼도영역 내 프로세스 값녹색 = 왼도영역 벗어난 프로세스 값
[G-cF]	녹색 = 왼도영역 내 프로세스 값적색 = 왼도영역 벗어난 프로세스 값

"색상 변경"을 선택한 경우, [cFL.x] 및 [cFH.x]를 통하여 원도 섹션의 한계값을 세팅해야 합니다. 한계값은 측정 범위 내에서 자유롭게 선택할 수 있으며, 출력 기능과는 무관합니다.

그림 5: 원도 섹션의 색상이 변경됩니다. 사례: [coL.x] = [G-cF]

cFL. F: 유량 하한값

cFL. T: 온도 하한값

cFH. F: 유량 상한값

cFH. T: 온도 상한값

MAW: 측정영역 초기값

MEW: 측정영역 최종값

10.6 디바이스 리셋

디바이스는 공장설정상태로 재설정될 수 있습니다.

재설정을 수행하기 전에 공장설정상태 챔터에 자신의 세팅을 문서화하는 것이 좋습니다.

10.6.1 디바이스 키를 통한 파라메터화: 디바이스 리셋

▶ [EF] 메뉴를 선택합니다.
▶ [rES]를 선택합니다.
▶ [▲] 또는 [▼] 버튼을 누른상태로 유지합니다.
▷ [----]가 디스플레이됩니다.
▶ [●] 버튼을 짧게 누릅니다.
▷ 디바이스가 재부팅됩니다.

10.6.2 IO-Link를 통한 파라메터 세팅: 디바이스 재설정

▶ [파라메터] > [셋업]을 선택합니다.
▶ 명령 실행: [공장설정상태로의 복귀].
▷ 디바이스가 재부팅됩니다.

10.7 잠금 / 잠금해제

디바이스를 전자적으로 잠글 수 있습니다.

이 잠금장치는 디바이스의 파라메터 세팅이 변경되는 것을 방지합니다.

공장설정상태: 해제상태

10.7.1 디바이스 키를 통한 파라메터 세팅: 잠금 / 잠금해제

잠금:

▶ 본 제품이 일반 작업모드에 있는지 확인해 주십시오.
▶ [Loc]이 디스플레이 될 때까지 [▲] 및 [▼] 버튼을 10초동안 동시에 누릅니다.
▷ 디바이스 키를 통하여 파라메터가 세팅되도록 디바이스가 잠겨 있습니다. 파라메터 값을 변경하고 자 하는 경우, 디스플레이에 ☐ 심볼이 나타납니다.

잠금은 디바이스 키로만 해제시킬수 있습니다. 파라메터 세팅 변경은 IO-Link 인터페이스를 통하여 여전히 가능합니다.

잠금해제:

▶ 본 제품이 일반 작업모드에 있는지 확인해 주십시오.
▶ [▲] 및 [▼] 버튼을 동시에 [uLoc]이 디스플레이 될 때까지 10초동안 누릅니다.
▷ 디바이스 키 잠금이 해제됩니다.

10.7.2 IO-Link를 통한 파라메터 세팅: 잠금 / 잠금해제

▶ 본 제품이 일반 작업모드에 있는지 확인해 주십시오.
▶ [파라메터] > [디스플레이 세팅]으로 이동합니다.
▶ [Loc]을 선택하고 잠금을 세팅합니다.
▷ 디바이스 키를 통하여 파라메터가 세팅되도록 디바이스가 잠겨 있습니다. 파라메터 값을 변경하고 자 하는 경우, 디스플레이에 ☐ 심볼이 나타납니다.

잠금은 IO-Link 파라메터 [uLoc] 또는 디바이스 키를 통해 해제될 수 있습니다.

-또는-

▶ [파라메터] > [셋업]을 선택합니다.
▶[디바이스 액세스 잠금.로컬 사용자 인터페이스] 그리고 [잠김]으로 세팅합니다.
▷ 디바이스 키를 통하여 파라메터가 세팅되도록 디바이스가 잠겨 있습니다. 파라메터 값을 변경하고 자 하는 경우, 디스플레이에 ☐ 심볼이 나타납니다.

잠금은 IO-Link 파라메터 [잠금해제]를 통해서만 해제됩니다.

-또는-

▶[디바이스 액세스 잠금.데이터 스토리지]를 선택하고 [잠금]을 세팅합니다.
▷ IO-Link 마스터의 데이터 스토리지 기능을 위하여 디바이스가 잠겨 있습니다.

잠금은 IO-Link 파라메터 [잠금해제]를 통해서 해제될 수 있습니다.

11 Troubleshooting

디바이스는 많은 자기진단 옵션을 제공합니다. 작동되는 동안 스스로 자동으로 모니터링 합니다.

디스플레이가 꺼진 이후에도 경고 및 오류 상태 메세지가 디스플레이에 표시됩니다.

여러 진단 이벤트가 동시에 발생하면 우선 순위가 가장 높은 이벤트의 진단 메시지만 표시됩니다.

11.1 경고 메세지

표시	문제 / 해결방안
☑ 키를 통한 잠금	디바이스의 세팅 버튼이 잠기면, 파라메터 변경이 거부됩니다. ▶ 디바이스 키를 사용하여 디바이스 잠금을 해제합니다.
☑ 커뮤니케이션을 통한 잠금	디바이스에 있는 세팅 버튼이 일시적으로 잠기고, IO-Link 통신을 통한 파라메터 세팅이 활성화됩니다. ▶ IO-Link 통신을 통하여 파라메터 세팅을 완료합니다.
☑ 시스템을 통한 잠금	파라메터 세팅 소프트웨어를 통하여 세팅버튼이 잠기고, 파라메터 변경이 거부됩니다. ▶ 파라메터 세팅 소프트웨어에서 IO-Link 인터페이스를 통하여 디바이스의 잠금을 해제합니다.
UL	온도 측정범위의 최소값보다 낮은 값 측정값이 측정영역 최종값의 -20% 보다 낮습니다. ▶ 온도범위 확인
OL	온도 또는 유량 측정범위가 초과되었습니다. 측정값이 측정영역 최종값의 120% 보다 더 높습니다. ▶ 관류량 영역 / 온도 영역을 확인합니다.

11.2 오류 메시지

표시	문제 / 해결방안
디스플레이 OFF	공급전압이 너무 낮음▶ 공급전압 확인디스플레이 꺼짐▶ [DIS] = OFF가 세팅되었는지 여부를 확인하고, 필요한 경우 세팅을 변경합니다.
Err	디바이스 결함 / 오류기능▶ 디바이스 교체검출영역 이외의 측정값▶ 관류량 영역 / 온도 영역 확인
PARA	유효범위를 벗어난 파라메터 세팅▶ 파라메터 세팅 확인
cr. UL	온도 측정범위의 최소값보다 심각하게 낮은 값: 측정값이 측정범위 최종값의 -30% 보다 낮습니다. ▶ 온도범위 확인
cr. OL	온도 측정범위가 심각하게 초과됨: 측정값이 측정범위 최종값의 130%보다 높습니다. ▶ 관류량 영역 / 온도 영역을 확인합니다.

12 공장설정상태

파라메터	공장설정상태	사용자 세팅
ASP1 (TEMP)	0 % MEW
AEP1 (TEMP)	100 % MEW
ASP1 (FLOW)	0 % MEW
AEP1 (FLOW)	100 % MEW
FOU1 (TEMP)	OFF
FOU2 (FLOW)	OFF
coL. F (FLOW)	OFF
coL. T (TEMP)	OFF
uni	I/분 (SVx6xx: gpm)
dAP	0.6 초
diS. L	L2
diS. U	d2
diS. R	0
diS. B	75 %
cFH. F	MEW
cFL. F	MAW
cFH. T	MEW
cFL. T	MAW

MAW = 측정영역 초기값

MEW = 측정영역 최종값
