사용 설명서 TC 138T HUSQVARNA

최대 10% 에탄올(E10)을 함유한 휘발유를 이 장비에 사용할 수 있습니다. 10% 에탄올(E10)을 초과하는 휘발유를 사용할 경우 제품 보증이 무효가 됩니다.

114 23 81-80

장비를 사용하기 전에 사용자 설명서를 주의 깊게 읽고, 반드시 지시사항을 이해하도록 하십시오.

위험: 이 절단 장비는 손과 발을 절단하고 물체를 갑자기 횡겨 나가게 할 수 있습니다. 다음 안전 지침을 준수하지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.

경고: 설치, 운반, 조절 또는 수리 시실수로 시동을 거는 것을 방지하려면 향상 점화 플러그 와이어를 분리하고 점화 플러그에 닿지 않는 곳에 와이어를 두십시오.

경고: 중립 상태로 언덕 아래로 내려가지 마십시오. 트랙터의 통제력을 상실할 수 있습니다.

경고: 트랙터 제조업체에서 권장하는 부착물을 견인하고 트랙터제조업체의사양을준수하십시오. 견인 시 상식을 따르십시오. 경사면에 있을 때는 가능한 한 최저 속도에서만 작업하십시오. 경사면에 있는 동안 너무 무거운 화물은 위험합니다. 타이어가 지면과 견인력을 잃어 트랙터를 제어하지 못하게 될 수 있습니다.

I.어린이

경고! 어린이가 이 장비로 의해 상처를 입을 수 있습니다. 미국소아과학회 (American Academy of Pediatrics)는 보행 제어식 잔디/<姓名>는 최소 12 세, 탑승식 잔디<姓名>는 최소 16세 이상의 어린이가 사용할 것을 권장합니다.

경고! 어린이가 이 장비로 인해 심각한 상처를 입거나 사망할 수 있습니다. 아래의 모든 안전 지침을 주의 깊게 읽고 따르십시오.

운전자가 어린이의 존재를 인지하지 못할 때 비극적인 사고가 발생할 수 있습니다. 어린이는 장비 및 잔디 깭이 활동에 호기심을 갖기 쉽습니다. 어린이가 마지막으로 본 곳에서 머물러 있을 거라고 가정하지 마십시오.

-어린이가 잔디 절단 구역에 접근하지 못하도록 하고 작업자 이외의 어른이 책임을 지고 감독하십시오.
- 주의를 기울이고 어린이가 해당 구역에 들어올 경우 장비를 꺼십시오.
- 뒤로 걷기 전과 걷고 있는 동안 뒤와 아래쪽을 살펴 어린아이가 있는지 확인하십시오.
- 날을 끈 상태에서도 어린이를 태우지 마십시오. 어린이가 떨어져 심각한 상처를 입거나 안전한 장비 작동을 방해할 수 있습니다. 이전에 장비를 타본 적이 있는 어린이는 장비에 다시 타기 위해 잔디 절단 구역에 갑자기 나타날 수 있으며 장비에 치일 수 있습니다.
•어린이가 장비를 작동하지 못하도록 하십시오.
- 아이를 볼 수 없는 사각지대, 관목, 나무 또는 기타 물체에 접근할 때는 특히 주의하십시오.

II. 일반 작업

• 시동하기 전에 장비 및 설명서의 모든 지침을 읽고 이해하며 따르십시오.
• 회전 부품 근처나 아래에 손이나 발을 두지 마십시오. 항상 배출구가 막히지 않도록 하십시오.
• 지침을 숙지한 책임이 있는 성인만이 장비를 작동할 수 있습니다.
• 날에 의해 ر겨 나갈 수 있는 바위, 장난감, 전선 등의 물체를 치우십시오.
• 작동하기 전에 주변 사람들이 근처에 없는지 확인하십시오. 누군가 해당 구역에 들어오면 장비를 정지하십시오.

-승객을 태우지 마십시오.

- 반드시필요한경우가아니면역방향으로작업하지마십시오. 뒤로 이동하기 전과 이동하는 동안 항상 아래와 뒤를 살펴보십시오.

-배출물을 사람에게 직접 향하지 마십시오.배출물이 벽이나 장애물에 달지 않도록 하십시오.배출물이 운전자쪽으로 다시 짧길 수 있습니다.자갈 표면을 건널 때는 날을 멈추십시오.

- 풀받이 통, 배출 슈트 또는 기타 안전 장치가 제자리에 있고 작동하는 상태에서만 장비를 작동하십시오.

• 회전하기 전에 속도를 낮추십시오.

- 작동 중인 장비를 방치하지 마십시오. 항상 날을 끼고, 주차 브레이크를 설정하고, 엔진을 정지하고, 내리기 전에 키를 제거하십시오.

- 잔디를 깎지 않을 때는 날을 분리하십시오. 엔진을 끄고 모든 부품이 완전히 멈출 때까지 기다렸다가 장비를 청소하거나, 풀받이 통을 제거하거나, 배출 슈트의 막힘을 제거하십시오.

-일광이나 양호한 인공 조명에서만 장비를 작동하십시오.

- 알코올이나 약물의 영향을 받는 동안에는 장비를 작동하지 마십시오.

- 도로 근처에서 작업하거나 도로를 건널 때 교통 상황을 주시하십시오.

- 장비를 트레일러나 트럭에 적재하거나 하역할 때는 극도로 주의를 기울이십시오.

- 장비를 작동할 때는 항상 시각 보호 장구를 착용하십시오.

- 청력 손상을 방지하기 위해 귀 보호 장구를 사용하십시오.

- 데이터는 탑승식 잔디/<이 관련 부상에서 60세 이상의 작업자의 비율이 높음을 나타냅니다. 이러한 작업자는 자신과 다른 사람이 심각한 부상을 입지 않도록 안전하게 탑승식 잔디<이를 작동할 수 있는지 능력을 평가해야 합니다.

- 훨 중량 또는 카운터웨이트에 대한 제조업체의 권장 사항을 따르십시오.

- 뜨거운 배기/엔진 부품에 달아 불이 날 수 있는 잔디나 낙엽 또는 기타이물질이 장비에 쌓이지 않도록 하십시오. 잔디都可以 데크에 낙엽이나 이물질이 쌓이지 않도록 하십시오. 장비를 작동 또는 보관하기 전에 누출된 오일이나 연료를 모두 청소하십시오. 보관하기 전에 장비를 식히십시오.

III. 경사 작업

경고! 이 장비를 적재 또는 하역할 때 최대 권장 작동 각도인 15°를 초과하지 마십시오.

경사는 심각한 부상이나 사망을 초래할 수 있는 제어 능력 상실 및 전복 사고와 관련된 주요 요인입니다. 경사에서 작업하는 경우 항상 극도로 주의를 기울여야 합니다. 경사에서 후진할 수 없거나 불안한 경우에는 잔디를 깜지 마십시오.

• 경사의 위아래로만 잔디를 깎고 가로질러 깎지 마십시오.
- 구멍, 바퀴 자국, 요철, 바위 또는 기타 숨겨진 물체에 주의하십시오. 올 tubing볼통한지형이장비를뒤집을 수있습니다. 키가 큰 잔디에 장애물이 숨어있을 수 있습니다.
경사에서 정지 또는 변속할 필요가 없도록 낮은 지면 속도를 선택하십시오.
• 젖은 잔디를 깎지 마십시오. 타이어가 견인력을 잃을 수 있습니다. 경사를 내려갈 때는 항상 장비를 기어를 넣은 상태로 유지하십시오.
- 내리막에서 중립으로 옮기지 마십시오.
경사에서 장비를 시동, 정지 또는 회전하지 마십시오. 타이어의 견인력이 상실된 경우, 날을 분리하고 천천히 경사를 따라 내려가십시오.
경사에서는 모든 동작을 천천히 점진적으로 유지하십시오. 속도 또는 방향을 갑자기 변경하지 마십시오. 장비가 전복될 수 있습니다.
- 장비의 안정성에 영향을 줄 수 있는 풀받이 통이나 기타 부착물이 장착된 장비를 작동할 때는 극도로 주의를 기울이십시오. 가파른 경사에서는 사용하지 마십시오.
• 땅에 발을 올려 놓고 장비를 안정시키지 마십시오.
- 급경사, 도랑 또는 제방 근처에서 잔디를 깎지 마십시오. 바퀴가 가장자리를 지나거나 가장자리가 무너지면 장비가 갑자기 전복될 수 있습니다.
- 오르막 주행 중에 장비가 정지하면 날을 분리하고 후진으로 변속한 후 천천히 뒤로 물러나십시오.
- 필요한 경우가 아니면 경사에서 회전하지 말고 필요한 경우 가능한 한 서서히 내려오면서 천천히 회전하십시오.

IV. 견인

• 견인을 위해 설계된 히치가 있는 장비로만 견인하십시오. 히치 지점을 제외한 곳에 견인되는 장비를 부착하지 마십시오.
• 견인되는 장비 및 경사에서 견인 시 중량 제한에 대해서는 제조업체의 권장 사항을 따르십시오.
  • 견인되는 장비에 어린이나 다른 사람이 탑승하지 않도록 하십시오.
• 경사에서 견인되는 장비의 무게로 견인력과 제어력을 상실할 수 있습니다.
• 천천히 이동하고 정지를 위한 여유 거리를 확보하십시오.

V. 정비

휘발유의 안전한 취급

인명 사고 또는 재산상의 피해를 방지하기 위해 휘발유를 취급할 때는 각별한 주의를 기울이십시오. 휘발유는 인화성이 매우 강하며 증기는 폭발성입니다.

모든 담배, 시가, 파이프 및 기타 점화원을 끄십시오.
- 승인된 휘발유 용기만 사용하십시오.
- 엔진 작동 중에는 가스 캡을 제거하거나 연료를 보충하지 마십시오.
• 연료를 보충하기 전에 엔진을 냉각시키십시오.
• 실내에서 장비에 연료를 보충하지 마십시오.
온수기 또는 기타 기기 등 나염이나 불꽃 또는 점화용 불씨가 있는 곳에서는 장비 또는 연료 용기를 보관하지 마십시오.
- 차량내부, 트럭 또는 트레일러 베드 위에서 플라스틱라이너로 용기를 채우지 마십시오. 항상 용기를 차량으로부터 떨어진 땅에 놓은 후 연료를 채우십시오.
- 트럭이나 트레일러에서 가스 구동식 장비를 제거하고 땅에서 연료를 보충하십시오. 이렇게 할 수 없는 경우에는 휘발유디스펜서 노즐이 아닌 휴대용 컨테이너를 사용하여 장비에 연료를 보충하십시오.
- 연료 공급이 완료될 때까지 노즐을 연료 탱크 또는 용기 개구부의 테두리와 접촉하십시오. 노즐 잠금 해제 장치를 사용하지 마십시오.
• 옷에 연료가 묻은 경우 즉시 옷을 갈다입으십시오.
- 연료 탱크에 연료를 과다하게 보충하지 마십시오. 가스 캡을 다시 놓고 단단히 조이십시오.

일반 정비

• 닫힌 곳에서 장비를 작동하지 마십시오.
  모든 너트 및 볼트를 단단히 조여 장비가 안전한 작업 조건에 있는지 확인하십시오.
• 안전장치를 조작하지 마십시오. 안전장치의 의도된 기능을 방해하거나 안전장치에서 제공하는 보호를 줄이지 마십시오. 올바르게 작동하는지 정기적으로 점검하십시오. 안전장치가 제대로 작동하지 않는 장비는 절대 작동하지 마십시오.
• 장비에 잔디, 나뭇잎 또는 기타 이물질이 쌓이지 않도록 하십시오. 오일 또는 연료 누출물을 청소하고 연료를 빨아들인 이물질을 모두 제거하십시오. 보관하기 전에 장비를 식히십시오.
• 이물질에 부딪힌 경우 장비를 정지시키고 검사하십시오. 필요한 경우 다시 시동을 걸기 전에 수리하십시오.
• 엔진이 작동 중인 상태에서는 조절하거나 수리하지 마십시오.
• 풀받이 통 구성품과 배출 슈트를 자주 점검하고 필요 시제조업체의 권장 부품으로 교체하십시오.

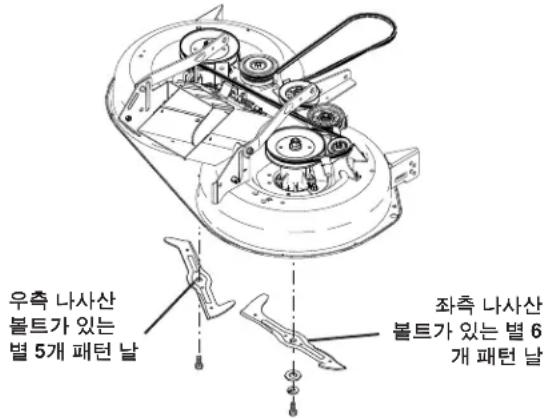

• 잔디/<>巅이의 날은 날카롭습니다. 날을 정비할 때는 감싸거나 장갑을 끼고 극도로 주의하십시오.
• 브레이크 작동을 자주 점검하십시오. 필요에 따라 조절 및 정비를 수행하십시오.
• 필요에 따라 안전 및 지침라벨을 유지 보수 또는 교체하십시오.

청력 손상을 방지하기 위해 귀 보호 장구를 사용하십시오.

장비를 작동할때는 항상시각보호장구를 착용하십시오.

제품 사양

휘발유 용량 및 유형:	2.5갤런/9.46L 일반 무연
전력 등급*: 3400RPM에서 17.2kW

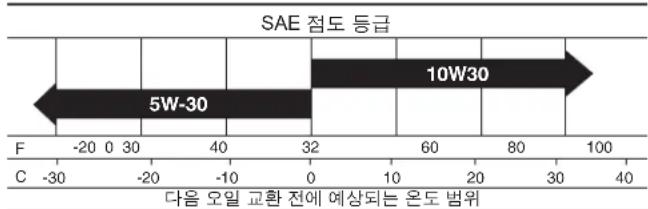

오일 유형: (API: SJ-SN)	SAE 10W30( 32^ F/ 0^ C 이상) SAE 5W30( 32^ F/ 0^ C 이하)
오일 용량: 80Oz./2.36L
점화 플러그:	591166001 (캡: .030"/.76mm)
점화 플러그 토크: 18.5-23.5ft-lb(25-32Nm)
Charging System (충전 시스템):	3400RPM에서 15A
배터리: Amp/시간:	14 최소 CCA: 230 케이스크기: U1R

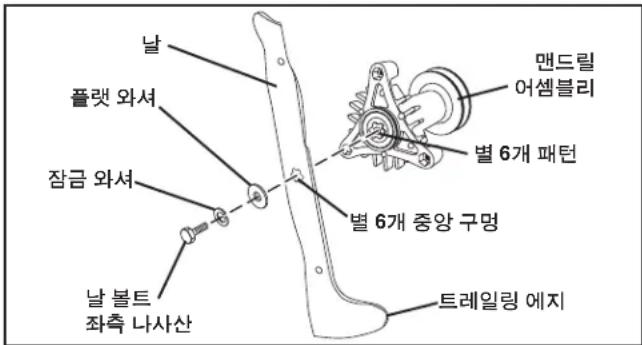

날 볼트 토크: LH 45-55ft. Lbs./62-75Nm RH 27-35ft. Lbs./37-47 Nm

엔진 제조업체에서 발표한 출력 등급은 엔진 총 출력에 대하여 SAE 표준에 따라 측정한 엔진 모델에 대한 일반적인 생산 엔진의 지정된 RPM에서의 평균 총 출력입니다. 자세한 내용은 엔진 제조업체에 문의하십시오.

새 트랙터 구매를 축하드립니다. 이 제품은 최고의 신뢰성과 성능을 제공하도록 설계, 엔지니어링 및 제조되었습니다.

쉽게 해결할 수 없는 문제가 발생하는 경우 가까운 공인 서비스 센터/부서에 문의하십시오. 당사는 자격을 갖춘 숙련된 기술자와 이 트랙터를 정비하거나 수리할 수 있는 적절한 도구를 보유하고 있습니다.

이 설명서를 읽고 보관하십시오. 이 지침을 통해 트랙터를 올바르게 조립하고 유지 보수할 수 있습니다. 항상 "안전 규칙"을 준수하십시오.

고객의 책임

- 안전 규칙을 읽고 준수하십시오.

• 트랙터 유지 보수, 관리 및 사용에 대한 정기적인 일정을 따르십시오.
• 이 설명서의 유지 보수 및 보관절에서 지침을 따르십시오.
• 이 장비를 작동하는 동안 최소한 견고한 신발, 시각 보호 장구 및 귀 보호 장구를 포함하는 적절한 개인 보호 장구 (PPE)를 착용하십시오. 반바지를 입거나 개방된 신발을 신고 잔디를 깎지 마십시오.
• 항상 다른 사람에게 외부에서 잔디 깜기 작업 중임을 알리십시오.

경고: 이 트랙터에는 내부 연소 엔진이 장착되어 있으며, 엔진의 배기 시스템에 해당 지역 또는 주법에 부합하는(해당하는 경우) 불꽃 억제 스크린이 장착되어 있지 않은 한 손보지 않은 숲으로 덧이거나, 덧불이 덧이거나, 잔디가 덧인 땅 위나 그 근처에서는 사용하지 마십시오. 불꽃 억제 스크린을 사용하는 경우 운전자가 효과적으로 완전히 작동하도록 유지해야 합니다.

소음기의 불꽃 억제 스크린은 가까운 인가된 서비스 센터/부서를 통해 구매할 수 있습니다.

목차

안전 규칙 2-3

제품 사양 4

고객의 책임4

조립 6-10

작동 11-18

유지 보수 일정....19

유지 보수 19-23

정비 및 조절....24-29

보관 30

문제 해결 31-32

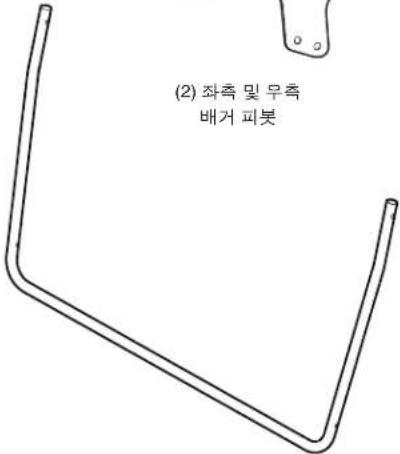

조립되지 않은 부품

키키 2개		경사면항후 사용을 위한오일 배출 튜브 1개		* 특약점에서 설치*범퍼 키트
				배터리[IMAGE]육각 볼트 2개 [IMAGE]너트 캡스 2개
배거(2) 배거 래치 어셈블리(2) 배거 래치연장 스프링(1) 전방 배거 프레임(1) 배거 플레버/연장(1) 배거 유무 레버(4) 리테이너스프링 클립[748](2) 배거 지지 어셈블리(1) 10-24 x 1/2등근 머리 나사(2) 5/16 x 18플랜지 잠금 너트(2) 5/16 x 18 x1.5" 캐리지 볼트(2) 3/8-16 x 3/4"육각 와셔 헤드 볼트(2) 3/8-16 x 1(8) 캐리지 볼트(2) 플 레버 보호판(2) 클레비스 핀(2) 5/16 x 18 x1.5" 캐리지 볼트(2) 3/8-16 x 1(8) 캐리지 볼트(2) 3/8-16 x 1(8) 캐리지 볼트(2) 3/8-16 x 1(8) 캐리지 볼트(2) 3/8-16 x 1(8) 캐리지 볼트[8D8O]

\* 특약점에서 설치

조립

새 트랙터는 배송 목적으로 조립되지 않은 부품을 제외하고 공장에서 조립되었습니다. 트랙터가 안전하고 올바르게 작동하려면 조립하는 모든 부품 및 하드웨어를 단단히 조여야 합니다. 필요에 따라 올바른 공구를 사용하여 올바르게 조여야 합니다.

조립에 필요한 도구

소켓 렌치 세트로 조립이 쉬워집니다. 표준 렌치 크기가 나열됩니다.

(1) 1/2" 렌치

타이어 압력 게이지

(2) 7/16" 렌치

유틸리티 나이프

플라이어

이 설명서에서 우측 또는 좌측이 언급된 경우 이는 사용자가 작동 위치(스티어링 훨 뒤에 장착됨)에 있을 때를 의미합니다.

상자에서 트랙터 제거

상자 포장 풀기

• 상자에서 접근 가능한 모든 흘어진 부품 및 부품 상자를 제거하십시오.
  • 끝 패널을 제거하고 측면 패널을 평평하게 늙히십시오.
• 흡어진 부품 또는 상자를 추가로 확인하고 제거하십시오.

스키드에서 트랙터를 제거하기 전

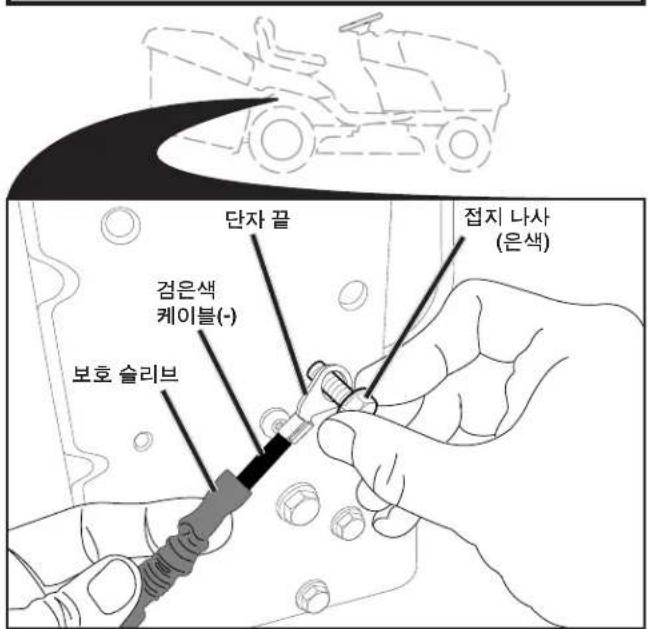

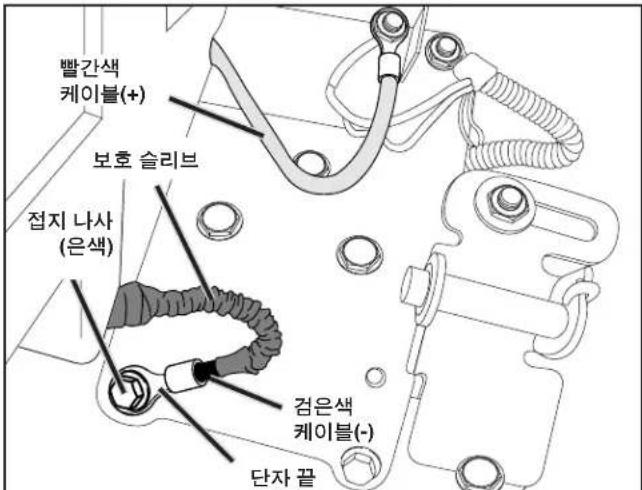

배터리 연결(그림 1 및 2 참조)

경고: 설치 지침을 따르지 않을 경우 불꽃, 아크 또는 나염이 발생하여 심각한 인명 사고 또는 재산 피해가 발생할 수 있습니다.

경고: 트랙터 점화 스위치가 OFF 위치에 있고 점화 키가 제거되었는지 확인하십시오.

단자 끝 검은색 케이블(-) 보호 슬리브 접지 나사 (은색)

그림 1

• 오른쪽 후방 타이어 위의 트랙터 우측 플레이트에서 은색 접지 나사를 찾습니다.
• 동일한 영역에서 검정색 및 빨간색 배터리 케이블을 찾습니다. 빨간색 케이블이 시동장치 솔레노이드에 단단히 부착되어 있고 검은색 케이블은 보호 슬리브가 단자 끝을 완전히 덮은 상태에서 부착되어 있지 않다는 것을 확인합니다.
  ½인치(13mm) 렌치 또는 소켓을 사용하여 은색 접지 나사를 완전히 제거하고 한쪽에 치워듭니다. 폐기하지는

빨간색 케이블(+) 보호 슬리브 접지 나사 (은색) 검은색 케이블(-) 단자 끝

그림 2

마십시오.나중에 다시 사용합니다.

• 검정색 케이블에서 보호 슬리브를 뒤로 밀어 단자 끝을 노출시킵니다.
• 이전에 분리한 은색 접지 나사를 노출된 단자 끝을 통과하여 은색 접지 나사를 분리한 위치에 다시 설치합니다.
• 단단히 조입니다. 케이블을 육안으로 검사하여 보호 슬리브의 일부가 접지 나사 머리 아래에 끼지 않았는지 확인하십시오. 필요한 경우 온색 접지 나사를 풀고 슬리브 위치를 조정한 후 나사를 다시 조입니다.

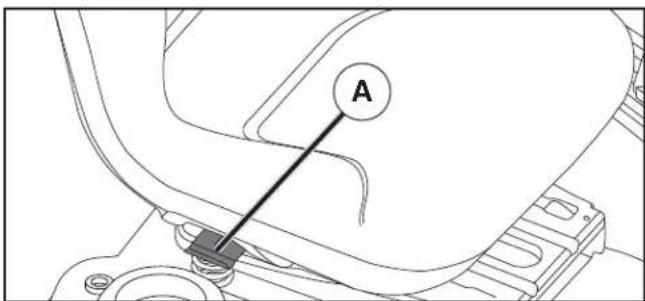

시트 조절(그림 3)

• 시트에 앉으십시오.
• 클러치/브레이크 패달을 끝까지 밥을 수 있는 편안한 위치에 도달할 때까지 조정 레버(A)를 들어 올리고 시트를 미십시오.
• 레버를 놓아 시트를 제자리에 고정하십시오.

A

그림 3

조립

참고:이제 트랙터를 스키드에서 꺼낼 수 있습니다.스키드에서 트랙터를 분리하려면 다음 지침을 계속 사용하십시오.

경고: 시작하기 전에 이 설명서의 작동 절에서 모든 지침을 읽고 이해하고 따르십시오. 트랙터가 환기가 잘 되는 구역에 있는지 확인하십시오. 트랙터 앞의 구역에 다른 사람 및 물체가 없는지 확인하십시오.

트랙터를 스키드에서 꺼내는 방법(제어장치의 위치 및 기능은 작동 절 참조)

• 부착 인양 레버를 가장 높은 위치로 올리십시오.
• 브레이크 폐달을 밥아 주차 브레이크를 해제하십시오.
  -프리힐 제어장치를 "변속기 해제됨" 위치에 놓으십시오. (이 설명서의 작동 절에서 "운반하기"를 참조하십시오.)
  -트랙터를 스키드 앞으로 굴리십시오.

다음 지침을 계속 따르십시오.

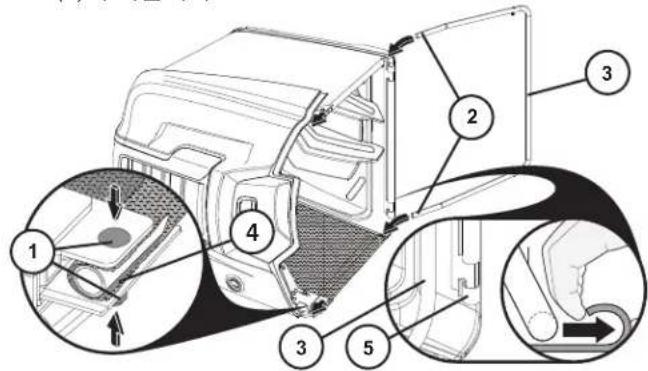

배거 조립(그림 4-7 참조)

• 가방을 퍼서 오른쪽이 위로 오도록 세웁니다.

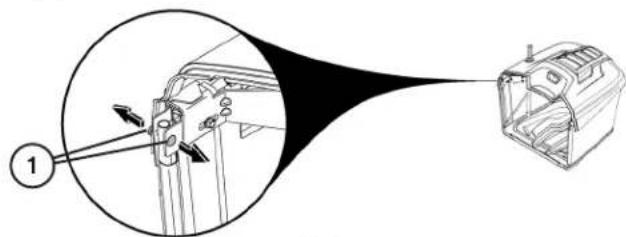

• 상단 프레임 전면에서 캐리지 볼트(5/16-18 x 1.5)와 너트 (1)를 제거합니다.

-배거 어셈블리를 옆으로 세우고 전면 배거 프레임 끝(2)을 배거 각 측면에 있는 패브릭 루프를 통해 넣습니다.
- 캐리지 볼트 및 너트(1)를 다시 설치하여 배거 패브릭(4)을 통해 전면 프레임을 상단 프레임에 연결합니다. 단단히 조이십시오.

주의: 100in-lb/11.2Nm을 초과하지 마십시오.

- 전면 배거 프레임 하단(3)을 배거 하단 전면의 스냅 기능 (5)에 끼웁니다.

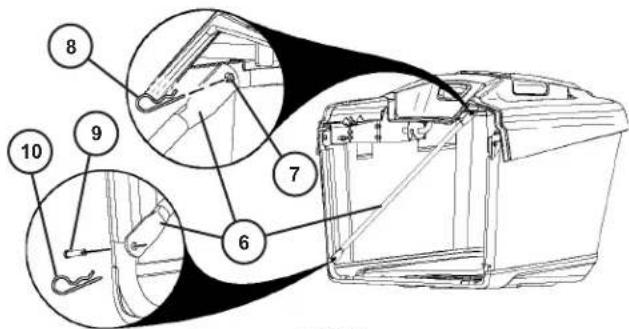

-배거어셈블리내부에서크로스브레이스(6)를제거합니다.
-크로스 브레이스(6)를 상단 배거 프레임 후면의 핀(7)에 밀어 장착하고 리테이너 스프링 클립(8)으로 고정합니다.
-크로스 브레이스(6)를 배거 프레임 전면의 핀(9)에 밀어 장착하고 리테이너 스프링 클립(10)으로 고정합니다.

• 반대쪽에서 반복합니다.

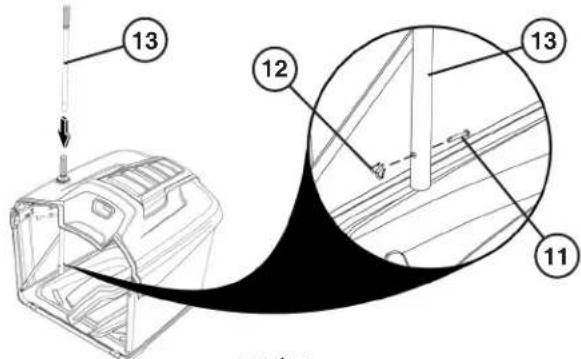

• 클레비스 핀(11)과 리테이너 스프링(12)을 배거 했들(13)에서 제거합니다.

• 배거 덮개 및 프레임 구멍을 통해 배거 핸들(13)을 아래로 링니다.
• 클레비스 핀(11)을 배거 했들(13)하단의 구멍을 통해 다시 설치하고 리테이너 스프링(12)을 클레비스 핀(11) 끝에 있는 구멍에 밀어 넣어 제자리에 고정합니다.

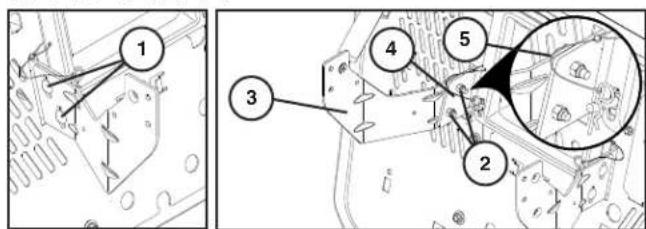

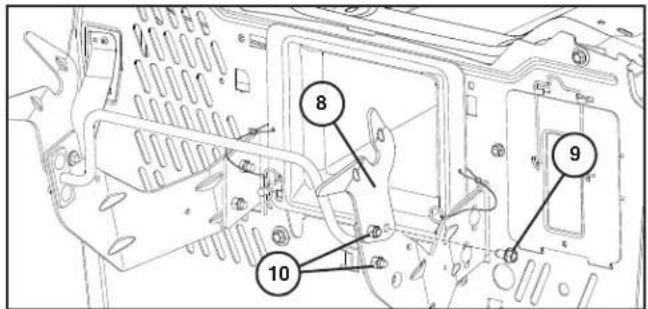

배거 지지 어셈블리 설치 (그림 8 - 10 참조)

-그림과 같이 캐리지 볼트 2개(1)와 너트 2개(2)를 사용하여 좌측 중앙 브래킷(3)을 좌측 전면 브래킷(4)에 고정합니다. 중앙 브래킷은 전면 브래킷 바깥쪽에 있어야 합니다. 반대쪽에서 반복합니다.

참고: 공칭 위치(5)는 브래킷 가장자리가 그림과 같이 정렬되는 위치입니다.

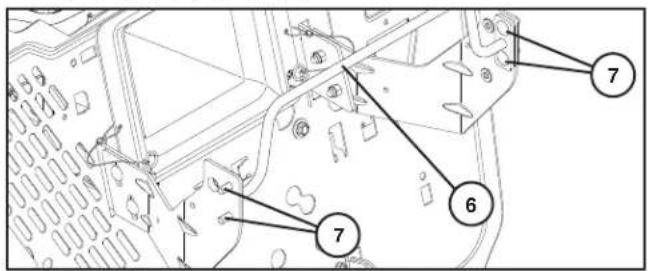

- 각 측면에서 캐리지 볼트(7) 2개를 사용하여 받침대(6)를 좌측 및 우측 중앙 브래킷에 연결합니다. 이 단계에서는 너트를 설치하지 마십시오.

그림과 같이 나사(9) 1개와 너트(10)를 사용하여 오른쪽 배거 피봇(8)을 설치합니다. 반대쪽에서 반복합니다.

8 9 10

그림 10

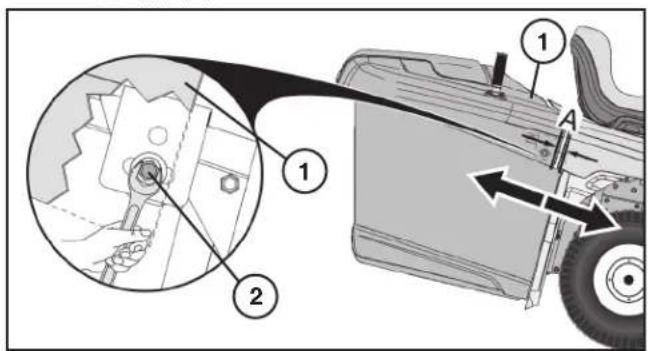

배거 조정(그림 11-13 참조)

수평 조정

트랙터는 배거 어셈블리가 고정된 위치에 사전 설정된 상태로 공장에서 출하됩니다. 필요한 경우 이 위치를 조정하여 펜더와 배거 어셈블리 상단 사이의 간격(A)을 일정하게 유지할 수 있습니다. 이상적인 간격은 약 0.25"(6mm)입니다.

• 1/2"(13mm) 렌치를 배거 어셈블리 상단

(1) 아래에 넣습니다. 조정 볼트
(2) 를 분리하지 말고 풀기만 하십시오. 반대쪽에서 반복합니다.

-배거 어셈블리를 적절한 위치로 밀어 넣습니다.
- 배거 어셈블리가 적절한 위치에 배치되면 양쪽에 있는 조정 볼트(2)를 100in-lb/11.2Nm의 토크로 조입니다. 너무 단단하게 조이지 마십시오.
-필요하면 재조절합니다.

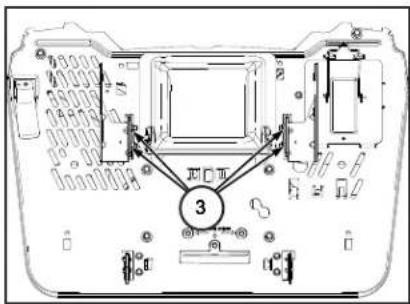

수직 조정

필요한 경우 배거 어셈블리의 수직 위치를 조정하여 펜더와 배거 어셈블리 상단 사이의 정렬(B)을 적절하게 유지할 수 있습니다.

-배거 어셈블리를 분리합니다.
-너트(3)를 분리하지 말고 풀기만 하십시오.

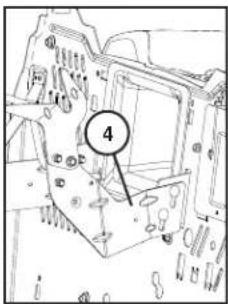

- 배거 지지 브래킷(4)을 적절한 위치로 올리거나 내리고 너트(3)를 다시 조입니다.

4

-배거 어셈블리를 배거 지지대(4)에 다시 놓습니다.
- 필요하면 재조절합니다.

배거 래치 어셈블리 설치

(그림 14-16 참조)

경고:배거래치어셈블리를설치하기전에트랙터 엔진을 끄고주차브레이크를체결하십시오.

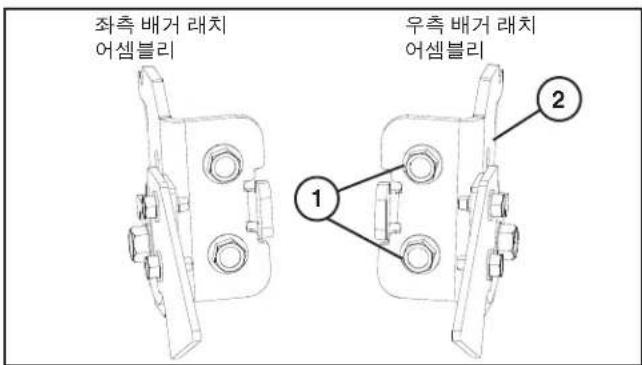

•우측배거래치어셈블리(2)에서 나사2개(1)를제거합니다.

좌측 배거 래치 어셈블리 우측 배거 래치 어셈블리 ① ②

그림 14

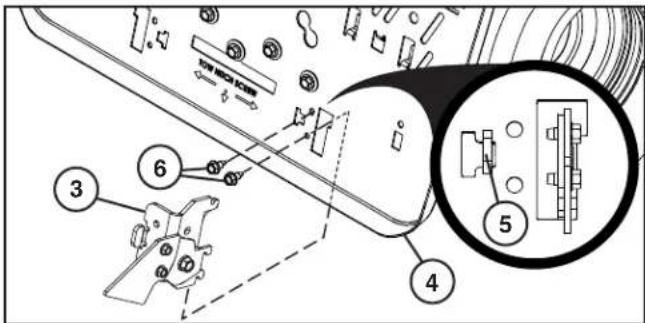

• 백플레이트(4)의 구멍을 통해 우측 배거래치 어셈블리(3)를 설치합니다.
• 백플레이트의 슬롯에 탑(5)이 있는 백플레이트에 우측 배거 래치 어셈블리를 배치하고 장착 구멍에 정렬합니다.

조립

- 앞서 분리한 나사(6) 2개를 사용하여 우측 배거 래치 어셈블리를 백플레이트에 부착하고 단단히 조입니다.

3 6 4 5

그림 15

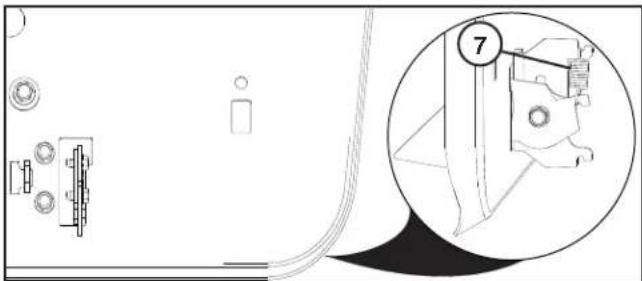

•그림과 같이 배거 래치 연장 스프링(7)을 설치합니다.

- 좌측 배거 래치 어셈블리에 대하여 단계를 반복합니다.

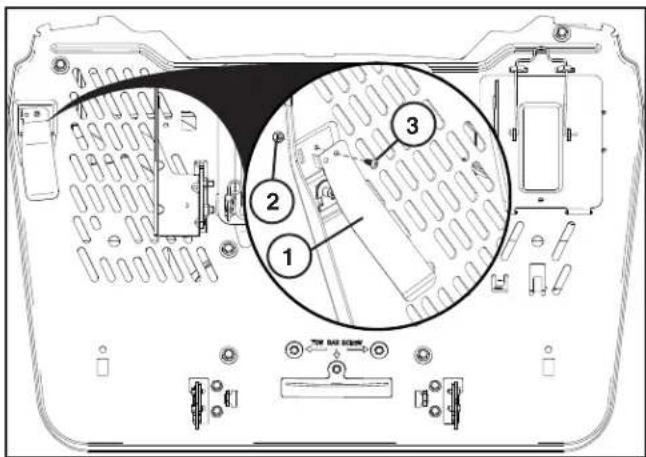

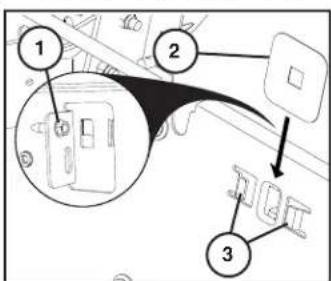

배거 풀 레버/연장 설치(그림 17 참조)

설치 또는 조정하기 전에 트랙터 엔진을 끄고 주차 브레이크를 체결해야 합니다.

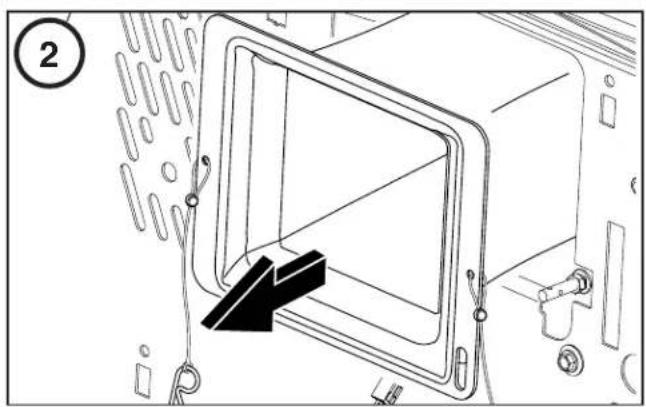

• 중앙 배출 슈트를 제거합니다. (이 설명서 6절의 "중앙슈트 제거"를 참조하십시오.)
• 새시에서 볼트(1)를 제거합니다. 백플레이트의 슬롯(3)에 뒷개(2)를 놓습니다. 덧개를 제자리에 고정한 상태에서 레버(4)를 슬롯에 통과시키고 볼트(1)를 다시 설치합니다. 필요에 따라 조절합니다.

배거 전체 연장(3)을 원하는 위치로 믿니다.

• 풀이 매우 무겁거나 젖은 경우 배거 전체 연장(3)을 끝까지 밑어 넣습니다.
• 풀이 매우 가법거나 건조한 경우 배거 전체 연장(3)을 완전히 당겨 빼냅니다.

배거 유무 레버 설치

(그림 18 참조)

경고:배거유무레버를 설치하기전에트랙터엔진을 끄고주차브레이크를체결하십시오.

• 백플레이트의 슬롯에 회전 방지 탭이 있는 백플레이트에 배거 유무 레버(1)를 배치하고 장착 구멍에 정렬합니다.
• 나사(3)와 너트(2)를 사용하여 백플레이트에 배거 유무 레버를 부착하고 단단히 조입니다.

• 견인히치에서 나사를 제거합니다. 나중에 사용할 수 있도록 보관합니다.
  •그림처럼 백플레이트의 슬롯을 통해 견인 히치를 망니다.
• 견인 히치의 구멍을 백플레이트의 구멍에 정렬합니다. 그림처럼 백플레이트를 통해 나사를 다시 설치합니다. 단단히 조이십시오.

나사 슬롯 견인 히치 백플레이트

그림 19

조립

타이어 압력 점검

운송 목적으로 공장에서 트랙터 타이어에 공기를 많이 넣었습니다. 최상의 절단 성능을 위해서는 올바른 타이어 공기압이 중요합니다.

- 타이어 공기압을 타이어에 표시된 PSI로 줄이십시오.

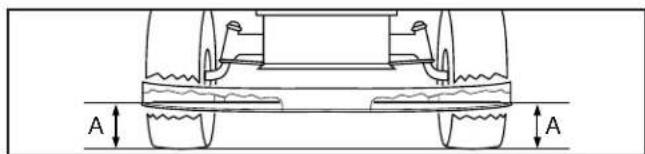

데크 수평도 점검

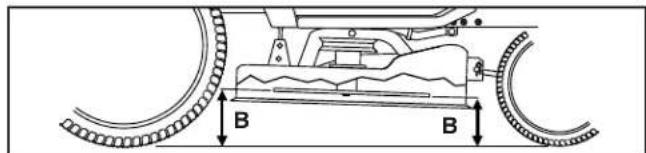

최상의 절단 결과를 얻으려면 잔디 ACK이 하우징이 적절하게 수평을 이루어야 합니다. 이 설명서의 정비 및 조절 절에서 " 잔디 ACK이 하우징 수평 조절"을 참조하십시오.

모든 벨트의 올바른 위치 점검

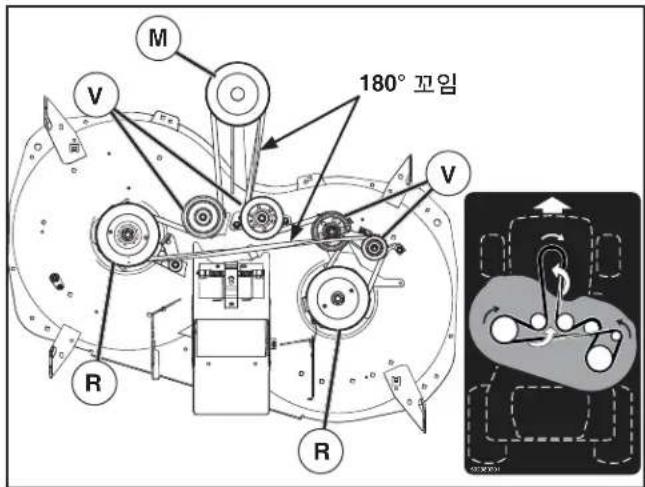

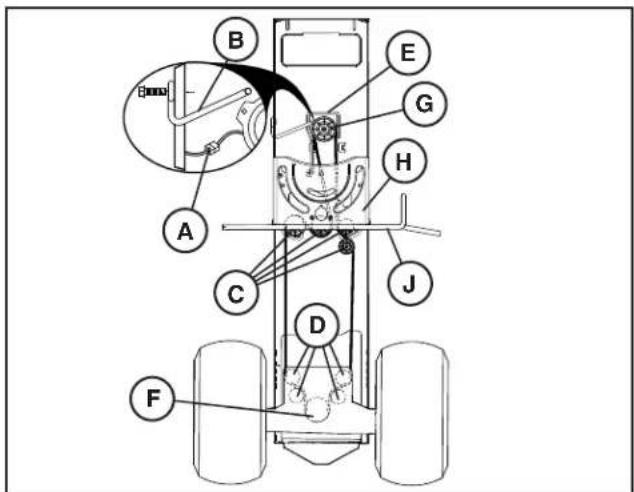

이설명서의정비및조절절에서모션및잔디/<이날구동벨트교체에대한그림을참조하십시오.벨트가올바르게배치되어있는지확인하십시오.

브레이크 시스템 점검

트랙터 작동 방법을 확인한 후 브레이크가 제대로 작동하는지 확인하십시오. 이 설명서의 정비 및 조절 절에서 "브레이크점검"을 참조하십시오.

√ 확인 목록

새 트랙터를 작동하기 전에 이 고품질 제품이 최상의 성능과 만족도를 제공할 수 있도록

다음 확인 목록을 검토하십시오.

√ 모든 조립 지시사항이 완료되었습니다.
√ 상자에 남아 있는 흘어진 부품이 없습니다.
√배터리가 올바르게 준비되고 충전되었습니다.
시트가 편안하게 조절되고 단단히 고정되었습니다.
√ 모든 타이어의 공기압이 적절합니다. (운송 목적으로 공장에서 타이어에 공기를 많이 넣었습니다.)
√ 최상의 절단 결과를 위해 잔디 lx이 데크가 좌우/전후방으로 적절하게 수평을 이루고 있는지 확인했습니다. (수평을 위해 타이어 공기압을 적절하게 조절해야 합니다.)
√ 잔디/<>took이 및 구동벨트를 점검했습니다. 도르래 주변과 모든 벨트 키퍼 안에 올바로 배치되어 있는지 확인하십시오.
√ 배선을 점검했습니다. 모든 연결이 여전히 고정되어 있고 배선이 제대로 고정되어 있는지 확인하십시오.
√ 트랙터를 구동하기 전에 프리힐 제어장치가 "변속기체결됨" 위치에 있는지 확인했습니다. (이 설명서의 작동절에서 "운반하기"를 참조하십시오.)

트랙터 사용법을 배우는 동안 다음 중요 항목에 특히 주의를 기울이십시오.

√ 엔진 오일 수준이 적당합니다.
√ 연료 탱크에 신선하고 깨끗한 상태의 일반 무연 휘발유가 채워져 있습니다.
√ 모든 제어장치, 그 위치 및 기능을 숙지했습니다. 엔진을 시동하기 전에 제어장치를 작동하십시오.
√ 브레이크 시스템이 안전한 작동 상태에 있는지 확인했습니다.
√ 운전자감지시스템 및 역방향 작동시스템(ROS)이 제대로 작동하는지 확인했습니다.(이 설명서의 작동 및 유지 보수절을 참조하십시오.)

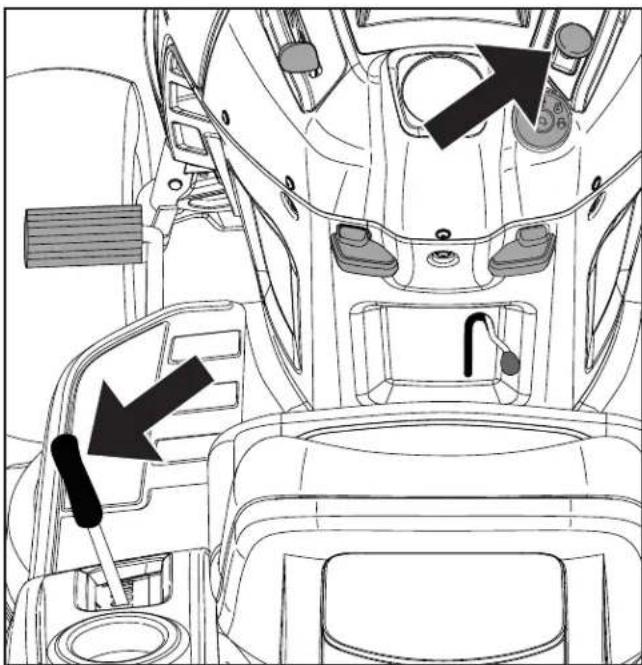

작동

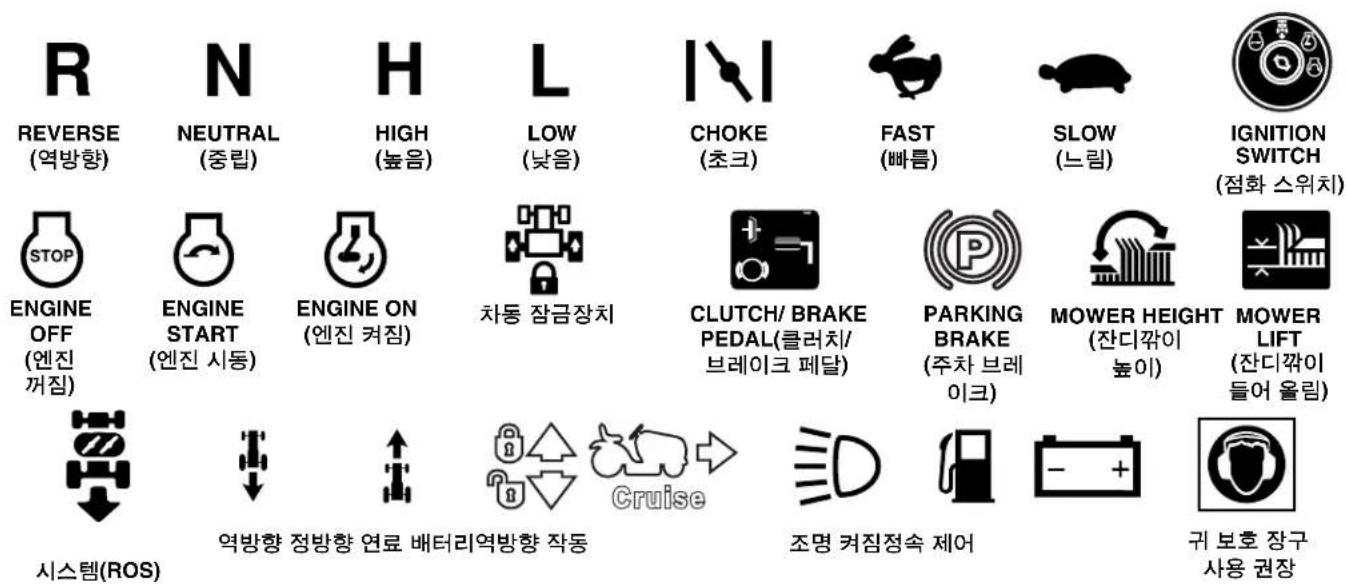

이러한 기호는 트랙터 또는 제품과 함께 제공되는 책자에 있을 수 있습니다.그 의미를 배우고 이해하십시오.

REVERSE (역방향) NEUTRAL (중립) HIGH (높음) LOW (낮음) CHOKE (초크) FAST (빠름) SLOW (느림) IGNITION SWITCH (점화 스위치) STOP ENGINE OFF (엔진 꺼짐) ENGINE START (엔진 시동) ENGINE ON (엔진 켜짐) 차동 잠금장치 CLUTCH/ BRAKE PEDAL(클러치/ 브레이크 폐달) PARKING BRAKE (주차 브레 이크) MOWER HEIGHT (잔디 picking이 높이) MOWER LIFT (잔디 picking이 들어 올림) 시스템(ROS) 역방향 정방향 연료 배터리역방향 작동 Cruise 조명 켜짐정속 제어 귀 보호 장구 사용 권장

부착 클러치가 해제되었습니다.

부착 클러치가 체결되었습니다.

위험, 손과 발을 멀리하십시오.

작업 영역을 치우십시오. 경사 위험 (안전 규칙 절 참조)

FREE WHEEL(프리 flo) (자동 모델만 해당)

튀는 물체에 주의하십시오.

배거나 디플렉터 없이 작동하지 마십시오.

견인바 적재

다음 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다. 안전 경고 기호는 사망, 심각한 부상 및/또는 재산 피해를 초래할 수 있는 위험에 대한 안전 정보를 식별하는 데 사용됩니다.

위험은 피하지 않으면 사망 사고나 심각한 부상이 발생하는 위험한 상황을 나타냅니다.

경고는 피하지 않으면 사망 사고나 심각한 부상이 발생할 수 있는 위험한 상황을 나타냅니다.

주의는 피하지 않으면 경미한 부상이나 중등도 부상이 발생할 수 있는 위험한 상황을 나타냅니다.

주의 경고 기호 없이 사용할 경우 트랙터 및/또는 엔진이 손상될 수 있는 상황을 나타냅니다.

뜨거운 표면은 피하지 않을 경우 사망, 심각한 부상 및/또는 재산 피해를 초래할 수 있는 위험을 나타냅니다.

화재는 피하지 않을 경우 사망, 심각한 부상 및/또는 재산 피해를 초래할 수 있는 위험을 나타냅니다.

작동

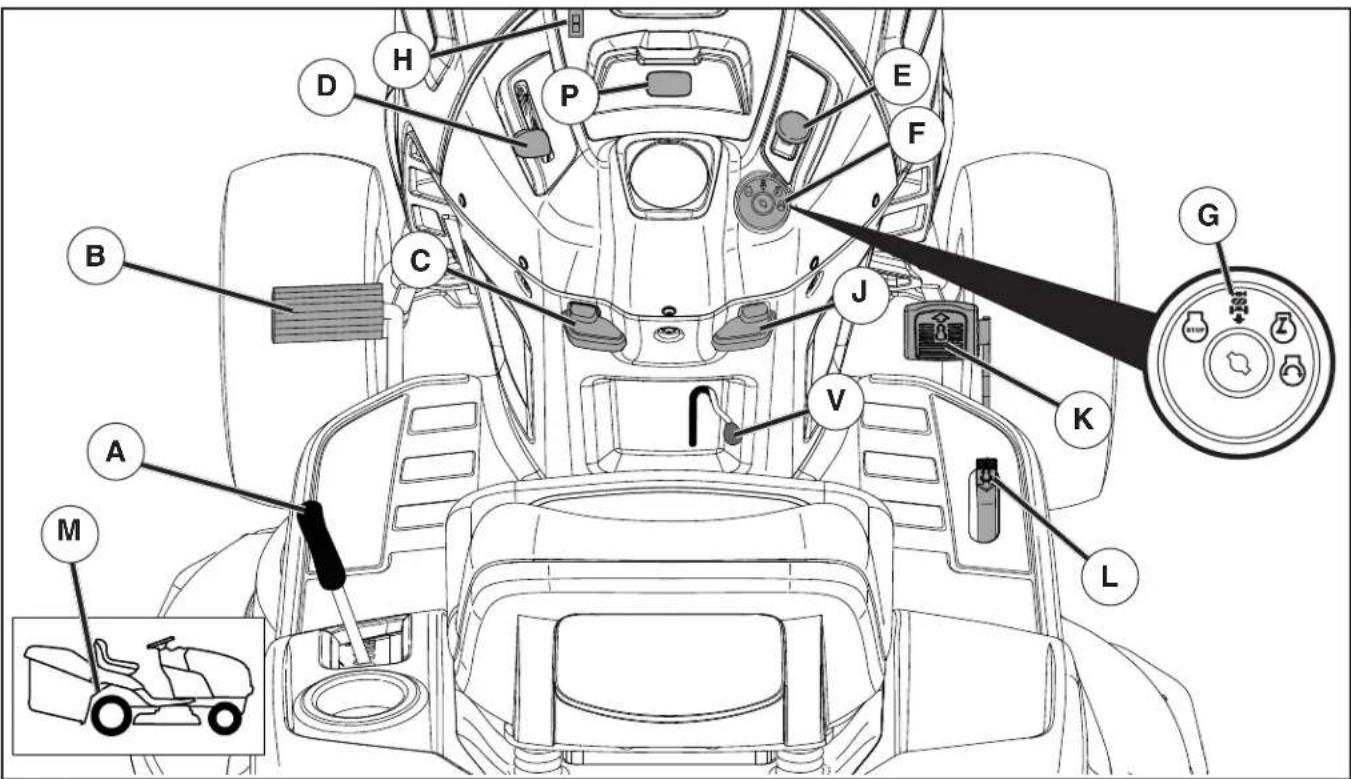

트랙터 파악

트랙터를 작동하기 전에 이 설명서와 안전 규칙을 읽으십시오.

트랙터와 그림을 비교하여 다양한 제어장치와 조절 위치를 숙지하십시오. 나중에 참조할 수 있도록 이 설명서를 보관하십시오.

당사의 트랙터는 미국 표준 협회(American National Standards Institute)의 해당 안전 표준을 준수합니다.

(A)부착 인양 레버 - 잔디/<이 데크 또는 트랙터에 장착된 기타 부착물을 상승, 하강 및 조절하는 데 사용됩니다.
(B) 클러치/브레이크 폐달-트랙터 클러치 해제 및 제동과 엔진 시동에 사용됩니다.
(C) 주차 브레이크 레버 - 브레이크 폐달을 브레이크 위치로 잠 recib니다.
(D)스로틀 제어장치 - 엔진 속도를 제어하는 데 사용됩니다.
(E) 부착 클러치 스위치 - 잔디깝이 날 또는 트랙터에 장착된 기타 부착물을 체결하는 데 사용됩니다.
(F) 점화 스위치 - 엔진 시동 및 정지에 사용됩니다.
(G) ROS "ON" 위치 - 후진 중에 잔디/<이> 데크 또는 기타 동력 부착물을 작동할 수 있습니다.
(H) 헤드라이트 버튼 - 헤드라이트를 켜고 꽃니다.

(J)크루즈 컨트롤 레버-전진 주행 폐달을 밥지 않고 트랙터의 전진 이동을 원하는 속도로 설정하는 데 사용됩니다.
(K) 전진 주행 폐달 - 트랙터의 전진 이동에 사용됩니다.
(L)후진 주행 폐달-트랙터의 후진 이동에 사용됩니다.
(M) 프리힐 제어장치 - 엔진이 꺼진 상태에서 트랙터를 밀거나 천천히 견인하기 위해 변속기를 해제합니다.
(P)서비스 알림/시간 기록계-엔진 및 잔디 cavity에 대한 서비스가 필요함을 나타냅니다.
(V) EZ 뿌리 덮개 레버 - 멀칭 기능을 체결하거나 해제하는 데사용됩니다.

작동

트랙터를 작동하면 심각한 눈 손상을 초래할 수 있는 이물질이 눈에 햡길 수 있습니다. 트랙터를 작동하거나 조절 또는 수리를 수행하는 동안에는 향상 보안경을 착용하십시오. 안경이나 표준 보안경 위에 넓은 시각의 안전 마스크를 사용하는 것이 좋습니다.

트랙터 사용 방법

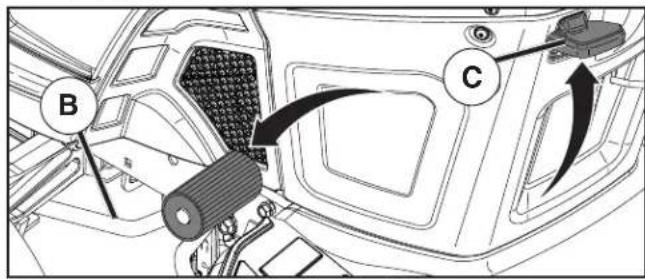

주차 브레이크 설정 방법(그림 21 참조)

트랙터에는 운전자 감지 스위치가 장착되어 있습니다. 엔진이 작동 중일 때 운전자가 우선 주차 브레이크를 설정하지 않고 내리려고 하면 엔진이 정지됩니다.

• 클러치/브레이크 폐달(B)을 끝까지 누른 상태로 유지하십시오.
• 주차 브레이크 레버(C)를 위로 당긴 채 유지하면서 클러치/브레이크 폐달(B)에서 압력을 해제한 다음 주차 브레이크 레버를 해제하십시오. 폐달이 브레이크 위치에 있어야 합니다. 주차 브레이크가 트랙터를 고정하는지 확인하십시오.

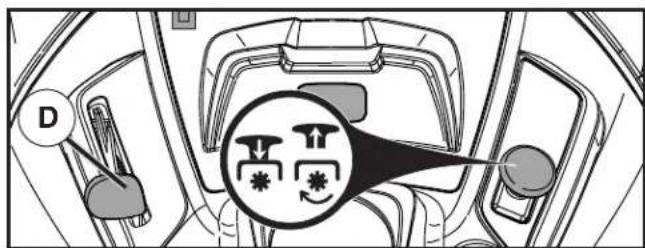

- 잔디喳이 날을 중지하려면 부착 클러치 제어장치를 "해제됨" 위치(＊)에 놓으십시오.

D

부착 클러치 스위치 "해제됨"

부착 클러치 스위치 "체결됨"
그림 22

지면 주행 -

- 지면 주행을 중지하려면 브레이크 폐달을 "브레이크" 위치로 끝까지 누르십시오.

중요: 폐달을 밥지 않으면 전진 및 후진 주행 폐달이 중립 위치로 돌아갑니다.

엔진 -

-스로틀 제어장치(D)를 저속 위치로 옮기십시오.

참고: 스로틀 제어장치를 저속 위치로 옮기고 정지하기 전에 엔진을 공회전시키지 않으면 엔진이 "역화"될 수 있습니다.

• 점화 키(F)를 "정지" 위치로 돌리고 키를 제거하십시오. 무단사용을 방지하기 위해 트랙터를 떠날때는 항상 키를 제거하십시오.
• 엔진을 정지하기 위해 초크를 사용하지 마십시오.

중요:점화스위치를"정지"이외의위치에 두면배터리가방전되고 작동하지 않습니다.

참고: 엔진이 작동 중인 상태에서 트랙터가 공회전 상태인 특정한 조건에서 뜨거운 엔진 배기 가스가 잔디를 "갈변"할 수 있습니다. 이러한 가능성을 없애려면 트랙터를 잔디 구역에서 정지시킬 때 항상 엔진을 정지하십시오.

주의:운전석에서 내리기 전에 항상 위에서 설명한대로 트랙터를 완전히 정지하고,주차 브레이크를 설정하십시오.

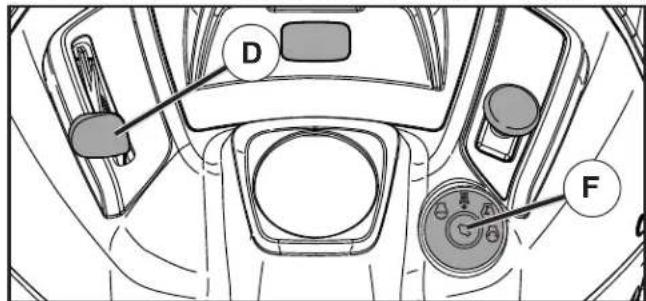

스로틀 제어장치(D)사용(그림 23 참조)

항상 최고 속도(고속)로 엔진을 작동하십시오.

• 엔진을 최고 속도(고속) 미만으로 작동하면 엔진 작동 효율이 감소합니다.
  • 최고 속도(고속)는 최고의 잔디/<이 성능을 제공합니다.

이동방향및속도는전진및후진주행폐달에 의해제어됩니다.

-트랙터를 시동하고 주차 브레이크를 해제하십시오.
- 이동을 시작하려면 전진(K) 또는 후진(L) 주행 폐달을 천천히 밖으십시오. 지면 속도는 폐달을 더 밖으면 증가합니다.

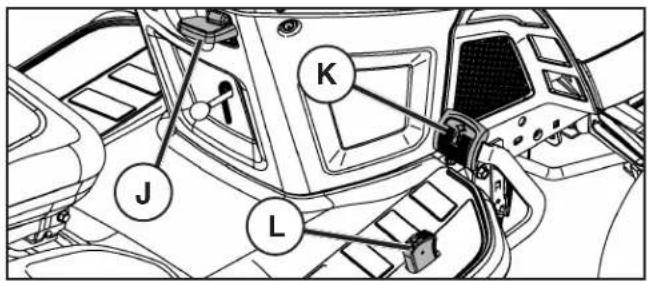

크루즈 컨트롤(J)사용(그림 24 참조)

크루즈 컨트롤 기능은 전진 주행에만 사용할 수 있습니다.

작동

크루즈 컨트롤은 비교적 부드러운 곧은 표면에서 잔디 깜기 또는 운반 중에만 사용해야 합니다. 느린 속도로 트리밍하는 경우와 같은 다른 조건에서는 크루즈 컨트롤이 해제될 수 있습니다. 경사, 험한 지형 또는 트리밍이나 회전 중에는 크루즈 컨트롤을 사용하지 마십시오.

- 전진 주행 폐달을 원하는 속도로 누른 상태에서 크루즈 컨트롤 레버(J)를 위로 당긴 채 폐달에서 발을 떼고 레버를 놓으십시오.

크루즈 컨트롤을 해제하려면 브레이크 폐달을 밥거나 전진 주행 폐달을 밥으십시오.

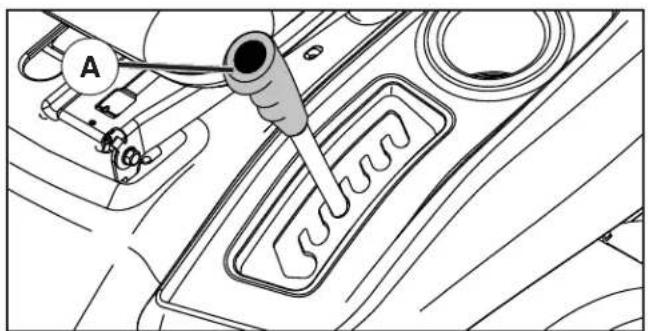

잔디깝이 절단 높이 조절

(그림 25 참조)

부착 인양 레버(A)의 위치에 따라 절단 높이가 결정됩니다.

- 부착 인양 레버를 원하는 절단 높이 슬롯에 놓으십시오.

절단높이 범위는 약1-4"(25.4-101.6mm)입니다.높이는 엔진이 작동하지 않는 상태에서 지상에서 날 끝까지 측정됩니다. 이높이는 대략적인 수치이며 토양조건, 잔디높이 및 깜는 잔디의 종류에 따라 달라질 수 있습니다.

- 서늘한 계절에는 약 2-1/2"(63.5mm)로, 더운 계절에는 약 3"(76.2mm) 이상으로 잔디를 깎아야 합니다. 더욱 건강하고 멋진 잔디발을 연출하려면 자주 깎아야 하며, 중간 정도의 성장 후에 깎으십시오.

- 절단성능을 최적화하려면 높이가6"(152.4mm)를 초과하는 잔리를 두 번 깎아야 합니다. 첫 번째 절단을 상대적으로 높게, 두 번째 절단을 원하는 높이로 절단하십시오.

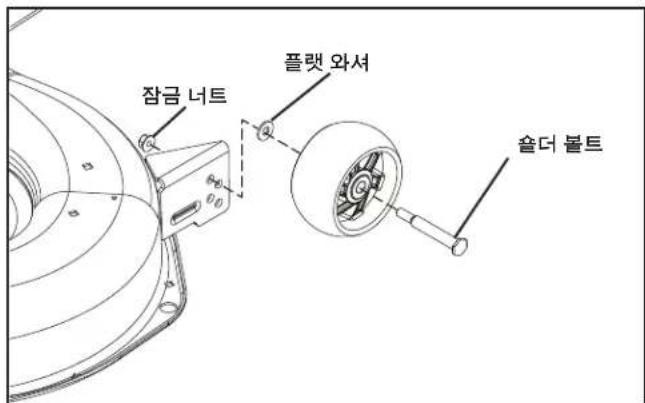

게이지 훨 조절(그림 26 참조)

게이지 훨은 잔다缺口가 작동 위치에서 원하는 절단 높이에 있을 때 게이지 훨이 지면에서 약간 떨어진 경우 올바르게 조절됩니다. 그런 다음, 게이지 훨은 대부분의 지형 조건에서 스캡핑을 방지하기 위해 데크를 적절한 위치에 유지합니다. 참고:트랙터를 평평한 표면에 두고게이지 훨을 조절하십시오.

• 잔디/<감>이를 원하는 절단높이로 조절하십시오(본설명서의 작동 절에서 "잔디/<감>이 절단 높이 조절" 참조).
• 잔디깍이를 원하는 절단 위치의 높이에 놓고 게이지 월이 지면에서 약간 떨어지도록 조립해야 합니다. 솔더 볼트, 와셔 및 잠금 너트를 사용하여 적절한 구멍에 게이지 월을 설치하고 단단히 조이십시오.
• 반대쪽에서 반복하고 게이지 휨을 같은 조절 구멍에 설치합니다.

잠금 너트 플랫 와셔 솔더 볼트

그림 26

잔디깝이 작동(그림 27 참조)

트랙터에는 운전자 감지 스위치가 장착되어 있습니다. 엔진이 작동하고 부착 클러치가 결속된 상태에서 운전자가 내리려고하면 엔진이 정지됩니다. 거칠고 구릉으로 된 지형 또는 언덕에서 장비를 작동할 때 엔진이 멈칭거리거나 멈추는 것을 방지하기 위해 시트 중앙에 앉아야 합니다.

• 원하는 절단 높이를 선택하십시오. ("잔디/<이 절단 높이 조절"을 참조하십시오.)
• 부착클러치제어장치를통해 잔디喳이 날을 시동하십시오.

잔디깍이 날 정지

부착 클러치 제어장치를 해제하십시오.

작동

트랙터에는 역방향 작동 시스템(ROS)이 장착되어 있습니다. 운전자가 부착 클러치가 체결된 상태에서 후진 방향으로 주행하려고 하면 점화 키가 ROS "켜짐" 위치에 있지 않은 한 엔진이 정지됩니다.

경고: 잔디 깜기 중 부착 클러치가 체결된 상태로 후진하는 것은 권장되지 않습니다. 부착 클러치가 체결된 상태에서 역방향 작동이 가능하도록 ROS를 "켜짐"으로 돌리는 것은 운전자가 부착물이 결속된 상태에서 장비의 위치를 다시 조정해야 한다고 판단하는 경우에만 수행해야 합니다. 반드시 필요한 경우가 아니면 역방향으로 작업하지 마십시오.

역방향 작동 시스템 사용

어린이나 다른 구경꾼이 잔디 절단 구역에 들어가지 않는 경우에만 사용하십시오.

• 브레이크 폐달을 끝까지 밖으십시오.
• 엔진이 작동 중인 상태에서 점화 키를 시계 반대 방향으로 돌려 "켜짐" 위치에 놓으십시오.
• 뒤로 이동하는 동안 항상 아래와 뒤를 살펴보십시오.
• 후진 주행 폐달을 천천히 밥아 이동을 시작하십시오.
• ROS를 더 이상 사용할 필요가 없는 경우 점화 키를 시계 방향으로 돌려 엔진을 "켜짐" 위치에 놓으십시오.

ROS "켜짐" 위치

엔진 "켜짐" 위치 (정상 작동)
그림 28

언덕에서 작업

주의: 경사가 15° 이상인 언덕을 오르내리지 말고 경사를 가로질러 운전하지 마십시오.

• 언덕을 오르거나 내려가기 전에 가장 느린 속도를 선택하십시오.
• 언덕에서 멈추거나 속도를 변경하지 마십시오.
• 정지가 반드시 필요한 경우 브레이크 폐달을 신속하게 브레이크 위치로 밀고 주차 브레이크를 결속하십시오.
• 이동을 다시 시작하려면 주차 브레이크와 브레이크페달을 천천히 놓으십시오.
• 적절한주행폐달을천천히가장느린설정으로밝으십시오.
• 모든 회전은 천천히 하십시오.

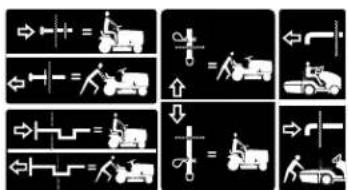

운반하기(그림 29 참조)

트랙터를 밀거나 견인할 때는 프리힐 위치에 프리힐 제어장치를 배치하여 변속기를 해제해야 합니다. 프리힐 제어장치는 트랙터의 후방 견인바에 있습니다.

• 부착인양기를 부착인양제어장치를 사용하여 최고 위치로 올리십시오.
• 엔진을 사용하지 않고 트랙터를 견인하거나 이동하려면 프리힐 제어 손잡이를 눌러야 합니다.
• 트랙터를 구동하려면 프리힐 제어 손잡이를 당겨 빼낸 후 제자리에 잠가야 합니다.
• 트랙터를 2mph(3.2km/h) 이상의 속도로 밀거나 견인하지 마십시오.
• 변속기를 다시 체결하려면 위 절차를 역순으로 진행하십시오.

변속기 체결됨

참고: 트럭 또는 트레일러에서 트랙터를 운송할 때 후드가 손상되지 않도록 하려면 후드가 달혀 있고 트랙터에 고정되어 있는지 확인하십시오. 후드를 트랙터에 고정하는 적절한 수단 (로프, 코드 등)을 사용하십시오.

작동

견인 카트 및 기타 부착물

트랙터 제조업체에서 권장하는 부착물을 견인하고 트랙터 제조업체의 사양을 준수하십시오. 견인 시 상식을 따르십시오. 경사면에 있는 동안 너무 무거운 화물은 위험합니다. 타이어가지면과 견인력을 잃어 트랙터를 제어하지 못하게 될 수 있습니다.

서비스 알림/시간 기록계

서비스알림은 엔진이 작동한 총시간을 나타내며 엔진 또는 깎기 기계에 정비가 필요한 시점을 나타냅니다. 작동 후 50시간마다 오일 캐 아이콘이 2시간 동안 또는 수동 재설정이 발생할 때까지 유지됩니다. 디스플레이를 수동으로 재설정하려면 점화스위치를 켜짐 위치로 돌리고 꺼짐 위치로 5번(1초 켜짐, 1초 거짐)돌리십시오. 엔진 및 깎기 기계를 정비하려면 이 설명서의 유지 보수 절을 참조하십시오.

참고: 서비스 알림은 점화 키가 "정지"를 제외한 위치에 있을 때 작동합니다. 정확한 판독을 위해 엔진이 작동 중이 아닐 때 키가 "정지" 위치를 유지하는지 확인하십시오.

엔진을 시동하기 전에

오일 수위 점검

트랙터의 엔진은 이미 여름용 엔진 오일이 채워진 상태로 공장에서 출고되었습니다.

• 트랙터가 평평한 지면에 있는 상태에서 엔진 오일을 점검하십시오.
• 오일 보충 캡/계량봉을 분리하여 깨끗이 닦고 계량봉을 아래로 누르지 않은 상태에서 다시 삽입한 후 몇 초간 기다린 후 제거했다가 오일 수위를 판독하십시오. 필요한 경우 계량봉의 평행 음영이 들어간 표시 위에 올 때까지 오일을 추가하십시오. 과다하게 보충하지 마십시오.
• 홍한기 작업을 위해 시동을 쉽게 하려면 오일을 교환해야 합니다. (이 설명서의 유지 보수 절에서 "오일 점도 차트"를 참조하십시오.)
• 엔진 오일을 교환하려면 이 설명서의 유지 보수 절을 참조하십시오.

휘발유 추가

연료 탱크를 주입구 목의 바닥으로 채우십시오. 과다하게 보충하지 마십시오. 옥탄가가 87이 넘는 신선하고 깨끗한 일반 휘발유를 사용하십시오. 휘발유와 오일을 혼합하지 마십시오. 연료 신선도를 유지하기 위해 30일 이내에 사용할 수 있는 양의 연료만 구매하십시오.

주의: 흘린오일이나연료를 모두 Dund아내십시오. 휘발유를 불꽃이 있는 근처에 보관하거나 흘리거나 사용하지 마십시오.

중요: 32°F(0°C) 미만의 온도에서 작동하는 경우 신선하고 깨끗한 겨울 등급의 휘발유를 사용하여 추운 날씨에서 원활하게 시동하십시오.

주의: 알코올 배합 연료(가소홀 또는 에탄올이나 메탄올을 사용하는)는 수분을 끌어당겨 보관 중에 산을 분리 및 형성할 수 있습니다. 산성 가스는 보관 중에 엔진의 연료 시스템을 손상할 수 있습니다. 엔진 문제를 방지하려면 30 일 이상 보관하기 전에 연료 시스템을 비워야 합니다. 가스 탱크를 비우고 엔진을 시동한 후 연료 라인과 기화기가 비워질 때까지 가동하십시오. 다음 시즌에 신선한 연료를 사용합니다. 자세한내용은 보관지침을 참조하십시오. 연료 탱크에 엔진 또는 기화기 세척 제품을 사용하지 마십시오. 영구적인 손상이 발생할 수 있습니다. 연료 스태빌라이저는 보관 중 연료 고무질 침전물의 형성을 최소화할 수 있는 적절한 대안입니다. 연료 탱크 또는 보관 용기의 휘발유에 스태빌라이저를 추가하십시오. 향상 스태빌라이저 용기에 있는 혼합 비율을 따르십시오. 스태빌라이저를 추가한 후 최소 10분 동안 엔진을 작동시켜 스태빌라이저가 기화기에 도달하게 하십시오. 연료 스태빌라이저를 사용할 경우 가스 탱크 및 기화기를 비워서는 안 됩니다.

엔진 시동(그림 22 참조)

엔진을 처음 시동할때 또는 엔진에 연료가 소진된 경우, 연료가 탱크에서 엔진으로 이동하는데 데 추가 크랭킹 시간이 걸립니다.

• 프리힐 제어장치가 변속기 체결됨 위치에 있는지 확인하십시오.
• 운전석에 앉아 브레이크 폐달을 밥고 주차 브레이크를 설정하십시오.
• 부착 클러치를 "해제됨" 위치로 옮기십시오.
  -스로틀 제어장치를 초크 위치로 옮기십시오.

참고: 트랙터에는 엔진이 작동 중이고 연결/분리 제어장치가 "연결" 위치에 있는 상태에서 운전자가 시트를 벗어날 경우 즉시 엔진에 대한 전류를 차단하는 안전 스위치가 장착되어 있습니다. 그리고 배거 또는 선택 사항인 후면 방전 디플렉터가 올바르게 설치되지 않은 경우 깎기 기계의 작동을 막는 시스템도 장착되어 있습니다.

참고: 시동하기 전에 아래의 예열 및 냉간 시동 절차를 읽으십시오.

키를 점화 스위치에 삽입하고 시계 방향으로 돌려 "시동" 위치에 놓은 다음 엔진이 시동 걸리는 즉시키를 놓습니다. 시동장치를 분당 15초 이상 연속으로 작동하지 마십시오. 여러 번 시도해도 엔진이 시동 걸리지 않으면 스로틀 제어장치를 고속 위치로 옮기고 몇 분간 기다린 후 다시 시도하십시오. 엔진이 계속 시동 걸리지 않으면 스로틀 제어장치를 초크 위치로 다시 옮긴 후 다시 시도하십시오.

따뜻한 날씨 시동(50°F/10°C 이상)

• 엔진이 시동 걸리면 스로틀 제어장치를 고속 위치로 옮기십시오.
• 이제 부착물과 지면 주행을 사용할 수 있습니다. 엔진이 부하를 수용하지 못하면 엔진을 재시동하고 위에 설명된 대로 초크를 사용하여 1분 동안 예열하십시오.

작동

흑한기 시동(50°F/10°C 이하)

- 엔진이 시동 걸릴 때 초크 위치에서 스로틀 제어장치와 함께 엔진이 거칠게 작동할 때까지 엔진을 작동한 다음 스스로틀제어장치를 고속위치로 옮기십시오. 이경우온도에 따라 몇 초에서 몇 분 사이의 엔진 예열 기간이 필요할 수 있습니다.

자동 변속기 예열

- 추운날씨에 장치를 주행하기전에는 다음과 같이 변속기를 예열해야 합니다.

-트랙터가평평한지면에있는지 확인하십시오.
- 주차 브레이크를 해제하고 브레이크를 천천히 작동 위치로 되돌리십시오.
- 변속기를 1분간 예열하십시오. 이 작업은 엔진 예열 기간 중에 수행할 수 있습니다.
- 부착물은 변속기 예열 후 엔진 예열 기간에도 사용할 수 있습니다.

변속기 청소

주의: 엔진이 작동 중일 때는 프리힐 레버를 결속하거나 해제하지 마십시오.

적절한 작동 및 성능을 보장하려면 트랙터를 처음 작동하기 전에 변속기를 청소하는 것이 좋습니다. 이 절차에서는 트랙터 운송 중에 발생할 수 있는 변속기 내부의 간힌 공기를 모두 제거합니다.

중요: 정비 또는 교체를 위해 변속기를 제거해야 하는 경우 트랙터를 작동하기 전에 재설치하고 청소해야 합니다.

1. 엔진을 끄고 주차 브레이크를 설정한 상태로 평평한 곳에 트랙터를 안전하게 두십시오.
2. 프리힐 제어장치를 해제됨 위치에 놓고 변속기를 분리하십시오. (설명서의 이 절에 있는 "운반하기"를 참조하십시오.)
3. 트랙터시트에앉아엔진을시동하십시오.엔진작동후스로틀제어장치를 저속 위치로 옮기십시오. 주차 브레이크를해제하십시오.

주의: 4단계 중 언제든지 구동 훨이 움직일 수 있습니다.

1. 전진 주행 폐달을 전진 위치로 밞고 5초 동안 그대로 둔 상태에서 폐달을 놓으십시오. 후진 주행 폐달을 후진 위치로 밞고 5초 동안 그대로 둔 상태에서 폐달을 놓으십시오. 이 절차를 3회 반복하십시오.
2. 엔진 정지 및 주차 브레이크를 설정하십시오.

3. 프리힐 제어장치를 체결됨 위치에 놓고 변속기를 체결하십시오. (설명서의 이 절에 있는 "운반하기"를 참조하십시오.)

4. 트랙터 시트에 앉아 엔진을 시동하십시오. 엔진 작동 후 스로틀 제어장치를 반(1/2) 속도로 옮기십시오. 주차 브레이크를 해제하십시오.

5. 트랙터를 약 5피트(1.5m) 정도 앞으로 주행한 다음 뒤로 5피트(1.5m) 이동하십시오. 이 주행 절차를 세 번 반복하십시오.

이제 변속기가 청소되어 정상 작동이 가능합니다.

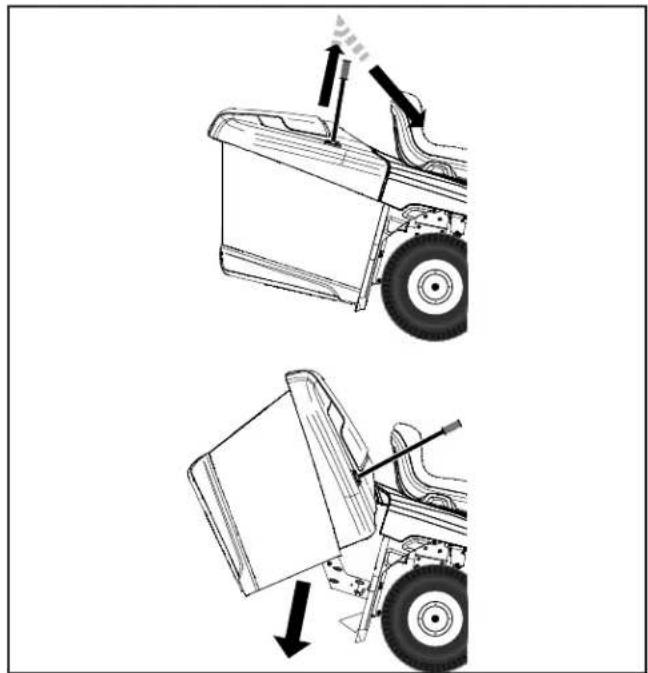

배거 덧프(그림 30 참조)

수동 덤프만 해당

트랙터에는 덧프 백 경보가 장착되어 있습니다. 경보를 끄려면 부착 클러치를 해제하십시오.

-배거를 덧프하려는 위치에 트랙터를 놓습니다.
- 트랜스 액슬이 중립 위치에 있는지 확인합니다. 주차 브레이크를 설정하십시오.
• 덧프 핸들을 가장 높은 위치로 올립니다. 핸들을 앞으로 당겨 배거를 올리고 부스러기를 덧프하십시오.
- 잔디절단을 계속하려면 깎기 기계가 작동할 수 있는 적절한 작동 위치에 배거가 내려져 있는지 확인합니다.

• 잔디/<>巅이 하우징이 트랙터에 부착되어 있을 때는 타이어 체인을 사용하지 마십시오.
• 최상의 잔디 깎기 성능을 위해서는 잔디 ACK이가 적절하게 수평 조절되어야 합니다. 이 설명서의 정비 및 조절 절에서 "잔디 ACK이 하우징 수평 조절"을 참조하십시오.
  • 깜기 기계의 좌측은 트리밍에 사용해야 합니다.
• 잔디가 너무 높으면 두 번 깎아서 짐과 말라붙은 부스러기로 인한 화재의 위험을 줄여야 합니다. 첫 번째 절단을 상대적으로 높게, 두 번째 절단을 원하는 높이로 절단하십시오.
  • 젖어 있을 때는 잔디를 깜지 마십시오. 젖은 잔디는 깜기 기계를 막히게 하고 원치 않는 무더기를 남긴니다. 잔디를 깜기 전에 잔디를 말리십시오.
• 항상 최대 스로틀로 엔진을 작동하여 잔디 절단 성능을 개선하고 배출물이 적절하게 배출되도록 하십시오. 잔디แค이가원하는 절단 성능과 절단 품질을 제공할 수 있을 점도로 낮은 기어를 선택하여 지면 속도를 조절하십시오.
• 부착물작동시,지형에 적합하고 사용중인 부착물의 최고 성능을 낼 수 있는 지면 속도를 선택하십시오.

멀칭 잔디 절단 팀

중요: 최상의 성능을 위해 잔디 lx이 하우 징에 잔디와 쓰레기가 쌓이지 않게 하십시오. 매번 사용 후 청소하십시오.

• 특수멀칭날은잔디부스러기를여러번잘라크기를줄여서부스러기가잔디에 떨어질 때 흡어져 눈에 뜻지 않게 할 수 있습니다. 또한 멀칭된 잔디는 빠르게 생분해되어 잔디에 필요한 영양소를 제공합니다. 최고 엔진(날)속도로 멀칭을 하면 날의 재절단 동작이 가장 좋아지기 때문에 항상 최고 속도로 멀칭을 하십시오.
• 잔디가 젖었을 때는 절단하지 마십시오. 젖은 잔디는 무더기를 형성하는 경향이 있으며 멀칭 동작을 방해합니다. 잔디를 깎는 가장좋은 시간은 이른 오후입니다. 이때 잔디는 건조하지만 새로 절단된 부분은 직사광선에 노출되지 않습니다.

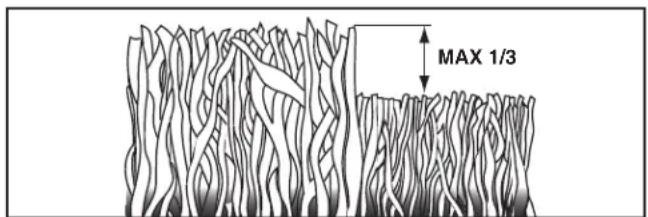

• 최상의 결과를 얻으려면 깜기 기계가 풀베기 날의 상단 3 분의 1만 절단하도록 잔디깍이 절단 높이를 조절하십시오 (그림 31 참조). 멀칭이 극히 무거운 경우, 각 경로 절단 폭을 줄이고 천천히 깜습니다.

MAX 1/3

그림 31

• 잔디 유형 및 조건에 따라 해당 영역을 두 번 멀칭해야 부스러기를 완전히 숨길 수 있습니다. 두 번째 절단을 할 때는 첫 번째 절단 경로를 (수직으로) 가로질러 깎습니다.
• 주가 바 Joel 때마다 절단 패턴을 변경합니다. 한 주에는 북쪽에서 남쪽으로 깭고 다음 주에는 동쪽에서 서쪽으로 깭으십시오. 이렇게 하면 잔디가 얻겨 불고 묶치는 것을 방지할 수 있습니다.

유지 보수

유지 보수 일정		매 사용전	8시간마다	25시간마다	50시간마다	100시간마다	매계절마다	보관 전
트랜터	브레이크 작동을 점검하십시오.	√	√
	타이어 압력을 점검하십시오.	√	√
	운전자 감지 및 ROS 시스템을 확인하십시오.	√
	느슨한 파스너가 있는지 점검하십시오.	√				√		√
	잔디/<이 날을 점검/교체하십시오.			√3
	윤활 차트			√				√
	배터리 잔량을 확인하십시오.			√4
	배터리 및 단자를 청소하십시오.			√				√

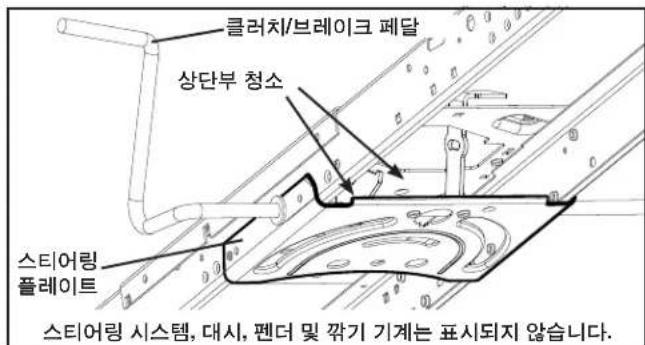

	스티어링 플레이트에서 이물질을 청소하십시오.			√5
	트랜스 액슬 냉각을 점검하십시오.			√
	잔디/<이 수평도를 점검하십시오.				√
	V 벨트를 점검하십시오.					√
엔진	오일 수위를 점검하십시오.	√	√
	엔진 오일을 교환하십시오(오일 필터 장착 모델).				√1.2			√
	엔진 오일을 교환하십시오(오일 여과기가 없는 모델).			√1.2				√
	공기 여과기를 청소하십시오.			√2
	공기 스크린을 청소하십시오.			√2
	소음기/불꽃 억제 스크린을 점검하십시오.				√6
	오일 여과기를 교체하십시오(장착된 경우).					√1.2
	엔진 냉각 핀을 청소하십시오.					√2
	점화 플러그를 교체하십시오.					√	√
	공기 여과기 종이 카트리지를 교체하십시오.					√2

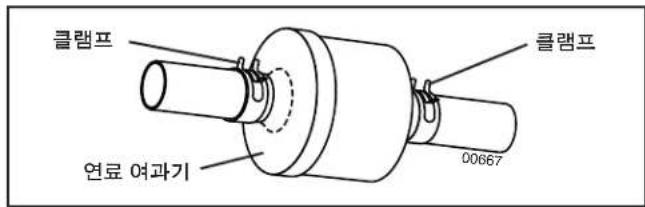

	연료 여과기를 교체하십시오.						√

1-종부히 또는 놓은 대기 온도에서 직업일 경우 지주 교환히십시오.
2-다림거나 먼지가 많은 곳메시 작업할 경우 더 자주 정비하실시오.
3-토래 도양에서 잔다는 각는 경우 날은 더 자주 교체하십시오.
4- 뮤지 보수기 필요하지 않는 배터티기 징착된 경우
요하지 않습니다.
5-유지 보수 정의 청소를 참조하십시오.
6-소울기는 직동 후 50시간미디 또는 6개월미디
손상된 부분이 없는지 전견하십시오. 손상이
도양점에 문의하여 교체를 요청하시오

일반 권장 사항

이 트랙터의 보증은 작업자 남용 또는 부주의로 인해 발생한 항목에는 적용되지 않습니다. 보증으로부터 최대 가치를 얻으려면 작업자는 이 설명서의 지침에 따라 트랙터를 유지 보수해야 합니다.

트랙터를 적절히 유지 보수하기 위해서는 정기적으로 몇 가지 조절을 수행해야 합니다.

최소한 시즌당 한 번 이상 이 설명서의 정비 및 조절 절에 설명된 조절 작업을 수행해야 하는지 확인하십시오.

- 최소 1년에 한 번 점화 플러그를 교체하고, 공기 여과기를 청소 또는 교체하고, 날과벨트의마모 여부를 점검하십시오. 새 점화 플러그와 깨끗한 공기 여과기를 사용하면 공기연료를 올바르게 혼합할 수 있고 엔진 가동 개선과 가동 시간 연장에 도움이 됩니다.

매사용전

-오일 수위를 점검하십시오.
- 브레이크 작동을 점검하십시오.
- 타이어 압력을 점검하십시오.
- 운전자 감지 및 ROS 시스템이 올바르게 작동하는지 확인하십시오.
- 느슨한 파스너가 있는지 점검하십시오.

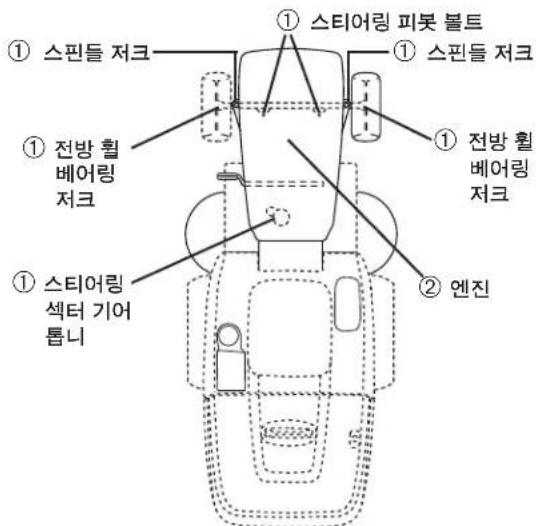

윤활 차트

① 스티들 저크 ① 전방 훨 베어링 저크 ① 스티어링 섹터 기어 톈니 ① 스티들 저크 ① 에진 ① 스티어링 피봇 볼트

① 범용그리스
② 유지 보수 "엔진" 절 참조

중요: 특수 나일론 베어링이 있는 피벗 지점에 오일이나 그리스를 도포하지 마십시오. 점성 윤활유는 먼지와 이물질을 끌어당겨 자체 윤활베어링의 수명을 단축시킵니다. 윤활이 필요하다고 생각되는 경우 가루 측연 유형의 윤활유만 가끔 사용하십시오.

유지 보수

트랙터

유지 보수를 수행할 때는 항상 안전 규칙을 준수하십시오.

브레이크 작동

평평한 건식 콘크리트 또는 포장된 표면에서 트랙터가 최고 기어의 최고 속도에서 정지하기 위한 거리가 5피트(1.5m) 이상 필요한 경우 브레이크를 점검 및 조절해야 합니다(이 설명서의 서비스 및 조절 절에서 "브레이크 점검"을 참조하십시오).

타이어

모든 타이어에서 공기 압력을 적절하게 유지하십시오 (적절한 PSI는 타이어 측면 참조).
- 타이어를 고무에 유해할 수 있는 휘발유, 오일 또는 해충 구제 화학물질로부터 멀리 하십시오.
그루터기, 돌, 깊은 바퀴 자국, 날카로운 물체 및 타이어 손상을 유발할 수 있는 기타 위험을 피하십시오.

참고: 타이어 평크를 봉하고 느린 누출로 인한 타이어 평크 예방을 위해 현지 부품 특약점에서 타이어 실란트를 구매할 수 있습니다. 또한 타이어 실란트는 타이어 건조 부패 및 부식을 방지합니다.

운전자감지 시스템 및 역방향작동 시스템(ROS)(그림 32 참조)

운전자 감지 및 역방향 작동 시스템이 제대로 작동하는지 확인하십시오. 트랙터가 설명된 대로 작동하지 않는 경우 즉시 문제를 해결하십시오.

- 브레이크 폐달을 완전히 밝은 상태에서 부착 클러치 컨트롤이 해제됨 위치에 있지 않으면 엔진이 시동 걸리지 않아야 합니다.

운전자 감지 시스템 점검

• 엔진이 작동 중일 때 운전자가 먼저 주차 브레이크를 설정하지 않고 내리려고 하면 엔진이 정지되어야 합니다.
• 엔진이 작동 중이고 부착 클러치가 결속되어 있을 때, 운전자가 내리려고 하면 엔진이 정지되어야 합니다.
• 운전자가 시트에 앉지 않는 한 부착 클러치가 작동해서는 안 됩니다.

역방향 작동(ROS) 시스템 점검

• 엔진의 점화 스위치가 "켜짐" 위치에 있고 부착 클러치가 체결된 상태에서 엔진이 작동 중일 때 운전자가 후진으로 변속하려고 하면 엔진이 정지되어야 합니다.
• ROS의 점화 스위치가 "켜짐" 위치에 있고 부착 클러치가 체결된 상태에서 엔진이 작동 중일 때 운전자가 후진으로 변속하려고 하면 엔진이 정지되지 않아야 합니다.

ROS "켜짐" 위치

엔진 "켜짐" 위치 (정상 작동)
그림 32

날 관리(그림 33 참조)

최상의 결과를 얻으려면 잔디/<이 날을 예리하게 유지해야 합니다. 구부러지거나 손상된 날은 교체하십시오.

중요: 깭기 기계의 날이 동일하지 않으므로 올바른 쪽에 설치해야 합니다. 부품을 올바르게 조립할 수 있도록 한 번에 블레이드 하나에서 작업하는 것이 좋습니다.

주의: 트랙터 제조업체에서 승인한 교체용 날만 사용하십시오. 트랙터제조업체에서 승인하지 않은 날은 위험할 수 있으며, 트랙터가 손상되고 보증이 무효가 될 수 있습니다.

우측 나사산 볼트가 있는 별 5개 패턴 날 좌측 나사산 볼트가 있는 별 6 개 패턴 날

그림 33

날 분리

• 날에 접근할 수 있도록 깎기 기계를 가장 높은 위치로 올리십시오.
  • 날을 고정하는 날 볼트를 제거합니다.
  -그림처럼 트레일링 에지가 데크를 향하도록 새 날 또는 재연마된 날을 설치하십시오.

중요: 올바르게조립하려면 날의중앙구멍을 맨드릴 어셈블리의 별과 정렬해야 합니다.

중요: 날 볼트는 8등급 열처리된 것입니다.

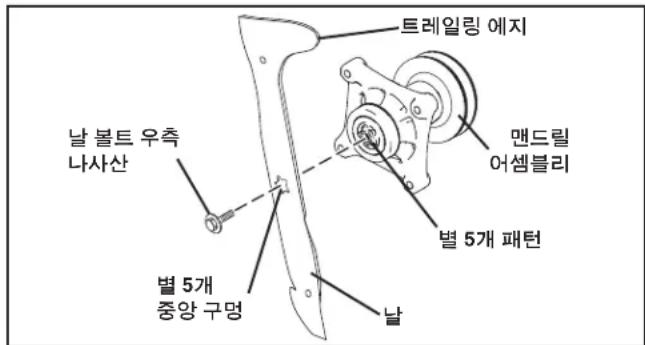

별 5개 패턴 날(그림 34 참조)

이 날의 중앙에는 별 5개 패턴이 있습니다. 이 날을 부착하는 볼트에는 시계 반대 방향으로 돌려 (▶) 풀고시계 방향으로 돌려 (▶) 조이는 일반적인 우측 나사산이 있습니다.

- 날 볼트를 단단히 조이십시오(45-55 Ft. Lbs./ 62-75Nm).

트레일링 에지 맨드릴 어셈블리 별 5개 패턴 날 볼트 우측 나사산 별 5개 중앙 구멍 날

그림 34

유지 보수

별 6개 패턴 날(그림 35 참조)

이 날의 중앙에는 별 6개 패턴이 있습니다. 이 날을 부착하는 볼트에는 시계 방향으로 돌려( ) 풀고 시계 반대 방향으로 돌려( ) 조이는 좌측 나사산이 있습니다.

-그림과 같이 날 볼트, 잠금 와셔 및 플랫 와셔를 정확한 순서로 재조립합니다.
• 날 볼트를 단단히 조이십시오(27-35ft. lb/37-47Nm).

날 플랫 와셔 잠금 와셔 날 볼트 좌측 나사산 漠드릴 어셈블리 별 6개 패턴 별 6개 중앙 구멍 트레일링 에지

그림 35

배터리

트랙터에는 일반적인 사용에 충분한 배터리 충전 시스템이 있습니다. 하지만 차량용 충전기를 사용하여 배터리를 주기적으로 충전하면 수명이 연장됩니다.

-배터리와 단자를 청결하게 유지하십시오.
-배터리 볼트를 단단히 조이십시오.
• 작은 환기 구멍을 열어 두십시오.
- 6-10암페어에서 1시간 동안 충전하십시오.

참고: 트랙터에 원래 장착된 배터리는 유지 보수가 필요하지 않습니다. 캡 또는 덮개를 열거나 제거하려고 하지 마십시오. 전해액을 추가하거나 수위를 점검할 필요가 없습니다.

배터리 및 단자 청소

배터리 및 단자의 부식 및 먼지로 인해 배터리가 "누출"될 수 있습니다.

-단자 보호대를 제거하십시오.

• 먼저 검은색 배터리 케이블을 제거한 다음 빨간색 배터리 케이블을 제거하고 트랙터에서 배터리를 제거하십시오.
  -배터리를 깨끗한 물로 햡구고 말리십시오.
• 단자와 배터리 케이블 끝을 밞은 빛이 날 때까지 와이어 브러시로 청소하십시오.
• 단자에 그리스 또는 바셀린을 바르십시오.
• 배터리를 다시 설치하십시오. (이 설명서의 정비 및 조절절에서 "배터리 교체"를 참조하십시오.)

트랜스 액슬 유지 보수

변속기 팬 및 냉각 핀은 적절한 냉각을 위해 청결하게 유지해야 합니다.

엔진이 작동 중이거나 변속기가 뜨거운 상태에서 팬이나 변속기를 청소하지 마십시오. 씀의손상을 방지하려면 변속기를 청소할 때 고압의 물이나 스팀을 사용하지 마십시오.

• 냉각 팬을 검사하여 팬 블레이드가 온전하고 깨끗한지 점검하십시오.
  • 냉각 핀에 먼지, 잘린 폴 및 기타 물질이 있는지 점검하십시오. 씸의 손상을 방지하려면 압축 공기 또는 고압 분무기로 냉각 핀을 청소하지 마십시오.

트랜스 액슬 펌프 오일

트랜스 액슬은 공장에서 씀링되었으며 트랜스 액슬의 수명 동안 오일 유지 보수가 필요하지 않습니다. 트랜스 액슬에 누출이 발생하거나 정비가 필요한 경우 가까운 공인 서비스 센터/부서에 문의하십시오.

엔진

윤활

API 서비스 분류 SJ-SN 등급의 고품질 세제 오일만 사용하십시오. 예상 작동 온도에 따라 오일의 SAE 점도 등급을 선택합니다.

그림 36

트랙터를 1년 동안 50시간 동안 작동하지 않을 경우 50시간마다 또는 최소 1년에 한 번 오일을 교환하십시오. 엔진을 시동하기 전과 매 8시간 작동 후 크랭크케이스 오일 수위를 점검하십시오.

유지 보수

엔진 오일 교환(그림 36 - 38 참조)

오일을 교환하기 전에 예상 온도 범위를 확인하십시오. 모든 오일은 API 서비스 분류 SJ-SN을 중족해야 합니다.

-트랙터가 평평한 표면에 있는지 확인하십시오.
온도가 상승하면 오일이 더 자유롭게 배출됩니다.
- 적합한 용기에 오일을 수거하십시오.

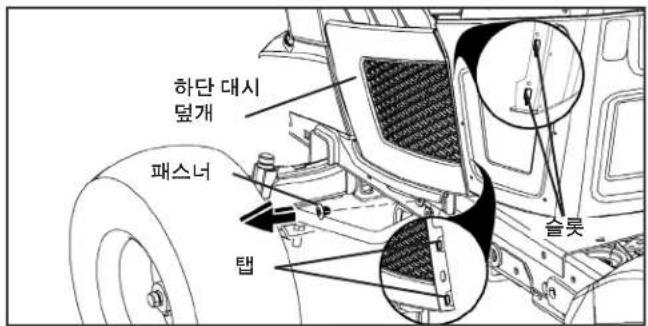

하부 대시 덮개 제거

• 후드를 올리십시오.
• 하부 대시 덮개에서 파스너를 제거하십시오.

주의: 하부 대시 덮개를 조심스럽게 제거하여 덮개 탱이 파손되지 않았는지 확인하십시오.

- 하부 대시 덮개를 위로 밀어 하부 대시보드의 테이퍼 슬롯에서 덮개 탱을 분리합니다.

하단 대시 덮개 패스너 탑 슬롯

그림 37

• 오일 보충캡/계량봉을 제거하십시오. 오일 교환시 엔진에 먼지가 들어가지 않도록 주의하십시오.
• 밸브 위에 배출 튜브를 설치합니다.
• 10mm 렌치를 사용하여 시계 반대 방향으로 돌려 배출 밸브를 엽니다.

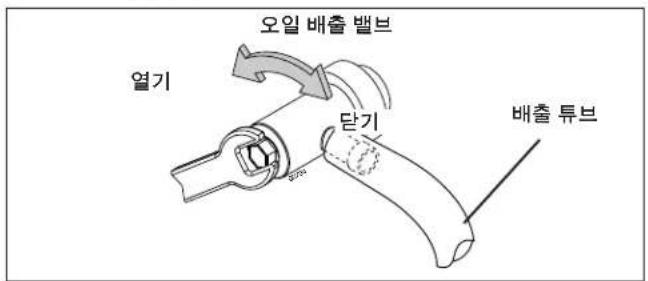

오일 배출 밸브 열기 단기 배출 튜브

그림 38

• 오일이 완전히 배출되면 배출 밸브를 시계 방향으로 돌려 달습니다. 10mm 렌치를 사용하여 소량의 토크를 적용하여 달으십시오. 너무 세계 조이지 마십시오.
  -배출 튜브를 분리하여 안전한 장소에 보관합니다.
  -오일 보충계량봉 튜브를 통해 엔진에 오일을 채우십시오. 천천히 따르십시오.과다하게 보충하지 마십시오.대략적인 용량은 이 설명서의 "제품 사양" 절을 참조하십시오.
• 오일 보충 캡/계량봉의 게이지를 사용하여 오일 수위를 점검합니다. 계량봉을 튜브에 삽입하고 오일 보충 캡을 튜브에 장착합니다. 판독 시 튜브에 캡을 끼워 넣지 마십시오. 계량봉에서 오일을 "FULL(최대)" 라인으로 유지하십시오. 완료되면 튜브의 캡을 단단히 조이십시오.

엔진 오일 여과기

트랙터를 1년에 100시간 이상 사용할 경우 계절마다 또는 오일을 교환할 때마다 엔진 오일 여과기를 교체합니다.

참고: 필요한 경우 이 설명서의 "하부 대시 덮개 제거" 절의 단계에 따라 하부 대시 덮개를 제거하십시오.

공기 여과기

오염된 공기 여과기를 사용하면 엔진이 제대로 작동하지 않습니다. 품 프리클리너는 25시간 작동한 후마다 또는 계절이 바 Parks 때마다 세척하십시오. 종이 카트리지는 50시간 작동한 후마다 또는 계절이 바 Parks 때마다 중 먼저 발생하는 시점에 정비하십시오. 엔진 설명서를 참조하십시오.

공기 스크린 청소

공기 스크린은 엔진 상단에 있는 공기 흡입구 블로어 위에 있습니다. 과열로 인한 엔진 손상을 방지하려면 공기 스크린에 먼지나 쓰레기가 없어야 합니다. 와이어 브러시 또는 압축 공기로 청소하여 먼지와 없애기 힘든 마른 고무질 섬유를 제거하십시오.

엔진 냉각 시스템

적절한 냉각을 위해 잔디 스크린, 냉각 핀 및 엔진의 기타 외부 표면을 항상 깨끗하게 유지하십시오.

100시간 작동(먼지가 매우 많고 더러운 상태에서는 더 자주)할 때마다 블로어 하우징 및 기타 냉각 보호판을 제거하십시오. 필요에 따라 냉각 핀 및 외부 표면을 청소하십시오. 냉각 보호판이 재설치되었는지 확인하십시오.

참고: 막힌 잔디 스크린, 더럽거나 막힌 냉각 핀 및/또는 냉각 보호판이 제거된 상태에서 엔진을 작동하면 과열로 인해 엔진이 손상될 수 있습니다.

소음기

부식된 소음기 및 불꽃 억제 스크린(장착된 경우)은 화재 위험 및/또는 손상을 일으킬 수 있으므로 검사하고 교체하십시오.

점화 플러그

각잔디 절단시즌이 시작될때나매 100시간작동 후(돌중 먼저 도달하는 시점) 점화플러그를 교체하십시오. 점화플러그 유형 및 간극 설정은 이 설명서의 "제품 사양" 절에 나와 있습니다.

소음기

부식된 소음기 및 불꽃 억제 스크린(장착된 경우)은 화재 위험 및/또는 손상을 일으킬 수 있으므로 검사하고 교체하십시오.

점화 플러그

각잔디절단시즌이 시작될때나매100시간작동후(돌중먼저 도달하는시점) 점화플러그를 교체하십시오. 점화플러그 유형 및 간극 설정은 이 설명서의 "제품 사양"절에 나와 있습니다.

유지 보수

인라인 연료 필터(그림 39 참조)

연료 필터는 매 계절마다 교체해야 합니다. 연료 필터가 막혀 기화기로의 연료 흐름을 방해할 경우 교체해야 합니다.

• 엔진이 식은 상태에서 여과기를 제거하고 연료라인 섹션을 막으십시오.
  -새 연료 필터를 화살표가 기화기를 향하게 한 상태에서 연료 라인의 바른 위치에 놓으십시오.
• 연료 라인 누출이 없고 클램프의 위치가 올바른지 확인하십시오.
• 휘발유를 흘린 경우 즉시 닭아내십시오.

클램프 연료 여과기 00667 클램프

그림 39

청소

• 엔진, 배터리, 시트, 마감 등에서 모든 이물질을 청소하십시오.
• 스티어링 플레이트에서 이물질을 청소하십시오. 이물질이 클러치/브레이크 폐달 축의 움직임을 방해하여 벨트 슬립과 구동력 손실을 유발할 수 있습니다. 그림 40을 참조하십시오.

주의: 모든 끼일 수 있는 부분과 이동식 부품을 피하십시오.

클러치/브레이크 폐달 상단부 청소 스티어링 플레이트 스티어링 시스템, 대시, 펜더 및 깜기 기계는 표시되지 않습니다.

그림 40

•마감 표면/월에 휘발유,오일 등이 없도록 하십시오.
- 자동차 유형의 왁스로 도장된 표면을 보호하십시오.

세척 포트(장착된 경우)를 제외하고, 엔진 및 변속기에 물이 들어가지 않도록 하고 있는 경우가 아니면 정원 호스 또는 압력 세척기를 사용하여 트랙터 외부를 청소하는 것은 권장하지 않습니다. 엔진 또는 변속기에 수분이 있으면 트랙터의 수명이 짧아집니다. 압축 공기 또는 리프 블로어를 사용하여 트랙터와 깎기 기계의 외부에서 잔디, 낙엽, 쓰레기를 제거하십시오.

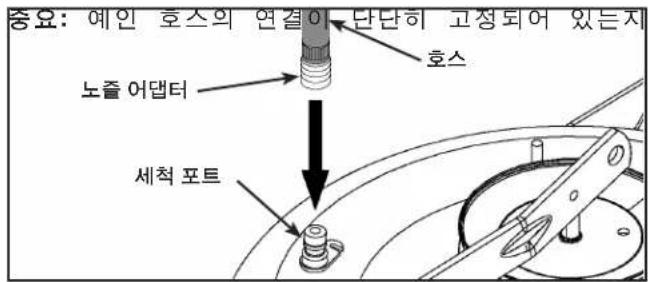

데크 세척 포트(그림 41 참조)

트랙터 데크에는 데크세척 시스템의 일부로 표면에 세척 포트가 장착되어 있습니다. 트랙터 사용 후 매번 사용해야 합니다.

- 정원 호스를 위한 수도꼭지가 달을 수 있을 정도로 가까운 잔디발의 평평하고 깨끗한 위치로 트랙터를 운전하십시오.

중요: 트랙터 배출 슈트가 집, 차고, 주차된 차량 등에서 멀리 떨어져 있는지 확인하십시오. 연결된 경우 배거 슈트 또는 뿌리 덮개를 제거하십시오.

• 부착 클러치 제어장치가 "해제됨" 위치에 있는지 확인하고 주차 브레이크를 설정한 다음 엔진을 정지하십시오.
• 정원 호스에 표준 12mm 암 호스 커넥터(탭 연결부의 반대쪽 끝에 위치)가 장착되어 있는지 확인하십시오.
• 호스 커넥터(C)의 잠금 고리를 뒤로 당기고 잔디/<이 데크 원쪽 끝에 있는 데크 세척 포트 위로 커넥터를 미십시오. 잠금 고리를 풀어서 노즐에 커넥터를 잠그십시오.

중요: 예인 호스의 연결이 단단히 고정되어 있는지 호스 노즐 어댑터 세척 포트

확인하십시오.

그림 41

• 물을 트십시오.
• 트랙터의 운전석에 앉은 상태에서 엔진을 다시 시동하고 스로틀 레버를 빠른 "⚡" 위치에 놓으십시오.

중요: 해당 부위를 다시 점검하여 해당 부위가 깨끗한지 확인하십시오.

• 트랙터의 부착 클러치 제어장치를 "체결됨" 위치로 옮기십시오. 데크가 깨끗해질 때까지 절단 데크를 체결한 상태로 운전석에 앉아 계십시오.
• 트랙터의 부착 클러치 제어장치를 "해제됨" 위치로 옮기십시오. 트랙터 엔진을 느려면 점화 키를 정지 위치로 돌리십시오. 물을 잠그십시오.
• 호스 커넥터의 잠금 고리를 뒤로 당겨 노즐 세척 포트에서 커넥터를 분리하십시오.
• 트랙터를 가급적 콘크리트 또는 포장된 건조한 구역으로 옮기십시오. 부착 클러치 제어장치를 "체결됨" 위치에 놓아 과도한 수분을 제거하고 트랙터를 치우기 전에 건조하십시오.

경고: 망가지거나 누락된 세척 피팅을 사용하면 사용자나 다른 사람이 날에 접촉하여 큽긴 물체에 노출될 수 있습니다.

• 깜기 기계를 다시 사용하기 전에 손상되었거나 누락된 세척 피팅을 즉시 교체하십시오.
• 깜기 기계의 모든 구멍에 볼트와 고정 나사를 연결하십시오.

정비 및 조절

경고: 정비 또는 조절을 수행하기 전에 심각한 부상을 예방하려면:

-브레이크 폐달을 끝까지 밥고 주차 브레이크를 설정하십시오.
- 부착 클러치를 "해제됨" 위치로 옮기십시오.
• 점화 키를 "정지"로 돌리고 키를 제거하십시오.
- 날 및 모든 움직이는 부품이 완전히 정지되었는지 확인하십시오.
-점화 플러그에서 점화 플러그 와이어를 분리하고 플러그에 닿지 않는 곳에 와이어를 두십시오.

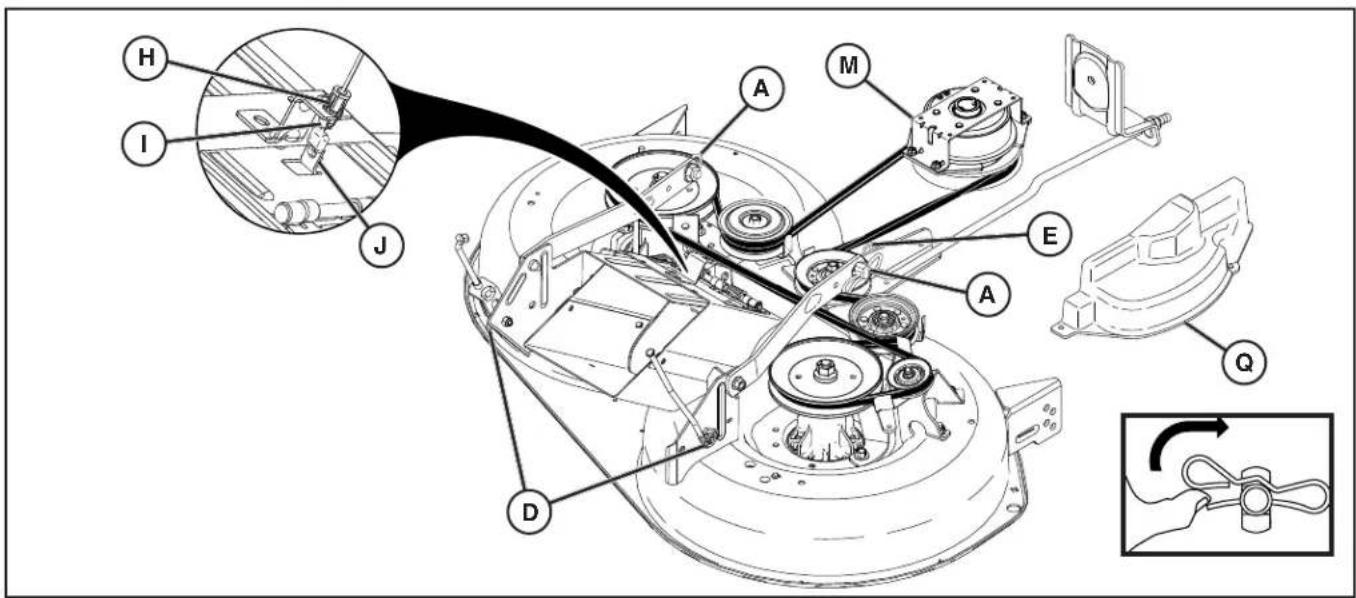

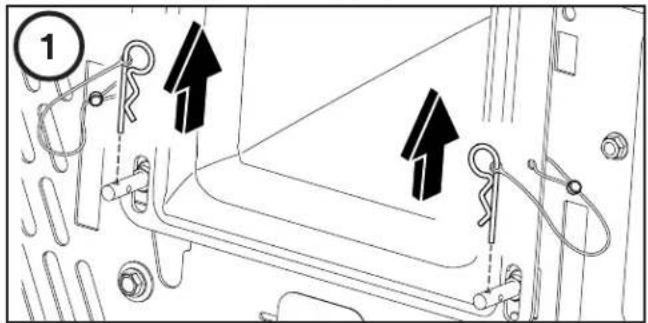

중앙슈트 제거(그림 42 참조)

1

的认可기 기계는 트랙터 우측에서 더 쉽게 제거할 수 있습니다.

• 앞서 설명한 대로 중앙 슈트를 제거합니다.
- 부착 클러치를 "해제됨" 위치로 옮기십시오.
- 부착 인양 레버를 가장 낮은 위치로 내리십시오.
-tab(I)을 누르고 브래킷(J)에서 케이블 끝을 제거하여 케이블 (H)을 제거하십시오.
- 맨드릴 덮개(Q)를 제거하십시오.
- 클러치 도르래(M)에서 잔디/<이 벨트>를 제거하십시오.
-리테이너 스프링(E)을 분해하고 레버를 제거하십시오.
- 리테이너 스프링(A)을 분해하고 레버를 제거하십시오.
- 리테이너 스프링(D)을 분해하고 레버를 제거하십시오.

중요: 잔디깝이 데크 이외의 부착물을 트랙터에 장착하는 경우 전면 링크를 제거하십시오.

트랙터 오른쪽에서 깎기 기계를 밀어서 꺼내십시오.

주의: 부착 인양 레버에는 스프링이 장착되어 있습니다. 로드를 단단히 잡고 천천히 놓으십시오.

잔디깝이 설치

• 잔디/<ick이 데크를 트랙터 아래로 밀어 넣습니다.
• 분해에 대한 역순으로 조립합니다.

타이어에 표시된 PSI까지 타이어 공기압이 적절한지 확인하십시오. 타이어공기압이과도하거나부족한경우잔디의 모양에 영향을 주고 깎기 기계가 제대로 조절되지 않았다고 생각할 수 있습니다.

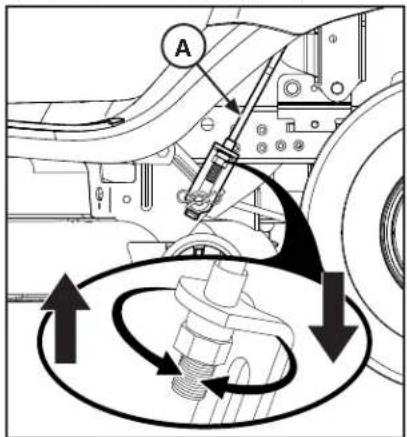

육안 좌우 조절(그림 44참조)

• 모든 타이어의 공기압이 적절하고 잔디가 고르지 않게 절단된 것으로 보이면 깜기 기계의 어느 쪽이 더 낮게 절단하고 있는지 확인하십시오.
• 3/4"또는 조절식 렌치를 사용하여 인양링크 조절너트(A)를 왼쪽으로 돌려 깭기 기계의 LH 측을 내리거나 오른쪽으로 돌려 깭기 기계의 LH 측을 올리십시오.

참고: 조절 너트를 완전히 돌리면 잔디/<이 높이가 약 3/16"(4.7mm)씩 변경됩니다.

-fracked지 않은 잔디를 깜고 외관을 욕안으로 점검하여 조절 상태를 테스트하십시오. 필요한 경우 결과가 만족스러울 때까지 재조절하십시오.

정밀도 좌우 조절(그림 45 참조)

모든 타이어의 공기압이 적절하면 평평한 지면 또는 진입로에 트랙터를 주차할 수 있습니다.

주의: 날은 날카롭습니다. 장갑을 끼고 손을 보호하거나 두꺼운 천으로 날을 감싸십시오.

• 깜기 기계를 가장 높은 위치로 올리십시오.
- 깜기 기계의 양쪽에서 날을 측면에 놓고 날의 하단 가장자리에서 지면까지의 거리(A)를 측정하십시오. 거리가 양쪽에서 같아야 합니다.

A A

그림 45

• 조절이 필요한 경우 위의 육안 조절 지침의 단계를 참조하십시오.
• 측정을 다시 점검하고, 필요한 경우 양쪽이 같아질 때까지 조절하십시오.

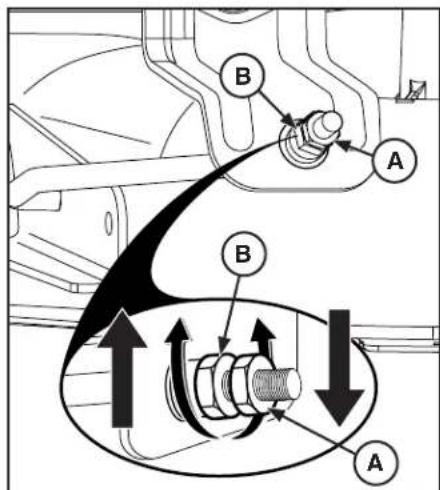

전방-후방 조절(그림 46 및 47 참조)

중요:데크는 좌우로 수평이어야 합니다.

최상의 절단 결과를 얻으려면 깎기 기계가 최고 위치에 있을 때 전방 끝이 후방 탐보다 1/8"-3/8"(3.1-9.5mm) 낮도록 잔디 ACK이 날을 조절해야 합니다.

주의: 날은 날카롭습니다. 장갑을 끼고 손을 보호하거나 두꺼운 천으로 날을 감싸십시오.

• 깙기 기계를 가장 높은 위치로 올리십시오.
끝이 똑바로 앞쪽을 향하도록 날을 배치하십시오. 날의 전방 및 후방 끝에서 지면까지의 거리(B)를 측정하십시오.

B B

그림 46

• 날의 전면 끝이 후면 끝보다 1/8"-3/8"(3.1-9.5mm) 만큼 낮지 않은 경우 트랙터 전면으로 이동하십시오.
• 11/16" 또는 조절 가능한 렌치를 사용하여 잼 너트 A를 여러 번 돌려서 느슨하게 풀어 조절 너트 B를 제거하십시오.
• 3/4" 또는 조절 가능한 렌치를 사용하여 전방 링크 조절 너트(B)를 시계 방향(↖조이기)으로 돌려 잔디깍이 전방을 올리십시오. 또는 시계 반대 방향(↖)(풀기)으로 돌려 잔디깍이 전방을 내리십시오.

참고: 조절 너트를 완전히 돌리면 잔디깝이 높이가 약 1/8"(3.1mm)씩 변경됩니다.

• 측정을 다시 점검하고, 필요한 경우 날의 전면 끝이 후면 끝보다 1/8"-3/8"(3.1-9.5mm) 만큼 낮게 될 때까지 조절하십시오.
• 조절 너트를 렌치로 제자리에 고정하고 조절 너트에 잼너트를 단단히 조이십시오.

정비 및 조절

잔디깍이 날 구동 벨트 교체(그림 48 참조)

잔디/<=>이 구동 벨트 제거>

• 트랙터를 평평한 곳에 주차하십시오. 주차 브레이크를 체결하십시오.
• 부착 인양 레버를 가장 낮은 위치로 내리십시오.
• 맨드릴 및 상단 데크 표면 전체에 누적된 오물이나 잔디 부스러기를 제거하십시오.
• 전동클러치 도르래(M), 맨드릴 도르래(R) 및 모든 아이들러 도르래(V)에서 벨트를 제거합니다.

잔디 Seconds 구동 밸트 설치

-그림과 같이 모든 맨드릴 도르래(R)와 아이들러 도르래(V)주변에 벨트를 설치하십시오.

- 전동 클러치 도르래(M)에 벨트를 설치하십시오.

중요: 모든 잔디喳이 도르래 홈에 라우팅이 적절한지 벨트를 점검하십시오.

참고: 벨트 라우팅 이미지의 화살표는 도르래와 올바르게 정렬하기 위한 벨트의 꼬임을 나타냅니다. 벨트의 좁은 쪽은 향상 도르래의 짝이 되고, 벨트의 넓은 쪽은 향상 평평한 아이들러의 짝이 됩니다.

- 부착 인양 레버를 가장 높은 위치로 올리십시오.

평평한 건식 콘크리트 또는 포장된 표면에서 트랙터가 최고 기어의 최고 속도에서 정지하기 위한 거리가 5피트(1,5m) 이상 필요한 경우 브레이크를 정비해야 합니다.

다음과 같은 방법으로 브레이크를 점검할 수도 있습니다.

1. 평평한 건식 콘크리트 또는 포장된 표면에 트랙터를 주차하고 브레이크 페달을 끝까지 밞고 주차 브레이크를 체결하십시오.
2. 프리힐 제어장치를 "변속기 해제됨" 위치에 놓고 변속기를 분리하십시오. 프리힐 제어장치가 해제됨 위치에 유지되도록 슬롯에서 당겨 분리한 후 푸십시오.

트랙터를 수동으로 앞으로 밀려고 할 때 후방 훨이 잡기고 미끄러져야 합니다. 후방 훨이 회전하면 브레이크를 정비해야 합니다. 유자격 서비스 센터에 문의하십시오.

모션 구동 벨트 교체(그림 49 참조)

벨트 제거 -

1. 트랙터를 평평한 곳에 주차하십시오. 주차 브레이크를 체결하십시오.

주의: 트랙터에서 작업하는 동안 점화 키를 제거하십시오.

2.배거 어셈블리를 제거하십시오.
3. 앞서 설명한 대로 중앙 배출 슈트를 제거하십시오.
4. 잔디/<a이 데크를 제거하십시오. (이 설명서의 "잔디<a이 제거" 절을 참조하십시오.)
5. 클러치 와이어 하니스(A)를 분리하십시오.
6.트랙터 오른쪽에서 회전 방지 링크(B)를 제거하십시오.
7. 트랙터후면에서백플레이트를통과하여트랜스액슬도르래(F) 및 후면 아이들러 도르래(D)에서 잔디 moi 구동 벨트를 제거하십시오.
8. 중간 아이들러 도르래(C)에서 벨트를 제거하십시오.
9. 엔진 도르래(G)와 벨트 가이드(E) 주변에서 벨트를 작동하십시오.

벨트 설치 -

1. 스티어링 축좌측에 있는 스티어링 지지 플레이트(H) 위에서 벨트를 시동하십시오.
   참고: 벨트가 클러치/브레이크 폐달 축(J) 상단 위에 있는지 확인하십시오.
2. 벨트를 엔진 도르래(G) 표면과 벨트 가이드(E) 아래에서 작동하십시오.
3. 트랙터 오른쪽에 회전 방지 링크(B)를 다시 설치하십시오. 단단히 조이십시오.
4. 클러치 하니스(A)를 다시 연결하십시오.
5. 벨트가 모든 도르래 홌과 모든 벨트 가이드 및 키퍼 안쪽에 있는지 확인하십시오.
   중요:모든잔디깝이도르래홈과가이드에서라우팅이적절한지 벨트를 점검하십시오.
6. 깜기 기계를 설치하십시오. (이 설명서의 "잔디깝이 설치" 절을 참조하십시오.)

새트랙터전방휠 토인및캠탨는공장에서설정되며정상입니다. 전방휠 토인 및 캠탨는 조절할 수 없습니다. 공장에서 설정된 전방휠 토인 또는 캠탨에 영향을 미치는 손상이 발생한 경우 유자격 서비스 센터에 문의하십시오.

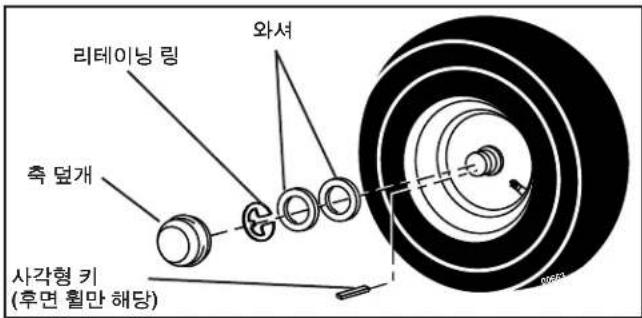

휠 제거(그림 50 참조)

-축을 완전히 막으십시오.
- 축덮개,리테이닝 링및와셔를제거하여 훨을제거하십시오(후방 훨에 포함된 사각형 키를 분실하지 마십시오).
- 타이어를 수리하고 재조립하십시오.
- 후방힐에만해당: 후방힐 허브 및 축의 흙을 정렬하십시오. 사각형 키를 삽입하십시오.
-와셔 및 스납 리테이닝 링을 축 홈에 단단히 끼우십시오.
- 축 덮개를 교체하십시오.

참고:타이어평크를봉하고 느린누출로인한타이어평크예방을 위해 현지부품특약점에서타이어실란트를구매할수있습니다. 또한 타이어실란트는타이어건조부패및부식을방지합니다.

리테이닝 링 축 덮개 사각형 키 (후면 훨만 해당) 와셔

그림 50

배터리가 부족한 상태에서 엔진 시동 (그림 51 참조)

경고:납산배터리는 폭발성가스를 생성합니다. 불꽃,불 및 연기가생기는 물질을 배터리로부터 멀리하십시오. 배터리 주변에서는 향상 시각 보호 장구를 착용하십시오.

배터리가 너무 약해 엔진을 시동할 수 없는 경우 재충전해야 합니다.(이설명서의 유지보수절에서"배터리"를 참조하십시오.) 비상 시동에 "점퍼 케이블"을 사용하는 경우 다음 절차를 따르십시오.

중요: 트랙터에는 12볼트 시스템이 장착되어 있습니다. 다른 차량도 12볼트 시스템이어야 합니다. 다른 차량의 시동을 위해 트랙터 배터리를 사용하지 마십시오.

점퍼 케이블을 연결하려면-

• 빨간색 케이블의 한쪽 끝을 각 배터리(A-B)의 양극(+) 단자에 연결하십시오. 이때 트랙터 셜시가 단락되지 않도록 주의하십시오.
• 검은색배터리케이블의한쪽끝을완전히충전된배터리의음극(-)배터리단자(C)에연결하십시오.
• 검은색 케이블(D)의 다른 쪽 끝을 양호한 새시 접지에 연결하고 연료 탱크와 배터리에서 멀리하십시오.

케이블을 분리하려면 역순으로 -

• 검은색 케이블을 먼저 새시에서 분리한 후 완전히 충전된 배터리에서 분리하십시오.
• 빨간색 케이블을 마지막으로 양쪽 배터리에서 모두 분리하십시오.

약하거나 방전된 배터리
완전 충전된 배터리
그림 51

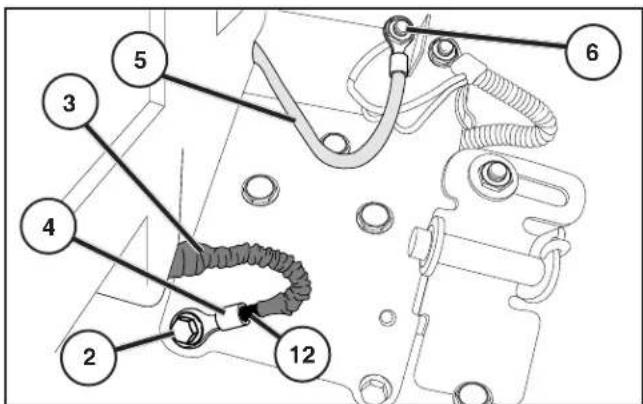

배터리 유지 보수(그림 52 - 54 참조)

경고: 지침을 따르지 않을 경우 불꽃, 아크 또는 나염이 발생하여 심각한 인명 사고 또는 재산피해가 발생할 수 있습니다. 배터리(1)를 취급하기 전에 금속팔찌, 손목 시계밴드, 반지 등을 제거하십시오. 이러한 항목이 배터리에 접촉하면 화상을 입을 수 있습니다.

경고: 트랙터 점화 스위치가 OFF 위치에 있고 점화 키가 제거되었는지 확인하십시오.

1.배터리 9.배터리 도어 홀더
2. 접지 나사(은색) 10. 사각 너트
3. 보호 슬리브 11. 볼트
4. 단자 끝 12. BLACK 배터리 5. 빨간색 배터리 케이블(+) 케이블(-)
6. 솔레노이드 스터드 13.배터리 단자
7.배터리 도어 래치 14.빨간색 단자 부트
(달힌 위치에 표시됨)
8.배터리 도어 브래킷

• 오른쪽 후방 타이어 위의 트랙터 우측 플레이트에서 은색 접지 나사(2)를 찾습니다.
• ½인치(13mm) 렌치 또는 소켓을 사용하여 은색 접지 나사 (2)를 완전히 제거하고 한쪽에 치워듭니다.
• 단자 끝을 완전히 덮도록 노출된 단자 끝(4) 위로 보호 슬리브(3)를 당기십시오.
• 7/16인치(11mm) 렌치 또는 소켓을 사용하여 솔레노이드 스터드(6)에서 큰 쪽의 빨간색(+) 배터리 케이블(5)을 제거합니다. 솔레노이드 스터드의 배선 하니스에서 작은 쪽의 빨간색 와이어는 제거하지 마십시오.
  트랙터 후면에서 배터리 도어(8)를 열고 오른쪽 배거 지지 브래킷(15)에 그대로 두십시오.

경고: 배터리를 배터리 컴파트먼트에서 빼내기 전에 빨칸색 단자 부트(14)가 양극 단자(+)를 덮고 있는지 확인하십시오.

- 배터리 컴파트먼트에서 두 케이블이 연결된 상태에서 배터리(1)를 당기고 배터리 도어(8)에 돕니다.

유지 보수

• 빨간색 단자 부트(14)를 양극 케이블(+)로 밀어 양극 단자 (+)를 노출시킵니다.
  • 사각 너트(10), 볼트(11) 및 배터리 케이블을 제거합니다.
  • 필요에 따라 배터리(1)를 청소/제거/교체합니다.

설치

경고: 우발적인 접지에서 불꽃이 발생하지 않도록 빨간색 단자 부트(14)가 있는 양극 단자(+)를 먼저 연결해야 합니다.

참고: 검은색 케이블(12)에는 단자 끝(4)을 완전히 덮는 보호 슬리브(3)가 있어야 합니다.

• 앞서 분리한 사각너트(10) 및 볼트(11)를 사용하여 빨간색 배터리 케이블(5)을 양극 배터리 단자(+)에 연결한 다음 검은색 케이블(12)을 음극 배터리 단자(-)에 연결합니다. 단단히 조이십시오.
• 부식을 방지하기 위해 배터리 단자(13)에 그리스를 바릅니다.
  • 빨간색 단자 부트를 양극 단자(+) 위로 완전히 믿니다.

경고: 배터리를 배터리 컴파트먼트에 넣기 전에 빨간색 단자부트(14)가 양극 배터리 단자(+)를 덧고 있는지 확인하십시오.

-배터리를 배터리 컴파트먼트에 넣습니다.
- 7/16인치(11mm) 렌치 또는 소켓을 사용하여 솔레노이드 스터드(6)에 큰 쪽의 빨간색(+) 배터리 케이블(5)을 설치합니다. 단단히 조이십시오.
• 보호 슬리브(3)를 위로 당겨 단자 끝(4)을 노출시킵니다.
- 앞서 제거한 은색 접지 나사(2)를 사용하여 오른쪽 후면 타이어 위의 트랙터 프레임에 검은색(-)배터리 케이블(12)을 손으로 조입니다.
½인치(13mm) 렌치 또는 소켓을 사용하여 은색 접지 나사 (2)를 트랙터 프레임에 조입니다.
- 배터리 도어(8)를 닫고배터리 도어래치(7)및배터리 도어 홀더(9)를 사용하여 고정합니다.

주의: 배터리 도어 스탠드(7)는 달혀 있을 때 배터리 도어(8) 위의 배터리 도어 홀더(9)에 고정해야 합니다.

헤드라이트 전구 교체

• 후드를 올리십시오.
  그릴 뒤쪽에 있는 구멍에서 전구 홀더를 꺼내십시오.
• 홀더의 전구를 교체하고 전구 홀더를 그릴 뒷면의 구멍에 단단히 밑어 넣으십시오.
• 후드를 닫으십시오.

인터록 및 릴레이

배선이 느슨하거나 손상되면 트랙터가 제대로 작동하지 않거나 작동을 멈추거나 시동이 걸리지 않을 수 있습니다.

-배선을 점검하십시오.

퓨즈 교체

20A자동차유형의플러그인퓨즈로교체하십시오.퓨즈홀더는 대시 뒤에 있습니다.

정비 및 조절

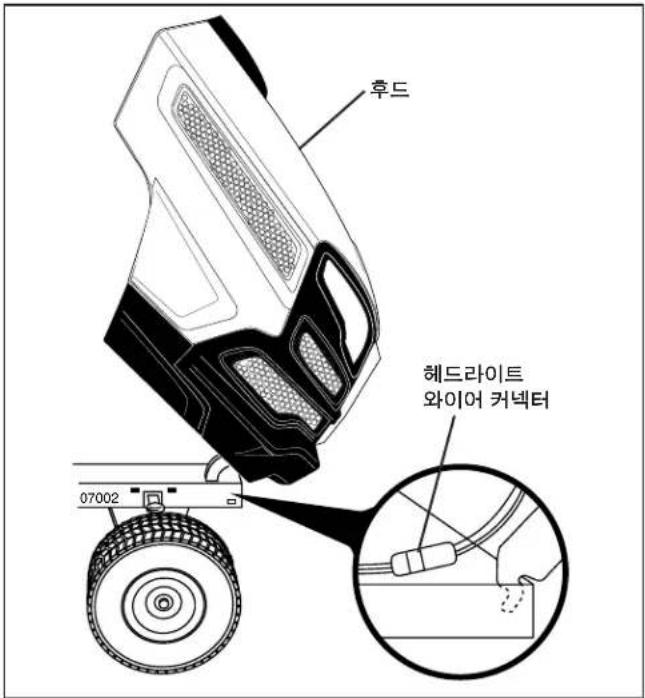

후드 및 그릴 어셈블리 제거 (그림 55 참조)

• 후드를 올리십시오.
• 헤드라이트 와이어 커넥터를 분리하십시오.
• 트랙터 앞에 서십시오. 후드의 촉면을 잡고 엔진 쪽으로 기울인 후 트랙터에서 들어 올리십시오.
  • 교체하려는 경우 위의 절차를 역순으로 진행하십시오.

후드 헤드라이트 와이어 커넥터 07002

그림 55

변속기

제거/교체

정비 또는 교체를 위해 변속기를 제거해야 하는 경우 트랙터를 작동하기 전에 재설치하고 청소해야 합니다. 이 설명서의 작동절에서 "변속기 청소"를 참조하십시오.

엔진

스로틀 제어 케이블 조절

스로틀 제어장치는 공장에서 사전 설정되어 있으므로 조절이 필요하지 않습니다. 조절이 필요한 경우 엔진 설명서를 참조하십시오.

초크 제어장치 조절

초크 제어장치는 공장에서 사전 설정되어 있으므로 조절이 필요하지 않습니다. 조절이 필요한 경우 엔진 설명서를 참조하십시오.

보관

시즌 종료 시 또는 트랙터를 30일 이상 사용하지 않을 경우 즉시 트랙터 보관을 준비하십시오.

경고: 연기가 나염이나 불꽃에 도달할 수 있는 건물 내부에 휘발유가 탱크 안에 들어 있는 트랙터를 보관하지 마십시오. 인클로저에 보관하기 전에 엔진을 냉각시키십시오.

트랙터

겨울철 보관을 위해 트랙터에서 깜기 기계를 제거하십시오. 깜기 기계를 장기간 보관해야 할 경우 깨끗하게 청소하고 먼지, 그리스, 낙엽 등을 모두 제거하십시오. 깨끗하고 건조한 곳에 보관하십시오.

• 트랙터 전체를 청소하십시오. (이 설명서의 유지 보수절에서 "청소"를 참조하십시오.)
• 필요한 경우 벨트를 검사하고 교체하십시오. (이 설명서의 정비 및 조절 절에서 벨트 교체 지침을 참조하십시오.)
• 이 설명서의 유지 보수 절에 표시된 대로 윤활하십시오.
  모든 너트, 볼트 및 나사가 단단히 조여져 있는지 확인하십시오. 움직이는 부품의 손상, 파손 및 마모 여부를 검사하십시오. 필요하면 교체하십시오.
• 페인트를 칠하기전에 녹슬거나 깨진 페인트 표면을 사포로 다듬으십시오.

배터리

• 보관을 위해 배터리를 완전히 충전하십시오.
- 보관 후 시간이 지나면 배터리를 다시 충전해야 할 수 있습니다.
- 장기간 보관하는 동안 부식 및 전력 누출을 방지하려면 배터리 케이블을 분리하고 배터리를 깨끗하게 청소해야 합니다. (이 설명서의 유지 보수 절에서 "배터리 및 단자 청소"를 참조하십시오.)
- 청소 후에는 케이블을 분리한 상태로 두고 배터리 단자와 접촉할 수 없는 곳에 두십시오.
- 보관을 위해 트랙터에서 배터리를 제거한 경우 콘크리트 또는 젖은 표면에 직접 배터리를 보관하지 마십시오.
- 장치에 배터리 표시기/충전 플러그가 장착된 경우 옵션 충전 장치를 구매하여 장치에 연결하고 장기간 보관 시 배터리를 충전할 수 있습니다. 충전기를 연결한 상태로 장기간 보관하기 전에 배터리 단자를 검사하고 필요에 따라 청소하십시오.

엔진

연료 시스템

중요: 기화기, 연료 필터, 연료 호스 또는 탱크 같은 연료 시스템 부품에 고무질 침전물이 형성되는 것을 방지하는 것이 중요합니다. 또한 경험에 의하면 알코올 배합 연료(가소홀 또는 에탄올이나 메탄올을 사용하는)는 수분을 끌어당겨 보관 중에 산을 분리 및 형성할 수 있습니다. 산성 가스는 보관 중에 엔진의 연료 시스템을 손상할 수 있습니다.

• 연료탱크를 비우고 엔진을 시동한 후 연료라인과기화기가 비워질 때까지 가동하십시오.
• 연료 탱크에 엔진 또는 기화기 세척 제품을 사용하지 마십시오. 영구적인 손상이 발생할 수 있습니다.
  • 다음 시즌에 신선한 연료를 사용하십시오.

참고:연료 스태빌라이저는 보관중 연료고무질 침전물의 형성을 최소화할 수 있는 적절한 대 안입니다.연료 탱크 또는 보관 용기의 휘발유에 스태빌라이저를 추가하십시오. 항상 스태빌라이저 용기에 있는 혼합 비율을 따르십시오. 스태빌라이저를 추가한 후 최소 10분 동안 엔진을 작동시켜 스태빌라이저가 기화기에 도달하게 하십시오. 연료 스태빌라이저를 사용할 경우 가스탱크 및 기화기를 비워서는 안 됩니다.

엔진 오일

오일을 배출하고(엔진을 예열한 상태로) 깨끗한 엔진 오일로 교체하십시오. (이 설명서의 유지 보수 절에서 "엔진"을 참조하십시오.)

실린더

• 점화 플러그를 제거하십시오.
• 점화플러그 구멍을 통해 1온스(29.5mL)의 오일을 실린더에 부으십시오.
• 점화 키를 몇 초 동안 "시동" 위치로 돌려 오일을 분산시키십시오.
  -새 점화 플러그로 교체하십시오.

기타

• 휘발유를 한 시즌에서 다른 시즌으로 보관하지 마십시오.
• 캔이 녹슬기 시작하면 휘발유 캐을 교체하십시오. 휘발유의 녹 및/또는 먼지로 인해 문제가 발생할 수 있습니다.
• 가능한 경우 트랙터를 실내에 보관하고 덮어서 먼지로부터 보호하십시오.
• 습기가 유지되지 않는 적절한 보호 덮개로 장치를 뒷으십시오. 플라스틱은 사용하지 마십시오. 플라스틱은 공기가 통하지 않아 응결이 형성되고 트랙터가 녹슬 수 있습니다.

중요: 엔진 및 배기 구역이 아직 따뜻할 때는 트랙터를 덮지 마십시오.

고장 수리

문제 원인 해결방법
시동이 걸리지 않음	1. 연료가 부족합니다.2. 엔진이 올바르게 "초크"되지 않습니다.3. 엔진이 침수되었습니다.4. 점화 플러그가 불량입니다.5. 공기 여과기가 오염되었습니다.6. 연료 여과기가 오염되었습니다.7. 연료 내 수분.8. 배선이 느슨하거나 손상되었습니다.9. 엔진 밸브가 조절 범위 밖입니다.	1. 연료 탱크를 채우십시오.2. 작동 절의 "엔진 시동"을 참조하십시오.3. 시동 전에 몇 분 정도 기다리십시오.4. 점화 플러그를 교체하십시오.5. 공기 여과기를 청소/교체하십시오.6. 연료 여과기를 교체하십시오.7. 연료 탱크 및 기화기를 비우고 새 휘발유를 탱크에 주입하고 연료 필터를 교체하십시오.8. 모든 배선을 점검하십시오.9. 공인 서비스 센터/부서에 문의하십시오.
시동이 잘 걸리지 않음	1. 공기 여과기가 오염되었습니다.2. 점화 플러그가 불량입니다.3. 배터리가 약하거나 방전되었습니다.4. 연료 여과기가 오염되었습니다.5. 연료 가 오래되었거나 오염되었습니다.6. 배선이 느슨하거나 손상되었습니다.7. 엔진 밸브가 조절 범위 밖입니다.	1. 공기 여과기를 청소/교체하십시오.2. 점화 플러그를 교체하십시오.3. 배터리를 재충전하거나 교체하십시오.4. 연료 여과기를 교체하십시오.5. 연료 탱크를 비우고 신선하고 깨끗한 가스로 탱크를 채우십시오.6. 모든 배선을 점검하십시오.7. 공인 서비스 센터/부서에 문의하십시오.
엔진이 계속돌아가지 않음엔진에서 딫까소리가 나지만시동이 걸리지 않음	1. 브레이크 폐달을 밥지 않았습니다.2. 부착 클러치가 체결되었습니다.3. 배터리가 약하거나 방전되었습니다.4. 퓨즈가 끊겼습니다.5. 배터리 단자가 부식되었습니다.6. 배선이 느슨하거나 손상되었습니다.7. 점화 스위치에 결함이 있습니다.8. 슬레노이드 또는 시동장치에 결함이 있습니다.9. 운전자 감지 스위치에 결함이 있습니다.	1. 브레이크 폐달을 밥으십시오.2. 부착 클러치를 해제하십시오.3. 배터리를 재충전하거나 교체하십시오.4. 퓨즈를 교체하십시오.5. 배터리 단자를 청소하십시오.6. 모든 배선을 점검하십시오.7. 점화 스위치를 점검/교체하십시오.8. 슬레노이드 또는 시동장치를 점검/교체하십시오.9. 공인 서비스 센터/부서에 문의하십시오.
동력 상실	1. 배터리가 약하거나 방전되었습니다.2. 배터리 단자가 부식되었습니다.3. 배선이 느슨하거나 손상되었습니다.4. 슬레노이드 또는 시동장치에 결함이 있습니다.	1. 배터리를 재충전하거나 교체하십시오.2. 배터리 단자를 청소하십시오.3. 모든 배선을 점검하십시오.4. 슬레노이드 또는 시동장치를 점검/교체하십시오.
	1. 잔디를 너무 많이/빨리 절단했습니다.2. 스토들이 "초크" 위치입니다.3. 잔디 picking이 아래 잔디, 나뭇잎 및 쓰레기가 쌀었습니다.4. 공기 여과기가 오염되었습니다.5. 오일의 수위가 낮거나 오일이 오염되었습니다.6. 점화 플러그에 결함이 있습니다.7. 연료 여과기가 오염되었습니다.8. 연료가 오래되었거나 오염되었습니다.9. 연료 내 수분.10. 점화 플러그 와이어가 느슨합니다.11. 엔진 공기 스크린/핀이 오염되었습니다.12. 소음기가 오염되거나 막혔습니다.13. 배선이 느슨하거나 손상되었습니다.14. 엔진 밸브가 조절 범위 밖입니다.	1. 절단 높이를 높이거나 속도를 줄이십시오.2. 스로를 제어징치를 조절하십시오.3. 잔디 picking이 하우징 하부를 청소하십시오.4. 공기 여과기를 청소/교체하십시오.5. 오일 수위를 점검하거나 오일을 교환하십시오.6. 점화 플러그를 청소하고 다시 장착하거나 교체하십시오.7. 연료 여과기를 교체하십시오.8. 연료 탱크를 비우고 신선하고 깨끗한 가스로 탱크를 채우십시오.9. 연료 탱크 및 기화기를 비우고 새 휘발유를 탱크에 주입하고 연료 필터를 교체하십시오.10. 점화 플러그 와이어를 연결하고 조이십시오.11. 엔진 공기 스크린/핀을 청소하십시오.12. 소음기를 청소/교체하십시오.13. 모든 배선을 점검하십시오.14. 공인 서비스 센터/부서에 문의하십시오.
과도한진동	1. 날이 마모되거나 구부러졌거나 느슨합니다.2. 날 맨드릴이 구부러졌습니다.3. 부품이 느슨하거나 손상되었습니다.	1. 날을 교체하십시오. 날 볼트를 조이십시오.2. 날 맨드릴을 교체하십시오.3. 느슨해진 부품을 조이십시오. 손상된 부품을 교체하십시오.

고장 수리

문제 원인 해결방법
운전자가 부착클러치가 체결된상태에서 내렸을 때도엔진이 계속 작동	1. 운전자 안전 감지 제어 시스템에 결함이 있습니다.	1. 배선, 스위치 및 연결부를 점검하십시오. 해결되지 않으면 공인 서비스 센터/부서에 문의하십시오.주의: 문제가 해결될 때까지 장비를 작동하지 마십시오.
절단 불량 - 불균일함	1. 날이 마모되거나 구부러졌거나 느슨합니다.2. 잔디 ACKI DEKKA 수평 상태가 아닙니다.3. 잔디 ACKI IN A래 잔디, 나뭇일 및 쓰레기가 쌓였습니다.4. 날 맨드릴이 구부러졌습니다.5. 잔디와 낙엽, 맨드릴 주변에 쓰레기가 쌓여 잔디ACKI DEKKA 통기구가 막혔습니다.	1. 날을 교체하십시오. 날 볼트를 조이십시오.2. 잔디ACKI DEKKA 수평 상태가 되도록 하십시오.3. 잔디ACKI IN A우징 하부를 청소하십시오.4. 날 맨드릴을 교체하십시오.5. 맨드릴을 청소하여 통기구를 여십시오.
잔디ACKI 날이 회전하지 않음	1. 클러치 메커니즘에 장애물이 있습니다.2. 잔디ACKI 구동 벨트가 마모되거나 손상되었습니다.3. 아이들려 도르래가 얻었습니다.4. 날 맨드릴이 얻었습니다.	1. 장애물을 제거하십시오.2. 잔디ACKI 구동 벨트를 교체하십시오.3. 아이들려 도르래를 교체하십시오.4. 날 맨드릴을 교체하십시오.
잔디 배출 불량	1. 엔진 속도가 너무 느립니다.2. 이동 속도가 너무 빼릅니다.3. 잔디가 젖었습니다.4. 잔디ACKI DEKKA 수평 상태가 아닙니다.5. 타이어 공기압이 낮거나 고르지 않습니다.6. 날이 마모되거나 구부러졌거나 느슨합니다.7. 잔디ACKI IN A래 잔디, 나뭇일 및 쓰레기가 쌓였습니다.8. 잔디ACKI 구동 벨트가 마모되었습니다.9. 날이 잘못 설치되었습니다.10. 부적절한 날을 사용했습니다.11. 잔디와 낙엽, 맨드릴 주변에 쓰레기가 쌓여 잔디ACKI DEKKA 통기구가 막혔습니다.	1. 스로틀 제어장치를 "고속" 위치에 놓으십시오.2. 느린 속도로 변속하십시오.3. 잔디를 깎기 전에 잔디를 말리십시오.4. 잔디ACKI DEKKA 수평 상태가 되도록 하십시오.5. 타이어 공기압이 적절한지 점검하십시오.6. 날을 교체하십시오. 날 볼트를 조이십시오.7. 잔디ACKI IN A우징 하부를 청소하십시오.8. 잔디ACKI 구동 벨트를 교체하십시오.9. 날카로운 모서리를 아래로 하여 날을 다시 설치하십시오.10. 부품 설명서에 나열된 날로 교체하십시오.11. 맨드릴을 청소하여 통기구를 여십시오.
헤드라이트가 작동하지 않음(장착된 경우)	1. 스위치가 "꺼짐"입니다.2. 전구 또는 램프가 끊어졌습니다.3. 조명 스위치에 결함이 있습니다.4. 배선이 느슨하거나 손상되었습니다.5. 퓨즈가 끊겼습니다.	1. 스위치를 "켜짐"으로 돌리십시오.2. 전구 또는 램프를 교체하십시오.3. 조명 스위치를 점검/교체하십시오.4. 배선과 연결부를 점검하십시오.5. 퓨즈를 교체하십시오.
배터리가 충전되지 않음	1. 배터리 셀이 불량입니다.2. 케이블 연결이 불량입니다.3. 조절기에 결함이 있습니다(장착된 경우).4. 교류 발전기에 결함이 있습니다.	1. 배터리를 교체하십시오.2. 모든 연결부를 점검/청소하십시오.3. 조절기를 교체하십시오.4. 교류 발전기를 교체하십시오.
구동력 상실	1. 프리힐 제어장치가 "해제됨" 위치입니다.2. 스티어링 플레이트(장착된 경우)에 이물질이 있습니다.3. 모션 구동 벨트가 마모, 손상 또는 파손되었습니다.4. 배송 또는 정비 중에 공기가 변속기에 갈혔습니다.5. 축 키가 누락되었습니다.	1. 프리힐 제어장치를 "체결됨" 위치에 놓으십시오.2. 유지 보수 절에서 "청소"를 참조하십시오.3. 모션 구동 벨트를 교체하십시오.4. 변속기를 청소하십시오.5. 후방 웰에 축 키를 설치하십시오. 정비 및 조절 절의 "힐 제거"를 참조하십시오.
엔진 "꺼짐" 시 엔진 "역화"	1. 엔진을 정지하기 전에 엔진 스로틀 제어장치가 1/2~ 최고 속도(고속) 위치 사이로 설정되지 않았습니다.	1. 엔진을 정지하기 전에 스로틀 제어장치를 1/2~ 최고 속도(고속) 위치 사이로 옮기십시오.
트랙터가 후진으로 변속되면 엔진이 정지됨	1. 잔디ACKI IN Aousen 후면 방전 디플렉터가 올바르게 설치되지 않았습니다.	1. 점화 키를 ROS "켜짐" 위치로 돌리십시오. 작동 절을 참조하십시오.
缺口 기계가 작동하지 않음	1. 배거 또는 옵션 후면 방전 디플렉터가 올바르게 설치되지 않았습니다.	1. 배거 또는 옵션 후면 방전 디플렉터가 올바르게 설치되었는지 확인하십시오.

점선을 따라 접으십시오. 15도 경사각입니다. 언덕을 가로지르는 것이 아니라 언덕을 오르내리기만 하십시오. 최대 15도 경고: 심각한 부상을 방지하려면 트랙터를 경사면 위아래로 작동하고 경사면을 가로지르지 마십시오. 15도 이상의 경사에서는 잔디를 깜지 마십시오. 넘어지거나 제어 능력을 상실하지 않도록 조금씩 회전하십시오. 경사에서 방향을 바끌 때는 극도로 주의를 기술이십시오. 1. 위에 표시된 점선을 따라 이 페이지를 접으십시오. 2. 왼쪽 가장자리가 나무 줄기 또는 기타 직립 구조와 수직으로 평행하도록 페이지를 앞에 잡으십시오. 3. 측정하려는 언덕 경사 방향으로 접힌 부분을 가로질러서 보십시오. 4. 접힌 각도와 언덕의 기울기를 비교하십시오.

안전한 작동을 위해 경사면을 검토하는 데 권장되는 가이드립니다.

Husqvarna®

www.husqvarna.com
