제품 유형	압축기 냉장고
브랜드	Dometic
모델	NRXD 50S
용량	50리터
치수 (높이 x 너비 x 깊이)	약 600 x 440 x 500 mm
무게	약 18 kg
전원 공급	12V DC (차량) 및 100-240V AC (가정용)
에너지 소비	AC 사용 시 약 0.5 kWh/24h
소음 수준	< 40 dB(A)
온도 범위	0°C ~ 10°C (냉장실), -18°C ~ 0°C (냉동실)
냉동실	예, 얼음 제조용 소형 냉동실
제어 방식	디지털 디스플레이가 있는 전자식
설치	독립형 또는 환기구가 있는 빌트인
기후 등급	N, ST (16°C ~ 38°C)
도어 방향 변경 가능	예, 경첩 변경 가능
제상 방법	수동 제상 (자동 제상 아님)
선반	조절 가능한 유리 선반 2개
도어 수납	대형 병 수납대 1개, 캔 수납대 2개
냉매	R600a (이소부탄)
안전 기능	저전압 자동 차단, 역극성 보호
예비 부품 및 수리	Dometic 서비스에서 압축기, 온도 조절기, 도어 개스킷 제공
유지 관리	콘덴서 코일 연 1회 청소; 필요 시 제상

자주 묻는 질문 - NRXD 50S DOMETIC

NRXD 50S 냉장고를 RV에 어떻게 설치하나요?

냉장고 주변에 적절한 환기가 되도록 하십시오. 제공된 장착 브래킷을 사용하고 설치 설명서에 따라 고정하십시오. 공기 흐름을 위해 뒤쪽과 위쪽에 20mm 간격을 유지하십시오.

NRXD 50S는 프로판으로 작동할 수 있나요?

아니요, 이 모델은 압축기 냉장고로 12V DC 또는 100-240V AC로 작동합니다. 가스 작동을 지원하지 않습니다.

내부를 어떻게 청소하나요?

냉장고 전원을 뽑으십시오. 중성 세제 용액과 부드러운 천을 사용하십시오. 연마성 세제나 날카로운 물체는 피하십시오. 깨끗한 물로 헹구고 완전히 건조시키십시오.

냉장고가 냉각을 멈추면 어떻게 해야 하나요?

전원 연결 및 퓨즈를 확인하십시오. 압축기가 작동 중인지 확인하십시오. 그렇지 않은 경우 온도 조절기 설정을 확인하십시오. 그래도 작동하지 않으면 Dometic 서비스에 문의하십시오.

냉동실을 어떻게 제상하나요?

장치를 끄십시오. 음식을 꺼내십시오. 서리가 녹도록 도어를 열어 두십시오. 얼음을 제거하기 위해 날카로운 도구를 사용하지 마십시오. 물을 천으로 닦아내십시오.

도어 경첩을 반대로 변경할 수 있나요?

예, 도어 방향을 변경할 수 있습니다. 단계별 지침은 설명서를 참조하십시오. 경첩을 반대쪽으로 옮기려면 드라이버가 필요합니다.

냉장고의 이상적인 온도 설정은 무엇인가요?

식품 보관을 위해 온도 조절기를 4°C로 설정하는 것이 좋습니다. 디지털 디스플레이를 사용하여 조정하십시오. 냉동실은 약 -18°C를 유지합니다.

알람 소리는 무엇을 의미하나요?

알람은 도어 열림 또는 내부 온도 상승을 나타낼 수 있습니다. 도어가 제대로 닫혀 있는지 확인하십시오. 온도가 높으면 적절한 환기를 확인하고 적재량을 줄이십시오.

내부 조명 전구를 어떻게 교체하나요?

NRXD 50S는 수명이 긴 LED 조명을 사용하며 사용자가 교체할 수 없습니다. 고장 시 Dometic에 서비스를 문의하십시오.

NRXD 50S는 실외 사용에 적합한가요?

캠퍼밴 및 보트용으로 설계되었으며 최대 38°C의 실외 온도를 견딜 수 있습니다. 그러나 효율적인 냉각을 위해 직사광선을 피해 그늘에 두십시오.

사용 설명서 NRXD 50S DOMETIC

1 중요 사항....104 2 아이콘 설명....104 3 기기의 아이콘 설명....105 4 관련 문서....105 5 안전 지시사항....105 6 배송 내용물....108 7 액세서리 108 8 사용 용도....108 9 기술 설명....109 10 조작....111 11 청소 및 유지보수 122 12 문제 해결....125 13 보증....127 14 폐기 127 15 기술 데이터....128

1 중요 사항

본 제품을 항상 올바르게 설치하고 사용하고 유지보수하려면, 본 사용 설명서를 주의 깊게 읽고 본 사용 설명서에 포함된 모든 지시사항, 지침, 경고에 따르세요. 본 사용 설명서는 반드시 본 제품과 함께 보관해야 합니다.

본 제품을 사용하기 시작하면, 모든 지시사항, 지침, 경고를 주의 깊게 읽었으며 여기에 명시된 약관을 이해하고 준수하는 데 동의하는 것으로 간주합니다. 본 제품을 정해진 용도로만 사용하고 본 사용 설명서에 명시된 지시사항, 지침, 경고에 따르는 데 동의하는 것으로 봅니다. 여기에 명시된 지시사항 및 경고를 읽고 따르지 않는 경우, 본인과 타인이 부상을 당할 수 있으며 제품이나 주변의 다른 재산이 손상될 수 있습니다. 본 사용 설명서 및 이에 포함된 지시사항, 지침, 경고, 관련 문서는 변경되고 업데이트될 수 있습니다. 최신 제품 정보는 documents.dometic.com에서 확인할 수 있습니다.

2 아이콘 설명

표시어가 안전 관련 메시지 및 기기 손상 메시지를 표시하고 위험의 심각도를 알려줄 것입니다.

경고!

예방하지 않을 경우 사망 또는 중상으로 이어질 수 있는 위험한 상황을 나타냅니다.

주의!

예방하지 않을 경우 경상 또는 중간 정도의 부상으로 이어질 수 있는 위험한 상황을 나타냅니다.

유의!

예방하지 않을 경우 물적 손상으로 이어질 수 있는 상황을 나타냅니다.

참고 제품 조작에 대한 추가 정보.

3 기기의 아이콘 설명

경고! 화재 위험. 인화성 물질.

4 관련 문서

설치 매뉴얼을 온라인에서 찾아보십시오: qr.dometic.com/bfgppU

5 안전 지시사항

일반 안전

경고! 감전 위험

본 냉장고의 설치 및 철거는 자격을 갖춘 기술자만 수행할 수 있습니다. 화장실 및 물에 노출된 구역에 설치할 경우 반드시 자격을 갖춘 기술자가 설치 작업을 수행해야 합니다. 천막 아래 또는 이와 유사한 환경에서 본 냉장고를 설치할 경우, 비와 튀는 물로부터 냉장고를 보호하십시오. 냉장고가 눈에 띄게 손상된 경우 작동하지 마십시오. 본 냉장고는 자격을 갖춘 기술자만 수리할 수 있습니다. 부적절한 수리는 냉장고에 상당한 위험이나 손상을 초래할 수 있습니다. 본 냉장고의 전원 케이블이 손상된 경우, 안전 위험을 방지하기 위해 제조사, 고객 서비스 팀, 또는 자격을 갖춘 기술자가 교체해야 합니다.

냉장고를 배치할 때 전원 코드가 끼이거나 손상되지 않았는지 확인하십시오.

냉장고 뒤에 휴대용 멀티탭 또는 휴대용 전원 공급 장치를 두지 마십시오.

노출된 케이블을 맨손으로 만지지 마십시오.

경고! 화재 위험

냉매 회로의 냉매는 인화성이 높으며, 좁은 방에 있는 기기에서 누출이 발생하면 가연성 가스가 축적될 수 있습니다. 냉매 회로가 손상된 경우: - 냉장고 가까이에 화염과 잠재적 발화원이 없도록 하십시오. - 실내를 잘 환기시키십시오. - 냉장고의 전원을 끄십시오.

인화성 냉매를 사용하는 냉장고의 경우: 냉매 회로에 환경친화적이지만 인화성인 냉매가 소량 포함되어 있습니다. 이 냉매는 오존층을 손상시키지 않으며 온실 효과를 증가시키지 않습니다. 냉매가 누출되면 발화할 수 있습니다.

인화성 냉매를 사용하는 냉장고의 경우: 공기 흐름이 없거나 원활하지 않은 폐쇄 공간에서 냉장고를 사용하거나 보관하지 마십시오.

냉매 회로를 절대 열지 마십시오.

정상 또는 비정상 작동 중에 스파크나 아크 방전을 일으키는 전기 부품 및 광원(즉, 계전기나 퓨즈 박스)이 냉장고 설치 장소에 없도록 하십시오.

냉장고의 절연체에는 인화성 사이클로펜탄이 함유되어 있으므로 특별한 폐기 절차가 필요합니다. 사용 수명이 다한 냉장고는 해당 재활용 센터로 보내주십시오.

경고! 폭발 위험

압축가스가 담긴 에어로졸 캔 등의 폭발성 물질을 냉장고에 보관하지 마십시오.

경고! 건강 위험

본 냉장고는 신체적, 감각적, 정신적 능력이 제한되거나 경험 및 지식이 부족한 사람(어린이 포함)이 사용하기에 적합하지 않습니다. 이러한 사람이 본 냉장고를 사용하려면 이들의 안전 책임자가 냉장고 사용을 감독하거나 냉장고 사용에 관해 지시를 내려야 합니다. 3~8세의 어린이가 냉장고를 채우거나 비우는 것은 허용됩니다. 어린이가 감독을 받지 않고 청소나 유지보수를 하면 안 됩니다. 어린이가 냉장고를 가지고 놀지 않도록 감독해야 합니다.

경고! 어린이 갇힘 위험

오래된 냉장고를 폐기하기 전에 서랍을 분리하여 어린이가 갇힐 위험이 없도록 하십시오.

주의! 건강 위험

냉장고의 불안정한 설치로 인한 위험을 방지하기 위해, 설치 매뉴얼에 따라 고정해야 합니다. 냉장고와 냉장고 캐비닛이나 빌트인 구조물의 환기구에 장애물이 없도록 하십시오. 성에 제거 속도를 높이기 위해 제조사에서 권장하는 것 이외의 기계 장치나 기타 수단을 사용하지 마십시오. 냉매 회로를 절대 열거나 손상시키지 마십시오. 제조사에서 권장하지 않는 한 냉장고 내부에서 전자 기기를 사용하지 마십시오.

주의! 부상 위험

본 냉장고 내부나 근처에서 인화성 물질을 사용하거나 보관하지 마십시오. 본 냉장고에 물건을 올려놓거나 기대어 놓지 마십시오. 본 냉장고를 개조하지 마십시오. 경첩에 손가락을 넣지 마십시오.

유의! 손상 위험

응축수 배수관이 있는 경우 항상 깨끗한 상태로 유지하십시오. 냉장고에 환기 그릴이 있는 경우, 차량 청소 시 환기 그릴 근처에서 고압 세척기를 사용하지 마십시오. 냉장고는 비를 맞으면 안 됩니다. 연결 케이블을 잡고 소켓에서 플러그를 뽑지 마십시오.

냉장고의 안전한 작동

주의! 건강 위험

선택한 온도에서 냉장할 수 있는 품목만 냉장고에 넣도록 하십시오. 식품과 접촉할 수 있는 표면과 손이 미치는 배수 시스템 부위를 정기적으로 청소하십시오. 날고기와 생선은 다른 식품과 접촉하여 냄새나 맛이 배어들지 않도록 적절한 용기에 담아 냉장고에 보관하십시오. 오랫동안 도어를 열어 두면 냉장고의 냉장칸 온도가 크게 상승할 수 있습니다. 냉장고를 오랫동안 비워 두어야 하는 경우: - 냉장고의 전원을 끄십시오. - 냉장고의 성예를 제거하십시오.

• 냉장고를 세척하고 건조시키십시오. - 냉장고 안에 곰팡이가 생기지 않도록 서랍을 열어 두십시오. 가능한 경우, 냉장고 서랍과 냉동고 도어를 겨울 배치에 두십시오.

주의! 부상 위험

경첩에 손가락을 넣지 마십시오. 여행을 시작하기 전에 냉장고 서랍을 닫고 잠그십시오. 냉장고 뒷면의 냉각 시스템은 작동 중에 매우 뜨거워집니다. 냉장고에 환기 그릴이 장착된 경우, 환기 그릴을 제거할 때 뜨거운 부분에 닿지 않도록 주의하십시오. 잘못 사용할 경우 기기의 서랍 또는 냉동고 문이 기기에서 완전히 분리될 수 있습니다. 딸깍 소리가 들릴 때까지 서랍과 도어를 밀어서 닫으십시오.

유의! 손상 위험

과열 위험 향상 충분한 환기를 유지하여 작동 중 발생한 열이 발산되도록 하십시오. 벽 및 기타 물체에서 충분히 떨어진 곳에 냉장고를 설치하여 공기가 잘 순환되도록 하십시오. 서랍의 최대 적재량을 준수하십시오. 내부에 얼음이나 액체를 채우지 마십시오. 냉장고와 케이블을 열과 습기에서 보호하십시오. 연결 케이블을 잡고 소켓에서 플러그를 뽑지 마십시오.

참고

차량의 배터리 관리 시스템이 배터리 보호를 위해 냉장고를 정지시키면, 차량 제조사에 문의하십시오. 주변 온도가 15℃~25℃인 경우 상온 설정을 선택하십시오. 음식물 쓰레기를 줄이기 위해, 다음 사항에 유의하십시오:

• 온도 변동을 가능한 한 적게 하십시오. 꼭 필요할 때만 잠깐씩 냉동실을 여십시오. 식품을 보관할 때 공기가 잘 순환되도록 배열하십시오. - 선택한 온도에서 냉장할 수 있는 품목만 냉장고에 넣도록 하십시오. - 그림과 같이 다양한 식품 종류를 보관하십시오.
• 온도를 조정할 수 있는 경우: 식품의 수량과 종류에 따라 온도를 조정하십시오.
• 식품은 냄새나 맛을 쉽게 흡수하거나 방출할 수 있습니다. 항상 덮거나 닫은 용기/병에 식품을 보관하십시오.

냉장고의 안전한 설치

경고! 화재 위험

실리콘 밀폐제 또는 유사 물질을 사용하는 경우 잔여물 없이 깨끗하게 취급해야 합니다. 실리콘 필라멘트가 뜨거운 부품이나 불꽃과 접촉하면 화재의 위험이 있습니다. 화염이나 기타 열원(히터, 직사광선, 가스 오븐 등) 근처에 냉장고를 설치하지 마십시오.

유의! 손상 위험

운반할 때는 본체를 잡고 운반하십시오. 냉장고는 맞춤 틈새에만 설치하기에 적합합니다. 냉장고가 넘어지지 않도록 가구나 캐비닛에 장착 프레임 또는 기타 플랜지를 사용하여 고정해야 합니다. 냉장고를 설치한 후에는 전면만 접근할 수 있어야 합니다.

6 배송 내용물

수량 설명
1 컴프레서 냉장고
1 배관 엘보
4 고정 캡
1 짧은 사용 설명서
1 사용 설명서(온라인 전용)
1 설치 매뉴얼

7 액세서리

액세서리로 제공됨 (배송 내용물에 포함되지 않음):

설명 참조 번호
하단 프레임 포함 고정 프레임NRXD0050 9620012877NRXD0060 9620012881
하단 프레임 포함 고정 프레임(검은색)NRXD0050 9620012874NRXD0060 9620012875

8 사용 용도

본 냉장고는 아래 용도로 사용됩니다.

- 캐러밴, 캠핑카, 보트, 트럭에 설치 - 식품 냉장 및 보관 - 냉동식품 보관 • 실내 사용 - NRXD0050S, 0060S 전용: 실외 보트 사용*

*NRXD0050C, 0060C 전용: 선박에서 사용할 경우 본 기기는 야외 갑판이 아니라 휴게실에 설치해야 합니다.

본 냉장고는 상업용, 소매용, 가정용이 아닙니다.

본 냉장고는 아래 용도에 적합하지 않습니다.

- 약품 보관

- 부식성 물질이나 용제 함유 물질의 보관

- 식품의 급속 냉동

냉동실은 냉동식품 보관, 아이스크림 보관 및 제조, 제빙에 적합합니다. 해동한 식품을 다시 냉동하는 데는 적합하지 않습니다.

본 냉장고는 캐비닛 안이나 설치용 틈새에 설치하기 위한 것입니다.

16℃~43℃ 사이의 주변 온도에서 최적의 냉각 성능을 달성할 수 있습니다.

본 제품은 정해진 용도로 해당 지시사항에 따라 사용하는 데만 적합합니다.

본 설명서는 본 제품의 적절한 설치 및/또는 작동에 필요한 정보를 제공합니다. 잘못된 설치 및/또는 부적절한 작동이나 유지보수는 불충분한 성능과 고장의 원인이 됩니다.

제조사는 아래로 인해 발생하는 부상 또는 제품 손상에 대해 책임지지 않습니다:

• 잘못된 설치, 조립 또는 전원 연결(과전압 포함) - 잘못된 유지보수 또는 제조사가 제공하는 순정 부품 이외의 부품 사용 • 제조사의 명시적 허가 없이 제품 변경 - 본 설명서에 설명된 것 이외의 용도로 사용

Dometic은 제품 외관 및 제품 사양을 변경할 권리가 있습니다.

9 기술 설명

본 냉장고는 컴프레서 냉장고입니다.

본 냉장고는 12V 또는 24V DC 전압으로 사용하기에 적당하므로 캠핑할 때나 보트 위에서 사용할 수 있습니다.

클립온 AC/DC 어댑터(액세서리)를 통해 냉장고를 AC/DC 유닛으로 변환할 수 있습니다.

본 냉장고는 서랍식으로 설계되어 손잡이를 이용해 서랍을 꺼낼 수 있으며 청소를 위해 유닛에서 완전히 분리할 수 있습니다. 서랍 칸막이로 병 또는 음료 포장 용기를 분리할 수 있어서 서랍을 꺼낼 때 떨어지지 않습니다. 필요에 따라 서랍 칸막이를 제거하고 위치를 바꿀 수 있습니다.

이 모델은 냉동칸이 포함된 상태로 출고되며, 냉동칸은 탈착 및 재설치가 가능합니다.

냉장고 도어에는 차량 또는 보트가 이동하거나 움직이는 중에 단단히 닫힌 상태를 유지하는 잠금 장치가 있습니다.

냉장고에 사용된 모든 재료는 식품과 함께 사용할 수 있습니다.

기기 설명

번호 설명
1 컴프레서
2 서랍 칸막이(수직형)
3 서랍 칸막이(수평형)
4 도어 상단 선반
5 디스플레이가 있는 제어판
6 냉동칸
7 환기를 위한 문 걸쇠
8 장식용 서랍 측면 패널
9 트레이

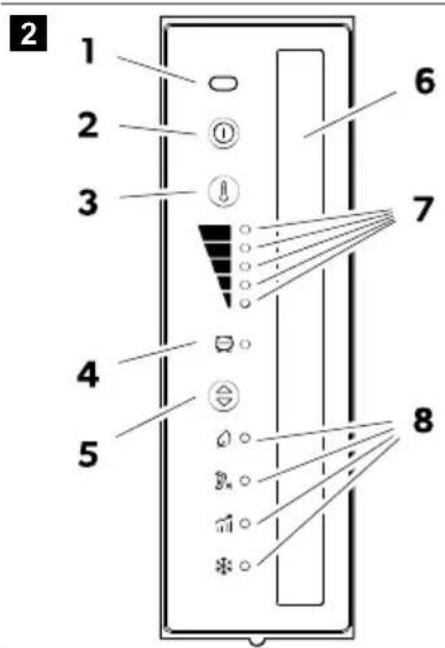

제어 및 디스플레이 요소

번호 설명

▼ 냉각 레벨 1

8 작동 모드 표시등 LED

컴프레서 및 오류 표시등 LED

컴프레서 및 오류 표시등 LED는 컴프레서의 작동 상태나 오류를 보여줍니다.

색상 설명
흰색 컴프레서 켜짐
주황색 컴프레서가 꺼짐
주황색( gum박임) 오류(오류 표시 127 페이지장 참조)

작동 모드 표시등 LED

작동 모드 표시등은 다음과 같은 설정을 보여줍니다.

아이콘 설명
∅	에코 모드:에너지 소비를 줄이고 작동.냉각 레벨 1~3
®×	조용한 모드:소음 수준을 줄이고 작동.냉각 레벨 1~4
≡	퍼포먼스 모드:냉각 레벨 1~5
※	냉동고 모드:냉동칸을 없애는 작동. 냉장고 내부 전체를 -6 °C 도로 냉각합니다.

10 조작

10.1 처음 사용하기 전에

참고

- 작동을 시작한 뒤 처음 4시간 동안은 냉장고 안에 물건을 보관하지 마십시오. - 냉장고를 처음 사용할 경우, 약하게 냄새가 날 수 있으며, 이는 몇 시간 뒤에 사라집니다. 생활 공간을 잘 환기해 주십시오.

- 냉각 성능은 다음과 같은 요소에 영향을 받을 수 있습니다.

• 주변 온도(예를 들어 차량이 직사광선에 노출되었을 경우) - 냉각시키는 음식의 양 - 도어를 여는 빈도

위생 상태를 판단해서 냉장고 내부를 청소하십시오(청소 및 유지보수 122페이지장 참조).

차량을 평평한 곳에 주차하십시오. 특히 여행을 떠나기 전에 냉장고를 켜고 물건을 채울 때 평평한 곳에 주차해 주십시오.

도어 걸쇠 조정

냉장고 상단에 있는 도어 걸쇠를 조절하면 서랍이 닫히는 폭을 조정할 수 있습니다( 3 112 페이지).

1. 서랍을 닫고 잠근 상태에서 손잡이를 사용하지 않고 측면을 당겨 서랍을 열어 보십시오.
2. 문을 당겨 열리는 길이를 측정하십시오(112페이지, 1.).

1. 서랍이 열리거나 틈새 간격이 5mm보다 큰 경우 틈새 간격이 2~5mm 사이가 되도록 도어 걸쇠 위치를 조정하십시오(112페이지, 2.).

참고: 도어 걸쇠를 조정한 후 도어를 닫을 때 도어의 걸쇠가 제대로 잠기는지 확인하십시오(냉장고 닫기 및 잠금 114페이지 장 참조).

10.2 식품 보관 정보

주의! 건강 위험

냉장고가 10℃ 미만의 주변 온도에 장시간 노출되는 경우, 냉동칸의 온도 조절을 보장할 수 없습니다. 이런 경우에 냉동칸 온도가 올라가서 보관된 물건에 성에가 찔 수 있습니다.

유의! 손상 위험

냉동칸에 탄산음료를 넣지 마십시오.

음식물 쓰레기를 줄이기 위해, 다음 사항에 유의하십시오:

• 온도 변동을 가능한 한 적게 하십시오. 꼭 필요할 때만 잠깐씩 냉장고를 여십시오. 식품을 보관할 때 공기가 잘 순환되도록 배열하십시오. 식품의 수량과 종류에 따라 온도를 조정하십시오. 그림과 같이 다양한 식품 종류를 보관하십시오. 식품은 냄새나 맛을 쉽게 흡수하거나 방출할 수 있습니다. 항상 덮거나 닫은 용기/병에 식품을 보관하십시오. 보이는 것처럼 식품을 보관하십시오.

• 꼭 필요할 때만 잠깐씩 냉장고를 여십시오. - 따뜻한 음식은 꼭 식힌 다음 냉장 기기에 넣어 차게 보관하십시오. • 얼음층이 생기는 즉시 냉장고의 성에를 제거하십시오. - 불필요하게 낮은 온도 설정을 피하십시오. - 최적의 에너지 소비를 위해 선반과 서랍을 납품 시 위치대로 배치하십시오. - 정기적으로 도어 씰이 제대로 맞는지 확인하십시오. - 정기적으로 응축기의 먼지와 때를 청소하십시오.

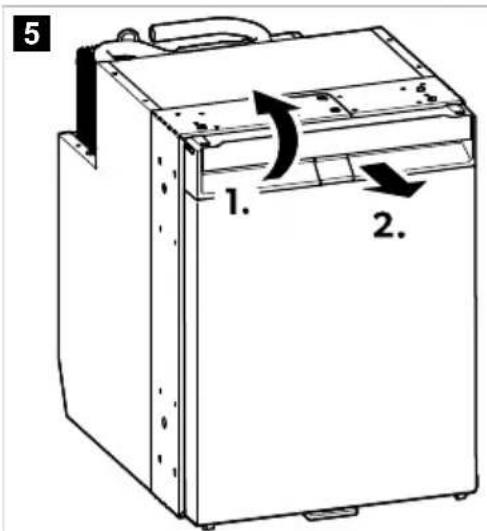

10.4 냉장고 열기

냉장고를 열려면 표시된 것처럼 진행하십시오.

10.5 냉장고 닫기 및 잠금

주의! 부상 위험

도어가 제대로 닫히지 않았다면, 제대로 닫힐 때까지 조심스럽게 도어의 상단과 하단을 미십시오.

참고: 냉장고 도어에는 이동 시 안전을 위해서도 사용되는 잠금장치가 있습니다.

NRXD0050C, 0060C: 상단에서 딸깍 소리가 날 때까지 도어를 밀어서 닫으십시오.

NRXD0050S, NRX0060S: 상단 및 하단에서 딸깍 소리가 날 때까지 도어를 닫으십시오.

- 도어가 이제 단단하게 잠깁니다.

10.6 전원 켜기 및 끄기

참고: 장기간 냉장고를 사용하지 않을 때는 항상 전원을 끄십시오.

전원을 켜려면 버튼을 최소 2초 이상 누르십시오. ▶ 냉장고는 최근에 선택한 냉각 레벨 설정과 작동 모드로 켜집니다. 전원을 끄려면 버튼을 최소 2초 이상 누르십시오.

10.7 작동 모드 설정

참고: 에코, 퍼포먼스, 냉동고 또는 겨울 모드를 사용할 경우 시스템은 추가 변경 작업이 있을 때까지 이 모드로 유지됩니다.

작동 모드를 설정하려면 원하는 작동 모드의 작동 모드 표시등 LED가 켜질 때까지 버튼을 반복적으로 누르십시오.

에코 모드 사용

에코 모드가 가동되면 냉장고는 냉각 레벨 1~3에서 에너지 소비를 줄인 상태로 작동합니다.

에코 모드의 작동 모드 표시등 LED(1) 및 선택된 냉각 레벨 표시등 LED가 켜집니다.

조용한 모드 사용

조용한 모드가 가동되면 냉장고는 냉각 레벨 1~4에서 소음 수준을 줄이고 작동합니다.

참고

• 냉장고가 냉동고 모드로 작동하는 경우에는 저소음 모드를 사용할 수 없습니다.
• 조용한 모드를 사용하는 경우, 냉장고는 이 모드를 8시간 동안 유지한 다음 이전에 선택한 모드(에코 또는 퍼포먼스 모드)로 돌아갑니다.

조용한 모드의 작동 모드 표시등 LED(3) 및 선택된 냉각 레벨 표시등 LED가 켜집니다.

퍼포먼스 모드 사용

퍼포먼스 모드가 가동되면 냉장고는 냉각 레벨 1~5에서 일반 모드로 작동합니다.

퍼포먼스 모드의 작동 모드 표시등 LED(↑) 및 선택된 냉각 레벨 표시등 LED가 켜집니다.

냉동고 모드 사용

냉동고 모드가 활성화되면 냉장칸이 -6°C로 냉각됩니다.

참고: 냉동고 모드 기능을 최적으로 사용하려면 냉동칸을 제거하십시오. 냉동칸을 제거하면 목표 온도(-6°C)에 훨씬 빨리 도달하고 냉장고의 내부 전체를 -46°C로 냉각시킬 수 있습니다.

냉동고 모드의 작동 모드 표시등 LED(※) 및 모든 냉각 레벨 표시등 LED가 계속 켜져 있습니다.

10.8 냉각 레벨 설정

냉각 레벨을 설정하려면, 원하는 냉각 레벨에 도달할 때까지 버튼을 반복해서 누르십시오.

10.9 서랍 칸막이 위치 변경

필요에 따라 서랍 칸막이와 트레이를 제거하고 위치를 바꿀 수 있습니다.

서랍 칸막이와 트레이의 위치를 바꾸려면 표시된 방법 중에서 원하는 것으로 진행하십시오.

8

냉동칸을 제거하려면 냉동칸 도어를 닫으십시오. 냉동칸의 바닥을 잡으십시오. 냉동칸 도어를 당기지 마십시오. 냉동칸을 건조하고 안전한 곳에 보관하십시오.

냉동칸을 제거하려면 표시된 것처럼 진행하십시오.

9

서랍을 분리하기 전에 서랍의 내용물을 모두 꺼내십시오.

1. 서랍을 완전히 당기고 양쪽 측면 패널의 도어 뒤쪽에 있는 나사를 품니다(2.).

10

1. 측면 패널을 분리합니다. 분리하려면 첫 번째 측면 패널을 캐비닛 쪽으로 밀어 캐치 후크에서 분리합니다(1.). 두 번째 측면 패널에도 이 과정을 반복하십시오.

11

1. 레버의 한쪽을 위쪽으로 누르면서 동시에 다른 쪽 레버를 아래쪽으로 누르고 서랍을 조심스럽게 당겨 빼냅니다.

12

서랍 레일을 캐비닛 레일과 정렬할 때 레일이 손상되지 않도록 서랍을 수평 상태로 유지하십시오. 서랍에 내용물을 넣은 상태에서 삽입하지 마십시오.

1. 캐비닛 레일 중 하나를 중간을 잡고 바깥쪽으로 당기고 다른 캐비닛 레일을 안쪽으로 끝까지 밉니다.

13

1. 확장 캐비닛 레일의 돌출부를 해당 서랍 레일의 가이드에 맞춥니다. 레일이 연결되고 쉽게 밀릴 때까지 서랍 레일을 캐비닛 레일 쪽으로 누릅니다.

14

1. 연결된 레일에서 서랍을 안쪽으로 조심스럽게 밀고 안으로 넣은 캐비닛 레일의 홈을 해당 서랍 레일의 가이드에 맞춥니다. 레일이 연결되고 쉽게 밀릴 때까지 서랍 레일을 캐비닛 레일 쪽으로 누릅니다.

15

4. 서랍을 여러 번 밀어 열고 닫아 쉽게 미끄러지는지 확인합니다.

유의! 손상 위험

서랍이 레일 위에서 쉽게 밀리지 않으면 서랍 레일 가이드가 캐비닛 레일의 홈에 제대로 장착되지 않은 것입니다. 레일이 서로 쉽게 밀릴 때까지 레일을 분리했다가 다시 정렬합니다. 레일을 강제로 연결하거나 레일 위의 서랍을 강제로 움직이지 마십시오.

1. 측면 패널을 부착합니다. 부착하려면 첫 번째 측면 패널을 제자리에 놓고 캐치 호크 위로 누릅니다. 두 번째 측면 패널에도 이 과정을 반복하십시오.

16

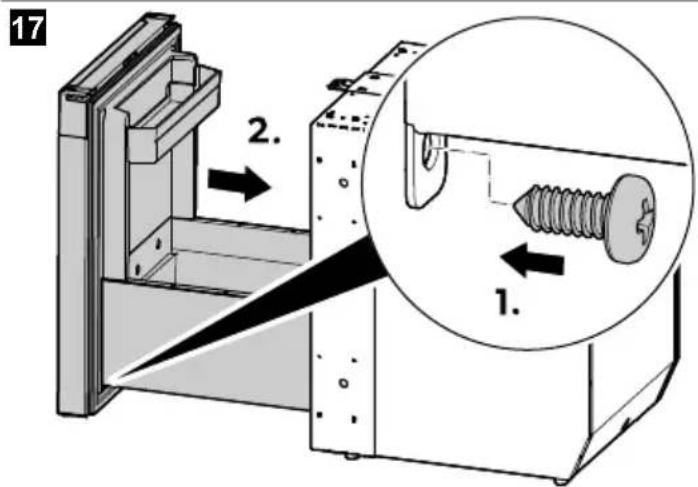

6. 양쪽 측면 패널의 도어 뒤쪽에 있는 나사를 조입니다.

11 청소 및 유지보수

경고! 감전 위험

기기를 청소하고 유지보수하기 전에 항상 기기를 전원에서 분리하십시오.

유의! 손상 위험

청소할 때 연마용 세제나 단단한 물건을 사용하지 마십시오. 절대로 얼음이나 얼어붙은 물체를 떼어내기 위해 딱딱하거나 날카로운 도구를 사용하지 마십시오. 씻을 때 물이 떨어지지 않게 하십시오. 전자 장치가 손상될 수 있습니다.

유의! 손상 위험

위험을 방지하기 위해 제조사, 서비스 대행사, 또는 자격을 갖춘 기사만 광원을 교체할 수 있습니다.

참고: 냉장고 내부를 깨끗하게 청소하기 위해 필요한 경우 서랍을 분리하십시오(서랍 분리 및 삽입 118페이지 참조).

냉장고가 더러워질 때마다 내부와 외부를 젖은 천으로 자주 청소하십시오. 청소 후에 냉장고를 천으로 닦아 건조하십시오. 정기적으로 응축수 배관을 점검하십시오. 필요한 경우 응축수 배관을 청소하십시오. 응축수 배관이 막히면, 냉장고 바닥에 응축수가 고입니다. 정기적으로 응축기의 먼지와 이물질을 젖은 천으로 청소하십시오.

냉매 회로

냉매 회로는 유지보수가 필요 없습니다.

냉장고 성에 제거

유의! 손상 위험

성에 제거 속도를 높이기 위해 기계 도구나 기타 도구를 사용하지 마십시오.

참고: 시간이 지나면, 냉장고 내부의 뒷벽에 성에가 생깁니다. 성에 두께가 약 3 mm 정도라면 냉장고의 성에를 제거하십시오.

냉장고의 성에를 제거하려면 표시된 것처럼 진행하십시오.

운전하는 동안에는 보관 모드를 사용하면 안 됩니다.

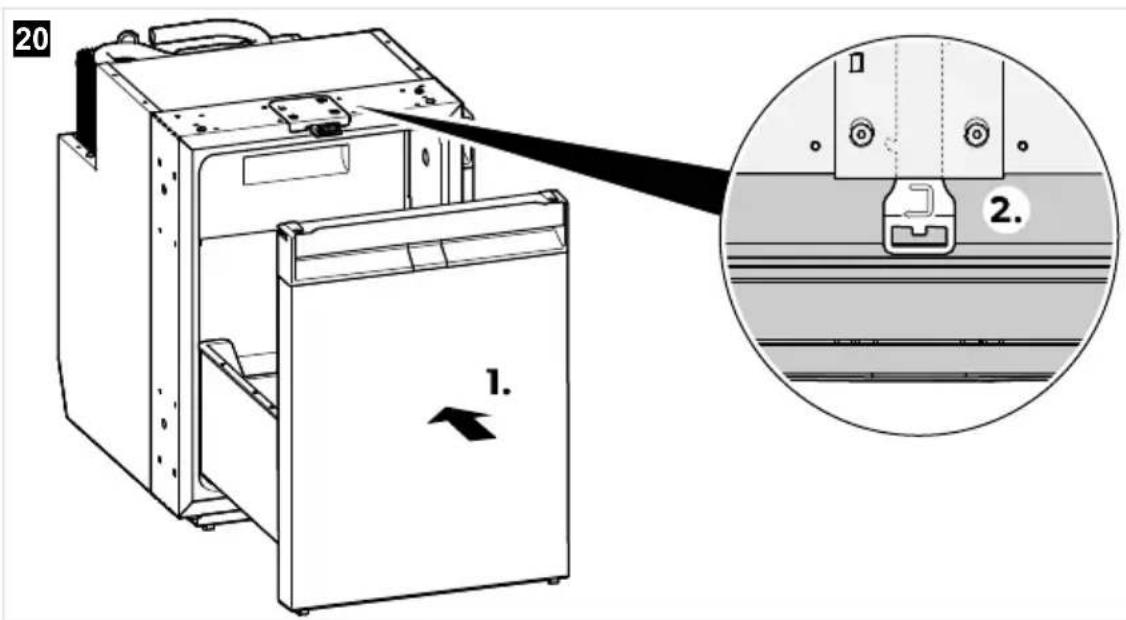

참고: 오랜 기간 냉장고를 사용하지 않는다면 냉장고 도어를 보관 모드로 두십시오. 그래야 곰팡이가 생기지 않습니다.

냉장고 성에 제거(냉장고 성에 제거 123페이지 참고). 표시된 것처럼 냉장고 도어를 보관 모드로 두십시오.

12 문제 해결

참고: 운전하는 동안 캐러밴 안에 있는 12V 소비 장치를 안전하게 작동하려면, 반드시 견인하는 차량에 충분한 전압을 공급해야 합니다. 일부 차량에서는 배터리를 보호하기 위해 배터리 관리 시스템이 소비 장치를 자동으로 끌 수도 있습니다. 더 많은 정보가 필요하다면 차량 제조사에 문의하십시오.

21

문제 원인 제안된 해결 방법
냉장고가 작동하지 않습니다.	DC 케이블 안의 퓨즈에 결함이 있습니다.	➢ 퓨즈를 교체하십시오(21 125 페이지).
	차량 퓨즈가 끊어짐. 차량 퓨즈를 교체하십시오.	차량의 사용 설명서를 참고하십시오.
	차량 베터리가 방전되었습니다. 베터리를 태스트하고 총전하십시오.
	시동이 커지지 않았습니다. 시동을 커십시오.
	컴프레서 온도가 너무 낮습니다(<0°C).	➢ 단열 재료가 있는 모든 외부 한기 그릴을 닫거나 덮으십시오.
	전압이 충분하지 않으면 냉장고는 자동으로 꺼집니다.(방전 종료 전압: 10.4V)	➢ 베터리를 넣으십시오. 냉장고의 전원이 자동으로 다시 켜질 겁니다.(컷인 전압: 11.7V)
냉각 불량, 내부 온도 상승이 있습니다. 컴프레서가 계속해서 돌아갑니다.	냉각 장치 주변의 환기가 충분하지 않습니다.	➢ 환기 그릴이 막히지 않았는지 확인하십시오.➢ 냉장고를 다른 위치로 이동하십시오.
	내부 벽에 얼음이 끼었습니다. 냉장고 도어져 제대로 단혔는지 확인하십시오.➢ 냉장고 씻이 제대로 붙어 있고 손상이 가지 않았는지 확인하십시오.➢ 냉장고 성에 제거(냉장고 성에 제거123 페이지 참고).
	온도가 너무 높게 설정되었습니다. 더 낮은 온도를 설정하십시오.
	주변 온도가 너무 높습니다. 잠시 환기 그림을 제거해서 따뜻한공기가 더 빨리 빼져나갈 수 있게하십시오.
	한 번에 냉장고에 너무 많은 음식을 넣었습니다.	> 일부 음식을 제거하십시오.
	한 번에 냉장고에 따뜻한 음식을 너무 많이 넣었습니다.	>따뜻한 음식을 제거하고 다시 넣기 전에 차갑게 식히십시오.
	너무 오랫동안 냉장고를 작동하지 않았습니다.	>4 h / 5 h 후에 다시 온도를 확인하십시오.
	냉각기가 더렵습니다. 응축기를 청소하십시오(청소 및 유지보수122 페이지 장 참조).
	팬에 결함이 있음 공인 서비스 대행사에	>문의하십시오.
냉각 불량, 내부 온도 상승이 있습니다.컴프레서가 자주 작동하지 않습니다.	배터리 용량이 다 떄어졌습니다. 배터리를 충전하십시오.
냉각 불량, 내부 온도 상승이 있습니다.컴프레서가 작동하지 않습니다 (배터리 연결).	배터리와 전자 장치 연결에 간섭이 있습니다.	>연결을 확고하게 합니다.
	메인 스위치에 결함이 있습니다 (설치된 경우).	>메인 스위치를 교체하십시오.
	추가 공급 라인 퓨즈가 꿈겠습니다 (장착된 경우).	>공급 라인 퓨즈를 교체하십시오.
	배터리 전압이 너무 낮습니다. 배터리를 충전하십시오.
	배터리 용량이 너무 낮습니다. 배터리를 교체하십시오.
	케이블이 느슨합니다.연결이 잘 되지 않습니다(부식).	>연결을 확고하게 합니다.
	케이블이 교체하는 부분이 너무 작습니다.	>케이블을 교체하십시오.
	컴프레서에 결함이 있습니다. 공인 서비스 대행사에 문의하십시오.
냉각 불량, 내부 온도 상승이 있습니다.컴프레서가 작동하지 않습니다(AC 전원 연결).	전원 장치 연결에 간섭이 있습니다. 연결을 확고하게 합니다.
	메인 스위치에 결함이 있습니다 (설치된 경우).	>메인 스위치를 교체하십시오.
	추가 공급 라인 퓨즈가 꿈겠습니다 (장착된 경우).	>공급 라인 퓨즈를 교체하십시오.
	컴프레서에 결함이 있습니다. 공인 서비스 대행사에 문의하십시오.
이상한 소음.	냉매 회로의 부품이 자유롭게 이동하지 못합니다(벽에 맞은 경우).	>방해물에서 부품을 조심스럽게 구부립니다.
	냉각 장치와 벽 사이에 이물질이 끼었습니다.	>이물질을 제거하십시오.
	팬 소음. 공인 서비스 대행사에	>문의하십시오.
이동 중(예: 운전 중)에 의도치 않게 서랍이 열립니다.	도어 걸쇠 위치가 올바르지 않았습니다.	>도어 걸쇠 위치를 조정합니다(도어 걸쇠 조정112 페이지장 참조).
서랍이 제대로 닫히지 않습니다.	도어 걸쇠 위치가 올바르지 않았습니다.	> 도어 걸쇠 위치를 조정합니다(도어 걸쇠 조정112 페이지장 참조).
	도어 걸쇠 위치를 조정했지만 서랍이 제대로 잠기지 않습니다.	> 서랍을 닫을 때 제대로 잠기고 고정되는지 확인합니다(냉장고 닫기 및 잠금114 페이지장 참조).

오류 표시

참고

- 모든 오류는 오류 표시등 LED가 주황색으로 반짝이는 것으로 표시됩니다 (제어 및 디스플레이 요소 110페이지 참고). 불량 유형에 따라 깜박이는 숫자가 달라집니다. 한 번 깜박이는 간격은 4분의 1초입니다. 몇 번 깜박인 후 깜박임이 잠시 멈춥니다. 오류에 따른 일련의 깜박임은 4초마다 반복됩니다.

- 에코, 퍼포먼스, 그리고 냉동고 모드에서는 추가로 삐 소리가 납니다.

迄박임 빈도 오류 가능한 원인
1 전압이 낮거나 높음 전원 전압이 정해진 범위를 벗어 Nairobi.
2 과도한 팬 전류 전자 장치의 팬 용량은 1A 이상입니다.
3 모터가 시작되지 않습니다.	회전자가 걸렸습니다.냉각 시스템의 압력 차이가 너무 높습니다.
4 속도가 너무 느립니다	냉각 시스템에 과부하가 걸리면, 모터의 최소 속도를 유지할 수 없습니다.
5 전자 장치의 과열	냉각 시스템이 부하가 너무 많이 걸리거나 온도가 너무 높게 설정되면 정자 장치가 과열될 수 있습니다.
계속 깜박임 온도 센서 오류 온도 센서에 결함이 있습니다.

13 보증

제품에 결함이 있는 경우 구매처 또는 설치/제조 지점에 문의하십시오 (dometic.com/dealer 참조).

제품의 설치일로부터 1년의 보증기간이 적용됩니다.

무상수리기간 내에도 비전문가 또는 고객님께서 제품 내부를 임의로 개봉/분해한 경우, 무상보증기간은 무효화되며, 유상으로 처리 혹은 A/S가 불가할 수 있습니다.

제품의 수리 및 보증 처리를 위해서는 다음 문서의 확인이 필요합니다.

-제품 구매처, 구매일 또는 설치일이 기재된 영수증 사본 -청구 이유 또는 결함에 대한 설명 -제품 내부에 부착된 라벨 사진 및 시리얼 넘버

14 폐기

환경 보호와 자원 재활용을 위해 폐 전자 제품은 아래와 같이 폐기해야 합니다.

-지역 주민 센터에 연락하여 지시에 따르십시오. -지역 주민 센터에 폐 전자 제품을 신고하고 수수료를 지불하십시오. -발급된 스티커를 부착하여 지정된 장소에 폐기하십시오.

15 기술 데이터

이 기기는 UN ECE 규제 R10을 준수합니다.

	NRXD0050(C/S) NRXD0060(C/S)
용량
• 냉장칸 41.6 L 51.9 L
• 냉동칸 4.4 L 6.1 L
• 총용량 46 L 58 L
• 총 용량(냉동칸 제외) 44 L 55 L
연결 전압 12 / 24 V		---
전원 배터리 보호(12 V)
• 컷오프 전압 10.4 V
• 컷인 전압 11.7 V
전원 배터리 보호(24 V)
• 컷오프 전압 22.8 V
• 컷인 전압 24.2 V
기후 등급 T
적정 보관 온도:
• 냉장칸	0°C ~ 12°C
• 냉동칸	-15°C ~ -5°C
• 냉동고 모드	-16°C
의도한 주변 온도에서 사용 16°C ~ 43°C
냉매 R600a
냉매량 12 g
치수 H x W x D	525 mm × 380 mm × 510 mm(피트와 스페이서 포함)	525 mm × 448 mm × 537 mm(with feet and spacer)
순중량	18.9 kg	20.3 kg

dometic.com

YOUR LOCAL DEALER

dometic.com/dealer

YOUR LOCAL SUPPORT

dometic.com/contact
