D-tect 150 Professional - 거리 측정기 BOSCH - 무료 사용 설명서

제품 유형	다기능 탐지기 (거리 측정형)
브랜드	보쉬 (Bosch)
모델	D-tect 150 Professional
탐지 깊이	최대 150mm (재질에 따라 다름)
탐지 기능	목재, 금속, 전원 케이블 (Mains cables)
측정 정확도	±1mm (일반적인)
전원	2 × 1.5V LR6(AA) 배터리
작동 온도 범위	-10°C ~ +50°C
자동 보정	예, 한 번의 버튼으로 자동 보정
디스플레이	컬러 LCD 디스플레이
무게	약 0.9kg (배터리 포함)
크기 (길이×폭×높이)	235 × 75 × 53mm
안전 주의사항	고주파 간섭을 피하기 위해 사용 전 주변 기기를 꺼 주십시오.
청소 및 유지보수	마른 부드러운 천으로 외부를 닦고 세제 사용을 피하십시오.
교체 가능 부품	배터리 커버, 배터리
환경 지침	WEEE 및 RoHS 요구 사항을 충족합니다.

자주 묻는 질문 - D-tect 150 Professional BOSCH

D-tect 150 Professional은 어떤 재질을 탐지할 수 있습니까?

목재(예: 목재 프레임), 금속(철근, 구리 파이프) 및 전원 케이블(50/60Hz)을 탐지할 수 있습니다.

장치를 어떻게 보정합니까?

빈 타겟이 없는 표면에서 전원 버튼을 길게 눌러 자동 보정을 시작합니다. 보정 중에는 장치를 움직이지 마십시오. 보정이 완료되면 화면에 'OK'가 표시됩니다.

배터리는 얼마나 오래 사용할 수 있습니까?

AA 알카라인 배터리 2개를 사용하여 연속 약 5시간 작동합니다. 지속 시간을 늘리기 위해 고성능 배터리 사용을 권장합니다.

탐지 결과가 정확하지 않은 이유는 무엇입니까?

가능한 원인: 벽면이 습한 경우, 근처에 강한 전자기 간섭이 있는 경우 또는 장치가 올바르게 보정되지 않은 경우입니다. 탐지 표면이 건조한지 확인하고 고전력 변압기에서 멀리 떨어져 있으십시오.

탐지 깊이에 한계가 있습니까?

최대 탐지 깊이는 150mm이지만 실제 깊이는 재질 유형과 밀도에 따라 다릅니다. 예를 들어, 건조한 목재의 탐지 깊이가 콘크리트보다 깊습니다.

알루미늄 호일로 덮인 단열재를 탐지할 수 있습니까?

알루미늄 호일이 신호를 반사하므로 탐지 결과가 신뢰할 수 없을 수 있습니다. 탐지 전에 알루미늄 호일을 제거하거나 전용 모드를 사용하는 것이 좋습니다.

화면에 오류 코드 E1이 나타나면 어떻게 합니까?

E1은 시스템 오류를 나타냅니다. 배터리를 제거하고 10초 후 다시 장착하십시오. 계속 표시되면 보쉬 고객 서비스에 문의하십시오.

배터리를 어떻게 교체합니까?

장치 뒷면의 배터리 커버 잠금 장치를 누르고 덮개를 밀어 엽니다. 오래된 배터리를 제거하고 극성 표시에 따라 새 AA 배터리를 넣은 다음 배터리 커버를 닫습니다.

장치는 방수입니까?

방수가 아닙니다. 장치는 실내 건조 환경에만 적합하며 액체와의 접촉을 피하십시오. 물에 잠기면 영구적인 손상이 발생할 수 있습니다.

콘크리트 천장에서 사용할 수 있습니까?

사용할 수 있지만 철근이 밀집된 경우 탐지 정확도에 영향을 줄 수 있습니다. 먼저 천장의 작은 영역에서 테스트하여 기능이 정상인지 확인하는 것이 좋습니다.

사용 설명서 D-tect 150 Professional BOSCH

제시된 모든 지침을 숙지하고 이를 준수 해야 합니다. 측정공구를 해당 지침에 따라 사용하지 않으면, 측정공구에 내장되어 있는 안전장치에 안 좋은 영향을 미칠

수 있습니다.본 설명서를 잘 보관하시기 바랍니다.

▶ 측정공구의 수리는 해당 자격을 갖춘 전문 인력에게 말기고, 수리 정비 시 순정 부품만 사용하십시오. 이 경우에만 측정공구의 안전성을 오래 유지할 수 있습니다.

가연성 유체나 가스 혹은 분진 등 폭발 위험이 있는 곳에서 측정공구를 사용하지 마십시오. 측정공구에 분진이나 증기를 점화하는 스파크가 생길 수 있습니다.

▶ 본 측정공구는 기술상의 이유로 절대적인 안전을 보장할 수 없습니다. 따라서 위험 가능성을 배제하려면 벽, 천장 또는 바닥에 드릴링, 톱 절단 또는 라 우팅 작업을 하기 전에 항상 건축 도면, 건축 단계의 사진 등 다른 정보 자료들을 참고하여 안전 조치를 취해야 합니다. 습도나 다른 전동기기가 근접해 있는 등의 주위 환경의 영향으로 인해 측정공구의 정확도에 지장이 생길 수 있습니다. 벽의 특성과 상태 (습기, 금속성 건축 자재, 전도성 벽지, 단열재, 타일 등) 및 물체의 개수, 종류, 크기 및 위치가 측정 결과를 왜곡할 수 있습니다.

제품 및 성능 설명

사용 설명서 앞 부분에 제시된 그림을 확인하십시오.

규정에 따른 사용

본측정공구는 벽이나 천장 혹은 바닥에 있는 물체를 탐지하는데 사용해야 합니다. 바닥의 재료와 상태에 따라 금속 물체, 각재, 플라스틱 파이프 혹은 전원 코드드나 케이블 등을 확인할 수 있습니다. 탐지된 물체에 따라 물체 표면까지의 허용 천공 깊이가 결정됩니다.

측정공구는 EN 302435에 준하는 극한값을 충족합니다. 이에 따라 병원, 원자력 발전소 혹은 공항이나 이동 통신 기지국 근처에서 측정공구를 사용할 수 있는 지 확인해야 합니다.

측정공구는 실내 및 실외에서 모두 사용할 수 있습니다.

제품의 주요 명칭

제품의 주요 명칭에 표기되어 있는 번호는 측정공구의 그림이 나와있는 면을 참고하십시오.

(1) 표시홈, 위쪽
(2) 바퀴
(3) 표시홈, 왼쪽 및 오른쪽
(4)배터리케이스덮개
(5)배터리케이스덮개잠금쇠
(6) 손잡이
(7) 점검 덮개
(8)일련번호
(9) 센서 영역

(10) 선택 버튼,오른쪽
(11) 시동 버튼
(12) 선택 버튼, 왼쪽
(13)신호음 버튼
(14) 셋업 버튼
(15) 전원 버튼
(16) 디스플레이
(17) LED
(18)안전케이스

표시 요소

(a)신호음표시
(b) 배터리 표시
(c) 센서 영역 표시
(d) 이미 탐지한 범위
(e)허용천공깊이눈금
(f) 아직 탐지하지 않은 범위
(g) 바깥 모서리, 표시홈 왼쪽 및 오른쪽 (3) 에 표시하기 위한 용도
(h) 작동 모드 표시
(i) 회색: 센서 영역 밖에서 탐지된 물체
(i) 검정색: 센서 영역 안에서 탐지된 물체
(k) 중심선,표시홈(1)과 일치
(Ⅰ) 허용천공 깊이표시
(m) 탐지물체 표시
(n) 전기가 흐르는 전선 표시

제품 사양

다용도 탐지기 D-tect 150
제품 번호	3601 K10 005
물체 중심에 대한 정확도 a^A)	± 5 mm^B)
표시된 허용 천공 깊이의 정확도 b^A)	± 5 mm^B)
인접한 두 물체의 최소 간격 c^A)	40 mm^B)
작동 온도 -10^...+50^
보관 온도 -20^...+70^
레이더 센서
- 작동 주파수 범위 2200–5500 MHz
- 최대 송신 출력 0.01 mW
유도 센서
- 작동 주파수 범위 5.9–6.1 kHz
- 최대 자기장 강도(10 m일 때)	72 dBμA/m
기준 높이를 초과한 최대 사용높이	2000 m
상대 습도 최대。 90%
IEC 61010-1에 따른 오염도 2	^C)
배터리 4 × 1.5 VLR6 (AA)
배터리 팩 4 × 1.2 VHR6 (AA)
작동 시간, 약
- 배터리(알칼리 망간) 5 시간
- 충전용 배터리(2500 mAh) 7 시간
EPTA-Procedure 01:2014에 따른중량	0.65 kg
치수(길이 × 폭 × 높이)	220 × 97 × 120 mm
보호 등급 IP 54 (던지 및 분무수 침투 방지)

A)그림 참조

B) 물체의 크기와 종류,재료 그리고 바닥의 상태에 따라 좌
C) 비전도성 오염만 발생하지만, 가끔씩 이슬이 맺히면 임 시로 전도성이 생기기도 합니다. 형식라벨의 일련 번호 (8)를 통해 측정공구를 명확히 식별할 수 있습니다.
▶ 정확도와 스캐닝 깊이와 관련된 측정결과는 바닥 성분이 좋지 않을 경우 제대로 나오지 않을 수 있습니다.
방해 신호가 측정공구에 미치는 영향을 검사하는 수신기 검사에는 ETSITS 103 361 (V1.1.1) 9.4.1장의 물

체 깊이(d=60 mm)에 맞춰 정해진 성능 수준 및 기준이 적용됩니다.

방해 저항 검사에 적용되는 성능 기준:

특정 조건(예: 정전 방전 또는 전자기장 충격)들은 측정 결과에 영향을 미쳐 현재의 측정 결과가 손실되므로 배터리를 빼고 다시 삽입하여 리셋을 진행해야 할수도 있습니다.

조림

배터리 삽입하기/교환하기

측정공구 작동에는 알칼리 망간 배터리 또는 충전용 배터리를 사용할 것을 권장합니다.

배터리 케이스 덮개(4)를 열 때는 잠금쇠(5)를 화살표 방향으로 밀어서 배터리 케이스 덮개를 빼냅니다. 배터리나 축전지를 삽입합니다. 이때 전극이 배터리 케이스 안에 나와있는 것처럼 끼워졌는지 확인해 보십시오.

디스플레이(16) 상단의 상태 표시줄에 있는 배터리 표시(b)는 배터리 및 충전용 배터리의 충전 상태를 표시합니다.

지침:배터리나 총전용 배터리를 적시에 교체할 수 있도록 배터리 기호 변경에 유의하십시오.

디스플레이(16)에 경고 메시지 (배터리를 교체 하십시오)가 나타나면, 설정 내용이 저장되고 측정 공구가 자동으로 꺼집니다. 더 이상 측정이 불가함

니다. 배터리 또는 충전용 배터리를 교환하십시오. 배터리 및 충전용 배터리를 분리할 경우에는 배터리 케이스 덧개의 그림에 표시된 대로 배터리/충전용 배 터리의 뒤쪽 끝 부분을 누릅니다 (1.). 배터리 및 충전 용 배터리를 쉽게 꺼낼 수 있도록 배터리/충전용 배터 리의 앞쪽 끝 부분이 배터리 케이스에서 분리됩니다 (2.).

항상 배터리나 충전용 배터리는 모두 동시에 교환해 주십시오. 한 제조사의 동일한 용량의 배터리나 충전용 배터리만을 사용하십시오.

▶ 측정공구를 장기간 사용하지 않을 때는 배터리 및 충전용 배터리를 측정공구에서 분리하십시오. 장기간 보관할 경우 배터리나 충전용 배터리가 부식 되거나 저절로 방전될 수 있습니다.

작동

▶ 측정공구가 물에 젖거나 직사광선에 노출되지 않도록 하십시오.
▶ 극한의 온도 또는 온도 변화가 심한 환경에 측정공구를 노출시키지 마십시오. 온도 변화가 심한 경우스위치를 켜기 전에 먼저 온도에 적응할 수 있게 하십시오. 극심한 기온이나 온도 변화가 심한 경우 측정공구의 정확도와 디스플레이 표시에 지장을 줄 수 있습니다.

238|한국어

▶ 측정공구 뒷면의 센서 영역 (9) 에는 스티커나 라벨을 부착하지 마십시오. 특히 금속 라벨은 측정 결과에 영향을 미칩니다.
▶ WLAN, UMTS, 공항 레이더, 송신 전주 또는 전자 레인지와 같은 송신장치를 가까이에서 사용하거나 운행하면 측정 기능에 영향을 끼칠 수 있습니다.
▶ 측정 결과는 원리적으로 특정한 환경 조건의 영향을 받을 수 있습니다. 예를 들면 강한 전기장, 자기장 또는 전자기장을 생성하는 기기의 근처, 습기, 금속성 건축 자재, 알루미늄 호일 단열재 및 전도성 벽지나 타일 등의 환경 조건이 여기에 해당됩니다. 따라서 벽, 천장 또는 바닥에 드릴링, 쓰잉, 또는 라우팅을 하기 전에 다른 정보 자료(예: 건축 도면)에도 유의하십시오.

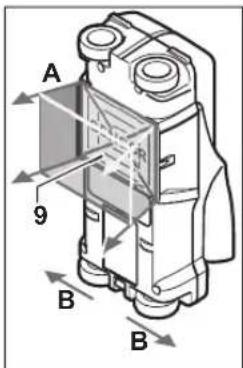

작동 방법(B그림 참조)

측정공구를 사용해 센서 영역(9) 바닥을 측정 방향 A에 따라 표시된 측정 깊이까지 점검합니다. 측정 공구가 이동 방향 B로 움직일 때, 그리고 최소 측정 구간이 10 cm에 이를 때에 만 측정이 가능합니다. 측정공구는 바퀴가 벽면과 제대로 접촉할 수 있도록 항상 일직선을 유지하며 가법게 눌러 벽 위에서 움직여줍니다. 벽 재료와 상이한 물체가 탐지됩니다. 디스플레이에 허용 천공깊이와 경우에 따라 물체 재료가 나타납니다.

측정 구간이 최소 40 cm 이상이고 측정공구가 검사 대상의 전 부위에 걸쳐 천천히 이동할 때 최적의 결과가 나 Oper니다. 기능상 측정공구의 이동 방향에 가로질러 있는 물체의 표면을 확실히 탐지할 수 있습니다.

그러므로 향상 검사하려는 부위와 교차하도록 움직 이십시오.

벽에 여러 물체가 겹으로 들어있는 경우 표면에 가장 가까이 있는 물체가 디스플레이에 나타납니다.

(16) 디스플레이에 나타난 탐지 대상 물체의 특성은 실제 물체의 특성과 다를 수 있습니다. 특히 아주 얇은 물체가 디스플레이에 두께 표시될 수 있습니다. 대형, 원통형 물체(플라스틱 파이프 또는 워터 파이프)의 경우 실제보다 디스플레이 상에서 더욱 가늘게 표시될 수 있습니다.

탐지 가능한 물체

-플라스틱파이프(바닥난방이나벽난방등에사용하는직경10mm이상의플라스틱수관파이프,직경20mm이상의빈파이프)
-전선(전기흐름여부무관)
-3상 교류 전선(스토브 등)
-저압전선(초인종,전화등)
-각종금속파이프,봉,빔(강철,구리,알루미늄 등)
- 철근
-각재

-중공

측정가능함

-벽체에서(벽돌,다공질 콘트리트,포말 콘트리트,경석 콘크리트,석회사암 벽돌)

-콘크리트/강철 콘크리트에서
-경량 벽체에서
-플라스터,타일,벽지,마루바닥,카펫아래면에서
-목재나 침보드 뒤에서

특수한 측정용도

원리적으로 측정 결과를 방해할 수 있는 불리한 조건 들:

-여러층의벽체

• 중공이나 경량 벽체에 있는 빈 플라스틱 파이프와 각재
  -벽안에 비스듬히 위치하는 물체
• 금속 표면과 습한 부위, 이러한 부위는 벽 내부에서 (수분 함량이 높은 경우 등) 상황에 따라 물체로 표시될 수 있습니다. 콘크리트가 완전히 건조될 때까지 수개월이 걸린다는 것에 주의하십시오.
  -벽안의중공:이는물체로표시될수도있습니다.
• 이동 통신 기지국이나 발전기 등 강한 자기장이나 전자기장을 생성하는 기기 근처

기계 시동

전원스위치 작동

▶ 측정공구를 켜기 전에 센서 영역 (9) 에 습기가 있는 지 점검하십시오. 필요한 경우 측정공구를 수건으로 닚아 말려 주십시오.
▶ 측정공구가 기온 변화가 심한 곳에 있었을 경우 정상 온도가 된 후에 스위치를 커십시오.

전원 켜기

• 측정공구를 컬 때는 전원 버튼 (15) 또는 시작 버튼 (11) 을 누릅니다.
• LED(17)가 녹색으로 점등되고 디스플레이(16)에 4초간 시작 화면이 나타납니다.
• 측정공구로 측정을 하지 않거나 버튼을 누르지 않으면 5분 후에 자동으로 다시 꺼집니다. 설정 메뉴에서 이스위치 오프 시간 (스위치 오프 시간)을 변경할 수 있습니다 (참조 „ (스위치 오프 시간)“, 페이지 240).

스위치 끄기

• 측정공구를 끝 때는 전원 버튼(15)을 누릅니다.
• 측정공구의 전원을 끄면 모든 설정 내용이 메뉴에 그대로 남아 있습니다.

신호음켜기/끄기

신호음 버튼(13)을 통해 음향 신호를 켜거나 꼴 수 있습니다. 설정 메뉴의 하위 메뉴 (음향 신호)에서 신호의 종류를 선택할 수 있습니다 (참조
„(음향신호)“,페이지241).

측정 과정

측정공구의 스위치를 켜십시오. 디스플레이 (16) 에 기본 표시 화면이 나타납니다.

측정공구를 벽 위에 대고 이동 방향(참조„작동 방법(B그림 참조)“,페이지238)을 따라서 벽 위로 움직이십시오. 측정 결과는 10 cm의 최소 측정 구간이 지나면 디스플레이 (16) 에 표시됩니다. 올바른 측정 결과를 얻으려면 벽 안에 추정하는 물체 위로 전체적으로 천천히 측정공구를 움직이십시오.

측정 중에 측정공구를 벽에서 들면 최종 측정 결과가 디스플레이에 남아 있습니다. 센서 영역 (c) 표시에 메시지 (보류) 가 나타납니다. 측정공구를 다시 벽 위에 대고 계속해서 움직이거나, 또는 시작 버튼 (11)을 누르면, 측정이 새로 시작됩니다.

LED(17)가 적색으로 점등되면, 물체가 센서 영역 내에 위치합니다. LED(17)가 녹색으로 점등되면, 센서 영역 내에 물체가 위치하지 않습니다. LED(17)가 적색으로 깜박이면, 전압이 흐르는 물체가 센서 영역 내에 위치합니다.

▶벽 내부에 드릴링, 쏘잉 또는 라우팅 작업을 하기 전에 다른 정보 자료들을 참고해 위험을 방지해야 합니다. 측정 결과는 환경의 영향 또는 벽의 특성에 영향을 받을 수 있으므로, 표시기에 센서 영역 내의 물체가 보이지 않더라도(LED (17) 녹색으로 점등) 위험할 수 있습니다.

표시 요소(A그림 참조)

센서 아래에 물체가 위치하면 표시기의 센서 영역 (c) 내에 나타납니다. 물체의 크기와 깊이에 따라 재료 파악이 가능합니다. 탐지된 물체의 상단 모서리를 포함한 허용 천공 깊이 (l) 가 상태 표시줄 안에 표시됩니다.

지침: 허용 천공 깊이 표시 (l) 및 재료 특성 표시 (m) 모두 센서에서 검정색으로 표시된 물체와 관련된 것입니다.

물체 재료 표시 (m)에는 다음과 같은 특성들이 표시될 수 있습니다.

• Ⓑ ^N 외장 철 등의 자력성
• Ⓚ ^N 동파이프 등의 비자력성 및 금속성
• Metal 목재 또는 플라스틱 등의 비금속성
• ② ^N_5 재료 특성 파악 불가

(n)에는 다음의 특성들이 표시될 수 있습니다:

-전압성

지침: 전압성 물체에서는 기타 특성이 표시되지 않습니다.

- 2 전압성의 여부가 불확실험

지침:3상 교류 라인은 때에 따라 전압 전선으로 감지 되지 않습니다.

"전압성"의 특성 확인은 상대 습도가 높은 경우(50% 초과) 극히 제한될 수 있습니다.

물체의 위치 확인

물체의 위치를 확인하려면 측정 구간을 한번 지나가면 됩니다.

탐지된 물체가 없다면 원래의 측정 방향에 대해 횡방 항으로 동작을 반복하십시오 (참조 „작동 방법(B 그림 참조)“, 페이지 238).

탐지된 물체의 위치를 정확히 확인하고 표시하려면 측정공구를 측정 구간을 따라 다시 반대로 움직이면 됩니다.

디스플레이(16)에서 한 물체가 예를 들어 중심선(k)아래 중앙에 나타나면,위쪽 표시홈(1)에 대략적인 표시를 할 수 있습니다.그러나 센서 영역이 위쪽 표시홈 보다 약간 아래 쪽에 위치하므로,이 표시는 정확히 수직으로 연결되는 물체일 경우에만 정확합니다.

벽에 정확하게 물체의 위치를 표시하려면 탐지된 물체가 한쪽 바깥 모서리 아래에 놓일 때까지 측정공구를 왼쪽이나 오른쪽으로 움직입니다. 탐지된 물체가 디스플레이 (16)에서 예를 들어 오른쪽 점선 (g) 아래 중앙에 표시되면, 오른쪽 표시홈 (3)에 정확히 표시할 수 있습니다.

여러 측정 구간을 바꾸어 연속적으로 이동하면서 벽 내부에서 탐지된 물체의 경로를 확인할 수 있습니다 (Ⅱ그림 참조) (참조 „측정 결과 예시“, 페이지 241). 각 측정점을 표시하고 연결하십시오.

시작 버튼(11)을 누르면 탐지된 물체의 표시를 언제 든지 삭제하고 새로운 측정을 시작할 수 있습니다.

작동 모드의 변경

선택 버튼(10) 및 (12)을 사용해 다양한 작동 모드로 변경할 수 있습니다.

- 다음 작동 모드를 선택할 때는 선택 버튼(10)을 짧게 누릅니다.

240|한국어

- 이전 작동 모드를 선택할 때는 선택 버튼(12)을 짧게 누릅니다.

작동 모드를 선택하여 측정공구를 다양한 벽 재료에 맞게 조절할 수 있고, 필요에 따라 원하지 않는 물체 (벽돌의 중공)를 숨길 수 있습니다. 각 설정은 항상 디스플레이 표시 영역 (h) 에서 확인할 수 있습니다.

(유니버설 모드)(사전 설정)

작동 모드 (유니버설 모드)는 대부분 벽돌이나 콘크리트 작업에 적합합니다. 플라스틱과 금속성 물체 그리고 전선이 표시됩니다. 직경이 2 cm 이하인 벽돌의 중공이나 빈 플라스틱 파이프가 경우에 따라 표시되지 않을 수 있습니다. 최대 측정 깊이는 6 cm입니다.

(특수 콘크리트)

작동 모드 (특수 콘크리트) 는 특히 강철 콘크리트 작업에 적합합니다. 철근, 플라스틱 파이프와 금속 파이프 그리고 전선이 표시됩니다. 최대 측정 깊이는 15 cm입니다.

(패널 히팅)

작동 모드 (패널 히팅) 는 특히 금속 파이프, 금속 복합 파이프, 물이 주입된 플라스틱 파이프 및 전선 감지에 적합합니다. 빈 플라스틱 파이프는 표시되지 않습니다. 최대 측정 깊이는 8 cm입니다.

(건식 벽체)

작동 모드 (건식 벽체)는 건식 벽체(목재, 석고 보드 등) 내부의 각재, 금속 프레임 및 전선 감지에 적합합니다. 채워진 플라스틱 파이프와 각재는 동일하게 나타납니다. 빈 플라스틱 파이프는 표시되지 않습니다. 최대 측정 깊이는 6 cm입니다.

(속에 구멍이 있는 벽들)

(속에 구멍이 있는 벽들) 작동 모드는 다수의 에어 포켓이 있는 벽체에 적합합니다. 탐지 대 상은 금속 물체 및 전압 전선입니다. 감지 가능성은 상대 습도가 높은 경우(50% 초과), 헌저히 줄어들 수 있습니다.

플라스틱 파이프와 전압 전선은 감지되지 않습니다. 최대 측정 깊이는 6 cm입니다.

표시 종류의 변경

지침: 표시 모드 변경은 모든 작동 모드에서 가능합니다.

기본 표시 화면에서 접는 자 모드로 변경할 때는 선택 버튼 (10) 또는 (12)을 길게 누릅니다.

접는 자모드는 예를 들어 그림 D과 동일한 상황을 나타냅니다(균일한 간격의 철근 3개).접는 자모드에서는 탐지된 물체 중심 간의 간격을 계산할 수 있습니다.

(Ⅰ) 허용 천공 깊이 표시 아래에는 출발점부터 시작된 측정 구간이 표시됩니다(예시는 20.1 cm).

(h) 작동 모드 표시 위의 작은 스케일 안에 탐지된 3개 의 물체가 직사각형 형태로 표시됩니다.

지침:(l) 허용 천공 깊이 표시 및 (m) 재료 특성 표시는 모두 센서에서 검정색으로 표시된 물체와 관련된 것입니다.

기본 표시 화면으로 돌아가려면 선택 버튼 (10) 또는 (12)을 짧게 누릅니다.

지침: 측정 모드는 그대로 유지되고 표시만 변경됩니다!

설정 메뉴

설정 메뉴로 가려면 셋업 버튼(14)을 누르십시오.

메뉴에서 나가려면 시작 버튼(11)을 누릅니다. 이 시점에 선택된 설정이 유지됩니다. 촉정 과정을 위한 기본 표시 화면이가 작동됩니다.

메뉴 조종하기

아래로 내려 가려면 셋업 버튼(14)을 누릅니다.

값을 선택할 때는 다음과 같이 선택 버튼(10) 및 (12)을 누릅니다.

-선택 버튼 (10)으로 오른쪽 또는 다음 값을 선택합니다.

-선택 버튼(12)으로 왼쪽 또는 이전 값을 선택합니다.

(Language>(언어)

(Language>(언어)메뉴에서 메뉴의 언어를 변경할 수 있습니다.사전 설정 언어는 (영어)입니다.

(스위치 오프 시간)

(스위치 오프 시간) 메뉴를 통해 측정 과정이나 설정을 진행하지 않는 동안 측정공구가 자동으로 꺼지도록 타이밍을 설정할 수 있습니다. 사전 설정 타이밍은 <5 min>(5분) 입니다.

(조명 지속기간)

(조명 지속기간) 메뉴에서 디스플레이 (16) 조명이 켜지는 타이밍을 설정할 수 있습니다. 사전 설정 타이밍은 <30 sec>(30초) 입니다.

(밝기)

(밝기) 메뉴에서 디스플레이 조명의 밝기를 설정할 수 있습니다. 사전 설정 밝기는 (최대) 입니다.

(음향 신호)

(음향 신호) 메뉴에서 신호음 버튼 (13)으로 직접 끄지 않았을 때 측정공구의 신호음이 올려야 할 시간을 설정할 수 있습니다.

- (벽체)로 사전 설정된 경우: 버튼을 누를 때마다, 그리고 센서 영역 아래에 벽체가 있을 때마다 신호음이 울립니다. 또한 전류가 흐르는 전선이 있으면 짧은 신호음이 계속 울리는 경고음이 납니다.

- (전압 전선)설정시 버튼을 누를 때마다음향 신호가 울리고, 촉정공구가 전선 신호를 나타낼 경우 전압 전선에 대한경고 신호(짧은 음)가울립니다.

- (버튼 클릭) 설정 시 신호음은 버튼을 누를 때만 울립니다.

(디폴트 모드)

(디폴트 모드) 메뉴에서는 측정공구를 겪을 때 사전 설정되어 있는 작동 모드를 설정할 수 있습니다. 사전 설정 작동 모드는 (유니버설 모드) 입니다.

확장된 설정 메뉴

확장된 설정 메뉴로 가려면 측정공구가 끼진 상태에서 셋업 버튼(14)과 전원 버튼(15)을 동시에 누릅니다.

메뉴에서 나가려면 시작 버튼(11)을 누릅니다. 측정과정을 위한 기본 표시 화면이 작동되며 설정 내용이 유지됩니다.

메뉴 조종하기

아래로 내려 가려면 셋업 버튼(14)을 누릅니다.

값을 선택할 때는 다음과 같이 선택 버튼(10) 및 (12)을 누릅니다.

-선택 버튼(10)으로 오른쪽 또는 다음 값을 선택합니다.

-선택 버튼(12)으로 왼쪽 또는 이전 값을 선택합니다.

(장치 정보)

(장치 정보) 메뉴에는 측정공구, 예를 들면 (작동 시간) 등에 관한 정보가 제공됩니다.

(설정 복구) 메뉴에서 제조사측 설정을 복구할 수 있습니다.

측정 결과 예시

지침: 다음의 예시에서는 측정공구에 음향 신호가 켜져 있습니다.

센서 영역 내에 있는 물체의 크기와 깊이에 따라 이 물체에 전기가 흐르는지 여부를 정확히 확인하지 못할 수 있습니다. 이런 경우 디스플레이 (n) 에 ? 기호가 표시됩니다.

전압 전선(C그림 참조)

센서 영역 내에 전선 등 금속성, 전압성 물체가 위치합니다. 허용 천공 깊이는 1.5 cm입니다. 전선이 센서에 파악됨과 동시에 측정공구에서 전기가 흐르는 전선이 있다는 경고음이 납니다.

철근(D그림 참조)

센서 영역 내에 철근 등 자력성 물체가 있습니다. 물체 좌우로 센서 영역 외에 기타 물체가 있습니다. 허용 천공 깊이는 8.8 cm입니다. 측정공구에서 신호 음이 납니다.

동파이프(E그림 참조)

센서 영역 내에 동 파이프 등 금속성 물체가 있습니다. 허용 천공 깊이는 4 cm입니다. 측정공구에서 신호 음이 납니다.

플라스틱 또는 목재 물체(F그림 참조)

센서 영역 내에 비금속성의 물체가 있습니다. 표면 가까이에 플라스틱이나 목재로 된 물체가 있습니다. 측정공구에서 신호 음이 납니다.

넓게 퍼진 영역(G그림 참조)

센서 영역 내에 금속판과 같이 금속성의 넓은 면이 있습니다. 허용 천공 깊이는 2 cm입니다. 측정공구에서 신호 음이 납니다.

다수의 불분명한 신호(H-I그림 참조)

기본 표시 화면에 아주 많은 물체가 보이면 벽이 여러 중공(속에 구멍이 있는 벽돌)으로 된 경우일 수 있습니다. 중공을 폭넓게 제거하려면 작동 모드 <Hollow

block>(속에 구멍이 있는 벽돌)로 변경하십시오.그래도 여전히 많은 물체가 보이면 비스듬히 하여 여러 차례 측정을 하고 벽에 보이는 물체를 표시하십시오. 비스듬한 표시는 중공을 나타내며 선으로 된 표시는 물체가 있다는 것을 의미합니다.

고장-원인 및 대책

고장 원인 해결방법
측정공구를 켜 수 없습니다.	배터리가 방전되었습니다	배터리를 교환합니다
	배터리 전극의 방향이 옳지 않습니다	배터리의 위치를 확인하십시오
측정공구가 켜진 상태이나 반응하지 않습니다.		배터리를 뱔다가 다시 끼우십시오
	측정공구가 너무 뜨겁거나 차가운 상태입니다	허용 온도 범위가 될 때까지 기다리십시오

Bosch Power Tools 1 609 92A 4G0 | (22.08.2018)

242|한국어

고장 원인 해결방법

디스플레이 표시:(바퀴 미끄러짐)		바퀴가 벽에 닿지 않습니다.	시작 버튼 (11) 을 누르고 측정공구가 움직이는 동안 아래의 두 바퀴와 벽의 접촉 상태에 유의하십시오. 벽면이 평평하지 않을 경우 바퀴와 벽면 사이에 얇은 판지를 끼우십시오
디스플레이 표시:(너무 빠름)		측정공구를 너무 빨리움직입	시작 버튼 (11) 을 누르고 측정공구를 천천히 벽 위쪽에서 움직이십시오.
[25Y7]함)		(온도 범위를 초과	허용 온도 범위가 될 때까지 기다리십시오
됨)		(온도 범위에 미달	허용 온도 범위가 될 때까지 기다리십시오
호 감지됨)		(강력한 무선 신	측정공구가 자동으로 꺼집니다. 가능하면 WLAN, UMTS, 공항 레이더, 송신 전주 혹은 전자 레인지 등방해가 되는 전파를 제거하고, 측정공구를 다시켜십시오.

보수 정비 및 서비스

보수 정비 및 유지

▶ 측정공구를 사용하기 전에 항상 점검하십시오. 눈

에 뜨는 손상이 있거나 측정공구 내부의 부품이 느슨한 경우 안전한 기능이 보장되지 않습니다.

안전하고 성공적인 작업을 하려면 측정공구를 항상 깨끗하고 건조한 상태로 유지하십시오.

측정공구를 물이나 다른 액체에 넣지 마십시오.

오염된 부위는 마른 부드러운 천으로 깨끗이 닭으십시오. 세척제 또는 용제를 사용하지 마십시오.

점검 덧개(7)가 제대로 달혔는지향상 확인하십시오. 점검 덧개는 보쉬 전통 공구의 공인 서비스 센터에서만 열수 있습니다.

반드시 측정공구를 함께 공급된 안전 케이스에 넣어 보관하고 운반하십시오.

수리 시 측정공구를 보호 가방에 넣어서 보내 주십시오.

AS 센터 및 사용 문의

AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다.

- www.bosch-pt.com

보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서리에 관한 질문에 기꺼이 답변 드릴 것입니다.

문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10자리의 부품번호를 알려 주십시오.

콜센터

080-955-0909

처리

측정공구, 충전용 배터리/배터리, 액세서리 및 포장은 친환경적으로 재활용됩니다.

측정공구 및 충전용 배터리/배터리를 가정 용 쓰레기에 버리지 마십시오!

오직 EU 국가에만 해당:

더이상사용할수 없는 측정공구 및 결함이 있거나 사용한 충전용 배터리/배터리는 유럽 가이드라인 2012/19/EU 및 유럽 가이드라인 2006/66/EC에 따라 분리 수거하여 환경 규정에 맞춰 재활용해야 합니다. 해당 무선설비는 전파혼신 가능성이 있으므로 인명 안전과 관련된 서비스는 할 수 없습니다.

الأجزاء المصورة
