HHBS 9.4F LM X - Ас үй сорғысы Hotpoint Ariston - Тегін пайдаланушы нұсқаулығы

Бренд	Hotpoint Ariston
Модель	HHBS 9.4F LM X
Өнім түрі	Ас үй сорғышы
Ені	89,8 см (немесе нұсқасына қарай 59,8 см)
Тереңдігі	45 см
Биіктігі (телескопиялық)	61,9 - 114,7 см
Шығару құбырының диаметрі	15 см (12 см бейімделеді)
Электр қоректенуі	220-240 В, 50 Гц
Жұтылатын қуат	Көрсетілмеген, тақтайшаны қараңыз
Жылдамдықтар саны	3
Жарықтандыру	Жарықдиодты, уәкілетті қызметпен ауыстыру
Май сүзгілері	Металл, ыдыс жуғыш машинада жууға болады (жылдам цикл, төмен температура)
Көмір сүзгісі	4 ай сайын ауыстыру, жууға болмайды
Қауіпсіздіктің ең аз қашықтығы	50 см (электр плита), 65 см (газ/аралас)
Орнату түрі	Сорғыш (сыртқа шығару) немесе сүзгілі (рециркуляция) қосымша жиынтықпен
Басқару элементтері	Түймелер: жарық қосу/өшіру, тоқтату/жылдамдық 1, жылдамдық 2, жылдамдық 3
Ұсынылатын күтім	Сыртқы тазалау дымқыл шүберекпен және бейтарап жуғыш затпен; майға қарсы сүзгілерді айына бір рет
Қорғаныс дәрежесі	Көрсетілмеген, тұрмыстық қолданыс
Шығарылған елі	Көрсетілмеген
Кепілдік	Кепілдік кітапшасын қараңыз
Жөндеу мүмкіндігі	Қосалқы бөлшектер сатудан кейінгі қызмет арқылы қолжетімді (сүзгілер, жарықдиодты шамдар)
Сәйкес келетін стандарттар	EN/IEC 60335, EN/IEC 61591, EN 55014 т.б.

Жиі қойылатын сұрақтар - HHBS 9.4F LM X Hotpoint Ariston

Май сүзгілерін қалай тазалау керек?

Металл сүзгілер айына бір рет қолмен агрессивті емес жуғыш затпен немесе ыдыс жуғыш машинада төмен температурада және жылдам циклде жуылады. Жуу түсінің өзгеруіне әкелуі мүмкін, бірақ өнімділікке әсер етпейді.

Көмір сүзгісін қашан ауыстыру керек?

Көмір сүзгісін ең көбі 4 ай сайын ауыстыру керек (немесе қанықпа индикаторы болса, соған сәйкес). Оны тазалау немесе қалпына келтіру мүмкін емес.

Сорғыш пен плита арасындағы қашықтық қандай болуы керек?

Ең аз қашықтық электр плиталары үшін 50 см, газ немесе аралас плиталар үшін 65 см. Егер үлкенірек қашықтық көрсетілсе, плита өндірушісінің нұсқауларын орындаңыз.

Сорғыш жұмыс істемесе не істеу керек?

Электр қоректенуін, жылдамдықтың таңдалғанын және электр қуатының тоқтамағанын тексеріңіз. Ашаны 5 секундқа ажыратып, қайта жалғаңыз. Мәселе сақталса, сатудан кейінгі қызметке хабарласыңыз.

Сорғышты рециркуляция нұсқасында қолдануға бола ма?

Иә, сорғышты белсенді көмір сүзгі жиынтығын (бөлек сатылады) орнату арқылы сүзгілі (рециркуляция) нұсқасында пайдалануға болады. Өзгерту нұсқаулары нұсқаулықта берілген.

Жарықдиодты шамдарды қалай ауыстыру керек?

Жарықдиодты шамдар біріктірілген. Ауыстыру үшін уәкілетті техникалық қолдау қызметіне хабарласыңыз. Оларды өзіңіз ауыстыруға тырыспаңыз.

Қандай тазалау құралдарын қолдану керек?

Тек дымқыл шүберекті бейтарап сұйық жуғыш затпен қолданыңыз. Абразивті заттардан, алкогольден, қатты тазалау құралдарынан және бу тазалағыштардан аулақ болыңыз.

Сорғыш пайдалану кезінде өздігінен өшіп қалады, неге?

Бұл электр қуатының тоқтауына немесе ажыратқыштың іске қосылуына байланысты болуы мүмкін. Қоректену мен электр щитін тексеріңіз. Мәселе қайталанса, маманға хабарласыңыз.

Орнату процедурасы қандай?

Орнатуды білікті персонал жүргізуі керек. Қауіпсіздік қашықтықтарын сақтаңыз, берілген бұрандаларды қолданыңыз және шығару құбырының (сорғыш нұсқасы болса) дұрыс диаметрде екеніне көз жеткізіңіз. Құрылғыны толық орнатқанға дейін қоспаңыз.

Сорғыштың қоршаған ортаға әсерін қалай азайтуға болады?

Пісіру кезінде ең төменгі жылдамдықты қолданыңыз және сорғышты бірнеше минут жұмыс істеуге қалдырыңыз. Жылдамдықты тек қатты түтін болғанда арттырыңыз. Көмір сүзгілерін үнемі ауыстырып, май сүзгілерін тазалаңыз. Ұсынылған ең үлкен құбыр диаметрін пайдаланыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ HHBS 9.4F LM X Hotpoint Ariston

КК Пайдалану нускауы

AR طرق الاستعمال

Hotpoint

ARISTON

• Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік куат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.
• Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.
  • Бул кұрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі түлғалар немесе тәжірибесі мен білімі жоқ түлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, вықтимал қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады.

Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол бермеу керек.

• Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды.
• Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.
- Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орынданыз.
- Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді
- ұстанбау нәтижесінде өрт туындауы мүмкін. Тамақты тікелей сорғыш астында жандыруға қатаң тыйым салынады.
- Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.
Ашык жалынды пайдалану сүзгілер үшін зиян және өрт қаупін туындатуы мүмкін, сондықтан оған ешкашан жол бермеу керек.
Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап қуыру қажет.
САК БОЛЫНЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.
• Орнату толык аякталмайынша кұрылғыны электр желісіне қоспаңыз.
- Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді мұқият орындау маңызды.
- Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырманыз.
- Торлары тиісті түрде бекітілмеген сорғышты ешкашан пайдаланбаныз.
- Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаныз.

• Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз.
• Бурандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.
• Кумэндансаңыз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған түлғага хабарласыңыз.

ECKEPTY!

• Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауінтерге әкелуі мүмкін.
• Бағдарламалаушымен, таймермен, бөлек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз.

Өте жас балалар (0-3 жастағы) құрылғыға жақындамауы тиіс. Жас балалар (3-8 жастағы) үздіксіз бақылаусыз құрылғыдан аулақ болуы тиіс.

АБАЙЛАНЫЗ: бул кұрылғы таймер немесе бөлек қашықтан басқару жүйесі сияқты сыртқы қосу-өшіру кұрылғысымен пайдалануға арналмаған.

Бул курылғы кәсіби қолданыска арналмаған. Бул курылғыны сыртта пайдаланбаңыз.

Курылғыны екі немесе одан көп адам ұстауы және орнатуы керек, әйтпесе жаракат алу қаупі болады.

Орнатуды, сонымен қатар су беру желісін (eger болса), электрлік желілерді жалғауды және жәндеу жұмыстарын білікті маман орындауы тиіс.

Орнатылған соң, қаптамадан қалған қокыстарды (пластик, пенопласт бөлшектер және т.б.)балалардың қолы жетпейтін жерде сақталуы тиіс, әйтпесе жұтып қою қаупі туындайды.

Егер ылғалды немесе жалаң аяқ болсаңыз, бүл кұрылғыны пайдаланбаңыз.

Бумен тазалау құрылғыларын ешкашан пайдаланбаңыз, әйтпесе электр тогына түсу қаупі болады.

Каптама 100% кайта өндеуге болатын материалдан түрады және ол кайта өндеуге жіберу таңбасымен

белгіленген

Қақпак осы кітапшада көрсетілген суреттерден өзгеше больп көрінуі мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату нускаулары бірдей болады.

Дайындаушы аспапты пайдалану барысында бул нускауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен закым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

• Кезкелген уакытта бул нүсқаумен пайдалану үшін ақтаған маңызды. Буйым сатылған,тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.
• Нускауды мукият оқыңыз: онда бүйамды қондыру, пайдалану және қауыпсіздік жәнінде маңызды мәлімет бар.
• Буйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешкандай да езгерістер жасамаңыз.

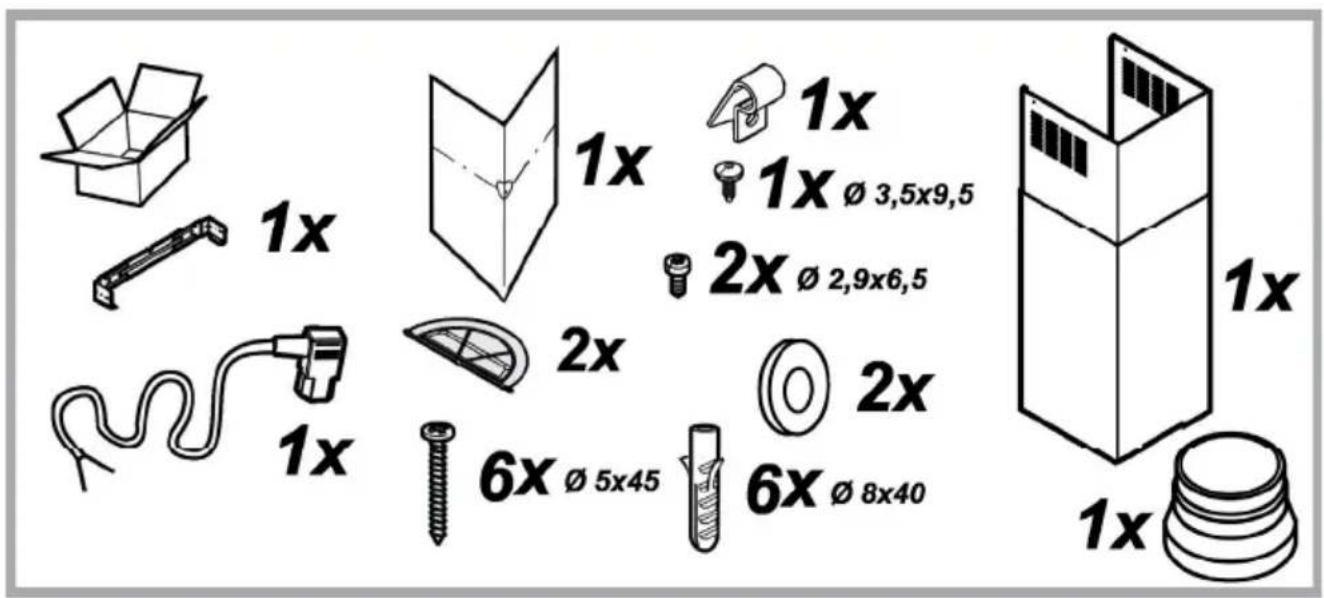

• Орнатуды орындамас бурын берілген барлық кұрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бурын делдалға хабарласыңыз.

Сорғыштың томенгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 50см, ал газ немесе біріктірілген плиталар үшін 65см ден кем болмауы тиіс.

Егер нүсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны іескеріңіз.

ЭЛЕКТР БАЙЛАНЫСЫ

Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректердей кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп түрган ережелерге сәйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ECKEPTY!

қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз.

Егер кабель ашамен бірге берілмесе, сымдарды мына кестеге сай жалғаңыз:

Электр кернеуі және жилігі

Түтін тартқыштың ішіндегі тактайда көрсетілген көрнеуді караңыз.

Сым жалғау

N : көк (бейтарап)

L:коңыр (фаза)

Куат кабелін ауыстыру

Суыру қалпағы арнайы нәр беруші сымжелімен жабдықталған. Сымжелі бұзылған жағдайда оны ауыстыру үшін тиісті қызмет көрсету орталықтарына барыңыз.

АУА ТАРТУ САНЫЛАУЫ

(сору нускалары үшін)

Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец).

Қабыргадағы сорғыш кұбырлары мен кемдеу диаметрдегі тесікті пайдалану, сору қуатын нашарлатып, үүрілдеуін қүшейтеді.

! Кажетті минималды ¥зындықтағы түтікті қолданыңыз.
! Барынша көп ілімі бар түтікті қолданыңыз (иілімнің максимальды бұрышы: 90°).
! Тутіктің көлденен қимасында тубегейлі өзгерістерді болдырманыз.
! Бул ережелер орындалмаған жағдайда компания өшбір жауапкершілікті көтермейді.

! Пеш какпағы сору нусқасында пайдалануға дайын.

Какпакты сүзгілеу функциясы бар нускада пайдалану ушін арнайы САЙМАНДАР ЖИНАФЫ орнатылуы тиіс.

Осы нускаулықтың бірінші беттерінде САЙМАНДАР ЖИНАФЫНЫІН жабдықталғандығын немесе жеке сатып алу қажеттігін тексеріңіз.

Ескертпе: Жабдыкталған болса, қақпаққа кейбір жағдайда қосымша белсендірілген көмір сүзгілеу жүйесін орнату қажет болуы мүмкін.

Түтік арқылы бағыттау нұсқасы

Бу сыртка біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.

ECKEPTY!

Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен тендес болу керек.

ECKEPTY!

Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.

Сүзгі нүсқасы

Ол үшін бір көмір сүгісі қажет, оны әдеттегі сатушылардан алуға болады.

Сузгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жі беру алдыда оны май мен істерден тазартады.

БАСКАРУ ЭЛЕМЕНТТЕРИ

Суыру желдеткішнің жылдамдығын бақылау үшін және плитаның үстіне жарық түсіру үшін, суыру қалпағы басқару қалқанымен жабдықталған.

Тазалау үшін ТЕК бейтарап жуғыш затпен

суланған арнайы шуберекті пайдаланыңыз.

Майды тазарту сүзгілеріне техникалық қызмет көрсету

Ас дайындаудағы май бөлшектерін ұстап қалады.

Фильтрді ай сайын жуғыш заттармен қолмен немесе төмен температурада және үнемді жуу цикліндегі ыдыс жуғыш машинасында тазалап тұру керек (немесе фильтрді қанықтыру жүйесі, егер сіздің үлгіде болса, берілген қажеттілікті көрсеткен жағдайда).

Майды тазалау фильтрі ыдыс жуғыш машинасымен жуғанда өңсізденуі мүмкін. Бірақ оның тазалау сипаты мүлде өзгермейді.

Май сүзгісін алып тастау үшін серіппелі босату түтқасын тартыңыз

Көмір сүзгісіне қызмет көрсету

Ас пісірген кезде жарамсыз істі устап қалады.

Көмір фильтрінің қанығуы, асүйдің түрі мен көмір фильтрінің жүйелі тазаланыллына байланысты узак уакыт қолданғаннан кейін болады. Қандай жағдай болмасын, картриджді кемінде 4 ай сайын ауыстырып түру қажет (немесе фильтрдің қанығу индикатор жүйесі, егер сіздің моделіңізге орнатылған болса, ауыстырудың қажет екенін көрсеткен жағдайда).

Жууға немесе қалпына келтіруге БОЛМАЙДЫ.

Курастыру

Көмір сүзгісін қакпақтың алдымен металл деңес жерінің артына, одан кейін алдына екі түймемен іліңіз.

Бөлшектеу

Көмір сүзгісін қақпаққа 90° бұрышында ұстайтын түтқаларды бұру арқылы алып тастаңыз.

Корпус жарык диод технологиясына негізделген жарык жуйесімен жабдыкталған.

Жарык диодтары онтайлы жарыкты, өдеттеп шамдардан 10 есе артык узактыкты камтамасыз етеді және 90% электр энергиясын сақтауға мүмкіндік береді.

Ауыстыру үшін техникалық қызмет көрсету бөліміне хабарласыңыз.

ЖОЮ

Электрлік және электрондық аспаптарды қайта пайдаға асыру жәніндегі 2012/19/ЕС Европалық директивке (WEEE) сәйкес берілген өнім танбаланды.

Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізу ді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама құжаттағы таңбасы берілген аспапты қайта пайдаға асыруда әдеттегі түрмыстық қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек.

Бузуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс.

Бүндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкенен ала аласыз.

Курылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

- Kayıncızdık: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Коршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Эзірлеуді бастағанда қакпақты ең аз жылдамдықпен қосыңыз және өзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

АКАУЛЫКТАР

Егер құрылғының бір бөлігі дұрыс жұмыс істемесе, Техникалық қызмет көрсету бөліміне қоңырау шалмас бұрын келесі әрекеттерді орынданыз:

Төмендегілерді тексерініз:
- Куат ажыратылмаған.
-Жылдамдык тандалған.

• К акпақ жеткіліксіз қызмет атқарса:

Төменdegілерді тексеріңіз:
- Тандалған мотор жылдамдығы босатылған түтін мен будың мөлшері үшін жеткілікті.
- Асүй ауа кірісі үшін жеткілікті желдетіледі.
- Көмір сүзгісі тозбаған (какпак сүзу нүскасында).

• Какпак қалыпты әрекет барысында өшірілсе:

Төменdegілерді тексерініз:
- Куат ажыратылмаған.
- көп полюсті ажырату курылғысы өшірілмеген.

Егер қакпак тиісінше жұмыс істемесе, оны сымды тарту арқылы желілік розеткадан 5 секундқа қысқа уақытқа ажыратыңыз. Содан кейін оны қайтадан жалғаныз да, Техникалық қолдау қызметіне хабарласу алдында қайта қосып көріңіз.

ТЕХНИКАЛЫК ДЕРЕКТЕР

Биіктігі (см)		Ені (см)	Терендігі (см)	Түтін шығару құбыры Ø (см)
[өкөү]	61,9-114,770,6-114,7	89,8 45 15 - 12	2,5 - 12
[зөтө]	61,9-114,770,6-114,7	59,8 45 15 - 12	2,5 - 12

Өніммен бірге берілмеген құрамдастар

Қауіпсіздік нұсқаулығын, пайдалану нұсқаулығын, техникалық деректер парағын және электр деректерін келесідей жуктеп алуға болады:

• Веб-сайтымызга кіру: docs.hotpoint.eu
• QR кодын пайдалану
• Болмаса, Сатудан кейінгі қызмет көрсету орталығымен хабарласу (телефон нөмірін кепілдік буклетінен көріңіз). Сатудан кейінгі қызмет көрсету орталығымен хабарласкан кезде, әнімнің деректер тактайшасындағы кодты беріңіз.
