ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ LFP516K ELECTROLUX

КК Қолдану туралы нұсқаулары | Пештің сөрғыш қондырғысы 122

Electrolux компаниясына кош келдініз! Кұрылғымызды таңдағаныңызға ракмет.

Пайдалану туралы акпаратты, кітапшаларды, ақаулықты жою құралы, қызмет көрсету және жәндеу туралы акпаратты мына жерден алыңыз: www.electrolux.com/support

Өндіруші ескертусіз өзгеріс енгізу құқығына ие.

МАЗМУНЫ

1. КАУІПСІЗДІК АҚПАРАТЫ..... 122
2. КАУІПСІЗДІК ТУРАЛЫ НУСКАУЛАР.....125
3. OPHATY....126
4. ОНИМ СИПАТТАМАСЫ.....126
5. КУНДЕЛІКТІ ПАЙДАЛАНУ.... 127
6. КУТУ ЖЭНЕ ТАЗАЛАУ 128
7. АКАУЛЫКТАРДЫ ЖОЮ.... 129
8. КОРШАГАН ОРТАФА КАТЫСТЫ ЖАФДАЙЛАР....130

1. ⚠️KAУІПСІЗДІК АҚПАРАТЫ

Құрылғыны орнатып іске қолданар алдында бірге жеткізілген нұсқауларды мұқият оқып шығыңыз. Дұрыс орнатпау немесе пайдаланбау нәтижесінде орын алған жаракат немесе зақымға өндіруші жауапты емес. Нұсқаулықтарды кейін қарап жұру үшін әрқашан қауіпсіз және қол жетімді жерде сақтаңыз.

1.1 Балалар мен әлсіз адамдардың қауіпсіздігі

- Бүл құрылғыны 8 жастан асқан балалар мен дене, сезім не ақыл-ой қабілеттері шектеулі не тәжірибесі аз адамдар өз қауіпсіздігін қамтамасыз ететін адамның қадағалауы не құрылғыны қауіпсіз қолдану бойынша берген нұсқауына сүйеніп, дұрыс қолданбау салдарын түсінсе, онда қолдануына болады. 8 жасқа толмаған балалар мен мүмкіндіктері өте шектеулі мүгедек адамдарды басқалар қадағаламаған жағдайда құрылғыдан алыс ұстау керек.

• Балалардың құрылғымен ойнамауын қадағалау керек.

• Барлық орам материалдарын балалардан алыс ұстап, қоқыска тиісті түрде тастау керек.
• Кұрылғы жұмыс істеп түрғанда, балалар мен үй жануарларын алыс ұстаңыз.
• Балалар құрылғыны жәндеу және тазалау жұмыстарын бақылаусыз орындамауы керек.

1.2 Жалпы қауіпсіздік

• Бүл құрылғы үйде пештердің, тағам пісіргіштердің және сол тәрізді басқа да пісіру құралдарының үстіне орналастырып қолдануға арналған.
• Бүл құрылғы ішкі ортада бір отбасының тұрмыстық пайдалануына арналған.
• Бул кұрылғыны кеңселерде, қонақүй бөлмелерінде, төсек пен таңғы ас берілетін қонақ бөлмелерінде, ферма үйлерінде және мұндай пайдалану (орташа) түрмыстық пайдалану деңгейлерінен аспайтын басқа ұқсас түрғын жайда пайдалануға болады.
• Кандай да бір жөндеу жұмысын орындар алдында құрылғыны қуат көзінен ажыратыңыз.
• САКТЫК ЕСКЕРТУ: Алмалы бөлшектерді пісіру кұрылғыларымен бірге пайдаланғанда ысып кетуі мүмкін.
• Кұрылғымен бірге жеткізілген бекіту бұрандаларын ғана қолданыңыз, егер жеткізілмесе, орнату нұсқауларында ұсынылған бұрандаларды пайдаланыңыз. Құрылғыны орнату талаптарына сәйкес ыңғайлы және қауіпсіз жөрге орнатыңыз.
• ЕСКЕРТУ: Бұрандалар немесе бекіту құрылғысы осы нұсқауларға сәйкес орнатылмаса, ток соғу қауіптеріне әкөлуі мүмкін.
• Кұрылғыны бекіту үшін желімдерді пайдаланбаңыз.
  • Табалар қойылған пештің беті мен құрылғының төменгі бөлігіне дейінгі ең аз қашықтық, пешке немесе құрылғыға арналған орнату нұсқауларында өзгеше көрсетілмесе, кем дегенде 65 см болуға тиіс.

- Ауаны шығару жөргілікті нормативтік актілердің талаптарына сәйкес келуі керек.

• Газ немесе баска жанармай қолданатын құрылғылардан, сонымен қатар ашық оттан бөлінетін газдар бөлмеге қайта кірмес үшін, құрылғы орнатылған бөлменің жақсы желдетілуін қамтамасыз етіңіз.

- Желдету саңылауларының бітеліп қалмағанын және құрылғы жинаған ауа басқа құрылғылардан келетін түтін мен буды тартатын жүйеге (орталықтан жылыту жүйелері, термосифондар, су жылытқыштар және т.б.) тасымалданбағанын тексеріңіз.

• Кұрылғы басқа құрылғылармен бірге іске қосылғанда, бөлмедегі ең үлкен вакуум 0,04 мбар-дан аспау керек.

- Егер куат сымы зақымдалса, ток соғу қаупін болдырмау үшін, оны өндіруші немесе оның уәкілетті қызмет көрсету орталығы не сол сияқты білікті маман ауыстыруы тиіс.

- Егер сым жинағы зақымдалса, оны өндірушіден немесе оның уәкілетті қызмет көрсету орталығынан алуға болатын арнайы сым жинағына ауыстыру керек.

• Кұрылғы куат көзіне тура қосылған болса, құрылғыны электр желісінің барлық полюстерінен ажыратуға мүмкіндік беретін түйықтағыш құрылғымен жабдықталуы керек. Тоқтан толық айыру жұмыстарын Ⅲ-ші асқын кернеу санатында көрсетілген жағдайларға сай іске асыру керек. Ажырату құралын сымдарды өткізу ережелеріне сай бекітілген сымдарға біріктіру керек.

- Кұрылғының астына фламбе тәсілімен ас пісіруге болмайды.

- Қауіпті немесе жарылғыш материалдарды және буларды пайдаланбаңыз.

- Кұрылғының бетіндегі материалдың сапасы түспес үшін жұмсақ шүберекпен мезгіл-мезгіл тазалаңыз.

• Кұрылғының бетін тазалау үшін бумен тазалау құралын, сулы спрейді, қатты жеміргіш заттарды немесе өткір

темір құралдарды пайдаланбаңыз. Бейтарап жуғыш заттарды ғана қолданыңыз.

• Өрт шықпас үшін май жинайтын сүзгілерді (кемінде 2 айда бір рет) және құрылғыға жиналған майларды тазалаңыз.
  • Кұрылғының ішін шүберекпен тазалаңыз.

2. ҚАУІПСІЗДІК ТУРАЛЫ НЎСҚАУЛАР

2.1 Орнату

АБАЙЛАНЫЗ!

Жаракат алу, электр қатері, күйіп қалу, өрт қаупі, құрылғыны бүлдіріп алу қаупі бар.

• Осы кұрылғыны тек білікті маман ғана орнатуға тиіс.
• Бүлінген құрылғыны орнатпаңыз немесе іске қоспаңыз.
• Кұрылғымен бірге жеткізілген орнату нұсқауларын орынданаңыз.
• Кұрылғы ауыр болғандықтан, орнынан жылжытқан кезде әрқашан абай болыңыз. Әрқашан қауіпсіздік қолғабы мен бітеу аяқ киім киіңіз.
• Кұрылғыны орнатпас бұрын барлық орам материалдарын, жапсырмасын және қорғаныш үлдірін алыңыз.
• Ауа тартқыш құрылғыны, егер қабырға орнатуға арнайы рұқсат берілмесе, онда орнатпаңыз.

2.2 Электртоғына косу

АБАЙЛАНЫЗ!

Өрт және электр қатеріне ұшырау қаупі бар.

• Электртоғына қосу жұмыстарының барлығын білікті электрші ғана іске асыруы керек.

• Техникалық ақпарат тактасындағы параметрлердің негізгі куатпен жабдықтау желісіндегі электр параметрлеріне сәйкес келетініне көз жеткізіңіз.

• Егер ( ) белгішесі техникалық ақпарат тақтайшасында жазылмаса, құрылғыны жөрге түйықтау қажет.
  • Эркашан дұрыс орнатылған, сокқыға төзімді розетканы қолданыңыз.

• Электр сымдарының оратылуына жол бермеңіз.
• Көп тармақты адаптер мен үзартқыш сымды қолданбаңыз.
• Егер розетка бекітілмеген болса, ашаны жалғамаңыз.
  • Кұрылғыны ажырату үшін электр сымынан тартпаңыз. Әрдайым қорек ашаны қолмен тартып шығарыңыз.
• Ток жүріп түрған және гидроизоляциясы бар бөлшектерді электр қатерінен қорғау үшін құралсыз алынбайтын етіп мықтап орнату керек.
• Кұрылғының дұрыс орнатылғанықа көз жеткізіңіз. Бос әрі дұрыс емес электр желісінің сымы ағытпаны тым ысытып жіберүі мүмкін.
• Курылғыны орнатқаннан кейін қосыңыз. Орнатып болғаннан кейін электр желісіне қол жеткізуге болатынына көз жеткізіңіз.

2.3 Пайдалану

АБАЙЛАНЫЗ!

Жаракат алу, күйіп қалу және ток соғу қаупі бар.

• Бүл тек тағам пісіруге арналған құрылғы. Құрылғыны басқа мақсатта қолданбаңыз.
  • Бул кұрылғының техникалық сипаттамасын өзгертпеніз.
  • Кұрылғыны дымқыл қолдармен немесе суға тиіп түрғанда пайдаланбаңыз.

• Тек құрылғымен бірге қамтамасыз етілген аксессуарларды ғана пайдаланыңыз.
  • Тамакты тоңмайға немесе майға пісіріп, күырғанда қызған заттарды немесе оттың жалынын алыс ұстаңыз.

• Ашык электр грильдерін пайдаланбаныз.
  • Кұрылғыны сақтау орны үшін пайдаланбаңыз.
• Кұрылғының жарығына тікелей қарау үшін үлкейткіш әйнекті, дүрбіні немесе баска да оптикалық құралдарды пайдаланбаңыз.
• Егер кұрылғы басқа кұрылғылармен жұмыс істесе, ең көп түзілетін қысым 4 Па (4x10–5 бар) шамасынан аспауы керек.

2.4 Сервис

• Кұрылғыны жәндеу үшін үәкілетті қызмет көрсету орталығына хабарласыңыз. Тек ғана фирмалық қосалқы бөлшектерді қолданыңыз.
- Осы өнімнің ішіндегі шам(дар) мен шамдардың қосалқы бөлшектері жеке

сатылады: Бул шамдар температура, діріл, ылғалдылық сияқты төтенше физикалық жағдайларға түрмыстық құрылғылардың қарсы тұруына немесе құрылғының жұмыс жағдайы туралы сигнал беруге арналған. Олар басқа қолданбаларда пайдалануға арналмаған және тұрғын үйлерді жарықтандыруға сәйкес келмейді.

2.5 Коңыска тастау

АБАЙЛАНЫЗ!

Жаракат алу немесе түншығу қаупі бар.

• Кұрылғыны утилизациялау жолы туралы акпарат алу үшін муниципалды органға хабарласыңыз.
  • Курылғыны электр желісінен ажыратыңыз.
• Кұрылғыға жақын орналасқан электр кабелін кесіп, утилизациялаңыз.

3. OPHATY

АБАЙЛАНЫЗ!

Қауіпсіздік тарауларын қараңыз.

3.1 Орнату нускаулары

Құрылғыны орнату туралы толық ақпарат алу үшін жеке ұсынылған орнату кітапшасын қараңыз.

4. ОНИМ СИПАТТАМАСЫ

Функция Сипаттамасы
1	Шам Шамдарды қосады және өшіреді.
2	Бірінші жылдамдық/Өшірулі Мотор бірінші жылдамдық деңгейіне ауысады. Екінші рет басқан кезде құрылғы өшіріледі.
3	Екінші жылдамдық Мотор екінші жылдамдық деңгейіне ауысады.
4	Ушінші жылдамдық Мотор үшінші жылдамдық деңгейіне ауысады.
5	Сүзгі туралы хабарландыру Көмір сүзгісін ауыстыру не тазалау және май сүзгісін тазалау қажет екенін еске салады.

5. КУНДЕЛІКТІ ПАЙДАЛАНУ

Төменdegі кестеге сәйкес ұсынылған жылдамдықты тексеріңіз.

01 Тамакты жылытканда, какпак жабылған ыдысты қолданып пісіргенде.

2 Бірнеше пісіру аймақтарында немесе оттықтарда қакпағы жабық ыдыста тамақ пісіргенде, баппен куырғанда.

3 Көп мөлшерdegі тағамдарды қақпаксыз қайнатқанда және құырғанда, бірнеше пісіру аймағында немесе оттықтарда пісіргенде.

i

Тағамды пісіруге дейін және кейін ауа тартқышты шамамен 15 минут қосып қоюға кеңес беріледі.

Кұрылғыны белсендіру

ауа тарткыш құралды пайдалану үшін:

1. Курылғыны қосу үшін бірінші жылдамдық түймесін 01 басыңыз.
2. Керек болса, кажетті түймешікті басып, жылдамдыкты өзгертіңіз.

Кұрылғыны сөндіру

Кұрылғыны сөндіру үшін бірінші жылдамдық түймешігін қайта басыңыз.

Жарыктандыру

i

Ауа тартқыштың шамы басқа ауа тартқыш функцияларынан тәуелсіз жұмыс істейді.

Жарыктандыруды белсендіру және өшіру

Пісіру бетін жарыктандыру үшін түймесін түртіңіз.

Шамдарды өшіру үшін ғүймесін қайта басыңыз.

5.2 Сүзгі туралы хабарландыру

Сүзгінің ескерту сигналы көмір сүзгісін ауыстыру не тазалау және май сүзгісін тазалау қажет екенін еске салады. Май сүзгісін тазалау керек болса, сүзгінің индикаторы ғустермен 30 секунд бойы жанады. Көмір сүзгісін ауыстыру не тазалау қажет болса, сүзгінің индикаторы ғустермен 30 секунд бойы жыпылықтайды.

i

«Куту және тазалау» тарауындағы «Май сүзгісін тазалау» тармағын қараңыз.

i

Күтім мен тазалау тарауында көмір сүзгісін тазалау немесе көмір сүзгісін ауыстыру туралы қараңыз.

Функцияны қалпына келтіру үшін 3 түймесін 3 секунд бойы басыңыз.

Функцияны белсендіру немесе ажырату үішн:

1. Курылғыны өшіріңіз.

2. Функцияны белсендіру үшін белгісін 3 секунд бойы басыңыз.

Егер функция белсендірілсе, индикаторы тусте екі рет жыпылыктайды.

1. Функцияны ажырату үшін 2 дүймесін 3 секунд бойы басыңыз.

Егер функция ажыратылса, индикаторы тусте бір рет жыпылыктайды.

6.1 Тазалау туралы ескертпелер

Жуғыш заттар

Абразивті жугыш заттарды және щеткаларды пайдаланбаңыз.

Кұрылғының бетін жұмсақ шүберекпен, жылы сумен және жұмсақ жұғыш затпен тазалаңыз.

Эзірлеуден кейін құрылғының кейбір бөліктері қызуы мүмкін. Дақтарды болдырмау үшін құрылғыны салқындатып, таза шүберекпен немесе қағаз сулгілермен құргату керек.

Дактарды жумсак жуғыш затпен тазалаңыз.

Тутін шығарғышты таза ұстаңыз

Құрылғының бетіндегі материалдың сапасы темендемеуі үшін ұрылғыны ай сайын тазалап тұрыңыз.

İшіндегі және май сүзгілеріндегі майды муқият тазалаңыз. Жиналған май немесе баска қалдық өртке әкелуі мүмкін.

Сузгі туралы хабарландыру қосулы кезде сүзгілерді тазалау туралы нұсқауларды орындаңыз. «Қүнделікті пайдалану» тарауын қараңыз.

Kəmɪp cγzrgici

Көмір сүзгісінің толу уакыты тағам пісірудің түрі мен май сүзгісінің қаншалықты жиі тазаланғанына байланысты болады. Аксессуармен бірге берілетін кітапшаны қараңыз.

6.2 Май сүзгісін тазалау

Сүзгілерді орнату үшін қарама-қарсы жақтарында қыскыштар мен қадауштар пайдаланылған.

Сүзгіні тазалау үшін:

1. Ауа тарткыш күралдың астындағы сүзгі панеліндегі бекіту кыскышының ұстағышын басыңыз (1).

1 2

1. Сүзгінің алдыңғы жағын төмен қарай аздап еңкейтіңіз (2), содан кейін тартыңыз.

Барлық сүзгілер үшін алғашқы екі қадамды қайталаңыз.

1. Май сүзгілерін жеміргіш емес жуғыш заттарды және губканы қолданып қолмен тазалаңыз немесе оларды ыдыс жуғыш машинада тазалаңыз. Май сүзгілерін қолмен тазалауды ұсынамыз.

i

Ыдыс жуғыш машинада төмен температураны және қыска циклді орнату керек. Май сүзгісінің түсі өзгеруі мүмкін, бүл құрылғының жұмыс істеуіне әсер етпейді.

1. Сузгіні қайта орнына қою үшін алғашқы екі қадамды керісінше орынданыз.

Кажет болса, барлық сүзгілер үшін қадамдарды қайталаңыз.

6.3 Көмір сүзгісін ауыстыру - міндетті емес 📂

Түріне байланысты сүзгі қалпына келтірілуі не келтірілмеуі мүмкін. Сүзгімен бірге берілген парақшаны қараңыз.

Сүзгіні ауыстыру үшін:

1. Май сүзгілерін құрылғыдан шығарып алыңыз.
   Осы тараудағы «Май сүзгілерін тазалау» бөлімін қараңыз.

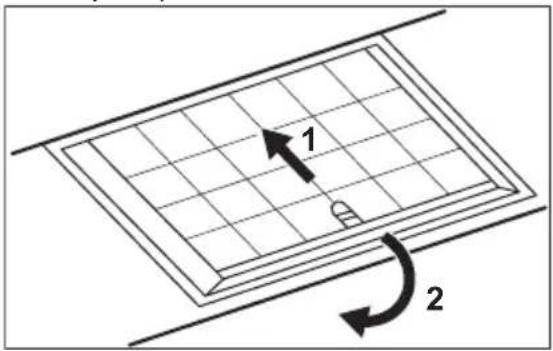

2. Тілшені сүзгінің төменгі бөлігіне қарай тартыңыз.

1 2

1. Сузгінің алдыңғы жағын төмен қарай аздап еңкейтіңіз, содан кейін тартыңыз.
2. Сүзгіні орнату үшін осы қадамдарды керісінше орынданыз.

6.4 Шамды ауыстыру

Құрылғы LED шамымен жабдықталған. Бүл бөлікті техник ғана ауыстырады. Ақаулық орын алған жағдайда "Қауіпсіздік нұсқаулары" тарауындағы "Қызмет көрсету" бөлімін қараңыз.

7. АКАУЛЫКТАРДЫ ЖОЮ

АБАЙЛАНЫЗ!

Қауіпсіздік тарауларын қараңыз.

7.1 Не істерсіз, ereр...

Мәселе Ьіктимал себебі Шешім
Құрылғыны белсендіру мүмкін емес.	Құрылғы куат көзіне қосылған жоқ немесе теріс қосылған.	Құрылғының электр жүйесіне дұрыс қосылғанын тексеріңіз.
Құрылғыны белсендіру мүмкін емес.	Қуат көзінің болмауы. Сақтандырғышты немесе негізгі қосқышты тексеріңіз. Сақтандырғыш немесе қосқыш тізбекті үзуді жалғастырса, білікті электрикке хабарласыңыз.
Құрылғыны белсендіру мүмкін емес.	Шкаф есіктері шкаф жақтауымен тураланбаған.	Шкаф есіктерін туралаңыз.
Шам жұмыс істемей түр. Шамда ақау бар. Уәкілетті қызмет көрсету орталығына хабарласыңыз.
Құрылғы буды жеткілікті түрде тартпайды.	Қозғалтқыш жылдамдығы пайда болған буларға сәйкес көлмейді.	Мотордың жылдамдығын арттырыңыз.
Сүзгінің ескерту сигналының ^[5620] индикаторы қосулы.	Сүзгінің ескерту сигналы қосулы. Май сүзгісі тазалануы немесе көмір сүзгісі (міндettі емес) ауыстырылуы не тазалануы қажет.	«Қүнделікті пайдалану» тарауындағы «Сүзгі туралы хабарландыру» бөлімін қараңыз.

Белгі салынған материалдарды қайта өңдеуден өткізуге тапсырыңыз. Орам материалдарын қайта өңдеуден өткізу үшін тиісті контейнерлерге салыңыз. Электрлік және электроникалық құрылғылардың қалдығын қайта өңдеуден өткізу арқылы, қоршаған ортаға және адамның денсаулығына зіын келтіретін

жағдайларға жол бермеуге өз үлесіңізді қосыңыз. Белгі қалынған құрылғыларды тұрмыстық қалдықтармен бірге тастамаңыз. Өнімді жергілікті қайта өндеу орталығына өткізіңіз немесе жергілікті мекемеге хабарласыңыз.
