ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ PR 40-22 HILTI

Тупнуска пайдалану бойынша нускаулык

1 Пайдалану бойынша нүсқаулық туралы мәліметтер

1.1 Осы пайдалану бойынша нускаулық туралы

EAC

Импорттауыш және өндірушінің өкілетті үйымы

• (RU) Ресей Федерациясы
"Хилти Дистрибьюшн ЛТД" АК, 141402, Мәскеу облысы, Химки к., Ленинградская к-сі, 25-бет, 15.26-құрылымы
• (BY) Беларусь Республикасы
"Хилти БиУай" ЖШС, 222750, Минск облысы, Дзержин ауданы, Р-1, 18 км, 2 (Слободка ауылының жанында), 1-34 кұрылымы
• (KZ) Казақстан Республикасы
"Хилти Казақстан" ЖШС, 050057, Алматы к., Бостандық ауданы, Тимирязев к-сі, 42/15 үй, литер 012 (15 корпус)
• (KG) Кырғыз Республикасы
"T AND T" ЖШК, 720021, Кырғызстан, Бішкек к., Ибраимов көш., 29 А үйі
• (АМ) Армения Республикасы
"ЭЙЧ-КОН" ЖШК, 0070, Ереван к., Ерманда Кочар к-сі, 19/28

Өндірілген елі: жабдықтағы белгілеу тактайшасын караңыз.

Өндірілген күні: жабдықтағы белгілеу тактайшасын қараңыз.

Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru

Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды.

Өнімнің қызмет ету мерзімі 5 жыл.

- Ескерту! Өнімді пайдаланбас бұрын өніммен бірге берілген пайдалану бойынша нұсқаулықты, соның ішінде нұсқаулар, қауіпсіздік және ескерту нұсқаулары, суреттер мен спецификацияларды міндетті түрде оқып шығыңыз және түсініп алыңыз. Барлық нұсқаулар, қауіпсіздік және ескерту нұсқаулары, суреттер, спецификациялар, сондай-ақ құрамдас бөлшектер және функциялармен танысыпшығыңыз. Бүл нұсқау орындалмағанжағдайда, ток согу, өрт және/немесеауыржарақаталу қаупі туындайды. Пайдалану бойынша нұсқаулықты, соның ішінде барлық нұсқауларды, қауіпсіздік және ескерту нұсқауларын кейін пайдалану үшін сақтап қойыңыз.

• HILTI өнімдері кәсіби пайдаланушыларға арналған және оларды тек қана өкілетті, білікті қызметкерлер пайдалануы, күтім және техникалық қызмет көрсетуі тиіс. Қызметкерлер қауіпсіздік техникасы бойынша арнайы нұсқау алуы керек. Өнім мен оның қосалқы құралдарын басқа мақсатта қолдану немесе олардың оқытылмаған қызметкерлердің тарапынан пайдаланылуы қауіпті.

- Берілген пайдалану бойынша нүсқаулық, басып шығарылған мезette техниканың ағымдағы жағдайына сәйкес келеді. Ағымдағы нүсқа әрдайым Hilti өнімдерінің веб-сайтында қолжетімді. Ол үшін осы пайдалану бойынша нүсқаулықтағы деп белгіленген сілтемеге өтіңіз немесе QR кодын сканерленіз.

- Өнімді баска түлғаларға тек осы пайдалану бойынша нұсқаулықпен бірге беріңіз.

1.2 Шартты белгілердің анықтамасы

1.2.1 Ескерту

Ескертулер өнімді қолдану барысындағы қауінтер туралы ескертеді. Төмендегі сигналдық, сөздер пайдаланылады:

ΚΑΥΙΠΤΙ !

▶ Ауыр жаракаттарға әкелетін немесе өмірге қауіп төндіретін тікелей қауіпті жағдайдың жалпы белгіленуі.

ECKEPTY

ECKEPTY !

▶ Ауыр жаракаттарға әкелуі немесе өмірге қауіп төндіруі мүмкін ықтимал қауіпті жағдайдың жалпы белгіленуі.

⚠️ АБАЙЛАНЫЗ

АБАЙЛАНЫЗ !

Жаракат алуға немесе мүліктің зақымдалуына әкелуі мүмкін ықтимал қауіпті жағдайдың жалпы белгіленуі.

1.2.2 Пайдалану бойынша нускаулықтағы белгілер

Бүл пайдалану бойынша нүсқаулықта төмендегі белгілер пайдаланылады:

	Пайдалану бойынша нүсқаулықты ұстану
	Аспапты пайдалану бойынша нүсқаулар және басқа пайдалы акпарат
	Қайта пайдалануға болатын материалдармен жұмыс істеу
	Электр аспаптарды және аккумуляторларды тұрмыстық қоқысқа тастамаңыз
[cwD8]	Hilti Li-lon аккумуляторы
[sc6w]	Hilti зарядтағыш құрылғысы

1.2.3 Суреттердегі белгілер

Суреттерде төмендегі белгілер қолданылады:

	Бүл сандар осы пайдалану бойынша нүсқаулықтың басындағы тиісті суретке сәйкес келеді.
	Суреттердегі нөмірлер маңызды жұмыс кезендерін немесе жұмыс кезендері үшін маңызды құрамдас бөлшектерді көрсетеді. Мәтінде бүл жұмыс кезендері немесе құрамдас бөлшектері сәйкес сандармен ерекшеленеді, мысалы, (3).
	Позиция нөмірлері Шолу суретінде қолданылады және Өнімге шолу мақаласындағы шартты белгілердің нөмірлеріне сілтейді.
	Аталмыш белгілер өнімді қолдану барысында айрықша назарыңызды аудартады.

1.3 Өнімге қатысты белгілер

1.3.1 Жалпы белгілер

Өніммен бірге пайдаланылатын белгілер.

[WDBH]	Өнім iOS және Android платформаларымен үйлесімді NFC технологиясын қолдайды.
Li-Ion	Литий-иондық, аккумулятор
	Аккумуляторды еш жағдайда сокпа құрал ретінде пайдаланбаңыз.
	Аккумуляторды құлатып жіберменіз. Сокқы тиген немесе басқа жолмен зақымдал-ған аккумуляторды пайдаланбаңыз.
	ПайдаланылғанHiltiлитий-ион аккумуляторларының сериясы.Қолдану мақсаты бөліміндеі нұсқауларды орындаңыз.
	Өнім бар болған жағдайда, өнім АҚШ пен канадалық нарықтар үшін осы сертификаттау органдарында қолданыстағы стандарттарға сәйкес сертификатталады.

1.4 Өнімде

ЛАЗЕРЛІК СӨУЛЕЛЕНУ! СӨУЛЕГЕ ТІКЕЛЕЙ ҚАРАМАҚЫЗ!Өнім IEC60825-1/EN60825-1:2014 стандарты бойынша 2-ші лазер класына жатады және CFR 21 § 1040 (Laser Notice 56) талаптарына сәйкес келеді.Бүл өнім тұтынушы лазер өнімі болып табылады және EN 50689:2021 стандартынь ережелерін орындайды.

2 Kaupcizidik

2.1 Өлшеу құралының қауіпсіздік техникасы бойынша жалпы нұсқаулар

⚠️ ЕСКЕРТУ! Сақтық шаралары бойынша барлық нұсқауларды және нұсқауларды оқып шығыңыз. Өлшеу құралдары тиісінше қолданылмаған жағдайда қауіпті жағдайларды тудыруы мүмкін. Қауіпсіздік техникасы және пайдалану бойынша нұсқаулардың орындалмауы өлшеу құралының зақымдалуына және/немесе ауыр жаракат алуға өкелуі мүмкін.

Қауіпсіздік бойынша барлық нұсқауларды және жалпы нұсқауларды келесі пайдаланушы үшін сақтаңыз.

Жумыс орны

Жумыс орнындағы тазалықты және төртіпті қадағалаңыз. Жумыс орнындағы ретсіздік және нашар жарық сәтсіз жағдайларға әкелуі мүмкін.
▶ Тутанғыш сүйықтықтар, газдар немесе шаң бар жарылғыш аймақта өніммен жұмыс істемеңіз.
Балаларды және бөгде адамдарды жұмыс істеп түрған әнімнен алшақ ұстаңыз.
- Өнімді тек техникалық сипаттамаларының шеңберінде қолданыңыз.
▶ Еліңізге тән қауіпсіздік техникасының ережелерін сақтаңыз.

Электр қауіпсіздігі

• Өнімді жаңбырдан немесе ылғал әсерінен қорғаңыз. Еніп кеткен ылғал қысқа түйықталу, ток соғу, өртену немесе жарылыс қаупін тудыруы мүмкін.
• Өнім ылғалдың кіруінен қорғалған болса да, оны тасымалдау қалтасына салудан бұрын кептіріп сүртіңіз.

Адамдардың қауінсіздігі

• ￥қыпты болыңыз, әрекеттеріңізге көңіл бөліңіз және өлшеу құралымен жұмыс істеуге дұрыс қараңыз. Шаршаған кезде немесе есірткі, ішімдік не дәрі қабылдаған соң өлшеу құралын қолданбаңыз. Өлшеу құралын қолданған кезdegі бір сәт зейінсіздік ауыр жаракат алуға апарып соғуы мүмкін.
  Жумыс кезінде ынғайсыз қалыптарға түрмауға тырысыңыз. Унемі тұрақты күйді және тепе- тендікті сақтаңыз.
  Жеке қорғану құралдарын пайдаланыңыз. Жеке химияға қарсы қорғаныс құралдарын тағу жаракаттану қаупін болдырмайды.
  Сактандырғыш құрылғыларды өшірменіз және ескертетін жазулар мен белгілерді алмаңыз.
  Электр құралының кездейсоқ қосылуын болдырмаңыз. Өлшеу құралын аккумуляторға жалғаудан, шығарудан немесе тасудан бұрын оның өшірулі екеніне кез жеткізіңіз.
• Өнім мен керек-жарактарды осы нүсқауларға сай және тек осы түрге жatatын аспаптарды пайдалануда талап етілетіндей қолданыңыз. Бул кезде жұмыс жағдайларын және орындалатын жұмыстың сипатын ескеріңіз. Өнімдерді басқа мақсатта қолдану қауіпті жағдайларға әкелуі мұмкін.
• Өз мойныңызға қате қауіпсіздік сезімін алмаңыз және өлшеу құралына арналған қауіпсіздік ережелерін бүзбаңыз, тіпті өлшеу құралын жиі қолданатын тәжірибелі пайдаланушы болсаңыз. Мұқиятсыз қолдану бірнеше секундта ауыр жаракақтаннуға апарып соғуы мүмкін.
  ▶ Элшеу куралын медициналык кұрылғылардың жанында қолдануға болмайды.

Өлшеу құралын қолдану және оған күтім көрсету

- Өнімді және керек-жарактарды тек техникалық мінсіз күйінде қолданыңыз.

• Колданылмайтын өлшеу құралдарын балалардың қолы жетпейтін жерде сақтаңыз. Өнімді онымен таныс емес немесе осы нүсқауларды оқып шықпаған түлғаларға пайдалануға рүқсат бермеңіз. Өлшеу құралдары тәжірибесі жок пайдаланушылардың қолында қауіпті болады.
• Өлшеу құралдарына мұқият күтім көрсетіңіз. Жылжымалы бөліктердің ақаусыз қызмет ететінін және қысылмайтынын, бөліктердің сынбағанына немесе өлшеу құралының жұмысына теріс әсер етуі мұмкін зақымдардың жоқтығын тексеріңіз. Өлшеу құралының зақымдалған бөліктерін оны қолдану алдында жәндгеге өткізіңіз. Нашар жәнделген өлшеу құралдары көптеген жазатайым окиғалардың себебі болып табылады.
• Өнімді еш жағдайда модификациялауға немесе өзгертуге болмайды. Hilti компаниясы рүқсат етпеген өзгерістер немесе модификациялар пайдаланушының өнімді пайдалану құқығын шектеуі мүмкін.
• Маңызды өлшеу әрекетттерінің алдында, сондай-ақ өлшеу құралы құлаған жағдайда немесе оған басқа механикалық әсерлер тигізгенде, оның дәлдігін тексеру қажет.
  ▶ Өлшеу нәтижелерінің сапасы арнайы қоршау жағдайында төмендеуі ықтимал. Буларға, мысалы, құрылғылардың айналасы, қатты магниттік немесе электрмагниттік өрістерді шығару, дірілдер және температура өзгерістері жатады.
  Жылдам өзгеретін өлшеу шарттары өлшеу нәтижелеріне әсер ете алады.
• Өнім температураның кенет өзгерістеріне ұшыраған жағдайда, өнім қоршаған орта температурасын қабылдағанша күтіңіз. Қатты жылу айырмашылықтары қате жұмыс істеуге және дұрыс емес өлшеу нәтижелеріне апарып соғуы мұмкін.
• Адаптерлерді және керек-жаракты қолданғанда керек-жарактың берік бекітілгеніне көз жеткізіңіз.
  ▶ Өлшеу құралы құрылыс алаңдарының қатаң жағдайларында қолдануға арналғанымен, оған дәл басқа оптикалық және электрөнімдеріне (жорық дүрбісі, көзілдірік, фотоаппарат) сияқты ұқыпты қарау керек.
  ▶ Берілген жұмыс және сақтау температураларын сақтаңыз.

2.2 Лазерлік өлшеу құралдарына арналған қосымша қауіпсіздік техникасының нүсқаулары

• Өнім дұрыс ашылмаған жағдайда, 2-кластан асатын лазерлік сәулелену орын алуы мүмкін.
• Өнімді тек Hilti қызмет көрсету орталығында ғана жөндетіңіз.
  ▶ Өлшеу орнын қорғаңыз. Өнімді орнатқан кезде лазерлік сәуленің басқа адамдарға немесе өзіңізге бағытталмағанына көз жеткізіңіз. Лазерлік сәулелер көз деңгейінен айтарлықтай төмен немесе жоғары әтуі керек.
  ▶ Кате өлшемдерді болдырмау үшін, лазерлік сәуленің шығу терезесін таза ұстаңыз.
  ▶ Өлшеу/қолдану алдында және өнімді қолдану барысында бірнеше рет өнімнің дәлдігін тексеріңіз.
  ▶ Кайтаратын нысандар немесе беттер жанында орындалған өлшемдер, әйнек немесе ұқсас материалдар өлшеу нәтижелерін бұрмалауы мүмкін.
  ▶ Өнімді жарамды устағышка, штативке монтаждаңыз немесе оны тегіс бетке қойыңыз.
  ▶ Өлшеу рейкаларымен жоғары кернеу желілерінің жанында жұмыс істеуге тыйым салынады.
  ▶ Айналаңызда өлшеу әрекетіне әсер ете алатын ешкандай басқа лазерлік өлшеу құралының жоқтығына кез жеткізіңіз.
  Лазерлік сәулелердің қадағаланбайтын аймақтардан тыс шықпауын қадағалаңыз.

2.3 Қауіпсіздік бойынша қосымша нұсқаулар

▶ Өнімді және керек-жарактарды тек техникалық мінсіз күйінде қолданыңыз.
▶ Өнімде немесе керек-жарактарда ешкандай манипуляциялар не өзгерістер орындамаңыз.
▶ Кулап қалған құралдардан және/немесе керек-жарактардан жарақат алу қаупі бар. Жұмысты бастамас бұрын аккумулятор мен қондырылған керек-жарактың берік бекітілгеніне кез жеткізіңіз.

2.4 Электрмагниттік үйлесімділік

Аспап тиісті директивалардың қатал талаптарына сәйкес келсе де, Hilti төменdegілерді есептен шығара алмайды:

• Аспап баска аспаптарға (мысалы, үшактардағы навигация жүйелеріне) кедергі келтіре алады.
• Аспап катты сәулеленуден бұзылып, жұмыста ақаулықтар пайда болуы мүмкін.

Мундай және басқа да қауіпті жағдайларда бақылау өлшем әрекеттері орындалуы тиіс.

2.5 Аккумулятормен дұрыс жұмыс істеу және оны дұрыс пайдалану

▶ Литий-иондык, аккумуляторларды пайдалану және күту бойынша төмендегі Қауіпсіздік шараларын орынданыз. Нұскауларды орындамау тері тітіркенуіне, ауыр тот басқыш жаракаттарға, химиялық күйіктерге, өртенуге және/немесе жарылысқа апарып соғуы мүмкін.

- Аккумуляторларды тек техникалық мінсіз күйінде қолданыңыз.

- Зақымдалуды болдырмау және денсаулыққа қатты зиян келтіре алатын сүйықтықтардың шығуына жол бермеу үшін аккумуляторларды абайлап қолданыңыз!

- Аккумуляторларды ешбір жағдайда модификациялауға немесе құрылымына өзгеріс енгізуге болмайды!

- Аккумуляторларды белшектеуге, кысуға, 80°C (176°F) шамасынан жоғары температураға дейін қыздыруға және жағуға тыйым салынады.

Соққы тиген немесе басқаша зақымдалған аккумуляторларды пайдаланбаңыз немесе зарядтамаңыз. Аккумуляторларда зақымдалу белгілерінің бар-жоғын жүйелі түрде тексеріп тұрыңыз.

▶ Еш жағдайда қайта өнделген немесе жөнделген аккумуляторларды пайдаланбаңыз.

▶ Ешкашан аккумуляторды немесе аккумуляторлық электр құралын сокпа құрал ретінде пайдаланбаңыз.

- Аккумуляторларға ешкашан тікелей күн сәулесі, жоғары температура, ұшқын немесе ашық жалын әсерін тигізбеніз. Бүл жарылыска апарып соғуы мүмкін.

Батарея полюсіне саусакпен, құралдармен, әшекеймен немесе басқа да электр тогын өткізетін бөгде заттармен тимеңіз. Бүл аккумуляторға зақым келтіруі, сондай-ақ мүлікке залал келтіруі және жаракат алуға әкелуі мүмкін.

- Аккумуляторларды жанбыр, ылгал мен сүйыктыктарда алшак ұстаңыз. Еніп кеткен ылгал қыска түйыкталу, ток соғу, күйіп қалу, өртену және жарылыс қаупін тудыруы мүмкін.

- Тек осы аккумулятор түрі үшін көзделген зарядтағыш құрылғылар мен электр құралдарын пайдаланыңыз. Бүл ретте тиісті пайдалану бойынша нұсқаулықтардағы мәліметтерге назар аударыңыз.

- Аккумуляторды жарылғыш орталарда пайдаланбаңыз немесе сақтамаңыз.

Егер тиген кезде аккумулятор тым ыстық болса, ол ақаулы болуы мүмкін. Аккумуляторды түтанғыш материалдардан жеткілікті қашықтықта орналасқан, жақсы көрінетін, түтанбайтын жерге қойыңыз. Аккумуляторды суытыңыз. Аккумулятор бір сағаттан кейін әлі де қолға ыстық болып түрса, бұл оның ақаулы екендігін білдіреді. Hilti қызмет көрсету орталығына жолығыңыз немесе «Қауіпсіздік және Hilti Li-Ion аккумуляторын пайдалану бойынша нұсқаулар» атты құжатты оқып шығыңыз.

Литий-иондык, аккумуляторларды тасымалдау, сақтау және пайдалану үшін қолданылатын арнайы директиваларды ескеріңіз. 717

Аталмыш пайдалану бойынша нүсқаулықтың соңындағы QR кодын сканерлеу арқылы табуға болатын Hilti Li-Ion аккумуляторларына арналған қауіпсіздік және пайдалану бойынша нүс-қауларды оқып шығыңыз.

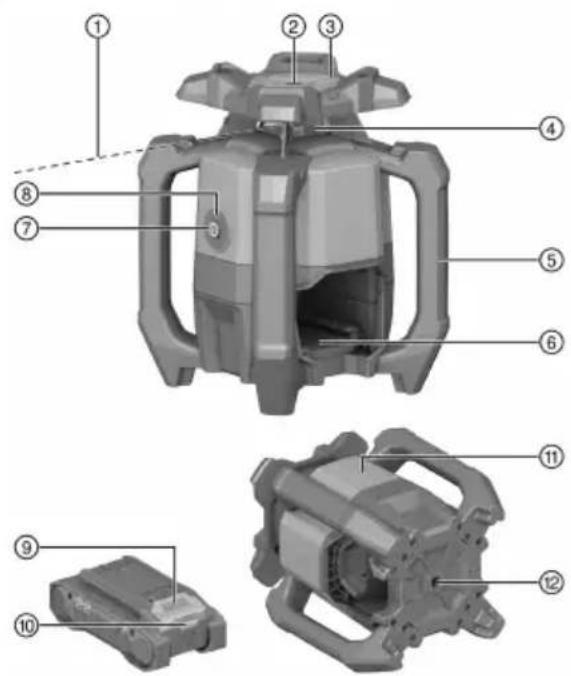

3.1 Шолу

① Лазерлік сәуле (ротация жазықтығы)
② Бағыттауыш сәуле
③ Дөлдеу күралы (нысана мен карауыл), Х осі
④ Лазер терезеси
⑤ Туткыш
⑥ Аккумуляторға арналған ұяшық
⑦ Косу/өшіру түймесі
⑧ Жұмыс күйінің индикаторы (жарық диоды)
⑨ Аккумуляторды босату түймесі
⑩ Аккумулятордың күй индикаторы
⑪ Фирмалык тактайша орны
⑫ 5/8" ирек оймасы бар негіз

3.2 Маçсатына сай қолдану

Сипатталған өнім айналатын, көрінетін қызыл лазерлік сәулесі және 90°-қа жылжытылған бағыттауыш сәулесі бар айналмалы лазер болып табылады. Ротациялық лазер тік, көлденен және еңкейтулер үшін пайдаланылуы мүмкін. Аспап көлденен бийктік өзгеруі, тік және еңкейген жазықтықтарда және тік бұрыштарда өлшемдерді өлшеу, тасымалдау және тексеруге арналған. Пайдалану мысалдары - метр мен бийктік кесіктерін тасымалдау, қабырғаларда тік бұрыштарды анықтау, негізгі нүктелерге тік бағыттау немесе сәйкес жазықтықтарды жасау болып қалады.

• Бул өнім үшін тек осы кестеде келтірілген В 22 үлгі қатарындағы Hilti Nuron Li-Ion аккумуляторларын пайдаланыңыз.
• Бул аккумуляторлар үшін тек осы кестеде белгіленген серияларға жататын Hilti зарядтағыш құрылғыларын қолданыңыз.

3.3 Жеткізілім жинағы

Ротациялық лазер, PRA 400 лазер қабылдағышы, PRA 83 лазер қабылдағышының ұстағышы, 2х АА батареасы (барлық нарықтарда емес), пайдалану бойынша нұсқаулық, өндіруші сертификаты, қап Оған қоса өніміңіз үшін рүқсат етілген жүйелік өнімдерді Hilti Store дүкенінде немесе мына веб-сайттан табуға болады: www.hilti.group

3.4 Bluetooth

Бүл өнім Bluetooth функциясымен жабдыкталған.

Bluetooth сымыз дерек тасымалдау функциясы аркылы Bluetooth функциясына қолдау көрсететін екі өнімді байланыстыруға болады.

Bluetooth® мәтіндік тауар белгісі және логотипі Bluetooth SIG, Inc. компаниясының тіркелген сауда белгілері болып табылады және аталмыш сауда белгілері Hilti компаниясымен лицензия бойынша пайдаланылады.

3.5 Косу/өшіру түймесінің функциялары

Ротациялык, лазер қосу/өшіру түймесін қыскаша басу арқылы қосылады немесе өшіріледі. Оған қоса қосу/өшіру түмесінің кемегімен төмендегі функцияларды іске қосуға болады:

• Көлденен режимде: Ротациялық лазердің өшірулі күйінде еңіс функциясын іске қосу үшін қосу/өшіру түймесін ≥10 секунд басыңыз. Лазер қабылдағышында еңісті сандық реттеу функциясы шақырылады. 707
• Тік режимде: Бағыттауыш нуктені нивелирлеу және проекциялау әрекеттері сәтті аякталғаннан кейін, қосу/өшіру түймесін қайтадан қыскаша басу арқылы айналуды іске қосуға болады. 710 Ротациялық лазерді бағыттауыш нуктені проекциялау барысында өшіру үшін қосу/өшіру түймесін екі рет басу керек.

3.6 Лазер кабылдағышы/қашықтан басқару құралы

Автоматты өшірілу нивелирлеу жүзеге аспаған кезде ротациялық, лазердің төмендегі күйінде орындалады:

• Көлденен бұрышка қатысты тым қатты еңіс (еңкейту функциясынан басқа).
• Iški механикалық мәселе орын алды.
• Тенселу немесе сокцы нәтижесінде бумадан шығып кеткен кезде.

Өшіру орындалғаннан кейін, айналу әрекеті токтатылып, жұмыс күйінің индикаторы қызғылт сары түспен жылдам жыпылыктайды.

Ротациялық лазерді өшіріп, қайта қосыңыз. Егер мәселе сонда да шешілмесе, Hilti қызмет көрсету орталығына хабарласыңыз.

Автоматты түрде туралау функциясы лазер жазықтығын лазер қабылдағышымен туралауға мүмкіндік береді.

• Көлденен, PRA 91 автоматты штативі мен PRA 400 лазер кабылдағышымен бірге.
• PRA 400 лазер кабылдағышымен бірге X осіне еңкейту.
  • Тік, PRA 400 лазер кабылдағышымен бірге.

3.9 Бацылау функциясы

Ротациялық лазер PRA 400 лазер қабылдағышымен бірге лазер жазықтығының туралануын бақылайды. Туралаудан ауытқыған жағдайда жүйе лазерлік жазықтықты қабылдағыштың нөл нүктесінде ұстау үшін, оның бағытын түзетеді. Ротациялық лазер температураның ауыткуы, жел немесе басқа факторлардан туындаған барлық қателерді түзетеді.

Лазер қабылдағышы мен лазерлік сәулелену шоғыры арасындағы оптикалық байланыс екі минуттан көп уақытқа үзілсе, жүйе қате туралы хабарлайды.

Бақылау функциясы тік режимде ғана қолжетімді болады.

3.10 Уйкы режимі

Жумыс узілістері немесе баска әрекеттер үшін ротациялық лазердің үйқы режимін пайдалануға болады.

Осы күйде лазер жазықтығының немесе еңістің барлық параметрлері сақталады. ￥йқы режимі қуатты үнемдеп, аккумулятордың қызмет ету мерзімін ұзартады.

Уйкы режимі PRA 400 лазер кабылдағышымен бірге белсендіріледі/өшіріледі.

Уйкы режимі ең көбі 4 сағат ішінде белсенді болады. Бүл уақыт өткен соң жүйе өшеді.

3.11 Лазерлік сәулелену шоғырын өшіру

Кейбір лазерлік сәулелену шоғырларын өзінді және әріптестеріңізді сәулеленуден қорғау үшін

• өшіруге болады.
• Жакын жердегі баска өлшемдерге кедергі етпеу үшін.

3.12 «Антишок» функциясы

Егер ротациялық лазер қолдану барысында деңгейден шығып кетсе, өнім кірістірілген «Антишок» функциясының көмегімен ескерту режиміне ауысады. «Антишок» функциясы алғаш рет нивелирлеу жүзеге асканнан кейін екінші минуттан бастан іске қосылады. Егер осы 2 минут ішінде ротациялық лазерде реттеу орындалса, «Антишок» функциясы іске қосылғанша қайтадан екі минут уақыт кетеді.

Ротациялық лазер ескерту режимінде болған кезде:

• Жұмыс күйінің индикаторы қызғылт сары түспен баяу жыпылықтайды.
• Ротациялық бастиек токтап, лазерлік сәуле сөнеді.

Астыңғы бет дірілсіз болмаған кезде немесе өңіс режимінде өңдеу кезінде «Антишок» функциясының сезімталдығын PRA 400 лазер қабылдағышы арқылы реттеуге немесе ажыратуға болады.

3.13 Кедергі келтіретін жарык көздерінен корғаныс

Режим іске қосылған кезде, максимальды қабылдау диапазоны (диаметр) айналу жылдамдығына байланысты азаяды.

«Кедергі келтіретін жарық көздерінен қорғаныс» режимі, мысалы, фаралар мен басқа жасанды жарық кезінде жылтылдайтын жарық көздерінің (мысалы, жарық диодтары) әсерін барынша азайтады.

Режим лазерлік сәуленің шыны, металл немесе басқа шағылысатын беттерге шағылысудан пайда болатын мәселелерді тиімді түрде азайтады.

Кедергі келтіретін жарык көздері және шағылысатын лазерлік сәулелер барынша еленбейді және лазер қабылдағышының қате анықтау әрекеттерінің саны барынша азаяды. Осылайша ауыр жағдайларда тұрақта жұмыс істеу мүмкін болады.

3.14 Жұмыс күйінің индикациясы

Ротациялық, лазерде әртүрлі жұмыс күйлерін көрсететін жұмыс күйінің индикаторы бар.

Құралдың бөлшектері Сипаттамасы
Жұмыс күйінің индикаторы тұрақты жасыл түспен жанып түр.	Ротациялық лазер қосылған, нивелирленген және тиісті жұмыс режимінде.
Жұмыс күйінің индикаторы жасыл түспен баяу жыпылықтайды.	Ротациялық лазерді нивелирлеу орындалуда.
Жұмыс күйінің индикаторы 5 рет жасыл түспен жылдам жыпылықтайды.	Қазір басталған реттеу (нивелирлеу, бақылау режимі, автоматты түрде туралау) сәтті аяқталды.
Жұмыс күйінің индикаторы қыска үзілістермен жасыл түспен жанып түр.	Еңіс режимі белсендірілген.
Жұмыс күйінің индикаторы үзік-үзік жасыл түспен баяу жылтылдайды.	Ротациялық лазер үйқы режимінде.
Жұмыс күйінің индикаторы үзік-үзік жасыл түспен жылдам жылтылдайды.	Ағымдағы реттеу (бақылау режимі, автоматты түрде туралау) басталды.
Жұмыс күйінің индикаторы тұрақты қызғылт сары түспен жанып түр.	«Антишок» функциясы ажыратылды. Ротациялық лазер қосылған, нивелирленген және тиісті жұмыс режимінде.
Жұмыс күйінің индикаторы қызғылт сары түспен баяу жыпылықтайды.	«Антишок» функциясы ажыратылды. Ротациялық лазерді нивелирлеу орындалуда.
Жұмыс күйінің индикаторы қызғылт сары түспен жылдам жыпылықтайды.	Ротациялық лазерде қате орын алды. Ротациялық лазердің орнатылуын тексеріңіз (мысалы, дірілсіз, тегіс бет және т.б.)
Жұмыс күйінің индикаторы қызыл түспен жыпылықтайды (3х үзак, 3х қыска, 3х үзак, кідіріс).	Ротациялық лазер ақаулы. Hilti қызмет көрсету орталығына жолығыңыз.
Жұмыс күйінің индикаторы көк түспен 5 рет баяу жыпылықтайды.	Ротациялық лазер мен лазер қабылдағышы сәт жұптастырылған.

3.15 Li-Ion аккумуляторының индикаторлары

Hilti Nuron Li-Ion аккумуляторлары аккумуляторлардың заряд деңгейін, ақаулық туралы хабарларын және күйін көрсете алады.

3.15.1 Заряд деңгейінің және ақаулық туралы хабарлардың индикаторлары

ECKEPTY

Жаракат алу каупі аккумулятордың кулауынан!

- Аккумулятор енгізілген кезде, құлыптан босату түймесін басқаннан кейін аккумулятордың пайдаланылатын өнімге тиісінше бекітілгеніне көз жеткізіңіз.

Төменdegіндикациякөрсеткіштерініңбірінекол жеткізу үшін аккумулятордың құлыптан босату түймесін қыскажа басыңыз.

Заряд деңгейі және ықтимал ақаулықтар жалғанған өнім қосылып түрған кезде үздіксіз көрсетіледі.

Құралдың бөлшектері Сипаттамасы
Төрт (4) жарық диоды жасыл түспен тұрақты жанып түр	Заряд деңгейі: 100% және 71% аралығында
Үш (3) жарық диоды жасыл түспен тұрақты жанып түр	Заряд деңгейі: 70% және 51% аралығында
Екі (2) жарық диоды жасыл түспен тұрақты жанып түр	Заряд деңгейі: 50% және 26% аралығында
Бір (1) жарық диоды жасыл түспен тұрақты жанып түр	Заряд деңгейі: 25% және 10% аралығында
Бір (1) жарық диоды жасыл түспен баяу жыпылықтайды	Заряд деңгейі: < 10%
Бір (1) жарық диоды жасыл түспен жылдам жыпылықтайды	Li-lon аккумуляторының заряды толықтай таусылды. Аккумуляторды зарядтаңыз.Жарық диоды аккумуляторды зарядтағаннан кейін сонда да жылдам жыпылықтаса, Hilti қызмет көрсету орталығына хабарласыңыз.
Бір (1) жарық диоды сары түспен жылдам жыпылықтайды	Li-lon аккумуляторы немесе оған байланысты өнімге артық жуктеме түсті, қатты қызып кетті немесе басқа ақаулық орын алды.Өнім мен аккумуляторды ұсынылған жұмыс температурасына жеткізіңіз және өнімді пайдаланған кезде оған артық жуктеме түсірмеңіз.Хабар көрсетіле бөрсе, Hilti қызмет көрсету орталығына хабарласыңыз.
Бір (1) жарық диоды сары түспен жанып түр	Li-lon аккумуляторы және оған қосылған өнім үйлесімді емес. Hilti қызмет көрсету орталығын хабарласыңыз.
Бір (1) жарық диоды қызыл түспен жылдам жыпылықтайды	Li-lon аккумуляторы құлыптаулы және оны буда былай пайдалану мүмкін емес. Hilti қызмет көрсету орталығына хабарласыңыз.

3.15.2 Аккумулятор күйін көрсететін индикаторлар

Аккумулятордың күйін шақыру үшін құлыптан босату түймесін үш секундтан артық басып тұрыңыз. Жүйе құлату, тесу, сыртқы жылудан зақым келтіру және т.с.с. қате қолданудан туындаған батареяның ақаулығын анықтамайды.

Құралдың бөлшектері Сипаттамасы
Барлық жарық диодтары жұмыс шамы ретінде жанады, содан кейін бір (1) жарық диоды жасыл түспен тұрақты жанады.	Аккумуляторды ары қарай пайдалануға болады
Барлық жарық диодтары жұмыс шамы ретінде жанады, содан кейін бір (1) жарық диоды сарь түспен жылдам жыпылықтайды.	Аккумулятор құйі туралы сұрауды орындау мұмкін болмады. Әрекетті қайталаңыз немесе Hilti қызмет көрсету орталығына жолығыңыз.
Барлық жарық диодтары жұмыс шамы ретінде жанады, содан кейін бір (1) жарық диоды қыз түспен тұрақты жанады.	Жалғанған өнімді ары қарай пайдалану мұмкін болса, бұл қалған аккумулятор қуатының 50% шамасынан төмен болғанын білдіреді. Жалғанған өнімді ары қарай пайдалану мұмкін болмаса, бұл аккумулятордың қызмет ету мерзімі аяқталғанын және оны алмастыру көрек екендігін білдіреді. Hilti қызмет көрсету орталығына хабарласыңыз.

4 Техникалық сипаттамалар

4.1 Өнім туралы ақпарат

Өнім буыны		01
Номиналды кернеу		21,6 В
Номиналды ток		160 мА
PRA 400 үлгісіндегі қабылдау диапазоны (Диаметр)		800 м(2624 фут — 8 дюйм)
PRA 400 лазер қабылдағышымен байланыс диапазоны (Диаметр)		300 м(984 фут — 3 дюйм)
10 м-дегі дөлдік (MIL-STD-810G бойынша стандартты қоршаған 0,5 мм орта шарттарында)		(±0,02 дюйм)
Лазер класы		Көрінеді, 2-ші лазер класы;EN/IEC 60825-1:2014
Толқын ұзындығы (λ)		630 нм ... 650 нм
Шығыс қуат (Қ Ротациялық	лазер	< 3,5 мВт , ≥ 300 А/мин
Шығыс қуат (Қ Бағыттауыш	сауле	< 1 мВт
Импульс ұзақтығы (tp)		490 нс
Импульс жилігі (f)		1 МГц
Өздігінен туралану диапазоны		± 5^
Максималды еңіс (Үйғарынды ауытқу 1,75% /Х осі 1 градус)	/Х осі	-15 % ... 8,6 %
Бастапқы нүктенің үстіндегі максималды жұмыс бііктігі		2000 м(6561 фут — 8 дюйм)
Максималды салыстырмалы ауа ылғалдылығы		80 %
Жұмыс кезіндегі қоршаған орта температурасы		-20 °C ... 50 °C(-4 °F ... 122 °F)
Сақтау температурасы		-25 °C ... 63 °C(-13 °F ... 145 °F)
Салмағы		2,60 кг(ЕРТА-Procedure 01 бойынша аккумуляторсыз)
Тағанның ирек оймасы		5/8 дюйм
Құлау сынағының бііктігі (MIL-STD-810G бойынша стандартты қоршаған орта шарттарында)		1,5 м(4 фут — 11,1 дюйм)
IEC 60529 стандарты бойынша қорғаныс дәрежесі		IP66(аккумуляторсыз)
IEC 61010-1 стандарты бойынша ластану дәрежесі		2
Бағыттауш сәуле		Уздіксіз сәуле, айналу жазықтығы үшін тікбурышты
Максималды сәулелену күші		10 дБм
Жиілік		2400 МГц ... 2483,5 МГц

4.2 Аккумулятор

Аккумулятордың жұмыс кернеуі	21,6 В
Аккумулятор салмағы	«Мақсаты бойынша пайдалану» тарауын қараңыз
Жұмыс кезіндегі қоршаған орта температурасы	-17 °C ... 60 °C(1 °F ... 140 °F)
Сақтау температурасы	-20 °C ... 40 °C(-4 °F ... 104 °F)
Зарядтаудың басындағы аккумулятор температурасы	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Жумыска дайындык

ECKEPTY

Жаракат алу каупі абайсыздан қосылу себебінен!

• Аккумуляторды орнату алдында оған қатысты өнімнің өшірілгеніне көз жеткізіңіз.
• Аспап реттеулерін орындау немесе қосалқы бөлшектерді алмастыру алдында аккумуляторды шығарыңыз.

ECKEPTY

Жаракат алу каупі қыска түйықталудан немесе аккумулятордың қулауынан!

• Аккумуляторды орнату алдында аккумулятор контактілерінде және өнімdegі контактілерде бөгде заттардың жоқтығына көз жеткізіңіз.
• Аккумулятордың әркез дұрыс орнатылғанына көз жеткізіңіз.

Осы кужаттамадағы және өнімдегі қауіпсіздік және ескерту нұсқауларын орынданыз.

1. Зарядтау алдында зарядтағыш құрылғының пайдалану бойынша нұсқаулығын оқып шығыңыз.
2. Аккумулятордағы және зарядтағыш құрылғыдағы контактілердің таза әрі құрғақ екендігіне көз жеткізіңіз.
3. Аккумуляторды руксат етілген зарядтағыш құрылғы ішінде зарядтаңыз. 700

1. Аккумуляторды алғаш рет іске қоспас бұрын зарядтаңыз.
2. Аккумуляторды өнімге шерту дыбысымен тірелгенше кіргізіңіз.
3. Аккумулятордың аспапка берік бекітілгенін тексеріңіз.

5.3 Аккумуляторды шығару

1. Аккумулятордың құлыптан босату түймесін басыңыз.
2. Аккумуляторды өнімнен шығарыңыз.

5.4 Ротациялық лазер мен лазер қабылдағышын жүптастыру

Ротациялық лазер мен лазер қабылдағышы жеткізілген күйінде жүптастырылған.

HILTI

Ротациялық лазер мен лазер қабылдағышында бір уақыпта түймесін 3 секунд басыңыз.

▶ Лазер кабылдағышы кайтадан дыбыстық сигнал шығарады.
▶ Ротациялық лазерде жұмыс күйінің индикаторы жыпылықтайды.
▶ Лазер кабылдағышының дисплейінде белгісі көрсетіледі
▶ Өнімдердің екеуі де өшіп қалады.

5.5 Биіктен құлаудан қорғаныс

ECKEPTY

Жаракат алу каупі куралдың және/немесе керек-жарактың кулауынан!

▶ Тек өнім үшін ұсынылған Hilti құрал ұстағыш арқанын қолданыңыз.
Курал устағыш арқанның бекіту нүктесінде әр пайдалану алдында зақымдардың бар-жоғын тексеріп шығыңыз.

Биік жерде жұмыс істеу бойынша үлтық нұскамаларды орынданыз.

Бул өнім үшін биіктен құлаудан қорғаныс ретінде тек Hilti компаниясы ұсынған #2261971құрал ұстағыш арқанын қолданыңыз.

▶ Күрал ұстағыш арқанын ілмегімен суретте көрсетілгендей өнімге бекітіңіз. Берік бекітілгенін тексеріңіз.
- Карабинді жук көтеретін құрылымға бекітіңіз. Карабиннің берік бекітілгенін тексеріңіз.

Hilti күрал ұстағыш арқанының пайдалану бойынша нұсқаулықтарына назар аударыңыз.

6 Кызмет көрсету

Осы кожаттамадағы және өнімдегі қауіпсіздік және ескерту нұсқауларын орынданыз.

6.1 Ротациялық лазер мен аккумуляторды дұрыс қолдану

Hilti Nuron литий-иондык аккумуляторларының корғаныс дәрежесі жоқ. Аккумуляторды жаңбыр мен ылғалдан алшақ ұстаңыз.

1. Көлденең режимде/еңіс режимінде жұмыс істеу.
2. Тік режимде жұмыс істеу және алып тастау немесе еңкейтілген күйде тасымалдау.

▶ Тік режимде жұмыс істеу үшін ротациялық лазерді, қосу/өшіру түймесі жоғары қарап түратындай алып тастау керек.

Ротациялық лазерді тасымалдау үшін немесе пайдаланбайтын кезде өрдайым, аккумулятор бөлімі мен аккумулятор жоғары қарап түрмайтындай және ылғал кіре алмайтындай етіп орналастырыңыз.

6.2 Ротациялық лазерді қосу/өшіру және көлденең күйде жұмыс істеу

Маңызды өлшемдер алу алдында лазердің дәлдігін тексеріңіз, әсіресе ол жерге құлаған болса, қалыпсыз механикалық әсерлерге ұшыраса.

1. Ротациялық лазерді тегіс, тұрақты әрі дірілсіз бетке қойыңыз немесе оны жарамды ұстағышқа орнатыңыз.

Устағыш ретінде қабырға ұстағышын немесе таянышты пайдалануға болады. Тірек аймағының еңкейту бұрышы максимальды ± 5° болуы керек.

1. Ⓞ түймесін басыңыз.

Ротациялық лазерді нивелирлеу орындалуда. Жұмыс күйінің индикаторы жасыл түспен баяу жыпылықтайды.
Нивелирлеуден кейін лазерлік сәуле іске қосылады және айналады. Жұмыс күйінің индикаторы алдымен 5 рет жасыл түспен жылдам жыпылықтап, сонан соң тұрақты түрде жасыл түспен жанып тұрады.

1. Ротациялық лазерді өшіру үшін түймесін қайта басыңыз.

6.3 Штативпен автоматты түрде көлденең туралау PRA 914

Алғышарттар:

• Ротациялық лазер PRA 91 автоматты штативіне орнатылған.
• PRA 400 лазер кабылдағышы, ротациялық лазер мен PRA 91 автоматты штативі жуптастырылған. 705
• PRA 400 лазер кабылдағышы мен PRA 91 автоматты штативінің басқару панелі бір-біріне қаратылған және тікелей көрініс байланысына ие.

Бүл өрекет үшін лазер қабылдағышында QR коды қолжетімді. Бүл код төмендегі жұмыс қадамдары көрсетілген иллюстрациялық нұсқаулықты ашуға мүмкіндік береді. Иллюстрациялық нұсқаулықты мына сілтеме арқылы ашуға болады:

Биіктікті PRA 91 штативімен автоматты түрде туралау

1. Ротациялық лазерде, лазер қабылдағышында және автоматты штативте түймесін басыңыз.

Лазер қабылдағышының дисплейінде лазермен де, автоматты штативпен де байланысты сәтті орнатылғаны көрсетіледі.
▶ Байланыс орнату мүмкін болмаса, тиісті өнімдَ белгісі байланыстың жоктығын көрсетеді.
Ротациялық лазерді нивелирлеу орындалуда. Нивелирлеуден кейін лазерлік сәуле іске қосылады және айналады.

1. Лазер қабылдағышының белгілеу кесігін орнатылатын мақсатты биіктікте ұстан тұрыңыз. Лазер қабылдағышын қозғалтпай ұстаңыз немесе бекітіңіз.

2. Лазер қабылдағышында auto түймесін екі рет басу арқылы автоматты түрде туралауды іске қосыңыз.

▶ Автоматты штатив, лазер жазыктығы лазер қабылдағышының белгілеу кесігіне сәйкес келетін позицияға жеткенше жоғары-төмен қозғалады. Сонымен қатар лазер қабылдағышынан қайталанбалы дыбыстық сигнал шығады.
- Осы позицияға жеткен соң, ротациялық лазер нивелирленеді. Сәтті аяқталу лазер қабылдағышында 5 секундтық үздіксіз дыбыспен көрсетіледі. Дисплейде қысқа уақытқа бөлгісі көрсетіледі.
Автоматты түрде туралау сәтті орындалмаса, лазер қабылдағышында қыска дыбыстық сигналдар беріліп, қгісі қыска уақытка көрсетіледі.

1. Лазер кабылдағышының дисплейінде биіктік реттеуін тексеріп шығыңыз.

2. Егер автоматты түрде туралау аякталса, лазер қабылдағышын мақсатты жазықтықтан алып тастауға және, мысалы, лазер жазықтығының аясында баска нүктелерді белгілеуге болады.

6.4 Еңісті сандык әдіспен реттеу

Алғышарттар:

• Ротациялық лазер пайдалану жағдайына сай орнатылады немесе берік қондырылады.
• PRA 400 лазер кабылдағышы мен ротациялық лазер жуптастырылған. 705

Бүл өрекет үшін лазер қабылдағышында QR коды қолжетімді. Бүл код төмендегі жұмыс қадамдары көрсетілген иллюстрациялық нұсқаулықты ашуға мүмкіндік береді. Иллюстрациялық нұсқаулықты мына сілтеме арқылы ашуға болады:

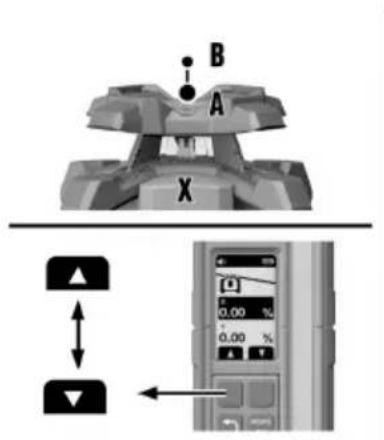

Еңісті сандық әдіспен реттеу

B A X

0✓ 0✓ 0✓ B -A

1. Ротациялык лазерді еңкейту жазықтығының жоғарғы немесе төменгі қырында ((А) нүктесі) орналастырыңыз.

2. Ротациялық лазерді Х осінің бағыты бойынша дәлдеу құралы (нысана мен қарауыл) арқылы еңкейту жазықтығының басқа жиегіндегі (В) нүктесіне бағыттаңыз.

3. Ротациялық лазер мен лазер қабылдағышындағы түймесін басыңыз.

Нивелирлеуге қол жеткізген сөң лазер сәулесі қосылып, айналады және жұмыс күйінің индикаторы тұрақты түрде жасыл түспен жанады.

1. Лазер кабылдағышында «Еңіс режимі» мәзіріндө «Еңісті реттеу» функциясың*танданыз.

2. MENU OK түймесін басыңыз.

3. Еніс мәнін он жақнемесе сол жақ функциялық түймелердің көмегімен енгізіңіз.

Теріс мәнді орнату үшін сол жақ функциялық түймені басыңыз және/немесе мән 0-ден темен түскенше ұстап тұрыңыз.
Функциялық туймені жібергеннен кейін, ротациялық лазер жазықтықтықтың еңсін тура орнатылған мәнге бейімдейді. Орнатылған мәнге жеткен соң, дисплекетіледі.

1. Енді, мысалы, лазер қабылдағышын өлшегіш төрткілдешке бекітуге немесе (А) нүктесінде биіктікті 0 мәніне орнатуға болады. Сонан соң бүкіл еңкейту жазықтығы бойынша басқа нүктелерді өлшеуге болады.

Еңісті қолмен реттеген кезде, ротациялық лазер жазықтығын бір рет нивелирлеп, содан кейін бір рет бекітеді. Бүл ротациялық лазер еңкейтілген лазер жазықтығын қоршаған орта шарттарының өзгеруіне және/немесе бекіткіштің ұзаруына байланысты болуы мүмкін ауыткуға қатысты тураланбайтының ескеріңіз. Күні бойы пайда болатын дірілдер, температура өзгерістері мен басқа әсерлер лазер жазықтығының күйіне әсер етуі мүмкін.

6.5 Еністі сандык әдіспен жоғары дәлдікпен реттеу (e-targeting).

Электрондык бағдарлау күралы ротациялық лазердін қолмен бағдарлануын онтайландырады. Электрондык әдіс дәлірек болады.

Алғышарттар:

• Ротациялық лазер пайдалану жағдайына сай орнатылады немесе берік кондырылады.
  • PRA 400 лазер кабылдағышы мен ротациялық лазер жуптастырылған. 705
• Ротациялық лазер мен лазер қабылдағышының арасындағы минималды қашықтық 3 м (10 фут) күрайды.

Бүл өрекет үшін лазер қабылдағышында QR коды қолжетімді. Бүл код төмендегі жұмыс қадамдары көрсетілген иллюстрациялық нұсқаулықты ашуға мүмкіндік береді. Иллюстрациялық нұсқаулықты мына сілтеме арқылы ашуға болады:

Еңісті жоғары дәлдікпен реттеу

1. Ротациялык лазерді еңкейту жазықтығының жоғарғы немесе төменгі қырында ((А) нүктесі) орналастырыңыз.

2. Ротациялық лазерді Х осінің бағыты бойынша дәлдеу құралы (нысана мен қарауыл) арқылы еңкейту жазықтығының басқа жиегіндегі (В) нүктесіне бағыттаңыз.

3. Ротациялық лазер мен лазер қабылдағышындағы түймесін басыңыз.

Нивелирлеуге қол жеткізген соң лазер сәулесі қосылып, айналады және жұмыс күйінің индикаторы тұрақты түрде жасыл түспен жанады.

1. Лазер кабылдағышында «Еңіс» мәзірінде «Жоғары дәлдік» функциясынғтандаңыз.
2. Лазер қабылдағышын тура (В) нүктесінде және лазер жазықтығында ақырындап ұстаңыз. Лазерлік сәуле анықтау терезесіне тиоі керек.

Ротациялық лазер лазер жазықтығының X осін тура лазер қабылдағышының позициясына бағдарлайды. Туралау аякталғаннан кейін, дисплей 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫

Электрондык бағдарлау тек ±5 ° максималды бұрышка дейін орындалуы мүмкін.

1. Лазер қабылдағышын лазер жазықтығынан алып тастаңыз да, X осіне арналған еңіс мәнін оң жақ немесе сол жақ функциялық түймелердің көмегімен енгізіңіз.

Теріс мәнді орнату үшін сол жақ функциялық түймені басыңыз және/немесе мән 0-ден төмен түскенше ұстап тұрыңыз.
Функциялық түймені жібергеннен кейін, ротациялық лазер жазықтықтықтың еңсің тура орнатылған мәнге бейімдейді. Орнатылған мәнге жеткен соң, дисплетіледі.

1. Енді, мысалы, лазер қабылдағышын өлшегіш төрткілдешке бекітуге немесе (А) нүктесінде биіктікті 0 мәніне орнатуға болады. Сонан сөң бүкіл еңкейту жазықтығы бойынша басқа нүктелерді өлшеуге болады.

Еңісті қолмен реттеген кезде, ротациялық лазер жазықтығын бір рет нивелирлеп, содан кейін бір рет бекітеді. Бүл ротациялық лазер еңкейтілген лазер жазықтығын қоршаған орта шарттарының өзгеруіне және/немесе бекіткіштің ұзаруына байланысты болуы мүмкін ауыткуға қатысты тураланбайтының ескеріңіз. Күні бойы пайда болатын дірілдер, температура өзгерістері мен басқа өсерлер лазер жазықтығының күйіне өсер етуі мүмкін.

6.6 Еңісті PRA 79 еңкейту адаптерімен реттеу

PRA 79 еңкейту адаптерін қолдану жағдайына байланысты штативке немесе қабырғаға бекіту құрылғысына орнатуға болады.

1. Ротациялық лазерді PRA 79 еңкейту адаптеріне, ротациялық лазер басқару панелінің бір жағына кетерілетіндей орнатыңыз. еңкейту адаптерінің нұсқаулығын ұстаныңыз.
2. Ротациялық лазерді еңкейту жазықтығының жоғарғы немесе төменгі қырында орналастырыңыз.
3. Енкейту адаптерін 0° бұрышта орнатыңыз.
4. Ротациялық лазерде түймесін басыңыз.

Ротациялык лазерді нивелирлеу орындалуда. Нивелирлеуден кейін лазерлік сәуле іске қосылады және айналады.

1. Лазер қабылдағышында реттеулер мәзірінің екінші бетінде еңіс режимі функциясын танданыз.

Автоматты түрде нивелирлеу ажыратылады. Лазер қабылдағышының дисплейінде көрсетіледі.

1. PRA 79 еңкейту адаптерінде кажетті еңкейту бұрышын реттеңіз.

Еңісті қолмен реттеген кезде, ротациялық лазер жазықтығын бір рет нивелирлеп, содан кейін бір рет бекітеді. Бүл ротациялық лазер еңкейтілген лазер жазықтығын қоршаған орта шарттарының өзгеруіне және/немесе бекіткіштің ұзаруына байланысты болуы мүмкін ауыткуға қатысты тураланбайтының ескеріңіз. Күні бойы пайда болатын дірілдер, температура өзгерістері мен басқа әсерлер лазер жазықтығының күйіне әсер етуі мүмкін.

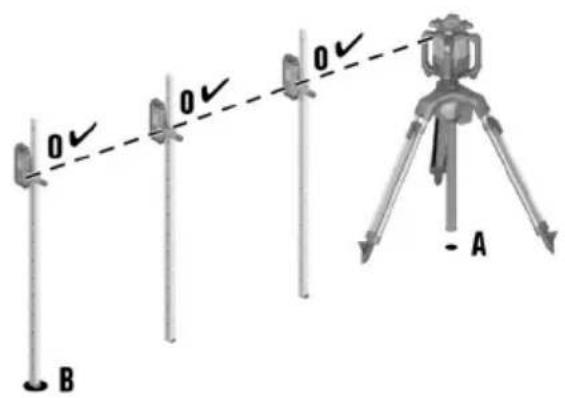

6.7 Бар еңісті тексеру (еңісті автоматты түрде ретлеу)

Алғышарттар:

• Ротациялық лазер пайдалану жағдайына сай орнатылады немесе берік кондырылады.
• Лазер кабылдағышы PRA 400 өлшегіш төрткілдешке (немесе баламасына) бекітілген.
  • PRA 400 лазер кабылдағышы мен ротациялық лазер жүптастырылған. 705

Бүл өрекет үшін лазер қабылдағышында QR коды қолжетімді. Бүл код төмендегі жұмыс қадамдары көрсетілген иллюстрациялық нұсқаулықты ашуға мүмкіндік береді. Иллюстрациялық нұсқаулықты мына сілтеме арқылы ашуға болады:

Еңісті тексеру

1. Ротациялык лазерді еңкейту жазықтығының жоғарғы немесе төменгі қырында ((А) нүктесі) орналастырыңыз.
2. Ротациялық лазерді Х осінің бағыты бойынша дәлдеу құралы (нысана мен қарауыл) арқылы еңкейту жазықтығының басқа жиегіндегі (В) нүктесіне бағыттаңыз.
3. Ротациялық лазер мен лазер қабылдағышындағы түймесін басыңыз.

Нивелирлеуге қол жеткізген соң лазер сәулесі қосылып, айналады және жұмыс күйінің индикаторы тұрақты түрде жасыл түспен жанады.

1. «Еніс» мәзірінде «Еністі тексеру» функциясын танданыз.

2. Лазер қабылдағышын тура (А) нүктесіне орналастырып, дисплейде «0» мәні көрсетілгенше биіктігін реттеңіз.

3. MENU OK түймесін басыңыз.

4. Содан кейін лазер қабылдағышын, өлшегіш төрткілдештегі бііктікті өзгертпей тура (В) нуктесіне орналастырыңыз.

5. MENU OK түймесін басыңыз.

Ротациялық лазер лазерлік нивелирді X осімен лазер қабылдағышының белгілеу кертігіне жеткенше автоматты түрде еңкейтеді. Сонымен қатар лазер қабылдағышынан қайталанбалы дыбыстық сигнал шығады.
Позицияға жеткен соң, ротациялық лазер У осінде нивелирленеді. Сәтті аяқталу 5 секундық үздіксіз дыбыспен көрсетіледі, улігиз уақытқа көрсетіледі.
Содан кейін еңіс мәні таңдалған бірлікпен көрсетіледі.
Автоматты туралау сөтті орындалмаса, кысқа дыбыстық сигналдар беріл бөлгісі кысқа уақытқа көрсетіледі.

1. Кажет болса, көрсетілген мәнді оң жақ және сол жақ функциялық түймелердің көмегімен өзгертуге болады. Егер ротациялық лазер нивелирленген болса, лазер қабылдағышын мақсатты жазықтықтан алып тастауға және, мысалы, лазер жазықтығының аясында басқа нүктелерді белгілеуге болады.

6.8 Қолмен тігінен тұралау 5

Алғышарттар:

• Ротациялық лазер тігінен берік бекітілген (штатив, қабырға бекіткіші, қасбет немесе бақылау тақтайының адаптерінде немесе артқы түтқыштарда орналасқан). Ротациялық лазер, қосу/өшіру түймесі қоғары қарап тұратындай орналастырылған.
• Негізгі нукте (А) лазерлік бастиектің астына қойылған (мысалы, бақылау тақтайындағы шеге немесе едендегі түрлі-түсті нукте).

• PRA 400 лазер кабылдағышы мен ротациялық лазер жуптастырылған. 705

• Ротациялық лазерде және лазер қабылдағышында түймесін басыңыз.

Ротациялық лазер нивелирленіп, содан кейін тұрақты лазерлік сәулені төмен қарай проекциялайды.

1. Ротациялық лазерді проекцияланатын лазерлік сәуле негізгі нүктемен (А) дәл тураланатындай етіп туралаңыз. Негізгі нүкте перпендикуляр негізі болып табылмайды!

2. Ротациялык лазердегі Ⓞ түймесін кыскаша басыңыз немесе лазер кабылдағышындағы оң жақ немесе сол жақ функциялык түймелердің бірін кыскаша басыңыз.

▶ Ротациялық лазер айнала бастайды.

1. Лазер жазыктығын онға немесе солға жылжыту үшін лазер қабылдағышындағы оң жақ немесе сол жақ функциялық түймені басыңыз.

▶ Ротациялық лазер жазықтықты қалаулы бағытпен жылжытады.

Tirînen пайдалану кезінде барынша жоғары дәлдікке қол жеткізу үшін «Бақылау функциясымен автоматты турде tîrînen туралау» 712 функциясын пайдаланыңыз.

Лазер жазыктығы бақылау функциясынсыз бір рет бекітіліп, содан кейін қоршаған орта шарттарының өзгерісінен (діріл, температура өзгерістері және т.б.) орын алатын ықтимал ауыткуды қалпына келтірмейтінін ескеріңіз. Бақылау функциясының көмегімен лазер жазыктығының позициясына тиетін өсерлерді қалпына келтіруге болады.

6.9 Автоматты түрде тігінен туралау 6

Алғышарттар:

- Ротациялық, лазер тігінен берік бекітілген (штатив, қабырға бекіткіші, қасбет немесе бақылау тақтайының адаптерінде немесе артқы түтқыштарда орналасқан). Ротациялық, лазер, қосу/өшіру түймесі жоғары қарап тұратындай орналастырылған.

• Негізгі нукте (А) лазерлік бастиектің астына қойылған (мысалы, бақылау тақтайындағы шеге немесе едендегі түрлі-түсті нукте).
  • PRA 400 лазер кабылдағышы мен ротациялық лазер жүптастырылған. 705

Бүл өрекет үшін лазер қабылдағышында QR коды қолжетімді. Бүл код төмендегі жұмыс қадамдары көрсетілген иллюстрациялық нұсқаулықты ашуға мүмкіндік береді. Иллюстрациялық нұсқаулықты мына сілтеме арқылы ашуға болады:

Автоматты түрде tігінен туралау

1. Ротациялық лазерде және лазер қабылдағышында түймесін басыңыз.
2. Ротациялық лазер нивелирленіп, содан кейін тұрақты лазерлік сәулені төмен қарай проекциялайды.
3. Ротациялық лазерді проекцияланатын лазерлік сәуле негізгі нүктемен (А) дәл тураланатындай етіп туралаңыз. Негізгі нүкте перпендикуляр негізі болып табылмайды!
4. Лазер қабылдағышының белгілеу кесігін реттелетін мақсатты жазықтықта ((В) нүктесі) ұстан тұрыңыз. Лазер қабылдағышын қозғалыссыз ұстан тұру немесе бекіту керек.
5. Лазер қабылдағышында AUTO түймесін екі рет басу арқылы автоматты түрде туралауды бастаңыз немесе «Тік режим» мәзірінде «автоматты түрде туралау» функциясын AUTO тандаңыз.

▶ Лазер жазыктығы (В) нүктесіне жеткенше онға және/немесе солға қарай жылжып тұрады. Сонымен қатар лазер қабылдағышынан қайталанбалы дыбыстық сигнал шығады.
▶ (В) нуктесіне жеткенде √ белгісі қыска уақытка көрсетіледі.
Автоматы туралау сетті орындалмаса, кыска дыбыстық сигналдар беріліп, белгісі кыска уақытка көрсетіледі.

1. Егер ротациялық лазер позицияға сәтті жеткен болса, лазер қабылдағышын мақсатты жазықтықтан алып тастауға және, мысалы, лазер жазықтығының аясында басқа нүктелерді белгілеуге болады.

Тігінен пайдалану кезінде барынша жоғары дәлдікке қол жеткізу үшін «Бақылау функциясымен автоматты турде тігінен туралау» 712 функциясын пайдаланыңыз.

Лазер жазыктығы бақылау функциясынсыз бір рет бекітіліп, содан кейін қоршаған орта шарттарының өзгерісінен (діріл, температура өзгерістері және т.б.) орын алатын ықтимал ауыткуды қалпына келтірмейтінін ескеріңіз. Бақылау функциясының көмегімен лазер жазыктығының позициясына тиетін өсерлерді қалпына келтіруге болады.

Алғышарттар:

• Ротациялық лазер тігінен берік бекітілген (штатив, қабырға бекіткіші, қасбет немесе бақылау тақтайының адаптерінде немесе артқы түтқыштарда орналасқан). Ротациялық лазер, қосу/өшіру түймесі оқоғары қарап тұратындай орналастырылған.
• Негізгі нукте (А) лазерлік бастиектің астына қойылған (мысалы, бақылау тақтайындағы шеге немесе едендегі түрлі-түсті нукте).
• PRA 400 лазер кабылдағышы мен ротациялық лазер жуптастырылған. 705

Бүл өрекет үшін лазер қабылдағышында QR коды қолжетімді. Бүл код төмендегі жұмыс қадамдары көрсетілген иллюстрациялық, нұсқаулықты ашуға мүмкіндік береді. Иллюстрациялық, нұсқаулықты мына сілтеме арқылы ашуға болады:

Бақылау функциясымен автоматты түрде тігінен туралау

Тігінен пайдалану кезінде барынша жоғары дәлдікке қол жеткізу үшін бақылау функциясымен автоматы түрде тігінен туралау функциясын пайдаланыңыз. Лазер жазықтығы бақылау функциясынсыз бір рет бекітіліп, содан кейін қоршаған орта шарттарының өзгерісінен (діріл, температура өзгерістері және т.б.) орын алатын ықтимал ауыткуды қалпына келтірмейтінін ескеріңіз. Бақылау функциясының көмегімен лазер жазықтығының позициясына тиетін өсерлерді қалпына келтіруге болады.

1. Ротациялық лазерде және лазер қабылдағышында түймесін басыңыз.
   Ротациялық лазер нивелирленіп, содан кейін тұрақты лазерлік сәулені төмен қарай проекциялайды.
2. Ротациялык лазерді проекцияланатын лазерлік сәуле негізгі нүктемен (А) дәл тураланатындай етіп туралаңыз. Негізгі нүкте перпендикуляр негізі болып табылмайды!
3. Лазер қабылдағышының белгілеу кесігін реттелетін мақсатты жазықтықта ((В) нүктесі) ұстан тұрыңыз. Лазер қабылдағышын қозғалыссыз ұстан тұру немесе бекіту керек.
4. «Тік режим» мәзірінде ☐ «бақылау функциясымен автоматты түрде туралау» функциясын таңданыз.

▶ Лазер жазыктығы (В) нүктесіне жеткенше онға және/немесе солға қарай жылжып тұрады. Сонымен қатар лазер қабылдағышынан қайталанбалы дыбыстық сигнал шығады.
▶ (В) нуктесіне жеткенде √ белгісі қыска уақытка көрсетіледі.
Ротациялық лазер бақылау функциясына ауысады. Сыртқы әсерлерден пайда болған кішігірім ауыткулар автоматты түрде теңестіріледі және лазер сәулесі лазер қабылдағышының белгілеу кертігі деңгейінде қалады.
Автоматты туралау сәтті орындалмаса, қыска дыбыстық сигналдар берілі BELГІСІ қыска уақытқа көрсетіледі.

1. Бакылау режимі іске қосылған уақытта лазер қабылдағышын мақсатты жазықтықтан ШЫФАРМАНЫЗ.
2. Енді қолмен немесе екінші лазер қабылдағышының көмегімен, мысалы, элементтерді лазер жазықтығымен туралауға немесе лазер жазықтығының аасындағы нуктелерді белгілеуге болады.

7 Лазер кабылдағышы PRA 400

PRA 400 лазер кабылдағышына арналған толық пайдалану бойынша нұсқаулық → осы жерде.

7.1 Лазер кабылдағышын басқару

▶ Лазер кабылдағышында түймесін басыңыз.

PRA 400 лазер кабылдағышының дисплейі ротациялық лазер мен штативті бозғыл көріністе көрсетеді. Ротациялық лазермен және/немесе штативпен байланыс орнатылғаннан кейін, қосылған өнім қара түспен көрсетіледі.
▶ Лазер қабылдағышында екі функциялық түйме бар. Олар дисплей индикациясына байланысты әртүрлі басқару әрекеттерін орындауға мүмкіндік береді (жоғары/төмен, онға/солға, плюс/минус).

Функциялық түймелердің ағымдағы ықтимал тағайындалуы дисплейде экранның төменгі жиегінде көрсетіледі.

Функциялық түймелердің көмегімен лазер қабылдағышының дисплейіндегі белгіні таңдап, таңдауды растау үшін қүймесін басыңыз.

▶ Ағымдағы таңдалған белгі қара фонда көрсетіледі.

▶ Алдыңғы индикацияға қайту үшін түймесін басыңыз.

7.2 Лазер қабылдағышымен лазер сәулесін қабылдау

1. Лазер қабылдағышын айқындау әйнегімен лазер сәулесінің жазықтығында тікелей ұстаңыз.

▶ Лазер сәулесінің қабылдануы визуалды және акустикалық түрде көрсетіледі.
▶ Лазер кабылдағышы лазер жазықтығынан белгілеу кесігіне дейінгі қашықтықты көрсетеді.
▶ Пайдалану жағдайына байланысты лазер қабылдағышын немесе ротациялық лазерді, айналу жазықтығы белгілеу кесігімен бір сызықта болғанша жоғары немесе төмен жылжытыңыз. Лазер қабылдағышы "0" мәнін көрсетеді.

1. Лазер қабылдағышын туралау кезінде қозғалтпай ұстаңыз немесе бекітіңіз. Лазер қабылдағышы мен ротациялық лазер арасында еркін көріністің бар болғанына көз жеткізіңіз.

7.3 Мэзір опциялары

Басты мөзірді ашу үшін түймесін басыңыз.

Мэзірлердегі белгілер өніміңізде ағымдағы уақытта орнатылған мәнді көрсетеді және сондықтан осы пайдалану бойынша нұсқаулықтағы көрсетілімнен өзгеше болуы мүмкін.

Лазер кабылдағышында көрсетілетін мөзір тармақтары лазер кабылдағышымен жүптастырылған ротациялық, лазерге байланысты. Белгілі бір мөзір тармақтары кейбір ротациялық лазерлерде колжетімсіз.

Басты мөзір

	Көлденең режим
	Еңіс режимі
	Тік режим
	Жалпы реттеулер
	Ўйқы режимін қосу / 你就ы режимін өшіру
	Лазер қабылдағышының дыбыс деңгейін реттеу (өшірулі, 1/2/3-деңгей)

	Бір немесе бірнеше сәуле диапазонын өшіру
[784C]	Биіктікті PRA 91 штативімен автоматты түрде туралау.
	QR коды → Биіктікті PRA 91 штативімен автоматты түрде туралау.

Еңіс режимінің мәзірі

	Еністі реттеу
	Еністі тексеру
	Жадта сақталған еңіс реттеулерін (тандаульлар) шақыру немесе өзгерту
	Еңісті жоғары дәлдікпен реттеу
	QR коды → Барлық еңіс функцияларының шолуына сілтеме

Тік режим мәзірі

AUTO	Автоматты түрде тігінен туралау
	Бақылау функциясымен автоматты түрде тігінен туралау
	Бір немесе бірнеше сәуле диапазонын өшіру
	QR коды → Тік режимдегі барлық функциялардың шолуына сілтеме

Реттеулер мәзірі

12 mm	Дэлдік (5 деңгей)Деңгейлерді Қажеттіліктеріңізге немесе ротациялық лазер мен лазер Қабылдағышының арасындағы ҚашықтықҚа сәйкес таңдаңыз.
1000 APM	Айналу жылдамдығы (3 деңгей)
	«Кедергі келтіретін жарық, көздерінен Қорғаныс» режимін іске Қосу/ажырату
	«Антишок» функциясы (өшірулі, 1/2/3-деңгей) 714
	Қызметтік индикатор
	Қосымша реттеулер 714

«Антишок» функциясының ішкі мәзірі

Денгейді ротациялык лазердін орнату орнындағы ықтимал дірілдерге байланысты таңдаңыз.

	1-деңгей, дірілдерге жоғары сезімталдық
	2-деңгей, дірілдерге орташа сезімталдық
	3-деңгей, дірілдерге төмен сезімталдық
	«Антишок» функциясы ажыратылған

Косымша реттеулер мәзірі

	Автоматты түрде нивелирлеу функциясын ажырату (еңісті Қолмен реттеу 丫шін)
	Дыбыстық сигналдардың, реттілігін ауыстырып Қосу
	Ротациялық, лазердің/лазер Қабылдағышының ішкі бағдарламалық жасақтама нұсқасы
	QR кодтарын іске Қосу/ажырату
	Бір немесе бірнеше сәуле диапазонын өшіруОң және сол жақ функциялық түймелердің, көмегімен Қалаулы сәуле диапазонын таңдаңыз. Ротациялық, лазер X осінің, бағытында көрсетілген.Сәуле диапазонын Қосу немесе өшіру 丫шін түймесін басыңыз.Белсенді сәуле диапазондары дисплейдің жоғарғы жолағында көрсетіледі.

↔mm ∠%

Лазер жазыктығы мен ортаңғы белгі арасындағы қашықтық үшін өлшем бірлікті және еңіс үшін өлшем бірлікті таңданыз.

• Миллиметр | градус, пайыз немесе промилле
• Дюйм | градус, пайыз немесе промилле (кейбір нарыктарда колжетімсіз)
• Фут | градус, пайыз немесе промилле (кейбір нарыктарда колжетімсіз)

8 Кутім және техникалық қызмет көрсету

ECKEPTY

Аккумулятор енгізілген кезде жаракат алу қаупі бар !

▶ Кутім және техникалық қызмет көрсету бойынша кез келген жұмыстарды орындамас бұрын әрдайым аккумуляторды шығарыңыз!

Өнімге қызмет көрсету

• Катты жабысып калған кірді абайлап кетіріңіз.
• Корпусты сөл суланған шүберекпен ғана тазалаңыз. Ешқандай силикон қамтитын күтім құралдарын пайдаланбаңыз, себебі олар пластик бөлшектерге зақым келтіруі мүмкін.
• Өнімнің контактілерін тазалау үшін таза, құрғақ шүберекті қолданыңыз.

Лазердің шығыс терезесін тазалаңыз

▶ Лазерлік сәуленің шығу терезесінен шанды үрлеп шығарыңыз.
▶ Лазерлік сәуленің шығу терезесіне саусақпен тимеңіз.

Будыр тазалау құралы әйнекті қырып, аспап дәлдігіне әсер етуі мүмкін.

Литий-иондык аккумуляторга қызмет көрсету

• Еш жағдайда желдету саңылаулары бітелген аккумуляторды қолданбаңыз. Желдету саңылауларын кұргғақ, жұмсақ қылшақпен жақсылап тазалаңыз.
• Аккумуляторға шаңның немесе кірдің қажетсіз тиюіне жол берменіз. Аккумуляторға қатты ылғалдың тиюіне ешкашан жол берменіз (мысалы, суға батыру немесе жаңбыр астына қою арқылы). Аккумулятор су болса, оны зақымдалған аккумулятор ретінде қарастырыңыз. Оны түтанбайтын контейнерге окшаулап, Hilti қызмет көрсету орталығына хабарласыңыз.
• Аккумулятордыбөгде май мен майлағыштан таза ұстаңыз. Аккумулятордашаң не кірдің қажетсіз жи- налуына жол берменіз. Аккумуляторды құрғак, жұмсақ қылшақлен немесе таза, құрғак, шүбережпен тазалаңыз. Ешкандай силикон қамтитын қүтім құралдарын пайдаланбаңыз, себебі олар пластик бөлшектерге зақым келтіруі мүмкін. Аккумулятордың контактілеріне тимеңіз және зауыттан тыс қолданылған майды контактілерден кетіріңіз.
• Корпусты сөл суланған шуберекпен ғана тазалаңыз. Ешқандай силикон қамтитын күтім құралдарын пайдаланбаңыз, себебі олар пластик бөлшектерге зақым келтіруі мүмкін.

Техникалық қызмет көрсету

ECKEPTY

Ток согу каупі! Электрлік кұрамдас бөлшектерді қате жөндеу ауыр жаракаттану мен өртке апарып соғуы мүмкін.

• Аспаптың электр бөлігін жөндеуді тек маман-электрикке тапсырыңыз.
• Көзгекөрінетін барлық бөлшектерде зақымдардың бар-жоғын және басқаруэлементтерініңақаусыз жұмысын жиі тексеріп тұрыңыз.
• Өнім зақымдалған және/немесе ақаулы болған жағдайда, оны пайдаланушы болмаңыз. Өнімді міндетті түрде Hilti қызмет көрсету орталығында жөндетіңіз.
• Кутім және техникалық қызмет көрсету жұмыстарынан кейін барлық қорғауыш құрылғыларды орнатып, олардың ақаусыз жұмыс істегенін тексеріңіз.

Қауіпсіз қолдану үшін тек түпнұсқа қосалқы бөлшектерді, шығыс материалдарды және құрамдастарды қолданыңыз. Hilti мақұлдаған қосалқы бөлшектер, шығын материалдары мен әнімге арналған керек-жарактар Hilti Store дүкенінде немесе келесі веб-сайтта қолжетімді: www.hilti.group

8.1 Өлшем дәлдігін тексеру

Техникалық шарттарға сәйкестікке кепілдік беру мақсатында аспапты тұрақты аралықтарда (кемінде улкен/релевантты өлшемді орындау алдында) тексеру керек.

Аспапулкенбийктіктенкулағансоңаспаптынжұмысқақабілеттілігінзөрртеукерек. Төменdegішарттарда аспаптың ақаусыз қызмет етуі қамтамасыз етілуі мүмкін:

• Кулау кезінде техникалық сипаттамаларда берілген кулау биіктігінен асырылмайды.
• Аспап кулаудан бұрын ақаусыз жұмыс істеген.
• Кулау кезінде аспап механикалық түрде зақымдалмаған (мысалы, Penta призмалары сынбаған).
• Аспап пайдалануда ротациялық лазер сәулесін шығарып жатыр.

8.2 X және Y осьтері бойынша аспап дәлдігін тексер 8

1. Штативті кабырғадан шамамен 20 м (66 фут) кашықтықта қойып, штатив бастиегін ватерпастың көмегімен көлденеңінен туралаңыз.
2. Ротациялық, лазерді штативке орнатып, ротациялық, лазерді дәлдеу кертігінің көмегімен қабырғамен туралаңыз.
3. А суреті: Лазер қабылдағышының көмегімен бір нүктені (1) устап алып, оны қабырғада белгілеңіз.
4. Ротациялық лазерді ортаңғы ось бойынша сағат тілінің бағытымен 90°-қа бұраңыз. Бүл ретте ротациялық лазердің биіктігін өзгертуге болмайды.
5. В суреті: Лазер қабылдағышының көмегімен екінші нуктені (2) ұстап алып, оны қабырғада белгілеңіз.
6. С және D суреті: Алдыңғы екі қадамды тағы екі рет қайталаңыз. Лазер қабылдағышының көмегімен (3) және (4) нүктелерін ұстап алып, оларды қабырғада белгілеңіз.

Мукият орындағанда (1) және (3) нүктелері (негізгі ось) мен (2) және (4) нүктелерінің (көлденең ось) арасындағы қашықтық 2 мм-ден (20 м үшін) (66 фут үшін 0,08) аспауы керек. Ауытку үлкен болса, ротациялық лазерді Hilti қызмет көрсету орталығына калибрлеуге жіберіңіз.

1. Ротациялық лазерді қабырғадан шамамен 1-10 м қашықтықта барынша тегіс бетке тік қойыңыз.
2. Туткаларды кабырғамен қатарлас тураланыз.
3. Ротациялық лазерді іске қосып, еденде негізгі нуктені (R) белгілеңіз.
4. Лазер қабылдағышының көмегімен қабырғаның төменгі шетінде (А) нуктесін белгілеңіз.
5. Лазер қабылдағышының көмегімен шамамен 10 м (33 фут) биіктікте (В) нуктесін белгілеңіз.

6. Ротациялық лазерді 180°-қа бұрыңызда, едендегі негізгі нүктемен (R) және қабырғадағы теменгі белгі нүктемен (A) туралаңыз. Сондай-ак автоматты туралау функциясын пайдалануға болады.
   711

7. Лазер кабылдағышының көмегімен шамамен 10 м (33 фут) биіктікте (С) нуктесін белгілеңіз.

▶ Әрекет мұқият орындалғанда, белгіленген (В) және (С) нүктелерінің көлденен қашықтығы 2 мм-ден (10 м үшін) кем болуы керек (33 фут үшін 0,08). Ауытку үлкен болса, ротациялық лазерді Hilti қызмет көрсету орталығына калибрлеуге жіберіңіз.

8.4 Hilti өлшеу жүйелерінің қызмет көрсету бөлімі

Hilti өлшеу жүйелерінің қызмет көрсету бөлімі тексерісті өткізеді және ығысу пайда болған жағдайда қайта орнатуды орындайды және өлшеу құралының сипаттамаға сәйкестігін тексереді. Сынақ өткізу кезіндегі сипаттамаға сәйкестік қызмет көрсету сертификатында жазбаша түрде расталады. Төменdegілер ұсынылады:

• Жарамды тексеру аралығын пайдалану тәсіліне сәйкес тандау керек.
• Аспапка кутілмеген жуктеме тускен сон, маңызды жұмыстар орындамас бұрын, сонда да кем дегенде жыл сайын Hilti өлшеу жүйелерінің қызмет көрсету бөлімінде тексерістер орындалуы тиіс.

Hilti өлшеу жүйелерінің қызмет көрсету бөлімі өткізетін тексеріс пайдаланушыны қолдану алдында және қолдану кезінде өлшеу құралын тексеруден босатпайды.

9 Тасымалдау және сақтау

Аккумуляторлы кулардар мен аккумуляторларды тасымалдау

АБАЙЛАНЫЗ

Тасымалдау кезіндегі кенет іске қосылу !

▶ Өніміңізді өрдайым аккумуляторын шығарып алып тасымалданыз!

• Аккумулятор(лар)ды шығарыңыз.
• Аккумуляторларды ешкашан үймеде тасымалдамаңыз. Тасымалдау барысында аккумуляторларды шамадан артық сокқы мен дірілден қорғау және олардың басқа батарея полюстерімен жанасуына және қыска тұйықталудың туындауына жол бермеу үшін кез келген ток өткізгіш материалдардан немесе басқа аккумуляторлардан окшаулау керек. Аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз.
• Аккумуляторларды поштамен жібегуге болмайды. Зақымдалмаған аккумуляторларды жіберу қажет болғанда, жеткізуші кәсіпорындарға хабарласыңыз.
• Өнім мен аккумуляторларды әр пайдаланбас бұрын және ұзак, уақыт бойы тасымалдағаннан кейін зақымдардың бар-жоғын тексеріп шығыңыз.

Аккумуляторлы куралдар мен аккумуляторларды сақтау

ECKEPTY

Булінген немесе заряды таусылған аккумуляторлардан күтілмеген зақымдалу!

▶ Өніміңізді өрдайым аккумуляторын шығарып алып сақтаңыз!

• Өнім мен аккумуляторларды салкын және күргақ жерде сақтаңыз. Техникалық деректер 704 бөлімінде көрсетілген температураның шектік мәндерін ескеріңіз.
• Аккумуляторларды зарядтағыш құрылғыда сақтамаңыз. Аккумуляторды зарядтағаннан кейін әрдайым зарядтағыш құрылғыдан шығарыңыз.
• Аккумуляторларды еш жағдайда күн мен жылу көздерінің астында немесе шыны эйнек артында сақтамаңыз.
• Өнім мен аккумуляторларды балалар мен рүксаты жок адамдардың қолы жетпейтін жерде сақта- ңыз.
• Өнім мен аккумуляторларды әр пайдаланбас бұрын және ұзак ұақыт бойы сақтағаннан кейін зақымдардың бар-жоғын тексеріп шығыңыз.

10 Акаулардағы көмек

Кез келген ақау орын алған жағдайда, аккумулятордың күй индикаторына назар аударыңыз. Литий- ионды аккумулятордың индикаторлары 703 бөлімін қараңыз.

Бул кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз.

Ақаулық ықтимал себеп Шешім
Аккумулятордың жарық диодтары өшірулі	Аккумулятор бүлінген.	▸ Hilti қызмет көрсету орталығына жолығыңыз.
Аккумулятор естілетін шырт ету дыбысымен бекітілмейді.	Аккумулятордағы бекіткіш тілшік ластанған.	▸ Тіреуіш шығыңқы жерін та- залаңыз және аккумуляторды қайтадан салыңыз.
Өнімде немесе аккумуляторда қатты жылу пайда болды.	Электрлік ақау	▸ Өнімді дереву өшіріңіз, батареяларды шығарыңыз және Hilti қызмет көрсету орталығына хабарласыңыз.
	Лазер қабылдағышындағы батареяның заряды таусылған.	▸ Лазер қабылдағышындағы батареяларды алмастырыңыз.
Лазер қабылдағышындағы батарея заряды төмен
Акаулық ықтимал себеп Шешім
Лазер қабылдағышындағы батарея заряды таусылған		► Лазер қабылдағышындағы батареяларды алмастырыңыз.
Ротациялық лазердегі аккумулятордың заряд деңгейі төмен		► Аккумуляторды зарядтаңыз.
Ротациялық лазердегі аккумулятордың заряды толықтай таусылды		► Аккумуляторды зарядтаңыз.
Штативтегі аккумулятордың заряд деңгейі төмен		► Аккумуляторды зарядтаңыз.
Штативтегі аккумулятордың заряды толықтай таусылды		► Аккумуляторды зарядтаңыз.
Лазер сәулесі анықталмайды		► Лазер қабылдағышын лазер жазықтығының бийктігіне келтіріңіз. Анықтау әрісі ротациялық лазерге қарап тұруы керек.
	Лазер қабылдағышы лазер жазықтығының ықтимал орнынан тым алыс, іске қосылған функцияны орындау мүмкін емес.	▸ Құрылымыңызды тексеріңіз. Ротациялық қазердің максимальды еңісін немесе автоматты штативтің бийктік бойынша максимальды туралану мәнін ескеріңіз және функцияны қайт іске қосыңыз.
Лазер қабылдағышы ықтимал лазер жазықтығынан тыс
	Сокқы жайында ескерту жүйесі қолжетімсіз немесе үзілді.	▸ Ротациялық қазер мен лазерлік қабылдағыштың орналасувин тексеріңіз және аспапты қажетінше қайта реттеңіз.▸ Лазерлік жазықтықтан кедергіні жойыңыз.▸ Басқару функциясын қайта іске қосыңыз.
Басқару режимінің ескертуі
	Лазер қабылдағышы ықтимал автоматты еңіс диапазонынан тыс.	▸ Ротациялық қазердің максимальды автоматты еңіс диапазонын ескеріңіз.
	Лазер тым қатты еңкейтілген, ниверлеу мүмкін емес.	▸ Ротациялық қазерді барынша тік қүйге орнатыңыз.
Еңкейту/нивелирлеу мүмкін емес		▸ Ротациялық қазерді өшіріп, қайта қосыңыз.
	Ротациялық қазер тым қатты дірілдеуде.	▸ Ротациялық қазерді дірілсіз жерге орналастырыңыз.
«Антишок» функциясы іске қосылды
	Үйқы режимі белсенді.▸ Ротациялық қазермен әрі қарай жұмыс істеу үшін үйқы режимін ақыратыңыз.
Үйқы режимі іске қосылған
	Ротациялық қазермен байланыс жок.	▸ Екі өнімді бір-біріне жақындатып, екеуін де өшіріңіз де, қайта қосыңыз.
		▸ Егер сонда да байланыс орнатылмаса, екі өнімді қайта жұптастырыңыз.
Ротациялық қазермен байланыс жок
	Автоматты штативпен байланыс жоқ.	► Екі өнімді бір-біріне жақындатып, екеуін де өшіріңіз де, қайта қосыңыз.
		► Егер сонда да байланыс орнатылмаса, екі өнімді қайта жүптастырыңыз.
Автоматты штативпен байланыс жоқ
	Ротациялық лазермен жүптастыру сәтсіз аяқталды.	► Екі өнімді қайта жүптастырыңыз.
Ротациялық лазермен жүптастыру сәтсіз аяқталды
	Штативпен жүптастыру сәтсіз аяқталды.	► Екі өнімді қайта жүптастырыңыз.
Автоматты штативпен жүптастыру сәтсіз аяқталды
	Ротациялық лазерді қайта іске қосу керек.	► Ротациялық лазерді өшіріп, қайта қосыңыз.
Қайта іске қосу қажет
[ННЗЗ]	Ротациялық лазерде қате орын алды.	► Ротациялық лазердің орнатылуын тексеріңіз (мысалы, дірілсіз, тегіс бет және т.б.)
Температура
	Ротациялық лазер ақаулы. ► Hilti қызмет көрсету орталығына жолығыңыз.
Ротациялық лазер ақаулы
	Лазер қабылдағышында аппараттық жабдық ақауы орын алды.	► Hilti қызмет көрсету орталығына жолығыңыз.
Лазер қабылдағышындағы аппараттық жабдық ақауы

11 Кэдеге жарату

ECKEPTY

Кате жолмен көдеге жаратудан жаракат алу каупі бар! Газдардың немесе сүйықтықтардың шығуынан денсаулыққа зиян келтіру каупі бар.

Закымдалған аккумуляторларды жіберуге немесе жөнелтуге болмайды!
- Кыска түйыкталуға жол бермеу үшін, қосылымдарды ток өткізбейтін материалмен жауып қойыңыз.
- Аккумуляторларды балалардың қолына жетпейтіндей етіп көдеге жаратыңыз.
- Аккумуляторды Hilti Store дукенінде кәдеге жаратыңыз немесе жергілікті кәдеге жарату кәсіпорнына хабарласыңыз.

Hilti өнімдері қайта өндеу үшін жарамды көптеген материалдардың санынан тұрады. Көдеге жарату қында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспаптарды деге жарату үшін қабылдайды. Hilti қызмет көрсету орталығынан немесе дилерден сұраңыз.

Электр куралдарды, электрондык курылғылар мен аккумуляторларды түрмыстык қоқыспен бірге тастамаңыз!

12 Өндіруші кепілдігі

Кепілдік шарттары туралы сурақтарыңыз болса, жергілікті Hilti серіктесіне жолығыңыз.

13 FCC нускауы (АКШ-та жарамды) / IC нускауы (Канадада жарамды)

Аталмыш аспап АКШ Федералдык байланыс комиссиясы (FCC) ережелерінің 15 тарауында бекітілген В класты сандык, кұрылғыларға арналған шекті мәндердің сынағынан сәтті өтті. Бүл шекті мәндер түрғынаймақтарында сәуле кедергілерін таратудан жеткілікті қорғанысты орнатуды қарастырады. Бүл түрге жататын аспаптар жоғары жиіліктерді шығарып қолданады және олар сәуле таратуы мүмкін. Сондықтан оларды орнату және пайдалану нұсқауларға сай орындалмаса, олар радиобағдарламаларды қабылдауда кедергілер тудыруы мүмкін.

Алайда талаптарға сай қолданғанда кедергілер тумайтынына кепілдік беру мүмкінемес. Аталмыш аспап радио- және телеқабылдауға кедергілер тудырса (муны аспапты өшіріп, қайта қосу арқылы анықтауға болады), пайдаланушы мүндай кедергілерді келесі шаралардың көмегімен жою үшін аспапты өшіруі керек:

• Кабылдау антеннасын кайта орнатыңз немесе ауыстырыңз.
- Аспап пен кабылдағыш арасындағы қашықтықты үлкейтіңіз.
- Аспапты кабылдағыштың ток тізбегінен баска розеткаға жалғаныз.
- Дилердің немесе тәжірибелі радио/телетехниктің көмегімен алыңыз.

Бул аспап тиісті сәуле жуктемесінің шектік мәндерін сақтайды.

Бүл аспапты таратқыш пен денеңіздің арасында кем дегенде 20 см қашықтықты сақтап орнату және пайдалану керек.

Шарттар: АКШ

Аталмыш аспап FCC ережелерінің 15-бабына сай келеді.

Iске қосу төмендегі екі шарттарға сәй болуы керек:

• Аспап ешкандай кедергілер тудырмауы керек.
• Аспап барлык кедергілерді, соның ішінде кажетсіз әрекеттерге әсер ететін кедергілерді кабылдауы керек.

Шарттар: Канада

Бул аспапта Канаданың инновациялар, ғылым мен экономикалық даму жөніндегі агенттігінің лицензиялаудан өтпейтін RSS технологиясына сәйкес келетін лицензиялаудан өтпейтін таратқыш/қабылдағыш бар. Аспап В класындағы аспап болып табылады CAN ICES (В) / NMB (В). Іске қосу төмендегі екі шарттарға сәй болуы керек:

• Аспап ешкандай кедергілер тудырмауы керек.
• Аспап барлық кедергілерді, соның ішінде аспаптың қажетсіз әрекеттеріне әсер ететін кедергілерді қабылдауы керек.

Hilti компаниясы руксат етпеген өзгертулер немесе модификациялар пайдаланушының аспапты пайдалану құқыктарын шектеуі мүмкін.

Курамында FCC ID: SDL-PR4X бар

Курамында IC: 5228A-PR4X бар

Аспап үшін FCC Suppliers Declaration of Conformity procedure қолданылады.

Жауапты түлға:

Hilti, Inc.

Өніміңізге арналған керек-жарактар, жүйелік өнімдер мен қосымша акпарат → осы жерде қолжетімді.

Елге тән рүқсаттар

Төмендегі бөлімдерде тиісті нарықтың руксат бойынша талаптары берілген.

Шарттар: Бразилия

Шарттар: Біріккен Араб Өмірліктері

TDRA

ER37505/24

RoHS (зиянды заттектердің пайдаланылуын шектеу директивасы)

Бул кесте Кытай нарығына қолданылады.

限用物質含有情況標示聲明書

Бул кесте Тайвань нарығына қолданылады.

15 Hilti литий-иондык аккумуляторлары

Қауіпсіздік және қолдану бойынша нұсқаулар

Осы кужаттамада «аккумулятор» термині бірнеше Li-Ion элементтерін байланыстыратын қайта зарядтауға болатын Hilti Li-Ion аккумуляторларына қолданылады. Олар Hilti электр құралдарына арналған және тек осы құралдармен бірге пайдаланылуы тиіс. Тек түпнұсқа Hilti аккумуляторларын қолданыңыз!

Сипаттама

Hilti аккумуляторлары элементтерді баскару және элементтерді корғау жүйелерімен жабдықталған.

Аккумуляторлар арнайы жоғары энергия тығыздығын мүмкін ететін литий-иондық жинаушы материалдарды қамтитын элементтерден тұрады. Литий-иондық элементтер өте төмен жад әсеріне ie, алайда күш әсеріне, қатты заряд таусылуына немесе жоғары температураларға өте сезімтал болып табылады.

Hilti аккумуляторлары үшін руксат етілген өнімдерді Hilti Store дукенінде немесе мына сайтта табуға болады: www.hilti.group

Қауіпсіздік

▶ Литий-иондык аккумуляторларды пайдалану және күту бойынша төмендегі қауіпсіздік шараларын орындаңыз. Нұсқауларды орындамау тері тітіркенуіне, ауыр тот басқыш жаракаттарға, химиялық күйіктерге, өртенуге және/немесе жарылыска апарып соғуы мүмкін.

HILTI

• Зақымдалуды болдырмау және денсаулыққа қатты зиян келтіре алатын сүйықтықтардың шығуына жол бермеу үшін аккумуляторларды абайлап қолданыңыз!
• Аккумуляторларды ешбір жағдайда модификациялауға немесе құрылымына өзгеріс енгізуге болмайды!
• Аккумуляторларды бөлшектеуге, кысуға, 80°C-тан жоғары температураға дейін қыздыруға және жағуға тыйым салынады.
  Соккы тиген немесе баскаша зақымдалған аккумуляторларды пайдаланбаңыз немесе зарядтамаңыз. Аккумуляторларда зақымдалу белгілерінің бар-жоғын жүйелі түрде тексеріп тұрыңыз.
  ▶ Еш жағдайда қайта өңделген немесе жөнделген аккумуляторларды пайдаланбаңыз.
  Ешкашан аккумуляторды немесе аккумуляторлық электр құралын сокпа құрал ретінде пайдаланбаңыз.
• Аккумуляторларға ешкашан тікелей күн сәулесі, жоғары температура, үшқын немесе ашық жалын әсерін тигізбеніз. Бүл жарылыска апарып соғуы мүмкін.
  Батарея полюсіне саусакпен, күралдармен, өшекеймен немесе баска да электр тогын өткізетін бөгде заттармен тимеңіз. Бүл аккумуляторға зақым келтіруі, сондай-ақ мүлікке залал келтіруі және жарақат алуға әкелуі мүмкін.
• Аккумуляторларды жаңбыр, ылғал мен сүйықтықтарда алшақ ұстаңыз. Еніп кеткен ылғал қыска түйықталу, ток соғу, күйіп қалу, өртену және жарылыс қаупін тудыруы мүмкін.
• Тек осы аккумулятор түрі үшін кезделген зарядтағыш құрылғылар мен электр құралдарын пайдаланыңыз. Бүл ретте тиісті пайдалану бойынша нұсқаулықтардағы мөліметтерге назар аударыңыз.
• Аккумуляторды жарылғыш орталарда пайдаланбаңыз немесе сақтамаңыз.
  Егер тиген кезде аккумулятор тым ыстық болса, ол ақаулы болуы мүмкін. Аккумуляторды түтанғыш материалдардан жеткілікті қашықтықта орналасқан, жақсы көрінетін, түтанбайтын жерге қойыңыз. Аккумуляторды суытыңыз. Аккумулятор бір сағаттан кейін әлі де қолға ыстық, болып түрса, бұл оның ақаулы екендігін білдіреді. Аккумулятор өртенген жағдайдағы шаралар бөліміндегі нұсқауларға сәйкес әрекет етіңіз.

Аккумуляторлар зақымдалған жағдайдағы әрекеттер

• Аккумулятор зақымдалған жағдайда, әрдайым Hilti қызмет көрсету орталығына хабарласыңыз.
  Суйыктык шыфатын аккумуляторды пайдаланбаңыз.
  Суйыктык шыккан жағдайда, көзге және/немесе теріге тікелей тиюін болдырмаңыз. Батарея суйыктығымен жұмыс істеген кезде әрдайым қорғауыш қолғапты және кез қорғанысын киіп жүріңіз.
  Шығып жатқан батарея сүйықтығын кетіру үшін арнайы рүқсат етілген химиялық тазалағыш құралды пайдаланыңыз. Батарея сүйықтығына арналған жергілікті тазалау ережелерін сақтаңыз.
• Ақаулы аккумуляторды жанғыш емес контейнерге салыңыз және құргғақ құммен, борлы ұнтақпен (СаСОЗ) немесе силикатпен (вермикулит) жауып қойыңыз. Содан кейін қақпағын тығыз жауып, контейнерді жанғыш газдар, сүйықтықтар немесе бөгде заттардан алшақ сақтаңыз.
  Контейнерді Hilti Store дукенінде көдеге жаратыңыз немесе жергілікті көдеге жарату кәсіпорнына хабарласыңыз. Зақымдалған аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз!

Аккумулятор будан былай жумыс істемеген жағдайдағы әрекеттер

▶ Әдеттегіден тыс зарядталу, шамадан артық зарядтау уақыты, көзге анық қуат төмендеуі, жарық диодының әдеттегіден тыс әрекет етуі немесе шығып кеткен сүйықтық сияқты аккумулятордың қалаусыз әрекеттеріне назар аударыңыз. Бұлар ішкі ақаулықты білдіреді.
- Аккумуляторда ішкі ақаулықтар анықталған жағдайда, Hilti қызмет көрсету орталығына хабарласыңыз.
- Аккумулятор будан былай қызмет етпеген, аккумулятор зарядталмай қалған немесе сұйықтық аққан жағдайда, оны кәдеге жаратуыңыз керек. Техникалық қызмет көрсету және кәдеге жарату бөлімін қараңыз.

Аккумулятор өртенген жағдайдағы шаралар

ECKEPTY

Аккумулятордың өртенуінен қауіп бар! Жанғыш аккумулятор тот басқыш жаракаттар, күйіктер немесе жарылыстарды тудыруы мүмкін қауіпті және жарылғыш сүйықтықтар мен буды шығарады.

- Аккумулятор өртенуін сөндірген кезде жеке қорғаныш жабдықты тағып жүріңіз.

▶ Қауіпті және жарылғыш буларды шығару үшін жеткілікті желдетуді қамтамасыз етіңіз.
▶ Тутіннің пайда болуы каркынды болғанда дереу бөлмеден шығыңыз.
▶ Тыныс жолдары тітіркенген жағдайда дәрігермен кеңесіңіз.
▶ Өрт сөндіру әрекетін бастамас бұрын өрт сөндіру қызметін шақырыңыз.

• Аккумулятор өртенуін барынша үлкен арақашықтықтан сумен ғана сөндіріңіз. ￥нтақты өрт сөндіргіштер мен өрт сөндіргіш жапқыштар Li-Ion аккумуляторлары үшін пайдалы емес. Қоршаған ортадағы өртті дәстүрлі сөндіргіш құралдармен сөндіруге болады.
  ▶ Өртенген аккумуляторлардың үлкен мөлшерін жылжытуға әрекеттенбеңіз. Әсер тиген аккумуляторларды окшаулау үшін айналадағы ортадан әсер тимеген кез келген материалдарды шығарып алыңыз.

Суымаған, түтін шығатын немесе жанып түрган аккумуляторлар жағдайында:

• Оны куреклен алып, суга толы ожауға лактырыңыз. Судың салқындату әсерінен жанудың шектік температурасына әлі жетпеген аккумулятор элементтеріне өрттің таралуы азаяды.
• Аккумуляторды, ол толыктай суығанша, кем дегенде 24 сағатқа шелек ішінде қалдырыңыз.
• Аккумуляторлар зақымдалған жағдайдағы әрекеттер бөлімін қараңыз.

Тасымалдау және сақтау бойынша нүсқаулар

▶ Коршаган орта температурасы -17°C және +60°C / 1°F және 140°F аралығында.
▶ Сактау температурасы -20°C және +40°C / -4°F және 104°F аралығында.
- Аккумуляторларды зарядтағыш құрылғының ішінде сақтамаңыз. Аккумуляторды зарядтағаннан кейін өрдайым зарядтағыш құрылғыдан шығарыңыз.
- Аккумуляторларды мүмкіндігінше салқын және құрғақ жерде сақтаңыз. Салқын жерде сақтау аккумулятордың қызмет ету мерзімін артырады. Аккумуляторларды еш жағдайда күн, жылу көздерінің астында немесе шыны әйнек артында сақтамаңыз.
- Аккумуляторларды поштамен жіберуге болмайды. Зақымдалмаған аккумуляторларды жіберу қажет болғанда, жеткізуші кәсіпорындарға хабарласыңыз.

- Аккумуляторларды ешкашан үймеде тасымалдамаңыз. Тасымалдау барысында аккумуляторларды шамадан артық сокқы мен дірілден қорғау және олардың басқа батарея полюстерімен жанасуына және қыска тұйықталудың туындауына жол бермеу үшін кез келген ток өткізгіш материалдардан немесе басқа аккумуляторлардан окшаулау керек. Аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз.

Техникалық қызмет көрсету және кәдеге жарату

• Аккумуляторды таза күйде және май мен жағармайдан бос ұстаңыз. Аккумуляторда қажетсіз шаң не кірдің жиналуына жол бермеңіз. Аккумуляторды құрғак, жұмсақ, қылқаламмен немесе таза, құрғак, шүберекпен тазалаңыз.
  Желдету саңылаулары бітелген аккумуляторды қолдануға болмайды. Желдету саңылауларын құрғақ, жұмсақ қылшақпен жақсылап тазалаңыз.
  ▶ Iški bělīgīne běgde zatтардың кіруін болдырманыз.
• Аккумуляторға ешқандай сұйықтықтардың кіруіне жол бермеңіз. Аккумуляторға ылғал тиген жағдайда, оған зақымдалған аккумуляторға секілді шара қолданып, оны өртенбейтін контейнерге салып окшаулаңыз.
• Аккумуляторлар зақымдалған жағдайдағы әрекеттер бөлімін қараңыз.

Нускаулардан тыс көдеге жарату нәтижесінде газ не сұйықтықтың босатылуы денсаулыққа қауіп төндіруі мүмкін. Аккумуляторды Hilti Store дүкенінде көдеге жаратыңыз немесе жергілікті көдеге жарату көсіпорнына хабарласыңыз. Зақымдалған аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз!

- Аккумуляторларды түрмыстық қоқыска лактырманыз.

- Аккумуляторларды балалардың қолына жетпейтіндей етіп кәдеге жаратыңыз. Кыска түйықталуға жол бермеу үшін, қосылымдарды ток өткізбейтін материалмен жауып қойыңыз.
