IHP 64.5 C M IX - сорғыш INDESIT - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Пирамидалық сорғыш
Бренд	Indesit
Модель	IHP 64.5 C M IX
Биіктігі (мин-макс)	61 - 82 см
Ені	59.8 см
Тереңдігі	50 см
Ауа шығару диаметрі	150 мм (120 мм азайтумен)
Қоректену кернеуі	230 В ~ 50 Гц
Жарықтандыру қуаты	2 x 25 Вт (галоген G9) немесе 2 x 20 Вт (галоген G4) нұсқасына қарай
Жылдамдықтар саны	3 жылдамдық + тоқтау
Майға қарсы сүзгі	Ыдыс жуғышта жууға болатын металл
Көмір сүзгісі	Әр 20 ай сайын ауыстыру (жууға болмайды)
Шығару режимі	Сыртқа шығару немесе рециркуляция (көмір жиынтығы қосымша)
Газ плитасынан ең аз қашықтық	65 см
Электр плитасынан ең аз қашықтық	55 см
Ұсынылатын тазалау	Айына кемінде бір рет
Басқару түрі	Механикалық түймелер
Арнайы функциялар	Қозғалтқышты қалпына келтіру, шамдарды өшіру

Жиі қойылатын сұрақтар - IHP 64.5 C M IX INDESIT

Сорғыш пен плита арасындағы ең аз қашықтық қандай?

Ең аз қашықтық газ плитасы үшін 65 см және электр плитасы үшін 55 см құрайды. Егер үлкенірек қашықтық ұсынылса, плитаның нұсқауларын орындаңыз.

Майға қарсы сүзгіні қалай тазалау керек?

Металл майға қарсы сүзгі айына кемінде бір рет қолмен агрессивті емес жуғыш затпен немесе ыдыс жуғышта төмен температурада және қысқа циклде тазаланады. Бөлшектеу үшін серіппелі тұтқаны тартыңыз.

Көмір сүзгісін қашан ауыстыру керек?

Көмір сүзгісін шамамен әр 20 ай сайын пайдалану жиілігіне қарай ауыстыру керек. Оны жууға немесе қалпына келтіруге болмайды. Бөлшектеу үшін оны 90° бұраңыз.

Сорғыш жұмыс істемесе не істеу керек?

Электр қуатының үзілмегенін, жылдамдықтың таңдалғанын және автоматты ажыратқыштың өшпегенін тексеріңіз. Мәселе сақталса, құрылғыны 5 секундқа ажыратып, қайта қосыңыз.

Сорғыш шамын қалай ауыстыру керек?

Сорғышты ажыратыңыз, майға қарсы сүзгілерді алыңыз және шамның суық екеніне көз жеткізіңіз. Қорғанысты алу үшін жалпақ бұрағышпен көтеріңіз, содан кейін шамды бірдей сипаттамаларымен ауыстырыңыз (модельге қарай галоген G9 25W немесе G4 20W).

Сорғышты рециркуляция режимінде пайдалануға бола ма?

Иә, белсенді көмір сүзгі жиынтығын орнату керек (жиынтыққа кірмейді). Бұл жағдайда сыртқы шығару құбырын алып тастаңыз және ауа тесіктерін жоғары бағыттаңыз.

Жарықтандыру үшін қандай шам түрін қолдану керек?

Нұсқасына қарай галоген G9 (25 Вт) немесе G4 (20 Вт) шамдарын немесе арнайы LED шамдарын (техникалық қызметпен ауыстыру) қолданыңыз. Сипаттамаларды жапсырмадан тексеріңіз.

Сорғышты қалай дұрыс орнату керек?

Орнатуды кәсіби маман жүргізуі керек. Қауіпсіздік қашықтықтарын сақтаңыз, сорғышты қабырғаға немесе төбеге берілген дюбельдермен мықтап бекітіңіз және ауа шығаруды тиісті диаметрлі құбырмен (150 мм) қосыңыз.

Сорғыш жұмыс кезінде неге өшеді?

Бұл электр қуатының үзілуіне немесе автоматты ажыратқыштың өшуіне байланысты болуы мүмкін. Электр қорегін тексеріп, қажет болса автоматты ажыратқышты қайта қосыңыз.

Тұрақты ақау болған жағдайда не істеу керек?

Егер негізгі тексерулер мәселені шешпесе, белгі тақтасында көрсетілген модельді (Mod.) және сериялық нөмірін (S/N) көрсетіп, техникалық қолдау қызметіне хабарласыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ IHP 64.5 C M IX INDESIT

Пайдалану нұсқаулығы, 3

Сборка, 4

Ескертулер:, 29

Көмек, 33

Орнату, 79

PYRAMID басқару құралдары, 80

Техникалық қызмет көрсету және күтім көрсету, 81

Ақаулықтарды жою, 82

Пайдалану нұсқаулығы

Ас үй сорғышы

Мазмұны

Пайдалану нұсқаулығы, 3

Ескертулер, 30

Көмек, 33

Орнату, 78

Бұл нұсқаулықты кейін қарау үшін сақтап қойыңыз. Құрылғыны сатқан, тасымалдаған немесе басқа жерге жылжытқан кезде, нұсқаулық өніммен бірге болатынына көз жеткізіңіз. Нұсқауларды мұқият оқып шығыңыз – олардың ішінде орнатуға, пайдаланушыға және қауіпсіздікке қатысты маңызды ақпарат болады. Өнімнің немесе оның ауа шығару түтіктерінің электр немесе механикалық жабдығын өзгертпеңіз.

Жалпы қауіпсіздік туралы ақпарат

- Тағам пісіру құрылғысының ыдыстар тұратын беті мен плита сорғышының ең төмен бөлігі арасындағы қашықтық төмендегідей болуы тиіс:

65 см – сорғыш газ плитасы үстіне орнатылған болса; 55 см – сорғыш электр плита үстіне орнатылған болса.

Газ плитаны орнату нұсқаулығында одан үлкен қашықтық берілген болса, оны ескеру керек.

• Плита сорғышымен бірге қабырғалардың/төбелердің көбісінде қолдануға болатын болт тығындары беріледі. Дегенмен, қабырға/төбе түрі материалы жағынан сәйкес келетінін, яғни құрылғы салмағын көтере алатынын білікті маманға тексерту керек.
• Абай болыңыз! Орнату аяқталғанша құрылғыны токқа қосуға болмайды.
• Құрылғыны тазаламас немесе оған қызмет көрсетпес бұрын, қуат айырын ағыту немесе негізгі айырып қосқышты ажырату арқылы оны токтан ағыту керек.
• Құрылғыны орнатқан және оған қызмет көрсеткен кезде жұмыс қолғаптарын киіңіз.
• Қауіпсіздігіне жауапты адам бақыламаса немесе нұсқау бермесе, балалар немесе сезіну не ой қабілеті төмен және тәжірибесі не білімі аз адамдар бұл құрылғыны қолданбауы тиіс.
• Балаларға құрылғымен ойнауға рұқсат бермеңіз.
• Май сүзгісі орнатылмаған болса, құрылғыны қолданушы болмаңыз!

- Анық түрде нұсқау берілмесе, сорғышты тірек ретінде қолданушы БОЛМАҢЫЗ.

- Газ немесе басқа отынды жағатын жабдықпен бір уақытта сорғыш қолданылғанда, бөлмеде тиісті вентиляция болуы керек.

- Сорғыштан шығатын ауа газ немесе басқа отынды жағатын жабдықтың түтінін шығаратын құбыр арқылы жіберілмеуі тиіс.

- Ауа шығаруға қатысты барлық ережелерді ұстаныңыз.

- Сорғыш астында жалаң отпен тағам пісіруші болмаңыз; жалаң от сүзгілерді зақымдауы және өртке себеп болуы мүмкін. Ешқашан олай істеуші болмаңыз.

- Қызған май тұтануы үшін, қуырған кезде әрдайым бақылап тұрыңыз.

- Түтін шығару үшін қолданылатын техникалық және сақтандыру шараларына қатысты жергілікті ережелердің барлығын бұлжытпай орындаңыз.

- Өнімнің іші мен сыртын жиі тазалап тұрыңыз (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ; осы нұсқаулықта берілген техникалық қызмет көрсету нұсқауларын орындаңыз).

- Сорғышты тазалау және сүзгіні тазалау/ауыстыру нұсқаулары орындалмаса, өрт шығуы мүмкін.

- Шамдарын дұрыстап орнатпай сорғышты қолданушы болмаңыз – ток соғу қаупі бар.

- Осы нұсқаулықта берілген нұсқауларды орындамау нәтижесінде

пайда болған қындық, залал немесе өртке өндіруші жауапты болмайды.

- Абай болыңыз! Тағам пісіру жабдығымен бірге қолданылғанда, құрылғының кейбір бөліктері қатты қызуы мүмкін.

- 8-ге толмаған балаларға үздіксіз бақылау болмаса, құрылғыдан аулақ ұстау керек. Бұл құрылғыны қауіпсіз түрде қолдану бойынша кеңес не нұсқау берілген және ықтимал қауіп-қатерлерді түсінетін жағдайда, оны 8-ге толған балалар мен дене, сезіну немесе ой қабілеті төмен немесе тәжірибесі мен білімі жеткіліксіз адамдар қолдана алады. Балаларға құрылғымен ойнауға болмайды. Балаларға бақылаусыз құрылғыны тазалауға және оған қызмет көрсетуге болмайды.

Келесі мәліметтерді оңай жерде ұстаңыз:

• Туындаған проблема түрі.

• Құрылғының моделі (Мод.).

- Сериялық нөмірі (С/н).

Кейінірек мәліметтердің екі бөлігін құрылғының деректер тақтасынан көре аласыз.

Көмек

Орнату процедурасы осы нұсқаулықтың алғашқы беттерінде көрсетілген.

Орнатуды білікті маман орындауы тиіс.

Электр қосылымдар

Желідегі кернеу сорғыш ішіндегі номиналды сипаттар тақтасында берілген кернеуге сәйкес келуі қажет. Сорғыштың куат айыры болса, оны оңай қол жеткізуге болатын реттелмелі розеткаға қосыңыз. Айыры болмаса (желіге тікелей қосу) немесе розеткаға оңай қол жеткізу мүмкін болмаса, орнату ережелеріне сәйкес III санат кернеу күшінің артуы жағдайында толығымен электр желіден ажырату мүмкіндігі болуы үшін екі полюсті реттелмелі айырып қосқышқа қосыңыз.

Абай болыңыз! Сорғышты электр желіге қайта қоспас бұрын ток кабелі дұрыс жалғанғанын және ол дұрыс жұмыс істейтінін тексеріп отырыңыз.

Ауа шығысы (ауа шығаратын түтігі бар құрылғылар үшін)

Сорғышты түтікке және диаметрі ауа шығаратын фланецтің диаметріне тең қабырғадағы ауа шығару тесігіне жалғаңыз. Диаметрі одан кіші түтік пен ауа шығаратын тесік қолданылса, сорғыштың ауа тарту қуаты төмендейді және оның жұмыс істеген кездегі шуылы артады.

Өндіруші мұндай әрекеттің салдарына жауапты болмайды.

! Ауа шығару үшін қажетті ең қысқа түтікті қолданыңыз.

! Түтік мүмкін болғанша аз майысуы керек.

! Түтіктің диаметрін күрт өзгертпеңіз.

! Түтіктің іші мүмкін болғанша тегіс болуы тиіс.

Түтік нормаларға сәйкес келетін материалдан жасалған болуы тиіс.

Түтікті басқа жабдықтың (бойлер, мұржа, пеш, т.б.) түтінін таситын құбырларға жалғауға болмайды.

Құзыретті мемлекеттік органдардың ауа шығаруға қатысты нұсқауларын орындаңыз. Ауа шығаруға арналмаған болса, қабырғадағы қуысқа ауа шығаруға болмайды.

Сорғыш бөлме ішінде теріс қысым (оның мәні 0,04 мбар-дан аспауы тиіс) тудырмауы үшін бөлмені ауа кіретін саңылаулармен жабдықтаңыз.

Өндіруші бұл нұсқауларды орындамау салдарынан туындаған жағдайларға жауапты болмайды.

Сүзетін бе немесе түтікке жалғанған ба?

Сіздің сорғышыңыз түтікке жалғануы тиіс.

Оны сүзетін құрылғы ретінде пайдаланғыңыз келсе, тиісті КЕРЕК-ЖАРАҚТАР ЖИЫНЫН орнату қажет.

Ескертпе: Сорғышпен бірге жеткізілсе, қосымша белсендірілген көмір сүзгі орнатылған болуы мүмкін.

Сорғышты түтікке жалғанатын түрден сүзу нұсқасына түрлендіру нұсқаулары осы нұсқаулықта берілген («Сүзу нұсқасы» бөлімін қараңыз).

Түтікке жалғанатын нұсқа

Сорғыш ауа тазартып, шығару фланеціне қосылған шығару түтігі (диам. 150 мм) арқылы оны сыртқа жібереді. Шығару түтігінің диаметрі шығару фланецінің диаметрімен бірдей болуы тиіс.

Абай болыңыз! Шығару түтігі бірге берілмейді, оны бөлек сатып алу қажет.

Көлденең бағытталған кезде, ауа сыртқа оңай шығуы үшін түтікті сәл жоғары (шамамен 10°) қарату керек. Сорғыш көмір сүзгілермен жабдықталған болса, оларды алдымен шешіп алу керек.

Сүзу нұсқасы

Сорғыш ауаны тазартып, оны бөлмеге қайтарады. Сорғыштың бұл нұсқасына қосымша белсенді көмір сүзгі қажет. Бұл нұсқаға ауа дефлекторы, азайту адаптері және көмір сүзгі(-лер) қажет. Үстіңгі түтіктің ауа шығаратын саңылаулары ең жоғары жерде орналасуы тиіс.

Техникалық деректері

Модель	Биіктігі (см)	Ені (см)	Терендігі (см)	ауа шығару түтігінің диам. (см)
PYRAMID 60 см	61-82 59.8	50 15/12
PYRAMID 70 см	61-82 69.8	50 15/12
PYRAMID 90 см	61-82 89.9	50 15/12

	Куаты кернеуі цоколі Өлшемдері
Галогенді 25 W	2 x 25 W	230 V	G9	L40x∅14
Галогенді 20 W	2 x 20 W	12 V	G4	L30x∅10

LED*

EN 62471 стандартына сәйкес 1-тәуекел тобы

Сорғыштар құрылғы төмендегі ЕО директиваларына сәйкес келеді:

• 2006/95/EC «Төмен кернеу» директивасы (12-12-2006)

Механикалық панельмен жабдықталған модельдер

IHP6.5CMIX - IHP6.5FCM(K) - IHP6.5FCMIX

IHP9.5CMIX - IHP9.5FCMIX - IHP64.5SCMIX

IHP94.5SCMIX - IHP94.5CMIX - IHP64.5CMBK

IHP64.5CMIX - UHP64.5SFLMIX

T1 T2 T3 T4 T5

T1 Моторды тоқтату

Сорғыш жұмыс істеп тұрғанда басылса, ол ӨШЕДІ

Т2 Жылдамдық 1

Түйме басылғанда сорғыш 1-жылдамдыққа орнатылады.

Т3 Жылдамдық 2

Түйме басылғанда сорғыш 2-жылдамдыққа орнатылады.

Т4 Жылдамдық 3

Түйме басылғанда сорғыш 3-жылдамдыққа орнатылады.

Техникалық қызмет көрсету және күтім жасау

Абай болыңыз! Құрылғыны тазаламас немесе оған қызмет көрсетпес бұрын, қуат айырын ағыту немесе негізгі айырып қосқышты ажырату арқылы оны токтан ағыту керек.

Алғашқы тазалау

• Қорғағыш үлдірді шешіп алыңыз - Аз ғана бейтарап сабын қосып, дымқыл губкамен тазалаңыз • Дымқыл шүберекпен шайыңыз - Жұмсақ шүберекпен сүртіп, құрғатыңыз; сорғыш тот баспайтын болаттан жасалған болса, текстура бойымен құрғатыңыз

Жүйелі тазалау

Сорғыштың іші мен сыртын жиі тазалап тұру қажет (кем дегенде, май сүзгісін ауыстырған кездерде). Дымқыл шүберек пен бейтарап сұйық жуғыш зат қосылған жылы су қолданыңыз.

Қырғыш немесе тотықтырғыш заттарды пайдаланбаңыз.

Ескерту: Сорғышты тазалау және сүзгілерді тазалау/ауыстыру нұсқаулары орындалмаса, өрт шығуы мүмкін.

Нұсқауларды бұлжытпай орындаңыз. Өндіруші моторға келген зақымдарға немесе дұрыс күтім жасамау я жоғарыдағы нұсқауларды орындамау салдарынан шыққан өртке жауапты болмайды.

Май сүзгісіне қызмет көрсету (А)

Май сүзгісі тағам пісірген кезде шығатын май бөлшектерін ұстайды; оны кем дегенде айына бір рет, әлсіз жуғыш затпен қолмен немесе төмен температуралы қысқа ыдыс жуғыш циклымен тазалау керек.

Май сүзгісін шығарып алу үшін серіппелі тұтқаны

тартыңыз. Ыдыс жуғышта жуылса, металл сүзгінің түсі өзгеруі мүмкін, бірақ оның жұмысына нұқсан келмейді.

Көмір сүзгіге қызмет көрсету (В)

Көмір сүзгісі жағымсыз тағам пісіру иістерін ұстайды. Сүзгі пісірілетін тағам түріне және май сүзгісін тазалау жиілігіне байланысты әр түрлі жиілікпен қанығып отырады. Картридж кем дегенде жиырма айда бір рет ауыстырылуы тиіс.

Бұл сүзгіні жууға немесе қалпына келтіруге болмайды

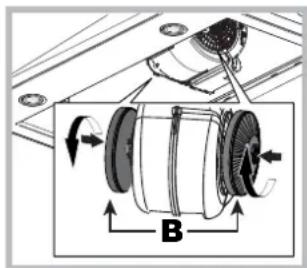

Бөлшектеу: Сору жинағынан шешіп алу үшін сүзгіні 90°-қа бұрыңыз.

Құрастыру: Белсенді көмір сүзгіні сору жинағына орналастырып, орнына бекіту үшін 90°-қа бұрыңыз.

Шамдарды ауыстыру

Құрылғыны токтан ағытып, май сүзгісін шешіп алыңыз. Абай болыңыз! Ыстамас бұрын, шамдар салқындағанына көз жеткізіңіз.

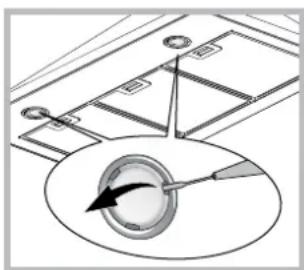

1. Сақтандырғышты шығарып алыңыз: кішкене тегіс басты бұрағышпен немесе оған ұқсас құралмен шығарыңыз.
2. Ақаулы шамды ауыстырыңыз. Түрі бірдей шамдарды ғана қолданыңыз (мәлімет алу үшін, төмендегі нұсқаулықта берілген тех
3. Сақтандырғышты орнына орнатыңыз (итеріп, орнатыңыз).

Шамдарды ауыстыру LED *

Сорғышта диод технологиясына негізделген жарықтандыру жүйесі бар. Диодтар әдеттегі шамдарға қарағанда оңтайлы жарықтандыруды, ұзағырақ жұмыс істеуді және азырақ қуат пайдалануды қамтамасыз етеді. Оларды ауыстыру үшін көмек көрсету қызметіне хабарласыңыз.

Электр кабелі

Қуат кабелі зақымдалса, тәуекелдердің алдын алу үшін оны өндірушіге немесе оның техникалық қызметіне ауыстыртуға болады.

* Тек белгілі бір модельдерде бар

ҚОҚЫСҚА ТАСТАУ

Бұл құрылғы Қоқыс электр және электрондық жабдыққа (WEEE) қатысты ЕС/2012/19 Еуропалық директивасына сәйкес келеді деп белгіленген. Құрылғы қоқысқа дұрыс тасталуын қамтамасыз ету арқылы пайдаланушы қоршаған орта мен қоғамның денсаулығын қорғауға ат салысады.

Өнімдегі немесе оның құжаттамасындағы таңбасы өнімді тұрмыстық қоқысқа тасталмауы, оның орнына электр және электрондық қоқысты сұрыптау орталығына табысталуы тиіс екенін білдіреді. Жергілікті қоқыс тастау заңдарына сәйкес әрекет етіңіз. Өнімді қолдану, қалпына келтіру және қайта өңдеу туралы қосымша мәлімет алу үшін жергілікті құзырлы органдарға, қоқыс жинау қызметіне немесе өнімді сатып алған орынға хабарласыңыз.

Жұмыс істемей қалса, техникалық қызмет көрсету орталығына хабарласпас бұрын төмендегі қарапайым жағдайларды тексеріңіз:

Сорғыш жұмыс істемесе:

Келесі жағдайларды тексеріңіз:

• құрылғы қосылып тұр. - жылдамдық орнатылған.

Сорғыш тиімді жұмыс істемесе:

Келесі жағдайларды тексеріңіз:

• тандалған мотор жылдамдығы шыққан түтін мен бу көлемін өңдеуге жеткілікті.
• құрылғы ауа алуы үшін ас үйде тиісті вентиляция бар.
• көмір сүзгі қанықпаған (сүзу нұсқасы).

Жұмыс істеп тұрған кезде, сорғыш өшіп қалатын болса:

Келесі жағдайларды тексеріңіз:

• құрылғы қосылып тұр. - айырып қосқыш қосылмаған.

Ақаулы жұмыс істеген жағдайда, техникалық қызмет көрсету орталығына хабарласпас бұрын, айырын ағыту арқылы құрылғыны токтан кем дегенде 5 секундқа ағытып, қайта қосыңыз. Ақаулық шешілмесе, техникалық қызмет көрсету орталығына хабарласыңыз.
