IHPC 6.4 AM X - сорғыш INDESIT - Тегін пайдаланушы нұсқаулығы

Бренд	Indesit
Модель	IHPC 6.4 AM X
Өнім түрі	Ас үй сорғышы
Ені	60 см
Тереңдігі	40 см
Шығару құбырының диаметрі	15 - 12,5 - 12 см
Қолдану нұсқасы	Сорғыш немесе фильтрлеуші (көмір жиынтығымен)
Жылдамдықтар саны	3
Жарықтандыру	2 галогенді шамдар 12V - 20W макс, G4 розетка
Басқару түрі	Түймелерді басу
Май сүзгісі	Жууға болатын металл (ыдыс жуғыш)
Көмір сүзгісі	Қосымша, 4 ай сайын ауыстыру
Электрмен қамтамасыз ету	220-240 В ~ 50 Гц (техникалық тақтайшаны қараңыз)
Қауіпсіздіктің минималды арақашықтығы	55 см (электр плитасы) / 65 см (газ немесе аралас)
Материал	Тот баспайтын болат
Орнату	Қабырғаға орнатылатын, сыртқа шығару немесе рециркуляция
Май сүзгілеріне күтім жасау	Айына бір рет тазалау
Шамдарға күтім жасау	Алдыңғы жағынан оңай ауыстыру
Қауіпсіздік стандарттары	EN/IEC 60335-1, EN/IEC 60335-2-31

Жиі қойылатын сұрақтар - IHPC 6.4 AM X INDESIT

Indesit IHPC 6.4 AM X сорғышының майға қарсы сүзгілерін қалай тазалауға болады?

Металл май сүзгісі айына бір рет агрессивті емес жуғыш заттармен, қолмен немесе төмен температурада және жылдам циклде ыдыс жуғыш машинада тазалануы керек. Оны шешу үшін серіппелі ілмекті тартыңыз.

Сорғыштың шамын қалай ауыстыруға болады?

Құрылғыны ажыратыңыз және шамдардың суық екеніне көз жеткізіңіз. Қорғанысты алу үшін кішкентай жалпақ бұрағышты пайдаланыңыз. Шамды галогенді шам 12V - 20W макс, G4 розетка (ашық жарықтандыру жүйесіне жарамды) ауыстырыңыз. Люкті шертіп жабыңыз.

Менің сорғышым жұмыс істемейді, не істеу керек?

Алдымен электр қуатының өшкенін және жылдамдық таңдалғанын тексеріңіз. Егер сорғыш жұмыс кезінде сөніп қалса, шамамен 5 секундқа ажыратып, қайта қосыңыз. Егер мәселе сақталса, жөндеу қызметіне хабарласыңыз.

Сорғыш нұсқасы мен фильтрлеуші нұсқасының айырмашылығы неде?

Сорғыш нұсқасында булар құбыр арқылы сыртқа шығарылады. Фильтрлеуші нұсқасында ауа көмір сүзгісімен майсыздандырылады және иіссіздендіріледі, содан кейін бөлмеге қайта жіберіледі. Сіздің сорғышыңыз сорғыш нұсқасына дайын; фильтрлеуші үшін көмір сүзгісі жиынтығын орнатуыңыз керек.

Көмір сүзгілерін қаншалықты жиі ауыстыру керек?

Көмір сүзгісі ең көбі төрт ай сайын ауыстырылуы керек. Оны тазалау немесе қайта қалпына келтіру мүмкін емес. Толығу жиілігі қолдану жиілігіне және май сүзгісін тазалауға байланысты.

Сорғышты газ плитасының үстіне орнатуға бола ма?

Иә, бірақ пісіру беті мен сорғыштың ең төменгі бөлігі арасында кемінде 65 см арақашықтықты сақтаңыз. Электр плитасы үшін арақашықтық 55 см. Әрқашан пісіру құрылғысының орнату нұсқауларын орындаңыз.

Сорғыш нұсқасынан фильтрлеуші нұсқасына қалай ауысуға болады?

Сорғышты фильтрлеуші нұсқада пайдалану үшін белсенді көмір сүзгі жиынтығын орнатуыңыз керек (модельге байланысты бөлек сатылады немесе жиынтықпен бірге). Егер сорғыш нұсқасында көмір сүзгісі орнатылған болса, оны алып тастаңыз, содан кейін жаңа дөңгелек сүзгілерді сағат тілінің бағытымен бұрап бекітіңіз.

Сорғыш шуылдаса не істеу керек?

Қалыптан тыс шуыл шығару құбырының диаметрі тым кішкентай немесе бұрылыстардың көп болуынан болуы мүмкін. Көрсетілген диаметрдегі (15-12,5-12 см) түтіктерді пайдаланыңыз және бұрылыстарды шектеңіз. Сондай-ақ сүзгілердің орнында және таза екенін тексеріңіз.

Сорғыш жылдамдығын қалай реттеуге болады?

Сорғышта 3 жылдамдық бар: T2 түймесі - 1-жылдамдық, T3 - 2-жылдамдық, T4 - 3-жылдамдық. Қалыпты пісіру үшін ең төменгі жылдамдықты пайдаланыңыз, түтін немесе бу болған кезде арттырыңыз. T1 жарықтандыруды басқарады.

Сорғыш өздігінен сөніп қалса не істеу керек?

Электр қуатының өшкенін және көпполюсті ажыратқыштың сөндірілмегенін тексеріңіз. Егер сорғыш жұмыс кезінде сөніп қалса, шамамен 5 секундқа ажыратып, қайта қосыңыз. Егер мәселе сақталса, сатудан кейінгі қызметке хабарласыңыз.

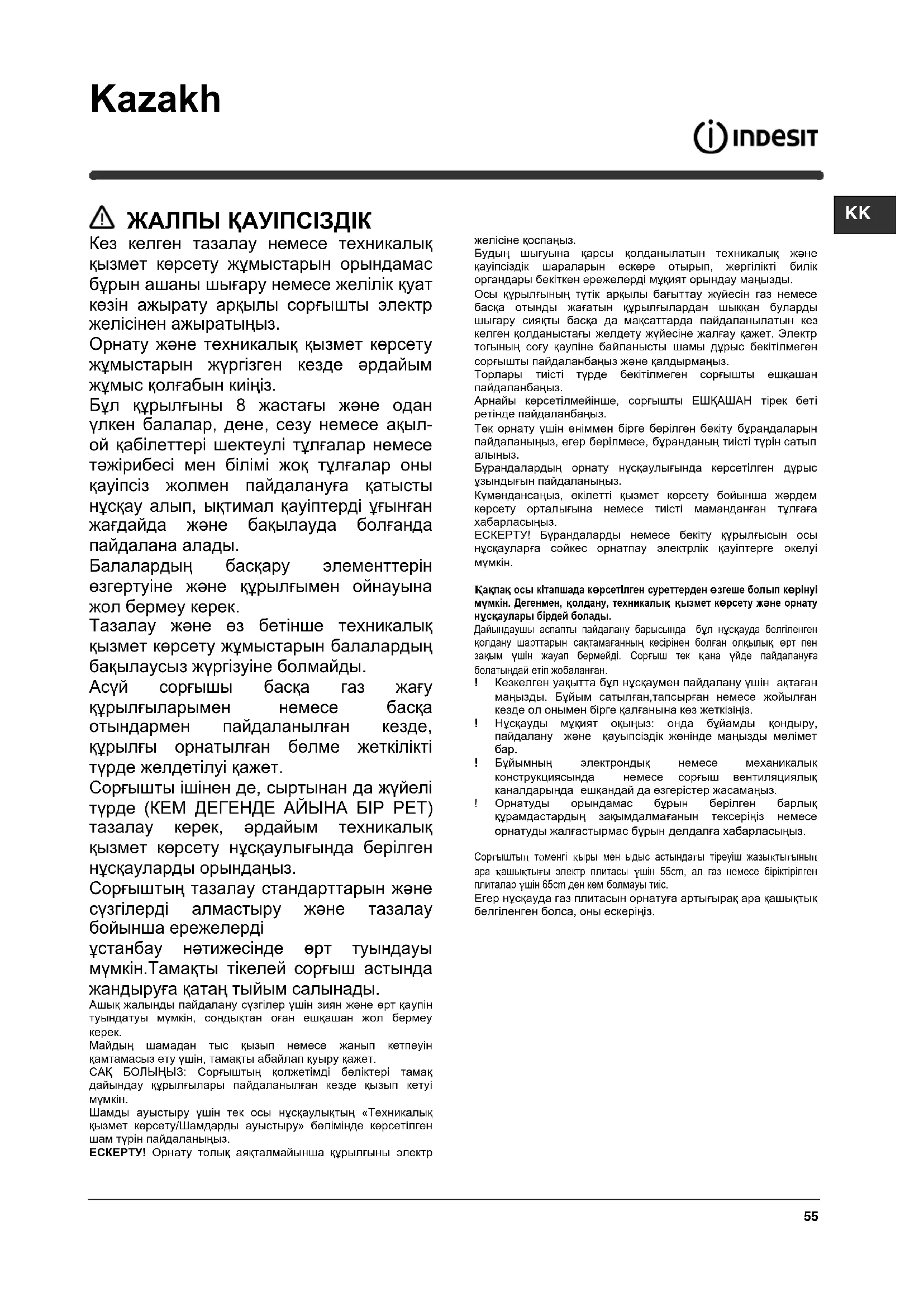

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ IHPC 6.4 AM X INDESIT

Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.

Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.

Бұл құрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі тұлғалар немесе тәжірибесі мен білімі жоқ тұлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады.

Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол бермеу керек.

Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды.

Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.

Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орындаңыз.

Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді

ұстанбау нәтижесінде өрт туындауы мүмкін. Тамақты тікелей сорғыш астында жандыруға қатаң тыйым салынады.

Ашық жалынды пайдалану сүзгілер үшін зиян және өрт қаупін тудыруы мүмкін, сондықтан оған ешқашан жол бермеу керек.

Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап қуыру қажет.

САҚ БОЛЫҢЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.

ЕСКЕРТУ! Орнату толық аяқталмайынша құрылғыны электр

желісіне қоспаңыз.

Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді мұқият орындау маңызды.

Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.

Торлары тиісті түрде бекітілмеген сорғышты ешқашан пайдаланбаңыз.

Арнайы көрсетілмесе, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.

Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз.

Бұрандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.

Күмәндансаңыз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған тұлғаға хабарласыңыз.

ЕСКЕРТУ! Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауіптерге әкелуі мүмкін.

Қақпақ осы кітапшада көрсетілген суреттерден өзгеше болып көрінуі мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату нұсқаулары бірдей болады.

Дайындаушы аспапты пайдалану барысында бұл нұсқауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

! Кез келген уақытта бұл нұсқаумен пайдалану үшін сақтаған маңызды. Бұйым сатылған, тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.

! Нұсқауды мұқият оқыңыз: онда бұйымды қондыру, пайдалану және қауіпсіздік жөнінде маңызды мәлімет бар.

! Бұйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз.

! Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.

Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 55 см, ал газ немесе біріктірілген плиталар үшін 65 см-ден кем болмауы тиіс.

Егер нұсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.

ЭЛЕКТР БАЙЛАНЫСЫ

Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректерге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де қол жетерлік жерде болуы тиіс, істеп тұрған ережелерге сәйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамасыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ЕСКЕРТУ: қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз.

Қуат кабелін ауыстыру

(сору нұсқалары үшін)

Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец).

Қабырғадағы сорғыш құбырлары мен кемдеу диаметрдегі пайдалану, сору қуатын нашарлатып, гүрілдеуін күшейтеді.

! Қажетті минималды ұзындықтағы түтікті қолданыңыз. ! Барынша көп иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°). ! Түтіктің көлденең қимасында түбегейлі өзгерістерді болдырмаңыз. ! Бұл ережелер орындалмаған жағдайда компания ешбір жауапкершілікті көтермейді.

! Пеш қақпағы сору нұсқасында пайдалануға дайын.

Қақпақты сүзгілеу функциясы бар нұсқада пайдалану үшін арнайы САЙМАНДАР ЖИНАҒЫ орнатылуы тиіс.

Осы нұсқаулықтың бірінші беттерінде САЙМАНДАР ЖИНАҒЫНЫҢ жабдықталғандығын немесе жеке сатып алу қажеттігін тексеріңіз.

Ескертпе: Жабдықталған болса, қақпаққа кейбір жағдайда қосымша белсендірілген көмір сүзгілеу жүйесін орнату қажет болуы мүмкін.

Қақпақты сору нұсқасынан сүзгілеу нұсқасына ауыстыру туралы ақпарат осы нұсқаулықта берілген.

Түтік арқылы бағыттау нұсқасы

Бұл сыртқа біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.

Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен тең болуы керек.

Назар аударыңыз! Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.

Сүзгі нұсқасы

Ол үшін бір көмір сүзгісі қажет, оны әдеттегі сатушылардан алуға болады. Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдында оны май мен иістерден тазартады.

БАСҚАРУ ЭЛЕМЕНТТЕРІ

Сору желдеткішінің жылдамдығын бақылау үшін және плитаның үстіне жарық түсіру үшін, сору қалпағы басқару қалқанымен жабдықталған.

T1

T2

T3

T4

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шүберекті пайдаланыңыз. ҚҰРЫЛҒЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚҰРАЛЫН ПАЙДАЛАНБАҢЫЗ! Абразиялық қоспасы бар затты пайдаланбаңыз. СПИРТТІ ПАЙДАЛАНБАҢЫЗ!

Майды тазарту сүзгілеріне техникалық қызмет көрсету Ас дайындаудағы май бөлшектерін ұстап қалады.

Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш машинада, төмен температурада, үнемді тазалау тәртібінде жуу керек.

Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуі мүмкін, бірақ одан оның сүзгіш қасиеті мүлде өзгеріссіз қалады.

Май сүзгісін алып тастау үшін серіппелі босату тұтқасын тартыңыз.

Көмір сүзгісіне қызмет көрсету

Ас пісірген кезде жарамсыз иісті ұстап қалады.

Көмірлі фильтрдің қанығуы ұзақ пайдалану мерзімінің қысқа немесе ұзақ өтуіне байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстау мерзімділігімен алдын ала анықталады. Қандай жағдай болса да, картриджі кем дегенде 4 айда бір рет ауыстырыңыз. Көмірлі фильтрді жууға болмайды және регенерацияға жарамсыз.

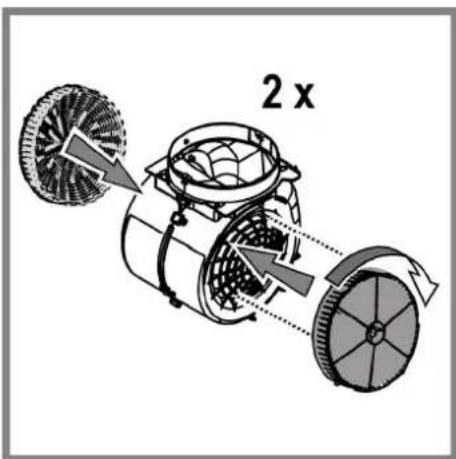

Дөңгелек көмір сүзгісі

Қозғалтқыштың қалақты дөңгелегінің торабына біреуін орнатыңыз, сөйтіп оларды сағат тілімен бұраңыз.

Алу үшін оларды сағат тіліне кері бұраңыз.

Лампаларды ауыстыру

Аспапты электр жүйесінен өшіріңіз.

Ескерту! Лампаны ұстаудан бұрын, олардың суығанына көз жеткізіңіз.

Сипаттама жапсырмасында немесе корпустағы шамда көрсетілгендей, ескі шамды бірдей түрдегі лампамен алмастырыңыз.

1. Кішкентай бұрауыш немесе ұқсас аспап арқылы қорғайтын панельді шығарып алыңыз.
2. Бұзылған шамды ауыстырыңыз. Макс. 12V - 20W - G4 галогендік шамдарды ғана қолданыңыз. Қолыңызбен тигізбеңіз.
3. Қорғайтын панельді жауып қойыңыз (фиксатор көмегімен).

Электрлік және электрондық аспаптарды қайта пайдаға асыру жөніндегі 2012/19/ЕС Еуропалық директиваға (WEEE) сәйкес берілген өнім таңбаланды.

Берілген өнімді дұрыс қайта пайдаға асыруды қамтамасыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізуді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама құжаттағы таңбасы берілген аспапты қайта пайдаға асыруда әдеттегі тұрмыстық қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек.

Бұзуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс.

Бұндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкеннен ала аласыз.

Құрылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

- Қауіпсіздік: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Қоршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Әзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз және әзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз.

Жылдамдықты тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

АҚАУЛЫҚТАР

Егер құрылғының бір бөлігі дұрыс жұмыс істемесе, Техникалық қызмет көрсету бөліміне қоңырау шалмас бұрын келесі әрекеттерді орындаңыз:

Төмендегілерді тексеріңіз: - Қуат ажыратылмаған. - Жылдамдық таңдалған.

• Қақпақ жеткіліксіз қызмет атқарса:

Төмендегілерді тексеріңіз:

• Тандалған мотор жылдамдығы босатылған түтін мен будың мөлшері үшін жеткілікті.
• Асүй ауа кірісі үшін жеткілікті желдетіледі.
• Көмір сүзгісі тозбаған (қакпак сүзу нұскасында).

• Қақпақ қалыпты әрекет барысында өшірілсе:

Төмендегілерді тексеріңіз: - Қуат ажыратылмаған. - көп полюсті ажырату құрылғысы өшірілмеген.

Егер қақпақ тиісінше жұмыс істемесе, оны сымды тарту арқылы желілік розеткадан 5 секундқа қысқа уақытқа ажыратыңыз. Содан кейін оны қайтадан жалғаңыз да, Техникалық қолдау қызметіне хабарласу алдында қайта қосып көріңіз.

ТЕХНИКАЛЫҚ ДЕРЕКТЕР

Улгі	Биіктігі (см)		Ені (см)	Қалындығы (см)	Шығару түтігінің 0 (см)
ІНРС 9.5 АМ XІНРС 9.4 АМ X	[DB6T]	59 -70 - 87	90	40	15-12,5-12
	[BT53]
ІНРС 6.4 АМ XІНРС 6.4 АМ KІНРС 6.5 АМ X		59 -70 - 87	60	40	15-12,5-12
	[265H]

Жалпы сіңіру мен жарық сіңіруді тексеру үшін тақтаны тексеріңіз.

	Куат (Вт)	Кернеу (В)	Какпак	Элшемдер (mm)
Alogena	2 x 20W	12	G4	33x∅10

Өніммен бірге берілмеген құрамдастар
