ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ HNP 6.6 AM (W)HA HOTPOINT ARISTON

Пайдалану нұсқаулығы

Пайдалану нұсқаулығы,3 Ескертулер:,26 Көмек,30 Орнату,79 PYRAMID басқару құралдары,80 Техникалық қызмет көрсету және күтім көрсету,81 Ақаулықтарды жою,824 6x Ø 8 x 40 6x Ø 5 x 45

• Upozornenie! Pri použití prístupných častí spolu so zariadeniami na ohrev môže dôjsť k ohriatiu týchto častí na veľmi vysokú teplotu. Ескертулер: ! Бұл нұсқаулықты кейін қарау үшін сақтап қойыңыз. Құрылғыны сатқан, тасымалдаған немесе басқа жерге жылжытқан кезде, нұсқаулық өніммен бірге болатынына көз жеткізіңіз. ! Нұсқауларды мұқият оқып шығыңыз – олардың ішінде орнатуға, пайдаланушыға және қауіпсіздікке қатысты маңызды ақпарат болады. ! Өнімнің немесе оның ауа шығару түтіктерінің электр немесе механикалық жабдығын өзгертпеңіз. Жалпы қауіпсіздік туралы ақпарат

• Тағам пісіру құрылғысының ыдыстар тұратын беті мен плита сорғышының ең төмен бөлігі арасындағы қашықтық төмендегідей болуы тиіс: 65 см – сорғыш газ плитасы үстіне орнатылған болса 55 см – сорғыш электр плита үстіне орнатылған болса. Газ плитаны орнату нұсқаулығында одан үлкен қашықтық берілген болса, оны ескеру керек.

• Плита сорғышымен бірге қабырғалардың/төбелердің көбісінде қолдануға болатын болт тығындары

Дегенмен, қабырға/төбе түрі материалы жағынан сәйкес келетінін, яғни құрылғы салмағын көтере алатынын білікті маманға тексерту

• Абай болыңыз! Орнату аяқталғанша құрылғыны токқа қосуға болмайды.

• Құрылғыны тазаламас немесе оған қызмет көрсетпес бұрын, қуат айырын ағыту я негізгі айырып қосқышты ажырату арқылы оны токтан ағыту

• Құрылғыны орнатқан және оған қызмет көрсеткен кезде жұмыс қолғаптарын киіңіз.

• Қауіпсіздігіне жауапты адам бақыламаса я нұсқау бермесе, балалар немесе сезіну не ой қабілеті төмен және тәжірибесі не білімі аз адамдар бұл құрылғыны қолданбауы тиіс.27

• Балаларға құрылғымен ойнауға рұқсат бермеңіз.

• Май сүзгісі орнатылмаған болса, құрылғыны қолданушы болмаңыз!

• Анық түрде нұсқау берілмесе, сорғышты тірек ретінде қолданушы

• Газ немесе басқа отынды жағатын жабдықпен бір уақытта сорғыш қолданылғанда, бөлмеде тиісті вентиляция болуы керек.

• Сорғыштан шығатын ауа газ немесе басқа отынды жағатын жабдықтың түтінін шығаратын құбыр арқылы жіберілмеуі тиіс.

• Ауа шығаруға қатысты барлық ережелерді ұстаныңыз.

• Сорғыш астында жалаң отпен тағам пісіруші болмаңыз; жалаң от сүзгілерді зақымдауы және өртке себеп болуы мүмкін. Ешқашан олай істеуші болмаңыз.

• Қызған май тұтанбауы үшін, қуырған кезде әрдайым бақылап тұрыңыз.

• Түтін шығару үшін қолданылатын техникалық және сақтандыру шараларына қатысты жергілікті ережелердің барлығын бұлжытпай

• Өнімнің іші мен сыртын жиі тазалап тұрыңыз (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ; осы нұсқаулықта берілген техникалық қызмет көрсету нұсқауларын орындаңыз).

• Сорғышты тазалау және сүзгіні тазалау/ауыстыру нұсқаулары орындалмаса, өрт шығуы мүмкін.

• Шамдарын дұрыстап орнатпай сорғышты қолданушы болмаңыз – ток соғу қаупі бар.

• Осы нұсқаулықта берілген нұсқауларды орындамау нәтижесінде пайда болған қиындық, залал немесе өртке өндіруші жауапты болмайды.

• Абай болыңыз! Тағам пісіру жабдығымен бірге қолданылғанда, құрылғының кейбір бөліктері қатты қызуы мүмкін.28 Assistenza ! Non ricorrere mai a tecnici non autorizzati. Comunicare:

! Рұқсаты жоқ адамның қызметін ешқашан қабылдамаңыз. Келесі мәліметтерді оңай жерде ұстаңыз:

• Туындаған проблема түрі.

• Құрылғының моделі (Мод.).

• Сериялық нөмірі (С/н). Кейінірек мәліметтердің екі бөлігін құрылғының деректер тақтасынан көре аласыз.IT

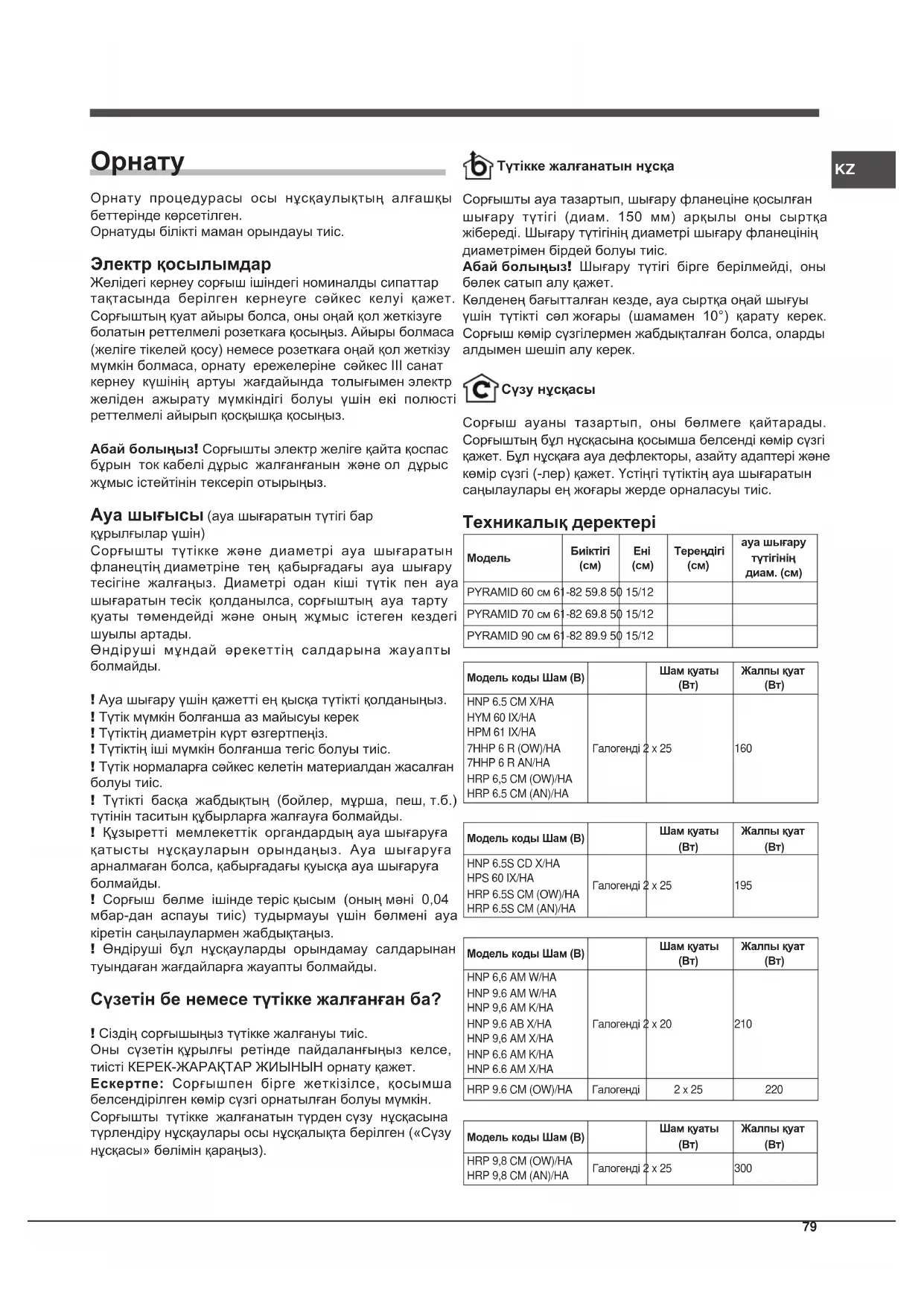

Орнату процедурасы осы нұсқаулықтың алғашқы беттерінде көрсетілген. Орнатуды білікті маман орындауы тиіс. Электр қосылымдар Желідегі кернеу сорғыш ішіндегі номиналды сипаттар тақтасында берілген кернеуге сәйкес келуі қажет. Сорғыштың қуат айыры болса, оны оңай қол жеткізуге болатын реттелмелі розеткаға қосыңыз. Айыры болмаса (желіге тікелей қосу) немесе розеткаға оңай қол жеткізу мүмкін болмаса, орнату ережелеріне сәйкес III санат кернеу күшінің артуы жағдайында толығымен электр желіден ажырату мүмкіндігі болуы үшін екі полюсті реттелмелі айырып қосқышқа қосыңыз. Абай болыңыз! Сорғышты электр желіге қайта қоспас бұрын ток кабелі дұрыс жалғанғанын және ол дұрыс жұмыс істейтінін тексеріп отырыңыз.

(ауа шығаратын түтігі бар құрылғылар үшін) Сорғышты түтікке және диаметрі ауа шығаратын фланецтің диаметріне тең қабырғадағы ауа шығару тесігіне жалғаңыз. Диаметрі одан кіші түтік пен ауа шығаратын тесік қолданылса, сорғыштың ауа тарту қуаты төмендейді және оның жұмыс істеген кездегі шуылы артады. Өндіруші мұндай әрекеттің салдарына жауапты

! Ауа шығару үшін қажетті ең қысқа түтікті қолданыңыз. ! Түтік мүмкін болғанша аз майысуы керек ! Түтіктің диаметрін күрт өзгертпеңіз. ! Түтіктің іші мүмкін болғанша тегіс болуы тиіс. ! Түтік нормаларға сәйкес келетін материалдан жасалған болуы тиіс. ! Түтікті басқа жабдықтың (бойлер, мұрша, пеш, т.б.) түтінін таситын құбырларға жалғауға болмайды. ! Құзыретті мемлекеттік органдардың ауа шығаруға қатысты нұсқауларын орындаңыз. Ауа шығаруға арналмаған болса, қабырғадағы қуысқа ауа шығаруға

! Сорғыш бөлме ішінде теріс қысым (оның мәні 0,04 мбар-дан аспауы тиіс) тудырмауы үшін бөлмені ауа кіретін саңылаулармен жабдықтаңыз. ! Өндіруші бұл нұсқауларды орындамау салдарынан туындаған жағдайларға жауапты болмайды. Сүзетін бе немесе түтікке жалғанған ба? ! Сіздің сорғышыңыз түтікке жалғануы тиіс. Оны сүзетін құрылғы ретінде пайдаланғыңыз келсе, тиісті КЕРЕК-ЖАРАҚТАР ЖИЫНЫН орнату қажет. Ескертпе: Сорғышпен бірге жеткізілсе, қосымша белсендірілген көмір сүзгі орнатылған болуы мүмкін. Сорғышты түтікке жалғанатын түрден сүзу нұсқасына түрлендіру нұсқаулары осы нұсқалықта берілген («Сүзу нұсқасы» бөлімін қараңыз). Түтікке жалғанатын нұсқа Сорғышты ауа тазартып, шығару фланеціне қосылған шығару түтігі (диам. 150 мм) арқылы оны сыртқа жібереді. Шығару түтігінің диаметрі шығару фланецінің диаметрімен бірдей болуы тиіс. Абай болыңыз! Шығару түтігі бірге берілмейді, оны бөлек сатып алу қажет. Көлденең бағытталған кезде, ауа сыртқа оңай шығуы үшін түтікті сәл жоғары (шамамен 10°) қарату керек. Сорғыш көмір сүзгілермен жабдықталған болса, оларды алдымен шешіп алу керек. Сүзу нұсқасы Сорғыш ауаны тазартып, оны бөлмеге қайтарады. Сорғыштың бұл нұсқасына қосымша белсенді көмір сүзгі қажет. Бұл нұсқаға ауа дефлекторы, азайту адаптері және көмір сүзгі (-лер) қажет. Үстіңгі түтіктің ауа шығаратын саңылаулары ең жоғары жерде орналасуы тиіс. Техникалық деректері МодельБиіктігі

ауа шығару түтігінің диам. (см)PYRAMID 60 см 61-82 59.8 50 15/12PYRAMID 70 см 61-82 69.8 50 15/12PYRAMID 90 см 61-82 89.9 50 15/12Модель коды Шам (В)Шам қуаты

Қуаты кернеуі цоколі ӨлшемдеріГалогенді 25 W 2 x 25 W 230 V G9 L40xØ14Галогенді 20 W 2 x 20 W 12 V G4 L30xØ10 LED

EN 62471 стандартына сәйкес 1-тәуекел тобыСорғыштар құрылғы төмендегі ЕО директиваларына сәйкес келеді:• 2006/95/EC «Төмен кернеу» директивасы (12-12-2006)• 2004/108/EC «ЭМҮ» директивасы (15-12-2004) PYRAMID басқару

Механикалық панельмен жабдықталған

HNP 6.5 CM X/HAHNP 6,6 AM W/HAHNP 9.6 AM W/HAHNP 9,6 AM K/HAHNP 9,6 AM X/HAHNP 6.6 AM K/HAHNP 6.6 AM X/HAHYM 60 IX/HAHPM 61 IX/HAHRP 9,8 CM (OW)/HA7HHP 6 R (OW)/HAHRP 9,8 CM (AN)/HA7HHP 6 R AN/HAHRP 6,5 CM (OW)/HAHRP 6.5 CM (AN)/HAHRP 9.6 CM (OW)/HAHRP 6.5S CM (OW)/HAHRP 6.5S CM (AN)/HA T1 T2 T3 T4 T5 T1 Моторды тоқтатуСорғыш жұмыс істеп тұрғанда басылса, ол ӨШЕДІT2 Жылдамдық 1Түйме басылғанда сорғыш 1-жылдамдыққа орнатылады.T3 Жылдамдық 2Түйме басылғанда сорғыш 2-жылдамдыққа орнатылады.T4 Жылдамдық 3Түйме басылғанда сорғыш 3-жылдамдыққа орнатылады.T5 Шамдарды ҚОСУ/ӨШІРУ Сенсорлық панельмен жабдықталған

T1 Моторды тоқтатуT2 Жылдамдық 1Түйме басылғанда сорғыш 1-жылдамдыққа орнатылады.T3 Жылдамдық 2Түйме басылғанда сорғыш 2-жылдамдыққа орнатылады.T4 Жылдамдық 3Түйме басылғанда сорғыш 3-жылдамдыққа орнатылады.T5 Күшейткіш Түйме басылғанда сорғыш жоғары жылдамдыққа орнатылады. 5 минуттан кейін, сорғыш алдыңғы жылдамдыққа оралады; жылдамдық түймесі басылса (T2, T3 немесе T4), сорғыш күшейткіш режимінен шығып, таңдалған жылдамдықты орнатады.T6 Шамдарды ҚОСУ/ӨШІРУМай/иіс сүзгілерінің ескертулеріT2 белгішесі жыпылықтаса, демек май сүзгісі қаныққан, ал T3 белгішесі жыпылықтаса, ол иіс сүзгісінің қаныққанын білдіреді, ал екеуі де жыпылықтаса, демек екі сүзгі де қаныққан. Ондай жағдайда, май сүзгісін (A) я иіс сүзгісін (B) немесе екеуін де тазалау/ауыстыру қажет («Техникалық қызмет көрсету және күтім көрсету» бөлімін қараңыз).Сүзгі санағышын қалпына келтіру: Сорғыш қосылып тұрған кезде, T5 түймесін басып, үш секунд ұстап тұрыңыз. Ескерту диоды үш рет жыпылықтайды да, қалыпты режимге оралады. Бір уақытта сүзгі ескертулерінің екеуі де қосылса, олардың әрқайсысын бөлек қалпына келтіру керек.Алдымен май сүзгісі, одан кейін иіс сүзгісі қалпына келтіріледі.

• Тек белгілі бір модельдерде бар Сорғыш конфигурациясы: Сорғыштың жұмыс режимін орнату үшін өнім өшіп тұрған кезде T4 түймесін басып, 6 секунд ұстап тұрыңыз. Орнату түрін көрсету үшін Т2 не Т3 белгішелері жанады: Т2 - желдету, Т3 - сүзу. T4 түймесін қайта-қайта басып, орнату түрін өзгертуге Жаңа конфигурацияны сақтау үшін Т1 түймесін жеке Сорғыш өшіп тұрған кезде, түймені басып, 1-жылдамдықты орнатыңыз. Сорғыш жұмыс істеп тұрғанда басылса, ол ӨШЕДІ.81

Сенсорлық панельмен және дисплеймен жабдықталған модельдер

1 Моторды ҚОСУ/ӨШІРУ Сорғыш өшіп тұрған кезде, түймені басып, 1-жылдамдықты орнатыңыз. Сорғыш жұмыс істеп тұрғанда басылса, ол

T2 Жылдамдық - Түйме басылғанда сорғыш алдыңғы жылдамдыққа

T3 Жылдамдық + Түйме басылғанда сорғыш келесі жылдамдыққа

T4 Күшейткіш Түйме басылғанда сорғыш жоғары жылдамдыққа орнатылады; дисплейде «b» әрпі баяу жыпылықтайды. 5 минуттан кейін, сорғыш алдыңғы жылдамдыққа оралады; күшейткіш режим қосылып тұрғанда кез келген жылдамдық түймесін (T2 немесе T3) басу арқылы да алдыңғы жылдамдыққа оралуға болады. T5 Таймер Бұл түйме басылса, сорғыштың автоматты түрде өшуі 5 минутқа кейінге қалдырылады. Таймер дисплейде минуттарды көрсетіп, артқа санайды. Таймерді тек қолмен орнатылатын жылдамдықтар үшін орнатуға болады, күшейткіш режимі үшін бұл мүмкін емес. T6 Шамдарды ҚОСУ/ӨШІРУ Май/иіс сүзгілерінің ескертулері Жоғарғы сол жақтағы жолақ жыпылықтап, май сүзгісі қаныққанын білдіреді. Жоғарғы оң жақтағы жолақ жыпылықтап, иіс сүзгісі қаныққанын білдіреді. Екі жолақ та жыпылықтап тұрса, демек екі сүзгі де қаныққан. Ондай жағдайда, май сүзгісін (A) я иіс сүзгісін (B) немесе екеуін де тазалау/ауыстыру қажет («Техникалық қызмет көрсету және күтім көрсету» бөлімін қараңыз). Соңғы мәлімет тек сүзу нұсқасына қатысты. Сүзгі санағышын қалпына келтіру: Сорғыш қосылып тұрған кезде, T4 түймесін басып, үш секунд ұстап тұрыңыз. Бір уақытта сүзгі ескертулерінің екеуі де қосылса, олардың әрқайсысын бөлек қалпына келтіру керек. Алдымен май сүзгісі, одан кейін иіс сүзгісі қалпына келтіріледі. Түтікке жалғанатын нұсқа (төменгі сол жақтағы шаршы жыпылықтайды). Сүзу нұсқасы (төменгі оң жақтағы шаршы жыпылықтайды). T4 түймесін басып, орнату түрін өзгертуге болады. Бейімдеу режимінен шығу үшін T1 түймесін бір рет басыңыз; оны басқан кезде құрылғы өшіп, соңғы болып көрсетілген параметрді сақтайды. Техникалық қызмет көрсету және күтім көрсету Абай болыңыз! Құрылғыны тазаламас немесе оған қызмет көрсетпес бұрын, қуат айырын ағыту я негізгі айырып қосқышты ажырату арқылы оны токтан ағыту керек. Алғашқы тазалау

• Қорғағыш үлдірді шешіп алыңыз

• Аз ғана бейтарап сабын қосып, дымқыл губкамен

• Дымқыл шүберекпен шайыңыз

• Жұмсақ шүберекпен сүртіп, құрғатыңыз; сорғыш тот баспайтын болаттан жасалған болса, текстура бойымен құрғатыңыз Жүйелі тазалау Сорғыштың іші мен сыртын жиі тазалап тұру қажет (кем дегенде, май сүзгісін ауыстырған кездерде). Дымқыл шүберек пен бейтарап сұйық жуғыш зат қосылған жылы су қолданыңыз. Қырғыш немесе тотықтырғыш заттарды пайдаланбаңыз. Ескерту: Сорғышты тазалау және сүзгілерді тазалау/ ауыстыру нұсқаулары орындалмаса, өрт шығуы мүмкін. Нұсқауларды бұлжытпай орындаңыз. Өндіруші моторға келген зақымдарға немесе дұрыс күтім жасамау я жоғарыдағы нұсқауларды орындамау салдарынан шыққан өртке жауапты болмайды. Сорғышты бейімдеу Сорғыштың жұмыс режимін орнату үшін өнім өшіп тұрған кезде T4 түймесін басып, 6 секунд ұстап тұрыңыз.. Ұзақ сигналдан кейін орнату түрі көрсетіледі:82

Май сүзгісіне қызмет көрсету (А)

Май сүзгісі тағам пісірген кезде шығатын май бөлшектерін ұстайды; оны кем дегенде айына бір рет, әлсіз жуғыш затпен қолмен немесе төмен температуралы қысқа ыдыс жуғыш циклымен тазалау

Май сүзгісін шығарып алу үшін серіппелі тұтқаны тартыңыз. Ыдыс жуғышта жуылса, металл сүзгінің түсі өзгеруі мүмкін, бірақ оның жұмысына нұқсан келмейді. Көмір сүзгіге қызмет көрсету (В)

Көмір сүзгісі жағымсыз тағам пісіру иістерін ұстайды. Сүзгі пісірілетін тағам түріне және май сүзгісін тазалау жиілігіне байланысты әр түрлі жиілікпен қанығып отырады. Картридж кем дегенде жиырма айда бір рет ауыстырылуы тиіс. Бұл сүзгіні жууға немесе қалпына келтіруге болмайды Бөлшектеу: Сору жинағынан шешіп алу үшін сүзгіні 90°- қа бұрыңыз. Құрастыру: Белсенді көмір сүзгіні сору жинағына орналастырып, орнына бекіту үшін 90°-қа бұрыңыз. Шамдарды ауыстыру Құрылғыны токтан ағытып, май сүзгісін шешіп алыңыз. Абай болыңыз! Ұстамас бұрын, шамдар салқындағанына көз жеткізіңіз.

шығарып алыңыз:кішкене тегіс басты бұрағышпен немесе оған ұқсас құралмен шығарыңыз.

ауыстырыңыз. Түрі бірдей шамдарды ғана қолданыңыз (мәлімет алу үшін, төмендегі нұсқаулықта берілген техникалық деректі қараңыз).

3. Сақтандырғышты орнына орнатыңыз (итеріп,

орнатыңыз). Шамдарды ауыстыру LED

Сорғышта диод технологиясына негізделген жарықтандыру жүйесі бар. Диодтар әдеттегі шамдарға қарағанда оңтайлы жарықтандыруды, ұзағырақ жұмыс істеуді және азырақ қуат пайдалануды қамтамасыз етеді. Оларды ауыстыру үшін көмек көрсету қызметіне хабарласыңыз. Электр кабелі Қуат кабелі зақымдалса, тәуекелдердің алдын алу үшін оны өндірушіге немесе оның техникалық қызметіне ауыстыртуға болады. ҚОҚЫСҚА ТАСТАУ Бұл құрылғы Қоқыс электр және электрондық жабдыққа (WEEE) қатысты EC/2012/19 Еуропалық директивасына сәйкес келеді деп белгіленген. Құрылғы қоқысқа дұрыс тасталуын қамтамасыз ету арқылы пайдаланушы қоршаған орта мен қоғамның денсаулығын қорғауға ат

Өнімдегі немесе оның құжаттамасындағы

өнімді тұрмыстық қоқыс тасталмауы, оның орнына электр және электрондық қоқысты сұрыптау орталығына табысталуы тиіс екенін білдіреді. Жергілікті қоқыс тастау заңдарына сәйкес әрекет етіңіз. Өнімді қолдану, қалпына келтіру және қайта өңдеу туралы қосымша мәлімет алу үшін жергілікті құзырлы органдарға, қоқыс жинау қызметіне немесе өнімді сатып алған орынға хабарласыңыз. Ақаулықтарды жою Жұмыс істемей қалса, техникалық қызмет көрсету орталығына хабарласпас бұрын төмендегі қарапайым жағдайларды тексеріңіз: Сорғыш жұмыс істемесе: Келесі жағдайларды тексеріңіз:

• құрылғы қосылып тұр.

• жылдамдық орнатылған. Сорғыш тиімді жұмыс істемесе: Келесі жағдайларды тексеріңіз:

• таңдалған мотор жылдамдығы шыққан түтін мен бу көлемін өңдеуге жеткілікті.

• құрылғы ауа алуы үшін ас үйде тиісті вентиляция бар.

• көмір сүзгі қанықпаған (сүзу нұсқасы). Жұмыс істеп тұрған кезде, сорғыш өшіп қалатын

Келесі жағдайларды тексеріңіз:

• құрылғы қосылып тұр.

• айырып қосқыш қосылмаған. Ақаулы жұмыс істеген жағдайда, техникалық қызмет көрсету орталығына хабарласпас бұрын, айырын ағыту арқылы құрылғыны токтан кем дегенде 5 секундқа ағытып, қайта қосыңыз. Ақаулық шешілмесе, техникалық қызмет көрсету орталығына хабарласыңыз.

• Тек белгілі бір модельдерде бар83 KZ84
