| Өнім түрі | Сорғыш шкаф |
| Бренд | Indesit |
| Модель | ISLK66LSX |
| Биіктігі (см) | 13,3 |
| Ені (см) | 59,9 |
| Тереңдігі (см) | 51 |
| Шығару құбырының диаметрі (см) | 12,5 |
| Электр қорегі | 220-240 V ~ 50/60 Hz |
| Жалпы тұтынылатын қуат (Вт) | Зауыттық тақтайшаны қараңыз |
| Жарықтандыру қуаты (Вт) | 28 (галогенді) |
| Лампа цоколі | E14 |
| Шығару түрі | Сорғыш немесе сүзгілі (көмір жиынтығы қосымша) |
| Жылдамдықтар саны | 3 |
| Майға қарсы сүзгі | Металл (жууға болады) немесе қағаз (бір реттік) үлгіге байланысты |
| Көмір сүзгісі | Ең көбі 4 ай сайын ауыстыру |
| Тазалау | Ылғал шүберек және бейтарап жуғыш зат; абразивтер мен алкогольден аулақ болыңыз |
| Пісіру бетіне дейінгі минималды қашықтық | 60 см (электр) / 75 см (газ) |
| Қауіпсіздік | Қызмет көрсетер алдында ажыратыңыз; шамсыз немесе торсыз қолданбаңыз |
| Жөндеу мүмкіндігі | Шам ауыстырылады; қуат сымын маман ауыстырады |
| Қосалқы бөлшектер | Сүзгілер, шамдар, көмір жиынтығы |
| Стандарттар | EN/IEC 60335, EN/IEC 61591, Directives 2014/35/UE, 2014/30/UE |
| Кәдеге жарату | ЭЭҚЖ сәйкес қайта өңдеу (2012/19/ЕО) |
Жиі қойылатын сұрақтар - ISLK66LSX INDESIT
Пайдаланушылардың сұрақтары туралы ISLK66LSX INDESIT
0 сұрақ осы құрылғы туралы. Білетініңізге жауап беріңіз немесе өзіңіздікін қойыңыз.
Осы құрылғы туралы жаңа сұрақ қою
Құрылғыңыздың нұсқаулығын жүктеңіз тоңазытқыш PDF форматында тегін! Нұсқаулықтарыңызды табыңыз ISLK66LSX - INDESIT және электрондық құрылғыңызды қайта қолыңызға алыңыз. Бұл бетте құрылғыңызды пайдалануға қажетті барлық құжаттар жарияланған. ISLK66LSX брендінің INDESIT.

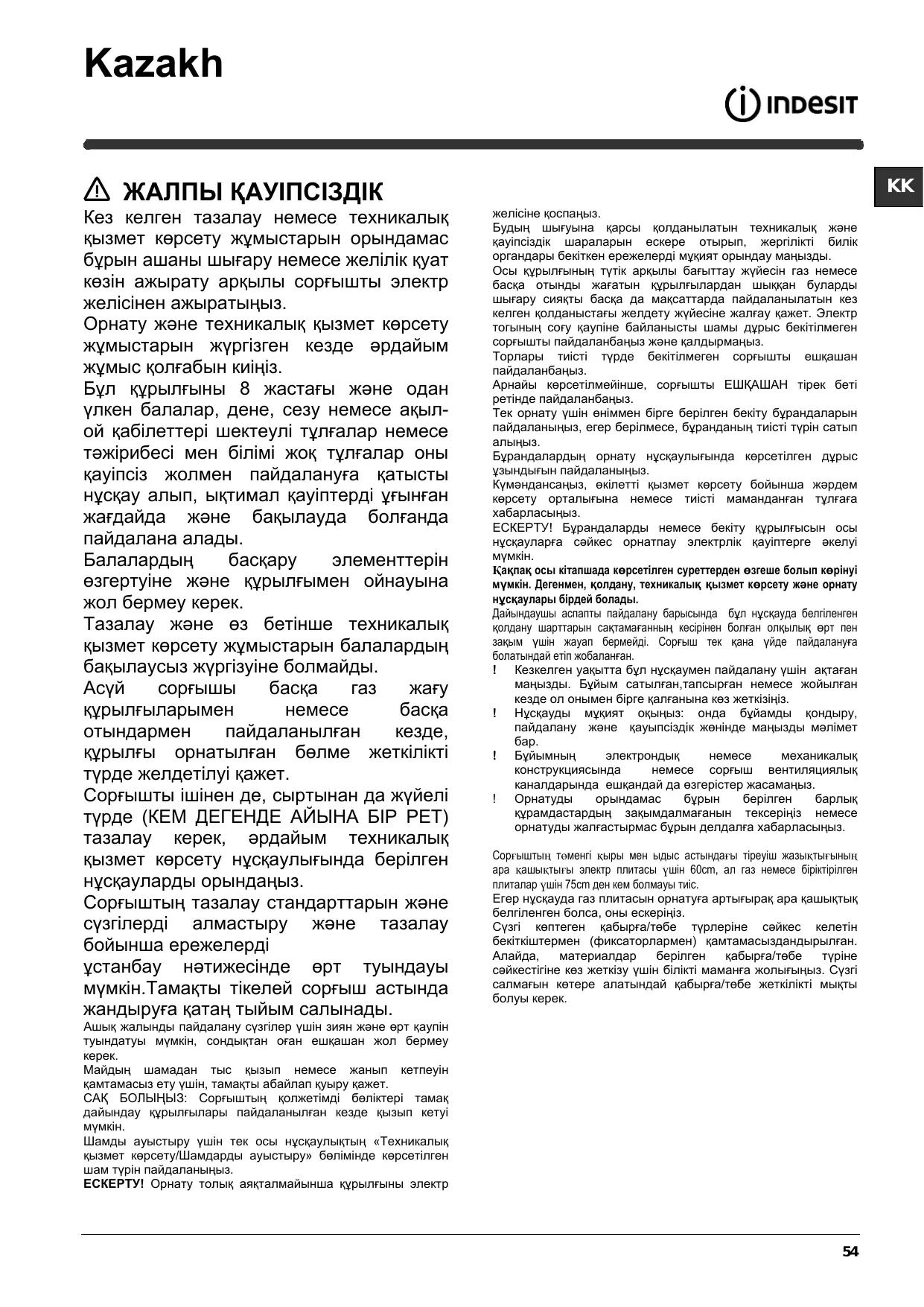

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ ISLK66LSX INDESIT
Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.
Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.
Бұл құрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі тұлғалар немесе тәжірибесі мен білімі жоқ тұлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады.
Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол бермеу керек.
Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды.
Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.
Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орындаңыз.
Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді
ұстанбау нәтижесінде өрт туындауы мүмкін. Тамақты тікелей сорғыш астында жандыруға қатаң тыйым салынады.
Ашық жалынды пайдалану сүзгілер үшін зиян және өрт қаупін туындатуы мүмкін, сондықтан оған ешқашан жол бермеу керек.
Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап қуыру қажет.
САҚ БОЛЫҢЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.
Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.
ЕСКЕРТУ! Орнату толық аяқталмайынша құрылғыны электр
желісіне қоспаңыз.
Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді мұқият орындау маңызды.
Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.
Торлары тиісті түрде бекітілмеген сорғышты ешқашан пайдаланбаңыз.
Арнайы көрсетілмесе, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.
Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз.
Бұрандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.
Күмәндансаңыз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған тұлғаға хабарласыңыз.
ЕСКЕРТУ! Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауіптерге әкелуі мүмкін.
Қақпақ осы кітапшада көрсетілген суреттерден өзгеше болып көрінуі мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату нұсқаулары бірдей болады.
Дайындаушы аспапты пайдалану барысында бұл нұсқауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.
! Кез келген уақытта бұл нұсқаумен пайдалану үшін ақтаған маңызды. Бұйым сатылған, тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.
! Нұсқауды мұқият оқыңыз: онда бұйымды қондыру, пайдалану және қауіпсіздік жөнінде маңызды мәлімет бар.
! Бұйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз.
! Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.
Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 60 см, ал газ немесе біріктірілген плиталар үшін 75 см-ден кем болмауы тиіс.
Егер нұсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.
Сүзгі көптеген қабырға/төбе түрлеріне сәйкес келетін бекіткіштермен (фиксаторлармен) қамтамасыз етілген.
Алайда, материалдар берілген қабырға/төбе түріне сәйкестігіне көз жеткізу үшін білікті маманға жолығыңыз. Сүзгі салмағын көтере алатындай қабырға/төбе жеткілікті мықты болуы керек.
ЭЛЕКТР БАЙЛАНЫСЫ
Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректердегі кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де қол жетерлік жерде болуы тиіс, істеп тұрған ережелерге сәйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамасыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.
ЕСКЕРТУ! Қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз.
Қуат кабелін ауыстыру
ЕСКЕРТУ! Нәр беруші сымжеліні авторизацияланған техникалық орталықта немесе білікті маман ауыстыру керек.
АУА ТАРТУ САНЫЛАУЫ
(сору нұсқалары үшін)
Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец).
Қабырғадағы сорғыш құбырлары мен кемдеу диаметрдегі тесікті пайдалану, сору қуатын нашарлатып, гүрілдеуін күшейтеді.
! Қажетті минималды ұзындықтағы түтікті қолданыңыз.
! Барынша көп иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°).
! Түтіктің көлденең қимасында түбегейлі өзгерістерді болдырмаңыз.
Аталмыш өнім үшін, Еуропа Одағында, ЕЕСҚ елдерінде, Түркияда және ЕО 65/2014 және ЕО 66/2014 директиваларына бағынатын барлық елдерде артқы шығысты пайдалануға ТЫЙЫМ САЛЫНАДЫ.
Бұл ережелер орындалмаған жағдайда компания ешбір жауапкершілікті көтермейді.
Сүзгілеу немесе түтік арқылы бағыттау?
Пеш қақпағы сору нұсқасында пайдалануға дайын.
Қақпақты сүзгілеу функциясы бар нұсқада пайдалану үшін арнайы САЙМАНДАР ЖИНАҒЫ орнатылуы тиіс.
Осы нұсқаулықтың бірінші беттерінде САЙМАНДАР ЖИНАҒЫНЫҢ жабдықталғандығын немесе жеке сатып алу қажеттігін тексеріңіз.
Ескертпе: Жабдықталған болса, қақпаққа кейбір жағдайда қосымша белсендірілген көмір сүзгілеу жүйесін орнату қажет болуы мүмкін.
Қақпақты сору нұсқасынан сүзгілеу нұсқасына ауыстыру туралы ақпарат осы нұсқаулықта берілген.
Түтік арқылы бағыттау нұсқасы
Бу сыртқа біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.
Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен теңдес болу керек.
Назар аударыңыз! Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.
Сүзгі нұсқасы
Ол үшін бір көмір сүзгісі қажет, оны әдеттегі сатушылардан алуға болады. Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдында оны май мен иістерден тазартады.
БАСҚАРУ ЭЛЕМЕНТТЕРІ
a. Жарықты қосу/өшіру b. Моторларды өшіру c. - d. - e. Минималды сору күші (c.), орташа (d.), максималды (e.).
Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шуберекті пайдаланыңыз. Құрылғыны немесе тазалау құралын пайдаланбаңыз! Абразиялық қоспасы бар затты пайдаланбаңыз. СПИРТТІ ПАЙДАЛАНБАҢЫЗ!

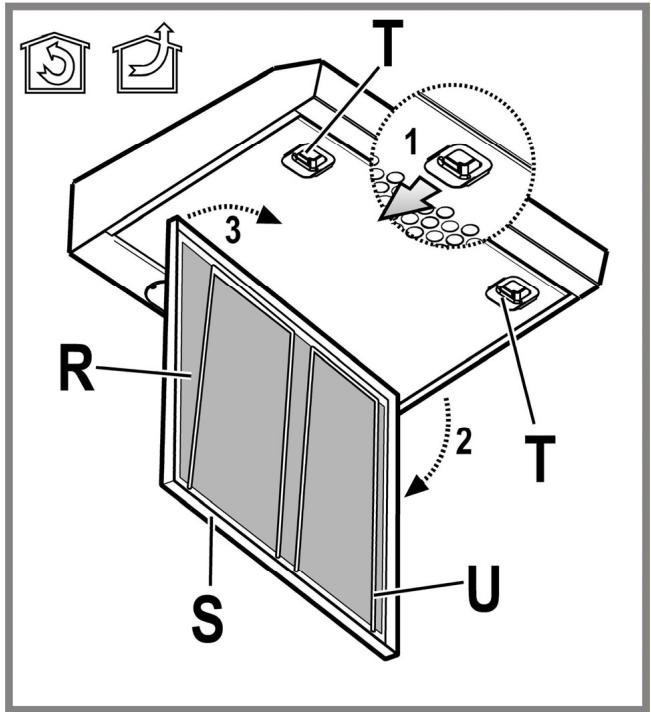

Майды тазарту сүзгілеріне техникалық қызмет көрсету Ас дайындаудағы май бөлшектерін ұстап қалады.
Тіреуіш тордың ішінде орналасқан болса, ол төменде берілген түрлердің біріне жатуы мүмкін:
Қағаз сүзгі ай сайын немесе жоғарғы жағында бояу пайда болған кезде ауыстырылуы тиіс, ондай жағдайларда бояу тор саңылауларынан көрініп тұрады.
Металл сүзгіні абразивтік емес жуғыш заттармен, қолмен немесе ыдыс жуатын машинамен төмен температурада және қысқа циклмен айына бір рет тазалау қажет.
Ыдыс жуатын машинамен жуылған кезде май сүзгісінің бояуы сүлінуі мүмкін, бірақ ол сүзгілеу қабілетіне әсер етпейді. Р май сүзгісіне қол жеткізу үшін S сору торын T босату ілгектері арқылы ашып, U тіректерінен босатыңыз.
Өздігінен тірейтін металл сүзгіште тіреу торы жоқ, сүзгішті алып тастау үшін босату серіппелерін артқа тартыңыз және сүзгішті төмен жылжытыңыз.
Көмір сүзгісіне қызмет көрсету
Ас пісірген кезде жарамсыз иісті ұстап қалады.
Көмірлі фильтрдің қанығуы ұзақ пайдалану мерзімінің қысқа немесе ұзақ өтуіне байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған мерзімділік тазалаумен алдын ала анықталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет ауыстырыңыз.
Көмірлі фильтрді жууға болмайды және де регенерацияға жарамсыз.
Май сүзгілерін алып тастаңыз.

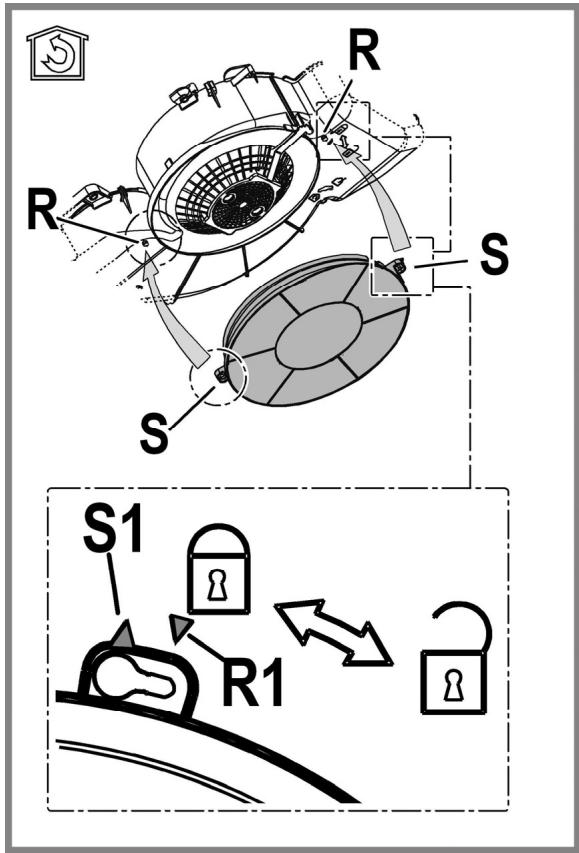

Көмір сүзгілерін мотордың үстіне орнатыңыз.
Дефлектордағы R істіктерін S науаларымен туралаңыз, одан кейін сүзгі орнында құлыпталғанша оны сағат тілімен бұраңыз.
Көмір сүзгілерін алып тастау үшін жоғарыдағы рәсімді кері ретпен орындаңыз.
Май сүзгілерін қайта бекітіңіз.
Аспапты электр жүйесінен өшіріңіз.
Ескерту! Лампаны ұстаудан бұрын, олардың суығанына көз жеткізіңіз.
Қасиеттер жапсырмасында немесе корпустағы шамда көрсетілгендей, ескі шамды бірдей түрдегі лампамен алмастырыңыз.
Торды алып тастаңыз.
Ақаулы лампаны ауыстырыңыз.
Тек 28 Ватт E14 ∅35 мм болатын галогенді лампаларды пайдаланыңыз.
Торды орнына қойыңыз.
ЖОЮ
Электрлік және электрондық аспаптарды қайта пайдаға асыру жөніндегі 2012/19/ЕС Еуропалық директиваға (WEEE) сәйкес берілген өнім таңбаланды.
Берілген өнімді дұрыс қайта пайдаға асыруды қамтамасыз ету арқылы Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізуді болдырмауға көмектесесіз.
Аспаптағы немесе жолдама құжаттағы таңба берілген аспапты қайта пайдаға асыруда әдеттегі тұрмыстық қалдық ретінде тастауға болмайтынын көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек.
Бұзуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес жүзеге асырылуы тиіс.
Мұндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкеннен ала аласыз.
Құрылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:
- Қауіпсіздік: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301
- ЭМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Қоршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:
Әзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз және әзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз.
Жылдамдықты тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.
АҚАУЛЫҚТАР
Егер құрылғының бір бөлігі дұрыс жұмыс істемесе, Техникалық қызмет көрсету бөліміне қоңырау шалмас бұрын келесі әрекеттерді орындаңыз:
Төмендегілерді тексеріңіз: - Қуат ажыратылмаған. - Жылдамдық таңдалған.
• Қақпақ жеткіліксіз қызмет атқарса:
Төмендегілерді тексеріңіз: - Таңдалған мотор жылдамдығы босатылған түтін мен будың мөлшері үшін жеткілікті. - Асүй ауа кірісі үшін жеткілікті желдетіледі. - Көмір сүзгісі тозбаған (қақпақ сүзу нұсқасында).
• Қақпақ қалыпты әрекет барысында өшірілсе:
Төмендегілерді тексеріңіз: - Қуат ажыратылмаған. - Көп полюсті ажырату құрылғысы өшірілмеген.
Егер қақпақ тиісінше жұмыс істемесе, оны сымды тарту арқылы желілік розеткадан 5 секундқа қысқа уақытқа ажыратыңыз. Содан кейін оны қайтадан жалғаңыз да, Техникалық қолдау қызметіне хабарласу алдында қайта қосып көріңіз.
ТЕХНИКАЛЫҚ ДЕРЕКТЕР
| Model | Биіктігі (cm) | Ені (cm) | Қалындығы (cm) | Шығару түтігінің 0 (cm) |
| ISLK 66 AS W ISLK 66 AS K ISLK 66 AS X ISLK 66 AS X/1 ISLK 96 AS X ISLK 66F AS X ISLK 66F AS W | 13,3 | 59,9 | 51 | 12,5 |
| ISLK 56 AS W ISLK 56 AS X | 13,3 | 49,9 | 51 | 12,5 |
| IAEV 66F AS X | 61,5-100 | 59,9 | 51 | 12,5 |
Жалпы сіңіру мен жарық сіңіруді тексеру үшін тақтаны тексеріңіз.
| Куат (Вт) | Кернеу (В) | Какпак | Элшемдер (mm) | |
| Alogena | 28W | 220-240 | E14 | 100x∅35 |
Бұл құрылғы келесі ЕЭС директиваларына сай келеді:
Өніммен бірге берілмеген құрамдастар
