نوع المنتج	شفاط مطبخ
العلامة التجارية	Indesit
الموديل	ISLK66LSX
الارتفاع (سم)	13,3
العرض (سم)	59,9
العمق (سم)	51
قطر مجرى التهوية (سم)	12,5
التغذية الكهربائية	220-240 V ~ 50/60 Hz
الطاقة الإجمالية المستهلكة (واط)	انظر اللوحة الإرشادية
قوة الإضاءة (واط)	28 (هالوجين)
قاعدة المصباح	E14
نوع التهوية	شفط أو ترشيح (مجموعة كربون اختيارية)
عدد السرعات	3
مرشح الشحوم	معدني (قابل للغسل) أو ورقي (للاستخدام مرة واحدة) حسب الموديل
مرشح الكربون	استبدال كل 4 أشهر كحد أقصى.
التنظيف	قطعة قماش مبللة ومنظف محايد؛ تجنب المواد الكاشطة والكحول
الحد الأدنى للمسافة عن الطبخ	60 سم (كهربائي) / 75 سم (غاز)
الأمان	افصل التيار قبل الصيانة؛ لا تستخدم بدون مصباح أو شبكة
قابلية الإصلاح	المصباح قابل للاستبدال؛ كابل التغذية قابل للاستبدال بواسطة متخصص
قطع الغيار	المرشحات، المصابيح، مجموعة الكربون
المعايير	EN/IEC 60335, EN/IEC 61591, Directives 2014/35/UE, 2014/30/UE
التخلص	إعادة التدوير وفقًا لتوجيهات DEEE (2012/19/EC)

الأسئلة الشائعة - ISLK66LSX INDESIT

ما هي المسافة الدنيا بين الشفاط وموقد الطهي؟

بالنسبة للموقد الكهربائي، المسافة الدنيا هي 60 سم؛ بالنسبة للموقد الغاز أو المختلط، فهي 75 سم. راجع أيضًا تعليمات جهاز الطهي الخاص بك.

كيفية تنظيف مرشحات الشحوم المعدنية؟

نظف المرشحات المعدنية مرة واحدة شهريًا بمنظف غير قاسٍ، يدويًا أو في غسالة الأطباق بدرجة حرارة منخفضة ودورة قصيرة. قد يتسبب الغسيل في تغير لون المرشح لكن لا يؤثر على أدائه.

متى يتم استبدال مرشح الكربون؟

مرشح الكربون لا يُنظف ويجب استبداله كحد أقصى كل 4 أشهر، حسب تكرار الاستخدام وانتظام تنظيف مرشح الشحوم.

كيفية تحويل الشفاط إلى نسخة ترشيح؟

يتم تسليم الشفاط الخاص بك في نسخة الشفط. لاستخدامه في نسخة الترشيح، قم بتركيب مجموعة الملحقات (مرشح الكربون) المخصصة. أزل مرشح الشحوم، ثم ثبت مرشح الكربون بتثبيته على المحرك، ثم أعد تركيب مرشح الشحوم.

ماذا تفعل إذا كان الشفاط لا يعمل؟

تحقق من عدم انقطاع التيار الكهربائي، ومن تحديد سرعة، ومن أن القاطع لم يفصل. افصل القابس لمدة 5 ثوانٍ ثم أعد توصيله. إذا استمرت المشكلة، اتصل بخدمة ما بعد البيع.

ما نوع المصباح المستخدم للاستبدال؟

استخدم فقط مصابيح هالوجين شمعية مقاس ∅35 مم، E14، 28 واط. افصل الجهاز قبل استبدال المصباح.

هل يمكن استخدام الشفاط بدون مصباح؟

لا، لا تستخدم الشفاط بدون مصباح مركب بشكل صحيح، لأن ذلك يشكل خطر الصعق الكهربائي.

كيفية إخراج الهواء في نسخة الشفط؟

استخدم مجرى تهوية بقطر يساوي شفة التوصيل (12.5 سم). الأنبوب غير مرفق. تجنب الانحناءات وتقليصات المقطع.

هل يمكن للأطفال استخدام الشفاط؟

نعم، للأطفال من عمر 8 سنوات فما فوق تحت الإشراف أو بعد التعليمات. لا يجوز للأطفال اللعب بالجهاز أو القيام بالتنظيف والصيانة دون إشراف.

كيفية تقليل الأثر البيئي؟

قم بتشغيل الشفاط بأقل سرعة أثناء الطهي واتركه يعمل لبضع دقائق بعد ذلك. لا تستخدم السرعات العالية إلا في حالة الدخان الكثيف. استبدل مرشح الكربون بانتظام ونظف مرشح الشحوم للحفاظ على الكفاءة.

دليل المستخدم ISLK66LSX INDESIT

من المهم حفظ جميع الأكتابات المرفقة بالمنتج للتمكن من الاطلاع عليها مستقبلاً عند الحاجة إلى ذلك. في حالة إعادة بيع هذا المنتج أو التنازل عنه أو الانتقال، يجب التأكد من بقاء هذه الأكتابات دائمًا مع المنتج. اقرأ الإرشادات بعناية وحرص: حيث توجد معلومات هامة حول عمليات التركيب والاستخدام والأمان والسلامة. لا تقم بعمل تعديلات أو تغييرات كهربائية أو ميكانيكية على المنتج ولا على أنابيب وقنوات التهوية والطرد. قم بفحص سلامة الشفاط واكتمال مكوناته في مكان التركيب قبل البدء. في حالة وجود تضرر أو تلف في أي مكون من مكوناته يجب الاتصال بوكيل التوزيع ويجب إيقاف عملية التركيب.

لا يقل الحد الأدنى للمسافة الفاصلة بين سطح الوعاء الذي يوضع على موقد الطهي والجزء السفلي من الشفاط عن 60 سم في حالة مواقد الطهي الكهربائية و 75 سم في حالة مواقد الطهي التي تعمل بالغاز أو المواقد التي تعمل سواء بالغاز أو بالكهرباء. إذا ما كانت الإرشادات والتعليمات الخاصة بالمواقد التي تعمل بالغاز تحدد مسافة فاصلة أكبر، فيجب احترام ومراعاة ذلك. تم تزويد الشفاط بمراسي براغي للتناسب مع الأغلبية العظمى من أنواع الحوائط والأسقف. ومع ذلك يجب استشارة متخصص ليؤكد مدى ملاءمة هذه المواد والمسامير من عدمه ووفقًا لنوعية الحائط/السقف. يجب أن يكون الحائط/السقف قوي الإنشاء والتركيب بشكل يكفي لتحمل وعدم إسقاط الشفاط.

⚠️ السلامة والأمان العام

قبل البدء في أية عمليات تنظيف أو صيانة، قم بفصل الشفاط عن شبكة التيار الكهربائي وذلك عن طريق نزع القابس من المقبس أو عن طريق إيقاف مفتاح قطع وتوصيل التيار العمومي الخاص بالمنزل. يجب ارتداء قفازات الحماية عند القيام بجميع عمليات التركيب والصيانة.

يمكن استخدام هذا الجهاز من قبل الأطفال الأكبر من 8 سنوات والأشخاص الذين يعانون من قصور في قدراتهم البدنية أو الحسية أو العقلية، أو الذين لديهم نقص في الخبرة اللازمة أو المعرفة الضرورية لاستخدام هذا الجهاز شريطة أن يكونوا تحت ملاحظة وإشراف شخص بالغ أو بعد تعريفهم بالإرشادات والتعليمات اللازمة للاستخدام الصحيح للجهاز وبعد توعيتهم بالأخطار ذات الصلة.

يجب مراقبة الأطفال للتأكد من عدم لعبهم بالجهاز. يجب أن يكون الأطفال دون سن 8 سنوات تحت المراقبة والتوجيه. يجب توفير تهوية جيدة وكافية في مكان التركيب خاصة عند استخدام شفاط المطبخ في نفس وقت عمل أجهزة أخرى تعمل بالغاز أو بأية محروقات أخرى. يجب باستمرار تنظيف الشفاط سواء من الداخل أو من الخارج (مرة على الأقل كل شهر)، مع ضرورة مراعاة واحترام ما هو منصوص عليه من تعليمات وإرشادات الصيانة. عدم مراعاة واحترام قواعد تنظيف الشفاط واستبدال وتنظيف المرشحات ينطوي على أخطار عالية ويسبب الحرائق. ممنوع منعًا باتًا طهو البرغر باللهب تحت الشفاط. استخدام اللهب الحر ضار جدًا بالمرشحات وقد يسبب الحرائق، لذلك يجب تجنب ومنع استخدامه في جميع الأحوال. عملية القلي يجب أن تتم بحذر حتى يتم تجنب تسخين الزيت بشكل مفرط مما قد يسبب الحرائق.

تحذير: عند استخدام موقد الطهي المسطح، تكون الأسطح القريبة من الشفاط ساخنة. لاستبدال المصابيح أفقياً، استخدم مصابيح من النوع المذكور في قسم صيانة واستبدال المصابيح في هذا الدليل. تحذير: لا توصل الجهاز بشبكة التيار الكهربائي إلا بعد الانتهاء تمامًا من عملية التركيب. فيما يخص الإرشادات الفنية والمتطلبات الخاصة بالأمن والسلامة والتي يجب اتخاذها لشفط وطرد الأدخنة، يجب الرجوع دائمًا إلى ما تنص عليه لوائح وقوانين السلطات المحلية المعنية بها والالتزام بها. لا توجه أو تطرد الهواء الذي يتم شفطه في الأنابيب المستخدمة لتصريف وطرد الأدخنة الناتجة عن أجهزة الاحتراق التي تعمل بالغاز أو بأية محروقات أخرى. لا تستخدم الشفاط أو تتركه دون مصابيح إضاءة والتي يجب تركيبها بالشكل الصحيح لتجنب التعرض لخطر الصدمة الكهربائية.

لا تستخدم الشفاط أبدًا بدون شبكة الحماية التي يجب تركيبها بالشكل الصحيح! لا تستخدم الشفاط أبدًا كسطح للاستناد أو لوضع الأشياء عليه ما لم يُسمح بذلك صراحةً. استخدم براغي التثبيت التي تأتي مع الجهاز لإتمام عملية التركيب، أو في حالة أنها لا تأتي مع الجهاز، اشترِ براغي ذات نوعية مناسبة وصحيحة. استخدم براغي ذات الطول الصحيح والتي تم تحديدها في دليل عملية التركيب. في حالة وجود أية شكوك لديك في هذا الشأن، يرجى الرجوع إلى مراكز خدمة العملاء وتقديم الدعم الفني المعتمدة أو إلى طاقم عمل مؤهل لذلك. إن عدم تركيب براغي وأجزاء ووسائل التثبيت بالشكل المحدد في الإرشادات الواردة في هذا الدليل يمكن أن يُعرّضك لمخاطر كهربائية كبيرة. يمكن للشفاط من الناحية الشكلية الجمالية أن يختلف عن تصميمات وأشكال الشفاطات الواردة في هذا الدليل، ولكن بالرغم من ذلك فإن تعليمات وإرشادات الاستخدام والصيانة والتركيب تظل نفسها ساريةً لكل الشفاطات. يرجى اتباع التعليمات والإرشادات الواردة في هذا الدليل والالتزام التام بها. لا تتحمل الشركة المصنعة أية مسؤولية أياً كانت عن أية مشاكل أو أضرار أو تلفيات قد تحدث للأشخاص نتيجة لعدم مراعاة واحترام التعليمات والإرشادات الواردة في هذا الدليل. تم تصميم وتصنيع هذا الشفاط لشفط الأذخنة والأبخرة الناتجة عن عمليات الطهي وهو مخصص للاستخدام المنزلي.

التوصيل الكهربائي

يجب أن يتوافق تردد وجهد التيار الموجود في شبكة التيار الكهربي المنزلية مع تردد وجهد التيار المخصص لتشغيل الشفاط والموضح على لوحة البيانات والمواصفات الموجودة داخل الشفاط. في حالة وجود قاطع تيار، قم بتوصيل الشفاط بأخذ تيار مطابق للقواعد والقوانين المعمول بها في هذا الشأن، ويجب أن يتواجد في منطقة قريبة سهلة الوصول إليها أيضاً بعد إتمام عملية التركيب. في حالة عدم وجود قاطع التيار (للمباشر من شبكة التيار) أو في حالة أن قاطع التيار موجود في مكان يصعب الوصول إليه، فوراً بعد إتمام عملية التركيب، قم بوضع مفتاح قطع وتوصيل تيار ثنائي الأقطاب مطابق للمواصفات التي تضمن الفصل الكامل للتيار الكهربي في حالات الحمولات الكهربائية الزائدة من الفئة !!!، بالشكل الذي يتطابق مع قواعد وشروط التركيب. انتبه! قبل إجادة توصيل دائرة الشفاط بشبكة التيار الكهربي وقبل التأكد من عمله بالشكل الصحيح.

يجب دائمًا التأكد من أن كابل شبكة التيار قد تم تركيبه بالشكل الصحيح.

استبدال كابل التيار الكهربائي

تنبيه! عملية استبدال كابل التوصيل يجب أن تتم من قبل خدمة الدعم الفني المعتمدة أو من قبل فني

مصرح له القيام بهذه العملية.

تصريف الهواء

(لموديلات الشفط)

قم بتوصيل الشفاط بأنابيب وفتحات التهوية الحائطية والتي يجب أن يكون قطرها مساوياً لمخرج

الهواء (بما في ذلك كوع التوصيل).

استخدام أنابيب أو فتحات تهوية حائطية بقطر أقل يمكن أن يتسبب في تقليل مستوى الأداء التشغيلي

لعملية الشفط ويؤدي إلى زيادة كبيرة وملحوظة في مستوى الضوضاء.

لا تتحمل الشركة المصنعة أية مسؤولية كانت في هذا الشأن.

! استخدام أنبوب تمديد لا يقل طوله عن الحد الأدنى للطول المناسب.

! استخدام أنبوب به أقل قدر ممكن من الانحناءات (الحد الأقصى لزاوية الانحناء: 90°).

! تجنَّب القيام بأية تغييرات جذرية في قُطر الأنبوب.

يحظر في هذا المنتج استخدام المخرج الخلفي داخل دول الاتحاد الأوروبي، ودول رابطة الـ

. EFTA المطبقة للتوجيه الأوروبي 66/2014 و 65/2014 في تركيا

لا تتحمل الشركة المصنعة أية مسؤولية في حالة عدم الالتزام بهذه التوجيهات.

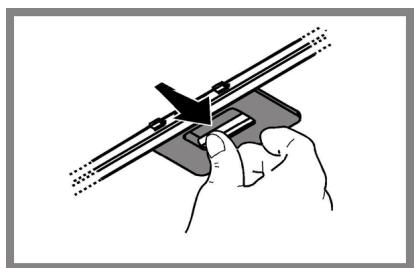

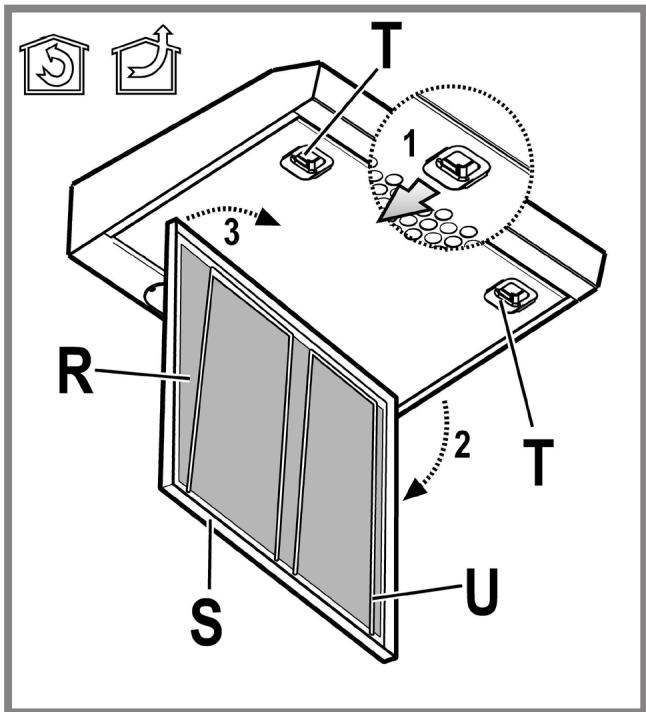

ترشيح أم شفط؟

الشفاط الخاص بكم جاهز للاستخدام في إصدار الشفط.

من أجل استخدام الشفاط في إصدار الترشيح، يجب تركيب طقم الملحقات المخصص لذلك.

تحققوا في الصفحات الأولى من هذا الدليل إذا كان طقم الملحقات واردًا بالفعل أو أنه يجب

شراؤه منفصلاً.

ملاحظة: إن تم توريده، في بعض الحالات، فإن نظام الترشيح الإضافي المكون من الكربون

النسط قد يكون مركبًا بالفعل على الشفاط.

المعلومات الخاصة بتحويل الشفاط من إصدار الشفط إلى إصدار الترشيح مضمّنة في

هذا الدليل.

موديل الشفط

يتم شفط وطرد الأبخرة إلى الخارج عن طريق أنبوب التهوية المثبت على حافة كوع التوصيل.

قطر أنبوب التهوية يجب أن يكون مساويًا لقطر حلقة التوصيل.

انتبه! أنبوب التهوية لا يأتي مع الجهاز ويجب شراؤه.

إذا كان الشفاط مزودًا بمرشحات كربون، يجب إزالة هذه المرشحات.

موديل الترشيح

يتم تخليص الهواء المضغوط من الدهون ثم إزالة الروائح الكريهة منه قبل إعادة ضخه في الغرفة. قبل

استخدام الشفاط بموديل التشريح يجب تركيب نظام ترشيح إضافي يعمل بالكربون النشط.

يزيل الروائح الكريهة الناتجة عن عملية الطهي. يحدث امتلاء وانسداد مُرشِّح الكربون بعد فترة استخدام طويلة وفقًا لنوعية المطبخ وطبيعة وعدد مرات تنظيف وغسل مرشحات حجب وإزالة الدهون. يجب في كل الأحوال استبدال الخرطوشة كل أربعة شهور كحد أقصى. لا يمكن غسل مرشحات الكربون النشط ولا إعادة استخدامها. قم بتركيب مرشحات إزالة الدهون. قم بتركيب المرشحات التي تغطي المحرك. تأكد من أن البابيس أو المحاور على السير تتوافق مع الفتحات، وأخيرًا أدر في اتجاه عقارب الساعة لقفلها. من أجل الفك اعمل بطريقة عكسية. أعد تركيب مرشحات إزالة الدهون.

افصل الجهاز عن شبكة التيار الكهربي. انتبه! قبل لمس المصابيح، تأكد من أنها باردة. استبدل المصباح المتضرر بآخر جديد من نفس النوعية المحددة في الملصق التعريفي أو بالقرب من المصباح نفسه في الشفاط. انزع الشبكة. استبدل المصباح التالف. استخدم فقط مصابيح متوهجة بشمعة بقطر من 35 ملم E14 28W. أعد تركيب الشبكة.

أوامر التحكم

الأضواء ON/OFF: زر تشغيل / إيقاف

المحركات OFF: زر إيقاف

(e) (d), (c): أدنى قوة شفط (c)، (d)، (e).

لقيام بعملية التنظيف استخدام فقط وحصريًا قطعة قماش مبللة بمنظفات سائلة محايدة. لا تستخدم

أدوات أو معدات للقيام بعمليات التنظيف!

تجنّب استخدام المنتجات التي تحتوي على المزيلات والكواشط. لا تستخدم الكحول!

صيانة مرشحات إزالة الدهون

يحجز في داخله جسيمات الدهون الناتجة عن عملية الطهي.

إذا كان هذا المُرشِّح موجودًا داخل شبكة التهوية، فإنّه يمكن أن يكون نوع من الأنواع التالية: المُرشِّح الورقي والذي يجب استبداله مرة كل شهر أو إذا كان ملونًا في الناحية العلوية، عندما يظهر

هذا اللون من فتحات الشبكة.

يجب تنظيف المرشح المعدني مرة واحدة كل شهر، باستخدام منظفات غير عدوانية، وبطريقة يدوية أو بوضعه في غسالة الأطباق على درجة حرارة منخفضة وببودرة غسيل قصيرة. عند القيام بغسل المرشح في غسالة الأطباق فإن مرشح إزالة الدهون المعدني يمكن أن يفقد لونه ولكن خصائصه ومواصفاته الخاصة بعملية الترشيح لا تتغير مطلقاً. للوصول إلى مرشح الدهون، قم بفتح شبكة الشفط بواسطة خطافات الفك وجرّه من المشابك.

المُرْشَّح المعدني ذاتي الحمل والدعم ليس له شبكة تدعيم، ولإزالته قم بشد نوابض مزلاج الفك.

إلى الخلف ثم أخرج المُرشح ناحية الأسفل.

البيانات التقنية

قطر أنوب التصريف (سم)	العمق (سم)	العرض (سم)	الارتفاع (سم)	الموديل
12.5	51	59.9	13.3	ISLK 66 AS W ISLK 66 AS K ISLK 66 AS X ISLK 66 AS X/1 ISLK 96 AS X ISLK 66F AS X ISLK 66F AS W
12.5	51	49.9	13.3	ISLK 56 AS W ISLK 56 AS K
12,5	51	59,9	61,5-100	IAEV 66F AS X

راجع بطاقة مواصفات الاستهلاك الكلي واستهلاك الطاقة.

(الأبعاد (م)	وصلة	(الجهد (ف)	(القدرة (وات)
100x∅35	E14	220-240V	28W	منو璉ة

يتوافق الشفاط مع توجيهات الاتحاد الأوروبي التالية: 2014/35/EU (26-02-2014) "الجهد المنخفض" (التوجيه) • 2014/30/EU (26-02-2014) "التوافق الكهرومغناطيسي" (التوجيه)

مكونات غير مزودة مع الجهاز

التخلص من الجهاز

يُحَدَّدُ هَذَا الْجِهَازُ عَلَامَةُ التَّوَافِقِ الْأُورُوبِيَّةِ (WEEE)، وَالْخَاصَّةُ بِفِئَاتِ الْمُعَدَّاتِ الْعَمُومِيَّةِ الْكَهْرَبَائِيَّةِ بِشَكْلٍ صَحِيحٍ، فَإِنَّ بِذَلِكَ يَسْهُلُ فِي تَدَارُكِ حُدُوثِ أَيَّةِ عَوَاقِبَ سَلْبِيَّةٍ أَوْ أَضْرَارٍ عَلَى الْبِيئَةِ وَعَلَى الصِّحَّةِ.

■ يشير الرمز ■ الموجود على المنتج أو على الوثائق المرفقة إلى أن هذا المنتج لا يجب التخلص منه مع النفايات المنزلية العادية في نهاية عمره التشغيلي. يجب تسليمه إلى مركز مخصص لجمع النفايات الكهربائية والإلكترونية لإعادة تدويره. تخلص من هذا الجهاز في نهاية عمره التشغيلي وفقاً للقواعد واللوائح المحلية المتعلقة بالمعدات الكهربائية والإلكترونية. لمزيد من المعلومات حول طرق معالجة هذا المنتج والتعامل معه واستعادته وإعادة تدويره، يرجى الاتصال بالجهة المحلية المختصة، أو بخدمة جمع النفايات المنزلية، أو بالمتجر الذي اشتريت منه هذا الجهاز.

تم تصميم هذا الجهاز وتصنيعه وتشغيله وفقاً للقواعد واللوائح التالية:

. EN/IEC 62233 و EN/IEC 60335-2-31 : EN/IEC 60335-1 • (الأمن والسلامة: EN; ISO 5168 ; ISO 5167-3 ; ISO 5167-1 ; EN/IEC 61591 • (الأداء التشغيلي: EN; ISO 3741 ; EN/IEC 60704-3 ; EN/IEC 60704-2-13 ; IEC 60704-1

.IEC 62301 ;50564

EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3: EMC (التوافق الكهرومغناطيسي). اقتراحات للكيفية: عند استخدام الجهاز بالشكل المحبب بغرض تقليل الأثر البيئي، قم بتشغيل الشفاط على الحد الأدنى للسرعة، مع تركه يعمل لفترة كافية لتنقية الهواء. قم بزيادة سرعة الجهاز عند وجود كميات كبيرة من الأبخرة والروائح، مع استخدام خاصية التعزيز (booster) عند الحاجة.

المشار إليه في هذا الدليل.

خلل أو عطل التشغيل

إن كان شيء ما لا يبدو أنه يعمل، قبل الاتصال بخدمة الدعم الفني قم بتنفيذ الفحوصات البسيطة التالية:

• إذا كان الشفاط لا يعمل:

تحقق من أنه:

- لا يوجد انقطاع في التيار.

- تم اختيار سرعة.

• إذا كانت كفاءة الشفاط منخفضة:

تحقق من أنه:

- سرعة المحرك المختارة كافية لمهمة العادم والأبخرة الصادرة.

- تهوية المطبخ كافية لكي تسمح بتجديد الهواء.

- مرشح الكربون غير مستهلك (الشفاط بالوضع المزود بالمرشح).

إذا انطفأ الشفاط أثناء التشغيل العادي:

تحقق من أنه:

- لا يوجد انقطاع في التيار.

- جهاز القطع أحادي القطب غير مُفْعَل.

في حالة أعطال تشغيل محتملة، قبل التوجه إلى خدمة الدعم الفني، افصلوا الجهاز لمدة 5 ثوانٍ من التغذية الكهربائية عن طريق نزع القابس ثم أعيدوا توصيله من جديد. في حالة استمرار عطل التشغيل، توجه إلى خدمة الدعم الفني.
