ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ EW7F5482CE ELECTROLUX

КК Колдану туралы нускаулары | Кір жуғыш машина 100

Electrolux компаниясына қош келдіңіз! Құрылғымызды таңдағаныңызға ракмет.

Экологияға қауіпсіз болу үшін біз қағаз заттарды азайтып жатырмыз және толық пайдаланушы нұсқаулықтарын онлайн қамтамасыз етеміз. Толық пайдаланушы нұсқаулығына electrolux.com/manuals бетінде кіруге болады

Пайдалану туралы ақпаратты, кітапшаларды, ақаулықты жою құралы, қызмет көрсету және жәндеу туралы ақпаратты electrolux.com/support бетінен алыңыз

electrolux.com/shop веб-сайты аркылы кұрылғыңызға аксессуарларды, шығын материалдарын және түпнұсқа қосалқы бөлшектерді сатып алыңыз

Өндіруші ескертусіз өзгеріс енгізу құқығына ие.

МАЗМУНЫ

1. КАУІПСІЗДІК ТУРАЛЫ АҚПАРАТ.... 100
2. КАУІПСІЗДІК НУСКАУЛАРЫ....102
3. ОНИМ СИПАТТАМАСЫ 105
4. ТЕХНИКАЛЫК АКПАРАТ 106
5. OPHATY 106
6. БАСКАРУ ПАНЕЛИ ЖЭНЕ SMARTSELECT....110
7. ТЕРУ ЖЭНЕ ТУЙМЕЛЕР 112
8. ПАРАМЕТРЛЕР 116
9. БІРІНШІ ПАЙДАЛАНУ АЛДЫНДА....117
10. БАФДАРЛАМАЛАР 117
11. ⚫ WI-FI — КОСЫЛЫМ МУМКІНДІГІН ОРНАТУ....122
12. КУНДЕЛІКТІ ПАЙДАЛАНУ 124
13. СОЗКОМЕКТЕР ЖОНЕ КЕНЕСТЕР 129
14. КУТУ ЖЭНЕ ТАЗАЛАУ 131
15. АКАУЛЫКТАРДЫ ЖОЮ 137
16. ТУТЫНУ МЭНДЕРІ.... 142
17. КЫСКАША НУСКАУЛЫК 143
18. КОРШАФАН ОРТАФА КАТЫСТЫ ЖАФДАЙЛАР.....148

Бүл құрылғыны орнатуды және пайдалануды бастау алдында, бірге берілген нұсқауларды мұқият оқып шығыңыз.

Дұрыс орнатпау немесе пайдаланбау нәтижесінде орын алған жаракаттарға немесе зақымға өндіруші жауапты емес. Нұсқауларды болашақта анықтама алу үшін әрқашан қауіпсіз және қолжетімді жерде сақтаңыз.

1.1 Балалар мен әлсіз адамдардың қауіпсіздігі

• Бүл құрылғыны 8 жастан асқан балалар мен дене, сезім не ақыл-ой қабілеттері шектеулі не тәжірибесі аз адамдар өз қауіпсіздігін қамтамасыз ететін адамның қадағалауы не құрылғыны қауіпсіз қолдану бойынша берген нұсқауына сүйеніп, дұрыс қолданбау салдарын түсінсе, онда қолдануына болады.
  • 3 және 8 жас аралығындағы балалар мен мүмкіндіктері өте шектеулі мүгедек адамдарды басқалар қадағаламаған жағдайда құрылғыдан алыс ұстау керек.
  • 3 жаска толмаған балаларды үнемі қадағаланбаған жағдайда құрылғыдан алыс ұстау керек.
  • Балалардың құрылғымен ойнамауын қадағалау керек.
• Барлық орам материалдарын балалардан алыс ұстап, қоқыска тиісті түрде тастау керек.
  • Жуғыш заттарды балалардан алыс ұстаңыз.
• Кұрылғының есігі ашық түрғанда, балалар мен үй жануарларын оған жақындатпаңыз.
• Кұрылғыда бала қауіпсіздігінің құралы бар болса, оны белсендіру керек.
• Балалар құрылғыны жөндеу және тазалау жұмыстарын бақылаусыз орындамауы керек.

1.2 Жалпы қауіпсіздік

• Бул кұрылғы тек тұрмыстық, кір жуу машинасында жууға болатын кірлерді жууға арналған.
• Бүл құрылғы ішкі ортада бір отбасының тұрмыстық пайдалануына арналған.
• Бул кұрылғыны көңселерде, қонақүй бөлмелерінде, төсек пен таңғы ас берілетін қонақ бөлмелерінде, ферма үйлерінде және мұндай пайдалану (орташа) түрмыстық пайдалану деңгейлерінен аспайтын басқа ұқсас түрғын жайда пайдалануға болады.
  • Бүл құрылғының техникалық сипаттамасын өзгертпеніз.

• Кұрылғының максимальды жүктемесі — 8.0 кг. Әр бағдарламаның максимальды жүктемесінен асырмаңыз («Бағдарламалар» тарауын қараңыз).
- Сыртқы қосылымнан су кіретін тұстағы судың жұмыс қысымы 0,5 бар (0,05 МПа) және 10 бар (1,0 МПа) аралығында болуы керек.
• Табанындағы желдеткіш саңылауларға кілем, төсеніш немесе еденнің қаптамасы кедергі жасамауға тиіс.
- Кұрылғыны су желісіне жаңадан берілген түтік жинағын немесе уәкілетті қызмет көрсету орталығы берген басқа түтік жинағын қолданып қосу керек.
- Ескі кубыршек жиынтықтарын қайта пайдалануға болмайды.
- Куат сымына зақым келсе, электр қатерінен сақтандыру үшін оны өндіруші немесе оның уәкілетті қызмет көрсету орталығы немесе сол сияқты білікті маман ауыстыруы тиіс.
- Кез келген жөндеу жұмысын орындау алдында құрылғыны сөндіріп, ашаны розеткадан суырыңыз.
- Кұрылғыны тазалау үшін сулы спрейді және/немесе буды қолданбаңыз.
- Кұрылғыны дымқыл шүберекпен тазалаңыз. Бейтарап жуғыш заттарды ғана қолданыңыз. Жеміргіш өнімдерді, түрпілі жәкелерді, еріткіштерді немесе металл заттарды пайдаланбаңыз.
- Егер кептіргіш кір жуғыш машинаның үстіне орнатылса, Electrolux рүқсат еткен дұрыс орнату жинағын пайдаланыңыз (қосымша мәліметтерді «Керек-жарактар - Орнатуға арналған жинақ» тарауынан қараңыз).

2. КАУІПСІЗДІК НУСКАУЛАРЫ

2.1 Орнату

i

Жергілікті стандарттарға сәйкес етіп орнату керек.

• Барлық орам материалдарын және тасымал болттарын, пластик тығыздағышы бар резеңке төлкесін алыңыз.
  • Тасымал болттарын сенімді жерде сақтаңыз. Кейін құрылғыны көшірген кезде, ішкі бөліктеріне зақым келмеу

үшін барабанды бекіту үшін оларды қайта салу керек.

• Кұрылғы ауыр болғандықтан, орнынан жылжытқан кезде әрқашан абай болыңыз. Әрқашан қауіпсіздік қолғабы мен бітеу аяқ киім киіңіз.
• Кұрылғымен бірге жеткізілген орнату нұсқауларын орынданыз.
• Булінген құрылғыны орнатпаңыз немесе іске қоспаңыз.
• Курылғыны температурасы 0°C градустан төмен немесе ауа-райы әсер ететін жерге орнатпаңыз немесе пайдаланбаңыз.
• Күрылғы орнатылатын еден тегіс, орнықты, қызуға төзімді және таза болуға тиіс.
• Кұрылғы мен еден арасында ауаның айналуын қамтамасыз етіңіз.
• Кұрылғыны тұрғылықты орнына қойғаннан кейін, ватерпас арқылы деңгейінің әбден дұрыс қойылғанына көз жеткізіңіз. Деңгейі дұрыс болмаса, тіректерін тиісінше реттеніз.
  • Кұрылғыны өдендегі су ағатын арықшаның үстіне тура орнатпаңыз.
• Кұрылғыға су шашпаңыз немесе оған ылғал әсерін тигізбеңіз.
  • Кұрылғыны кұрылғының есігі толық ашылмайтын жерге орнатпаңыз.
• Курылғының астына ағып кетуі мүмкін суды құю үшін жабылған сауыт қоймаңыз. Қолданылатын керек-жарактың түрін уәкілетті қызмет көрсету орталығына хабарласып біліңіз.

2.2 Электр тогына косу

АБАЙЛАНЫЗ!

Өрт және электр қатеріне ұшырау қаупі бар.

• ЕСКЕРТУ: Бүл кұрылғы ғимараттағы жерге тұйықтау қосылымына орнатылуы/жалғануы керек.
• Эркашан дұрыс орнатылған, сокқыға төзімді розетканы қолданыңыз.
- Техникалық ақпарат тактасындағы параметрлердің негізгі қуатпен жабдықтау желісіндегі электр параметрлеріне сәйкес келетініне көз жеткізіңіз.

• Көп тармақты адаптер мен үзартқыш сымды қолданбаңыз.
• Курылғының ашасы мен желілік сымына ешбір зақым келтірменіз. Қорек сымын ауыстыру қажет болса, оны міндетті түрде қызмет көрсету орталығы жүзеге асыруға тиіс.
• Кұрылғының ашасын розеткаға тек кұрылғыны орнатып болғаннан кейін ғана қосыңыз. Орнатып болғаннан кейін ашаның қол жететін жерде түрғанына көз жеткізіңіз.
• Корек сымын немесе ашасын су колмен устамаңыз.
• Кұрылғыны ажырату үшін электр сымынан тартпаңыз. Өрдайым қорек ашаны қолмен тартып шығарыңыз.

2.3 Су косылымы

• Кіретін судың температурасы 25°C-тан аспауы керек.
• Су түтіктеріне зақым келтірмеңіз.
• Жаңа түтіктерді немесе үзак үақыт қолданылмаған түтіктерді орнату алдында, жөндеу жұмыстарын орындағаннан кейін немесе жаңа құралдарды орнатқаннан кейін (су өлшегіш құрал, т.б.) суды таза және тұнық су аққанша ағызыңыз.
• Кұрылғыны пайдалану барысында немесе бірінші рет қолданғаннан кейін ешбір су ағып түрмағанына көз жеткізіңіз.
• Кіріс шланг тым қыска болса, ұзартқыш шлангты пайдаланбаңыз. Су құятын түтікті ауыстыру үшін уәкілетті қызмет көрсету орталығына хабарласыңыз.
• Кұрылғыны орауынан шығару кезінде су төгетін түтіктен судың ағып түрғанын көруге болады. Бүл құрылғыны зауытта суды пайдаланып сынақтан өткізгенге байланысты.
• Сіз су төгетін түтікті ең көбі 400 см-ге дейін үзарта аласыз. Басқа төгу шланғысын және үзарту шланғысын алу үшін үәкілетті қызмет көрсету орталығына хабарласыңыз.
• Орнатып болғаннан кейін кранға қол жеткізуге болатынына көз жеткізіңіз.

2.4 Пайдалану

АБАЙЛАНЫЗ!

Жаракат алу, электр қатері, күйіп қалу, өрт қаупі, құрылғыны бүлдіріп алу қаупі бар.

• Жуғыш заттың қаптамасындағы қауіпсіздік туралы нұсқауларды орынданыз.
  • Тутанғыш өнімдерді немесе түтанғыш өнімдермен ылғалдандырылған заттарды құрылғының ішіне, жанына немесе үстіне қоймаңыз.
• Май немесе баска да майлы заттар қатты ластаған маталарды жумаңыз. Бүл құрылғының резенке бөлшектерін зақымдауы мүмкін. Мүндай маталарды құрылғыға салар алдында, алдын ала қолмен жуыңыз.
• Курылғының пластик және резеңке бөлшектерін зақымдап алмау үшін, кірге арналған хошистендіргіштерді пайдалануға болмайды.
• Бағдарлама жұмыс істеп түрған кезде есіктің шынысына қол тигізбеніз. Шыны ысып кетуі мүмкін.
• Кірден барлық темір заттардың алынғанына көз жеткізіңіз.

2.5 Кызмет

• Кұрылғыны жәндеу үшін үәкілетті қызмет көрсету орталығына хабарласыңыз. Тек түпнұсқалық қосалқы бөлшектерді пайдаланыңыз.
• Өздігінен немесе кәсіби емес жәндеу қауіпсіздікке әсер етуі мүмкін және кепілдік күшін жоюы мүмкін екенін ескеріңіз.
• Улгіні шығару токтатылғаннан кейін кемінде 10 жыл ішінде келесі қосалқы бөлшектер қолжетімді: мотор мен мотор шөткелері, мотор мен барабан арасындағы трансмиссия, сорғылар, амортизаторлар мен серіппелер арасындағы беріліс, жуу барабаны, барабан спайдері және қатысты шарикті мойынтіректер, жылытқыштар және қыздыру элементтері, соның ішінде, жылыту сорғылары, құбырлар және

қабысты жабдық, соның ішінде, құбыршектер, клапандар, сүзгілер және аквастоптар, баспа схемалар, электрондық дисплейлер, қысым қосқыштары, термостаттар және датчиктер, бағдарламалық жасақтама және микробағдарлама, соның ішінде, қалпына келтіру бағдарламалық жасақтамасы, есік, есіктің топсасы мен тығыздағыштары, басқа тығыздағыштар, есікті құлыптау жинағы, жуғыш зат диспенсерлері сияқты пластикалық сыртқы құралдар. Еліңізде мерзімі ұзағырақ болуы мүмкін. Қосымша ақпаратты веб-сайтымыздан қараңыз.

- Осы қосалқы бөлшектердің кейбіреулері тек қәсіби жәндеушілерге қолжетімді екенін және кейбір қосалқы бөлшектер кейбір үлгілерге сәйкес келмейтінін ескеріңіз.

- Осы өнімнің ішіндегі шам(дар) мен шамдардың қосалқы бөлшектері жеке сатылады: Бүл шамдар температура, діріл, ылғалдылық сияқты төтенше физикалық жағдайларға тұрмыстық құрылғылардың қарсы тұруына немесе құрылғының жұмыс жағдайы туралы сигнал беруге арналған. Олар басқа қолданбаларда пайдалануға арналмаған және тұрғын үйлерді жарықтандыруға сәйкес келмейді.

2.6 Курылғыны тастау

АБАЙЛАНЫЗ!

Жаракат алу немесе түншығу қаупі бар.

• Кұрылғыны электр және сумен жабдықтау желісінен ажыратыңыз.
- Кұрылғыға жақын орналасқан электр кабелін кесіп, утилизациялаңыз.
- Балалар немесе үй жануарлары барабанға қамалып қалмас үшін есіктің бекітпесін ағытып алыңыз.
- Кұрылғыны Ескірген электр және электроника құрылғыларын тастауға (WEEE) арналған жергілікті ережелерге сәйкес тастаңыз.

3. ОНИМ СИПАТТАМАСЫ

3.1 Арнайы функциялар

Жаңа кір жуғыш машинаңыз су мен қуатты, жуғыш затты аз мөлшерде түтынады және кірді тиімді түрде жуу мен кептіруге қойылатын заманауи талаптардың барлығына сай келеді.

• Wi-Fi қосылымы және Қашықтан бастау параметрі циклді бастауға, құрылғымен байланыс орнатуға және Қашықтан бақару пультіндегі жуу циклінің күйін тексеруге мүмкіндік береді.
- SteamCare жүйeci, Steam Cashmere және Steam Refresh бағдарламаларының арқасында өте нәзік заттарды да жумай жаңарту үшін қолайлы шешім болып табылады. Electrolux арнайы жасап шығарған хош иісті «жаçaғана жуылған» әсер тәрізді әсер қалдыру үшін кірдің иісі мен қыртыстарын кетіру үшін қолданыңыз.

• Бумен киімдерді тез және оңай жаңартуға болады. Баппен жуатын бу бағдарламалары іістерді азайтады және құрғақ маталардағы қыртыстарды азайтады, сондықтан оларды азырақ үтіктеу керек.

Steam Easy Iron функциясы, әрбір циклды аяқтағанда маталарды демалдыратын және мыжылуын азайтатын баппен жуатын бумен аяқтайды. Утіктеу оңайырақ болады!

- Бүл SensiCare System жүйесі бағдарламаның уақытын 30 секунд ішінде кірдің салынған мөлшеріне қарай реттей алады. Жуу бағдарламасы кірдің салмағы мен матаның түріне қажеттіден көбірек уақытты, энергияны мен суды түтынбай бейімделеді.

3.2 Курылғыға шолу

1 Жұмыс тактасы
2 Жуғыш зат үлестіргіші
3 Баскару панелі
4 Есіктің түткасы

5 Техникалық ақпарат тақтайшасы
6 Су төгетін сорғының сүзгісі
7 Курылғыны деңгейлеуге арналған тіректер

8 Təry tytiri
9 Су күятын түтік қосылымы
10 Желілік кабель

11 Тасымалдау болттары
12 Түтік тірегіш

Номиналды деректер тактасының есептері:

A. QR коды
В. Модель атауы
C. ΘΗΜΗΜΙΡΙ
D. Номиналды электр параметрлері
Е. Сериялық нөмірі

Смарт құрылғыңыздағы қолданбалар дүкенінен қолданбамызды жүктеп алу үшін камерамен QR кодын сканерлеңіз және қажетті қадамдарды орынданыз. Өніміңізді тіркеңіз және одан барынша пайда алыңыз.

• Курылғы туралы мәліметтерді, құжаттаманы және ең жақсы мүмкіндіктерді пайдалану туралы мақалаларға қол жеткізіңіз (Пайдаланушы нұсқаулығын electrolux.com/manuals сайтынан да алуға болады)
• Пайдалану туралы кеңес, ақаулықтарды жою, қызмет көрсету және жәндеу туралы ақпаратты алыңыз (electrolux.com/support сайтынан да алуға болады)
- Курылғыңызға аксессуарларды, тұтынылатын және түпнұсқа қосалқы бөлшектерді сатып алыңыз (electrolux.com/shop сайтынан да алуға болады)

4. ТЕХНИКАЛЫК АҚПАРАТ

Өлшемі Ені/Биіктігі/Жалпы терендігі 59.7 см/84.7 см/57.6 см
Электр тогына қосу Кернеу		230 В
	Жалпы қуаты	2100 Вт
	Сақтандырғыш	10 А
	Жиілік	50 Гц
Төмен вольтты жабдықта ылғалдан қорғаныс жоқ жағдайларды қоспағанда, қорғаныс қақпағы қамтамасыз ететін қатты бөлшектер мен ылғалдың енуінен қорғаныс деңгейі		IPX4
Сумен қамту қысымы Ең азы		0,5 бар (0,05 МПа)
	Ең көбі	10 бар (1,0 МПа)
Сумен жабдықтау 1)		Суық су
Ең көп жуктеу Макта мата 8.0 кг

1) Су күятын түтікті бұрамасы бар су шумегіне жалғаңыз3/4".

5. OPHATY

⚠️ АБАЙЛАНЫЗ!

Қауіпсіздік тарауларын қараңыз.

5.1 Орауыштан шығару

1. Есікті ашыңыз. Барабаннан барлық заттарды алыңыз.

Құрылғымен бірге жеткізілетін керек-жарактар үлгіге байланысты өзгеріп отыруы мүмкін.

1. Орауыш элементін құрылғының артына еденге қойып, оны артқы жағына абайлап салыңыз. Темендері қорғанысын алыңыз.

Кір жуғыш машинаны алдыңғы жағына қоймаңыз.

1. Кұрылғыны қайта тіктеп қойыңыз. Қуат сымын және түтік ұстағыштардағы су төгетін түтікті алыңыз.

Су төгетін түтіктен судың ағып түрганын көруге болады. Бүл кір жуғыш машинаның зауытта сынақтан өткізілгенін көрсетеді.

1. Уш тасымалдау болттарын алып, пластик орын сактағыштарын тартып шығарыңыз.

Құрылғыны көшіргенде қолдану үшін орам материалдары мен тасымалдау болттарын сақтауды ұсынамыз.

1. Пайдаланушы нүсқаулығы салынған қалтадағы пластик қақпақтармен тесіктерді бітеңіз.

5.2 Орнатуға қатысты ақпарат Орналастыру және деңгейлеу

Құрылғы жұмыс істеп түрғанда дірілдемеу, шуыл шығармау не қозғалып кетпеу үшін оны дұрыс реттеңіз.

1. Кұрылғыны тегіс, қатты еденге орнатыңыз. Кұрылғыны деңгейлеп және орнықты етіп орнату көрек. Кұрылғы қабырғаға немесе басқа құрылғыларға

тимей түрғанын және астыңғы жағында ауа алмасуға мүмкіндік барын тексеріңіз.

1. Денгейді реттеу үшін табандарды босатыңыз немесе тартыңыз. Барлық тіректері орнықты тұруы керек.

АБАЙЛАНЫЗ!

Денгейді реттеу үшін картон, ағаш немесе оған ұқсас материалдарды құрылғы табандарының астына қоймаңыз.

Кіріс кубыршек

САКТЫК ЕСКЕРТУ

Түтіктерге ешбір зақым келмегенін және қосылымдардан ешбір су ақпай түрганын тексеріңіз. Кіріс шланг тым қыска болса, ұзартқыш шлангты пайдаланбаңыз. Су құятын түтікті ауыстыру туралы ақпарат алу үшін қызмет көрсету орталығына хабарласыңыз.

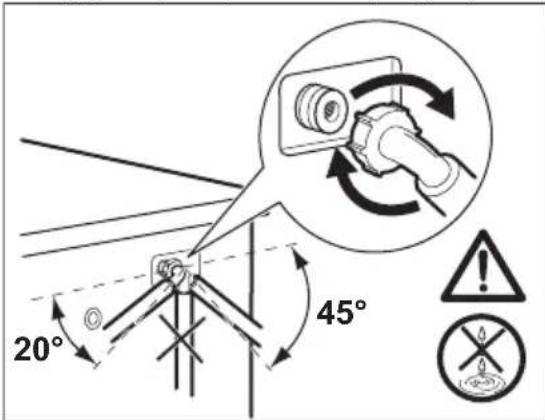

1. Су күятын түтікті кұрылғының артқы жағына қажетінше жалғаңыз. Өдette, ол зауытта орнатылған.

1. Су кранының орналасуына қарай, түтікті онға немесе солға бағыттаңыз. Су құятын түтіктің тік қалыпта түрмағанына көз жеткізіңіз.

2. Кажет болса, дұрыс орынға қою үшін гайканы босатыңыз.

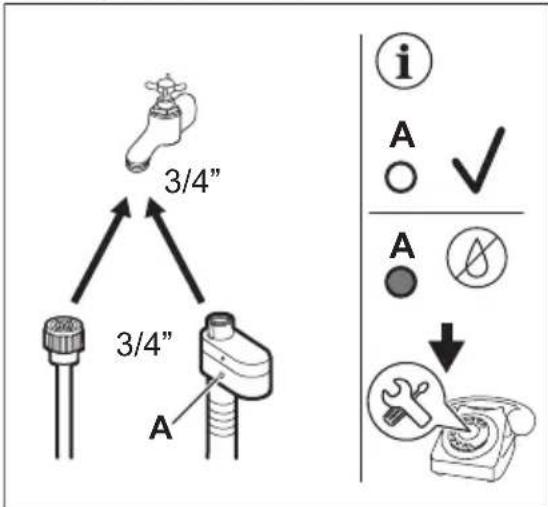

3. Кейбір үлгілерде суды токтату құрылғысы бар құятын түтік болуы мүмкін. Ол табиғи қартаюына байланысты түтіктің ағып кетуіне жол бермейді. Терезедегі сектор осы қатені А көрсетеді. Бүл орын алса, су шүмегін жабыңыз және түтікті ауыстыру туралы ақпарат алу үшін уәкілетті қызмет көрсету орталығына хабарласыңыз.

1. СУЫК су к¥ятын түтіктің екінші ￥шын 3/4" бұрамасы бар суык су кранына жалғаныз.

АБАЙЛАНЫЗ!

Кіретін судың температурасы 25°C-тан аспауы керек.

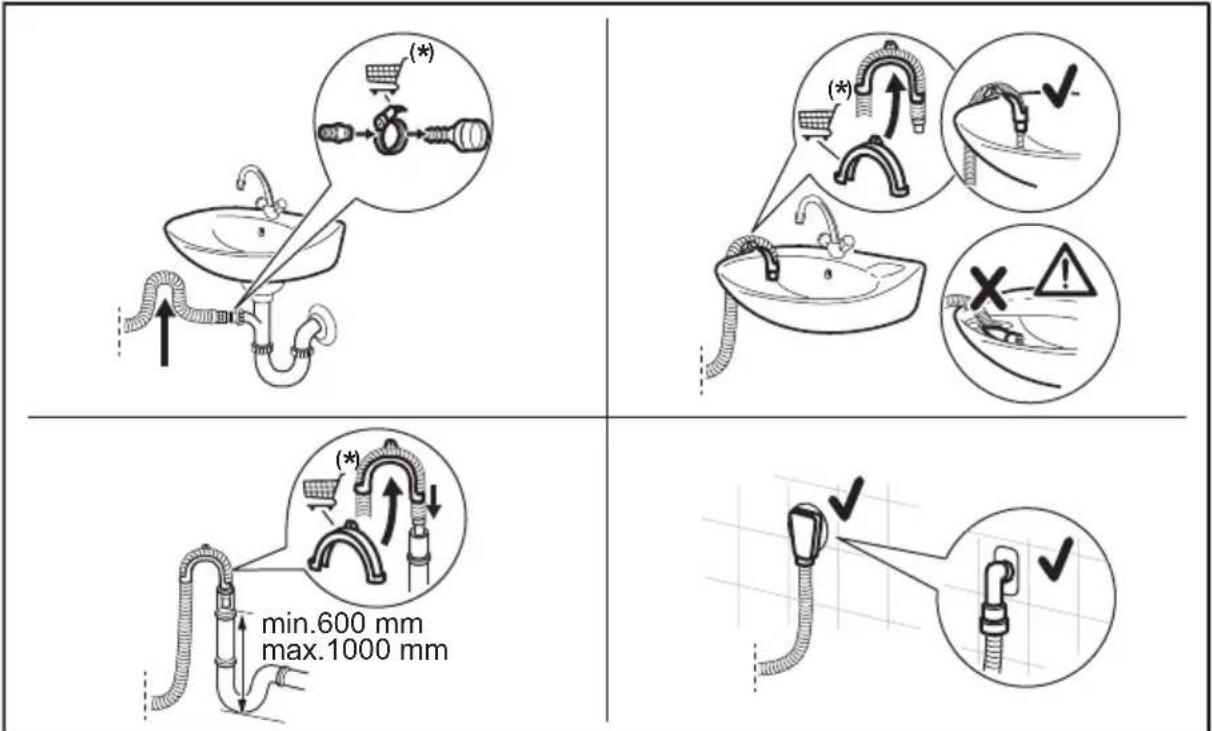

Cy tery

Су төгетін түтік 60 см-ден кем емес және 100 см-ден аспайтын биіктікте тұруы керек.

Сіз су төгетін түтікті ең көбі 400 см-ге дейін үзарта аласыз. Басқа су төгетін және үзартқышты сатып алу үшін уәкілетті қызмет көрсету орталығына хабарласыңыз.

Су төгетін түтікті әртүрлі жолдармен жалғауға болады:

* Косалкы бөлшектерді ескертусіз өзгертуге болады.

Раковинадағы жүынды заттар құрылғыға көрі ақпауы үшін су төгетін түтіктің имек жасап жалғануын қамтамасыз етіңіз.

Су төгетін түтікті төлкеге салып, қапсырмамен қатайтыңыз. Раковинадағы жуынды заттар құрылғыға кері ақпауы үшін су төгетін түтіктің имек жасап жалғануын қамтамасыз етіңіз.

Түтікті тікелей бөлме қабырғасындағы кірістірілген су төгетін құбырға орналастырып, қапсырмамен бекітіңіз.

Пластик бағыттауышсыз, раковина төлкесіне жалғау- Су төгетін түтікті төлкеге жалғап, қапсырмамен қатайтыңыз.

Су ағызу шлангісін U пішімінде майыстырып, пластик бағыттауышка кигізуге болады. Раковинаның шетіне - Бағыттағышты су кранына немесе қабырғаға бекітіңіз.

i

Құрылғының сұы төгіліп түрғанда пластик бағыттағыштың жылжымайтының және су төгетін түтіктің суға батырылып түрмағанын тексеріңіз. Құрылғыға лас су кері ағуы мүмкін. Керек-жарактарды уәкілетті жеткізушіден сатып алыңыз.

Ауа алмасатын тесігі бар тік кұбыр — Су төгетін түтікті су төгетін кұбырға немесе тіреу кұбырына тура кіргізіңіз.

i

Су төгетін түтіктің ұшы әрқашан желдетіліп тұруға тиіс, яғни ақаба су төгетін ұқбырдың ішкі диаметрі (мин. 38 мм - мин. 1,5 дюйм), су төгетін түтіктің сыртқы диаметрінен үлкен болуы тиіс.

5.3 Ағаш еденде орнату

Кұрылғыны ағаш еденде орнатсаңыз, құрылғының табандарын бекіту үшін бекіту тақталарын пайдаланыңыз.

Керек-жарактармен бірге берілген нускаулықты мұқият оқыңыз.

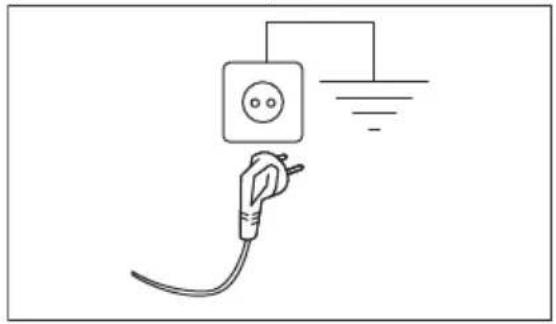

5.4 Электр тогына косу

Орнатудың соңында ашаны розеткаға қоса аласыз.

Техникалық ақпарат тақтайшасында және «Техникалық деректер» тарауында қажетті электр көрсеткіштері көрсетілген. Олар электр желісіне сәйкес келетініне көз жеткізіңіз.

Уйdegі электр қондырғысы пайдаланылып жаткан баска құрылғыларды да ескере отырып, максималды жүктемені ала алатынын тексеріңіз.

Курылғыны жерге түйыкталған розеткаға жалғаңыз.

Кұрылғыны орнатқаннан кейін куат кабелі оңай қолжетімді болуы керек.

Осы құрылғыны орнату үшін керек кез келген электр жұмыстары үшін уәкілетті қызмет көрсету орталығына хабарласыңыз.

Өндіруші жоғарыда келтірілген қауіпсіздік шараларын сақтамаған жағдайда болатын зақым немесе жақақат үшін ешбір жауапкершілікті қабылдамайды.

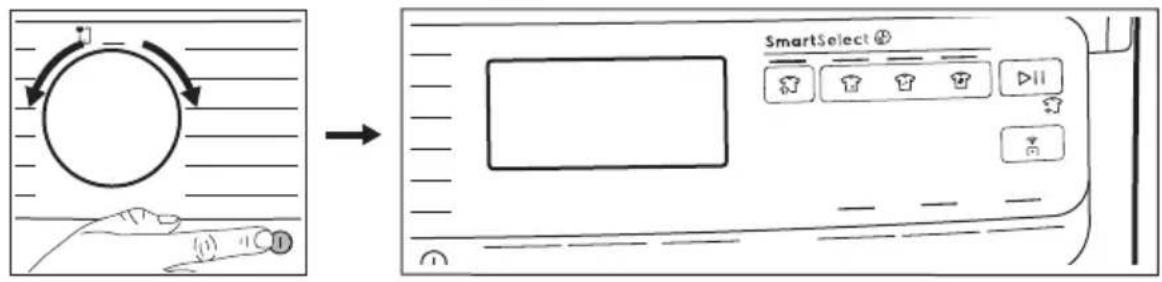

6.1 Баскару тактасының сипаттамасы

1 Бағдарлама дискі

2 Дисплей

3 SmartSelect сенсорлык пернесі:

• Steam Refresh сенсорлық пернесі
• Extra Light сенсорлық пернесі
  • Light сенсорлық пернесі
  • Normal сенсорлық пернесі

4 Start / Pause сенсорлык пернесі ▷
5 Remote start сенсорлық пернесі
6 Extra Rinse сенсорлық пернесі
7 Steam Easy Iron сенсорлық пернесі
8 Prewash сенсорлық пернесі
9 Плюс (+) және Минус (-) сенсорлық пернелері Finish In куралына байланыстырылған
10 Spin сенсорлык пернесі Және Child Lock Offиясы
11 Temperature сенсорлық пернесі ♂ ^+
12 On/Off сенсорлық пернесі ①

6.2 SmartSelect

SmartSelect — пайдаланушыға матаның кір деңгейіне негізделген дұрыс жуу

6.4 Дисплей

параметрлерін тандауға, киімдерге күтім жасауға және пайдаланушы тәжірибесін жақсартуға мүмкіндік беретін жаңа және бірегей мүмкіндік.

Жуу температурасы температураны қолмен өзгертуді қажет етпей, ең жақсы өнімділікті қамтамасыз ету үшін таңдалған циклге сәйкес әрбір SmartSelect деңгейіне бейімделеді.

i

Косымша мәліметтерді «Диск және түйме» тарауындағы SmartSelect бөлімінен қараңыз.

6.3 SmartLeaf feedback

SmartLeaf кері байланыс энергияны тутынуға негізделген бағдарламаның энергияны үнемдейтінін көрсетеді.

Жапырақ белгішесі арқылы көрсетілген үш түрлі SmartLeaf кері байланыс деңгейі бар:

1. Жапырақ жанбай түрса, орташа түтыну деңгейін білдіреді.
2. Бір жапырақ белгішесі жанып түрса, тұтынудың жақсы деңгейін білдіреді.
3. Екі жапырақ белгішесі жанып түрса, тұтынудың ең жақсы деңгейін білдіреді.

	Prewash индикаторы.	SmartLeaf индикаторы куат тутынутуралы кері байланыстықамтамасыз етеді.
	Хабарландыру индикаторы. Жұмсартқыш зат индикаторы.
	Remote start индикаторы. Silent индикаторы.
	Wi-Fi қосылымының индикаторы. Шаюдыкідірту индикаторы.
	Steam индикаторы. Кір қосып салу индикаторы.
	Anti-crease индикаторы.	88°	Температура аумағы:88° Температура индикаторы._ _ Суық су индикаторы.
	Child Lock индикаторы.	1888	Айналдыру аумағы:Айналдыру жылдамдығының индикаторы.- - - Айналдырмау индикаторы.Айналдыру кезеңі өшірулі.
	Есік құлыптаулы индикаторы. Finish In-индикаторы.
	Сандық индикатор мынаны көрсетеді:· Бағдарлама уақыты (мысалы,240, жуу циклы).· Кешіктіру уақыты (мысалы,24).· Цикл соңы ( ).000· Ескерту коды (мысалы, ).620· Қате индикаторы ( - - - ).	MAX	Ең көп кір жүктемесінің индикаторы(«SensiCare System салмақты анықтау» тармағын қараңыз).

7. ТЕРУ ЖЭНЕ ТУЙМЕЛЕР

7.1 Kipicne

Опциялар/функциялар кей жуу бағдарламаларында қолжетімсіз. Опциялар/функциялар мен жуу бағдарламаларының өзара үйлесімділігін "Бағдарлама кестесінен" қараңыз. Опциялар/функциялар басқа функциялармен үйлеспеуі мүмкін, мүндай жағдайда құрылғы үйлеспейтін опциялар/функцияларды орнатуға рұқсат бермейді.

7.2 On/Off ①

Құрылғыны қосу немесе сәндіру үшін осы түймені бірнеше секунд қыска басып тұрыңыз. Құрылғыны қосу немесе өшіру кезінде арнайы ызылдаған дыбыс, шамдар мен дисплей қосқыштары және Start / Pause түймесі индикаторының импульсі.

Кұрылғы қосулы кезде әдепкі таңдалған бағдарлама күту режимінен оянғаннан кейін де әрқашан Eco 40-60 бағдарламасы болып табылады.

7.3 Бағдарлама дискі

Бағдарлама дискін айналдыру арқылы кажетті бағдарламаны тандауға болады.

7.4 SmartSelect

Жyy

Бул жаңа мүмкіндік пайдаланушыға энергияны, уақытты және суды үнемдеуге бағыттау үшін жасалған, бул маталар кутімін және тұтынушы тәжірибесін жақсартады.

Эрбір жуу циклі үшін кірдің ластану деңгейіне байланысты әртүрлі ұзақтықтар мен тұтыну болуы мүмкін.

i

Эрбір бағдарлама үшін құрылғы белгілі бір температурасы бар әдепкі топырақ деңгейін ұсынады. Температураны қолмен өзгертсеңіз, топырақ деңгейі өзгеруі мүмкін.

Төрт ыктимал опция бар:

1. Steam Refresh

Осы SmartSelect деңгейі арқылы пайдаланушы Steam Refresh бағдарламасын таңдайды.

Ол қыртыстар мен жеңіл иістерді азайтады және жууды қажет етпейтін киімдерді жаңартады.

Белгішені бірнеше рет басу үш түрлі цикл үзактығын басқаруға мүмкіндік береді.

2. Extra Light

Бүл опция өте аз ластанған, көрінетін дақтары жоқ киімдерге ұсынылады.

¥сынылатын температура: 20°C.

3. Light

Бүл опция кішкентай дақтары бар, мысалы, тер сияқты күнделікті жеңіл ластанған киімдер үшін өте қолайлы.

¥сынылатын температура — 30°C.

Женіл топырақ деңгейі әдепкі параметрде ең көп пайдаланылады.

4. Normal

Бүл опция тамак төгілген немесе балшық сияқты қалыпты/қатты ластанған киймдерге ұсынылады.

Осы опциялардың бірін белсендіру үшін кажетті бағдарламаны таңдау үшін түймені бураңыз. Әдепкі топырақ деңгейі белгішесі жанады.

Оны өзгерту үшін тиісті белгішені түртіңіз.

i

Осы опциялардың бірін белсендіру ушін қажетті бағдарламаны таңдау ушін түймені бұраңыз. Әдепкі топырақ деңгейі белгішесі жанады.

Оны өзгерту үшін тиісті белгішені түртіңіз.

Эрбір SmartSelectденгейі тандалған циклдің температурасын, айналдыру жылдамдығын және бағдарлама ұзақтығын өзгерте алады.

i

Белгілі бір топырақ деңгейі қол жетімді болмаса, оны басу қате тудырады, қос дыбыстық сигнал және белгіше екі рет жыпылықтайды.

7.5 Temperature ♂ ^+

Жуу бағдарламасы таңдалған кезде құрылғы автоматты түрде әдепкі температураны ұсынады.

Дисплейде қажетті температура мәні көрінгенше осы түймені қайталап басыңыз.

i

SmartSelect деңгейін түрту таңдалған температураны өзгертуі мүмкін.

SmartSelect деңгейі таңдалған температураға сәйкес автоматты түрде өзгеруі мүмкін.

Дисплейде - индикаторлары пайда болған кезде құрылғы суды қыздырмайды.

7.6 Spin ©

Бағдарламаны орнатқан кезде, құрылғы автоматты түрде әдепкі айналдыру жылдамдығын таңдайды.

Мынаны орындау үшін осы түймені қайталап басыңыз:

- Айналдыру жылдамдығын өзгертіңіз. Дисплейде орнатылған бағдарламада ғана қолжетімді айналдыру жылдамдықтары көрсетіледі.

• No Spin опциясын өрнатыңыз.

Барлық айналдыру циклдерін болдырмау үшін осы функцияны орнатыңыз. Құрылғы орнатылған жуу бағдарламасында тек су төгу циклын орындайды. Бұл опцияны їте нәзік маталар үшін орнатыңыз. Кейбір жуу бағдарламаларында шаю циклі көбірек су пайдаланады.

- Rinse and hold опциясын косыңыз.

Соңғышаю циклы орындалмайды. Соңғышаю циклінің суы, киімдер қыжымданып қалмас үшін төгілмейді. Жуу бағдарламасы аяқталғанда барабан ішінде су қалады.

Дисплейде 📄 🐎ндикаторы көрсетіледі. Есік құлыптаулы тұрады және барабан кірдің қыжымдануын азайту үшін шайқайды. Есікті ашу үшін суды төгу керек.

Start / Pause түймесін бассаңыз, құрылғы айналдыру циклын орындайды және суды төгеді.

i

Курылғы суды шамамен 18 сағаттан кейін автоматты түрде төгеді.

- Silent ощиясын косыңыз.

Ортаңғы және соңғы шаю циклддары болдырылмайды және бағдарлама аяқталғанда ішінде су тұрады. Бүл кірдің қыжымдануын азайтады.

Дисплейде 📍 индикаторы көрсетіледі. Есік құлыптаулы тұрады. Мыжылуды азайту үшін барабан мезгіл-мезгіл айналады. Есікті ашу үшін суды төгу керек.

Бағдарлама өте шуылсыз болғандықтан, электр тарифтері арзандау түнгі уақыттарда қолдануға өте ыңғайлы. Кейбір бағдарламалардашаю циклдарына көбірек су пайдаланылады.

Erep Start / Pause түймесін

бассаңыз құрылғы су төғу циклын ғана орындайды.

i

Кұрылғы суды шамамен 18 сағаттан кейін автоматты түрде төгеді.

7.7 Finish In → |

i

Бүл опцияны бағдарламадан және басқа опцияларды таңдаудан кейінгі соңғы ретінде орнатыңыз, әйтпесе белгілі бір параметрді өзгертсеңіз, одан бас тартылуы мүмкін.

Бул опция бағдарламаның аяқталу уақытын тандауға мүмкіндік береді.

Бул түймeci Finish In - ⓣ +

опциясын іске қосуға мүмкіндік береді, ал Плюс (+ арттырады) және Минус (- азайтады) сенсорлық түймелері арқылы бағдарлама аяқталуы қажет уақытты таңдауға мүмкіндік береді. Бағдарламаның аяқталуын ең көбі 24 сағатқа дейін + түймесін әр түрткен сайын бір (1) сағатқа кейінге қалдыруға болады. «Мына уақыттан кейін аяқтау» опциясының уақытын 0-ге дейін - түймесін басу арқылы жоюға болады.

Дисплейде бағдарламаның қалыпты ұзақтығы белгіленген бағдарламаның аяқталу уақытымен («0 сағ» түрінде сағатпен көрсетіледі) балама түрде көрсетіледі. Ең аз таңдалатын уақыт бағдарламаның максимальды ұзақтығының дөңгелектенген сағатына сәйкес келеді (мысалы, цикл ұзақтығы 3:15 сағатқа созылса, ең аз таңдауға болатын уақыт 4 сағат болады).

Бағдарлама басталғаннан кейін есік құлыпталады және құрылғы SensiCare фазасын бастайды. Жүктемені бағалау аяқталған кезде уақыт цифры бір сағаттық қадамдармен және соңғы сағатта 1 минуттық қадамдармен кері санайды.

7.8 Prewash

Бүл опцияның көмегімен жуу бағдарламасына алдын ала жуу кезеңін қосуға болады.

Сенсорлық түйменің үстіндегі тиісті индикатор жанады.

Жуу циклінен бұрын 30 °C градуспен алдын ала жуу циклін қосу үшін осы опцияны қолданыңыз.

Бул опция қатты ластанған кірлер үшін ұсынылады, мысалы, құм, шаң және басқа қатты заттармен ластанған.

Опция бағдарламаның уақытын үзартады.

7.9 Steam Easy Iron

Бул функция жуу бағдарламасының соңында бу фазасына қосылады, содан кейін қыска қыжымданудан сақтау циклы басталады.

Бу циклы матаның қыжымдануын азайтып, үтіктелуін жеңілдетуге көмектесе алады.

Сенсорлық түйменің үстіндегі тиісті индикатор жанады.

індикаторы бу циклы кезінде тұрақты күйде болады.

Бул опция бағдарлама уақытын үзартады.

Бағдарлама токтаған кезде дисплейде

және қандикаторы мен Start / Pause ЖШД шамы тұрақты жанып тұрады.

Барабан буды сактау үшін шамамен 30 минут ішінде бапты қозғалысын жалғастырады. Кез келген түймені түрткенде қатпарға қарсы қозғалыстар тоқтайды және есік құлпы ашылады, құрылғы алдыңғы орнатылған бағдарламаны қайта ұсынады. Бүл опци таңдалғанда, дұрыс жұмыс істеу үшін кі аз мөлшерде салу ұсынылады.

Сондай-ак қатпарға қарсы циклды үзу үшін келесі әрекеттерді орындауға болады:

- Курылғыны сөндіру және қосу үшін On/Off ① үймесін бірнеше секунд басыңыз.

- Бағдарлама дискісін басқа күйге бұру.

7.10 Туракты Extra Rinse

Осы опция арқылы жаңа бағдарламаны орнатқан кезде үнемі қосымша шаюға болады.

Бул функцияны жуғыш заттарға аллергиясы бар адамдар үшін және суы жұмсақ аймақтарда пайдаланыңыз.

Перне түймесін түрткенде, түйменің устіндегі қатысты индикатор жанады.

Косылып түрса, құрылғыны сөндіргеннен кейін немесе бағдарламаны өзгертіп/қайта қалпына келтіргеннен кейін құрылғы осы опцияға оралады.

Бул опция бағдарламаның уақытын үзартады.

7.11 Remote start

Бүл гітүймесін жылдам басқанда, құрылғыны қашықтан іске қосуға, кідіртуге және тоқтатуға мүмкіндік беретін «Қашықтан бастау» функциясы белсендіріледі.

Remote start функциясы белсендірілгенде есік құлыпталады және машина күту режиміне өтеді.

Бүл күйден шығу үшін түймені қайта түртіп, оны өшіріңіз.

7.12 Start / Pause ▷ ||

Кұрылғыны іске қосу, кідірту не қосылып түрған бағдарламаны кідірту үшін Start / Pause ▶II түймесін түртіңіз.

белгішесі циклды кідіртуге және киімдерді қосуға немесе алып тастауға болатынын білдіреді. Қосымша мәліметтер алу үшін «Есікті ашу — киім қосу» бөлімін оқыңыз.

8. ПАРАМЕТРЛЕР

8.1 Kipicne

i

Перне жубын басканда, саусағыңызды төмен кисайтпаңыз . Түймелердің астындағы сенсорлар сезімтал және тандауыңызға кедергі келтіруі мүмкін.

8.2 Бала күлпы

Осы опцияның көмегімен балалардың басқару панелімен ойнауына жол бермейсіз.

Бул сопциясын косу/сөндіру үшін Spin түймесін 3 секунд бойы дисплейдегі индикаторы жанғанша/сөнгенше басып тұрыңыз.

Косылып түрса, құрылғыны сөндіргеннен кейін немесе бағдарламаны өзгертіп/қайта қалпына келтіргеннен кейін құрылғы осы опцияға оралады. Кез келген түймені бассаңыз, құпылыктап, түймелердің сөндірілгенін білдіреді.

Бала қауіпсіздігінің функциясы құрылғыны қосқаннан кейін бірнеше секунд қолжетімсіз болып тұруы мүмкін.

8.3 Акустикалық сигналдар

Кұрылғының мына жағдайларда қосылатын әр түрлі дыбыстық сигналдары бар:

• Курылғыны косасыз (арнайы кыска сигнал).
- Кұрылғыны сөндіресіз (арнайы қыска сигнал).
• Түймелерді түрткенде (сырт еткен дыбыс).
- Жарамсыз параметрді тандағанда (3 кыска сигнал).
- Бағдарлама аяқталғанда (шамамен 2 минут естілетін дыбыстар тізбегі).
• Кұрылғыда ақау бар (шамамен 5 минут бойы естілетін қыска дыбыстар тізбегі).
Бағдарлама аяқталғанда дыбыстық сигналдарды сөндіру/қосу үшін Prewash

және Steam Easy Iron түймелерін бір уақытта шамамен 2 секунд бойы басыңыз. Дисплейде bOn/bOF көрсетіледі.

i

Дыбыстық сигналдарды сөндірсеніз, олар құрылғыда ақау пайда болған кезде қосыла береді. Ажыратылған кезде тек цикл соңындағы дыбыс ойнатылмайды.

8.4 Жұмыс уақытының есептегіші

Құрылғының жалпы жұмыс уақытын бірінші қосудан бастан сағаттармен елестетуге болады. Бұл мән циклдардың жұмыс уақытын есептейді (кідіртулер, кешіктірілген бастау уақытын қамтымайды). Бұл мәнді бейнелеу үшін келесі әрекеттерді орынданыз:

1. On/Off ① түймесін басып, құрылғыны қосыңыз.
2. және түймесін бірнеше секунд бойы басып тұрыңыз.
3. 3 секундтан кейін дисплейде құрылғы жұмыс істеген жалпы сағаттар көрсетіледі: мысалы. 1276 сағат, дисплейде 2 секунд ішінде Нг мәтіні, 2 секундта 12 (мыңдық және жүздік) және 76 (ондықтар мен бірлік) мәтіні көрсетіледі.
4. Бул режимнен шығу үшін кез келген түймені басыңыз.

i

Процедура жұмыс істемесе (уақыттың, аяқталуына байланысты немесе дұрыс емес пернелер тіркесімі), құрылғыны өшіріп, кезекті басынан қайталаңыз.

8.5 Зауыттык әдепкі параметрлер

Бул функция зауыттык өдепкі параметрлерді каппына келтіруге мүмкіндік berеді. Бул опцияны белсендіру ушін төмендегі кадамдарды орынданыз:

1. On/Off туймесін басып, кұрылғыны қосыңыз.

2. және түймәсін бірнеше секунд бойы басып тұрыңыз.

3. Дисплейде белгішесі шамамен 5 секунд көрсетіледі.

9. БІРІНШІ ПАЙДАЛАНУ АЛДЫНДА

i

Құрылғыны орнату кезінде немесе алғаш рет қолданар алдында оның ішінен суды байқайсыз. Зауытта толық функционалды сынақтан кейін қалған ұрылғының ішінде қалдық су, тұтынушыға оның қалыпыты жұмыс істеу жағдайында жеткізілуіне мүмкіндік береді және ешқандай аландаушылық тұғызбайды.

1. Курылғының барлық тасымалдау болттарының алынғанын тексеріңіз.

2. Электр куаты бар екенін, су шумегінің ашық екенін тексеріңіз.

3. 2 литр суды танбасымен белгіленген бөлікке күйыңыз.
   Бүл әрекет ағызу жүйесін белсендіреді.

4. Мына танба салынған бөлікке шамалы су құйыңыз.
5. Мақта матаға арналған бағдарламаны орнатып, ең жоғары температураға қойып ешбір кір салмай жуыңыз.
   Бүл цикл барабан мен машинаның ішінде бар болуы мүмкін қоқыс-кірлердің барлығын кетіреді.

10. БАФДАРЛАМАЛАР

10.1 Колданба және қосымша жасырын бағдарламалар

Біздің қолданба сізге қосымша жасырын бағдарламалардың кең тандауын ұсынады. Құралды Қолданба ұясына қосыңыз, сонда сіз өз қажеттіліктеріңізге сәйкес келетін бағдарламаны таңдай аласыз.

i

Бағдарлама атаулары нарық талаптарына байланысты ескертусіз өзгертілуі мүмкін. Қолданбада сіз әрбір бағдарламаның толық сипаттамасын таба аласыз.

10.2 Бағдарламалар кестесі

Жуу бағдарламалары

Бағдарлама Бағдарлама сипаттамасы

Жуу бағдарламалары.

Бағдарлама Бағдарлама сипаттамасы
QuickCare 69min Макта және аралас синтетикалық маталар. Киімге жақсырақ күтімкөрсету және 30°C температурада жақсы тазалау үшін күнделіктіжүктемені қысқа мерзімде жууға өте ыңғайлы.
Cottons Ақ мақта және боялған мақта. Қалыпты немесе қатты кірлеген.
Synthetics Синтетика немесе аралас матадан жасалған заттар. Қалыпты кірлегензаттар.
Delicates Баппен жууды қажет ететін акрил, вискоза және аралас маталарсекілді нәзік маталар . Қалыпты кірлеген.
Wool 📄 🌐	Машинада жууға болатын жүн, қолмен жууға болатын жүн және«қолмен жуу» күту таңбасы бар басқа маталар1)
Spin/Drain Барлық мата, жүн мен өте нәзік матадан басқа. Қірді айналдыруға жәнебарабандағы суды төгуге арналған.
Rinse Барлық мата, жүн мен өте нәзік матадан басқа. Қірді шаятын жәнеайналдыратын бағдарлама. Макта бағдарламалары үшін орнатылғанәдепкі айналдыру жылдамдығы қолданылады. Айналдыру жылдамдығынматаның түріне қарай азайтыңыз. Қажет болса, қосымша шаю үшін ExtraRinse опциясын қолданыңыз. Айналдыру жылдамдығы төмен болғанкезде, құрылғы баппен шаяды және қысқа айналдырады.
Hygiene 🚫 🌿	Swissatest сертификаты бар, 60°C жоғары температурада бактериялармен вирустарды* 99,99%-дан астам жою үшін жуу циклі мен будыбіріктіреді.2) Өрбір жуудан кейін гигиеналық таза киімдер үшін тозаң меналлергендер де азаяды.
Jeans Деним киімдері әдетте ластанған. Бүл — баппен шаю циклінорындайды, джинс тәрізді заттардың түстерінің оңуын азайтатын, жуғышзаттардың матада қалуына жол бермейтін бағдарлама.
Sportswear Спорттық киім, полиэфир, полиэфир/эластан қоспалары, полиамидсияқты синтетикалық талшықтар. Техникалық спорттық киімдерден термен дене кірін кетіруге жарамды.
Rapid 20min Макта мата және синтетика заттар, шамалы кірлеген не бір рет киілген.
Eco 40-60 40 немесе 60°C температурада жууға болатын мақта бұйымдары үшінтөмен қуат циклі. Ешбір опцияны қосу мүмкін емес. Жақсы жуунәтижелеріне жету үшін температураны төмендетеді және yaқыттыүзартады.3)

1). Осы цикл кезінде барабан баппен жуу үшін баяу айналады. Барабан мүлдем айналмай немесе дұрыс айналмай түрған сияқты болып көрінуі мүмкін, бірақ бүл осы бағдарлама үшін қалыпты жағдай.

2) 2021 жылы Swissatest Testmaterialien AG жүргізген сыртқы сынақта Алтын-сары түсті стафилококк, Энтерококки фэциум, Ақ кандида, Көкірінді таяқша және MS2 Бактериофаг үшін сыналған (№202120117 сынақ есебі).

3) ЕО 2019/2023 регламентіне сәйкес, 40°C температурадағы бүл бағдарлама 40°C немесе 60°C температурада жууға болатын қалыпты ластанған мақта матаны бір бағдарламада тазалай алады. Кірдегі температура, бағдарламаның ұзақтығы және басқа деректерді алу үшін «Тұтыну мәндері» тарауын қараңыз.

Температура бағдарламасы, ең жоғарғы айналдыру жылдамдығы және ең көп жүктеме

Бағдарлама Әдепкі температура Температуралар аукымы		Базалық айналдыру жылдамдығы Айналдыру жылдамдығының аукымы	Ең көп жүктөү
QuickCare 69min	30°C60°C - 30°C	1400 айн/мин1400 айн/мин – 400 айн/мин	5.0 кг
Cottons	40°C90°C - Салқын	1400 айн/мин1400 айн/мин – 400 айн/мин	8.0 кг
Synthetics	30°C60°C - Салқын	1200 айн/мин1200 айн/мин – 400 айн/мин	3.0 кг
Delicates	30°C40°C - Салқын	800 айн/мин1200 айн/мин – 400 айн/мин	2.0 кг
Wool 📄	40°C40°C - Салқын	1200 айн/мин1200 айн/мин – 400 айн/мин	1.5 кг
Spin/Drain	-	1400 айн/мин1400 айн/мин – 400 айн/мин	8.0 кг
Rinse	-	1400 айн/мин1400 айн/мин – 400 айн/мин	8.0 кг
Hygiene 🌐	60°C	1400 айн/мин1400 айн/мин – 400 айн/мин	8.0 кг
Jeans	30°C40°C - Салқын	800 айн/мин1200 айн/мин – 400 айн/мин	3.0 кг
Sportswear 30°C	60°C - Салқын	1200 айн/мин1200 - 400 айн/мин	3.0 кг
Rapid 20min	20 °C20°C — Салқын	1200 айн/мин1400 айн/мин – 400 айн/мин	3.0 кг
Eco 40-60	1)	1400 айн/мин1400 айн/мин – 400 айн/мин	8.0 кг

1) Осы бағдарламаның температурасы дисплейде көрінбейді және ол автоматты түрде орнатылады.

Бағдарлама опцияларының үйлесімділігі

Бүл опцияларды кейбір жуу бағдарламаларында таңдау мүмкін емес. Бір опцияны таңдағанда, екіншісін таңдай алмауыңыз мүмкін. Бүл жағдайда құрылғы үйлесімсіз параметрді бірге орнатуға рұқсат бермейді.

Экран және сенсорлық пернелердің әрқашан таза әрі құрғақ болуын қамтамасыз етіңіз.

QuickCare 69min

Cottons

Synthetics

Delicates

Wool

Spin/Drain

Rinse

Hygiene

Jeans

Sportswear

Rapid 20min

Eco 40-60

Spin

■

■

■

■

■

■

Шаюды кідірту

■

■

■

■

■

Шуылсыз

■

■

■

Айналдырмау

1)

■

Finish In

■

■

■

■

■

■

Prewash 2)

■

■

■

Steam Easy Iron 3)

■

■

■

■

Extra Rinse

■

■

■

■

1) Егер «Айналдырмау» опцияларын орнатсаңыз, кұрылғы тек төгуді орындайды.
2) Stains және Prewash функцияларын бірге тандау мүмкін емес.
3) Бул опция 40°C-тан темен температурада жұмыс істемейді.

Жуу бағдарламаларына арналған жуғыш заттар

Багдарлама Әмбебап ұнтақ1)	Әмбебап сұйықтық	Түсті киімге арналған сұйықтық	Нәзік жүн маталар	Арнайы
Cottons ▲ ▲ ▲ -- --
Synthetics ▲ ▲ ▲ -- --
Delicates -- -- -- ▲ ▲
Wool -- -- -- ▲ ▲
Hygiene ▲ ▲ -- -- ▲
Jeans -- -- ▲ ▲ ▲
Sportswear -- ▲ ▲ -- ▲
Rapid 20min -- ▲ ▲ -- --
Eco 40-60 ▲ ▲ ▲ -- --

1) 60°C-тан жоғарырақ температурада ұнтақ жұғыш затты пайдалану ұсынылады.

▲ = ₱сынылады

-- = ₱сынылмайды

10.3 Steam бағдарламалары

Steam бағдарламаларын қысқа уақыт ішінде жууды болдырмай, жай ғана жаңартуды қажет ететін киімдердегі (мақта, синтетикалық, аралас маталар, оның ішінде нәзік) әжімдер мен іістерді азайту үшін пайдалануға болады.

Мата тынығады және бұдан кейін үтіктеу оңайға түседі. Цикл аяқталғанда, кірді барабаннан тез алыңыз.

Заттардың келесі түрі үшін мына режимді орнатуға БОЛМАЙДЫ:

• Кептіргішпен кептіруге жарамайтын заттар.
  • «Күрғақ тазалау» зат белгісі бар заттар.

Ешбір жуғыш затты пайдаланбаңыз! Steam бағдарламалары ерекше күшті иісті кетірмейді және ешқандай гигиеналық циклды орындамайды. Бумен өндеуден кейін кір ылғалды болуы мүмкін. Заттарды бірнеше минут іле тұрыңыз.

Хош иис (Electrolux Steam Fragrance)

Electrolux Steam Fragrance tíntí нэзік киімдеріңізді сергітуге, әжімдерді кетіруге және тек Electrolux әзірлеген нэзік хош иіспен балғындық қосуға мүмкіндік береді. Толық жуу циклдарын орындаудың орнына, киіміңізді бумен жаңарту арқылы сіз киімдеріңіздің жаңа болып көрінуін және сезілуін ұзағырақ сақтайсыз. Сіз хош иісті «Қашемир» және «Бу» бағдарламаларымен — егер олар бар болса — кашемир және жүн сияқты нәзік маталар үшін қауіпсіз пайдалана аласыз. Кішігірім жүктемені өңдегенде, хош иістің дозасын және цикл ұзақтығын азайтыңыз: бар болғаны он бес минуттан кейін киіміңіз «жаңа ғана жуылған» сезімді қалпына келтіреді.

Иіс сумен бірге берілген нұсқауларды мұқият оқып шығыңыз.

БОЛМАЙДЫ:

• Иіс су қосылған заттарды кептіргішке салып кептіру. Буланып кетеді.
• Иіс суды мына жерде сипатталғаннан баска мақсатта қолданыңыз.
• Иіс суды тек жаңа киімге пайдаланыңыз. Жаңа киімдерде бұнымен үйлесімді емес, шаюға арналған заттардың қалдығы болуы мүмкін.

Иис су Electrolux веб-сайтындағы дүкеннен не уәкілетті дилерден алуға болады.

10.4 тандаулы бағдарлама

Бүл селектор позициясы құрылғы Wi-Fi желісіне қосылғаннан кейін қолжетімді болады.

Тандаулы бағдарламаны Қолданба арқылы тек қолжетімді бағдарламалар тізімінен таңдау арқылы орнатуға және сақтауға болады.

Тандаулы бағдарлама орнатылғаннан кейін қолданба арқылы немесе бағдарлама дискін тиісті орынға бұру арқылы оны тандауға болады: сәйкес ЖШД жанады және дисплейдегі акпарат сәйкесінше жаңартылады.

Тандаулы бағдарламадан тиісті «Қолданба» пәрмені немесе «Зауыттық әдепкі параметр» пернелер тіркесімін басу арқылы бас тартуға болады.

10.5 Woolmark Premium Wool Care - Kek

The Woolmark Company компаниясы бул машинаның жүн матаны жуу бағдарламасын сынаған және мақұлдаған, дегенмен бүл компанияның талабы бойынша «қолмен жуу» деген затбелгісі бар заттарды киім өндіруші мен кір жуғыш машинаны өндіруші нұсқауларын сақтап жуу керек. М2103

Бүл тарауда смарт құрылғыны Wi-Fi желісіне қосу және оны мобильді құрылғыларға қосу жолдары сипатталады.

Бүл функцияның көмегімен хабарландырулар ала аласыз, мобильді құрылғылар арқылы құрылғыңызды баскара және бақылай аласыз.

Wi-Fi функциясы зауыттык әдепкі параметр ретінде өшірулі.

Кұрылғыны қосып, функциялар мен қызметтердің толық ауқымын пайдалану үшін сізге мыналар қажет:

• Уйдегі сымсыз желі интернетке косылып тұруы керек.
• Мобильді кұрылғы сымсыз желіге қосылып тұруы керек.

Wi-Fi модулінің параметрлері

Жилік 2,412 - 2,472 ГГц - Еуропа нарығына арналған

Протокол IEEE 802.11b/g/n

Макс. куат <20 дБм

Шифрлау WPA, WPA2, WPA3

11.1 Техникалық ақпарат тақтасындағы QR коды

QR кодын екі әдісте пайдалануға болады:

• Смарт құрылғыңыздағы қолданбалар дүкенінен қолданбамызды жүктеп алу үшін кірістірілген камера қолданбасымен QR кодын сканерлеңіз және қажетті қадамдарды орынданаңыз.
• Процесті жецілдету үшін смарт құрылғыны құрылғымен жұптау. QR кодын QR коды сканерінің кірістірілген қолданбамызбен сканерлеңіз.

11.2 Колданба опциясын орнату және конфигурациялау

i

Колданба опциясы кір жуу процесін мобильді құрылғы арқылы басқару мүмкіндігін береді.

Ол кұрылғыға дәл бейімделген көптеген бағдарламалар, пайдалы мүмкіндіктер мен өнім туралы ақпаратты қамтиды.

Бул — жекелендірілген кір күтімі, барлығы мобильді құрылғыдан.

Кұрылғыны қолданбаға қосқанда, мобильді кұрылғыңыздың қасында тұрыңыз.

Мобильді құрылғыңыздың сымсыз желіге қосулы түрғанына көз жеткізіңіз.

1. Смарт құрылғыңыздан App Store дүкеніне өтіңіз немесе QR кодын сканерлеңіз («Мәліметтер тақтасындағы QR коды» тармағын қараңыз).

2. Біздің қолданбамызды жуктеп алыңыз және орнатыңыз.

3. Колданбаны іске қосыңыз. Еліңізді, тіліңізді таңдап, электрондық поштаңыз бен құпия сөзіңізді енгізіңіз. Есептік жазбаныз жоқ болса, Колданба нұсқауларын орындау арқылы жаңа есептік жазба жасаңыз.
4. Қолданбадағы құрылғыны тіркеу және конфигурациялау туралы нұсқауларды орынданыз.

11.3 Wi-Fi желісінің қосылымы

Wi-Fi функциясын косу

i

Зауыттык өдепкі параметрге сай Wi-Fi мүмкіндігі өшірулі.

Құрылғыны Wi-Fi желісіне жалғау үшін Remote start-перне түймесін 5 секунд түртіп тұрыңыз. Бүл әрекет кіру нүктесін ашады (АР режиміне өтеді). Егер ол бұрын қамтамасыз етілмеген болса, ол қамтамасыз ету процесін бастайды.

Кіру нуктесі ашык болғанда, жаңа желінің тіркелгі деректері берілсе, ол кез келген бұрын сақталған желінің тіркелгі деректерін ауыстырады. Олай болмаса, ол бұрын сақталған желіге жалғанып тұра береді.

Осы кезде, дисплейде тек Wi-Fi белгішесі

және «on» хабары көрсетіледі, ал басқару панеліндегі барлық басқа индикатор өшірулі болады. Wi-Fi белгішесі

Кіру нуктесі ашык болғанда, дисплейде «АР» белгішесі көрсетіледі.

Wi-Fi белгішесі 📌 үй желісіне жалғанғанша жыпылықтауын жалғастырады.

Дайындау сәтті аяқталғаннан кейін дыбыс естіліп, және Wi-Fi белгішесі тұрақты түрде жанады.

Wi-Fi және кіру нүктесі қосулы кезде кез келген түймелерді бассаңыз, қатені білідертін дыбыс естіледі.

Жалғанғаннан кейін Remote start-пүймесін түртіп «Қосулы» қосулы қүйіне орнату пайдаланушыларға Арр құрылғысында циклдарды қашықтан бастауға мүмкіндік береді.

Тіркелген желіге автоматты жалғау Құрылғы сәтті реттеліп, үй желісіне тіркелгеннен кейін, қуаты қосылған сайын ол желіге автоматты түрде жалғануға әрекеттенеді. Wi-Fi қосылымы сәтті орнатылғанда ешқандай дыбыс шықпайды.

Баска желіге жалғау (кіру нүктесін қайта ашу)

Пайдаланушы Remote start түймесін 5 секунд бойы түртіп түрган сайын кіру нүктесі ашылады және таратылады. Осы кезде алынған жаңа желінің тіркелгі деректері бұрын сақталған тіркелгі деректерін қайта жазады, содан кейін құрылғы жаңа Wi-Fi желісіне қосылады.

Wi-Fi функциясын өшіру

Пайдаланушы кұрылғыны Wi-Fi желісіне бұдан былай қоспауды шешсе, ол Remote startн түймесін 10 секунд бойы басып тұра алады, сонда кұрылғы қайта орнатылады және өшеді.

Баскару панеліндегі барлық басқа индикатор өшірулі болғанда дисплейде тек

--- 5 секунд бойы көрсетіледі.

Қайта орнатудан кейін дисплей бастапқы күйіне оралады, Wi-Fi белгішесі өшірулі болады.

11.4 Сымсыз жаңарту

Колданба күрылғыңызға жаңартуды ұсынуы мүмкін.

Егер бағдарлама іске қосылған болса, Қолданба жаңарту бағдарламаның соңында басталатының хабарлайды.

Жаңарту кезінде, құрылғы дисплейінде UPd көрсетіледі.

Жаңарту кезінде құрылғыны өшірменіз немесе желіден ажыратпаңыз.

Кұрылғы жаңарту соңында сәтті жаңарту туралы ескертусіз қайтадан пайдалануға болады.

Кате орын алса, кұрылғы дисплейде көрсетеді: қалыпты пайдалануға оралу үшін кез келген түймелерді басыңыз немесе түтқаны бұраңыз.

11.5 Wi-Fi әрқашан қосулы

«Wi-Fi әрқашан қосулы» функциясы қолданбада қолжетімді.

Бүл функция құрылғы өшірілген кезде де желіге қосылып тұрады.

ФИ індикаторы мезгіл-мезгіл жанады және өшеді.

Курылғыны On/Off түймесін басу немесе қолданба арқылы косуға болады.

«Wi-Fi әрқашан қосулы» функциясы куат тұтынуыңызға әсер етуі мүмкін.

12. КУНДЕЛІКТІ ПАЙДАЛАНУ

АБАЙЛАНЫЗ!

Қауіпсіздік тарауларын қараңыз.

12.1 Кұрылғыны белсендіру

1. Ашаны розеткаға қосыңыз.

2. Су күятын шүмекті ашыңыз.

3. Курылғыны белсендіру үшін On/Off ① түймесін бірнеше секунд басыңыз. Кыска дыбыстық сигнал шығады.

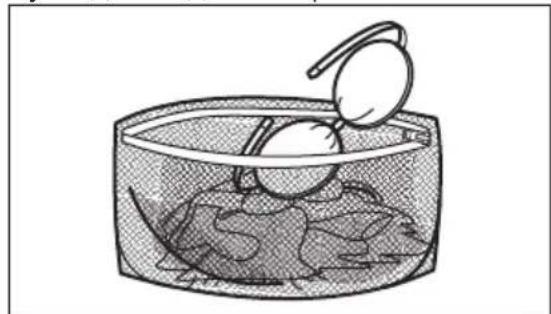

12.2 Кірді салу

• Кұрылғы есігін ашыңыз.

• Кірлерді құрылғыға салар алдында сілкілеңіз.
• Кірді барабанға салыңыз, бір-бірден. Барабанға тым көп кір салынбағанына көз жеткізіңіз.
• Есікті мыктап жабыңыз.

• Тығыздағыш пен есіктің арасына ешбір кір тұрып қалмағанын тексеріңіз. Су ағып кетуі немесе кірді бүлдіріп алу ықтималдығы бар.
• Катты майланған, май дақтары немесе хош иісті әтір түскен затты жуғанда, құрылғының резеңке бөліктеріне зақым келуі мүмкін.

12.3 Жуғыш зат пен үстемелерді толтыру

Алдын ала жуу цикліне, жібіту бағдарламасына немесе дақ кетіргішке арналған қорапша.

Жуу цикліне арналған бөлік.

Суйык устемелерге (мата кондиционері, крахмал) арналған бөлік.

Суйык устемелердің мөлшеріне арналған ең жоғары деңгей.

¥ητακ hemese сүйык жуғыш затқа арналған бөлгіш.

Эркашан жуғыш заттардың орамында көрсетілетін нүсқауларды орынданыз, бірақ макс. (Уденгейден асырмауды ұсынамыз. Дегенмен керемет жуу нәтижесіне жету жуғыш заттың мөлшеріне байланысты болады.

Жуу циклінен кейін, егер қажет болса, жуғыш зат үлестіргіште қалған жуғыш затты тазалаңыз.

12.4 Бөлгіштің қалпын тексеріңіз

1. Жуғыш зат диспенсерін токтағанша сыртқа қарай тартыңыз.
2. Диспенсерді шығару үшін түтқаны төмен қарай басыңыз.
3. ۷ητακ жуғыш затты пайдалану үшін бөлгішті жоғары қарай бұрыңыз.
4. Сүйык жуғыш затты пайдалану үшін бөлгішті төмен қарай бұрыңыз.

Бөлгіш ТӨМЕН қалыпта түрған кезде:

• Желатин тәрізді немесе қою сұйық жуғыш заттарды пайдаланбаңыз.
• Суйык жуғыш затты белгіште көрсетілген межеден асырмай құйыңыз.
  • Алдын ала жуу кезеңін орнатпаңыз.

• Кешіктіріп бастау функциясын орнатпаңыз.

• Жуғыш затты және мата кондиционерін өлшеңіз.

• Жуғыш зат үлестіргішін абайлап жабыңыз.

Тартпаны жапканда бөлгіштің бөгемейтінін тексеріңіз.

12.5 Бағдарламаны орнату

Есо 40-60 — кұрылғы қосылған кездегі әдепкі ұсынылатын бағдарлама. Қуат белгісінің ақпараты соған қатысты.

1. Кажетті жуу бағдарламасын таңдау үшін бағдарлама таңдау тетігін бұраңыз. Катысты бағдарлама индикаторы жанады. Steam Refresh бағдарламасын SmartSelect аймағында таңдауға болады.

Start / Pause түймесінің индикаторы жыпылықтайды.

Бейнебетте бағдарламаның индикативті ұзақтығы, орнатылған бағдарлама үшін ең жоғары жарияланған жуктеме (тек бірнеше секунд), әдепкі температура, әдепкі айналдыру жылдамдығы және жуу кезеңінің индикаторлары (бар болса) көрсетіледі.

1. Топырақ деңгейін өзгерту үшін SmartSelect функциясын пайдаланыңыз. Ең қысқа уақыт ішінде дұрыс нәтижеге жету үшін құрылғы ең төмен температура мен оңтайлы параметрлер комбинациясын автоматты түрде ұсынады. «Бумен жаңарту» бағдарламасын SmartSelect аймағында таңдауға болады

2. Температураны және/немесе айналдыру жылдамдығын өзгерту үшін тиісті түймелерді түртіңіз.

3. Кажет болса, тиісті түймелерді түрту арқылы бір немесе бірнеше опцияны орнатыңыз. Дисплейде тиісті индикаторлар жанып, берілетін ақпарат сәйкесінше өзгереді.

Тандау мүмкін болмаса дыбыстық сигнал естіледі.

12.6 Бағдарламаны бастау

Бағдарламаны бастау үшін Start / Pause ДІІ перне түймесін түртіңіз.

Тиісті индикатор жыпылықтауын токтатып, қосулы тұрады.

Бағдарлама басталып, есік бұғатталған.

Дисплейде \~ индикаторы көрсетіледі.

Су төгетін түтік құрылғы суға толмай тұрып қыска уақыт жұмыс істейді.

12.7 Бағдарламаны Finish In опциясымен бастау

1. Дисплейде бағдарламаның аяқталуы керек уақытты көрсеткенше осыны қайталап түртіңіз. 🌐 индикаторы жанады.

2. Start / Pause ▷|| перне түймесін түртіңіз.

Егер тандалған бағдарламада болжанса, SensiCare бағалауын орындау үшін барабан айнала бастайды.

1. Кұрылғы бағдарламаның соңына дейін кері санақты бастайды және бағдарлама осы опция арқылы белгіленген уақытта аяқталуға тиісті уақытта басталады.

Бүл опцияны өзгерту немесе бас тарту:

1. Кұрылғыны On/Off түймесі арқылы өшіріңіз.

2. Күрылғыны қайта қосыңыз.

3. Бағдарламаны қайта орнатыңыз.

12.8 SensiCare System жуктеуді анықтау

Дисплейдегі бағдарлама ұзақтығы орташа/жоғары жүктеме деп аталады.

Start / Pause ▷perne түймесін түрткеннен кейін ең көп жарияланған салмақ индикаторы сөнеді, SensiCare System көмегімен кірдің салмағын анықтау басталады:

1. Кұрылғы алғашқы 30 секунд ішінде салмақты анықтайды. Бұл кезенде айналдыру сызықтары қарапайым анимацияны ойнатады. Егер шамадан тыс жүктеу анықталса, дисплей алдыңғы көрініске өткенге дейін шамадан тыс жүктеу туралы ақпарат 30 секунд бойы көрсетіледі.
2. Бул кезенде барабан кыска уакыт бойы айналады.
3. Бағдарлама ұзақтығы тиісті түрде реттелуі және көбеюі немесе азаюы мүмкін. 30 секундтан кейін су толтыру басталады.

Кірдің салмағы анықталғаннан кейін барабан шегіне дейін толтырылған

жағдайда бейнебеттегі MAX индикаторы жыпылықтайды:

Бүл жағдайда 30 секунд бойы құрылғыны кідіртуге және артық киімдерді алуға болады.

Артық киімдерді алғаннан кейін бағдарламаны қайта бастау үшін Start / Pause ▶II перне түймесін түртіңіз. SensiCare циклын үш ретке дейін қайталауға болады (1-тармақты қараңыз).

Маңызды! Егер кірдің мөлшері азаймаса, жуу бағдарламасы артық салмаққа қарамастан басталады. Бүл жағдайда ең жақсы жуу нәтижелеріне кепілдік беру мүмкін емес.

Бағдарлама басталғаннан 20 минуттан кейін маталардың суды сіңіру мүмкіндігіне байланысты бағдарламаның ұзактығын қайтадан реттеуге болады.

SensiCare System функциясы Wool, Rinse және ұзактығы қысқа бағдарламалар сияқты барлық бағдарламада қолжетімді бола бермейді.

12.9 Бағдарламаны үзу және опцияларды өзгерту

Бағдарлама қосулы түрғанда, тек кейбір опцияларды ғана өзгертуге болады:

1. Start / Pause перне түймесін түртіңіз.
   Тиісті индикатор жыпылыктайды.

2. Опцияларды өзгертіңіз. Берілген ақпарат дисплейде тиісінше өзгереді.

3. Start / Pause перне түймесін қайта түртіңіз. Жуу бағдарламасы жалғасады.

12.10 Жұмыс істеп жатқан бағдарламаны болдырмау

1. Бағдарламадан бас тартып, құрылғыны сөндіру үшін On/Off 〒үймесін басыңыз.
2. Кұрылғыны іске қосу үшін On/Off ① түймесін басыңыз.
   Енді жаңа жуу бағдарламасын орнатуға болады.

Erep SensiCare циклы орындалып, суды толтыру басталған болса жаңа бағдарлама SensiCare циклын қайталатпай іске қосылады. Шығын болмау үшін су мен жуғыш зат төгілмейді. Дисплейде бағдарламаның макс. уақыты көрсетіледі де, бағдарлама басталғаннан кейін 20 минуттан кейін жаңартылады.

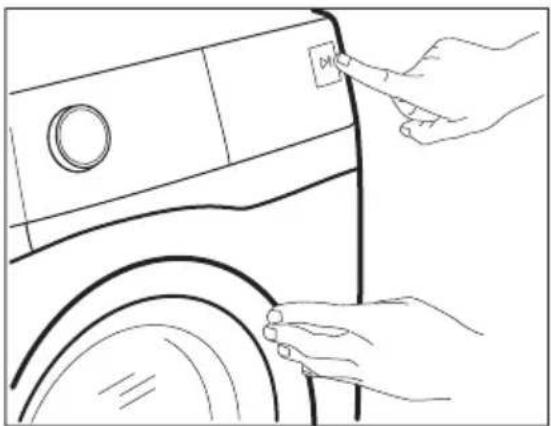

12.11 Есікті ашу - Киімдерді салу

белгішесі қосулы болса, есікті әрқашан аша аласыз.

Бағдарлама немесе кешіктіріп бастау жұмыс істеп түрғанда, құрылғының қақпағы бекітулі тұрады. Дисплейде ̃нндикаторы көрсетіледі.

i

Егер барабан ішіндегі судың температурасы мен деңгейі өте жоғары болса және/немесе барабан әлі айналып түрса, есікті ашпауыңыз керек.

Киімді қосу немесе алу үшін:

1. Start / Pause перне түймесін түртіңіз.

Дисплейде тиісті есікті бекіту индикаторы ( ) өшеді.

1. Кұрылғы есігін ашыңыз. Кажет болса, кимдерді қосып салыңыз не алыңыз. Есікті жауып, Start / Pause ▶II перне түймесін түртіңіз.

Бағдарлама не кешіктіріп бастау жалғасады.

12.12 Бағдарламаның соңы

Бағдарлама аяқталғанда, құрылғы автоматты түрде төқтайды. Дыбыстық сигналдар (eger белсенді болса) естіледі.

Дисплейде белгішесі көрсетіледі

Start / Pause ▷perne түймесінің индикаторы сөнеді.

Есік ағытылып, ⑨ индикаторы сөнеді.

1. Кұрылғыны сөндіру үшін On/Off ① түймесін басыңыз.

Бағдарлама аяқталғаннан кейін бес минут әткен соң, қуатты ұнемдеу функциясы құрылғыны автоматты түрде сөндіреді.

i

Кұрылғыны қайта іске қосқанда, құрылғы әдепкі бағдарлама ретінде Eco 40-60 ұсынады. Жаңа циклді орнату үшін бағдарлама тетігін бұраңыз.

1. Кірді құрылғыдан шығарыңыз.
2. Барабанның бос екеніне көз жеткізіңіз.
3. Жағымсыз иіс не зең пайда болмау үшін есікті және жуғыш зат диспенсерін сөл ашып қойыңыз.

12.13 Цикл аякталғаннан кейін суды төгу

Егер соңғышаю циклінің суын төкпейтін бағдарламаны немесе опцияны таңдасаңыз, бағдарлама аяқталған, бірақ:

• Уакыт аумағында 0:00 және дисплейде есік құлыптаулы екені∞ көрсетіледі.
• Start / Pause перне түймесінің индикаторы жыпылықтай бастайды.
  • Кір қыжымданып қалмау үшін барабан өлі де уақытылы айналып тұрады.
  • Есік құлыптаулы тұрады.

• Есікті ашу үшін суды төгу керек.

• Кажет болса, кұрылғы ұсынған айналдыру жылдамдығын азайту үшін Spin құймесін басыңыз.

• Start / Pause ▷II перне түймесін басыңыз: құрылғы суды төгеді және барабанды айналдырады.

Шаюды кідірту опция индикаторы немесе ① көрінбей кетеді.

i

Erep Silent орнатсаңыз, айналдыру жылдамдығы өзгермейді, Start / Pause »II перне түймесін басқанда, кұрылғы суды ғана төгеді.

1. Бағдарлама аяқталып, есік бұғаттаулы индикаторы сөнгенде, есікті ашуға болады.
2. Кұрылғыны сөндіру үшін On/Off ① түймесін бірнеше секунд басыңыз.

12.14 Куту режимі функциясы

Куту режимі функциясы келесі жағдайда пайдаланылатын қуатты азайту үшін құрылғыны автоматты сөндіреді:

• Ешбір бағдарлама жұмыс істемей түрганда құрылғыны 5 минут пайдаланбасаңыз.
  Кұрылғыны қайта қосу үшін On/Off① түймесін басыңыз.

- Жуу бағдарламасы аяқталғаннан кейін 5 минут өткен соң.

Құрылғыны қайта қосу үшін On/Off① түймесін басыңыз. Құрылғыны күту режимінен қайта іске қосқаннан кейін әдепкі таңдалған бағдарлама әрқашан Eco 40-60 болады. Жаңа циклді орнату үшін бағдарлама тетігін бұраңыз.

i

Аякталған кезде барабан ішінде су қалатын функцияны таңдасаңыз, Күте тұру функциясы суды төгу қажет екенін ескерту үшін құрылғыны сәндірмейді.

i

«Wi-Fi әрқашан қосулы» функциясы белсенді болса, тек әндикаторы мезгіл-мезгіл қосылып, өшеді.

Қауіпсіздік тарауларын қараңыз.

13.1 Кірді жуктеу

• Кірді ақ, түсті, синтетика, нөзік және жүнге бөліңіз.
• Кір затбелгілеріндегі жуу туралы нускауларды орындаңыз.
• Ак киім мен түрлі-түсті заттарды бірге жумаңыз.
• Кутім көрсету жапсырмасында көрсетілген температура ең жоғарғы температураны білдіретінін және ол ұсынылатын температура емес екенін есте сақтаңыз.
• Жуу кажеттігінің деңгейін тексеріңіз, себебі киімдерді тек жаңартып, оның орнына Steam Refresh пайдалануға болатын шығар
• Кейбір түсті заттар бірінші жуудан кейін өңсізденуі мүмкін. Алғашқы екі рет үшін оларды бөлек жууды ұсынамыз.
• Көп қабатты маталарды, жүн матадан және сурет салынған киімдердің астарын сыртына аударыңыз.
  • Киын дақтарды алдын ала өңдеңіз.
• Кын дактарды арнайы жуғыш затпен жуыңыз.
  • Перделерді абайлаңыз. Ілгектерді шешіп, перделерді жуу дорбасына немесе жастыкқапқа салыңыз.
• Кір өте аз салынса, айналдыру циклі кезінде теңгерімді сақтауға қатысты

мәселе орын алып, діріл пайда болуы мүмкін. Бүл жағдайда:

а. бағдарламаны кідіртіп, өсікті ашыңыз («Күнделікті пайдалану» тарауын қараңыз);
b. кірді барабанға біркелкі тарату үшін қолмен таратып салыңыз;
c. Start / Pause түймесін басыңыз. Айналдыру циклі жалғасады.

- Жастык жапкыштарын, ілгектерді, ілмектерді және түймелерді жабыңыз. Белдікті, бауды, жіпті, бәтеңкенің бауларын, лентаны және басқа да бос түрган заттардың үштарын түйістіріп байлап, салыңыз.

- Көмкерілмеген немесе кесілген жерлері бар заттарды құрылғыда жумаңыз. Кір жуатын торды шағын және/немесе өте нәзік заттарды (мысалы сым өткізілген лифчикті, белдікті, колготканы, бәтеңкенің бауларын, лентаны т.б.) жуғанда пайдаланыңыз.

- Калталарды босатып, оралған заттарды ашыңыз.

13.2 Катып калған дақтар

Кейбір дақтар үшін су мен жуғыш зат жеткіліксіз.

Заттарды кұрылғыға салу алдында осы дактарды алдын ала тазалауды ұсынамыз.

Арнайы дақ кетіргіштер қолжетімді. Дақ пен матаның түріне қолдануға болатын арнайы дақ кетіргішті пайдаланыңыз.

Дақ кетіргішті құрылғының жанындағы киімдерге бүркімеңіз, себебі ол пластик бөлшектердің коррозиясына себеп болады.

13.3 Жуғыш заттың түрі және мөлшері

Жуғыш затты таңдау және дұрыс мөлшерде қолдану жуу өнімділігіне әсер етіп қана қоймайды, сонымен қатар ысырапты болдырмауға және қоршаған ортаны қорғауға көмектеседі:

- Кір жуғыш машиналарға арналған жуғыш заттар мен басқа үстемелерді ғана қолданыңыз: Алдымен, мына жалпы ережелерді сақтаңыз: - нәзік маталарды қоспағанда, барлық матаның түріне арналған ұнтақ жуғыш заттар (сонымен қатар таблеткалар және бір реттік жуғыш заттар). Ақ киімдер мен кірді заарсыздандыру үшін ағартқышы

бар үнтақ жуғыштарды пайдаланыңыз, – матаның барлық түріне не тек жүн матаға арналған, төмен температурада жуатын бағдарламаларға (макс. 60°C) арналған сұйық жуғыш заттар (сонымен қатар бір реттік жуғыш заттар).

- Жуғыш затты таңдау және оның мөлшері мыналарға байланысты болады: матаның түріне (нәзік маталар, жүн маталары, мақта маталар, т.б.), киімдердің түсіне, жүктеме мөлшеріне, ластану дәрежесіне, жуу температурасына, уақытқа және пайдаланылған судың кермектігіне.

- Жуғыш заттар мен басқа үстемелердің орамындағы нұсқауларды орындаңыз және макс. (MAX) деңгейінен асырмай пайдаланыңыз.

• Эртурлі жуғыш заттарды араластырмаңыз.

- Мына жағдайда жуғыш затты азырақ қолданыңыз:

– сіз аздаған жүктемені жуып жатырсыз, – бағдарламаның ұзақтығы Time Manager (Уақыт реттеушісі) түймесі арқылы азайтылды. – кір аз ластанған, – жуу кезінде көп мөлшерде көбік бар.

- Жуғыш зат құлақшаларын немесе бөтелкелерді пайдаланған кезде оларды жуғыш зат үлестіргішіне емес, барабанның ішіне салыңыз және өндірушінің ұсыныстарын орынданыз.

Жеткіліксіз жугыш зат мынаны тудыруы мумкін:

• орынсыз жуу нәтижелері,
- жуылып жаткан кір сүр түске айналады,
- майлы киімдер,
• курылғыдағы зең.

Шамадан тыс жуғыш зат мыналарға әкелуі мүмкін:

• көбіктер,
  • жуу әсерін төмендетеді,
• жеткіліксіз шаю,
  • қоршаған ортаға көбірек әсер етеді.

13.4 Унемдеу кецестері

i

SmartSelect функциясы сізге энергияны, уақытты және суды үнемдеуге көмектессін. Extra Light және Light опцияларын уақыттың көп бөлігінде пайдалануға болады. Жумау және киімді тек бумен жаңарту үшін Steam Refresh опциясын пайдаланыңыз.

Жақсырақ нәтиже алу үшін мына кеңестерді ұстануды ұсынамыз:

• Жуғыш затты, суды және уақытты үнемдеу үшін қалыпты ластанған кірді алдың ала жумай жууға болады.
• Кұрылғыны әр бағдарламада көрсетілген максимальды сыйымдылыққа дейін жүктеу қуат пен су тұтынуын азайтуға көмектеседі.

• Тиісті алдын ала күтіммен дақтар мен шектеулі ластануды кетіруге болады; содан кейін кірді төменірек температурада жууға болады.

• Жуғыш заттың дұрыс мөлшерін пайдалану үшін жуғыш зат өндірушісі ұсынған мөлшерді қараңыз және үй жүйесіндегі судың кермектігін тексеріңіз. «Судың кермектігі» тарауын қараңыз.

• Егер сізде кір кептіргіш болса, кептіру кезінде қуатты ұнемдеу ұшін таңдалған жуу бағдарламасы ұшін максимальды ықтимал айналдыру жылдамдығын пайдалану ұсынылады.
  • Төмен температураларда қыска циклдерді пайдалану ұсынылады.

13.5 Судың кермектігі

Егер аумағыңыздағы судың кермектігі жоғары немесе орташа болса, кір жуу машиналарына арналған су жұмсарқыш қоспасын пайдалануды ұсынамыз.

Судың кермектігі жұмсақ аумақтарда су жұмсартқышты пайдалану қажет емес.

Аумағыңыздағы судың кермектігін білу үшін жергілікті су жүйесін басқару мекемесіне хабарласыңыз.

Су жүмсартқышты дұрыс мөлшерде пайдаланыңыз. Өнімнің орауышында көрсетілетін нұсқауларды орынданыз.

Қауіпсіздік тарауларын қараңыз.

14.1 Мерзімді тазалау кестесі

Мерзімді тазалау құрылғының қызмет ету мерзімін ұзартуға көмектеседі.

Эр циклден кейін ауа айналымы және құрылғының ішіндегі ылғалды кептіру үшін есік пен жуғыш зат үлестіргішін сәл ашық ұстаңыз.

Егер құрылғы ұзақ ұақыт пайдаланылмаса: су шүмегін жауып, құрылғыны розеткадан ажыратыңыз.

Жуыкталған мерзімді тазалау кестесі:

Какты кетіру Жылына екі рет

Техникалық қызмет көрсету үшін жуу

Айына бір рет

Есіктің тығыздағышын Екі ай сайын тазалау

Барабанды тазалау Екі ай сайын

Жуғыш зат диспенсерін Екі ай сайын тазалау

Су төгетін сорғы сүзгісін Жылына екі рет тазалау

Су құятын түтік пен клапан сүзгісін тазалау

Жылына екі рет

14.2 Бөгде заттарды шығару

i

Циклді бастамас бұрын қалталар бос және барлық бос элементтер байланғанына көз жеткізіңіз.

Есіктің тығыздағышында, сүзгілерде және барабанда табуыңыз мүмкін кез келген бөгде заттарды (мысалы, металл қыстырғыш, түймелер, тиындар, т.б.) алып тастаңыз. «Қос манжеталы тығыздауы бар есік тығыздағышы», «Барабанды тазалау», «Су төгетін сорғыны тазалау» және «Су құятын түтік пен клапан сүзгісін тазалау» бөлімдерін қараңыз. Перделерді абайлаңыз. Ілгектерді шешіп, перделерді жуу дорбасына немесе жастыққапқа салыңыз. Қажет болса, уәкілетті қызмет көрсету орталығына хабарласыңыз.

14.3 Сыртын тазалау

Кұрылғыны жұмсақ сабын мен жылы сумен ғана тазалаңыз. Барлық беттерді толығымен құрғатыңыз.

Металл ыскыштарды немесе ешбір сызат түсіретін материалды пайдаланбаныз.

САКТЫК ЕСКЕРТУ

Алкогольді, еріткіштерді немесе химиялық өнімдерді пайдаланбаңыз.

САКТЫК ЕСКЕРТУ

Металл беттерді хлорлы жуғыш заттармен тазаламаңыз.

14.4 Какты кетіру

Аймағыңыздағы су кермек немесе орташа кермек болса, кір жуғыш машиналарға арналған су жүмсартқышты пайдалануды ұсынамыз (қайталап қақтан тазалап тұру керек).

Как бар-жоғын тексеру үшін барабанды уақытылы тексеріңіз.

Бүйымның орамында көрсетілетін нүсқауларды үнемі орынданыз.

14.5 Техникалық қызмет көрсету максатында жуу

Төмен температура және қыска бағдарламаларын қайталап не жиі

пайдаланғанда жуғыш заттар, қыл- қыбырдың қалдықтары жиналып, барабан және науа ішінде бактерия көбеюі және биофильмнің түзілуі мүмкін. Бүл жағымсыз иіс пен зең пайда болдырады.

Осы қалдықтарды жою үшін және құрылғының ішкі бөлігін тазалау үшін превентивті жуу циклын кемінде айына бір рет қосыңыз:

1. Барабаннан барлық кірді алыңыз.
2. Ең жоғары температурадағы мақта мата бағдарламасын аз мөлшерде үнтақ жуғыш затпен орындаңыз немесе бар болса, Machine Clean бағдарламасын іске қосыңыз.

14.6 Есік тығыздағышы

Бүл құрылғы өздігінен тазартатын дренаж жүйесі бар күйде жобаланған, бүл киімнен түсіп кеткен жеңіл қылшық талшықтарды сумен ағызуға мүмкіндік berеді. Тығыздағышты жүйелі түрде тексеріп, қажет болса келесі диаграммада көрсетілгендей тазалаңыз. Тиындар, түймелер, басқа кішкентай заттар цикл соңында табылуы мүмкін.

Қажет болса, тығыздағыш бетіне сызат түсірместен аммиакты тазалау затын пайдаланып оны тазалаңыз.

Бүйымның орамында көрсетілетін нүсқауларды үнемі орынданыз.

14.7 Барабанды тазалау

Коқыс жиналып қалмағанына көз жеткізу үшін барабанды уақытылы тексеріңіз.

Барабан кірdegі тот басуы мүмкін заттың немесе құрамында темірі бар кран суын қолдану нәтижесінде тоттануы мүмкін

Барабанды тот баспайтын болатка арналған арнайы өнімдермен тазалаңыз.

Бүйымның орамында көрсетілетін нүсқауларды үнемі орындаңыз. Барабанды қышқылы бар қақ кетіретін өнімдермен, хлор немесе темірі бар жеміргіш заттармен немесе темір жөкемен тазаламаңыз.

1. Барабанды тот баспайтын болатка арналған арнайы өнімдермен тазалаңыз.

Бүйымның орамында көрсетілетін нүсқауларды үнемі орынданыз.

1. Барабаннан барлық кірді алыңыз.

2. Кыска мақта мата бағдарламасын бос барабанға ұнтақ жуғыш зат салып, ең жоғары температураға қойып іске қосыңыз немесе егер бар болса Machine Clean бағдарламасын іске қосыңыз. Құрылғыны Wi-Fi желісіне қосу мүмкін болса, Machine Clean арнайы бағдарламасын да ҚОЛДАНБА арқылы жуктеп алуға болады.

3. Жуғыш заттардың қалдықтарын шаю үшін бос барабанға арнайы құралдан немесе шамалы ұнтақ жуғыш заттан салыңыз.

Кейде, цикл соңында дисплейде белгішесі көрсетілуі мүмкін: бүл — «барабанды тазалауды» орындау туралы ұсыныс. Барабанды тазалау орындалғаннан кейін хабар жоқ болып кетеді.

14.8 Жуғыш зат үлестіргішті тазалау

Құрғақ жуғыш заттың немесе үйыған мата жұмсартқыштың ықтимал шөгінділерін және/немесе жуғыш зат үлестіргішінде

көгеруді болдырмау үшін екі ай сайын келесі тазалау процедурасын диаграммада көрсетілгендей орынданыз:

1. Тартпаны ашыңыз. Суретте көрсетілгендей басқыны төмен басып, тартып шығарыңыз.

1. Оңай тазалау үшін қоспа үлестіргіштің үстіңгі жағын алыңыз. ￥яның үстіңгі және астыңғы бөлігіне тұрып қалған жуғыш заттардың қалдықтарының толық тазаланғанын тексеріңіз. ￥яны тазалау үшін кішкене шөткені пайдаланыңыз.

1. Жинакталған жуғыш заттың іздерін кетіру үшін жуғыш зат тартпасын ағынды жылы сумен шайыңыз. Тазалап болғаннан кейін үстіңгі бөлігін қайта орнына қойыңыз.

1. Жуғыш зат тартпасын бағыттағышқа салыңыз да, жабыңыз. Шаю бағдарламасын барабанға ешбір кір салмай қосыңыз.

14.9 Су сорғысының сүзгісін тазалау

АБАЙЛАНЫЗ!

Ашаны розеткадан ажыратыңыз.

Су төгетін сорғы сүзгісін жүйелі түрде тексеріп, таза екеніне көз жеткізіңіз.

Су төгетін сорғының сүзгісін тазалау, егер:

• Құрылғының суы төгілмей түр.
• Барабан айналмаса.
- Су төгетін сорғының бітелуіне байланысты құрылғы әдеттен тыс шу шығарады.

• Дисплейде ескерту коды пайда болады.

АБАЙЛАНЫЗ!

• Кұрылғы жұмыс істеп түрған кезде сүзгіні шығармаңыз.
• Кұрылғыдағы су ыстық болса, су төгетін сорғыны тазаламаңыз. Су суығанша күтіңіз

Сорғы сүзгісін тазалау үшін келесі диаграммаларда көрсетілгендей жасаңыз:

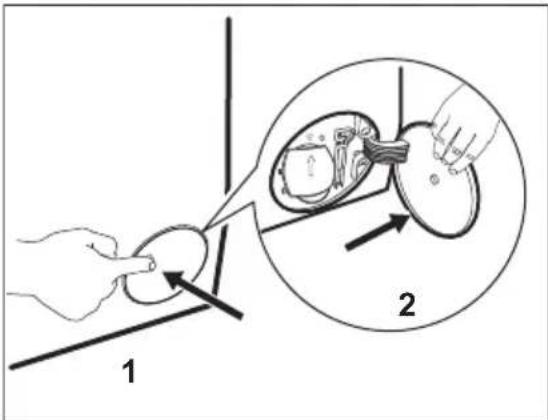

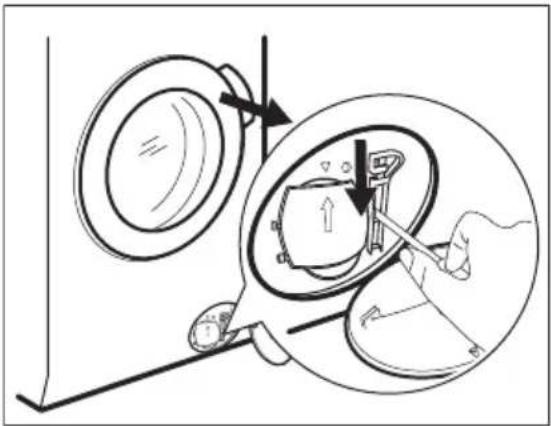

1. Сорғының қақпағын ашыңыз.

1. Су төгетін сүзгінің астына акқан су күйылатын шара қойыңыз.
2. Науаны төмен бағыттап ашыңыз. Сүзгіні алған кезде су ағып кетсе, сүрту үшін әрқашан жақын жерде шуберекті ұстаңыз.

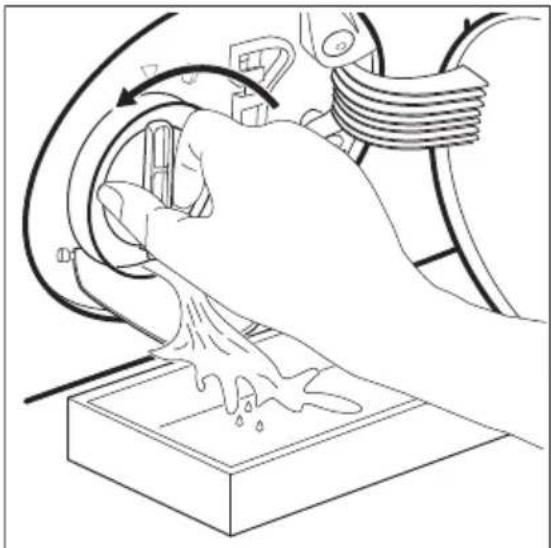

1. Ашу үшін сағат тілінің бағытына 180 градус қарсы бұрап, ағытып алмастан ашыңыз. Суды ағызыңыз.

1. Шараға су толғанда, сүзгіні қайта бұраңыз да, шараны босатыңыз.
2. 4 және 5-қадамдарды су ақпай токтағанша қайталаңыз.

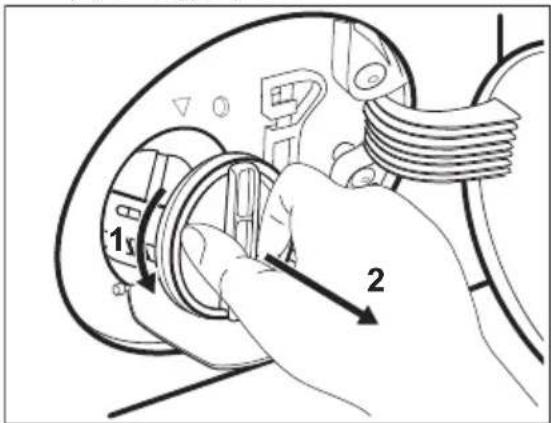

3. Сузгіні алу үшін сағат тілінің бағытына қарсы бұраңыз.

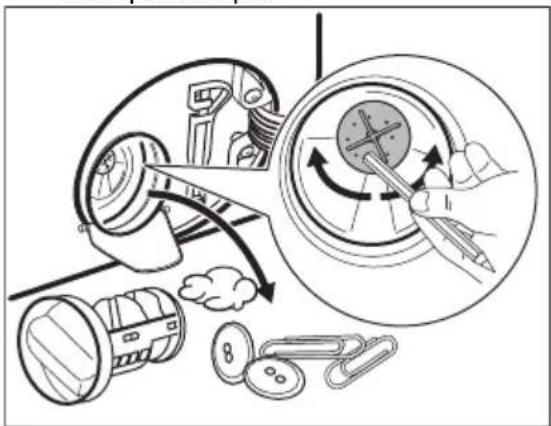

1. Кажет болса, сүзгінің құысындағы қыл- қыбыр мен қоқыстарды алыңыз.
2. Сорғы айналғысы айнала алатынына көз жеткізіңіз. Ол айналмаса, уәкілетті қызмет көрсету орталығына хабарласыңыз.

1. Сүзгіні су кранының астына қойып тазалаңыз.

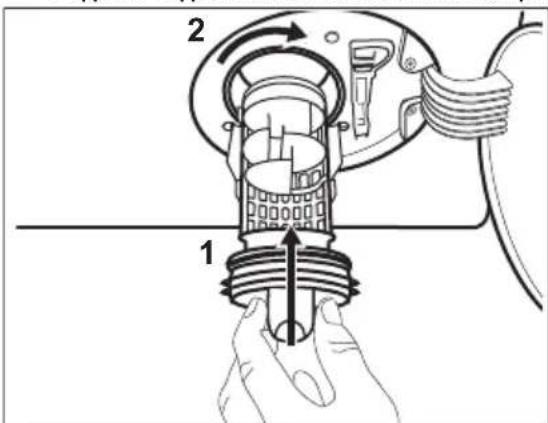

1. Сүзгіні сағат тілінің бағытымен бұрап, арнайы бағыттағыштардың арасына салыңыз. Су ағып кетпес үшін сүзгінің дұрыс бұралғанына көз жеткізіңіз.

1. Сорғының қақпағын жабыңыз.

Суды төтенше жағдайда төгу процедурасы арқылы төккенде, су төгетін жүйені қайта белсендіру керек:

a. Жуғыш зат диспенсердің негізгі жуу бөліміне 2 литр су құйыңыз.
b. Суды төгу үшін бағдарламаны бастаңыз.

14.10 Су құятын түтік пен клапан сүзгісін тазалау

Уақыт өте келе жиналған шөгінділерді кетіру үшін кіріс түтігі мен клапанның сүзгісін жылына екі рет тазалау ұсынылады. Сүзгілерді тазалау үшін келесі диаграммаларда көрсетілгендей істеңіз:

1. Су кранындағы су құятын түтікті ағытып, сүзгіні тазалаңыз.

1. Су құятын түтіктің сақиналы гайкасын босатып, түтікті құрылғыдан ағытып алыңыз.

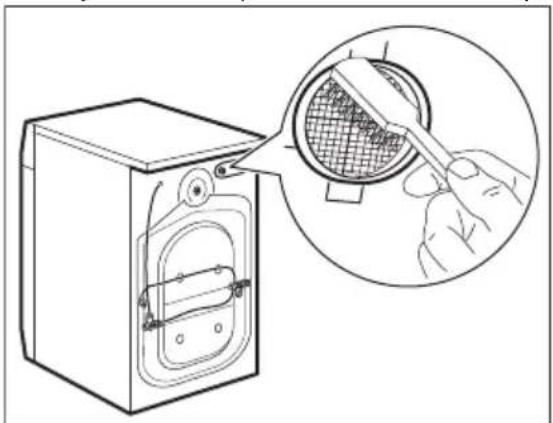

1. Курылғының артқы жағындағы клапан сүзгісін тіс щеткасымен тазалаңыз.

1. Түтікті құрылғының артқы жағына жалғанда, су кранының қалпына

байланысты оны солға немесе онға қарай (тік күйде емес) бұраңыз.

14.11 Суды тосын жағдайда төгу

Кұрылғы суды төге алмаса, "Су төгетін сорғыны тазалау" тармағында көрсетілген процедураны орындаңыз. Кажет болса, сорғыны тазалаңыз.

Суды төтенше жағдайда төгетін тәсілмен төккеннен кейін, су төгетін жүйені міндетті түрде қайта іске қосу керек:

1. Жуғыш зат үлестіргіштің негізгі жуу циклына арналған бөлігіне 2 литр су құйыңыз.

2. Суды төге бастау үшін бағдарламаны бастаңыз.

14.12 Муздап кетуден сактау

Кұрылғы температурасы 0° С градус не бұдан төмен түсетін жерге орнатылса, су құятын түтіктегі және су төгетін сорғыдағы қалдық суды төгіңіз.

1. Ашаны розеткадан ағытыңыз.
2. Судың шумегін жабыңыз.
3. Су құятын түтіктің екі ұшын ыдыска салып, түтіктегі суды ағызыңыз.
4. Су төгетін сорғыны босатыңыз. Суды төтенше жағдайда төгу қадамдарын қараңыз.
5. Су төгетін сорғы босаған кезде, су құятын түтікті қайта орнына қойыңыз.

АБАЙЛАНЫЗ!

Кұрылғыны қайта іске қолданар алдында температураның 0°C градустан жоғары екеніне көз жеткізіңіз.

Төмен температураға байланысты орын алған ақауларға өндіруші жауапкершілік көтермейді.

15. АҚАУЛЫҚТАРДЫ ЖОЮ

АБАЙЛАНЫЗ!

Қауіпсіздік тарауларын қараңыз.

15.1 Дабыл кодтары және ыктимал ақаулар

Құрылғы жұмысын бастамай жатыр немесе жұмыс істеп түрған кезде төқтап қалады. Алдымен мәселенің шешімін табуға тырысыңыз (кестелерді қараңыз).

АБАЙЛАНЫЗ!

Кез келген тексеру жұмыстары алдында құрылғыны сөндіріңіз.

Кейбір ақауларға қатысты, дисплейде дабыл коды көрсетіледі және Start / Pause 〒үймесі үздіксіз жыпылықтауы мүмкін:

Егер құрылғыға көп зат салынған болса, барабаннан кейбір заттарды алыңыз және/немесе есікті ұстан тұрып, Start / Pause түймесін - індикаторы жыпылықтауын токтатқанша (төмендегі суретті қараңыз) қатар басыңыз.

E 10Құрылғыға су дұрыскұйылмай түр.	Су шүмегі ашық екенін тексеріңіз.Су қысымының тым төмен емес екендігіне көз жеткізіңіз. Бұл ақпараттыалу үшін жөргілікті су мекемесіне хабарласыңыз.Су құятын шүмектің бітелмегеніне көз жеткізіңіз.Су құятын түтіктің ақаусыз екенін, бұратылып немесе майысыпқалмағанына көз жеткізіңіз.Су құятын түтіктің дұрыс жалғанғанына көз жеткізіңіз.Су құятын түтіктің сүзгісі мен клапанның сүзгісі бітелмегеніне көзжеткізіңіз. «Құту және тазалау» тарауын қараңыз.
E20Құрылғының суы төгілмейтүр.	Раковина төлкесінің бітеліп қалмағанына көз жеткізіңіз.Су құятын түтіктің бұратылып немесе майысып қалмағанына көзжеткізіңіз.Төғу сүзгісі бітеліп қалмағанын тексеріңіз. Қажет болса, сүзгіні тазалаңыз.«Құту және тазалау» тарауын қараңыз.Төғу түтігінің дұрыс жалғанғанына көз жеткізіңіз.Егер төғу кезеңі жоқ бағдарламаны орнатсаңыз, төғу бағдарламасынорнатыңыз. Егер төғу бағдарламасы бағдарламалар дискінде болмаса,оны қолданба арқылы орнатуға болады.Егер сіз ваннада сумен аяқталатын опцияны орнатсаңыз, төғубағдарламасын орнатыңыз.
E40Құрылғының есігі ашықнемесе дұрыскжабылмаған.	Есік дұрыс жабылғанына көз жеткізіңіз.
E9 1Ішкі іркіліс. Құрылғыныңэлектрондыэлементтерінің арасындабайланыс жоқ.	Бағдарлама дұрыс аяқталмаған не құрылғы уақытынан бұрын тоқтаған.Құралды өшіріп, қайта қосыңыз.Ескерту коды қайта пайда болса, уәкілетті қызмет көрсету орталығынахабарласыңыз.
EHOЭлектр желісі тұрақтыемес.	Қуат көзі тұрақты болғанша күтіңіз.

Дисплейде баска ескерту кодтары пайда болса, кұрылғыны сөндіріңіз және қосыңыз. Ақаулық жалғаса берсе, уәкілетті қызмет көрсету орталығына хабарласыңыз.

Кұрылғыда басқа мәселелер туындаса, ықтимал шешімдердің бар- жоғын теменdegі кестеден қараңыз.

Мәселе Ықтимал шешім

Бағдарлама басталмайды.	Ашаның розеткаға жалғанғанына көз жеткізіңіз.Құрылғы есігі жабық екеніне көз жеткізіңіз.Сақтандырғыштар қорабында зақымдалған сақтандырғыш жоқ екеніне көз жеткізіңіз.Start / Pause түймесі басылғанына көз жеткізіңіз.Егер кешіктіріп бастау орнатылып түрса, бүл параметрді болдырмаңыз немесе кері санақ аяқталғанша күтіңіз.Қосулы болса, бала құлпы функциясын өшіріңіз.Таңдалған бағдарламадағы тетіктің түрган жерін тексеріңіз.
Құрылғыға су құйылады да, дереу төгіледі.	Төғу түтігі дұрыс орнатылғанына көз жеткізіңіз. Түтік өте төмен орналасқан болуы мүмкін. «Орнату нұсқаулығы» тарауын қараңыз.
Айналдыру циклі жұмыс істемейді немесе жуу циклі әдеттегіден ұзаққа созылады.	Айналдыру бағдарламасын орнатыңыз. Егер төғу бағдарламасы бағдарламалар дискінде болмаса, оны қолданба арқылы орнатуға болады.Төғу сүзгісі бітеліп қалмағанын тексеріңіз. Қажет болса, сүзгіні тазалаңыз.«Қуту және тазалау» тарауын қараңыз.Ваннадағы заттарды қолмен реттеп, айналдыру циклін қайтадан бастаңыз. Бүл мәселені тепе-тендік мәселелері тудыруы мүмкін.
Еденде су бар.	Су түтіктерінің муфталары берік екеніне және су ағып жатпағанына көз жеткізіңіз.Су құятын және төгетін түтіктерге ешбір зақым келмегеніне көз жеткізіңіз.Дұрыс жуғыш затты және оның дұрыс мөлшерін дұрыс пайдаланып жатқаныңызға көз жеткізіңіз.
Құрылғының есігін аша алмадыңыз.	Аяқталғанда барабан ішінде су қалатын жуу бағдарламасының таңдалмағанына көз жеткізіңіз.Жуу бағдарламасы аяқталғанына көз жеткізіңіз.Барабан ішінде су бар болса, су төғу немесе айналдыру бағдарламасын орнатыңыз. Егер айналдыру және төғу бағдарламалары бағдарламалар дискінде қолжетімді болмаса, оларды қолданба арқылы орнатуға болады.Құрылғының электр қуатын алатынына көз жеткізіңіз.Бүл мәселе құрылғының істен шығуына байланысты болуы мүмкін.Уәкілетті қызмет көрсету орталығына хабарласыңыз.Егер есікті ашу қажет болса, «Есікті төтенше жағдайда ашу» тарауын мұқият оқыңыз.Remote start белсендірілмеген екеніне көз жеткізіңіз. Мұны сөндіріңіз.
Дисплей ғымсыз индикаторды көрсетпейді.	Сымсыз сигналды тексеріңіз.Сымсыз байланыс қосулы екеніне көз жеткізіңіз. «Wi-Fi - Қосылу мүмкіндігін реттеу» тарауындағы «Кір жуғыш машинаны сымсыз қосылымға баптау» бөлімін қараңыз.Уйdegі желіні және роутерді тексеріңіз.Роутерді қайта іске қосыңыз.Сымсыз желіге қатысты тағы басқа мәселе болса, сымсыз желі провайдеріне хабарласыңыз.

Мәселе Ықтимал шешім

Колданба құрылғыға қосыла алмайды.	Сымсыз сигналды тексеріңіз.Смарт құрылғының сымыз желіге қосылғанын не қосылмағанын тексеріңіз.Уйдегі желіні және роутерді тексеріңіз.Роутерді қайта іске қосыңыз.Сымсыз желіге қатысты мәселе болса, сымыз желі провайдеріне хабарласыңыз.Құрылғыны, смарт құрылғыны немесе екеуін де қайта конфигурациялау керек, себебі жаңа роутер орнатылған немесе роутердің конфигурациясы өзгерген.
Колданба құрылғыға жиі қосыла алмай қалады.	Құрылғыға сымыз сигналдың жетіп түрганына көз жеткізіңіз. Уйдегі роутерді құрылғыға барынша жақындатуға тырысыңыз немесе сымыз сигнал аукымын кеңейткішті сатып алыңыз.Сымсыз сигналға микротолқын кедергі жасамай түрганына көз жеткізіңіз.Микротолқынды пешті сөндіріңіз. Микротолқынды пеш пен қашықтан басқару құралын қатар пайдаланбауға тырысыңыз.
Дисплейде UPд белгішесі көрсетіледі.On/Off ① ғүймелерінен басқа барлық түймелер белсенді емес.	Құрылғы кез келген қолжетімді жаңартуларды жуктеп алып жатыр.Жаңарту процесі аяқталғанша күтіңіз. Егер жаңарту кезінде құрылғыны өшірсеңіз, құрылғыны қайта белсендіргенде ол қалпына келеді.
Құрылғыдан тосын шуыл шығады және дірілдейді.	Құрылғының деңгейлетуі дұрыс екенін тексеріңіз. «Орнату нұсқаулығы» тарауын қараңыз.Орауыш және/немесе транзиттік болттар алынып тасталғанына көз жеткізіңіз. «Орнату нұсқаулығы» тарауын қараңыз.Барабанға көбірек кір қосыңыз. Жуктеме тым аз болуы мүмкін.
Бағдарлама орындалып түрганда, бағдарлама уақыты ұзарады не қыскқарады.	SensiCare System функциясы бағдарламаның уақытын кірдің түрі мен салынған мөлшеріне қарай реттей алады. «SensiCare System салмақты анықтауы» тармағын «Қүнделікті пайдалану» тарауынан қараңыз.
Жуу нәтижелері қанағаттанарлық емес.	Жуғыш заттың мөлшерін арттырыңыз немесе басқа жуғыш затты пайдаланыңыз.Кірді жуу алдында қатты дақтарды кетіру үшін арнайы өнімдерді пайдаланыңыз.Дұрыс температураны орнатқаныңызға көз жеткізіңіз.Кірдің салмағын азайтыңыз.
Жуу циклінде барабан ішінде тым көп көбік пайда болады.	Жуғыш заттың мөлшерін немесе таблеткалардың немесе бір реттік жуғыш заттардың санын азайтыңыз.
Жуу циклінен кейін үлестіргіш тартпада шамалы жуғыш зат қалады.	Бөлгіштің тиісті орнында түрганына көз жеткізіңіз (ЖОFACEЯ жағы үнтақ жуғыштарға - ТӨМЕН жағы сүйық жуғыштарға арналған).Жуғыш зат үлестіргішті пайдаланушы нұсқаулығында берілген нұсқауларға сай пайдаланғаныңызға көз жеткізіңіз.

Тексеруден кейін құрылғыны белсендіріңіз. Бағдарлама үзілген сәттен бастан жалғасады.

Ақаулық қайта пайда болса, уәкілетті қызмет көрсету орталығына хабарласыңыз.

Сервистік орталыққа қажет деректер техникалық деректер тақтайшасында берілген.

15.2 Төтенше жағдайда есікті ашу

Егер ток сөніп немесе жұмыс істемей қалса, құрылғының есігі бекітулі тұрады. Тоқ қайта қосылғанда жуу бағдарламасы жалғасады. Егер құрылғы істемей қалғанда есігі бекітулі қалса, оны төтенше жағдайда ашу функциясымен ашуға болады.

Есікті ашпас бұрын:

САКТЫК ЕСКЕРТУ

Куйіп қалу қаупі бар! Судың температурасы тым жоғары және кірдің ыстық емес екеніне көз жеткізіңіз. Егер қажет болса, салқындағанша күтіңіз.

САКТЫК ЕСКЕРТУ

Жаракат алу қауіпі бар! Барабанның айналмай түрганына көз жеткізіңіз. Егер қажет болса, барабанның айналуы токтағанша күтіңіз.

Барабан ішіндегі судын деңгейінің өте жоғары емес екеніне көз жеткізіңіз. Егер қажет болса, төтенше жағдайда төгу төсілімен төгіңіз («Күту және тазалау» тарауының «Суды төтенше жағдайда төгу» тармағын қараңыз).

Есікті ашу үшін келесі әрекеттерді орынданыз:

1. Кұрылғыны сөндіру үшін On/Off ① түймешігін басыңыз.
2. Ашаны розеткадан ажыратыңыз.
3. Сүзгі какпағын ашыңыз.
4. Тетенше жағдайда құлыпы ашу тетігін бір рет төмен тартыңыз. Оны қайтадан төмен қарай тартып, ұстап тұрыңыз және осы уақытта құрылғының есігін ашыңыз.

1. Кірді шығарыңыз, содан кейін құрылғының есігін жабыңыз.

2. Сүзгі какпағын жабыңыз.

16. ТУТЫНУ МЭНДЕРІ

16.1 Түсініктеме

i

Құрылғымен бірге берілген энергияны үнемдеу белгісіндегі QR коды EP EPREL дерекқорындағы құрылғының жұмысына қатысты ақпаратқа веб-сілтемені қамтамасыз етеді. Пайдалану туралы нұсқаулықпен және осы құрылғымен бірге қамтамасыз етілген барлық құжаттармен бірге энергияны үнемдеу белгісін сақтаңыз. Дәл осы ақпаратты EPREL ішінде https://eprel.ec.europa.eu сілтемесін және құрылғының техникалық деректер тақтайшасындағы үлгі атауын және өнім нөмірін пайдаланып табуға болады.

i

Мәндер мен бағдарлама ұзақтығы әртүрлі жағдайларға байланысты өзгеріп отыруы мүмкін (мысалы, бөлме температурасы, су температурасы және қысым, кірдің өлшемі мен кірдің түрі, желілік кернеу), сондай-ақ бағдарламаның өдепкі параметрін өзгертсеңіз.

Eco 40-60бағдарламасы	кг кВт/сағ Литрлер cc:мм	%1)	°C	айн/мин2)
Толық жүктеме 8.0 0.570 57.0 03:35 53.00 31.0 1400
Жарты жүктеме 4.0 0.370 40.0 02:45 53.00 26.0 1400
Ширек жүктеме 2.0 0.240 28.0 02:40 54.00 23.0 1400

1) Айналдыру кезенінің соңында қалған ылғал. Айналдыру жылдамдығы негұрлым жоғарырақ болса, шу соғүрлым жоғарырақ әрі қалған ылғалдылық соғүрлым төменірек болады.
2) Ең үлкен айналдыру жылдамдығы.

Эртүрлі режимдердегі куатты тұтыну

Өшірулі/куту режиміне дейінгі уақыт ең көбі 15 минут болады.
1) Косылған функцияның куатты тұтынуы шамамен жылына 17,5 кВт/сағ. Бүл функцияны ажырату үшін «Wi-fi - Косылу мүмкіндігін реттеу» тарауын қараңыз.

16.3 Жиі пайдаланылатын бағдарламалар

i

Бул мәндер тек көрсетуге арналған.

Бағдарлама	кг кВт/сағ Литрлер сс:мм	%1)	°C	айн/мин2)
Cottons 3)90°C	8.0 2.650 100.0 03:20 52.00 85.0 1400
Cottons60°C	8.0 1.800 95.0 03:00 52.00 55.0 1400
Cottons 4)20°C	8.0 0.300 95.0 02:50 52.00 20.0 1400
Synthetics40°C	3.0 0.600 60.0 02:10 35.00 40.0 1200
Delicates 5)30°C	2.0 0.350 55.0 01:10 35.00 30.0 1200
Wool30°C	1.5 0.250 50.0 01:10 30.00 30.0 1200

1) Айналдыру кезенінің соңында қалған ылғал. Айналдыру жылдамдығы негүрлым жоғарырақ болса, шу соғүрлым жоғарырақ әрі қалған ылғалдылық соғүрлым төменірек болады.

2) Ең үлкен айналдыру жылдамдығы.

3) Катты ласталған маталарды жууға қолайлы.

4) Аздап ластанған мақта, синтетикалық және аралас маталарды жууға қолайлы.

5) Сондай-ак ол азғантай ласталған кір үшін жылдам жуу циклын орындайды.

SmartSelect обелімінде куатты, уақытты және суды үнемдеуге нұсқау беріледі.

Косымша акпарат алу үшін QR кодын сканерлеңіз.

Күнделікті пайдалану

• Ашаны розеткаға жалғаңыз.
• Су күятын шүмекті ашыңыз.
- Курылғыны қосу үшін On/Off түймесін басыңыз.
- Кажетті бағдарламаны орнату үшін бағдарлама тетігін бұраңыз.
- Тиісті перне түймелерін түрту арқылы кажетті опцияларды орнатыңыз.

i

SmartSelect функциясы сізге энергияны және суды үнемдеуге көмектессін. Extra Light және

Light 📋 опцияларын уақыттың көп бөлігінде пайдалануға болады. Жумау және киімді тек бумен жаңарту үшін Steam Refresh 📋 опциясын пайдаланыңыз.

• Кірді барабанға, ұсынылған максималды жуктемеден асырмай бір рет салыңыз. Есікті жауып, тығыздағыш пен есіктің арасына ешбір кір тұрып қалмағанын тексеріңіз.
• Жуғыш затты және басқа құралдарды жуғыш зат салынатын тиісті бөлікке салыңыз.
• Бағдарламаны бастау үшін Start / Pause түймесін түртіңіз.
• Кұрылғы іске қосылады.
• Бағдарлама соңында кірді алыңыз.
  • Кұрылғыны сөндіру үшін On/Off ① түймесін басыңыз.

17.2 Су сорғысын сүзгісін тазалау

Сүзгіні уақытылы, әсіресе дисплейде ескерту коды паида болса тазалаңыз.

17.3 Бағдарламалар

Бағдарламалар Жүктеу Өнім сипаттамасы
QuickCare 59min 5.0 кг	Мақта және синтетикалық заттар. Бүл бағдарлама қысқа уақытта жақсы жүү нәтижесін береді.
Cottons 8.0 кг	Ақ және түрлі-түсті маталар бағдарламасы. Қалыпты және ауыр топырақ үшін өте қолайлы.
Synthetics 3.0 кг Синтетика немесе аралас матадан жасалған заттар.
Delicates 2.0 кг Акрил, вискоза, полиэстер сияқты биязы маталар.
Wool 📄 🌐 🌐	1.5 кг Машинада жүуға болатын жүн мата, қолмен жүуға болатын жүн мата және нәзік маталар.
Spin/Drain 8.0 кг	Барлық маталар, жүн мата мен өте нәзік матадан басқа. Суды төгуге және айналдыруға арналған бағдарлама.
Rinse 8.0 кг	Барлық мата, жүн мен өте нәзік матадан басқа. Шаюға және айналдыруға арналған бағдарлама.
Hygiene 🌐 🌐	8.0 кг Ақ мақта мата заттар. Бүл бағдарлама бактериялар мен вирустардың 99,99%-дан астамын жояды 1)
Jeans 3.0 кг Джинс киімдер мен джерси заттарға арналған.
Sportswear 3.0 кг Аралас спорттық киім.
Rapid 20min 3.0 кг	Шамалы кірлеген не бір рет киілген мақта мата және синтетика заттар.
Eco 40-60	8.0 кг Ақ және түрлі-түсті мақта мата. Қалыпты ласталған киімдер.

1) 2021 жылы Swissatest Testmaterialien AG жүргізген сыртқы сынақта Алтын-сары түсті стафилококк, Энтерококки фэциум, Ақ кандида, Көкірінді таяқша және MS2 Бактериофаг үшін сыналған (Сынақ есебінің №202120117).

Құрылғыны әр бағдарламада көрсетілген максималды сыйымдылыққа дейін жүктеу куат пен су тұтынуын азайтуға көмектеседі.

Жуу бағдарламаларына арналған жуғыш заттар

Бағдарлама Әмбебап ұнтақ ^1)		Әмбебап сұйықтық	Түсті киімге арналған сұйықтық	Нәзік жүн маталар	Арнайы
Cottons ▲ ▲ ▲	--	--
Synthetics	▲ ▲	▲ --	--
Delicates --	--	--	▲ ▲
Wool	--	--	--	▲	▲
Hygiene	▲	▲	--	--	▲
Jeans	--	--	▲ ▲ ▲
Sportswear	--	▲	▲	--	▲
Rapid 20min	--	▲	▲	--	--

Багдарлама Әмбебап

үнтақ1)

Эмбебап

сүйықтық

Түсті киімге арналған сүйықтық

Нэзік жүн

маталар

Арнайы

Eco 40-60 ▲ ▲ ▲ -- --

1) 60°C-тан жоғарырақ температурада ұнтақ жұғыш затты пайдалану ұсынылады.

▲ = ₽сынылады -- = ₽сынылмайды

17.4 Жуғыш заттың түрі және мөлшері.

- Кір жуғыш машиналарға арналған жуғыш заттар мен басқа үстемелерді ғана қолданыңыз: Алдымен, мына жалпы ережелерді сақтаңыз: - нәзік маталарды қоспағанда, барлық матаның түріне арналған ұнтақ жуғыш заттар (сонымен қатар таблеткалар және бір реттік жуғыш заттар). Ақ киімдер мен кірді заарсыздандыру үшін ағартқышы бар ұнтақ жуғыштарды пайдаланыңыз, - сүйық жуғыш заттар (сонымен қатар бір реттік жуғыш заттар) матаның барлық түріне арналған төмен температурадағы жуу бағдарламалары үшін (макс. 60°C) немесе тек жүн маталарға арналған арнайы бағдарламалар үшін жақсырақ.

• Эртурлі жуғыш заттарды араластырмаңыз.

- Мына жағдайда жуғыш затты азырақ қолданыңыз: - сіз аздаған жүктемені жуып жатырсыз, - кір аз ластанған, - жуу кезінде көп мөлшерде көбік б

- Жуғыш зат құлақшаларын немесе бөтелкелерді пайдаланған кезде оларды жуғыш зат үлестіргішіне емес, барабанның ішіне салыңыз және өндірушінің ұсыныстарын орынданаңыз.

Жеткіліксіз жуғыш зат мынаны тудыруы мүмкін:

• орынсыз жуу нәтижелері,
- жуылып жаткан кір сүр түске айналады,
- майлы киімдер,
• курылғыдағы зең.

Шамадан тыс жуғыш зат мыналарға әкелуі мүмкін:

• көбіктер,
• жуу әсерін төмендетеді,
• жеткіліксіз шаю,
  • қоршаған ортаға көбірек әсер етеді.

17.5 Мерзімді тазалау кестесі

Мерзімді тазалау құрылғының қызмет ету мерзімін ұзартуға көмектеседі.

Эр циклден кейін ауа айналымы және құрылғының ішіндегі ылғалды кептіру үшін есік пен жуғыш зат үлестіргішін сәл ашық ұстаңыз.

Егер құрылғы ұзак ұақыт пайдаланылмаса: су шүмегін жауып, құрылғыны розеткадан ажыратыңыз.

Жуыкталған мерзімді тазалау кестесі:

Қақты кетіру Жылына екі рет
Техникалық қызмет көрсету үшін жуу	Айына бір рет
Есіктің тығыздағышын тазалау	Екі ай сайын
Барабанды тазалау Екі ай сайын
Жуғыш зат диспенсерін тазалау	Екі ай сайын
Су төгетін сорғы сүзгісін тазалау	Жылына екі рет
Су құятын түтік пен клапан сүзгісін тазалау	Жылына екі рет

Как бар-жоғын тексеру үшін барабанды уақытылы тексеріңіз. Бос барабанмен және қақтан тазалағышпен циклді анда- санда қосуды ұсынамыз.

Бөгде заттарды шығару

Циклді бастамас бұрын қалталар бос және барлық бос элементтер байланғанына көз жеткізіңіз.

Есіктің тығыздағышында, сүзгілерде және барабанда табуыңыз мүмкін кез келген бөгде заттарды (мысалы, металл қыстырғыш, түймелер, тиындар, т.б.) алып тастаңыз. Қажет болса, уәкілетті қызмет көрсету орталығына хабарласыңыз.

Есік тығыздағышы

Бүл құрылғы өздігінен тазартатын дренаж жүйесі бар күйде жобаланған, бүл киімнен түсіп кеткен жеңіл қылшық талшықтарды сумен ағызуға мүмкіндік berеді. Тығыздағышты жүйелі түрде тексеріп, қажет болса келесі диаграммада көрсетілгендей тазалаңыз. Тиындар, түймелер, басқа кішкентай заттар цикл соңында табылуы мүмкін.

Кажет болса, тығыздағыш бетіне сызат түсірместен аммиакты тазалау затын пайдаланып оны тазалаңыз.

Қажет болса, сүзгінің құысындағы қыл- қыбыр мен қоқыстарды алыңыз.

17.6 Wi-Fi желісінің қосылымы

Wi-Fi функциясын косу

Зауыттык өдепкі параметрге сай Wi-Fi мүмкіндігі өшірулі.

Кұрылғыны Wi-Fi желісіне жалғау үшін Remote startn перне түймесін 5 секунд түртіп тұрыңыз. Бүл әрекет кіру нүктесін ашады (АР режиміне өтеді). Егер ол бұрын

камтамасыз етілмеген болса, ол камтамасыз ету процесін бастайды.

Кіру нуктесі ашык болғанда, жаңа желінің тіркелгі деректері берілсе, ол кез келген бұрын сақталған желінің тіркелгі деректерін ауыстырады. Олай болмаса, ол бұрын сақталған желіге жалғанып тұра береді.

Осы кезде, дисплейде тек Wi-Fi белгішесі

және «on» хабары көрсетіледі, ал басқару панеліндегі барлық басқа индикатор өшірулі болады. Wi-Fi белгішесі жыпылықтай бастайды.

Кіру нуктесі ашык болғанда, дисплейде «АР» белгішесі көрсетіледі.

Wi-Fi белгішесі үй желісіне жалғанғанша жыпылықтауын жалғастырады.

Дайындау сәтті аяқталғаннан кейін дыбыс естіліп, және Wi-Fi белгішесі тұрақты түрде жанады.

Wi-Fi және кіру нүктесі қосулы кезде кез келген түймелерді бассаңыз, қатені білідертін дыбыс естіледі.

Жалғанғаннан кейін Remote start-түймесін түртіп «Қосулы» қосулы қүйіне орнату пайдаланушыларға Арр құрылғысында циклдарды қашықтан бастауға мүмкіндік береді.

Тіркелген желіге автоматты жалғау

Құрылғы сәтті реттеліп, үй желісіне тіркелгеннен кейін, қуаты қосылған сайын ол желіге автоматты түрде жалғануға әрекеттенеді. Wi-Fi қосылымы сәтті орнатылғанда ешқандай дыбыс шықпайды.

Баска желіге жалғау (кіру нүктесін қайта ашу)

Пайдаланушы Remote start-түймесін 5 секунд бойы түртіп түрған сайын кіру нуктесі ашылады және таратылады. Осы кезде алынған жаңа желінің тіркелгі деректері бұрын сақталған тіркелгі деректерін қайта жазады, содан кейін құрылғы жаңа Wi-Fi желісіне қосылады.

Wi-Fi функциясын өшіру

Пайдаланушы кұрылғыны Wi-Fi желісіне бұдан былай қоспауды шешсе, ол Remote start-түймесін 10 секунд бойы басып тұра алады, сонда кұрылғы қайта орнатылады және өшеді.

Баскару панеліндегі барлық басқа индикатор өшірулі болғанда дисплейде тек — — — 5 секунд бойы көрсетіледі.

Қайта орнатудан кейін дисплей бастанқы күйіне оралады, Wi-Fi белгішесі өшірулі болады.

Белгі салынған материалдарды қайта өндеуден өткізуге тапсырыңыз. Орам материалдарын қайта өндеуден өткізу үшін тиісті контейнерлерге салыңыз. Электрлік және электроникалық құрылғылардың қалдығын қайта өндеуден өткізу арқылы, қоршаған ортаға және адамның денсаулығына зіын келтіретін

жағдайларға жол бермеуге өз үлесіңізді қосыңыз. Белгі қалынған құрылғыларды тұрмыстық қалдықтармен бірге тастамаңыз. Өнімді жөргілікті қайта өндеу орталығына өткізіңіз немесе жөргілікті мекемеге хабарласыңыз.

Осы өнімнің өндірілген күні сериялық нөмірде көрсетілген, оның нөмірінің бірінші саны өндірілген жылдың соңғы санына, екінші және үшінші сандар аптаның реттік нөміріне сәйкес келеді. Мысалы, 14512345 сериялық нөмірі өнім 2021 жылдың қырық бесінші аптасында өндірілгенін білдіреді.

Өндіруші: Electrolux Appliances AB, St. Göransgatan 143, 105 45 Stockholm, Швеция.

Италияда жасалған.

[Non-Text]

......

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

[EMPTY]
