GT5O/V6 - суды жылыту GORENJE - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Су жылытқыш
Бренд	GORENJE
Модель	GT5O/V6
Бак көлемі	50 л
Қыздыру түрі	Электрлік, құрғақ ЖЭҚ (ТЭН) бар
Қуаты	2 кВт
Кернеу	220-240 В, 50 Гц
Энергия тұтыну сыныбы	C
Максималды қыздыру температурасы	75 °C
Қыздыру уақыты (ΔT=45°C)	Шамамен 2 сағат
Бак материалы	Эмаль жабындысы бар болат
Анод	Магнийлі
Коррозиядан қорғау	Иә
Қорғау дәрежесі (IP)	IP24
Орнату	Қабырғалық, тік
Өлшемдері (Биіктік×Ені×Тереңдігі)	850 × 400 × 400 мм
Салмағы	18 кг
Термостат	Реттелетін
Сақтандырғыш клапан	Жинақта
Қауіпсіздік тобы	Кіріктірілген
Қосу индикациясы	Жарықдиодты
Басқару	Механикалық
Ұсынылатын техникалық қызмет көрсету	Жыл сайынғы кірден тазарту және анодты ауыстыру

Жиі қойылатын сұрақтар - GT5O/V6 GORENJE

Gorenje GT5O/V6 су жылытқышын қалай орнату керек?

Орнатуды білікті маман жүргізуі керек. Су жылытқыш анкерлік болттардың көмегімен қабырғаға бекітіледі (жинақта). Су құбырына және электр желісіне қосылу пайдаланушы нұсқаулығындағы схема бойынша орындалады.

Максималды қыздыру температурасы қандай?

Максималды қыздыру температурасы 75 °C құрайды. Электр энергиясын үнемдеу және кірдің пайда болуын болдырмау үшін температураны 60 °C орнату ұсынылады.

Су жылытқышты кірден қаншалықты жиі тазарту керек?

Кірден тазартуды жылына кемінде бір рет жүргізу ұсынылады. Қатты су болса, жиірек. Тазарту үшін арнайы құралдарды пайдаланыңыз, нұсқаулықты орындаңыз.

Су жылытқыш суды қыздырмаса не істеу керек?

Электр энергиясының берілуін, термостатты және сақтандырғыш клапанды тексеріңіз. Мүмкін, қызып кетуден қорғау іске қосылған. Мәселе шешілмесе, қызмет көрсету орталығына хабарласыңыз.

Магнийлі анод не үшін қажет?

Магнийлі анод болат бакты коррозиядан қорғайды. Ол уақыт өте келе бұзылады, сондықтан оны жыл сайынғы техникалық қызмет көрсету кезінде әр 1-2 жылда ауыстыру қажет.

Су жылытқышты кәдімгі розеткаға қосуға бола ма?

Иә, қуаты 2 кВт су жылытқыш жерге тұйықталған стандартты 220 В розеткаға қосылады. Қорғаныс автоматы бар бөлек желіні пайдалану ұсынылады.

Үнемдеу үшін қандай температураны орнату керек?

Электр энергиясын үнемдеу және кірдің пайда болуын болдырмау үшін температураны 55-60 °C орнатыңыз. Бұл ыстық суды жайлы пайдалану үшін жеткілікті.

Су жылытқыштағы индикация нені білдіреді?

Жарықдиодты индикатор ЖЭҚ жұмыс істегенде (қыздыру) жанып тұрады. Егер индикатор жанбаса, электр қоректенуін немесе термостатты тексеріңіз.

Су жылытқышты сусыз пайдалануға бола ма?

Су жылытқышты сусыз қосуға мүлдем болмайды. Бұл ЖЭҚ-тың жанып кетуіне және құрылғының зақымдалуына әкеледі. Қосар алдында бактың толтырылғанына көз жеткізіңіз.

Су жылытқыштан суды қалай төгуге болады?

Су беруді жабыңыз, қысымды түсіру үшін ыстық су араластырғышын ашыңыз, содан кейін суды ағызу клапаны арқылы немесе сақтандырғыш клапанды бұрап алып төгіңіз. Пайдаланушы нұсқаулығын орындаңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GT5O/V6 GORENJE

Пайдалану жөніндегі құралы 10

⚠️ Осы аспапты тек 8 жастан асқан балалар және физикалық, сенсорлық және ақыл-есі шектеулі және тәжірибесі мен білімі жеткіліксіз түлғалар тек солардың қауіпсіздігіне жауап беретін адамның қарауымен ғана немесе содан аспапты қауіпсіз пайдалануға мүмкіндік беретін тиісті нұсқаулықтарын алғаннан кейін ғана пайдалана алады.
⚠️ Балаларға аспаппен ойнауға руксат етпеніз.
⚠️ Тазалауы мен техникалық қызмет көрсетуіне қолжетімділігі балалармен қараусыз жүргізілмеуі керек.
Жинакталуы өндірушінің нүсқаулықтарына сәйкес қолданыстағы нормалар мен ережелерін ұстана отырып білікті мамандармен жүргізілуі керек.
Жабык жүйедегі сумен жабдыктау жүйесіне қосылу үшін сужылытқыштың су жіберу құбырына, накты қысыммен салыстырғанда бактағы қысымның 0,1 МПа (1 бар) жоғарыға артуын ескертіп тұратын, накты қысымы 0,6 МПа (6 бар), 0,9 МПа (9 бар) немесе 1,0 МПа (10 бар) болатын (маркалау тақтайшасына қарСипаты) сақтандырғыш клапанын міндетті түрде орнату керек.
Су сақтандырғыш клапанының шығу саңылауынан тамшылауы мүмкін, сондықтан ол ауаның келуі үшін ашық қалуы керек.
Сақтандырғыш клапанының шығу саңылауы төмен бағытталуы керек және судың қатуын болдырмайтындай етіп орналасуы керек.
Сақтандырғыш клапанының дұрыс жұмыс істеуі үшін су тастарын жою және сақтандырғыш клапанның бұғатталып қалмағандығын бақылау мақсатында үнемі тексеру жүргізіп отыру керек.
Сужылытқышы мен сақтандырғыш клапаны ортасында бекіткіш клапанын орнатуға тыйым салынады, себебі ол сақтандырғыш клапанының жұмысын блоктайды!
Электр желісіне қосу алдында сужылытқышты міндетті түрде суға толтыру қажет!
⚠️ Термостаттың істен шығуы жағдайында сужылытқыш қосымша термосақтандырғышпен жабдықталған. Термостат істен шыққан уақытта қауіпсіздік стандарттарына сай сужылытқыштағы су температурасы 130 °C -ке дейін жетуі мүмкін. Су құбырлары жүйесін монтаждау барысында жоғарыда көрсетілген шамадан тыс температура салмағын міндettі түрде есепке алу керек.
⚠️ Сужылытқышты электр желісінен ажыратқан жағдайда, қатып қалуды болдырмау үшін, бактағы барлық суды төгіп тастау қажет.
Жылу насосының ыктимал ақаулықтарын өздігінен кетіруге тырыспауды, олар туралы жақын жердегі уәкілетті сервистік орталығына хабарлауды өтінеміз.

Өндірілген өнімдер экологиялық таза компоненттерден құралған, жарамдылық қызметтін мерзімінің өтеуі кезеніндегі, қауіпсіз түрде бөлшектеу және қайта жасап шығаруға қолайлы. Материалдарды қайта жасап шығару кезеніндегі, қалдықтарды қыскарту және бастапқы материалдардын өнімділіқ қажеттерін азайту (мысалы металдар), энергиялық қуатты көп мөлшерде қажет ететін және эмиссиялық зиянды заттектерді азайту. Сонымен қатар, өнімдерді қайта өндеу арқылы табиғи ресурстардың шығыны, пластикалық қалдықтар және метал қалдықтары өндірістік үдерісте қайта пайдалануға жарамды. Қалдықтарды кәдеге жарату толығырақ ақпараттарды аймақтық орталықтарда немесе өнімді өнімді сатқан сатушылар, арқылы білуге болады.

Курметті Сатып алушы, біздің бүйымымызды сатып алғаныңыз үшін Сізге алғысымызды білдіреміз.

СУЖЫЛЫТКЫШТЫ ОРНАТУ ЖЭНЕ АЛГАШКЫ РЕТ ПАЙДАЛАНАР АЛДЫНДА НУСКАУЛЫКТЫ МУКИЯТ ОҚЫП ШЫFLOWЫНЫЗДЫ ОТИНЕМІЗ.

Сужылытқыш қолданыстағы стандарттарға сәйкес әзірленген, сынақталған және сондай-ақ сақтандырғыш сертификаты және электрмагниттік сыйысымдылық сертификаты бар. Аппараттың негізгі сипаттамалары біріктіру шлангаларының арасындағы бар деректер кестесінде көрсетілген. Оны электржелісі мен су құбырына қосуды тек уәкілетті маман ғана орындай алады. Сондай-ақ ішкі жабдықтың сервистік қызмет көрсетуін, қаспағын кетіру, коррозияға қарсы қорғауыш анодын тексеру немесе ауыстыруды тек уәкілетті сервистік қызметі ғана жасай алады.

ЖИНАҚТАУ

Сужылытқышты мүздатпайтын жайға қоса, бірақ пайдалану орнынан алыс емес орнатыңыз. Қабырғаға бекіту накты диаметрі 5 мм. –ден кем болмайтын бұрама шегелер арқылы жүзеге асырылады.

Сіздің тұтынуыңызға қатысты қолжуғыштың үстінен құрастырылатын сужылытқышының үлгісі (GT 5 O, GT 10 O; GT 15 O) және қолжуғыштың астынан құрастырылатын үлгісінің (GT 5 U, GT 10 U; GT 15 U) арасында тандай аласыз.

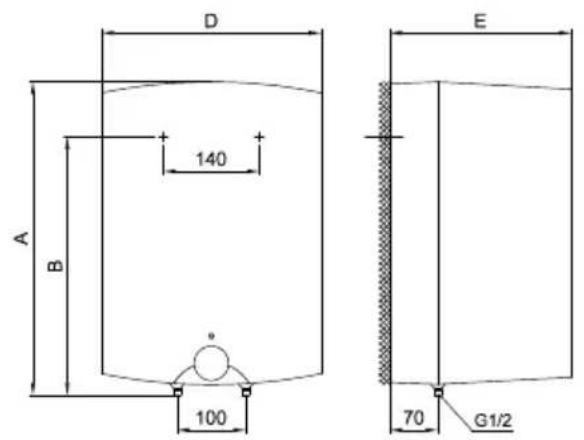

Жылытқыштың біріктірктіретін және жинақтайтын көлемдері [мм]

Колжуғыштың үстінен орындалуы

Колжуғыштың астынан орындалуы

	A	B	C	D	E
GT 5 O	396	270		256	260
GT 5 U	396		144	256	260
GT 10 O	500	398		350	265
GT 10 U	500		122	350	265
GT 15 O	500	398		350	310
GT 15 U	500		122	350	310

СУ КЪБЫРЫНА КОСЫЛУ

Суды жеткізу және бұру құбырлары әртүрлі түспен көрсетілген. Көк – суық су, қызыл – ыстық су.

Жылытқышты су құбырына екі тәсілмен қосуға болады. Қосудың қысымды (жабық) жүйесі бірнеше жерден судың тартылуын қамтамасыз етеді, ал қысымсыз (ашық) жүйесі – тек бір ғана жерден судың тартылуын қамтамасыз етеді. Қосудың тандалған жүйесіне қатысты тиісті қоспалауыш батареяларын орнату қажет.

Кысымды (жабык) косу жүйесінде суды тарту орындарына крысым теңестіргіші бар коспалауыш қолдану қажет. Қауіпсіздікті қамтамасыз ету мақсатында сужылытқыш жұмыс істеп тұрған уақытта су жіберу құбырына, накты крысыммен салыстырғанда крысымның 0,1 МПа (1 бар) жоғарыға артуын ескертіп тұратын сақтандырғыш клапанын немесе қауіпсіздік тобын орнату қажет. Сақтандырғыш клапанындағы шығару саңылауы ауа кіріп тұруы үшін үнемі ашық болуы тиіс. Жылыту барысында бактағы су крысымы сақтандырғыш клапанында белгіленген крысым шегіне дейін ғана көтеріледі. Су құбырына судың кері төгілуі қарастырылмағандықтан, сақтандырғыш клапанының шығару саңылауынан су тамшылауы мүмкін. Бұл суды су төгілетін тесікке, сақтандырғыш клапанының астына орнатылуы қажет сифон арқылы төгуге болады. Сақтандырғыш клапанының астына орнатылатын су төгу шлангісі тік және төменге қарай бағытталуы тиіс және оның қатып қалмауына жол берілмеуі тиіс.

Судың тамшылауын болдыртпау үшін, су жіберу кұбырына сужылытқыш

бакының көлемінің 5%-нан кем болмайтын көлемдегі кецейту багын орнату кажет.

Сақтандырғыш клапанының дұрыс жұмыс істеуін қамтамасыз ету үшін, қақтардан тазартуды және сақтандырғыш клапанның бұғатталып

қалмағандығын бақылауды қамтитын мерзімді тексерулерді жүзеге асыру қажет.

Тексеру барысында тутка күйін ауыстыру немесе сақтандырғыш клапанның сомындарын шешіп алу арқылы (клапан типіне қарай) оны ашу қажет. Мұнымен бірге сақтандырғыш клапанындағы шығару саңылауынан су шығуы қажет, бұл оның дұрыс жұмыс істеп түрғандығының белгісі болады.

Кысымсыз (ашык) косу жүйесінде сужылытқыштың су жіберіліп тұратын орнына жүйеде су болмай қалған жағдайда, бактағы судың ағып кетүінің алдын-алатын кері клапан орнату қажет. Мұндай косу жүйесі барысында тек қана ағынды қоспалауыштарды монтаждауға жол беріледі. Жылыту барысында

сужылытқыштағы су көлемі артады, мұнымен қатар су қоспалауыш құбырынан тамшылап тұруы мүмкін. Судың тамшылауын болдыртпау үшін,

коспалауштағы кранды қатты бұраудың қажеті жоқ, себебі бүл әрекет тек қоспалауштың зақымдануына әкеліп соғуы мүмкін.

Ашык (ағын) жүйесі

Колжуғыштың үстінен орындалуы

Колжуғыштың астынан орындалуы

Жабык (жинактау) жүйесі

Колжуғыштың үстінен орындалуы

Колжуғыштың астынан орындалуы

Аңыз:

1 - Сактандырғыш вентилі
2 - Кайтарылмайтын вентиль
3 - Сынактау вентилі
4 - Кысымның редукциялық вентилі
5 - Бекіту вентилі
6 - Сынактау кондыруы
7 - Ағын қоспалауыш краны – Қолжуғыш үстінен.

7а - Ағын қоспалауыш краны – қолжуғыш астынан

8 - Ағынға жалғануы бар құйғыш

H - Суык су

Т - Жылы су

Жылыту элементі мен сактандырғыш клапаны арасында жабу клапанын

орнатуға тыйым салынады, себебі ол сақтандырғыш клапанның жұмысын бұгаттайды!

Сужылыткышын су кубыры желісіне, егер желідегі крысымы номмнальдіден төмен болса, редукциондык клапанысыз косуға болады. Егер желідегі крысымы номинальдіден жоғары болса, редукциондык клапанын пайдалану міндетті.

Электр желісіне қосу алдында сужылытқышты міндетті түрде суға толтыру қажет.

Алғашқы рет толтыру барысында қоспалауыштағы ыстық судың кранын ашыңыз. Су қоспалауыш ауасынан су аға бастаған кезде бак толады.

ЭЛЕКТРЖЕЛІСІНЕ КОСУ

Су жылытқыш электржелісіне электрикалық кабельдік штепсель арқылы қосылады.

Электр желісіне қосылу үшін, жаңа немесе ұзын кабельді қолдану қажет, кабель жүргізу, кабель сымдарын клеммаға қыстыру. Бүл жағдайда, сужылытқышты электжелісінен сөндіру қажет. Су жылытқышты электржелісіне қосу әрекет ететін тәртінтері монтаждау электр қондырғыларына сәйкес болуы.

Сужылытқыш пен электржелісі үлтық монтаждау стандарттар мен электржелілік қондырғылары қарастырылған, оның желіден толық сөндіруіне қамтамсыз етеді.

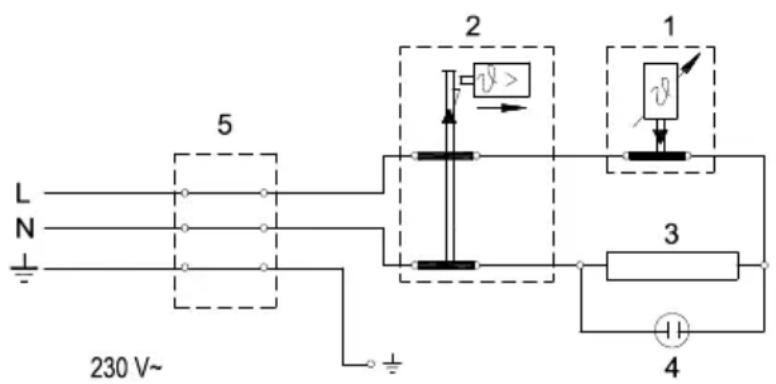

Аңыз:

1 - Термостат
2 - Жылу сактандырғышы
3 - Жылыткыш
4 - Бакылау лампышасы
5 - Клемма

L - Фазалык өткізгіші
N - Бейтарап өткізгіші
÷ - Корғауыш өткізгіші

Электр тізбесінің схемасы

НАЗАР АУДАРЫНЫЗ: Кез-келген күтім, жөндеу және тазарту жқмыстарын орындамас бұрын, міндетті түрде сужылытқышты электр желісінен ажыратыңыз! Барлық әрекеттерді тиісті біліктіліkke ие мамандар атқаруы тиіс!

ПАЙДАЛАНУ ЖЭНЕ ТЕХҚЫЗМЕТ ҚӨРСЕТУ

Су кубыры мен электр желісіне косканнан кейін сужылытқышы пайдалануға дайын болады. Корғауш қақпағының алдыңғы бетінде орналасқан

термостаттың түтқасын айналдырумен 25 °C, " ⚙" калпы және 75 °C, " ●" калпы арасында судың калаған температурасын тандайсыз.

Түткасын "е" каппына күйге келтіру ұсынылады. Осындай күйге келтіру неғүрлым ұнемді, осындай күйге келтіру барысында судың температурасы шамамен 55°C болады, су тасының бөлінуі және жылу жоғалтуы жоғарғы температураға күйге келтіру барысындағыға қарағанда аз болады. Сақтандыру салдарынан сужылытқышта судың кез келген максимальді температурасын мына әрекет бойынша орнатуға болады:

a) бурағышты 1 тесікке орнату және кедергі қақпа түймегішті жою 2, b) Шектегіш түймегіштегі 3 қалаған температураны орнату,

C: 35° C

B: 45 °C

A: 55 °C

O: 75 °C

с) Кері түймегішті 2 өзінің сыртқы қақпасына орнату.

Электр жылытқыштың жұмысы өзіндік қадағалау лампасы көрсетіледі, егерде сужылытқышта арнацы бекітілген температураға дейін қызбаған жағдайда немесе оның толық сөндірмеуіне байланысты. Сужылытқышты аса көп пайдаланбаған жағдайда, суды мүздатуды алдын алу, сонымен қатар, өзіндік *желісіне қондыру қажет.

Осы атап айтылған күйге келтірілген сужылытқыш өзіндік су температурасын шамамен 9 °С қамтамасыз ету. Сужылытқышты электжелісінен ажыратқан жағдайда, сақтық шараларға байланысты судың қатуына байланысты, суды шайып тастау қажет. Ағызушы су құйылысы кезеніндегі сужылытқыш орнатылған құбыр /су құйылысы арқылы қосылады. Ішкі жақтағы сужылытқышты кір жуғыш ерітіндісімен тазалау.

Турақты техникалық байқау жүргізу арқылы, сужылытқыштың ұзақ және үздіксіз жұмыс істеуіне өзіндік септігін тигізеді. Бактің коррозияға ұшыраған жағдайда байланысты барлық белгіленген техникалық тексерулер кезеніндегі тозығы жеткен қорғаныш анодын кепілдеме беріледі. Техникалық байқау және оның аралығы 36 айдан кем болмау қажет.

Техникалық байқау тіркелген қызметтік орталықта орындалуы қажет, оның кепілдемелік талонда өнімді бекітуге құқылы. Техникалық байқау кезеніндегі маманы, қорғаныш антикоррозиялық жағдайын тексерістен өткізу және қажет болған жағдайда жиналып қалған әктасты жою, оның сапасына қарамастан, қолданылған судын қысымы мен сужылытқыштың ішкі беттері. Техникалық сервистік орталықтағы маманы, сіздің қолданылған сужылытқышты тексеру кезеніндегі жағдайы, өзіндік ұсыныстарын мен келесі техникалық байқау жүргізу туралы мәлімет беру.

Сужылытқышындағы ықтимал ақаулықтарды өздеріңіз жөндемей, ол туралы уәкілетті жөндеу қызметін хабардар етуді сураймыз.

Түрі		GT 5 O	GT 5 U	GT 10 O	GT 10 U	GT 15 O	GT 15 U
Көлемі	[л]	5	5	10	10	15	15
Номинальді крысымы	[МПа (бар)]	0,6 (6) / 0,9 (9) / 1,0 (10)
Салмағы/сумен толтырылған	[кг]	6,8 / 11,8		8 / 18		11 / 26
Қазанның коррозияға қарсы қорғалуы		эмальданған / Мг анод
Жалғамалы қуаты	[Вт]	2000
Кернеу	[B~]	230
Қорғау класы		I
Қорғау дәрежесі		IP24
Жылыту уақыты 75 °C 1) дейін	[мин]	11		22		33
Аралас судың мөлшері 40 °C барысында	[л]	9		18		27
Электроэнергияны тұтыну 2)	[kВтч/ 24ч]	0,25		0,33		0,44
Қаптаманың аумақтық өлшемдері	[мм]	300x300x440		300x400x530		350x400x530

1) Суык судың су кубырынан 15°C кіріс температурасы барысында электр жылытқыш элементі бар сужылытқышының букіл көлемін жылыту уақыты.

2) Жылытқышта 65°C тұрақты температурасын устан тұру барысында және қоршаған ортаның 20°C температурасы барысында электрәнергияны тұтыну да өлшеулер EN 60379 бойынша жүргізілген.

ӨНДІРУШІ ҚұРЫЛғЫНЫН ЖұМЫС АТҚАРУЫНА ЕШ ӨСЕР ЕТПЕЙТІН ӨЗГЕРІСТЕРДІ ЕНГІЗУ ҚұҚЫЛЬНА ИЕ.

Өндірушінің қолдану туралы нұсқаулық http://www.gorenje.com веб-сайтта қол жетімді.
