Өнім түрі	Ауа кондиционері
Бренд	Gorenje
Модель	KAM 24 F0 PHH
Салқындату қуаты (кВт)	2.5
Жылыту қуаты (кВт)	2.8
Қуат көзі	230 V / 50 Hz
Өлшемдері (ішкі блок) (Е x Б x Т)	800 x 290 x 200 mm
Өлшемдері (сыртқы блок) (Е x Б x Т)	700 x 550 x 250 mm
Салмағы (ішкі блок)	10 kg
Салмағы (сыртқы блок)	25 kg
Энергия тиімділігі класы	A
Салқындатқыш	R32
Ауа ағынының жылдамдығы (макс)	600 m³/h
Шу деңгейі (ішкі)	45 dB(A)
Шу деңгейі (сыртқы)	55 dB(A)
Функциялар	Салқындату, Жылыту, Ылғалсыздандыру, Желдеткіш, Авто режим
Қашықтан басқару пульті	Иә (Инфрақызыл)
Таймер	24 сағаттық бағдарламаланатын
Сүзгі түрі	Жуылатын, Антибактериалды
Күтім	Сүзгіні 2-4 апта сайын тазалаңыз, жыл сайынғы кәсіби тексеру
Қауіпсіздік функциялары	Автоқайта іске қосу, қызып кетуден қорғау, балалардан қорғау
Қосалқы бөлшектердің қолжетімділігі	Сүзгілер, пульт, желдеткіш қозғалтқышы қызмет көрсету орталықтары арқылы қолжетімді
Кепілдік	2 жыл (бөлшектер және жұмыс)

Жиі қойылатын сұрақтар - KAM 24 F0 PHH GORENJE

Сүзгіні қаншалықты жиі тазалауым керек?

Қалыпты пайдалану кезінде сүзгіні 2-4 апта сайын тазалаңыз. Шаңды жағдайларда жиірек.

E4 қате коды нені білдіреді?

E4 қате коды ішкі және сыртқы блоктар арасындағы байланыс ақауын көрсетеді. Қосылымдарды тексеріп, қайта іске қосыңыз.

Қыста ауа кондиционерін пайдалануға бола ма?

Иә, бұл үлгіде -15°C-қа дейінгі температураға жарамды жылыту функциясы бар.

Қашықтан басқару пультін қалай қалпына келтіруге болады?

Батареяларды алыңыз, кез келген түймені 5 секунд басып, содан кейін батареяларды қайта салыңыз. Пульт қалпына келеді.

Бұл құрылғы үшін ұсынылатын бөлме мөлшері қандай?

Құрылғы төбенің биіктігі 2,5-3 м болатын 25-30 м² дейінгі бөлмелерге жарамды.

Балалардан қорғауды қалай іске қосуға болады?

3 секунд бойы Режим және Желдеткіш түймелерін бір мезгілде басып тұрыңыз. Құлып белгішесі пайда болады.

Құрылғыда ылғалсыздандыру режимі бар ма?

Иә, салқындатпай ылғалдылықты азайту үшін қашықтан басқару пультінде Құрғату режимін таңдаңыз.

Орнату құбырының ұзындығы қанша?

Стандартты құбыр ұзындығы 3 метр. Қосымша салқындатқышпен 15 метрге дейін.

Үлгі нөмірін қайдан табуға болады?

Үлгі нөмірі ішкі блоктың бүйіріндегі рейтинг тақтайшасында және пайдалану нұсқаулығында орналасқан.

Ол қандай салқындатқышты пайдаланады?

Бұл құрылғы экологиялық таза және тиімді R32 салқындатқышын пайдаланады.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ KAM 24 F0 PHH GORENJE

• Пайдаланар алдында осы пайдаланушы нускауын окып шығыңыз.
- Нускауды болашакта қолдану үшін сенімді жерде сақтаңыз.

KAS21NF1N

KAS21ZN

KAS26NF1N

KAS26ZN

KAS35NF1N

KAS35ZN

Мазмуны

Қашықтан басқару пультінің техникалық сипаттамалары ....3

Жумыс сипаттамалары....3

Қашықтан басқару пульті түймелерінің қызметтері....3

Дисплейдегі индикаторлар....6

Қашықтан басқару пультін пайдалану....7

Қашықтан басқару пультінің техникалық сипаттамалары

Улгі R51M/(C)E, R51M/BG(C)	E, RG51M2/(C)E,RG51A/(C)E, RG51M3/(C)E, RG51M3/BG(C)E,RG51M8/(C)E,RG51M9/(C)E, RG51M/BGE-IN
Нактылы кернеуі	3,0 В / күрғақ сілтілік батареялар AAA,LR03 x 2)
ОП сәуле шығарусигналының төменгі кернеуі	2,0 В
Сигнал беру қашықтығы	8 м (3,0 В кернеуде = 11 м)
Қоршаған орта -5–60 °C

Жумыстык сипаттамалары

1. Жұмыс режимдері: AUTO (ABTO), COOL (САЛҚЫНДАТУ), DRY (ЫЛГАЛДЫ ЖОЮ), HEAT (ЖЫЛЬТУ) (тек салқындатуға арналған үлгілерінен басқасында) және FAN (ЖЕЛДЕТКІШ ЖұМЫСЫ).
2. Таймердің 24 сағаттық қызметі.
3. Бөлме температурасын орнату диапазоны: 17\~30 °C.
4. СК-дисплейінің жарық беруі (R51M(3)/BG(C)E үлгілері үшін қол жетімді).

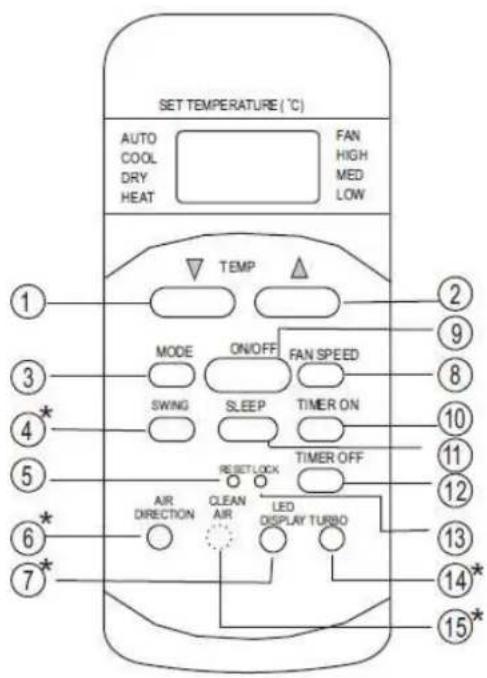

Қашықтан басқару пульті түймелерінің қызметтері

1. TEMP (ТЕМПЕРАТУРА) (▼ / -) түймесі. Бөлме температурасының мәнін азайту үшін осы түймені басыңыз.
2. Жоғары қарай нұскары бар түйме (▲ / +). Бөлме температурасының мәнін көбейту үшін осы түймені басыңыз
3. РЕЖИМ таңдау түймесі. Осы түймені әр басқан сайын жұмыс режимі нұскар бағытында өзгереді:

▲НАЗАР АУДАРЫНЫЗ!

Тек салкындатуға арналған үлгілерде жылыту режимі қолжетімсіз.

1. SWING (AYA AFBINBYHbIb BAFBITbIH 03GEPTY) түймесі.
   Жалюздердің бағытының автоматты түрде өзгеруін іске қосу немесе өшіру үшін осы түймені басыңыз.
2. RESET (БАСТАПКЫ БАПТАУЛАРГА ОРАЛУ) түймесі. Егер
   батырылған RESET (БАСТАПҚЫ БАПТАУЛАР FHA ОРАЛУ) түймесін басатын болса, барлық ағымдағы баптаулар жойылады және пультте бастапқы баптаулар жаңартылады.
3. AIR DIRECTION АЙНАЛЫМЫНЫН бесігі бұрышын өзгерту үшін осы батырманы басыңыз.
4. LED DISPLAY (LED-ДИСПЛЕЙ) түймесі. Ішкі блоктағы дисплейді іске қосу немесе өшіру (кейбір үлгілерінде қолжетімді) үшін осы түймені басыңыз.
5. FAN SPEED (ЖЕЛДЕТКІШТИН ЖУМЫС ІСТЕУ ЖЫЛДАМДЫFЫ)

индикаторы. Желдеткіштің қалаған жұмыс істеу жылдамдығын (авто- төмен-орташа-жоғары) тандау үшін, FAN SPEED (ЖЕЛДЕТКІШТИН, ЖУМЫС ICTЕУ ЖЫЛДАМДЫFЫ) түймесін басыңыз.

1. ON/OFF (КОСУ/ӨШІРУ) түймесі. Салқындатқышты іске қосу үшін осы түймені басыңыз. Оны өшіру үшін, тағы бір рет басыңыз.

2. TIMER ON (ТАЙМЕРДІ ІСКЕ ҚОСУ) түймесі. Автоматты түрде қосылу режиміне ауысу үшін, осы түймені басыңыз. Әр басқан сайын таймердің мәні 30 минутқа артады. Егер уақыт 10:00-ге қойылған болса, әр басқан сайын ол 60 минутқа артатын болады. Таймер бағдарламасын болдырмау үшін, автоматты іске қосылу уақыты үшін 0:00 мәнін қойыңыз.

3. SLEEP (¥ЙҚЫ) / FRESH (ТАЗА АУА) түймесі. «¥ЙҚЫ» қызметін іске қосу және өшіру.

4. TIMER OFF (ТАЙМЕРДІ ӨШІРУ) түймесі. Автоматты түрде өшіру режиміне ауысу үшін, осы түймені басыңыз. Әр басқан сайын таймердің мәні 30 минутқа артады. Егер уақыт 10:00-ге қойылған болса, әр басқан сайын ол 60 минутқа артатын болады. Таймер бағдарламасын болдырмау үшін, автоматты іске қосылу уақыты үшін 0:00 мәнін қойыңыз.
5. LOCK (ОКШАУЛАУ) түймесі. Егер батырылған LOCK (ОКШАУЛАУ) түймесін басатын болса, барлық ағымдағы баптаулар окшауланады, ал қашықтан басқару пультінің көмегімен тек ОКШАУЛАУ қызметін пайдалануға болады. LOCK (ОКШАУЛАУ) режимінен шығу үшін тағы бір рет басыңыз.
6. TURBO (ТУРБО) / SELF CLEAN (ӨЗІН-ӨЗІ ТАЗАЛАУ) түймесі. TURBO (ТУРБО) қызметін іске қосу және өшіру.
7. CLEAN AIR (таза ауа) түймесі. Осы батырманы басыңыз кезде, ионизатор немесе плазма шан (Улгілер байланысты) жанады.

Дисплейдегі индикаторлар

ЖУМЫС РЕЖИМИ индикаторы. Егер MODE (РЕЖИМ) түймесін басатын болсаңыз, дисплейде ағымдағы жұмыс режимі — AUTO (АВТО), COOL (САЛҚЫНДАТУ), DRY (ЫЛГАЛДЫ ЖОЮ), HEAT (ЖЫЛЬТУ), FAN (ЖЕЛДЕТКІШТИН ЖУМЫС ІСТЕУІ) бейнеленетін болады.

БЕРУ индикаторы. Кашыктан баскару пульті ішкі блокка сигналдарды бергенде, индикатор бір рет жыпылыктайды.

САНДЫК ДИСПЛЕЙ аймағы. Бүл аймақта қойылған температура, сонымен қатар eger TIMER (ТАЙМЕР) режимі іске қосылған болса, ON (ҚОСУ) және OFF (ӨШІРУ) параметрлері бейнеленеді.

ON/OFF (КОСУ/ӨШІРУ) индикаторы. Бул символ блоктың қашықтан басқару пультінің көмегімен қосылған кезінде пайда болады, және блок өшкенде жоғалады.

Желдеткіштің жұмыс жылдамдығының дисплейі. Желдеткіштің тандап алынған жұмыс жылдамдығының бейнеленуі.

ТАЙМЕР ДИСПЛЕЙІНІН индикаторы. TIMER ON (ТАЙМЕРДІ ЙСКЕ КОСУ), TIMER OFF (ТАЙМЕРДІ ӨШІРУ), TIMER ON-OFF (ТАЙМЕРДІ КОСУ-ӨШІРУ).

ОКШАУЛАУ индикаторы. Егер LOCK (ОКШАУЛАУ) түймесін басатын болса, ОКШАУЛАУ дисплейі бейнеленеді.

ECKEPTY

Суретте таныстыру максатында бірден барлық индикаторлар бейнеленген. Жұмыс істеу кезінде тек тиісті қызметтердің таңбалары бейнеленеді.

Қашықтан басқару пультін пайдалану

Батареяларды салу және ауыстыру

Қашықтан басқару пультінің жұмыс істеуі үшін екі құрғақ сілтілік AAA(LR03 x 2) батареялары керек.

1. Батареяларға арналған бөліктің пластикалық қақпағын алу үшін, оны басыңыз, батареяларды + / - белгілеулеріне сійкес салыңыз және қақпақты орнына бекітіңіз.
2. Пайдаланылған батареяларды осыған ұқсас тәсілмен ауыстырыңыз.

ECKEPTY

1. Екі түрлі батареялар қолданбаңыз. Бүл қашықтан басқару пультінің жұмысына әсерін тигізуі мүмкін.
2. Егер сіз пультті узак уақыт бойы пайдаланбайтын болсаңыз, одан батареяларды алып қойыңыз. Батареялардың пульттің ішінде ағып кетуі оның бүлінуіне әкеп соғуы мүмкін.
3. Батареялардың жұмыс істеуінің орташа ұзактығы — қалыпты режимде 6 ай пайдалануға дейін.
4. Егер қашықтан басқару пультінің түймелерін басқан кезде, сіз ішкі блоктың дыбыстық сигналдарын естімесеңіз, батареяларын ауыстырыңыз.
5. Батареяларды арнайы контейнерге тастаңыз.

AUTO (ABTO) режимі

Корек кезін іске қосыңыз. Ішкі блок дисплейінде ЖУМЫС индикаторы жыпылыктай бастайды.

1. AUTO (ABTO) режимін таңдау үшін MODE (РЕЖИМ) түймесін пайдаланыңыз.
2. Бөлмеде қалаған температураны орнату үшін, ТЕМР (ТЕМПЕРАТУРА) түймесін басыңыз. Температура үшін 17-ден 30 °С-қа дейінгі мәнді қоюға болады.
3. Салқындатқышты өшіру үшін, ON/OFF (ҚОСУ/ӨШІРУ) түймесін басыңыз.

ECKEPTY

AUTO (ABTO) режимінде салқындатқыш бөлме температурасы мен қашықтан басқару пультінде қойылған температура арасындағы айырмашылықты анықтайды, содан кейін тиісті режимді таңдайды: COOL (САЛҚЫНДАТУ), FAN (ЖЕЛДЕТКІШ ЖЎМЫСЫ) немесе HEАТ (ЖЫЛЬТУ). AUTO (ABTO) режимінде желдеткіштің жұмыс жылдамдығын өзгертуге болмайды. Ол автоматты түрде бақыланады. Егер сізге AUTO (ABTO) режимі жарамайтын болса, қажетті режимді қолдан таңдауға болады.

COOL (САЛКЫНДАТУ) / НЕАТ (ЖЫЛЫТУ) (тек салқындатуға арналған вердің басқасында) және

Блоктың электр желісіне қосылғанына көз жеткізіңіз.

1. MODE (РЕЖИМ) түймесін басыңыз және COOL (САЛҚЫНДАТУ), НЕАТ (ЖЫЛЬТУ) немесе FAN (ЖЕЛДЕТКІШТІН ЖЎМЫС ІСТЕУІ) режимін танданыз.
2. 17-ден 30 °C-ка дейінгі диапазондағы керекті температураны қою үшін, жоғары және төмен нұскарлары бар түймелерді басыңыз.
3. ABTO, ЖОГАРЫ, ОРТАША немесе ТӨМЕН мәнді тандау үшін, FAN SPEED (ЖЕЛДЕТКІШТІН ЖУМЫС ЖЫЛДАМДЫГЫ) түймесін басыңыз.
4. Салқындатқышты іске қосу үшін, ON/OFF (ҚОСУ/ӨШІРУ) түймесін басыңыз.

ECKEPTY

FAN (ЖЕЛДЕТКІШТИН ЖУМЫС ІСТЕУІ) режимінде температураны баскаруга болмайды. Бул режимде тек 1, 3 және 4 кадамдарын орынданыз.

Блоктың электр желісіне қосылғанына көз жеткізіңіз.

1. DRY (ЫЛФАЛДЫ ЖОЮ) режимін тандау ушін MODE (РЕЖИМ) түймесін пайдаланыңыз.
2. Бөлмеде қалаған 17-ден 30 °C-қа дейінгі диапазондағы температураны орнату үшін, TEMP (ТЕМПЕРАТУРА) түймесін басыңыз.
3. Салкындаткышты өшіру үшін, ON/OFF (КОСУ/ӨШІРУ) түймесін басыңыз.

Ескерту

Ылғалды жою режимінде желдеткіштің жұмыс жылдамдығын өзгертуге болмайды. Ол автоматты түрде бақыланады.

ТАЙМЕРДІ пайдалану

Автоматты түрде іске қосылу уақытын тандау үшін, TIMER ON (ТАЙМЕР ҚОС.), немесе автоматты түрде өшірілу уақытын тандау үшін, TIMER OFF (ТАЙМЕР ӨШІР.) түймесін басыңыз.

1. TIMER ON (ТАЙМЕР КОС) түймесін басыңыз. Кашықтан басқару пультінің дисплейінде TIMER ON (ТАЙМЕР КОС.) мәні, ал САНДЫҚ ДИСПЛЕЙ аймағында - соңғы қойылған жұмыстың басталу уақыты мен «h» символы бейнеленеді. Енді жұмыстың БАСТАЛУ уақытын жоюға болады.
2. Калаған жұмыстың басталу уақытын қою үшін, TIMER ON (ТАЙМЕР ҚОС.) тағы басыңыз.
3. TIMER ON (ТАЙМЕР КОС.) параметрін баптаған соң, қашықтан басқару пультінің салқындатқышқа сигнал беруіне дейін жарты секунд өтеді. Шамамен 2 секундтан соң «ħ» символы жоғалады, ал сандық дисплейде қойылған температура қайтадан пайда болады.

TIMER OFF (ТАЙМЕР ОШИР.).

1. TIMER OFF (ТАЙМЕР ӨШІР.) түймесін басыңыз. Кашықтан басқару пультінің дисплейінде TIMER OFF (ТАЙМЕР ӨШІР.) мәні, ал САНДЫҚ ДИСПЛЕЙ аймағында - соңғы қойылған жұмыстың аяқталу уақыты мен «h» символы бейнеленеді. Енді жұмыстың АЯҚТАЛУ уақытын жоюға болады.
2. Калаған жұмыстың аяқталу уақытын қою үшін, TIMER OFF (ТАЙМЕР ӨШІР.) тағы басыңыз. TIMER OFF (ТАЙМЕР ӨШІР.) параметрін баптаған сөң, қашықтан басқару пультінің салқындатқышқа сигнал беруіне дейін жарты секунд өтеді. Шамамен 2 секундтан сөң «h» символы жоғалады, ал сандық дисплейде қойылған температура қайтадан пайда болады.

⚠️ECKEРТУ. Белгіленген уақыт шамаланған болып табылады. Бүл сіздің бастау уақытын ұзартып қоятыныңызды білдіреді.

⚠️Назар аударыңыз!

• Егер перделер немесе баска заттар қашықтан басқару пультінің ішкі блокқа сигнал беруіне кедергі келтіретін болса, салқындатқыш жұмыс істемейді.
• Кашыктан баскару пультіне сұйықтықтың кіріп кетуінен сақтаныңыз. Кашыктан баскару пультіне тікелей күн сәулесінің түсуін, сонымен қатар жылулық әсер етуді болдырмаңыз.
• Егер ішкі блоктың инфрақызыл сигнал қабылдағышына тікелей күн сәулесі түсетін болса, салқындатқыштың жұмысы бұзылуы мүмкін. Күн сәулесінің қабылдағышқа түсуінен сақтаныңыз.
• Егер баска электр аспаптары қашықтан басқару пультіне әсер ететін болса, авторландырылған сервис орталығына хабарласыңыз.
