製品タイプ	船舶用レーダーディスプレイ
ブランド	フルノ
モデル	1845
画面サイズ	10.4インチカラーLCD
寸法（幅×高さ×奥行き）	324 mm x 264 mm x 110 mm
重量	4.8 kg
電源	10-40 VDC
消費電力	45 W
アンテナタイプ	オープンアレイまたはドーム（オプション）
範囲	最大36海里
送信周波数	Xバンド（9 GHz）
出力電力	4 kW
機能	ターゲット追跡、ガードゾーン、エコートレイル、AISオーバーレイ
インターフェース	NMEA 0183、Ethernet、USB
防水等級	IPX6（前面パネル）
動作温度	-15°C to +55°C
保管温度	-20°C to +60°C
メンテナンス	柔らかい湿った布で画面を拭いてください。溶剤は避けてください。
安全	クリーニング前に電源を切ってください。指定されたヒューズのみを使用してください。
交換部品と修理	正規のフルノサービスセンターに連絡してください。
一般情報	中小船舶向け設計。取扱説明書はPDFで入手可能。

よくある質問 - 1845 FURUNO

レーダーのレンジ設定方法は？

RANGEノブまたはキーパッドを使用して、0.125海里から36海里までの範囲を選択します。

ゲインの調整方法は？

GAINキーを押し、コントロールノブを回して海面および雨のクラッターレベルを設定します。

このレーダーにAISを接続できますか？

はい、NMEA 0183またはEthernetインターフェースを介してAISターゲットオーバーレイが可能です。

ガードゾーンの有効化方法は？

GUARDキーを押し、カーソルでゾーンの形状と範囲を定義します。

画面がフリーズした場合の対処法は？

ユニットの電源をオフにして再度オンにすることでリセットを行ってください。問題が解決しない場合は、サポートに連絡してください。

ディスプレイの掃除頻度は？

必要に応じて柔らかい湿った布で画面を拭いてください。研磨剤入りのクリーナーは避けてください。

明るさは変更できますか？

はい、DIMMERコントロールを使用して、昼間または夜間用に画面の明るさを調整できます。

必要な電源は？

本機は10-40 VDC（通常は12Vまたは24Vシステム）に対応しています。

ソフトウェアのアップデート方法は？

ソフトウェアのアップデートはフルノのウェブサイトで入手可能です。USBまたはSDカード経由で転送してください。

シリアル番号はどこにありますか？

シリアル番号は、電源コネクタ近くの背面パネルのラベルに記載されています。

使用説明書 1845 FURUNO

NAME OUTLINE Q'TYDESCRIPTION/CODE No.
ユニット UNIT

指示部	325309FURUNO133	RDP-152-*		1
DISPLAY UNIT		000-014-615-00	**

予備品 SPARE PARTS

予備品SPARE PARTS		SP03-12200	1
		000-086-965-00

付属品 ACCESSORIES

付属品		FP03-11601	1
ACCESSORIES		001-058-470-00

工事材料 INSTALLATION MATERIALS

ケーブル組品MJ CABLE ASSY.		MJ-A3SPF0017-050ZC	1
		000-157-995-10
工事材料 INSTALLATION MATERIALS		CP03-32901	1
		001-058-460-00

図書 DOCUMENT

ヒューズ変更のお願いNOTICE FOR FUSE REPLACEMENT		J39-60060-*	1
		000-807-986-1*
フラッシュマウント用型紙FLUSH MOUNTING TEMPLATE		G32-00802	1
		000-170-325-1*

コード番号末尾の[**]は、選択品の代表コードを表します。
CODE NUMBER ENDING WITH "**" INDICATES THE CODE NUMBER OF REPRESENTATIVE MATERIAL.

型式/コード番号が2段の場合、下段より上段に代わる過渡期品であり、どちらかが入っています。なお、品質は変わりません。

PACKING LIST

19AL-X-9852 -4 1/1

RSB-0071-057/J

NAME	OUTLINE	DESCRIPTION/CODE No.	Q'TY
ユニット UNIT
空中線部ANTENNA UNIT			1
		RSB-0071-057
		000-086-830-00 **
空中線部工材 ANTENNA UNIT INSTALLATION MATERIALS CP03-16901
EMCコアEMC CORE	6215		1
		E04SS251512
		000-144-673-00

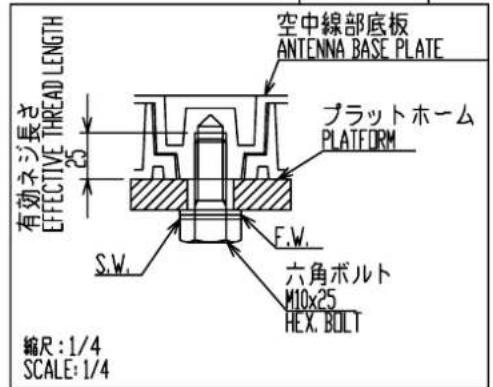

六角スリワリ ボルトHEX. BOLT (SLOTTED HEAD)	25φ10		4
		M10X25 SUS304
		000-162-883-10
ミガキ平座金FLAT WASHER	φ21		4
		M10 SUS304
		000-167-232-10
バネ座金SPRING WASHER	18		4
		M10 SUS304
		000-167-233-10

コード番号末尾の[**]は、選択品の代表コードを表します。

型式/コード番号が2段の場合、下段より上段に代わる過渡期品であり、どちらかが入っています。なお、品質は変わりません。

TWO TYPES AND CODES MAY BE LISTED FOR AN ITEM. THE LOWER PRODUCT MAY BE SHIPPED IN PLACE OF THE UPPER PRODUCT. QUALITY IS THE SAME.

(略図の寸法は、参考値です。DIMENSIONS IN DRAWING FOR REFERENCE ONLY.)

19AL-X-9852

FURUNO

CODE NO.	008-503-360-00	03FR-X-9401 -13
TYPE	CP03-18401	1/2

工事材料表INSTALLATION MATERIALS
番号NO.	名称NAME	略図OUTLINE	型名/規格DESCRIPTIONS		数量Q'TY	用途/備考REMARKS
1	シールワッシャSEAL WASHER		03-001-3002-0 ROHS		4
			CODE NO.	300-130-020-10
2	防蝕ゴムCORROSION-PROOF RUBBER MAT		03-142-3001-0 ROHS		1
			CODE NO.	100-275-580-10
3	キャップCAP		040-4010		4
			CODE NO.	000-164-929-10
4	バネ座金SPRING WASHER		M12 SUS304		4
			CODE NO.	000-167-397-10
5	ミガキマル平座金FLAT WASHER		M12 SUS304		4
			CODE NO.	000-167-446-10
6	六角ナット 1シュHEX. NUT		M12 SUS304		4
			CODE NO.	000-167-491-10
7	六角ボルト(全ボジ)HEX. BOLT		M12X60 SUS304		4
			CODE NO.	000-162-813-10
8	バネ座金SPRING WASHER		M6 SUS304		1
			CODE NO.	000-158-855-10
9	ミガキ平座金FLAT WASHER		M6 SUS304		3
			CODE NO.	000-158-854-10
10	六角ナット 1シュHEX. NUT		M6 SUS304		1
			CODE NO.	000-158-856-10

型式/コード番号が2段の場合、下段より上段に代わる過渡期品であり、どちらかが入っています。なお、品質は変わりません。

TWO TYPES AND CODES MAY BE LISTED FOR AN ITEM. THE LOWER PRODUCT MAY BE SHIPPED IN PLACE OF THE UPPER PRODUCT. QUALITY IS THE SAME.

(略図の寸法は、参考値です。 DIMENSIONS IN DRAWING FOR REFERENCE ONLY.)

FURUNO

CODE NO.	008-503-360-00	03FR-X-9401 -13
TYPE	CP03-18401	2/2

工事材料表INSTALLATION MATERIALS
番号NO.	名称NAME	略図OUTLINE	型名/規格DESCRIPTIONS		数量Q'TY	用途/備考REMARKS
11	六角ボルトHEX.BOLT				1
			M6X25 SUS304
			CODE NO.
				000-162-871-10
12	EMIコアEMI CORE				3
			RFC-13
			CODE NO.
				000-141-084-11
13	7-ス線GROUND WIRE				1
			RW-4747-1
			CODE NO.
				000-566-000-01

型式/コード番号が2段の場合、下段より上段に代わる過渡期品であり、どちらかが入っています。なお、品質は変わりません。

TWO TYPES AND CODES MAY BE LISTED FOR AN ITEM. THE LOWER PRODUCT MAY BE SHIPPED IN PLACE OF THE UPPER PRODUCT. QUALITY IS THE SAME.

(略図の寸法は、参考値です。 DIMENSIONS IN DRAWING FOR REFERENCE ONLY.)

FURUNO

CODE NO.		03HD-X-9402 -01/1
TYPE

工事材料表INSTALLATION MATERIALS		MODEL1835
番号NO.	名称NAME	略図OUTLINE	型名/規格DESCRIPTIONS		数量Q'TY	用途/備考REMARKS
1	ケーブル組品MJCABLE ASSY.				1	選択TO BE SELECT
			MJ-B24LPF0002-100+R
			CODE NO.
				000-138-972-12
2	ケーブル組品MJCABLE ASSY.				1	選択TO BE SELECT
			MJ-B24LPF0002-150+R
			CODE NO.
				000-138-970-12
3	ケーブル組品MJCABLE ASSY.				1	選択TO BE SELECT
			MJ-B24LPF0002-200+R
			CODE NO.
				000-138-974-12
4	ケーブル組品MJCABLE ASSY.				1	選択TO BE SELECT
			MJ-B24LPF0002-300+R
			CODE NO.
				000-138-973-12

型式/コード番号が2段の場合、下段より上段に代わる過渡期品であり、どちらかが入っています。なお、品質は変わりません。

TWO TYPES AND CODES MAY BE LISTED FOR AN ITEM. THE LOWER PRODUCT MAY BE SHIPPED IN PLACE OF THE UPPER PRODUCT. QUALITY IS THE SAME.

(略図の寸法は、参考値です。 DIMENSIONS IN DRAWING FOR REFERENCE ONLY.)

☆

FURUNO ELECTRIC CO., LTD.

03HD-X-9402

FURUNO

CODE NO.		03HD-X-9403 -01/1
TYPE

工事材料表INSTALLATION MATERIALS		MODEL1935/1945
番号NO.	名称NAME	略図OUTLINE	型名/規格DESCRIPTIONS		数量Q'TY	用途/備考REMARKS
1	ケーブル組品MJCABLE ASSY.				1	選択TO BE SELECT
			MJ-B24LPF0005-050+R
			CODE NO.
				000-143-736-12
2	ケーブル組品MJCABLE ASSY.				1	選択TO BE SELECT
			MJ-B24LPF0005-100+R
			CODE NO.
				000-140-434-12
3	ケーブル組品MJCABLE ASSY.				1	選択TO BE SELECT
			MJ-B24LPF0005-150+R
			CODE NO.
				000-140-435-12
4	ケーブル組品MJCABLE ASSY.				1	選択TO BE SELECT
			MJ-B24LPF0005-200+R
			CODE NO.
				000-140-436-12
5	ケーブル組品MJCABLE ASSY.				1	選択TO BE SELECT
			MJ-B24LPF0005-300+R
			CODE NO.
				000-140-437-12

型式/コード番号が2段の場合、下段より上段に代わる過渡期品であり、どちらかが入っています。なお、品質は変わりません。

TWO TYPES AND CODES MAY BE LISTED FOR AN ITEM. THE LOWER PRODUCT MAY BE SHIPPED IN PLACE OF THE UPPER PRODUCT. QUALITY IS THE SAME.

(略図の寸法は、参考値です。 DIMENSIONS IN DRAWING FOR REFERENCE ONLY.)

☆

FURUNO ELECTRIC CO., LTD.

03HD-X-9403

表1 TABLE 1

寸法区分(mm)DIMENSIONS	公差(mm)TOLERANCE
0±1.5	±1.5
50±2.5	±2.5
100±3	±3
500±4	±4

注記
指定外の寸法公差は表1による。
NOTE
TABLE 1 INDICATES TOLERANCE OF DIMENSIONS WHICH IS NOT SPECIFIED.

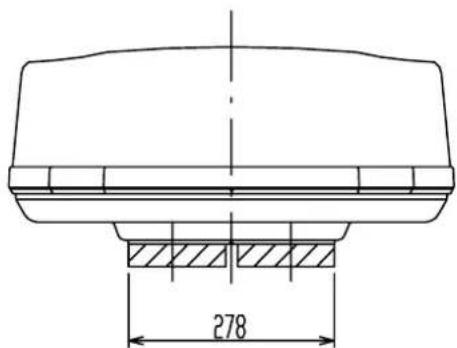

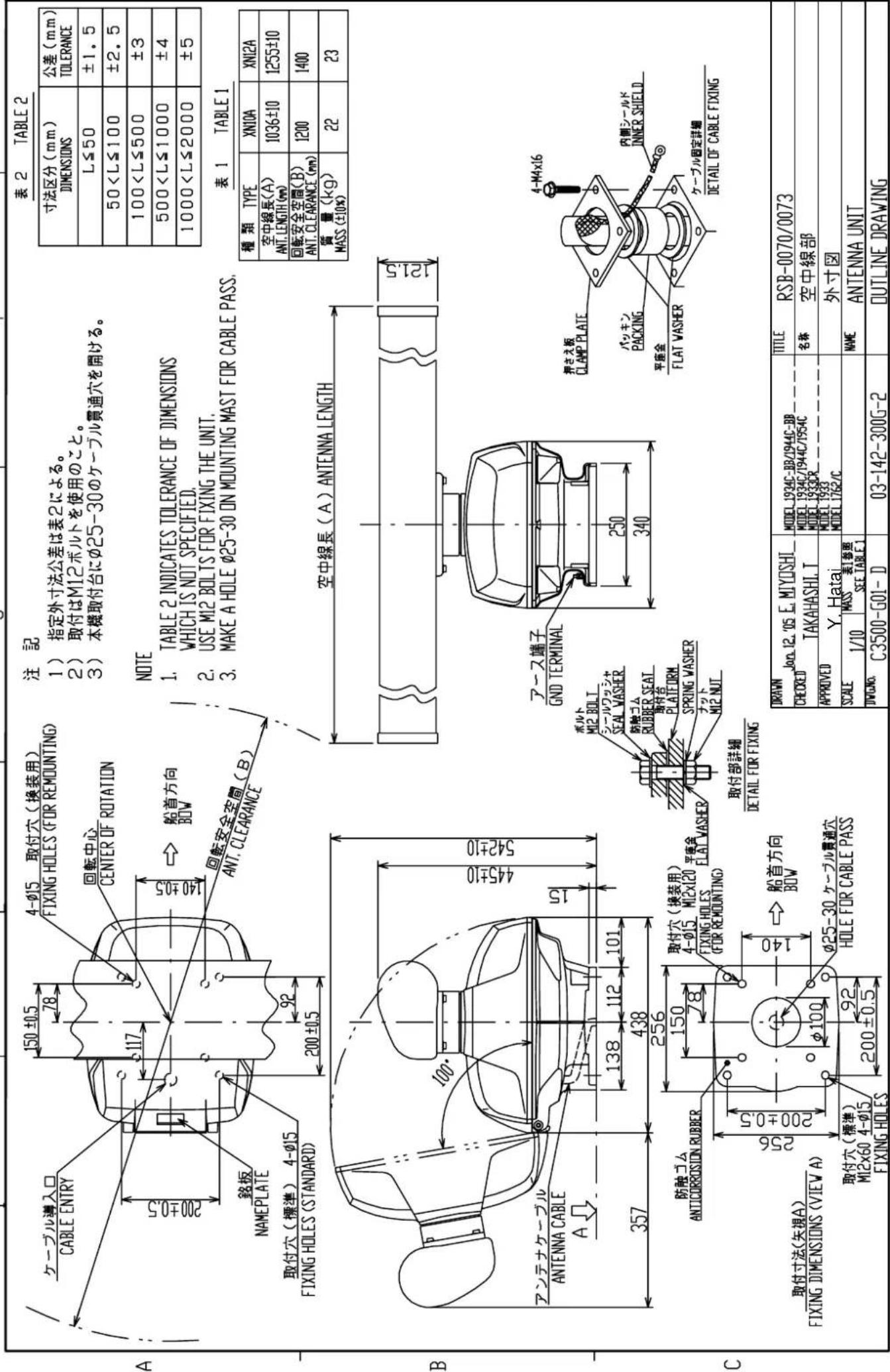

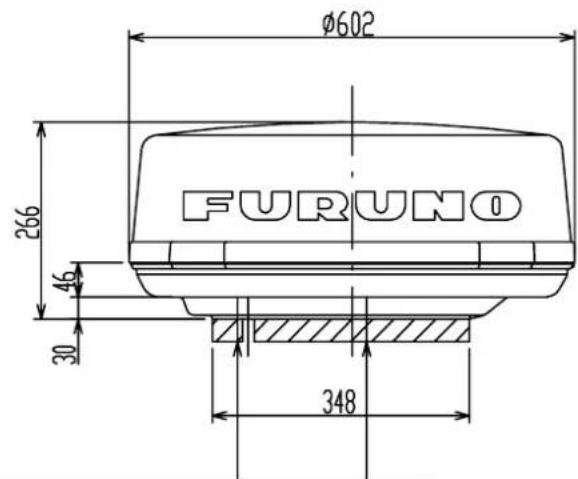

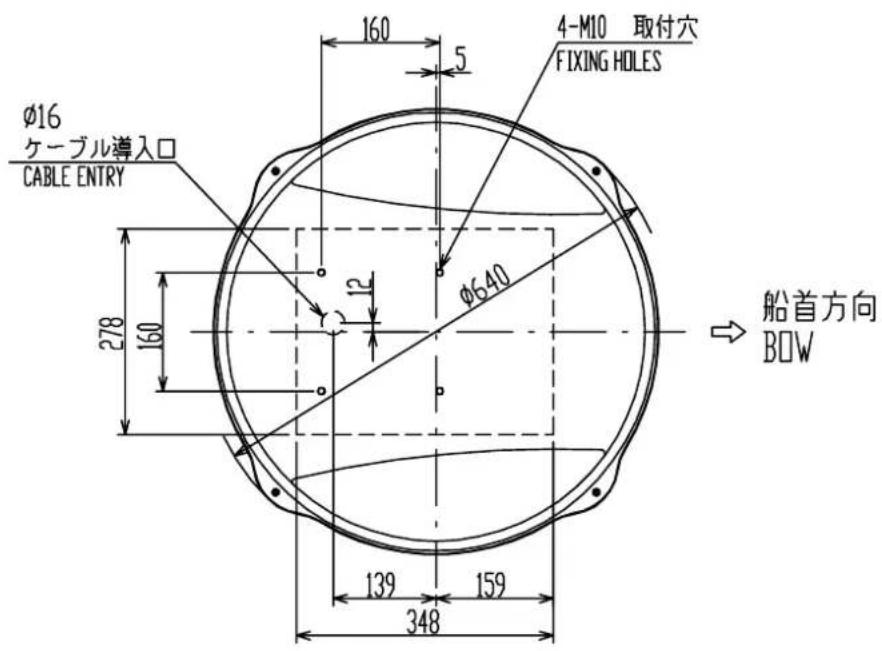

DRAWNFeb. 3, '05 - E. MIYDSHI -CHECKED TAKAHASHI, T		MODEL 1734CMODEL 1834C/1834C(-BB)	TITLE RSB-0071
			名称 空中線部
APPROVED Y. Hatai		RS-1000MODEL 1832	外寸図
SCALE 1/10	MASS ±10%8 kg		NAME ANTENNA UNIT
DWG.No. C3441-G01-G		03-136-6001-G2	OUTLINE DRAWING

表 1 TABLE 1

寸法区分(mm) DIMENSION	公差(mm) TOLERANCE
L≤50	±1.5
50±2.5	±2.5
100±3	±3

   注 記 1）指定外の寸法公差は表1による。 2）#印寸法は最小サービス空間寸法とする。 3) 取付用ネジはトラスタッピンネジ呼び径5×20を使用のこと。 4）装備ケーブルはサービス時、本体を前方に十分引出せるよう余裕を持たせること。 NOTE 1. TABLE 1 INDICATES TOLERANCE OF DIMENSIONS WHICH IS NOT SPECIFIED. 2. #: MINIMUM SERVICE CLEARANCE. 3. USE TAPPING SCREWS 5×20 FOR FIXING THE UNIT. 4. KEEP SUFFICIENT CABLE LENGTH BEHIND THE UNIT FOR MAINTENANCE.

DRAWN27/Jan/09 T. YAMASAKI				TITLE	MODEL 1835
CHECKED29/Jan/09 T. TAKENO				名称	船舶用レーダー
APPROVED5 / Feb / 09		R. Esumi		相互結線図
SCALE MASS	kg			NAME	MARINE RADAR
DWG. No.C3579-C01-B		REF. No. 03-176-6001-0		INTERCONNECTION DIAGRAM


DRAWN27/Jan/09 T. YAMASAKI				TITLE	MODEL 1935/1937/1945
CHECKED29/Jan/09 T. TAKENO				名称	船舶用レーダー
APPROVED5 / Feb / 09		R. Esumi		相互結線図
SCALE MASS	kg			NAME	MARINE RADAR
DWG. No.C3580-C01-B		REF. No. 03-176-6002-0		INTERCONNECTION DIAGRAM
