LVS-800 - ブレンダー ROLAND - 無料のユーザーマニュアル

製品タイプ	ビデオミキサー/スイッチャー
寸法	376.0 (W) x 315 (D) x 136 (H) mm
重量	4.3 kg
電源	Roland PSB-7U ACアダプター、消費電流2,200 mA
ビデオ入力	コンポジット(BNC) x6 (ch 1-6)、S-ビデオ(4ピンミニDIN) x4 (ch 5-8)、RGB(D-Sub 15ピン) x2 (PC1, PC2)

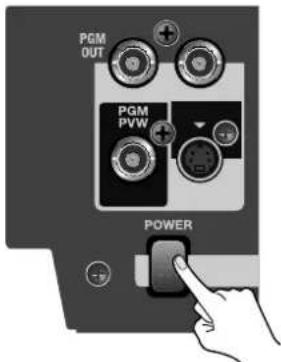

ビデオ出力	A/B MIX OUT: コンポジット(BNC) x2、S-ビデオ x1; PGM OUT: コンポジット(BNC) x2、S-ビデオ x1; MONITOR OUT: コンポジット(BNC) x8; A/B MIX PVW: コンポジット(BNC) x1; PGM PVW: コンポジット(BNC) x1
対応ビデオフォーマット	NTSCまたはPAL（切替可能）
対応コンピュータ解像度	640x480/120Hz、800x600/120Hz、832x624/75Hz、1024x768/80Hz、1152x864/75Hz、1152x870/75Hz、1280x1024/75Hz、1600x1200/60Hz
トランジション効果（A/Bミックス）	カット、ミックス、ハードエッジワイプ、ソフトエッジワイプ（複数パターン）
トランジション効果（DSK）	カット、ミックス
コンポジション効果	ピクチャー・イン・ピクチャー（4位置）、ダウンストリームキーヤー（ルミナンス/クロマキー）
リモートコントロール	MIDI（IN、OUT/THRU）、RS-232C（D-Sub 9ピン）
パネルプリセット	12ボタン（1-6、Shift+7-12）で設定の保存/呼出し
キーレベル調整	DSKキーレベル用ロータリーダイヤル
ビデオフェーダー	手動トランジション用Tバータイプ
AUTOトランジション	自動A/Bミックス用ボタン、時間調節可能（0〜4秒）
出力フェード	PGM OUTPUT FADEボタン、時間調節可能（0〜4秒）、色選択可能（黒/白）
メモリープロテクト	誤操作防止のオン/オフ設定
クリーニング	柔らかい乾いた布を使用。頑固な汚れには中性洗剤を薄めた水で湿らせた布。ベンジン、シンナー、アルコール、溶剤は絶対に使用しないでください。
安全機能	過電流保護、誤接続防止用コードフック、静電気放電用接地端子
付属品	ACアダプター（PSB-7U）、電源コード、RCA-BNC変換プラグ（x4）、取扱説明書

よくある質問 - LVS-800 ROLAND

LVS-800でNTSCとPALを切り替えるにはどうすればいいですか？

電源投入時にA/B MIXとDSKセクションの7/PC1ボタンを押したままにするとNTSCになります。PALの場合はA/B MIXと8/PC2を押したままにします。ユーティリティメニュー→NTSC/PAL設定からも変更できます。

A/B MIX OUTとPGM OUTの違いは何ですか？

A/B MIX OUTはAバスとBバスのミックスビデオのみを出力します。PGM OUTはDSK合成（ロゴ、テキスト）や出力フェードを含む最終プログラムを出力します。DSKはPGM OUTにのみ適用されます。

ダウンストリームキーヤー（DSK）を使ってテキストを重ねるにはどうすればいいですか？

3つのBACKGROUNDボタン（例：A/B MIX、6、または7/PC1）で背景を選択します。FOREGROUNDボタン（7/PC1または8/PC2）で前景（テキストソース）を選択します。トランジション（CUTまたはMIX）を設定し、DSK AUTOを押します。KEY LEVELダイヤルでキーレベルを調整します。

パネル設定を保存および呼び出すにはどうすればいいですか？

PANEL PRESETボタン（1-6、またはShift+7-12）を3秒間押し続けると、すべてのボタンが点滅して保存されます。呼び出すには、目的のボタンを押すだけです。保存される設定には、バス選択、PinP、トランジションタイプ、DSK状態、ビデオフェーダー位置（内部）が含まれます。

出力に映像が表示されないのはなぜですか？

PGM OUTPUT FADEボタンが点灯しているか確認してください（出力がミュートされます）。入力チャンネルが正しく選択され、有効な信号があることを確認してください。モニターが正しい出力（A/B MIX OUTまたはPGM OUT）に接続されているか確認してください。また、ビデオフォーマット（NTSC/PAL）がソースと一致していることを確認してください。

ピクチャー・イン・ピクチャー（PinP）合成を行うにはどうすればいいですか？

Aバスでインセットソース、Bバスで背景を選択します。4つのPinPボタンのいずれかを押してインセット位置を選択します。ビデオフェーダーをAバス側に動かすとインセットが表示されます。PGM-PSTモードでは、プレビュー後AUTOボタンを使用します。

LVS-800にコンピュータを接続できますか？

はい、PC1およびPC2のD-Sub 15ピン入力を使用します。内蔵スキャンコンバーターは、最大1600x1200/60Hzまでのさまざまな解像度をサポートします。チャンネル7/8のS-ビデオ入力は、RGBが接続されている場合でも優先されることに注意してください。

LVS-800のクリーニング方法を教えてください。

通常のクリーニングには柔らかい乾いた布を使用してください。頑固な汚れには、布を水と中性洗剤で軽く湿らせてください。ベンジン、シンナー、アルコール、溶剤は絶対に使用しないでください。表面が変色したり変形する恐れがあります。

注意すべき安全上の注意事項は何ですか？

必ず付属のACアダプター（PSB-7U）を使用してください。機器を開けたり改造したりしないでください。湿気、熱、ほこり、振動を避けてください。雷雨時や長時間使用しないときは、プラグを抜いてください。小さな部品やコードから子供を遠ざけてください。

工場出荷時の設定にリセットするにはどうすればいいですか？

メニューから「ファクトリーリセット」を選択します。確認で「はい [ENTER] SW」を選択します。保存されたパネルプリセットとメニュー設定（NTSC/PALとビデオフェーダーキャリブレーションを除く）がすべて消去されます。リセット前にメモリープロテクトがオフになっていることを確認してください。

使用説明書 LVS-800 ROLAND

VIDEO MIX/LIVE SWITCHER

Owner's Manual

MEMO
