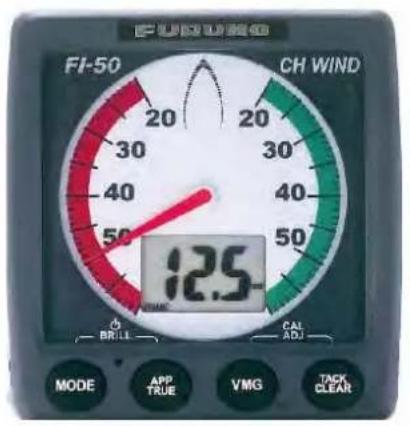

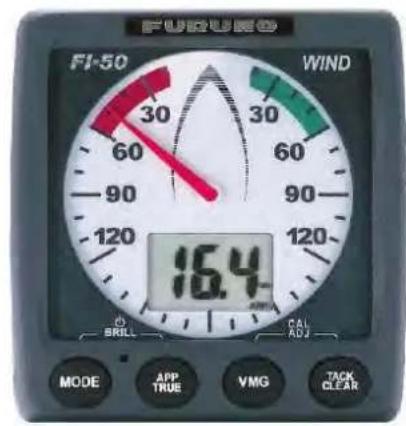

FI-502 CH Wind Angle - 航海用具 FURUNO - 無料のユーザーマニュアル

製品タイプ	風向指示器
ブランド	古野電気
モデル	FI-502 CH 風向
表示タイプ	アナログまたはデジタル（ダイヤル/針）
表示サイズ	直径4インチ（100 mm）
電源	12-24 V DC、0.2 A
寸法	120 mm x 120 mm x 80 mm（4.72" x 4.72" x 3.15"）
重量	0.6 kg（1.32 lbs）
防水等級	IPX6（強力な水流からの保護）
動作温度	-15°C～+55°C（5°F～131°F）
取り付け方法	埋め込みまたはブラケット取り付け
接続タイプ	ねじ端子またはプラグインコネクタ
バックライト	あり、調整可能な明るさ
警報機能	風向偏差警報（調整可能）
入力信号	風向センサー（0-360°または0-540°）
測定範囲	0°～360°（相対風向）
精度	±2°
出力	NMEA 0183（オプション）
保証	2年間（部品と作業）
メンテナンス	柔らかい布で清掃、溶剤は避ける
認証	CE、FCC、NMEA互換

よくある質問 - FI-502 CH Wind Angle FURUNO

FI-502風向指示器の取り付け方法は？

ユニットを平らな面に付属のブラケットまたは埋め込みマウントキットを使用して取り付けます。取扱説明書の配線図に従って風向センサーを入力端子に接続します。電源を12-24 V DCに接続してください。

FI-502 CHの「CH」は何を意味しますか？

CHはおそらく「コースヘディング」または特定のセンサーインターフェースバリアントを意味します。特定の風向計モデルとの互換性を示します。

風向表示の校正方法は？

校正は通常、センサーを船の船首方向に合わせて行います。具体的な手順については取扱説明書を参照してください。通常、校正ボタンを使用して基準角度（例：船首）を設定します。

この指示器はどの風向計でも使用できますか？

標準的な電圧出力を持つ古野の風向計用に設計されています。センサーのタイプを確認してください。サードパーティ製センサーには特定のアダプターが必要な場合があります。

バックライトの明るさを調整する方法は？

「LIGHT」ボタンを長押しするか（利用可能な場合）、背面パネルの調光コントロールを使用します。一部のモデルには自動昼光センサーが搭載されています。

表示がちらつく場合はどうすればよいですか？

電源電圧を確認してください（12-24 V DCである必要があります）。接続の緩みやセンサーの故障がちらつきの原因となります。コネクタを清掃し、適切な接地を確認してください。

FI-502は耐候性がありますか？

はい、IPX6等級を有しており、強力な水流からの保護がされています。ただし、直接の高圧洗浄は避けてください。

警報をリセットする方法は？

「ALARM」ボタンを押して確認します。警報が続く場合は、偏差設定を確認してください。風向が設定されたしきい値を超えて逸脱すると警報が作動します。

プロッターに接続できますか？

ユニットにNMEA出力（オプション）がある場合、互換性のあるプロッターに接続できます。FI-502 CHは風向データをNMEAセンテンスとして出力する場合があります。

ディスプレイを傷つけずに掃除する方法は？

水または中性洗剤で軽く湿らせた柔らかくて糸くずの出ない布を使用してください。アルコール、アセトン、研磨剤入りの洗剤は避けてください。ユニットに直接スプレーしないでください。

使用説明書 FI-502 CH Wind Angle FURUNO

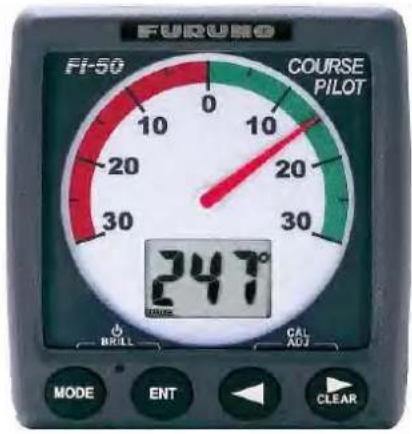

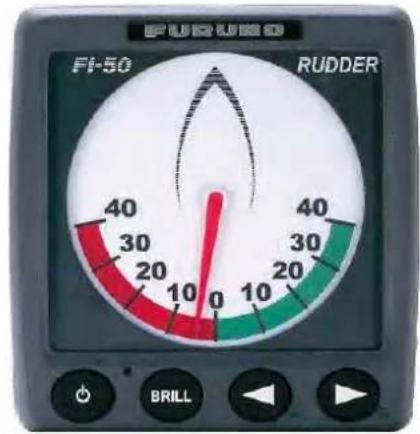

FI-501 WIND ANGLE FI-502 CH WIND ANGLE FI-505 COURSE PILOT FI-506 RUDDER Instrument

(Elemental Chlorine Free)

© FURUNO ELECTRIC CO., LTD.

9-52 Ashihara-cho,

Nishinomiya, 662-8580, JAPAN

Telephone : [phone]

Fax : [phone]

TABLE OF CONTENTS

FOREWORD......iv

SYSTEM CONFIGURATION ......vi

1. FI-501 WIND ANGLE, FI-502 CLOSE HAULED WIND ANGLE.... 1

SYSTEM CONFIGURATION

パネルムーバーPANEL REMOVER	101030		1
		19-028-3124-1
		100-340-471-10
サーフェスマウントスポンジSPONGE	10111		1
		TZ7583002A0
		000-167-832-10
+ナベタッピンネジ 1シュSELF-TAPPI NG SCREW	20 3		4
		3X20 SUS304
		000-163-884-10
パネ座金SPRING WASHER	6		2
		M3 SUS304
		000-167-404-10
ミガキ丸平座金FLAT WASHER	7		2
		M3 SUS304
		000-167-453-10
蝶ナットWING NUT	168		2
		M3 SUS304
		000-167-826-10
寸切ボルトBOLT	40 3		2
		M3X40 SUS304
		000-167-804-10

コ-ド番号末尾の[**]は、選択品の代表コ-ドを表します。

CODE NUMBER ENDING WITH "***" INDICATES THE CODE NUMBER OF REPRESENTATIVE MATERIAL.

型式/コード番号が2段の場合、下段より上段に代わる過渡期品でありどちらかが入っています。なお品質は変わりません。

PACKING LIST

26AA-X-9853 -0 1/1

FI - 5001

NAME	OUTLINE	DESCRIPTION/ CODE No	Q'TY
ユニット UNIT
風向風速センサーWIND TRANSDUCER		FI-5001	1
		000-011-740-00
工事材料 INSTALLATION MATERIALS CP26-00201
+トラスタッピンネジ 1シュSELF-TAPPING SCREW		4X20 SUS304	4
		000-158-850-10
図書 DOCUMENT
装備要領書INSTALLATION MANUAL		IMC-72661-* ワ/エイ	1
		000-167-285-1*

PACKING LIST

26AA-X-9857 -0 1/1

FI - 5002

NAME	OUTLINE	DESCRIPTION/ CODE No	Q'TY
ユニット UNIT
ジャンクションボックスJUNCTION BOX			1
		FI-5002
		000-011-748-00
工事材料 INSTALLATION MATERIALS
+トラスタッピンネジ 1シュSELF-TAPPI NG SCREW			2
		4X20 SUS304
		000-158-850-10
結束バンドWI RING BAND			9
		T18R
		000-167-891-10
電源ケーブルCABLE ASSY.			1
		FI-5002-POWERCABLE
		000-166-954-10
図書 DOCUMENT
取付要領書INSTALLATION PROCEDURE			1
		C72-00702-*ワ/エイ
		000-167-315-1*

コ-ド番号末尾の[**]は、選択品の代表コ-ドを表します。

CODE NUMBER ENDING WITH "***" INDICATES THE CODE NUMBER OF REPRESENTATIVE MATERIAL.

型式/コード番号が2段の場合下段より上段に代わる過渡期品でありどちらかが入っています。なお品質は変わりません。

TWO TYPES AND CODES MAY BE LISTED FOR AN ITEM. THE LOWER PRODUCT MAY BE SHIPPED IN PLACE OF THE UPPER PRODUCT. QUALITY IS THE SAME.

略図の寸法は、参考値です。DIMENSIONS IN DRAWING FOR REFERENCE ONLY.)

PACKING LIST

CP26-00300/ CP26-00400

26AA-X-9854 -0 1/1

NAME	OUTLINE	DESCRIPTION/ CODE No	Q'TY
工事材料 INSTALLATION MATERIALS
+トラスタッピンネジ 1シュSELF-TAPPING SCREW		3X12 SUS304	4
		000-167-824-10
ケーブル組品CABLE ASSY.		FI-50-SENSOR-30/50	1(*1)
		000-166-946-10 **
コンベックスCONVEX		CV-100N	4
		000-162-167-10
ターミナルTERMINAL		4E/6	1
		000-168-024-10
中継箱が-COVER		M03-9372	1
		000-167-985-10
中継箱ボディBODY		M03-9373	1
		000-167-986-10
図書 DOCUMENT
装備要領書INSTALLATION MANUAL		IMC-72661-*ワ/エイ	1
		000-167-285-1*

コ-ド番号末尾の[**]は、選択品の代表コ-ドを表します。

CODE NUMBER ENDING WITH "***" INDICATES THE CODE NUMBER OF REPRESENTATIVE MATERIAL.

(*1)印のケーブル組品は30m 50m の長さがあります。

30m、50m CABLE IS SELECTIVE ON DEMAND.

型式/コード番号が2段の場合下段より上段に代わる過渡期品でありどちらかが入っています。なお、品質は変わりません。

TWO TYPES AND CODES MAY BE LISTED FOR AN ITEM. THE LOWER PRODUCT MAY BE SHIPPED IN PLACE OF THE UPPER PRODUCT. QUALITY IS THE SAME.

略図の寸法は、参考値です。DIMENSIONS IN DRAWING FOR REFERENCE ONLY.)

NAME OUTLINE QTYDESCRIPTION CODE No
ユニット UNIT

ケープル組品0.3MCABLE ASSY.		FI-50-CHAIN-0.3M	1
		000-166-949-10

図書 DOCUMENT

內部終端/設定INTERNAL RESISTOR SETTING		C72-00705-*	1
		000-168-501-1*
操作要領書OPERATOR'S GUI DE		OS*-72660-*	1
		000-167-289-1**
取扱說明書OPERATOR'S MANUAL		OM*-72660-*	1
		000-166-981-1**

工事材料 INSTALLATION MATERIALS CP26-00500

パネルリムーバーPANEL REMOVER			1
		19-028-3124-1
		100-340-471-10
サーフェスマウントスポンジSPONGE			1
		TZ7583002A0
		000-167-832-10
+ナベタッピンネジ 1シュSELF-TAPPI NG SCREW			4
		3X20 SUS304
		000-163-884-10
パネ座金SPRING WASHER			2
		M3 SUS304
		000-167-404-10
ミガキ丸平座金FLAT WASHER			2
		M3 SUS304
		000-167-453-10
蝶ナットWING NUT			2
		M3 SUS304
		000-167-826-10
寸切ボルトBOLT			2
		M3X40 SUS304
		000-167-804-10

コ-ド番号末尾の[**]は、選択品の代表コ-ドを表します。
CODE NUMBER ENDING WITH "***" INDICATES THE CODE NUMBER OF REPRESENTATIVE MATERIAL.
型式/コード番号が2段の場合、下段より上段に代わる過渡期品でありどちらかが入っています。なお品質は変わりません。
TWO TYPES AND CODES MAY BE LISTED FOR AN ITEM. THE LOWER PRODUCT MAY BE SHIPPED IN PLACE OF THE UPPER PRODUCT. QUALITY IS THE SAME. 26AA-X-9858

NAME OUTLINE QTYDESCRIPTION CODE No
ユニット UNIT

ケープル組品0.3MCABLE ASSY.		FI-50-CHAIN-0.3M	1
		000-166-949-10

図書 DOCUMENT

取扱説明書OPERATOR'S MANUAL		OM*-72660-*	1
		000-166-981-1* **
操作要領書OPERATOR'S GUI DE		OS*-72700-*	1
		000-167-292-1*
內部終端/設定INTERNAL RESISTOR SETTING		C72-00705-*	1
		000-168-501-1*

工事材料 INSTALLATION MATERIALS CP26-00500

パネルリムーバーPANEL REMOVER			1
		19-028-3124-1
		100-340-471-10
サーフェスマウントスポンジSPONGE			1
		TZ7583002A0
		000-167-832-10
+ナベタッピンネジ 1シュSELF-TAPPI NG SCREW			4
		3X20 SUS304
		000-163-884-10
パネ座金SPRI NG WASHER			2
		M3 SUS304
		000-167-404-10
ミガキ丸平座金FLAT WASHER			2
		M3 SUS304
		000-167-453-10
蝶ナットWING NUT			2
		M3 SUS304
		000-167-826-10
寸切ボルトBOLT			2
		M3X40 SUS304
		000-167-804-10

コ-ド番号末尾の[**]は、選択品の代表コ-ドを表します。

CODE NUMBER ENDING WITH "***" INDICATES THE CODE NUMBER OF REPRESENTATIVE MATERIAL.

型式/コード番号が2段の場合、下段より上段に代わる過渡期品でありどちらかが入っています。なお品質は変わりません。

TWO TYPES AND CODES MAY BE LISTED FOR AN ITEM. THE LOWER PRODUCT MAY BE SHIPPED IN PLACE OF THE UPPER PRODUCT. QUALITY IS THE SAME. 26AA-X-9861

NAME OUTLINE QTYDESCRIPTION CODE No
ユニット UNIT

ケープル組品0.3MCABLE ASSY.		FI-50-CHAIN-0.3M	1
		000-166-949-10

図書 DOCUMENT

內部終端/設定INTERNAL RESISTOR SETTING		C72-00705-*	1
		000-168-501-1*
操作要領書OPERATOR'S GUI DE		OS*-72710-*	1
		000-167-293-1**
取扱說明書OPERATOR'S MANUAL		OM*-72660-*	1
		000-166-981-1**

工事材料 INSTALLATION MATERIALS CP26-00500

サーフェスマウントスポンジSPONGE	10111	TZ7583002AO	1
		000-167-832-10
パネルリムーバーPANEL REMOVER	101030	19-028-3124-1	1
		100-340-471-10
+ナベタッピンネジ 1シュSELF-TAPPI NG SCREW	20 3	3X20 SUS304	4
		000-163-884-10
パネ座金SPRI NG WASHER	6	M3 SUS304	2
		000-167-404-10
ミガキ丸平座金FLAT WASHER	7	M3 SUS304	2
		000-167-453-10
蝶ナットWING NUT	168	M3 SUS304	2
		000-167-826-10
寸切ボルトBOLT	40 3	M3X40 SUS304	2
		000-167-804-10

コ-ド番号末尾の[**]は、選択品の代表コ-ドを表します。
CODE NUMBER ENDING WITH "***" INDICATES THE CODE NUMBER OF REPRESENTATIVE MATERIAL.
型式/コード番号が2段の場合、下段より上段に代わる過渡期品でありどちらかが入っています。なお品質は変わりません。
TWO TYPES AND CODES MAY BE LISTED FOR AN ITEM. THE LOWER PRODUCT MAY BE SHIPPED IN PLACE OF THE UPPER PRODUCT. QUALITY IS THE SAME. 26AA-X-986

FURUNO

CODE NO.	000-010-619-00	-3 26AA-X-9401
TYPE	FI-50-FLUSH-KI T	1/1

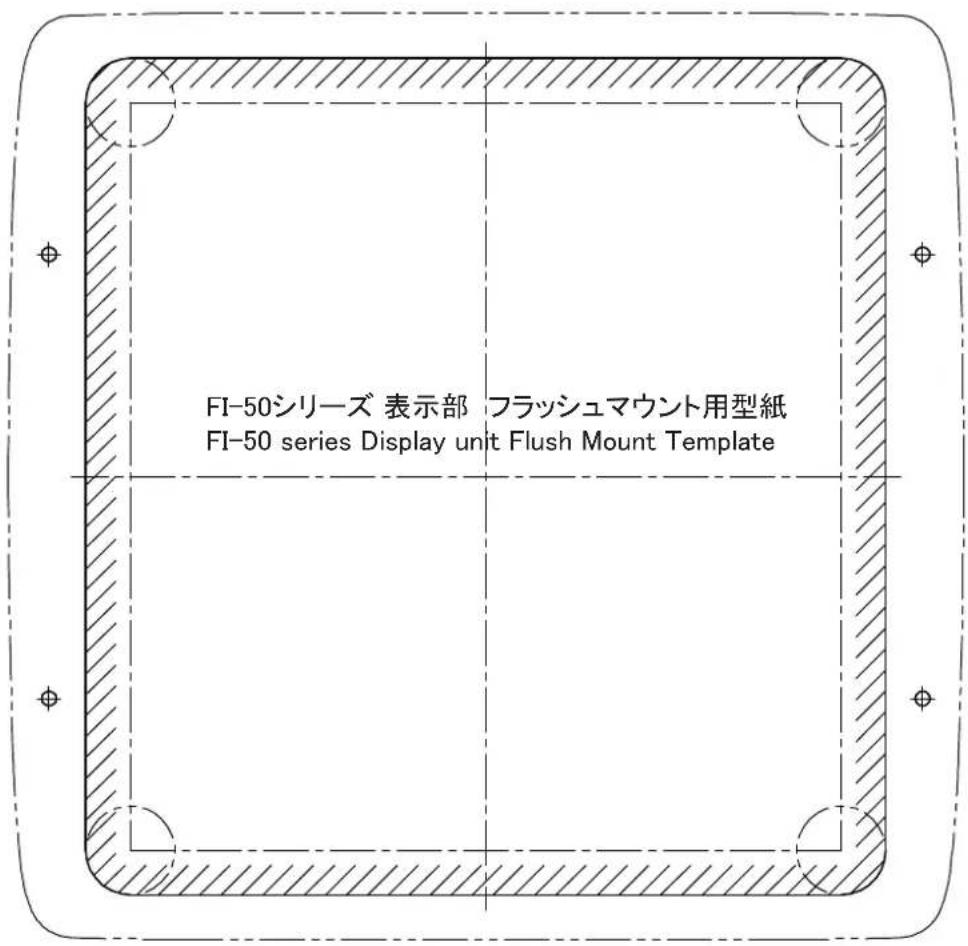

フラッシュマウントキットFLUSH MOUNT KIT.		INSTRUMENTSFI-50
番号NO.	名称NAME	略図OUTLINE	型名/規格DESCRIP TIONS		数量Q'TY	用途/備考REMARKS
1	前面パネルFFRONT PANEL				1	※1
			TZ7580002A0
			CODE NO.
				000-167-885-10
2	FURUNOロゴH3FURUNO STICKER H3				1	※1に貼付済みPRE-ATTACHED TO ※1.
			19-028-1502-0
			CODE NO.
				100-339-580-10
3	ハードカバーFCOVER				1
			TZ7580007A0
			CODE NO.
				000-167-887-10
4	フラッシュマウントツールFRAME				1
			TZ7580008A0
			CODE NO.
				000-167-886-10
5	ナベタッピンネジ 1シュSELF-TAPPI NG SCREW				4
			3X20 SUS304
			CODE NO.
				000-163-884-10
6	ナベPタイトネジSCREW				4
			3X12 SUS304
			CODE NO.
				000-167-827-10
7	FマウントスポンジSPONGE				1
			TZ7583001A0
			CODE NO.
				000-167-833-10
8	取付要領書INSTALLATION PROCEDURE				1
			C72-00703-*ワ/イ
			CODE NO.
				000-167-323-1*

型式/コード番号が2段の場合、下段より上段に代わる過渡期品であり、どちらかが入っています。なお、品質は変わりません。

TWO TYPES AND CODES MAY BE LISTED FOR AN ITEM. THE LOWER PRODUCT MAY BE SHIPPED IN PLACE OF THE UPPER PRODUCT. QUALITY IS THE SAME.

(略図の寸法は、参考値です。 DIMENSIONS IN DRAWING FOR REFERENCE ONLY.)

表1 TABLE 1

寸法区分(mm) DIMENSION	公差(mm) TOLERANCE
L≤50	±1.5
50±2.5	±2.5
100±3	±3

注 記
1）指定外の寸法公差は表1による。
2）#印寸法は最小サービス空間とする。

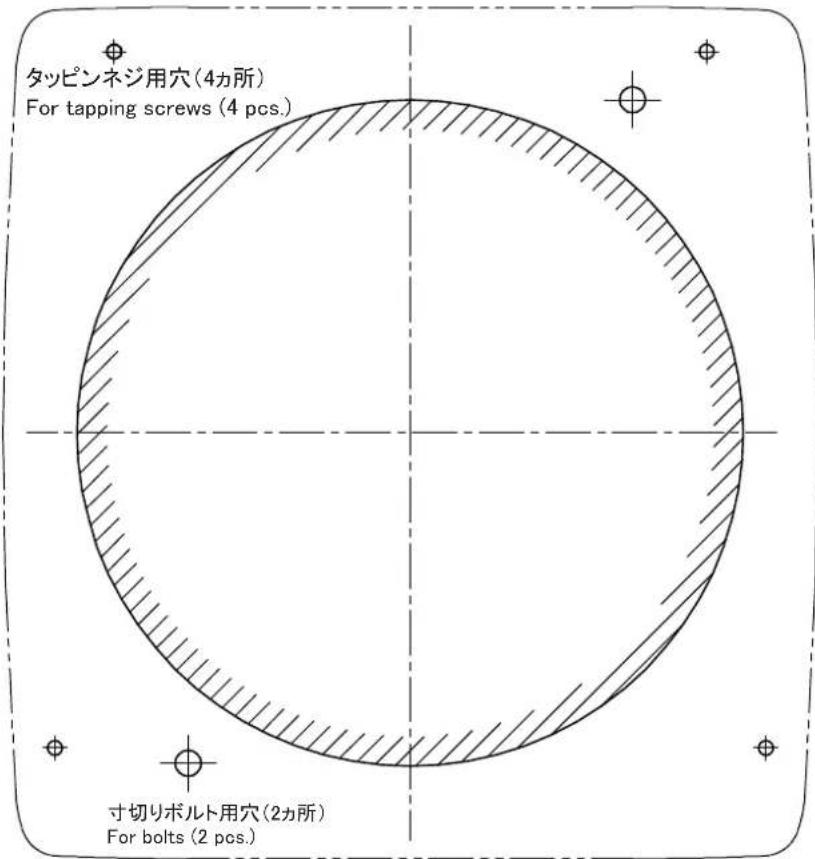

3）取付方法は次の2種類から選択する。
④：ナベタッピンネジ呼び径3×20を使用のこと。
⑧: M3×40寸切りボルト、M3平座金ノバネ座金ノ蝶ナットを使用のこと。
NOTE
1. TABLE 1 INDICATES TOLERANCE OF DIMENSIONS.

: MINIMUM SERVICE CLEARANCE.

SELECT FIXING METHOD FROM FOLLOWINGS:
Ⓐ : USE TAPPING SCRFWS ∅3x20.
⑧ : USE M3 STUD BOLT, P.W. / S.W. / MING NUT, SCREW LENGTH: 40.

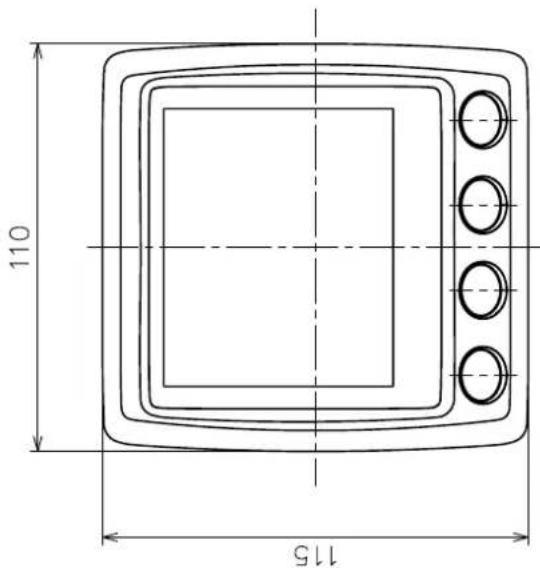

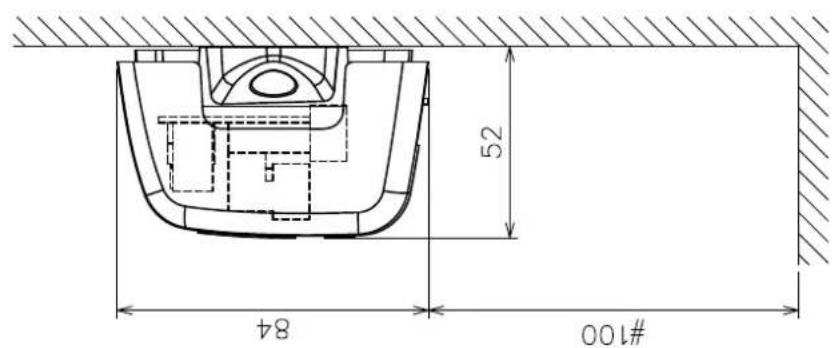

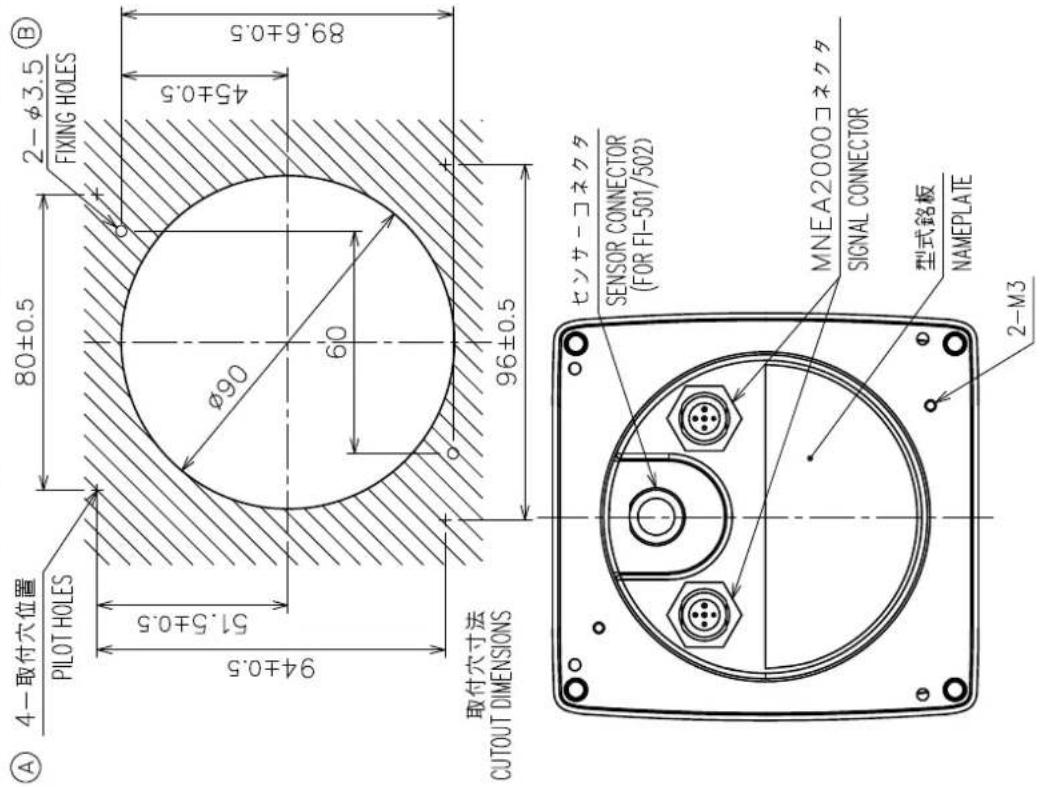

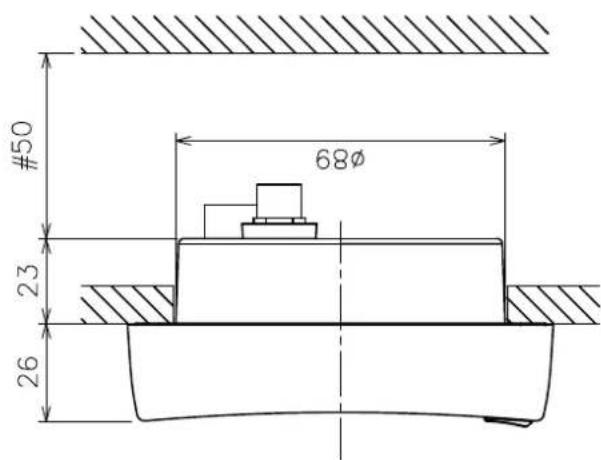

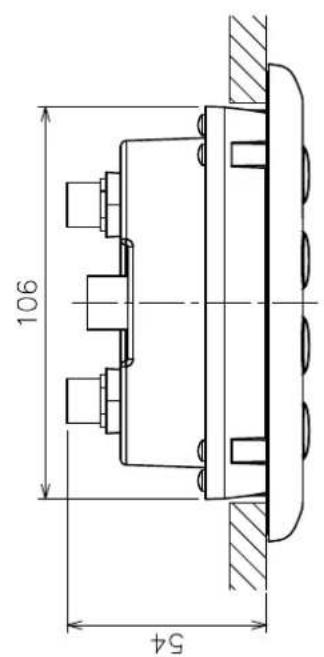

DRAWN Jul. 19 '07 T.YAMASAKI				TITLE FI-501/502/503/504/505/506
CHECKED Jul. 19 '07 T.TAKENO				名称 インスツルメント(サーフェスマウント)
APPROVED Jul . 24' 07 R. Esumi				外寸図
SCALE 1/2	MASS 0.29 +100kg			NAME INSTRUMENT (SERFACE MOUNT)
DWG.No. C7266-G02-A		REF.No. 26-001-102G-2		OUTLINE DRAWING

寸法区分(mm) DIMENSION	公差(mm) TOLERANCE
L≤50	±1.5
50±2.5	±2.5
100±3	±3

注 記
1) 指定外の寸法公差は表1による。
2）取付用ネジはナベタッピンネジ呼び径3×20を使用のこと。
NOTE
1. TABLE 1 INDICATES TOLERANCE OF DIMENSIONS WHICH IS NOT SPECIFIED.
2. USE TAPPING SCREWS 3×20 FOR FIXING THE UNIT.

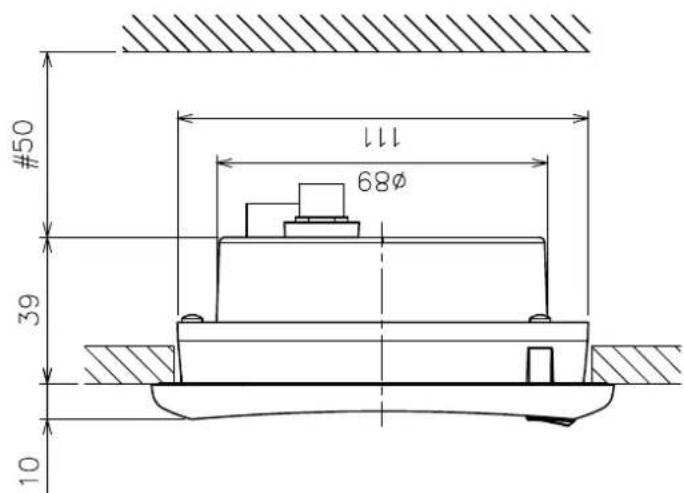

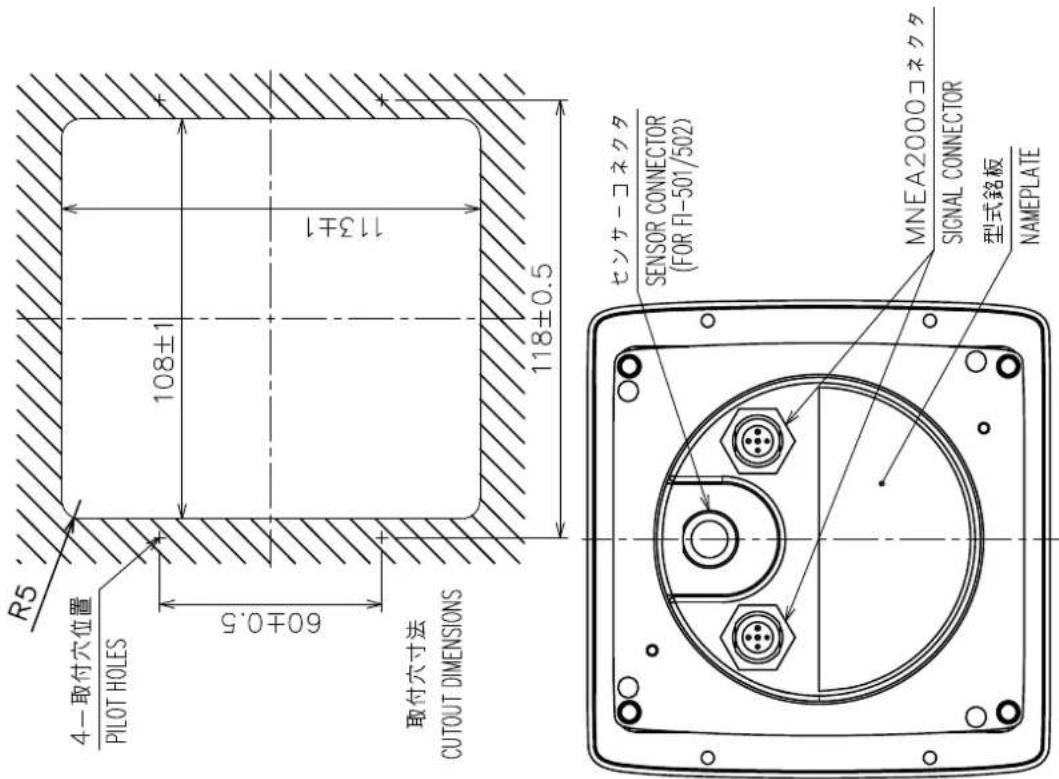

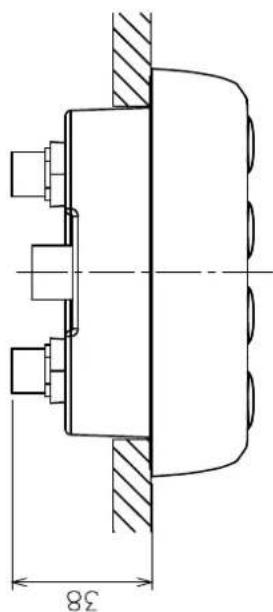

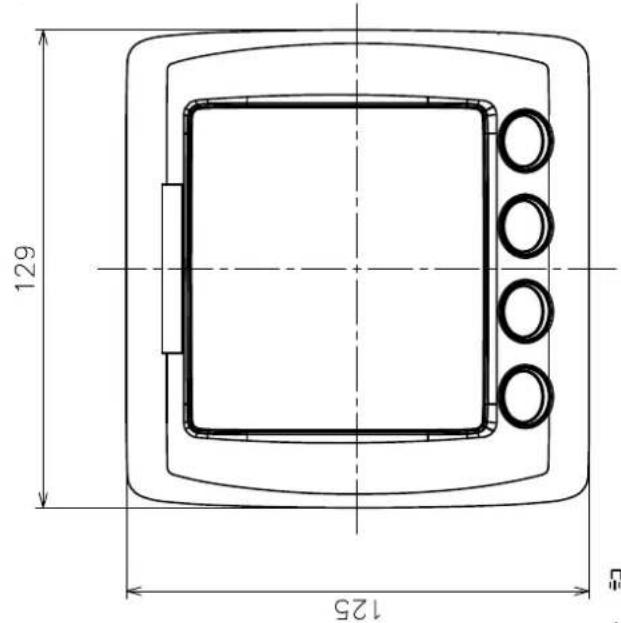

DRAWNJul. 19 '07 T.YAMASAKI				TITLEFI-501/502/503/504/505/506
CHECKEDJul. 19 '07 T.TAKENO				名称インスツルメント(フラッシュマウント)
APPROVEDJul . 24' 07 R. Esumi				外寸図
SCALE1/2	MASS 0.3 ± 10% kg			NAMEINSTRUMENT (FLUSH MOUNT)
DWG.No.C7266-G01-A		REF.No.26-001-101G-0		OUTLINE DRAWING

寸法区分(mm) DIMENSION	公差(mm) TOLERANCE
L≤50	±1.5
50±2.5	±2.5
100±3	±3
500±4	±4

表1 TABLE 1

注記

1) 指定外の寸法公差は表1による。

2) 取付用ネジはトラスタッピンネジ呼び径4×20を使用のこと。

NOTE

1. TABLE 1 INDICATES TOLERANCE OF DIMENSIONS WHICH IS NOT SPECIFIED.

2. USE TAPPING SCREWS 4×20 FOR FIXING THE UNIT.

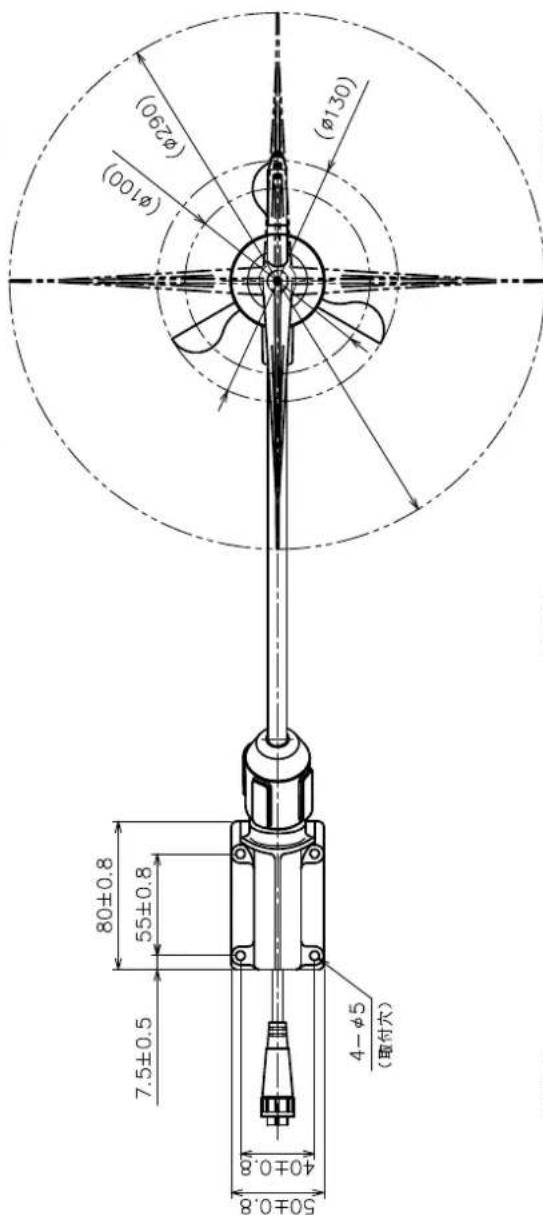

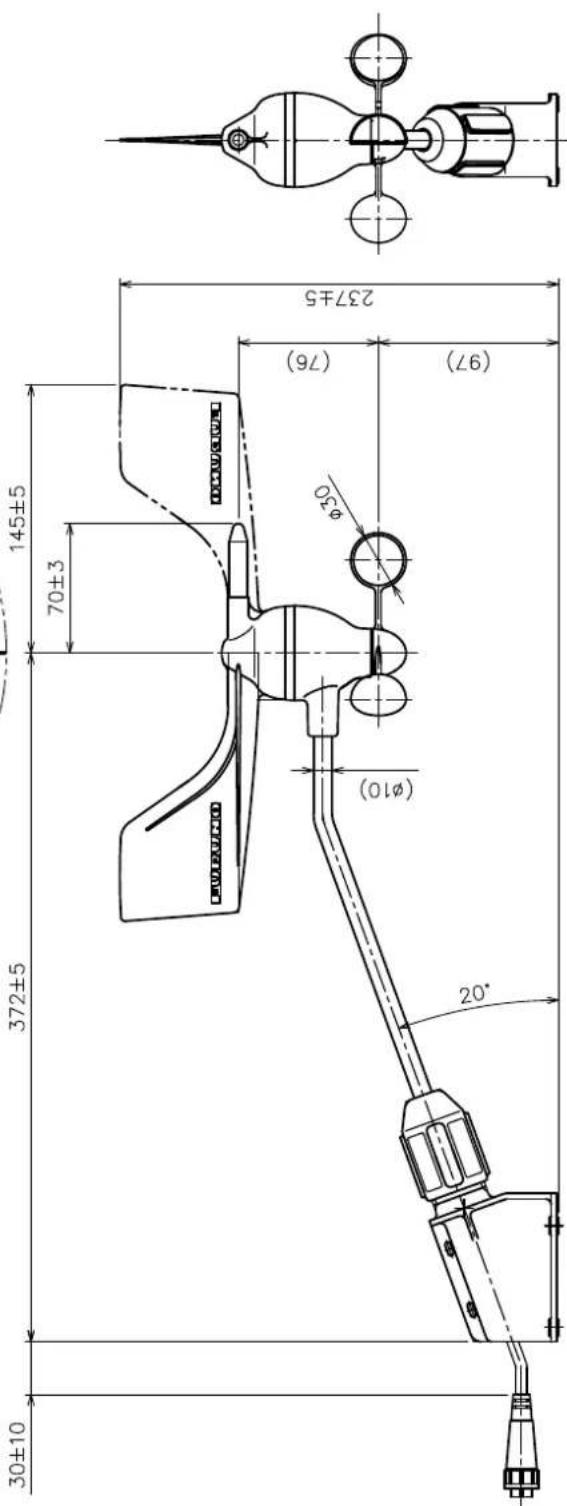

DRAWN Sep. 14 '07 T.YAMASAKI				TITLE FI-5001
CHECKED Sep. 14 '07 T.TAKENO				名称 風向風速センサー
APPROVED Sep. 21' 07 R.Esumi				外寸図
SCALE 1/4	MASS 0.27 ± 100 kg			NAME WIND TRANSDUCER
DWG.No. C7266-G03-B		REF.No. 26-001-100G-2		OUTLINE DRAWING

表1 TABLE 1

寸法区分(mm) DIMENSION	公差(mm) TOLERANCE
L≤50	±1.5
50±2.5	±2.5
100±3	±3

注 記
1）#印寸法は最小サービス空間寸法とする。
2）指定外の寸法公差は表1による。
3) 取付用ネジはトラスタッピンネジ呼び径4×20を使用のこと。
NOTE
1. #: MINIMUM SERVICE CLEARANCE.
2. TABLE 1 INDICATES TOLERANCE OF DIMENSIONS WHICH IS NOT SPECIFIED. 3. USE TAPPING SCREWS 4× 20 FOR FIXING THE UNIT.

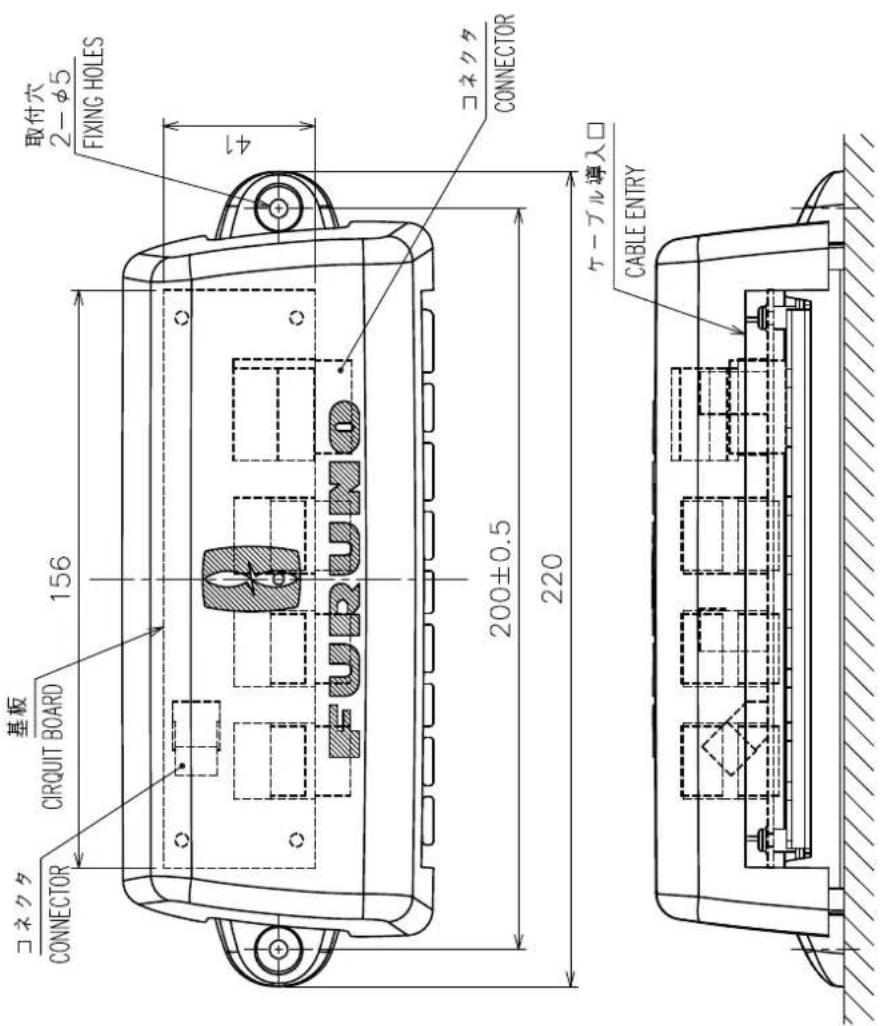

DRAWN Jul. 19 '07 T.YAMASAKI				TITLE FI-5002
CHECKED Jul. 19 '07 T.TAKENO				名称 ジャンクションボックス
APPROVED Jul. 24' 07 R.Esumi				外寸図
SCALE 1/2	MASS 0.3 ± 10% kg			NAME JUNCTION BOX
DWG.No. C7268-G01-A		REF.No. 26-001-103G-0		OUTLINE DRAWING

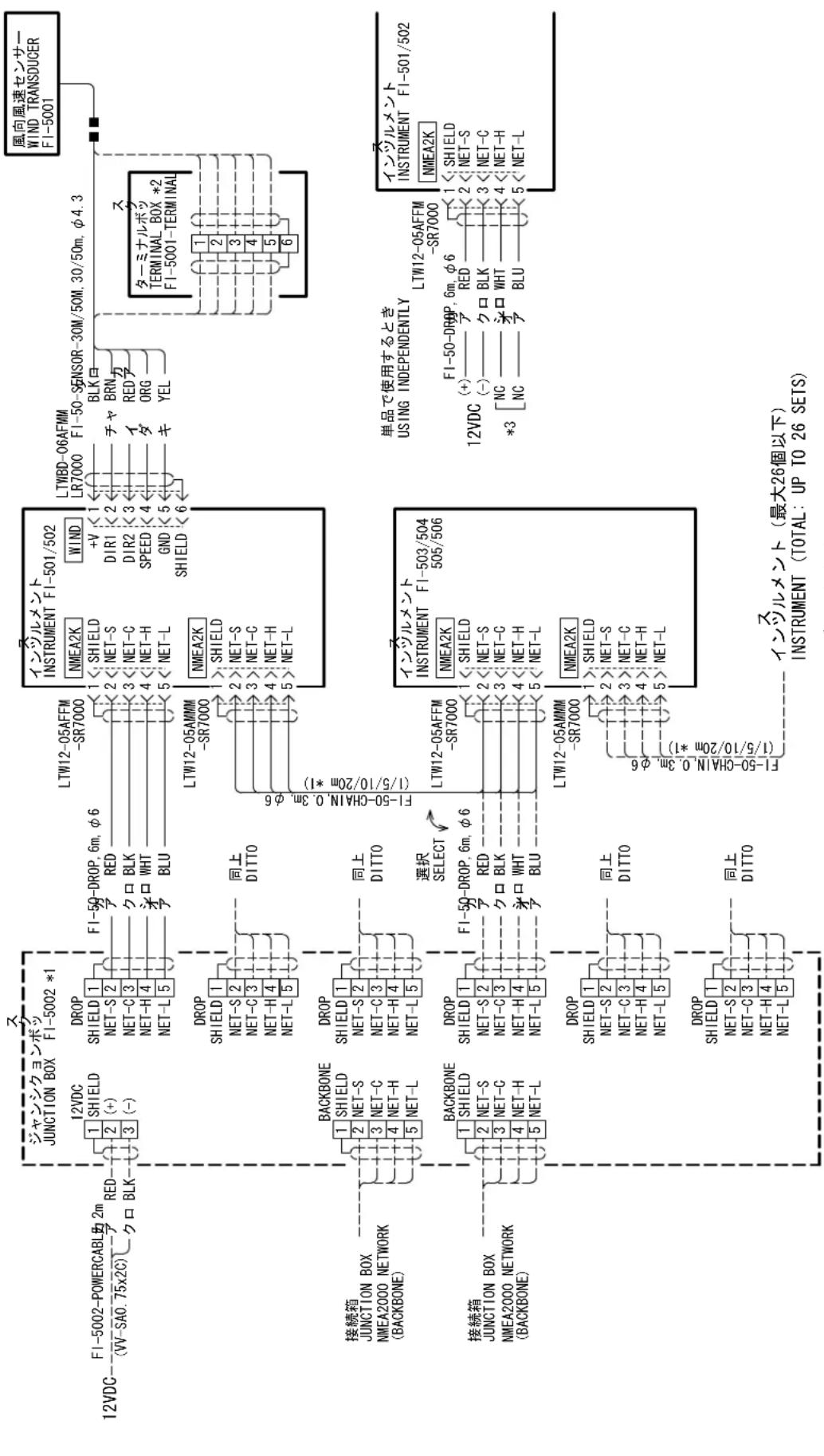


    V["12VDC FI-5002-POWERCABLE *2m"] --> W["REDACTED STAR"]
    X["クロ BLK"] --> Y["RETROCKING STAR"]

    Z["FI-5002-POWERCABLE *2m"] --> AA["REDACTED STAR"]
    AB["クロ BLK"] --> AC["RETROCKING STAR"]

    AD["FI-5002-POWERCABLE *2m"] --> AE["REDACTED STAR"]
    AF["クロ BLK"] --> AG["RETROCKING STAR"]

    AH["FI-5002-POWERCABLE *2m"] --> AI["REDACTED STAR"]

    AJ["FI-5002-POWERCABLE *2m"] --> AK["REDACTED STAR"]

    AL["FI-5002-POWERCABLE *2m"] --> AM["REDACTED STAR"]

    AN["FI-5002-POWERCABLE *2m"] --> AO["REDACTED STAR"]

    AP["FI-5002-POWERCABLE *2m"] --> AQ["REDACTED STAR"]

    AR["FI-5002-POWERCABLE *2m"] --> AS["REDACTED STAR"]

    AT["FI-5002-POWERCABLE *2m"] --> AU["REDACTED STAR"]

    AV["FI-5002-POWERCABLE *2m"] --> AW["REDACTED STAR"]

    AX["FI-5002-POWERCABLE *2m"] --> AY["REDACTED STAR"]

    AZ["FI-5002-POWERCABLE *2m"] --> BA["REDACTED STAR"]

    BB["FI-5002-POWERCABLE *2m"] --> BC["REDACTED STAR"]

    BD["FI-5002-POWERCABLE *2m"] --> BE["REDACTED STAR"]

    BF["FI-5002-POWERCABLE *2m"] --> BG["REDACTED STAR"]

    BH["FI-5002-POWERCABLE *2m"] --> BI["REDACTED STAR"]

    BJ["FI-5002-POWERCABLE *2m"] --> BK["REDACTED STAR"]

    BL["FI-5002-POWERCABLE *2m"] --> BM["REDACTED STAR"]

    BN["FI-5002-POWERCABLE *2m"] --> BO["REDACTED STAR"]

    BP["FI-5002-POWERCABLE *2m"] --> BP["REDACTED STAR"]

    BQ["FI-5002-POWERCABLE *2m"] --> BR["REDACTED STAR"]

    BS["FI-5002-POWERCABLE *2m"] --> BT["REDACTED STAR"]

    BU["FI-5002-POWERCABLE *2m"] --> BV["REDACTED STAR"]

    BW["FI-5002-POWERCABLE *2m"] --> BX["REDACTED STAR"]

    BY["FI-5002-POWERCABLE *2m"] --> BYD["REDACTED STAR"]

    CA["FI-5002-POWERCABLE *2m"] --> CB["REDACTED STAR"]

    CC["FI-5002-POWERCABLE *2m"] --> CD["REDACTED STAR"]

    CE["FI-5002-POWERCABLE *2m"] --> CF["REDACTED STAR"]

    DG["FI-5002-POWERCABLE *2m"] --> DH["REDACTED STAR"]

    DI["FI-5002-POWERCABLE *2m"] --> DJ["REDACTED STAR"]

    DK["FI-5002-POWERCABLE *2m"] --> DL["REDACTED STAR"]

    DM["FI-5002-POWERCABLE *2m"] --> DV["REDACTED STAR"]

    DW["FI-5002-POWERCABLE *2m"] --> DWD["NMEA2K"]

    DX["FI-5002-POWERCABLE *2m"] --> DXD["NMEA2K"]

    DB["NMEA2K"] --> DCN["NMEA2K"]

    DD["NMEA2K"] --> DDN["NMEA2K"]

    DE["NMEA2K"] --> DEN["NMEA2K"]

    EF["NMEA2K"] --> EFN["NMEA2K"]

    GF["NMEA2K"] --> GFN["NMEA2K"]

    GH["NMEA2K"] --> GHN["NMEA2K"]

    BI["NMEA2K"] --> BIQ["NMEA2K"]

    BJ["NMEA2K"] --> BJN["NMEA2K"]

    BK["NMEA2K"] --> BKN["NMEA2K"]

    BL["NMEA2K"] --> BLN["NMEA2K"]

    BM["NMEA2K"] --> BMN["NMEA2K"]

    BN["NMEA2K"] --> BNN["NMEA2K"]

    BO["NMEA2K"] --> BON["NMEA2K"]

    BP["NMEA2K"] --> BPN["NMEA2K"]

    BQ["NMEA2K"] --> BQN["NMEA2K"]

    BN["NMEA2K"] --> BNN["NMEA2K"]

    BO["NMEA2K"] --> BON["NMEA2K"]

    BP["NMEA2K"] --> BPN["NMEA2K"]

    BQ["NMEA2K"] --> BQN["NMEA2K"]

    BN["NMEA2K"] --> BNN["NMEA2K"]

    BB["NMEA2K"] --> BBN["NMEA2K"]

    BC["NMEA2K"] --> BCN["NMEA2K"]

    BD["NMEA2K"] --> BDN["NMEA2K"]

    BE["NMEA2K"] --> BEN["NMEA2K"]

    BF["NMEA2K"] --> BFN["NMEA2K"]

    BG["NMEA2K"] --> BGN["NMEA2K"]

    BH["NMEA2K"] --> BHN["NMEA2K"]

    BI["NMEA2K"] --> BIQ["NMEA2K"]

    BJ["NMEA2K"] --> BJN["NMEA2K"]

    BK["NMEA2K"] --> BKN["NMEA2K"]

    BL["NMEA2K"] --> BLN["NMEA2K"]

    BM["NMEA2K"] --> BMN["NMEA2K"]

    BN["NMEA2K"] --> BNN[NMEA<nl>

注記
*1) オプション。
*2）ケーブルを切断する場合は、ターミナルボッ（非防水）を使用のこと。 *3）短絡しないように、端末を処理する。
NOTE
*1: OPTION.
*2: USE A TERMINAL BOX (NO-PROTECTION) WHEN THE SUPPLIED CABLE IS CUT. *3: PROTECT CABLE ENDS TO PREVENT SHORT-CIRCUIT.

DRAWNOct. 4 '07 T. YAMASAKI				TITLE FI-501/502/503/504/505/506
CHECKEDOct. 5 '07 T. TAKENO				名称 インツルメント
APPROVED Oct. 5' 07 R. Esumi				相互結線図
SCALE MASS	kg			NAME INSTRUMENT
DWG. No. C7266-C01-C		REF. No.		INTERCONNECTION DIAGRAM
