製品タイプ	カメラコマンドネットワークユニット
ブランド	ソニー
モデル	CNU-700
電源要件	100-240 V AC, 50/60 Hz
消費電流	最大4.0 A（RCPユニット12台とBKP-7930使用時）
寸法（幅×高さ×奥行き）	424×132×400 mm
重量	9.5 kg
動作温度	5°C～40°C
保管温度	-20°C～+60°C
最大制御可能カメラ/パネル数	6台（オプションのBKP-7930ボードで12台）
制御インターフェース	CCU、RCP、MSU、VCS、AUX、RS-232C
基準信号入力	VS、BS（BNCループスルー）
キャラクタ出力	525/625ライン白黒ビデオ、BNC
自己診断機能	あり
緊急時運用	OPERATIONスイッチによるバイパスモード
安全規格認証	クラスAデジタル機器、FCC Part 15、CE、ICES-003
付属品	取扱説明書
オプションアクセサリー	AC電源コード、プラグリテーナ、BKP-7930ボード

よくある質問 - CNU-700 SONY

CNU-700で制御できる最大カメラ数はいくつですか？

オプションボードなしでは最大6台まで制御できます。オプションのBKP-7930を実装すると12台まで拡張されます。

1つのリモートコントロールパネルから複数のカメラを制御するにはどうすればよいですか？

1-on-N制御モードを使用すると、マスターセットアップユニットで2台以上のビデオカメラを制御できます。CNU-700はN-on-1および1-on-1モードもサポートしています。

米国での運用に必要な電源コードの種類は？

米国では、UL認定の電源コード（NEMA 5-15Pプラグ、SJTタイプ、16AWGまたは18AWGの3芯、長さ1.5m以上、定格10A、125V）を使用してください。

緊急時運用の設定方法は？

内部基板のOPERATIONスイッチをEMERGENCYに設定します。これによりCNU-700がバイパスされ、リモートコントロールパネルが対応するコネクタを介してビデオカメラを直接制御できるようになります。

2台のCNU-700を接続できますか？

はい、AUX1およびAUX2コネクタをCCA-5ケーブルで接続することで、最大2台のユニットを接続して最大24台のカメラとパネルを制御できます。

CHARACTERコネクタの目的は何ですか？

キャラクターデータを白黒ビデオ信号（525または625ライン）として出力し、カメラ出力に重畳できます。同期信号はAT基板のスイッチで切り替えられます。

CNU-700をリモートコントロールパネルに接続するには？

CCA-5ケーブルを使用して、CNU-700のRCPコネクタとリモートコントロールパネルのCCU/CNU REMOTEコネクタを接続します。

CNU-700の保管温度範囲は？

保管温度範囲は-20°C～+60°C（-4°F～+140°F）です。

CNU-700はRS-232C制御をサポートしていますか？

はい、3つのRS-232Cコネクタ（D-sub 9ピン）を備えています。機能はオプションのBKP-7930ボードの有無に依存します。

ユニットが電波干渉を引き起こす場合はどうすればよいですか？

これはクラスA製品です。家庭環境では干渉を引き起こす可能性があります。シールドケーブルを使用し、必要に応じて資格のあるサービス担当者に相談してください。

使用説明書 CNU-700 SONY

電気製品は、安全のための注意事項を守らないと、火災や人身事故になることがあります。

このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。このオペレーションマニュアルをよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

電気製品は、安全のための注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあり、危険です。事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

3～6ページの注意事項をよくお読みください。

定期点検を実施する

長期間安全に使用していただくために、定期点検を実施することをおすすめします。点検の内容や費用については、ソニーのサービス担当者または営業担当者にご相談ください。

故障したら使用を中止する

ソニーのサービス担当者、または営業担当者にご連絡ください。

万一、異常が起きたら

異常な音、におい、煙が出たら

→①電源を切る。

②電源コードや接続コードを抜く。
③ソニーのサービス担当者、または営業担当者に修理を依頼する。

炎が出たら

→ すぐに電源を切り、消火する。

警告表示の意味

オペレーションマニュアルおよび製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

注意を促す記号

火災

感電

注意

手を挟まれ ないよう注意

行為を禁止する記号

禁止

分解禁止

行為を指示する記号

指示

アース線を 接続せよ

目次

安全上の注意事項 3

警告 4

注意 5

概要 7

各部の名称と働き 8

仕様 10

BVP/HDCシリーズカメラシステムのマニュアル構成

BVP/HDCシリーズのカメラシステムでは、オペレーションマニュアルの他に、メンテナンスマニュアルとシステムマニュアルが用意されています。

オペレーションマニュアルでは、機器の概要、各部の名称と働き、および仕様など、その機器固有の機能や特性について説明します。

メンテナンスマニュアルとシステムマニュアルには、シス

テムの構築のしかた、設置、接続、システムとして使用するために必要な準備、システムとしての操作など、システム全体に関する説明が記載されています。

オペレーションマニュアルは各機器に付属し、システムを構築するためのメンテナンスマニュアルとシステムマニュアルは、別売りになっています。

安全上の注意事項

注意

日本国内で使用する電源コードセットは、電気用品安全法で定める基準を満足した承認品が要求されます。

ソニー推奨の電源コードセットをご使用下さい。

下記の注意を守らないと、 火災や感電により死亡や大けがにつながることが あります。

分解禁止	外装を外さない、改造しない外装を外したり、改造したりすると、感電の原因となります。内部の調整や設定および点検を行う必要がある場合は、必ずサービストレーニングを受けた技術者にご依頼ください。
禁止	内部に水や異物を入れない水や異物が入ると火災や感電の原因となります。万一、水や異物が入ったときは、すぐに電源を切り、電源コードや接続コードを抜いて、ソニーのサービス担当者または営業担当者にご相談ください。
指示	指定の電源コードを使用する指定以外の電源コードを使用すると、火災や感電の原因となります。他の電源コードを使用する場合は、ソニーのサービス担当者または営業担当者にご相談ください。
禁止	電源コードを傷つけない電源コードを傷つけると、火災や感電の原因となります。・電源コードを加工したり、傷つけたりしない。・重いものをのせたり、引っ張ったりしない。・熱器具に近づけたり、加熱したりしない。・電源コードを抜くときは、必ずプラグを持って抜く。・ラックマウントするとき、レールにはさみ込まない。万一、電源コードが傷んだら、ソニーのサービス担当者に交換をご依頼ください。
禁止	油煙、湯気、湿気、ほこりの多い場所では設置使用しない上記のような場所で設置・使用すると、火災や感電の原因となります。
指示	表示された電源電圧で使用する機器に表示されたものと異なる電源電圧で使用すると、火災や感電の原因となります。
指示	指定のヒューズを使用する指定以外のヒューズを使用すると、火災や感電の原因となります。

注意

下記の注意を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

指示	安定した場所に設置するぐらついた台の上や傾いたところなどに設置すると、製品が落下してけがの原因となることがあります。
禁止	2台以上積み上げないラックを使用せずに2台以上積み上げると、機器が落下してけがの原因となることがあります。
指示	指定されたラックマウントレールを使用する指定以外のラックマウントレールを使用すると、レールの強度不足により、機器が落下してけがの原因となることがあります。
注意	安定した姿勢でラックマウントする本機をラックマウントするとき、および取り外すとき、バランスを崩すと機器が落下してけがの原因となることがあります。安定した姿勢で注意深く作業してください。
手を挟まれないよう注意	ラックマウントレールに手や指をはさまないラックマウントした機器を収納するときおよび引き出すとき、ラックマウントレールに手や指をはさみ、けがの原因となることがあります。
指示	お手入れの際は、電源を切る電源を接続したままお手入れをすると、感電の原因となることがあります。

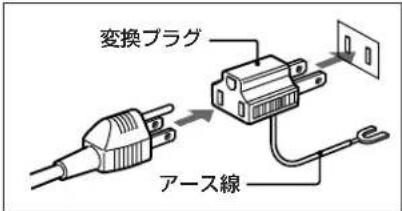

アース線を接続せよ	安全アースを接続する安全アースを接続しないと、感電の原因となることがあります。次の方法でアースを接続してください。・電源コンセントが3極の場合指定の電源コードを使用することで安全アースが接続されます。・電源コンセントが2極の場合指定の3極→2極の変換プラグを使用し、変換プラグから出ている緑色のアース線を建物に備えられているアース端子に接続してください。

安全アースを取り付けることができない場合は、ソニーのサービス担当者にご相談ください。

指示

電源コードのプラグ及びコネクターは突き当たるまで差し込む

真っ直ぐに突き当たるまでさしこまないと、火災や感電の原因となります。

概要

カメラコマンドネットワークユニットCNU-700は、ソニーのBVP/HDCシリーズのスタジオ/中継川CCDカラービデオカメラシステムで、システムをコントロールするコマンドの切り換え、分配調停を行うユニットです。複数台のBVP/HDCシリーズのビデオカメラにつながるCCU/HDCUシリーズカメラコントロールユニットとリモートコントロールパネルRCPシリーズやマスターセットアップユニットMSU-900/1000を本機に接続し、任意のコントロールパネルから任意のビデオカメラをコントロールすることができます。

本機の主な特長は次のとおりです。

柔軟なシステム構成と高速処理

本機に接続したビデオカメラとコントロールパネル間では、次のように様々な組み合わせでのコントロールが可能です。どのコントロールパネルでどのビデオカメラをコントロールするかを任意に設定できますので、システムの設置・接続終了後に、コントロールパネルのコントロールの対象を容易に変更できます。

- 1対1コントロール

1台のコントロールパネル (RCPシリーズまたはMSU-900/1000) で1台のビデオカメラをコントロールします。

- N対1コントロール

2台以上のコントロールパネルまたはマスターセットアップユニットで1台のビデオカメラをコントロールします。

- 1対Nコントロール

1台のマスターセットアップユニットで2台以上のビデオカメラをコントロールします。

外部コントロール

外部機器からコントロールするためのRS-232Cインターフェースを装備しています。

高い拡張性

本機1台では最大6台のビデオカメラとコントロールパネルを接続し、コントロールすることができます。本機に別売りのCNU IFボードBKP-7930を装着すると、さらに6台のビデオカメラとコントロールパネルが接続できるようになり、最大12台のビデオカメラとコントロールパネルを使ったシステムを構築できます。

CNU-700は、2台まで相互に接続することができます。この機能を使うと、最大24台までのビデオカメラとコントロールパネルを接続したシステムが可能になります。

自己診断機能

CNU-700に接続されているビデオカメラなどの自己診断結果の表示を、CHARACTER端子に出力することができます。

緊急時への対応

万一本機の動作に不具合が生じた場合、内部のOPERATIONスイッチをEMERGENCYにすると、リモートコントロールパネルからのコントロール信号を、同じ番号の端子に接続されているビデオカメラに直接送ることができます。これにより、緊急時も、番組制作を継続することができます。

各部の名称と働き

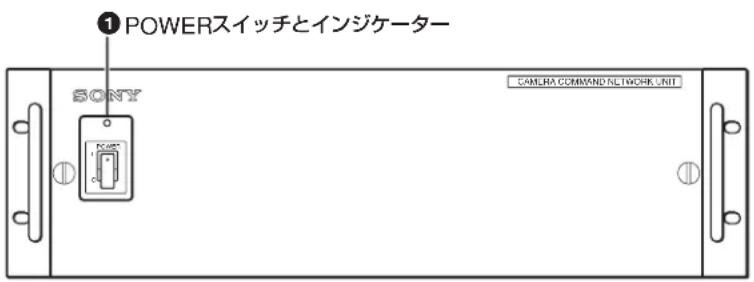

前面

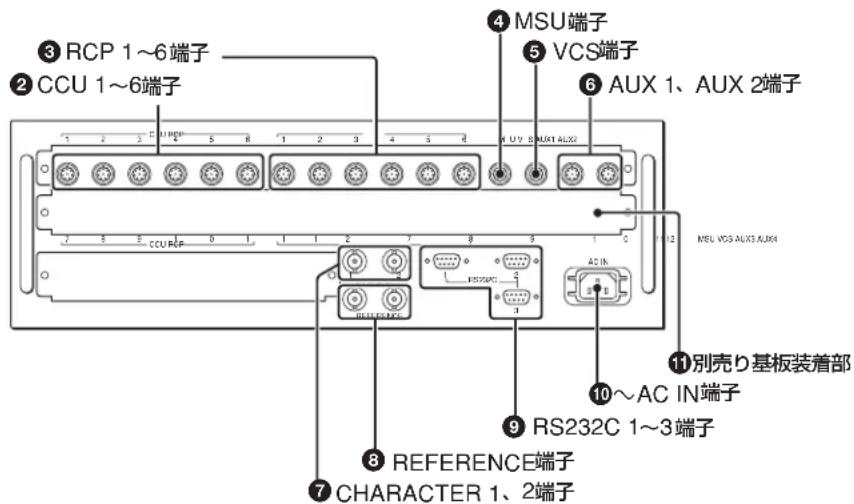

後面

① POWER (電源) スイッチとインジケーター

本機の電源を入/切します。電源が供給されるとインジケーターが点灯します。

② CCU (カメラコントロールユニット接続) 1～6端子 (8ピン)

CCU/HDCUシリーズカメラコントロールユニットのRCP/CNU REMOTE端子と、CCA-5ケーブルを使って接続します。

③ RCP (リモートコントロールパネル接続) 1～6端子 (8ピン)

リモートコントロールパネルRCPシリーズのCCU/CNU REMOTE端子と、CCA-5ケーブルを使って接続します。

④ MSU (マスターセットアップユニット接続) 端子 (8ピン)

マスターセットアップユニットMSU-900/1000のCCU/CNU REMOTE端子と、CCA-5ケーブルを使って接続します。

⑤ VCS (ビデオセレクター接続) 端子 (8ピン)

ビデオセレクターVCS-700のREMOTE端子と、CCA-5ケーブルを使って接続します。

⑥ AUX 1、AUX 2 (補助コントロール1、2) 端子 (8ピン)

CNU-700を2台使って多数のカメラをコントロールするとき、他のCNU-700のAUX1またはAUX2端子と、CCA-5ケーブルを使って接続します。

⑦ CHARACTER (キャラクター信号出力) 1、2端子 (BNC型)

文字情報を、525ラインまたは625ラインの白黒の映像信号として出力します。どちらの信号を出力するかは、REFERENCE端子に入力した基準信号に合わせて自動的に切り換わります。REFERENCE端子に入力信号がない場合は、525ラインの映像信号になります。

出力信号に同期信号を付加するかしないかを、AT基板のスイッチ（SYNC ON/OFF）で選択できます。

◆ 基板のスイッチの設定については、システムマニュアルをご覧ください。

⑧ REFERENCE (基準信号入力) 端子 (BNC型)

CHARACTER端子から出力する信号のゲンロック用の信号(VS、BSなど)を入力します。

⑨ RS232C 1～3端子 (D-sub 9ピン)

RS-232Cインターフェースの端子です。別売りの基板BKP-7930を装着しているかどうかで次のように働きます。

端子番号	BKP-7930未装着時	BKP-7930装着時
1 ISR	システム用に予約されている
2	汎 用 RS-232C インターフェース用に予約されている
3 未使用 汎用RS-232C インターフェース用

⑩～ AC IN (AC電源入力) 端子

別売りの電源コードでAC電源に接続します。別売りのプラグホルダーで、電源コードを本機に固定することができます。

⑪別売り基板装着部

別売りのCNU IFボードBKP-7930のコネクターパネルを装着します。本機1台で最大12台のカメラとリモートコントロールパネルをコントロールできるようになります。

仕様

一般

消費電流 BKP-7930を使用してRCPシリーズを

12台使用時: 最大4.0A

動作温度 5℃\~40℃

外形寸法 424×132×400 mm (幅/高さ/奥行き)

(最大突起部含まず)

質量 9.5 kg

入出力端子

CCU 1～6 8ビンマルチコネクター (各1)

RCP 1～6 8ピンマルチコネクター (各1)

MSU 8ピンマルチコネクター (1)

VCS 8ピンマルチコネクター (1)

AUX 1、2 8ピンマルチコネクター (各1)

CHARACTER BNC型 (2)

映像: 0.7 Vp-p、同期: 0.3 Vp-p

REFERENCE BNC型 (1)

0.3 Vp-p、ループスルー出力付き

RS232C D-sub 9ピン (3)

\~AC IN 3ピン (1)

付属品

オペレーションマニュアル (1)

別売り品

AC電源コード (125 V、7 A、2.4 m) 1-791-041-3X

3極→2極変換プラグ 1-793-461-1X

プラグホルダー 2-990-242-0X

仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。

お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。

このマニュアルに記載されている事柄の著作権は当社にあり、説明内容は機器購入者の使用を目的としています。 従って、当社の許可なしに無断で複写したり、説明内容（操作、保守等）と異なる目的で本マニュアルを使用することを禁止します。
