製品タイプ	リビング扇風機
ブランド	Yamazen
モデル	YMT-K3011
電源	AC100V 50/60Hz
消費電力	31/35W
コード長	1.6m
本体質量	約3.0kg
本体寸法	幅360×奥行350×高さ670~860mm
風量切替	弱・中・強の3段階
タイマー	3時間切タイマー（連続運転可能）
首振り機能	あり（つまみ操作）
高さ調節	スライドパイプ式（約670～860mm）
安全装置	過熱防止・異常時自動停止（記載内容による）
使用場所	日本国内の家庭用（海外使用不可）
お手入れ方法	本体・ガード・羽根は柔らかい布でから拭き、モーター部は掃除機で吸い取り
収納方法	分解して箱に収納、または組み立てたままポリ袋をかけて直射日光・湿気を避ける
補修用性能部品の保有期間	製造打ち切り後6年
保証期間	お買い上げ日より1年

よくある質問 - YMT-K3011 Yamazen

扇風機が作動しない場合は？

電源プラグがコンセントにしっかり差し込まれているか確認してください。それでも作動しない場合は、お買い上げの販売店に修理をご依頼ください。

異常な音や振動がする場合は？

羽根やガードの緩みがないか確認し、確実に取り付けてナットを締めてください。直らない場合は販売店にご相談ください。

モーター部が異常に熱い場合は？

ホコリがたまっている可能性があります。掃除機などでホコリを取り除いてください。改善しない場合はご使用を中止し、販売店にご連絡ください。

羽根を外すにはどうすればいいですか？

前ガードのクリップを外し、羽根を取り外します。スピンナーは逆ネジなので注意してください。詳細は取扱説明書の組み立て・分解手順をご参照ください。

タイマーの設定方法は？

タイマーつまみを矢印方向にいっぱい回してから、お好みの時間に合わせます。最大3時間まで設定でき、「連続」位置でタイマーを解除できます。

首振り運転はどうやって止めますか？

首振りつまみを上に引くと停止します。下に押すと首振りを開始します。

高さ調節はどのように行いますか？

上げるときはボタンを押しながら持ち上げます。下げるときはスライドパイプを下に押し込みます。指を挟まないよう注意してください。

お手入れの注意点は？

シンナー、アルコール、ベンジンなどの使用は避けてください。柔らかい布でから拭きし、汚れがひどい場合は中性洗剤を浸した固く絞った布で拭き、最後にから拭きします。

長期間使用していない扇風機を使用する前の注意は？

内部部品が劣化している可能性があります。運転しない、異常な音や振動、異臭などがある場合はすぐに使用を中止し、販売店にご相談ください。

保証期間とアフターサービスについて教えてください。

保証期間はお買い上げ日より1年間です。保証期間中の修理はお買い上げの販売店にご依頼ください。保証期間経過後は有料修理となります。補修用性能部品は製造打ち切り後6年間保有しています。

使用説明書 YMT-K3011 Yamazen

●業務用として使用しないでください。
●他の用途でのご使用はしないでください。 思わぬ事故の原因になります。

家庭用

リビング扇風機

YMT-K3011

●安全上のご注意……①～②……
●仕様 · · · · · · · · · · · · · ② · · · ·
●各部の名称と組み立てかた・・・③・・・
●使いかた・・・・・・・・・・・・ ④・・・・
●お手入れ・・・・・・・・・・・・ ⑤・・・・
●故障かな？と思ったら・・・・・・⑤・・・
●長期使用製品についてのご注意・・・⑥・
●アフターサービスについて・・・⑥・・・
●保証書 · · · · · · · · · · · · 裏表紙 · · · ·

この商品は、海外ではご使用になれません。

FOR USE IN JAPAN ONLY

・このたびは、弊社リビング扇風機をお買い上げいただきまして、誠にありがとうございました。
・ご使用の前に、この取扱説明書を必ずよくお読みになり正しく安全にお使いください。
・お読みになった後は、大切に保管してください。

最新情報はオリジナルブランドページ

YAMAZEN BOOKを

随時情報を更新中!

安全上のご注意

必ずお守りください

お使いになる人や他の人への危害、財産への損害を未然に防止するため、安全に関する内容を記載しています。内容をよく理解して記載事項をお守りください。

警告

誤った取り扱いをした ときに死亡や重傷に結 びつく可能性のあるもの

注意

誤った取り扱いをしたときに傷害や物的損害に結びつく可能性のあるもの

図記号の説明

禁止(してはいけないこと)を示します。 具体的な内容は図記号の中や文章で示します。

禁止

指示する行為の強制（必ずすること）を示します。具体的な内容は図記号の中や文章で示します。

指示

注意を示します。 具体的な内容は図記号の中や文章で示します。

警告

分解禁止

分解・修理・改造をしない

火災・感電の原因になります。修理は、お買い上げの販売店にご相談ください。

禁止

本体を水につけたり、水をかけたりしない

感電の原因になります。

電源プラグ・コードは正しく扱う

禁止

交流100V以外の電源は、使用しない

感電・発火の原因となります。

また、インバーター電源などを使用すると誤作動することがあります。

濡れ手禁止

濡れた手で電源プラグを抜き 差ししない

感電の原因になります。

プラグを 抜く

使用後は、必ず電源プラグをコンセントから抜く

長期間差し込んだままにしますと、ホコリなどが堆積することによって漏電・火災の原因になります。

禁止

電源コードを傷つけたり、無理に曲げたり、引っ張ったり、ねじったり、たばねたり、重いものをのせたり、挟み込んだり、加工したりしない

電源コードが破損し、火災・感電の原因になります。

ホコリを とる

電源プラグの刃および刃の取付面にホコリが付いているときは乾いた布でふき取る

火災の原因になります。

禁止

電源コードや電源プラグが傷んだり、コンセントの差し込みがゆるいときは使わない

感電・ショート・発火の原因になります。

根元まで 差し込む

電源プラグは、根元まで確実に差し込む

差し込みが不完全ですと感電・ショート・発火の原因になります。

警告

プラグを 抜く

異常時（焦げくさいにおいがするなど）は、直ちに使用を中止して電源プラグをコンセントから抜く

発熱などで火災・感電の原因になります。 お買上げの販売店またはお客様ご相談 窓口にご相談ください。

禁止

羽根・ガードをつけずに高さ調節 ボタンを押したり運転しない

けがの原因になります。

禁止

すき間からピンや針金など、異物を入れない

感電や異常動作して、けがの原因になります。

禁止

子供だけで使わせたり、幼児の手の届くところで使わない

感電・けがの原因になります。

注意

禁止

風を長時間、身体に当てない

健康を害することがあります。

禁止

ガードの中や可動部に指などを 入れない

けがの原因になります。

禁止

次の場所で使用しない

故障・感電・火災の原因になります。

●湿気の多い場所や火気の近く

●厨房や工場など油膜が発生するところ

●直射日光の当たるところ

●ホコリや金属粉の多いところ

●高温（40℃以上）になるところ

●障害物の周囲や不安定なところ

●灯油、ガソリン、塗料など引火性の物があるところ

プラグを 持つ

電源プラグを抜くときは、プラグ を持って引き抜く

感電・故障・発火の原因となります。

禁止

スライドパイプに油などを塗らない

伸縮部分が急にスライドするなどしてけがの原因になります。

製品を移動するときは、次のことに注意する

破損やけがの原因になります。

●電源を切り、電源プラグをコンセントから抜く

●電源コードと取っ手をしっかりと 持って滑らないようにする

●製品を引きずらない

仕様

電源	AC100V 50/60Hz	消費電力	31/35W
コード長	1.6m	本体質量	約3.0kg
本体寸法	幅360×奥行350×高さ670~860mm

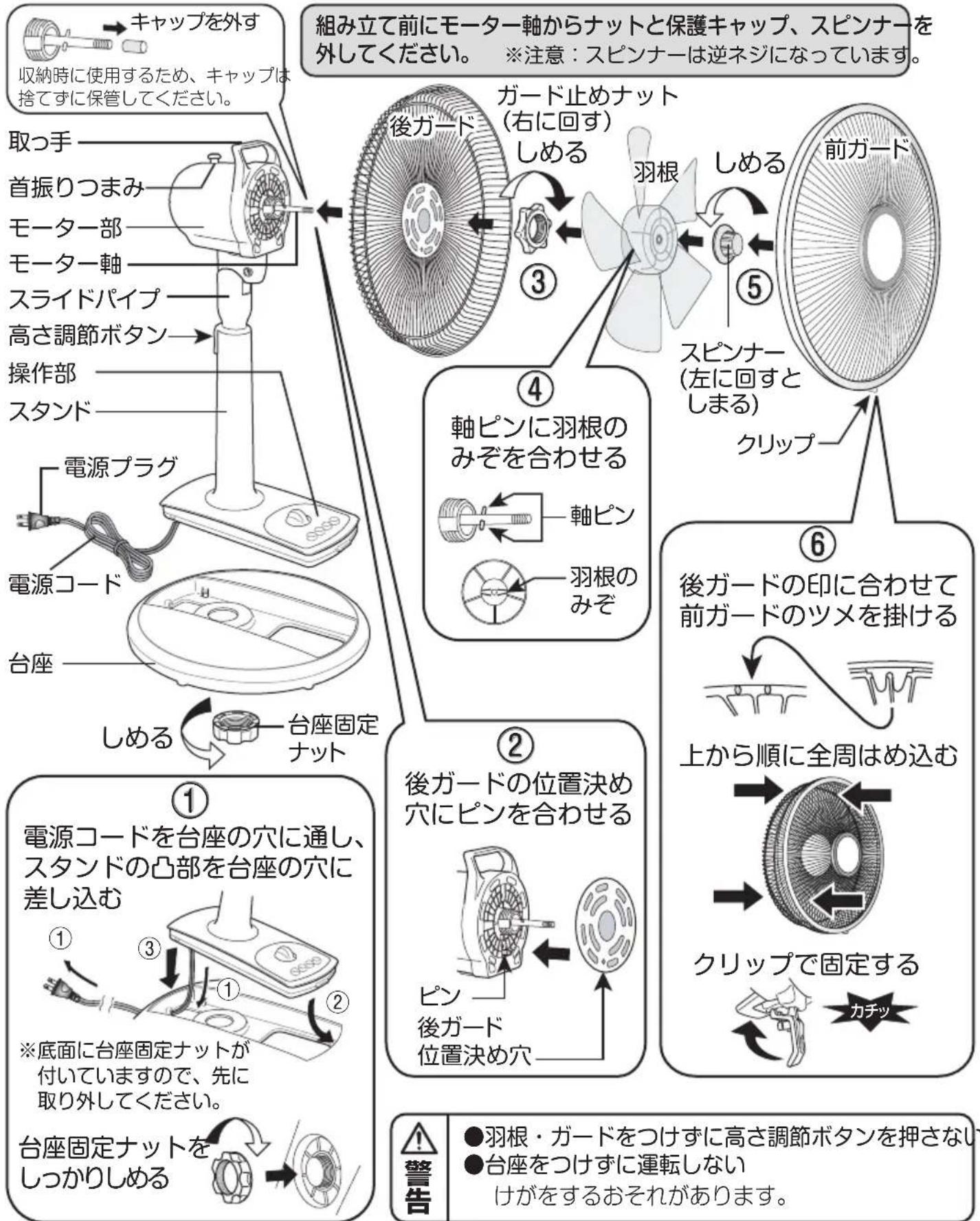

各部の名称と組み立てかた

●①～⑥の番号に従って組み立ててください。

1. 電源プラグをコンセントに差し込むイマー

奥までしっかり差し込んでください。

2. 運転をする

①タイマ一つまみを「連続」の位置に合わせてください。
②お好みの風量ボタンを押してください。

3. タイマーを(3曇間切タイマー)

タイマーつまみを矢印方向にいっぱい回してから、お好みの時間に合わせてください。（最大3時間まで設定できます。）

4. 首振り運転をする

首振りつまみを下に押すと首振りを開始します。

上に引くと停止します。

5. 風向きを変える

スタンド部を軽く押さえて、モーター部を上下・左右に動かします。

おイマー のまみ 連続 3 切 1 (時間) 2 切 弱 中 強 風量切換ボタン 電源切りボタン

停止 首振り

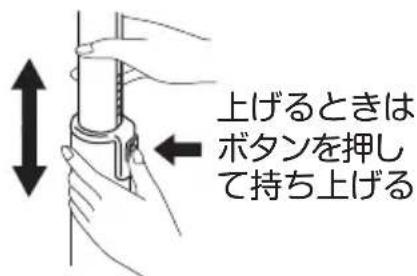

高さ調節のしかた

上げるときは ボタンを押し て持ち上げる

● 下げるときはスライド パイプを下に押し込む

注意

●モーター部を動かすときは、必ずスタンド部を押さえて、無理に動かさないでください。
●高さ調節をするときは、スライドパイプのすき間に指を挟まないようにしてください。

6. 運転を終了する

電源切りボタンを押して電源を切り、電源プラグをコンセントから抜いてください。

組み立てと逆の順序でガードや羽根を取り外してください。(P3参照)

台座固定ナットを外してから台座のツメ（2箇所）を矢印方向に押して本体を上に引っ張ってください。

<本体・ガード・羽根>

柔らかい布でからぶきしてください。

汚れが落ちにくいときは中性洗剤を浸して固く絞った布で汚れを落とし、最後にからぶきしてください。

<モーター部>

付着したホコリを掃除機などで吸い取ってください。

<収納>

!

注意

●シンナー・アルコール・ベンジンなどを使用しないでください。

変質・変色・劣化などの原因になります。

●化学ぞうきんを使うときは、その注意書きに従ってください。

●スプレー(殺虫剤・芳香剤などをかけないでください。

変質・変色・劣化などの原因になります。

組み立てたまま保管する場合はポリ袋を本体に被せて、直射日光を避け、湿気の少ない場所に保管してください。本体に重いものをのせたり、狭い場所に無理に押し込むと破損したり、故障の原因となります。

箱に収納する場合は、組み立てと逆の順序で取り外してください。

このとき必ずモーター軸にキャップを被せてください。

故障かな？と思ったら

下記の表でチェックしてください。直らないときは販売店へ修理をご依頼ください。

こんなとき 处

置

運転しない

●電源プラグがコンセントから抜けていませんか。 →しっかりと差し込んでください。

異常な音や 振動がある

●羽根やガードが緩んでいませんか。 →確実に取り付けてナットを締めてください。

モーター部が 異常に熱い

●ホコリがたまっていませんか。 →ホコリを掃除機などで取り除いてください。

電源コード、電源プラグに下記の口.およびハ.の症状があるとき、またはイ.の場合で汚れなどが取り除けない場合には、感電や火災の原因になりますので、お買い上げの販売店にご連絡ください。

イ.電源プラグが汚れていたり、さびていたり、ホコリが付着していませんか。

→汚れ、さび、ホコリなどを取り除く。

ロ.電源コードに傷がありませんか。

八.運転中、電源コードを動かすと電源が切れることがありませんか。

長期使用製品についてのご注意

長年ご使用の扇風機は、熱、湿気、ホコリなどの影響により、内部部品が劣化し、発煙・発火のおそれがあります。ご使用中に次のような症状がみられる場合は、電源を切り、コンセントから電源プラグを抜いて、お買い上げの販売店またはアフターサービスの項に記載の「山善お客様ご相談窓口」にご相談ください。

●スイッチを入れても羽根が回らない。
●羽根が回っても、異常に回転が遅かったり不規則。
●回転するときに異常な音や振動がする（摩擦音・接触音・打音等がしたり羽根がブレて振動しているなどの状況）。
●モーター部分が異常に熱かったり、焦げくさいにおいがする。
●電源コードが折れ曲がったり破損している。
●電源コードに触れると、羽根が回ったり、回らなかったりと不安定。

異常があればご使用中止！！

すぐにコンセントから電源プラグを抜いて、お買い上げの販売店または本書に記載の「山善お客様ご相談窓口」にご相談ください。

設計上の標準使用期間

製品本体に表示してある【設計上の標準使用期間】は、下記に示す標準的な使用条件の下で使用した場合に、安全上支障なく使用することができる標準的な期間です。

環境条件	電圧	AC100V
	周波数	50/60Hz
	温度	30°C
	湿度	65%
	設置	本書に基づく組立及び設置
負荷条件	本製品の最大定格での運転
想定時間	運転時間	8h/日
	運転回数	5回/日
	運転日数	110日/年
	スイッチ操作回数	550回/年

製品の故障や劣化は、この条件以外でもさまざまな要因に影響を受けます。 標準使用期間に達しない場合でも、上記のような異常がみられた場合にはすぐにご使用をやめ、販売店もしくは「山善お客様ご相談窓口」にご相談ください。 また、「設計上の標準使用期間」は「保証期間」とは違い、本製品の無償修理を保証する期間ではありません。保証内容および期間につきましては本書に添付の「保証書」に記載いたしております。

アフターサービスについて

①この製品には保証書がついております。 お買い上げの際に、販売店より必ず保証欄の「お買い上げ年月日」と「販売店印」の記入をお受けください。
②保証期間はお買い上げ日より1年です。 保証期間中の修理はお買い上げの販売店にご依頼ください。保証書の記載内容により修理いたします。その他詳細は保証書をご覧ください。
③保証期間経過後の修理（有料）についてはお買い上げの販売店にご相談ください。

④この製品の補修用性能部品の保有期間は製造打ち切り後6年です。 補修用性能部品とはその製品の機能を維持するために必要な部品です。
⑤アフターサービスについてご不明な場合は、本書に記載の「山善お客様ご相談窓口」へお問い合わせください。

■使いかたやお手入れなどのご相談は下記へ

この製品についてのお取り扱い・お手入れ方法などのご相談、ご転居されたりご贈答品などで、販売店に修理のご相談ができない場合は、「お客様ご相談窓口」にご相談ください。

● Eメールでのご相談も受け付けております。その際は商品名・品番・ご相談内容・お名前・お電話番号をご記入の上、ご相談ください。

お客様ご相談窓口 苺ゃル 0570-019-700

※PHS、IP電話など一部の電話からのご利用はできません。受付時間 10:00～17:00 (土・日・祝日を除く)

Eメールでのご相談は

[e-mail]

個人情報のお取り扱いについて

株式会社 山善及びその関係会社は、お客様の個人情報やご相談内容を、ご相談への対応や修理、その確認などのために利用し、その記録を残すことがあります。また、個人情報を適切に管理し、修理業務などを委託する場合や正当な理由がある場合を除き、第三者には提供しません。
