使用説明書 YWX-F35 Yamazen

●業務用として使用しないでください。
●他の用途で使用しないでください。 思わぬ事故の原因になります。

家庭用

もくじ

■安全上の注意……1～4
■各部の名称……5～6
■組み立てかた……6～8
■ 本体の取り付けかた……9
リモコンの準備……10
使いかた

●操作部と表示部の名称……11
●電源プラグを家庭用コンセントに差し込む……12
●運転する……12
●風量を設定する……13
●左右自動首振り運転を設定する……13
●切タイマーを設定する……14
●入タイマーを設定する……14
●自動OFFタイマー……15
- 減光モードを設定する……15
- リズム風/おやすみモードを設定する……15～16
●風向きを上下にかえる(手動)……17
- 使用後は……17

■お手入れと保管……17～19
■ 仕様……20
■故障かな?と思ったら……20
長期使用製品についての注意……21
アフターサービスについて……21
■ MEMO....22
■ 保証書……裏表紙

この製品は、海外では使用できません。

FOR USE IN JAPAN ONLY

最新情報はオリジナルブランドページ

YAMAZEN BOOKを

チェック!

随時情報を更新中!

• このたびは、弊社扇風機をお買い上げいただき、誠にありがとうございました。
• 使用する前に、この取扱説明書を必ずよく読み正しく安全に使用してください。
• 読んだあとは、大切に保管してください。

安全上の注意

使用する前に「安全上の注意」をよく読み、必ず守ってください。

※ここに示した項目は、製品を安全に正しく使用するためや、使用する人や他の人々への危害や財産への損害を未然に防止するためのものです。また危害や損害の大きさと切迫の程度を明示するために、誤った取り扱いをすると生じることが想定される内容を「警告」「注意」の2つに区分しています。いずれも安全に関する重要な内容ですので、必ず守ってください。

警告

この表示を無視して誤った取り扱いをすると、死亡または重傷を負うことが想定される内容を示しています。

注意

この表示を無視して誤った取り扱いをすると、傷害を負ったり物的損害の発生が想定される内容を示しています。

絵表示の例

◎記号は、禁止「してはいけないこと」を表示しています。図の中に具体的な禁止内容（左図の場合は、分解禁止）が描かれています。

① 記号は、強制「しなければいけないこと」を表示しています。図の中に具体的な指示内容（左図の場合は、電源プラグをコンセントから抜く）が描かれています。

※読んだあとは、使用する人がいつでも手に取れる場所に、必ず保管してください。

警告

電源コード・電源プラグについて

指示に従う

電源プラグは、根元まで確実に真っ直ぐ差し込む

- 発熱・感電・火災の原因になります。 ◎斜めに差し込まない。

指示に従う

定期的に電源プラグのホコリをふき取る

- 電源プラグにホコリがたまると、湿気によって絶縁不良となり、ショート・感電・火災の原因になります。 ◎電源プラグのホコリは、乾いたふきんでふき取る。

指示に従う

破損、故障、異常があったり、電源 コードや電源プラグが異常に熱くなるときは、直ちに使用を中止する

●けが・感電・火災の原因になります。 ※故障・異常例

21ページの「長期使用製品についての注意」を参照して異常があるときは、直ちに使用を中止する。

必ず電源プラグをコンセントから抜き、お買い上げの販売店に点検や修理を依頼してください。

禁止

家庭用コンセント（AC100V）以外での使用、コンセントや配線器具の定格を超える使いかたはしない

- 家庭用コンセント（AC10 OV）以外で使用すると、誤作動や故障したり、延長コードやタコ足配線で定格を超えると、コンセントや配線器具が異常発熱して、火災の原因になります。

禁止

電源コードや電源プラグが傷んでいたり、差し込みがゆるいときは、使用しない

●ショート・感電・火 災の原因になります。

禁止

電源コードや電源プラグを傷つけたり、破損させたり、加工したり、熱器具に近づけたり、無理に曲げたり、ねじったり、引っ張ったり、たばねて使用しない

- ショート・感電・火 災の原因になります。 ◎必ず結束バンドを外して、電源コードをのばす。

禁止

スタンド（本体）で電源コードを 挟まない

●ショート・感電・火 災の原因になります

プラグを抜く

長期間使用しないときは、電源プラグをコンセントから抜く

●けが・感電・漏電火災の原因になります。

■ 設置について

水ぬれ禁止

水や蒸気が本体にかかる場所、水にぬれた場所、湿気の多い場所に設置しない

- ショート・感電・火災の原因になります。

禁止

可燃性ガスや引火性の物（ガソリンやシンナーなど）がある場所に設置しない

- 爆発・火災の原因になります。

指示に従う

壁掛金具の取り付けは、十分強度のある場所を選んで確実におこなう

●落下して、破損・故障・けがの原因になります。

■ 使用について

分解禁止

分解、修理、改造をしない

●けが・感電・火災の原因になります。

※修理は、お買い上げの販売店に依頼してください。

禁止

すき間や開口部に、金属物や異物を入れない

●けが・ショート・感電の原因になります

禁止

組み立てや取り外しのときに、電源 プラグをコンセントに差し込まない

●意図せず運転して、破損・けがの原因になります。

指示に従う

各部品の組み立ては、確実におこなう

- 運転中に部品が外れて、落下・破損けがの原因になります。

禁止

ガードやモーター部に布を掛けたり、 ふさいで使用しない

- モーターの過熱・火災の原因になります。

禁止

ガード取っ手を持って、製品を引っ張ったり、ぶら下がらない

●製品が落下して、破損・故障・けがの原因になります。

禁止

子供や取り扱いに不慣れな方だけで使用しない

乳幼児の手の届く場所で使用したり、保管しない

●けが・感電の原因になります。

禁止

ガードの中、可動部、すき間に指や棒を入れない

- 指を挟んだり、回転部に触れてけがの原因になります。

◎特に子供には、注意する。

禁止

羽根やガードが組み立てられていない状態で運転しない

- 故障・けがの原因になります。

指示に従う

製品に異常な振動が発生したときは 使用を中止する

●運転中に部品が外れて、落下・破損けがの原因になります。

禁止

運転中にガードやガード取っ手を持って風向きをかえない

- 運転中にガードやガード取っ手を持って風向きをかえると、羽根がガードにあたることがあり、羽根が破損したり飛散して、けがの原因になります。

警告

■ お手入れ・保管について

プラグを抜く

お手入れのときは、必ず電源プラグをコンセントから抜く

●けが・ショート・感電の原因になります

ぬれ手禁止

ぬれた手で電源プラグを抜き差ししない

- ショート・感電の原因になります。

水ぬれ禁止

水に入れたり、水をかけたり、丸洗いをしない

- ショート・感電・火災の原因になります。

指示に従う

包装用ポリ袋は、子供の手の届かない場所に保管する

- 誤って顔にかぶったり、巻きついたりして、窒息する原因になります。

禁止

各種スプレー（掃除用、整髪用、殺虫剤など）を吹きつけない

●本体内部にガスが滞留して、爆発・火災の原因になります。

- 変色・変質・破損の原因になります。

注意

■ 電源コード・電源プラグについて

禁止

電源コードを引っ張って電源プラグを抜かない

- ショート・感電・火災の原因になります。 ◎電源プラグを抜くときは、必ずプラグ本体を持って、真っ直ぐ抜く。

禁止

電源コードを持って本体を引っ張らない

●製品が落下したり、ショート・感電・火災の原因になります。

指示に従う

電源プラグを抜き差しするときは、必ず運転が停止してからおこなう

- 故障の原因になります。

■ 設置について

禁止

油、油煙、金属粉が発生する場所（厨房や工場）やホコリの多い場所に設置しない

- 変質・変形・感電・火災の原因になります

禁止

屋外に設置しない

- 故障・感電・火災の原因になります。

禁止

直射日光があたる場所、火気や熱源(コンロや暖房器具)の近くに設置しない

- 変質・変形・火災の原因になります。

禁止

障害物（カーテンなど）の近くに 設置しない

- 障害物（カーテンなど）がガードに吸い込まれ、破損・故障・けがの原因になります。

注意

■ 使用について

禁止

業務用に使用しない

- 無理な負担がかかり、破損・故障火災の原因になります。

指示に従う

組み立てや取り外しのときに、すき間で指を挟まないように十分注意する

●けがの原因になります。

禁止

風を長時間、身体にあてない

- 健康を害する原因になります。

禁止

入タイマーを設定しているときは、 ガードや羽根に触らない

●急に運転が開始して、けがの原因になります。

禁止

手でガードやモーター部を押さえて、左右自動首振り運転を停止させない

- 故障の原因になります。

禁止

落としたり、強い衝撃を与えない

●破損・故障・けがの原因になります。

指示に従う

動物（犬や猫など）がいる部屋で 使用するときは、十分注意する

- 本体や電源コードを傷め、故障・感電・火災の原因になります。

指示に従う

市販の扇風機カバーをガードに取り付けるときは、たるみがない物を使用する

● たるみがあるとガードに吸い込まれ、破損・故障・けがの原因になります。

禁止

運転中は、ガードに頭髪や衣類（ひも類）を近づけない

- 頭髪や衣類が巻き込まれ、破損・故障・けがの原因になります。

指示に従う

コイン形リチウム電池の取り扱いには、十分注意する

• 破裂・傷害・火災の原因になります。
  ◎分解したり、改造をしない。
  ◎加熱したり、火の中に入れない。
  ◎使用済みの電池は、絶縁しておく。
  ◎乳幼児の手の届く場所に置いたり、保管しない。

誤飲の原因になります。

※万一飲み込んだときは、すぐに医師に相談してください。

■ お手入れ・保管について

禁止

運転停止直後に、お手入れをしない

◎モーター軸付近が熱くなっていることがあるので注意する。

禁止

お手入れには、シンナー、ベンジン 漂白剤、柑橘系の洗剤、みがき粉、 たわし、スポンジの研磨面を使用 しない

• 傷・変質・破損の原因になります。
  ◎お手入れは、17～19ページの「お手入れと保管」を参照する。

各部の名称

本体

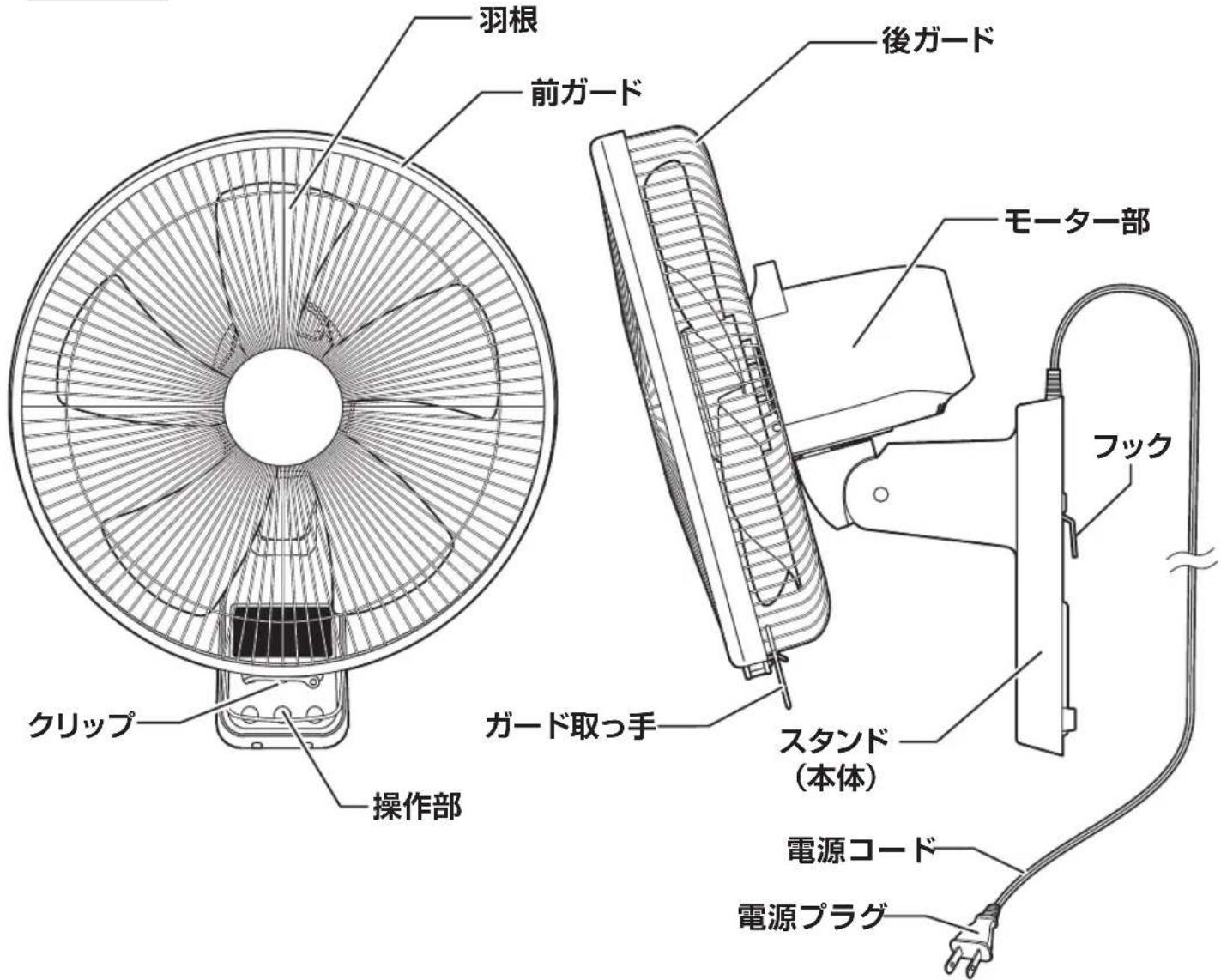

羽根 前ガード 後ガード モーター部 フック グリップ 操作部 ガード取っ手 スタンド (本体) 電源コード 電源プラグ

付属品

送信部 リモコン

コイン形リチウム電池 (CR2025 : 1個)

●本書は、イラストを用いて説明しています。 実際の製品とは、多少異なることがあります。

各部の名称

壁掛金具

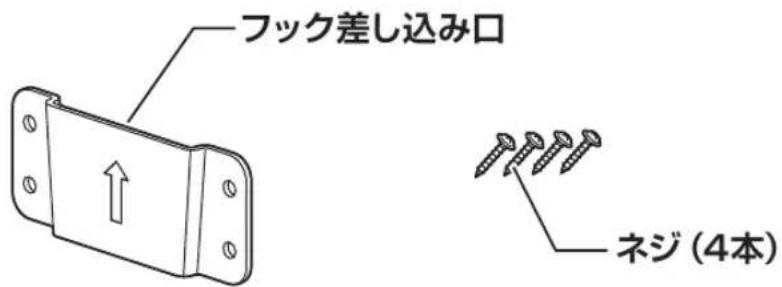

フック差し込み口 ネジ (4本)

組み立てかた

※組み立てのときは、けがをしないように十分注意してください。

警告

組み立てや取り外しのときに、電源プラグをコンセントに差し込まない

禁止

- 意図せず運転して、破損・けがの原因になります。

組み立てる前に、電源プラグをコンセントに差し込まない

後ガードの組み立て

後ガードと羽根は、開梱時結束バンドで固定してあります。

• 結束バンドを取り外してから、ガードや羽根を組み立てます。
• 結束バンドのツメを上げながら、結束バンドを引き抜いて取り外します。

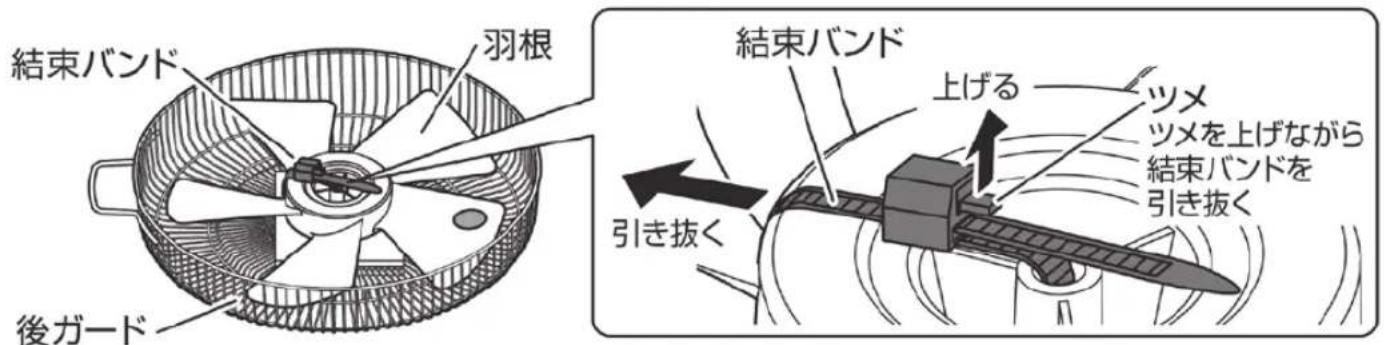

結束バンド 羽根 後ガード 結束バンド 上げる ツメ ツメを上げながら 結束バンドを 引き抜く 引き抜く

組み立てかた

後ガードの組み立て つづき

①スピンナーを取り外して、チューブを引き抜きます。

※チューブは、保管のとき必要ですので捨てないでください。

②ガード止めナットを取り外します。

③モーター部前面に後ガードを差し込みます。
④ガード止めナットを確実に締め付けて、後ガードを固定します。

モーター部前面 ③ 後ガード ④ ガード止めナット 右に回す（時計回し） ネジ山に注意し、 傾きのないよう 確実に締め付ける

凸部 差し込む 差し込み穴（丸穴）

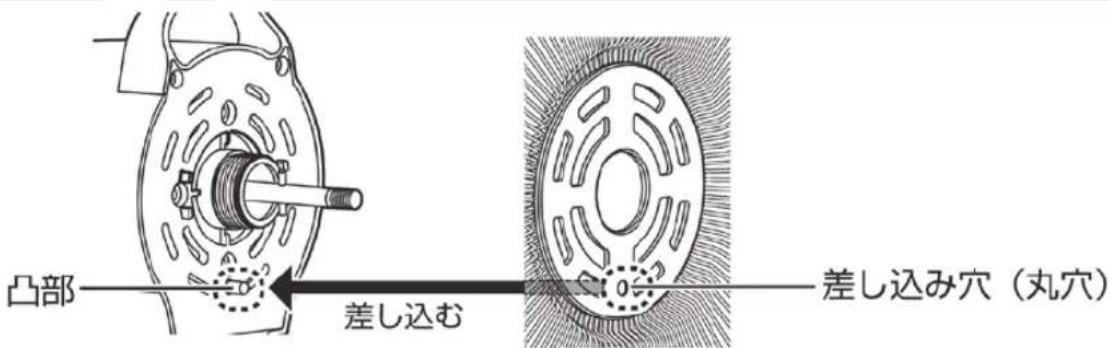

後ガードの差し込み穴（丸穴）を下にして、モーター部前面の凸部に後ガードの差し込み穴（丸穴）を差し込みます。

組み立てかた

羽根の組み立て

①羽根をモーター軸に差し込みます。
②スピンナーを確実に締め付けて固定します。

モーター軸 羽根 ① ② 指入れ注意シール はがさない

羽根は、羽根裏面中央部の凹部をモーター軸側にして差し込む

ネジ山に注意し、傾きのない よう確実に締め付ける

スピンナー

羽根を持ちながらスピンナーを 左に回す（反時計回し）

■ 指入れ注意シールの貼り位置は、左図の限りではありません。

モーター軸 差し込む 回り止めピン モーター軸の回り止めピンに、 羽根裏面中央部の凹部を合わせて 差し込みます。 羽根裏面中央部の凹部 この凹部がある側をモーター軸側に して羽根を差し込む

前ガードの組み立て

①後ガードの合わせマークに、前ガードのフックを合わせて掛け、前ガードを押さえて後ガードにはめ込みます。
②クリップを押し込んで固定します。

合わせマーク フック 前ガード はめ込む 後ガード 点線部 (ツメ4か所) を確実にはめ込み、 実線部 (2か所) を 押し込んではめる

お願い

※前ガードをはめ込むときは、手で後ガードを抱え込むようにしながら、前ガードを押さえてはめ込んでください。

2 クリップを 押し込んで 固定する クリップ

本体の取り付けかた

※壁掛金具や本体を取り付けるときは、事故防止のため下記に注意してください。

警告

壁掛金具の取り付けは、十分強度のある場所を選んで確実におこなう

指示に従う ● 落下して、破損・故障・けがの原因になります。

電源プラグをコンセントに差し込んだまま本体の取り付けをしない

必ずお守りください

※製品質量（重さ）に十分耐える場所（木の柱など強度のある場所）に取り付けてください。

薄いベニヤ板、石膏ボード、しっくい壁、モルタル壁など、強度のない場所には取り付けないでください。

※左右自動首振り運転時や風向きをかえたときに、ガードが天井や壁に接触しないように十分離して取り付けてください。

ガードが天井や壁に接触すると、本体が破損したり、落下する原因になります。

※取り付けや取り外しのときは、けがをしないように十分注意しておこなってください。

壁掛金具を取り付ける

- 垂直な壁面に、同梱のネジ（4本）で壁掛金具を壁面に対して、水平に確実に取り付けます。

※壁掛金具は、取り付ける向きがありますので下図の向きに取り付けてください。

※下図の壁掛金具取り付け距離は、左右自動首振り運転時や風向きをかえたときに、ガードが天井や壁に接触しない距離の目安です。

壁で風が妨げられないように、下図の距離よりも更に距離を空けて取り付けてください。

壁掛金具を取り付ける向き

フック差し込み口 矢印刻印

矢印刻印を上向きにして取り付ける

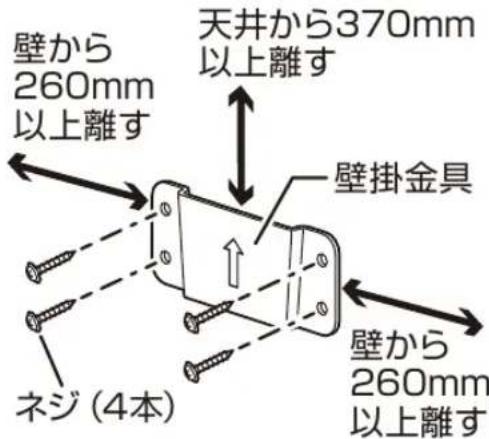

壁から 260mm 以上離す 天井から370mm 以上離す 壁掛金具 壁から 260mm 以上離す ネジ (4本)

■十分強度のある場所に壁掛金具を取り付ける

■壁掛金具を取り付けたあと 下記を確認する

◎ネジが確実に締めつけられているか

◎壁掛金具にぐらつきがないか

ネジの締めつけが不完全だったり、壁掛金具にぐらつきがあると、本体が落下して、破損・故障・けがの原因になります。

本体を取り付ける

●本体のフックを壁掛金具のフック差し込み口に確実に差し込みます。

フック 差し込む フック 差し込み口 壁掛金具

リモコンの準備

●電池ホルダーのツメを矢印の方向に押しながら、電池ホルダーを引き出します。
●電池の+側を上にして電池ホルダーにのせ、電池ホルダーをリモコンに差し込みます。

リモコン

裏側

引き出す

電池

ホルダー

リモコン

裏側

電池

ホルダー

差し込む

ツメを矢印

の方向に押す

コイン形リチウム電池

※付属のコイン形リチウム電池は、テスト用のため早く消耗することがあります。

+ (プラス側)

リモコン操作ができなくなったときは、電池を交換してください。

※交換用電池は、市販のコイン形リチウム電池 CR2025 1個をお買い求めください。（マイナス側）

※電池の+とーを間違えないように、正しく入れてください。

※損傷（変形や傷）があったり、異物が付着した電池は、使用しないでください。

※液漏れしたときは、素手で液に触れないでください。

万一触れたときは、水でよく洗い医師に相談してください。

※リモコンを長期間使用しないときは、電池を取り出してください。

※使用済みの電池を廃棄するときは、＋と－それぞれの電極にビニルテープを貼り、必ず絶縁して自治体の指導に従って廃棄してください。

●リモコン送信部をリモコン受信部に向け、ボタンを押して操作します。
●リモコンで操作できる範囲は、約3mです。
●次のような場所では、リモコンで操作できないことがあります。

◎リモコン送信部とリモコン受信部の間に、障害物（ガードや羽根含む）がある場所。
◎リモコン受信部に、直射日光や照明器具の強い光があたる場所。
◎インバーター照明器具を使用している場所。

※リモコンを落としたり、踏んだり、リモコン送信部を傷つけたり、液状の物をかけないでください。

リモコンで操作できなくなる原因になります。

使いかた

操作部と表示部の名称

本体操作部

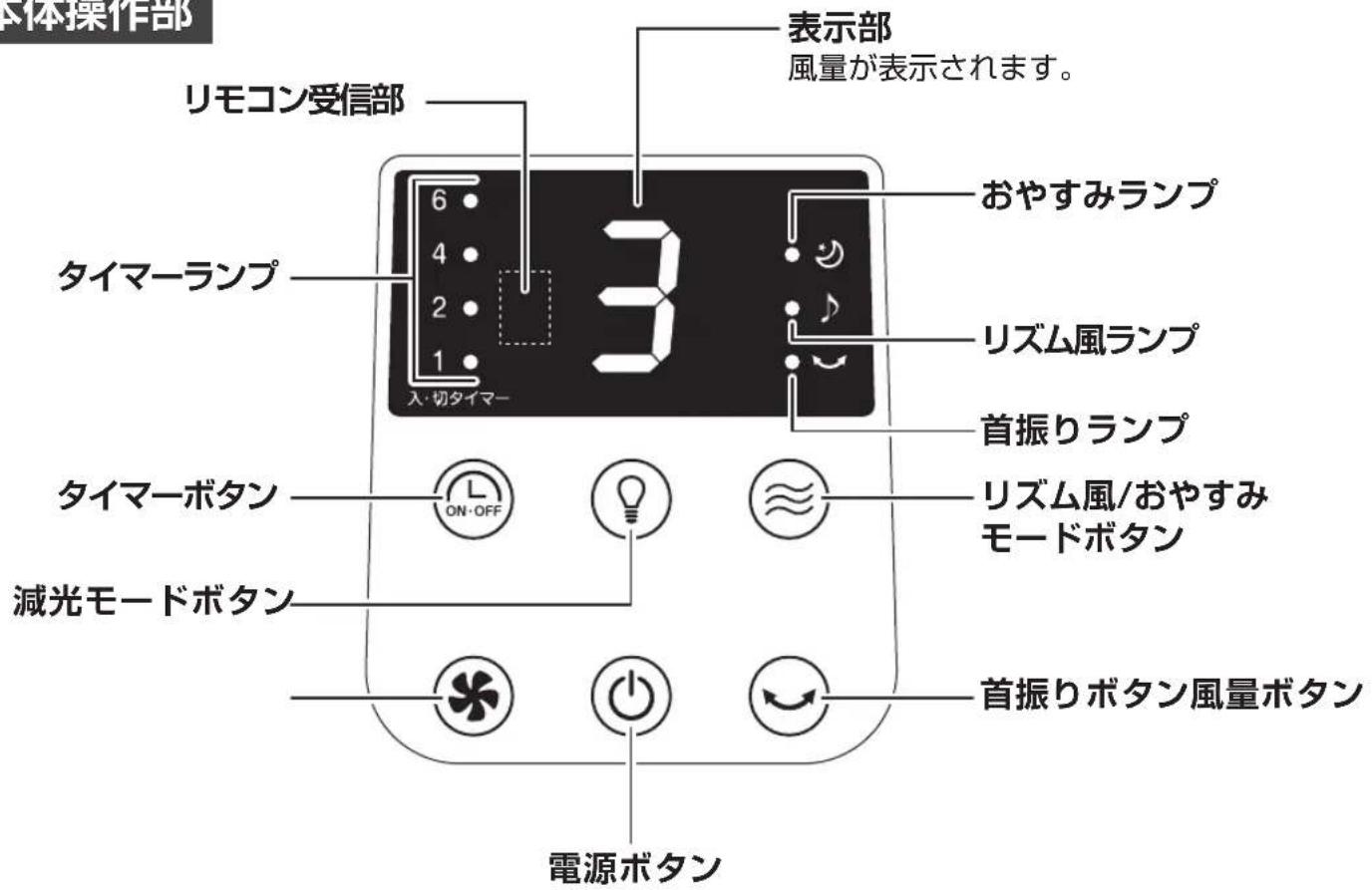

本体操作部 表示部 風量が表示されます。 リモコン受信部 おやすみランプ タイマーランプ リズム風ランプ 入・切タイマー 首振りランプ タイマーボタン LON-OFF リズム風/おやすみ モードボタン 減光モードボタン 首振りボタン風量ボタン 電源ボタン

お知らせ

●本体操作部の一部が暖かくなることがありますが、故障ではありません。

リモコン操作部

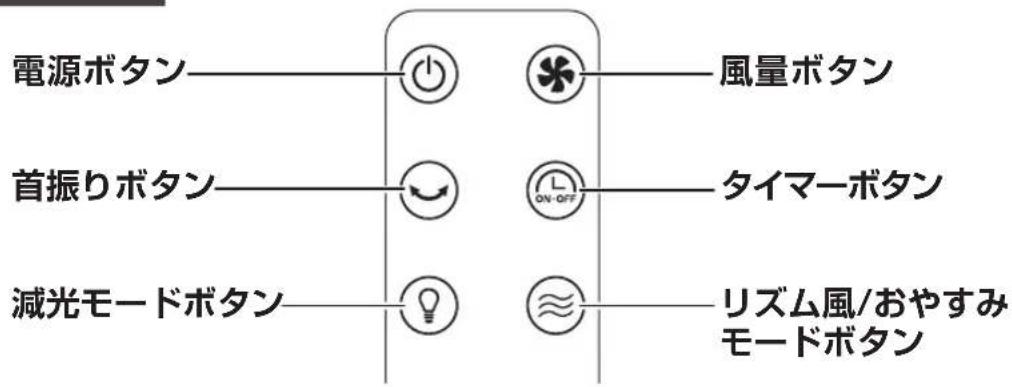

電源ボタン 首振りボタン 減光モードボタン 風量ボタン タイマーボタン リズム風/おやすみ モードボタン

お願い

※ボタンは、1つずつ押してください。

(2つのボタンを同時に押さないでください)

※扇風機を使用するときは、事故防止のため下記に注意してください。

警告

禁止

ガードの中、可動部、すき間に指や棒を入れない

●指を挟んだり、回転部に触れてけがの原因になります。

◎特に子供には、注意する。

禁止

羽根やガードが組み立てられていない状態で運転しない

●故障・けがの原因になります。

注意

指示に従う

市販の扇風機カバーをガードに取り付けるときは、たるみがない物を使用する

●たるみがあるとガードに吸い込まれ、破損・故障・けがの原因になります。

電源プラグを家庭用コンセント（AC 100V）に差し込む

- 電源プラグを家庭用コンセントに、根元まで確実に差し込みます。

警告

禁止

電源コードをたばねて使用しない

●ショート・感電・火災の原因になります。

◎必ず結束バンドを外して、電源コードをのばす。

• 電源ボタンを押します。
• 「ピッ」と音が鳴り、表示部に「1」を表示して、風量「1」で運転を開始します。（初期状態運転）
• メモリー機能が働いているときは、メモリーしている設定内容で運転を開始します。
  ●もう一度電源ボタンを押すと、電源が切になります。

メモリー機能について

■ 本製品には、メモリー機能が付いています。

• 前回運転終了時の「風量」、「リズム風モード」、「左右自動首振り運転」、「減光モード」の設定状態がメモリーされます。
  ●おやすみモード（おやすみモードで設定した内容）は、メモリーされません。
  ●メモリー機能が働いていると次に電源を入にしたとき、メモリーした内容が自動的に設定され運転を開始します。

※ただし下記 ①～② のいずれかをおこなったときは、メモリーがリセットされて初期状態で運転を開始します。

①電源プラグをコンセントから抜いたあと（停電含む）、次に電源を入にしたとき
②タイマーボタンを操作（押す）をしたあと、次に電源を入にしたとき

使いかた

風量を設定する

• 運転中に、風量ボタンを押します。
• ボタンを押すごとに「ピッ」と音が鳴り、風量が下記のように順送りでかわります。
• 表示部に風量を表示します。

●風量によっては、共振音がすることがありますが、故障や異常ではありません。

左右自動首振り運転を設定する

●運転中に、首振りボタンを押します。
●首振りランプ「～」が点灯し、左右自動首振り運転が設定されます。
●もう一度首振りボタンを押すと、左右自動首振り運転が解除されます。

約80°の範囲で左右に首振りします。

約80°

左右自動首振り運転に関するお知らせ

- 首振り機構は、首振りモーターとその他連結部品で構成されており、首振り運転中に首振りモーターの回転音やギア音がすることがありますが、異常ではありません。

切タイマーを設定する

■ 設定時間が経過すると電源が切になります

運転中に 押す

• 運転中に、タイマーボタンを押します。
• ボタンを押すごとに「ピッ」と音が鳴り、タイマーランプが点灯して切タイマー時間が下記のように順送りで設定されます。

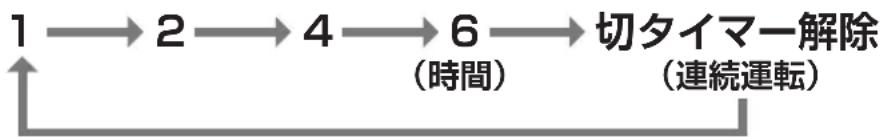


• 時間が経過すると「6」→「4」→「2」→「1」とタイマーランプがかわり、電が切になるまでの残り時間を表示します。
• 風量は、「1」～「3」のいずれかに設定できます。
• リズム風モード、左右自動首振り運転、減光モードを設定することができます。

お知らせ

• 切タイマーと入タイマーを同時に設定することはできません。
• おやすみモード設定中は、切タイマーを設定することはできません。

※切タイマーを設定するときは、おやすみモードを解除してください。

入タイマーを設定する

■ 設定時間が経過すると運転を開始します

電源切時に押す

• 電源切時に、タイマーボタンを押します。

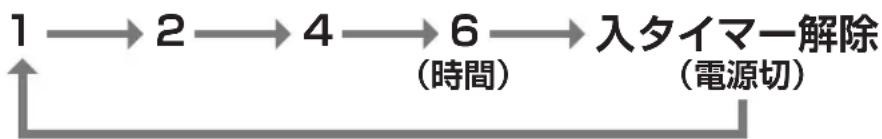

• ボタンを押すごとに「ピッ」と音が鳴り、タイマーランプが点灯して入タイマー時間が下記のように順送りで設定されます。

• 時間が経過すると「6」→「4」→「2」→「1」とタイマーランプがかわり、運開始までの残り時間を表示します。
• 入タイマーを設定すると、風量「1」が設定されますが「2」に設定をかえることができます。

「3」に設定することはできません。

- リズム風モード、左右自動首振り運転、減光モードを設定することができます。

お知らせ

• 入タイマーは、電源切時のみに設定できます。
• 切タイマーと入タイマーを同時に設定することはできません。

使いかた

自動OFFタイマー（切り忘れ防止機能）

■ 安全のため、約8時間 運転すると切り忘れ防止機能が働いて、自動的に運転を停止します。（電源が切になります）

途中で何らかのボタン操作をしたときは、操作した時点から8時間後に電源が切になります。

• 切タイマー設定時は、設定した時間で電源が切になります。
  ●入タイマーで運転を開始したときは、途中でボタン操作をしても安全のため 約3時間運転すると自動的に電源が切になります。

減光モードを設定する

• 運転中に、減光モードボタンを押します。
• 表示部や各ランプが暗くなり、減光モードが設定されます。
• 就寝時に便利な機能です。
  ●もう一度減光モードボタンを押すと、減光モードが解除されます。

お知らせ

- 減光モード設定中に、いずれかのボタンを押すと約10秒間 各表示が明るくなります。

リズム風/おやすみモードを設定する

• 運転中に、リズム風/おやすみモードボタンを押します。
• ボタンを押すごとに「ピッ」と音が鳴り、モードが下記のように設定されます。

リズム風モード → おやすみモード

お知らせ

- リズム風モードとおやすみモードを同時に設定することはできません。

リズム風モードを設定する ■ 自動的に風の強さをかえて運転します

• リズム風/おやすみモードボタンを押して、リズム風ランプ「♪」を点灯させます。
• 設定中の風量でリズム風モードが設定されます。
• 左右自動首振り運転、減光モードを設定することができます。

リズム風/おやすみモードを設定するつづき

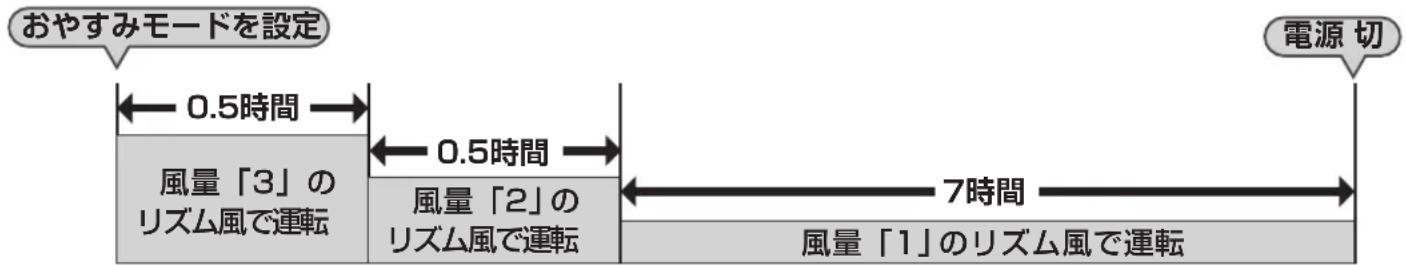

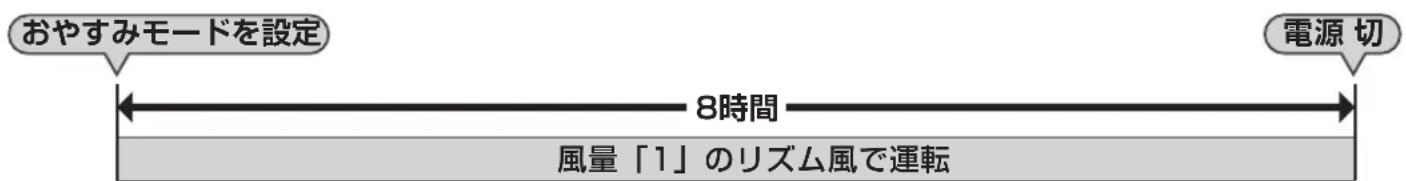

おやすみモードを設定する ■ 自動的に風の強さをかえて運転し電源が切れます

• リズム風/おやすみモードボタンを押して、おやすみランプ「💡」を点灯させます。
  ●設定中の風量でおやすみモードが設定されます。
  ● 左右自動首振り運転、減光モードを設定することができます。

お知らせ

• おやすみモードを設定すると、風量の設定が変更できなくなります。
  ※おやすみモードを設定するときは、先にお好みの風量を設定してください。
  (左右自動首振り運転と減光モードの設定や解除は、おやすみモードを設定したあとでも可能です)
• 切タイマーや入タイマー設定中は、おやすみモードを設定することはできません。
  ※おやすみモードを設定するときは、切タイマーや入タイマーを解除してください。

おやすみモードの運転内容

■ 風量「1」でおやすみモードを設定したとき

おやすみモードを設定 8時間 風量「1」のリズム風で運転 電源 切

• おやすみモードを設定してから8時間で電源が切になります。

■ 風量「2」でおやすみモードを設定したとき

おやすみモードを設定 0.5時間 風量「2」の リズム風で運転 7.5 時間 風量「1」のリズム風で運転 電源 切

• おやすみモードを設定してから8時間で電源が切になります。

■ 風量「3」でおやすみモードを設定したとき

おやすみモードを設定 0.5時間 風量「3」の リズム風で運転 0.5時間 風量「2」の リズム風で運転 7時間 風量「1」のリズム風で運転 電源切

• おやすみモードを設定してから8時間で電源が切になります。

使いかた

風向きを上下にかえる（手動）

- 電源ボタンを押して運転が停止してから、ガード取っ手を持って風向きをかえます。

※風向きをかえるときは、手でガード取っ手を持って上下に動かしてください。

左右に動かさないでください。

故障の原因になります。

使用後は

- 電源ボタンを押して運転が停止してから、電源プラグをコンセントから抜きます。

※電源プラグを抜くときは、必ずプラグ本体を持ってください。

モーター部、ガード、羽根にホコリが多量に付着すると異常音、振動、モーターの過熱の原因になります。

※こまめにガードや羽根を取り外して、お手入れをしてください。
※お手入れをするときは、けがを防止するためゴム手袋を着用してください。

警告

プラグを抜く

お手入れのときは、必ず電源プラグをコンセントから抜く

●けが・ショート・感電の原因になります。

水ぬれ禁止

水に入れたり、水をかけたり、丸洗いをしない

●ショート・感電・火災の原因になります。

お手入れと保管

※取り外しやお手入れをするときは、けがをしないように十分注意してください。

警告

禁止

組み立てや取り外しのときに、電源プラグをコンセントに差し込まない

- 意図せず運転して、破損・けがの原因になります。

電源プラグをコンセントに 差し込んだまま取り外したり、 お手入れをしない

お願い

※ガードや羽根を取り外すときは、ガードを正面に向けておこなってください。 (無理に正面に向けない)

左右の向きをかえるときは、左右自動首振り運転をして正面に向けてください。 上下の向きをかえるときは、運転を停止して羽根が完全に止まってから、モーター部を持って正面に向けてください。

前ガード、後ガード、羽根、モーター部、スタンド（本体）

前ガード、羽根の取り外しかた

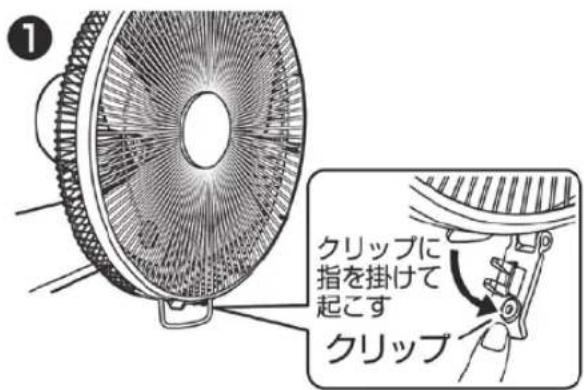

①クリップを起こします。
②前ガードを取り外します。
③スピンナーを取り外します。
④羽根を取り外します。

1 クリップに 指を掛けて 起こす クリップ

お手入れと保管

前ガード、後ガード、羽根、モーター部、スタンド（本体）

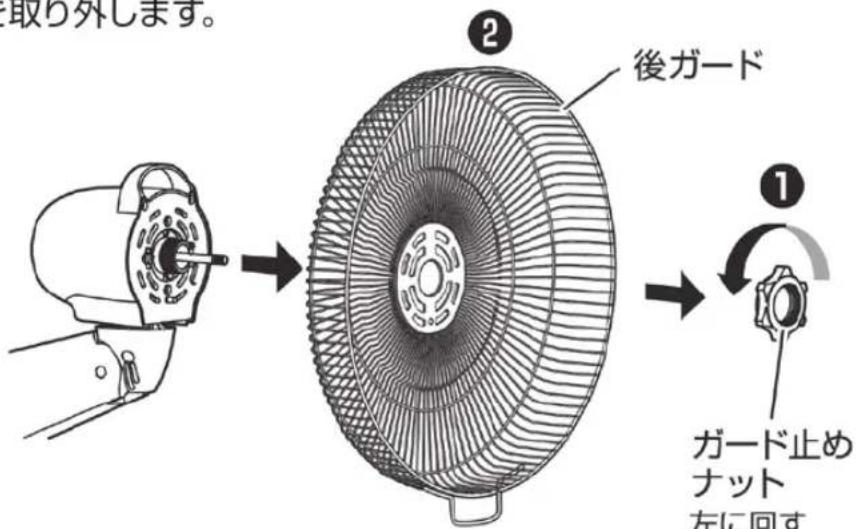

後ガードの取り外しかた

①ガード止めナットを取り外します。
②後ガードを取り外します。

取り外します。 ② 後ガード ① ガード止め ナット 左に回す

お手入れのしかた

• 掃除機のソフトブラシで、ホコリを吸い取ります。
• 乾いたやわらかいふきんで、ホコリや汚れをふき取ります。
• 落ちにくい汚れは、薄めた食器用中性洗剤（柑橘系は使用不可）に浸したやわらかいふきんをよくしぼって、ふき取ります。

さらに乾いたやわらかいふきんで、洗剤が残らないようにきれいにふき取ります。

※お手入れ後に使用するときは、本書の組み立てかたを参照して、後ガード、羽根、前ガードの順に確実に組み立ててください。

保管

• 保管の前は、必ずお手入れをします。
  ●開梱時に取り付けてあった、チューブをモーター軸に取り付けます。(さびの防止)
• お手入れ後は、よく乾燥させてからポリ袋をかぶせ、直射日光や湿気を避けて保管します。（湿ったまま保管すると、カビの発生、異臭、故障の原因になります）

お願い

※スピンナー、ガード止めナットは、紛失しないよう大切に保管してください。
※リモコンは、電池を取り出してから保管してください。
※電源コードの根元を曲げたり、スタンド（本体）に巻きつけたり、電源コードや電源プラグに力が加わるような状態で、保管しないでください。

異常発熱・ショート・火災の原因になります。

仕様

電源	AC 100V (50/60Hz)
消費電力	47/54W
製品寸法(約)	幅:410mm×奥行:340~485mm×高さ:350~490mm
製品質量(約)	3.0kg
自動首振り角度(約)	左右:80%1
コード長(約)	1.6m

●製品の仕様や外観は、改善のため予告なく変更することがあります。
●製品寸法の「奥行」と「高さ」については、上下風向き調節の角度によってかわります。
●※1の首 振り範囲については、使いかたの「左 右自動 首 振り運 転を設 定する」を参照してください

故障かな？と思ったら

※お問い合わせや修理を依頼される前に、下記を確認してください。

症状	原因	処置またはお知らせ
運転しない	●電源プラグがコンセントから抜けていませんか?	●電源プラグを家庭用コンセントに、根元まで確実に差し込んでください。
羽根が回らない風が出ない	●羽根を逆向きに組み立てていませんか?	●8ページの「羽根の組み立て」を参照して、正しい向きに組み立ててください。
異常な音や振動がある	●ガードや羽根が確実に組み立てられていますか?	●6~8ページの「後ガードの組み立て」、「羽根の組み立て」、「前ガードの組み立て」を参照して、ガードや羽根を正しく組み立て、ガード止めナットやスピンナーを確実に締め付けてください。
	●壁掛金具が確実に取り付けられていますか?	●9ページの「壁掛金具を取り付ける」を参照して、壁掛金具を確実に取り付けてください。
モーター部が異常に熱い	●羽根、ガード、モーター部にホコリがたまっていませんか?	●掃除機でホコリを吸い取り、お手入れしてください。
リモコンで操作できない	●電池が消耗していたり、電池の向きが間違っていたり、障害物がありませんか?	●10ページの「リモコンの準備」を参照して、新しい電池に交換するか、電池を正しい向きに入れ直してください。
		●リモコン送信部とリモコン受信部の間に障害物があると、操作できないことがあります。

長期使用製品についての注意

長年使用の製品は、熱、湿気、ホコリなどの影響により内部部品が劣化し、発煙・火災のおそれがあります。

使用中に次のような症状が見られる場合は、スイッチを切りコンセントから電源プラグを抜いてお買い上げの販売店または本書記載の「山善 家電お客様サービス係」にお問い合わせください。

●スイッチを入れても羽根が回らない。
●羽根が回っても、異常に回転が遅かったり不規則。
●回転するときに異常な音や振動がする。（摩擦音、接触音、打音などがしたり、羽根がブレて振動しているなどの状況）
●モーター部分が異常に熱かったり、こげ臭いにおいがする。
●電源コードが折れ曲がったり、破損している。
●電源コードに触れると、羽根が回ったり、回らなかったりと不安定

異常があれば使用中止！！

すぐにコンセントから電源プラグを抜いてお買い上げの販売店または本書に記載の「山善 家電お客様サービス係」にお問い合わせください。

設計上の標準使用期間

製品本体に表示してある【設計上の標準使用期間】は、下記に示す標準的な使用条件の下で使用した場合に安全上支障なく使用することができる標準的な期間です。

環境条件	電圧	AC 100V
	周波数	50/60 Hz
	温度	30°C
	湿度	65%
	設置	本書に基づく組み立ておよび設置
負荷条件	本製品の最大定格での運転
想定時間	運転時間	8h/日
	運転回数	5回/日
	運転日数	110日/年
	スイッチ操作回数	550回/年
	首振運転の割合	100%

製品の故障や劣化は、この条件以外でもさまざまな要因に影響を受けます。 標準使用期間に達しない場合でも、上記のような異常が見られた場合にはすぐに使用をやめ、販売店もしくは「山善 家電お客様サービス係」にお問い合わせください。 また、「設計上の標準使用期間」は「保証期間」とは違い、本製品の無償修理を保証する期間ではありません。保証内容および期間につきましては、本書に添付の「保証書」に記載いたしております。

アフターサービスについて

●本製品は、保証書が付いています。

お買い上げの際に、販売店より必ず保証欄の「お買い上げ年月日」と「販売店印」の記入を受けてください。

●保証期間は、お買い上げ日より1年です。

保証期間中の修理は、お買い上げの販売店に依頼してください。

保証書の記載内容により、修理いたします。その他詳細は、保証書を参照してください。

●保証期間経過後の修理（有料）については、お買い上げの販売店に、依頼してください。
●本製品の補修用性能部品の保有期間は、製造打ち切り後6年です。

補修用性能部品とは、その製品の機能を維持するために、必要な部品です。

●サービスパーツについて

羽根などのサービスパーツについては、お買い上げの販売店に、お問い合わせください。

■ 使いかたやお手入れなどのお問い合わせは下記へ

本製品についての取り扱いや、お手入れ方法のお問い合わせ、転居されたり贈答品などで、販売店に修理の依頼ができない場合は、右記へお問い合わせください。

FAXまたはEメールでのお問い合わせも受け付けています。 その際は、製品名、品番、お問い合わせ内容、お名前、電話番号を記入のうえ、お問い合わせください。

「山善 家電お客様サービス係」

ナビ ダイヤル 0570-077-078

※PHS、IP電話など一部の電話からは、利用できません。 受付時間：10:00～17:00（土、日、祝日を除く）

● FAXでの お問い合わせは フリーダイヤル 0120-680-287

●Eメールでの お問い合わせは [e-mail]

個人情報の取り扱いについて 株式会社 山善およびその関係会社は、お客様の個人情報やお問い合わせ内容を、お問い合わせへの対応や修理、その確認などのために利用し、その記録を残すことがあります。 また、個人情報を適切に管理し、修理業務などを委託する場合や正当な理由がある場合を除き、第三者には提供しません。

MEMO
