製品タイプ	マルチイメージプロセッサー
モデル	MPE-200
ブランド	Sony
寸法（幅×高さ×奥行き）	440.0 mm × 88 mm × 490 mm（17 3/8 in. × 3 1/2 in. × 19 3/8 in.）
重量	約 11.5 kg（25 lb 5.6 oz）
電源要件	AC 100 V～127 V、200 V～240 V、50/60 Hz
消費電流	100-127 V：4 A、200-240 V：2 A
消費電力	400 W 以下
プロセッサー	Cell Broadband Engine（1基）
グラフィックスプロセッサー	RSX（1基）
GPU ローカルメモリー	256 MB
システムメモリー	XDR + ECC（オンボード）/ 1 GB
サブメモリー	DDR2-333（オンボード）/ 1 GB
内蔵ハードディスクドライブ	160 GB（Serial ATA 2.5 in.）
ビデオ入力	4 HD-SDI（BNC）
ビデオ出力	4 HD-SDI（BNC）
ネットワークポート	2 x RJ45（10/100/1000 Base-T）
USB ポート	2 x USB A
RS-232C ポート	1 x 9ピン D-sub（オス）
リファレンス入力	BNC、75Ω 終端（HDトライレベル同期 / SDブラックバースト）
動作温度	5°C～40°C（41°F～104°F）
保管温度	-20°C～+60°C（-4°F～+140°F）
動作湿度	20%～90%（結露なきこと）
ラックマウント対応	はい、2U、19インチ（オプションの RMM-10 キット）
メンテナンス	毎月、換気口を清掃；キャビネットは乾いた布で拭いてください

よくある質問 - MPE-200 SONY

Sony MPE-200 とは何ですか？

Sony MPE-200 は、HD ライブ画像のリアルタイム信号処理が可能な多目的イメージプロセッサーです。Cell Broadband Engine と RSX グラフィックスプロセッサーを搭載しています。

MPE-200 にはいくつの HD-SDI 入力と出力がありますか？

MPE-200 には 4 つの HD-SDI 入力 と 4 つの HD-SDI 出力（BNC コネクター）があり、最大 4 ラインの HD ビデオに対応しています。

MPE-200 の電源要件は？

電源要件：AC 100-127 V または 200-240 V、50/60 Hz。消費電流は 100-127 V で 4 A、200-240 V で 2 A です。最大消費電力は 400 W です。

MPE-200 はラックにマウントできますか？

はい、本機は 19 インチラックマウント用に設計されており、高さは 2U です。オプションの RMM-10 ラックマウントキット が利用可能です。

MPE-200 はどのビデオフォーマットに対応していますか？

対応ビデオフォーマットには 1080/59.94i、1080/50i、1080/23.98PsF、1080/24PsF、1080/25PsF、1080/29.97PsF、720/59.94p、720/50p が含まれます。対応フォーマットはアプリケーションソフトウェアによって異なる場合があります。

MPE-200 のクリーニング方法は？

キャビネットやパネルは 柔らかい乾いた布 で拭いてください。ひどい汚れの場合は、中性洗剤を少し含ませた布で拭き、乾いた布で拭き取ってください。アルコール、シンナー、揮発性溶剤は使用しないでください。

どのような安全上の注意を守るべきですか？

本機は アース する必要があります。雨や湿気にさらさないでください。キャビネットを開けないでください。修理は資格のある担当者に依頼してください。承認された電源コードのみを使用してください。

MPE-200 は複数のアプリケーションソフトウェアと互換性がありますか？

はい、本機は 複数のアプリケーションソフトウェアのインストール に対応しています。必要に応じて切り替えて使用できます。詳細はソフトウェアのユーザーガイドを参照してください。

MPE-200 の重量と寸法は？

寸法：440.0 mm × 88 mm × 490 mm（17 3/8 in. × 3 1/2 in. × 19 3/8 in.）。重量：約 11.5 kg（25 lb 5.6 oz）。

本体が過熱した場合の対処方法は？

換気口がほこりや物でふさがれていない ことを確認してください。定期的に換気口を清掃してください。過熱が続く場合は、Sony のサービス担当者にご相談ください。

使用説明書 MPE-200 SONY

電気製品は、安全のための注意事項を守らないと、火災や人身事故になることがあります。

このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。このオペレーションマニュアルをよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

電気製品は、安全のための注意事項を守らないと、火災や感電などにより死亡や人けがなど人身事故につながることがあり、危険です。 事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

4 \~ 8 ページの注意事項をよくお読みください。

定期点検を実施する

長期間安全に使用していただくために、定期点検を実施することをおすすめします。点検の内容や費用については、ソニーのサービス担当者、または営業担当者にご相談ください。

故障したら使用を中止する

ソニーのサービス担当者、または営業担当者にご連絡ください。

万一、異常が起きたら

・異常な音、におい、煙が出たら
・落下させたら

①電源を切る。
②電源コードおよび接続コードを抜く。
③ソニーのサービス担当者、または営業担当者に修理を依頼する。

すぐに電源を切り、消火する。

警告表示の意味

オペレーションマニュアルおよび製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

注意を促す記号

火災

感電

行為を禁止する記号

禁止

分解禁止

行為を指示する記号

指示

アース線を 接続せよ

目次

警告....4

注意....6

その他の安全上のご注意……7

使用上のご注意 7

HDD 搭載機器に対する注意事項 ....7

本機の性能を維持するために 8

概要....9

特長 9

オプション品（別売り） 9

システム接続例....10

各部の名称と働き....11

前面 11

後而 12

本機の操作について....13

メンテナンス....14

トラブル時の対処 14

仕様....15

火災

感電

下記の注意を守らないと、火災や感電により死亡や大けがにつながることがあります。

	指定された電源コードを使用する指定以外の電源コードを使用すると、火災や感電の原因となります。
指示
	電源コードを傷つけない電源コードを傷つけると、火災や感電の原因となります。
禁止	電源コードを加工したり、傷つけたりしない。・重いものをのせたり、引っ張ったりしない。熱器具に近づけたり、加熱したりしない。電源コードを抜くときは、必ずプラグを持って抜く。ラックマウントするとき、レールにはさみ込まない。万一、電源コードが傷んだら、ソニーのサービス担当者に交換をご依頼ください。
[83T]	外装を外さない、改造しない外装を外したり、改造したりすると、感電の原因となります。内部の調整や設定及び点検を行う必要がある場合は、必ずサービストレーニングを受けた技術者にご依頼ください。
分解禁止
	内部に水や異物を入れない水や異物が入ると火災や感電の原因となることがあります。万一、水や異物が入ったときは、すぐに電源を切り、電源コードや接続コードを抜いて、ソニーのサービス担当者または営業担当者にご相談ください。
禁止
	油煙、湯気、湿気、ほこりの多い場所では設置・使用しない上記のような場所に設置すると、火災や感電の原因となります。取扱説明書に記されている使用条件以外の環境での使用は、火災や感電の原因となります。
禁止
	専用ブレーカーまたはスイッチを設けるご使用の際は、本機の近くの容易に接近できる屋内配線内に専用ブレーカーまたはスイッチを設けるか、または本機の使用中でも容易に抜き差しできるコンセントに電源コードを接続してください。万一、異常が起きた場合は火災や感電の原因となることがあります。
指示
	電源コードのプラグおよびコネクターは突き当たるまで差し込む真っ直ぐに突き当たるまで差し込まないと、火災や感電の原因となります。
指示

禁止

サービストレーニングを受けた技術者以外はサービスを行わない

一般使用者が機器内部に触れると、感電やけがの原因となることがあります。

指示

お手入れを始める前に専用ブレーカーを OFF にし、電源プラグを抜く

電源を入れたままでのお手入れは、感電の原因となることがあります。

お手入れを始める前に専用ブレーカーの電源を切り、電源プラグを抜いてください。

注意

下記の注意を守らないと、けがをしたり周辺の物品に損害を与えることがあります。

指示	安定した場所に設置する製品が倒れたり、搭載した機器が落下してけがをすることがあります。充分な強度がある水平な場所に設置してください。
禁止	通気孔をふさがない通気孔をふさぐと内部に熱がこもり、火災や故障の原因となることがあります。風通しをよくするために次の項目をお守りください。壁から 10 cm 以上離して設置する。密閉された狭い場所に押し込めない。毛足の長い敷物(じゅうたんや布団など)の上に設置しない。布などで包まない。あお向けや横倒し、逆さまにしない。
アース線を接続せよ	安全アースを接続する安全アースを接続しないと、感電の原因となることがあります。次の方法でアースを接続してください。電源コンセントが 3 極の場合3 極の電源コードを使用することで安全アースが接続されます。電源コンセントが 2 極の場合指定の 3 極→ 2 極変換プラグを使用し、変換プラグから出ている緑色のアース線を建物に備えられているアース端子に接続してください。安全アースを取り付けることができない場合は、ソニーのサービス担当者または営業担当者にご相談ください。
禁止	ファンが止まったままの状態で使用しないファンモーターが故障すると、火災の原因となることがあります。交換は、ソニーのサービス担当者または営業担当者にご依頼ください。
指示	コード類は正しく配置する電源コードや接続ケーブルは、足に引っかけると本機の落下や転倒などによりけがの原因となることがあります。充分注意して接続・配置してください。

その他の安全上のご注意

警告

設置の際には、容易にアクセスできる固定配線内に専用遮断装置を設けるか、使用中に、容易に抜き差しできる、機器に近いコンセントに電源プラグを接続してください。

万一、異常が起きた際には、専用遮断装置を切るか、電源プラグを抜いてください。

注意

日本国内で使用する電源コードセットは、電気用品安全法で定める基準を満足した承認品が要求されます。

ソニー推奨の電源コードセットをご使用ください。

使用上のご注意

HDD 搭載機器に対する注意事項

本機には、ハードディスクドライブ（以下 HDD と称する）が搭載されています。HDD は精密部品であり、衝撃・振動・静電気・温度・湿度が原因で故障したり、HDD 内のデータが破損するおそれがあります。本機を設置・使用するときは、以下の注意事項をよくお読みのうえ、慎重に取り扱ってください。

衝撃・振動を与えない

衝撃・振動が加わると HDD が故障あるいは HDD 内のデータが破損されるおそれがあります。

• 本機を搬送する場合は、指定の梱包材料で梱包してください。台車などで搬送する場合は、振動の少ない台車を使用してください。過度な衝撃・振動が加わると HDD が故障するおそれがあります。本機をラックから出し入れするときも、必ず電源を OFF にした状態で行ってください。
• 本機をラックから出し入れするとき、ラック内に通電中の HDD 搭載機器がある場合は、必ずその機器の電源を OFF にしてください。
• 通電中は本機を移動しないでください。
• 本機を床などに置くときは、静かに降ろしてください。
• 振動を発生する機器の近くに置かないでください。

電源 OFF 後 30 秒間は作業しない

電源を OFF にした後もしばらくの間は、HDD 内のディスクは惰性で回転しており、ヘッドは不安定な状態にあります。この期間は、通電中以上に衝撃・振動に弱い状態です。

電源 OFF 後、最低 30 秒間は軽い衝撃も与えないようにご注意ください。30 秒以上経過すれば、（ディスクが静止するので）作業を開始できます。

温度・湿度に関するご注意

適正範囲内の温度・湿度にある場所で、保管・使用してください。

動作保証温度：5 ℃～40 ℃

性能保証温度：10 ℃～35 ℃

動作湿度：20%～90%（結露のないこと）

保存温度：- 20 ℃～+ 60 ℃

保存湿度：20%～90%（結露のないこと）

本機の性能を維持するために

使用·保管場所

次のような場所での使用および保管は避けてください。

- 極端に寒いところや暑いところ（動作保証温度は 5 ℃～40 ℃です。）

- 直射日光が長時間当たるところや暖房器具の近く

- 湿気、ほこりの多いところ

- 激しく振動するところ

- 強い磁気を発生するものの近く

- 強力な電波を発生するテレビ、ラジオの送信所の近く

水平位置で使用してください

本機は水平位置で使用するように設計してあります。垂直にしたり、極端に（20度以上）傾けて使うことは避けてください。

強い衝撃を与えないでください

落としたりして強い衝撃を与えると故障することがあります。

通風孔をふさがないようにしてください

温度上昇を防ぐため、動作中に布などで包まないでください。

お手入れ

キャビネットやパネルの汚れは、乾いた柔らかい布で軽く拭き取ってください。汚れがひどいときは、中性洗剤溶液を少し含ませた布で汚れを拭き取り、乾いた布で仕上げてください。アルコール、ベンジン、シンナー、殺虫剤など、揮発性のものをかけると、変質したり塗装がはげたりすることがあります。

輸送のときは

付属のカートン、または同等品で梱包し、急激な衝撃を与えないように注意してください。

概要

マルチイメージプロセッサー MPE-200 は、HD ライブ映像入力に対し、さまざまな信号処理をリアルタイムに実行すると同時に、その信号処理後の映像をリアルタイムに出力することが可能な多目的の画像処理ユニットです。

高性能マイクロプロセッサー Cell Broadband Engine (Cell/B.E.) とグラフィックスプロセッサー RSX を搭載し、さらに最大 4 系統の HD 映像を同時入力可能な構成を備えており、ソフトウェアプログラムによるライブ映像のリアルタイム信号処理を実現します。

オプション品（別売り）

別売りで以下のオプション品を用意しています。

アプリケーションソフトウェア

本機にインストールして利用する、さまざまなアプリケーションソフトウェアを用意しています。 詳細は、ソニーの営業担当者にお問い合わせください。

ラックマウントキット RMM-10

本機をラックに取り付けるためのレールキットです。

特長

強力な演算性能のマルチコアプロセッサー

Cell/B.E. は、内部の PPE（PowerPC Processor Element）と 8 個の SPE（Synergistic Processor Element）とが高速バスで相互に、また外部のメインメモリーにも接続されて、230 GFLOPS もの高い浮動小数点演算性能を実現しています。

高速 I/O 搭載のグラフィックエンジン - RSX -

RSX は Cell/B.E. と高速バスである FlexIO で接続され、効果的なグラフィック処理が行われます。さらに、トータルで 4 GB/ 秒以上の性能を有する入出力機能を持っているので、HD4 系統の信号処理を同時に実行できます。

複数のソフトウェアをインストール可能

お客様の利用目的に合わせて、複数種類のアプリケーションソフトウェアをインストールし、切り替えて使用できます。

HD-SDI ビデオ入出力

HD-SDI による 4 系統のビデオ入出力機能を有します。RSX の広帯域入出力性能を利用して、4 系統の HD ライブ映像のリアルタイム入出力を実現します。

2U の省スペース設計、19 インチラックマウントタイプ

EIA STANDARD（ユニバーサルピッチ）の 19 インチラックに設置できます。オプション（別売り）でラックマウントキットも用意しています。

低消費電力を実現

高い演算性能を有しながら、消費電力は定格電力 400 W 以下を実現しています。

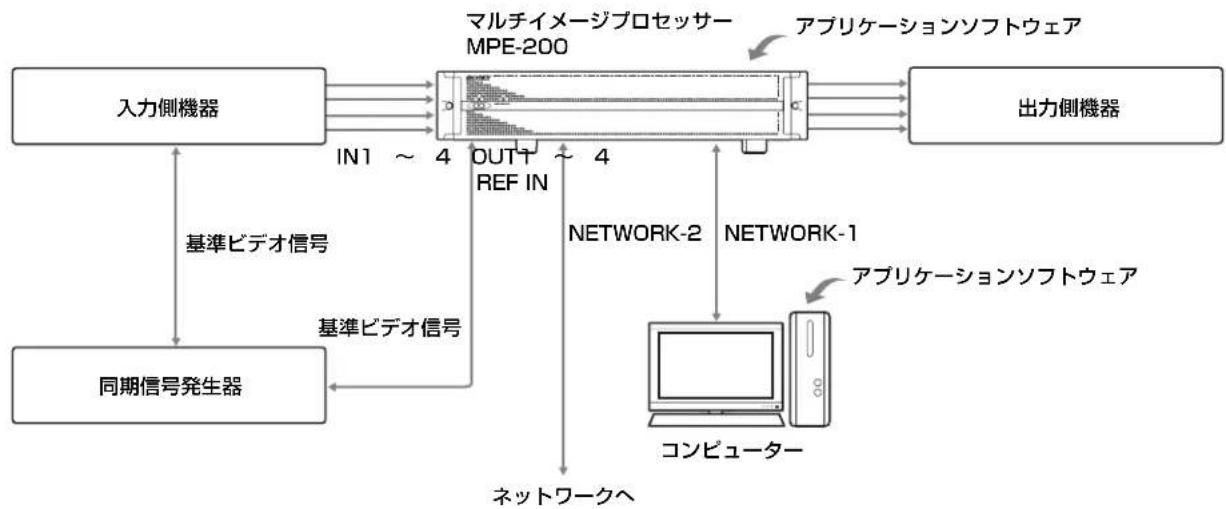

システム接続例

本機に接続する機器や対応する映像の種類は、使用するアプリケーションソフトウェアによって異なります。詳しくは、アプリケーションソフトウェアに付属のユーザーガイドやヘルプをご覧ください。

各部の名称と働き

前面

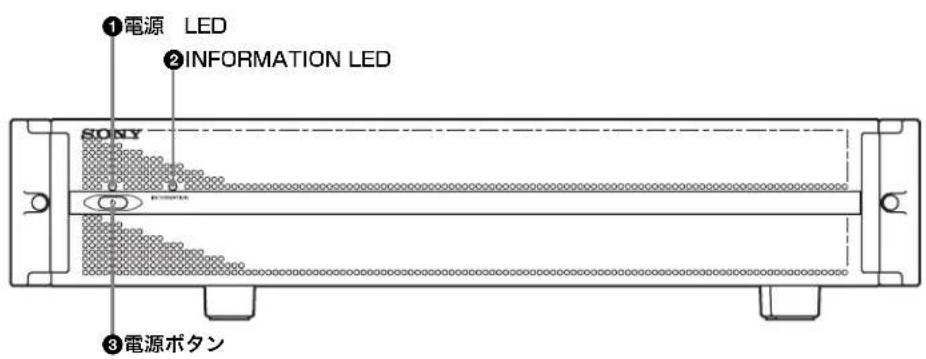

①電源 LED

正常動作中は、緑色で点灯します。

また、INFORMATION LED との組み合わせで、システム

の状態を表します。

②INFORMATION LED

正常動作中は、青色で点灯します。

また、電源 LED との組み合わせで、本機の状態を示します。

電源 LED	IMFORMATION LED	状態
点灯(緑)	点灯(青) 正常動作中
点灯(緑)	消灯 ファームウェア起動中またはシャットダウン処理中
点滅(緑)	消灯 電源起動中
点灯(赤)	消灯 スタンバイ状態
点滅(赤)	消灯 電源終了処理中
消灯 消灯	通電なし

③電源ボタン

スタンバイ状態中にこのボタンを押すと本機が起動します。

通電中にこのボタンを 1 \~ 2 秒押し続けると、

INFORMATION LED が消灯し、シャットダウン処理が始

まります。電源 LED が赤点灯になるまで電源を切らないでください。

5 秒以上押し続けると、強制的に電源を切ります。

ご注意

強制的に電源を切った場合には、本機の設定データが保存されないことがあります。

後面

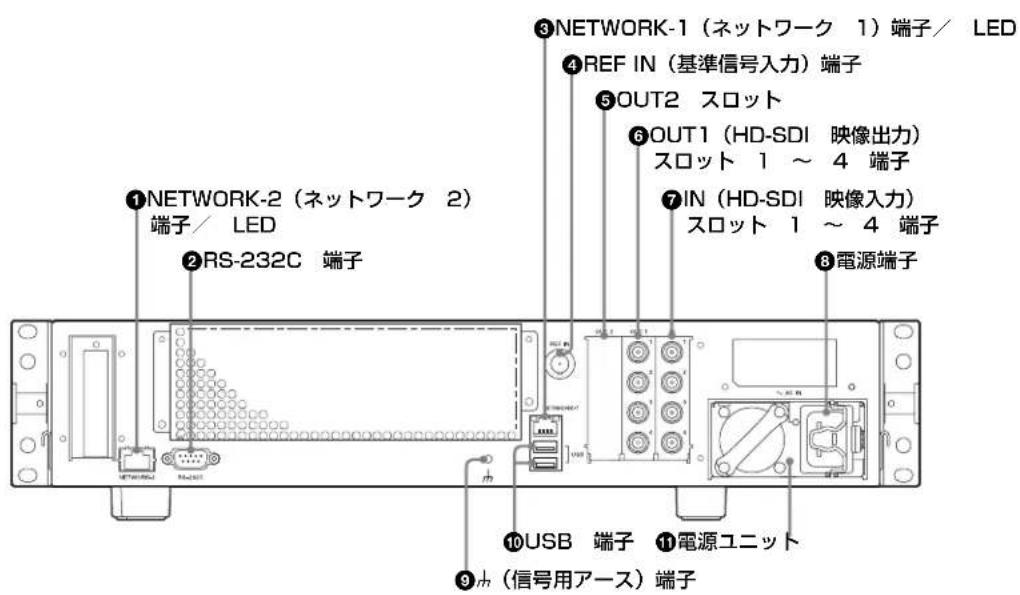

①NETWORK-2（ネットワーク 2）端子／LED

10 Base-T、100 Base-TX、1000 Base-T のイーサネットに対応しています。

右側の LED 状態(通信速度)
消灯 1000 Base 以外
点灯(緑) 1000 Base

左側の LED 状態(通信状態)
消灯 リンクされていません。
点灯(橙) リンクされています。
点滅(橙) 通信しています。

②RS-232C 端子

メンテナンスおよびシステム管理用です。

③NETWORK-1（ネットワーク 1）端子／LED

データ転送用のネットワークに接続します。10 Base-T、100 Base-TX、1000 Base-T のイーサネットに対応しています。

右側の LED 状態(通信速度)
消灯 1000 Base 以外
点灯(橙) 1000 Base

左側の LED 状態(通信状態)
消灯 リンクされていません。
点灯(緑) リンクされています。
点灯(赤) 通信しています。

④REF IN（基準信号入力）端子

設定されているフィールド周波数の基準映像信号を入力します。自動的に 75Ω で終端されます。

⑤OUT2 スロット

将来のオプション用スロットです。

⑥OUT1（HD-SDI 映像出力）スロット 1～4 端子 HD-SDI 映像信号を出力します。

⑦IN（HD-SDI 映像入力）スロット 1～4 端子 HD-SDI 映像信号を入力します。

⑧電源端子

電源コードを接続します。

不用意に電源コードが抜けるのを防ぐため、電源コード抜け止めを使用してください。

⑨（信号用アース）端子

システムの接地線に接続します。

⑩USB 端子

USB 機器を接続します。

⑪電源ユニット

メンテナンスや交換は、ソニーのサービス担当者または営業担当者にご相談ください。

本電源ユニットは廃熱のために、スタンバイ状態中もユニット内のファンが回転します。

ご注意

- 安全のために、周辺機器を接続する際は、過大電圧を持つ可能性があるコネクターを以下の端子に接続しないでください。

— NETWORK-1（ネットワーク 1）端子

— NETWORK-2（ネットワーク 2）端子

- LAN ケーブルご使用の際は、輻射ノイズによる誤動作を防ぐため、シールドタイプのケーブルを使用してください。

本機の操作について

本機にアプリケーションソフトウェアをインストールし、コンピューターや外部機器などと組み合わせることで、本機の操作を行うことができます。

操作方法は、インストールするアプリケーションソフトウェアによって異なります。詳細は、アプリケーションソフトウェアに付属のユーザーガイドやヘルプをご覧ください。

メンテナンス

トラブル時の対処

1 か月に 1 回、汚れたときはその都度、通風孔のほこりを取り除いてください。

まず初めに、下記の項目をもう一度チェックしてみてください。それでも解決しないときは、ソニーのサービス担当者または営業担当者にご相談ください。

電源が入らない

• 電源コードが正しく接続されているか確認してください。
• 電源ユニットがきちんと装着されているか確認してください。

ネットワークに接続できない

• ネットワークケーブルが正しく接続されているか確認してください。
• NETWORK-1（ネットワーク 1）端子と NETWORK-2（ネットワーク 2）端子を間違えて接続していないか確認してください。

すぐに温度が上昇する

- 前面、後面の通風孔がふさがれていたり、通風孔にほこりがたまっていないか確認してください。

仕様

プロセッサー

CPU Cell/B.E. (1)

キャッシュメモリー

512 KB (PPU 用)

CPU クロック 3.2 GHz

GPU RSX (1)

GPU ローカルメモリー

256 MB

メモリー

システムメモリー

XDR + ECC (オンボード) / 1 GB

サブメモリー DDR2-333（オンボード）/1GB

記憶裝置

内蔵ハードディスクドライブ

160 GB (Serial ATA 2.5 インチ)

外部接続端子

NETWORK-1、2（ネットワーク 1、2）

RJ45

10 Base-T/100 Base-TX/1000 Base-T

USB USB A × 2

RS-232C D-sub 9 ピン (凸) × 1

データ転送速度：38.4 Kbps

IN 1 \~ 4 (HD-SDI 入力)

BNC × 4、75Ω

信号形式：SMPTE 292M 準拠

信号伝達速度：1.5 Gbps

ケーブル長：100 m (5C-FB ケーブル

(BELDEN1694 相当) 使用時)

映像 * : 1080/59.94i、1080/50i、

1080/23.98PsF、1080/24PsF、

1080/25PsF、1080/29.97PsF、

720/59.94p、720/50p

OUT1 1 \~ 4 (HD-SDI 出力)

BNC × 4、75Ω

信号形式：SMPTE 292M 準拠

信号伝達速度：1.5 Gbps

映像 * : 1080/59.94i、1080/50i、

1080/23.98PsF、1080/24PsF、

1080/25PsF、1080/29.97PsF、

720/59.94p、720/50p

REF IN BNC、75Ω、終端

HD 3 値シンク／ SD ブラックバースト

720p フォーマットの 3 値シンクには対応

していません。

* 使用できる映像フォーマットは、アプリケーションソフト

ウェアによって異なります。

一般

電源 AC 100-127 V、200-240 V、50/60 Hz

消費電流 100-127 V:4 A、200-240 V:2 A

動作保証温度 5 ℃ \~ 40 ℃

性能保証温度 10 ℃ \~ 35 ℃

保存温度 -20 ℃ \~ + 60 ℃

動作湿度 20%～90%（結露のないこと）

質量 約 11.5 kg

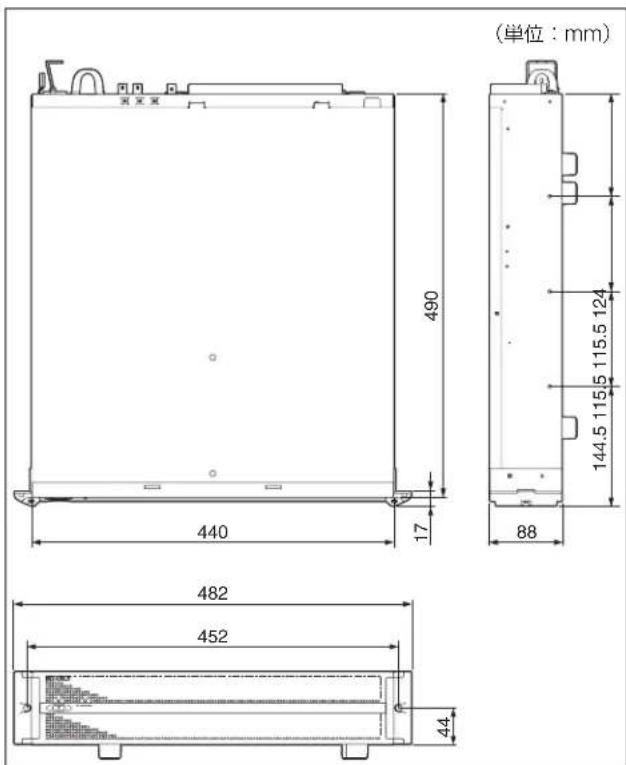

外形寸法 440.0 × 88.0 × 490.0 mm

(幅／高さ／奥行き、突起部含まず)

付属品

オペレーションマニュアル (1)

インストレーションマニュアル (1)

ソフトウェアに関するお知らせ (1)

別売りアクセサリー

電源コード (125 V、15 A、2.0 m)

パーツ番号 1-837-563-11

AC ブラグ変換アダプター (3 極→ 2 極)

パーツ番号 1-793-461-12

仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。

本機は「高調波電流規格 JIS C 61000-3-2 適合品」です。

この装置は、クラス A 情報技術装置です。この装置を家庭環境で使用すると電波妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。

VCCI-A

お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。

WARNING

“RSX”は株式会社ソニー・コンピュータエンタテインメントの登録商標です。

“FlexIO”は Rambus 社の商標です。

その他、本書に記載されているシステム名、製品名は、一般に各開発メーカーの登録商標あるいは商標です。なお、本文中では™、®マークは明記していません。

Trademarks

このマニュアルに記載されている事柄の著作権は当社にあり、説明内容は機器購入者の使用を目的としています。

従って、当社の許可なしに無断で複写したり、説明内容（操作、保守等）と異なる目的で本マニュアルを使用することを禁止します。
