MA-5D - スピーカー ROLAND - 無料のユーザーマニュアル

製品タイプ	アクティブモニタースピーカー
ブランド	ローランド
モデル	MA-5D
寸法（幅×高さ×奥行き）	200 x 150 x 180 mm
重量	2.5 kg
電源	DC 12V ACアダプター
消費電力	20 W
周波数特性	50 Hz - 20 kHz
インピーダンス	8 Ω
スピーカー構成	2ウェイ（ツイーター＋ウーファー）
入力端子	1/4インチフォン、RCA
音量調節	フロントパネルノブ
ヘッドホン出力	あり、1/4インチジャック
内蔵アンプ	あり
磁気シールド	あり
メンテナンスとクリーニング	乾いた柔らかい布で拭いてください。溶剤や液体は使用しないでください。
安全上の注意	雨や湿気にさらさないでください。指定されたアダプターのみを使用してください。
交換部品と修理可能性	交換部品についてはローランドサポートにお問い合わせください。修理は認定サービスセンターで行ってください。
一般情報	レコーディングスタジオやライブセットアップでのパーソナルモニタリング用に設計されています。

よくある質問 - MA-5D ROLAND

MA-5Dをオーディオインターフェースに接続するにはどうすればよいですか？

インターフェースの出力からスピーカーの対応する入力に標準の1/4インチTSまたはRCAケーブルを使用します。接続前に音量を下げてください。

スピーカーから音が出ません。何を確認すればよいですか？

まず、電源LEDが点灯しているか確認します。すべてのケーブル接続を確認し、音量が上がっていることを確認します。別のオーディオソースでテストして問題を切り分けてください。

MA-5Dをコンピュータースピーカーとして使用できますか？

はい、コンピューターのヘッドホンまたはライン出力を適切なアダプターケーブルを使用してRCAまたは1/4インチ入力に接続してください。

スピーカーキャビネットの掃除方法は？

柔らかい乾いた布でほこりを拭き取ります。表面を傷める可能性があるため、洗剤、スプレー、液体は使用しないでください。

MA-5Dに適切な電源アダプターは何ですか？

ローランドPSB-1Uまたは同等のセンター・プラス極性のDC 12Vアダプターのみを使用してください。誤ったアダプターを使用するとスピーカーが損傷する可能性があります。

スピーカーからハムノイズが発生します。どうすれば直せますか？

ハムノイズは多くの場合、グラウンドループが原因です。すべてのオーディオ機器を同じ電源タップに接続するか、スピーカーの電源コードにグラウンドリフトアダプターを使用してみてください。

MA-5Dをスピーカースタンドに取り付けられますか？

MA-5Dの底面には標準的な5/8インチのネジ穴があり、スピーカースタンドやマイクスタンドアダプターに取り付けることができます。スタンドが重量を支えられることを確認してください。

最大入力レベルは？

入力はライン・レベル信号（標準+4 dBu）用に設計されています。高出力アンプの出力を直接接続しないでください。

スピーカーには内蔵クロスオーバーがありますか？

はい、MA-5Dには内部パッシブクロスオーバーネットワークがあり、周波数を適切なドライバーに振り分けます。

音質バランスを調整するにはどうすればよいですか？

MA-5DにはEQコントロールはありません。オーディオソースのEQまたは外部イコライザーを使用して音質バランスを調整してください。

使用説明書 MA-5D ROLAND

この機器を正しくお使いいただくために、ご使用前に「安全上のご注意」（P.2・3）と「使用上のご注意」（P.4）をよくお読みください。また、この機器の優れた機能を十分ご理解いただくためにも、取扱説明書をよくお読みください。取扱説明書は必要なときにすぐに見ることができるよう、手元に置いてください。 © 2002 ローランド株式会社

本書の部、もしくは全部を無断で複写・転載することを禁じます。

	取扱いを誤った場合に、使用者が死亡または重傷を負う可能性が想定される内容を表わしています。
	取扱いを誤った場合に、使用者が傷害を負う危険が想定される場合および物的損害のみの発生が想定される内容を表わしています。※物的損害とは、家屋・家財および家畜・ペットにかかわる拡大損害を表わしています。

図記号の例

	△は、注意(危険、警告を含む)を表わしています。具体的な注意内容は、△の中に描かれています。左図の場合は、「一般的な注意、警告、危険」を表わしています。
	⊗は、禁止(してはいけないこと)を表わしています。具体的な禁止内容は、⊗の中に描かれています。左図の場合は、「分解禁止」を表わしています。
	● は、強制(必ずすること)を表わしています。具体的な強制内容は、● の中に描かれています。左図の場合は、「電源プラグをコンセントから抜くこと」を表わしています。

以下の指示を必ず守ってください

警告

- この機器を使用する前に、以下の指示と取扱説明書をよく読んでください。

- この機器および AC アダプターを分解したり、改造したりしないでください。

- 修理／部品の交換などで、取扱説明書に書かれていないことは、絶対にしないでください。必ずお買い上げ店またはローランド・サービスに相談してください。

- 次のような場所での使用や保存はしないでください。

○ 温度が極端に高い場所（直射日光の当たる場所、暖房機器の近く、発熱する機器の上など）

○ 水気の近く（風呂場、洗面台、濡れた床など）や湿度の高い場所

○ 雨に濡れる場所
○ ホコリの多い場所
○ 振動の多い場所

- この機器を、ぐらついた台の上や傾いた場所に設置しないでください。必ず安定した水平な場所に設置してください。

- AC アダプターは、必ず付属のものを、 AC 100 V の電源で使用してください

- この機器を単独で、あるいはヘッドホン、アンプ、スピーカーと組み合わせて使用した場合、設定によっては永久的な難聴になる程度の音量になります。大音量で、長時間使用しないでください。万一、聴力低下や耳鳴りを感じたら、直ちに使用をやめて専門の医師に相談してください。

- この機器に、異物（燃えやすいもの、硬貨、針金など）や液体（水、ジュースなど）を絶対に入れないでください。

警告

- 次のような場合は、直ちに電源を切って AC アダプターをコンセントから外し、お買い上げ店またはローランド・サービスに修理を依頼してください。

○ AC アダプター本体、電源コード、またはプラグが破損したとき
○ 異物が内部に入ったり、液体がこぼれたりしたとき
○ 機器が（雨などで）濡れたとき
○ 機器に異常や故障が生じたとき

- 次のような場合は、直ちに電源を切って、お買い上げ店またはローランド・サービスに修理を依頼してください。

○ 異物が内部に入ったり、液体がこぼれたりしたとき
○ 機器が（雨などで）濡れたとき
○ 機器に異常や故障が生じたとき

- お子様のいるご家庭で使用する場合、お子様の取り扱いやいたずらに注意してください。必ず大人のかたが、監視／指導してあげてください。

- この機器を落としたり、この機器に強い衝撃を与えないでください。

注意

- AC アダプターを機器本体やコンセントに抜き差しするときは、必ずプラグを持ってください。

- 接続したコードやケーブル類は、繁雑にならないように配慮してください。特に、コードやケーブル類は、お子様の手が届かないように配慮してください。

- この機器の上に乗ったり、機器の上に重いものを置かないでください。

- 濡れた手で AC アダプターのプラグを持って、機器本体やコンセントに抜き差ししないでください。

- この機器を移動するときは、AC アダターをコンセントから外し、外部機器との接続を外してください。

- この機器を移動するときは、外部機器との接続を外してください。

- 光デジタル・コネクターのキャップを外した場合は、小さなお子様が誤って飲み込んだりすることのないようお子様の手の届かないところへ保管してください。

使用上のご注意

2 ～ 3 ページに記載されている「安全上のご注意」以外に、次のことに注意してください。

電源について

- 接続するときは、誤動作やスピーカーなどの破損を防ぐため、必ずすべての機器の電源を切ってください。

設置について

• この機器の近くにパワー・アンプなどの大型トランスを持つ機器があると、ハム（うなり）を誘導することがあります。この場合は、この機器との間隔や方向を変えてください。
• テレビやラジオの近くでこの機器を動作させると、テレビ画面に色ムラが出たり、ラジオから雑音が出ることがあります。この場合は、この機器を遠ざけて使用してください。
• 携帯電話などの無線機器を本機の近くで使用すると、着信時や発信時、通話時に本機から雑音が出ることがあります。この場合は、それらの機器を本機から遠ざけるか、もしくは電源を切ってください。
• 直射日光の当たる場所や、発熱する機器の近く、閉め切った車内などに放置しないでください。変形、変色することがあります。
• 故障の原因になりますので、雨や水に濡れる場所で使用しないでください。

お手入れについて

• 通常のお手入れは、柔らかい布で乾拭きするか、堅く絞った布で汚れを拭き取ってください。汚れが激しいときは、中性洗剤を含んだ布で汚れを拭き取ってから、柔らかい布で乾拭きしてください。
• 変色や変形の原因となるベンジン、シンナーおよびアルコール類は、使用しないでください。

修理について

• お客様がこの機器や AC アダプターを分解、改造された場合、以後の性能について保証できなくなります。また、修理をお断りする場合もあります。
• 当社では、この製品の補修用性能部品（製品の機能を維持するために必要な部品）を、製造打切後6年間保有しています。この部品保有期間を修理可能の期間とさせていただきます。なお、保有期間が経過した後も、故障箇所によっては修理可能の場合がありますので、お買い上げ店、または最寄りのローランド・サービスにご相談ください。

その他の注意について

• 故障の原因になりますので、ボタン、つまみ、入出力端子などに過度の力を加えないでください。
• ケーブルの抜き差しは、ショートや断線を防ぐため、プラグを持ってください。
• 音楽をお楽しみになる場合、隣近所に迷惑がかからないように、特に夜間は、音量に十分注意してください。
• 輸送や引っ越しをするときは、この機器が入っていたダンボール箱と緩衝材、または同等品で梱包してください。

- 持ち運びなどの際に、図のバスレフ・ポートに指を入れないでください。指が抜けなくなる恐れがあります。

- 接続には、当社ケーブル（PCS シリーズなど）をご使用ください。他社製の接続ケーブルをご使用になる場合は、次の点にご注意ください。

接続ケーブルには抵抗が入ったものがあります。本機との接続には、抵抗入りのケーブルを使用しないでください。音が極端に小さくなったり、全く聞こえなくなる場合があります。ケーブルの仕様につきましては、ケーブルのメーカーにお問い合わせください。

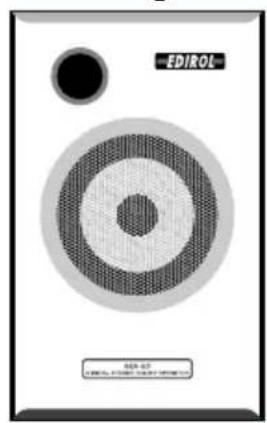

各部の名称とはたらき

Left Right

1. L チャンネル・インプット・ジャック Lチャンネル・アウトプット・ジャックと 接続します。接続には、付属のスピーカー・ケーブルをご使用ください。

2. 電源スイッチ パワー / スタンバイ・インジケーターパワー / スタンバイ・インジケーターは、スタンバイ状態で赤、電源オンで緑に点灯します。

3. ベースつまみ 低域の音質を調節します。センターでフラットになります。

4. トレブルつまみ 高域の音質を調節します。センターでフラットになります。

5. ボリュームつまみ インプット・ジャックに接続した機器の音量を調節します。

6. ACアダプター・ジャック 付属の AC アダプターを接続します。

7. インプット・ジャック (ステレオ・ミニ・タイプ)

8. インプット・ジャック L·R (RCA ピン・タイプ)

9. L チャンネル・アウトプット・ジャック L チャンネル・インプット・ジャックと接続します。

A. デジタル・インプット・コネクター (オプティカル) 光デジタル（オプティカル）・ケーブルを接続するデジタル入力端子です。 MA-5D のみの機能です。

接続について

接続および電源投入時のご注意

• 他の機器と接続するときは、誤動作やスピーカーなどの破損を防ぐため、必ずすべての機器の音量を絞った状態で電源を切ってから行ってください。
• 抵抗入りの接続ケーブルを使用すると、接続した機器の音量が小さくなることがあります。抵抗の入っていない接続ケーブルをご使用ください。
• 正しく接続したら、必ず次の手順で電源を投入してください。手順を間違えると、誤動作をしたりスピーカーなどが破損する恐れがあります。（電源をオフにするときは、この逆の手順でおこないます。）
  電源を入れる順序……接続されている機器 → MA-5D/MA-5A
• この機器は回路保護のため、電源をオンしてからしばらくは動作しません。

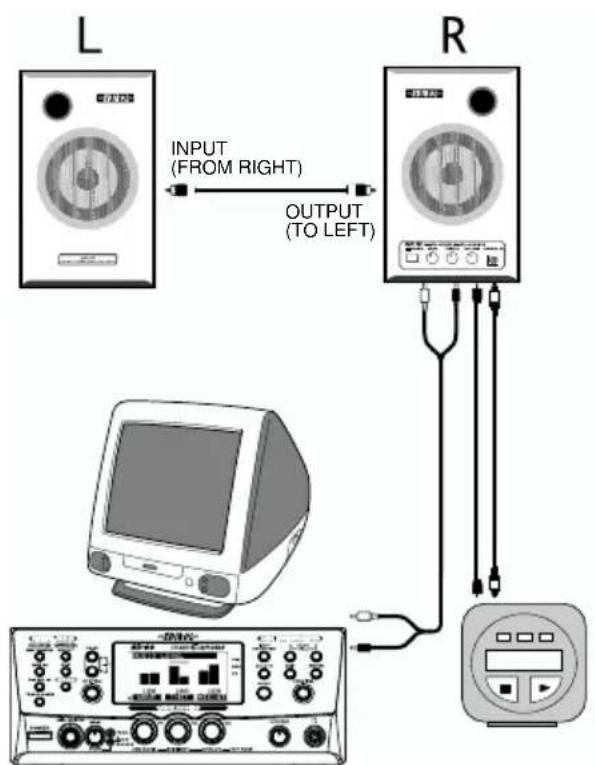

接続例

デジタル・ステレオ・マイクロ・モニター：MA-5D / ステレオ・マイクロ・モニター：MA-5A

- 定格出力

10 W (5 W + 5 W)

- スピーカー・ユニット

フルレンジ: 7 cm (防磁型)

- 再生周波数带域

70 Hz \~ 20 kHz

- 規定入力レベル

ライン：-10 dBu、ステレオ：-10 dBu

- 入力インピーダンス

18 kΩ

- コントロール (R チャンネル)

ベースつまみ、トレブルつまみ、

ボリュームつまみ、電源スイッチ

- インジケーター

パワー・インジケーター

- 接続端子

Rチャンネル

【フロント（MA-5D のみ）】

デジタル・インプット・コネクター (オプティカル)

【リア】

インプット・ジャック

(ステレオ・ミニ・タイプ)

インプット・ジャック L·R

(RCA ピン・タイプ)

Lチャンネル・アウトプット・ジャック

(RCA ピン・タイプ)

AC アダプター・ジャック

L チャンネル

【リア】

Lチャンネル・インプット・ジャック

(RCA ピン・タイプ)

- エンクロージャー形式

フルレンジ・バスレフ型

- 電源

DC 18 V (AC アダプター)

- 消費電流

500 mA

- 外形寸法

120（幅）× 143（奥行）× 194（高さ）mm

- 質量

Rチャンネル: 1.03 kg

L チャンネル: 0.72 kg

- 付属品

取扱説明書、保証書、AC アダプター、

ステレオ・ミニ <-> RCA ピン変換ケーブル、

RCA ピン・スピーカー・ケーブル

※ 0 dBu = 0.775 V rms

※ 製品の仕様および外観は、改良のため予告なく変更することがあります。

お問い合わせの窓口

商品のお取り扱いに関するお問い合わせは・・・ローランドDTMホットラインまでご相談ください。尚、お問い合わせの際には取扱説明書をご用意ください。

ローランドDTMホットライン

受付時間：午前10時～午後5時（土、日曜、祝日および弊社規定の休日を除く）

<電話番号>

■ 大阪

TEL [phone]

■ 東京

TEL [phone]

<住所>

〒530-0004 大阪市北区堂島浜1-4-16 大和堂島ビル7F

修理に関するお問い合わせは・・・商品をお求めの販売店が保証書に同封されている「サービスの窓口」に記載の営業所またはサービス・ステーションまでご相談ください。

※上記窓口の名称、所在地、電話番号等は、予告なく変更することがありますのでご了承ください。
