製品タイプ	乗用型芝刈り機
ブランド	HUSQVARNA
モデル	RIDER 15V2（および15V2 AWD）
寸法（長さ×幅×高さ）	2020×880×1070 mm
刈り取りユニット付き重量	268-274 kg（15V2）/ 302-308 kg（AWD）
エンジン	川崎 FH 430V、15 hp（11.2 kW）、431 cm³
燃料	無鉛ガソリン オクタン価87以上、タンク7L
トランスミッション	ペダル操作式油圧トランスミッション
刈り取り幅	1030 mm（Combi 41インチ）または1120 mm（Combi 44インチ）
刈り高さ	40-90 mm、9段階
刃数	3
刈り取りユニットタイプ	バイオクリップ機能（マルチング）またはリア排出付きコムビ
バッテリー	12V、24Ah
始動	電気式（12V）
空気圧	60 kPa（0.6 bar / 8.5 PSI）全輪
最大傾斜角度	15°
騒音レベル	100 dB(A) 保証騒音出力
安全	安全スイッチ（シート、リフト、ペダル）
定期メンテナンス	エンジンオイル交換（1.5-1.7 L）、エアフィルター、スパークプラグ（Champion RCJ8Y、ギャップ0.75 mm）
交換部品	正規販売店で入手可能、純正部品を使用してください
特長	AWDバージョンあり（四輪駆動）

よくある質問 - RIDER 15V2 HUSQVARNA

Rider 15V2のエンジンを始動する方法は？

刈り取りユニットを輸送位置に上げ、パーキングブレーキをかけ、ペダルをニュートラルにし、冷間時はチョークを開き、イグニッションキーを回します。スターターモーターを5秒以上回さないでください。

使用するエンジンオイルとレベル確認方法は？

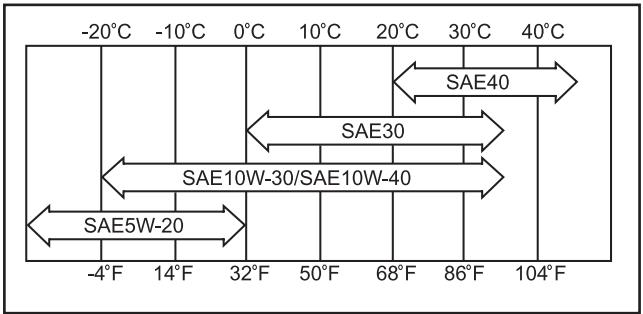

SF〜SJクラスのオイル、粘度は温度に応じてSAE30、10W-30、5W-20を使用します。レベルゲージで確認し、レベルは目盛りの間にある必要があります。フィルターあり容量：1.7L、フィルターなし：1.5L。

刈り刃の交換方法は？

交換は正規サービス工場で行ってください。刃は非常に鋭いため、手袋を着用してください。研いだ後は刃のバランスを取ってください。常に純正部品を使用してください。

推奨タイヤ空気圧は？

空気圧は全輪で60 kPa（0.6 bar / 8.5 PSI）にしてください。前輪の空気圧が不均一だと刈り取りが不均一になります。

傾斜地で芝刈りできますか？

はい、ただし傾斜15°を超えないでください。常に上り下り方向に刈り、横断は避けてください。急な方向転換や滑りやすい路面は避けてください。

バッテリーのメンテナンス方法は？

電解液のレベルを確認し（必要に応じて蒸留水を補充）、端子は清潔に保ってください。冬季はバッテリーを取り外し、充電して涼しい場所に保管してください。注意：爆発性ガスが発生します。

エンジンが始動しない場合の対処法は？

燃料、スパークプラグ、接続、メインヒューズ（15A 平型）を確認し、刈り取りユニットが上がっていてペダルがニュートラルであることを確認してください。取扱説明書の故障診断図を参照してください。

エンジン停止時の機械の移動方法は？

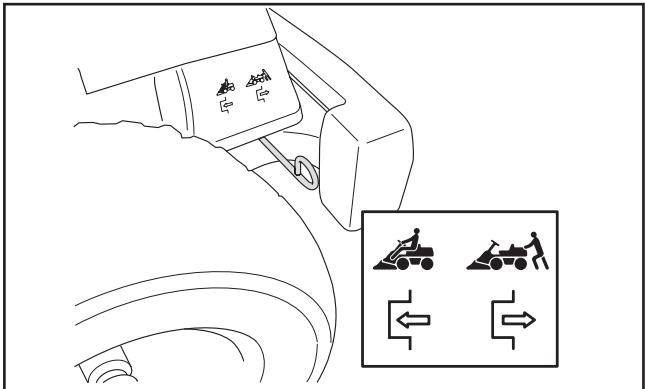

クラッチ解除レバーを使用します：Rider 15V2では左後輪のレバーを引きます。AWDでは前後車軸に2つのレバーがあります。中間位置にしないでください。

利用可能な刈り取り幅は？

2種類の刈り取りユニット：Combi 1030 mm（41インチ）とCombi 1120 mm（44インチ）。刈り高さは40〜90 mmの9段階で調整可能。

冬季保管時に燃料安定剤を使用すべきですか？

はい、通常のガソリンを使用する場合は安定剤を追加し、エンジンを10分間運転してください。アルキレートガソリンでは不要です。長期保管の場合はタンクを空にしてください。

使用説明書 RIDER 15V2 HUSQVARNA

Manuel d'utilisation

Rider 15V2

Rider 15V2 AWD

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

Française

Manuel d'utilisation pour Rider 15V2 et Rider 15V2 AWD

Conduite et transport sur la voie publique....2

Remorquage 2

Utilisation 2

Numéro de série 3

Explication des symboles 4

Consignes de sécurité 5

Utilisation générale 5

Conduite dans les pentes 7

Enfants 8

Entretien 8

Transport 10

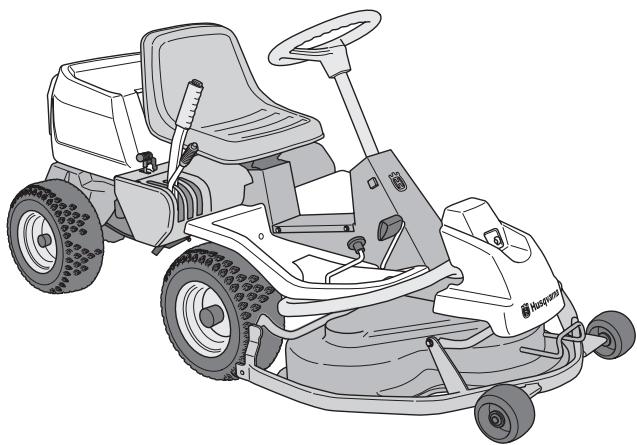

Présentation 11

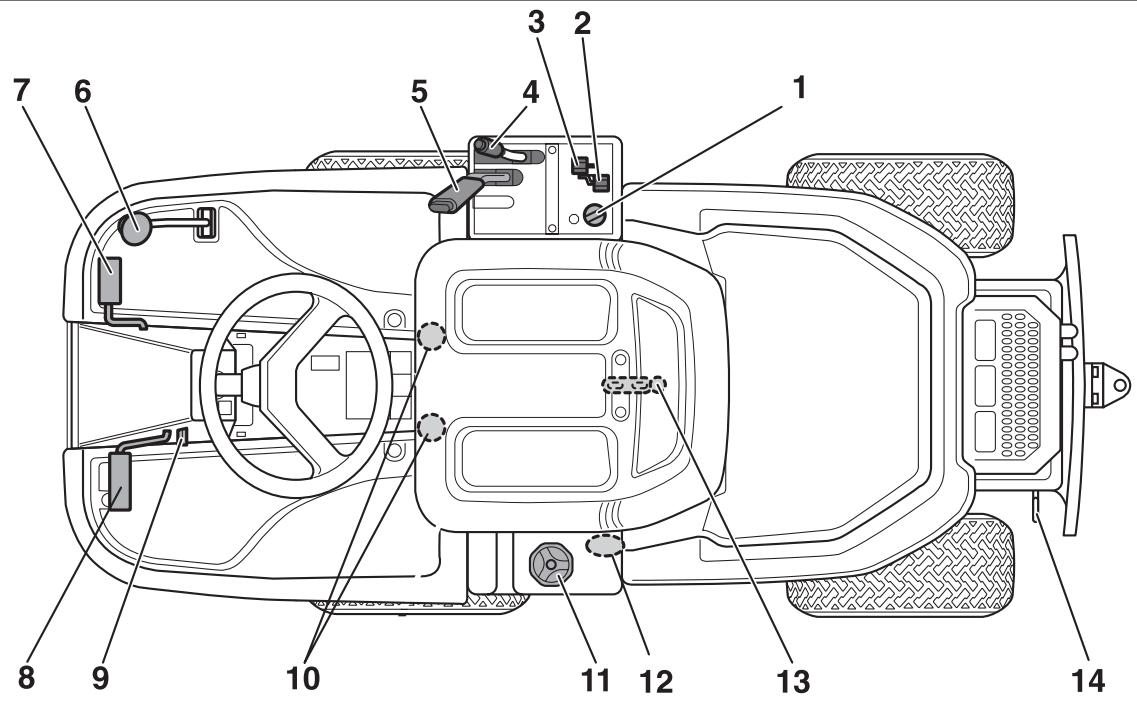

Emplacement des commandes 11

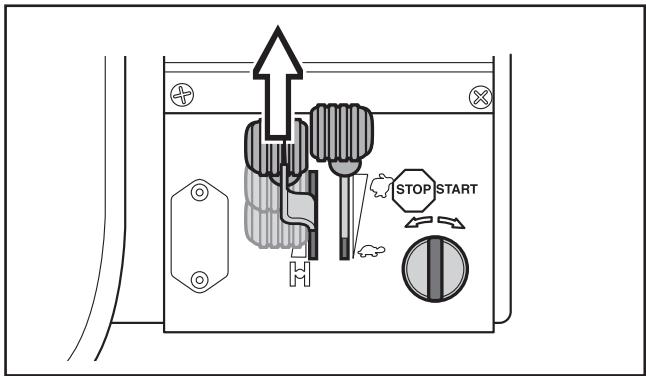

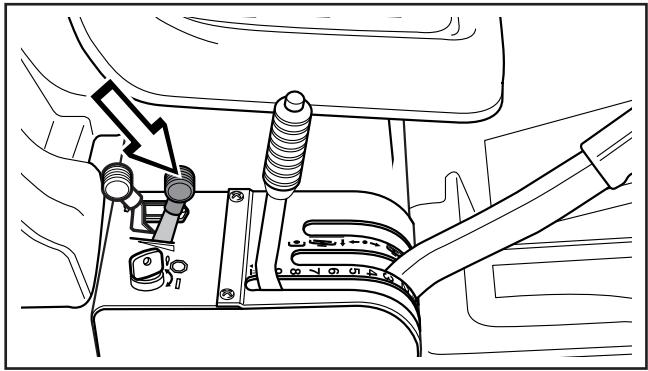

Commande des gaz 12

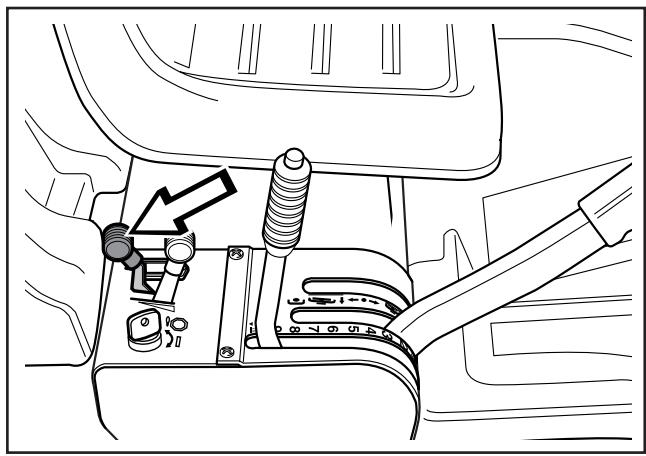

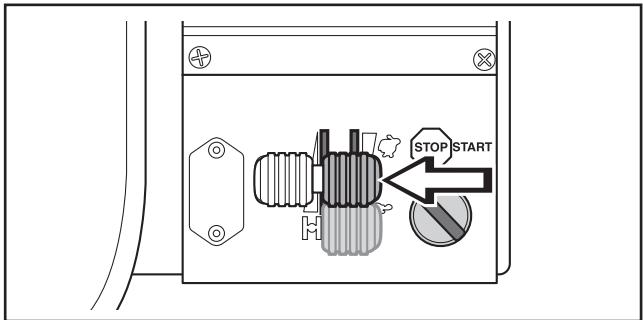

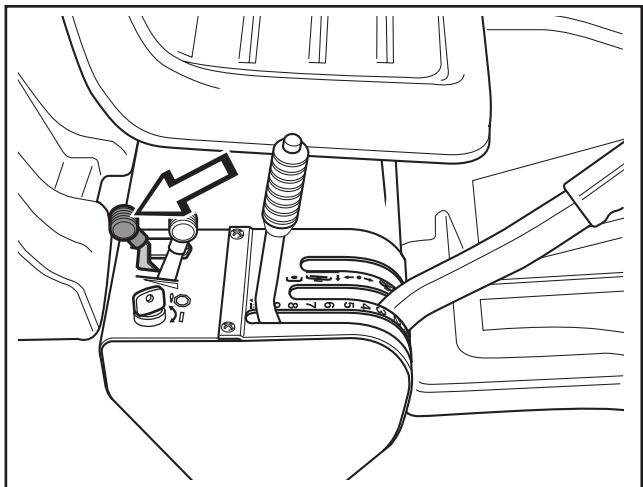

Commande de starter 12

Commande de vitesse 12

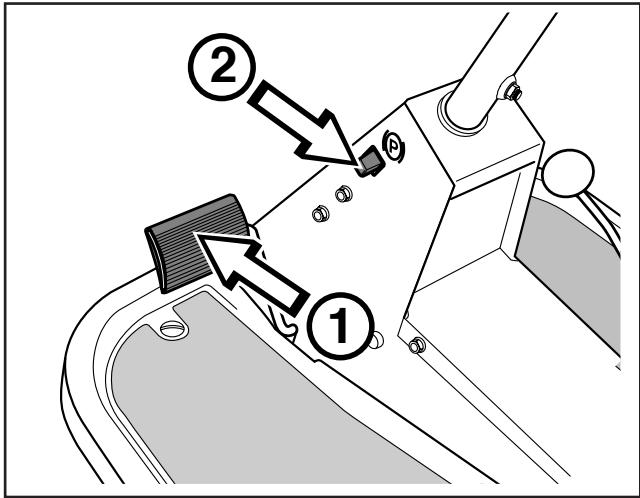

Frein de stationnement 12

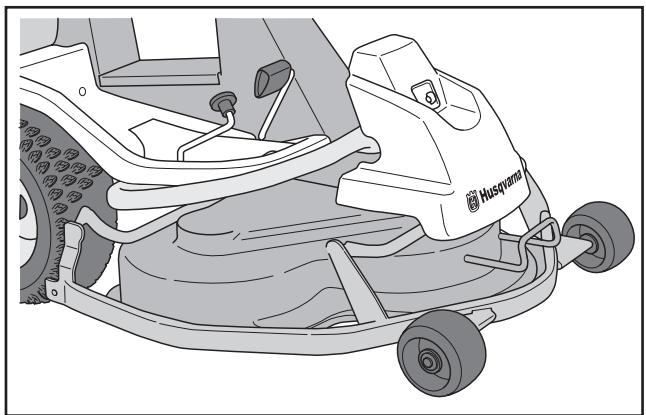

Unité de coupe 13

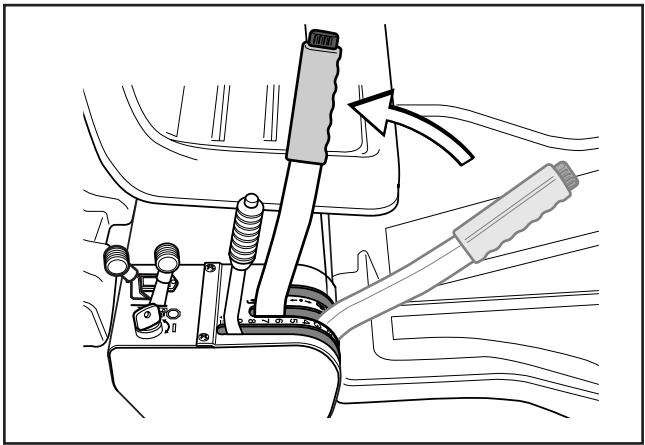

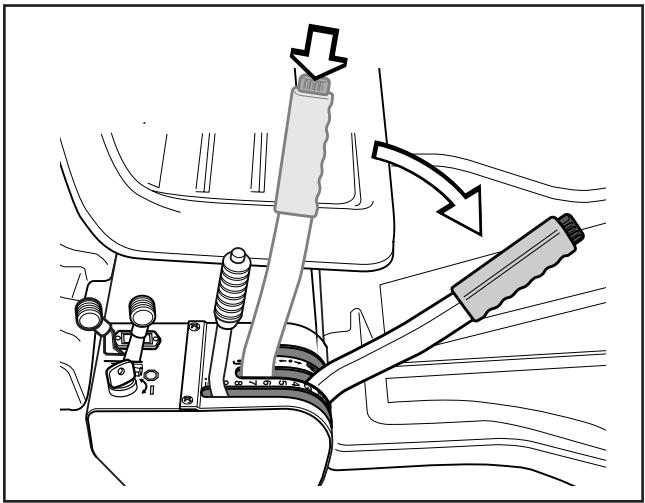

Levier de levage de l'unité de coupe 13

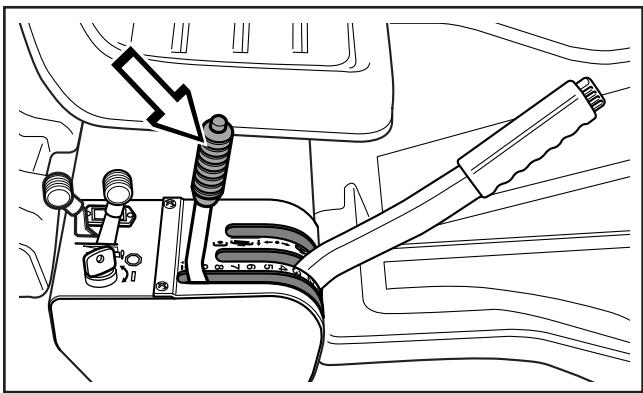

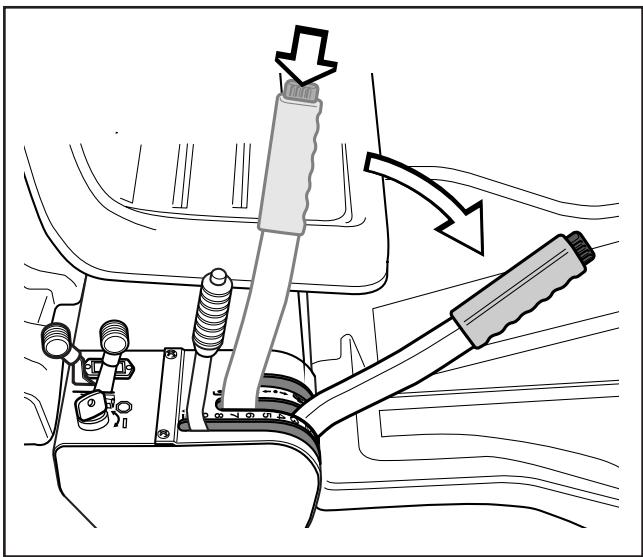

Levier de réglage de la hauteur de coupe...... 14

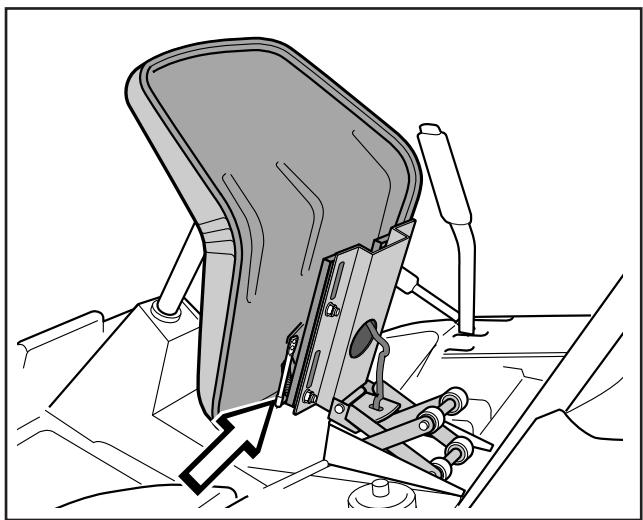

Siège 14

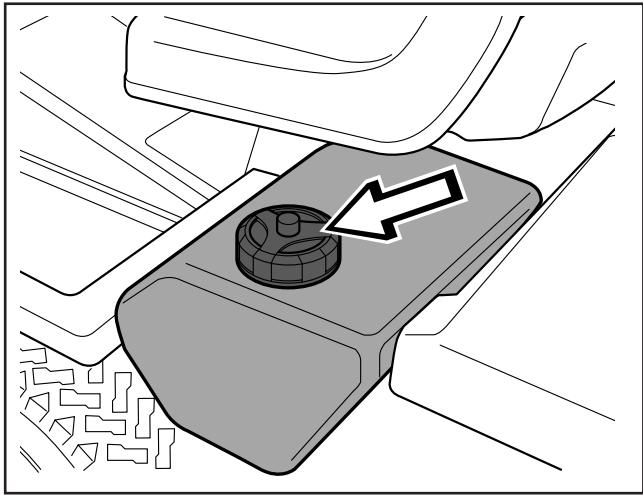

Remplissage 14

Utilisaton 15

Avant la mise en marche 15

Démarrage du moteur 15

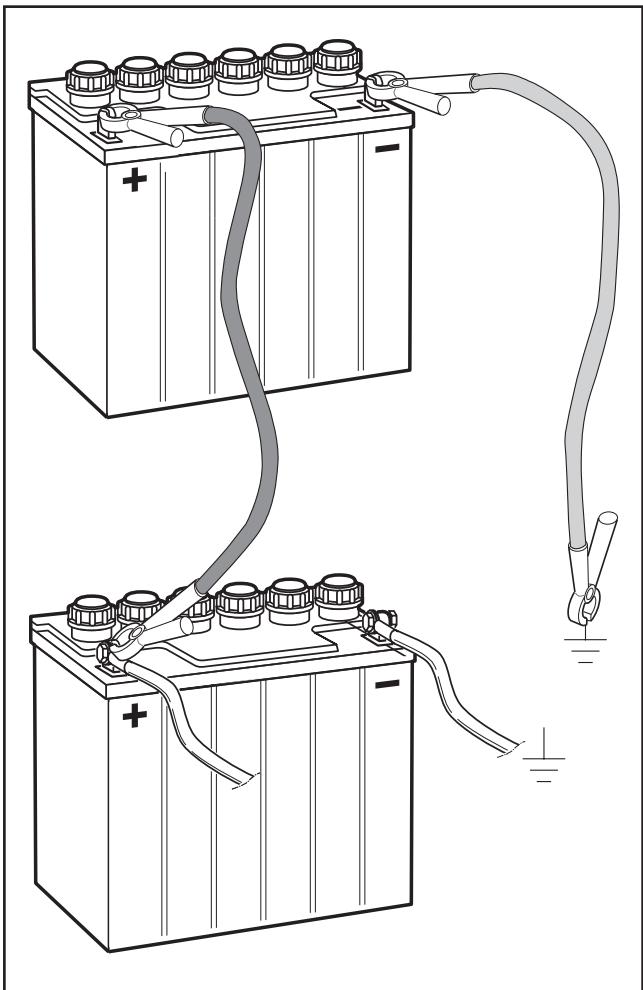

Démarrage d'un moteur dont la batterie est faible 17

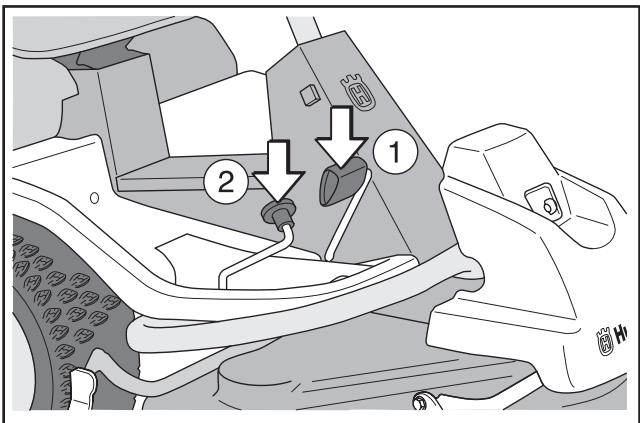

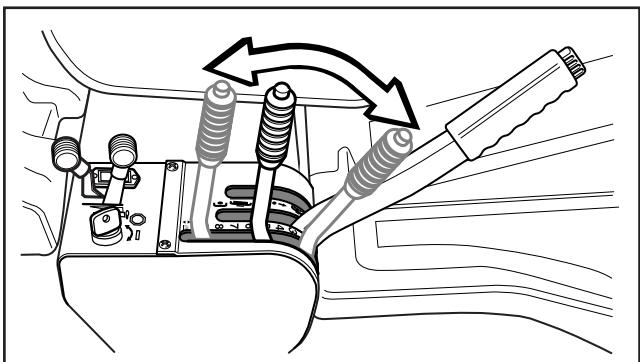

Conduite de la tondeuse autoportée 18

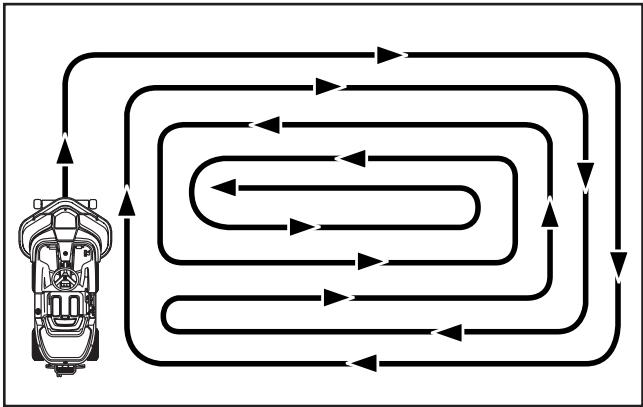

Conseils de tonte 19

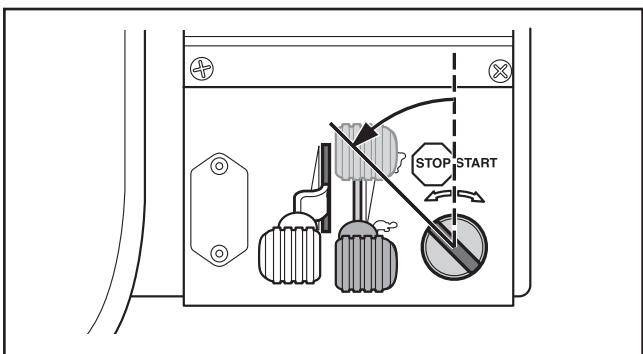

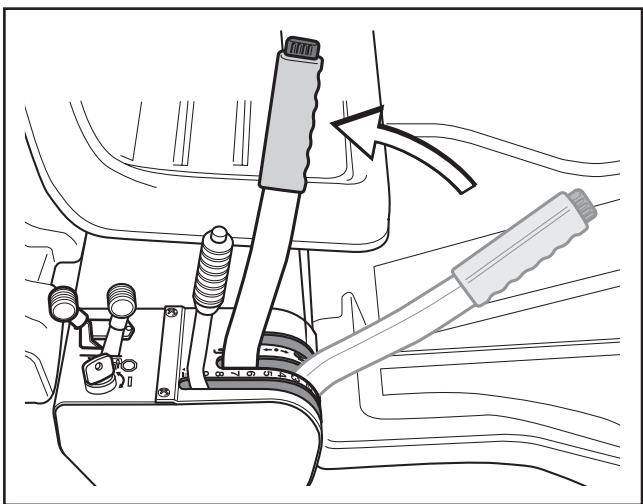

Arrêt du moteur 20

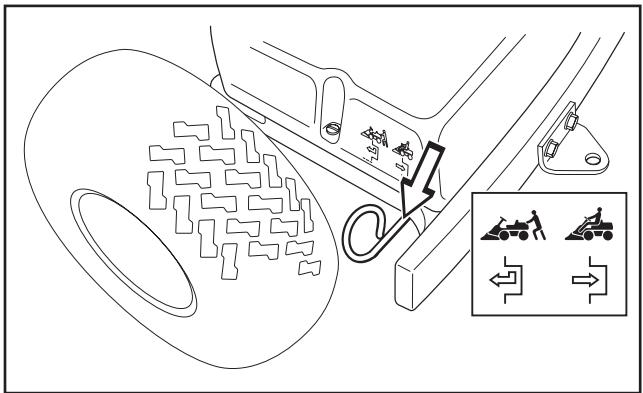

Commande de débrayage 21

Entretien 22

Schéma d'entretien 22

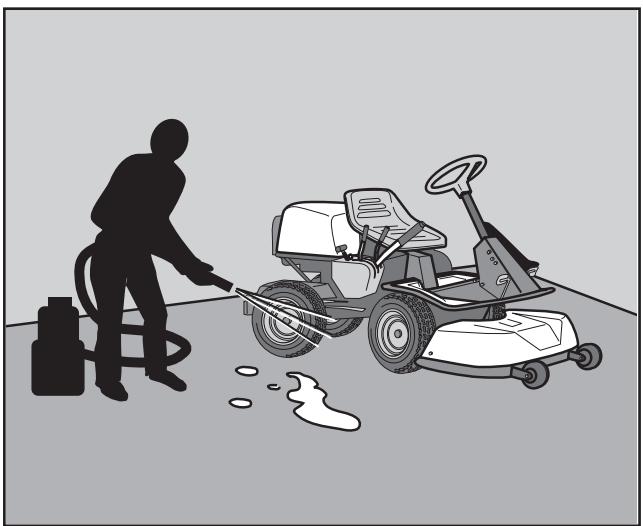

Nettoyage 23

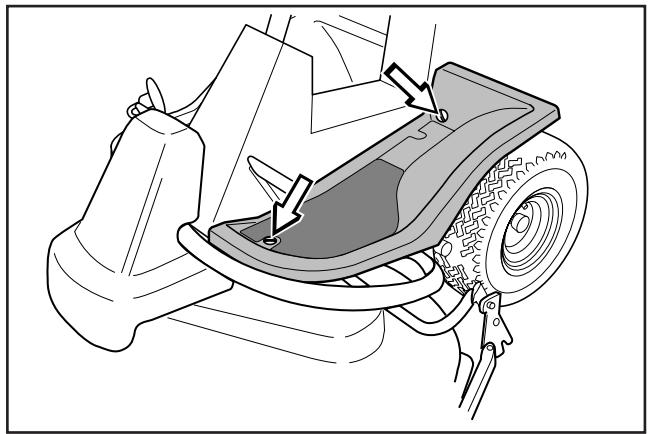

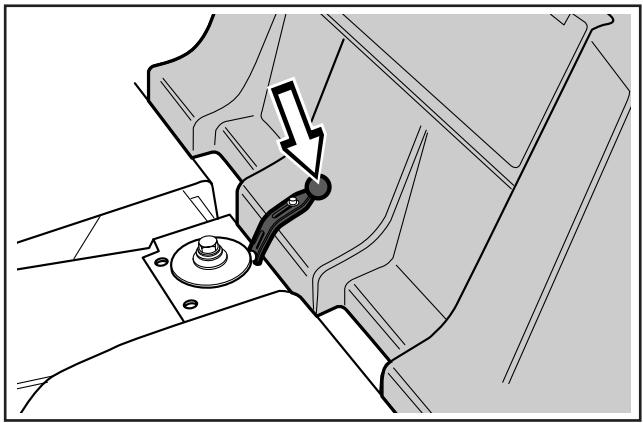

Démontage des capots de la tondeuse autoportée 24

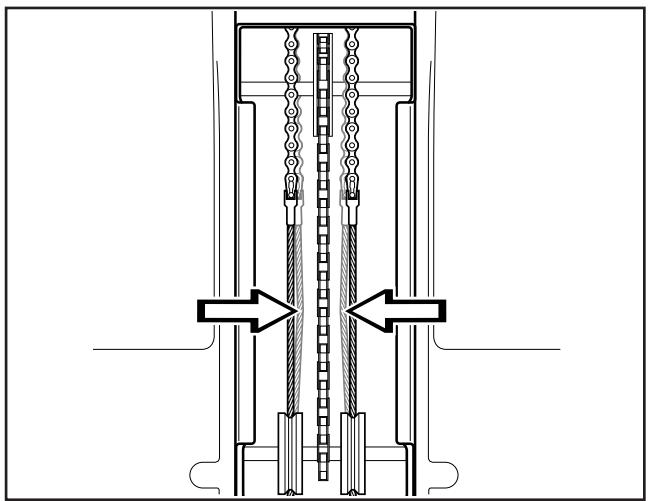

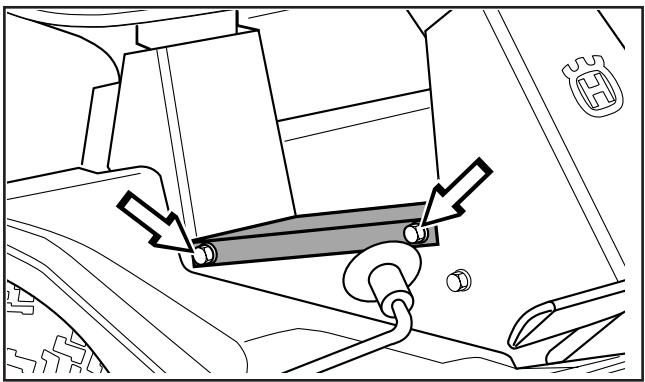

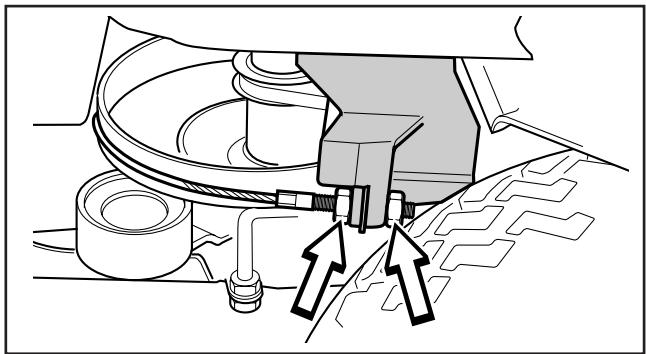

Contrôle et réglage des câbles de direction... 25

Réglage du frein de stationnement 26

Contrôle et réglage du câble d'accélérateur.... 27

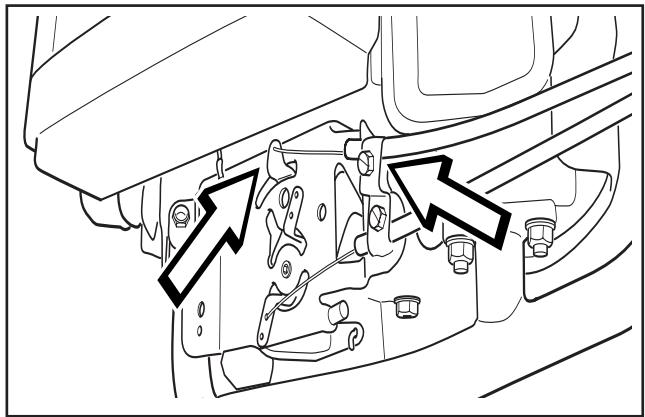

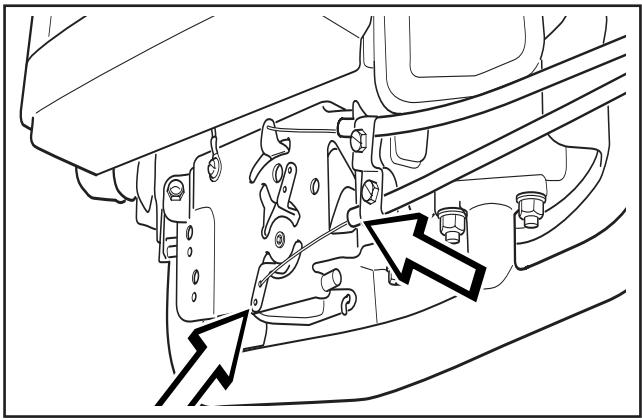

Contrôle et réglage du câble du starter 27

Contrôle du silencieux 27

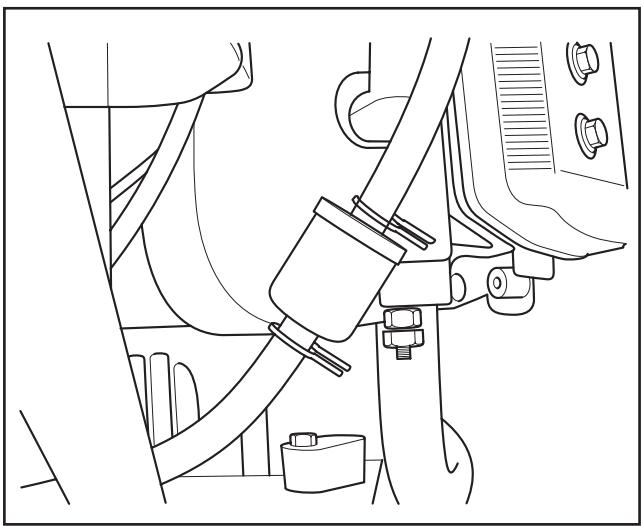

Remplacement du filtre à carburant 28

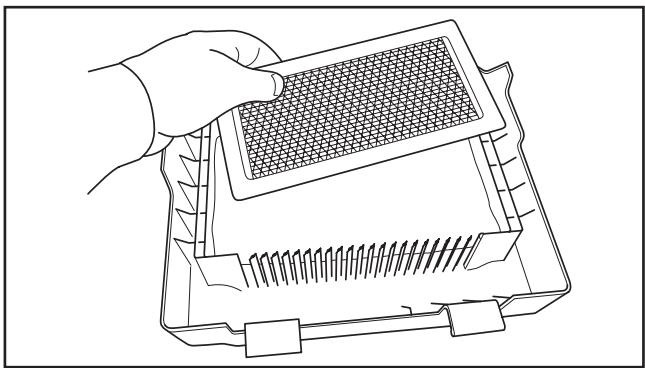

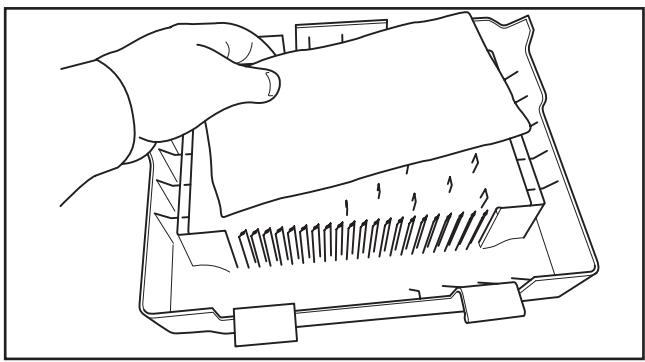

Remplacement du filtre à air 28

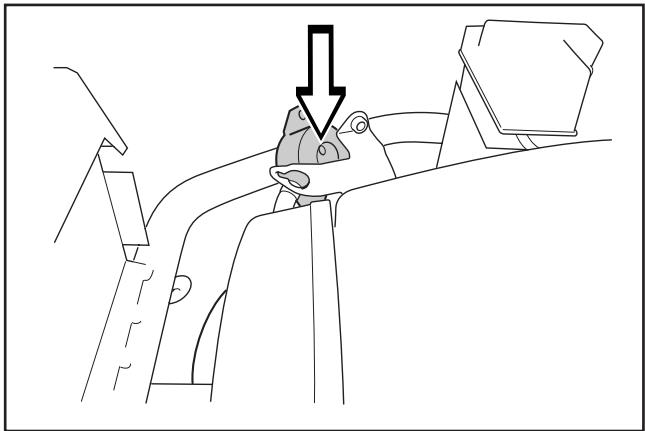

Contrôle du filtre à air de la pompe à carburant. 29

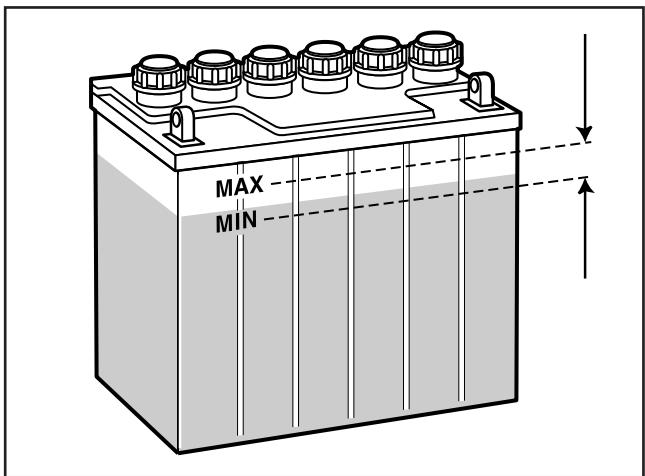

Contrôle du niveau d'acide de la batterie...... 29

Système d'allumage 30

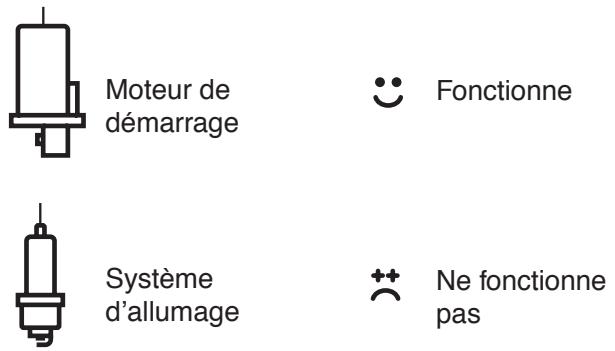

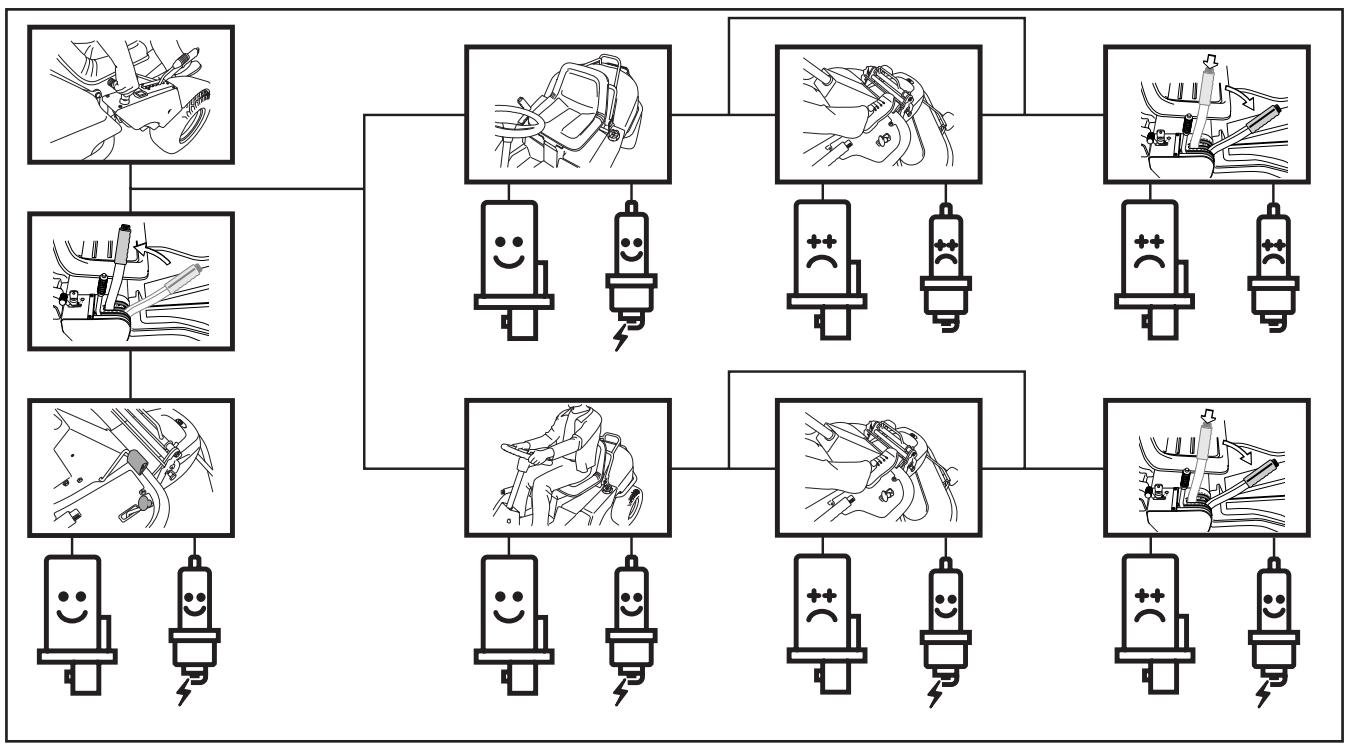

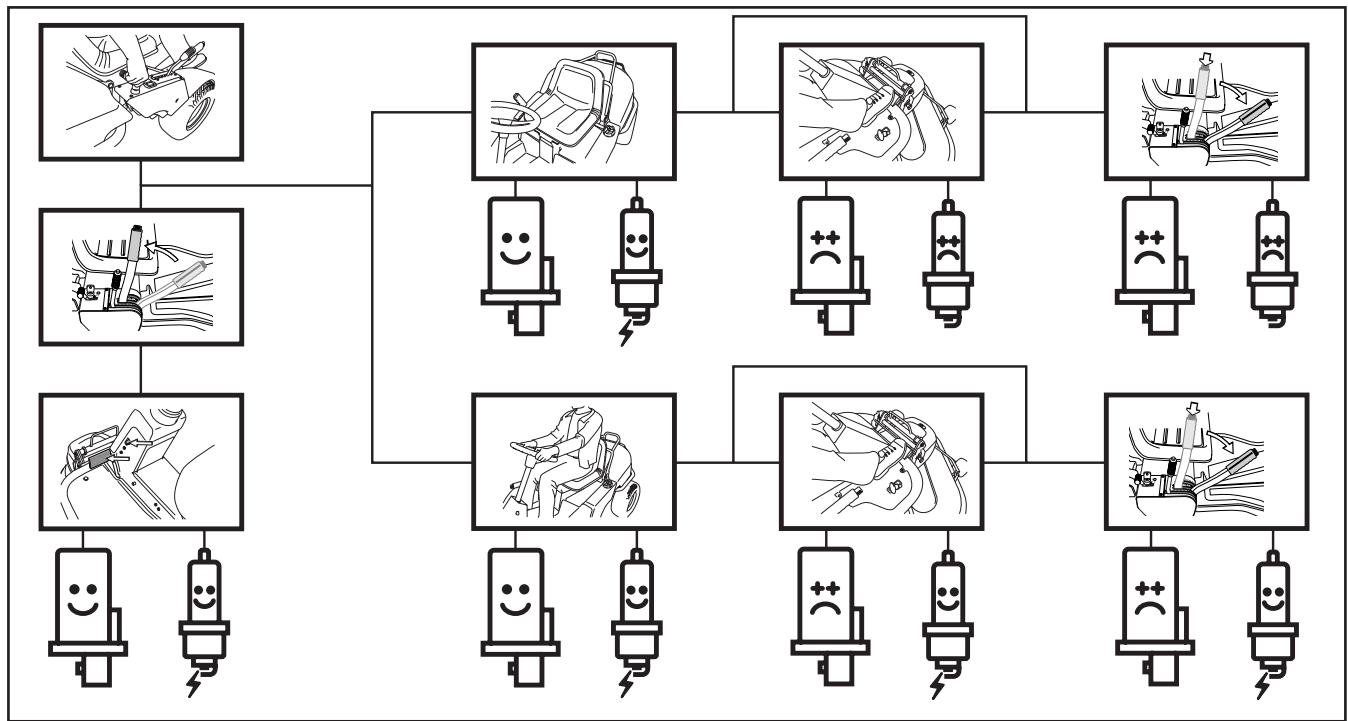

Contrôle du système de sécurité 31

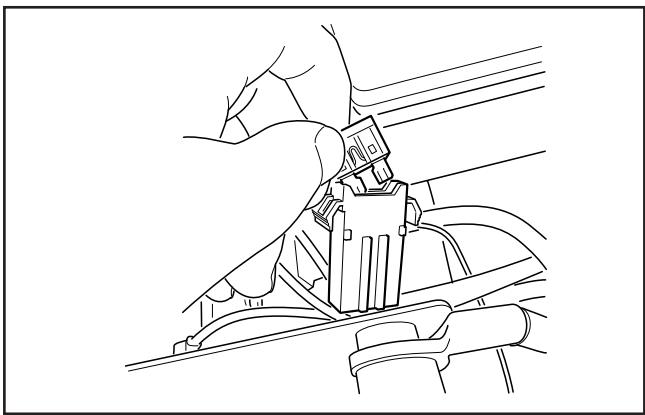

Fusible principal 33

Contrôle de la pression des pneus 33

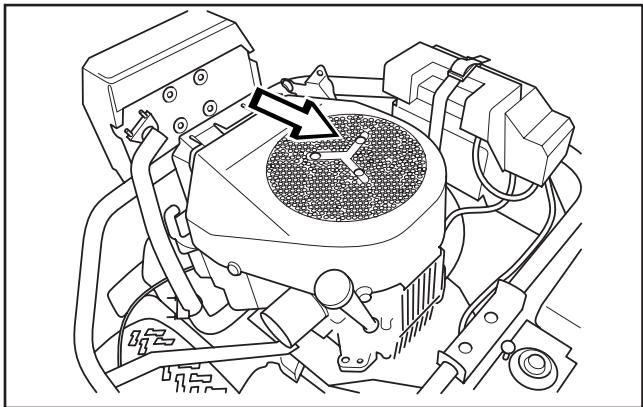

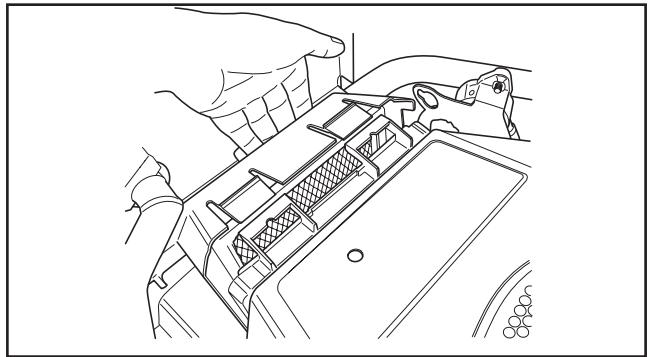

Contrôle de la prise d'air de refroidissement du moteur 33

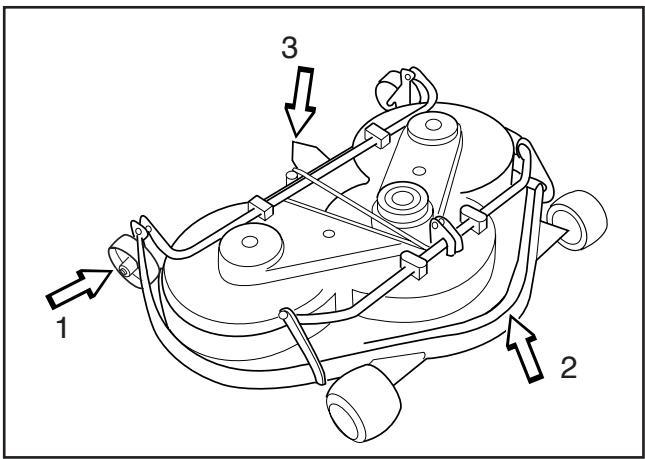

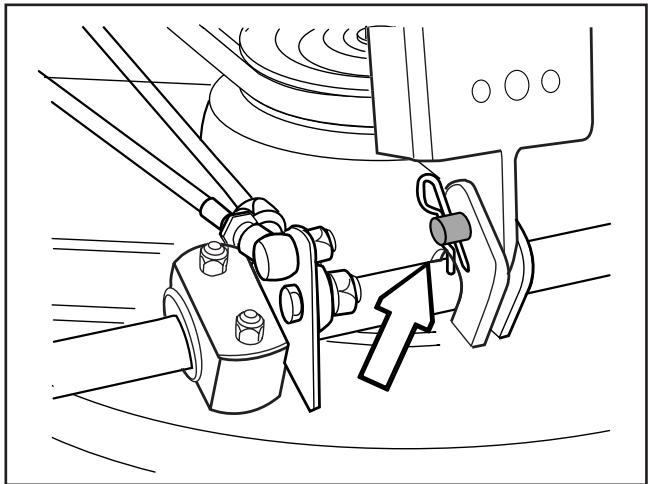

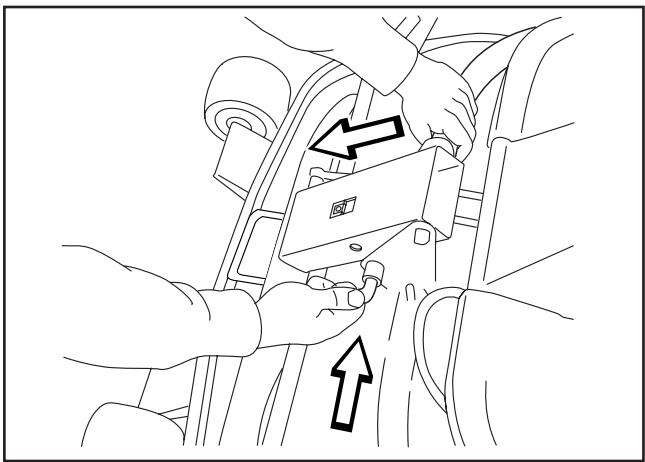

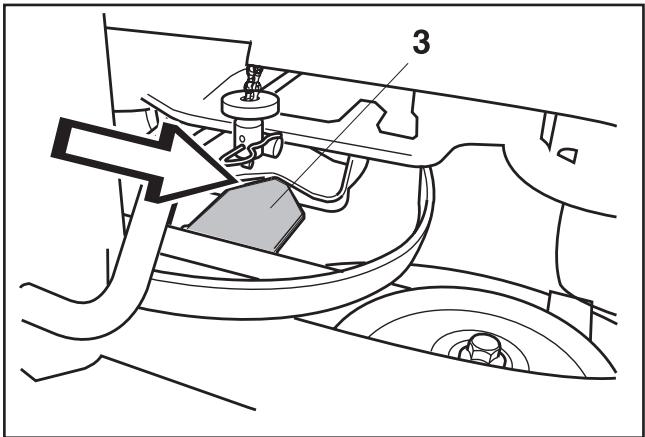

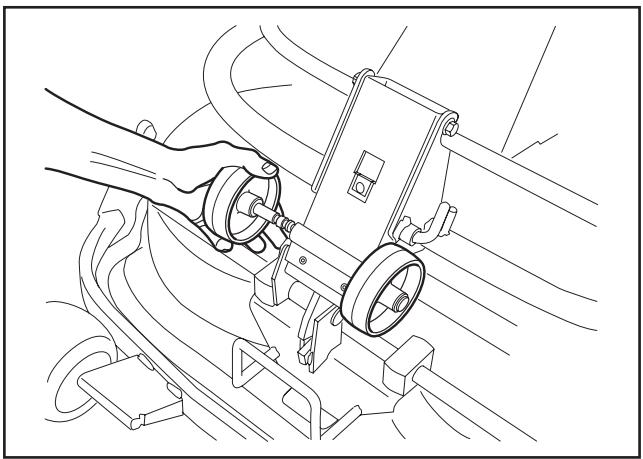

Montage de l'unité de coupe 34

Démontage de l'unité de coupe 35

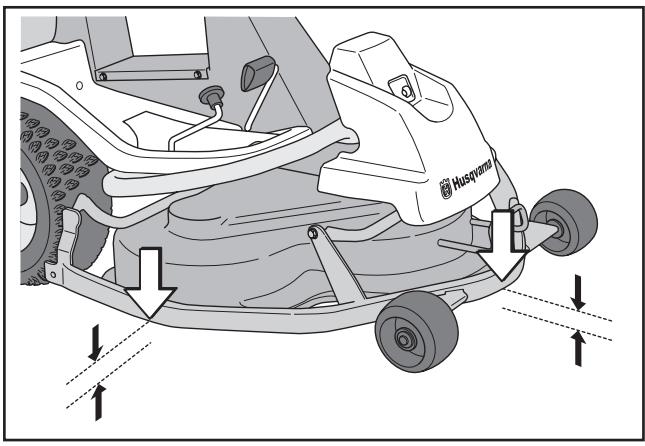

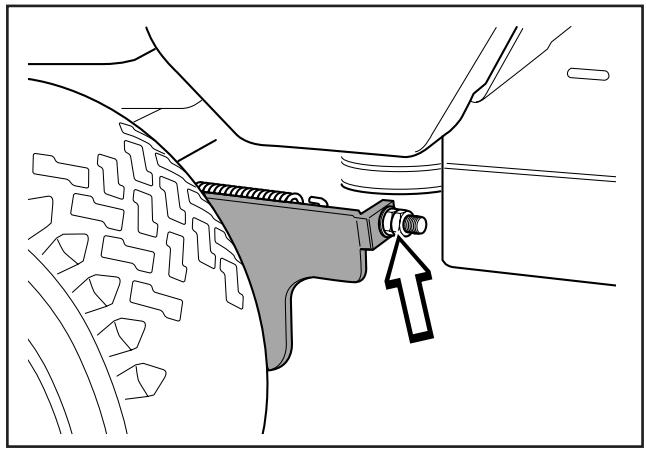

Contrôle et réglage de la pression au sol de l'unité de coupe 36

Contrôle du parallélisme de l'unité de coupe... 37

Réglage du parallélisme de l'unité de coupe... 37

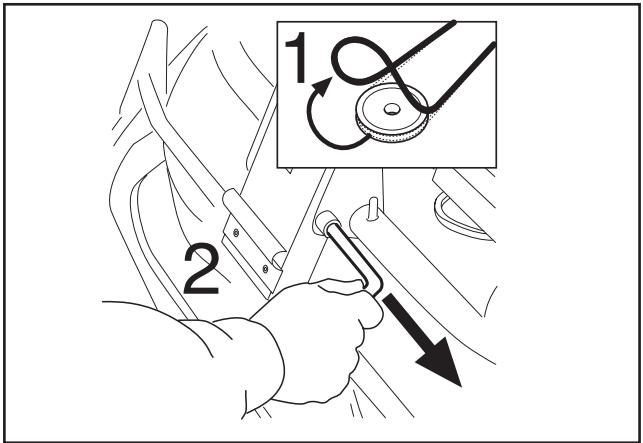

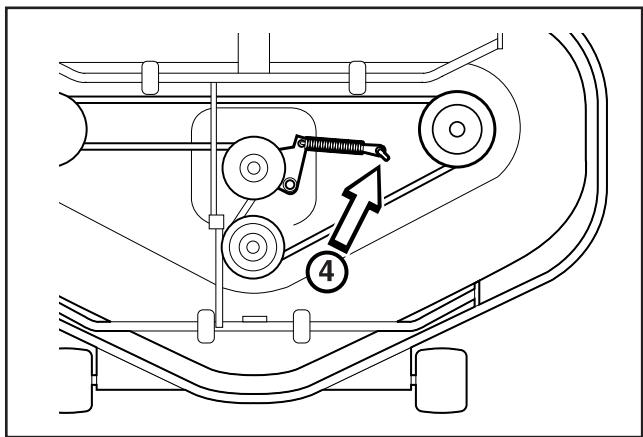

Remplacement des courroies de l'unité de coupe 37

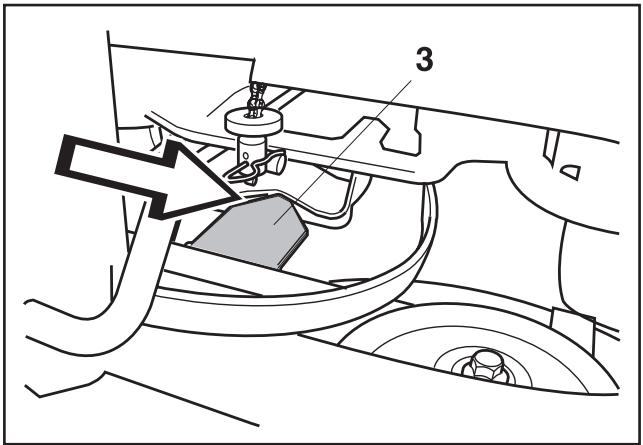

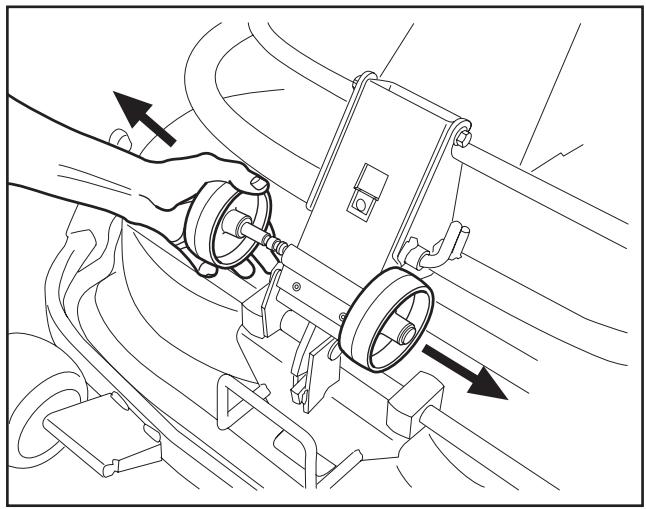

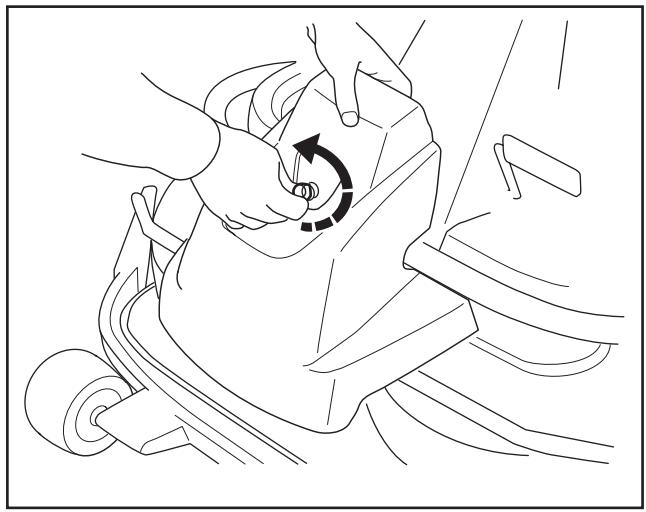

Position d'entretien de l'unité de coupe 38

Contrôle des couteaux 41

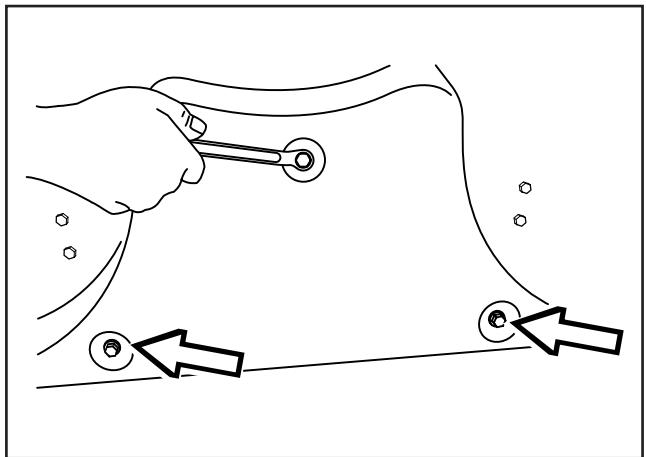

Retrait du bouchon BioClip (Combi) 41

Graissage 42

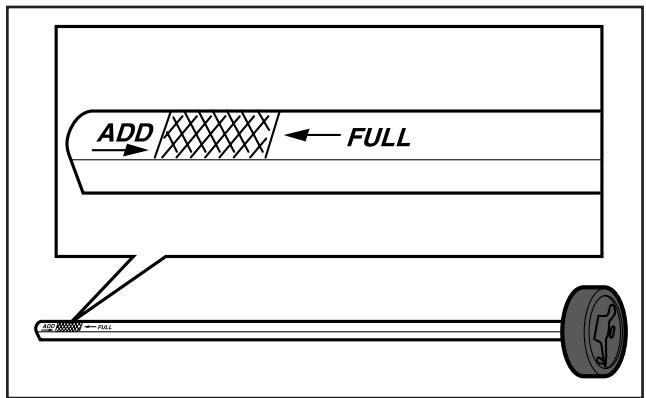

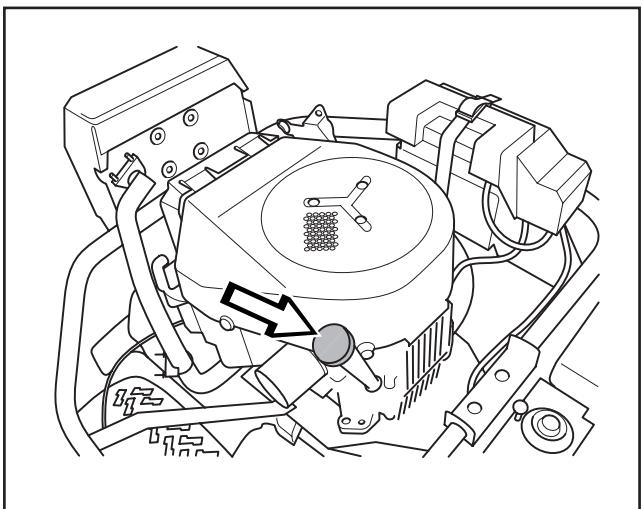

Contrôle du niveau d'huile du moteur 42

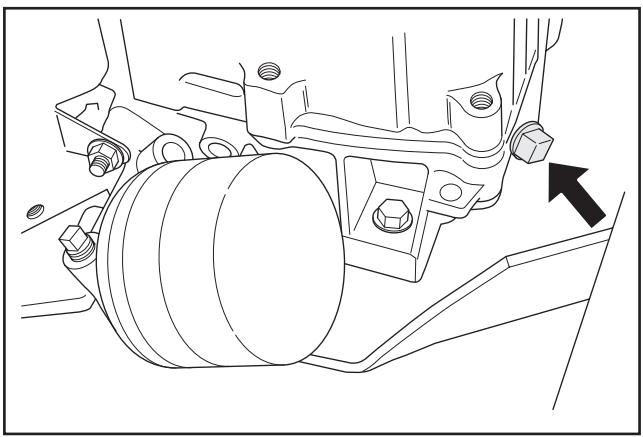

Remplacement de l'huile moteur 43

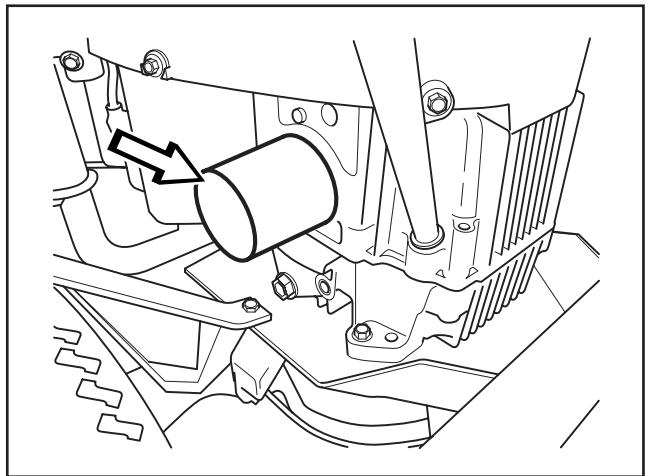

Remplacement du filtre à huile 43

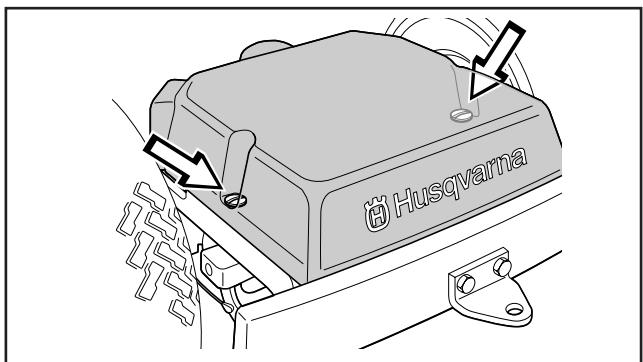

Contrôle du niveau d'huile de la transmission... 44

Graissage du tendeur de courroie 44

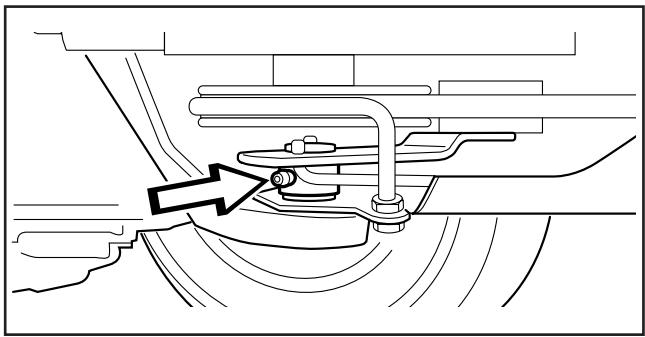

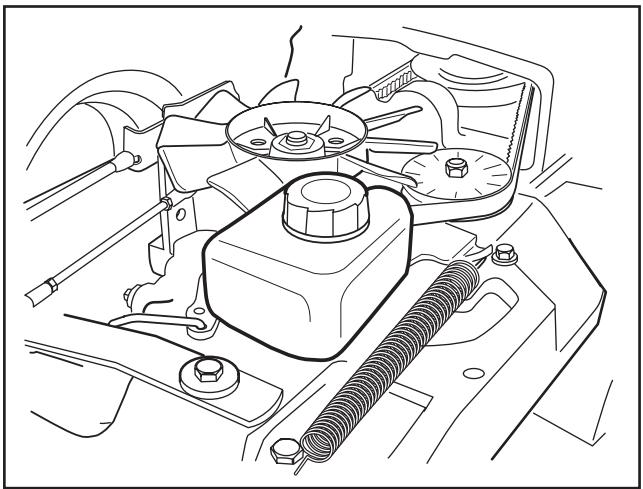

Graissage général 44

Schéma de recherche de pannes 45

Remisage 46

Remise en hiver 46

Protection 46

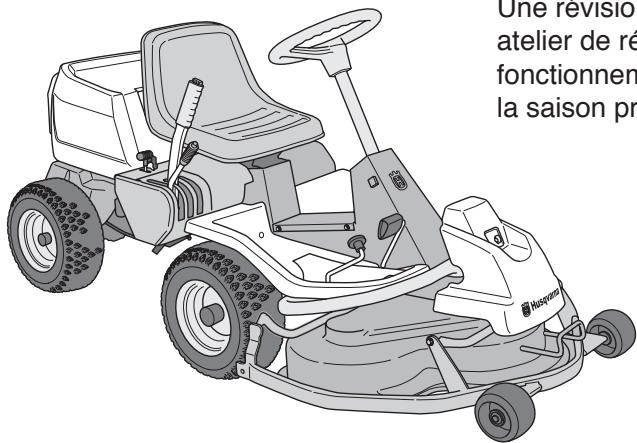

Révision 46

Caractéristiques techniques 47

Assurance de conformité UE 48

Calendrier de révision 49

Journal de révision 50

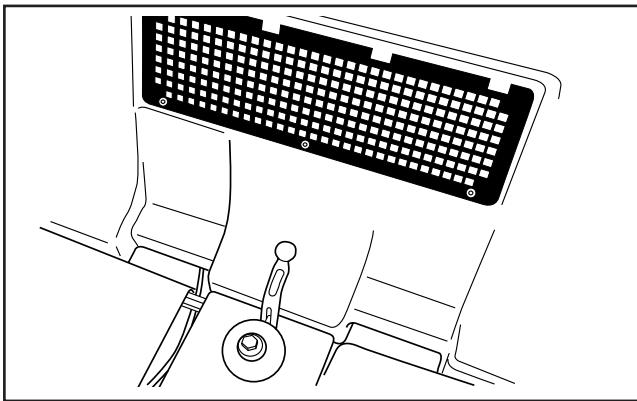

Information importante

Lire attentivement le manuel d'utilisation afin d'apprendre à utiliser et entretenir la tondeuse autoportée avant de l'utiliser.

Pour toute opération de révision autre que celles décrites dans ce manuel, contacter un revendeur autorisé disposant des pièces et pouvant effectuer les opérations de révision.

Cher client

Merci d'avoir choisi un Rider de Husqvarna. Les Rider de Husqvarna sont construits selon un concept unique, avec une unité de coupe frontale et un train arrière pivotant breveté. Le Rider est construit pour la plus haute efficacité même sur les surfaces petites et étroites. Les commandes groupées et la transmission hydrostatique à commande par pédales contribuent également aux hautes performances de la machine.

Ce manuel d'utilisation est un document important. En suivant les instructions qu'il contient (utilisation, révision, entretien, etc.), il est possible d'allonger considérablement la durée de vie de la machine et d'augmenter sa valeur sur le marché de l'occasion.

Si vous vendez votre Rider, n'oubliez pas de remettre le manuel d'utilisation au nouveau propriétaire.

Conduite et transport sur la voie publique

Contrôler les règles de la circulation en vigueur avant tout transport ou toute conduite sur la voie publique. En cas de transport, utilisez toujours des dispositifs de fixation agréés et vérifiez que la machine est bien attachée.

Remorquage

Votre machine est équipée d'une transmission hydrostatique et elle ne doit être remorquée, si nécessaire, que sur des distances très courtes et à faible vitesse afin de ne pas endommager la transmission hydrostatique.

Utilisation

Cette machine est construite pour la tonte de l'herbe des pelouses normales et d'autres surfaces ouvertes et régulières ne comptant pas d'obstacles tels que des pierres, des souches, etc., même si la machine est équipée des accessoires spéciaux fournis par le fabricant et pour lesquels des manuels d'utilisation sont fournis à la livraison. Aucune autre utilisation n'est autorisée. Les instructions du fabricant concernant le fonctionnement, l'entretien et les réparations doivent être appliquées à la lettre.

La machine ne doit être manœuvrée, entretenue et réparée que par des personnes connaissant bien les caractéristiques de la machine et les consignes de sécurité.

Les directives de prévention d'accident, toutes les directives générales de sécurité, les règles médicales et les règles de la circulation doivent toujours être suivies.

Les modifications apportées à la construction de la machine peuvent dégager le fabricant de toute responsabilité en cas de dommages matériels ou de blessures personnelles résultant de ces modifications.

Service de haute qualité

Les produits Husqvarna sont vendus dans le monde entier uniquement chez des revendeurs agréés. Ceci vous permet, en tant que client, de bénéficier de la meilleure assistance et du meilleur service possibles. Avant sa livraison, la machine a été contrôlée et réglée, par exemple, par le revendeur.

Lorsque vous avez besoin de pièces de rechange ou d'aide pour des questions relatives à la révision ou la garantie, contactez:

Ce Manuel d'utilisation apparient à la machine au numéro de série:

Moteur

Transmission

Numéro de série

Le numéro de série de la machine est imprimé sur une plaque située du côté gauche (depuis l'avant) sous le siège. Les informations suivantes sont indiquées sur cette plaque:

La désignation de type de la machine. Le numéro du fabricant. Le numéro de série de la machine.

Toujours indiquer la désignation de type et le numéro de série lors de la commande de pièces de rechange.

Le numéro de série du moteur est indiqué sur un autocollant avec code-barre appliqué devant le moteur de démarrage sur le côté gauche du carter moteur. Le texte indique:

Le numéro de série du moteur. Le code.

Toujours indiquer ces informations lors de la commande de pièces de rechange.

Le numéro de série de la transmission est indiqué sur un autocollant à code-barre placé à l'avant du carter devant l'arbre d'entraînement gauche :

La désignation de type est indiquée sur le code-barre et commence par la lettre "K". Le numéro de série est indiqué sur le code-barre et précédé des caractères "s/n". Le numéro du fabricant est indiqué sous le code-barre et précédé des caractères "p/n".

Toujours indiquer la désignation de type et le numéro de série lors de la commande de pièces de rechange.

Ces symboles se trouvent sur la tondeuse autoportée et dans le manuel d'utilisation. Les étudier attentivement afin de comprendre leur signification.

Lire le manuel d'utilisation.

Neutre

Rapide

Lent

Moteur arrêté

Starter

Carburant

Niveau d'huile

Hauteur de coupe

Marche arrière

Marche avant

Allumage

Roule libre hydrostatique

Utiliser des protecteurs d'oreilles

Frein de stationnement

Avertissement

Émissions sonores dans l'environnement conformément aux directives de la Communauté Européenne. Les émissions de la machine sont indiquées au chapitre CARACTERISTIQUES TECHNIQUES et sur un autocollant.

Ne jamais utiliser la tondeuse autoportée si des personnes, etURTout des enfants ou des animaux, se trouvent approximé.

Avertissement! Couteaux rotatifs

Avertissement! Risque de renversement de la tondeuse autoporteée

Ne jamais conduire en travers d'une pente

Assurance de conformité UE

Ne jamais prendre de passagers sur la tondeuse autoportée ou sur un outil

Ne pas mettre de main ou de pied sous le capot quand le moteur est en marche

Conduire prudemment sans unité de coupe

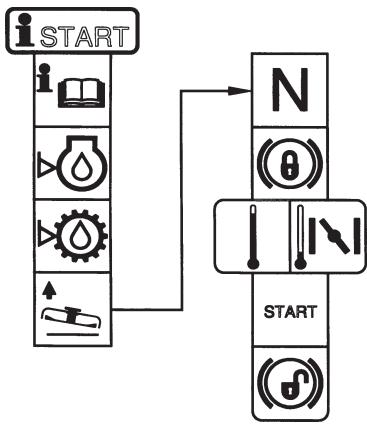

Instructions de démarrage

Lire le manuel d'utilisation

Contrôler le niveau d'huile du moteur

Contrôler le niveau d'huile de la transmission hydrostatique

Lever l'unité de coupe

Mettre les pédales de la transmission hydrostatique sur la position neutre

Si le moteur est froid, utiliser le starter

Démarage du moteur

Désactiver le frein de stationnement avant de commencer à conduire

Pédale de réglage de vitesse pour la marche avant

Pédale de réglage de vitesse pour la marche arrière

Arrête le moteur et débranche le câble d'allumage avant d'effectuer des réparations ou des opérations d'entretien

Consignes de sécurité

Ces instructions concernent la sécurité. Les lire attentivement.

Avertissement!

Le symbole inclus souligne des instructions de sécurité importantes. Il s'agit de la sécurité de tous.

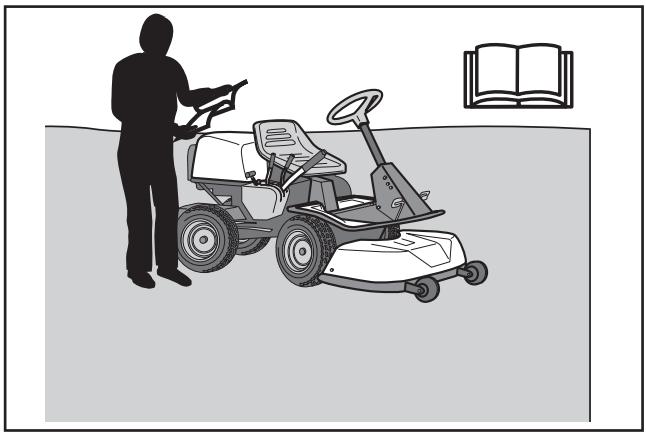

Utilisation générale

• Lire toutes les instructions de ce manuel d'utilisation et celles situées sur la machine avant de démarrer la machine. S'assurer que les instructions ont été comprises et les suivre fidèlement.
• Apprendre à utiliser la machine et ses commandes en toute sécurité et apprendre à arrêter rapidement la machine. Apprendre également à reconnaître les autocollants de sécurité.
• La machine ne doit être utilisée que par des femmes possédant une bonne connaissance. Veiller à ce que personne ne se trouve à proximité de la machine quand le moteur est démarré, quand un rapport est passé ou durant la conduite.
• Vérifier que les personnes et les animaux se trouvent à une distance de toute sécurité de la machine.
• Arrête la machine si quelqu'un pénètre dans la zone de travail.

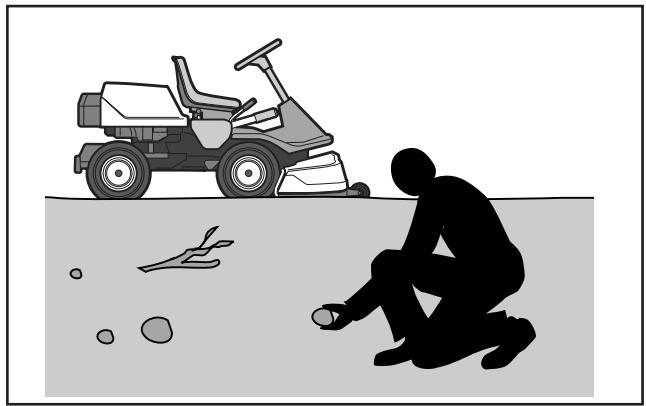

• Débarrasser la zone de tout objet tel que pierres, jouets, fils, etc. pouvant être happés et projetés par les couteaux.
• Attention à l'éjecteur; ne pas l'orienter vers des personnes.
• Arrête le moteur et empêche tout démarrage du moteur avant de nettoyer le groupe de coupe.
• Ne pas oublier que le conducteur est responsable des dangers et accidents.
• Ne jamais prendre de passagers. La machine est uniquement destinée à être utilisée par une personne.
• Toujours regarder vers le bas et l'arrière, avant et pendant une marche arrière. Garder un œil sur les petits et les grands obstacles.
• Ralentir avant de tourner.
• Arrête les couteaux quand la machine ne tonde pas.

Lire attentivement le manuel d'utilisation avant de démarrer la machine. Débarrasser la zone de tout objet avant la tonte.

Ne jamais prendre de passagers sur la machine.

Avertissement!

Cette machine peut couper mains et pieds et projeter les objets se trouvant sur son passage.

Le non-respect des consignes de sécurité peut résulter en des blessures graves.

Consignes de sécurité

• Observer la plus grande prudence en cas de contournement d'un objet fixe afin que les couteaux ne heurtent pas l'objet. Ne jamais passer sur des corps étrangers avec la machine.
• N'utiliser la machine qu'à la lumière du jour ou dans d'autres conditions de bonne luminosité. Maintenir la machine à une distance de toute sécurité des trous et autres irrégularités du terrain. Penser aux autres risques possibles.
• Ne jamais utiliser la machine en cas de fatigue, d'ingestion d'alcool, de drogues ou de certains médicaments pouvant agir sur la vision, la capacité de jugement ou la coordination.
• Prendre garde à la circulation en cas de travail près d'une route ou de traversée d'une route.
• Ne jamais laisser la machine sans surveillance avec le moteur en marche. Toujours arrêter les couteaux, activer le frein de stationnement, arrêter le moteur et retirer la clé avant de quitter la machine.
• Ne jamais laisser les enfants ou des personnes ne possédant pas la formation nécessaire à l'utilisation de la machine, utiliser ou entretenir la machine. Il est possible que les directives locales déterminent l'âge de l'utilisateur.

Avertissement!

Les gaz d'échappement du moteur de la machine, y compris certaines substances composantes, ainsi que certains éléments de la machine contiennent ou décomposent des produits chimiques pouvant causer des cancers, des malformations du fœtus ou tout autre problème lié à la reproduction. Le moteur rejette du monoxyde de carbone, un gaz incolore et toxique. Ne jamais utiliser la machine dans des espaces clos.

Maintenir les enfants loin de la zone de tonte.

Avertissement!

Lorsque la machine est utilisée, un équipement de protection personnelle agréé doit être utilisé. Les équipements de protection n'éliminent pas les risques mais peuvent réduire la gravité des blessures en cas d'accident. Demander conseil au revendeur pour le choix d'un équipement de sécurité ajusté.

Utiliser des protecteurs d'oreilles pour réduire le risque de lésions auditives. - Porter des lunettes de protection ou une visière intégrale lors du montage et de la conduite. - Ne jamais porter des vêtements lâches pouvant s'accrocher dans les éléments mobiles. - Ne jamais utiliser la machine pieds nus. Toujours porter des chaussures ou bottes de sécurité, de préférence avec une coquille en acier. Veiller à toujours disposer d'une trousse de premiers secours à portée de la main lorsque la machine est utilisée.

Équipement de protection personnelle.

Conduite dans les pentes

La conduite dans les pentes est une des opérations comportant le plus grand risque de perte de contrôle de la machine ou de retournement de la machine pouvant causer des blessures graves voire la mort. Toutes les pentes exigent la plus grande prudence. Si le conducteur ne peut pas monter la pente en marche arrière ou s'il ne se sent pas en sécurité, il doit renoncer à tenter.

Procéder de la manière suivante

• Retirer les obstacles tels que les pierres, les branches d'arbres, etc. Tondre vers le haut et le bas, pas en travers de la pente.

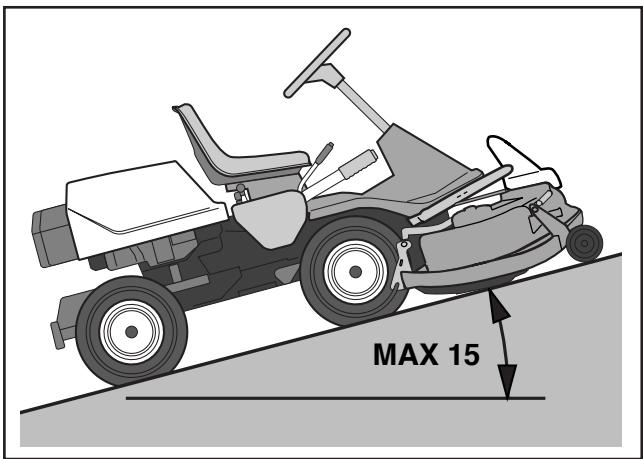

• Ne jamais utiliser la machine sur des terrains dont l'inclinaison est supérieure à.
• Éviter de démarrer ou d'arrêter la machine dans une pente. Si les pneus commencent à glisser, arrêtez les couteaux et descendez prudemment la pente.
• Toujours conduire lentement et de manière régulière dans les pentes.
• Ne pas effectuer de changements soudains de vitesse et de direction.
• Éviter les virages inutiles dans les pentes et, s'il est nécessaire de tourner, tourner prudemment et petit à petit en descendant la pente si possible.
• Faire attention et éviter de passer sur des sillons, des fondrières et des surélevations. La machine peut basculer facilement sur des terrains irréguliers. L'herbe haute peut dissimuler des obstacles. Conduire prudemment. Faire de petits mouvements de volant. La machine effectue un freinage moteur plus performant sur un rapport faisable.
• Observer la plus grande prudence lorsque des accessoires pouvant modifier la stabilité de la machine sont utilisés.
• Ne pas tondre près des bords, des fossés ou des remblais. La machine peut se renverser brusquement si une roue monte sur le bord d'une ornière ou d'un fossé ou si un bord s'effondre.
• Ne pas tondre l'herbe mouillée. L'herbe mouillée est glissante, les pneus risquent de mal adhérer et la machine de glisser.
• Ne pas essayer de stabiliser la machine en posant un pied sur le sol.
• Lors du nettoyage sous la machine, celle-ci ne doit jamais être placée près d'un bord ou d'un fossé.
• Suivre les recommandations du fabricant concernant les masses de roue ou les contrepoids permettant d'améliorer la stabilité.

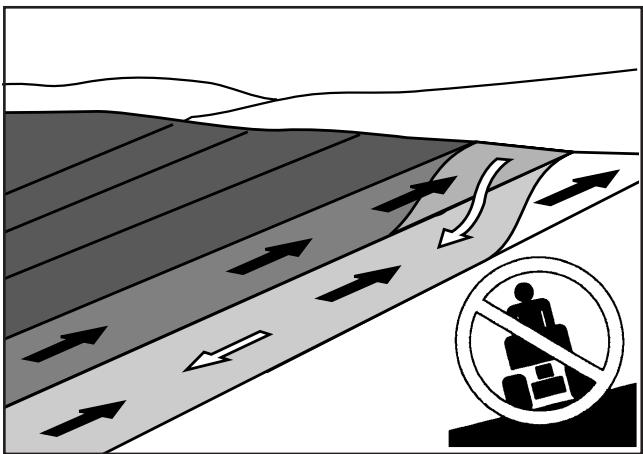

Tondre les pentes vers le haut et vers le bas, pas en travers.

Observer la plus grande prudence lors de la conduite dans les pentes.

Enfants

Des accidents graves peuvent se produire si la plus grande attention n'est pas prêtée aux enfants à proximité de la machine. Les enfants sont souvent attirés par la machine et l'unité de coupe.

• Ne jamais penser que les enfants sont restés là, ils vous ont plus tout.
• Maintenir les enfants loin de la zone de travail et sous la surveillance attentive d'un autre adulte.
• Rester sur ses gardes et arrêter la machine si des enfants pénètrent dans la zone de travail.
• Regarder devant et derrière pour repérer les petits enfants avant et durant une marche arrière.
• Ne jamais laisser les enfants accompagner le conducteur sur la machine. Ils risquent de tomber et de se blesser gravement ou de générer une manipulation de toute sécurité de la machine.
• Ne jamais laisser les enfants manœuvrer la machine.
• Observer la plus grande prudence à proximité des coins, des bosquets, des arbres ou de tout autre objet bloquant la vue.

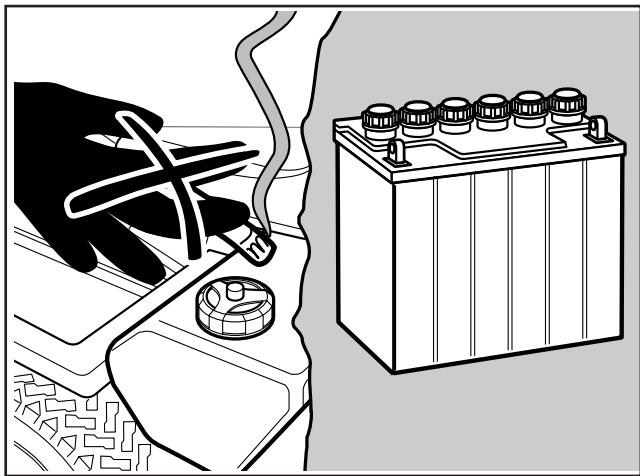

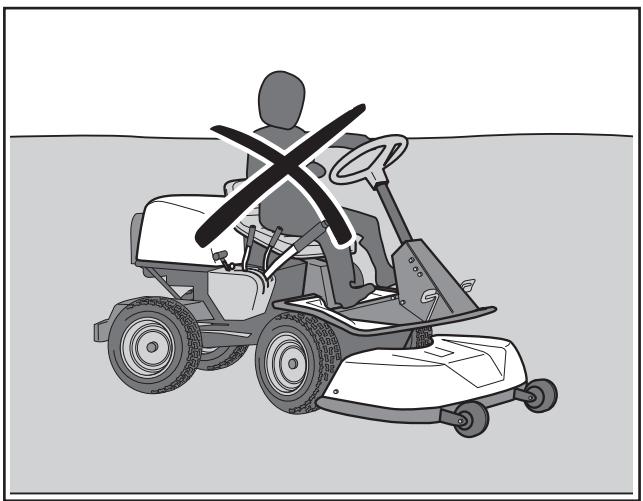

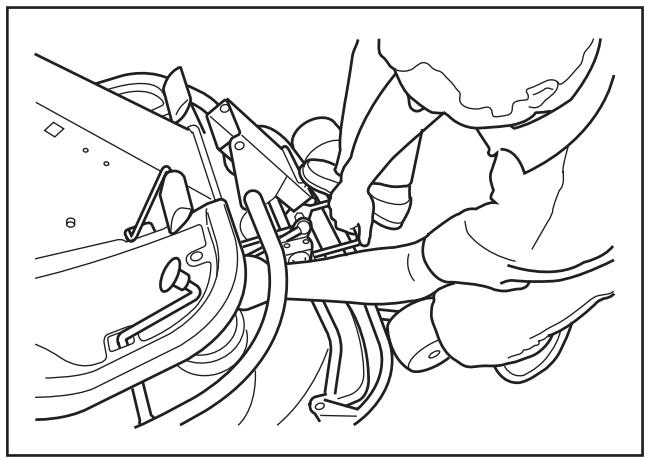

Entretien

• Arrête le moteur. Empêcher tout démar rage en débranchant les câbles d'allumage de la bougie ou en retardant la clé de démar rage avant d'effectuer des réglages ou déri alcer à l'entretien.

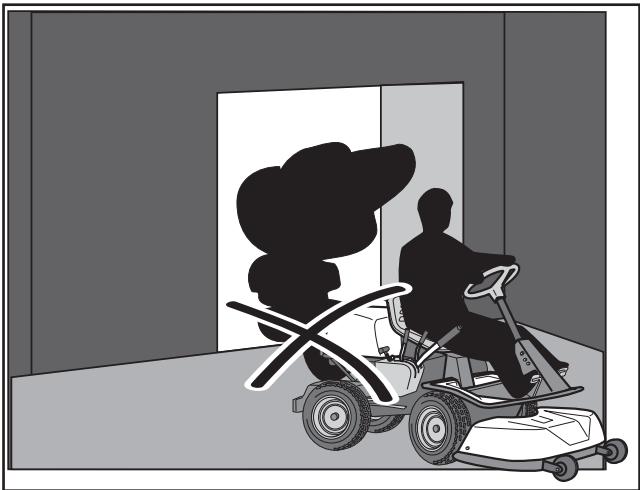

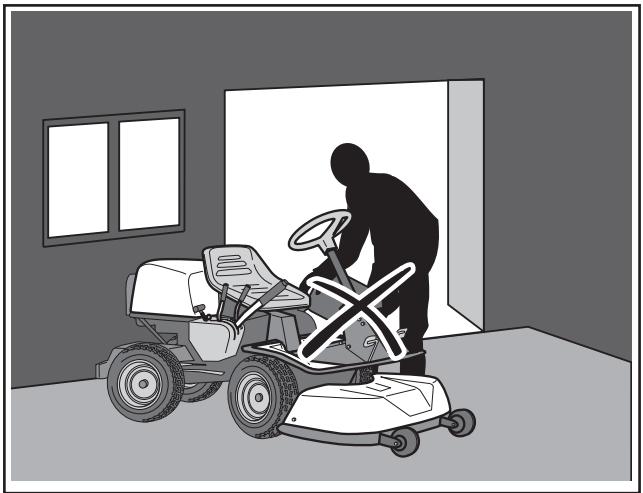

• Ne jamais faire le plein de carburant à l'intérieur.
• L'essence et les vapeurs d'essence sont toxiques et très inflammables. Observer la plus grande prudence lors de la manipulation de l'essence dans la mesure où une manipulation négligente peut résulter en des blessures personnelles et des incendies.
• Conserver le carburant uniquement dans des récipients agréés pour cette fonction.
• Ne jamais retirer le bouchon du réservoir de carburant et ne jamais remplir le réservoir de carburant quand le moteur est en marche.
• Laisser refroidir le moteur avant de remplir de carburant. Ne pas fumer. Ne pas effectuer le remplissage d'essence à proximité d'étincelles ou d'un feu ouvert.
• Manipuler l'huile, le filtre à huile, le carburant et la batterie prudemment dans le respect de l'environnement. Suivre les instructions de recyclage locales.
• Les chocs électriques peuvent provoquer des blessures. Ne jamais toucher quelque câble que ce soit lorsque le moteur est en marche. Ne pas toucher le système d'allumage avec les doigts.

Ne jamais laisser des enfants manquer la machine.

Ne jamais faire le plein de carburant à l'intérieur.

• Si une fuite s'est produite dans le système de carburant, ne pas démarrer le moteur tant qu'il n'a pas été remedied à la fuite.
• Conserver la machine et le carburant de manière à éliminer tout risque de dommage dû à une fuite ou à des vapeurs de carburant.
• Contrôler le niveau de carburant avant chaque utilisation et laisser de la place pour que le carburant puisse se dilater; autrement la chaleur dégagée par le moteur et celle du soleil risqueraient, en dilatant le carburant, de provoquer un débordement.
• Éviter de trop remplir. Si de l'essence a été répandue sur la machine, l'essuyer et attendre qu'elle se soit complètement évaporée avant de mettre en marche le moteur. Si de l'essence a été répandue sur les vêtements, les changer.
• Laisser refroidir la machine avant d'effectuer des interventions dans l'espace moteur.
• Observer la plus grande prudence en manipulant l'acide de la batterie. L'acide sur la peau peut causer des brûlures. En cas de contact avec la peau, rincer immédiatement avec de l'eau.
• De l'acide dans les yeux peut causer la cécité ; contacter immédiatement un médecin.
• Observer la plus grande prudence lors de l'entretien de la batterie. Du gaz explosif se forme dans la batterie. En conséquence, ne jamais effectuer l'entretien de la batterie en fumant ou à proximité d'un feu ouvert ou d'étincelles. La batterie peut alors exploser et provoquer des blessures graves.
• Vérifier que les boulons et les écrous sont correctement serrés et que l'équipement est en bon état.
• Ne jamais modifier les dispositifs de sécurité. Contrôler régulièrement qu'ils fonctionnent. La machine ne doit pas être utilisée si les plaques de protection, les capots de protection, les interrupteurs de sécurité ou tout autre dispositif de sécurité n'est pas monté ou est défectueux.
• Ne pas modifier les réglages du régulateur et éviter de faire tourner le moteur à un régime trop élevé. La machine risque d'être endommagée si le moteur tourne à un régime trop élevé.
• Tenir compte du risque de blessures par les éléments mobiles ou chauds si le moteur est mis en marche quand son capot est ouvert ou lorsque les carters de protection ont été retirés.

AVERTISSEMENT! Le moteur et le système d'échappement des gaz deviennent très chauds durant le fonctionnement de la machine. Risque de brûlures en cas de contact.

AVERTISSEMENT! La batterie contient du plomb et des composés de plomb, des produits chimiques pouvant causer des cancers, des malformations du fœtus ou tout autre problème lié à la reproduction. Se laver les mains après avoir touché la batterie.

Ne pas fumer durant l'entretien.

• Ne jamais utiliser la machine à l'intérieur ou dans des locaux sans aération. Les gaz d'échappement contiennent du monoxyde de carbone, un gaz inodore, toxique et mortel.
• Arrêtez et inspectez l'équipement si la machine est passée sur un objet. Réparez, si nécessaire, avant de démarrer.
• Ne jamais effectuer de réglages avec le moteur en marche.
• La machine est testée et agréée uniquement avec l'équipement livré ou commandé par le fabricant.
• Les lames des couteaux sont très tranchantes et peuvent provoquer des coupures. Envelopper les lames ou utiliser des gants de protection pour les manipuler.
• Contrôler régulièrement le fonctionnement du frein de stationnement. Régler et entretenir en fonction des besoins. L'unité Mulching ne doit être utilisée que lorsqu'une tonte de toute valeur qualitative est souhaitée et sur des zones bien connues.
• Réduire le risque d'incendie en retirant les herbes, feuilles et autres débris qui se sont bloqués dans la machine. Laisser la machine refroidir avant de la placer dans le local de remisage.

Transport

• La machine est lourde et peut provoquer des blessures graves. Observer la plus grande prudence lorsqu'elle est chargée ou déchargée sur une voiture ou une remorque. Utiliser une remorque agréée pour transporter la machine. Lors du transport, activer le frein de stationnement et attacher la machine avec des dispositifs de fixation agréés tels que des courroies, des chaînes ou des cordes.
• Contrôler et suivre les règles du code de la route avant de transporter ou conduire la machine sur une voie publique.

Ne jamais faire tourner la machine dans un local clos.

Enlever régulièrement herbe, feuilles mortes et autres saletés de la machine.

Information importante

Le frein de stationnement ne suffit pas pour bloquer la machine durant le transport. Veiller à attacher la machine solidement sur le véhicule de transport.

Présentation

Félicitations pour ce choix d'un produit d'une remarquable qualité qui vous donnera toute satisfaction pendant de nombreuses années.

Ce manuel d'utilisation décrit Rider 115V2 et Rider 15V2 AWD. Les machines sont équipées d'un moteur Kawasaki de 15 chevaux.

Rider 15V2 AWD est à entraînement sur les quatre roues.

La transmission de puissance du moteur est assurée par une boîte de vitesses hydrostatique qui permet une variation progressive de la vitesse à l'aide de pédales.

Une pédale pour la marche avant et une pour la marche arrière.

Emplacement des commandes

1. Verrouillage de l'allumage
2. Commande du starter
3. Commande d'accélération
4. Réglage de la hauteur de coupe
5. Levier de levage, unité de coupe
6. Commande de la vitesse pour conduite en marche arrêté
7. Commande de la vitesse pour conduite en marche avant
8. Frein de stationnement
9. Bouton de verrouillage du frein de stationnement
10. Lever de réglage du siège
11. Bouchon du réservoir de carburant
12. Lever de débrayage de l'arbre d'entraînement avant AWD
13. Verrouillage du capot (sous le siège)
14. Lever de déconnexion de l'entraînement Rider 15V2 Levier de débrayage de l'arbre d'entraînement arrière AWD

Commande des gaz

La commande des gaz règle le régime moteur et, par là même, la vitesse de rotation des lames.

Pour augmenter ou diminuer le régime moteur, amenez le levier en avant, respectivement en arrière.

En raison du risque de dépôt sur la bougie, éviter de faire tourner la machine au ralenti pendant longtemps.

Commande de starter

Le starter est utilisé au démarrage à froid pour donner un mélange de carburant plus riche au moteur.

Au démarrage à froid, amenez le levier au maximum en arrêt.

Commande de vitesse

La vitesse de la machine se règle progressivement à l'aide de deux pédales. La pédale (1) est utilisée pour la marche avant et la pédale (2) pour la marche arrêté.

Avertissement!

Vérifier qu'aucune branche n'appuie sur les pédales en cas de stationnement sous des arbustes. Risque de manoeuvre indésirable.

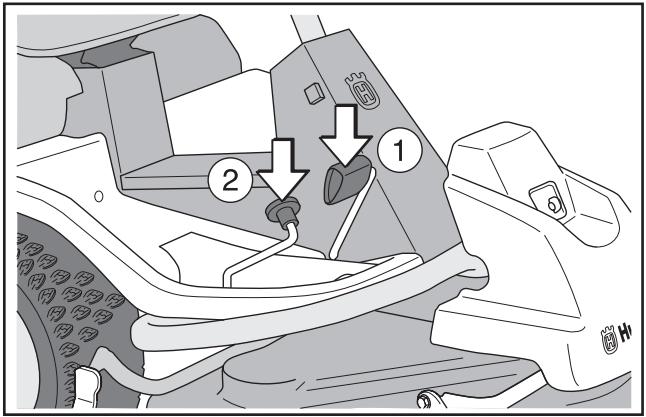

Frein de stationnement

Le frein de stationnement est enclenché de la manière suivante :

1. Appuyez sur la pédale de frein (1).
2. Enforcez le bouton de blocage (2) sur la colonne de direction.
3. Relâchez la pédale de frein tout en maintenant le bouton de blocage enfoncé.

Le blocage du frein de stationnement est automatiquement déverrouillé en appuyant sur la pédale de frein.

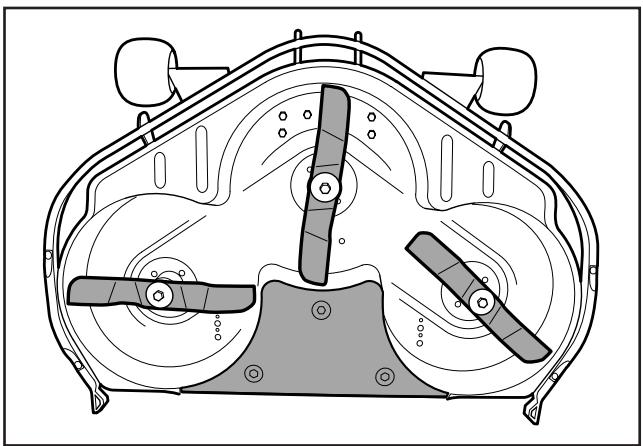

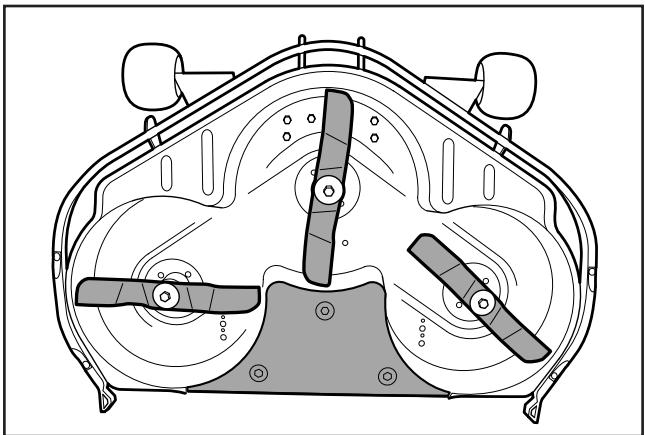

Unité de coupe

Rider 15V2 et Rider 15V2 AWD peuvent être équipés de deux différentes unités de coupe.

Combi 1030 mm / 41" Combi 1120 mm / 44"

Voir le chapitre Entretien/Contrôle des couteaux pour identifier l'unité de coupe.

L'unité Combi, avec bouchon BioClip monté, coupe plusieurs fois l'herbe pour la broyer avant de la rejeter sur la pelouse où elle se transforme en engrais. Sans le bouchon BioClip, l'unité fonctionne de la même manière que l'unité à éjection arrêtée.

Lever de levage de l'unité de coupe

Le levier de levage est utilisé pour placer l'unité de coupe sur la position de transport ou de coupe.

Si le levier est tiré vers l'arrière, l'unité est alors relevée et les couteaux s'arrêtent automatiquement de tourner (position de transport).

Si le bouton de verrouillage est enfoncé et si le levier est poussé vers l'avant, l'unité est abaissée et les couteaux commencent automatiquement à tourner (position de coupe).

Le levier peut également être utilisé pour régler provisoirement la hauteur de coupe, en cas, par exemple, d'une légère surélévation dans la pelouse.

Levage de l'unité de coupe (position de transport)

Abaissement de l'unité de coupe (position de coupe)

Lever de réglage de la hauteur de coupe

Le levier permet de régler la hauteur de coupe sur 9 positions différentes

Unité de coupe Combi 40-90 mm (1 9/16" - 3 9/16")

Siège

Le siège comporte une fixation articulée à l'avant et peut être rabattu vers l'avant.

Le siège peut aussi être réglé en longueur.

Pousser vers la gauche le levier situé sous le bord du siège. Pousser ensuite le siège vers l'avant ou l'arrête sur la position souhaitation.

Remplissage

Le moteur fonctionne à l'essence sans plomb avec un indice d'octane d'au moins 87 (pas de mélange essence-huile). De l'essence écologique alkylat peut être utilisé. Pour davantage d'informations sur le carburant, voir les Caractéristiques techniques.

Ne pas remplir complètement le réservoir ; laisser au moins 2,5 cm (1") pour la dilatation.

AVERTISSEMENT! L'essence est extrêmement inflammable. Observer la plus grande prudence et faire le plein à l'extérieur (voir les consignes de sécurité).

Information importante

La grille de la prise d'air située sur le carter du moteur derrière le siège du conducteur ne doit jamais être bloquée par, par exemple, des vêtements, des feuilles, de l'herbe ou de la saleté.

Le refroidissement serait alors affaibli. Risque d'avaries graves du moteur.

Avant la mise en marche

• Lire les consignes de sécurité et les informations sur l'emplacement des commandes et les fonctions avant la mise en marche (voir pages 5-14).
• Effectuer l'entretien journalier avant la mise en marche (voir le schéma d'entretien page 20).

Rider 15V2 AWD

1. Soulever le groupe de coupe en amenant le levier en arrêté, jusqu'à la position de blocage (position de transport) et serrez le frein de stationnement. Le moteur ne peut pas être démarré si le frein de stationnement est enforcé.
2. Mettez la commande des gaz en position intermédiaire.
3. Si le moteur est froid, amenez le starter au maximum vers l'arrière.

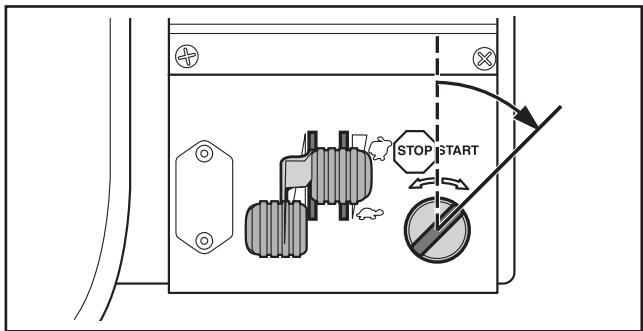

4. Tournez la clé de contact en position de démarrage.

1. Lorsque le moteur démarre, relâchez immédiatement la clé de contact en position neutre.

Information importante

Ne faites pas tourner le démarreur pendant plus de 5 secondes environ à la fois. Si le moteur ne démarre pas, attendez environ 15 secondes avant le prochain essai de démarrage.

1. Poussez progressivement le starter en avant lorsque le moteur a démarré.
2. Réglez le régime moteur désiré avec la commande des gaz.

Laissez tourner le moteur sur un régime moyen pendant 3-5 minutes avant d'augmenter la charge.

Avertissement!

Ne laissez jamais le moteur tourner à l'intérieur, dans des endroits fermés ou mal aérés. Les gaz d'échappement du moteur contiennent du dioxyde de carbone toxique.

Avertissement!

Les batteries plomb-acide dégagent des gaz explosifs.

Veiller à ce que les étincelles, flammes et matériaux générant de la fumée soient loin de la batterie. Toujours porter des protections pour les yeux à proximité de la batterie.

Si la batterie est trop faible pour démarrer le moteur, elle doit être chargée.

Si des câbles de démarrage sont utilisés pour un démarrage de secours, procéder comme suit:

Information importante

La tondeuse est équipée d'un système 12 VDC mis à la terre. L'autre véhicule doit aussi être équipé d'un système 12 VDC mis à la terre. Ne pas utiliser la batterie de la tondeuse pour démarrer d'autres véhicules.

Pour permettre en place les câbles de démarrage

• Connecter chaque extrémité du cable ROUGE à la borne positive (+) de chaque batterie en PANT SOIN DE NE PAS PROVOQUER UN COURT Circuit en touchant le chassin.
• Connecter une extrémité du cable NOIR à la borne négative (-) de la batterie complètement chargeée.
• Connecter l'autre extrémité du cable NOIR à une bonne TERRE DE CHÂSSIS, loin du réservoir de carburant et de la batterie

Pour retirer les câbles, procéder dans le sens inverse

• Retirer en premier le câble NOIR du châssis, puis de la batterie complètement chargée
• Retirer le câble ROUGE des deux batteries.

Branchement des câbles de démarrage

Conduite de la tondeuse autoportée

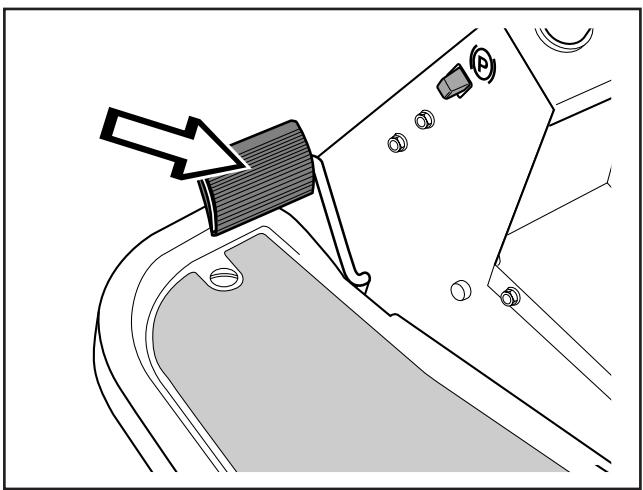

1. Pour desserrer le frein de stationnement, appuyez sur la pédale du frein de stationnement puis relâchez-la.

1. Appuyer doucement sur une des pédales jusqu'à l'obtention de la vitesse souhaitée.

Appuyer sur la pédale (1) pour avancer et sur la pédale (2) pour reculer.

1. Choisir la hauteur de coupe souhaitée (1-9) à l'aide du levier de réglage de la hauteur de coupe.

Pour obtenir une hauteur de coupe homogène, il est important que la pression soit identique dans les deux roues avant 60kPa / 8,5 PSI.

1. Enclencher le bouton de verrouillage sur le levier de levage et abaisser l'unité de coupe.

Information importante

La durée de vie des courroies d'entraînement est considérablement prolongée si le moteur tourne à un faible régime quand les couteaux sont connectés. Il convient donc de n'accélérer qu'une fois que l'unité de coupe est descendue en position de coupe.

Avertissement!

Débarrasser la pelouse des pierres et autres objets pouvant être projetés par les couteaux.

Conseils de tonte

• Localiser et marquer les pierres et les autres objets fixes afin d'éviter de passer dessus.
• Commencer par adopter une hauteur de coupe élevée et réduire la hauteur de coupe jusqu'à l'obtention du résultat de coupe souhaité.
• Le meilleur résultat de coupe est obtenu avec un régime élevé du moteur (les couteaux tournent rapidement) et une faible vitesse (la tondeuse autoportée avance lentement). Si l'herbe n'est ni trop haute ni trop drue, la vitesse de conduite peut être augmentée sans ALTERATION notable du résultat de coupe.
• Les pelouses les plus belles sont celles qui sont tondues souvent. La tonte devient plus régulière et l'herbe coupée est plus régulièrement répartie sur la surface. La durée totale de la tonte n'est pas plus importante dans la mesure où une vitesse de conduite plus élevée peut être sélectionnée sans pour autant ALTERER le résultat de coupe.
• Éviter de tondre une pelouse mouillée. Le résultat est moins bon dans la mesure où les roues s'enfoncent dans la pelouse molle.
• Après chaque utilisation, arroser l'unité de coupe par dessous avec de l'eau pour la nettoyer; ne pas utiliser un jet haute pression. L'unité de coupe doit alors être placée sur sa position d'entretien.
• Quand une unité BioClip est utilisée, il est particulièrement important que les intervalles de tonte ne soient pas trop longs.

Méthode de coupe

Avertissement!

Ne jamais utiliser la tondeuse autoportée sur des terrains dont l'inclinaison est supérieure à. Tondre en montant ou descendant la pente, jamais en travers de la pente. Éviter les brusques changements de direction.

Arrêt du moteur

Laissez de préférence le moteur tourner au ralenti pendant une minute avant de l'arrêter. En raison du risque de dépôt sur la bougie, évitez de faire tourner la machine au ralenti pendant longtemps.

1. Soulevez le groupe de coupe en tirant le levier en arrière jusqu'à la position de blocage.

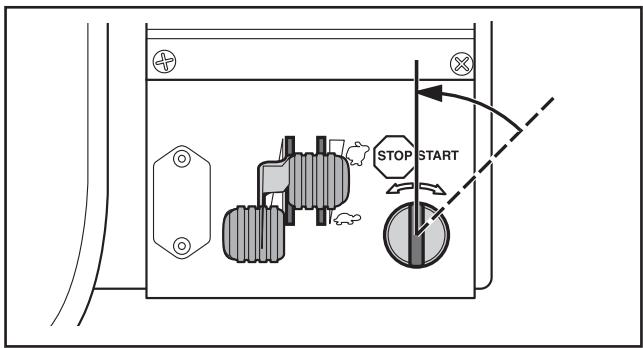

2. Amenez la commande des gaz en position "MIN". Tournez la clé de contact en position "STOP".
3. Quand la tondeuse est immobile, maintenez enfoncé le frein de stationnement et appuyez sur le bouton de blocage du frein.

Commande de débrayage

Pour que la tondeuse autoportée puisse être déplacée avec le moteur à l'arrêt, la commande de débrayage doit être sortie.

Rider 15V2

Rider 15V2 AWD comporte une commande pour l'essieu avant et une pour l'essieu arrière.

Tirer les commandes vers leurs positions d'extrémité. Ne pas utiliser la position intermédiaire.

Essieu arrêt

La commande est placée sur la face intérieure de la roue arrête gauche.

Commande tirée, système d'entraînement débrayé. Commande poussée, système d'entraînement embrayé.

Rider 15V2 AWD arrête

6021-028

Essieu avant

La commande est placée sur la face intérieure de la roue avant gauche.

Commande vers l'arrière (sortie), système d'entraînement débrayé. Commande vers l'avant (poussée), système d'entraînement embrayé.

Rider 15V2 AWD avant

6021-029

Entretien

La liste ci-dessous indique l'entretien à effectuer sur la tondeuse autoportée. Pour les points qui ne sont pas décrits dans ce manuel d'utilisation, consulter un atelier de réparation autorisé.

Entretien	Page	Entretien quotientien avant le démarrage	Au moins tous les ans	Périodicité d'entretien en heures
				25	50	100	200
Nettoyage	23	●
Contrôler le niveau d'huile du moteur	41	●
Contrôler/nettoyer la prise d'air de refroidissement du moteur	33	●
Contrôler le filtré à air de la pompe à carburant	29	●
Contrôler les cables de direction	25	●
Contrôler la batterie	29	●
Contrôler le système de sécurité	31	●
Contrôler les vis et les écrous	-	○
Inspector pour détecter toute fuite d'huile ou de carburant	-	○
Nettoyer autour du silencieux	-	○
Contrôler le silencieux	27			●
Contrôler l'unité de coupe	36			●

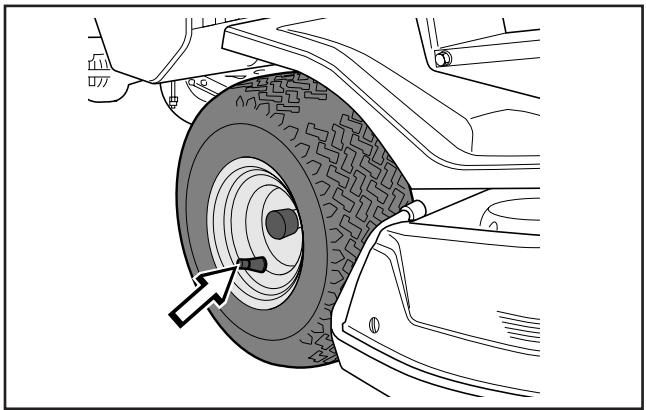

Contrôler la pression des pneus (60 kPa/8,5 PSI)	33			●
Graisser le tendeur de courroie1)	44			●
Graisser les articulations et les arbres1)	44			●

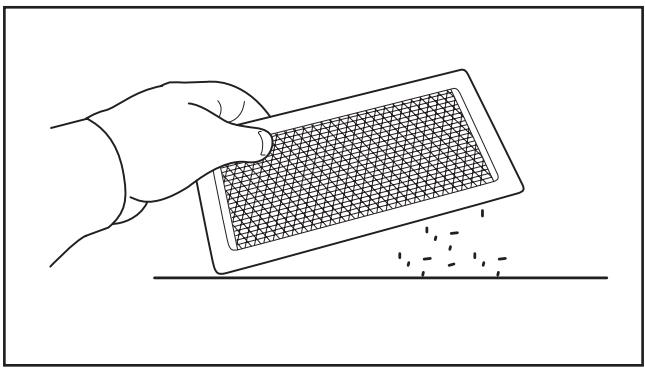

Nettoyer le préfiltre du filtré à air2)	28			●
Contrôler les courroies trapézoïdales	-			○
Contrôler les brides de refroidissement de la transmission hydrostatique	-			○
Remplacer l'huile moteur3,4)	43				●3)	●3)
Contrôler le niveau d'huile de la transmission	44	●
Réglez les freins de stationnement	26				●

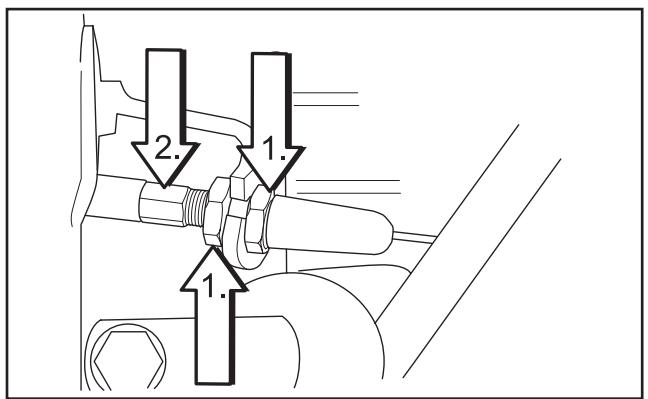

Contrôle et réglage du cable d'accélération	27				●
Contrôle et réglage du cable du starter	27				●
Nettoyer les brides de refroidissement du moteur et de la transmission2)	-				○
Nettoyer / remplaner le filtré en papier du filtré à air2,5)	28					●	●5)
Retirer la poussière et la saleté des cylindres et des brides de refroidissement des culasses.	-					○
Contrôler les vis et les écrous	-					○
Remplaner le filtré à carburant	28					●
Nettoyer/remplaner la bougie	30					●
Remplaner le filtré à huile	43						●
Contrôler et régler le jeu des soupapes6)	-
Nettoyer les brides de refroidissement du moteur et de la transmission hydrostatique6)	-				○
Nettoyer la chamme de combustion6)	-
Nettoyage de la suite et réglage des soupapes6)	-
Contrôler s'il est nécessaire de changer l'huile4,7) dans la boîte de vitesses/le système hydraulique	-		○				○

1) Si la tondeuse autoportée est utilisée tous les jours, le graissage doit être effectué deux fois par semaine. 2) En cas de travail dans des environnements poussiéreux, le nettoyage et le remplacement doivent être effectués plus souvent. 3Premier remplacement après 8 heures. Remplacer toutes les 50 heures en cas de charge importante ou de température élevée. 4) Remplacer le filtre à huile toutes les 20 heures. 5) Remplacer le filtre en papier une fois par an ou toutes les 200 heures. 6) Doit être effectué par un atelier de réparation autorisé. 7) Uniquement Rider 15V2 AWD. Premier remplacement après 8 heures. = Décrit dans ce manuel d'utilisation. = Non décrit dans ce manuel d'utilisation.

Avertissement!

Avant tout travail de révision sur le moteur ou sur l'unité de coupe, vérifier que :

Le moteur est arrêté. Le frein de stationnement est activé. - La clé de contact a été retirée. L'unité de coupe est débrayée. Le câble d'allumage a été débranché de la bougie.

Nettoyage

Nettoyer la machine immédiatement après l'avoir utilisée. Il est beaucoup plus facile de rincer les restes d'herbe avant qu'ils ne sèchent.

Les dépôts d'huile peuvent être éliminés avec un produit de dégraissage froid. En passer une fine couche.

Rincer à une pression d'eau normale.

Ne pas diriger le jet vers les composants électriques ou les paliers.

Ne pas arroser les surfaces chaudes, par exemple le moteur et le système d'échappement.

Après le nettoyage, il est recommandé de démarrer le moteur et de faire tourner l'unité de coupe pendant un moment afin que l'eau restante soit évacuée.

Si nécessaire, graisser la machine après le nettoyage. Un graissage supplémentaire est recommandé quand les paliers ont été exposés à un produit de dégraissage ou au jet d'eau.

Éviter de rincer avec de l'eau sous haute pression ou de la vapeur

L'eau risque de pénétrer dans les paliers et dans les raccords électriques. Une corrosion peut attaquer ces composants et donner lieu à des perturbations du fonctionnement. L'ajout d'un produit de nettoyage aggrave les dommages.

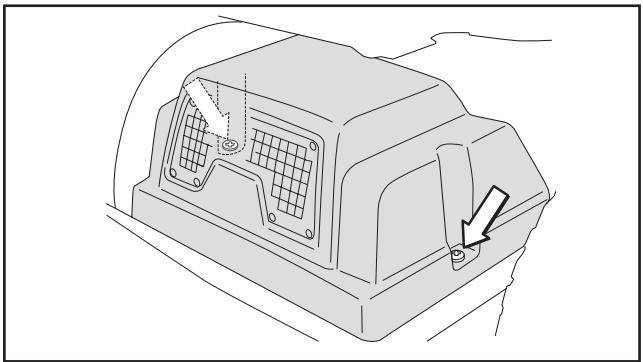

Capot du moteur

Le moteur est accessible pour l'entretien quand le capot du moteur est relevé.

Rabattre le siège vers l'avant, desserrer la bande en caoutchouc sous le siège et rabattre le capot vers l'arrière.

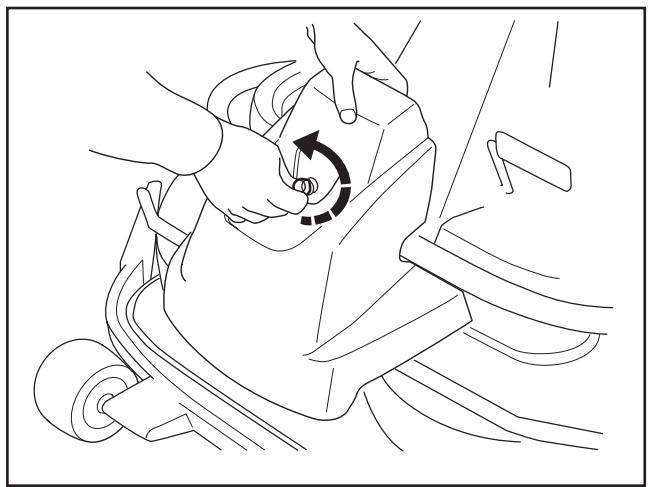

Capot avant

Libérer le verrou à déclic du capot avant et ouvrir le capot.

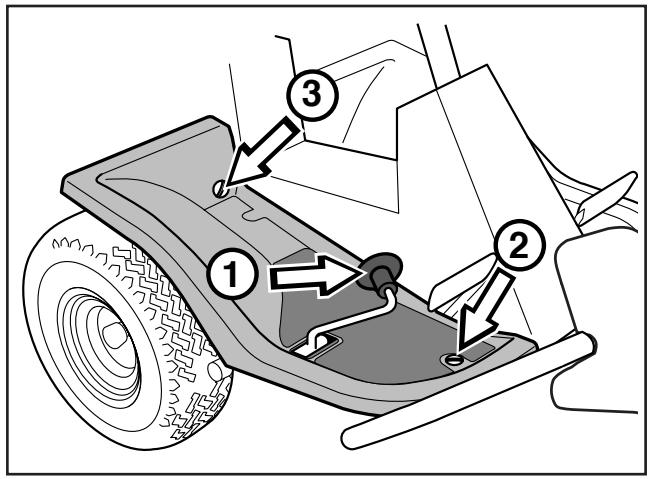

Aile droite

Démonter le bouton (1), les vis (2 et 3) et retirer le capot de l'aile.

Aile gauche

Desserrer les vis du capot de l'aile (2 unités) et retirer le capot.

Contrôle et réglage des câbles de direction

La direction est réglée à l'aide de cables.

Après un certain temps de conduite, ces câbles peuvent se relâcher, ce qui modifie le réglage de la direction.

Contrôler et régler la direction de la manière suivante:

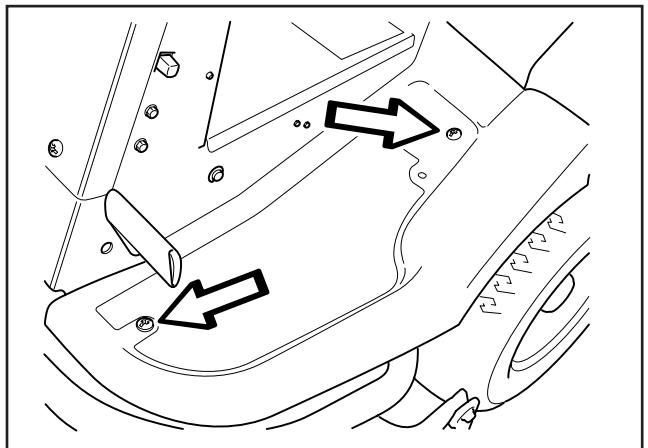

1. Démonter la plaque du cadre en desserrant les vis (deux de chaque côté).
2. Contrôler la tension des câbles de commande en les serrant l'un contre l'autre au niveau des flèches comme montré sur l'illustration.

Les câbles doivent pouvoir être serrés de sorte à réduire de moitié la distance entre eux sans utiliser trop de force.

1. Si nécessaire, les câbles peuvent être tendus en serrant les écrous de réglage de chaque côté de la couronne de commande.

Ne pas trop tendre les câbles qui doivent seulement être bien serrés contre la couronne de guidage.

Tenir les câbles pour éviter qu'ils ne se tordent.

La position centrale du volant sera modifiée si le cable d'un seul côté est tendu.

Contrôler la tension des câbles après les avoir réglés comme indiqué au point 2.

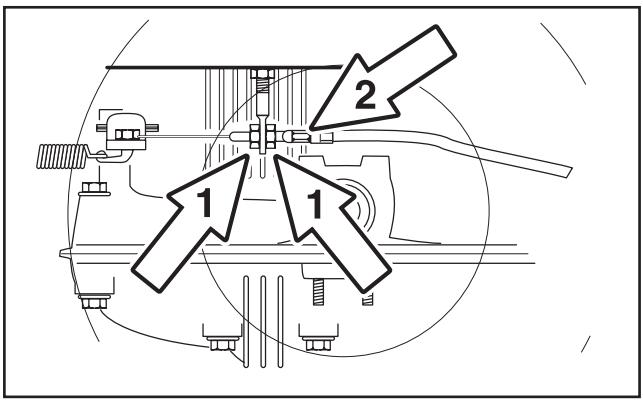

Réglage du frein de stationnement

Le frein de stationnement se règle de la manière suivante:

1. Dévissez les écrous de blocage (1).
2. Le câble sera tendu avec de la vis de réglage (2) pour éliminer totalement le jeu dans le câble.
3. Serrez les écrous de blocage (1).
4. Une fois le réglage terminé, contrôlez de nouveau le frein de stationnement.

Avertissement!

Un frein mal réglé peut diminuer la puissance de freinage.

Réglage du frein de stationnement rider 15V2 AWD

Contrôler que le frein de stationnement est bien réglé en plaçant la machine sur une pente avec les essieux avant et arrière débrayés. Appliquer et verrouiller le frein de stationnement. Si la machine ne reste pas immobile, le frein de stationnement doit être réglé de la manière suivante:

1. Retirer l'aile gauche.
2. Dévissez les écrous de blocage (1).
3. Le câble sera tendu avec la vis de réglage (2) pour éliminer totally le jeu dans le câble.
4. Serrez les écrous de blocage (1).
5. Vérifiez de nouveau le freinage après le réglage.
6. Remettre en place l'aile gauche.

Avertissement!

Un frein mal réglé peut diminuer la puissance de freinage.

8009-501

6021-031

Contrôle et réglage du câble d'accélérateur

Vérifiez que le moteur réagit à la commande des gaz et que le régime moteur exact est obtenu en position "pleins gaz".

Si un réglage est nécessaire, procédez comme suit au niveau du câble inférieur :

1. Desserrez la vis de fixation de la gaine extérieure du cable et poussez la commande d'accélération sur la position pleins gaz.
2. Contrôlez que le cable d'accélérateur est monté dans le trou de fixation correct dans le bras de levier inférieur comme sur l'illustration.
3. Poussez la gaine extérieure du cable d'accélérateur à fond vers la gauche et serrez la vis de fixation.

Contrôle et réglage du câble du starter

Si le moteur émet une fumée noire ou démarre difficilement, le cable du starter est peut-être mal réglé (câble supérieur).

En cas de doute, contactez un atelier d'entretien.

Si un réglage est nécessaire, procédez comme suit :

1. Desserrez la vis de fixation de la gaine extérieure du câble et tirez la commande du starter sur la position d'ouverture totale.
2. Contrôlez que le câble du starter est monté dans le bras de levier supérieur comme sur l'illustration.
3. Tirez la gaine extérieure du câble du starter à fond vers la droite et serrez la vis de fixation.

Contrôle du silencieux

Contrôler régulièrement que le silencieux est entier et qu'il est attaché correctement.

Les variations de températures et les vibrations peuvent desserrer les vis. Pour garantir que les vis sont serrées au couple correct, contrôler les vis lors de chaque mesure d'entretien. Le couple de serrage doit être d'environ 10 Nm. Ne jamais utiliser un silencieux défectueux.

Avertissement!

Le silencieux est très chaud durant le fonctionnement de la machine et pendant un certain temps après l'arrêt de la machine. Tout contact risque de provoquer des brûlures. ATTENTION au risque d'incendie.

Remplacement du filtre à carburant

Remplacer le filtre à carburant monté sur la conduite toutes les 100 heures (une fois par saison) ou plus souvent s'il est bouché.

Remplacer le filtre de la manière suivante:

1. Relever le capot du moteur.
2. Repousser les colliers de serrage loin du filtre. Utiliser une pince plate.
3. Retirer le filtre des extrémités des tuyaux.
4. Enfiler le nouveau filtre dans les extrémités des tuyaux. Si nécessaire, une solution savonneuse peut être appliquée sur les extrémités du filtre pour en faciliter le montage.
5. REPLACER les colliers de serrage contre le filtre.

Remplacement du filtre à air

AVERTISSEMENT! Le système d'échappement des gaz est chaud. Le laisser refroidir avant de commencer à changer le filtre à air.

Si le moteur est faible ou tourne de manière irrégulière, il est possible que le filtre à air soit bouché. C'est pourquoi il est important de remplacer le filtre à air à intervalles réguliers (voir les intervalles d'entretien corrects au chapitre Entretien/Calendrier d'entretien).

Le remplacement du filtre à air s'effectue de la manière suivante:

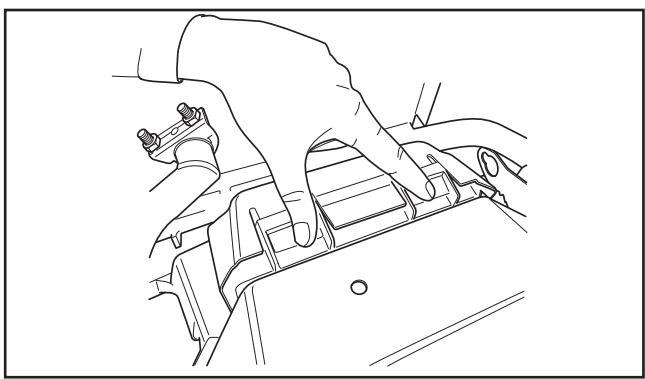

1. Retirer l'unité de filtrage de l'air en appuyant avec les doigts sur les blocages.

Information importante

Ne jamais faire tourner le moteur quand le filtre à air est terminé.

Les filtres ne doivent pas être graissés. Ils doivent être montés secs.

1. Retirer le préfiltre et le filtre en papier de l'unité de filtration de l'air.
2. Nettoyer le préfiltre en le lavant avec de l'eau et du détergent.
3. Sécher soigneusement le préfiltre.

1. Frapper le filtre en papier contre une surface rigide pour en éliminer la poussière. Si le filtre en papier est encore sale, le replacer.

Remplacer le filtre en papier toutes les 200 heures.

1. Remettre en place le préfiltre et le filtre en papier dans l'unité de filtrage de l'air.
2. Remettre en place l'unité de filtrage de l'air en introduisant d'abord les crochets vers le bas dans l'unité de filtrage, puis en appuyant pour que les blocages soient activés.

Contrôle du filtre à air de la pompe à carburant.

Contrôler régulièrement que le filtre à air de la pompe à carburant n'est pas sale.

Si nécessaire, le contrôle peut être nettoyé avec un pinceau.

• Dévisser les vis et replier la pompe de sa fixation. Il n'est pas nécessaire de débrancher des tuyaux.
• Remettre en place la pompe dans sa fixation.

Contrôle du niveau d'acide de la batterie

Contrôler que le niveau d'acid de la batterie se trouve entre les repères. En cas de remplissage, seule de l'eau distillée doit être versée dans les éléments.

Avertissement!

Mesures en cas de contact avec l'acide Rincer abondamment avec de l'eau.

Extérieur: Rincer abondamment avec de l'eau. Intérieur: Boire de grandes quantités d'eau

Yeux: Rincer abondamment avec de l'eau. Consulter un medicine le plus vite possible.

La batterie dégage un gaz explosif. Étincelles, flammes et cigarettes sont absolument interdites à proximité de la batterie.

Système d'allumage

Le moteur est équipé d'un système d'allumage électronique. Seule la bougie nécessite d'être entretenue. Bougie recommandée, voir les Caractéristiques techniques.

Information importante

Une bougie de type incorrect peut endommager le moteur.

1. Retirer la cosse du câble d'allumage et nettoyer autour de la bougie.
2. Retirer la bougie à l'aide d'une douille pour bougie de 3/4'' (19 mm)
3. Contrôler la bougie. Remplacer la bougie si les électrodes sont brûlées sur leur pourtour ou si l'isolateur est fendu ou abîmé. Nettoyer la bougie à l'aide d'une brosse en acier si elle doit de nouveau être utilisée.
4. Mesurer l'écartement des électrodes à l'aide d'une jauge Birmingham. L'écartement doit être de 0,75 mm (0.030"). Au besoin, régler l'écartement en pliant l'électrode latérale.
5. Revisser la bougie à la main pour éviter d'endommager les filetages.
6. Une fois que la bougie touche le fond, la serrer avec la clé à bougie de manière à presser la rondelle. Une bougie usagée doit être dévissée de 1/8 de tour depuis le contact avec le siège. Une bougie neuve doit être dévissée de 1/4 de tour depuis le contact avec le siège.
7. Remettre en place la cosse du câble d'allumage.

Information importante

Une bougie qui n'est pas suffisamment vissée peut causer une surchauffe et endommager le moteur. Une bougie trop vissée peut endommager les filetages de la culasse.

Contrôle du système de sécurité

La tondeuse autoportée est équipée d'un système de sécurité qui empêche le démarrage ou la conduite dans les conditions suivantes.

Le moteur ne doit pouvoir être mis en marche que si l'unité de coupe est en position relevée et les pédales de la transmission hydrostatique sur la position neutre (point mort).

Le conducteur n'a pas besoin de s'asseoir sur le siège.

Contrôler tous les jours que le système de sécurité fonctionne correctement en essayant de mettre en marche le moteur quand une de ces conditions n'est pas remplie. Passer à une autre condition et essayer de nouveau.

Contrôler que le moteur s'arrête quand le corps est légèrement soulevé du siège, quand l'unité de coupe est abaissée ou quand les pédales de la transmission hydrostatique ne sont pas sur le point mort.

Rider 15V2

Contrôle du système de sécurité

La tondeuse autoportée est équipée d'un système de sécurité qui empêche le démarrage ou la conduite dans les conditions suivantes.

Le moteur ne doit pouvoir être mis en marche que si l'unité de coupe est en position relevée et les pédales de la transmission hydrostatique sur la position neutre (point mort).

Le conducteur n'a pas besoin de s'asseoir sur le siège.

Contrôler tous les jours que le système de sécurité fonctionne correctement en essayant de mettre en marche le moteur quand une de ces conditions n'est pas remplie. Passer à une autre condition et essayer de nouveau.

Contrôler que le moteur s'arrête quand le corps est légèrement soulevé du siège, quand l'unité de coupe est abaissée ou quand les pédales de la transmission hydrostatique ne sont pas sur le point mort.

Rider 15V2 AWD 8009-153

Fusible principal

Le fusible se trouve dans un porte-fusible autonome sous le couvercle du boîtier de la batterie, devant la batterie.

Type : Type sabre, 15 A.

Ne pas utiliser d'autre fuse en cas de remplacement.

Un étrier brûlé indique que le fusible a sauté. Sortir le fusible du porte-fusible pour le remplacer.

Le fusible a pour fonction de protéger le système électrique. S'il se déclenche de nouveau peu de temps après avoir été remplacé, il s'agit d'un court-circuit qui doit être corrigé avant de remettre en marche la machine.

Contrôle de la pression des pneus

La pression des pneus doit etre de 60 kPa (0,6kp / cm^2 /8,5 PSI) pour toutes les roues. Afin d'améliorer la conduite, la pression des penus arriere peut etre réduite a 40kPa (0,4kp / cm^2 / 5,6 PSI). La pression maximale autorisée est de 100kPa (1,0kp / cm^2 /14 PSI).

Information importante

Si la pression des pneus avant est différente, les couteaux coupent l'herbe à différentes hauteurs.

Contrôle de la prise d'air de refroidissement du moteur

Nettoyer la grille de la prise d'air de refroidissement sur le capot du moteur, derrière le siège du conducteur.

Relever le capot du moteur.

Contrôler que la prise d'air de refroidissement du moteur ne contient ni feuilles, ni herbe, ni saletés.

Contrôler le conduit d'air situé sur le dessous du capot du moteur. Il doit être propre et ne pas frotter contre la prise d'air de refroidissement.

Si la grille de la prise d'air, le conduit d'air ou la prise d'air de refroidissement sont bouchés, le refroidissement du moteur se dégrade, ce qui peut provoquer des endommagements du moteur.

AVERTISSEMENT! La prise d'air de refroidissement tourne quand le moteur est en marche. Attention aux doigts.

Grille de la prise d'air

Prise d'air de refroidissement

Montage de l'unité de coupe

AVERTISSEMENT! Porter des lunettes de protection lors du montage de l'unité de coupe. Le ressort qui tend la courroie peut se rompre et provoquer des blessures personnelles.

1. Placer le Rider sur une surface plane et activer le frein de stationnement. Contrôler que le levier du réglage de la hauteur est sur la position la plus basse.

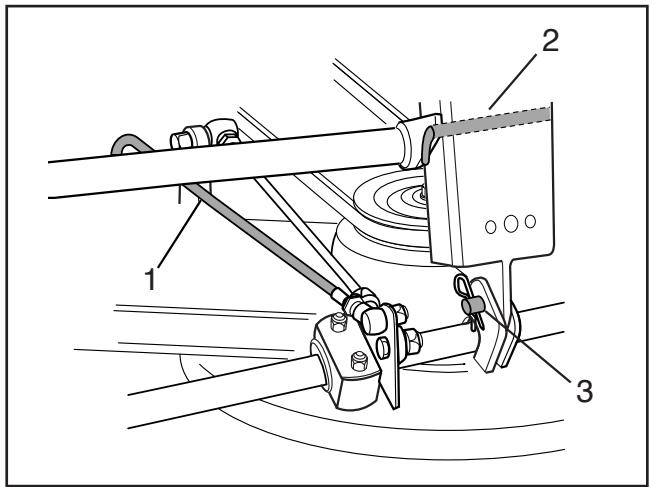

Vérifier que les roulettes sont bien montées sur l'unité de coupe (1).

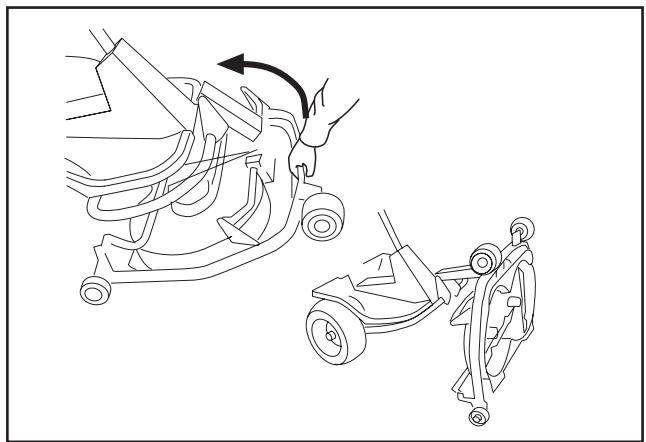

1. Saisir la poignée avant ou le cadre de l'unité de coupe (2) et introduire l'unité sous la tondeuse autoportée.

Veiller à ce que la languette de l'unité (3) se positionne correctement.

1. Monter le boulon et le serrer à l'aide d'une clé de blocage.

AVERTISSEMENT! La plus grande prudence est recommandée afin de ne pas se coincer la main.

1. Pousser le cadre vers le bas et mettre en place la clavette. Placer la courroie d'entraînement autour de la roue d'entraînement de l'unité de coupe.

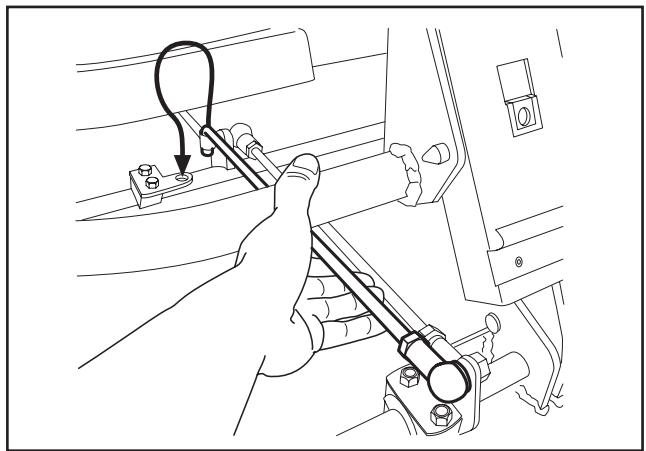

2. Accrocher l'étai de réglage de la hauteur.

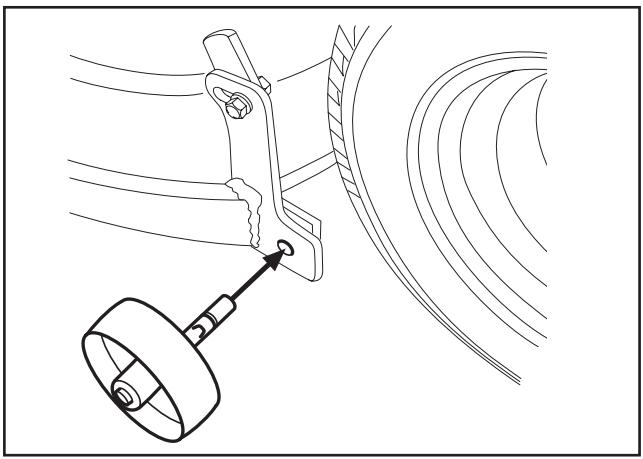

1. Remettre en place les roulettes.
2. Monter le capot avant.

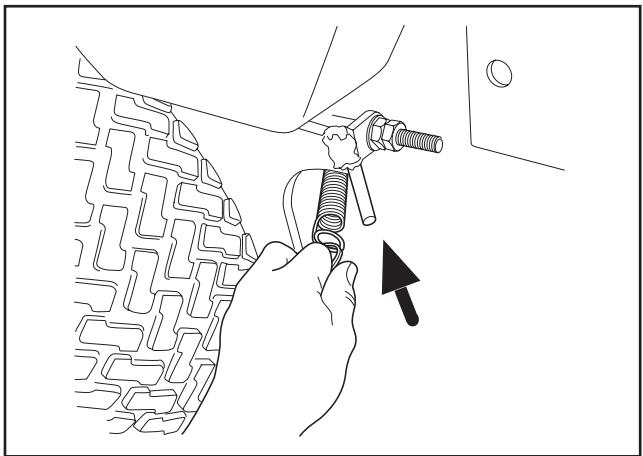

1. Accrocher le ressort du galet tendeur.

Avertissement!

Porter des lunettes de protection lors du démontage de l'unité de coupe. Le ressort qui tend la courroie peut se rompre et provoquer des blessures personnelles.

1. Suivre les points 1 à 9 du chapitre Position d'entretien de l'unité de coupe pour permettre l'unité de coupe en position d'entretien.
2. Retirer le boulon (3) et déposer le groupe de coupe.

Contrôle et réglage de la pression au sol de l'unité de coupe

Pour obtenir le meilleur résultat possible, l'unité de coupe doit suivre le sol sans reposer trop fort sur le sol.

La pression se règle à l'aide d'une vis de chaque côté de la tondeuse autoportée.

1. Contrôler la pression des pneus qui doit être de 60 kPa (0,6 / 8.5 PSI).
2. Placer la tondeuse autoportée sur une surface plane.
3. Placer le levier de levage du groupe de coupe sur la position de coupe.

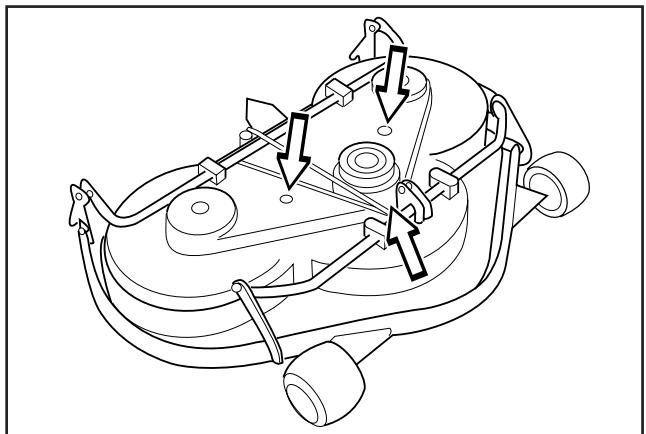

4. Placer une balance de salle de bain sous le cadre de l'unité de coupe (sous le bord avant) de façon à ce que l'unité repose sur la balance. Au besoin, placer une cale entre le cadre et la balance pour que les roulettes ne supportent aucun poids.
5. Régler la pression au sol de l'unité en vissant ou dévissant les vis de réglage placées derrière les roues avant de chaque côte de la tondeuse autoportée.

La pression au sol doit être entre 12 et 15 kg (26.5-33 lb).

Contrôle du parallélisme de l'unité de coupe

Contrôler le parallélisme de l'unité de coupe de la manière suivante:

1. Contrôler la pression des pneus qui doit être de 60 kPa (0,6 / 8,5 PSI).
2. Placer la tondeuse autoportée sur une surface régulière.
3. Placer le levier de levage du groupe de coupe sur la position de coupe.
4. Mesurer la distance entre le sol et le bord de l'unité, à l'avant et à l'arrière du capot. L'unité doit présenter une légère inclinaison, le bord arrière étant de 2-4 mm (1/8") plus haut que le bord avant.

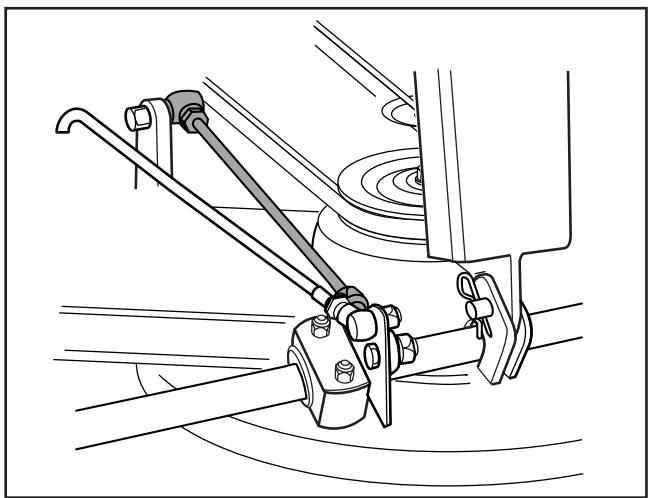

Réglage du parallélisme de l'unité de coupe

1. Retirer le capot avant et l'aile droite.
2. Desserrer les écrous de la barre de parallélisme. 3 Dévisser (allonger) la barre pour lever le bord arrêté de l'unité.

Visser (réduire) la barre pour baisser le bord arrêté de l'unité.

1. Serrer les vis une fois le réglage terminé.
2. Une fois le réglage terminé, contrôlez de nouveau le parallélisme de l'unité de coupe.
3. Monter l'aile droite et le capot avant.

Avertissement!

Porter des gants lors de tout travail sur les couteaux.

Sur ces unités de coupe dotées de couteaux "anticollision", les couteaux sont entraînés par une courroie trapézoidale. Procéder de la manière suivante pour changer la courroie trapézoidale:

1. Démonter l'unité de coupe.
2. Desserrer le boulon de l'état de parallélisme et les deux vis sur le capot. Retirer le capot de l'unité de coupe.
3. Desserrer le ressort (4) qui tend la courroie trapézoidale et retirer la courroie.

La pose de la nouvelle courroie s'effectue dans l'ordre inverse.

Position d'entretien de l'unité de coupe

Pour faciliter l'accès lors du nettoyage, des réparations et de la révision de l'unité, cette dernière peut être mise en position d'entretien. Sur la position d'entretien, l'unité est relevée et bloquée en position verticale.

Mise en position d'entretien

1. Placer la machine sur une surface plane. Activer le frein de stationnement (A). Régler l'unité de coupe sur la hauteur de coupe la plus BASSE et abaisser l'unité de coupe (B).

1. Déposer le capot avant en retirant la goupille. (Des instructions complètes sur la position d'entretien sont disponibles à l'intérieur du capot avant.)

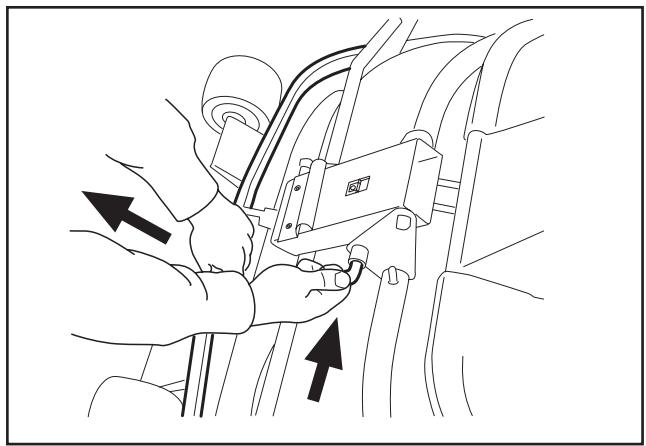

1. Desserrer les deux roulettes situées sous le capot avant.

Entretien

1. Monter les deux roulettes de chaque côté de la section arrêtée de l'unité.

AVERTISSEMENT! Porter des lunettes de protection lors du démontage de l'unité de coupe. Le ressort qui tend la courroie peut se rompre et provoquer des blessures personnelles.

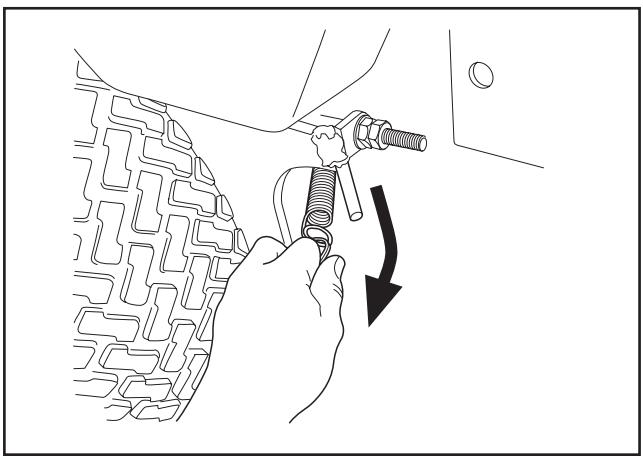

1. Retirer le ressort du galet tendeur de la courroie d'entraînement.

1. Placer un pied sur le bord avant de l'unité, près de la roue et lever le bord avant de l'unité pour décrocher plus facilement la barre de réglage de la hauteur.

1. Fixer la barre dans le support.

Entretien

AVERTISSEMENT! La plus grande prudence est recommandée afin de ne pas se coincer la main.

1. Décrocher la courroie d'entraînement (1). Enlever ensuite la clavette (2)

1. Tirer le cadre vers l'avant et replacer la clavette.

1. Attraper le bord avant de l'unité et la relever en position d'entretien.

Une fois que le boulon cylindrique qui maintient l'unité de coupe a été retiré, l'unité de coupe peut être déposée.

Retour de la position d'entretien

Le retour de la position d'entretien à la position normale s'effectue dans l'ordre inverse de la mise en position d'entretien. Veiller à ce que la languette (3) de l'unité de coupe s'engage bien dans l'étrier sur le dessous de la machine.

Contrôle des couteaux

Pour obtenir le meilleur résultat de coupe, il est important que les couteaux ne soient pas abimés et qu'ils soient bien affutés.

Contrôler que les vis de fixation des couteaux sont serrées.

Information importante

Le remplacement ou l'affutage des couteaux doit être effectué par un atelier de réparation autorisé.

Une fois affûtés, les couteaux doivent être équilibrés.

En cas de dommage après une collision, les couteaux abîmés doivent être replacés. Laisser l'atelier de réparation déterminer si les couteaux peuvent être réparés/affûtés ou s'ils doivent être mis au rebut.

Combi 103

Combi 112

Retrait du bouchon bioclip (combi)

Pour transformer une unité Combi avec fonction BioClip en une unité de coupe avec éjection vers l'arrière, dévisser le bouchon BioClip qui est fixé sous l'unité par trois vis.

1. Placer l'unité en position d'entretien, voir "Mise en position d'entretien".
2. Retirer les trois vis qui maintiennent le bouchon BioClip et retirer le bouchon.
3. Conseils: monter trois vis M8x15 mm filetées sur toute leur longueur dans les trous des vis pour protéger les filetages.
4. Remettre l'unité en position normale.

La mise en place du bouchon BioClip s'effectue dans l'ordre inverse.

Retrait du bouchon BioClip

Contrôle du niveau d'huile du moteur

Contrôler le niveau d'huile dans le moteur quand la machine autoportée est bien horizontale avec le moteur à l'arrêt.

Relever le capot du moteur.

Desserrer la jauge, la retirer et la sécher. Introduire ensuite de nouveau la jauge sans la visser.

Retirer la jauge et vérifier le niveau d'huile.

Le niveau d'huile doit se couvrir entre les repères de la jauge. Si le niveau se rapproche du repère ADD, remplir d'huile jusqu'au repère FULL de la jauge.

Le remplissage d'huile s'effectue dans le trou de la jauge.

Remplir d'huile lentement. Visser correctement la jauge avant de mettre le moteur en marche. Démarrer et faire tourner le moteur au ralenti pendant environ 30 secondes. Arrêter le moteur. Attendre 30 secondes et contrôler le niveau d'huile. Si nécessaire, effectuer un remplissage d'appoint pour que le niveau de l'huile atteigne le repère FULL sur la jauge.

Les classes d'huile suivantes sont recommandées:

• API Service Classe: SF, SG, SH et SJ

Sélectionner une huile dont la viscosité correspond aux plages de températures selon la figure:

Ne pas mélanger différents types d'huile.

Noter que l'utilisation d'huiles telles que 5W-20, 10W-30 et 10W-40 augmente la consommation en huile du moteur. Si ces huiles sont utilisées, le niveau d'huile doit être contrôlé plus souvent.

Remplacement de l'huile moteur

L'huile moteur doit être remplacée pour la première fois après 8 heures d'utilisation. Elle doit ensuite être changée toutes les 100 heures d'utilisation.

En cas de charge élevée ou de températures élevées, remplacer l'huile toutes les 50 heures.

AVERTISSEMENT! L'huile moteur peut être très chaude si elle est vidangée directement après l'arrêt. Laisser donc le moteur refroidir quelque peu avant.

1. Placer un récipient sous le bouchon de vidange du moteur, du côté gauche du moteur.
2. Retirer la jauge et le bouchon de vidange.
3. Laisser couler l'huile dans le récipient.
4. Remettre le bouchon de vidange et le serrer.
5. Remplir d'huile jusqu'au repère FULL sur la jauge. Le replissage d'huile s'effectue dans le trou de la jauge. Voir le chapitre Contrôle du niveau d'huile du moteur.

Le moteur a une contenance de 1,5 litres (1,6 USqt) quand le filtre à air n'est pas replacé et de 1,7 litres (1,8 USqt) quand le filtre à air a été replacé.

1. Faire tourner le moteur pour le chauffer et contrôler qu'il n'y a pas de fuite d'huile au niveau du bouchon.

Information importante

L'huile moteur usagée et le filtre usé représentent des dangers pour la santé et la loi stipule qu'ils ne doivent pas être versés sur le sol ou rejetés dans la nature mais apportés dans un atelier ou tout autre emplacement autorisé pour y être pris en charge. Eviter tout contact avec la peau. Laver avec de l'eau et du savon en cas de projection.

Remplacement du filtre à huile

Le filtre à huile doit être remplacé toutes les 200 heures d'utilisation. Tourner le filtre dans le sens contraire des aiguilles d'une montre pour le retirer. Utiliser un extracteur de filtre.

Graisser légèrement le joint en caoutchouc du filtre à huile neuf avec de l'huile neuve. Monter le filtre à huile en le visant dans le sens des aiguilles d'une montre. Visser à la main jusqu'à ce que le joint en caoutchouc soit bien aligné. Serrer d'un demi tour de plus.

Remplir d'huile moteur neuve comme indiqué au chapitre Contrôle du niveau d'huile du moteur. Démarrer le moteur et le laisser tourner pendant environ 3 minutes. Arrête ensuite le moteur et inspecte pour détecter toute fuite. Remplir d'huile pour compenser la quantité d'huile contenue dans le nouveau filtre à huile.

Contrôle du niveau d'huile de la transmission

1. Retirer le carter de transmission. Desserrer les deux vis (une de chaque côté) et retirer le carter de transmission.

Rider 15V2

1. Contrôler que le réservoir d'huile de la transmission est bien rempli d'huile. Remplir, si nécessaire, avec de l'huile moteur.

Rider 15V2: SAE 10W/30 (classe SF-CC)

Le remplacement de l'huile doit être effectué par un atelier de réparation autorisé et est prescrit dans le Manuel d'atelier.

Remplacer le filtre lors de la vidange.

Toute intervention dans le système comporte des exigences spécifiques en matière de propreté et le système doit être purgé avant la mise en service de la machine.

Graissage du tendeur de courroie

Le tendeur de courroie doit être graissé régulièrement avec de la graisse au disulfure de molybdène de bonne qualité*.

1er graisseur depuis la droite sous la poulie inférieure du moteur jusqu'à ce que la graisse pénètre.

Si la machine est utilisée tous les jours, le graissage doit être effectué deux fois par semaine.

Graissage général

Toutes les articulations et tous les paliers sont, lors de la fabrication, graissés au disulfure de molybdène. Graisser de nouveau avec le même type de graisse*. Graisser les câbles de commande et les câbles des commandes avec de l'huile moteur.

Effectuer ce graissage régulièrement ; si la machine est utilisée tous les jours, le graissage doit être effectué deux fois par semaine.

Rider 15V2 AWD

• Les graisses de marques connues (station d'essence, etc.) sont généralement de bonne qualité. Le plus important est que la graisse offre une bonne protection contre la corrosion.

SCHEMA De recherche de PANNES

Problème	Cause
Le moteur ne démarre pas	• Réservoir de carburant vide • Bougies défectueuses • La connexion de la bougie est erronée ou les câbles ont été inversés • Saleté dans le carburateur ou la conduite du carburant • Le moteur de démarriage n'entraine pas le moteur
Le moteur de démarriage n'entraine pas le moteur	• Batterie déchargeée • Mauvais contact entre le cable et la borne de la batterie • Le levier de levage de l'unité de coupe n'est pas sur laonne position • Fusible principal défectueux. Le fusible est placédavant la batterie, sous le capot de la batterie. • Verrouillage de l'allumage défectueux • Les pédales de la transmission hydrostatique ne sont pas sur la position neutre
Le moteur tourne irrégulièrement	• Bougie d'allumage défectueuse • Carburateur mal régle • Filtre à air bouché • Aération du réservoir de carburant bouchée • Réglage défectueux de l'allumage • Saleté dans le carburateur ou la conduite du carburant • Étouffement ou cable d'accélération mal régle
Le moteur manque de puissance	• Filtre à air bouché • Bougie d'allumage défectueuse • Saleté dans le carburateur ou la conduite du carburant • Carburateur mal régle • Étouffement ou cable d'accélération mal régle
Surchauffe du moteur	• Surcharge du moteur • Prise d'air ou brides de refroidissement bouchées • Ventilateur endommagé • Peu ou pas d'huile dans le moteur • Pré-allumage défectueux • Bougie défectueuse
La batterie ne se charge pas	• Une ou plusieurs cellules sont défectueuses • Mauvais contact entre les bornes de la batterie et les cables
La tondeuse autoportée vibre	• Les couteaux sont desserrés • Le moteur est desserré • Déséquilibre au niveau d'un ou plusieurs couteaux causé par un dommage ou un mauvais équilibrage après l'affutage
Résultat de coupe irrégulier	• Couteaux émoussés • Unité de coupe réglée de travers • Herbe haute ou mouillée • Accumulation d'herbe sous le carter • Pression différente dans les pneus à droite et à gauche • Vitesse de conduite trop élevée • La courroie d'entrainment patine

Rangement hivernal

La tondeuse autoportée doit être immédiatement préparée pour le remisage à la fin de la saison de tonte et si elle doit demeurer inutilisée plus de 30 jours. Le carburant demeurant dans la machine pendant de longues périodes (30 jours ou plus) peut donner lieu à des dépôts visqueux pouvant colmater le carburateur et perturber le fonctionnement du moteur.

Un stabilisateur de carburant est une solution acceptable quand il s'agit d'éviter la formation de dépôts visqueux durant le remisage. Si de l'essence alkylat est utilisée, il n'est pas nécessaire d'ajouter un stabilisateur dans la mesure où ce carburant est stable. Par contre, il convient d'éviter d'alterner essence normale et essence alkylat afin de ne pas risquer de durcir les éléments sensibles en caoutchouc. Ajouter le stabilisateur au carburant dans le réservoir ou le récipient de remisage. Toujours respecter les proportions de mélange indiquées par le fabricant du stabilisateur. Faire tourner le moteur pendant au moins 10 minutes après avoir ajouté le stabilisateur afin qu'il puisse atteindre le carburateur. Ne pas vider le réservoir de carburant et le carburateur si du stabilisateur a été ajouté.

Avertissement!

Ne jamais remiser un moteur avec du carburant dans son réservoir à l'intérieur ou dans des locaux mal aérés ou les vapeurs de carburant peuvent entrer en contact avec un feu ouvert, des étincelles ou la flamme pilote d'une chaudière, d'un chauffe-eau, d'un sèche-linge, etc. Manipuler le carburant avec prudence. Il est hautement inflammable et une utilisation négligente peut provoquer de graves blessures personnelles et d'importants dommages matériels. Vider le carburant à l'extérieur et loin de tout feu ouvert dans un récipient/agréé. Ne jamais utiliser d'essence lors du nettoyage. Utiliser un détergent dégraissant et de l'eau chaude.

Pour préparer la tondeuse autoportée au remisage, suivre ces étapes:

1. Nettoyer soigneusement la tondeuse autoportée, particulièrement sous l'unité de coupe. Réparer les éraflures sur la peinture pour éviter la corrosion.
2. Inspecter la tondeuse autoportée afin de détecter les éléments usés ou endommagés et desserrer les vis et écrous éventuellement desserrés.
3. Changer l'huile du moteur et recueillir l'huile vidangée.
4. Vider le réservoir d'essence. Démarrer le moteur et le laisser tourner jusqu'à ce que le carburateur soit vide.
5. Retirer la bougie et verser environ une cuillerée à soupe d'huile moteur dans chaque cylindre. Faire tourner le moteur pour répartir l'huile et revisser la bougie.
6. Graisser tous les graisseurs, articulations et arbres.
7. Retirer la batterie. Nettoyer, charger et remiser la batterie dans un local frais.
8. Remiser la tondeuse autoportée dans un endroit propre et sec et la recouvrir pour la protéger.

Protection

Une bache est disponible pour protéger la machine lors du remisage ou du transport. Contacter le revendeur pour une démonstration.

Révision

Lors de la commande des pièces de rechange, l'année d'achat, le numéro de modèle, le numéro de type et le numéro de série de la tondeuse autoportée doivent être indiqués.

Toujours utiliser des pièces de rechange d'origine.

Une révision annuelle ou un ajustage dans un atelier de réparation autorisé permet de garantir un fonctionnement optimal de la tondeuse autoportée la saison prochaine.

Caractéristiques techniques

Dimensions	Rider 15V2	Rider 15V2 AWD
Longueur sans unité de coupe	2020 mm / 6,61 ft	2020 mm / 6,61 ft
Largeur sans unité de coupe	880 mm / 2.89 ft	880 mm / 2.89 ft
Hauteur	1070 mm / 3,52 ft	1070 mm / 3,52 ft
Poids avec unité de coupe	268-274 kg / 591-604 lb	302-308 kg / 666-679 lb
Empattement	855 mm / 2,8 ft	855 mm / 2,8 ft
Empattement avant:	715 mm / 2,34 ft	715 mm / 2,34 ft
Empattement arrière:	625 mm / 2,05 ft	625 mm / 2,05 ft
Dimension des pneus	16 x 6,50 x 8	16 x 6,50 x 8
Pression des pneus, avant et arrière	60 kPa (0,6 kg/cm2/ 8,5 PSI)	60 kPa (0,6 kg/cm2/ 8,5 PSI)
Inclinaison max. autorisé	15°	15°
Moteur
Marque	Kawasaki modèle FH 430V	Kawasaki modèle FH 430V
Puisance	11,2/15 kW/cv	11,2/15 kW/cv
Cylindrée	431 cm3 / 26,3 cu.in	431 cm3 / 26,3 cu.in
Carburant	sans plomb au moins	sans plomb au moins
	87 octanes	87 octanes
	(méthanol 5% max., éthanol	(méthanol 5% max., éthanol
	10% max., MTBE 15% max.)	10% max., MTBE 15% max.)
Volume du réservoir	7 litres / 7,4 USqt	7 litres / 7,4 USqt
Huile	Classe SF, SG, SH ou SJ	Classe SF, SG, SH ou SJ
	SAE40, SAE30,	SAE40, SAE30,
	SAE10W-30/SAE10W-40	SAE10W-30/SAE10W-40
	ou SAE 5W-20	ou SAE 5W-20
Volume d'huile, filtré à huile compris	1,7 litres / 1,8 USqt	1,7 litres / 1,8 USqt
Volume d'huile, sans filtré à huile	1,5 litres / 1,6 USqt	1,5 litres / 1,6 USqt
Démarrage	Démarrage électrique 12 V	Démarrage électrique 12 V
Émissions sonores et largeur de coupe
Puisance sonore mesurée	100 dB(A)	100 dB(A)
Puisance sonore garantie	100 dB(A)	100 dB(A)
Largeur de coupe	1030 - 1120 mm / 35"-44"	1030 - 1120 mm / 35"-44"
Système électrique
Type	12 V, mise à la terre au moins	12 V, mise à la terre au moins
Batterie	12 V, 24 Ah	12 V, 24 Ah
Bougie	Champion RCJ8Y	Champion RCJ8Y
	distance entre les	distance entre les
	électrodes= 0,75 mm / 0,030"	électrodes= 0,75 mm / 0,030"
Fusible principal	Type sabre, 15 A	Type sabre, 15 A
Transmission
Marque	Tuff Torq K46	Tuff Torq
Huile	SAE 10W/30, classe SF-CC	SAE 10W/40, classe SF-CC
Unité de coupe
Type	Carter à 3 couteaux avec éjection latéraler/arrière /Combi	Carter à 3 couteaux avec éjection latéraler/arrière /Combi
Largeur de coupe	1030 mm/41" (Combi)	1030 mm/41" (Combi)
	1120 mm/44" (Combi)	1120 mm/44" (Combi)
Hauteurs de coupe, 9 positions	40-90 mm/1 9/16" - 3 9/16"	40-90 mm/1 9/16" - 3 9/16"
Diamètre de couteau	390 mm / 15 3/8" (Combi 103)	390 mm / 15 3/8" (Combi 103)
	420 mm / 16 1/2" (Combi 112)	420 mm / 16 1/2" (Combi 112)

Assurance de conformité UE (valable en europe seulement)

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tel: [phone], déclarons que la tondeuse autoportée Husqvarna Rider 15V2, Rider 15V2 AWD à partir des numéros de série de l'année de fabrication 2005 et ultérieurement (l'année est indiquée en clair sur la plaque d'identification et suivie du numéro de série) est conforme aux dispositions des DIRECTIVES DU CONSEIL:

• du 22 juin 1998 "concernant les machines" 98/37/CE, annexe IIA.
• du 3 mai 1989 "concernant la compatibilité électromagnétique" 89/336/CEE, y compris les amendements actuellement en vigueur.
• du 8 mai 2000 "concernant les émissions sonores dans l'environnement" 2000/14/CE. Informations sur les émissions sonores et la largeur de coupe, voir les caractéristiques techniques.

Les normes harmonisées suivantes ont été appliquées: EN292-2, EN836.

L'organisme agréé0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède a établi un rapport au numéro 01/901/025, 01/901/026 sur l'évaluation de conformité selon l'annexe VI de la DIRECTIVE DU CONSEIL du 8 mai 2000 "concernant les émissions sonores dans l'environnement" 2000/14/CE.

Huskvarna, le 3 novembre 2005

Roger Andersson, Directeur du développement / Produits pour le jardin

Lorsque ce produit est usé et qu’il n’est plus utilisé, il doit être ramené chez le revendeur ou dans une station de recyclage.

Afin de pouvoir effectuer des améliorations, les spécifications et la construction peuvent être modifiées sans préavis.

Noter qu'aucune exigence à caractère légal ne peut être invoquée sur la base des informations contenues dans ce manuel d'utilisation.

Utiliser uniquement des pièces de rechange d'origine pour les réparations. L'utilisation d'autres pièces entraîne l'annulation de la garantie.

Service à la livraison

1. Remplir la batterie d'acide de batterie et la charger pendant quatre heures.
2. Monter le volant, l'élingue de remorquage et, selon le cas, le reste des pièces.
3. Régler l'unité de coupe : Régler les ressorts de levage (le "poids" du groupe de coupe doit être de 12-15 kg / 26,5-33 lbs). Concerne uniquement les unités de coupe BioClip et Combia.

Régler l'unité pour que la hauteur du bord arrête soit de 2-4 mm / 1/8" supérieure à celle du bord avant.

Régler le réglage de la hauteur de coupe de l'unité pour que la limite de la hauteur de coupe soit de 5mm / 3 / 16" au-dessus du cadre de l'unité pour la hauteur de coupe la plus BASSE.

1. Contrôler que le moteur comporte une quantité correcte d'huile.
2. Contrôlez que la transmission compte une quantité correcte d'huile.
3. Contrôler et ajuster la pression des pneus (60 kPa, 0,6 bar/8,5 PSI).
4. Brancher la batterie.
5. Faire le plein de carburant et démarrer le moteur.
6. Contrôler que la machine est immobile sur la position neutre (point mort).
7. Contrôler les points suivants :

Marche avant.

Marche arrière.

Activation des couteaux.

Interrupteur de sécurité du siège.

Interrupteur de sécurité du levier de levage.

Interrupteur de sécurité des pédales de la transmission hydrostatique.

1. Contrôler le régime maximal du moteur 2 900 ± 100 tr/min.

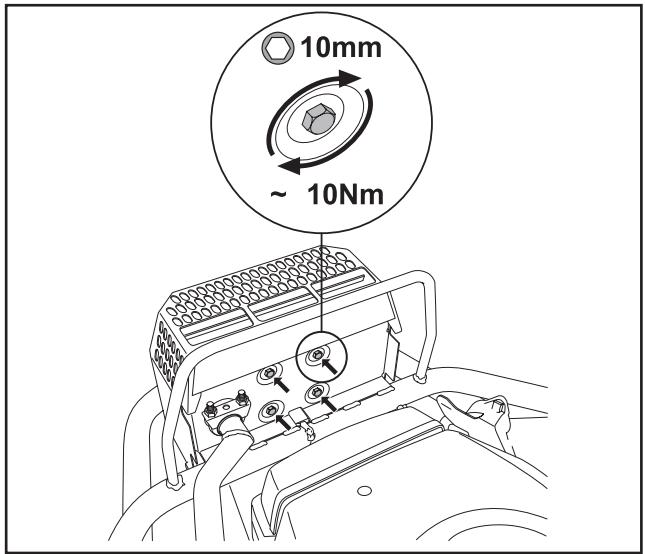

2. Contrôler les vis du silencieux. (10Nm)
3. Informer le client de ce qui suit:

Les besoins et avantages de suivre le schéma de révision.

Les besoins et avantages à amener la machine dans un atelier pour une révision régulière.

Importance de l'entretien pour la valeur de la machine sur le marché de l'occasion.

Les domaines d'utilisation de BioClip.

1. Remplir l'acte de vente, etc.

Après les 8 premières heures de conduite

1. Vidanger l'huile moteur.

Le service à la livraison a été effectué.

Aucune autre remarque.

Certifé par:

Journal de révision

Mesure	Date, tampon, signature

Journal de révision

Mesure	Date, tampon, signature

JOURNAL DE RÉVISION

Mesure	Date, tampon, signature

115 01 82-31
