| 製品タイプ | 高出力LEDスタジオ照明 |
| ブランド | Neewer |
| モデル | AS1200B |
| 入力電力 | AC 100-240V、50-60Hz、6-15.5A；DC 48V/30A |
| 最大消費電力 | 1440W（インテリジェントまたは高速モード） |
| 出力電力 | 1200W |
| 色温度 | 2700K～6500K |
| 演色評価数（CRI） | ≥95 |
| TLCI | ≥97 |
| CQS | 94 |
| SSI (D56) | 73 |
| SSI (D32) | 85 |
| TM-30 Rg（平均） | 102 |
| TM-30 Rf（平均） | 95 |
| 輝度範囲 | 0～100% |
| 調光曲線 | リニア、S字、指数、対数 |
| 照明モード | CCT、FX（12種類のエフェクト）、SOURCE（11種類の光源）、お気に入り |
| 制御 | コントロールパネル、NEEWERアプリ（Bluetooth 80m以下）、DMX/RDM、Art-Net/sACN（Ethernet）、LumenRadio CRMX（100m以下） |
| アクセサリ取り付け | ボーエンツマウント |
| 冷却 | アクティブファン（インテリジェント、サイレント、ミディアム、高速モード） |
| 保護等級 | IP55 |
| 寸法（ヘッド、スタンドなし） | 276×389×295mm |
| 寸法（ヘッド、U字スタンド付き） | 455×389×610mm |
| 寸法（コントローラー） | 215×158×386mm |
| 重量（ヘッド、U字スタンド付き） | 15.1kg |
| 重量（コントローラー） | 7.2kg |
| 動作温度 | -20℃～40℃ |
| ファームウェアアップデート | USB 1.1（FAT32、最大32GB）またはOTA経由 |
| メンテナンス | 乾いた清潔な布で拭いてください。化学薬品を使用したり、液体に浸したりしないでください。 |
| 安全 | 光源を直接見ないでください。子供や動物の手の届かないところに保管してください。メンテナンス前には電源を抜いてください。通気口を塞がないでください。 |
よくある質問 - AS1200B Neewer
ユーザーの質問 AS1200B Neewer
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード 照明 無料でPDF形式で！マニュアルを見つける AS1200B - Neewer 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 AS1200B ブランド Neewer.
使用説明書 AS1200B Neewer
ご自身と他の人々の安全を確保するために、本製品を操作する前に以下の安全情報を必ずお読みください。本取扱説明書の中で強調された注意事項にもご注意ください。使用前に常に機器を点検し、損傷した部品は使用しないでください。
※ 可燃物を本製品の近くに置かないでください。
※ 雨や湿気の多い環境、またはその他の不利な天候条件下で使用しないでください。
※ 乾いた布や清潔な薄紙を使用して、埃や水分を取り除いてください。
※ 作業エリアにケーブルがないことを確認してください。本製品は子供やペットの手の届かない場所に設置してください。
※ 長時間直射日光にさらさないでください。また、直射日光の下に保管しないでください。
※ メンテナンス前には、電源をオフにし、電源ケーブルを抜いてください。アサリーを取り付けたり取り外したりする際も、まず電源をオフにしてくださ
※ 使用中は通気口を塞がないようにしてください。通気口を遮ることは避けてください。
※ 化学薬品や液体でランプを清掃しないでください。本機のいかなる部分も液体に浸さないでください。
※ 本機を自分で分解したり修理したりしないでください。
※ 影響照明は使用中に熱くなりますので、素手で触れないでください。
製品概要
AS1200Bは、商業撮影ユーザー向けに開発されたハイエンドのフラッグシップスタジオライトです。本製品は高出力、光制御分離機能を搭載し、光源が安定ており、光強度が高く、光束の貫通力が強いです。アクセサリーも豊富で、機強力です。主にスタジオ、大規模撮影スタジオ、屋外撮影、プロ仕様の映画やレビドラマなどの撮影シーンに適しています。
パッケージ内容
JP
LEDライト ×1 コントローラー ×1 リフレクター ×1
トロリーケース ×1 スチールワイヤー ×1

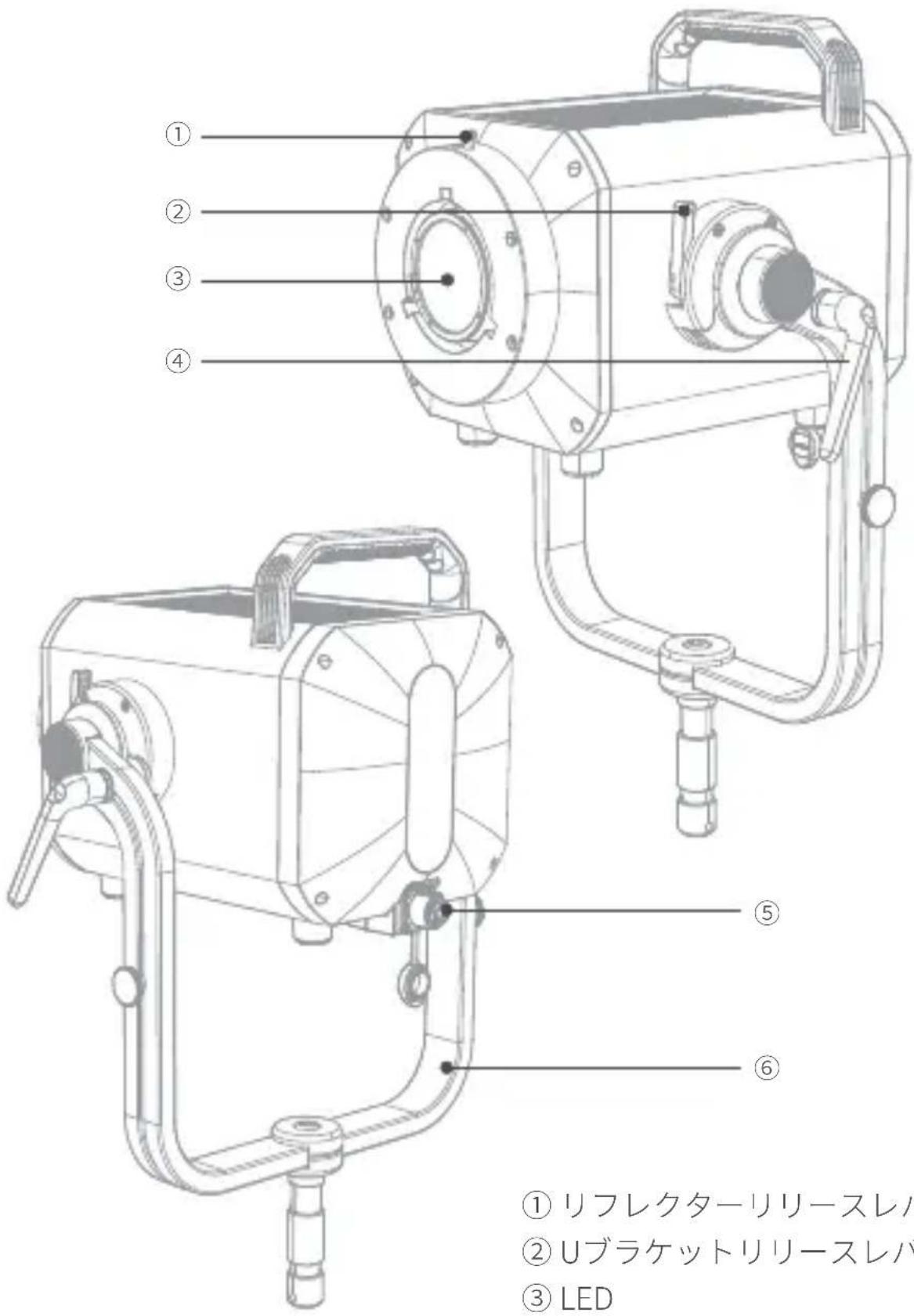

① リフレクターリリースレバー
② Uブラケットリリースレバー
③ LED
④ 角度調整ノブ
⑤ コントローラー入力
⑥ Uブラケット

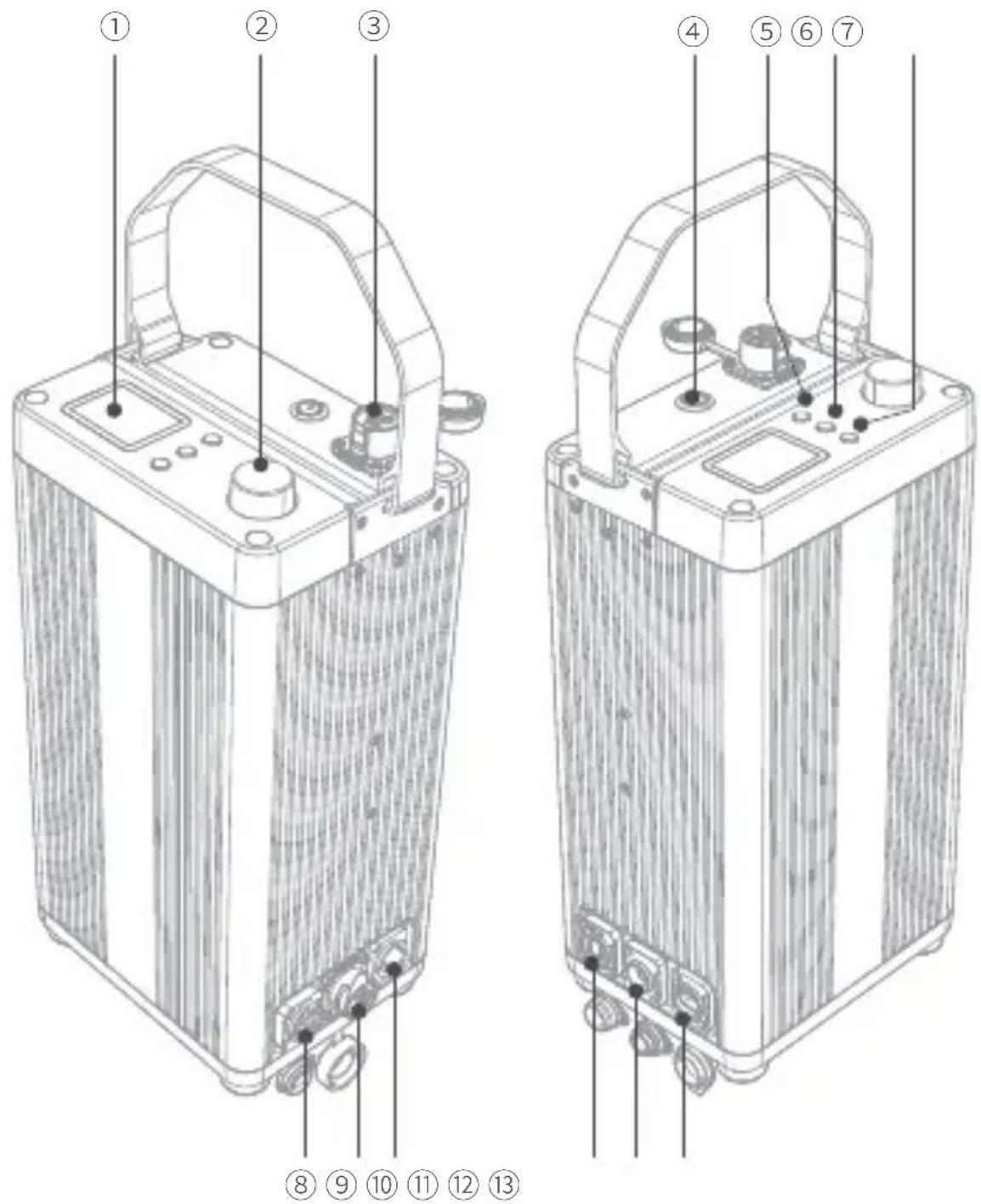

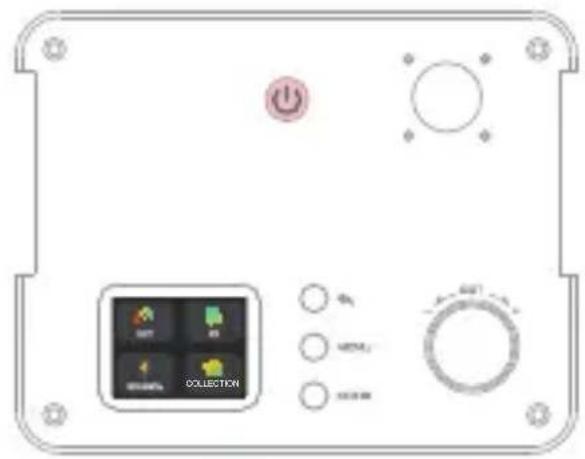

① ディスプレイ画面 ② 短押し：パラメータ選択、回転：パラメータ調整
③ ライトコントローラー接続ジャック ④ 電源ボタン ⑤ 戒るボタン
⑥ メニューボタン ⑦ モードボタン ⑧ イーサネットポート ⑨ DC入力
⑩ AC入力 ⑪ DMX出力 ⑫ DMX入力 ⑬ USB-Aポート

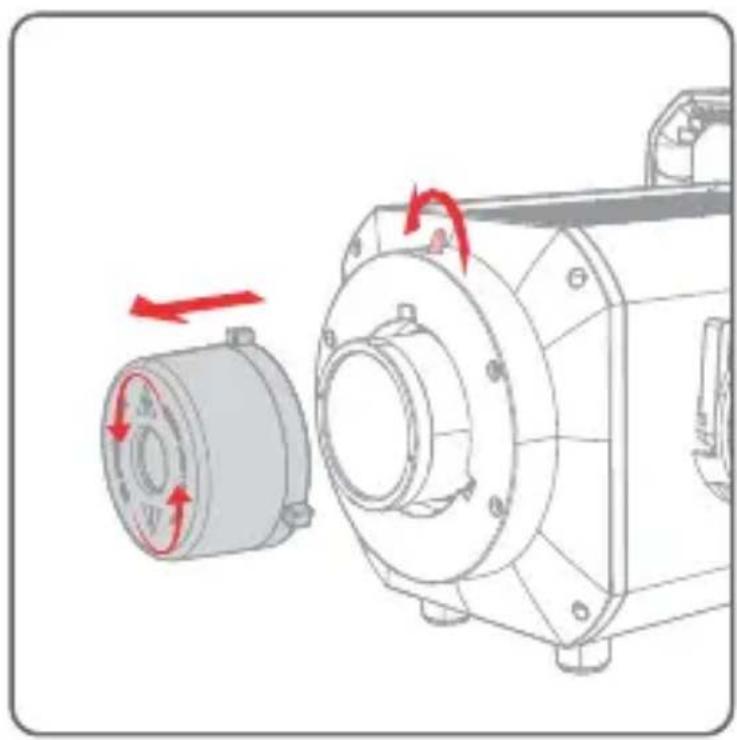

① レバーを動かし、保護カバーを反時計回りに回してバックルを穴に合わせ、保護カバーを取り外します。

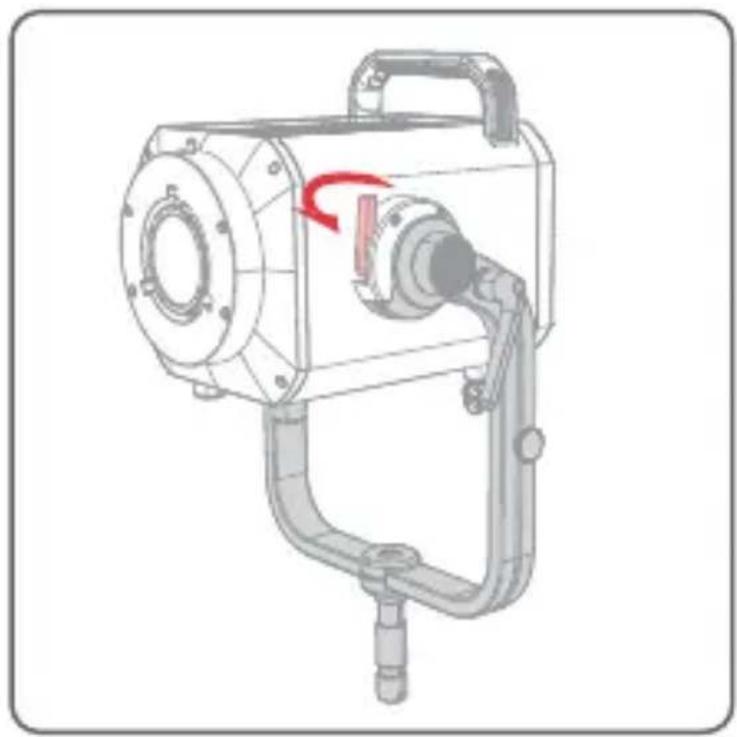

② ライト本体にU字型ブラケットを取り付けます；レバーを動かして取り外します。

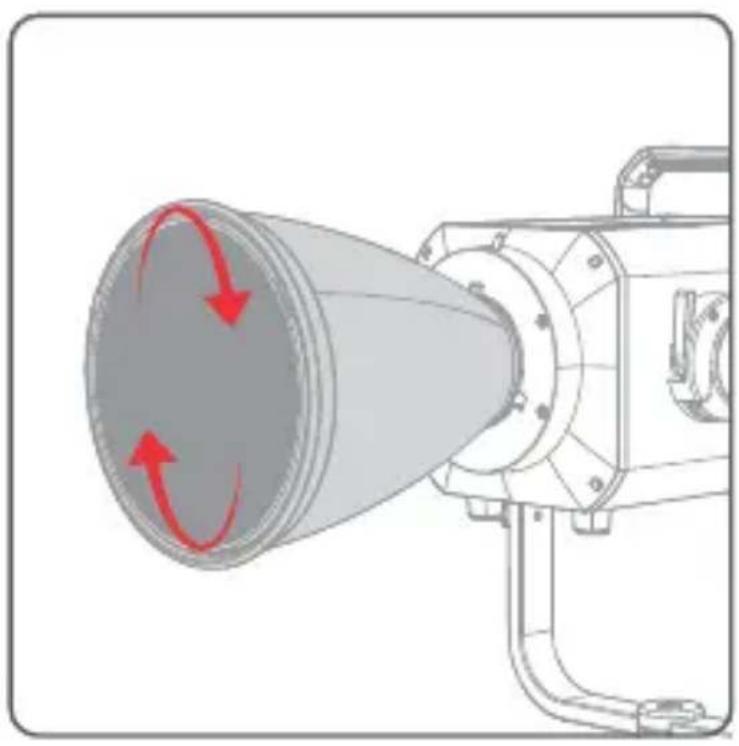

③ リフレクターのバックルを 穴に合わせ、リフレクター を内側に押し込み、カチッと音がするまで時計回り に回します。

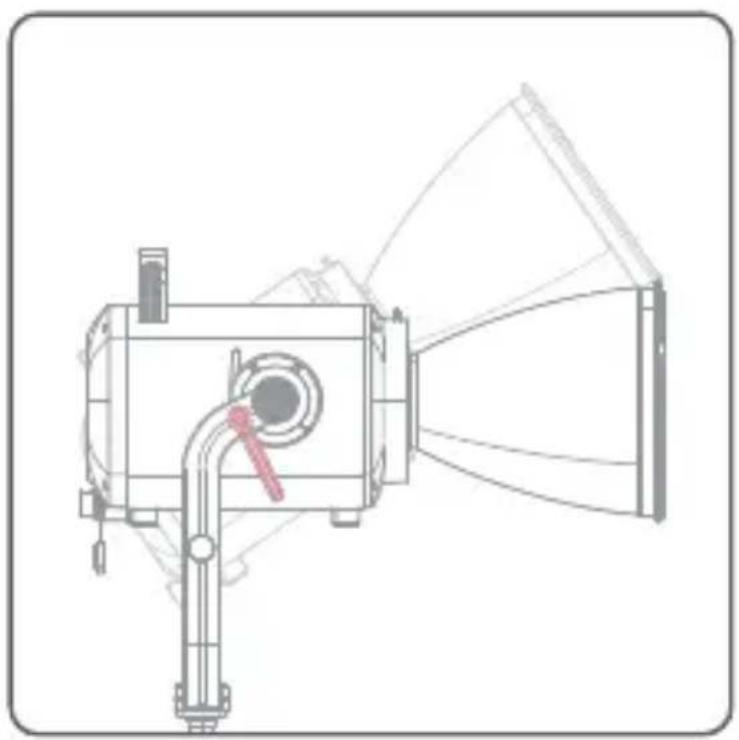

④角度調整ノブを回して、スタジオライトの照射角度を調整します。
使用說明
JP

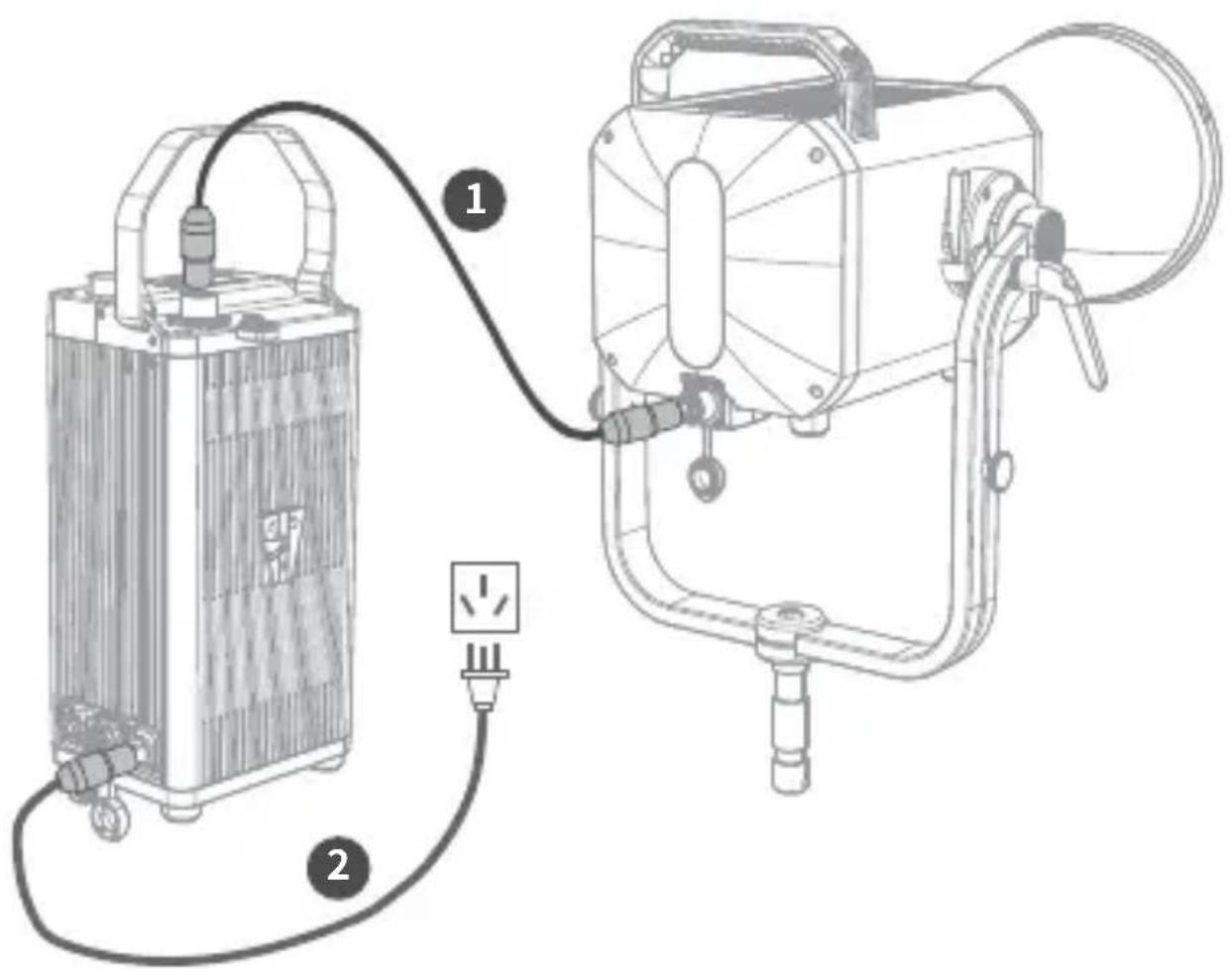

- 電源
まず、コントローラーケーブルを使用してコントローラーとライトを接続します。次に、電源ケーブルをコンセントとコントローラーのAC入力ポートに接続します。
※ 接続手順にご注意ください。ライトの電源が入っている間は電源ケーブルを抜かないでください。ライトが損傷する恐れがあります。
< ⏻>ボタンを長押しすると、電源のオン/オフが切り替わります。
電源オン後、<＋>ボタンを短押しすると、スタンバイモードに入りまたは終了します。

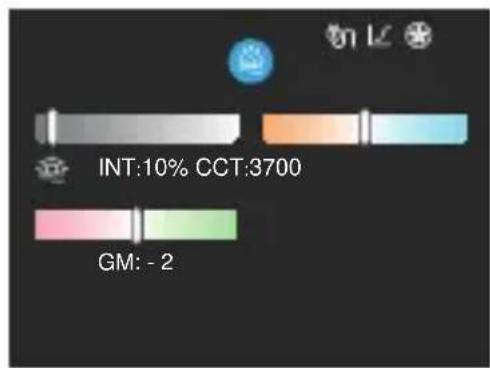

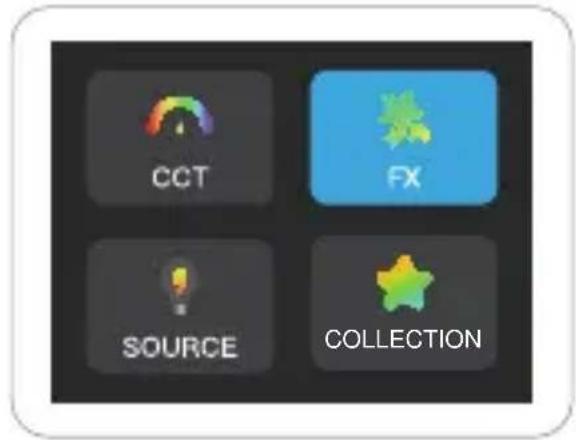

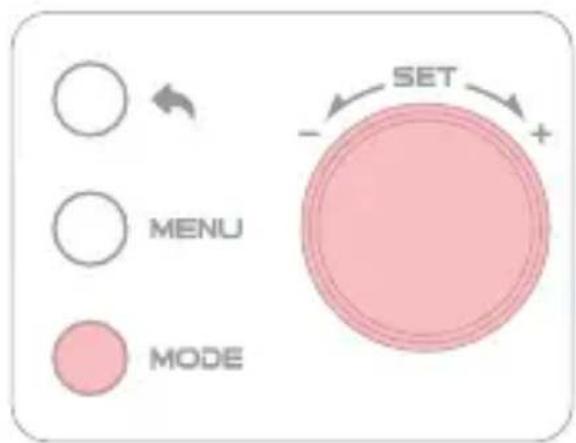

- CCTモード
①
②
①
②
③
使用說明
JP

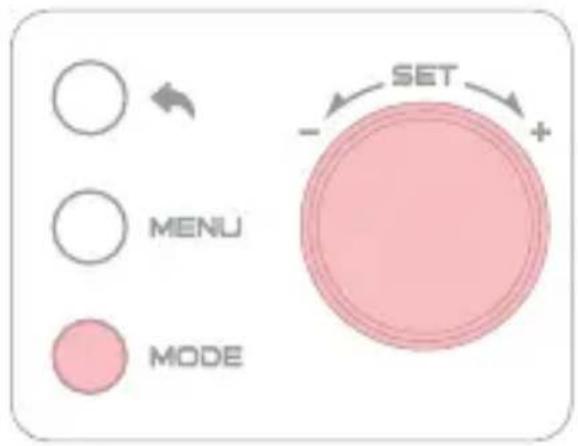

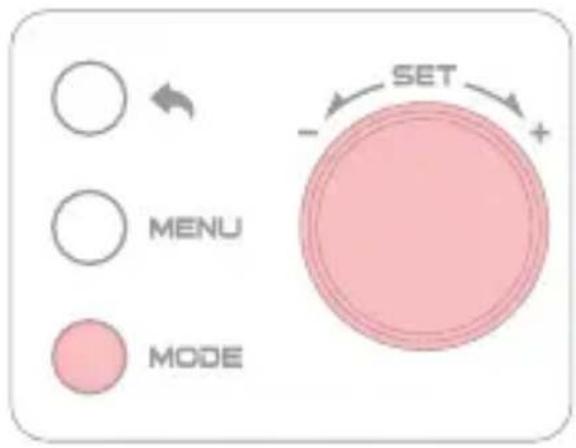

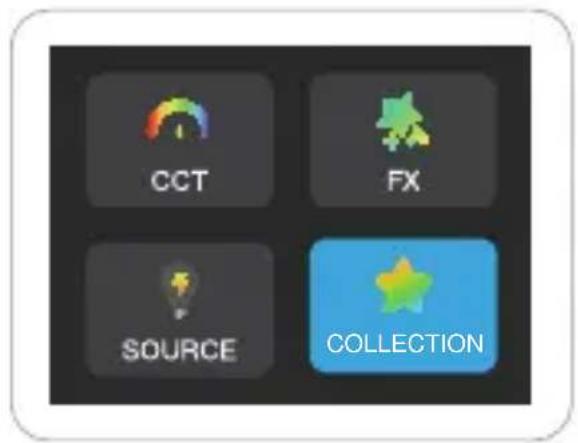

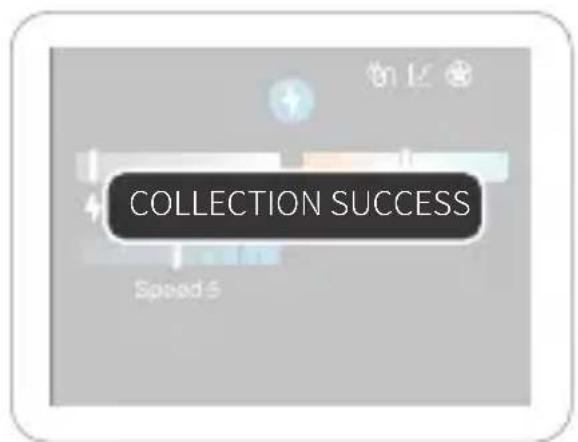

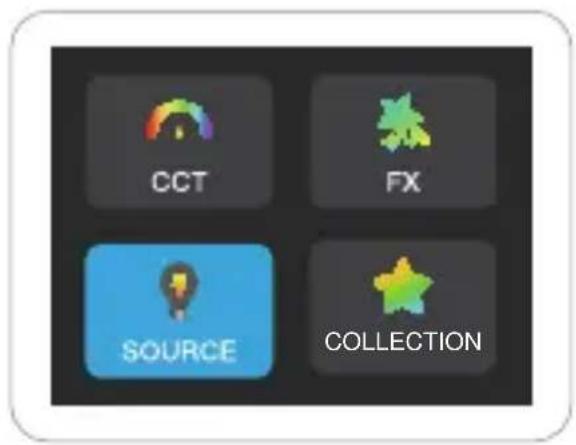

シーンモード
ライトニング
パパラッチ バッド
バブル
爆発 電気溶接 色温度点滅
色温度 パルス
キャンド ルライト
色温度 ループ
明るさ ループ
ディスプレイ スクリーン
花火
①
②
③

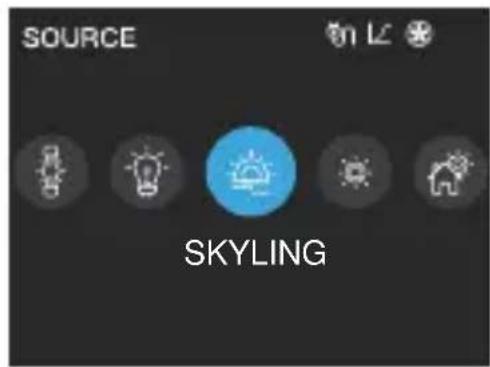

昼光色
5000K
昼白色5500K
日光6500K
タングステンランプ
3200K
スタジオバブル
3300K
モデリングランプ
3400K
5600ジスプロ
シウムランプ
5600K
日光型ジスプロシウムランプ
6000K
暖色ハロゲンライト
2700K
白色ハロゲンライト
4300K
ショートアークランプ
6200K
①
②
③

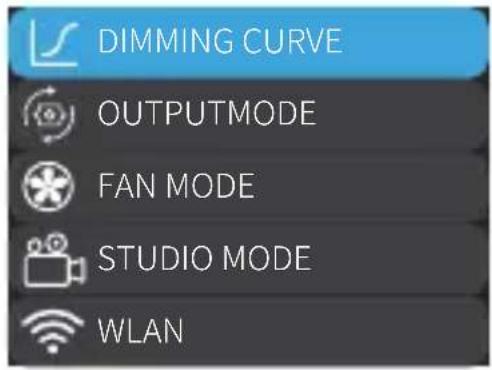

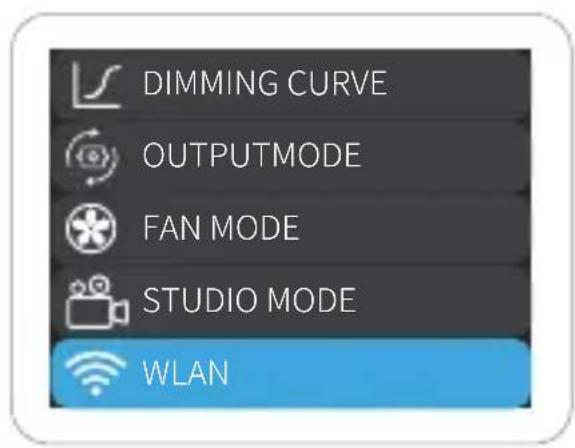

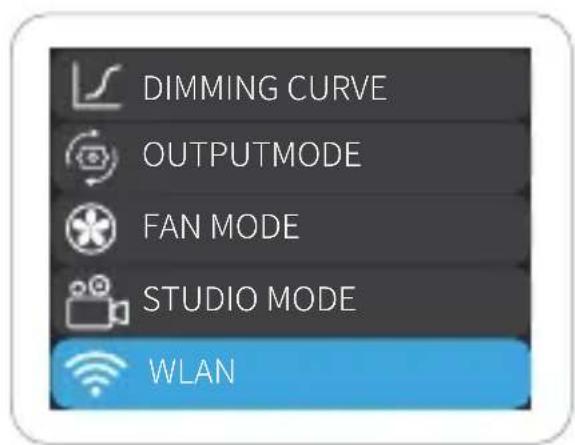

- メニュー
| シンボル | 機能設定説明 | ||
 | DIMMING CURVE | S S型調光曲線 | |
| LOG対数型調光曲線 | |||
| EXP指数型調光曲線 | |||
| LINEAR線形調光曲線 | |||
 | OUTPUT MODE | CP | 最大出力モード |
| CL | 一定輝度モード | ||
 | FAN MODE | AUTO | インテリジェント冷却モード |
| HIGH高速冷却モード | |||
| MED中速冷却モード | |||
| MUTE | 静音冷却モード | ||
 | STUDIO MODE | ON | スタジオモードを開始 |
| OFF | スタジオモードを終了 | ||
 | WLAN | INFINITY | INFINITYモード |
| 2.4G | 2.4Gモード | ||
 | FM MODE FRQ | 調整可能な周波数 | |
| DMX | DMX_INFO | 現在のDMX設定を見る | |
| DMX_SWITCH | ON | DMX接続を開始 | |
| OFF | DMX接続を終了 | ||
| DMX_MODE | CCT | DMXモード | |
| SOURCE | |||
| FX | |||
| Ultimate mode | |||
| Neewer mode | |||
| DMX_ADD | ADD: 1 | DMXアドレス | |
| DMX_LOSS | KEEP | DMX信号が失われた後、最後の制御状態を記憶 | |
| SHUT_DOWN | DMX信号が失われた後すぐに消灯 | ||
| SHUT_CARDUAL | DMX信号が失われた後、1分後に消灯 | ||
| KEEP_2MINS_CARDUAL | DMX信号が失われた後、2分後に消灯 | ||
| DMX_SMOOTH | OFF | DMXスムーズを終了 | |
| SMOOTH | DMXスムーズ | ||
| SUPER SMOOTH | DMXスーパースムーズ | ||
 | RDM_SWITCH | OFF | RDMを終了 |
| ON | RDMを開始 | ||
 | CRMX | CRMX SWITCH | CRMXスイッチ |
| CRMX RESET | CRMXリセット(接続デバイスの切断) | ||
 Art-net &sacn | Ethernet Settings | IP IPアドレス | |
| SUBNET MASK | サブネットマスク | ||
| CATEWAY | ゲートウェイ | ||
| ArtNet&SACN Settings (ARTNET) | universe | ドメイン | |
| sub net | サブネット | ||
| net | ネットワーク | ||
 | USB Update | YES | ファームウェアのアップグレード |
| NO | |||
 | DEVICE INFO | デバイス情報を確認 | |
 | Reset All Settings | YES | 工場出荷時設定にリセット |
| NO | |||
 | EXIT メニューを終了 | ||

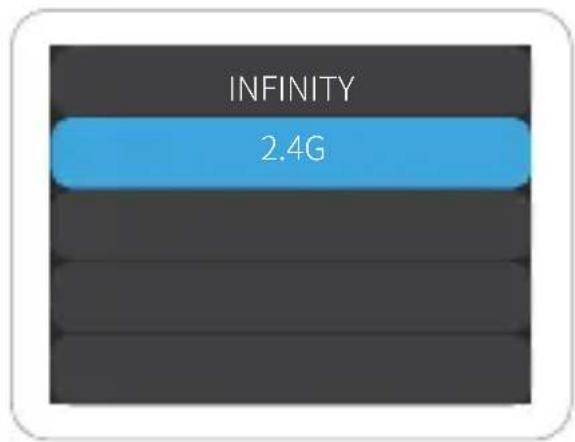

- 2.4Gモード
① MENUボタンを短押しし、
② 2.4Gモードでは、複数のLEDライトを同じチャンネル（例：すべてCH88）に設定します。1つのLEDライトを調整すると、同じチャンネルの他のLEDライトも調整されます。

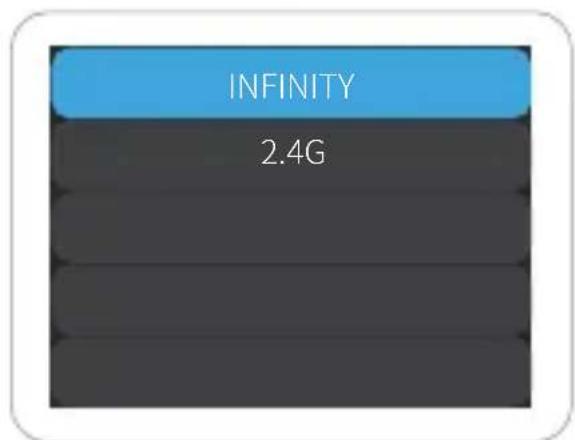

- インフィニティモード
① MENUボタンを短押しし、
② モバイルBluetooth経由で接続し、「NEEWER」アプリを使用してLEDライトを制御します。具体的な操作方法については、「アプリガイドページ」プロンプトカードのQRコードをスキャンしてください。
※ アプリで接続する前に、INFINITYをリセットしてください。

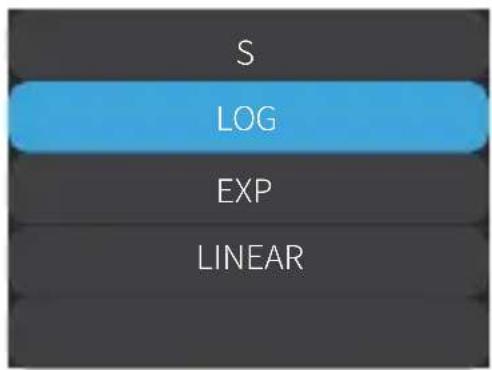

- 調光カーブ
MENUボタンを短押しし
ブを回して
一に入ります。

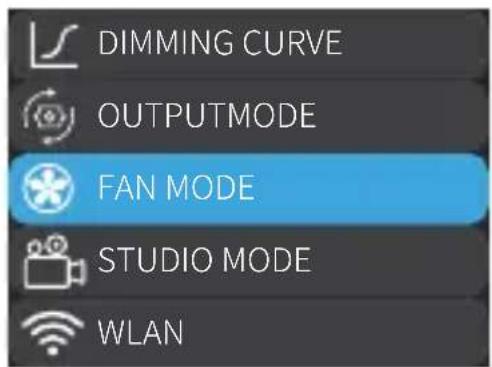

- ファンモード
MENUボタンを短押しし、
ブを回して
ト冷却、高速、中速、サイレント冷却のいずれかを選択します。
| モードスマート | サイレント高速 中速 | |||
| シンボル | ||||
| 最大出力 | 1440W 1440W 860W 430W | |||

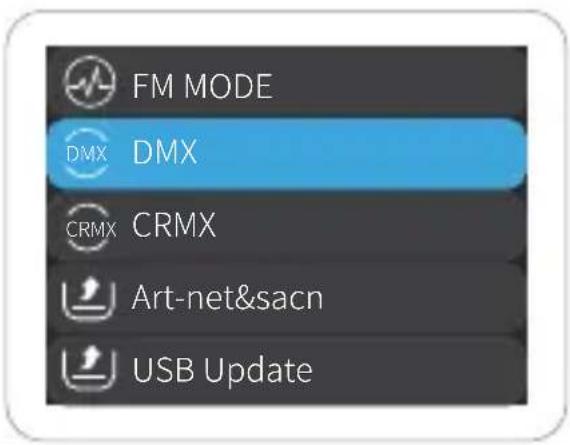

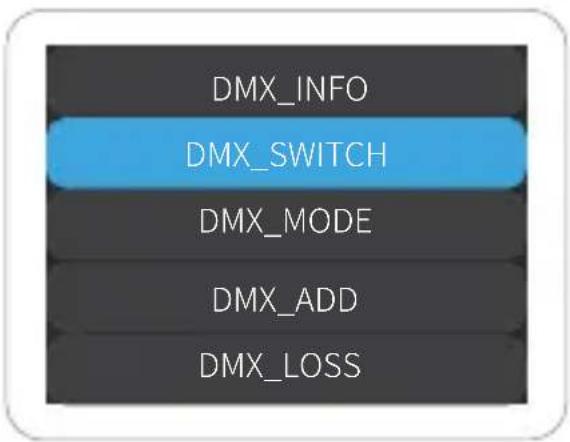

- DMX接続
MENUボタンを短押しし
ブを回して
※ パラメータ設定については、14～15ページのメニューリストを参照してください。
※ 関連する制御方法については、添付の「AS1200B DMXチャンネル表」を参照してください。

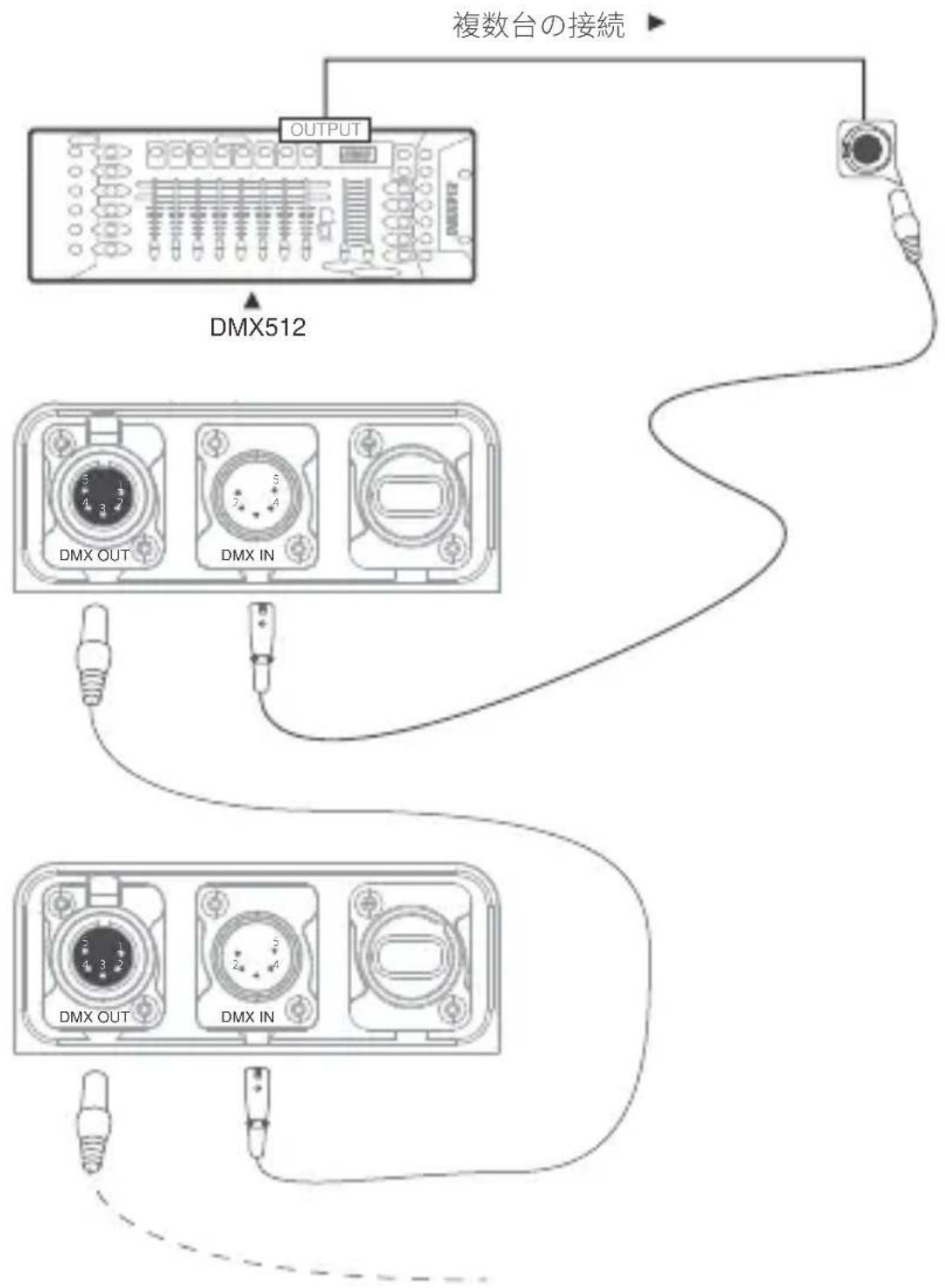

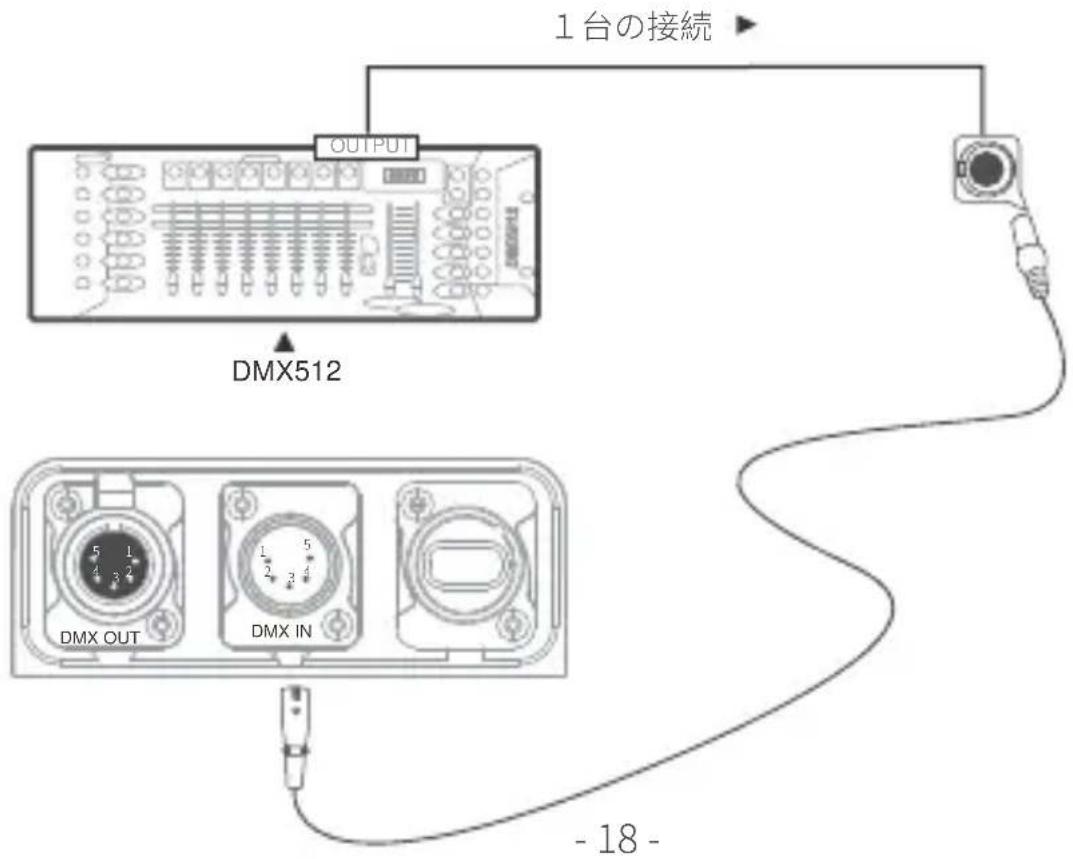

DMX接続図
- エラーメッセージ
 過電圧保護HVP |  低電圧保護LVP |
 過熱保護 |
製品仕様
| モデル | AS1200B |
| 入力 | AC 100-240V/50~60 Hz, 6-15.5A DC 48V/30A |
| 入力電力 | スマートモード: 1440W、高速モード: 1440W 中速モード: 860W、サイレントモード: 430V |
| 1200W出力電力 | |
| ≥95CRI | |
| ≥97TLCI | |
| 94CQS | |
| 73SSI(D56) | |
| 85SSI(D32) | |
| 102TM-30 Rg (平均) | |
| TM-30 Rf (平均) | 95 |
| 動作温度 | -20°C~40°C |
| 制御方法 | コントロールパネル、アプリ、5ピンDMX/RDMArt-Netプロトコル用イーサネットポート、LumenRadioCRMX |
| 制御距離(Bluetooth) | ≤80m |
| リモコン制御距離(LumenRadio) | ≤100m |
| ファームウェアアップグレード | USB1.1,OTA |
| 冷却方法 | アクティブ冷却 |
| 防水性能 | IP55 |
| アクセサリーマウント | Bowensマウント |
| 接続ケーブル | 5ピン防水ケーブル(5m) |
| 電源ケーブル | Neutrik powerCON電源ケーブル(5m) |
| CCT/SOURCE/FX照明モード | |
| 明るさ範囲 | 0~100 |
| 色温度範囲 | 2700K~6500K |
| GM範囲 | -50~50 |
| 照明効果 | 12 |
| 光源 | 11 |
| リニア/S/指数関数/対数関数調光カーフ | |
| 寸法 | ライト本体(Uブラケットなし):276×389×295 |
| ライト本体(Uブラケットあり):455×389×610 | |
| コントローラー:215×158×386mm | |
| 重量 | ライト本体(Uブラケットあり):15.1kg |
| コントローラー:7.2kg |
製品仕様
JP
照度:
| 色温度 距離 光源(裸) リフレクター付き | |||
| 2700 | 3M 5000 Lx 31900 Lx | ||
| 5M 1910 Lx 11100 Lx | |||
| 3200 | 3M | 5100 Lx 32400 Lx | |
| 5M | 1960 Lx 11400 Lx | ||
| 4400 | 3M | 5500 Lx 35000 Lx | |
| 5M | 2120 Lx 12400 Lx | ||
| 5600 | 3M | 5920 Lx 37800 Lx | |
| 5M | 2280 Lx 13300 Lx | ||
| 6500 | 3M | 6220 Lx 39800 Lx | |
| 5M | 2400 Lx 14000 Lx | ||
注意事項
- 本製品を地面に落としたり、硬いものにぶつけたり、強い衝撃を与えたりしないでください。
- 使用中にライトを直視しないでください。光る部分を見続けると、目が疲れて、目の健康を損なう場合があります。
- 可燃性、爆発性の物の近くに製品を置かないでください。
- 雨や湿気の多い場所で使用しないでください。
- ご使用にならない時に本製品の電源を切ってください
- 長期間ご使用にならない場合は、換気の良い乾燥した環境、熱源や磁界から遠く離れた場所に保管してください。
ファームウェア アップ デ
JP
1. 要件
① USBメモリは USB 1.1 のみ対応
② USBメモリのフォーマットは FAT32 / FAT のみ
③ 32GBを超える容量のUSBメモリは非対応
④ ファームウェアファイル名は AS1200B にすること
2. アップデート手順
① 公式サイトからダウンロードしたファイルをすべてUSBメモリに解凍する、（※フォルダごとコピーせず、フォルダ内のファイルをUSBメモリに直接入れること）；

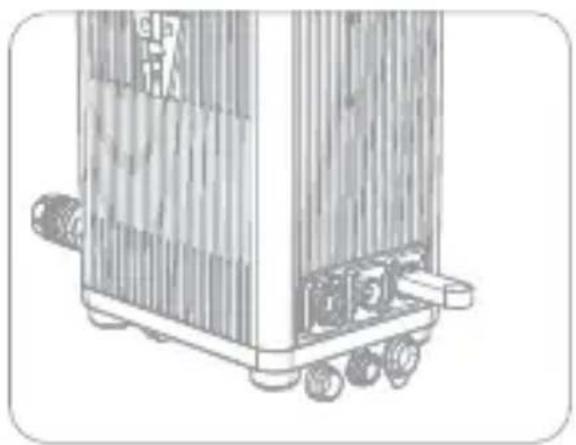

②USBメモリをデバイスに挿入する;

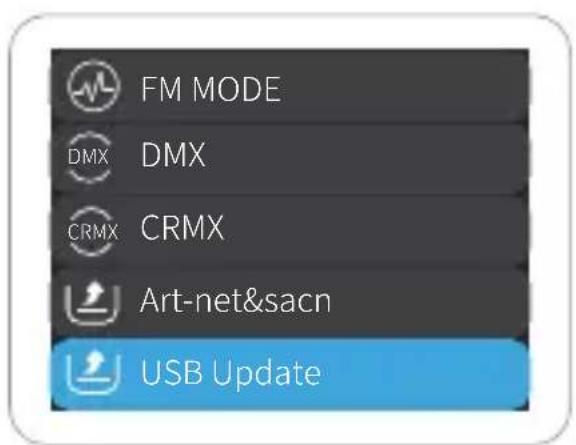

③ MENUボタンを短く押してメニューを開き、
ファームウェア アップ デ
JP

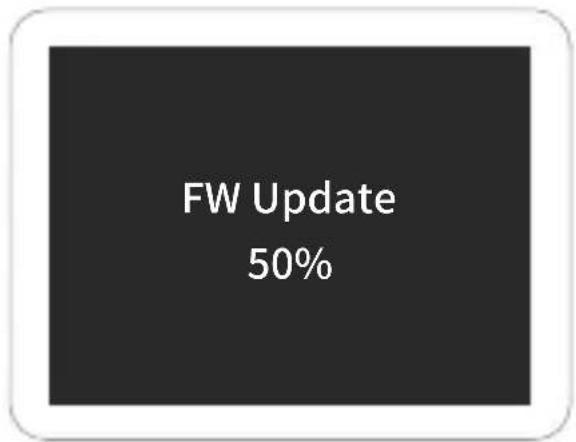

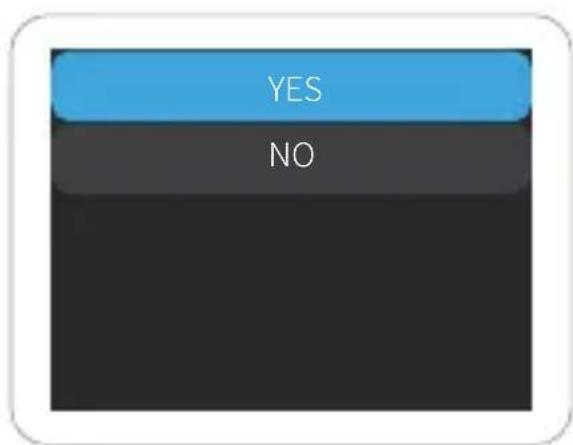

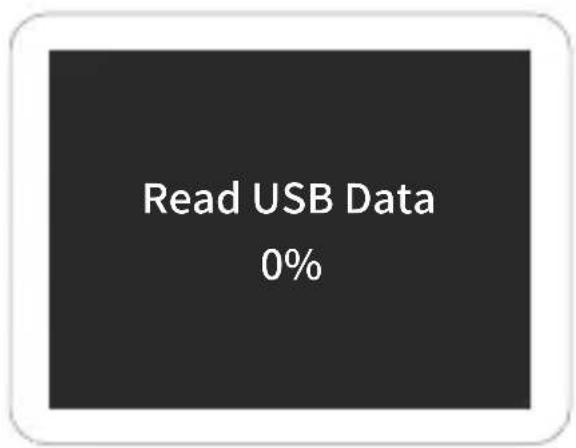

④ アップデート画面に入り、
⑤ ファームウェアを更新、画面に
⑥ アップデートが完了すると自動で再起動、スタジオモードがオンの場合：自動で電源オン、スタジオモードがオフの場合：自動で電源オフ、画面が消灯。
