ARMSTS - オフィス StarTech.com - 無料のユーザーマニュアル

製品タイプ	デスク用モニターアーム
ブランド	StarTech.com
モデル	ARMSTS
VESA対応	75x75mmおよび100x100mm
最大耐荷重	8kg
素材	スチールとアルミニウム
寸法 (幅x奥行x高さ)	520x120x650mm
正味重量	3.2kg
調整機構	ガススプリングアーム
高さ調整範囲	300mm
回転	360°
傾き	-45°〜+45°
ピボット	180°
取り付け方法	クランプ式またはグロメット式
ケーブル管理	カバー付き内蔵
電源	不要（メカニカル）
お手入れとクリーニング	柔らかい布で軽くぬらして拭いてください。研磨剤入りの製品は使用しないでください。
安全注意	最大耐荷重を超えないでください。使用前に取り付けを確認してください。子供の手の届かないところに保管してください。
交換部品と修理可能性	ネジとVESAプレートはオンラインで入手可能。アームはユーザーによる修理はできません。
保証	5年

よくある質問 - ARMSTS StarTech.com

StarTech.com ARMSTS モニターアームの最大耐荷重はどのくらいですか？

このアームは最大8kgまで対応します。モニターがこの制限を超えないようにしてください。

モニターのVESA規格が異なりますが、互換性はありますか？

ARMSTSはVESA 75x75mmと100x100mmに対応しています。モニター背面の穴を確認してください。

デスクへの取り付け方法は？

取り付け方法は2通りあります。クランプ式（デスクの端）またはグロメット式（デスクの穴）です。付属の取り付けガイドに従ってください。

モニターを縦向きに回転できますか？

はい、このアームは360°回転と180°ピボットに対応しており、縦向きにもできます。

ケーブルをすっきりさせるにはどうすればいいですか？

このアームには、アームに沿ってケーブルを隠すカバー付きのケーブル管理システムが内蔵されています。

アームは傾けられますか？

はい、傾きは-45°〜+45°で、視認性を最適化します。

必要なデスクのタイプは？

クランプ式の場合は厚さ10〜50mmのデスク、グロメット式の場合は少なくとも10mmの厚さが必要です。

アームを傷めずに掃除する方法は？

柔らかい布を軽く湿らせて拭いてください。表面を傷つける可能性のある化学薬品や研磨剤は避けてください。

保証はありますか？

はい、StarTech.comはこのモデルに5年保証を提供しています。購入証明書をお持ちください。

交換部品は購入できますか？

はい、ネジやVESAプレートなどの交換部品はStarTech.comのサイトで入手できます。アーム本体はユーザーによる修理はできません。

使用説明書 ARMSTS StarTech.com

*実際の製品は写真と異なる場合があります。

本製品の最新情報、技術仕様、サポートについては、www.startech.com/ARMSTSをご覧ください。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、その法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

製品図....1

外形寸法 2

はじめに 3

パッケージ内容....3

ワークステーションの組み立て……5

空気圧アームをワークステーションに取り付ける 5

キーボードトレイ裏当てを取付支柱に取り付ける 6

空気圧アームを取付支柱に取り付ける 7

バックプレートをキーボードトレイに取り付ける......8

キーボードトレイを取付支柱に取り付ける 9

圧力パッドをベースに貼り付ける 10

ベースを取り付ける....11

ARMSTSを座位または立位にする…… 12

モニタスタンドを取り付ける…… 13

重量制限 14

技術サポート 15

保証に関する情報 15

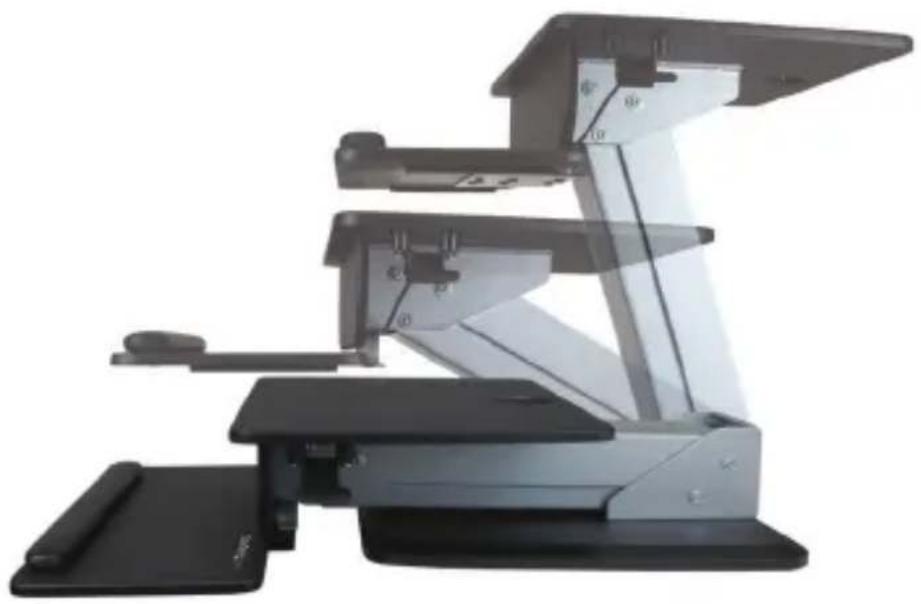

製品図

ワークステーション キーボードトレイ裏当て 空気圧アームペダル キーボードトレイ 空気圧アーム ベース

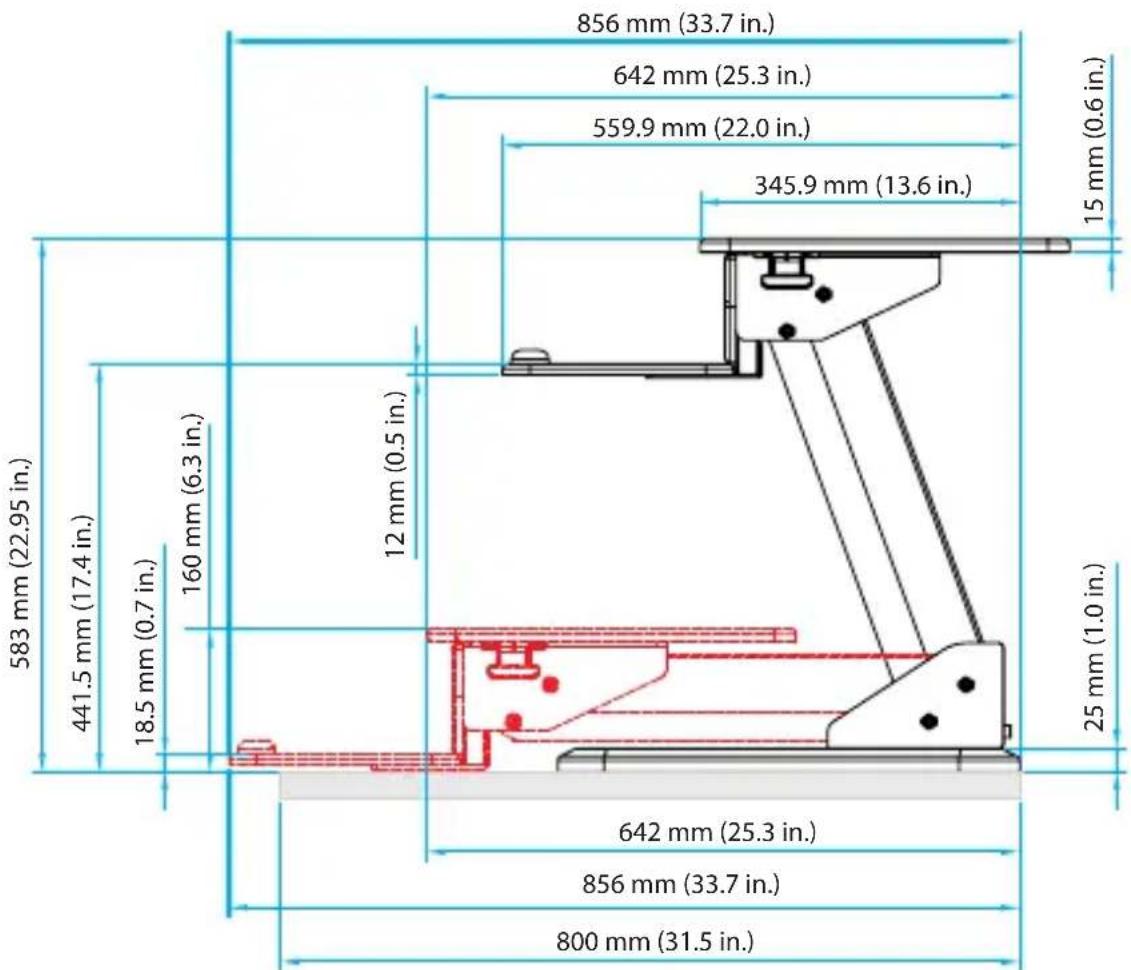

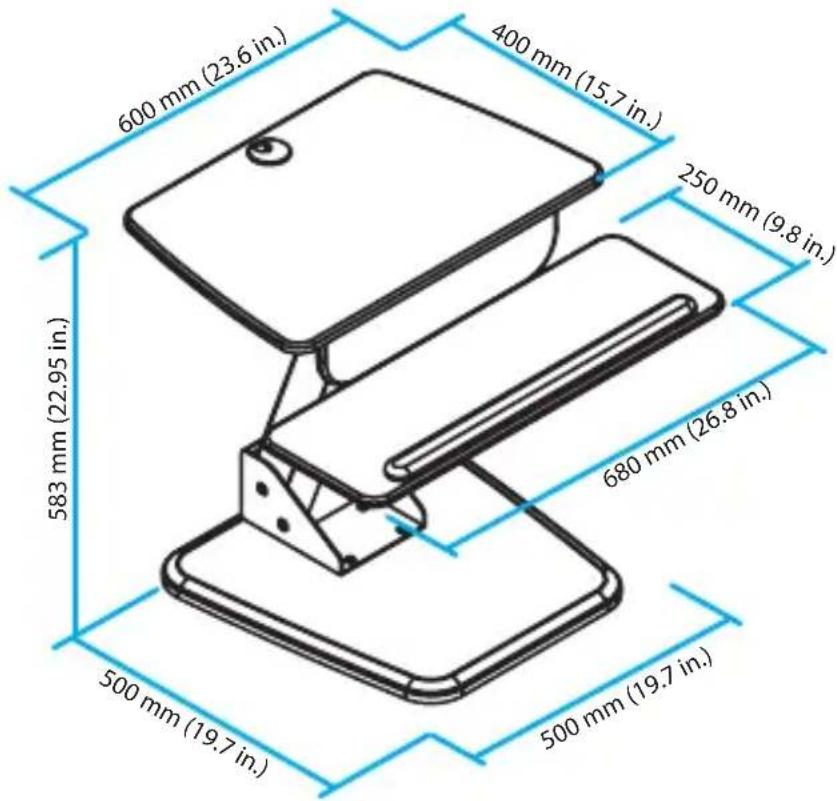

外形寸法

600 mm (23.6 in.) 400 mm (15.7 in.) 250 mm (9.8 in.) 680 mm (26.8 in.) 583 mm (22.95 in.) 500 mm (19.7 in.) 500 mm (19.7 in.)

ARMSTSを利用すれば、お使いのワークステーションを座った姿勢でも立った姿勢でも作業できる空間に変えることができます。座位と立位を素早く切り替えることのできる高さ調節機能付きARMSTSは、エルゴノミクスを考慮した作業空間にはなくてはならない要素です。

パッケージ内容

1空気圧アーム数量:1	2キーボードトレイ数量:1	3バックプレート(キーボードトレイ)数量:1	4キーボードトレイ裏当て数量:1
5ワークステーション数量:1	6ベース数量:1	7取付支柱数量:1	8小型圧力パッド(キーボードトレイ)数量:2
9循環圧力パッド数量:4 クランププレート数量:1	10	11プラスチック製間隔ワッシャ数量:2	●M6*95 六角レンチ数量:1

13

M4*55 六角レンチ 数量:1

14

M6*8 ネジ 数量:2

15

M6*12 ネジ 数 量:1 4

●

M6*25 ネジ 数 量:4

17

M6*35 ネジ 数 量:2

18

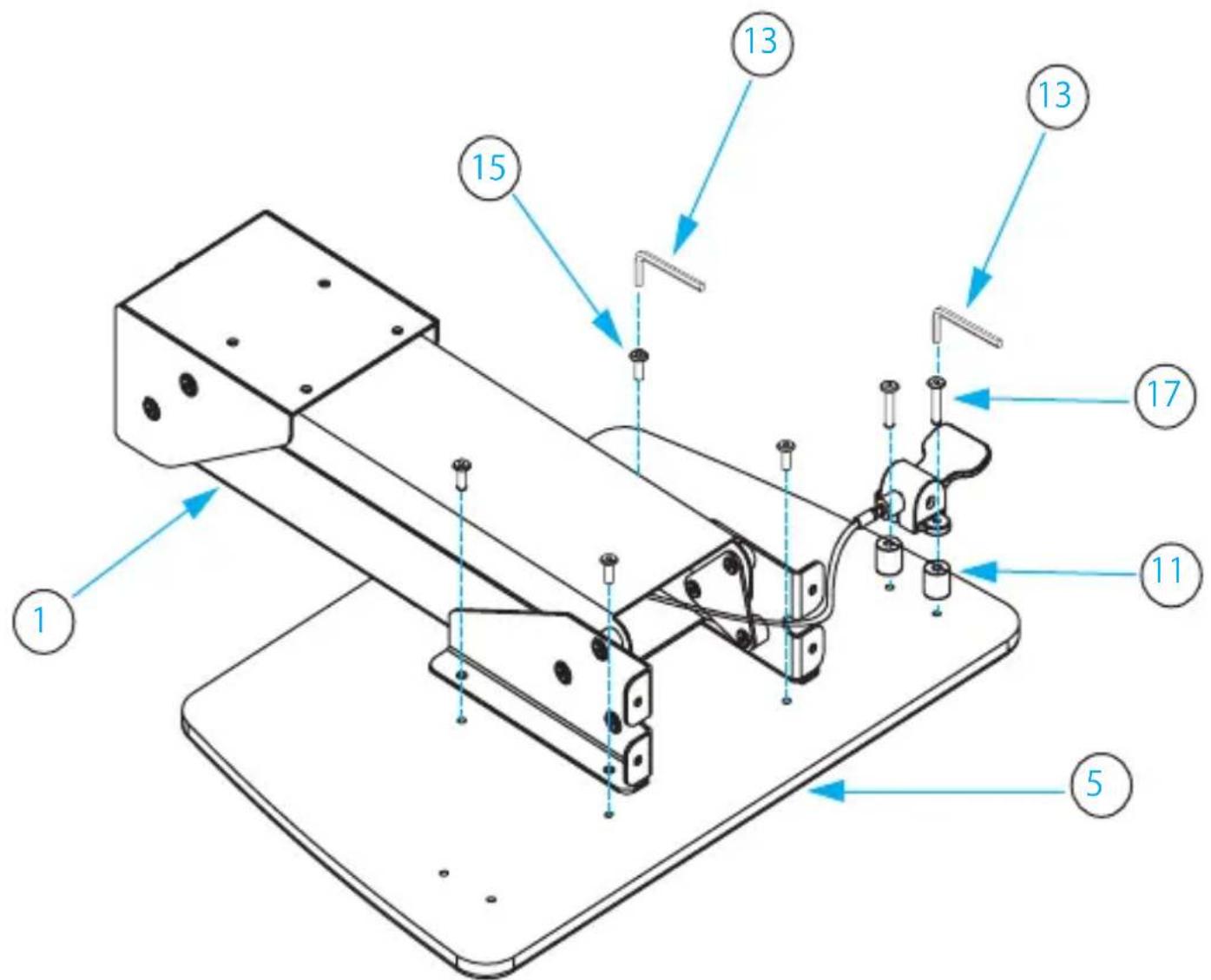

空気圧アームをワークステーションに取り付ける

1. 空気圧アーム(1)用ブラケット(x2)の2つの穴をワークステーション(5)の4つの穴に合わせます。
2. M4*55 六角レンチ(13)でM6*12 ネジ(15)4本を空気圧アーム(1)用ブラケット(x2)の側面の2つの穴に通します。
3. 六角レンチを時計回りに回してネジを締めます。
4. M4*55 六角レンチ(13)でM6*35 ネジ(17)2本を空気圧アームペダルの穴とプラスチック製間隔ワッシャ(11)、そしてワークステーション(5)に通します。
5. 六角レンチを時計回りに回してネジを締めます。

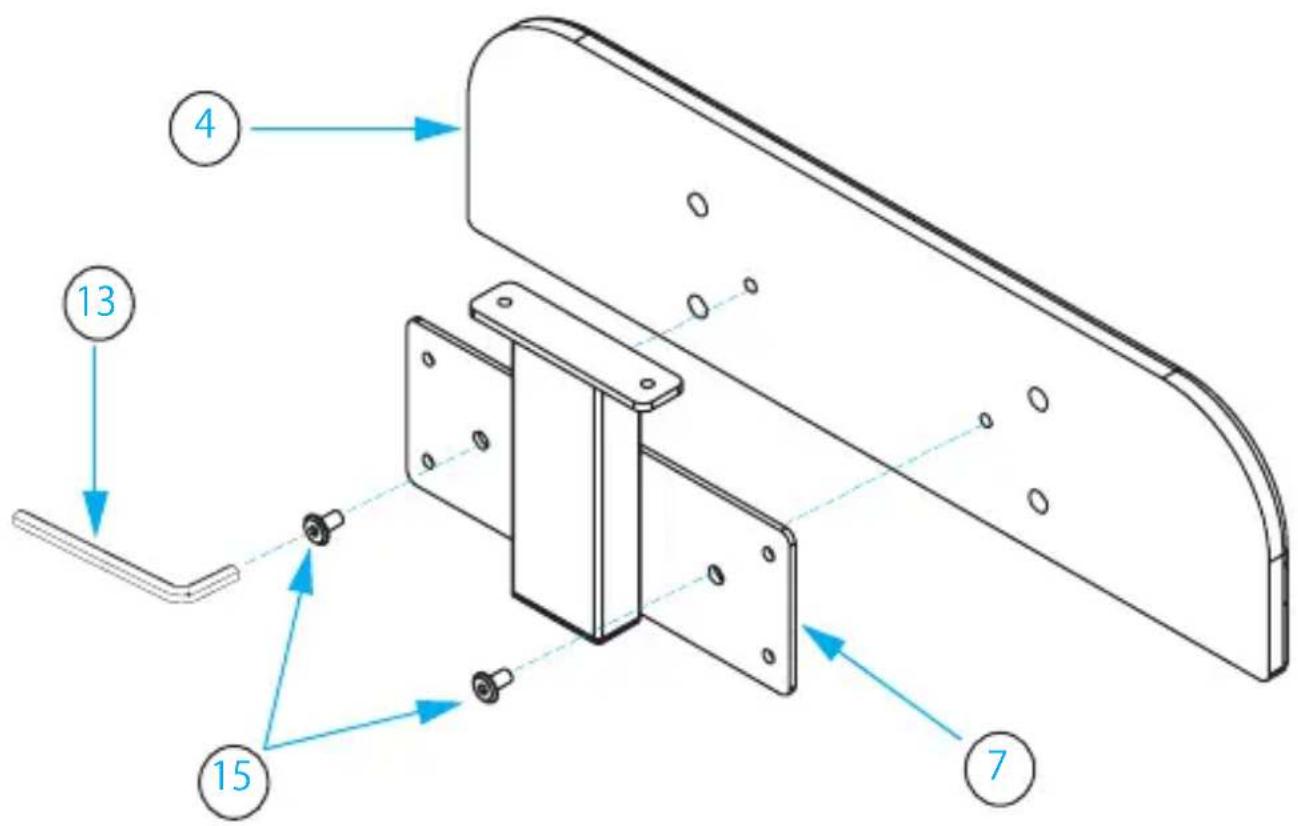

キーボードトレイ裏当てを取付支柱に取り付ける

1. 取付支柱(7)の両側の穴それぞれをキーボードトレイ裏当て(4)の対応する穴に合わせます。

2. M4*55 六角レンチ(13)でM6*12 ネジ(15)2本を取付支柱(7)とキーボードトレイ裏当て(4)に通します。

3. 六角レンチを時 計 回りに回してネジを締めます。

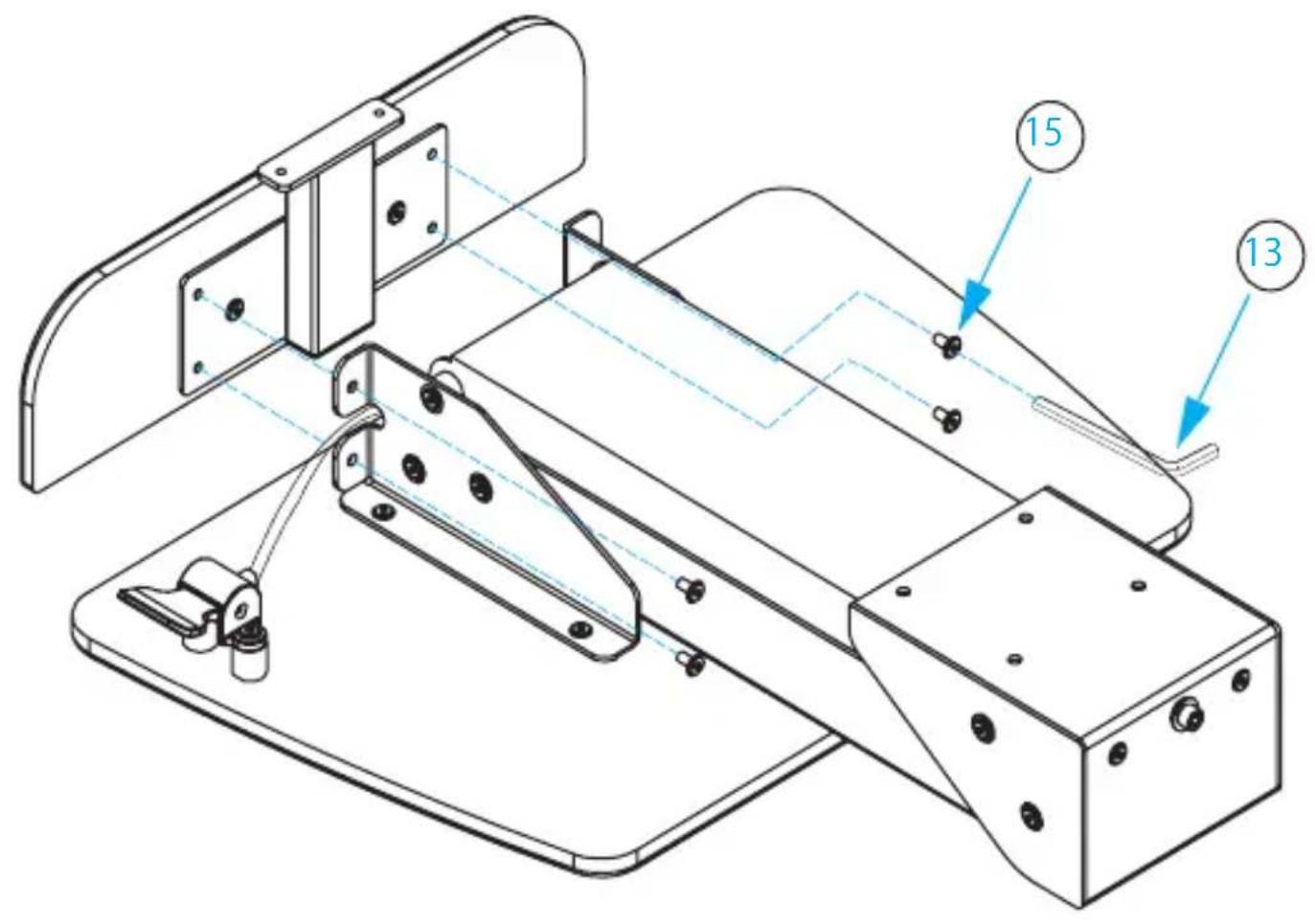

1. 空気圧アーム(1)用ブラケット(x2)の2つの穴を取付支柱(7)の4つの穴に合わせます。
2. M4*55 六角レンチ(13)でM6*12 ネジ(15)4本を空気圧アーム(1)と取付支柱(7)に通します。
3. 六角レンチを時 計回りに回してネジを締めます。

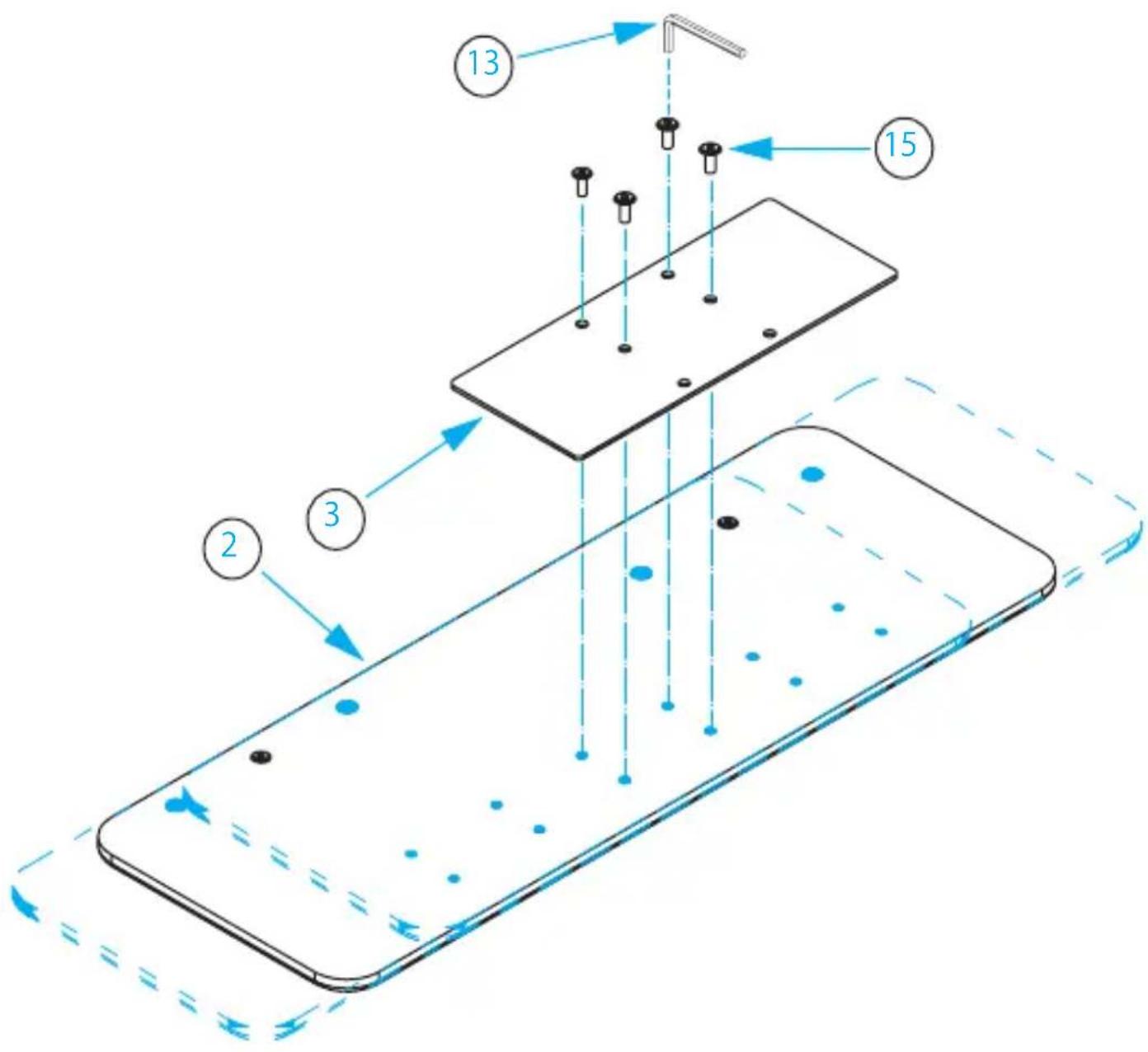

バックプレートをキーボードトレイに取り付ける

1. バックプレート(3)の上側4つの穴をキーボードトレイ(2)の4つの穴に合わせます。バックプレートの下側2つの穴がキーボードトレイの端から突き出た状態になります。バックプレートは好みに合わせてキーボードトレイの中央、または左側が右側にずらした状態で取り付けることができます。
2. M4*55 六角レンチ(13)でM6*12 ネジ(15)4本をバックプレート(3)とキーボード トレイ(2)に通します。
3. 六角レンチを時計 回りに回してネジを締めます。

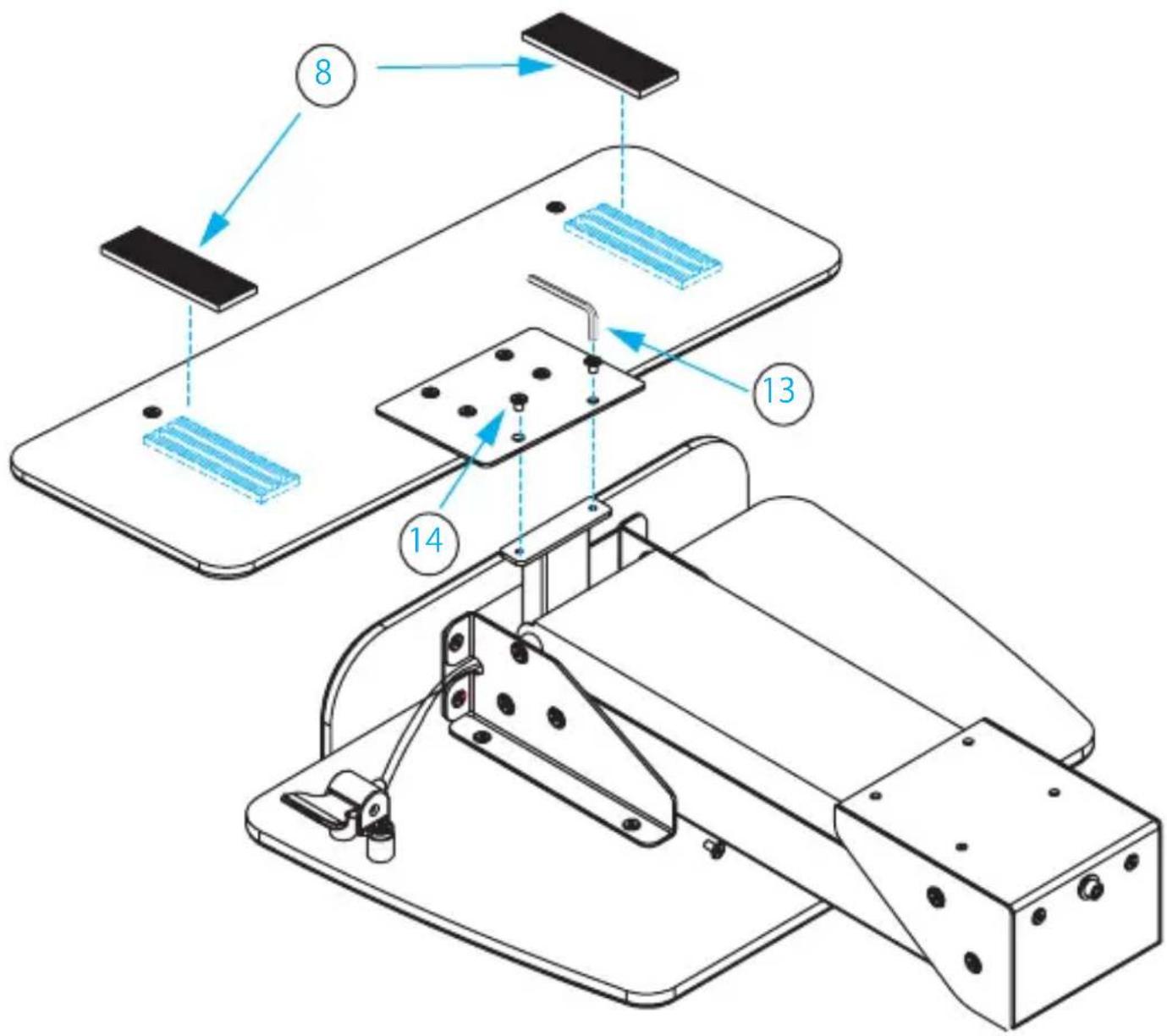

1. 小型圧力パッド(8)をキーボードトレイ(2)の裏側に貼り付けます。貼り付け位置は図を参照してください。

2. M4*55 六角レンチ(13)でM6*8 ネジ(14)2本をキーボードトレイ(2)と取付支柱(7)の2つの穴に通します。

3. 六角レンチを時計 回りに 回してネジを締めます。

1. 空気圧アームペダルを押して空気圧アームを伸ばします。
2. 循環圧力パッド(9)をベース(6)の裏側に貼り付けます。貼り付け位置は図を参照してください。

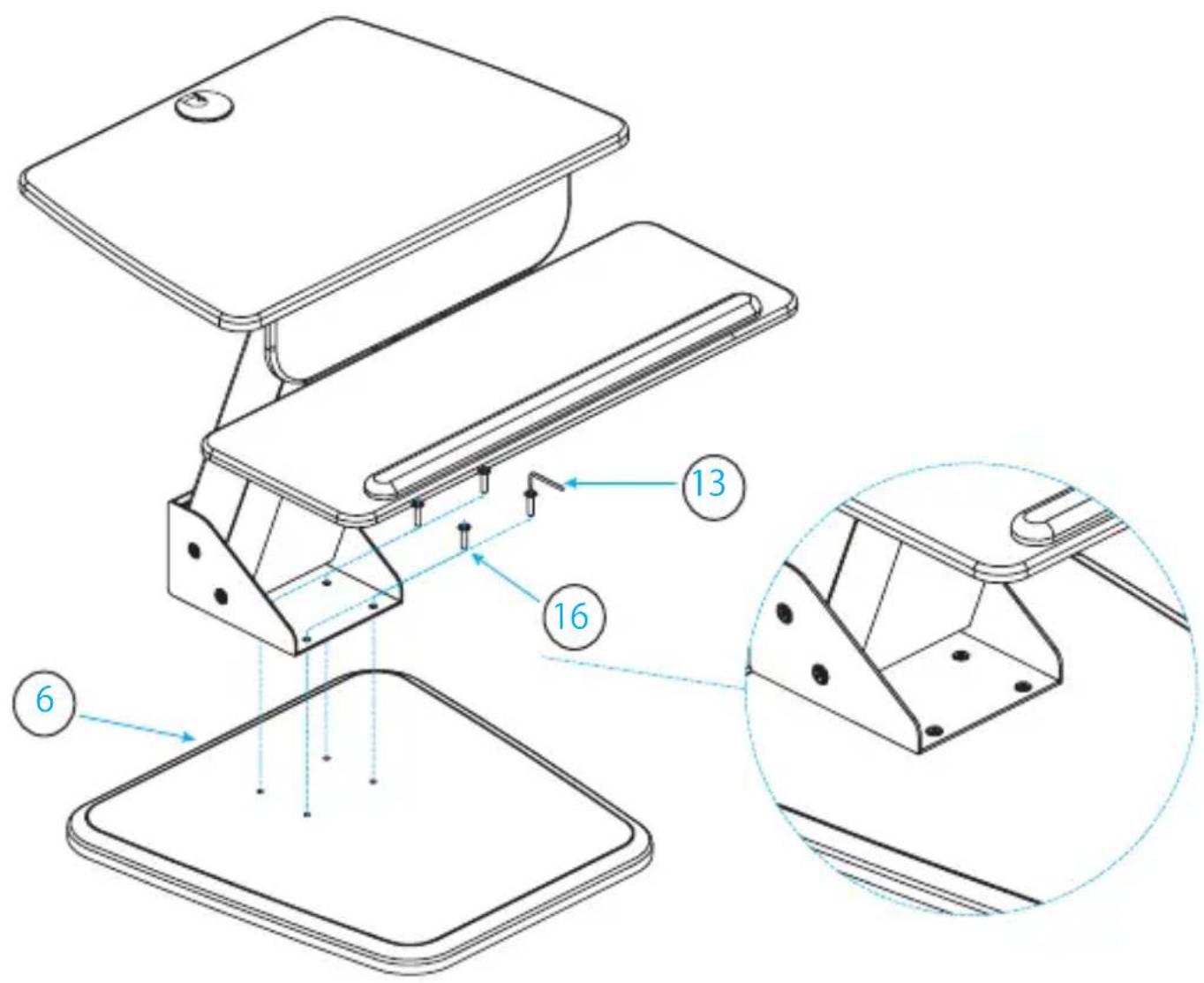

1. 組み立てた空気圧アームを裏返し、空気圧アーム(1)の4つの穴をベースの(6)の4つの穴に合わせます。
2. M4*55 六角レンチ(13)でM6*25 ネジ(16)4本を空気圧アーム(1)とベース(6)の穴に通します。
3. 六角レンチを時計回りに回してネジを締めます。

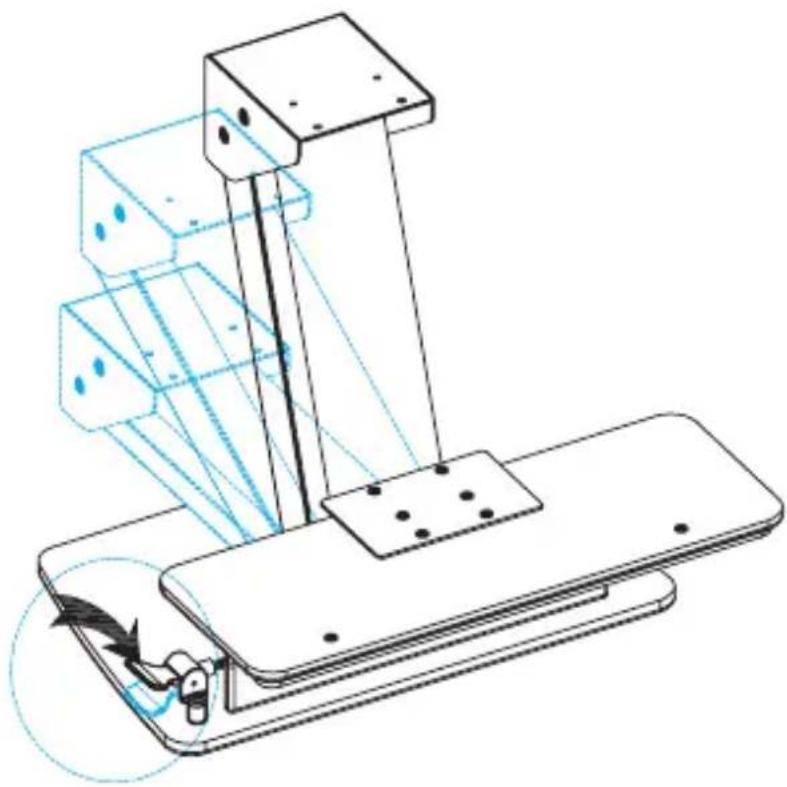

1. ARMSTSを座位または立位にするには、空気圧アームのペダルを押します。

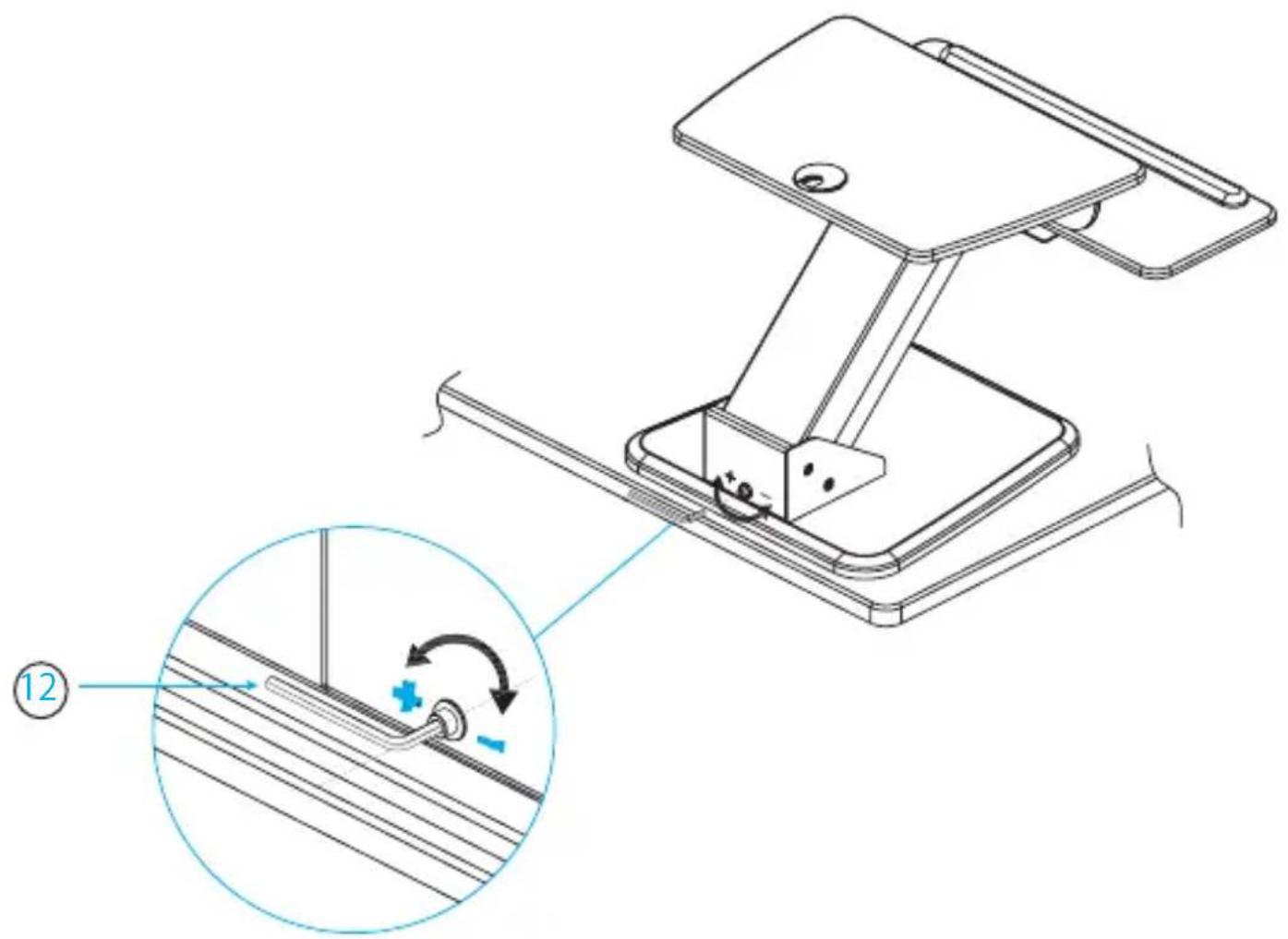

2. 張力を調節するには、アームを45度の位置に合わせてから以下の作業のいずれかを行います。

3. モニタの重さでワークステーションを持ち上げるのが難しい場合は、M6*95六角レンチ(12)で空気圧アーム(1)の後ろ側のネジを反時計回りに回します。

4. ワークステーションが下に下がりやすい場合は、M6*95 六角レンチ（12）で空気圧アーム（1）の後ろ側のネジを反時計回りに回します。
5. ワークステーションが下に下がりにくい場合は、M6*95 六角レンチ(12)で空気圧アーム(1)の後ろ側のネジを時計回りに回します。

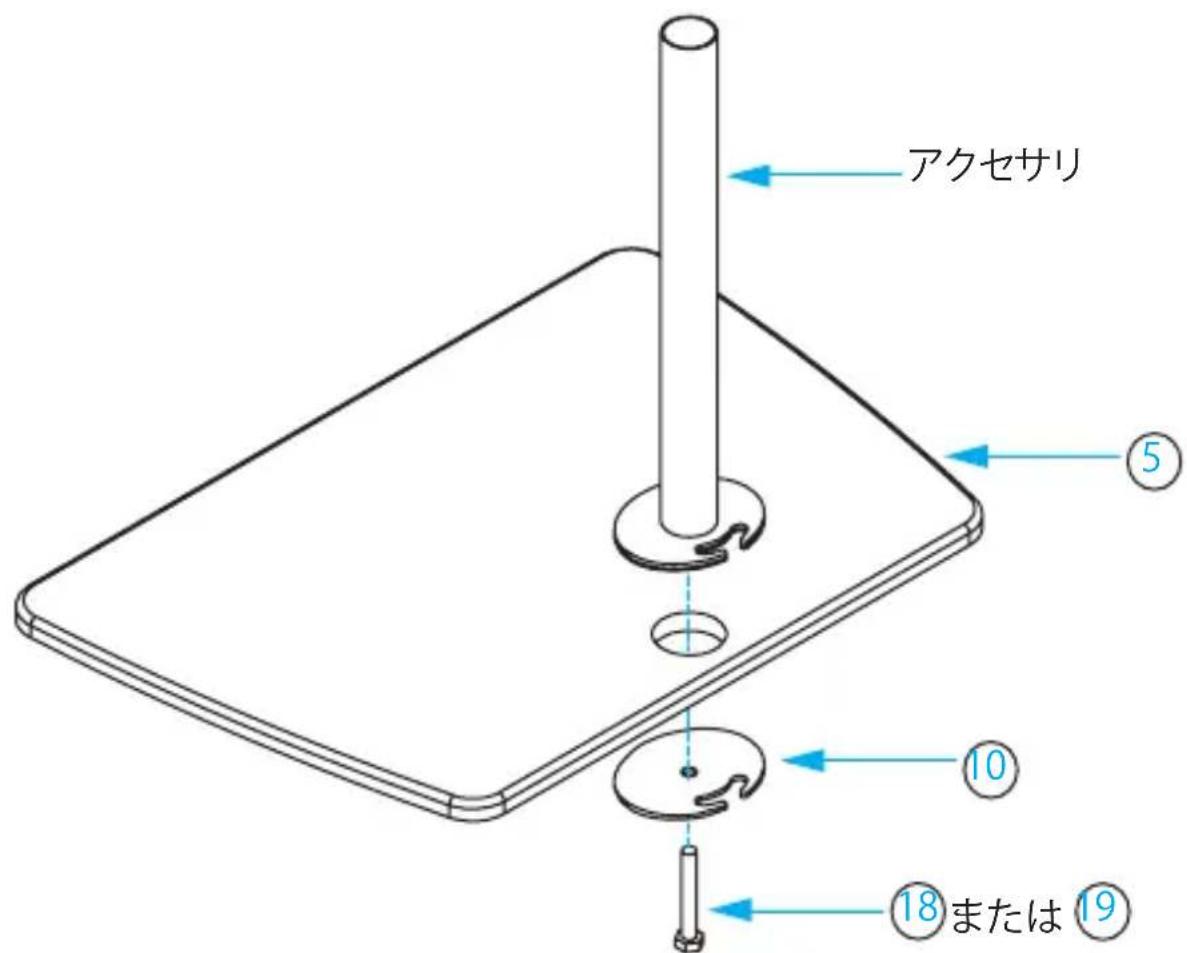

StarTech.comはARMSTSと一緒に使えるアクセサリをオプションで販売しています。例) ARMDUAL、ARMSLIM、またはARMPIVOT。以下の手順に従ってオプションのアクセサリを取り付けてください。

1. アクセサリがデスク取付用になっている場合は、グロメット取付用に再構成する必要があります。詳しい方法は製品の説明書を確認してください。
2. アクセサリをARMSTSワークステーション（5）のグロメットの上に配置します。
3. モニタスタンド支柱のサイズによって、M10*50 ボルト (18) か#3/8 - 16 x 50 mm ボルト (19) をクランププレート (10) に通します。
4. アクセサリを直立させ、ボルトをグロメットとアクセサリに通します。
5. ボルトを時 計回りに回して締めます。

警告!デュアルアームモニタスタンドをARMSTSと一緒に使用する場合は、モニタがトッププレートの端を超えないように気を付けてください。製品耐荷重を超える場合や、モニタがデスク表面からはみ出る場合、転倒の危険があります。デュアルアームニタはARMSTSを下げた状態で取り付け、重さが均等にかかっていること、調節可能デスク表面の端からモニタがはみ出ていないことを確認してください。

アクセサリ ⑤ ⑩ ⑱または ⑲

ユーザマニュアル

重量制限

警告!ARMSTSの耐荷重は26.4ポンド（12キログラム）です。モニタとキーボードの計重量がこの耐荷重を超えないようにしてください。キーボードトレイの耐荷重は10ポンド（4.5キログラム）です。

技術サポート

StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。 当社では、お客様をサポートするためにオンライン工具、マニュアル、ダウンロード能資料をご用意しています。

ドライバやソフトウェアに関する最新情報はwww.startech.com/downloadsでご確認ください

保証に関する情報

本製品は2年間保証が付いています。

StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中、これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代と人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。
