| 製品タイプ | 調節可能キーボードトレイ |
| ブランド | StarTech.com |
| モデル | KBTRAYADJ2 |
| 最大耐荷重 | 2 kg（4.4 lb） |
| 用途 | 屋内専用 |
| 高さ調節 | はい、バネ機構による調節 |
| 主要素材 | スチール、プラスチック |
| 組立必要 | はい、2人での組立が必要 |
| 必要な工具 | ドライバー（付属せず） |
| 互換性 | 標準的な支柱付きデスク |
| キャスター | はい、ストッパー付き |
| トレイ寸法 | 約60×20cm（推定） |
| 製品重量 | 約4.5 kg（推定） |
| お手入れ | 柔らかい乾いた布で拭く |
| 安全 | 過負荷禁止；子供の手の届かない場所に保管；ステップ4の前にハンドルを操作しないこと |
| 修理可能性 | メーカーから交換部品入手可能 |
| 保証 | StarTech.com限定保証（ウェブサイト参照） |
よくある質問 - KBTRAYADJ2 StarTech.com
ユーザーの質問 KBTRAYADJ2 StarTech.com
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード オフィス 無料でPDF形式で！マニュアルを見つける KBTRAYADJ2 - StarTech.com 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 KBTRAYADJ2 ブランド StarTech.com.
使用説明書 KBTRAYADJ2 StarTech.com

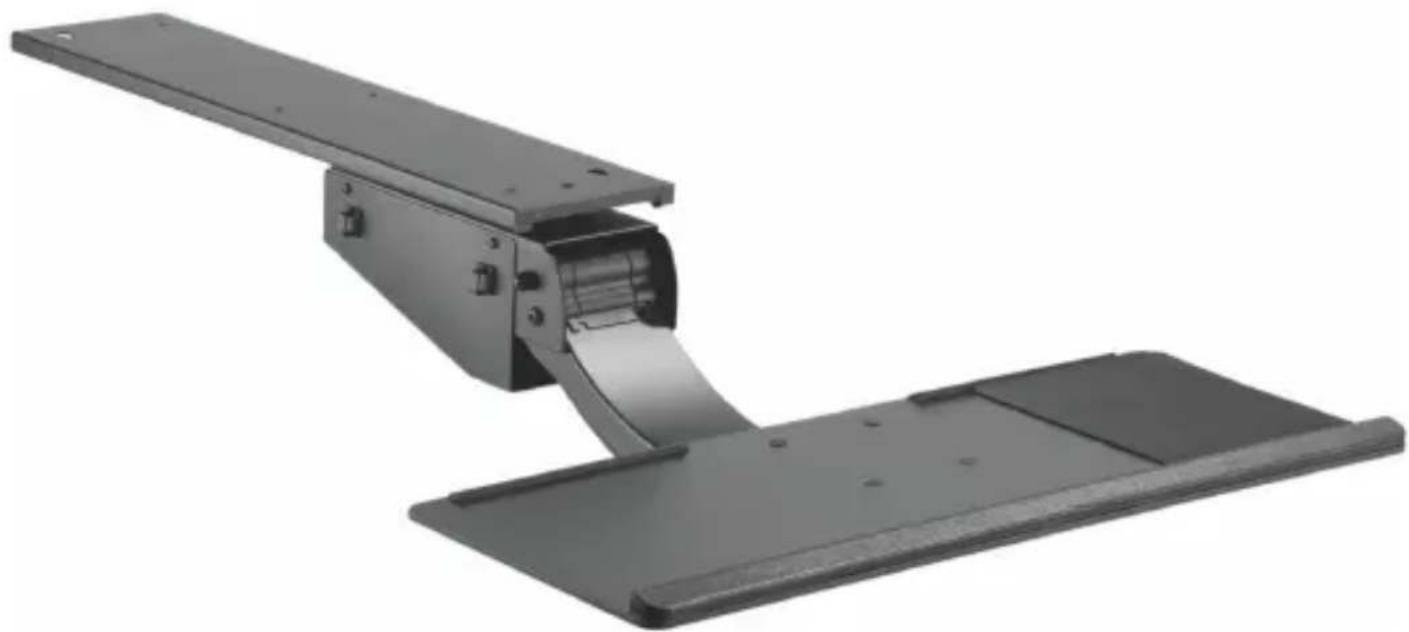

マウスパッド付き スライド式キーボードトレイ
実際の製品は写真と異なることがあります。
取扱説明書
製品番号：KBTRAYADJ2
最新の情報と仕様については、www.startech.com/KBTRAYADJ2をご覧ください。
コンプライアンスについて
商標、登録商標、その他の保護された名称とシンボル使用
このマニュアルでは、StarTech.comとは一切関係のないサードパーティ企業の商標、登録商標、およびその他の保護された名称や記号を参照している場合があります。これらの参照は、説明のみを目的としており、StarTech.comによる製品またはサービスの推奨、あるいは該当するサードパーティ企業による本マニュアルが適用される製品の推奨を意味するものではありません。本書の本文中での直接的な認知にかかわらず、StarTech.comは、本マニュアルおよび関連文書に含まれるすべての商標、登録商標、サービスマーク、およびその他の保護された名前および記号がそれぞれの保有者の所有物であることをここに認めます。
PHILLIPS®は、米国Phillips Screw Companyの米国およびその他の国における登録商標です。
安全性について
安全对策
- 製品の設置やマウントは、使用地域の安全ガイドラインおよび建築基準に従い、有資格の専門業者が行うようにしてください。
Safety Measures
- 必ず取扱説明書に従って本製品の組み立てを行って下さい。
- 最初に取扱説明書を最後まで読み、本製品の組み立て方をすべて理解してから組み立て作業を始めて下さい。
- 本製品で定められた最大積載重量を超えないようにして下さい。最大積載重量をオーバーした場合、怪我をする恐れや器物破損の恐れがあります。
- キーボードトレイの耐荷重:2kg
- 本製品に小さなお子様が乗って遊ばないようにして下さい。お子様が使用する際には、適切な監視を怠らないようにして下さい。
- 本製品は、室内での使用を想定しています。戸外では使用しないで下さい。
- 本製品を組み立てる際、ネジを締めすぎないようにして下さい。ネジを締めているうちに手応えを感じたら、締めるのを止めてください。
- 本製品は、二人がかりでの組み立てを想定しています。手助けなしに単独で組み立てと設置を行わないで下さい。
- 本製品を調整する前に、装置が適切に固定されているか確認してください。
- 反動注意!本製品には、バネ機構が組み込まれています。作動レバーやハンドルから手を離すと、本体および積載機器が急激に動く可能性があります。操作説明をよく読み、注意事項を守ってください。レバーやハンドルを操作する前に、バネ機構の動きを理解し、常に注意を怠らないようにしてください。注意事項が守られない場合、物的損害や重大な人身事故を引き起こす可能性があります。
- 指挟み注意！可動コンポーネントに指を挟まなように注意してください。
Warning Statements
マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/sup
マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp
マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp
マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp
マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp
ガイドレール (A1) からネジ (A2)とガイドレールバンパー (A3) を除去......4
ガイドレール (A1) を設置面に固定....5
アーム (B)をガイドレール (A1) に装着....6
ガイドレールバンパー (A3) をネジ (A2) でガイドレール (A1) に固定......6
キーボードトレイ (C) をアーム (B) に、パドルをキーボードトレイ (C) に固定……7
ケーブル結束クリップ(D)とマウスパッドの装着....7
操作 8
キーボードトレイ部分 (C) (K) の高さとチルト調整....8

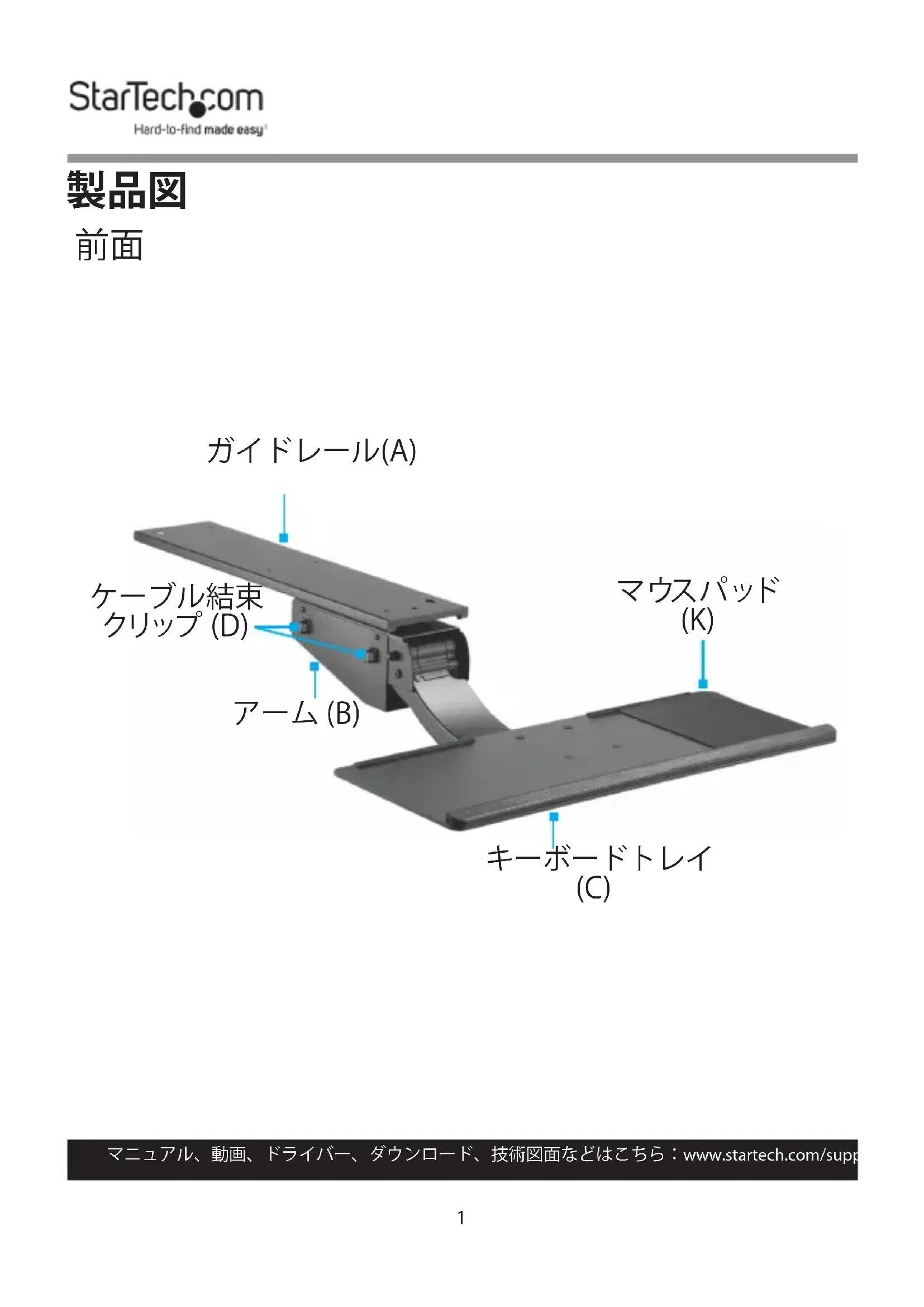

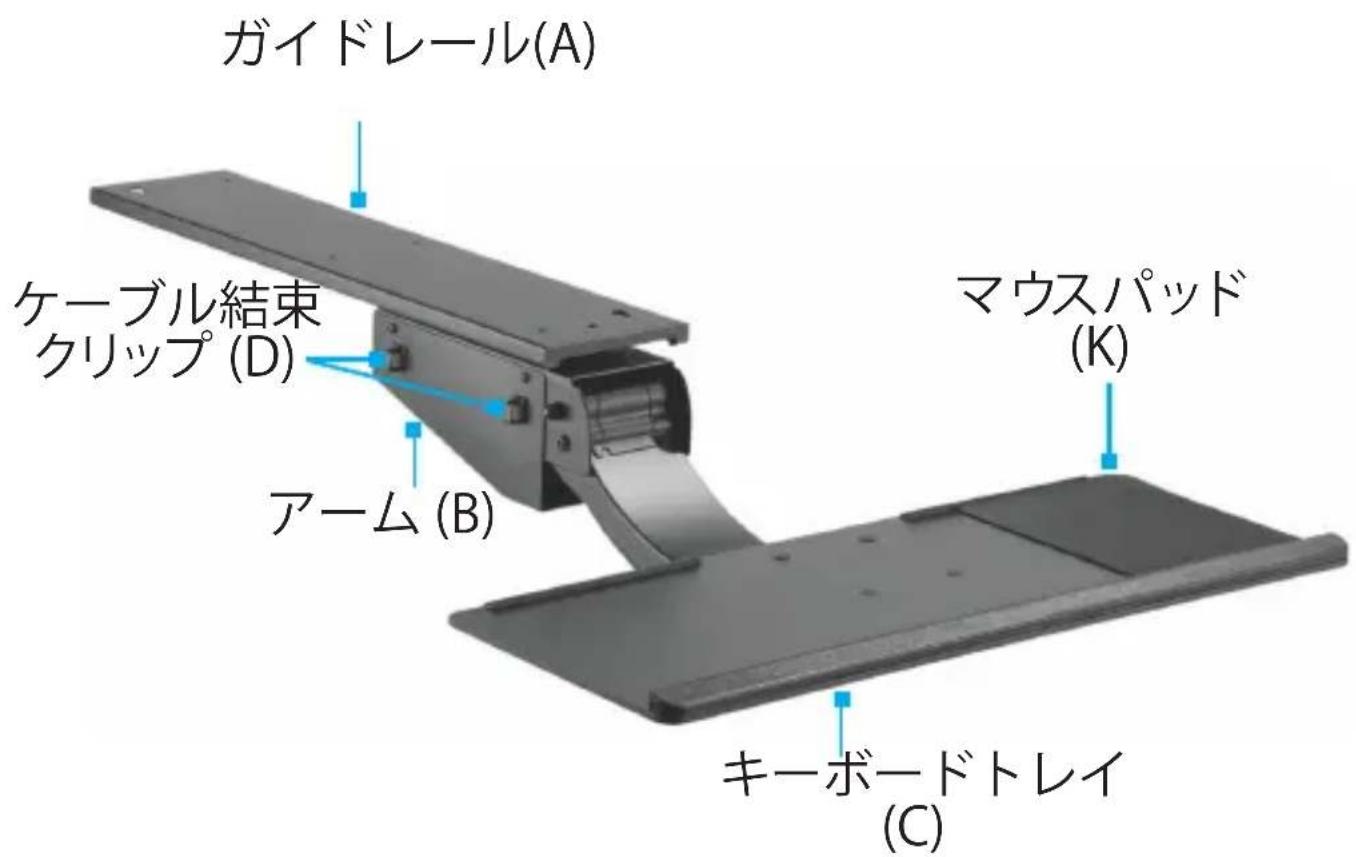

製品図
前面


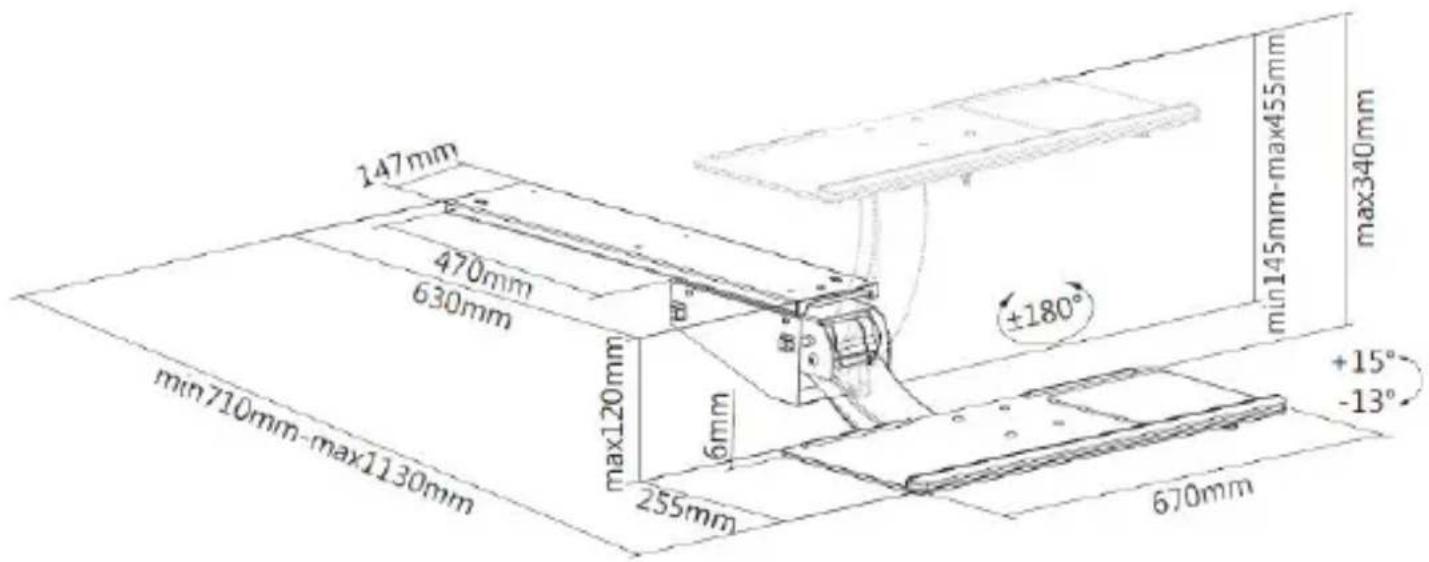

前面
最新の製品情報、技術仕様、マニュアル、適合宣言書については www.startech.com/KBTRAYADJ2 をご覧ください。
・プラスドライバー

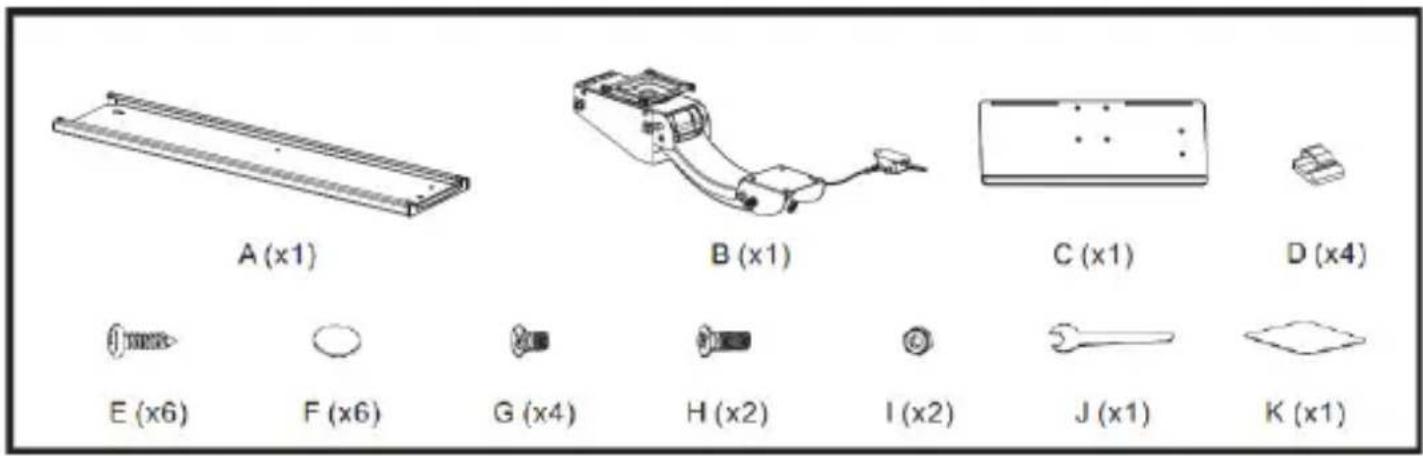

パッケージ内容
注意:以下の画像はNTS（縮尺なし）です。
- 粘着フォームパッド×1
・設置テンプレート x 1 - 取扱説明書 x 1
取り付け方法
反動注意！本製品には、バネ機構が組み込まれています。作動レバーやハンドルから手を離すと、本体および積載機器が急激に動く可能性があります。操作説明をよく読み、注意事項を守ってください。レバーやハンドルを操作する前に、バネ機構の動きを理解し、常に注意を怠らないようにしてください。注意事項が守られない場合、物的損害や重大な人身事故を引き起こす可能性があります。
警告!高さ調節レバー／ハンドルは、取り付けが完了するまで作動させないでください。
注意!ネジを締めすぎないようにしてください。
指挟み注意！キーボードトレイを動かす際には、機械コンポーネントの間に指を挟まないように注意してください。重大な人身事故につながる恐れがあります。

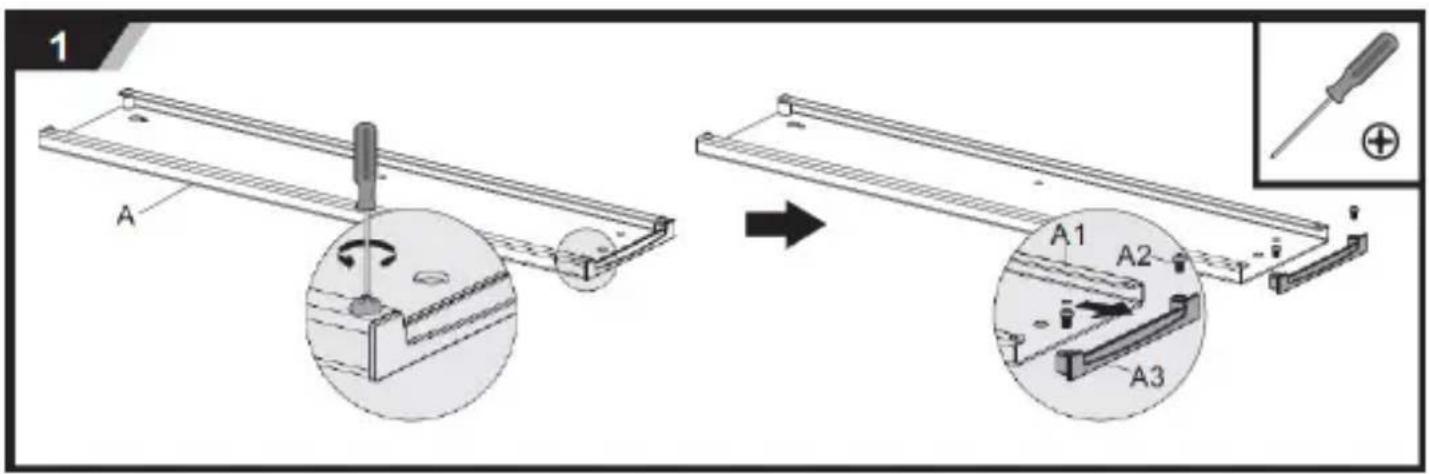

ガイドレール (A1) からネジ (A2)とガイドレールバン パー (A3) を除去
マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp

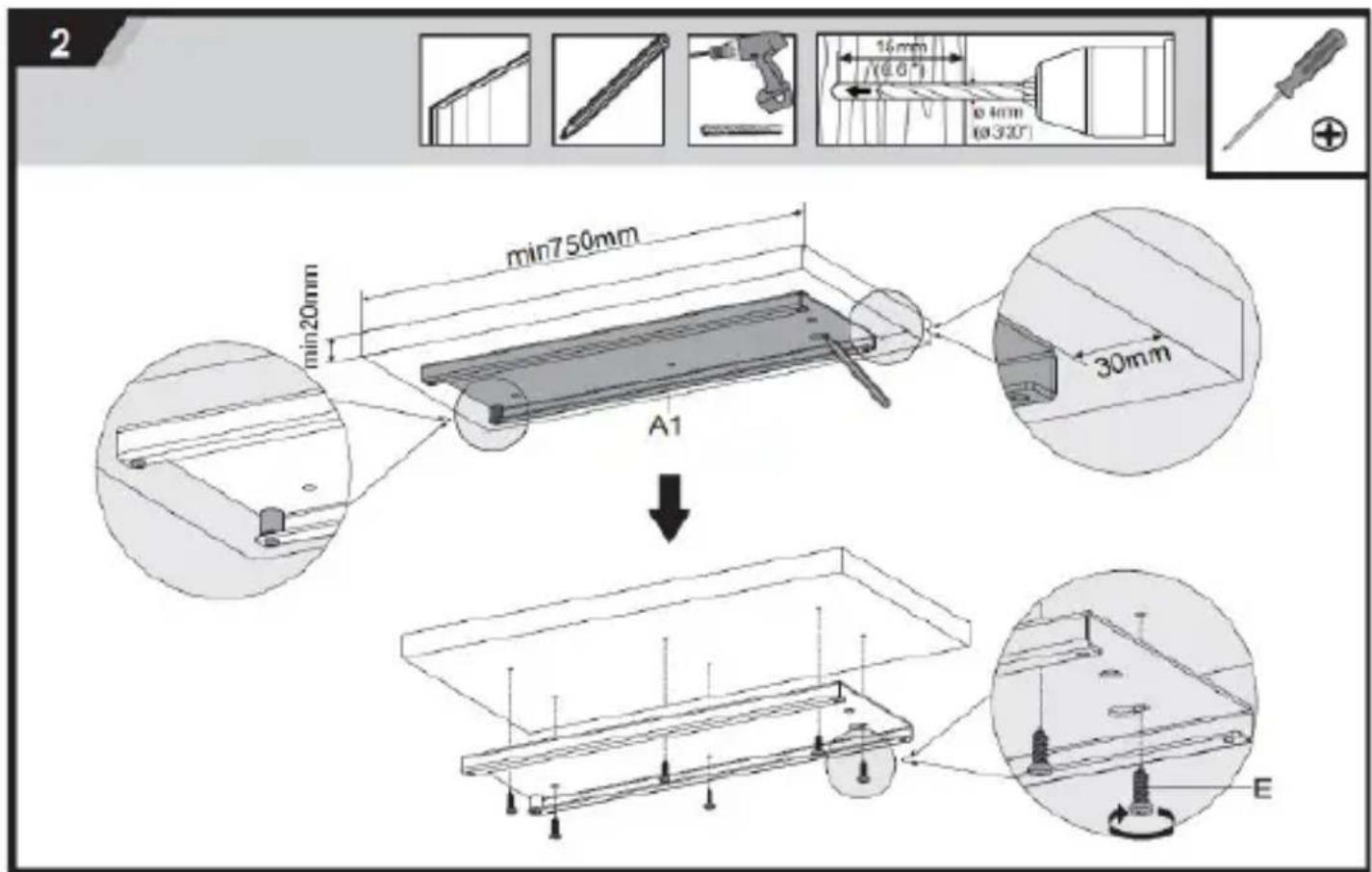

ガイドレール (A1) を設置面に固定
警告!この取り付け作業を行う前に、取り付けネジと下穴の加工方法が取り付け面に適しているか確認してください。
注意:付属の設置テンプレートを使用し、取り付け穴に最も適した箇所を選んでください。ガイドレール(A1)は取り付け面のエッジから30mmを超えない場所に取り付けてください。

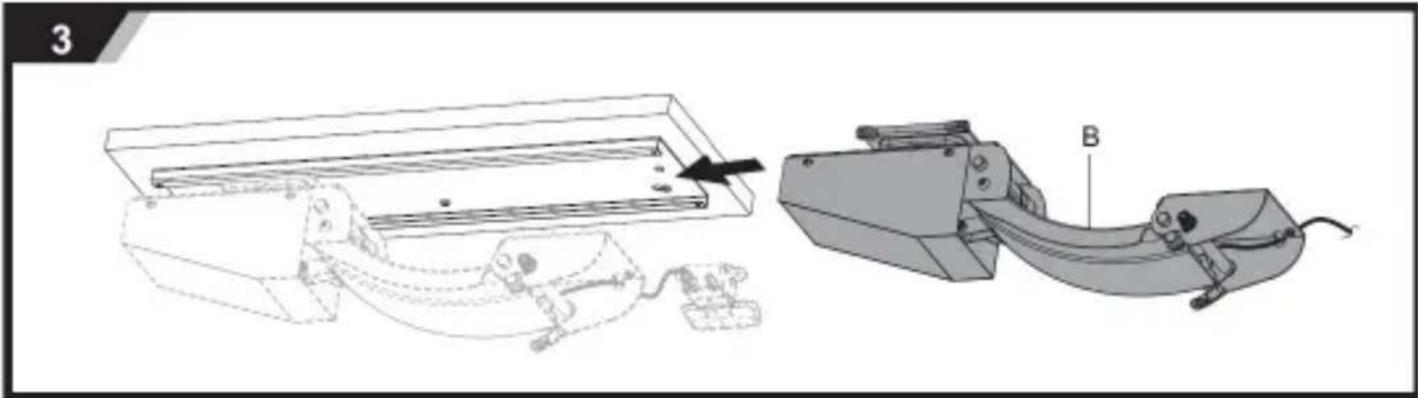

アーム (B)をガイドレール (A1) に装着

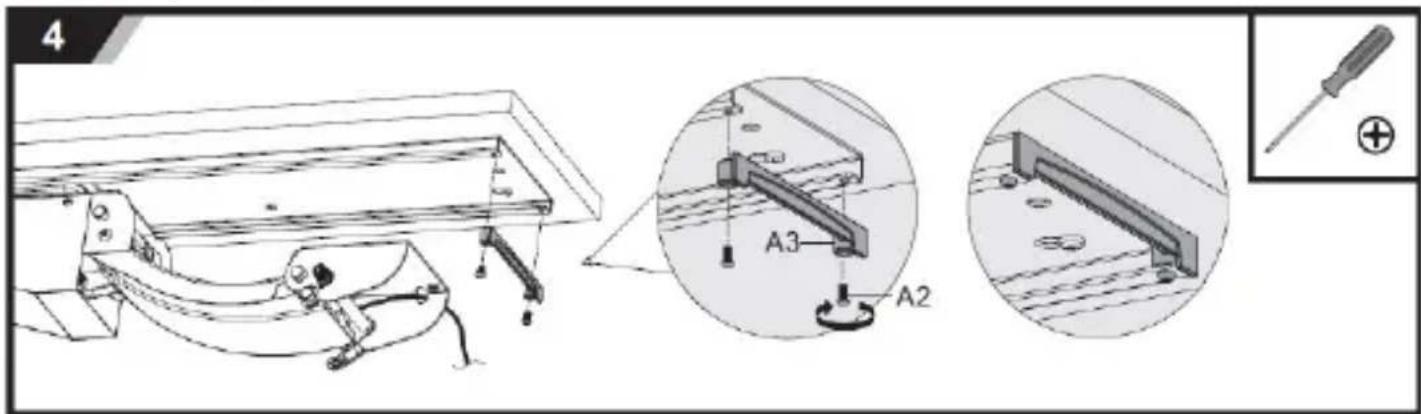

ガイドレールバンパー (A3) をネジ (A2) でガイドレール (A1) に固定


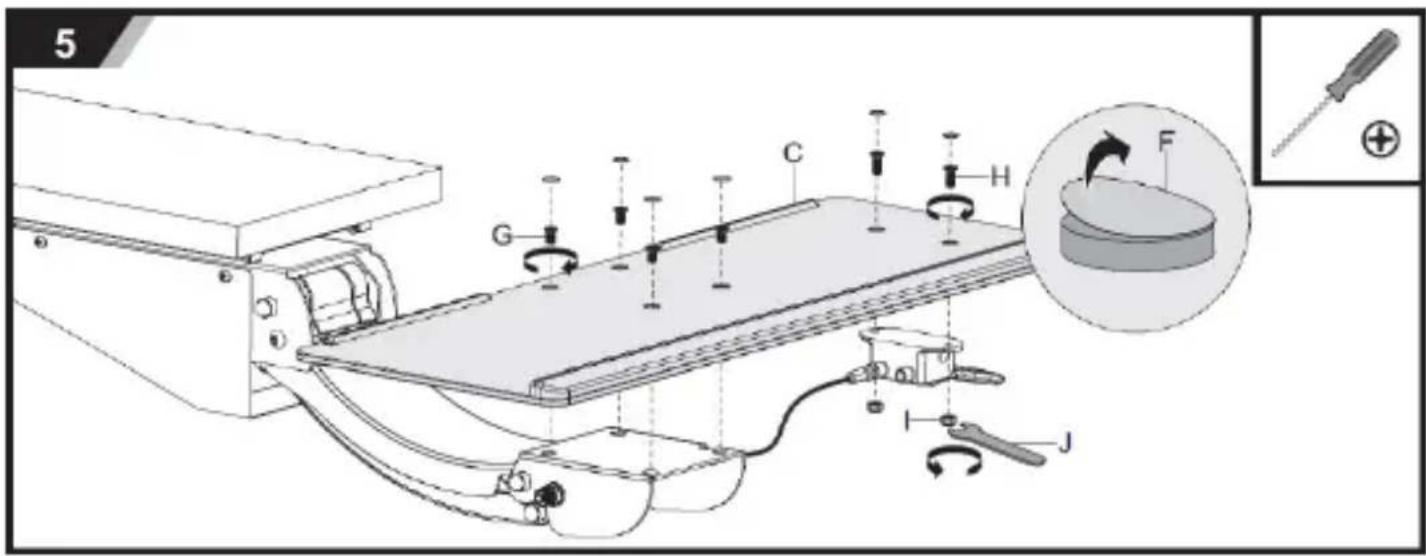

4 A3 A2キーボードトレイ (C) をアーム (B) に、パドルをキーボードトレイ (C) に固定
・ネジをすべて取り付けたら、ネジカバー (F) の裏紙を剥がし、キーボードトレイ (C) 表面に露出しているキーボードトレイ固定ネジ (G) とパドル固定ネジ (H) に貼り付けます。

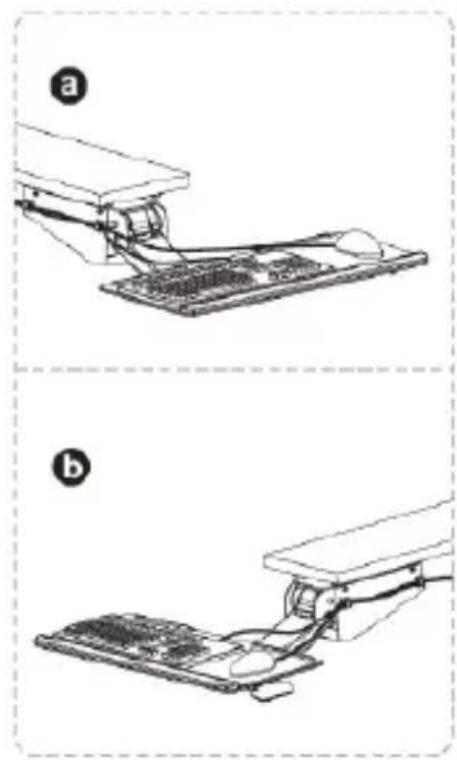

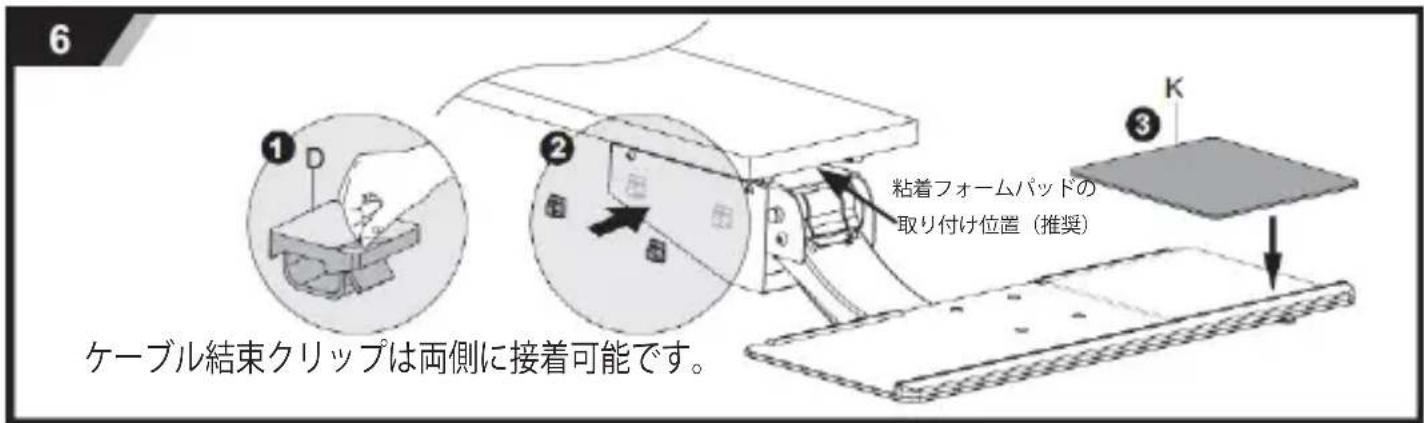

ケーブル結束クリップ(D)とマウスパッド(K)の装着
- 粘着フォームパッドを取り付け面下側のアーム (B) と接触する部分に貼り付けます。
操作

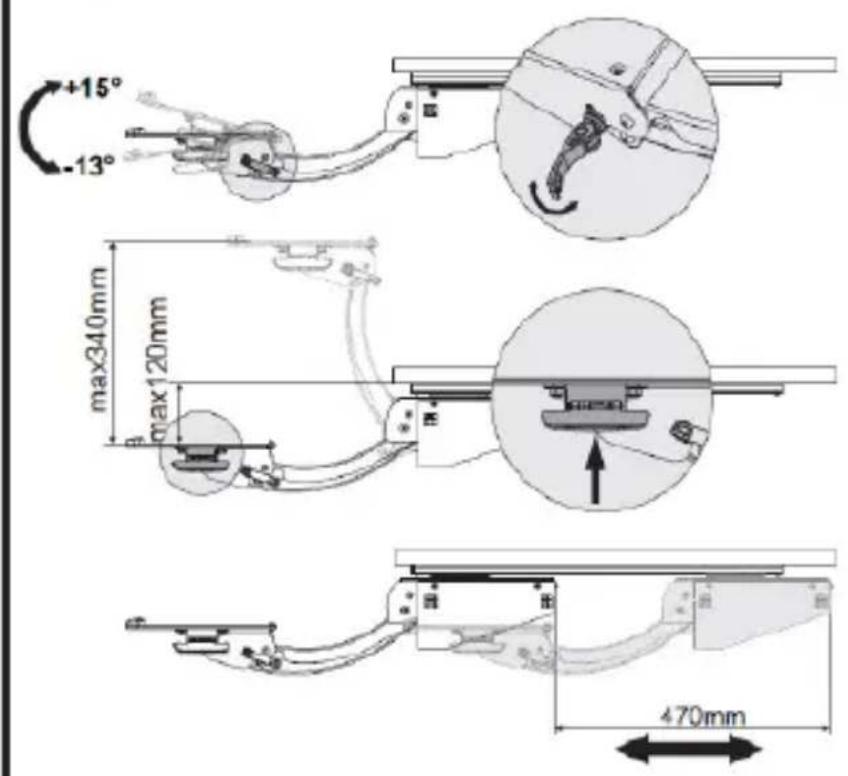

キーボードトレイ部分 (C) (K) の高さとチルト調整
反動注意！本製品には、バネ機構が組み込まれています。作動レバーやハンドルから手を離すと、本体および積載機器が急激に動く可能性があります。操作説明をよく読み、注意事項を守ってください。レバーやハンドルを操作する前に、バネ機構の動きを理解し、常に注意を怠らないようにしてください。注意事項が守られない場合、物的損害や重大な人身事故を引き起こす可能性があります。
注意! この操作を行うには、キーボードトレイ部分 (C)(K)を上昇させる必要があります。キーボードトレイ部分を上昇させる操作を安全に行うには、手のひらでキーボードトレイ部分 (C)(K) の表面を抑え、一定の力を加え続けて上方への急激な揺れを防いでください。また、可動コンポーネントに指を挟まないように注意し、キーボードトレイ部分 (C)(K) のスイング経路から体や器物を離すようにしてください。
7
キーボードトレイの上に壊れやすいものを置かないでください。
この製品には、2年間保証がついています。
製品保証の諸条件と詳細については、こちらをご覧ください。www.startech.com/warranty.
責任制限
いかなる場合も、StarTech.com Ltd. および StarTech.com USA LLP (またはその役員、取締役、従業員、代理人) の、製品の使用に起因または関連する損（直接または間接、特別、懲罰、付随、結果的、その他）、利益の損失、事業失、またはいかなる金銭的損失に対する責任は、製品に対して実際に支払った金額を超えないものとします。また、本製品を使用したことにより生じたいかる損害についても、本製品に対して支払われた実費を超えないものとします。
国または州によっては、偶発的または派生的な損害の除外または制限を認めていません。このような法律が適用される場合、このステートメントに含まれ制限または除外は、お客様に適用されない場合があります。
