S3520WU33ER - 外付けハードドライブケース StarTech.com - 無料のユーザーマニュアル

製品タイプ	外付けHDDケース
ブランド	StarTech.com
モデル	S3520WU33ER
インターフェース	USB 3.0 および eSATA
フォームファクター	3.5インチ
最大対応容量	最大8TB
素材	アルミニウムとプラスチック
寸法	191 x 111 x 39 mm
重量	340g
電源	ACアダプター 12V/2A
ドライブの取り付け	ツール不要、スライド式
対応OS	Windows, macOS, Linux
冷却	パッシブ（ファンレス）
機能	電源ボタン、アクティビティLED
お手入れとクリーニング	柔らかい乾いた布で拭き、溶剤は避けてください
安全上の注意	湿気にさらさず、乾燥した環境で使用してください
交換部品	ACアダプター、USBケーブル、eSATAケーブル（ロットによる）
修理可能性	HDDの簡単な交換が可能な設計
保証	2年間
パッケージ内容	ケース、ACアダプター、USBケーブル、eSATAケーブル、クイックスタートガイド

よくある質問 - S3520WU33ER StarTech.com

S3520WU33ERケースにHDDを取り付ける方法は？

カバーをスライドさせてケースを開けます。SATA 3.5インチHDDをコネクタに合わせて挿入します。カチッと音がするまでカバーを閉じます。ACアダプターとUSBまたはeSATAケーブルを接続します。

このケースはSSDに対応していますか？

はい、3.5インチフォーマットのSSDに対応していますが、ほとんどのSSDは2.5インチであることに注意してください。2.5インチSSDの場合は、アダプターまたは別のケースをご使用ください。

対応する最大HDD容量は？

このケースは、SATA III 3.5インチHDDを最大8TBまでサポートします（最新モデルとの互換性をご確認ください）。

USBポートとeSATAポートを同時に使用できますか？

いいえ、一度に1つのインターフェースのみを選択してください。USBケーブルまたはeSATAケーブルのいずれかを接続します。両方を同時にアクティブにすることはできません。

ケースをコンピュータに接続する方法は？

付属のUSB 3.0ケーブルで高速接続するか、お使いのコンピュータにeSATAポートがある場合はeSATAケーブルを使用します。データケーブルを接続する前に、ACアダプターを接続してください。

このケースには外部電源が必要ですか？

はい、12V/2AのACアダプターが付属しています。3.5インチHDDは外部電源が必要で、2.5インチモデルとは異なります。

LEDインジケーターが点灯しないのはなぜですか？

ACアダプターが接続されていること、およびHDDが正しく取り付けられていることを確認してください。電源が入っていると青色に点灯し、データ転送中は点滅します。

このケースはWindows 10に対応していますか？

はい、Windows、macOS、Linuxで追加のドライバーなしで動作します。マスストレージデバイスとして認識されます。

ケースのお手入れ方法は？

柔らかい乾いた布でほこりを拭き取ってください。化学薬品や液体は使用しないでください。内部のコネクタには触れないようにしてください。

HDDが認識されない場合はどうすればよいですか？

接続（電源、ケーブル）を確認してください。別のUSBポートやeSATAポートを試してください。HDDが互換性のあるファイルシステム（NTFS、FAT32、exFAT）でフォーマットされていることを確認してください。OSのディスク管理を確認してください。

使用説明書 S3520WU33ER StarTech.com

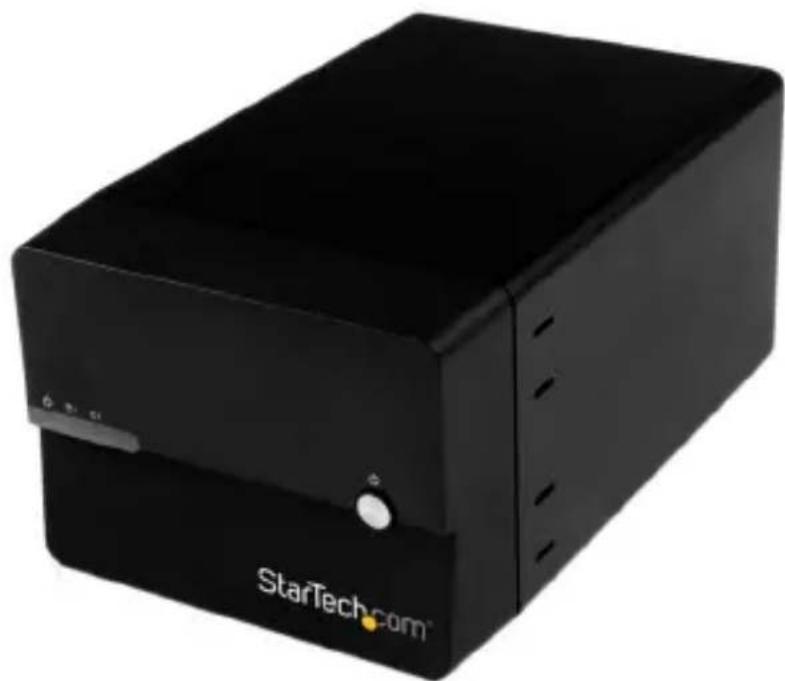

USB 3.0/eSATA Dual 3.5インチSATA HDD エンクロージャ

S3520BU33ER / S3520WU33ER

*実際の製品は写真と異なる場合があります。

最新の情報は、jp.startech.comでご確認ください

FCC準拠ステートメント

本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：

• 受信アンテナの向きを変えるか、場所を変える。
• 製品と受信アンテナの距離を離す。
• 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。
• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。れらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.corは、本書で使用されるすべての商標、登録商標、サービスマーク、その他法律で保護され名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

はじめに....1

パッケージ内容 ....1

動作環境....1

製品図……2

フロント....2

リア....2

ハードウェアインストール手順 3

RAIDの設定......6

RAIDモード......6

RAIDの設定......6

使用方法....7

HDDを接続する....7

LEDインジケーター....7

HDDとの接続を外す....7

HDDの初期化....8

技術仕様....9

技術サポート 10

保証に関する情報 10

はじめに

パッケージ内容

• 1 x USB 3.0/eSATA HDD RAIDエンクロージャ
• 1 x USB 3.0ケーブル
• 1 x eSATAケーブル
• 1 x ユニバーサル電源アダプタおよびクリック（北米 / 英国 / EUで使用可能）
• 1x 専用ゴム足（セット）
• 1 x 取扱説明書

動作環境

- 1 x 利用可能なUSB 3.0ポート（5 Gbit/秒）またはUSB 2.0ポート（480Mbps）のあるコンピュータシステム、またはeSATAポート、Windows® 8/8.1 (32/64bit), 7 (32/64bit), Server 2008 (32/64), Vista(32/64), Server 2003 (32/64) XP(32/64), 2000、Apple® Mavericks (10.9) OSX Mountain Lion (10.8), Lion (10.7), Snow Leopard (10.6)、Linux、Google Chrome™ OS

- 2 x 3.5インチSATA HDD

製品図

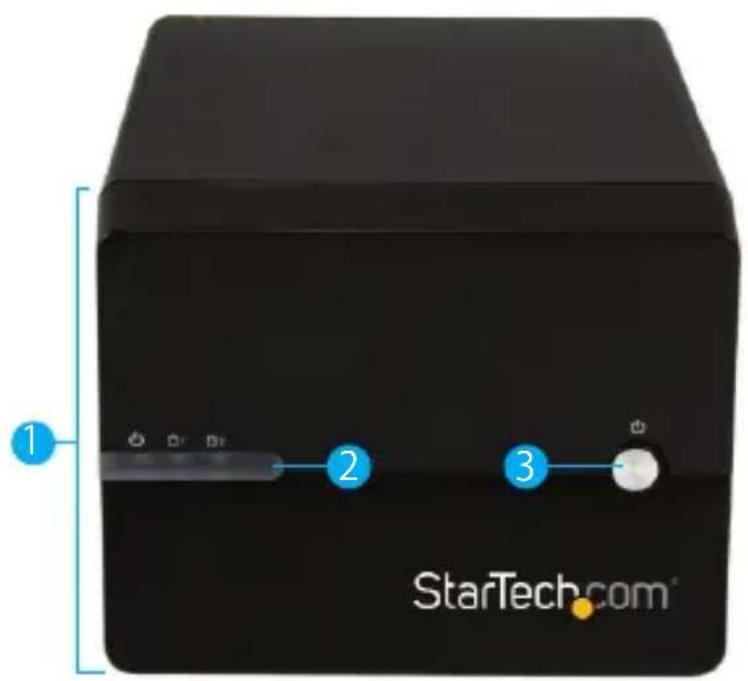

正面図

1. フロントパネル
2. ドライブ動作状況確認用LED
3. 電源ボタン

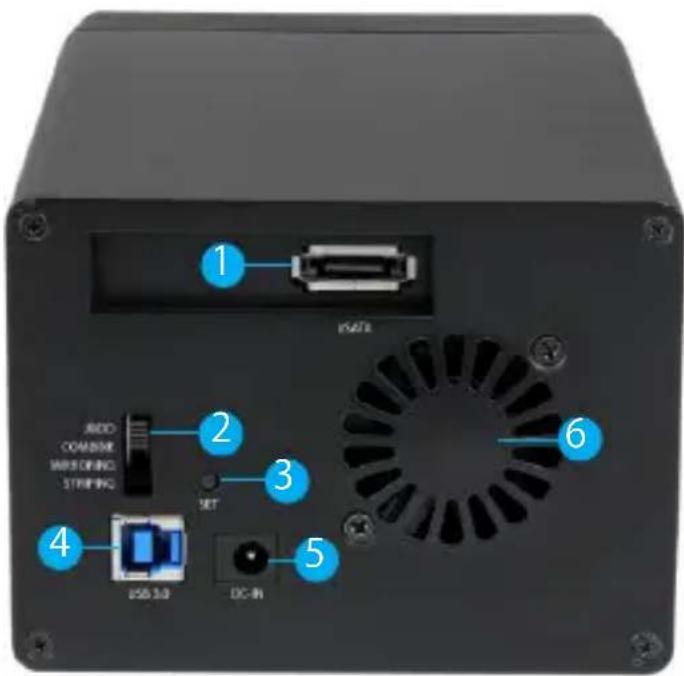

背面図

1. eSATAポート
2. RAIDスイッチ
3. 「RAIDの設定」ボタン
4. USB 3.0ポート
5. 電源ジャック
6. ドライブファン

ハードウェアインストール手順

警告！HDDやストレージエンクロージャは、輸送中は特に、取り扱いは慎重に行ってください。HDDを慎重に取り扱わない場合、データが損失する可能性があります。HDDやストレージデバイスは、必ず注意して取り扱ってください。コンピュータ取り扱う際に帯電防止ストラップで適切に接地するか、接地済みの大型金属面（コンピュータケースなど）に数秒触れ、お客様の体に蓄積した静電気を放電してください

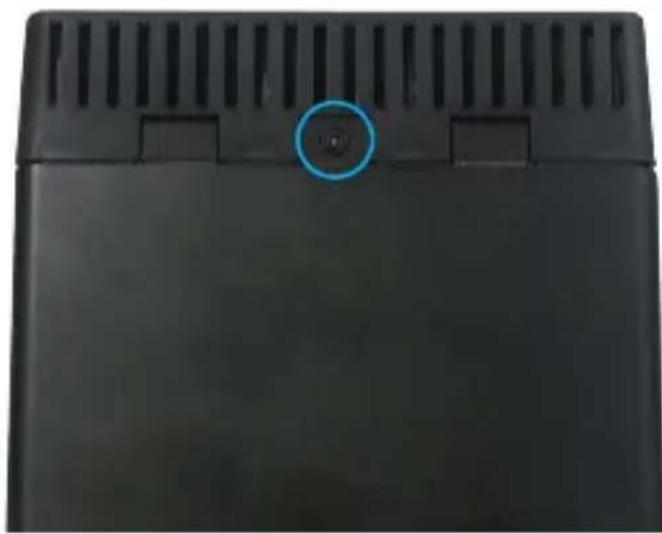

1. プラスドライバ(同梱されていません)を使ってエンクロージャ底部からネジを取り外します。

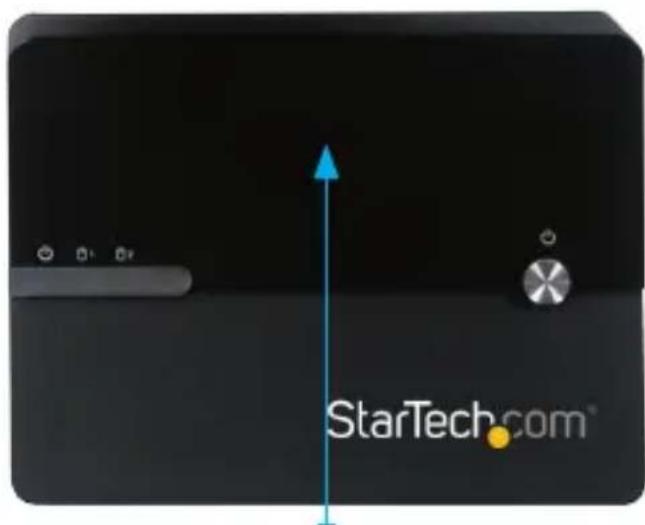

1. エンクロージャの上部にある“フロントパネル”を上向きにスライドさせます。

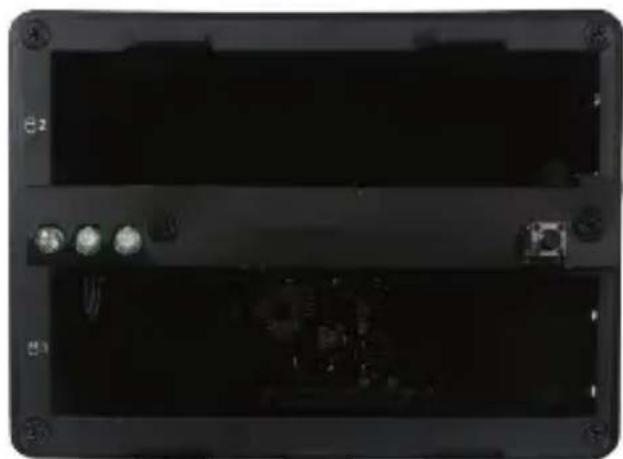

1. ドライブベイにアクセスするためにパネルを取り外します。

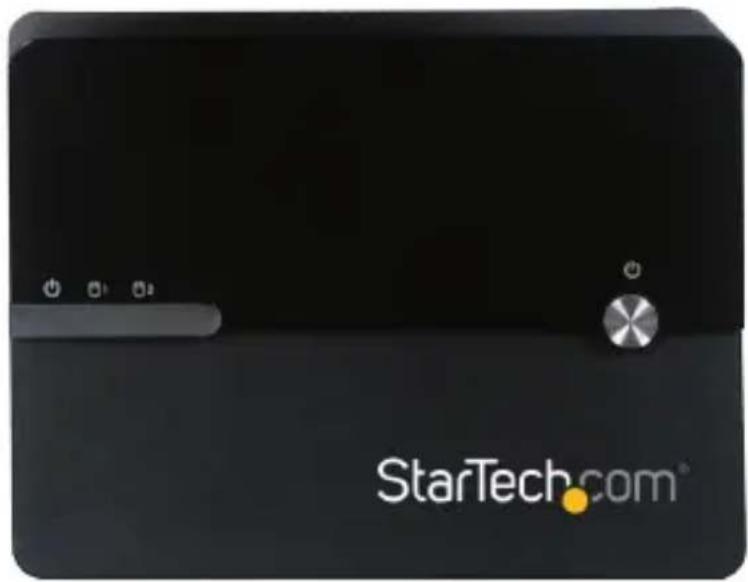

1. ドライブベイの上にかぶさるようにしてフロントパネルを載せ、所定の位置までスライドさせます。

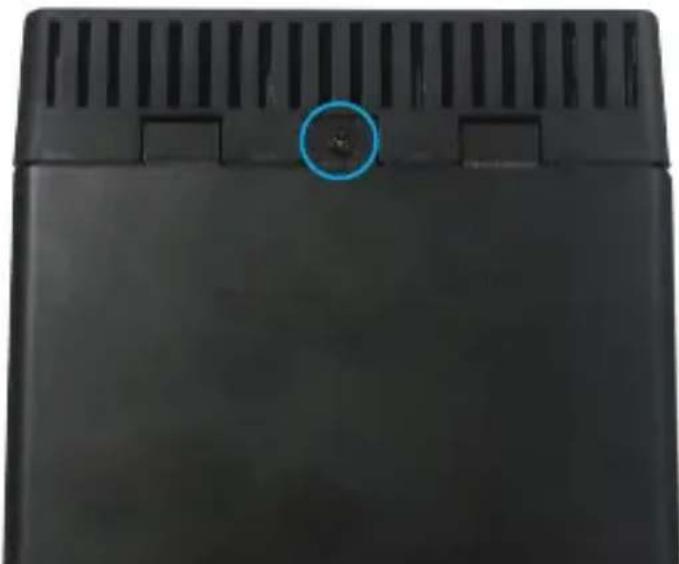

1. プラスドライバーを使ってネジを締めます。

1. （オプション）eSATAをお使いの場合、コンピュータシステムの空いているeSATAポートとエンクロージャのeSATAポートを同梱のeSATAケーブルで接続します。
2. （オプション）eSATAをお使いの場合、コンピュータシステムの空いているeSATAポートとエンクロージャのeSATAポートを同梱のeSATAケーブルで接続します。
3. （オプション）USBをお使いの場合、コンピュータシステムの空いているUSBポーとエンクロージャのUSB 3.0ポートを同梱のUSB 3.0ケーブルで接続します。
4. フロントパネルの電源ボタンを押して、ユニットの電源を入れます。

RAIDの設定

RAIDモード

JBOD	JBOD
結合	スパン (BIG)
ミラーリング	RAID1
ストライピング	RAID0

RAIDの設定

1. フロントパネルの電源ボタンを押して、ユニットの電源を切ります。

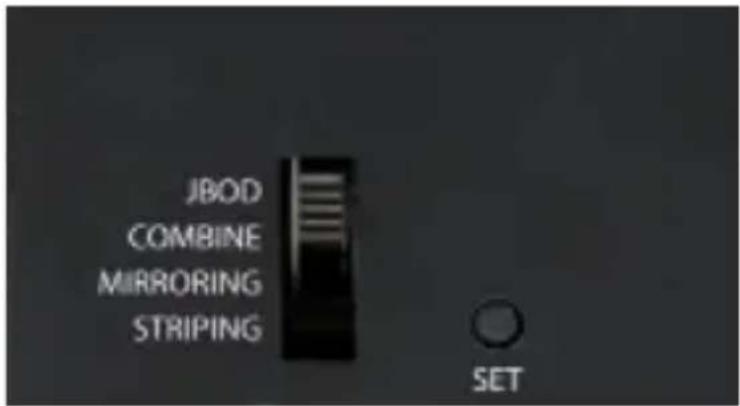

2. RAIDスイッチを希望のRAIDモードに設定します。

1. 「電源ボタン」を押し、エンクロージャの電源を入れ、「RAIDの設定」ボタンをします。
2. エンクロージャの電源が入ったら「RAIDの設定」ボタンから手を放します。
3. これで、希望するRAIDの設定が完了しました。

注意: RAIDの設定を変更する場合、上述の手順に従い、別の設定に変える前にユニットをJBODに設定を戻します。

使用方法

HDDを接続する

エンクロージャをコンピュータに接続し、RAIDの設定が行われると、ドライバが自動的にインストールされます。挿入したドライブは、ドライブをシステムにインストールしたかのように、簡単にアクセスできるようになります。

ドライブアレイを使用する前に、お使いのオペレーティングシステム要件に応じて初期化してください。「HDDの初期化」のセクションを参照する

LEDインジケーター

HDDエンクロージャは各ドライブにLEDインジケーター機能が付いており、ドライブの動作状況が監視できます。HDDにアクセス中は、LEDは点滅します。LED点滅中にホストコンピュータとエンクロージャの接続を外さないでください。ドライブやエンクロージャがダメージを受け、データを損失する恐れがあります。

HDDとの接続を外す

Windows

1. タスクバーにある「ハードウェアを安全に取り外してメディアを取り出す」アイコンを選択します。
2. 表示されたリストから、「大容量記憶装置」を選択します。
3. 「デバイスを安全に取り外すことができます」という旨のメッセージが表示されなのを待ちます。

注意:上述のメッセージが表示される前に接続されているデバイスを取り外すと、ドライブに保管されたデータを損失したり、破壊される恐れがあります。「デバイスを全に取り外すことができます」という旨のメッセージが表示されたら、USBケーブル外して、コンピュータとエンクロージャの接続を外します。

Mac OS X

ホストコンピュータから接続されたドライブを安全に取り外すには、取り外し可能なドライブのコンテンツをリストしているすべての画面を閉じます。すべての画面を閉じたら、デスクトップ上のUSBストレージアイコンをクリックし、デスクトップ上の:箱アイコンにドラッグします。5秒待ってから、実際にコンピュータとエンクロージャ/ドライブの接続を外します。

HDDの初期化

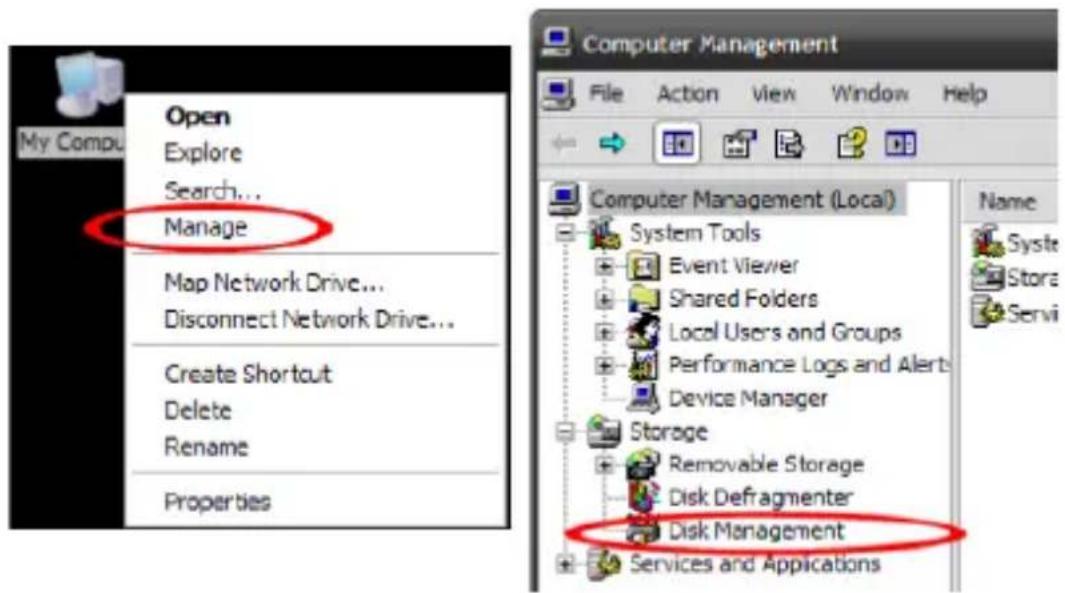

1. ドライブアレイが新しい場合、使い始める前に初期化・フォーマット化する必要があるかもしれません。Windowsのメインデスクトップから、「マイコンピュータ（Vista/7/8をお使いの場合は「コンピュータ」）を右クリックし、「管理」を選択ます。新しく開いた「コンピュータ管理」画面左側の「ディスク管理」を選択しま

1. ドライブを初期化するようプロンプトするダイアログ画面が自動的に表示されます。 お使いのWindowsのバージョンにより、「MBR」または「GPT」ディスクを作成すオプションがあるかもしれません。GPT（GUIDパーティション）には2TB以上のドイブが必要で、古いバージョンオペレーティングシステムではお使いになれません。MBRでしたら、古いバージョンでも新しいバージョンでもサポートされています。

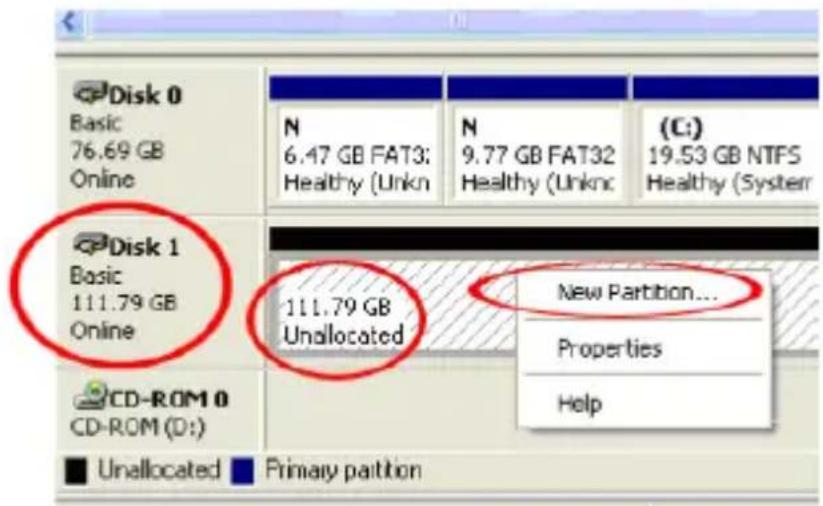

2. 初期化が完了したら、「未割当」となっているディスクを指定し（一覧表示されているHDD容量を見て、正しいHDDが指定されているかどうかを確認します）、「未害当」となっているセクションを右クリックし、「新規パーティション」を選択します。

1. いくつかのプロンプトが表示されます。これに従って手順を進めることで、パーテションを作成できます。これらのプロンプトに従って、パーティションの作成手順を完了させてください。

技術サポート

StarTech.comの永久無料技術サポートは、お買い上げいただいたお客様に安心して製品をお使いいただきたいという願いから業界屈指のソリューションを提供しております。お使いの製品についてヘルプが必要な場合は、http://jp.startech.com/Supportまでアクセスしてください。当社では、お客様をサポートするためのオンラインツールやユーザーマニュアル、および、ダウンロード可能な資料をご用意しております。

ドライバやソフトウェアに関する最新情報はhttp://jp.startech.com/Downloadsでご確認ください。

保証に関する情報

本製品は2年間保証が付いています。

また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代と人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。

責任制限

StarTech.com Ltd. や StarTech.com USA LLP（またはその役員、幹部、従業員、またに代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損害対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。
