使用説明書 Monitor XT20 DENON

Polk Monitor XT™スピーカーをお選びいただきありがとうございます。この新シリーズは、大胆でスタイリッシュ、そして卓越した品質と性能を誇ります。これらの高効率スピーカーは、特許取得済みDynamic Balance®チューンドライバーとツイーターにより、クリアな高音域とリアルな中音域を実現します。Polk Monitor XTスピーカーは、最高のサウンドとスタイリッシュなデザインを兼ね備え、繊細なアクセントとともに、どのような装飾品にもマッチします。ピュアでシンプルなPolk Monitor XTスピーカーは、「素晴らしいサウンドへの期待」をまさに現化しています。

45年以上にわたって「スピーカースペシャリスト」としての評判を築き上げてきた当社は、最高のサウンドと品質を実現するオーディオイノベーションを特徴とし、多くの特許と受賞歴を有します。Polkの従業員にとって、オーディオ製品を作ることは単なる仕事ではなく、情熱です。これだけはお含みおきください。当社は、オーディオがもたらすべき真の理念、つまりどなたにとっても手頃な価格で素晴らしいサウンドを実現するという理念に従って行動しています！

テクニカルサポートとサービス

輸送中に本製品が破損していた場合は、ご購入いただいたPolk Audioの正規販売店にご連絡ください。テクニカルサポート、よくあるご質問、修理については、http://polk.custhelp.comをご覧ください。連絡先一覧については、https://www.polkaudio.com/contact-usをご覧ください。サポートのメールアドレスと電話番号は、本製品をご購入いただいた地域によって異なります。

警告：音量にご注意ください

Polk Audioのスピーカーは非常に高い音量での再生が可能なため、深刻な後遠症となる聴覚の障害を引き起こす恐れがあります。Polk Audioは製品の誤用を原因とする聴覚障害、身体の損傷または物損に関して責任を負いかねます。本ガイドラインにご留意いただき、適正なボリューム操作をお願いいたします。

85デシベル(dB)を超える音量での長時間のリスニングはお控えください。安全な音量について、詳しくは米国労働安全衛生局(OSHA)のガイドライン(http://www.osha.gov/)をご覧ください。

製品の廃棄

この製品の廃棄に関しては、国際的な法令や各国・各地の法令が適用される場合があります。詳しくは、本製品をご購入いただいた販売店またはお客様の国のPolk輸入代理店・販売代理店にお問い合わせください。当社サイトのhttp://www.polkaudio.comでも情報をご提供しております。または、Polk Audio（5541 Fermi Court, Carlsbad, California, 92008, USA、電話：1-800-377-7655）までお問い合わせください。

当社の電気製品またはその梱包に表示したこの記号は、ヨーロッ

パでは国内廃棄物としてこの製品を廃棄することが禁止されてい

ることを示しています。製品を正しく廃棄するため、電気製品・電

子機器の廃棄に関する各地の法令に従って製品を廃棄してください

い。電子廃棄物の正しい処分・廃棄によって、天然資源の維持や環境保護の促進にも貢献します。

お手入れとクリーニング

スピーカーに必要な手入れは、折に触れて埃を払うことだけです。研磨剤や

溶媒ベースのクリーナー、あるいは刺激の強い洗剤は絶対に使用しないでくだ

さい。グリルのクリーニングには、掃除機のブラシアタッチメントで行います。

EU適合宣言書

Sound United, LLCは当社製品が以下のEU/EC指令に準拠していることを宣言します。

• EMC指令：2014/30/EU
低電圧指令：2014/35/EU
• RoHS指令:2011/65/EU、および修正指令(EU)2015/863
- ErP指令：EC規則1275/2008、およびそのフレームワーク指令2009/125/EC（修正801/2013を含む）

EU 適合宣言の全文は、次のインターネット アドレスで入手できます: https://www.polkaudio.com/declarations-of-conformity.

Sound United, LLC

5541 Fermi Court

Carlsbad, CA 92008, USA

EUにおける連絡先：

D&M Europe B.V.

Oude Stadsgracht 1

5611 DD Eindhoven

UKCA適合宣言書

Sound United, LLCは当社製品が以下の英国規制に準拠していることを宣言します。

• 電気機器(安全)規制2016
• 電磁両立性規制2016
• 2012年の電気および電子機器規制における特定の有害物質の使用の制限
• 2010年エネルギー関連製品のエコデザイン規制

英国適合宣言の全文は、次のインターネット アドレスで入手できます: https://www.polkaudio.com/declarations-of-conformity.

英国输入者：

D&M Audiovisual Ltd

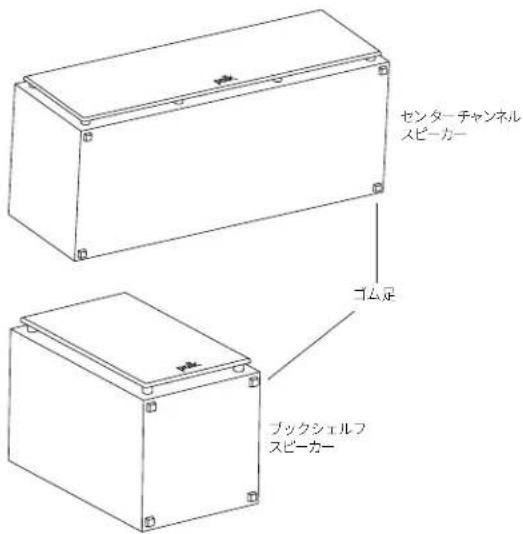

Polkスピーカーをしっかりと固定し、床や家具の損傷を防ぐために、付属の裏面粘着式ゴム足をスピーカー下部に取り付けることをお勧めします。

センターチャンネル スピーカー ゴム足 ブックシェルフ スピーカー

注：

• XT15/XT20/XT30/XT35：製品を使用する前に、ゴム足を取り付ける必要があります。
• XT60 / XT70 / XT90：ゴム足はあらかじめ取り付けられています。

システムへの接続方法

最高の音質を得るにはスピーカーを正しく接続することが重要です。

接続端子コネクターの使用方法

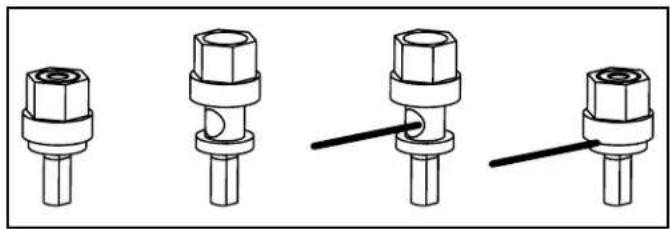

六角ナットを緩め、スピーカーの裸線を穴に挿入します。六角ナットを締めて接続します。

注：裸線の絶縁部分を穴に挿入しないでください（接続されません）。

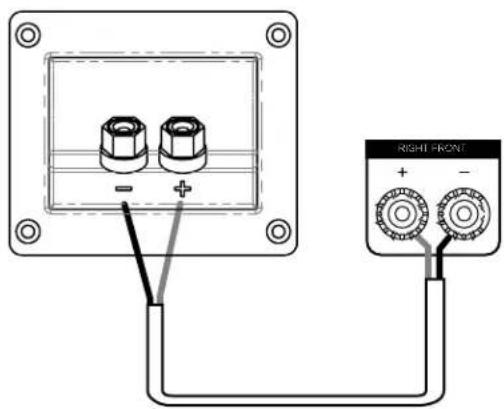

アンプまたはレシーバーの赤色（＋）端子および黒色（－）端子からスピーカーの赤色（＋）端子および黒色（－）端子にそれぞれケーブルを接続します。スピーカーからの出音が「薄い」と感じられる場合、低音が弱い場合、またはセンターの音像が小さいか音像がない場合はスピーカーケーブルの片方が逆に接続されています。すべての接続を再度ご確認ください。

センターチャンネルスピーカーのプロセッサモード

注：レシーバーの低域管理設定で、センターチャンネルスピーカーを「小」に設定します。

ほとんどのサラウンドレシーバーの「低域管理」または「スピーカー設定」メニューでは、「通常」または「ワイド」モードを選択すると、センターチャンネルを操作することができます。ディスクリートチャンネルデジタルプロセッサでは、これらのモードは「小」および「大」と呼ばれます。通常（小）モードは、センターチャンネルスピーカーからの低域周波数をフィルタリングし、代わりにフロント左右のメインスピーカーまたはサブウーファー出力（LFE）ジャックに送信します。ワイド（大）モードは、フィルタリングされていないフルレンジ信号をセンターチャンネルスピーカーに送信します。センターチャンネル（とサラウンドチャンネル）の性能や信頼性を最適化するには、小（通常）モードを使用します。

スピーカーの設置位置

XT15ブックシェルフスピーカー、XT30センターチャンネルスピーカー、XT70タワースピーカーのいずれを購入した場合でも、スピーカーシステムの音質性能を最大限に引き出すためには、正しい設置位置が重要です。ご購入のPolk Monitor XTシリーズスピーカーについて、以下の例を参考にお試しください。

注：Polk Monitor XTシリーズスピーカーは、2.0ch、2.1ch、3.1ch、5.1ch、7.1ch、9.1chセットアップ（図に示したオプションのサブウーファー）と互換性があります。

5.1chサラウンドでのリスニング

Polk Monitor XTシリーズスピーカーはPolk Audioホームシアターシステムの背面サラウンドスピーカーとして使用できます。背面チャンネルサラウンドスピーカーは、側壁面のリスニングポジションからわずかに背後上部の位置に配置するのが理想izedです。

3.1chシステムでのリスニング

リスナーが座る位置からスピーカーをできるだけ離すことによりリアルなステレオ音像を得ることができます。室内条件でスピーカーをさらに離して配置する必要がある場合は、中心に対するスピーカーの角度を変えることにより明確なセンター音像を得ることができます。

5.1chサラウンドでのリスニング（代替オプション）

Polk Monitor XTシリーズスピーカーでは、背面チャンネルサラウンドスピーカーの配置を変更することができます。背面サラウンドスピーカーを側壁面に配置できない場合は、背壁面のリスニングポジションより高い位置に配置してください。

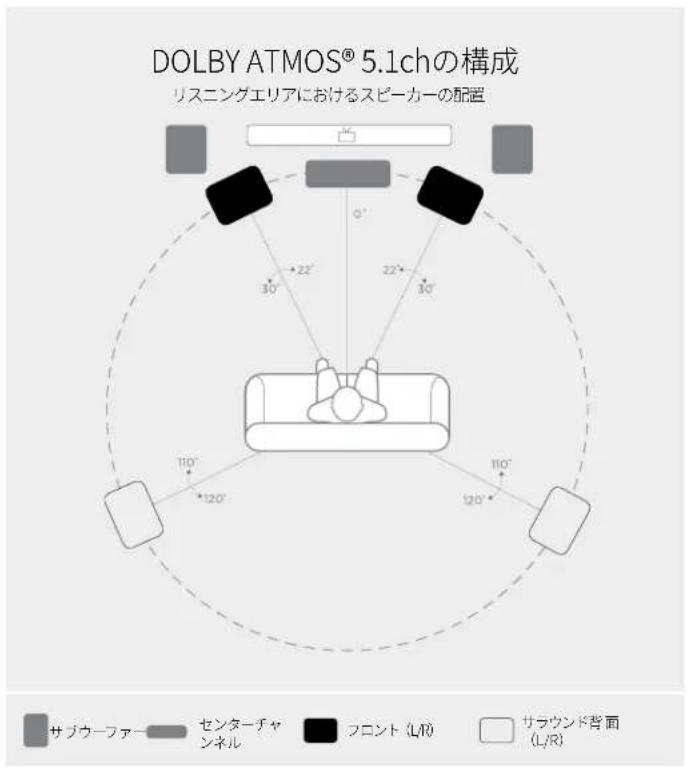

DOLBY ATMOS® 5.1chの構成 リスニングエリアにおけるスピーカーの配置 サブウーファー センターチャンネル フロント (L/R) サブウンド背面 (L/R)

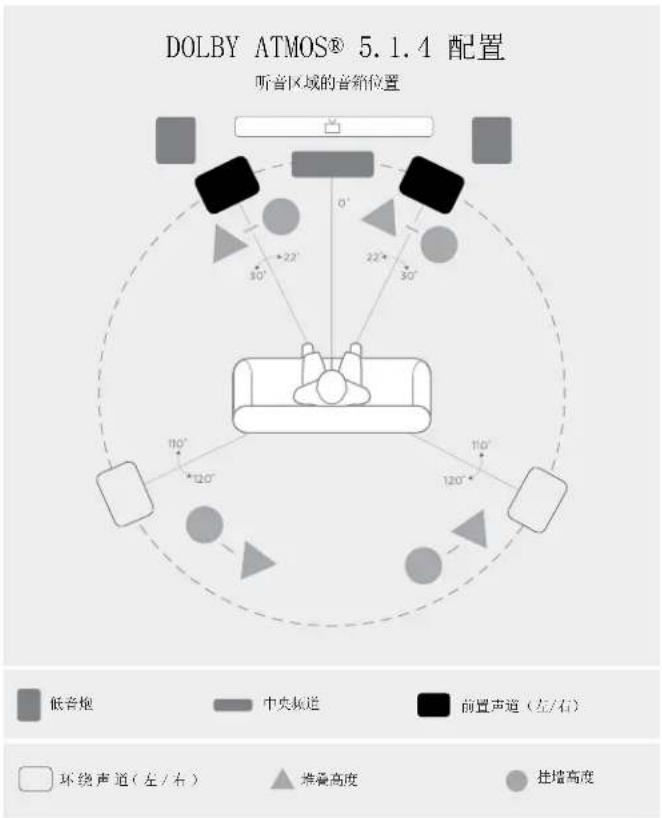

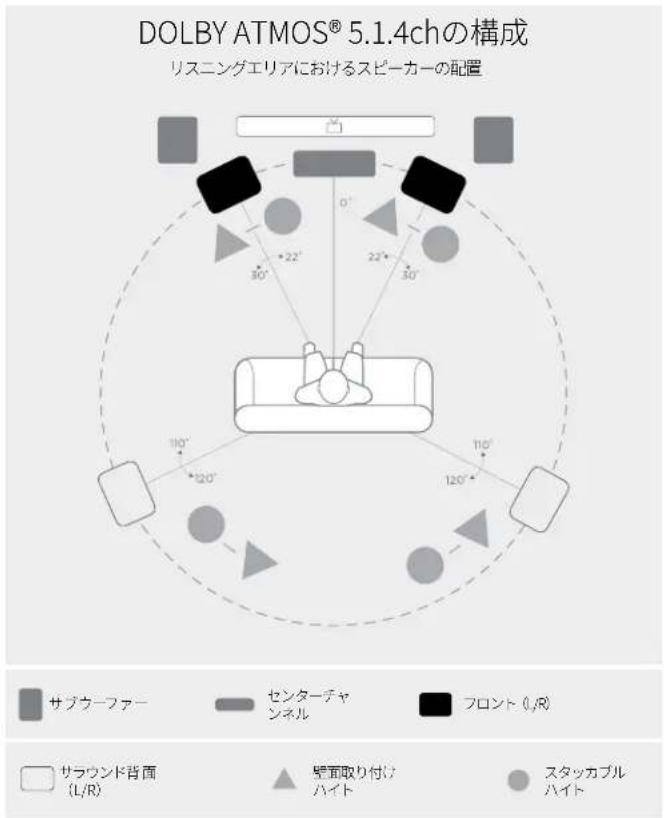

DOLBY ATMOS® 5.1.4chの構成 リスニングエリアにおけるスピーカーの配置 サブカーファー センターチャンネル フロント (L/R) サラウンド背面 (L/R) 壁面取り付け ハイト スタッフブル ハイト

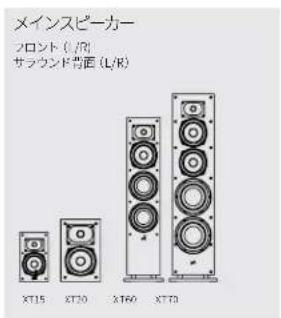

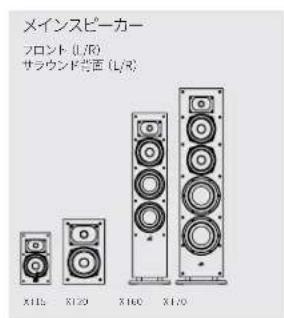

メインスピーカー フロント (L/R) サラウンド背面 (L/R) X115 X120 X160 X170

メインスピーカー フロント (L/R) サッカンド背面 (L/R)

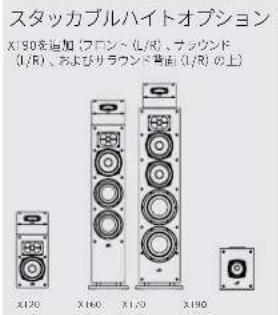

スタッカブルハイトオプション XT90を追加(フロント(1/8)) およびケラウンド背面(化R)(上)

7.1chサラウンドでのリスニング

背面サラウンドスピーカーを2本から4本に増やすことでサラウンドサウンドの深みを増やすことができます。

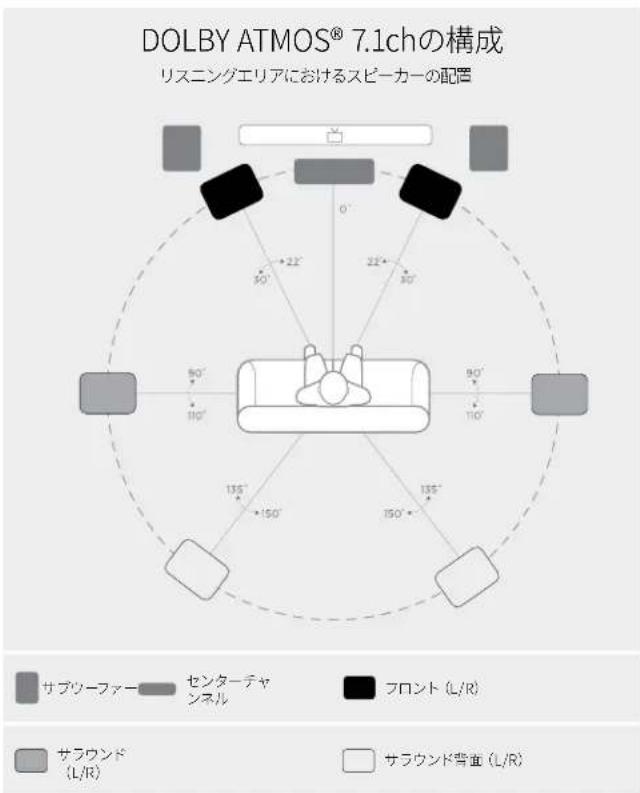

DOLBY ATMOS® 7.1chの構成 リスニングエリアにおけるスピーカーの配置 サブウーファー センターチャンネル フロント (L/R) サラウンド (L/R) サラウンド背面 (L/R)

メインスピーカーフロント (L/R) リラウンド (L/R) サシウンド背面 (L/R) X1-20 X 20 X 60 X1/0

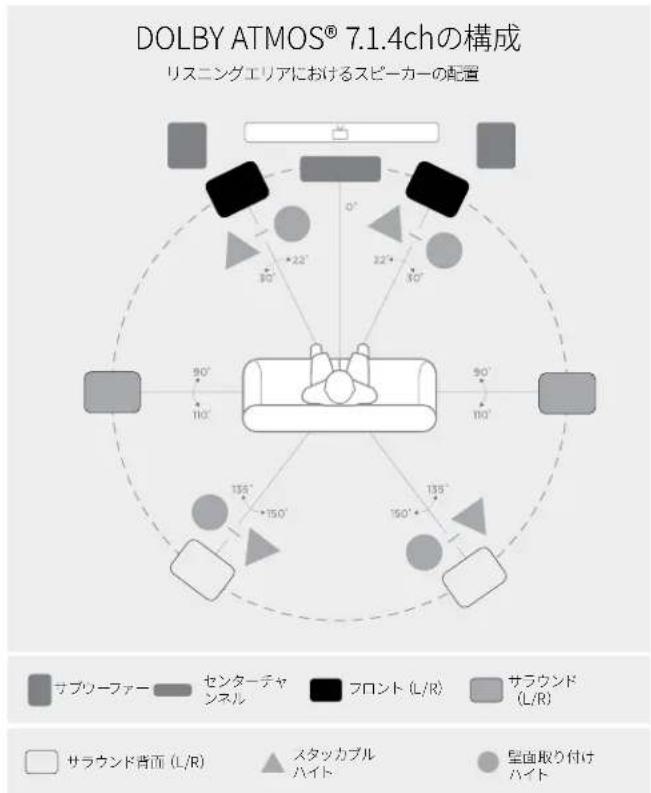

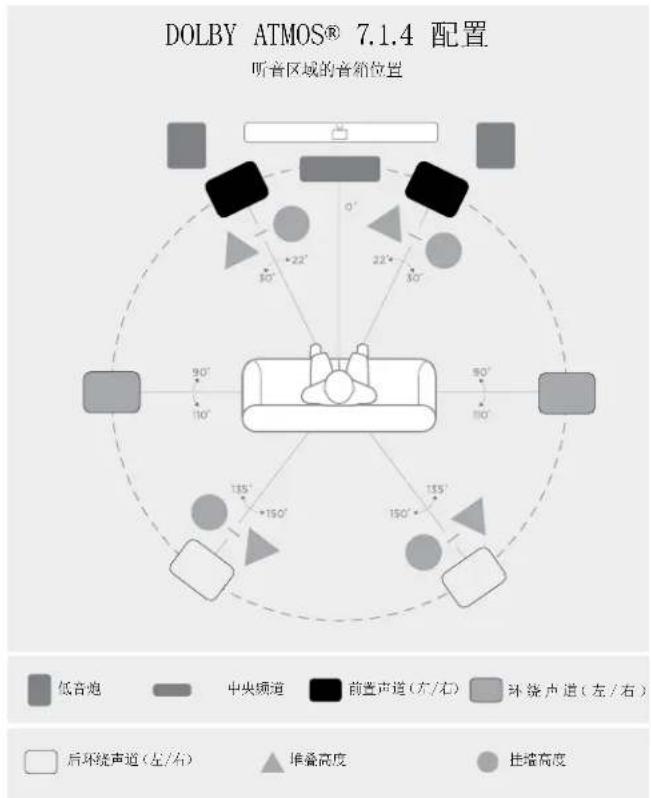

DOLBY ATMOS® 7.1.4chの構成 リスニングエリアにおけるスピーカーの配置 サブリーファー センターデャンネル フロント (L/R) サラウンド (L/R) サラウンド背面 (L/R) スタッカブルハイト 壁面取り付けハイト

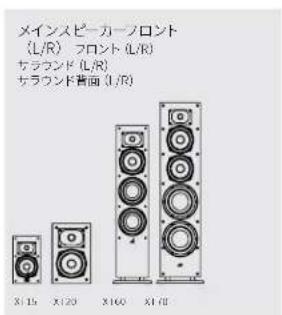

メインスピーカーノロント (L/R) フロント (L/R) サラウンド (L/R) サラウンド書面 (L/R) X:15 X:20 X:60 X:70

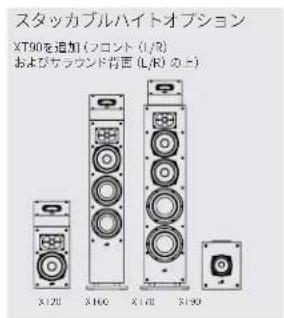

スタッカブルハイトオプション X190を追加(フロンへ(L/R)、ファウンド (L/R)、およびサラウンド背面(L/R)の上) X170 X160 X170 X190

Monitor XTブックシェルフスピーカー Monitor XTセンターチャンネルスピーカー

仕様 XT15 XT20 XT30 XT35
スピーカータイプ	スタンドマウント(ペア)	スタンドマウント(ペア)	コンパクトセンターチャンネル	センターチャンネル(L/C/R)
ツイーター	Teryleneドーム(1インチ)	Teryleneドーム(1インチ)	Teryleneドーム(1インチ)	Teryleneドーム(1インチ)
ミッドレンジ/ミッドパス
ワーファー	カスタムペーパー(5.25インチ)	カスタムペーパー(6.5インチ)	カスタムペーパー(5.25インチ)x2	カスタムペーパー(3インチ)x4
パッシブラジエーター	なし	なし	なし	なし
オーバーオール周波数特性	48Hz~40kHz	38Hz~40kHz	55Hz~40kHz	57Hz~40kHz
周波数特性(-3dB取界)	73Hz~26kHz	57Hz~26kHz	77Hz~26kHz	84Hz~26kHz
推奨アンプ出力	30~150W	30~200W	30~200W	25~200W
アンプ出力互換性	4Ω/8Ω	4Ω/8Ω	4Ω/8Ω	4Ω/8Ω
最小インピーダンス(オーム)	4.1Ω	4.3Ω	4.1Ω	4.2Ω
Sensitivity(2.83V/1m)	86dB	87dB	89dB	87dB
クロスオーバー周波数
ツイーター/ミッドレンジ	2200Hz	3200Hz	2500Hz	2500Hz
ミッドレンジ/ミッドパス
寸法および重量属性
製品寸法(WxHxD)	6.50×10.6×7.18インチ165.1×269.2×182.4ミリ	7.50×18.0×10.99インチ190.5×330.0×279.3ミリ	19.9×6.50×8.13インチ482.6×165.1×206.6ミリ	24.4×4.15×5.55インチ619.7×105.4×141.0ミリ
全体の最深部(グリルを含む)
製品重量(1本)
筐体
ミッドレンジエンクロージャータイプ
ミッドパス/ウーファーエンクロージャータイプ
利用可能な外装	マットブラック	マットブラック	マットブラック	マットブラック
足	あり(同梱)	あり(同梱)	あり(同梱)	あり(同梱)
壁面取り付け可能	なし	なし	なし	あり
接続端子	ニッケルめっき5ウェイ接続端子	ニッケルめっき5ウェイ接続端子	ニッケルめっき5ウェイ接続端子	ニッケルめっき5ウェイ接続端子
アクセサリ
XT90スピーカー用	なし	あり	なし	なし
認証(安全性および規制以外)
ハイレン認証	あり	あり	あり	あり

*予告なく変更される場合があります。

Monitor XTフロアスタンディングスピーカー Monitor XTハイトモジュールスピーカー

仕様 XT60 XT70 XT90

スピーカータイプ	フロアスタンディングスピーカーフロアスタンディングスピーカーハイトモジュール(ペア)
ツイーター	Teryleneドーム(1インチ) Teryleneドーム(1インチ)		なし
ミッドレンジ/ミッドパス
ウーファー	カスタムペーパー(6.5インチ)	カスタムペーパー(6.5インチ)×2	カスタムペーパー(4インチ)
パッシブラジエーター	パッシブラジエーター(6.5インチ)×2	パッシブラジエーター(8インチ)×2	なし
オーバーオール周波数特性	38Hz~40kHz	35Hz~40kHz	94Hz~22kHz
周波数特性(-3dB限界)	43Hz~26kHz	41Hz~26kHz	164Hz~17kHz
推奨アンプ出力	25~200W	25~200W	30~100W
アンプ出力互換性	4Ω/8Ω	4Ω/8Ω	4Ω/8Ω
最小インピーダンス	4.4Ω	4.0Ω	4.3Ω
感度(2.83V/1m)	86dB	89dB	89dB

クロスオーバー周波数

ツイーター/ミッドレンジ	2200Hz	2700Hz	2700Hz
ミッドレンジ/ミッドパス

寸法および重量属性

製品寸法(W×H×D)	7.50×36.4×9.09インチ190.5×925.0×230.8ミリ	9.25×40.4×12.5インチ235×1026.6×317.9ミリ	7.50×5.64×8.38インチ190.5×143.2×212.9ミリ
全体の最深部(グリルを含む)
製品重量(1本)

筐体

ミッドレンジエンクロージャータイプ
ミッドバス/ウーファーエンクロージャータイプ
利用可能な外装	マットブラック	マットブラック	マットブラック
足	ゴムパッド	ゴムパッド	ゴムパッド
壁面取り付け可能	なし	なし	あり
接続端子	ニッケルめっき5ウェイ接続端子	ニッケルめっき5ウェイ接続端子	ニッケルめっき5ウェイ接続端子

アクセサリ

XT90スピーカー用

あり

あり

なし

認証(安全性および規制以外)

ハイレゾ認証

あり

あり

なし

*予告なく変更される場合があります。

5年間限定保証

Polk Audio, LLC（以下「Polk」または「Polk Audio」）は、本限定保証を最初に小売りで購入した購入者にのみ提供します。最初に小売りで購入した購入者が本製品を第三者に売却または譲渡した場合、本保証は定められた期限を待たずに終了します。

Polk Audioは、スピーカー、パッシブクロスオーバーコンポーネント、およびエンクロージャー（以下「本製品」）について、購入者がPolk Audio正規代理店から最初に小売りで購入した日から5年間にわたり材質上および製造上の不良が生じないことを最初の購入者に対してのみ保証します。

Polkが可能な限り最善の保証サービスをご提供できるよう、購入日から10日以内に製品登録を行ってください（オンライン（http://www.polkaudio.com/registration）でご登録いただくか、Polkカスタマーサービス（電話：800-377-7655*米国、カナダのみ）宛にご連絡ください）。購入時の領収書は大切に保管してください。

不良のある本製品については、購入を証明する書面と併せて、本製品を購入したPolk正規代理店または当社工場（5541 Fermi Court; Carlsbad, CA 92008）宛に前払いの保険を付してご返送いただく必要があります。本製品は元の輸送用梱包または同等物を用いてご返送いただく必要があります。輸送中の紛失または損傷の危険についてはどのような場合でもお客様のご負担となります。当社工場またはPolk正規代理店において検査を行った結果、保証期間内のいずれかの時点で当該ユニットに材質上または製造上の不良が生じたと判定された場合、PolkまたはPolkの正規代理店は、以下の場合を除いて無償で本製品の修理または交換を任意に行うことができます。交換した部品および本製品はすべてPolkの財産となります。本保証に基づいて交換または修理した製品は相当の期間内に送料元払いによりお客様に返送いたします。

本保証には、事故、災害、誤用、悪用、過失、不十分な梱包もしくは出荷手順、商用利用、ユニットの指定最大電圧を超えた電圧の入力、材質上もしくは製造上の不良が直接の原因ではない筐体の美的外観の劣化、またはPolkの許可なく行われた本製品の保守点検、修理もしくは改造により生じた損傷を修理するためのサービスまたは部品を含みません。本製品をPolk正規代理店以外から購入した場合、本製品上に表示したシリアル番号が除去、改ざんまたは汚損された場合、本保証は終了するものとします。

本保証はその他すべての明示的保証に代えて行われます。本製品に上記保証の対象となる材質上または製造上の不良がある場合、お客様が援用できる救済策は上記の修理または交換に限るものとします。本製品の使用または使用不能により生じた付随的損害または間接的損害については、Polk AudioまたはPolkの正規代理店がそのような損害が発生する可能性を知らされていた場合でも、Polk Audioはお客様に対して一切その責任を負いません。また、Polk Audioは第三者による請求についてもお客様に対して一切責任を負いません。一部の州は間接的損害の排除または制限を許可していないため、上記の制限および排除の規定がお客様に適用されない場合があります。

本製品に関するすべての黙示的保証は本保証の期間内に限られます。一部の州は黙示的保証の期間を制限することを許可していないため、上記の制限規定がお客様に適用されない場合があります。本保証は特定の法的権利をお客様に付与するものであり、州によってはその他各種の保証がお客様に付与される場合があります。

本保証は、カナダ国内、米国内、米国領内ならびに米軍およびNATO軍の交流所で購入された製品に限り適用されます。前述の国または地域以外で購入したPolk製品については、製品付属の保証書をご覧ください。
