Für großartigen Sound

Vielen Dank, dass Sie sich für die Polk Monitor XT™-Lautsprecher entschieden haben. Diese neue Linie ist kühn, stilvoll und qualitativ hochwertig für Leistung gebaut. Diese Hochleistungslautsprecher verfügen über von Polk patentierte Dynamic Balance®-abgestimmte Treiber und Hochtöner für klarere Höhen und einen realistischeren Mitteltonbereich. Die Polk Monitor XT-Lautsprecher wurden für großartigen Klang bei großartigem Aussehen entwickelt; mit den dezenten Merkmalen ist dieses Produkt in jedem Einrichtungsumfeld zu Hause. Die Polk Monitor XT-Lautsprecher sind schlicht und einfach, sie sind die wahre Definition von „Erwarten Sie herausragenden Klang“.

Für über 45 Jahre haben wir unseren Ruf als die „Lautsprecher-Spezialisten“ aufgebaut. Wir sind stolz auf unseren überragenden Klang und unsere hohe Fertigungsqualität, die viele patentierte und preisgekrönte Audio-Innovationen einschließt. Für die Mitarbeiter von Polk ist die Herstellung von Audioprodukten nicht nur ein Job – es ist eine Leidenschaft. Und wenn Sie sich eine Sache merken werden, dann dies: Wir leben nach dem wahrsten Prinzip dessen, was Audio liefern sollte – großartigen Klang zu einem erschwinglichen Preis für jedermann!

Technische Unterstützung oder Service

Wenn Ihr Produkt während des Versands beschädigt wurde, wenden Sie sich bitte an den autorisierten Polk Audio-Händler, wo Sie Ihr Produkt gekauft haben. Für technischen Support, FAQs und Reparaturinformationen besuchen Sie http://polk.custhelp.com. Eine vollständige Liste der Kontaktinformationen finden Sie unter https://www.polkaudio.com/contact-us. Support-E-Mail-Adressen und Telefonnummern variieren je nach Region, in der Ihr Produkt gekauft wurde.

WARNUNG: Hören Sie aufmerksam zu

Die Lautsprecher von Polk Audio sind in der Lage, extrem hohe Lautstärken wiederzugeben, was zu schweren oder dauerhaften Hörschäden führen kann. Polk Audio übernimmt keine Haftung für Hörschäden, Körperverletzungen oder Sachschäden, die durch den Missbrauch seiner Produkte entstenen. Beachten Sie diese Richtlinien und verwenden Sie stets gesunden Menschenverstand bei der Einstellung der Lautstärke:

- Begrenzen Sie eine längere Belastung durch Lautstärkepegel, die 85 Dezibel (dB) überschreiten. Weitere Informationen zu sicheren Lautstärkepegeln finden Sie in den Richtlinien der Occupational Health and Safety Administration (OSHA) unter http://www.osha.gov/.

Pour en savoir plus

www.quefairedemesdechets.fr

Produktentsorgung

Für die Entsorgung dieses Produkts gelten bestimmte internationale, nationale und/oder lokale Gesetze und/oder Vorschriften. Für weitere Informationen wenden Sie sich bitte an den Händler, bei dem Sie dieses Produkt gekauft haben, oder den Polk-Importeur/Vertriebshändler in Ihrem Land. Weitere Informationen erhalten Sie auch unter www.polkaudio.com oder durch Kontaktaufnahme mit Polk Audio, 5541 Fermi Court, Carlsbad, California, 92008, USA. Telefon: [phone]

Dieses Symbol auf unseren elektrischen Produkten oder ihrer Verpackung zeigt an, dass es in Europa verboten ist, dieses Produkt als Hausmüll zu entsorgen. Bitte entsorgen Sie das/die Produkt(e) gemäß den örtlichen Gesetzen und Vorschriften zur Entsorgung elektrischer und elektronischer Geräte. Dabei tragen Sie zur Schonung natürlicher Ressourcen und zur Beförderung von Umweltschutz durch das Recycling und die Entsorgung elektronischer Abfälle bei.

Pflege und Reinigung

Das Einzige, was Sie jemals an Ihren Lautsprechern tun sollten, ist sie gelegentlich abzustauben. Verwenden Sie niemals scheuernde oder lösungsmittelbasierte Reiniger oder scharfe Reinigungsmittel. Sie können die Gitter mit dem Bürstenaufsatz eines Staubsaugers reinigen.

EU-Konformitätserklärung

Sound United, LLC erklärt hiermit, dass unser Produkt die folgenden EU/EG-Richtlinien erfüllt:

• EMC:2014/30/EU
• LVD:2014/35/EU
• RoHS: 2011/65/EU und Änderungsrichtlinie (EU) 2015/863

- ErP: EG-Verordnung 1275/2008 und deren Rahmenarbeitsrichtlinie 2009/125/EG einschließlich Änderung 801/2013

Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar: https://www.definitivetechnology.com/declarations-of-conformity.

Sound United, LLC

5541 Fermi Court

Carlsbad, CA 92008, USA

EU-Kontakt:

D&M Europe B.V.

Oude Stadsgracht 1

5611 DD Eindhoven

UKCA-Konformitätserklärung

Sound United, LLC erklärt hiermit, dass unser Produkt die folgenden UK-Vorschriften erfüllt:

• Vorschriften für elektrische Geräte (Sicherheit) 2016

• Vorschriften zur elektromagnetischen Verträglichkeit 2016

• Die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in den Vorschriften für elektrische und elektronische Geräte 2012

- Vorschriften zum Öko-Design für energiebezogene Produkte 2010 Der vollständige Text der UKCA-Konformitätserklärung ist unter folgender Internetadresse verfügbar: https://www.definitivetechnology.com/declarations-of-conformity.

UK-Importeur:

D&M Audiovisual Ltd

Montage von selbstklebenden Gummifußen

Um Ihre Polk-Lautsprecher sicher an ihrem Platz zu halten und Schäden an Böden oder Möbeln zu vermeiden, ist es eine gute Idee, die mitgelieferten Gummifüße an der Unterseite des Lautsprechers zu befestigen.

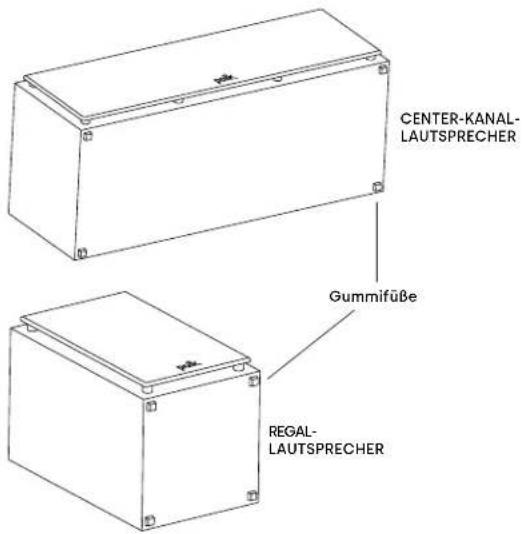

CENTER-KANAL- LAUTSPRECHER Gummifüße REGAL- LAUTSPRECHER

Hinweis:

• XT15/XT20/XT30/XT35: Sie müssen die Gummifüße installieren, bevor Sie das Produkt verwenden.
• XT60/XT70/XT90: Die Gummifüße sind vorinstalliert.

So schließen Sie Ihr System an

Um die beste Klangqualität zu erzielen, ist es wichtig, die Lautsprecher richtig zu verkabeln.

Wie die Anschlussklemmen zu verwenden sind

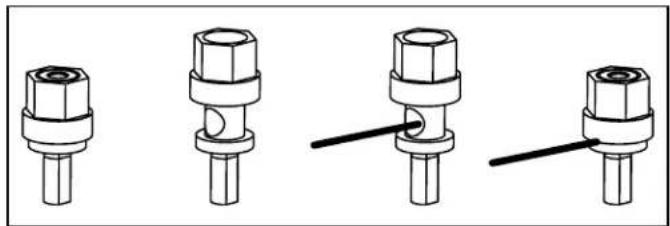

Lösen Sie die Sechskantmutter und führen Sie das blanke Ende des Lautsprecherkabels durch das Loch. Ziehen Sie die Sechskantmutter an, um die Verbindung herzustellen.

Hinweis: Führen Sie nicht den isolierten Teil des Kabels in das Loch ein (dann wird keine Verbindung hergestellt).

Standard-Lautsprecherhalterung

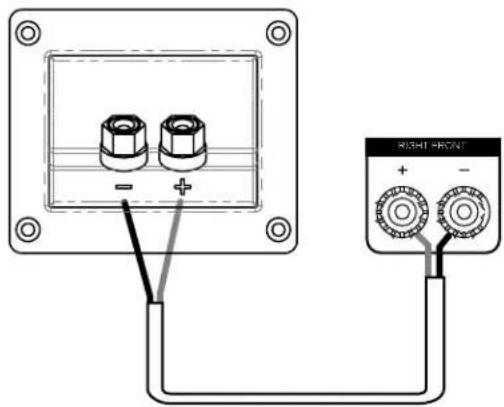

Stellen Sie sicher, dass die roten (+) und schwarzen (-) Anschlüsse am Verstärker oder Receiver mit den roten (+) und schwarzen (-) Anschlüssen an Ihren Lautsprechern verbunden sind. Wenn Ihre Lautsprecher „dünn“ klingen, also wenig Bass und kaum ein Mittenbild liefern, kann das daran liegen, dass eines der Lautsprecherkabel verpolt angeschlossen ist. Prüfen Sie dann erst alle Verbindungen.

Prozessormodus für Center-Kanal-Lautsprecher

Hinweis: Stellen Sie den Center-Kanal-Lautsprecher in den Bass-Management-Einstellungen Ihres Receivers auf „klein“.

Die Menüs „Bassmanagement“ oder „Lautsprecherkonfiguration“ der meisten Surround-Receiver bieten die Wahl zwischen den Modi „normal“ und „weit“ für den Betrieb des Center-Kanals. Bei Digitalprozessoren mit einzelnen Kanälen werden diese Modi als „klein“ und „groß“ bezeichnet. Der normale (kleine) Modus filtert die Bassfrequenzen aus dem Center-Lautsprecher und sendet sie stattdessen an die vorderen linken und rechten Hauptlautsprecher oder an die Subwoofer-Ausgangsbuchse (LFE). Im Weit-Modus (groß) wird ein ungefiltertes Vollbereichssignal an den Center-Lautsprecher gesendet. Verwenden Sie den Modus „klein“ (normal) für eine optimale Leistung und Zuverlässigkeit des Center- (und Surround-) Kanals.

Lautsprecherpositionierung

Um die Klangqualität Ihres Lautsprechersystems zu maximieren - ganz gleich, ob Sie XT15 Regal-Lautsprecher, einen XT30 Center-Lautsprecher oder XT70 Tower-Lautsprecher gekauft haben - ist die richtige Platzierung das A und O. Schauen Sie sich die folgenden Beispiele an und probieren Sie sie auf der Grundlage der von Ihnen erworbenen Lautsprecher der Polk Monitor XT-Serie aus.

Hinweis: Ihre Lautsprecher der Polk Monitor XT Serie sind kompatibel mit den Einstellungen 2.0, 2.1, 3.1, 5.1, 7.1 und 9.1 (optionaler Subwoofer in Grafiken dargestellt).

Hörgenuss mit 5.1 Surround

Sie können die Lautsprecher der Polk Monitor XT-Serie als hintere Surround-Lautsprecher in einem Polk Audio-Heimkinosystem verwenden. Die ideale Platzierung der Surround-Lautsprecher für den hinteren Kanal ist an einer Seitenwand, etwas hinter und oberhalb der Hörposition.

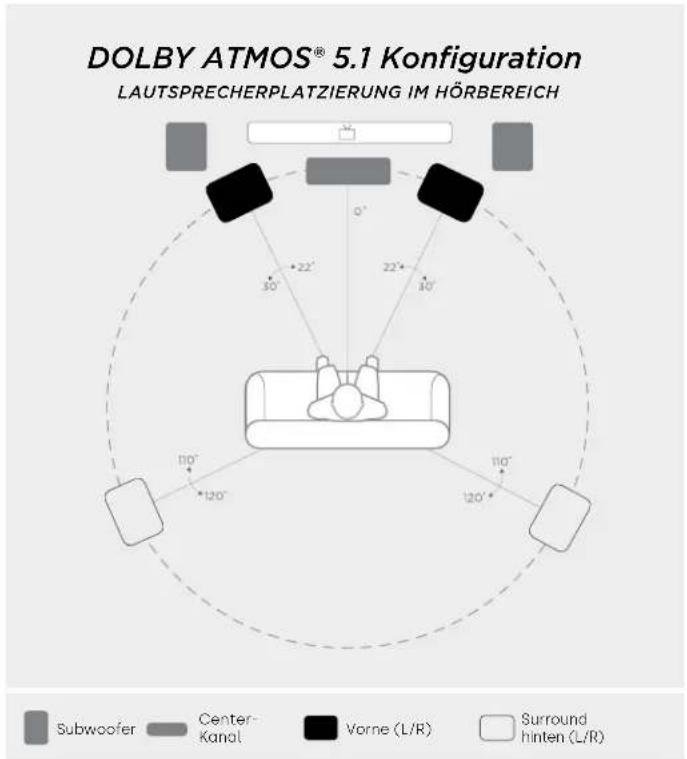

DOLBY ATMOS® 5.1 Konfiguration LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH Subwoofer Center- Kanal Vorne (L/R) Surround hinten (L/R)

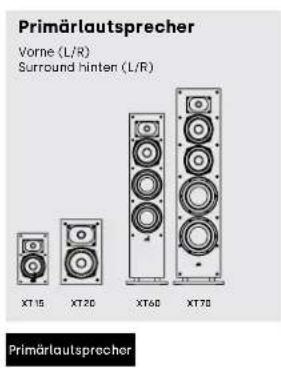

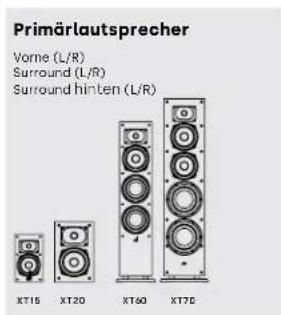

Primärlautsprecher Vorne (L/R) Surround hinten (L/R) XT15 XT20 XT60 XT70 Primärlautsprecher

Hörgenuss mit einem 3.1 System

Um ein möglichst realistisches Stereobild zu erhalten, sollten Sie die Lautsprecher so weit auseinander aufstellen, wie die Zuhörer entfernt sitzen. Sollten die Raumbedingungen eine größere Distanz zwischen den Lautsprechern erfordern, können Sie die Lautsprecher zur Mitte hin anwinkeln, um ein solideres Center-Bild zu unterstützen.

Hörgenuss im 5.1 Surround – alternative option

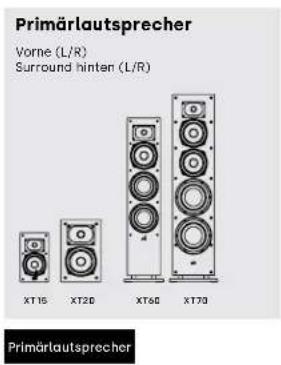

Alternative Aufstellung der Polk Monitor XT-Serie als Surround-Lautsprecher für den hinteren Kanal. Wenn Sie keine hinteren Surround-Lautsprecher an den Seitenwänden aufstellen können, positionieren Sie sie an der Rückwand oberhalb der Hörposition.

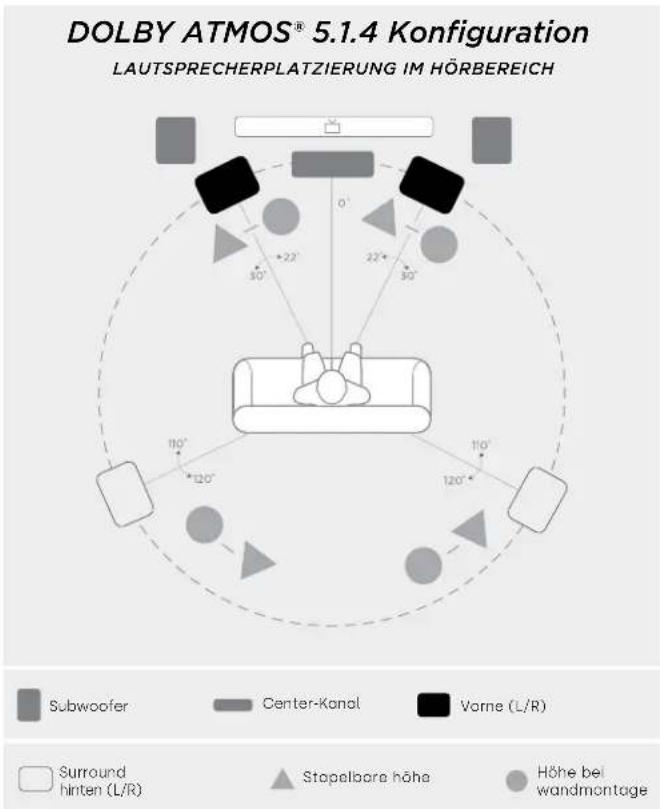

DOLBY ATMOS® 5.1.4 Konfiguration LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH Subwoofer Center-Kanal Vorne (L/R) Surround hinten (L/R) Stapelbore höhe Höhe bei wandmontage

Primärlaufsprecher Vorne (L/R) Surround hinten (L/R) XT16 XT20 XT60 XT70 Primärlaufsprecher

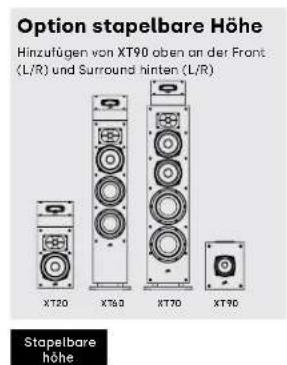

Option stapelbare Höhe Hinzufügen von XT90 oben an der Front (L/R) und Surround hinten (L/R) XT20 XT90 XT70 XT90 Stapelbare höhe

Hörgenuss mit 7.1 Surround

Mit vier Surround-Lautsprechern hinten statt zwei Lautsprechern können Sie Ihr Surround-Sound-Hörerlebnis noch verbessern.

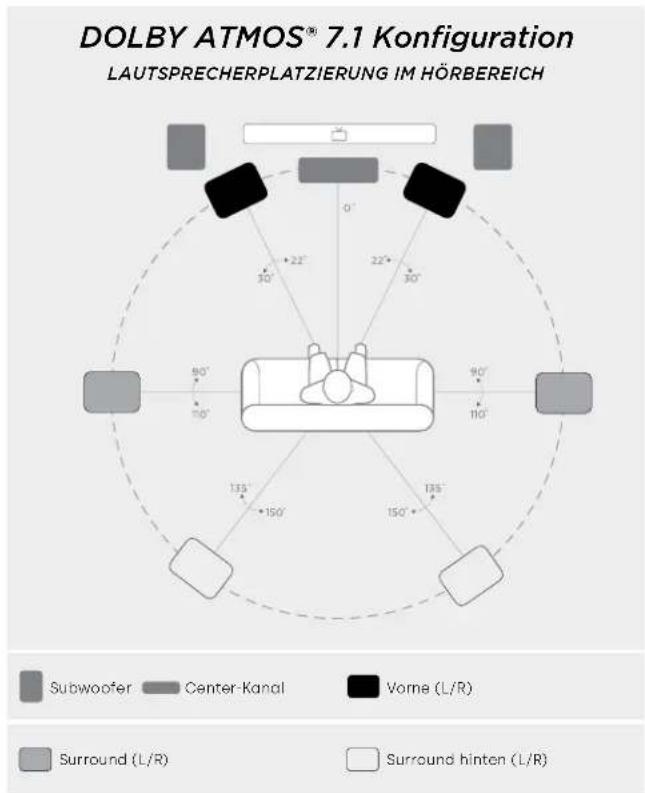

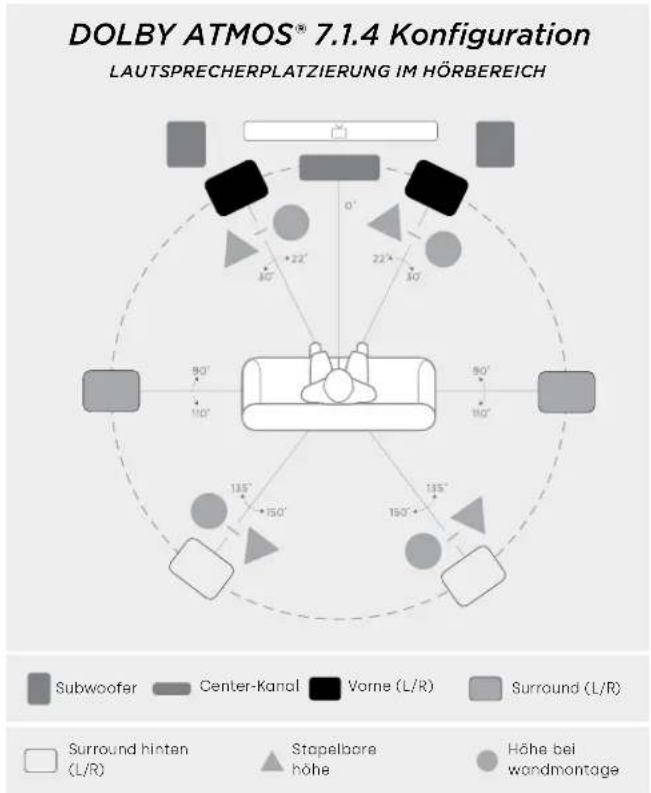

DOLBY ATMOS® 7.1 Konfiguration LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH Subwoofer Center-Kanal Vorne (L/R) Surround (L/R) Surround hinten (L/R)

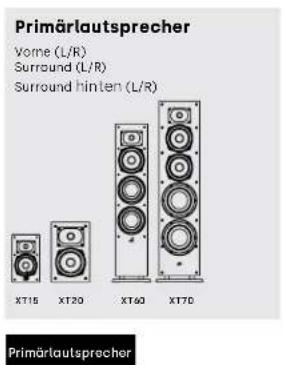

Primärlautsprecher Vorne (L/R) Surround (L/R) Surround hinten (L/R) XT15 XT20 XT60 XT70

Primärlautsprecher

DOLBY ATMOS® 7.1.4 Konfiguration LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH Subwoofer Center-Kanal Vorne (L/R) Surround (L/R) Surround hintan Stapelbore Höhe bei wandmontage L/R

Primärlautsprecher Vome (L/R) Surround (L/R) Surround hinten (L/R) XT15 XT20 XT60 XT70 Primärlautsprecher

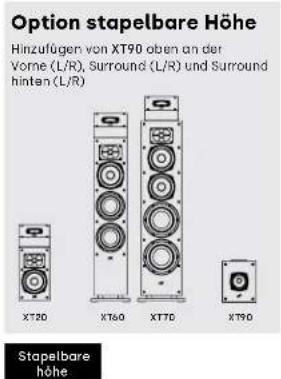

Option stapelbare Höhe Hinzufügen von XT90 oben an der Vorne (L/R), Surround (L/R) und Surround hinten (L/R) XT20 XT60 XT70 XT90 Stapelbare höhe

Monitor XT Regal-Lautsprecher Monitor XT Center-Kanal-Lautsprecher

Spezifikationen XT15 XT20 XT30 XT35
Lautsprechertyp	Standmontage (Paar)	Standmontage (Paar)	Kompakter Center-Kanal	Center-Kanal (L/M/R)
Hochtöner	1" Terylen-Kalotte 1" Terylen-Kalotte 1" Terylen-Kalotte 1" Terylen-Kalotte
Mitteltöner/Mitteltieftöner
Woofer	51⁄4" Spezialpapier 61⁄2" Spezialpapier 2 x 51⁄4" Spezialpapier 4 x 3" Spezialpapier
Passive Strahler	n. z.	n. z.	n. z.	n. z.
Gesamtfrequenzbereich	48 Hz-40 kHz	38 Hz-40 kHz	55 Hz-40 kHz	57 Hz-40 kHz
Frequenzgang (-3 dB)	73 Hz-26 kHz	57 Hz-26 kHz	77 Hz-26 kHz	84 Hz-26 kHz
Empfohlene Verstärkerleistung	30-150 W	30-200 W	30-200 W	25-200 W
Kompatibilität des Verstärkerausgangs	4Ω / 8Ω	4Ω / 8Ω	4Ω / 8Ω	4Ω / 8Ω
Mindestimpedanz (Ohm)	4,1Ω	4,3Ω	4,1Ω	4,2Ω
Empfindlichkeit (2,83 V/1 m)	86 dB	87 dB	89 dB	87 dB
Frequenzweiche
Hochtöner/Mitteltöner	2.200 Hz	3.200 Hz	2.500 Hz	2.500 Hz
Mitteltöner/Mitteltieftöner
Abmessungen und Gewicht
Produkt Abmessungen (B x H x T)	6,50 x 10,6 x 7,18 Zoll165,1 x 269,2 x 182,4 mm	7,50 x 18,0 x 10,99 Zoll190,5 x 330,0 x 279,3 mm	19,9 x 6,50 x 8,13 Zoll482,6 x 165,1 x 206,6 mm	24,4 x 4,15 x 5,55 Zoll619,7 x 105,4 x 141,0 mm
Größte Gesamttiefe (einschließlich Gitter)
Produktgewicht (pro Stück)
Gehäuse
Gehäusetyp Mitteltöner
Gehäusetyp Mittelbass/Subwoofer
Verfügbare Oberflächen	Mattschwarz	Mattschwarz	Mattschwarz	Mattschwarz
Fuße	Ja, Im Karton geliefert	Ja, Im Karton geliefert	Ja, Im Karton geliefert	Ja, Im Karton geliefert
Wandmontage möglich?	Nein	Nein	Nein	Ja
Anschlussklemmen	Vernickelte 5-polige Anschlussklemmen	Vernickelte 5-polige Anschlussklemmen	Vernickelte 5-polige Anschlussklemmen	Vernickelte 5-polige Anschlussklemmen
Zubehör
Entwickelt für XT90-Lautsprecher	n. z.	Ja	n. z.	n. z.
Zertifizierungen (nicht in Bezug auf Sicherheit und regulatorische)
Hi-res-zertifiziert	Ja	Ja Ja	Ja

* Änderungen vorbehalten.

Monitor XT Standlautsprecher Monitor XT Höhenmodul-Lautsprecher

Spezifikationen XT60 XT70 XT90
Lautsprechertyp	Standlautsprecher Standlautsprecher Höhenmodul (Paar)
Hochtöner	1" Terylen-Kalotte 1" Terylen-Kalotte n. z.
Mitteltöner/Mitteltieftöner
Woofer	61⁄2" Spezialpapier 2 x 61⁄2" Spezialpapier 4" Spezialpapier
Passive Strahler	2 x 61⁄2" PRs 2 x 8" PRs n. z.
Gesamtfrequenzbereich	38 Hz-40 kHz 35 Hz-40 kHz 94 Hz-22 kHz
Frequenzgang (-3 dB)	43 Hz-26 kHz 41 Hz-26 kHz 164 Hz-17 kHz
Empfohlene Verstärkerleistung	25-200 W	25-200 W	30-100 W
Kompatibilität des Verstärkerausgangs	4Ω / 8Ω	4Ω / 8Ω	4Ω / 8Ω
Mindestimpedanz	4,4Ω	4,0Ω	4,3Ω
Empfindlichkeit (2,83 V/1 m)	86 dB	89 dB	89 dB
Frequenzweiche
Hochtöner/Mitteltöner	2.200Hz	2.700Hz	2.700Hz
Mitteltöner/Mitteltieftöner
Abmessungen und Gewicht
Produkt Abmessungen (B x H x T)	7,50 x 36,4 x 9,09 Zoll190,5 x 925,0 x 230,8 mm	9,25 x 40,4 x 12,5 Zoll235 x 1.026,6 x 317,9 mm	7,50 x 5,64 x 8,38 Zoll190,5 x 143,2 x 212,9 mm
Größte Gesamttiefe (einschließlich Gitter)
Produktgewicht (pro Stück)
Gehäuse
Gehäusetyp Mitteltöner
Gehäusetyp Mittelbass/Subwoofer
Verfügbare Oberflächen	Mattschwarz Mattschwarz Mattschwarz
Fuße	Gummlpuffer Gummlpuffer		Gummlpuffer
Wandmontage möglich?	Nein	Nein	Ja
Anschlussklemmen	Vernickelte 5-poligeAnschlussklemmen	Vernickelte 5-poligeAnschlussklemmen	Vernickelte 5-poligeAnschlussklemmen
Zubehör
Entwickelt für XT90-Lautsprecher	Ja	Ja	n. z.
Zertifizierungen (nicht in Bezug auf Sicherheit und regulatorische)
Hi-res-zertifiziert	Ja	Ja	Nein

• Änderungen vorbehalten.

Eingeschränkte 5-Jahres-Garantie

Polk Audio, LLC (nachfolgend „Polk“ oder „Polk Audio“ genannt) gewährt diese beschränkte Garantie nur dem ursprünglichen Endabnehmer. Diese Garantie erlischt automatisch vor dem angegebenen Ablaufdatum, wenn der ursprüngliche Einzelhandelskäufer das Produkt an eine andere Partei verkauft oder überträgt.

Polk Audio garantiert nur dem ursprünglichen Endabnehmer, dass der/die Lautsprecher, die passive(n) Frequenzweichen-Komponente(n) und das Gehäuse („Produkt“) für einen Zeitraum von fünf (5) Jahren ab dem Datum des ursprünglichen Kaufs bei einem autorisierten Polk Audio-Händler frei von Material- und Verarbeitungsfehlern sind.

Damit Polk den bestmöglichen Garantieservice bieten kann, registrieren Sie Ihr neues Produkt bitte online unter: www. polkaudio.com/registration oder rufen Sie den Polk-Kundendienst unter [phone] in den USA und Kanada innerhalb von zehn (10) Tagen ab dem ursprünglichen Kaufdatum an. Bewahren Sie unbedingt den Original-Kaufbeleg auf.

Defekte Produkte müssen zusammen mit dem Kaufbeleg unfrei und versichert an den autorisierten Polk-Händler, bei dem Sie das Produkt gekauft haben, oder an das Werk in 5541 Fermi Court; Carlsbad, CA 92008, geschickt werden. Produkte müssen in der Originalverpackung oder einer gleichwertigen Verpackung versandt werden. In jedem Fall wird das Risiko von Verlust oder Beschädigung beim Transport von Ihnen getragen. Wenn bei einer Untersuchung im Werk oder bei einem autorisierten Polk-Händler festgestellt wird, dass das Gerät zu irgendeinem Zeitpunkt während dieser Garantiezeit Material- oder Verarbeitungsfehler aufweist, werden Polk oder der autorisierte Polk-Händler nach eigenem Ermessen dieses Produkt ohne zusätzliche Kosten reparieren oder ersetzen, außer in Fällen wie unten beschrieben. Alle ausgetauschten Teile und Produkte gehen in das Eigentum von Polk über. Produkte, die gemäß dieser Garantie ersetzt oder repariert werden, werden innerhalb einer angemessenen Zeit kostenfrei zurückgeschickt.

Diese Garantie umfasst keine(n) Service oder Teile zur Behebung von Schäden, die durch Unfall, Katastrophen, Missbrauch, Fahrlässigkeit, unzureichende Verpackungs- oder Versandverfahren, kommerzielle Nutzung, Spannungseingänge über dem Nennwert des Geräts, kosmetisches Aussehen des Gehäuses, das nicht direkt auf Material- oder Verarbeitungsfehler zurückzuführen ist, oder Service, Reparatur oder Modifikation des Produkts, die nicht von Polk autorisiert oder genehmigt wurde, verursacht wurden. Diese Garantie erlischt, wenn das Produkt von einem nicht autorisierten Händler gekauft wurde oder wenn eine der Seriennummern auf dem Produkt entfernt, manipuliert oder verunstaltet wurde.

Diese Garantie gilt anstelle aller anderen ausdrücklichen Gewährleistungen. Wenn dieses Produkt in Material oder Verarbeitung wie oben beschrieben mangelhaft ist, ist ihr einziger Rechtsbehelf wie oben beschrieben dass es repariert oder ersetzt wird. In keinem Fall haftet Polk Audio Ihnen gegenüber für beiläufig entstandene Schäden oder Folgeschäden, die sich aus der Verwendung oder der Unfähigkeit zur Verwendung des Produkts ergeben, selbst wenn Polk Audio oder ein autorisierter Polk-Händler auf die Möglichkeit solcher Schäden hingewiesen wurde, oder aber für Ansprüche anderer Parteien. In einigen Staaten ist der Ausschluss oder die Beschränkung von Folgeschäden nicht zulässig, sodass die oben genannte Einschränkung und der Ausschluss für Sie möglicherweise nicht gelten.

Alle stillschweigenden Garantien dieses Produkts sind auf die Dauer dieser ausdrücklichen Garantie beschränkt. Einige Staaten erlauben keine zeitliche Einschränkung einer stillschweigenden Garantie, sodass die oben genannten Beschränkungen für Sie möglicherweise nicht gelten. Diese Garantie gibt Ihnen bestimmte gesetzliche Rechte, und Sie können auch andere Rechte haben, die von Staat zu Staat variieren.

Diese Garantie gilt nur für Produkte, die in Kanada, den Vereinigten Staaten von Amerika, ihren Besitzungen und den Austauschstellen der US- und NATO-Streitkräfte erworben wurden. Bitte beachten Sie die Garantiebestimmungen für Polk-Produkte, die in Ländern oder Gebieten gekauft wurden, die hier nicht aufgeführt sind.
