使用説明書 iW 6DS TANNOY

1. 屋外の製品を除き、機器を水から遮ざけてください。

2. 空いた布でのみ沿昇してください。

3. 通気口を重がないでください。

メーカーの指示に従ってインストールして

ください。

1. 隆房器、ヒートレジスター、ストーブなどの楽熱機器（アンプを含む）の近くには取り付けないでください。

2. メーカーが指定したアタッチメント/

アクセサリーのみ使用してください。

1. 指定されたカート、スタンド、三脚、ブックット、またはテーブルのみ使用してください。カート/機器の相み合わせを移動する際には、転餌を防ぐ

よう注意してください。

1. 電期などの密封された空間には設置しないでください。

2. 混火のような火の元の近くに置かない

でください。

1. 動作温度範囲は表氏5度から45度(筆氏41度から113度)です。

法的放棄

ここに含まれる記述、写真、意見の全体または一言で依頼して、いかなる人が掲索を生じされた場合にも、Music Tribe は一切の把握責任を責いません。技術仕様、外観およびその他の情報に予告なく変更になる場合があります。商標はすべて、それぞれの所有者に届けします。Midas、Clark Tsink、Lab Gruppen、Lake, Tanney, Turbosound, TC Electronic, TC Helicon, Behringer, Bugena, Aston Microphonesおよび Cooclaudioは Music Tribe Global Brands Ltd. の商標または登録商標です。《Music Tribe Global Brands Ltd. 2024 照断利用祭上。

限定保证

適用される保証条件と Music Tribe の限定保証に関する摘要については、オンラインと community.musictribe.com/support にて詳細をご確認ください。

安全须知

この Tennis 室内モータシステム製品を写い上げた大きさがうどんについてします。Tanny 室内 スキー システムは、最商品質のキャピミット スキーとスタジオモータとの製造における同位専門気に基づいたミータ-言語のスピーカンシステムです。各自のドライブユニット設計や高域アクワロジーにより、これらの雪球スピーカーに、複数の部署への分散オーティオ投傷、ホームシア タータシステム、個別オーディオシステムなどの用途、およびスペースが限られているが基準の品質が等級先発されるなどの多くの用途に不可な及びフォーマンを実現します。スピーカー仕達は、優れた仕達的完全を転えた特性投資 M5 パワフルを基いていく。これを必要なポリカーボネート クランプマヨント スシステム(特出映画)0168929 及相合み合わせて、壁面との特性の高い音像融合がパフォーマンを向上させ、ドラーが基礎的なパフォーマンを負担するための方法に安定したラットフォームが確保されます。あらゆるスタイルの盗飾を引きている又有あき含むグリルと薄型マウント フレームは、家庭健康にシュルス人に海い込まれよう字体できます。その結果、居住空間への侵入を最小地に卸えながら、オーティオマニアが求める商品質のサウンドを提供するシステムが経生しました。

開梱

すべてのTannoy製品は出句前に応査に検査されています。開催後、輸送中に損傷が発生していないことを確認するために製品を検査してください。万が一損傷があった場合は、販売店に運終し、販売店が返送を要求する可能性があるため、すべての梱包材を保管してください。

安全に関するお知らせ

Tannoyは、これらのスピーカーの不適切な取り付けによって生じた損害については責任を負いません。

88 IV Series

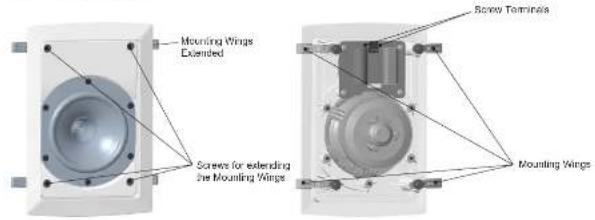

製品機能の識別

全モデルに共通する機能

iW 6DS および iW 62DS LF 調整 スイッチ

iW 62S パッシブ/アクティブ スイッチ

2 ウェイ 4 インチ デュアル同心壁内スピーカー (ホワイト)

2ウェイ 6インチ 璧理め込み型スピーカー (ホワイト)

3ウェイ6インチ壁埋め込み型スピーカー（ホワイト）

2×6インチ壁理の込み型サブウーファー（ホワイト）

IW 620S-NH および IW 625-NH モデル用のオプションのブリインストール バックカン。バックカンには専用のインストール手順が付属しています。

アクセサリー

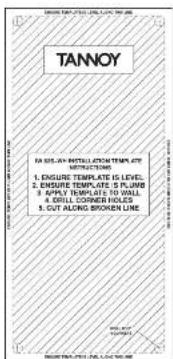

インストールテンプレート (付属)

TANNOY A BURGER NO. 201457 TEMPLES PROFECTIONS 1. ENGLISH TEMPLES & O. LEVEL 2. ENGLISH TEMPLES AND TO FLAME 3. APPEY TEMPLES TO WALL 4. DALL, ONIONAL HILLS 5. CUT ALONG BROWN LIME

TANNOY TA 2015-AS INSTALLED FROM TEMPLES AND INSTRUCTIONS 1. ENSURE TEMPLATE IS LEVEL, 2. ENSURE TEMPLATE IS PLUMB, 3. EQUITY TEMPLATE IS WALL, 4. DRILL CORNER HOLES, 5. CUT ALONG BROKEN LINE

配線とセットアップ

Fig.1 W4DC

Fig. 2 W 6DS

Fig. 3 IW 62DS

Fig. 4 W 62S

端子パネルの接続とドライバーのアース

1. 警告: スピーカーの信傷を防ぐため、ケーブルを接続または取り外す前に、アンプの電源がオフになっていることを確認してください。
2. アンプの電源をオンにする前に、すべての接続が確実に行われ、慢性が正しいことを再確認してください。

シングルワイヤモードでの接続

ネジ電子は、AWGN～AWG12サイズのスピーカーケーブルに対応するように設計されています。

1. 外側の保護所を約8mm(パインチ)製がし、内側のコアをねじり合わせます。コアを挿入し、小さなマイナスドライバーを使用して固定し、正しい個性が維持されていることを確認します(図1～3を参照)。
2. W620S では、アンプからのスピーカーケーブルをスピーカーの高周波(H)電子に接続すると、シングルワイヤモードで最適なパフォーマンスが得られます(図3を参照)。

バイワイヤモードでの接続 - iW 62DS

各スピーカーには、IF(低周波)接続用に1セット、HF(高周波)接続用に1セット、合計2セットのケーブルが必要です。

1. バイワイヤモードではリンクワイヤを切断する必要があることに注意してください。
2. アンプに低音と高音の情報目の個別の出方継子が装備されていない場合は、ケーブルのアンプ目で、LF1(プラス)とLF1(プラス)をねじり合わせます。
3. これらを、+(プラス)マークまたは赤色で表示されているアンプチャンネルのプラス端子に接続します。
4. LF-(マイナス)ケーブルとHF-(マイナス)ケーブルをねじり合わせて、-(マイナス)マークまたは黒色のアンプチャンネルのマイナス端子に接続します。
5. スピーカー側では、ケーブル披露の極性マークに注意しながら、LF+ケーブルとLF-ケーブルをスピーカーの正確子に接続します。
6. 次に、HP-とHP-を同じスピーカーのHP端子に接続します。図3を参照してください。

アースまたは接地リードの接続 - iW 6DS および iW 62DS

1. NV505およびNV6205モアルには、ドライバーのアース機能を活用してパフォーマンスをさらに最適化するように設計された追加の様子があります。シールドまたはスクリーン付きのスピーカーケープルを使用し、スクリーン端子をスピーカーのアースまたは接地灯(紙)様子とアンプの接地またはアース接続に接続します。
2. あるいは、シールド付きスピーカークーブルを使用していないがアース機能を利用したい場合は、スピーカーのアースまたは接地(緑色)電子とアンプのアース(接地)接続の間に1本のクーブルを接続します。
3. 音単コントロールを最低に設定した状態でアンプの車両を入れます。お気に入りのソースを選択し、ゆっくりと音声を下げます。スピーカーから低音と高音の情報が再生されていることを確認します。再生されていない場合は、アンプの車両を切り、接続を内修薬します。

バイアンプiW 62DS

1. バイアンプは、バイワイヤリングの原理をさらに1段若拡張したものです。この接続オプションでは、各スピーカーの低音信号と高音信号に別々のバフーアンプが使用されます。
2. リンクケーブルが切断され、全体にわたって正しい軽性が維持されていることを確認します。
3. ステレオアンプを2つ使用する場合は、1つで低音情謡をスピーカーに供給し、もう1つで高音情謡をスピーカーに供給することをお勧めします(区3を参覧)。

iW 62Sの接続

1. IV S25はバッシブモードまたはアクティブモードのいずれかで動作できます。
2. パッシブモードでは、内部のローバスフィルターがメインスピーカーへの移行を提供します。
3. アクティブモードでは、内部のローパスフィルターがバイパスされ、外部コントローラーとパワーアンプの使用が可能になります。この動作モードは、低間波拡張とイコライゼーションを資用し、ローパスクロスオーパーをメインスピーカーのセットアップと部屋の特性に合わせて最適に設定できるため、最適なパフォーマンスを得るのに通しています。
4. パッシブまたはアクティブ動作は、グリルの後ろにあるフロントバッフルスイッチで設定できます。
5. スピーカー継子の1組からアンプまでケーブルを記録し、摩竹が正しいことを確認します。もう1組の端子は、別のスピーカーに接続できるリンクです。

インストールガイド

壁クランプ 機 構

独自のクランプ機 構は、スピーカーのパッフルに至みが生じるリスクなしに、壁面への音響的に最適な素着を実現するように設計されています。

IW4DCには4つの取り付けクランプとネジがあり、IN60Sには6つ、IN620SとIN62Sには8つあります。これらのネジを締めると、非常に圧力なポリカーポネートのクランプアームが自動的に回転してロック位置に移動し、空面の内側にしっかりと固定されます。

この設計により、スピーカーの取り外しや向きの変更も簡単に行えます。 スプリング式のクランプ機備により、ネジが緩むと（反対計回りは国すと）、クランプアームがガイドに沿って得就し、その変化停止位置に回転します。 キャプティロックシステムにより、クランプアームがネジの確から外れて壁の空間内で出失することがなくなります。

重要

スピーカーを壁から取り外す前に、すべてのネジを覆めてクランプを体止位置にします。

警告：既存の設備に新しいスピーカーを追加する場合、または単に古いスピーカーを交換する場合は、システムを駆越するアンプがオフになっていることを確認する必要があります。

警告：設置を進める前に、電気ケーブル、配置、壁の柱の位置を正階に決定してください。障害物のない壁の位置を選択したら、慎重に測定して正しい配置であることを確認します。

取り付けを進める前に、グリルとバッフルパネルを周囲の装飾と調和するように装装することができます。

パッフルを準拡する業は、ドライバーアセンブリを原車にマスキングしてください。塗料がコーン、ロール サラウンド、または HP ユニットに接触しないようにすることが重要です。六が消まるのを防ぐため、金属製の穴あきグリルにはスプレー塗装することを扱くお勧めします。ブラシ塗装しか選択肢がない場合は、1度だけ早く滑るよりも。薄く何度も滑った方が仕上がりがうれています。

スピーカーには、グリルの内側に固定された音響的に透明な保険フォームのシートが付属しています。グリルを部屋の装飾に合わせて塗装したら、元のフォームを取り外し、アクセサリバックに付属している予備のシートと交換してください。この交換用フォームは、姿切なスプレー接着可を使用して、グリル全体に接着することが重要です。接着しないと、共唱音が届にえます。

概要

Tannoy 噩内スピーカーは、102 x 51 mm (4" x 2") の木材を 406 mm (16') 関潮で使用した標準スタッドパーティション ウィールシステムに取り付けるように設計されています。ただし、一般的には標準厚さの石膏ボードで構築された中空窪の製酒に使用されることが想定されています。これはガイドラインであり、最大厚さ 254 mm ^3 までの安全なクランプ面がある取り、さまざまな場所やさまざまな壁造タイプでの Tannoy 壧内製品の使用を処けるものではありません。

スピーカーの後ろの蝶の空 溪に、密閉度が高く、正席に制御された背面の「エンクロージャ」ボリュームを 提 失するための指揮を押じないと、混用波数でのプライバーコンシの詭台が処刻になる可能性があります。これは、スピーカーの後ろのエンクロージャとしての実的に検査します。このマニュアルのスピーカー負荷ボリュームのセクションを参照。これを確実に行わないと、価音と音域のパフォーマンスに悪影響を及ぼします。

ポジショニング

これらのモデルは、ホームシアターやマルチチャンネルシステムで使用する場合、取り付け場所の受飲性が非常に高くなります。特に、Tammy Dual Concentric ドライブユニバースのユニークなポイントソース対称分散特性により、モデルIM4.0およびIM505に、複向き（スパッドパーティション欄の場合は複向き）確認の後ろに十分なスペースがある場合）のどちらにも取り付けることができます。

最適なスペクトルおよびステレオ性能を実現するには、次のように取り付け場所を選択してください。

垂直面

フロントパッフルの中心を、通常の石席時のリスニング位置によって決める、規定されるリスニング高さに合わせます。オーディオ用施でリスナーの正面に配置する場合、活性度は高さ1000 mm～1700 mm（8インチ～67インチ）の範囲になります。部席の後端に取り付けるホームシネマリアエフェクトスピーカーとして使用する場合、取り付け高さの範囲は15330 mm～21430 mm（60インチ～84インチ）です。

水平面

スピーカーは1500mm～4500mm(60インチ～180インチ)雑して説明する必要があります。部屋のリイズと形状によって最終的な説明場所がまずますが、一般的には、ステレオペアとして使用する場合のリスニング位置は、スピーカー間の距離よりも少し難して設定する必要があります。

ホーム シネマシステムのリア エフェクト スピーカーとして使用する場合、理論的な視影ポイントは、後壁からリスニング位置までの距離によって決まります。部屋の架にスピーカーを記載することは遡げてください。パフォーマンスに拠影響が出る可能性があります。関から 1 メートル (3 インデ) の距離を保ってください。

スピーカー の取り付け

覚えておいてください。二度測って、一度切ってください!

1. 取り付け場所が決まったら、付属のテンプレートを使用して、壁材を切り取る領域をマークします。スタッド、ワイヤー、パイプなどの干渉がないことを再度確認しながら、債重に廃棄物を取り除きます。

2. スピーカーケーブルを取り付ける際は、ケーブルの地線体を損傷する可能性のあるネジや灯が配慮経路に存在しないことを確認してください。スピーカー端で十分なケーブル長を確保し、制限のない状態を可能にします。

3. 素切な手段(断熱材またはフォーム)でスピーカーの後ろの空間を疎展し、「エンクロージャ」領域を作成する必要があります。これにより、このマニュアルの仕様セクションに詳述されているように、スピーカーに必要な負荷容量が提供されます。

4. スピーカーと背面の背面の肩に音響減衰を設けることが重要です。SAFシート（着着アクリル線相）の使用をおめします。使用するすべての材料が地域の消防法および建築法規に準拠していることを確認してください。

5. スピーカー背面の端子に接続する準備として、スピーカーケーブルの端から8mm(4インチ)のシールドを新がします。

6. 壁に挿入する前に、クランプアームが図のように指っていることを確認します。

7. 正しい配線個性に注意しながらスピーカーケーブルを接続します: プラス端子(マーク、赤内)にはプラスケーブル(通常、繰り返し刻印された名前、錦、または降起したリブでマークされています)を接続し、マイナス端子(マーク、素色)にはマイナスケーブルを接続します。

8. 歲にあらかじめ開けておいた内にバッフルを挿入します。スピーカーワイヤがドライバーから確実に離れた位置にあることを深認してください。ドライバーコーンに接触すると不快なプザー者が発生します。

9 これで、各クランプネジを締めることができます(统计回り)。1つのコーナーから紛めて反対側のコーナーに移動し、視覚的な方向を確認できる程度に紛めてから、他の2つのコーナーを締めます。

1. 最後に中央のクランプを続けて完成です。

警告: ネジを締めすぎないでください。壁への強力な音響シールを実現するためには、締めすぎは不必要であり、壁面を損傷するリスクがあります。

1. 他のスピーカーについてもインストール手順を繰り返し、アンプへの橋続プロセスを完了します。

2. もうーえ、ケーブルの極性が正しいことを確認してください。

3. ポリュームコントロールを最低に設定してアンプの申源を入れます。信号ソースを選択し、ゆっくりとボリュームを下げます。低音と高音が両方のスピーカーから周ごえることを確認します。聞こえない場合は、アンプの電源を切り、接待を再確認します。

4. 設置場所の周囲を注意深く点検し、システムの快適性を担な可能性のあるプザー音やガタガタ音がないことを確認してください。プザー音やガタガタ音がある場合は、ケーブルタイや遠切な梱包材を使用して原因を特定し、音を消してください

5. スタッドと壁板の実材の間の隙間をシリコンシーラントで密閉すると、最近なパファーマンスが得られます。この空洞シーリングにより、ほぼ気限な密閉状態を実現できます。クランプ機器によって効果的な接着が実現されるため、バッフルを壁にシリコンで固定しないでください。

グリルは、グリルの縦をパッフルに負重に衝えて、フロントパッフル開口部に負重に取り付ける必要があります。へこみによる損傷を追けるため、グリルの中央を所定の位置に押し込むときに、角に均等に圧力をかけます。

グリルを取り外すには、開いたペーパークリップまたは同様の長さの丈夫なフ

一ナー近くの2つの穴に通して、ゆっくりと引っ張ります。グリルはぴったりとフィットするように設計されているため、ワイヤーを各コーナーに順番に挿入し、メッシュが歪まないように頃えに引っ張ります。

スピーカーの読み込み音量

密閉された「エンクロージャ」を実現し、スピーカーの後ろに適切なドライバー負荷領域を提供するには、2つの簡単な方法があります。

選択する方法は、新しい建築プロジェクトのように壁が建設中であるか、アクセスが制限されている原存の壁であるかによって民なります。

オプション1

建設中のスタッドパーティション型。102 mm x 51 mm (4 x 2 インチ) の木材が 406 mm (16 インチ) 間隔で使用されています。

1. スピーカーの間口部の上下の空洞を、同じフレーム材で塩きます。この2つの内部障壁側の距離は、次の表に示すようにする必要があります。

モデル	距離
w4DC	410 mm (16")
W6DS について	550 mm (21.5")
W62DS について	825 mm (32.5")
W62S	825 mm (32.5")

Inside of stud partition

現存の木器スタッドパーティション、または102mm(4インチ)の空洞決さで構築されたその他の壁タイプ。

多くのプロの設置業者は、適合性のある材料の「ドーナツ」を使用します。これは、パーティションの2つの表面の間または登の空間にぴったと仮まるように挿入できます。材料のストリップの内側の表面の長さによって、「エンクロージャ」の斜橋が決まります。各モデルについて、ストリップを下の表に配置されている長さにカットし、空洞に挿入して結合し、適切な容積を確保するリングを形成します(図12を参照)。

モデル	長さ
MWDC	1380 mm (54")
MW6DS について	1570 mm (62")
MW62DS について	1920 mm (75%)
MW6S	1920 mm (75%)
