ブランド ARRI
モデル L5-DT
製品タイプ フレネルLEDデイライトチューナブルプロジェクター
寸法（約） 394 x 278 x 220 mm（長さx幅x高さ）
重量 5.0 kg（マニュアル版）/ 6.4 kg（P.0版）
光源 LED、標準寿命50,000時間
色温度 5000 K – 6500 K
+/-グリーン補正 はい、フル+/-グリーン（Rosco相当）
ビーム角度（半値角） 14° – 50°
調光 電子式、0 – 100%
AC電源 100 – 240 V、50/60 Hz、115 W
DC電源（バッテリー） 23 – 36 V、XLR 4ピンコネクタ
制御 DMX 512-A、RDM、内蔵メニュー、ALSM
DMXチャンネル モードにより1～16（8ビット、16ビット、Coarse/Fine）
コネクタ PowerCON True1（AC）、XLR 4ピン（バッテリー）、XLR 5ピン（DMX）、Mini-USB
冷却 温度制御ファン、モード：LOW、VARI、H145
保護等級 IP20
最高周囲温度 45 °C（113 °F）
取り付け 28mm口径、±90°傾斜、ねじ固定
安全 熱保護、安全ワイヤー必須、光源を直視しない
メンテナンス 柔らかい布で清掃；電気接点にはイソプロピルアルコールを使用
交換部品/修理可能性 光源はユーザーによる交換不可；ARRI認定サービスによる修理
付属アクセサリー プラグ付き電源ケーブル、サポート（ヨーク）、28mm口径、簡易マニュアル

よくある質問 - L5-DT ARRI

L5-DTの色温度を調整するにはどうすればよいですか？
コントロールパネルのCCT/HUEロータリーノブを使用します。回して色温度を5000Kから6500Kの間で調整します。値は画面に表示されます。
L5-DTをDMXプロトコルで制御できますか？
はい、L5-DTはDMX 512-AおよびRDMに対応しています。XLR 5ピンケーブルをDMX入力に接続し、メニューのFixture > Setup > DMXでアドレスとモードを設定します。
利用可能なファンモードとその使用タイミングは？
3つのモードがあります：LOW（静音、低速）、VARI（温度に応じた速度）、H145（最高45°Cまで対応の最高速度、明るさ約15%低下）。Setup > FANメニューから選択します。
L5-DTのレンズを清掃するにはどうすればよいですか？
柔らかい無塵布を使用します。頑固な汚れには布を中性洗剤で軽く湿らせます。強力な溶剤は使用しないでください。電気接点にはイソプロピルアルコールを染み込ませた綿棒を使用します。
STATUSランプが赤く点滅した場合の対処法は？
ゆっくりした赤点滅（0.5秒）は進行性の過熱を示し、速い点滅（0.25秒）はキャリブレーションデータの読み込み中を示します。ランプが赤く点灯したままの場合は、プロジェクターが過剰な温度に達しています。冷却し、換気を確認してください。
L5-DTはバッテリーで動作しますか？
はい、XLR 4ピンコネクタを介して23～36Vの直流電圧を受け入れます。最低5.5Ahの容量のバッテリーを使用してください。稼働時間は次の式で計算します：（容量Ah × 定格電圧 × 54）÷ 115 W。
L5-DTのファームウェアを更新するにはどうすればよいですか？
ARRIウェブサイトからARRI Lighting Service Manager (ALSM)ソフトウェアをダウンロードします。プロジェクターにMini-USBケーブルを接続し、ALSM経由でアップデートを実行します。詳細な手順はALSMマニュアルを参照してください。
L5-DTに対応するアクセサリーは？
アクセサリーにはフィルターホルダー、バーンドア、スクリムが含まれます。上部ラッチと安全装置で前面に取り付けます。アクセサリー一覧はマニュアルの45ページを参照してください。
プロジェクターを高所で安全に固定するにはどうすればよいですか？
常に総重量の10倍以上の容量を持つ安全ワイヤーを使用してください。ヨークのアイレット（P.0版の場合は穴）に通します。28mm口径でプロジェクターを固定し、すべてがしっかり締まっていることを確認します。
エラーコードE.003は何を意味しますか？
コードE.003はコントローラーの過熱を示します。STATUSランプが赤くなります。プロジェクターを冷却し、通気口が塞がれていないこと、周囲温度が45°Cを超えていないことを確認してください。

ユーザーの質問 L5-DT ARRI

0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。

この機器について新しい質問をする

メールはプライベートのままです：誰かがあなたの質問に答えた場合にのみ通知するために使用されます。

まだ質問はありません。最初の質問者になりましょう。

デバイスの取扱説明書をダウンロード 照明 無料でPDF形式で！マニュアルを見つける L5-DT - ARRI 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 L5-DT ブランド ARRI.

使用説明書 L5-DT ARRI

情報は予告なく変化する可能性がある。ARRI とその他の関連会社はマニュアルに従わなかった場合に起こった怪我や故障、パーツの紛失、経済損失などの責任は一切取らない。ARRI のロゴがついている情報やサービスは、ARRI、そして ARRI に関わるすべての関連会社の認可を受けている。

ARRT の許可なくこのマニュアルの配布、再印刷、違う言語への翻訳、送信、転写、保管などの行為を一切禁ずる。ARRT のホームページから個人用でファイルをダウンロードする場合、最新バージョンである事を確認する。資料は予告なく変更される事があるため、ダウンロードされたファイルの責任は ARRT は一切とらない。

ARRI ライティングサービスマネージャー ALSM 30

エラーメッセージ 31

DMXプロトコル 33

明細事項 44

安全情報

ARRI L5-DT - 安全情報 - 1

思わぬ怪我や器具の破損を防ぐため、必ず注意事項を守って使用する。

警戒標識や表示の説明

ARRI L5-DT - 警戒標識や表示の説明 - 1

怪我や器具への破損の恐れ有り

ARRI L5-DT - 警戒標識や表示の説明 - 2

電気ショック、火事の恐れ有り。怪我や器具への破損の恐れ有り

ARRI L5-DT - 警戒標識や表示の説明 - 3

警告！高温。表面温度が高い恐れ有り。火傷に注意。

ARRI L5-DT - 警戒標識や表示の説明 - 4

警告！光の放射強度に注意。目の損傷に注意。

注：その他の情報

一般注意事項

・この書面には重要な情報と器具を安全にお使い頂く説明事項が記載されてある。
・必ず安全情報を守り使用する。
・L5- シリーズの付属品、バッテリーパックやバッテリーチャージャーを使用する時はマニュアルに従って使う。大事な安全情報やセキュリティ情報が記載されてある。
- ARRI® L-Series®. に同封されてあるユーザーマニュアルと取り付けマニュアルを読む。
・マニュアルはすべて次に使用する人のために保管しておく。
- ARRT® L-Series®. は専門家向けに作られている器具なため、資格がある人のみ使用可能。一般使用は出来ない。
環境保護のため、市町村のゴミ出しの規定に従い廃棄物を処分する。
・部品のガイドラインは以下の通り：

Low voltage directive 2014/35/EU

EMC directive 2014/30/EU

製品のインストールやシステムの操作を始める前に必ず安全情報と操作説明書を読み理解する。

ARRI L5-DT - 一般注意事項 - 1

ARRTに認められている正規の予備部品や付属品以外使用しない。他の部品を勝手に使用した場合、思わぬ事故や器具への破損が生じる可能性があり、保証がきかなくなるため注意。

ARRI L5-DT - 一般注意事項 - 2

システムを使い始める前にすべてのケーブルと装置に破損がないかを確認する。不良品は絶対に使用しない。以下の条件に当てはまる部品がないかを確認する：

部品 破損の可能性
ハウジング、レンズ ヒビ、傷、変形
ケーブル ヒビ、傷、焦げ
コネクター ヒビ、傷、焦げ
ケーブルコネクター 破損
スレッド 破損

ARRI L5-DT - 一般注意事項 - 3

部品や照明自体に日に見える破損がある場合、使用を停止する。故障している部分を買い替えるか修理をする。修理をする場合はARRI認定のサービスセンターに連絡をする。

ARRI L5-DT - 一般注意事項 - 4

部品を勝手に修理しない。ARRI認定のサービスセンターでメンテナンスや修理を頼む。

ARRI L5-DT - 一般注意事項 - 5

製品の温度が 45° C / 113° F（ハイブリッドバージョン：35° C / 95° F）を超えた場合、使用をやめる。P.44 に記載されてある” 明細事項 “情報を確認する。

ARRI L5-DT - 一般注意事項 - 6

安全事項を無視して使用しない。

ARRI L5-DT - 一般注意事項 - 7

製品を分解しない。ハウジングを密閉している粘着シールは、一度剥がすと再度取り付けは出来ない。この行為が見られた場合保証が無効になる。

ARRI L5-DT - 一般注意事項 - 8

使用時の定期的な製品チェックとは別に、安全のため一年に一度 ARRI の専門家に製品や部品を細かくチェックしてもらう事をお勧めする。チェックの際にプロトコルを保管しておく

具体的な安全情報

ARRI L5-DT - 具体的な安全情報 - 1

・連続使用をすると表面温度とヒートシンクの温度が上昇するので注意。扱う前に製品の温度が下がるまで、クールダウンするまで待つ。

ARRI L5-DT - 具体的な安全情報 - 2

・使用中は絶対に空気口とヒートシンクの表面を覆わない。他の部品や機械から最低0.5m/1.65ftの距離を保つ。

ARRI L5-DT - 具体的な安全情報 - 3

・警告！激しい光。絶対に光源を直接見ない。

ARRI L5-DT - 具体的な安全情報 - 4

・他の照明器具のライトビームを、絶対に光源に向けない。製品自体を暖房器具に置かない。温度が上昇しすぎると自動的に電源が切れるので注意。

ARRI L5-DT - 具体的な安全情報 - 5

・床面より高い位置で使用する際、製品と部品は必ず固定して使用する。製品を使用している環境の安全事項を確認して従う事。

ARRI L5-DT - 具体的な安全情報 - 6

・絶対にケーブルを引っ張って照明器具を動かさない。同様、絶対にケーブルを使って照明器具を吊るさない。電池パックをケーブルから吊るさない。

ARRI L5-DT - 具体的な安全情報 - 7

・警告！高電圧！ケーブルを繋げる、もしくは取り外す前に必ず本製品の電源を切る。

ARRI L5-DT - 具体的な安全情報 - 8

・照明器具を使用する前に、製品を使う環境の AC パワーがラベルに記載されてある電圧と周波数レンジに対応している事を必ず確認する。AC パワーが合わない場合は絶対に器具を使用しない。

ARRI L5-DT - 具体的な安全情報 - 9

・照明器具を使用する前に、電池パックのサプライボルテージがラベルに記載されてある電圧レンジに対応している事を必ず確認する。

ARRI L5-DT - 具体的な安全情報 - 10

・製品の設定が調光モードになっていない時に、調光システムもしくは調光チャンネルなどに器具を絶対に接続しない。誤って接続すると製品の故障に繋がる。このような原因で製品が故障した場合、保証期間は無効になる。

ARRI L5-DT - 具体的な安全情報 - 11

・ヒューズを絶対にバイパスしない。

ARRI L5-DT - 具体的な安全情報 - 12

・照明器具が作動している時ケーブルは絶対に本体から離しておく。パワーケーブルを絶対に傾けない。以下を守らなかった場合、水が出て漏電やショート、またはコネクターに破損が生じる場合がある。

ARRI L5-DT - 具体的な安全情報 - 13

2017年11月より、NEUTRIK PowerCON True1 安全情報を確認する。安全情報のマニュアルは www.arri.com、ARRI のホームページから無料ダウンロードできる。

製品を移動する前にすべてのケーブルを外す。

以下の注意事項を守らなかった場合、大きな事故で怪我や最悪の場合死に至る可能性もある。製品自体の破損や故障にも繋がる。

„Safety leaflet ARRI lampheads “ (L5.40731.E) をチェックする事。ARRIのウェブサイト、www.arri.comでリーフレットがダウンロード出来る。

光原の交換

この照明器具の光原は専門家、サービスエージェント、もしくは製造業者以外交換をしてはいけない。

メンテナンス情報

・製品の表面を溶剤や強い洗剤などで洗ったり拭いたりしない。
製品の汚れを落とす時は、刺激性の弱い洗剤を少量布につけて拭く。表面を強くこすらない：何度か軽く汚れ部分を押さえる方法でほこりを除去する。
電気接点の部分は、綿棒を軽くイソポルビルアルコールに浸して汚れを拭く。
・電気接点はつねに清潔に保ち、腐食したパーツは取り替える。

用途

この照明器具はドライな環境の中で人物や物体を照らすために作られた物である。

必ず安全事項を守り使用する事。

用途とは別の目的で使った場合、思わぬ事故や器具への破損、火事、電気ショックなどの原因になる可能がある。勝手に製品を改造しない。

この照明器具はヨーロッパの製品基準を満たしている。

初めに

ARRI の L-シリーズから LED 照明器具を選んだ頂きありがとうございます。L5 は Fresnel の照明器具で、高精度のマイクロプロセッサーが装備されてある LED 光源である。LED 光源を使う事で以前の Fresnel や Tungsten 照明より更に性能が上がり、簡単に差し替えが出来る。

新しい L5 シリーズの LED 照明器具は最新の LED 技術を従来の Fresnel 照明器具と同様、簡単に扱えるのが魅力である。L5 はとてもスムーズに今まで通りの使い方が出来る。光学システムは Fresnel の特徴を備えている上、非常になめらかなビームときれいな影を演出出来る。ハーフピークアングルは 15° から 50° まで継続的に調整出来る。

ARRI L5 が放つカラーライト、またはホワイトライトは色温度とグリーン / マゼンタ彩度が調節可能。更に詳しい情報は P. 44 の “明細事項” を参照。光スペクトルは最適化された色再現が可能で、最新のデジタルカメラにも対応している。L5 モデルはすべて共通の DMX512-A プロトコル、もしくはフィクスチャーメニューから操作出来る。

AC 電源、ローボルテージ DC パワーソース、もしくはバッテリーパックを使って ARRIL5 を起動出来る。P. 17 の “電源” セクションで更に詳しい情報を参照。

機能

フォーカス

従来の Fresnel 照明器具はビームを必要に応じて差し込んだり当てたりする事が出来る。ARRI L5 は広い範囲から引きながら光を当てる場合も、スポットライトを当てる時も、持続したフォーカス力が期待出来る。

多様性のあるビームの特徴

従来の Fresnel 照明器具と同じく、ARRI L5 シリーズもビームを必要と状況に応じて変動する事が出来る。

平らな光照射野

きれいではっきりとした影は従来の Tungsten と Daylight フィクスチャーの特徴である。ARRI 1.5 Fresnel 照明器具は同じ影の特性を持つが、史に自然な光が追求されている。

鮮やかな色、全波長域のライティング

全波長域 Tungsten 機器と並ぶくらい、リアルな色演出が ARRI L5 の最も優れた特徴である。異なる肌の色、カメラセンサーやライティングが変化する環境に ARRI L5-C のホワイトライトは対応する事が出来る。全範囲で色混合が出来る事により、様々な色の演出をカラーフィルターが無くても可能になった。

クールなライトビーム

ARRI L5 シリーズは LED 光源体であるため、赤外線そして UV 放射はほぼ無い。すなわち、熱を放たないので、照明を当てられている人も心地よく過ごす事が出来る。

特徵

フォーカスノブ

TRUE BLUE® スタイルのフォーカスノブは3回転で正確、尚かつすばやくフォーカス調整が可能となっている。フォーカス調整がしやすいよう、両側にフォーカスノブがついている。

スライディングスターアップ (あぶみ)

スライディングするあぶみは前方にある部品の細かい補強を可能にさせる。

ヨーク

非常にコンパクトに作られているアルミ製のヨークは、重さがなくても強度を保つ事が出来る。オプションとして備え付けの棒で操作出来るヨークは床から回転やティルトが可能になるため、多くのスタジオで好まれている。

ティルトロック (傾き錠)

高強度のティルトロックは、非常に安全なロッキングを保証。動きや流出などを防ぎ、ライトビームが必ず向けた所から動かないように支えている。

DMX- コントロール

DMX を通してすべての ARRI L5 の機能は操作出来る。ARRI L5 は RDM でも操作可能で、設定したパラメーターとシステムステータスをレポートするフィードバックチャンネルも装備している。

フィクスチャーメニュー

マニュアルで色の強さ、色温度、プラス / マイナスグリーン、色合い、色彩度などを調整出来るように ARRI 1.5 にはフィクスチャーメニューがついている。（使用可能な機能はバージョンによる）

アンパッキング

ARRI L5 は以下のパーツが含まれている：

・パワープラグとインラインスイッチがついているパワーケーブル（バージョンによって形体が異なる）

・スターアップ、あぶみ

- 28mm スピゴット、コック

· 簡易說明書

オプションで使える付属品の詳細は P. 45 の “付属品” を参照。

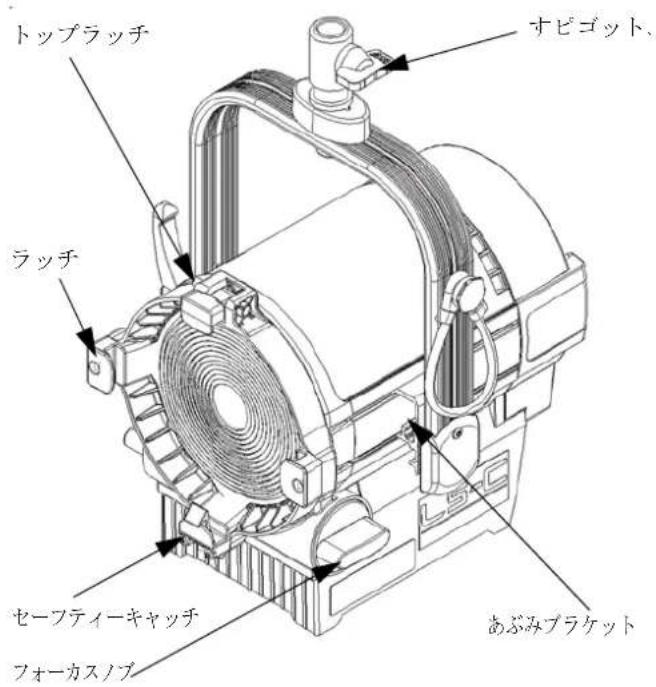

概要

トップラッチ ラッチ セーフティーキャッチ フォーカスノブ すビゴット あぶみプラケット

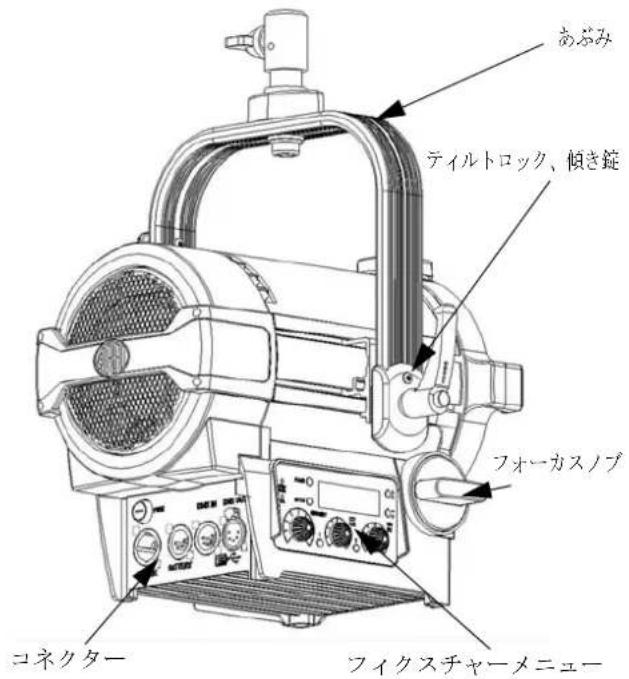

あぶみ ティルトロック、傾き錠 フォーカスノブ コネクター フィクスチャーメニュー

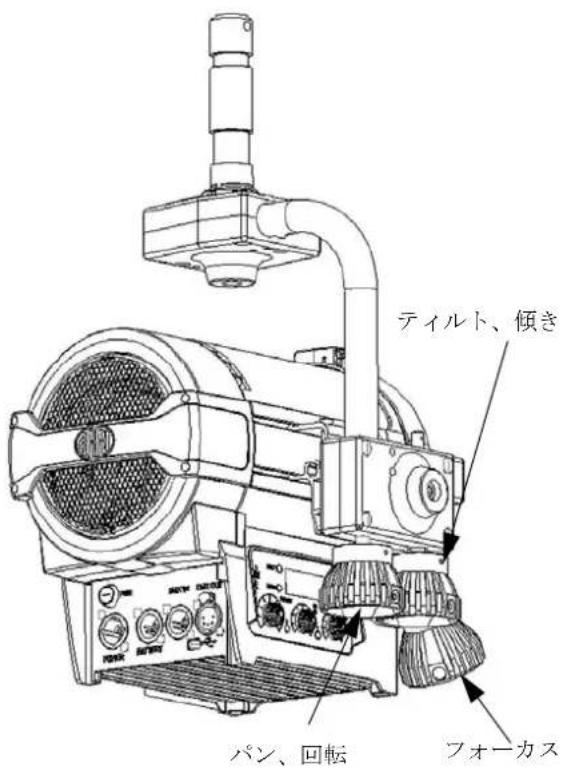

ティルト、傾き パン、回転 フォーカス

装備·設備

ARRI L5-DT - 装備·設備 - 1

警告！ブラケットやクランプの故障を防ぐために照明器具専用のセーフティーケーブルを必ず設置する。あぶみにセーフティーケーブルを通し（P.0 バージョンの場合のみ小穴に通す）なるべくケーブルを短くして使う。セーフティーケーブルの最高荷重が付属品と本体の重さを含め、10倍以上ある事を確認する。明器具とすべての付属品を念入りにセーフティーケーブルで補強し落下による怪我や故障を防ぐ。

ARRI L5-DT - 装備·設備 - 2

警告！装備の接合部はケーブルや他の器具をつなげる前に、必ず10回以上不備がないかを確認する事。

ARRI L5-DT - 装備·設備 - 3

重要！近い距離からディスプレイや Fresnel レンズを絶対に強い光で照らさない。ディスプレイと光エンジンは強い光や急な温度の上昇で故障する可能がある。

あぶみを調整する時

必要な道具

- Torx20 のスクリュードライバー

- 10mm 六画レンチ

- トルクレンチ (37 ft-lbs)

製品が届いた時のあぶみの位置が基本ポジション（後ろに傾いている）。あぶみの左右ついている Torx20 スクリューを少し緩め、あぶみのブラケットを製品の方に引く。ティルトロック（傾き錠）のレバーを緩め、あぶみを上向きに傾ける。

あぶみが安定するまで滑らせる。安定する位置は、本体についている付属品の位置関係により多少変化する。Torx20 スクリューとあぶみのブラケットを固定する。パーツを強く閉めすぎないよう注意。あぶみを固定したい場所まで傾け、てこの原理を使いレバーを回してティルトロックをしっかり閉める。

スピゴットの固定

あぶみの中心にある 13mm の穴にスピゴットとディスタンスプレートを置く。アレンスクリューとワッシャ、スプリングワッシャを挿入し 37ft-lbs トルクまでトルクレンチで締める。

T 装置を固定する

P. 14 の “設備／装置” を必ず読み、装備と付属品の固定を進める：

・最高傾斜角度が上下 90° である事に注意する。

地上より高い位置で装備と付属品を設置する場合：

・トップラッチが閉じてある事、セーフティーキャッチが固定されている事を確認する。

・基本ポジションに三脚を設置する。三脚の最高荷重が装備に対応している事を確認。

・本体だけでなく、コードやその他の付属品の亜さも必ず確認！

ARRI L5-DT - T 装置を固定する - 1

警告！側面の重荷はスピゴットとあぶみの変形や破損につながる！

www.arri.com から “Safety leaflet ARRI lampheads (L5.40731.E)” をダウンロードして必ず読む。

セーフティーケーブルを P.0 あぶみで固定

画像にある通り、セーフティーケーブルを P.O あぶみの箇所にあるアイボルトに通す。

セーフティーケーブルはなるべく短くして使う。器具の動きを制限しない。

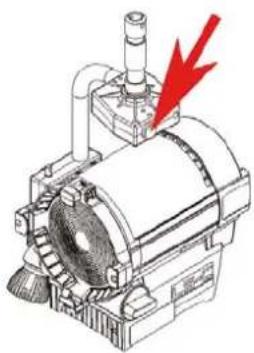

ARRI L5-DT - T 装置を固定する - 2

三脚のスクリュー、もしくはマウンティングクランプに取付けられているスクリューを緩めて回転する。スクリューを締める事で意図しない動きを防ぐ。ティルトロックを緩めて好みの位置に傾けて調整する。ティルトロックレバーを締める事で意図しない動きを防ぐ。

光／ビームアングルの調整

レンズチューブの下に位置するフォーカスノブを回転してビームアングルをつねに調整出来る。レンズチューブ本体が出たり入ったりする。主に二つの機能がレンズを守ってくれている：

・フォーカスノブを強く回しすぎた場合、レンズが破損しないよう限界点が定められている。
製品が傾いている時にレンズチューブが勝手に出たり入ったりしないよう、フォーカスギアには自己防止機能が付いている。

光形成とライトデザイン用の付属品

バムドアー、フィルターホルダー、もしくはスクリームを全面に取り付け使用する事が可能：

・トップラッチの横についているボタンを強く押してトップラッチを開ける。
・付属品を上からブラケットにしっかり固定されるまで挿入する。セーフティキャッチを指で少し傾け、補助する。

トップラッチを閉じる。トップラッチのホックが挿入した付属品のリングとしっかり固定されている事を必ず確認する。

DMX/RDM- インターフェイス

製品には DMX/RDM インターフェイスがある。5 ピン X L R コネクターが DMX/RDM のデータのインプットとスループットを可能にする。更に詳しい情報は、DMX/RDM データリンクのセクション、p. 26 の「DMX データリンク」を参照。

USB- インターフェイス

ファームウェアのアップロードとパラメーターの設定に使う mini-USB コネクターが L 製品に付いている。USB- インターフェイスはエラーレポートのダウンロードやデータ設定などに使う。ARRI ライティングサービスマネージャー ALSM のソフトウェアを使用して、設定やダウンロードが可能となる。www.arri.com/lightingsoftware にアクセスすると無料でソフトウェアがダウンロード出来る。

ALSM のユーザーマニュアルで更に詳しい情報を見られる。ダウンロード可能なパッケージの中にマニュアルが含まれている。

電源を入れる

ラインパワースイッチを入れるか、製品のACパワーにつなげて器具を作動。初期化が終われば、使用可能となる。フィクスチャーメニューで作った設定、もしくはDMXに送られた設定で製品は作動する。

コントロールオプション

以下の表に記されているオプションで L7 の設定とコントロールが出来る：

オプション コントロール 形状 情報
フィクスチャーメニューyes yes page 19
DMX yes no page 25
RDM no ycs page 30
ALSM no yes page 33
Stellar App yes nowww.arri.com/stellar/

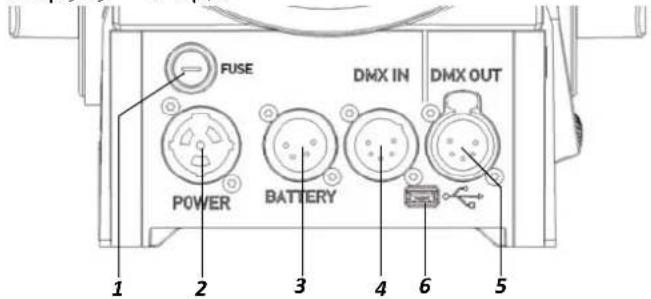

コネクターパネル
FUSE DMX IN DMX OUT POWER BATTERY 1 2 3 4 6 5

1 ヒューズホルダー

4 DMXインブッ

2 ACパワーイン

5 DMXスルー

3 バッテリーパック用のコネクター

6 USB コネクタ-

電源

ARRI L5-DT - 電源 - 1

警告！電気ショックから身を守るため、AC パワーで作動している場合は必ず照明器具を地上に置いてつなげる。

ARRI L5-DT - 電源 - 2

重要！AC パワーに照明器具が繋がっている際、絶対に直接光が放たれているレンズを見ない。急に照明がつく事がある。ARRI L5 は光強度が高いため、視力の低下や眼の怪我につながるので注意。

ARRI L5-DT - 電源 - 3

重要！必ず ARRI L5 を直接 AC パワーにつなげる。調光システムに繋げない。照明器具の故障の原因となるので注意。

AC パワー

ARRT L5 には自動的に AC パワーの供給に順応出来るオートセンシングスイッチモードパワーがついている：

90 - 250 V \~, 50 - 60 Hz (nom.)

製品を AC パワーとつなげる前に、必ず以下を確認する：

・フィクスチャーメニューの調光ノブが 0% になっている、

・DMX シグナルが ARRI L5 の DMX インプットにきていない。

ビルの電気配線に 1.7 を組み込む事が出来る。パワーケーブルに、環境に合った電気コンセントをインストールする。

ARRI L5 のコンセントを簡単に抜き差し出来るように、ARRI L5 に電気を送る壁コンセントもしくは外部の電源スイッチは必ず製品の近くに位置している事を確認する。

ARRI L5 は Neutrik PowerCON ^* Truel NAC3FX-W ケーブルコネクターがついているパワーインプットケーブルが必要。 ケーブルの必要事項は p. A4 の ” 仕様 ” を参照。

ARRI は異なるプラグがある PowerCO ^N ケーブルコネクターがついているパワーケーブルが付いている（p. 45 の ” 付属品” を参照）

PowerCON® ケーブルコネクターの取り外しについて

インプットソケットのキーウェイとコネクターを並べる。

ケーブルコネクターを優しくパワーインプットソケットに挿入する。

ケーブルコネクターをロックするには：

・時計回りに90度回転する

ケーブルコネクターを外すには：

・コネクターロックを後ろ向きに押し、ケーブルコネクターを反時計回りに回す。ケーブルコネクターをパワーインプットソケットから取り出す。

バッテリーパックの使用について

ARRI L5 は AC パワーがない環境の中でもバッテリーパックで使用する事が出来る。

バッテリーパックの使用条件：

アウトプットボルテージ23 - 36 V=
バッテリー使用時の温度 68^ F - 113^ F
最低容量5,5 Ah
パワーアウトレットコネクター4-pin XLR コネクター

電源とバッテリは同時に ARRI L5 で使用しないでください。 これにより、一時的なエラーが発生する可能性があります。 製品に 4-pin XLR コネクターがバッテリーパックと DMX データインプット用についている。ピンアウトは：

Pin 割り当て
1 0 V
2 Data-
3 Data+
4 + 23V - 36 V=

ARRI L5-DT - バッテリーパックの使用について - 1

重要！バッテリーパックのピンアウトが製品のピンアウトと同じである事を確認する。間違って割り当てられたピンアウトはARRI L5の故障、もしくはバッテリーパックの故障に繋がる。

バッテリーパックの注意事項を必ず守って使用する。上記の条件を満たさない場合はバッテリーパックを使用しない。条件を満たさずバッテリーパックを使用した際、製品とバッテリーパックの故障に繋がる。

注：バッテリーボルテージが 22V= を下回ると ARRI L5 の電

源は切れる。バッテリーボルテージが 45 V= を上回ると製品が故障する。

4-pin XLR ケーブルコネクターの取り外しについて

4-pin XLR ケーブルコネクターを差し込むには：

・バッテリーバックのメインスイッチを出来れば切る。
・インプットソケットのキーウェイとケーブルコネクターを並行にする。ケーブルコネクターをインプットソケットに優しく差し込む。
・ケーブルコネクターを必ずロックする。ロックしないケーブルコネクターは取り替える、または修理する。

4-pin XLR ケーブルコネクターを取り外すには：

・バッテリーバックのメインスイッチを出来れば切る。
- ケーブルコネクターのロッキングビンを押してケーブルコネクターを取り外す。

バッテリーパックの使用について

ARRI L5 は最大 115W のパワーで作動する。以下の方程式を使いバッテリーパックがフルで充電されている場合の使用時間を計算する：

正確な稼働時間は、光のレベルが変化するため計算する事は出来ない。バッテリーバックの充電レベル、種類、そして占さによって使用時間は異なる。

フィクスチャーメニュー

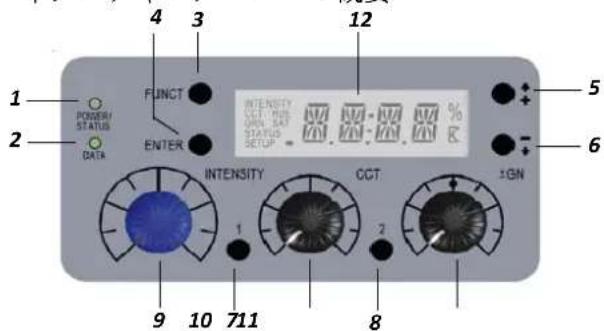

フィクスチャーメニューの概要

1 POWER/STATUS DATA 2 3 FUNCT 4 5 6 INTENSITY CCT INTENSITY CCT 10 711 8 9 12 % K ±GN

フィクスチャーメニューの特徴

POWER/STATUS(1) 表示：

色表示
緑フィクスチャー電源オン。エラーなし。
赤点滅(0,5s rhythm)*フィクスチャー温度上昇中
赤*フィクスチャーオーバーヒート
赤から緑に変化*フィクスチャー通常温度
赤点滅(0,25s rhythm)*校正データーロード中
* ステータス LED が赤い時、ディスプレイ灯は赤く光る。

DATA (2)

有効な DMX シグナルが DMX インプットで検出された場合、DATA インディケーターが青く光る。

FUNCT (3)

FUNCT ボタンは二つの機能がある：

・通常運転：CCT と HSI モードの間で切り替わる（L5-C のみ）

・フィクスチャーメニューオープン：メニューレベルの JUMP

ENTER (4)

ENTER ボタンは二つの機能がある：

・通常運転：MEM1 あるいは MEM2 を呼び出す点滅する矢印

・フィクスチャーメニューオープン：メニューレベルの OPEN

・設定を認証する

+ / [up] (5)

[up] (5) ボタンはメニューの操作、そして値を上げる機能を持っている。長押しでファストラン機能を起動。

- / [down] (6)

- / [down] ボタンはメニューの操作、そして値を下げる機能を持っている。長押しでファストラン機能を起動。

INTENSITY (9)

回転するノブで強度レベルを調整。

CCT / HUE (10)

回転するノブで色温度（CCT）もしくは色調を調整出来る（L5-C のカラーモードのみの機能）。

GN / SAT (11)

回転するノブでグリーン／マゼンタ彩度、もしくは色の彩度を調整（SAT は L5-C のカラーモードのみの機能）。

MEMORY 1 と MEMORY 2 (7 と 8)

メモリーを保管、作動する。

操作中はモードと最新の値が表示されている。最初のメニューレベルでは INTENSITY, CCT/HUE (L5-C のみ)、そして GN/SAT(L5-C のみ) が + / [up]/- / [down] ボタンを使って回復出来る。ENTER で確定出来る STATUS メニューは、次のメニューレベルを呼び出し、そこにはオペレーション状況とライトエンジンの温度が表示される。DMX- バージョンと Firmware- バージョンの連続作動時間を確認するためには ENTER を押し、更に次のメニューレベルを呼び出す。FUNCT ボタンを押すとメニューレベルを移動出来る。

フィクスチャーメニューの詳細は

P27 の “フィクスチャーメニュー” を確認。

オペレーションモードの設定 (L5-C のみ)

FUNCT ボタンを押して CCT モードと HSI モードを行ったり来たり出来る。

CCT モードでは L7 は最適な色演出でホワイトライトを作成する。HSI モードでは L7 はカラーライトを作成する。色の彩度が低い場合、L7 はホワイトライトを作成するが演色性は低下する。

CCT モードで色温度とグリーン／マゼンタ彩度の設定

CCT/HUE 回転ノブで色温度をつねに設定出来る。GN/SAT 回転ノブでグリーン／マゼンタ彩度がつねに設定出来る。

GRN がディスプレイ (e.g. +0.23) の左に表示されるまで + / [up] もしくは - / [down] ボタンを押し続けて、グリーン/マゼンタ彩度の値を確認。色温度はつねに表示されている (c.g. 4.150K)。

HSI モードでの色設定 (L5-C のみ)

CCT/HUE 回転ノブで色調をつねに設定出来る。色彩度は GN/SAT 回転ノブでつねに設定出来る。

SAT がディスプレイ (e.g. 45) の左に表示されるまで + / [up] もしくは - / [down] ボタンを押し続けて、彩度の値を確認。色調はつねに表示されている (e.g. 118°)。

両方のモードでの明るさ設定

INTENSITY 回転ノブでどちらのモードでも明るさがつねに調整可能。

INTENSITY が左に表示されるまで (e.g. 24%) + / [up] or - / [down] ボタンを押し続ける。

FAN モードの設定

フィクスチャーで FAN モードを設定出来る：

  • SETUP が左に表示されるまで + / [up] もしくは - / [down] ボタンを押し続ける。
  • ENTER
    ・ボタンで確定。 FAN が表示されるまで + / [up] もしくは - / [down] ボタンを押し続ける。
  • ENTER
    ・ボタンで確定。FAN モードの現在状況が表示されている。
  • / [up] もしくは - / [down] ボタンを押して FAN モードを選択（下の表を参照）。選択したモードを ENTER ボタンで確定。FAN モードはすぐに作動する。
    ・FUNCTボタンを2回押してメニューから退出。
モード詳細
LOWファンは低い速度(静か)で作動中
VARIライトエンジンの温度でファンがコントロールされている
H145 45^ C / 113^ Fまでの温度で使用する時にこのモードを使用。ファンは最高速度で回転する。明るさは 15% ほど抑えられる。

DMX アドレスの設定

  • SETUP がディスプレイの左側に表示されるまで + / [up] もしくは - / [down] ボタンを押し続ける
  • ENTER ボタンで確定。DMX が表示されるまで + / [up] もしくは - / [down] ボタンを押す
  • ENTER ボタンで確定。CHAN が表示されるまで + / [up] もしくは - / [down] ボタンを押す
  • ENTER ボタンで確定。現在の DMX アドレスが表示されている
  • / [up] もしくは - / [down] ボタンを押して DMX アドレスを選択。選択したアドレスを承認する時に ENTER を押す。DMX アドレスは3回点滅して承認される。
    ・FUNCT ボタンを押してメニューから退出。

ロストビヘービアーのシグナルの設定

ロストビヘービアーのシグナルの設定方法：

  • SETUP がディスプレイの左側に表示されるまで + / [up] もしくは - / [down] ボタンを押す
  • ENTER ボタンで承認。DMX が表示されるまで + / [up] もしくは - / [down] ボタンを押す
    · ENTER ボタンで承認。LSIG が表示されるまで + / [up] もしくは - / [down] ボタンを押す

- ENTER ボタンで確定。現在の設定が表示されている

以下のオプションも使用可能：

・HOLD: L5 の電源を切るまで、もしくは次の DMX データを送信するまで最後に使用した DMX の設定が継続される。
・ BOUT: L5 の強度が 0% に落ちる
・ H2MF：最後に送信された DMX 設定が 2 分間有効。2 分後に 1.5 の強度は 0% に落ちる。2 分以内に新たな DMX のデータを受け取った場合、そのデータが有効となる
+ / [up] もしくは - / [down] ボタンを押してロストビヘービアーのシグナルを選択する。モードを選択して、ENTER ボタンで確定。オプションが3回点滅してから承認される。
・FUNCT ボタンでメニューから退出。

DMX モードの設定

フィクスチャーメニューを使って DMX モードを設定：

  • SETUP がディスプレイの左側に表示されるまで + / [up] もしくは - / [down] ボタンを押す
  • SETUP がディスプレイの左側に表示されるまで + / [up] もしくは - / [down] ボタンを押す
  • ENTER ボタンで確定。DMX が表示されるまで + / [up] もしくは - / [down] ボタンを押す
  • ENTER ボタンで確定。PROT が表示されるまで + / [up] もしくは - / [down] ボタンを押す
  • ENTER ボタンで確定。現在の DMX モードが表示されている
  • / [up] もしくは - / [down] ボタンを押して DMX モードを選択。選択したモードを ENTER ボタンで確定。DMX モードは3回点滅して承認される

- FUNCT ボタンを押してメニューから退出。

ディスプレイの光とステータス表示の設定

ディスプレイの光とステータス表示を付けたり消したりするには：

  • SETUP がディスプレイの左側に表示されるまで + / [up] もしくは - / [down] ボタンを押す
  • ENTER ボタンで確定。INDC が表示されるまで + / [up] もしくは - / [down] ボタンを押す
    · ENTER ボタンで確定。現在の設定が表示されている
  • / [up] もしくは - / [down] ボタンを押して ON、OFF のオプションを選択。選択してから ENTER ボタンで確定
    ・FUNCT ボタンでメニューから退出

フィクスチャー情報

フィクスチャー情報を表示するには：

運転時間

  • STATUS がディスプレイの左側に表示されるまで + / [up] もしくは - / [down] ボタンを押す
  • ENTER ボタンで確定。HOUR が表示されるまで + / [up] もしくは - / [down] ボタンを押す
  • ENTER ボタンで確定。現在の運転時間が表示されている (e. g. 501h)
    ・FUNCT ボタンでメニューから退出

DMX プロトコルのバージョン

DMX プロトコルのバージョンを表示するには：

  • STATUS がディスプレイの左側に表示されるまで + / [up] もしくは - / [down] ボタンを押す
  • ENTER ボタンで確定。DMXV が表示されるまで + / [up] もしくは - / [down] ボタンを押す
  • ENTER ボタンで確定。現在のバージョンが表示されている (c. g. 3. 1)
    ・FUNCT ボタンでメニューから退出

ファームウェアバージョン

ファームウェアバージョンを表示するには：

  • STATUS がディスプレイの左側に表示されるまで + / [up] もしくは - / [down] ボタンを押す
  • ENTER ボタンで確定。SW が表示されるまで + / [up] もしくは - / [down] ボタンを押す
  • ENTER ボタンで確定。現在のファームウェアバージョンが表示されている (e.g.2.00.2)

最新温度

ライトエンジンの最新温度を表示するには：

  • STATUS がディスプレイの左側に表示されるまで + / [up] もしくは - / [down] ボタンを押す
  • ENTER ボタンで確定。温度が表示されるまで + / [up] もしくは - / [down] ボタンを押す (e.g. 42.1 ℃)
    ・FUNCT ボタンを押してメニューから退出

エラーステータス

エラーステータスを表示するには：

  • STATUS がディスプレイの左側に表示されるまで + / [up] もしくは - / [down] ボタンを押す
  • ENTER ボタンで確定
    ・エラーがなければ、OKと表示が出る。もしくは、エラーコードが表示される（p. 31 の）” エラーメッセージ “を参照）
    ・FUNCT ボタンでメニューから退出

ショートカット

デモモードでは、DMX アドレスと DMX モードの設定はフィクスチャーメニューからショートカットを使って呼び出せる：

・JUMP が表示されるまで ENTER ボタンを長押しする（どのメニューも一緒）
- FUNCT ボタンの長押しでデモモードを作動させる。 ENTER ボタンを押してデモモードの運転を開始

・ + / [up] ボタンを押して DMX アドレスを設定

- / [down] ボタンを押して DMX モードを設定

JUMP メニューは最後にボタンを押してから3秒経った後、そして ENTER ボタンを押した時に自動的に消える。

デモモード

デモモードでは L7 はすべての L7 の機能を備えている：

・L5-TT と L5-DT：色温度の調整、変更が出来る。強度を調光ノブで調節。スピードは CCT ノブで 0-100% の値で調整（60 s - 1 s）
1.5-C: 色スペクトル、もしくは色温度の設定と変更が出来る。強度を調光ノブで調節。スピードは CCT ノブで 0-100% の値で調整（60 s - 1 s）。GN ノブは彩度を設定し、色と色温度を行ったり来たり出来る。GN が „0“ の場合、色温度のループは作動する。GN ノブを時計回りに回すと彩度を 100% まであげることが出来る。
・JUMP と FUNCT ボタンを同時に、もしくは FUNCT ボタンだけを押してデモモードを停止

デモモードの作動と停止はメニューから Setup -> DEMO という手順で操作も可能。

Shift 卡一

メインメニューのみで使用出来るショートカット。ディスプレイで小さい矢印が点滅するまで ENTER ボタンを押す。ファクトリー設定のどちらかを Memory1 もしくは Memory 2 で呼び出す。

DMX コントロール

DMX モード

L5 はモデルにより 15 個の DMX モードが使用可能。調光コンソールなどを使えるベーシック DMX コントロールは 8 ビットモードを使用。最も使われている DMX モードはモード 1 とモード 2。

一番良い結果のために、ARRIは16ビットモードと16ビット解像度をサポートしているDMXコントローラの同時使用を推奨している。高解像度である事で調光がよりスムーズになり的確な色調整が可能となる。

Coarse/Fine(粗い／細かい) モードは大体のパラメーターで二つの DMX チャンネルを利用していて、8 ビットモードと DMX コントローラの同時使用より、16 ビットの高い解像度を作り上げる。一つのチャンネルはファンクションの粗さの数値を設定でき、細さのチャンネルでその数値を 256 倍に増進出来る。

フィクスチャーメニューについている回転ノブで設定はいつでも変更出来る。

White と RGBW

このモードでは色の強度、色温度、+/- グリーンと個々のチャンネルのレッド、グリーン、ブルーとホワイトの色調整が出来る。

White (ホワイト)

シンプルなホワイトのみのモード。DMX コントローラの使用出来るチャンネル数が限られている時に使うモード。色強度、色温度と +/- グリーンを使える。

White & HSI (ホワイと HSI)

色強度、色温度、+/- グリーン、色調と色彩度がコントロール出来る。この HST モードでは色のアルゴリズムを使いライトエンジンの耐久力を計算しながら色の強度を調整しているため、均等な色と光が実現可能となる。

RGBW

DMX チャンネルの数が限られている時に色調、色彩度と強度がコントロール出来るシンプルなモード。

HSI

DMX チャンネルの数が限られている時に色調、色彩度と強度がコントロール出来るシンプルなモード。

すべてのモードの更に詳しい情報は p. 36 の ” DMX プロトコル ” を参照。

事項：選択してある DMX モードの使用しているチャンネル数に基づいて、DMX コントローラの振り当てを調整する事が必要。必ずチャンネルの最大の数、DMX モード6の14 チャンネル、をきちんと割り当てる。

DMX データリンク

DMX を L5 を使ってコントロールするには DMX データリンクが必要。

DMX と RDM 用データインプットとアウトプットを可能にする 5- ピン XLR ソケットが L7 についている。両方のデフォルト ソケットは：

$$ \text { Pin 1 } = \text { シールド } $$

$$ \text { Pin } 2 = \text { データ } - (\text { cold }) $$

$$ \text { Pin } 3 = \text { データ } + (\text { hot }). $$

4と5ピンはL5では使わないが、インプットとアウトプットソケットの間に架かっている。4と5ピンは追加データシグナルが必要な場合、コネクションを通すために使う事が出来る。

$$ \text { Pin } 4 = \text { データ } - (\text { cold }) $$

$$ \text { Pin } 5 = \text { データ } + (\text { hot }). $$

使うチャンネルのアドレススペースの条件によって、データリンク（512 チャンネル）がすべてのプロダクトをコントロールするには足りない場合がある。同じ DMX アドレスに対して、一つ以上のプロダクトをつなげて同じ行動を持たすのも可能。プロダクトの設定を個々でコントロールしたい場合は、単体でつなげる事が必要。

プロダクト設定を個々で多くコントロールしたい場合は、追加で DMX データリンクをセットアップする。

正確なデータ送信

  • RS-485 もしくは CAT 6 ネットワークケーブル用にデザインされたツイストペアケーブルを使う：標準のマイクケーブルでは安定したデータを送信出来ない。300m の長さがある 24AWG ケーブルが適切。長時間使用する場合、重たいゲージケーブルもしくはアンプを使う。
    ・DMX スプリッターを使い、データをスプリット出来る。RDM を使う場合、RDM に適した RDM 用スプリッターを使用する。
    すべての DMX データリンクに DMX ターミネーションプラグをインストールする。RDM 機能で使用する場合、DMX データリンクを両側で終了する。システム専門家に詳細を聞く。

データリンクをつなげる

ARRI L5-DT - データリンクをつなげる - 1

重要！5-pin XLR データインプットを使用する際、4-pin powerDMXのデータインプットを同時に使用しない。ARRI L5がどちらからもシグナルを察知した場合、異常が生じる。ARRI L5をDMXからコントロール出来なくなる。

・ L5 のコントローラからデータインブット (malcXLR) と DMX データアウトブットをつなげる。

・データアウトプット（female XLR）から次のプロダクトのデータインプットにデータリンクをつなげる。
120 Ohm, 0.25 Watt レジスターをデータ 1 hot (+) と cold (-) コンダクターをの間に繋げてデータリンクを終了させる。

フィクスチャーメニュー

ファームウェアバージョン 2.0

注目：ディスプレイにある小さい横向きの矢印はサブメニューを示している。ENTER ボタンを抑してサブメニューをアクセス。

Level 1 Level 2 Level 3 Level 4 説明(デフォルト = ボールド)
Intensity (強度)調光ノブの%を回した時、最新の強度レベルが表示される
CCTCCT モードのみ:K の CCT/IIE ノブを回した時、最新の色温度が表示される。
HUE (色調)HUE モードのみ (L5-C のみ):CCT/IUE ノブ° (0-360°) を回した時、最新の色調が表示される。
GRNCCT モードのい m:GRN/SAT ノブの%を回した時、最新のグリーン/マゼング値が表示される。
SATHUE モードのみ (L5-C のみ):GRN/SAT ノブの%を回した時、最新の彩度の数値が表示される。

ステータスメッセージ

ファームウェアバージョン 2.0

注目：ディスプレイにある小さい横向きの矢印はサブメニューを示している。ENTER ボタンを押してサブメニューをアクセス。

注目：次のファンクションが呼び出されるまでオプションはキープ出来る。セットアップとステータスモード以外では、2秒後に適したモードに戻る。

Level 1 Level 2 Level3 Level 4 説明
STATUSOKプロダクト操作可能。エラーなし。
ERRORエラーメッセージ(p. 31 の ” エラーメッセージ” を参照)
SWファムウェアバージョン
DMX V X.XDMX プロトコルのバージョン
HOUR XXXX t稼働時間
XX. X° Cライトエンジンの最新温度
VBAT XX. XVバッテリーパックの最新ボルテージ

セットアップメニュー

ファームウェアバージョン 2.0

注目：ディスプレイにある小さい横向きの矢印はサブメニューを示している。ENTER ボタンを押してサブメニューをアクセス。

注日：次のファンクションが呼び出されるまでオプションはキーブ出来る。セットアップとステータスモード以外では、2秒後に適したモードに戻る。

Level 1 Level 2 Level 3 Level 4 説明(デフォルト = ボールド)
SETUPDMXPROT P.001...P.015DMX モードを設定
LSTGHOLDDMX シグナルがなくなると DMX の値はキープされる
BOUTDMX シグナルがなくなるとシステムが消える
H2MFDMX シグナルがなくなった 2分後システムが消える
CHAN1...512[-Mode]DMX スタートアドレスを設定。MAX. スタートアドレス =512 - 選択した DMX モードでチャンネルが設定される
FACTNOファクトリーデフォルトをロードしない
YESファクトリーデフォルトをロードする
DEMOONデモシークエンスを作動
OFFデモシークエンスを停止
INDCONディスプレイのステータスインディケーターは ON のまま
OFFディスプレイのステータスインディケーター、そしてディスプレイが OFF
FANLOWFan モード LOW
VARIFan モード VARI
H145Fan モード H145

RDM コマンド

ARRI のホームページ、arri.com から RDM コマンドの概要と完全マニュアルを無料でダウンロードする。

ARRI ライティングサービスマネージャー ALSM

ARRI ライティングサービスマネージャーのユーザーマニュアルにて ARRT ライティングサービスマネージャーの情報を入手する。ARRI のウェブサイト、www.arri.com/lightingsoftware から無料で ARRT ライティングサービスマネージャーソフトウェアバンドルからダウンロード出来る。

エラーメッセージ

コード エラー 解決法
E.003コントローラオーバーヒート,STATUS 赤く光る
E.004 ライトエンジンオーバーヒート E.003 参照
E.005 電源サプライオーバーヒート E.003 参照
E.006ライトエンジンのキャリブレーションセンサー にエラー
E.007 無効な PWM バリュー計算 注目:製品に異常なし。エラーより通知目的
E.008 無効なバリュー E.007 参照
E.009 無効なバリュー E.007 参照
E.010Fan エラー。ファンのスピードが低下、もしくは停止。
E.011フィクスチャーメニューモジュールが検出出来ない
E.012温度センサーが故障、またはNTC の数値が高すぎる
E.013コントローラーの日盛りデータに欠陥、もしくはEEPROM エラー
E.014ワッチドッグエラー 注:製品は問題なく使用可能。エラーより通知目的。
コード エラー 解決法
E.015LED チャンネルに欠陥 注:製品は問題なく使用可能。エラーより通知目的。
E.016バッテリーボルテージプロテクションアクティブバッテリーインブットのポルテージが 44V= を超えている。
E.017ローバッテリーシャットオフバッテリーパックのアウトブットボルテージが 23V= 以下。バッテリーパックを交換する。パワーソースから製品を切らないとコマンドに反応しない。

DMX プロトコル

ファンクションにつき8 bit, 1チャンネルファンクションにつき 16 bit, 2チャンネルファンクションにつき Coarse / fine, 1 から 2 チャンネル
DMX mode 1*DMX mode 2 DMX mode 3

$$ * = \text { ファクトリーデフォルト } $$

GN 彩度 - 同値の平均

設定 Rosco# 設定 Rosco#
フル-グリーン3308フル-グリーン3304
1/2 -グリーン33131/2 +グリーン3315
1/4 -グリーン33141/4 +グリーン3316
1/8 -グリーン33181/8 +グリーン3317

Mode 1: ファンクションにつき 8 bit 解像度

チャンネル バリューパーセントファンクション
10-255 0-100調光閉じる ... 開く
20-255 0-100色温度 CCT2.600 K ... 3.600 K
30-1011-2021-119120-145146-244245-2550-45-88-4647-5757-9696-100GN 彩度ニュートラル/エフェクトなしフルマイナスグリーン-99% ... -1%ニュートラル/エフェクトなし1% ... 99%フルブラスグリーン

Mode 2: ファンクションにつき 16 bit 解像度

チャンネル バリューバーセントファンクション
1III0 65535 0 100
2LO
3HI0-65535 0-100
4LO
5 III0-5.0005.001-10.00010.001-29.99930.000-40.00040.001-59.99960.000-65.5350-78-1516-4646-6161-9292-100
6LO

Mode 3: ファンクションにつき Coarse / fine チャンネル 各 256 の粗いステップは、更に 256 のファインステップに分けられている。ライティングコントールデスクが 16 ビット解像度に対応していない時にこのモードを使用する。

チャンネル バリューバーセントファンクション
10 255 0 100調光閉じる ... 開く
2 0-2550-100 調光ファイン
30-255 0-100色温度粗い2.600 K ... 3.600 K
4 0-2550-100 色温度ファイン
50-1011-2021-119120 145146-244245 2550-45-88-4647 5757-9696 100GN 彩度ニュートラル/エフェクトなしフルマイナスグリーン-99% ... -1%ニュートラル/エフェクトなし1% ... 99%フルプラスグリーン
ファンクションにつき8 bit, 1チャンネルファンクションにつき 16 bit, 2チャンネルファンクションにつき Coarse / fine, 1 から 2 チャンネル
DMX mode 1*DMX mode 2 DMX mode 3

$$ * = \text { ファクトリーデフォルト } $$

GN 彩度 - 同値の平均

設定 Rosco# 設定 Rosco#
フル-グリーン3308フル+グリーン3304
1/2 グリーン33131/2+グリーン3315
1/4 グリーン33141/4+グリーン3316
1/8 グリーン33181/8+グリーン3317

Mode 1: ファンクションにつき 8 bit 解像度

チャンネル バリューパーセントファンクション
10-255 0-100調光閉じる ... 開く
20-255 0-100色温度 CCT5.000 K ... 6.500 K
30-1011-2021-119120-145146-244245-2550-45-88-1647-5757-9696-100GN 彩度ニュートラル/エフェクトなしフルマイナスグリーン99% ... 1%ニュートラル/エフェクトなし1% ... 99%フルブラスグリーン

Mode 2: ファンクションにつき 16 bit 解像度

チャンネル バリューバーセントファンクション
1H10 65535 0 100
2I.0
3II.10-65535 0-100
4I.0
5 HT0-5.0005.001-10.00010.001-29.99930.000-40.00040.001-59.99960.000-65.5350-78-1516-4646-6161-9292-100
6L0

Mode 3: ファンクションにつき Coarse / fine チャンネル各256の粗いステップは、更に256のファインステップに分けられている。ライティングコントールデスクが16ビット解像度に対応していない時にこのモードを使用する。

チャンネル バリューパーセントファンクション
10 255 0 100調光閉じる ... 閉く
2 0-2550-100 調光ファイン
30-255 0-100色温度粗い5.000 K ... 6.500 K
4 0-2550-100 色温度ファイン
50-1011-2021-119120-145146-244245-2550-45-88-4647-5757-9696-100GN 彩度ニュートラル/エフェクトなしフルマイナスグリーン-99% ... -1%ニュートラル/エフェクトなし1% ... 99%フルプラスグリーン

L5-C

概要

ファンクションにつき8 bit, 1チャンネルファンクションにつき16 bit, 2チャンネルファンクションにつき粗い / ファイン、 1-2チャンネル
DMX mode 1*ホワイトと RGBWDMX mode 6ホワイトとRGBWDMX mode 11ホワイトとRGBW
DMX mode 2ホワイトDMX mode 7ホワイトDMX mode 12ホワイト
DMX mode 3ホワイトと IIS1DMX mode 8ホワイトとIIS1DMX mode 13ホワイトとIIS1
DMX mode 4RGBWDMX mode 9RGBWDMX mode 14RGBW
DMX mode 5IIS1DMX mode 10IIS1DMX mode 15IIS1

* = ファクトリーデフォルト

GN 彩度 - 同値の平均

設定 Rosco# 設定 Rosco#
フル-グリーン3308フル-グリーン3304
1/2 -グリーン33131/2 +グリーン3315
1/4 -グリーン33141/4 +グリーン3316
1/8 -グリーン33181/8 +グリーン3317

Mode 1: ホワイトと RGBW, ファンクションにつき8 bit 解像度

チャンネル バリューパーセントファンクション
10-255 0-100調光閉じる ... 闋く
20-255 0-100色温度 CCT2.800 K ... 10.000 K
30-1011-2021-119120-145146-244245 2550-45-88-4647-5757-9696 100GN 彩度ニュートラル/エフェクトなしフルマイナスグリーン-99% ... -1%ニュートラル/エフェクトなし1% ... 99%フルブラスグリーン
40 255 0 100X 色にフェードホワイト ... RGBW カラー
50 255 0 100レッド強度0% ... 100%
60 255 0 100グリーン強度0% ... 100%
70 255 0 100ブルー強度0% ... 100%
80 255 0 100ホワイト強度0% ... 100%

Mode 2: ファンクションにつきホワイト, 8 bit 解像度

チャンネル バリューパーセントファンクション
10-255 0-100調光閉じる ... 開く
20-255 0-100色温度 CCT2.800 K ... 10.000 K
30-1011-2021-119120-145146-244245-2550-15-88-4647-5757-9696-100GN 彩度ニュートラル/エフェクトなしフルマイナスグリーン-99% ... -1%ニュートラル/エフェクトなし1% ... 99%フルブラスグリーン

Mode 3: ファンクションにつきホワイトと HSI, 8 bit 解像度

チャンネル バリューパーセントファンクション
10-255 0-100調光閉じる ... 開く
20-255 0-100色温度 CCT2.800 K ... 10.000 K
30-1011-2021-119120-145146-244245-2550-45-88-4647-5757-9696-100GN 彩度ニュートラル/エフェクトなしフルマイナスグリーン-99% ... -1%ニュートラル/エフェクトなし1% ... 99%フルブラスグリーン
40-255 0-100X 色にフェードホワイト ... RGBW カラー
50-255 0-100色調 0^ ... 360^
60-255 0-100彩度0 ... full saturated

Mode 4: ファンクションにつき RGBW, 8 bit 解像度

チャンネル バリューパーセントファンクション
10-255 0-100調光閉じる ... 開く
20-255 0-100レッド強度0% ... 100%
30-255 0-100グリーン強度0% ... 100%
40-255 0-100ブルー強度0% ... 100%
50 255 0 100ホワイト強度0% ... 100%

Mode 5: ファンクションにつき HSI, 8 bit 解像度

チャンネル バリューバーセントファンクション
10 255 0 100調光閉じる ... 開く
20 255 0 100色調 0^ ... 360^
30 255 0 100彩度0 ... full saturated

Mode 6: ファンクションにつきホワイトと RGBW, 16 bit 解像度

チャンネル バリューパーセントファンクション
1HI0-65535 0-100調光閉じる ... 開く
2LO
3 III0-5.0005.001-10.00010.001-29.99930.000-40.00040.001-59.99960.000-65.5350-78-1516-4646-6161-9292-100GN 彩度ニュートラル/エフェクトなしフルマイナスグリーン-99% ... -1%ニュートラル/エフェクトなし1% ... 99%フルプラスグリーン
4LO
5HI0-65.535 0-100X 色にフェードホワイト ... RGBW カラー
6LO
7HI0-65.535 0-100レッド強度0% ... 100%
8LO
9HI0-65.535 0-100グリーン強度0% ... 100%
10 LO
11 III0-65.535 0-100ブルー強度0% ... 100%
12 LO
13 III0-65.535 0-100ホワイト強度0% ... 100%
14 LO

Mode 7: ファンクションにつき White, 16 bit 解像度

チャンネル バリューパーセントファンクション
1HI0-65535 0-100調光閉じる ... 開く
2I.O
3HI0-65.535 0-100色温度 CCT2.800 K ... 10.000 K
4I.O
5 HI0-5.0005.001-10.00010.001-29.99930.000 40.00040.001 59.99960.000-65.5350-78-1516-4646 6161 9292-100GN 彩度ニュートラル/エフェクトなしフルマイナスグリーン-99% ... -1%ニュートラル/エフェクトなし1% ... 99%フルブラスグリーン
6LO

Mode 8: ファンクションにつきホワイトと HSI, 16 bit 解像度

チャンネル バリューパーセントファンクション
1HI0-65535 0-100調光閉じる ... 開く
2LO
3HI0-65.535 0-100色温度 CCT2.800 K ... 10.000 K
4LO
5 HI0-5.0005.001-10.00010.001-29.99930.000 40.00040.001 59.99960.000-65.5350-78-1516-1646 6161 9292-100GN 彩度ニュートラル/エフェクトなしフルマイナスグリーン-99% ... -1%ニュートラル/エフェクトなし1% ... 99%フルブラスグリーン
6LO
7HI0-65.535 0-100X 色にフェードホワイト ... RGBW カラー
8LO
9HI0 65.535 0-100色調 0^ ... 360^
10 LO
11 HI0-65.535 0-100彩度0 ... full saturated
12 LO

Mode 9: ファンクションにつき RGBW, 16 bit 解像度

チャンネル バリューパーセントファンクション
1HI0-65535 0-100調光閉じる ... 開く
2LO
3HI0-65.535 0-100レッド強度0% ... 100%
4LO
5HI0 65.535 0 100グリーン強度0% ... 100%
6LO
7III0-65.535 0-100ブルー強度0% ... 100%
8LO
9III0-65.535 0-100ホワイト強度0% ... 100%
10LO

Mode 10: ファンクションにつき HSI, 16 bit 解像度

チャンネル バリューパーセントファンクション
1HI0-65535 0-100
2I.O
3HI0-65.535 0-100
4I.O
5HI0-65.535 0-100
6LO

Mode 11: ファンクションにつきホワイトと RGBW, 粗いノファイン

チャンネル バリューパーセントファンクション
10-255 0-100調光閉じる ... 闋く
2 0 2550-100 調光ファイン
30-255 0-100色温度粗い2.800 K ... 10.000 K
4 0-2550-100 色温度ファイン
50-1011-2021-119120-145146-244245-2550-45-88-4647-5757-9696-100GN 彩度ニュートラル/エフェクトなしフルマイナスグリーン-99% ... -1%ニュートラル/エフェクトなし1% ... 99%フルブラスグリーン
60-255 0-100X 色にフェードホワイト ... RGBW カラー
70-255 0-100レッド強度粗い0% ... 100%
8 0-2550-100 レッドファイン
90-255 0-100グリーン強度粗い0% ... 100%
10 0 2550-100 グリーンファイン
110-255 0-100ブルー強度粗い0% ... 100%
12 0-2550-100 ブルーファイン
130-255 0-100ホワイト強度粗い0% ... 100%
14 0-2550-100 ホワイトファイン

Mode 12: ファンクションにつきホワイト、粗い/ファイン チャンネル

チャンネル バリューバーセントファンクション
10-255 0-100調光閉じる ... 閉く
2 0-2550-100 調光ファイン
30-255 0-100色温度粗い2.800 K ... 10.000 K
4 0 2550-100 色温度ファイン
50-1011-2021 119120 145146-244245 2550-45-88 4647 5757-9696-100GN 彩度ニュートラル/エフェクトなしフルマイナスグリーン99% ... 1%ニュートラル/エフェクトなし1% ... 99%フルプラスグリーン

Mode 13: ファンクションにつきホワイトと HSI, 粗い /ファインチャンネル

チャンネル バリューバーセントファンクション
10-255 0-100調光閉じる ... 閉く
2 0-2550-100 調光ファイン
30-255 0-100色温度粗い2.800 K ... 10.000 K
4 0 2550-100 色温度ファイン
50-1011-2021 119120 145146-244245-2550-45-88-4647-5757-9696-100GN 彩度ニュートラル/エフェクトなしフルマイナスグリーン99% ... 1%ニュートラル/エフェクトなし1% ... 99%フルプラスグリーン
60-255 0-100X 色にフェードホワイト ... RGBW カラー
70-255 0-100Hue coarse0 ... 360°
8 0-2550-100 Hue fine
90-255 0-100Saturation coarse0 ... full saturated
10 0-2550-100 Saturation fine

Mode 14: ファンクションにつき RGBW, 粗い／ファインチャンネル

チャンネル バリューバーセントファンクション
10-255 0-100調光閉じる ... 閉く
2 0-2550-100 調光ファイン
30-255 0-100レッド強度粗い0% ... 100%
4 0 2550-100 レッドファイン
50-255 0-100グリーン強度粗い0% ... 100%
6 0-2550-100 グリーンファイン
70-255 0-100ブルー強度粗い0% ... 100%
8 0-2550-100 ブルーファイン
90 255 0 100ホワイト強度粗い0% ... 100%
10 0-2550-100 ホワイトファイン

Mode 15: ファンクションにつき HSI, 粗い/ファインチャンネル

チャンネル バリューパーセントファンクション
10-255 0-100調光閉じる ... 開く
2 0-2550-100 調光ファイン
30-255 0-100Hue coarse0 ... 360^a
4 0-2550-100 Hue fine
50-255 0-100Saturation coarse0 ... full saturated
6 0-2550-100 Saturation fine

標準 CCT バリューを DMX バリューで表示

CCT-ValueDMX-Value (8 bit) DMX-Value (16 bit)
I. 5-TTDT
3.200 K 153 — 14 39.321 — 3.670
5.600 K — 102 99 — 26.214 25.493
6.000 K — 170 113 — 43.712 29.098
6.500 K 100% 131 — 65.536 33.685

CCT バリューを DMX% で計算するために

以下の方程式を使って CCT バリューを DMX% に、DMX% を CCT バリューに計算する：

L5 モデル用の CCT バリュー :

長さ（フォカースフラッドポジション）．立体的な図はp.3を参照。 重さ（マニュアルバージョン、付属品無し）．．．．5.0 kg（11.0 1bs.） 重さ（P.0 バージョン、付属品無し）．．．．6.4 kg（13.2 1bs.）

ライトソース

タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.000 h Typ. LED lifetime L70. . . . . . . . . . . . . . . . . . . . . . . . . . 2.800 K - 10.000 K (L5-C) ホワイトライト . . . . . . . . 2.600 K - 3.600 K (L5-TT) . . . . . . . . 5.000 K - 6.500 K (L5-DT) カラーライト. RGBW color mixing (L7-Cのみ) 色演出インデックス. . . . . . . . typ. CR1 >94 グリーン/マゼンタ彩度 +/- 1 (フルグリーンからフルマゼンタ)

光路

タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . レンズ直径. 137 mm / 5 "ハーフビークアングル 14° - 50°

ダイナミクファンクション

調光．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．，electronic，0－100％ カラーミキシング ．．．．．．．．．．．．．．．．．．．．．．.RGBW カラーミキシング （色調と彩度、L5-Cのみ）

コントロールとプログラミング

DMX チャンネル. . . . . . 1-16 チャンネル、タイプとモードによって異なるアドレスとセッティング. . . . . . . . . . フィクスチャーメニュー, RDM, ALSM DMXコンプライアンス. . . . . . . . . . . . ESTA DMX 512A

RDM コンプライアンス . . . . . . . . . . . ESTA DMX 512A ファームウェアーアップデート . . USB インターフェイスと ALSM

構造

カラー．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ハウジング．．．．．．．．．．．．．．．．．．．．．．．．．…合成ハウジング、アルミフレームプロテクションレーティング……IP 20

ARRI L5-DT - 構造 - 1

max. 90° up 0.5 m 0.5 m max. 90° down 0.5 m

装備

マウンティング . 短い 28 mm (1.1 in.) スピゴット と 16 mm (0.63 in.) 穴向き . . . . . . . . . . . . . . . . . . +/- 90° フィクスチャーの周りに保つ距離 . . . . . . 0,5 m (19.7 in.) 光レンズと保つ最低距離 . . . . . . . . . 0,5 m (19.7 in.)

コネクター

AC パワーインプット . . . . . . Neutrik® PowerCON® Truc1 バッテリーパワーインプット . . 4-pin locking XLR コネクター DMXとRDMデータイン/スルー . . 5-pin, locking XLR コネクター USB コネクター . . . . . . . . . . . . . . . . . Mini-USB-A

電気

AC パワー ..... 100 - 240 V, 50 - 60 Hz AC パワーサプライ ..... オートセンシング、モードスイッチングパワーサプライヒューズ ..... 2 A T, 250 V, 5 x 20 mm バッテリーボルテージ ..... 23 - 36 V =

標準パワー

230 V, 50 Hz . . . . . . . . . . . . . . . . . . . . . 115 W

cos j. > 0.9

LED が最高強度で動いている時の計算

+/- 10% の偏差が可能

ノイズエミッション

周围温度 = 35°C (95°F) < 20dB(A)

周圆温度 = 45° C (113° F) . . . . . . . . . < 30dB(A)

サーマル

最低周围温度（ t_g ）……-20℃/−4°F

最高周四温度（ t_a ）……+45°C/113°F

クーリング……サイレント、温度でコントロールされたファンクーリング

承認

リスクグループ1 - リスクなし正常な行動制限下で光生物学的危険性はない。

16mm穴付きの短い28mmスピゴットと短いフィキシングスクリュー(セット)

簡易說明書

パワーインプットケーブル

予告なく設備が変わる事がある。最新の設備情報、写真や詳細は

www.arri.com にて参照

専門的な質問は、www.arri.com、もしくはARRI サービスセンターに問い合わせる。

ARRI®

マニュアルアシスタント
Anthropicによって提供されています
メッセージをお待ちしています
製品情報

ブランド : ARRI

モデル : L5-DT

カテゴリ : 照明
