使用説明書 WSFME32 SANUS
- この説明書を保管しておいてください - 本製品を使用する前に、説明書全体をよくお読みください
作業を始める前に、この製品がお使いのスピーカーに適しているかどうかを確認します。
このスピーカーマウントは、Sonos® Era 300™ スピーカー
注意：負傷したり壁面を傷付けたりしないように注意してください。
- また、お使いのスピーカー特有の要件があるかどうかを、スピーカーの取扱説明書で確認してください。
- 取り付け作業は難しくありませんが、必ずこの説明書を最後まで読み、手順をすべて理解してください。
- メーカーが明確に指定している以外の目的で本製品を使用しないでください。
- メーカーは、不適切な組み立てや使用によって起きた破損または負傷に対して責任を負いません。
- スピーカーを掛ける壁は、スピーカーとマウントの合計重量の5倍の重量に耐えられなければなりません。
- この説明書に不明な点がある場合や、この製品の取り付け、組み立て、使用の安全性について疑問がある場合は、のカスタマーサービスにお問い合わせください。


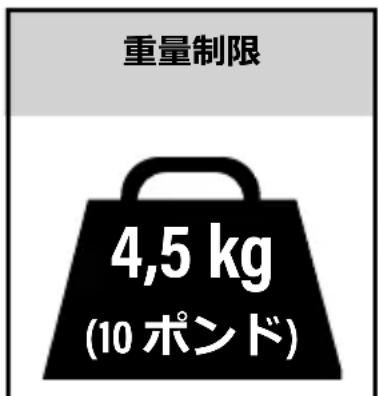

重量制限 4,5 kg (10 ポンド)


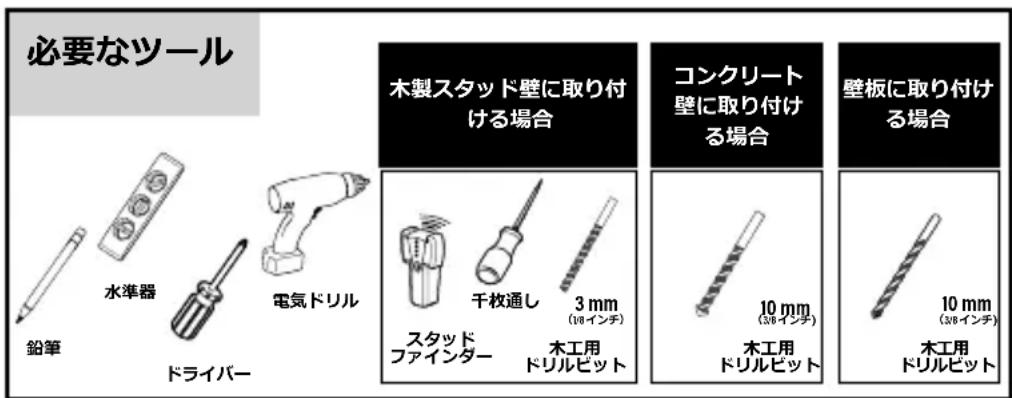

必要なツール 木製スタッド壁に取り付ける場合 コンクリート壁に取り付ける場合 壁板に取り付ける場合 鉛筆 水準器 ドライバー 電気ドリル スタッドファインダー 千枚通し 3 mm(10インチ) 木工用ドリルビット 10 mm(3/8インチ) 木工用ドリルビット付属している部品およびハードウェア
3 ページ
日本語
警告：本製品には、誤って飲み込むと窒息する危険性のある、小さな部品が含まれています。
組み立て始める前に、部品がすべて揃っており、破損していないことを確認してください。足りない部品や破損している部品がある場合は、販売店に返品せずに、カスタマーサービスまでご連絡ください。破損した部品は絶対に使用しないでください。
示された量は、1つのスピーカースタンド用です。
手順1-A
ウォールプレートを壁面に取り付ける
壁板オプション
4ページ
注意：負傷したり壁面を傷付けたりしないように注意してください。● 壁面を覆う石膏ボードは 12.7 mm (1/2 インチ) 以上でなくてはいけません。
注意：負傷したり壁面を傷付けたりしないように注意してください。この手順には、電動工具を使用しないでください。両方のネジ03は、ウォールプレート02の不必要な動きを防ぐために確実に締め付けられている必要があります。次の手順に進む前に、ウォールプレートが確実に壁面に取り付けられていることを確認します。
ネジを締めすぎないでください。
手順2に進んでください (10 ページ)。
手順1-B
ウォールプレートを壁面に取り付ける
木製スタッドオプション
6ページ
注意：負傷したり壁面を傷付けたりしないように注意してください。● 壁面を覆う石膏ボードが16 mm（5/8 インチ）を超えてはいけません。● 最小の木製スタッドの寸法: 公称寸法 51 x 102 mm (2 x 4 インチ) 実寸法 38 x 89 mm (1½ x 3½ インチ)。● スタッドの中心を確認する必要がある。
注意：負傷したり壁面を傷付けたりしないように注意してください。この手順には、電動工具を使用しないでください。両方のネジ03は、ウォールプレート02の不必要な動きを防ぐために確実に締め付けられている必要があります。
次の手順に進む前に、ウォールプレートが確実に壁面に取り付けられていることを確認します。
手順2に進んでください (10 ページ)。
ネジを締めすぎないでください。
手順1-C
ウォールプレートを壁面に取り付ける
打放しコンクリートまたは
コンクリートブロックオプション
8ページ
注意：負傷したり壁面を傷付けたりしないように注意してください。・ウォールプレート02を直接コンクリート面に取り付けます。・打放しコンクリートの最小厚：203 mm（8 インチ）。・コンクリートブロックの最小サイズ：203 x 203 x 406 mm（8 x 8 x 16 インチ）。
注意：負傷したり壁面を傷付けたりしないように注意してください。この手順には、電動工具を使用しないでください。両方のネジ 03 は、ウォールプレート 02 の不必要な動きを防ぐために確実に締め付けられている必要があります。次の手順に進む前に、ウォールプレートが確実に壁面に取り付けられていることを確認します。ネジを締めすぎないでください。
手順2
アセンブリをウォールプレートに設置する
10 ページ
手順3
スピーカーを取り付ける
12 ページ
を外して
14 ページ
寸法
15 ページ
