使用説明書 B365M-ITX/ac ASROCK

Copyright・2019 ASRock INC. 無断複写・転載を禁じます。

著作権について:

当文 書のいかなる部分も、ASRock の書面による同意なしに、バックアップを目的とした購入者による文書のコピーを除いては、いかなる形式や方法によっても、複写、転載、送信、または任意の言語へ翻訳することは禁じます。

当文書に記載されている製品名および企業名は、それぞれの企業の登録商標または著作物であることもあり、権利を侵害する意図なく、ユーザーの便宜を図って特定または説明のためにのみ使用されます。

免責事項：

当文書に記載されている仕様および情報は、情報提供のみを目的として付属されており、予告なく変更する場合があります。その整合性や正確性について、ASRock がなんらの確約をするものではありません。ASRock は、当文書での誤記や記載漏れについて一切の責任を負いかねます。

本文書の内容について、ASRock は、明示または黙示にも、黙示の保証、商品性の条件、または特定の目的への適合性を含め、かつそれらに限定されず、いかなる種類の保証もいたしません。

いかなる状況においても、たとえ ASRock が当文書や製品の欠陥や誤りに起因する損害の可能性を 事前に知らされていたとしても、ASRock、取締役、役員、従業員、または代理人は、いかなる間接的、専門的、偶発的、または必然的な損害（利益の損失、事業の損失、データの損失、事業の中断などを含む）への責任を負いかねます。

この装置は、FCC 規則のパート 15 に準拠しています。操作は以下の 2 つの条件に従います：

(1) 本装置は有害な干渉を発生しない。および
(2) この機器は、望ましくない作動を引き起こす可能性のある干渉を含め、あらゆる干渉を受け入れなければなりません。

米国カリフォルニア州のみ

このマザーボードに採用されたリチウム電池は、カリフォルニア州議会で可決されたベストマネジメントプラクティス（BMP）で規制される有害物質、過塩素酸塩を含んでいます。米国カリフォルニア州でリチウム電池を廃棄する場合は、関連する規制に従って行ってください。

「過塩素酸塩物質 - 特別な処理が適用される場合があります。詳しくは、www.dtsc.ca.gov/hazardouswaste/perchlorate をご覧ください」

ASRock ウェブサイト : http://www.asrock.com

オーストラリアのみ

弊社の製品にはオーストラリア消費者 法の下で除外できない保証が付いています。購入者は、重大な故障に対しては交換または返金、および、その他の合理的に予見可能な損失または損害に対しては補償を受ける権利を有します。また、製品が許容できる品質を満たさない場合、または、故障が重大な故障にあたらない場合は、購入者は製品を修理または交換する権利を有します。ご不明な点がありましたら ASRock までお問い合わせください：電話番号 [phone] 内線 123（標準的な国際通話料金が適用されます）

HDMI・および HDMI 高解像度マルチメディアインターフェース、ならびに HDMI の口ゴは、米国およびその他の国における HDMI Licensing LLC の商標または登録商標です。

HIGH-DEFINITION MULTIMEDIA INTERFACE

内容

第 1 章 はじめに 1

1.1 パッケージの内容 1

1.2 仕様 2

1.3 マザーボードのレイアウト 6

1.4 1/0 パネル 8

1.5 WiFi-802.11ac モジュールと ASRock WiFi 2.4/5 GHz アンテナ 10

第 2 章 取り付け 12

2.1 CPU を取り付ける 13

2.2 CPU ファンとヒートシンクを取り付ける 16

2.3 メモリモジュール (DIMM) を取り付ける 17

2.4 前面パネルヘッダーを接続する 19

2.5 1/0 パネルシールドを取り付ける 20

2.6 マザーボードを取り付ける 21

2.7 SATA ドライブを取り付ける 22

2.8 グラフィックスカードを取り付ける 24

2.9 周辺機器を接続する 26

2.10 電源コネクタを接続する 27

2.11 電源オン 28

2.12 ジャンパー設定 29

2.13 オンボードのヘッダーとコネクター 30

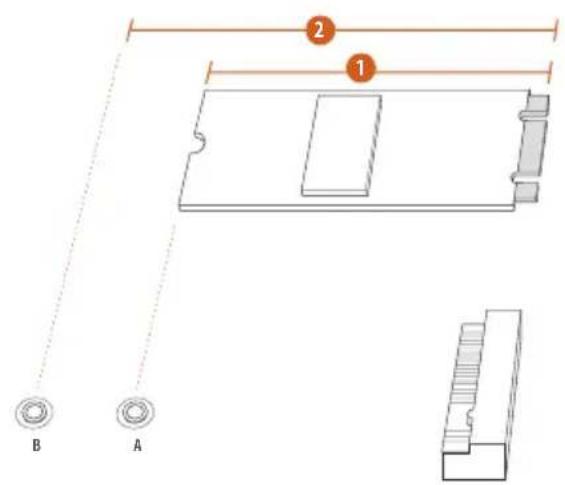

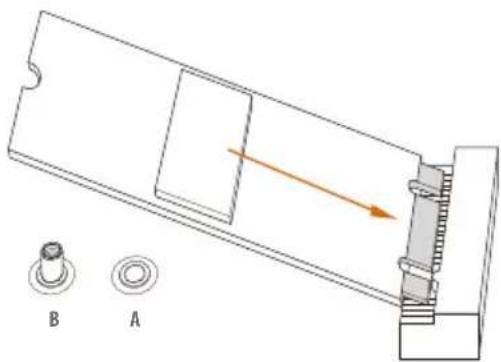

2.14 M.2_SSD (NGFF) モジュール取り付けガイド (M2_1) 37

第 3 章 ソフトウェアとユーティリティの操作 42

3.1 ドライバを取り付ける 42
3.2 A-Tuning 43
3.2.1 A-Tuning をインストールする 43

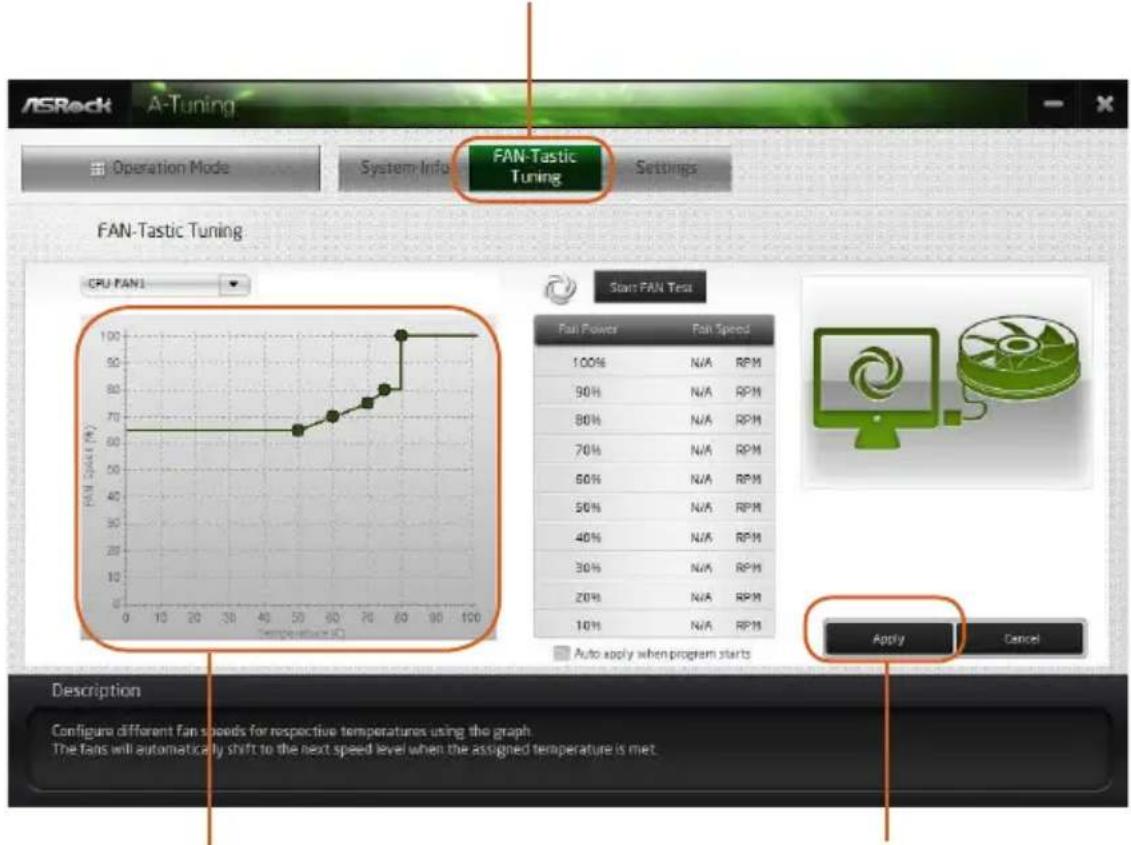

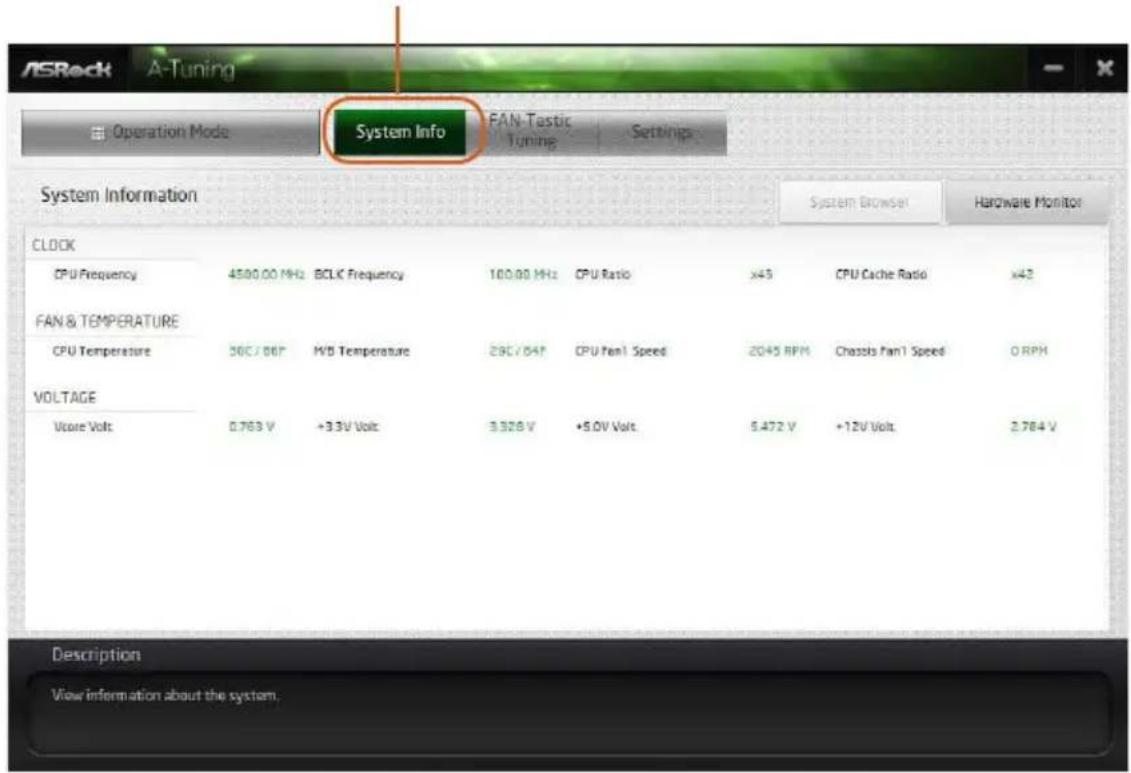

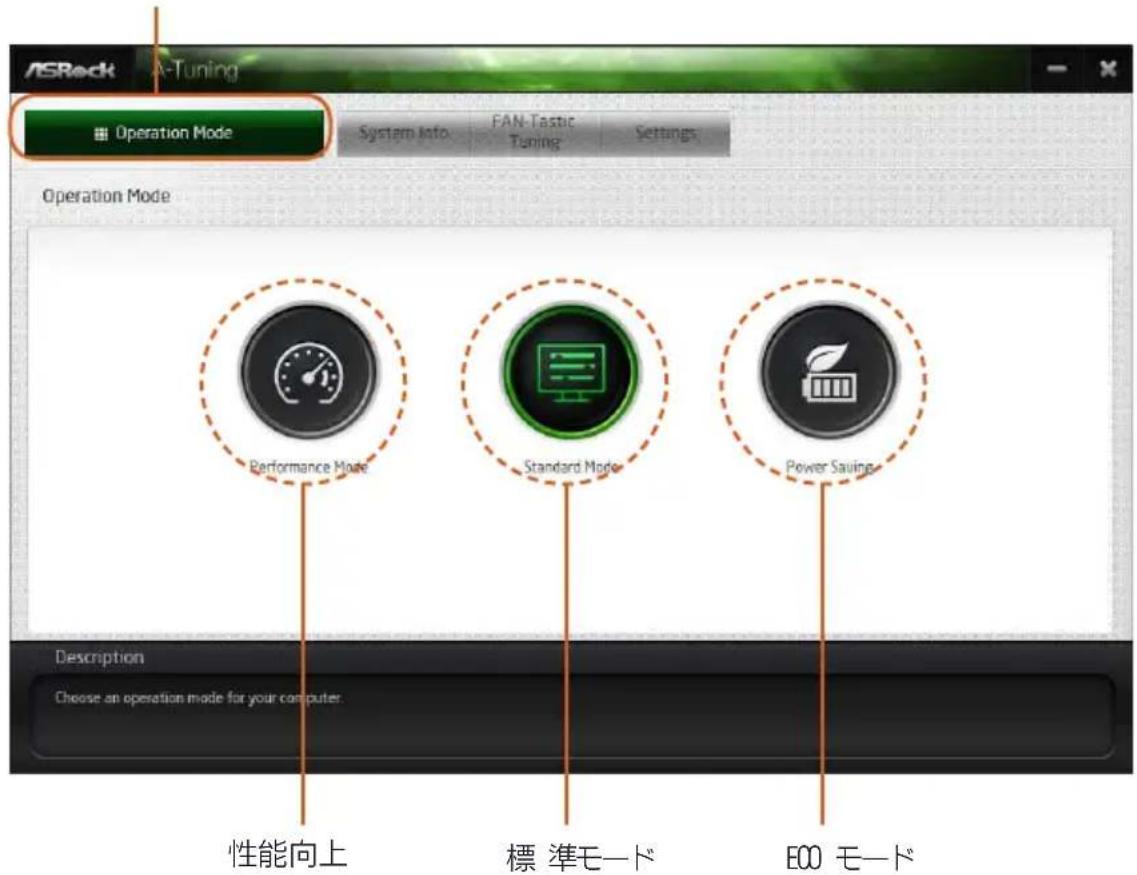

3.2.2 A-Tuning を使用する 43

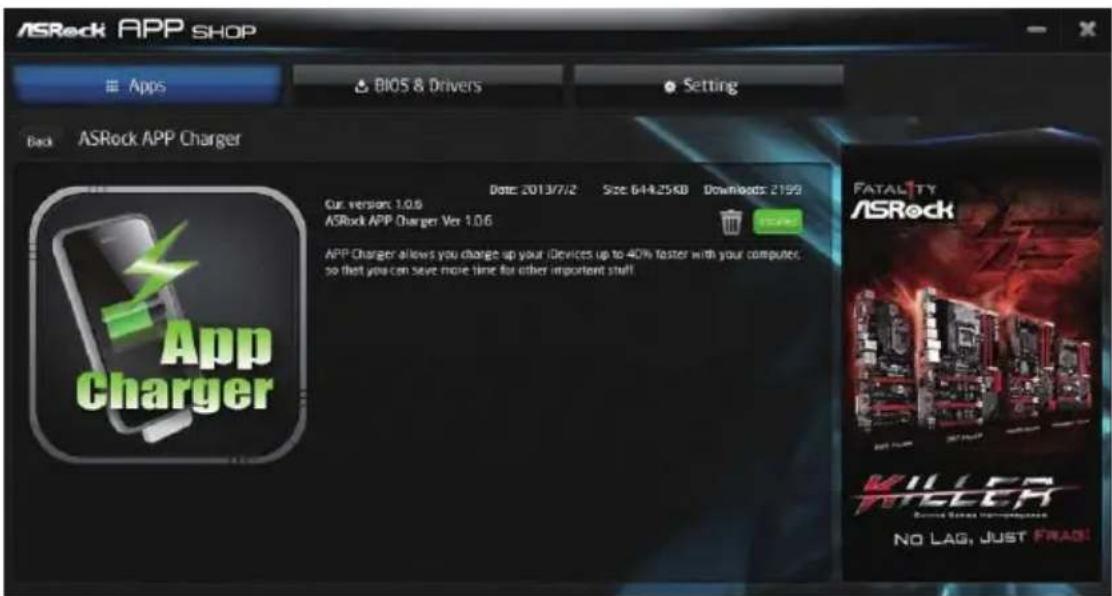

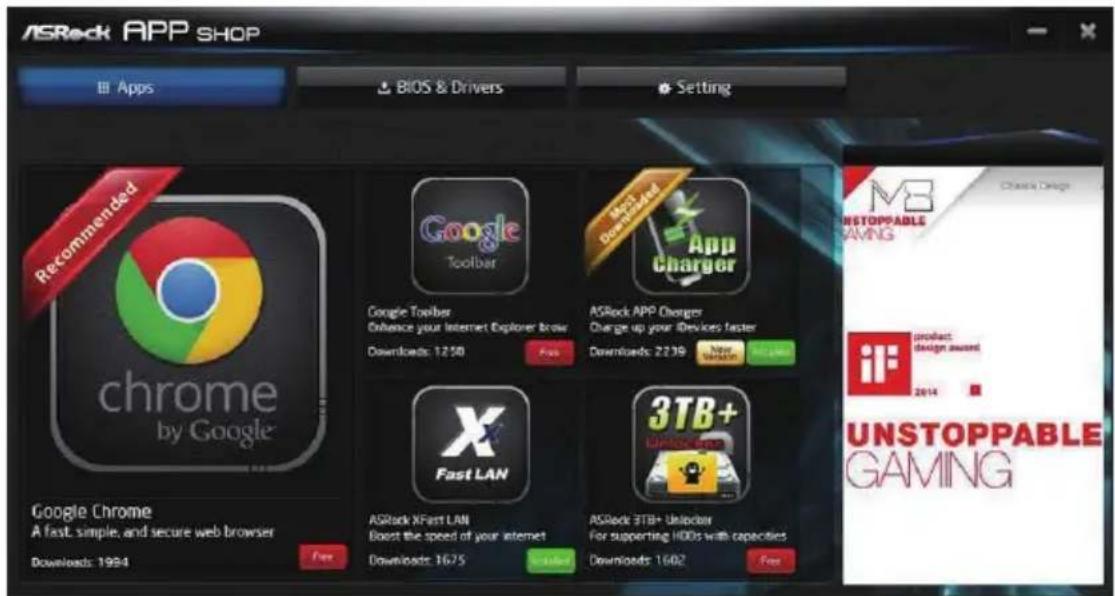

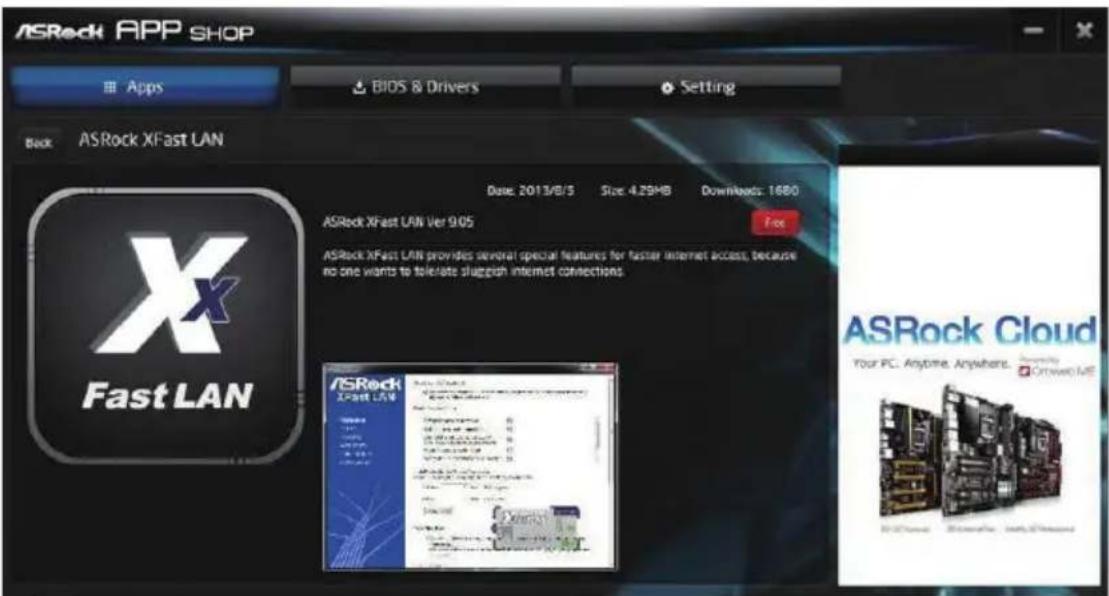

3.3 ASRock Live Update & APP Shop (ASRock ライブ更新と APP ショップ) 47

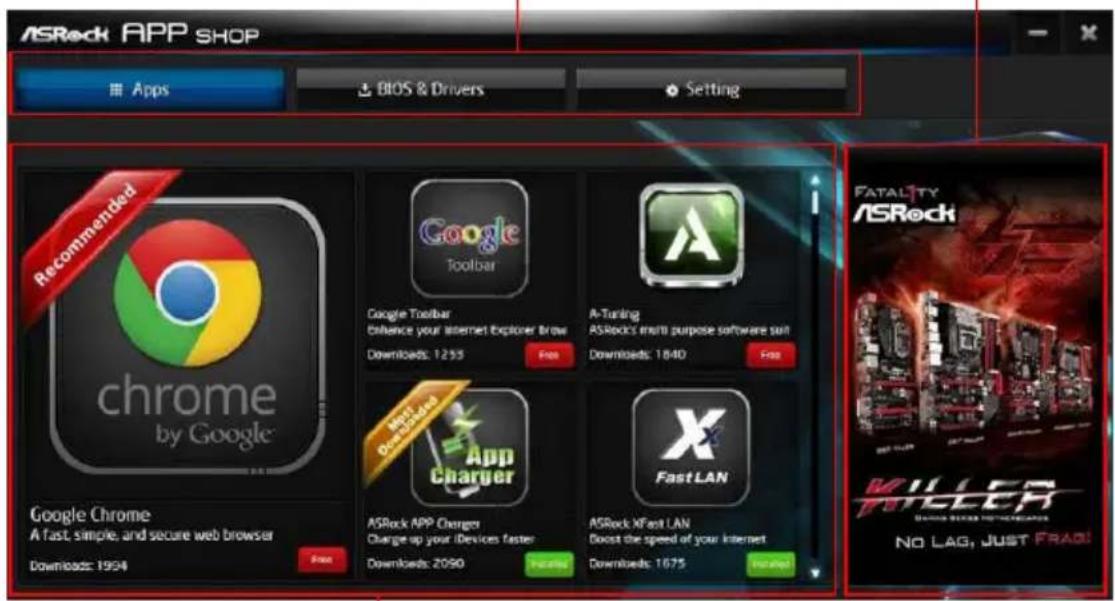

3.3.1 UI 概要 47
3.3.2 Apps (アプリ) 48

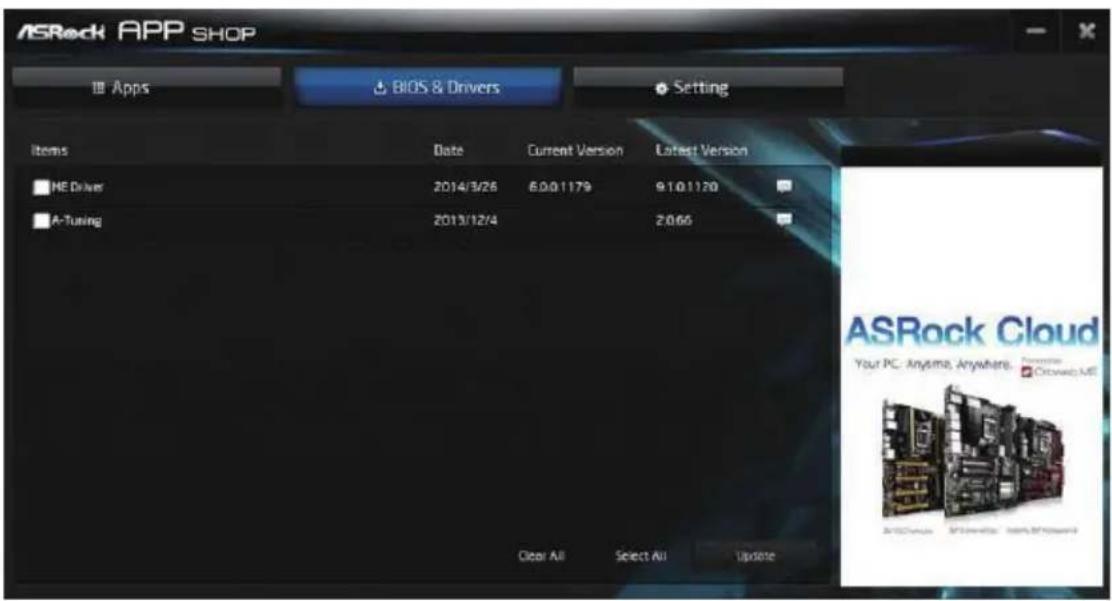

3.3.3 BIOS & Drivers (BIOS とドライバ) 51

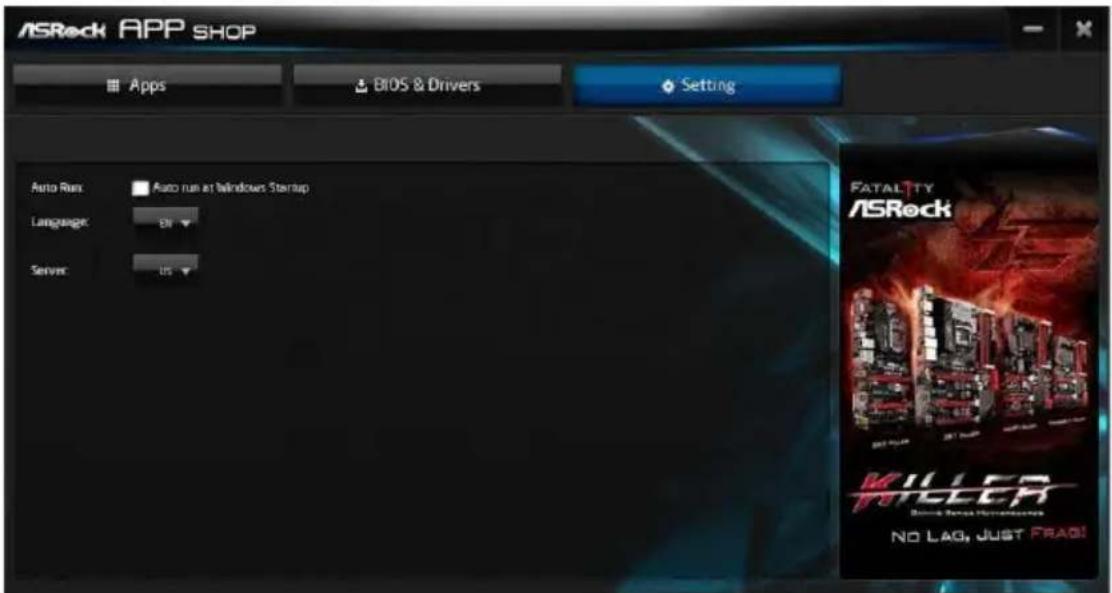

3.3.4 設定 52

第 4 章 UEFI セットアップユーティリティ 53

4.1 はじめに 53

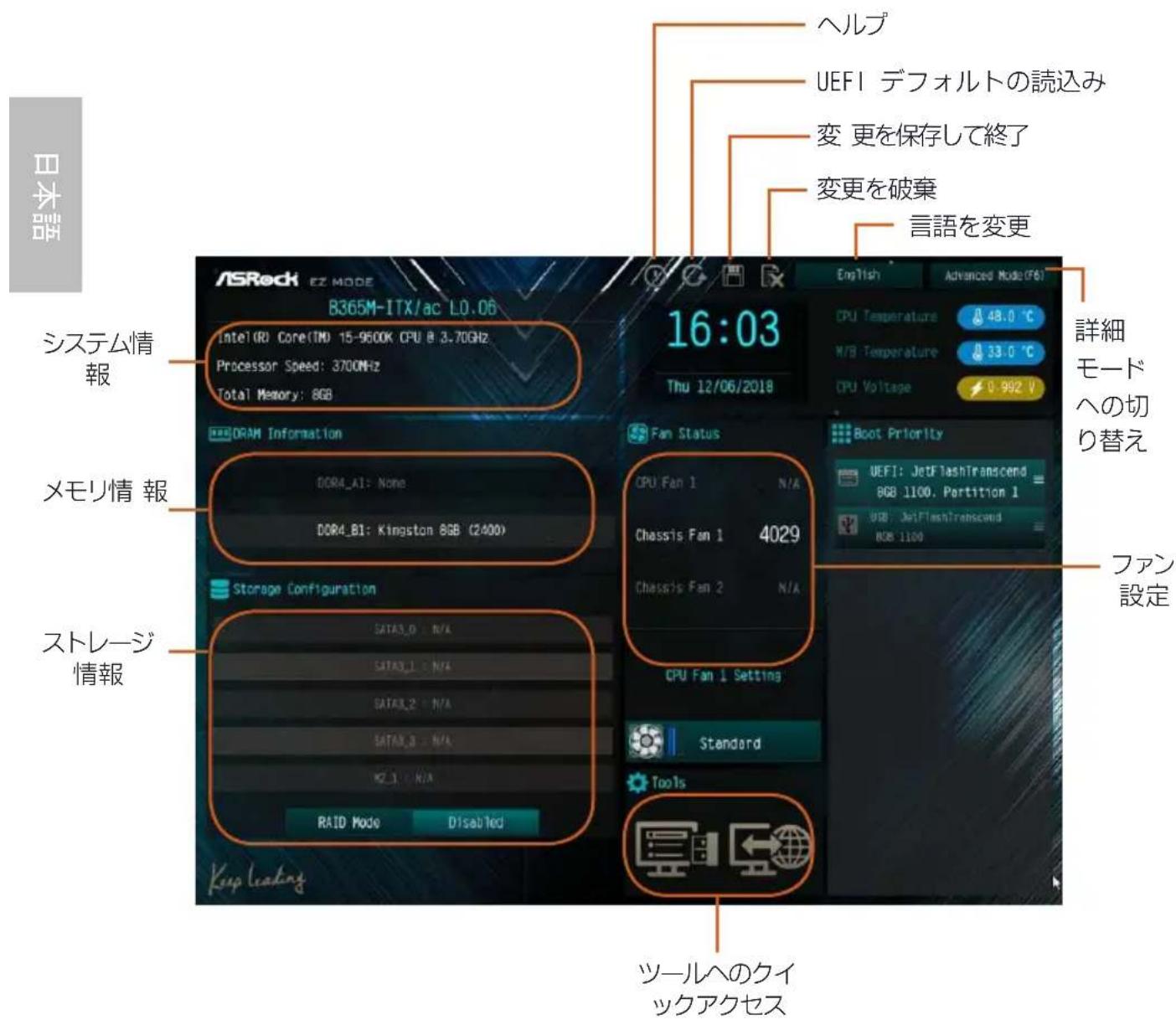

4.2 EZ Mode (EZ モード) 54
4.3 Advanced Mode (アドバンスドモード) 55
4.3.1 UEFI メニューバー 55
4.3.2 ナビゲーションキー 56

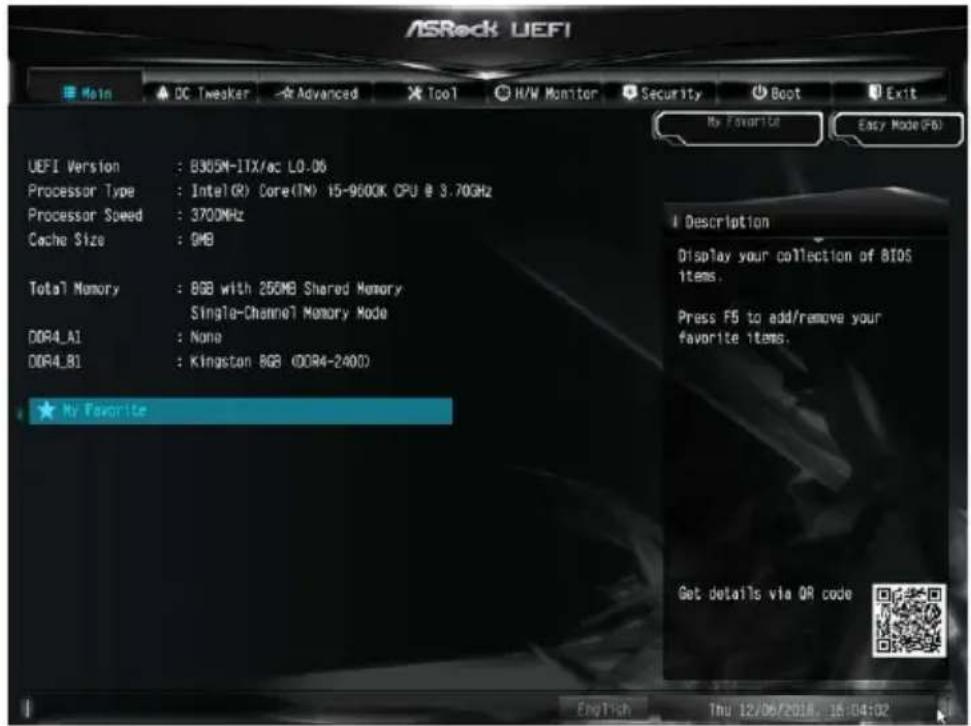

4.4 Main（メイン）画面 57

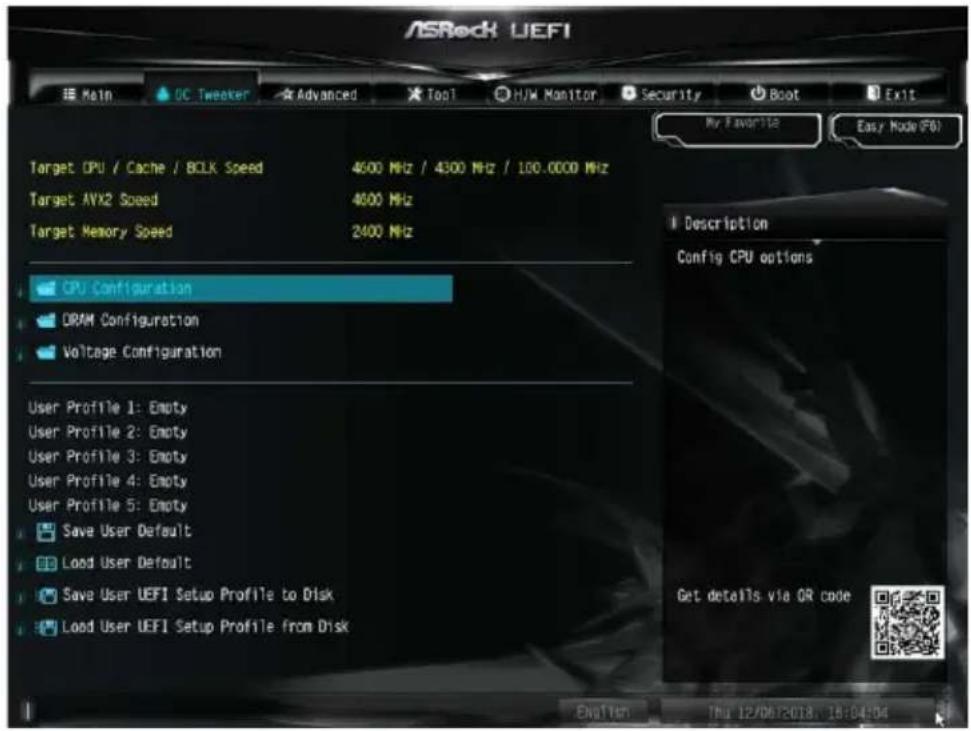

4.5 OC Tweaker (OC 調整) 画面 58

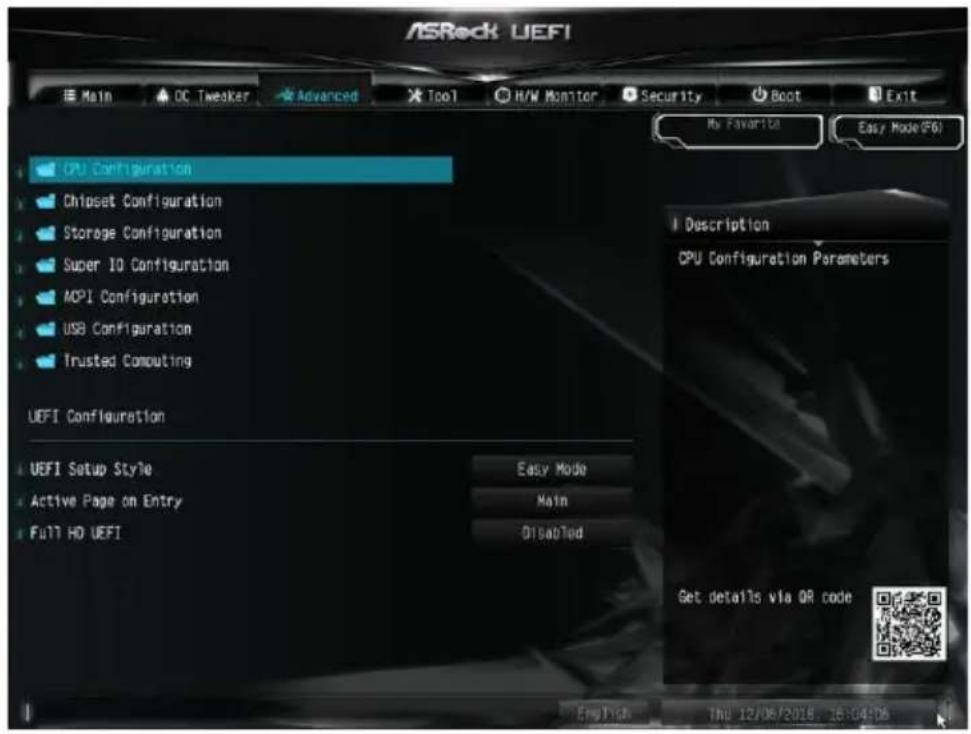

4.6 Advanced（詳細）画面 69
4.6.1 CPU Configuration (CPU 設定) 70

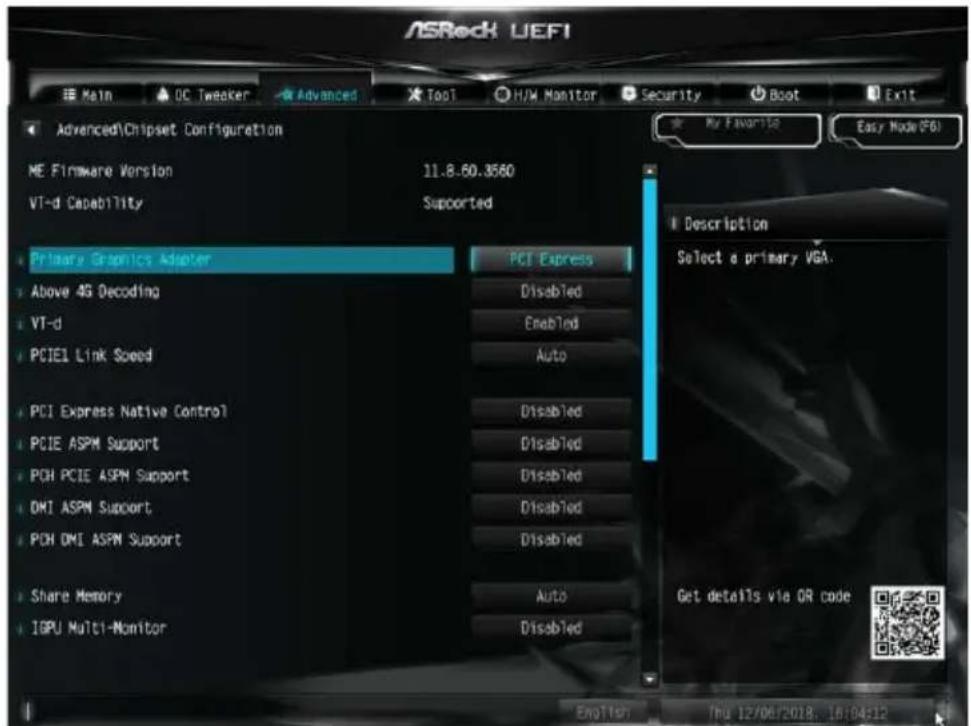

4.6.2 Chipset Configuration (チップセット設定) 72

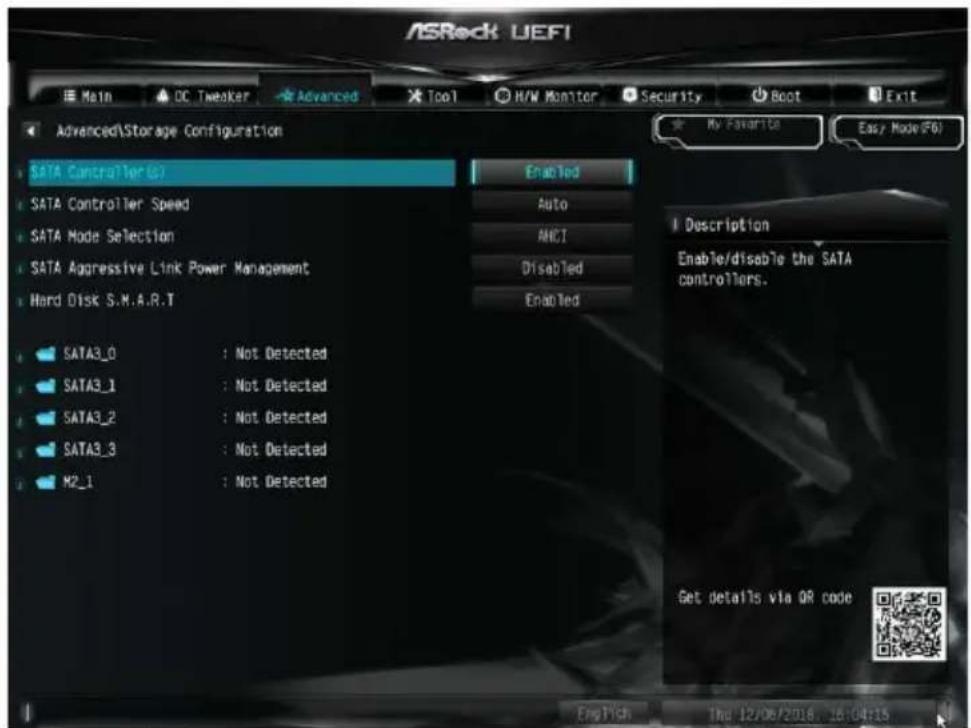

4.6.3 Storage Configuration (ストレージ設定) 75

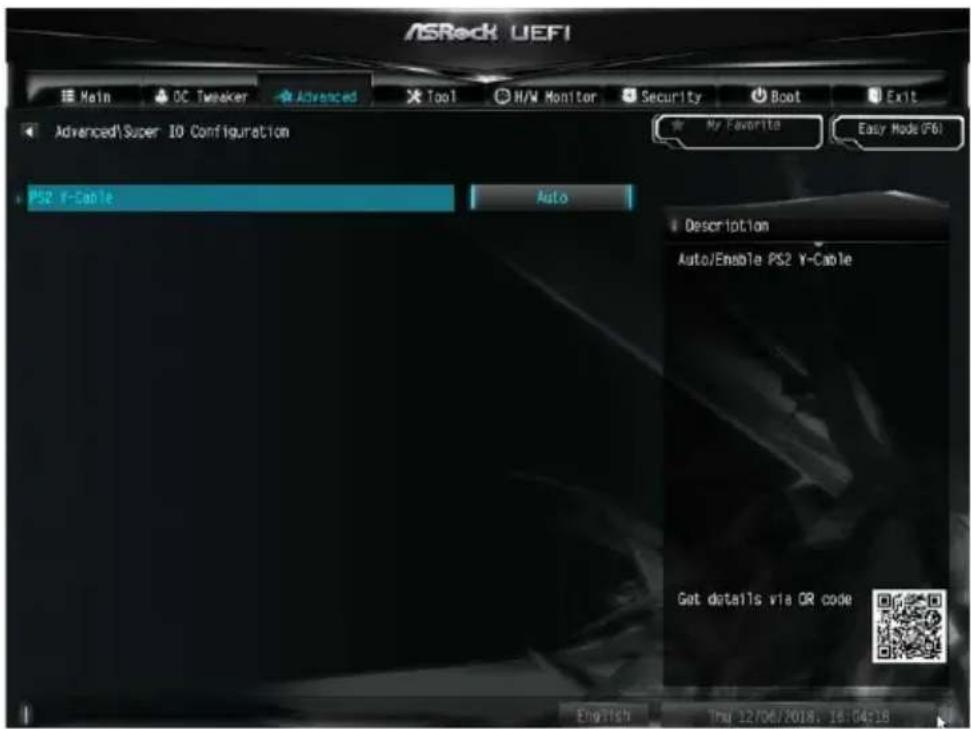

4.6.4 Super 10 Configuration (スーパー 10 設定) 76

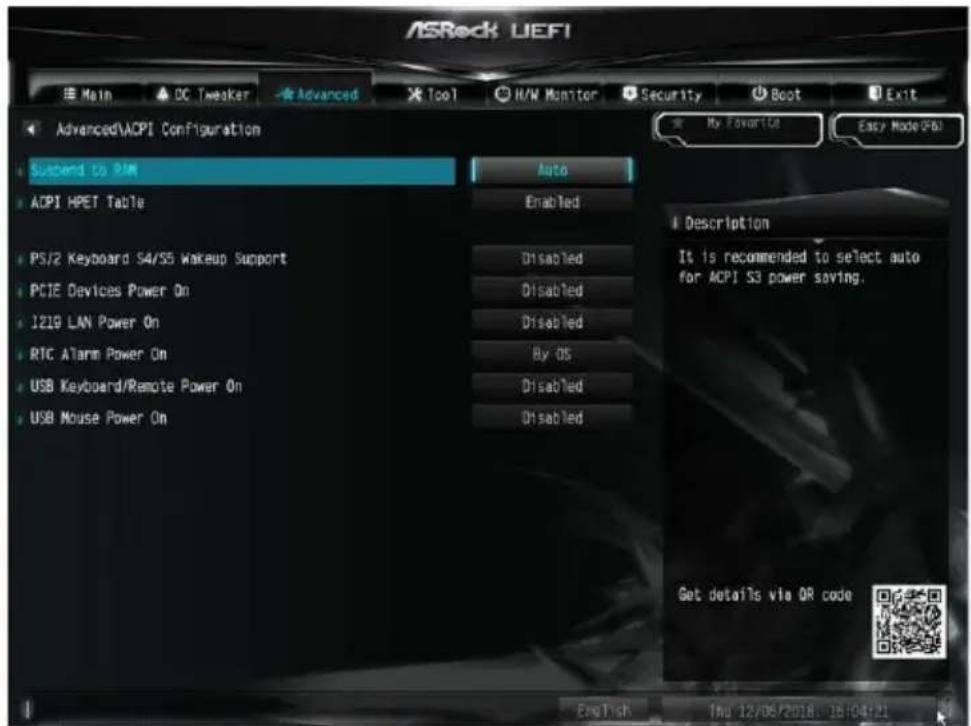

4.6.5 ACPI Configuration (ACPI 設定) 77

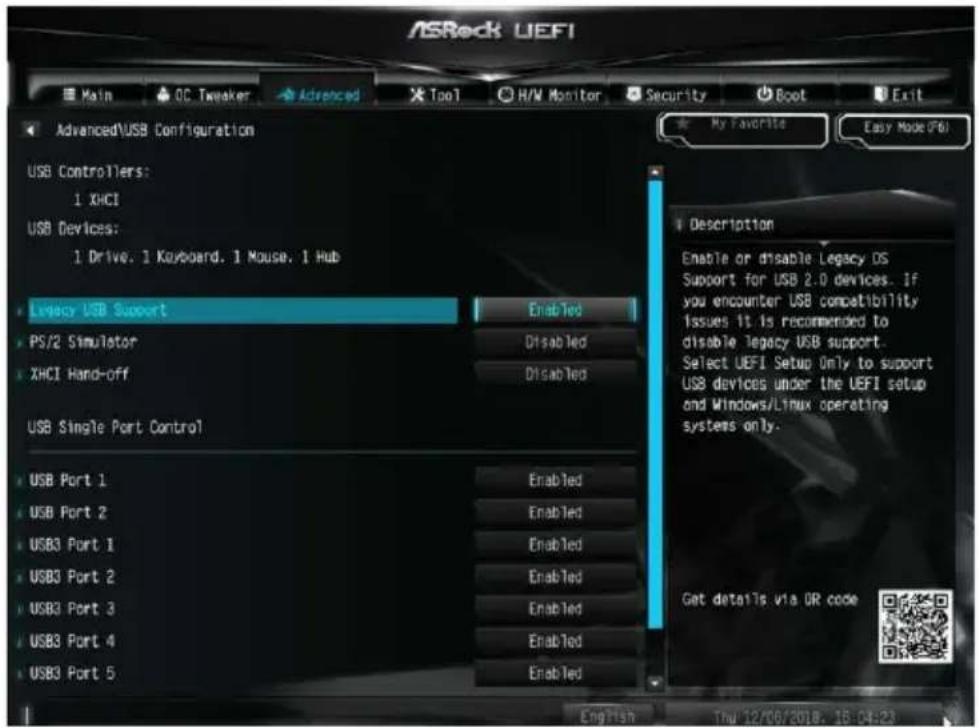

4.6.6 USB Configuration (USB 設定) 79

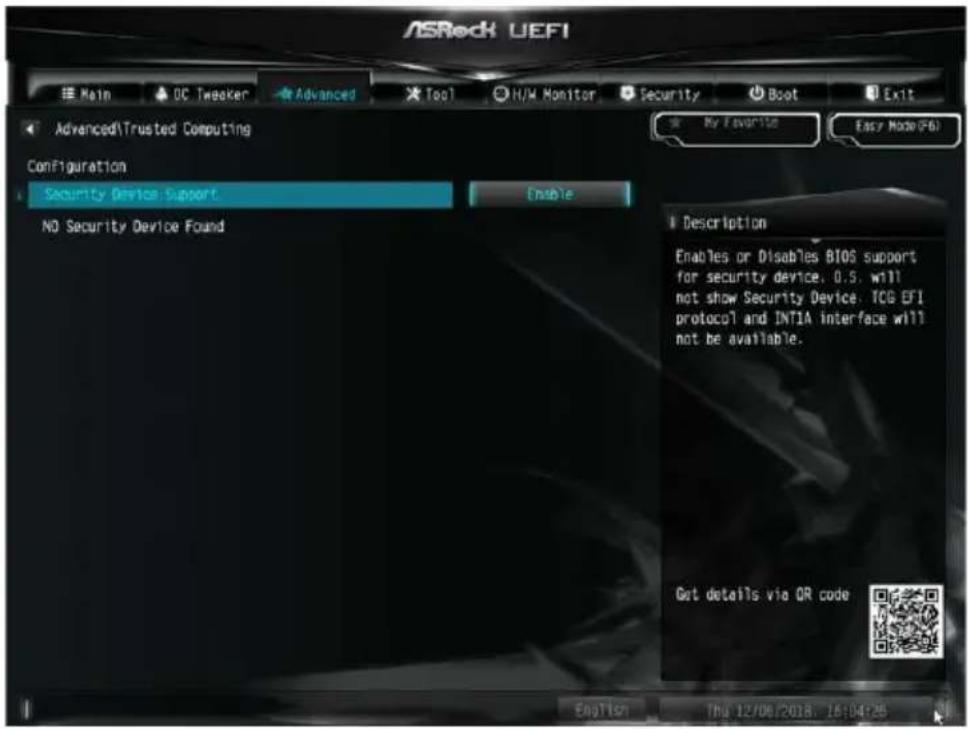

4.6.7 Trusted Computing (トラステッド・コンピューティング) 80

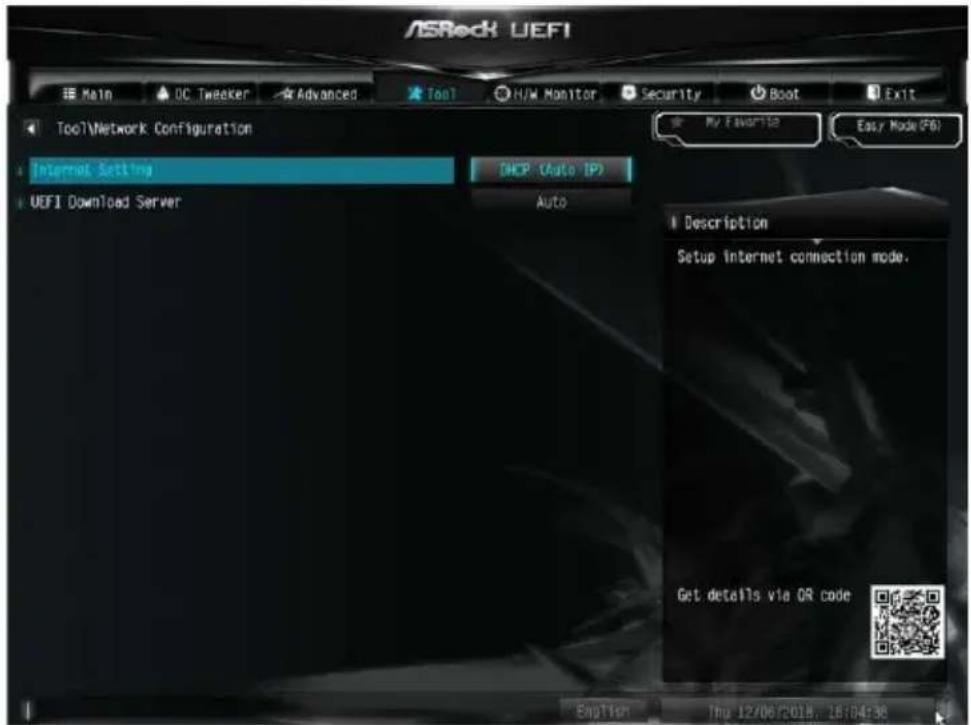

4.7 Tools (ツール) 81

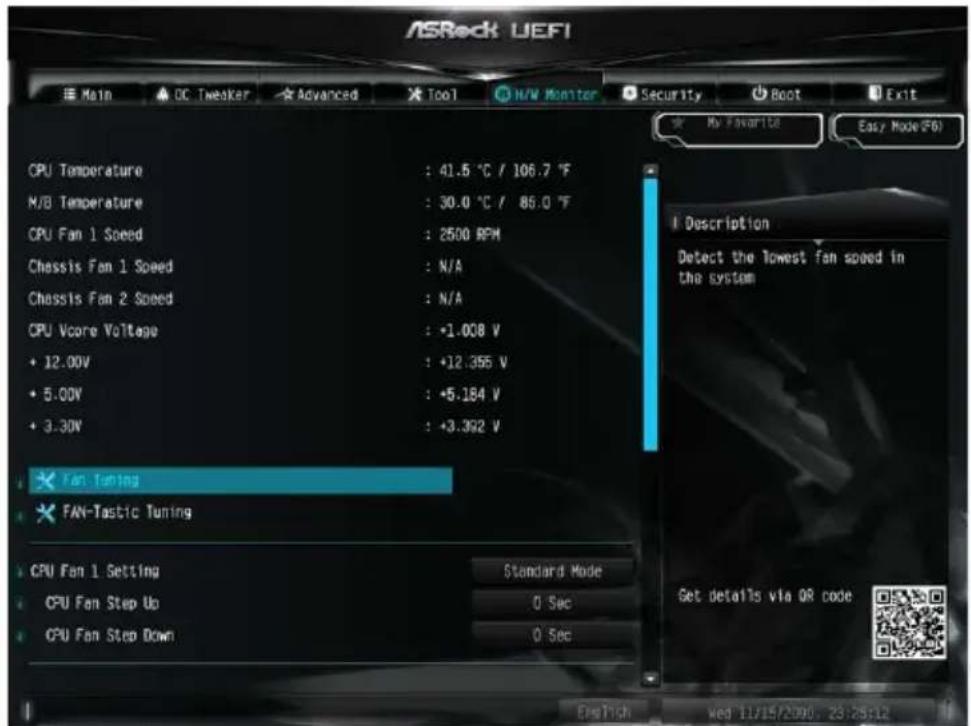

4.8 Hardware Health Event Monitoring (ハードウェア ヘルスイベント監視) 画面 83

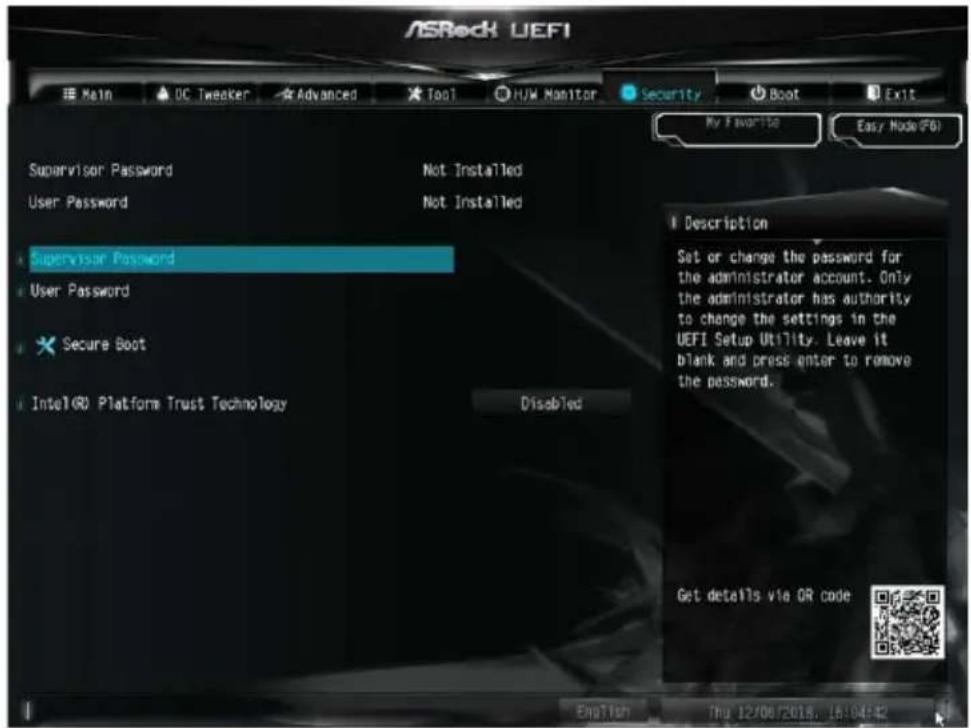

4.9 Security（セキュリティ）画面 86

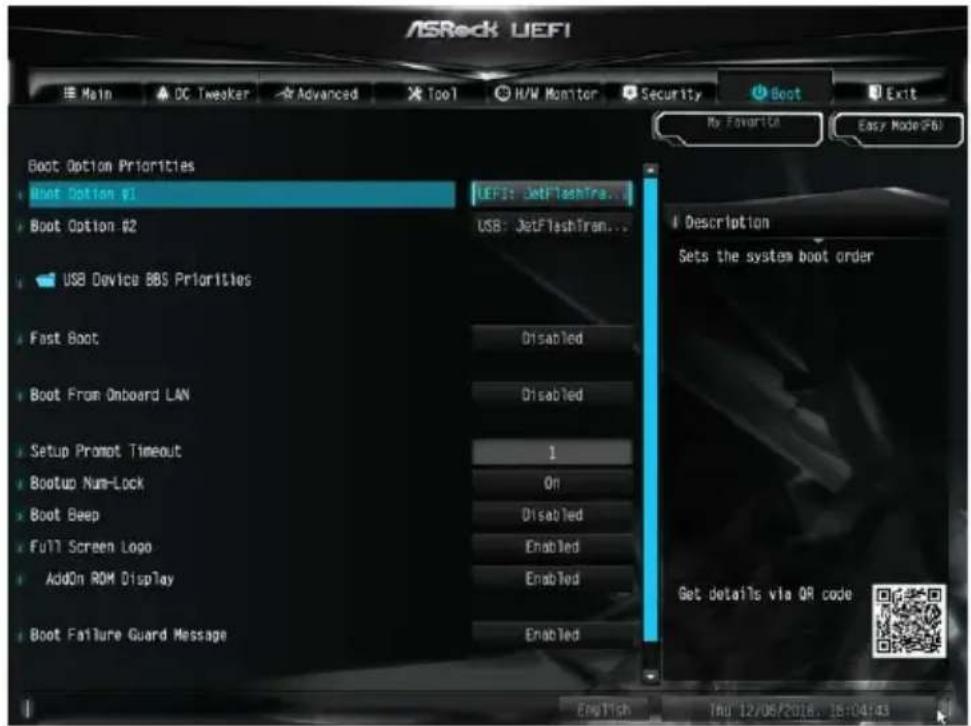

4.10 Boot（ブート）画面 87

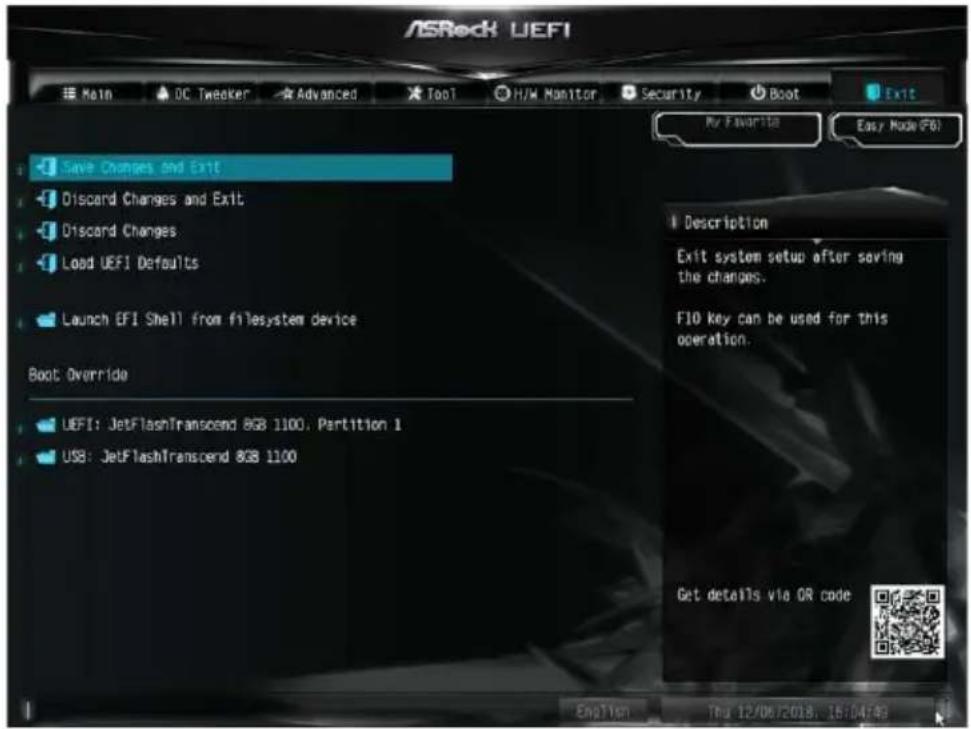

4.11 Exit（終了）画面 90

第1章 はじめに

ASRock B365M-ITX/ac マザーボードをお買い上げ頂きありがとうございます。ASRock の製品は一貫した厳格な品質管理の下で製造されております。優れた品質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。

この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のインストールガイドが記載されています。第 3 章には、ソフトウェアとユーティリティーの操作ガイドが含まれています。第 4 章には、BIOS セットアップの設定ガイドが含まれています。

マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なく ASRock のウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。ASRock のウェブサイトでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。ASRock ウェブサイト http://www.asrock.com.

1.1 パッケージの内容

• ASRock B365M-ITX/ac マザーボード (Mini-ITX フォームファクタ)
• ASRock B365M-ITX/ac クイックインストールガイド
• ASRock B365M-ITX/ac サポート CD
• 2 x シリアル ATA (SATA) データケーブル (オプション)
• 1 x 1/0 パネルシールド
• 2 x ASRock Wi-Fi 2.4/5 GHz アンテナ (オプション)
• 1 x M.2 ソケット用ねじ (オプション)

1.2 仕様

プラットフォーム	Mini-ITX フォームファクター固体コンデンサ設計
CPU	第8世代と第9世代Intel・Coreプロセッサーに対応(ソケット 1151)最大95WまでのCPUに対応デジタル電源設計5電源フェーズ設計Intel・ターボブースト2.0テクノロジーをサポート
チップセット	Intel・B365
メモリ	デュアルチャンネルDDR4メモリ機能2xDDR4 DIMMスロットDDR4 2666/2400/2133ノンECC、アンバッファードメモリに対応ECC UDIMMメモリモジュールに対応(non-ECCモードで動作)システムメモリの最大容量:32GBIntel エクストリームメモリプロファイル(XMP)2.0に対応DIMMスロットに15μゴールドコンタクトを採用
拡張スロット	1xPCI Express 3.0 x16スロット(PCIE1:x16モード)*起動ディスクとしてNVMe SSDに対応1x垂直M.2ソケット(Key E)、WiFi-802.11acモジュールがバンドルされています(リアI/O)
グラフィックス	*Intel・UHDグラフィックス内蔵ビジュアルおよびVGA出力は、GPUに統合されたプロセッサーのみでサポートされます。Intel・UHDグラフィックス内蔵ビジュアルをサポート:AVC、MVC(S3D)およびMPEG-2 Full HW Encode1が装備されたIntel・クイック・シンク・ビデオ、Intel・InTru3D、Intel・クリアー・ビデオHDテクノロジー、Intel・InsiderTM、Intel・UHDグラフィックスDirectX 12

HWA エンコード / デコード : AVC/H.264、HEVC/H.265 8- ビット、HEVC/H.265 10- ビット、VP8、VP9 8- ビット、VP9 10- ビット (デコードのみ)、MPEG2、MJPEG、VC-1 (デコードのみ)
・ 3 つのグラフィックス出力オプション : DVI-1、HDMI、DisplayPort 1.2
・3 台のモニターに対応
- HDMI 1.4 に対応、最大解像度 4K x 2K (4096x2160) @ 30Hz
- DisplayPort 1.2 テクノロジーに対応、最大解像度 4K x 2K (4096x2304) @ 60Hz
DVI-1 をサポート。最大解像度 1920x1200 @60Hz
- HDMI 1.4 ポートでオートリップシンク、ディープカラー (12bpc)、xvYCC、および、HBR（高ビットレートオーディオ）に対応（HDMI 対応モニターが必要です）
- DVI-1、HDMI 1.4、DisplayPort 1.2 ポートで HDCP 2.2 に対応
- HDMI 1.4 ポートと DisplayPort 1.2 ポートで 4K Ultra HD (UHD) 再生に対応

オーディオ	・7.1 CH HD オーディオ (Realtek ALC887 Audio Codec)*7.1 CH HD オーディオを設定するためには、HD フロントパネルのオーディオモジュールを使用し、オーディオドライバを通してマルチチャンネルオーディオ機能を有効にする必要があります。・サージ保護に対応・ELNA 製オーディオコンデンサ
LAN	・ギガビット LAN 10/100/1000 Mb/s・ギガ PHY Intel・1219V・Wake-On-LAN(ウェイク オン ラン)に対応・雷 / 静電気放電 (ESD) 保護に対応・エネルギー効率のよいイーサネット 802.3az をサポート・PXE をサポート
ワイヤレスLAN	・Intel・802.11ac WiFi モジュール・IEEE 802.11a/b/g/n/ac をサポート・デュアルバンド(2.4/5 GHz)をサポート・最高 433 Mbps の高速ワイヤレス接続をサポート・ブルートゥース 4.2/3.0 + ハイスピードクラス II をサポート

リアパネル I/O
- 2 x アンテナポート
- 1 x PS/2 マウス / キーボードポート
- 1 x DVI-I ポート
- 1 x HDMI ポート
- 1 x DisplayPort 1.2
- 4 x USB 3.1 Gen1 ポート（静電気放電（ESD）保護に対応）
- LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED と SPEED LED）
- HD オーディオジャック：ラインイン / フロントスピーカー / マイク

ストレージ
・4 x SATA3 6.0 Gb/s コネクタ、RAID(RAID 0、RAID 1、RAID 5、RAID 10、Intel ラピッド・ストレージ・テクノロジー 17)、NCQ、AHCI およびホットプラグ機能に対応
・1 x Ultra M.2 ソケット、M Key タイプ 2280/22110 M.2 SATA3 6.0 Gb/s モジュール、および、最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュールに対応 *
* Intel・Optane™ テクノロジーに対応
* 起動ディスクとして NVMe SSD に対応
* ASRock U.2 キットに対応

コネクタ
・ 1 x シャーシイントルージョンヘッダー
・ 1 x CPU ファンコネクタ (4 ピン)
* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。
・ 1 x シャーシファンコネクタ (4 ピン)
* シャーシファンコネクタは最大 1A (12W) の出力のシャーシファンに対応します。
・ 1 x シャーシ/ウォーターポンプファンコネクタ(4 ピン)(スマートファン 速度制御)
* シャーシ / ウォーターポンプファンは最大 2A (24W) の出力のウォータークーラーに対応します。
* CHA_FAN1/WP は 3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。
・ 1 x 24 ピン ATX 電源コネクタ
・ 1 x 8 ピン 12V 電源コネクタ
・ 1 x 前面パネルオーディオコネクタ
・ 1 x USB 2.0 ヘッダー(2 つの USB 2.0 ポートに対応))(静電気放電 (ESD) 保護に対応)
・ 1 x USB 3.1 Gen1 ヘッダー (2 つの USB 3.1 Gen1 ポートに対応)(静電気放電 (ESD) 保護に対応)

BIOS 機能	・ AMI UEFI Legal BIOS、多言語 GUI サポート付き・ ACPI 6.0 準拠ウェイクアップイベント・ SMBIOS 2.7 サポート・ CPU、DRAM、PCH 1.0V、VCCST 電圧マルチ調整
ハードウェアモニタリング	・ 温度センシング : CPU、シャーシ、シャーシ / ウォーターポンプ ファン・ ファンタコメータ : CPU、シャーシ、シャーシ / ウォーターポンプファン・ 静音 ファン (CPU 温度に従って シャーシファン 速度を自動調整) : CPU、シャーシ、シャーシ / ウォーターポンプファン・ ファンマルチ速度制御 : CPU、シャーシ、シャーシ / ウォーターポンプファン・ ケース 開閉 検知・ 電圧監視 : +12V、+5V、+3.3V、CPU Vcore
OS	Microsoft・ Windows・ 10 64-bit
認証	・ FCC、CE・ ErP/EuP Ready (ErP/EuP 対応電源供給装置が必要です)

* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオーバークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴いますのでご注意ください。オーバークロックするとシステムが不安定になったり、システムのコンポーネントやデバイスが破損することがあります。ご自分の責任で行ってください。弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。

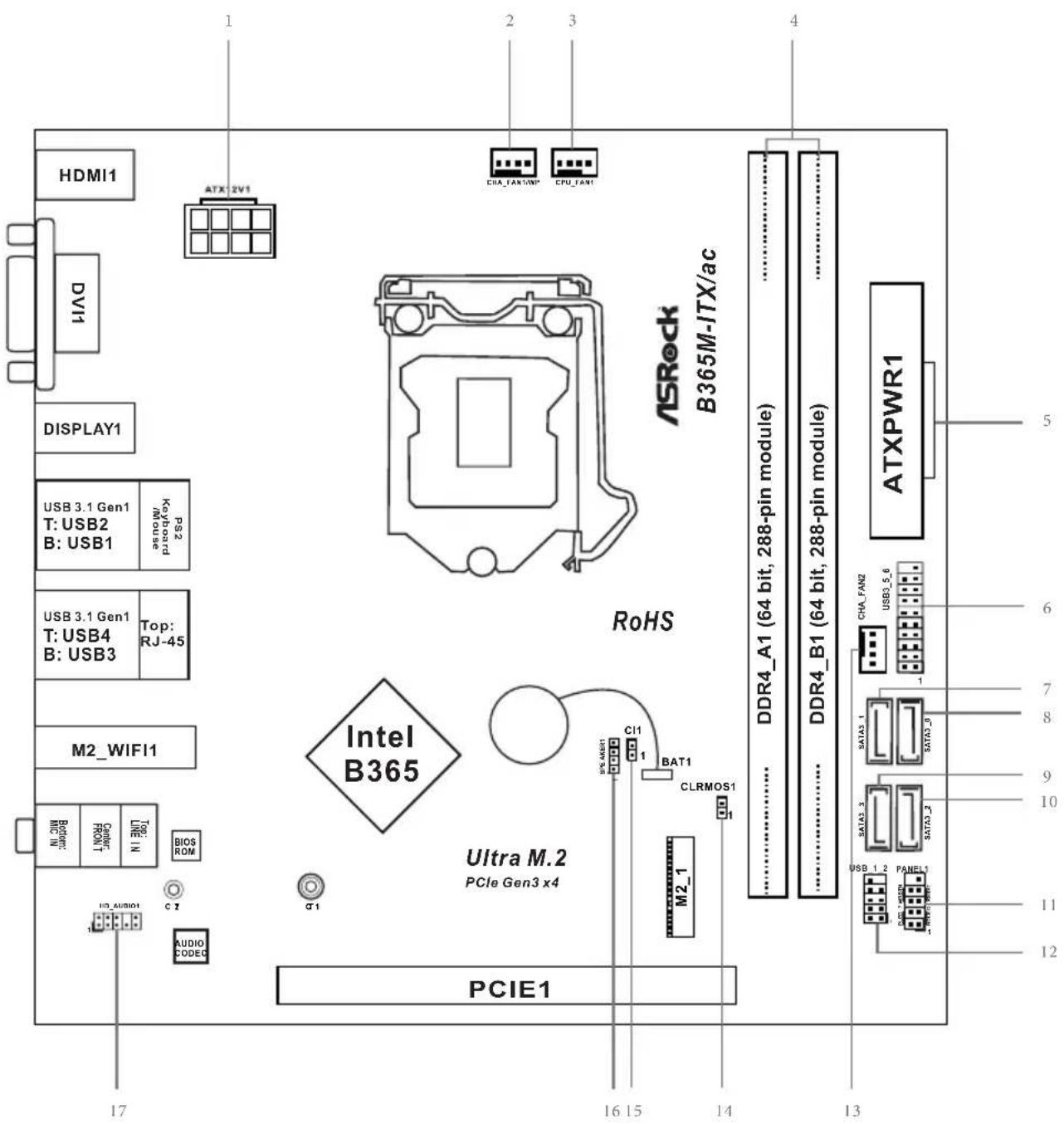

1.3 マザーボードのレイアウト

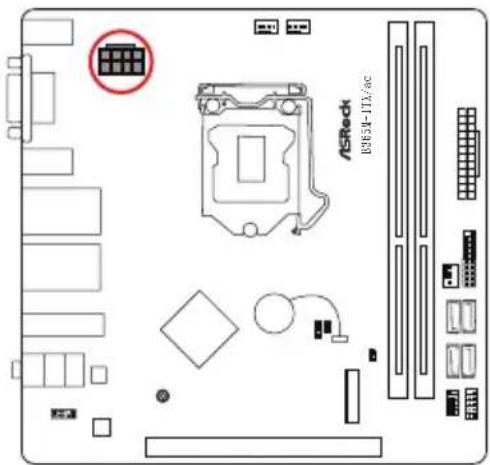

1 ATX 12V 電源コネクタ (ATX12V1)
2シャーシファン / ウォーターポンプファンコネクタ (CHA_FAN1/WP)

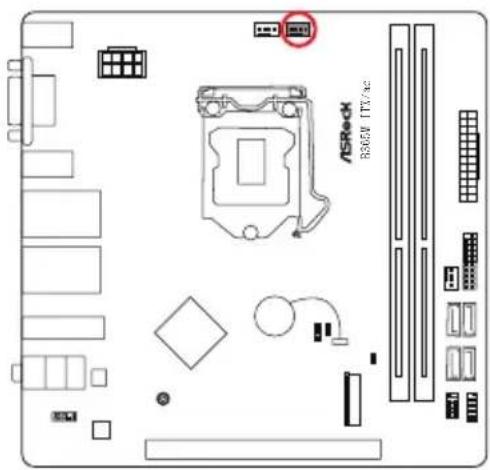

3 CPU ファンコネクタ (CPU_FAN1)
4 2 x 288 ピン DDR4 DIMM スロット (DDR4_A1、DDR4_B1)

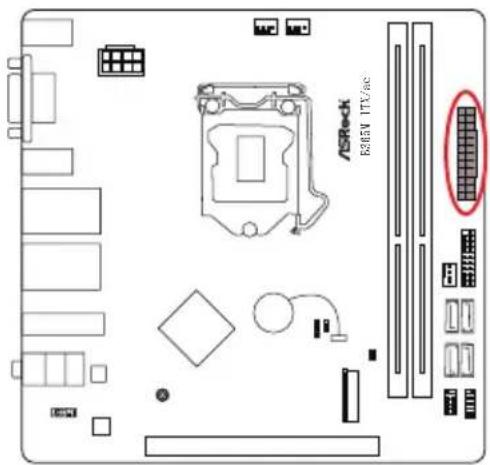

5 ATX 電源コネクタ (ATXPWR1)
6 USB 3.1 Gen1 ヘッダー (USB3_5_6)
7 SATA3 コネクタ (SATA3_1)
8 SATA3 コネクタ (SATA3_0)
9 SATA3 コネクタ (SATA3_3)
10 SATA3 コネクタ (SATA3_2)
11 システムパネルヘッダー (PANEL1)
12 USB 2.0 ヘッダー (USB_1_2)
13 シャーシファンコネクター (CHA_FAN2)
14 クリア CMOS ジャンパー (CLRMOS1)

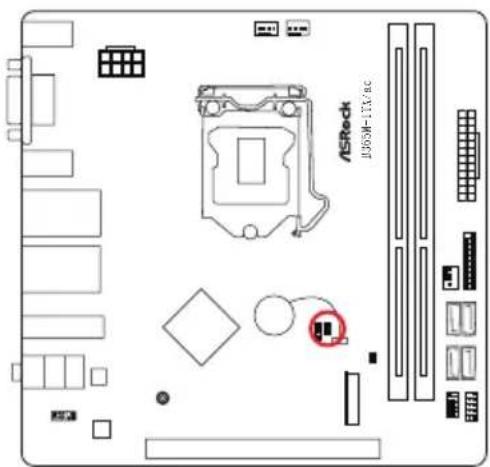

15 シャーシイントリュージョンヘッダー (CI1)
16 シャーシスピーカーヘッダー (SPEAKER1)
17 フロントパネルオーディオヘッダー (HD_AUDIO01)

1.4 1/0 パネル

1 PS/2 マウス / キーボードポー 7 USB 3.1 Gen1 ポート (USB3_3_4)

2LAN RJ-45 ポート * 8 USB 3.1 Gen1 ポート (USB3_1_2)

3 ライン入力 (明るい青色) ** 9 DisplayPort 1.2 (DISPLAY1)

4 フロントスピーカー (ライム色) ** 10 DVI-1 ポート (DVI1)

5 マイクロフォン (ピンク色) ** 11 HDMI ポート (HDMI1)

6 アンテナポート

* 各 LAN ポートにそれぞれ 2 つの LED があります。LAN ポートの LED 表示については下の表を参照してください

アクティビティ / リンク LED

LAN ポート

アクティビティ / リンク LED		速度 LED
状態	説明	状態	説明
消灯	リンクなし	消灯	10Mbps 接続
点滅	データアクティビティ	オレンジ色	100Mbps 接続
点灯	リンク	緑色	1Gbps 接続

**7.1 OH HD オーディオを設定するためには、HD フロントパネルのオーディオモジュールを使用し、オーディオドライバを通してマルチチャンネルオーディオ機能を有効にする必要があります。

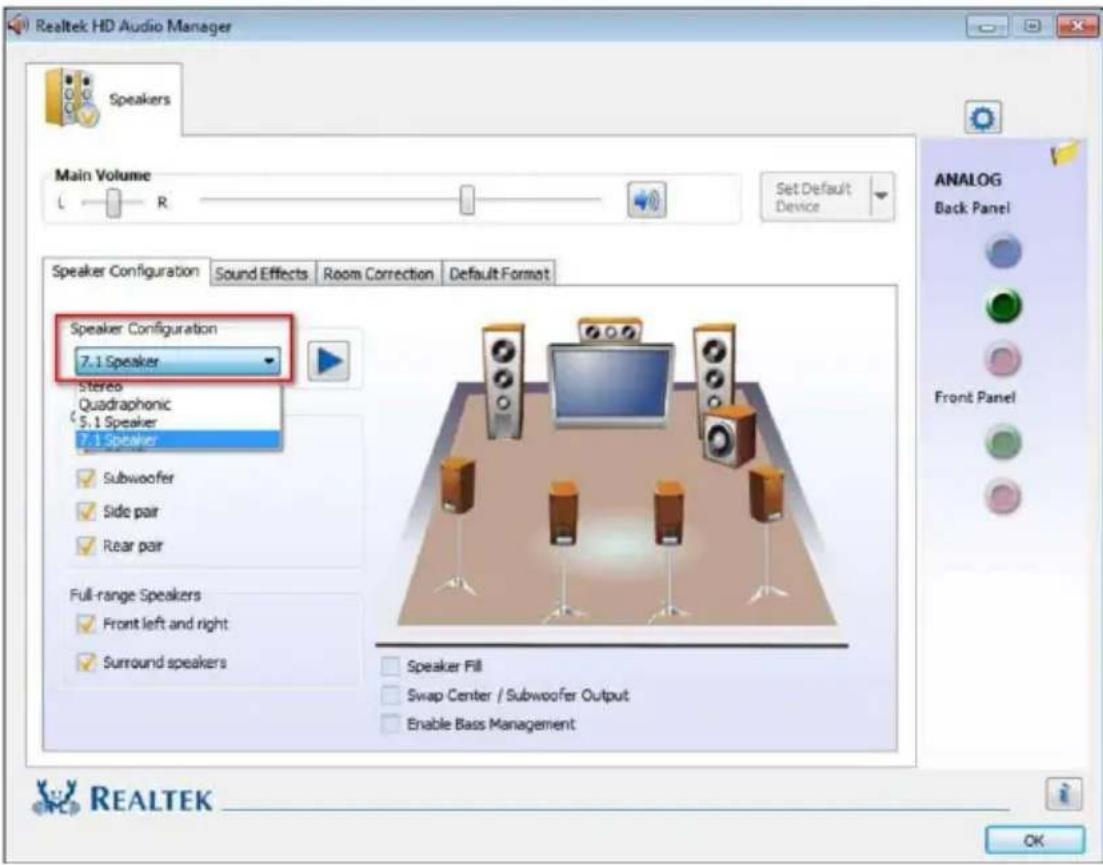

Realtek HD オーディオマネージャでスピーカー設定を「7.1 Speaker」に設定してください。

7.1 チャンネル設定のオーディオポートの機能：

ポート 機能

明るい青色(リアパネル) リアスピーカー 出力
ライム色(リアパネル) フロントスピーカー出力
ピンク色(リアパネル) セントラル / サブウーファースピーカー 出力
ライム色(フロントパネル)	サイドスピーカー 出力

1.5 WiFi-802.11ac モジュールと ASRock WiFi 2.4/5 GHz

アンテナ

WiFi-802.11ac + BT モジュール

このマザーボードには独自の WiFi 802.11 a/b/g/n/ac + BT v4.2 モジュールが装備されています（背面 I/O パネルに事前に取り付けられています）。WiFi 802.11 a/b/g/n/ac + BT v4.2 モジュールは WiFi 802.11 a/b/g/n/ac 接続規格および Bluetooth v4.2 に対応します。WiFi + BT モジュールは、WiFi + BT に対応する使い易いワイヤレスローカルエリアネットワーク（WLAN）アダプタです。Bluetooth v4.2 規格には、モバイルデバイスにまったく新しいクラスの機能を追加するスマート・レディ・テクノロジーが採用されています。BT 4.2 にはロー・エネルギー・テクノロジーも採用されており、PC 向けの超低消費電力をお約束します。

* 伝送速度は環境によって異なることがあります。

WiFi アンテナ取り付けガイド

付属の WiFi 2.4/5 GHz アンテナを準備します。

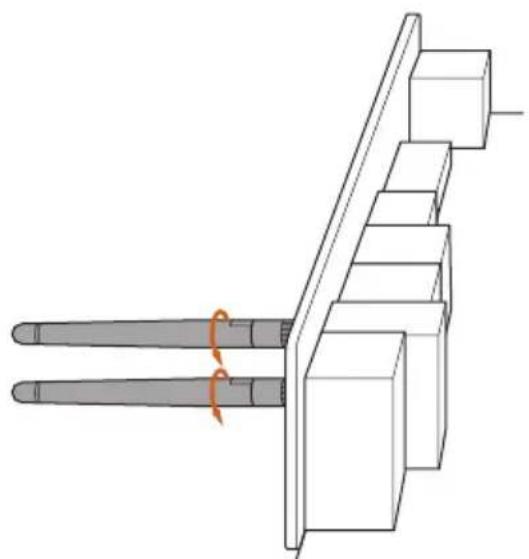

2 本の WiFi 2.4/5 GHz アンテナをアンテナコネクタに接続します。アンテナを右方向に回してしっかりと接続します。

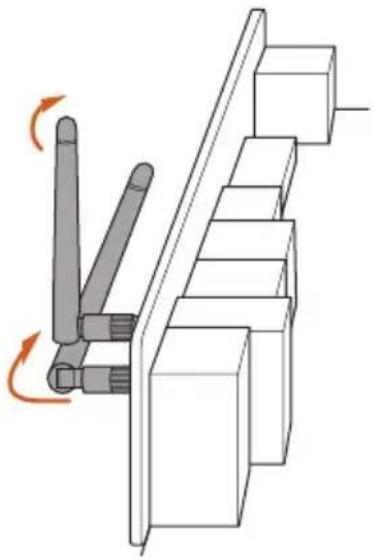

図にあるように WiFi 2.4/5 GHz アンテナを設定します。

* 信号を強化するためにアンテナの方向を調整する必要があることがあります。

第 2 章 取り付け

これは Mini-ITX フォームファクタのマザーボードです。マザーボードを取付ける前に、シャーシの設定を確認し、マザーボードを取り付けることができることを確認してください。

取り付け前の注意事項

マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前に、次の注意事項をよくお読みください。

• マザーボードを設置 / 取り外しをする場合は、必ず 電源コードが 抜いてください。電源コードが繋がれたままで作業を行うと、怪我をしたり、マザーボードが破損する可能性がございます。
• 静電気によってマザーボードの部品が破損することを防止するために、マザーボードはカーペットの上に置かないでください。また、静電気防止リストストラップを着用するか、または、部品を取り扱う前に静電気除去オブジェクトに触れてください。
  ・基板の端をつかんでください。ICには触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防止パッドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けすぎないでください。ねじを締め付けすぎると、マザーボードが破損することがあります。

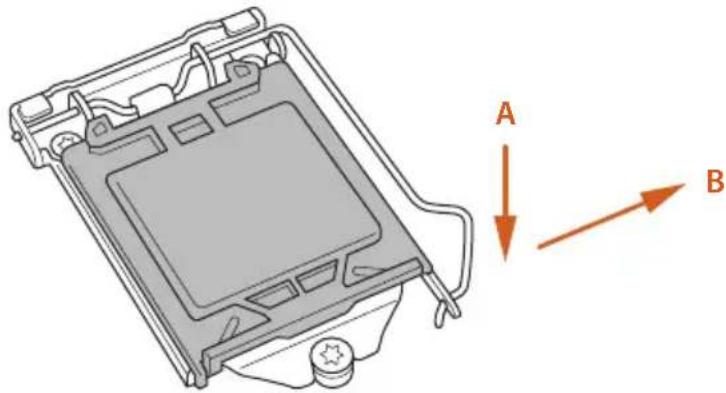

2.1 CPU を取り付ける

1. 1151 ピン CPU をソケットに挿入する前に、PnP キャップがソケット上にあること、CPU 表面に汚れがないこと、または、ソケット内に曲がったピンがないことを確認してください。PnP キャップがソケット上になかったり、CPU 表面が汚れていたり、または、ソケット内に曲がったピンがある場合は、CPU を無理にソケット内に挿入しないでください。CPU を無理にソケット内に挿入すると、CPU の甚大な破損につながります。
2. CPU を取り付ける前に、すべての電源ケーブルを取り外してください。

1

プロセッサーを取り外した場合は、カバーを保管して取り付け直してください。アフターサービスのためにマザーボードを返品する場合は、カバーを必ず取り付けてください。

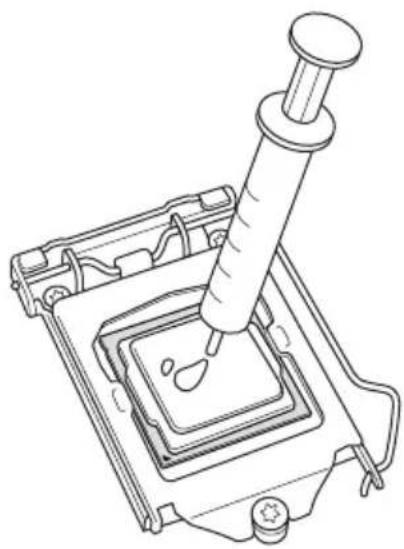

2.2 CPU ファンとヒートシンクを取り付ける

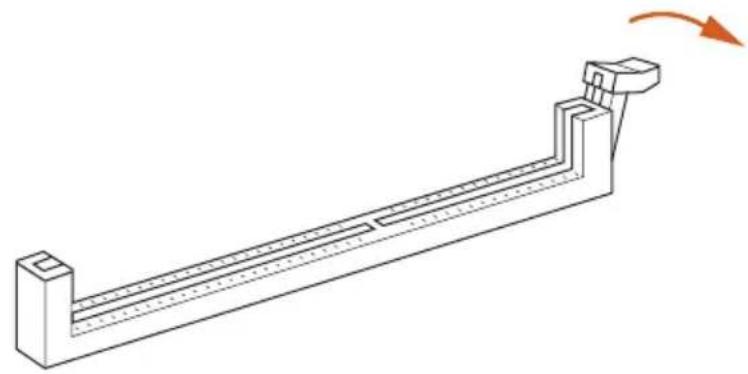

2.3 メモリモジュール (DIMM) を取り付ける

このマザーボードには 2 つの 288 ピン DDR4（ダブルデータレート 4） DIMM スロットが搭載されています。

1. デュアルチャンネルメモリ設定のために、同一（同じブランド、同じ速度、同じサイズ、同じチップタイプ）の DDR4 DIMM を 1 組取り付ける必要があります。
2. 1つのメモリモジュールが取り付けられている場合は、デュアルチャンネルメモリ機能を有効にできません。
3. DDR、DDR2 または DDR3 メモリモジュールは DDR4 スロットに取り付けることはでき
   ません。取り付けると、マザーボードと DIMM が損傷することがあります。

DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間違った方向に無理に挿入すると、マザーボードと DIMM の永久的な破損につながります。

1

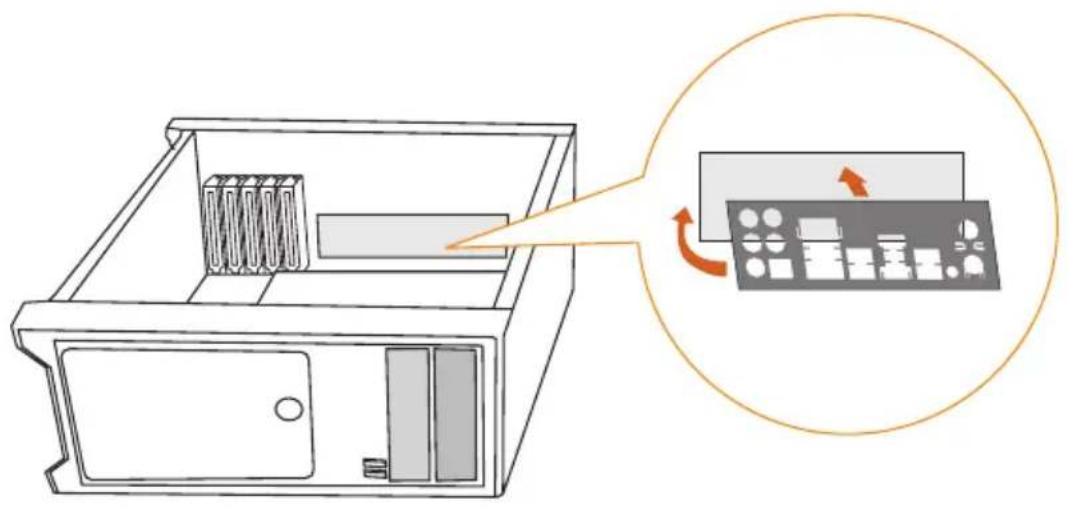

2.5 1/0 パネルシールドを取り付ける

SATA 電源コネクタ

SATA データコネクタ

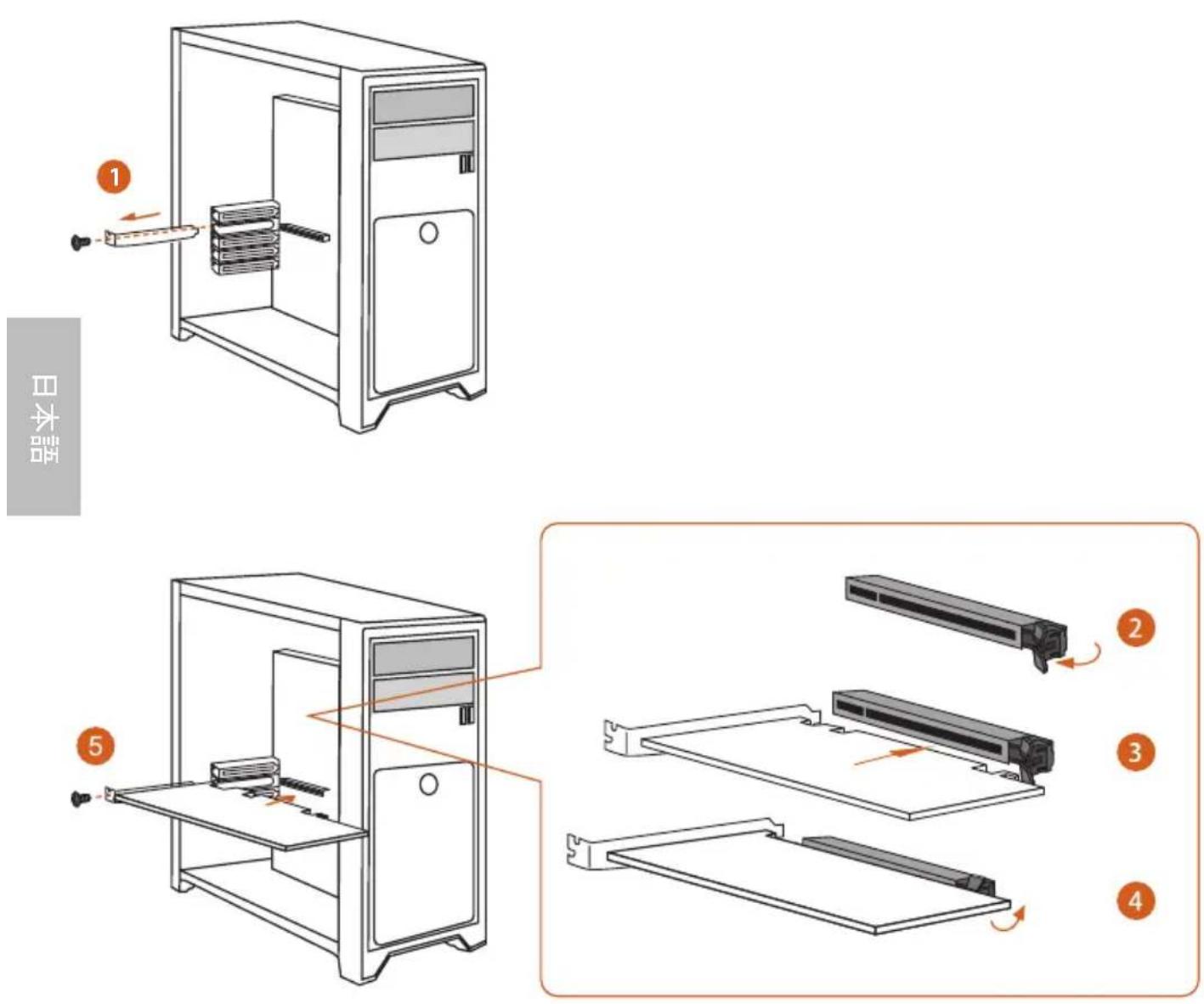

2.8 グラフィックスカードを取り付ける

拡張スロット (PCI Express スロット)

このマザーボードには 1 つの PCI Express スロットが装備されています。

拡張カードを取り付ける前に、電源供給が切断されていること、または、電源コードが取り外されていることを確認してください。取り付け作業を始める前に、拡張カードに添付されている文書を読んで、カード用に必要なハードウェア設定を行ってください。

PCIe スロット：

PCI E1 (PCIe 3.0 x16 スロット) は PCI Express x16 レーン幅グラフィックスカード向けに使用します。

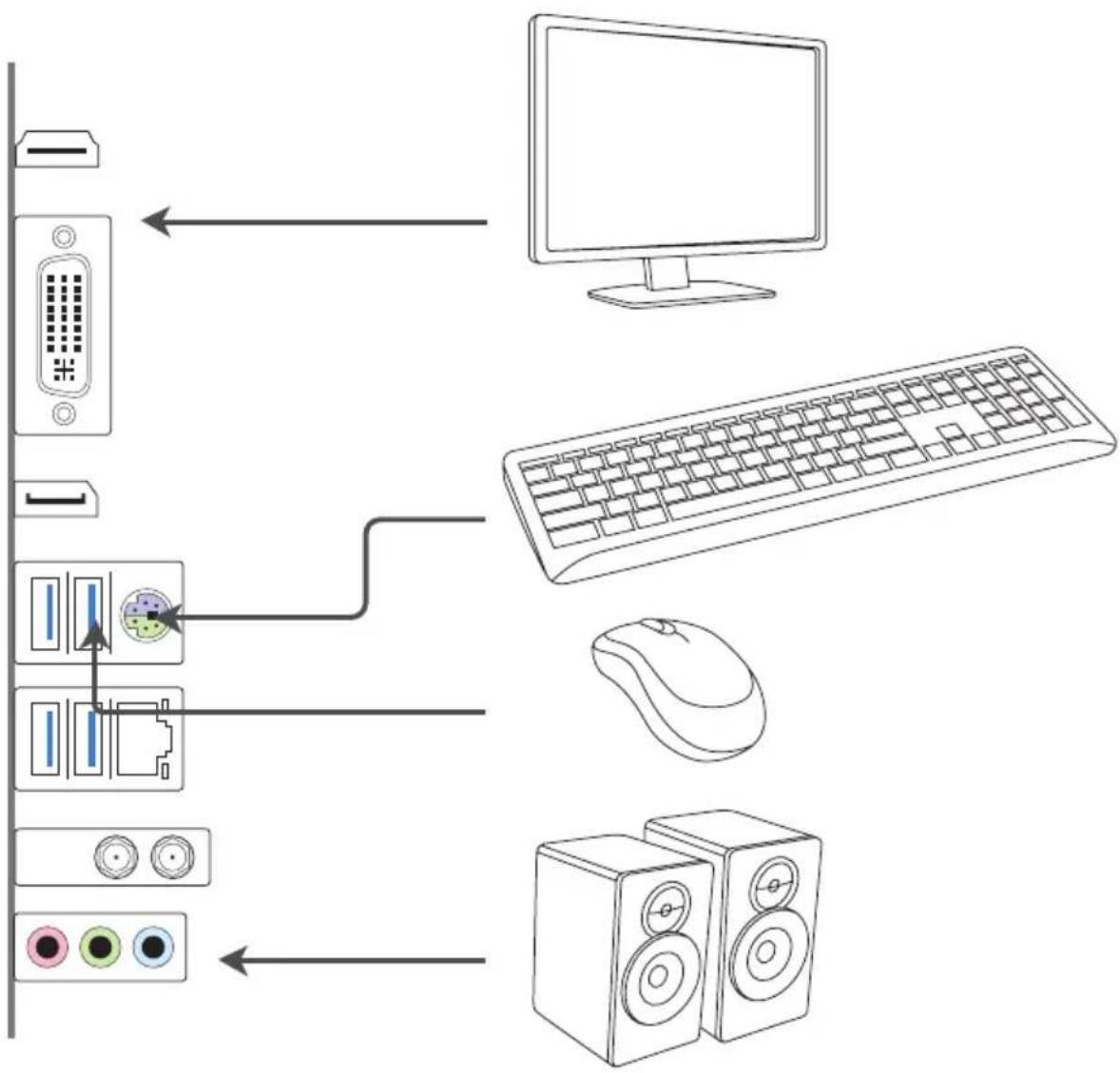

2.9 周辺機器を接続する

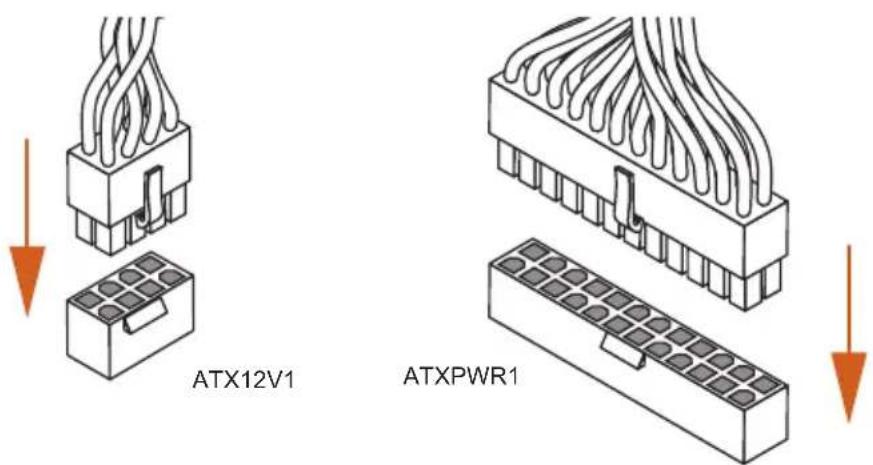

2.10 電源コネクタを接続する

ATX12V1 ATXPWR1

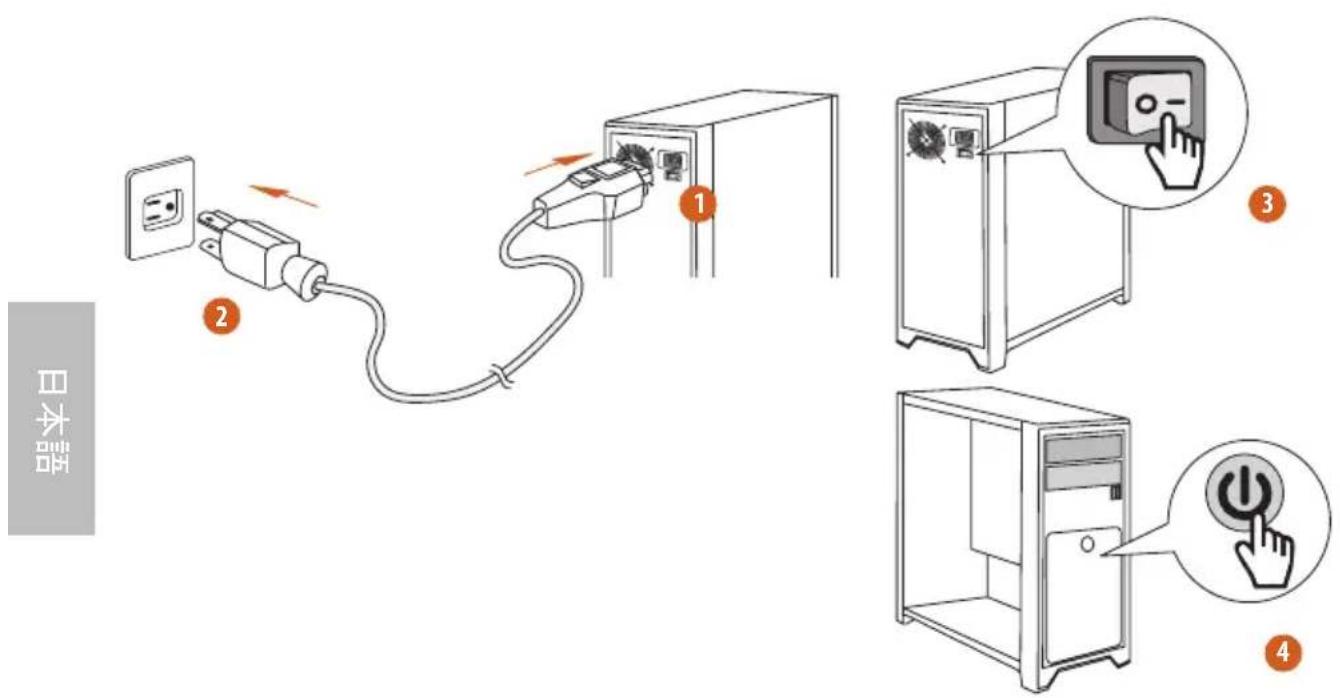

2.11 電源オン

日本語 ① ② ③ ④

2.12 ジャンパー設定

このイラストは、ジャンパーの設定方法を示しています。ジャンパーチャップがピンに被さっていると、ジャンパーは「ショート」です。ジャンパーチャップがピンに被さっていない場合には、ジャンパーは「オープン」です。

Short

Open

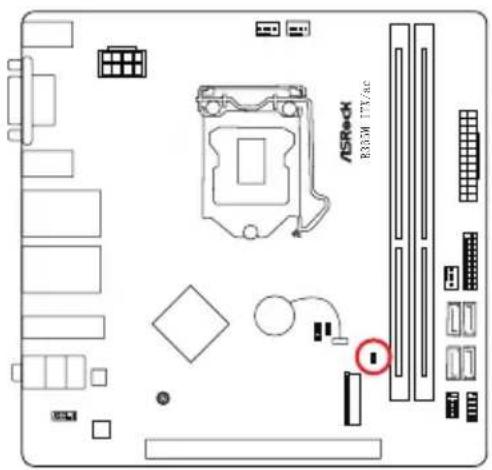

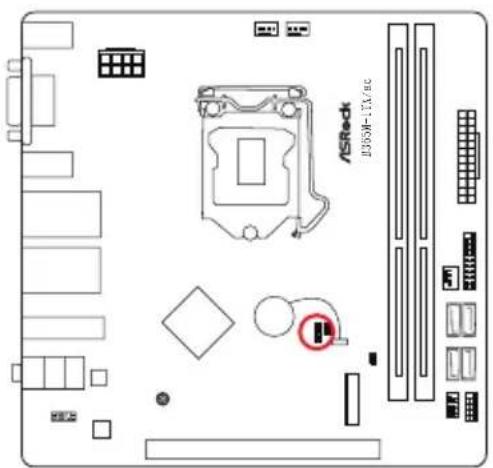

CMOS クリア ジャンパー (CLRMOS1) (p.6、No.14 参照)

CLRMOS1 を使って CMOS 内のデータをクリアできます。クリアして、デフォルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、電源から電源コードを抜いてください。15 秒待ってから、ジャンパーチャップを使って CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートします。ただし、BIOS をアップデートした直後に、CMOS をクリアしないでください。BIOS をアップデート後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから CMOS クリアアクションを行う前にシャットダウンしてください。パスワード、日付、時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合にのみ、消去されることにご注意ください。

ASRock R335M 17V/ac

CLRMOS1

2ピン ジャンパー

CMOS をクリアすると、ケースの開閉が検知されることがあります。以前のシャーシイントルージョンステータス記録を消去するには、BIOS オプションから「Clear Status(ステータスの消去)」で調整してください。

2.13 オンボードのヘッダーとコネクター

オンボードヘッダーとコネクターはジャンパーではありません。これらヘッダーとコネクターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクターにジャンパー キャップを被せると、マザーボートに物理損傷が起こることがあります。

システムパネル ヘッダー

(9 ピン PANEL1) (p.6、No. 11 参照)

電源スイッチを接続し、スイッチをリセットし、下記のピン割り当てに従って、シャーシのシステムステータス表示ランプをこのヘッダーにセットします。ケーブルを接続するときには、ピンの+と-に気をつけてください。

ASRock 3265V 117Vac

パネル 1

GND GND ○ ○ PWRBTN# ○ GND PLED- ○ HDLED- PLED+ ○ HDLED+ 1

PWRBTN（電源スイッチ）：

シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、システムをオフにする方法を設定できます。

RESET (リセットスイッチ):

シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフリーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピューターを再起動します。

PLED（システム電源 LED）：

シャーシ前面パネルの電源ステータスインジケーターに接 続してください。システム稼働中は、LED が点灯します。システムが S1/S3 スリープ状態の場合には、LED は点滅を続けます。システムが S4 スリープ状態または電源オフ（S5）のときには、LED はオフです。

HD LED (ハードドライブ アクティビティ LED) :

シャーシ前面パネルのハードドライブアクティビティLEDに接続してください。ハードドライブのデータを読み取りまたは書き込み中に、LEDはオンになります。

前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、主に電源スイッチ、リセットスイッチ、電源LED、ハードドライブアクティビティLED、スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、配線の割り当てと、ビンの割り当てが正しく合致していることを確かめてください。

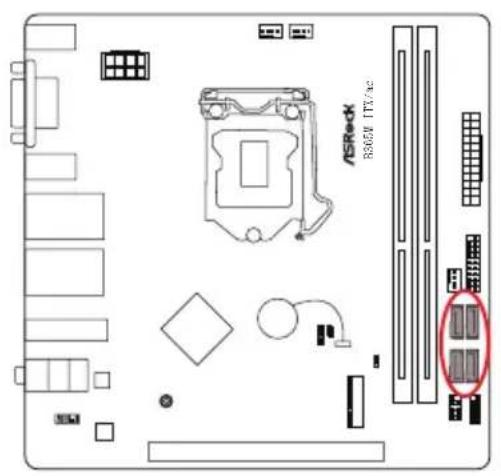

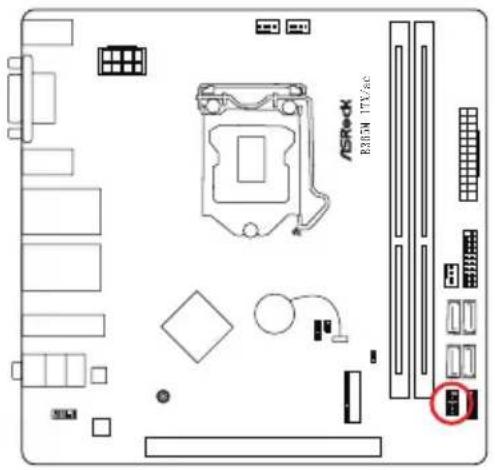

シリアル ATA3 コネクター

(p.6、No.7-10 参照)

これら 4 つの SATA3 コネクターは、最高 6.0 Gb/ 秒のデータ転送速度で内部ストレージデバイス用の SATA データケーブルをサポートします。

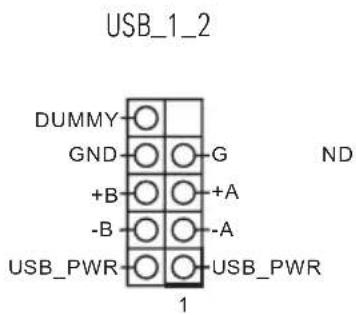

(9 ピン USB_1_2) (p.6、No. 12 参照)

このマザーボードには 1 つの USB 2.0 ヘッダーが装備されています。この USB 2.0 ヘッダーは、2 つのポートをサポートできます。

ASRock R2354 17VAC

USB_1_2 DUMMY GND +B -B USB_PWR 1 G +A -A USB_PWR ND

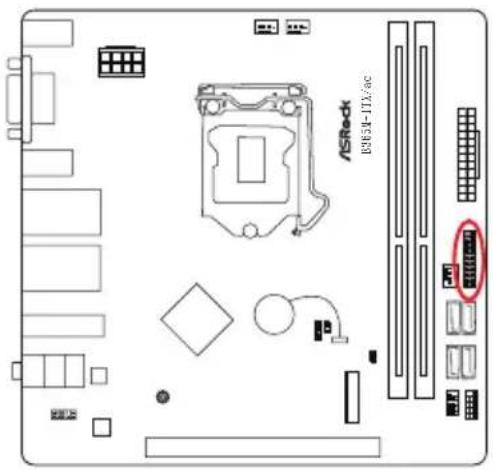

USB 3.1 Gen1 ヘッダー

(19 ピン USB3_5_6) (p.6、No.6 参照)

このマザーボードには 1 つのヘッダーが装備されています。この USB 3.1

Gen1 ヘッダーは、2つのポートをサポートできます。

(4 ピン SPEA KER1) (p.6、No. 16 参照)

シャーシスピーカーはこの ヘッダーに接 続してください。

ASRock D3554-17.6c

SPEAKER1

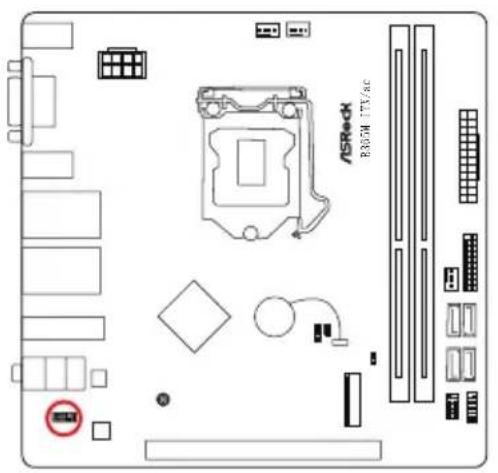

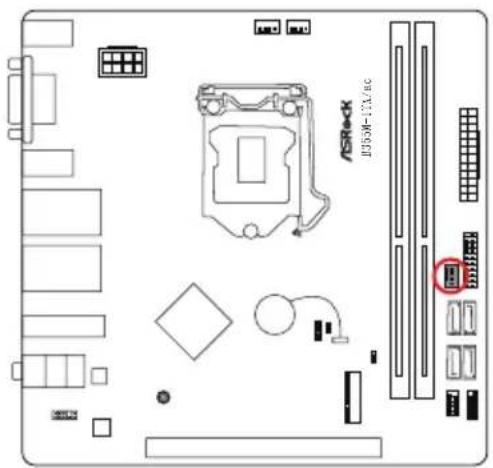

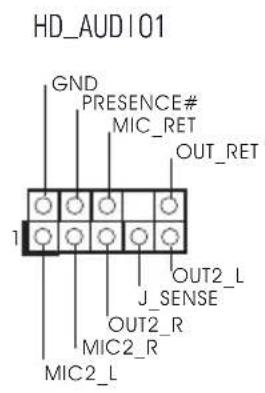

フロントパネルオーディオヘッダー

(9 ピン HD_AUDIO1) (p.6、No. 17 参照)

このヘッダーは、フロントオーディオパネルにオーディオデバイスを接続するためのものです。

ASRock R8004 17V/36

HD_AUDIO1 GND PRESENCE# MIC_RET OUT_RET 1 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

1. ハイディフィニションオー ディオはジャックセンシングをサポートしていますが、正しく機能するためには、シャーシのパネルワイヤーがHD Aをサポートしていることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュアルの指示に従ってください。

2. AC'97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオヘッダーに取り付けてください。

A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。AC' 97 オーディオパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、R e a l t e k コントロールパネルの「F r o n t-Mic」タブで、「録音音量」を調整してください。

シャー シファン / ウォーターポンプファンコネクタ

(4 ピン CHA_FAN1/WP) (p.6、No.2 参照)

ファンケーブルはファンコネクタに接続し、黒線とアースピンを合わせてください。

ASR-CK B3857-11X/ac

CHA_FAN1 /WP GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

シャー シファンコ ネクター

(4 ピン CHA_FAN2) (p.6、No. 13 参照)

ファンケーブルはファンコネクタに接続し、黒線とアースピンを合わせてください。

ASR-CK 103594-173.6c

CHA_FAN2

1 GND 2 FAN_VOLTAGE 3 CHA_FAN_SPEED 4 FAN_SPEED_CONTROL

CPU ファンコネクタ

(4 ピン CPU_FAN1) (p.6、No. 3 参照)

このマザーボードは4ピンCPUファン(静音ファン)コネクタが装備されています。

3 ピンの CPU ファンを接続する場合には、ピン 1-3 に接続してください。

ASRock RAM/17V/36

CPU_FAN1

FAN_VOLTAGE CPU_FAN_SPEED GND FAN_SPEED_CONTROL 1 2 3 4

ATX 電源コネクタ

(24 ピン ATXPWR1) (p.6、No.5 参照)

このマザーボードは 24 ピン ATX 電源コネクターが装備されています。20 ピン

の ATX 電源を使用するには、ピン 1 と 13 番に合わせて接続してください。

ASRock B260V ITC/ac

ATXPWR1

12 24 1 13

ATX 12V 電源コネクタ

(4 ピン ATX12V1) (p.6、No.1 参照)

このマザーボードは 8 ピン ATX12V 電源コネクターが装備されています。4 ピンの ATX 電源を使用するには、ピン 1 と 5 番に合わせて接続してください。

ASRock B3854-1TX/ac

ATX12V1

ケースイントリュージョンヘッダー

(2 ピン Cl1) (p.6、No. 15 参照)

このマザーボードはシャーシカバーが開けられたことを検知する、ケース開閉検知機能をサポートします。この機能には、シャーシイントルージョン検知設計されたシャーシが必要です。

ASRock 1065M-17V/ac

2.14 M.2\_SSD (NGFF) モジュール取り付けガイド (M2\_1)

M.2 は次世代フォームファクタ (Next Generation Form Factor、NGFF) とも呼ばれます。M.2 は小型の多目的カードエッジコネクタであり、mPCIe and mSATA に代わることを目的とします。ウルトラ M.2 ソケット (M2_1) は SATA3 6.0 Gb/s モジュールおよび最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュールに対応します。

M.2\_SSD (NGFF) モジュールを取り付ける

M.2_SSD (NGFF) モジュールおよびねじを準備します。

2 1 B A

手順 2

PCB のタイプと M.2_SSD (NGFF) の長さに合わせて、一致するねじの位置を選んでください。

番号	1	2
ナットの場所	A	B
PCB 長さ	8cm	11cm
モジュールのタイプ	タイプ 2280	タイプ 22110

手順 3

モジュールのタイプと長さに基づいてスタンド オフを移動します。

デフォルトでは、スタンドオ フはナット位置 A にあります。 デフォルトのナットを使用する場合は、手順 4 と手順 5 をスキップして手順 5 に進みます。

その他の場合はスタンドオフを手で緩めます。

手順 4

ねじに貼付されている黄色の保護フィルムをはがします。デバイスを取り付ける場所にあわせて、手でねじを締めてください。

M.2 (NGFF) SSD モジュールを丁寧に M.2 スロットに挿入します。M.2 (NGFF) SSD モジュールは 1 方向にしか取り付けることができません。

B A 20°

ドライバでねじをしっかりと留めてください。しかし、きつく締めるすぎるとモジュールが破損する恐れがあるのでご注意ください。

M.2_SSD (NGFF) モジュールサポート一覧

ベンダー インター 部品番号フェース

ADATA SATA3 AXNS381E-128GM-B

ADATA SATA3 AXNS381E-256GM-B

ADATA SATA3 ASU800NS38-256GT-C

ADATA SATA3 ASU800NS38-512GT-C

ADATA PCIe3 x4 ASX7000NP-128GT-C

ADATA PCIe3 x4 ASX8000NP-256GM-C

ADATA PCIe3 x4 ASX7000NP-256GT-C

ADATA PCIe3 x4 ASX8000NP-512GM-C

ADATA PCIe3 x4 ASX7000NP-512GT-C

Apacer PCIe3 x4 AP240GZ280

Cors air PCIe3 x4 CSSD-F240GBMP500

Crucial SATA3 CT120M500SSD4

Crucial SATA3 CT240M500SSD4

Intel SATA3 Intel SSDSCKGW080A401/80G

Intel PCIe3 x4 SSDPEKKF256G7

Intel PCIe3 x4 SSDPEKKF512G7

Kingston SATA3 SM2280S3

Kingston PCIe2 x4 SH2280S3/480G

Kingston PCIe3 x4 SKC1000/480G

OCZ PCIe3 x4 RVD400 -M2280-512G (NVME)

PATRIOT PCIe3 x4 PH240GPM280SSDR NVME

Plextor PCIe PX-G256M6e

Plextor PCIe PX-G512M6e

Plextor PCIe3 x4 PX-128M8PeG

Plextor PCIe3 x4 PX-1TM8PeG

Plextor PCIe3 x4 PX-256M8PeG

Plextor PCIe3 x4 PX-512M8PeG

Samsung PCIe x4 XP941-512G (MZHPU512HCGL)

Samsung PCIe3 x4 SM961 MZVPW128HEGM (NVM)

Samsung PCIe3 x4 PM961 MZVLW128HEGR (NVME)

Samsung PCIe3 x4 960 EVO (MZ-V6E250) (NVME)

Samsung PCIe3 x4 960 EVO (MZ-V6E250BW) (NVME)

Samsung PCIe3 x4 SM951 (NVME)

Samsung PCIe3 x4 SM951 (MZHPV256HDGL)

Samsung PCIe3 x4 SM951 (MZHPV512HDGL)

Samsung PCIe3 x4 SM951 (NVME)

Team SATA3 TM8PS4128GMC105

Team SATA3 TM8PS4256GMC105

TEAM PCIe3 x4 TM8FP2240G0C101

TEAM PCIe3 x4 TM8FP2480GC110

Transcend SATA3 TS512GMTS800

V-Color SATA3 VLM100-120G-2280B-RD

V-Color SATA3 VLM100-240G-2280RGB
V-Color SATA3 VSM100-240G-2280
V-Color SATA3 VLM100-240G-2280B-RD
WD PCIe3 x4 WDS256G1X0C-00ENXO (NVME)
WD PCIe3 x4 WDS512G1X0C-00ENXO (NVME)
WD SATA3 WDS100T1BOB-00AS40
WD SATA3 WDS240G1GOB-00RC30
V-Color SATA3 VSM100-240G-2280
V-Color SATA3 VLM100-240G-2280B-RD
WD SATA3 WDS100T1BOB-00AS40
WD SATA3 WDS240G1GOB-00RC30
WD PCIe3 x4 WDS256G1X0C-00ENXO (NVME)
WD PCIe3 x4 WDS512G1X0C-00ENXO (NVME)

M.2_SSD (NFGG) モジュールサポート一覧の最新の更新については、弊社のウェブサイトで詳細をご確認ください。http://www.asrock.com

第 3 章 ソフトウェアとユーティリティの操作

3.1 ドライバを取り付ける

マザーボードに付属しているサポート DVD には、必要なドライバ、および、マザーボードの機能を強化する便利なユーティリティが含まれています。

サポート DVD を実行する

サポート DVD を使用するために、DVD を DVD/BD ドライブに挿入します。コンピュータで「AUTORUN（自動実行）」が有効になっている場合は、DVD がメインメニューを自動的に表示します。メインメニューが自動的に表示されない場合は、サポート DVD 内のファイル「ASRSETUP.EXE」をダブルクリックしてメニューを表示します。

ドライバメニ ュー

システムと互換性のあるドライバが自動的に検出されて、サポート DVD ドライバページに一覧 表示されます。In stall All（すべてインストールする）をクリックするか、または、上から下への順番で必要なドライバをインストールしてください。このようにインストールすることで、ドライバが正しく動作するようにします。

ユーティリティメニュー

ユーティリティメニューには、マザーボードが対応するアプリケーションソフトウェアが表示されます。特定の項目をクリックして、インストールウィザードに従ってインストールします。

3.2 A-Tuning

A-Tuning は ASRock の多目的ソフトウェアスイートです。新しいインターフェースを有し、数々の 新しい機能が 追 加されており、ユーティリティが 改 善されてました。

3.2.1 A-Tuning をインストールする

A-Tuning を ASRock Live Update & APP Shop (ASRock ライプ更新と APP ショップ) からダウンロードできます。インストール後、デスクトップに「A-Tuning」アイコンが表示されます。「A-Tuning」アイコンをダブルクリックすると、A-Tuning のメインメニューがポップアップ 表示されます。

3.2.2 A-Tuning を使用する

A-Tuning のメインメニューには次の 4 つのセクションがあります : Operation Mode (操作モード)、System Info (システム情報)、FAN-Tastic Tuning (FAN-Tastic チューニング)、Settings (設定)。

Operation Mode ( 操作モード )

コンピューターの操作モードを選択します。

素早く電源とシステム性能が調整できます。

ASRock A-Tuning Operation Mode System Info FAN-Tastic Tuning Settings Operation Mode Performance Mode Standard Mode Power Saving Description Choose an operation mode for your computer. 性能向上 標準モード E00 モード

System Info (システム情報)

システムに関する情報を表示します。

* モデルによっては、システムブラウザタブが表示されないことがあります。

システム現在の各詳細情報が見られます。

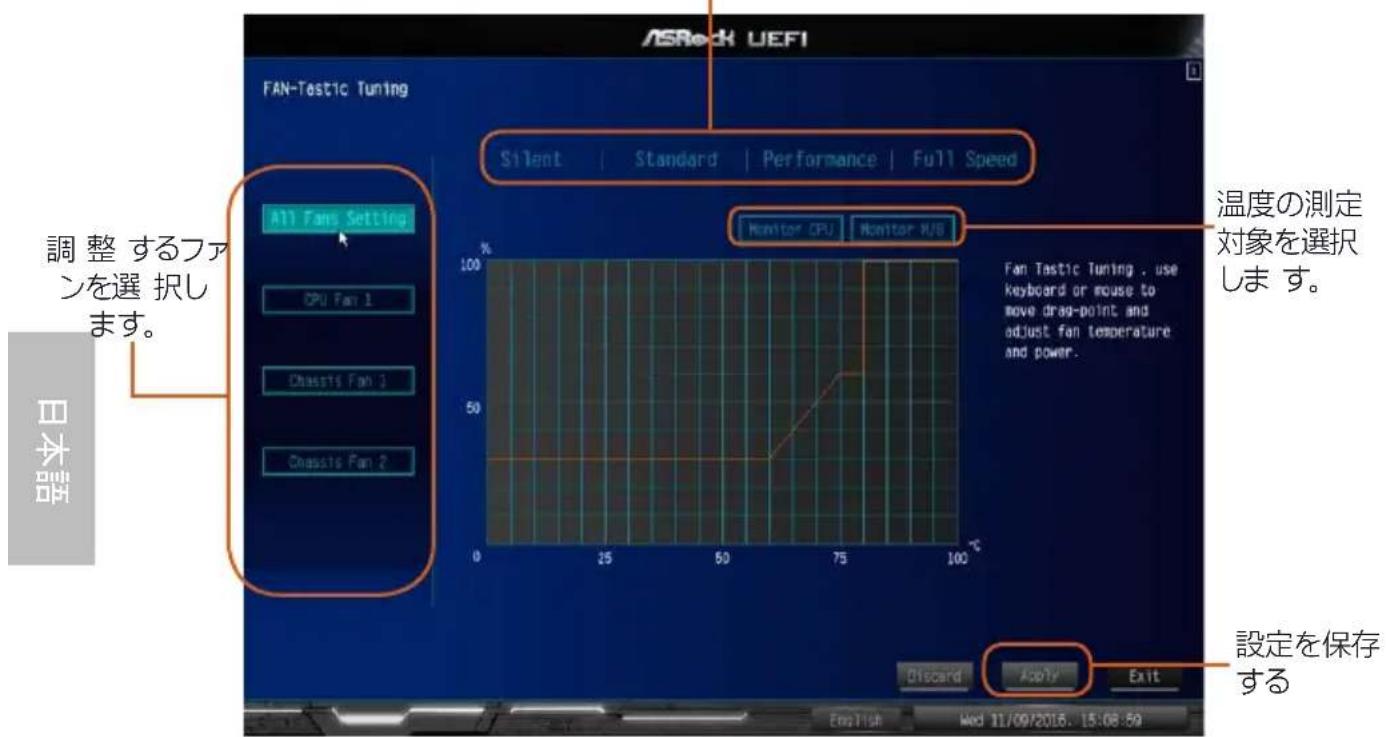

グラフを使用して、最大 5 種類のファン速度が設定できます。割当てられた温度に達すると、ファンは次の速度レベルへと自動的にシフトします。

マザーボードに接 続したクーラーの回 転 数テストまたは左のグラフを変わって回転数調整ができます。

ファン 速度 調整
設定を完了すると Apply を押し保存します。

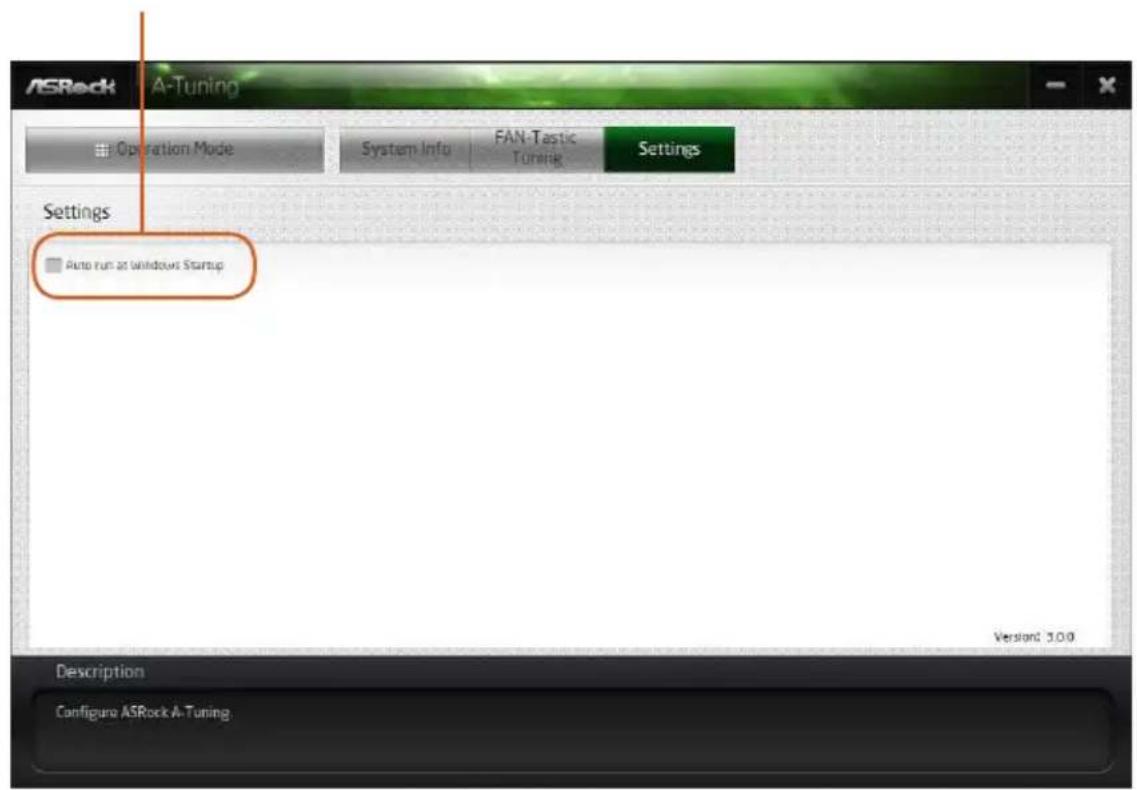

Settings (設定)

ASRock A-Tuning を設定します。Windows オペレーションシステムを起動する際に A-Tuning を始動したい場合は、「Auto run at Windows Startup (Windows 起動時に自動実行)」をクリックして選択します。

Setting ページでは A-Tuning をシステムが立ち上げる際自動起動する設定が出来ます。

3.3 ASRock Live Update & APP Shop (ASRock ライブ更新と APP ショップ)

ASRock ライブ更新と APP ショップは、ASRock コンピュータ用のソフトウェアアプリケーションを購入したりダウンロードできるオンラインストアです。さまざまなアプリケーションとサポートユーティリティを素早く簡単にインストールできます。ASRock ライブ更新と APP ショップを使用すれば、数回クリックするだけで、システムを最適化して、マザーボードを最新の状態に維持できます。

デスクトップ上のをダブルクリックして ASRock ライブ更新と APP ショップユーティリティにアクセスします。

*ASRock ライプ更新と APP ショップからアプリケーションをダウンロードするにはインターネットに接続している必要があります。

3.3.1 UI 概要

Category Panel (カテゴリパネル) Hot News (ホットニュース)

Information Panel (情報パネル)

Category Panel（カテゴリパネル）：カテゴリパネルにはいくつかのタブまたはボタンがあります。これらのタブまたはボタンを選択すると、下の情報パネルに関係する情報が表示されます。

Information Panel（情報パネル）：中央にある情報パネルには、現在選択されているカテゴリについてのデータが表示されます。また、ジョブに関係するタスクを実行できます。

Hot News (ホットニュース): ホットニュースセクションにはさまざまな最新ニュースが表示されます。画像をクリックして選択したニュースのウェブサイトを開いて詳しく読むことができます。

3.3.2 Apps (アプリ)

「A pps（アプリ）」タブを選択すると、ダウンロードできるすべてのアプリが画面上に表示されます。

アプリをインスト ールする

手順 1

インストールしたいアプリを検索します。

最も推奨されるアプリが画面の左側に表示されます。その他のさまざまなアプリは右側に表示されます。上下にスクロールして一覧にあるアプリを検索してください。

アプリの価格を確認したり、アプリを既にインストールしているかどうかを確認できます。

- 赤色のアイコンに価格が表示されます。または、アプリが無料の場合は「Free（無料）」と表示されます。

- 緑色の「Installed（インストール済み）」アイコンは、アプリがコンピュータにインストールされていることを意味します。

手順 2

アプリアイコンをクリックすると、選択したアプリの詳細 情報が 表示されます。

手順 3

アプリをインストールしたい場合は、赤色のアイコンをクリックしてダウン ロードを開始します。

ASRock APP SHOP ■ Apps BIOS & Drivers Setting Back ASRock XFast LAN Date: 2013/8/5 Size: 4.29MB Downloads: 1680 ASRock XFast LAN Ver 9.05 ASRock XFast LAN provides several special features for faster internet access, because no one wants to tolerate sluggish internet connections. ASRock Cloud Your PC: Anytime, Anywhere... Windows Windows Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT Windows NT

手順 4

インストールが完了すると、右上端に緑色の「In s t a l l e d (インストール 済み)」アイコンが表示されます。

アプリをアンインストールするには、ゴミ箱アイコンをクリックします。

* アプリによっては、ゴミ箱アイコンが表示されないことがあります。

アプリをアップグレードする

アップグレードできるのはインストール済みのアプリのみです。アプリの新しいバージョンがある場合は、インストールしたアプリアイコンの下に「New Version (新しいバージョン)」のマークが表示されます。

アプリアイコンをクリックすると、詳細情報が表示されます。

手順 2

黄色のアイコンをクリックしてアップグレードを開始します。

3.3.3 BIOS & Drivers (BIOS とドライバ)

BIOS またはドライバをインストールする

「BIOS & Drivers (BIOS とドライバ)」タブを選択すると、BIOS またはドライバ用の推奨更新または重要な更新が一覧表示されます。速やかにすべて更新してください。

ASRock APP SHOP ■ Apps BIOS & Drivers Setting Items Date Current Version Latest Version ■ ME Driver 2014/3/26 6.0.0.1179 9.1.0.1120 ■ A-Tuning 2013/12/4 2.0.65 Clear All Select All Update ASRock Cloud Your PC, Anyama, Anywhere. ■ Openbox, MIE

手順 1

更新する前に項目情報を確認してください。をクリックすると、詳細情報が表示されます。

手順 2

更新したい項目を 1 つまたは複数クリックして選択します。

手順 3

「Update（更新）」をクリックして更新処理を開始します。

3.3.4 設定

「Setting (設定)」ページで、言語を変更したり、サーバーの場所を選択したり、Windows 起動時に ASRock ライブ更新と APP ショップを自動的に実行するかどうかを決めることができます。

ASRock APP SHOP Apps BIOS & Drivers Setting Auto Run Auto run at Windows Startup Language: EN Server: US FATALTY ASRock MILLER FINGER NO LAG, JUST FRAG!

第 4 章 UEFI セットアップユーティリティ

4.1 はじめに

このセクションでは、UEFI セットアップ ユーティリティを使用して、システムを構成する方法を説明します。UEFI セットアップ ユーティリティは、コンピューターに電源を入れた直後に または を押すことによって起動できます。ユーティリティーを起動しなければ、電源投入時セルフテスト（POST）が通常のテストを開始します。POST の後に UEFI セットアップ ユーティリティを開始するには、 + + または本体のリセットボタンを押して、システムを再起動します。システムをシャットダウンした後、再度電源を入れても、ユーティリティーを起動することができます。

UEFI ソフトウェは、常に更新されているため、以下の設定画面および説明は参照のみを目的としており、実際の画面と必ずしも一致しない場合もあります。

4.2 EZ Mode (EZ モード)

デフォルトでは、BIOS セットアッププログラムを開くと、「EZ Mode（EZ モード）」画面が表示されます。EZ モードはシステムの現在の状態のさまざまな読み取り値が表示されるダッシュボードです。CPU 速度、DRAM 周波数、SATA 情報、ファン速度など、システムの最も重要な情報を確認できます。

「Adv a n c e d M o d e（アドバンスドモード）」に切り替えてその他のオプションを表示するには、を押すか、または、画面の右上隅にある［Advanced Mode（アドバンスドモード）］ボタンをクリックします。

日本語 ASRock EZ MODE B365M-ITX/ac L0.06 Intel(R) Core(TM) 15-9500K CPU @ 3.70GHz Processor Speed: 3700Nhz Total Memory: 8GB システム情報 DRAM Information DOR4_A1: None DOR4_B1: Kingston 8GB (2400) メモリ情報 Storage Configuration SATA3.0 N/A SATA3.1 N/A SATA3.2 N/A SATA3.3 N/A K2.1 N/A RAID Mode Disabled ヘルプ UEFI デフォルトの読込み 変更を保存して終了 変更を破棄 言語を変更 16:03 Thu 12/06/2018 English Advanced Mode(F6) CPU Temperature 48.0 °C MYB Temperature 33.0 °C CPU Voltage 0.992 V 詳細 モード への切 り替え ファン 設定 UEFI: JetFlashTranscend 8GB 1100, Partition 1 USB: JetFlashTranscend 8GB 1100 CCPU Fan 1 Setting Standard Tools ツールへのクイ ックアクセス

4.3 Advanced Mode (アドバンスドモード)

Advanced Mode（アドバンスドモード）は BIOS 設定を設定するためのその他のオプションを提供します。詳しい設定については次のセクションを参照してください。

EZ モードにアクセスするには、 を押すか、または、画面の右上隅にある [EZ Mode (EZ モード)] ボタンをクリックします。

4.3.1 UEFI メニューバー

画面上部には、以下が並んだメニューがあります：

Main（メイン）システムの時間 / 日付情報の設定

OC Tweaker オーバークロック設定 (OC 調整)

Advanced システムの 詳細 設定 (詳細設定)

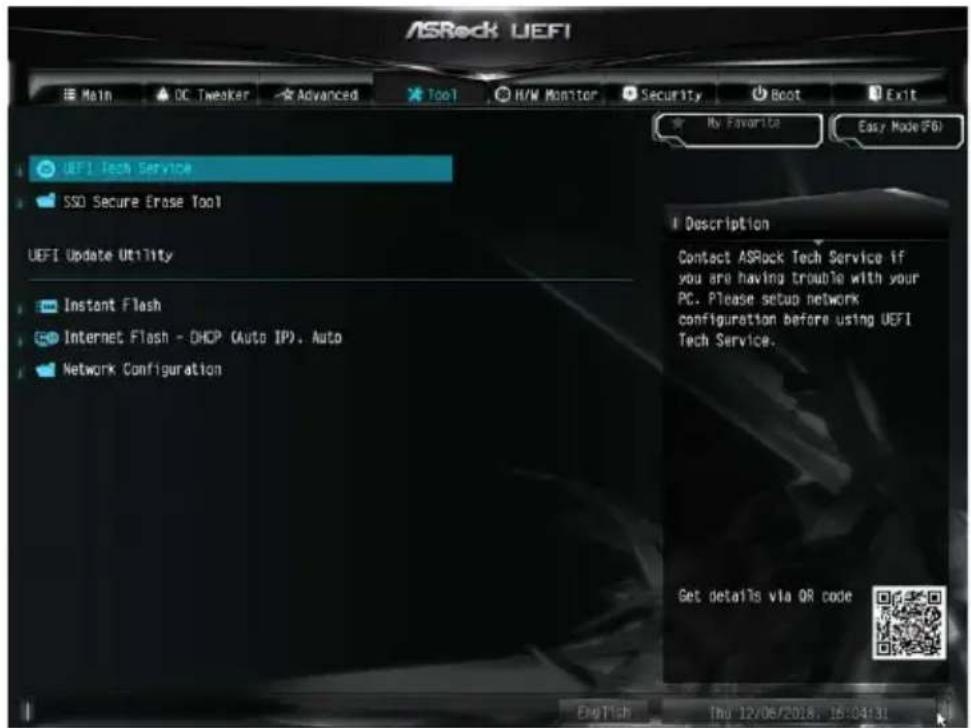

Tool (ツール) 便利なツール

H/W Monitor 現在のハードウェアステータスを表示 (H/W モニター)

Security セキュリティ設定 (セキュリティ)

Boot（ブート） ブート設定およびブートの優先順位の設定

現在の画面または UEFI セットアップ ユーティリティを終了 Exit (終了)

4.3.2 ナビゲーションキー

メニューバーで項目を選択する場合は、◀ > キーまたは < > キーを使用します。カーソルを上下に移動して項目を選択する場合は、< ↓ > キーまたは < > キーを使用します。次に を押してサブ画面へ移動します。マウスで クリックして、必要なアイテムを選択することもできます。

各ナビゲーションキーの説明は、以下の表でご確認ください。

ナビゲーションキー	説明
+ / -	選択したアイテムのオプションを変更
	次の機能に切替え
	前のページへ
	次のページへ
	画面の最初へ
	画面の最後へ
	一般的なヘルプ画面を表示
	お気に入りの追加/削除
	変更をキャンセルして、セットアップ ユーティリティを終了
	すべての設定で最適な既定値を読込み
	変更を保存して、セットアップ ユーティリティを終了
	プリントスクリーン
	終了画面へジャンプまたは現在の画面を終了

4.4 Main (メイン) 画面

UEFI セットアップ ユーティリティに入ると、メイン画面が現れ、システムの概要が表示されます。

ASRock UEFI Main DC Tweaker Advanced Tool H/W Monitor Security Boot Exit My Favorite Easy Mode (F6) UEFI Version : 8365M-ITX/ac LO-06 Processor Type : Intel(R) Core(TM) 15-9600K CPU @ 3.70GHz Processor Speed : 3700MHz Cache Size : 9MB Total Memory : 8GB with 250MB Shared Memory Single-Channel Memory Mode DDR4.A1 : None DDR4.B1 : Kingston 8GB (DDR4-2400) My Favorite Description Display your collection of BIOS Items. Press F5 to add/remove your favorite items. Get details via QR code English Thu 12/06/2018, 15:04:02

My Favorite (お気に入り)

BIOS アイテムのコレクションを表示。「お気に入り」の中のコレクションを追加 / 削除する場合は F5 を押してください。

4.5 OC Tweaker (OC 調整) 画面

OC 調整画面では、オーバークロック機能を設定できます。

ASRock UEFI Main UC Tweaker Advanced Top1 H/W Monitor Security Boot Exit Target CPU / Cache / BCLK Speed 4500 MHz / 4300 MHz / 100.000 MHz Target AVX2 Speed 4500 MHz Target Memory Speed 2400 MHz CPU Configuration DRAM Configuration Voltage Configuration User Profile 1: Empty User Profile 2: Empty User Profile 3: Empty User Profile 4: Empty User Profile 5: Empty Save User Default Load User Default Save User UEFI Setup Profile to Disk Load User UEFI Setup Profile from Disk My Favorite Easy Mode (F6) Description Config CPU options Get details via OR code English Thu 12/06/2018, 18:04:04

UEFI ソフトウェは、常に更新されているため、以下の設定画面および説明は参照のみを目的としており、実際の画面と必ずしも一致しない場合もあります。

CPU Configuration (CPU 設定)

Boot Performance Mode (ブートパフォーマンスモード)

OS ハンドオフの前に BIOS が設定する CPU パフォーマンス状態を選択します。

[Max Battery (最大バッテリ)]

このモードを選択して、システム起動中の CPU レシオを 8 倍に設定します。

[Max Non-Turbo Performance (最大ノンターボ性能)]

このデフォルトモードを選択して、システム起動中に CPU Flex (CPU フレックス) レシオを維持します。

[Turbo Performance (ターボ性能)]

このモードでは、システム起動中に CPU レシオは 常にターボブースト速度で動作します。

FCLK Frequency (FCLK 周波数)

FCLK 周波数を設定します。

[400 MHz]

BCLK を 190 MHz を超えてオーバークロックしたい場合は、400 MHz が推奨値です。

[800 MHz]

デフォルト 設定を選択します。

[1 GHz] FCLK Frequency (FCLK 周波数) を 1 GHz に設定します。

AVX Ratio Offset (AVX レシオオフセット)

AVX Ratio Offset (AVX レシオオフセット) は AVX ワークロードの CPU Ratio (CPU レシオ) からのマイナスオフセット値を指定します。AVX は SSE ワークロードの最大レシオを確保するために AVX レシオの低いよりストレスの高いワークロードです。

BCLK Aware Adaptive Voltage (BCLK アウェア型アダプティブ電源)

BCLK Aware Adaptive Voltage (BCLK アウェア型アダプティブ電源) を有効 / 無効にします。有効な場合は、CPU V/F 曲線を計算する際に pcode が BCLK 周波数を認識します。これは、BCLK オーバークロックで高電圧オーバーライドを防止する際に最適です。

Ring to Core Ratio Offset (リング対コア比オフセット)

Ring to Core Ratio Offset (リング対コア比オフセット) を無効にすると、リングとコアを同じ周波数で動作させることができます。

Intel SpeedStep Technology (Intel SpeedStep のテクノロジー)

Intel SpeedStep のテクノロジーにより、節電と放熱のために、プロセッサーを複数の周波数および電圧ポイントで切り替え可能です。

[Enabled（有効）] この項目を選択して、Intel SpeedStep テクノロジー・サポートを有効にします。

[Disabled (無効)] この項目を選択して、Intel SpeedStep テクノロジー・サポートを無効にします。

Intel Turbo Boost Technology(インテルターボブースト・テクノロジー)

インテル・ターボ・ブースト・テクノロジーにより、オペレーティングシステムが最高水準のパフォーマンスを要求するときに、プロセッサーを基本動作周波数以上で実行可能です。

[Enabled (有効)] この項目を選択して、Intel ターボ・ブースト・テクノロジー・サポートを有効にします。

[Disabled (無効)] この項目を選択して、Intel ターボ・ブースト・テクノロジー・

サポートを無効にします。

Intel Speed Shift Technology (インテル・スピード・シフト・テクノロジー)

[Enabled（有効）]

この項目を有効にして、システム応答性と電力効率性を向上させます。

*Intel スピード・シフト・テクノロジーに対応するのは Windows 10 上だけです。

[Disabled (無効)]

この項目を選択して、Intel スピード・シフト・テクノロジー・サポートを無効にします。

Long Duration Power Limit ( 長期間電力制限 )

[Configure Package Power Limit 1]（パッケージの電力制限 1）をワット数で指定します。制限を超過すると、CPU レシオが徐々に下げられます。制限を低く設定することで、CPU が保護され、電力の消費が抑えられます。一方で制限を高く設定することで、パフォーマンスが向上します。

[Auto（自動）] この項目を選択して、デフォルト設定を適用します。

[Long Duration Power Limit]（長期間電力制限）を超過したときに、CPU レシオの下げられるスピードを設定します。

[Auto（自動）] この項目を選択して、デフォルト設定を適用します。

Short Duration Power Limit (短期間電力制限)

[Configure Package Power Limit 2]（パッケージの電力制限 2）をワット数で指定します。制限を超過すると、CPU レシオがただちに下げられます。制限を低く設定することで、CPU が保護され、電力の消費が抑えられます。一方で制限を高く設定することで、パフォーマンスが向上します。

[Auto（自動）] この項目を選択して、デフォルト設定を適用します。

CPU Core Current Limit (CPU コア電流制限)

CPU コアの電流制限を設定します。 制限を低く設定することで、CPU が保護され、電力の消費が抑えられます。一方で制限を高く設定することで、パフォーマンス が向上します。

[Auto（自動）] この項目を選択して、デフォルト設定を適用します。

GT Current Limit (GT スライス電流制限)

GT スライスの電流制限を設定します。制限を低く設定することで、CPU が保護され、電力の消費が抑えられます。一方で制限を高く設定することで、パフォーマンスが向上します。

GT Frequency (GT 周波数)

統合 GPU の周波数を設定します。

DRAM Configuration (DRAM 設定)

DRAM Tweaker (DRAM 調整)

チェックボックスをオン / オフすることにより、DRAM 設定を調整します。新しい設定を確認して適用するには、[OK] をクリックします。

DRAM Timing Configuration (DRAM のタイミング設定)

DRAM Reference Clock (DRAM 基準クロック)

DRAM Reference Clock (DRAM 基準クロック) を設定します。

[Auto（自動）] この項目を選択して、設定を最適化します。

[100MHz] DRAM Reference Clock (DRAM 基準クロック) を 100 MHz に設定します。

[133MHz] DRAM Reference Clock (DRAM 基準クロック) を 133 MHz に設定します。

DRAM Frequency (DRAM 周波数)

[Auto]（自動）が選択されている場合、マザーボードは挿入されているメモリモジュールを検出し、適切な周波数を自動的に割り当てます。

Primary Timing (プライマリタイミング)

CAS# Latency (tCL) (CAS# レイテンシー (tCL))

カラムアドレスのメモリへの送信から、データが応答までの時間。

RAS# to CAS# Delay (RAS# から CAS# までの遅延)と Row Precharge (行プリチャージ) (tRCDtRP)

RAS# to CAS# Delay (RAS# から CAS# までの遅延)：メモリの行を開いてから、そのうちの列へのアクセスまでに要するクロックサイクル数。

Row Precharge（行プリチャージ）：プリチャージ コマンドを発行してから、次の行が開かれるまでに要するクロックサイクル数。

RAS# Active Time (tRAS) (RAS# アクティブ時間 (tRAS))

バンク アクティブ コマンドから、プリチャージ コマンドを発行するまでに要するクロック サイクル 数。

Command Rate (CR) (コマンドレート (CR))

メモリチップが選択されてから、最初のアクティブ コマンドが発行されるまでの遅延。

Secondary Timing (セカンダリタイミング)

Write Recovery Time (tWR) (書き込み回復時間 (tWR))

有効な書き込み操作の完了後、アクティブなバンクがプリチャージされるまでに必要な遅延量。

Refresh Cycle Time (tRFC) (リフレッシュ サイクル時間 (tRFC))

リフレッシュ コマンドから、同じランクへの最初のアクティブ コマンドまでのクロック数。

RAS to RAS Delay (tRRD_L) (RAS から RAS までの遅延 (tRRD_L))

同じランクの異なるバンクで有効化された 2 つの行の間のクロック数。

RAS to RAS Delay (tRRD_S) (RAS から RAS までの遅延 (tRRD_S))

同じランクの異なるバンクで有効化された 2 つの行の間のクロック数。

(書き込みから読み取りまでの遅延 (tWTR_L))

最後の有効な書き込み操作から、同じ内部バンクへの次の読み取りコマンドまでのクロック数。

(書き込みから読み取りまでの遅延 (tWTR_S))

最後の有効な書き込み操作から、同じ内部バンクへの次の読み取りコマンドまでのクロック数。

Read to Precharge (tRTP) (読み取りからプリチャージまで (tRTP))

読み取りコマンドから、同じランクへの行のプリチャージ コマンドまでに挿入されたクロック数。

Four Activate Window (tFAW)

(4 つのアクティベート ウィンドウ (tFAW))

1 つのランクに 4 つのアクティベートが可能な時間ウィンドウ。

CAS Write Latency (tCWL) (CAS 書き込みレイテンシー (tCWL))

CAS 書き込みレイテンシーを設定します。

Third Timing (3 番目のタイミング)

tREFI

平均周期の間隔でリフレッシュ サイクルを設定します。

tCKE

DDR4 がリフレッシュモードに入ってから、内部で少なくとも 1 つのリフレッシュコマンドを開始する間隔を設定します。

Turn Around Timing

tRDRD_sg

モジュールの読み取りから読み取りの遅延を設定します。

tRDRD_dg

モジュールの読み取りから読み取りの遅延を設定します。

tRDRD_dr

モジュールの読み取りから読み取りの遅延を設定します。

tRDRD_dd

モジュールの読み取りから読み取りの遅延を設定します。

tRDWR_sg

モジュールの読み取りから書き込みの遅延を設定します。

tRDWR_dg

モジュールの読み取りから書き込みの遅延を設定します。

tRDWR_dr

モジュールの読み取りから書き込みの遅延を設定します。

tRDWR_dd

モジュールの読み取りから書き込みの遅延を設定します。

tWRRD_sg

モジュールの書き込みから読み取りの遅延を設定します。

tWRRD_dg

モジュールの書き込みから読み取りの遅延を設定します。

tWRRD_dr

モジュールの書き込みから読み取りの遅延を設定します。

tWRRD_dd

モジュールの書き込みから読み取りの遅延を設定します。

tWRWR_sg

モジュールの書き込みから書き込みの遅延を設定します。

tWRWR_dg

モジュールの書き込みから書き込みの遅延を設定します。

tWRWR_dr

モジュールの書き込みから書き込みの遅延を設定します。

tWRWR_dd

モジュールの書き込みから書き込みの遅延を設定します。

Round Trip Timing (ラウンドトリップタイミング)

RTL Init Value (ラウンドトリップレイテンシ初期化値)

ラウンドトリップレイテンシトレーニングのレイテンシ初期化値を設定します。

10-L Init Value (10 レイテンシ初期化値)

10 レイテンシトレーニングの 10 レイテンシ初期化値を設定します。

RTL (CH A)

チャンネル A の往復レイテンシーを設定します。

RTL (CH B)

チャンネル B の往復レイテンシーを設定します。

IO-L (CH A)

チャンネル A の 10 レイテンシーを設定します。

IO-L (CH B)

チャンネル B の 10 レイテンシーを設定します。

IO-L Offset (CH A) (IO レイテンシオフセット (チャンネル A))

チャンネル A の 10 レイテンシオフセットを設定します。

IO-L Offset (CH B) (IO レイテンシオフセット (チャンネル B))

チャンネル B の 10 レイテンシオフセットを設定します。

RFR Delay (CH A) (RFR 遅延 (チャンネル A))

チャンネル A の RFR 遅延を設定します。

RFR Delay (CH B) (RFR 遅延 (チャンネル B))

ODT Setting (ODT 設定)

ODT WR (A1)

チャンネル A のオンダイ終端抵抗 WR のメモリを設定します。

ODT WR (B1)

チャンネル B のオンダイ終端抵抗 WR のメモリを設定します。

ODT PARK (A1)

チャンネル A 用の終端抵抗器の PARK 上のメモリを設定します。

ODT PARK (B1)

チャンネル B 用の終端抵抗器の PARK 上のメモリを設定します。

ODT NOM (A1)

これを使って ODT (CH A) Auto/Manual（自動 / 手動）設定を変更します。規定値は [Auto]（自動）です。

ODT NOM (B1)

これを使って ODT (CH B) Auto/Manual（自動 / 手動）設定を変更します。規定値は [Auto]（自動）です。

COMP Setting (COMP 設定)

RCOMP1: DQ /CLK Ron (ドライブ強度)

デフォルト値は 75 です。

RCOMP2: CMD/CTL Ron (ドライブ強度)

デフォルト値は 100 です。

DQ ODT Driving (DQ ODT ドライビング)

ODT Driving (DQ ODT ドライビング) を調整して信号を強化します。デフォルト値は 60 です。

DQ Driving (DQ ドライビング)

DQ Driving (DQ ドライビング) を調整して信号を強化します。デフォルト値は26です。

Command Driving (コマンドドライビング)

Command Driving（コマンドドライビング）を調整して信号を強化します。デフォルト値は20です。

Control Driving (コントロールドライビング)

Control Driving（コントロールドライビング）を調整して信号を強化します。デフォルト値は20です。

Clock Driving (クロックドライビング)

Clock Driving（クロックドライビング）を調整して信号を強化します。デフォルト値は26です。

DQ Slew Rate (DQ スルーレート) を調整して信号を強化します。デフォルト値は59です。

Command Slew Rate (コマンドスルーレート)

Command Slew Rate（コマンドスルーレート）を調整して信号を強化します。IN のデフォルトは 53、2N のデフォルトは 89 です。

Contorl Slew Rate (コントロールスルーレート)

Control Slew Rate（コントロールスルーレート）を調整して信号を強化します。デフォルト値は 53 です。

Clock Slew Rate (クロックスルーレート)

Clock Slew Rate（クロックスルーレート）を調整して信号を強化します。デフォルト値は 53 です。

MRS Setting (MRS 設定)

MRS tCL

メモリ MRS MRO 向けの tCL を設定します。

MRS tWRtRTP

メモリ MRS MRC 向けの tWRtRTP CL を設定します。

MRS tCWL

メモリ MRS MR2 向けの tCWL を設定します。

MRS tCCD_L

メモリ MRS MR6 向けの tCL を設定します。

Advanced Setting (詳細設定)

ASRock Timing Optimization (ASRock タイミング最適化)

MRC 経由の高速パスを設定します。

Realtime Memory Timing (リアルタイム・メモリ・タイミング)

Realtime Memory Timing（リアルタイム・メモリ・タイミング）を設定します。

[Enabled（有効）] システムは MRC_DONE の後に、リアルタイム・メモリ・タイミング変更の実行を許可します。

Command Tristate (コマンド・トライステート)

Command Tristate Support（コマンド・トライステート・サポート）を設定します。

Exit On Failure (故障の場合は終了)

MRC トレーニングステップ向けの Exit On Failure（故障の場合に終了）を設定します。

Reset On Training Fail (トレーニングに失敗した場合はリセット)

MRC トレーニングに失敗した場合はシステムをリセットします。

MRC Fast Boot (MRC 高速ブート)

有効にすると、DRA M メモリトレーニングをスキップし、起動が速くなります。

DRAM 電圧を設定します。 デフォルトでは [Auto（自動）] です。

[Auto（自動）] この項目を選択して、デフォルト設定を適用します。

DRAM Activating Power Supply (DRAM アクティベーティング電源供給) DRAM アクティベーティング電源 供給の電圧を設定します。

PCH +1.05 Voltage (PCH +1.05 電圧)

チップセット電圧を設定します。

[Auto（自動）] この項目を選択して、デフォルト設定を適用します。

VCCST Voltage (VCCST 電圧)

VCCST の電圧を設定します。

[Auto（自動）] この項目を選択して、デフォルト設定を適用します。

Save User Default ( ユーザー定義の保存 )

設定をユーザー定義として保存するには、プロファイル名を入力し、を押します。

Load User Default ( ユーザー定義の読込み )

前回保存したユーザー定義を読み込みます。

Save User UEFI Setup Profile to Disk (ユーザー UEFI セットアップポートフォリオを ディスクに 保存)

現在の UEFI 設定をユーザープロファイルとしてディスクに保存できます

Load User UEFI Setup Profile from Disk (ユーザー UEFI セットアップポートフォリオをディスクから読み込む)

また、前に保存したプロファイルをディスクから読み込むこともできます

4.6 Advanced (詳細) 画面

このセクションでは、以下のアイテムの設定ができます：CPU Configuration（CPU 設定）、Chipset Configuration（チップセット設定）、Storage Configuration，（ストレージ設定）、Super IO Configuration（スーパー IO 設定）、ACPI Configuration（ACPI 設定）、USB Configuration（USB 設定）、Trusted Computing（トラステッド・コンピューティング）。

ASRock UEFI Main DC Tweaker Advanced Tool H/W Monitor Security Boot Exit CPU Configuration Chipset Configuration Storage Configuration Super IO Configuration MCPI Configuration USB Configuration Trusted Computing UEFI Configuration UEFI Setup Style Active Page on Entry Full HD UEFI Easy Mode Main Disabled My Favorite Easy Mode(F6) Description CPU Configuration Parameters Get details via QR code English Thu 12/06/2018, 16:04:06

このセクションで誤った値を設定すると、システムの誤作動の原因になることがあります。

UEFI Setup Style (UEFI セットアップスタイル)

UEFI セットアップ ユーティリティに入ったときのデフォルトモードを選択します。

Active Page on Entry (開始時のアクティブページ)

UEFI セットアップ ユーティリティに入ったときのデフォルトページを選択します。

「Auto(自動)」を選択すると解像度は 1920 x 1080 に設定されます。(ご使用のモニターがフル HD に対応している場合) もしモニターがフル HD 非対応であれば、解像度は 1024 x 768 に設定されます。「Disable(無効)」に設定すると、モニタの解像度は 1024 x 768 に設定されます。

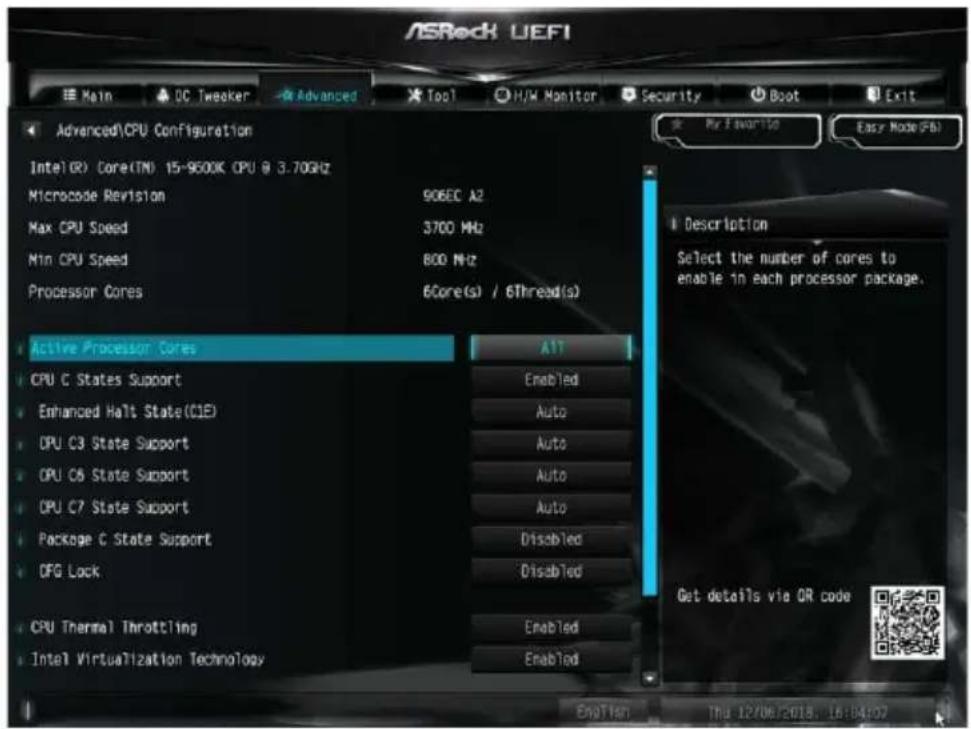

4.6.1 CPU Configuration (CPU 設定)

Active Processor Cores ( アクティブ プロセッサー コア )

各プロセッサー パッケージで有効にするコアの数を選択します。

CPU C States Support (CPU の C ステートの有効化)

CPU の C ステートを有効にすると、電力消費が削減されます。C3、C6、およびC7 を維持することをお勧めします。いずれも電力消費を最適に削減します。

CPU C3 State Support (CPU の C3 ステートの有効化)

ディープスリープさせ、電力消費を抑えます。

CPU C6 State Support (CPU の C6 ステートの有効化)

ディープスリープさせ、電力消費を抑えます。

CPU C7 State Support (CPU の C7 ステートの有効化)

ディープスリープさせ、電力消費を抑えます。

Package C State Support (パッケージの C ステートの有効化)

CPU、PCIe、メモリ、グラフィックの C ステートサポートを有効にすると、電力消費が削減されます。

CFG Lock (CFG ロック)

次にリセットされるまで現在の c ステートをロックします。この項目を

[Disabled（無効）] に設定することを推奨します。

CPU Thermal Throttling (CPU サーマル スロットリング)

CPU を過熱から保護するために、CPU 内部の熱制御メカニズムを有効にします。

Intel Virtualization Technology (Intel Virtualization テクノロジー)

Intel Virtualization のテクノロジーにより、プラットフォームに複数のオペレーティングシステムやアプリケーションを 独立した パーティションで実 行し、単一のコンピューターシステムを複 数のバーチャルシステムとして機能 させることができます。

[Enabled (有効)]

この項目を選択して、Intel バーチャライゼーション・テクノロジー・サポートを有効にします。

[Disabled (無効)]

この項目を選択して、Intel バーチャライゼーション・テクノロジー・サポートを無効にします。

Hardware Prefetcher (ハードウェア プリフェッチャー )

プロセッサーにデータとコードを自動的にプリフェッチし、パフォーマンスを向上します。

Adjacent Cache Line Prefetch ( 隣接するキャッシュラインのプリフェッチ )

現在要求されたキャッシュラインを取得しながら、後続のキャッシュラインを自動的にプリフェッチし、パフォーマンスを向上します。

SW Guard Extensions (ソフトウェア・ガードエクステンション) (SGX)

Intel SGX はアプリケーションで使用してコードとデータのプライベート領域を隔離できる新しい CPU 命令セットです。

[Enabled (有効)]

この項目を選択して、システム上で Intel SGX サポートを有効にして、この機能をアプリケーションで使用できるようにします。

[Disabled (無効)]

この項目を選択して、Intel SGX サポートを無効にします。

[Software Controlled (ソフトウェア制御)]

この項目を選択すると、ソフトウェアアプリケーションで Intel SGX を有効にできます。

4.6.2 Chipset Configuration ( チップセット設定 )

Primary Graphics Adapter ( プライマリ グラフィック アダプター )

プライマリ VGA を選択します。

[Onboard(オンボード)]

この項目を 選 択して、オンボードグラフィクスをブート時に優 先さ れる画 面出力ポートとして 設 定します。

[PCI Express]

この項目を選択して、PCI Express をブート時に優先される画面出力ポートとして設定します。

Above 4G Decoding (4G を超えるデコーディング)

Above 4G Address Space (4G を超えるアドレス空間) でデコードする 64 ビット対応デバイスを有効または無効にします (システムが 64 ビット PCI デコーディングに対応する場合のみ)。

VT-d

I/0 の仮想化を支援する Intel・Virtualization Technology for Directed I/0 (VT-d) は、アプリケーションの互換性や信頼性を向上し、また管理性、セキュリティ、分離、および I/0 性能のレベルを高めることにより、バーチャルマシンモニターのハードウェアのさらなる活用を助けます。

[Enabled (有効)] この項目を選択して、Intel VT-d サポートを有効にします。

[Disabled (無効)] この項目を選択して、Intel VT-d サポートを無効にします。

PCIE1 Link Speed (PCIE1 リンク速度)

PCIE1 のリンク速度を選択します。

PCI Express Native Control (PCI Express ネイティブコントロール)

[Enabled（有効）] この項目を選択して、OS 内で PCI Express 節電を強化します。

[Disabled（無効）] この項目を選択して、PCI Express 互換性を改善します。

PCIE ASPM Support (PCIE ASPM サポート)

このオプションですべての CPU ダウンストリームデバイスの ASPM サポートを有効 / 無効にします。

PCH PCIE ASPM Support (PCH PCIE ASPM サポート)

このオプションですべての PCH PCIE デバイスの ASPM サポートを有効 / 無効にします。

DMI ASPM Support (DMI ASPM サポート)

このオプションで DMI リンクの CPU 側にある ASPM の制御を有効 / 無効にします。

PCH DMI ASPM Support (PCH DMI ASPM サポート)

このオプションですべての PCH DMI デバイスの ASPM サポートを有効 /無効にします。

Share Memory (共有メモリ)

システムが起動したときに統合グラフィックス プロセッサーに割当てるメモリのサイズを 設 定します。

IGPU Multi-Monitor (IGPU マルチモニター)

外付けグラフィックスカードを取り付けた場合に、[Disabled（無効）]を選択して統合グラフィックスを無効にします。有効にすると、内蔵のグラフィックスを有効のまま保ちます。

Intel(R) Ethernet Connection I219-V (Intel(R) イーサネット・コネクション I219-V)

オンボードネットワークインターフェースコントローラ（Intel・1219V）を有効または無効にします。

Onboard HD Audio (内蔵 HD オーディオ)

内蔵の HD オーディオをオン / オフします。 [Auto] （自動）に設定すると、内蔵の HD オーディオは有効化され、サウンドカードがインストールされたときにのみ自動的に無効にされます。

Front Panel ( フロントパネル )

フロントパネルの HD オーディオをオン / オフします。

Onboard HDMI HD Audio ( 内蔵 HDMI HD オーディオ )

オーディオのデジタル出力が可能になります。

Onboard WAN Device (内蔵 WAN デバイス)

内蔵 WAN デバイス有効 / 無効にします。

WAN Radio (WAN ラジオ)

WiFi モジュールの接続を有効または無効にします。

Bluetooth ( ブルートウース )

ブルートゥース有効 / 無効にします。

Deep Sleep ( デイープスリープ )

コンピュー ターガシャットダウンされたときの節 電 を目的としたディープ スリープを 設 定します。

Restore on AC/Power Loss (AC/電源損失で復元)

停電後の電力状態を選択します。

[Power Off (電源オフ)]

この項目を選択すると、電力が回復しても電源はオフのままになります。

[Power On (電源オン)]

この項目を選択すると、電力が回復するとシステムが起動し始めます。

4.6.3 Storage Configuration ( ストレージ設定 )

SATA Controller(s) (SATA コントローラー)

SATA コントローラーを有効 / 無効にします。

SATA Controller Speed (SATA コントローラスピード)

SATA コントローラが対応できる最大速度が表示されます。

SATA Mode Selection (SATA モード選択)

[AHCI] 性能を向上させる新しい機能に対応します。

[RAID] 複数のディスクドライブを論理ユニットに組み合わせます。

SATA Aggressive Link Power Management (SATA リンク電源積極管理)

これにより、非アクティブのときに SATA デバイスが低電力状態に入り、電力消費を削減します。 AHCI モードでのみサポートされます。

Hard Disk S.M.A.R.T. (ハードディスク S.M.A.R.T.)

「S.M.A.R.T」は、Self-Monitoring（セルフモニタリング）、Analysis（分析）、Reporting（報告）、Technology（テクノロジー）を表します。コンピューターのハードディスク ドライブの監視システムであり、信頼性に関するさまざまな指標を検知して報告します。

4.6.4 Super 10 Configuration (スーパー 10 設定)

PS2 Y-Cable (PS2 Y ケーブル)

PS2 Y ケーブルを有効にするか、または、このオプションを Auto（自動）に設定します。

4.6.5 ACPI Configuration (ACPI 設定)

Suspend to RAM (RAM へのサスペンド)

無効にすると、ACPI サスペンドタイプは S1 に設定されます。 [Auto] （自動）として電力消費の少ない ACPI S3 を選択することをお勧めします。

ACPI HEPT Table (ACPI HEPT 表)

パフォーマンスを優先される場合、高精度イベントタイマーを有効にしてください。

PS/2 Keyboard S4/S5 Wakeup Support (PS/2 キーボード S4/S5 ウェイクアップサポート)

S4/S5 状態で PS/2 キーボードでシステムをウェイクアップできます。

[Disabled (無効)]

この項目を選択して、PS/2 Keyboard Power On（PS/2 キーボード電源オン）機能を無効にします。

[Any Key (いずれかのキー)]

この項目を選択すると、PS/2 キーボード上のいずれかのキーをクリックしてシステムを再起動できます。

PCIE Devices Power On (PCIE デバイス電源オン)

PCIE デバイスでシステムをウェイクアップできます。また、LAN 上でのウェイクアップを有効にできます。

1219 LAN Power On (1219 LAN 電源オン)

システムを 1219 LAN で起動できます。

RTC Alarm Power On (RTC アラームによる電源オン)

リアルタイム クロックのアラームでシステムを起動できるようになります。

[Disabled（無効）] この項目を選択して、RTC Alarm Power On（RTC アラーム電源オン）機能を無効にします。

[Enabled （有効）] この項目を選択して、RTC Alarm Power On（RTC アラーム電源オン）機能を有効にします。

[By OS (OS で)] この項目を選択して、オペレーティングシステムで取り扱うようにします。

(USB キーボード / リモコンによる電源オン)

USB キーボードまたはリモコンでシステムを起動できるようになります。

USB Mouse Power On (USB マウスによる電源オン)

USB マウスでシステムを起動できるようになります。

4.6.6 USB Configuration (USB 設定)

Legacy USB Support (レガシー USB の有効化)

USB 2.0 デバイスのレガシー OS のサポートを有効 / 無効にします。 USB の互換性に関する問題が発生した場合は、レガシー USB を無効にすることをお勧めします。

[Enabled（有効）] この項目を選択して、USB デバイスの Legacy OS（レガシー OS）サポートを有効にします。

[Disabled（無効）] この項目を選択して、USB デバイスの Legacy OS（レガシー OS）サポートを無効にします。

[UEFI Setup Only (UEFI セットアップのみ)] この項目を選択して、UEFI セットアップおよび Windows/Linux オペレーティングシステムでのみ USB デバイスに対応するようにします。

PS/2 Simulator ( PS/2 シミュレータ )

1/0 ポート 60h/64h エミュレーションのサポートを有効にします。これは USB 非対応 OS 向けの完全 USB キーボードレガシーサポート用に有効にします。

XHCI Hand-off (XHCI ハンドオフ)

これは XHCI ハンドオフ機能に対応していない OS（オペレーティングシステム）向けの応急措置です。XHCI オーナーシップの変更は XHCI ドライバで請求します。デフォルトではこの項目は [Disabled（無効）] に設定されています。

[Enabled (有効)]

XHCI に対応しないオペレーティングシステムでは BIOS で XHCI に対応します。

[Disabled (無効)]

XHCI に対応するオペレーティングシステムでは XHCI ドライバで XHCI に対応します。

4.6.7 Trusted Computing (トラステッド・コンピューティング)

Security Device Support ( セキュリティ デバイス サポート )

セキュリティ デバイスの BIOS サポートを有効または無効にします。

4.7 Tools (ツール)

UEFI Tech Service (UEFI テクニカルサービス)

お使いの PC で問題が発生した場合は、ASRock のテクニカルサービスにお問い合わせください。 [UEFI Tech Service] (UEFI テクニカルサービス) を利用するには、まずネットワークの設定をする必要があります。

SSD Secure Erase Tool (SSD セキュア消去)

Secure Erase（セキュア消去）機能に対応するすべての HDD が記載されています。

Instant Flash ( インスタント フラッシュ )

UEFI ファイルを USB ストレージ デバイスに保存し、[Instant Flash (インスタント フラッシュ)] を実行すると、UEFI が更新されます。

Internet Flash（インターネットフラッシュ）- DHCP（自動 IP）、AUTO（自動）

ASRock の [Internet Flash] (インターネット フラッシュ) は、サーバーから最新の UEFI ファームウェアをダウンロードして更新します。[Internet Flash] (インターネット フラッシュ) を利用するには、まずネットワークの設定をする必要があります。

*BIOS のバックアップとリカバリー用に、この機能を使用する前に、USB メモリーを差し込むことをお勧めします。

Network Configuration (ネットワーク設定)

[Internet Flash] （インターネット フラッシュ）で必要なインターネット接続を設定します。

Internet Setting ( インターネット設定 )

セットアップ ユーティリティでのサウンドエフェクトをオン / オフします。

UEFI Download Server (UEFI ダウンロード サーバー)

UEFI ファームウェアをダウンロードするサーバーを選択します。

4.8 Hardware Health Event Monitoring (ハードウェア ヘルス イベント監視) 画面

このセクションでは、CPU 温度、マザーボード温度、ファン速度、および電圧などのパラメーターを含め、システムのハードウェアのステータスを監視できます。

ASRock UEFI Main OC Tweaker Advanced Tool H/W Monitor Security Boot Exit CPU Temperature : 41.5 °C / 106.7 °F M/B Temperature : 30.0 °C / 86.0 °F CPU Fan 1 Speed : 2500 RPM Chassis Fan 1 Speed : N/A Chassis Fan 2 Speed : N/A CPU Vcore Voltage : +1.008 V + 12.00V : +12.355 V + 5.00V : +5.184 V + 3.30V : +3.392 V Fan Tuning Fan-Tastic Tuning CPU Fan 1 Setting Standard Mode CPU Fan Step Up 0 Sec CPU Fan Step Down 0 Sec My Favorite Easy Mode (F6) Description Detect the lowest fan speed in the system Get details via OR code English Wed 11/15/2000 23:25:12

Fan Tuning (ファン・チューニング)

チューニング処理を実行して、ファンの最小デューティサイクルを自動検出します。

Fan-Tastic Tuning (ファン調整)

グラフを使用して、最大 5 種類のファン速度が設定できます。割当てられた温度に達すると、ファンは次の速度レベルへと自動的にシフトします。

ファンモードを選択するか、または、プロファイルをカスタ

マイズします。

ASRock UEFI FAN-Tastic Tuning Silent | Standard | Performance | Full Speed All Fans Setting CPU Fan 1 Chassis Fan 1 Chassis Fan 2 日本語 調整するファンを選択します。 温度の測定対象を選択します。 Fan Tastic Tuning . use keyboard or mouse to move drag-point and adjust fan temperature and power. Monitor CPU Monitor USB Discard Apply Exit 設定を保存する

CPU Fan 1 Setting (CPU ファン 1 設定)

CPU ファン 1 のファンモードを選択します。または [Customize (カスタマイズ)] を選択すると、5 つの CPU 温度を設定し、各温度に対してそれぞれファン速度を割当てることができます。

設定オプション：

[Customize（カスタマイズ）] [Silent Mode（サイレントモード）] [Standard Mode（標準モード）] [Performance Mode（性能モード）] [Full Speed（最高速度）]

CHA_FAN1 / W_Pump 切り替え

シャーシファン 1 またはウォーターポンプモードを選択します。

Chassis Fan 1 Control Mode (シャーシファン 1 制御モード)

シャーシファン 1 の PWM モードまたは DC モードを選択します。[DC Mode (DC モード)] 1 ピンファンの場合はこのモードを選択します。

[PWM Mode (PWM モード)] 4 ピンファンの場合はこのモードを選択します。

Chassis Fan 1 Setting (シャーシファン 1 設定)

シャーシファン 1 のファンモードを選択します。または [Customize | カスタマ

イズ 1] を選択すると、5つの CPU 温度を設定し、各温度に対してそれぞれファン速度を割当てることができます。

[Customize（カスタマイズ）] [Silent Mode（サイレントモード）] [Standard Mode（標準モード）] [Performance Mode（性能モード）] [Full Speed（最高速度）]

Chassis Fan 1 Temp Source (シャーシファン 1 温度ソース)

シャーシファン 1 のファン温度ソースを選択します。

[Monitor CPU (CPU を監視する)] この項目を選択して、CPU を温度の測定対象として設定します。

[Monitor M/B（マザーボードを監視する）] この項目を選択して、マザーボードを温度の測定対象として設定します。

Chassis Fan 2 Setting (シャーシファン 2 設定)

シャーシファン 2 のファンモードを選択します。または [Customize (カスタマイズ)] を選択すると、5つの CPU 温度を設定し、各温度に対してそれぞれファン速度を割当てることができます。

[Customize（カスタマイズ）] [Silent Mode（サイレントモード）] [Standard Mode（標準モード）] [Performance Mode（性能モード）] [Full Speed（最高速度）]

Chassis Fan 2 Temp Source (シャーシファン 2 温度ソース) シャーシファン 2 のファン温度ソースを選択します。

[Monitor CPU (CPU を監視する)] この項目を選択して、CPU を温度の測定対象として設定します。

[Monitor M/B（マザーボードを監視する）] この項目を選択して、マザーボードを温度の測定対象として設定します。

Case Open Feature (ケースの開閉検知機能)

有効 / 無効が選択可能。有効にするとケースカバーが取り外されていないかを検知します。

4.9 Security（セキュリティ）画面

このセクションでは、システムのスーパーバイザーまたはユーザーのパスワードを設定および変更できます。ユーザーパスワードを消去することもできます。

Supervisor Password ( スーパーバイザー パスワード )

管理者アカウントのパスワードを設定または変更します。管理者のみに、UEFIセットアップ ユーティリティの設定を変更する権限があります。パスワードを消去するには、空欄にして を押します。

User Password ( ユーザー パスワード )

ユーザー アカウントのパスワードを設定または変更します。 ユーザーは、UEFI セットアップ ユーティリティの設定を変更することはできません。 パスワードを消去するには、空欄にして を押します。

Secure Boot ( セキュア ブート )

この項目を使って Windows 8.1 セキュアブートへのサポートを有効 / 無効にします。

Intel(R) Platform Trust Technology (Intel(R) プラットフォーム・トラスト・テクノロジー)

ME で Intel PTT を有効 / 無効にします。ディスクリート型 TPM モジュールを使用する場合はこのオプションを無効にします。

4.10 Boot ( ブート ) 画面

このセクションは、ブートおよびブート優先順位の設定ができる、システム上のデバイスを表示します。

ASRock UEFI Main DC Tweaker Advanced Tool H/W Monitor Security Boot Exit Boot Option Priorities Boot Option #1 Boot Option #2 USB Device BBS Priorities Fast Boot Boot From Onboard LAN Setup Promot Timeout Bootup Num-Lock Boot Beep Full Screen Logo AddOn ROM Display Boot Failure Guard Message LEFI: JetFlashTran... USB: JetFlashTran... Disabled Disabled 1 On Disabled Enabled Enabled Enabled My Favorite Easy Mode (F6) Description Sets the system boot order Get details via QR code English Thu 12/05/2018, 16:04:43

Fast Boot (高速ブート)

コンピューター のブート時間を最小化します。高速モードでは、USB ストレージデバイスからブートすることはできません。外付けグラフィックスカードを使用する場合は、VBIOS は UEFI GOP に対応しなければなりません。超高速モードは、この UEFI セットアップ ユーティリティで CMOS を消去したり、Windows で UEFI に再起動したりするためにのみ使用する高速ブートですので、ご注意ください。

Boot From Onboard LAN (内蔵 LAN からのブート)

内蔵の LAN でシステムを起動できるようになります。

Setup Prompt Timeout (設定プロンプトのタイムアウト)

ホットキー設定のための待機時間を秒数で指定します。

Bootup Num-Lock (起動時の数値ロック)

起動時にテンキーに数値ロックをかけるかを選択します。

Boot Beep ( ブート ビープ音 )

起動時にビープ音をならすかを選択します。ブザーが必要になります。

Full Screen Logo ( 全画面口ゴ )

有効にすると、ブートロゴが表示され、無効にすると通常の POST メッセージが表示されます。

AddOn ROM Display (アドオン ROM 表示)

有効にすると、アドオン ROM メッセージが表示されます。また [Full Screen Logo (全画面ロゴ)] が有効の場合は、アドオン ROM の設定もできます。ブート速度を重視する場合は、無効にします。

Boot Failure Guard Message ( ブートフェイラーガードメッセージ )

コンピューターが何度もブートに失敗すると、システムがデフォルトの設定を自動的に復元します。

CSM: Compatibility Support Module (CSM: 互換性サポート モジュール)

[Compatibility Support Module (互換性サポート モジュール)] を起動します。WHCK テストを実行している場合以外は、無効にしないでください。なお、Windows 8.1 64- ビットをお使いで、すべてのデバイスが UEFI に対応している場合は、CSM を無効にすることでブート時間を高速化できます。

Launch PXE OpROM Policy (PXE OpROM ポリシーの起動)

[UEFI only (UEFI のみ)] この項目を選択して、UEFI オプション ROM に対応

するものだけを実行します。

[Legacy only（レガシーのみ）] この項目を選択して、レガシーオプション ROM に対応するものだけを実行します。

[Do not launch（開始しない）] この項目を選択して、レガシーオプション ROM と UEFI オプション ROM の両方を実行しないようにします。

Launch Storage OpROM Policy ( ストレージ OpROM ポリシーの起動 )

[UEFI only (UEFI のみ)] この項目を選択して、UEFI オプション ROM に対応するものだけを実行します。

[Legacy only（レガシーのみ）] この項目を選択して、レガシーオプション ROM に対応するものだけを実行します。

[Do not launch（開始しない）] この項目を選択して、レガシーオプション ROM と UEFI オプション ROM の両方を実行しないようにします。

Other PCI Device ROM Priority (その他の PCI デバイス ROM 優先順位)

ネットワーク以外のその他の PCI デバイス向けです。マスストレージまたはビデオが開始する OpROM を定義します。

4.11 Exit (終了) 画面

Save Changes and Exit (変更を保存して終了)

このオプションを選択すると、「Save configuration changes and exit setup? (設定の変更を保存して設定を終了しますか？)」というメッセージが表示されます。変更を保存して UEFI セットアップ ユーティリティを終了するには、[OK] を選択します。

Discard Changes and Exit (変更を保存しないで終了)

このオプションを選択すると、「Discard changes and exit setup? (設定の変更を保存しないで終了しますか？)」というメッセージが表示されます。変更を保存することなく、UEFI セットアップ ユーティリティを終了するには、[OK] を選択します。

Discard Changes (変更を破棄)

このオプションを選択すると、「Discard changes? (変更を破棄しますか?)」というメッセージが表示されます。すべての変更を破棄するには、[OK] を選択します。

Load UEFI Defaults (UEFI デフォルトの読込み)

すべてのオプションで既定値を読み込みます。この操作には キーをショートカットとして使用できます。

Launch EFI Shell from filesystem device ( ファイルシステム デバイスから EFI シェルを起動 )

ルート ディレクトリへ shellx64.efi をコピーして、EFI シェルを起動します。

連絡先情報

ASRock に連絡する必要がある場合、または、ASRock に関する詳細情報をお知りになりたい場合は、ASRock のウェブサイト http://www.asrock.com をご覧になるか、または、詳細情報について弊社取扱店までお問い合わせください。技術的なご質問がある場合は、https://event.asrock.com/tsd.asp でサポートリクエスト用紙を提出してください。

ASRock Incorporation
