ATDAC100 - ヘッドホンアンプ AUDIO TECHNICA - 無料のユーザーマニュアル

製品タイプ	DAC内蔵ヘッドホンアンプ
ブランド	Audio-Technica
モデル	ATDAC100
寸法（幅×奥行×高さ）	210 mm × 135 mm × 44 mm（突起部除く）
重量	約1.0 kg
電源	AC 100-240 V、50/60 Hz；DC 15 V / 2.4 A ACアダプター付属
消費電力	最大3 W
デジタル入力	USB Type-B、USB Type-C（44.1kHz～768kHz、16-32bit、DSD64/128/256/512）；同軸（32～192kHz、16-24bit）；光（32～192kHz、16-24bit）
アナログ出力	RCA端子（L/R）×2
周波数特性	5 Hz～90 kHz（0、-3 dB）
全高調波歪率（THD）	≤0.005％（20Hz～20kHz）
S/N比	105 dB（A特性、1 Vrms出力時）
チャンネルセパレーション	105 dB（20Hz～20kHz）
表示	電源LED（白色）、サンプリング周波数/DSD表示
コントロール	電源ボタン、ロータリー式入力セレクター
対応OS	Windows 8.1、Windows 10、Mac OS X以降
最小システム要件	USB 2.0、Intel Core i3 2.2 GHz以上または同等、RAM 2～4 GB（OSによる）
付属品	ACアダプター（ケーブル約1.5m）、電源コード、粘着脚（6個中2個予備）、縦置き用スタンド（2個）
お手入れ	アダプターを外し、乾いた柔らかい布で拭く；溶剤は使用しない
安全上のご注意	指定以外のアダプターを使用しない、湿気や熱源にさらさない、分解しない
設置	付属の脚で水平に、またはスタンドで縦置きに設置；十分な通気を確保
一般情報	Windows用ドライバーが必要（Audio-Technicaサイトからダウンロード）；Macは標準ドライバーで動作可能
保証	付属の保証書を参照；アフターサービスはWebまたはAudio-Technicaカスタマーサービスまで

よくある質問 - ATDAC100 AUDIO TECHNICA

Windows用ドライバーはどうやってインストールしますか？

ATDAC100をWindows PCに接続する前に、Audio-Technicaのサイトから専用ドライバーをダウンロードしてインストールしてください。インストール後、USBで機器を接続します。

MacでドライバーなしでATDAC100を使用できますか？

はい、Mac OS X以降では追加ドライバーは不要です。ネイティブモードで動作します。

ATDAC100を接続するのに必要なケーブルは？

使用する入力に応じて、USB（Type-BまたはType-C）、同軸、または光ケーブルを使用します。ケーブルは付属しません（ACアダプターと電源コードを除く）。

ATDAC100のお手入れ方法は？

機器の電源を切り、ACアダプターを外します。乾いた柔らかい布で拭いてください。ベンジン、シンナー、その他の溶剤は絶対に使用しないでください。

機器の電源が入らない場合の対処法は？

ACアダプターが正しく接続され、コンセントが機能しているか確認してください。電源ボタンが押されていることを確認してください。LEDが点灯しない場合は、アフターサービスにお問い合わせください。

オーディオ入力の選択方法は？

前面のロータリー入力セレクターを回して、USB、同軸（COAXIAL）、光（OPTICAL）を選択します。両方のUSBポートを接続できますが、Type-Cが優先されます。

ATDAC100をプリアンプとして使用できますか？

はい、アナログライン出力（RCA）をアンプやアクティブスピーカーに接続できます。機器側での音量調節はできません。

対応オーディオフォーマットは？

USB経由でPCM 768kHz/32bit、DSD（64、128、256、512）に対応。同軸・光入力は最大192kHz/24bitまで対応。

縦置きでの設置方法は？

付属の金属製スタンド2個をATDAC100の側面にネジで取り付けます。その後、安定した場所に置きます。この構成では粘着脚は不要です。

ノイズや雑音が発生する場合の対処法は？

機器を干渉源（ルーター、電話、蛍光灯）から遠ざけてください。ACアダプターを本体やオーディオケーブルから離してください。接続を確認し、良質なケーブルを使用してください。

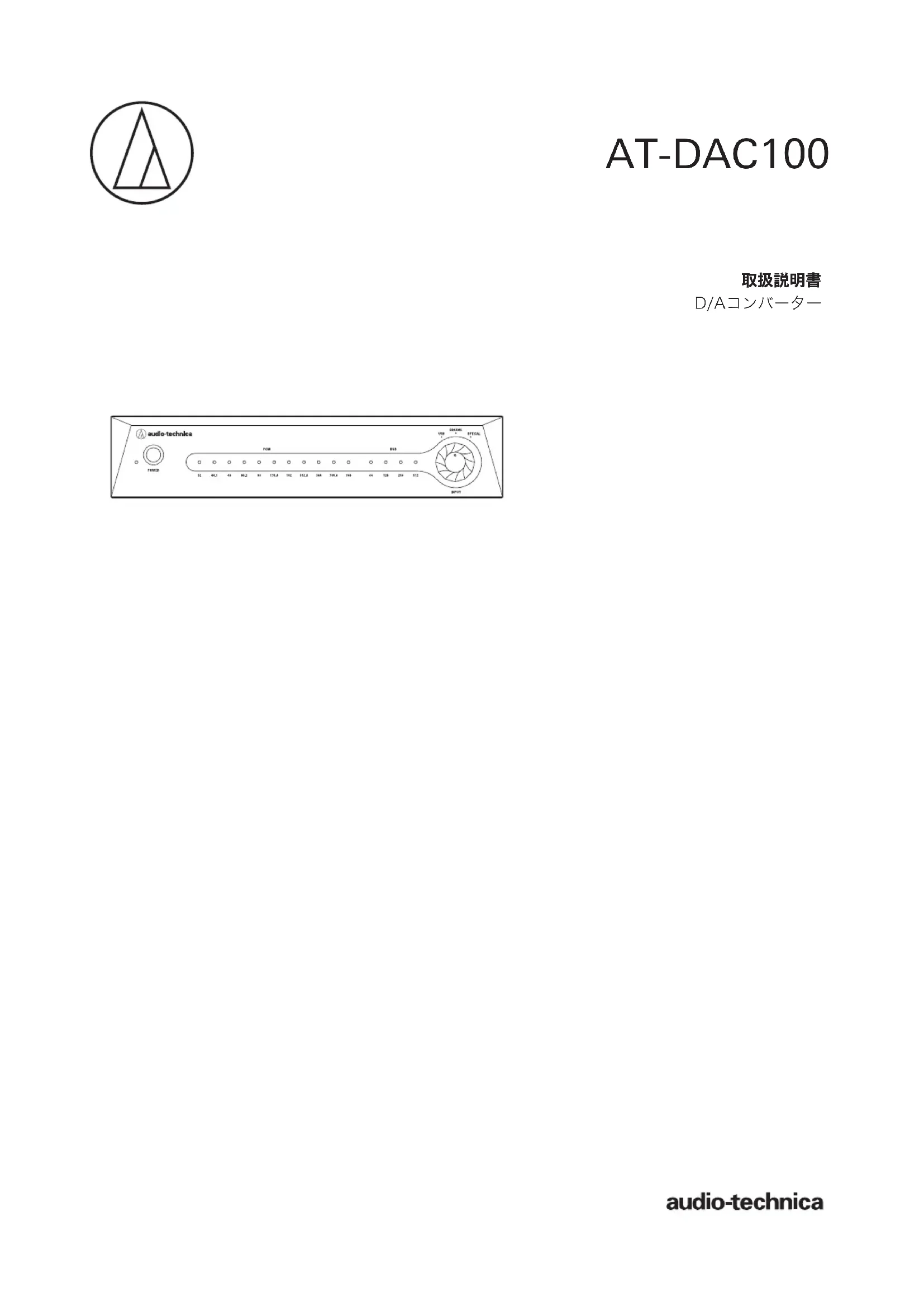

使用説明書 ATDAC100 AUDIO TECHNICA

ご使用の前にクイックスタートガイドを必ずお読みのうえ、必要に応じてこの取扱説明書を参照して正しくご使用ください。

本製品は、販売国でのみ使用できます。

本製品の電圧、電源コードのプラグがお住まいの国に適合していることをご確認ください。

同梱品の確認

本製品をご使用になる前に、下記同梱品がすべてそろっていることを確認してください。

万一、同梱品に不足や損傷がある場合は、お買い上げの販売店または当社窓口までご連絡ください。

• ACアダプター（約1.5m）

• 電源コード

• クイックスタートガイド
• 保証書

ご購入後、保管、移動、輸送する場合に備え、すべての梱包材を保管しておくことをおすすめします。

安全上の注意

本製品は安全性に充分な配慮をして設計していますが、使いかたを誤ると事故が起こることがあります。

事故を未然に防ぐために下記の内容を必ずお守りください。

警告

この表示は「取り扱いを誤った場合、使用者が死亡または重傷を負う可能性があります」を意味しています。

注意

この表示は「取り扱いを誤った場合、使用者が傷害を負う、または物的損害が発生する可能性があります」を意味しています。

本製品について

警告

- 付属の AC アダプター以外使用しない

電流容量などの違いにより、火災・感電の原因になります。

また、故障・不具合の原因になります。

- 異常（音、煙、臭いや発熱、損傷など）に気付いたら使用しない

異常に気付いたらすぐに使用を中止して、AC アダプターから抜きお買い上げの販売店に連絡してください。

そのまま使用すると、火災など事故の原因になります。

- 火気に近づけない／火の付いたキャンドルなどを上に置かない

火災の原因になります。

- 分解や改造はしない

感電によるけがや、火災など事故の原因になります。

- 強い衝撃を与えない

感電によるけがや、火災など事故の原因になります。

- 濡れた手で触れない

感電によるけがの恐れがあります。

- 水をかけない／水滴や水しぶきのかかる場所に置かない

感電によるけがや、火災など事故の原因になります。

- 本製品に異物（燃えやすい物、金属、液体など）を入れない

感電によるけがや、火災など事故の原因になります。

- じゅうたんや布などで覆 わない

過熱による火災など事故の原因になります。

- 同梱のポリ袋は幼児の手の届く所や火のそばに置かない

事故や火災の原因になります。

注意

- 不安定な場所に置かない

本製品の落下などにより、けがや故障の原因になります。

- 換気の良い場所に置く

本製品を換気の悪い場所に置くと、熱がこもり、火災など事故の原因になります。ラックなどに入れるときは、放熱をよくするために本製品の周りに隙間を空けてださい。

- 直射日光の当たる場所、暖房器具の近く、高温多湿やほこりの多い場所に置かない

感電によるけがや、火災など事故の原因になります。

また、故障、不具合の原因になります。

- 本製品の上に物（花瓶・植木鉢・水の入ったコップ・金属など）を置かない

万一、倒れた場合、感電によるけがや、火災など事故の原因になります。

- ベンジン、シンナー、接点復活剤など薬品は使用しない

変形、故障の原因になります。

安全上の注意

ACアダプターについて

警告

• 表示している電源電圧以外で使用しない
  過熱による火災など事故の原因になります。
• 本製品以外には使用しない
  過熱による火災など事故の原因になります。
• 異常（音、煙、臭いや発熱、損傷など）に気付いたら使用しない
  異常に気付いたらすぐに使用を中止して、コンセントから抜きお買い上げの販売店に連絡してください。
  そのまま使用すると、火災など事故の原因になります。
• コードは伸ばして使用する。釘などでの固定や、束ねたままでの使用はしない
  過熱による火災など事故の原因になります。
• コンセントや本体にプラグを差し込むときは根元まで確実に差し込む
  過熱による火災など事故の原因になります。
• コードを引っ張らず、プラグを持ってまっすぐ抜き差しする
  断線、故障の原因になります。
• コードの上に物を置いたり、敷物や家具などの下に入れたりしない
  断線、故障の原因になります。
• 分解や改造はしない
  感電によるけがや、火災など事故の原因になります。
• 強い衝撃を与えない
  感電によるけがや、火災など事故の原因になります。
• 濡れた手で触れない
  感 電 によるけが の恐 れがあります。
• 布などで覆わない
  過熱による火災など事故の原因になります。
• プラグにたまったほこりなどは乾いた布で定期的に拭き取る
  過熱による火災など事故の原因になります。
• ベンジン、シンナー、接点復活剤など薬品は使用しない
  変形、故障の原因になります。

注意

- 長時間使用しないときは、コンセントから抜く

省 エネルギー にご 配 庶ください。

- 足に引っ掛かりやすい場所にコードを引き回さない

故障や事故の原因になります。

- 通電中の AC アダプターに長時間触れない

低温やけどの原因になることがあります。

使用上の注意

• ご使用の際は接続機器の取扱説明書も必ずお読みください。
• 接続する機器に合わせて適切なケーブルをお買い求めください。
• 接続するケーブルのプラグは根元まで確実に差し込んでください。
• ケーブルを抜き差しする際は、音楽の再生を停止した状態で行ってください。
• 本製品を初めて使用する前に「専用ドライパーソフト」をパソコンにインストールする必要があります（パソコンがWindowsの場合のみ）。当社ホームダウンロードしてください。本製品をパソコンと接続する前に、必ず「専用ドライパーソフト」のインストールを行ってください。ドライバーのインストコンと本製品を接続すると、正常に動作しない場合があります。

各部の名称と機能

audio-technica POWER 75M B10 USB OPTICAL OUTPUT ① ② ③ ④

LINE OUTPUT R L OUTPUT OPTIMAL CABBAL USB-B USB-E 6 7 9 10

① 電源インジケーター

本製品の電源ボタンをONにすると、白色に点灯します。

② 電源ボタン

電源をON/OFFするブッシュ式スイッチです。

押すと電源がONになり、再度押すとOFFになります。

③ サンプリング周波数／DSDインジケーター

再生中の入力信号のサンプリング周波数またはDSDの種類を表示します。

④ 入力信号切替ダイヤル

入力信号（USB端子入力、同軸デジタル入力（COAXIAL）、光デジタル入力（OPTICAL））を切り替えます。

USB端子からの入力はUSB Type-BとUSB Type-C ^TM がありますが、両方を接続した場合はUSB Type-Cの入力が優先されます。

⑤ ライン出力端子

入力信号切替ダイヤルで選択した入力信号が出力されます。

オーディオケーブル（別売）を使用して、接続機器のライン入力端子と接続します。

6 光デジタル 入力端 子

光デジタルケーブル（別売）を使用して、再生機器の光デジタル出力端子と接続します。

⑦ 同 軸デジタル 入力端 子

同軸デジタルケーブル（別売）を使用して、再生機器の同軸デジタル出力端子と接続します。

⑧ USB端子 (USB Type-B)

USB Type-BのUSBケーブル（別売）を使用して、再生機器のUSB端子と接続します。

9 USB端子 (USB Type-C)

USB Type-CのUSBケーブル（別売）を使用して、再生機器のUSB端子と接続します。

10 電源入力端子

付属のACアダプターを接続します。

設置する

• ラジオなどを本製品に近づけると、ラジオに雑音が入る場合があります。できるだけ本製品から離してください。
• インバータータイプの蛍光灯、LEDランプ、携帯電話やWi-Fiなどの無線機器から本製品を1m以上離してください。近くで使用するとノイズが入る場合があり
• ACアダプターは、本体およびオーディオケーブルから離して設置してください。近くで使用するとノイズが入る場合があります。

横置きで設置する

1. 脚の両面テープから保護シールをはがし、本体の底面に均等に貼り付け、設置します。

- 貼り付けた脚を取り外すときは、本体からゆっくりはがしてください。

multi-technology + - G G G G G E G S S S 4 6 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80 82 84 86 88 90 92 94 96 98 100

縦置きで設置する

1. スタンドを本体の側面に取り付け、設置します。

• ご使用の際は接続機器の取扱説明書も必ずお読みください。
• 接続機器の電源を必ずOFFにしてください。
• 接続する機器に合わせて適切なケーブルをお買い求めください。
• 接続するケープルのプラグは根元まで確実に差し込んでください。
• ケーブルを抜き差しする際は、音楽の再生を停止した状態で行ってください。
• 本製品を初めて使用する前に「専用ドライバーソフト」をパソコンにインストールする必要があります（パソコンがWindowsの場合のみ）。当社ホームダウンロードしてください。本製品をパソコンと接続する前に、必ず「専用ドライバーソフト」のインストールを行ってください。ドライバーのインストコンと本製品を接続すると、正常に動作しない場合があります。

お手入れ

• 汚れたときやほこりが付いたときは電源ボタンをOFFにしたあと、ACアダプターを抜いてから、乾いた柔らかい布で拭き取ってください。
• ベンジン、シンナーなどは使用しないでください。
• 長い間保存するときには、電源ボタンをOFFにしたあと、電源コードをコンセントから抜き、機器をビニールなどで包み、湿気を帯びないようにしてください

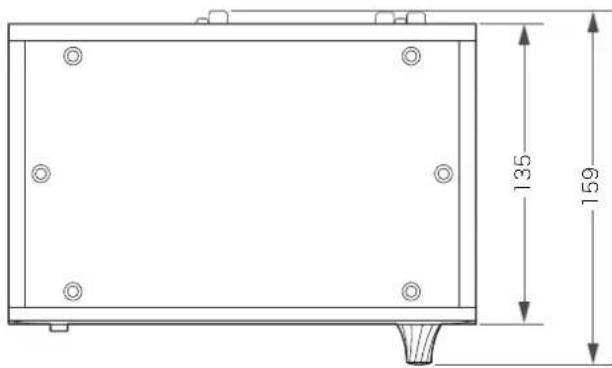

外形寸法図

脚取り付け時

135 159

210 3 audio-techs 4 100 150 200 5 44 51

(单位: mm)

スタンド取り付け時

必要システム仕様 USB2.0に対応するUSBポートを標準装備したパソコンCPU:Intel Core i3 CPU2.2GHz以上またはIntel同等のAMD CPURAM:32bit OS 2GB以上、64bit OS 4GB以上
対応OS Windows 8.1、Windows 10、Mac OS X以降(最新の情報は、製品ホームページをご確認ください。)
電源 AC100V-240V 50/60Hz、DC15V/2.4A(付属ACアダプター)
入力端子 USB Type-B (44.1kHz~768kHz、16~32bit DSD64、DSD128、DSD256、DSD512)USB Type-C (44.1kHz~768kHz、16~32bit DSD64、DSD128、DSD256、DSD512)同軸デジタル (32kHz~192kHz、16~24bit)光デジタル (32kHz~192kHz、16~24bit)
出力端子 アナログ出力(ピンジャック)×2
周波数特性 5Hz~90kHz (0、-3dB)
全高調波歪率	0.005%以下 (20Hz~20kHz)
SN比	105dB (A Weighted、1Vrms出力時)
チャンネル間セパレーション	105dB(20Hz~20kHz)
消費電力	最大3W
外形寸法	210mm×135mm×44mm(幅×奥行き×高さ)(突起部除く)
質量 約1.0kg
付属品	ACアダプター(約1.5m)、電源コード、脚(6個)、スタンド(2個)

改良などのため予告なく変更することがあります。
- USB Type-C™はUSB Implementers Forumの商標です。

お問い合わせ

アフターサービスについて

本製品をご家庭用として、取扱説明や接続・注意書きに従ったご使用において故障した場合、保証書記載の期間・規定により無料修理をさせていただきます。理ができない製品の場合は、交換させていただきます。お買い上げの際の領収書またはレシートなどは、保証開始日の確認のために保証書と共に大切に保管修理などの際は提示をお願いします。

お問い合わせ先（電話受付／平日9：00～17：30）

製品の仕様・使いかたや修理・部品のご相談は、お買い上げのお店または当社窓口およびホームページのサポートまでお願いします。

・お客様相談窓口（製品の仕様・使いか 0120-773-417

(携帯電話・PHSなどのご利用は 03-6746-0211)

FAX : [phone] Eメール : [e-mail]

・サービスセンター（修理・部品）0120-887-416

(携帯電話・PHSなどのご利用は 03-6746-0212)

FAX:[phone]

Eメール: [e-mail]

・ホームページ(サポート) https://www.audio-technica.co.jp/support/
