使用説明書 R7360DC2OC2GD5 ASUS

ASUS GPU Tweak II ユーティリティは、ASUSビデオカード専用の高性能リアルタイムハードウェアモニター8オーバークロックツールで、あなたのビデオカードのパフォーマンスをカスタマイズすることができます。ASUS GPU Tweak II ユーティリティには「Simple Mode」と「Professional Mode」2つのモードがあり、Simple Modeではプリセットプロファイルで簡単に、Professional Modeではクロックや電圧などを手動で細かく調整することができ、あなたのビデオカードのパフォーマンスを最大限に発揮させることができます。

Simple Modelには、次の4つのプロファイルが準備されています。

OC Mode

Silent Mode

Gaming Mode

My Profile

システム要件

• AMD 7000シリーズ以降のGPU搭載ビデオカード
• NVIDIA® 600シリーズ以降のGPU搭載ビデオカード
• Microsoft Windows® 10 / 8 / 8.1 / 7 (32bit / 64bit)

GPU Tweak IIをインストールする

1. 対象のASUS製ビデオカードをシステムに取り付け、製品に付属のDVDまたはASUSオフィシャルサイトからダウンロードしたビデオカードドライバーをインストールします。
2. 製品に付属のDVDまたはASUSオフィシャルサイトからダウンロードしたASUS GPU Tweak IIをインストールします。
3. 画面の指示に従い、インストールを完了します。

GPU Tweak IIを起動する

• デスクトップ上のASUS GPU TweakII アイコン ブルクリックします。
• 「スタート」→「プログラム」→「ASUS」→「ASUS GPU TweakII」の順にクリックし、プログラムを起動します。

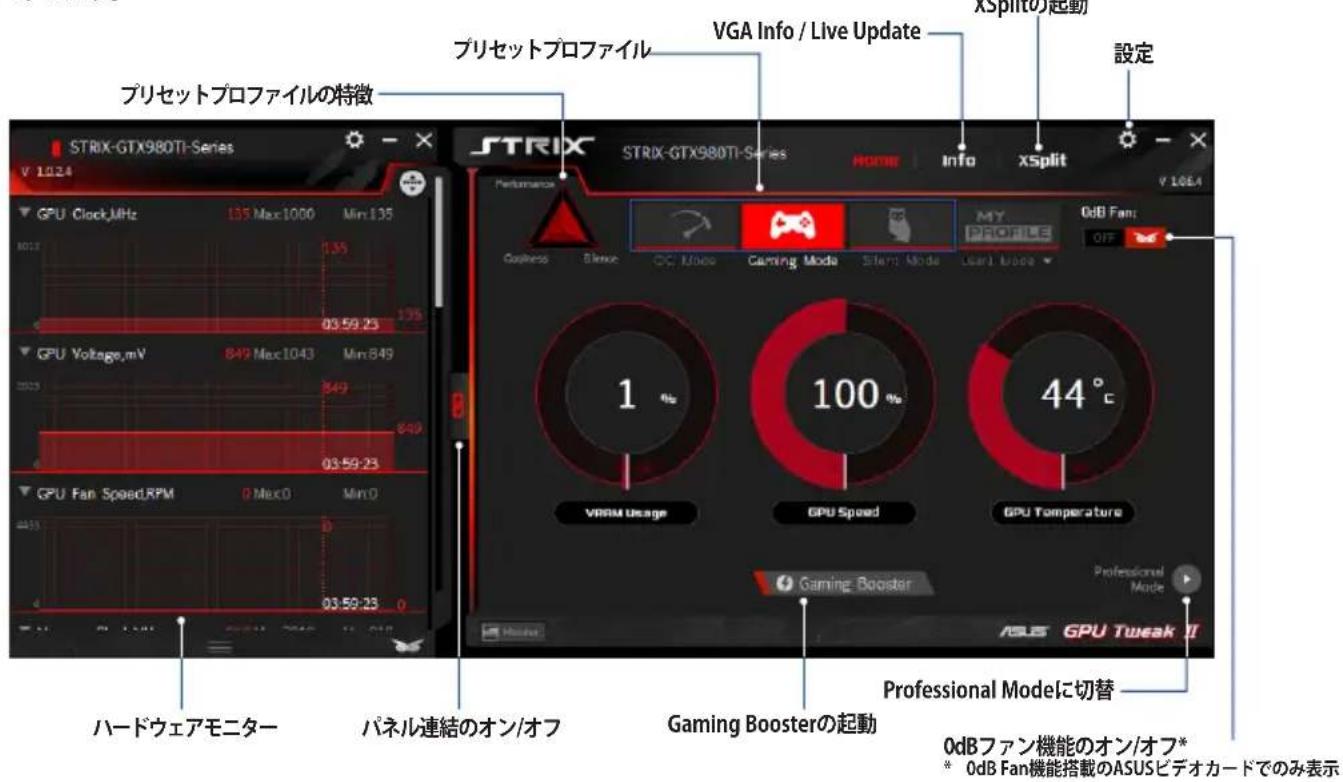

Simple Mode

Simple Modeでは、プリセットプロファイルを選択するだけで簡単にパフォーマンスを調整することができます。

また、Gaming Booster 機能を使用することで、ゲームプレイのためにWindows®のシステム設定を変更することができます。

STRIX-GTX980TI-Series V 1024 GPU Clock,MHz 135 Max:1000 Min:135 03:59:23 GPU Voltage,mV 849 Max:1043 Min:849 03:59:23 GPU Fan Speed,RPM 0 Max:0 Min:0 03:59:23 ハードウェアモニター パネル連結のオン/オフ Gaming Boosterの起動 VGA Info / Live Update XSplitの起動 プリセットプロファイル STRIX-GTX980TI-Series AOME Info xSplit Performance Goodness Drive CC Mode Gaming Mode Shift Mode User Mode MY PROFILE QdB Fan OFF 1% 100% 44°C VRAM Usage GPU Speed GPU Temperature Professional Mode Gaming Booster Professional Mode ASIS GPU Tweak II Professional Modeに切替 QdBファン機能のオン/オフ* * OdB Fan機能搭載のASUSビデオカードでのみ表示

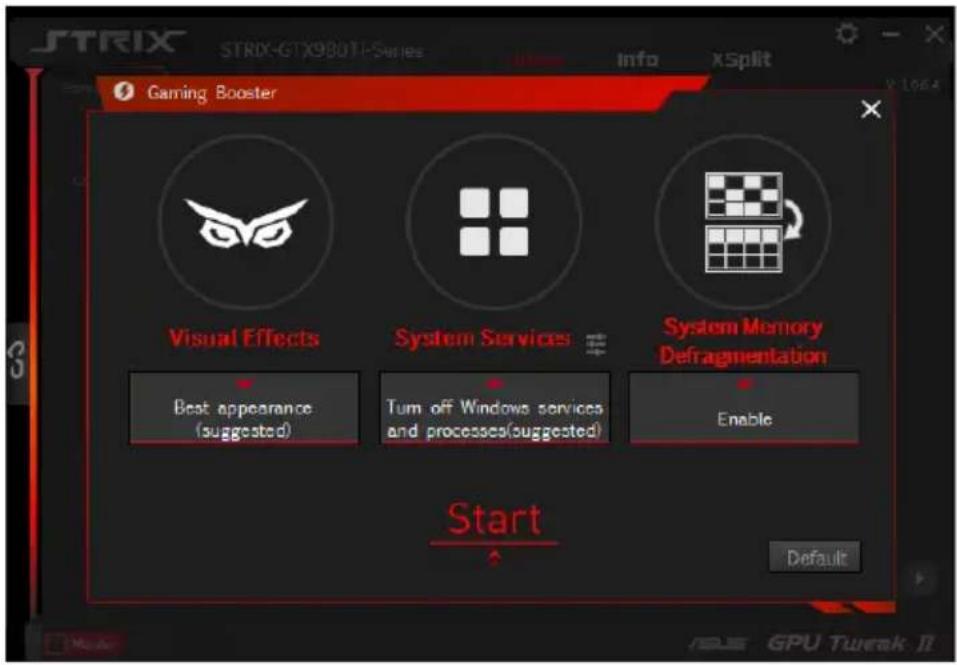

Gaming Booster

Gaming BoosterはWindows®のシステム設定を変更することができる機能です。この設定を行うことでゲームをより快適にプレイすることができるでしょう。変更されたシステム設定は、PCを再起動することで元に戻すことができます。

Gaming Boosterでは、次のシステム設定を変更することができます。

• Visual Effects: Windows® の視覚効果を無効にします。
• System Services: Windows® サービスを停止します。停止するサービスは手動で設定することも可能です。
• System Services setting: 停止するWindows® サービスを選択します。

- System Memory defragmentation: 実行中のプログラムを閉じることなく、メモリーのデフラグ（再配置・クリーンアップ）を行います。

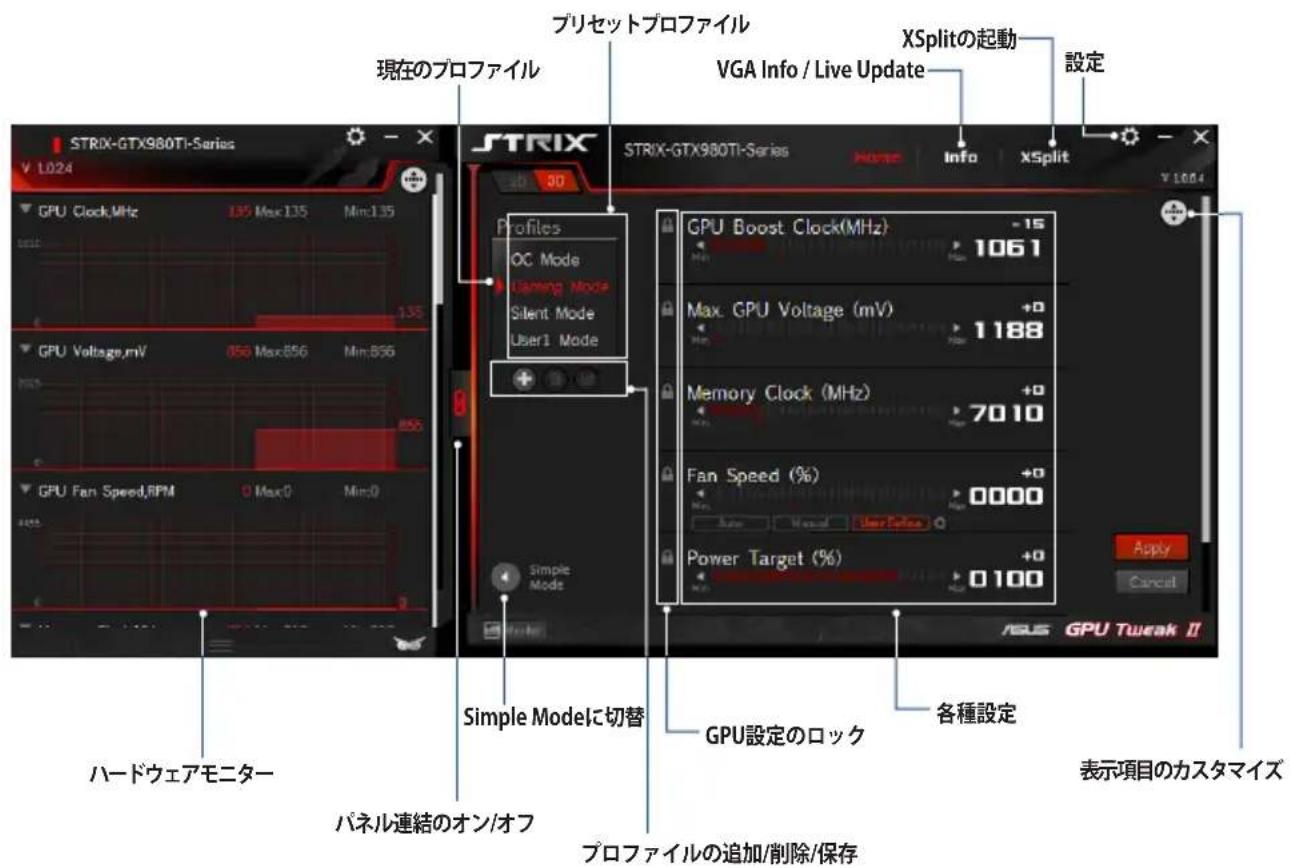

Professional Mode では、クロックや電圧などの詳細な設定を行うことができます。

現在のプロファイル プリセットプロファイル VGA Info / Live Update XSplitの起動 設定 STRIX-GTX980Ti-Series STRIX-GTX980Ti-Series Horse Info XSplit Y1004 GPU Clock,MHz 135 Max135 Mm:135 135 GPU Voltage,mV 856 Max856 Mm:856 856 GPU Fan Speed,RPM 0 Max0 Min:0 HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP HP Power Target (%) +0 0000 7010 1188 Max. GPU Voltage (mV) +0 1061 GPUBoost Clock(MHz) -15 GPUBoost Clock(MHz) 1061 GPUBoost Clock(MHz) + - GPUBoost Clock(MHz) + - GPUBoost Clock(MHz) + - GPUBoost Clock(MHz) + - GPUBoost Clock(MHz) + - GPUBoost Clock(MHz) + - GPUBoost Clock(MHz) + - GPUBoost Clock(MHz) + - GPUBoost Clock(MHz) + - GPUBoost Clock(MHz) + - GPUBoost Clock(MHz) + / GPUBoost Clock(MHz) + / GPUBoost Clock(MHz) + / GPUBoost Clock(MHz) + / GPUBoost Clock(MHz) + / GPUBoost Clock(MHz) + / GPUBoost Clock(MHz) + / GPUBoost Clock(MHz) + / GPUBoost Clock(MHz) + / GPUBoost Clock(MHz) + / GPUBoost Clock(MHz) + /- GPUBoost Clock(MHz) + / GPUBoost Clock(MHz) + / GPUBoost Clock(MHz) + / GPUBoost Clock(MHz) + / GPUBoost Clock(MHz) + / GPUBoost Clock(MHz) + / GPUBoost Clock(MHz) + / GPUBoost Clock(MHz) + / GPUBoost Clock(MHz) + / GPUBoost Clock(MHz) +0 1188 Max. GPU Voltage (mV) +0 1061 Max. GPU Voltage (mV) + - FPAN Speed (%) +0 0000 Power Target (%) +0 0100 Apply Cancel ASUS GPU Tweak II ハードウェアモニター Simple Modeに切替 GPU設定のロック 各種設定 表示項目のカスタマイズ パネル連結のオン/オフ プロファイルの追加/削除/保存

プロファイルの設定

1. 設定の変更を行いたいプロファイルを選択します。
2. クロック、電圧、ファンスピードなどの各種項目を設定します。
3. をクリックし設定を適用します。

プロファイルの追加

1. ヤリックし、プロファイル名を入力します。
2. クロック、電圧、ファンスピードなどの各種項目を設定します。
3. テックしプロファイルを保存します。

プロファイルの適用

- 使用するプロファイルを選択し、Applyをクリックします。

プロファイルの削除

- 削除したいプロファイルを選択しをクリックします。

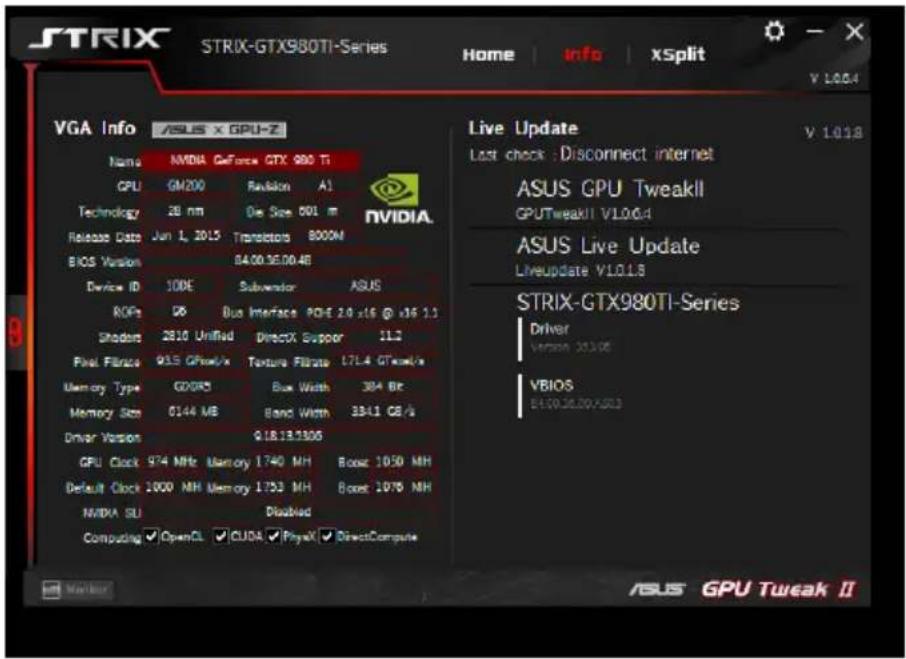

VGA Info / Live Update

ご使用のビデオカードやソフトウェアの情報を表示します。また、インターネットを通じてVBIOSを更新することができます。

参考: Live Update機能を使用するにはインターネット接続が必要です。

STRIX-GTX980TI-Series Home | info | XSplit V 1.0.6.4 VGA Info | ASUS x GPU-Z Name NVIDIA GeForce GTX 980 TI GPU GM200 Revision A1 Technology 28 nm One Size 501 m NVIDIA Release Date Jun 1, 2015 Transistor 8000N BIOS Version 84:00:9E:00:4B Device ID 10DE Subvendor ASUS ROFs GB Bus Interface PDF 2.0 x16 @ x16 1.1 Shodors 2810 Unified DirectX Super 11.3 Palo Filtrico 915 GPinel/x Torture Filterate L7L4 GTxcel/x Memory Type GD0RS Bus Width 304 Bit Memory Size 6144 MB Band Width 3341 CB/s Driver Version 918:13:3006 GPU Clock 974 MHz Memory 1740 MH Boost 1050 MH Default Clock 1000 MHz Memory 1753 MH Boost 1076 NH MNDIA SU Disabled Computing OpenCL CUDA PhysX DirectCompute Live Update V 1.0.18 Last check : Disconnect internet ASUS GPU TweakII GPUTweakII V1.0.6.4 ASUS Live Update Liveupdate V1.0.18 STRIX-GTX980TI-Series Driver Version 233.06 VBIOS E1:00:26:20:5:5:2

XSplitを起動する

XSplit Gamecasterを起動することができます。プログラムがインストールされていない場合は、XSplit Gamecasterのダウンロードページにアクセスします。

STRIX-GTX980TI-Series V 1024 GPU Clock,MHz 135 Max:1000 Mm:135 2012 135 04:33:24 135 GPU Voltage,mV 856 Max:1043 Mm:856 2015 856 04:33:24 856 GPU Fan Speed,RPU 0 Max:0 Mm:0 04:33:24 0 STRIX STRIX-GTX980TI-Series Home Info xSplit V 1024 Install Solid Gamecaster C500 Master GPU Tweak II

参考: XSplit Gamecasterについて、詳しくはイベントページをご覧ください。

(http://www.asus.com/event/2015/VGA/XSPLIT/index.aspx)

設定

設定画面では、GPU Tweak II の各種設定を変更することができます。

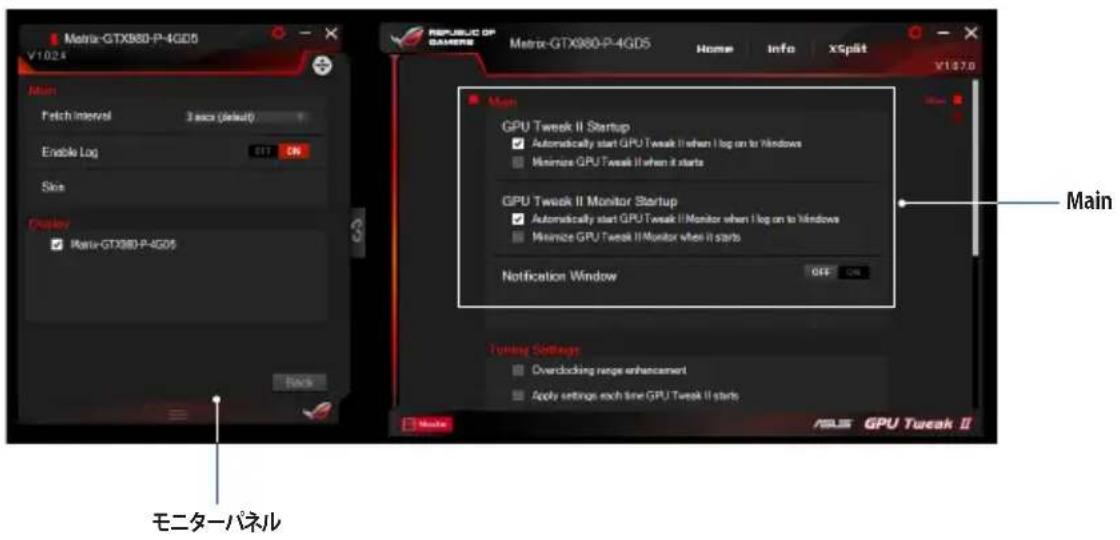

Main

GPU Tweak II の起動や通知に関する設定を行うことができます。

• Windows® ログオン時のGPU Tweak II 起動設定
• Windows® ログオン時のGPU Tweak II モニター起動設定
• 通知ウィンドウのオン/オフ

Metro-GTX880-P-4GD5 V1024 Main Patch Interval 3 sec (default) Enable Log ON Site Dusley Metro-GTX880-P-4GD5 Back 主 GPU Tweak II Startup Automatically start GPU Tweak II when I log on to Windows Minimize GPU Tweak II when it starts GPU Tweak II Monitor Startup Automatically start GPU Tweak II Monitor when I log on to Windows Minimize GPU Tweak II Monitor when it starts Notification Window OFF ON Main Tuning Settings Overclocking range enhancement Apply settings each line GPU Tweak II starts ASUS GPU Tweak II Y1370 毛ニターパネル

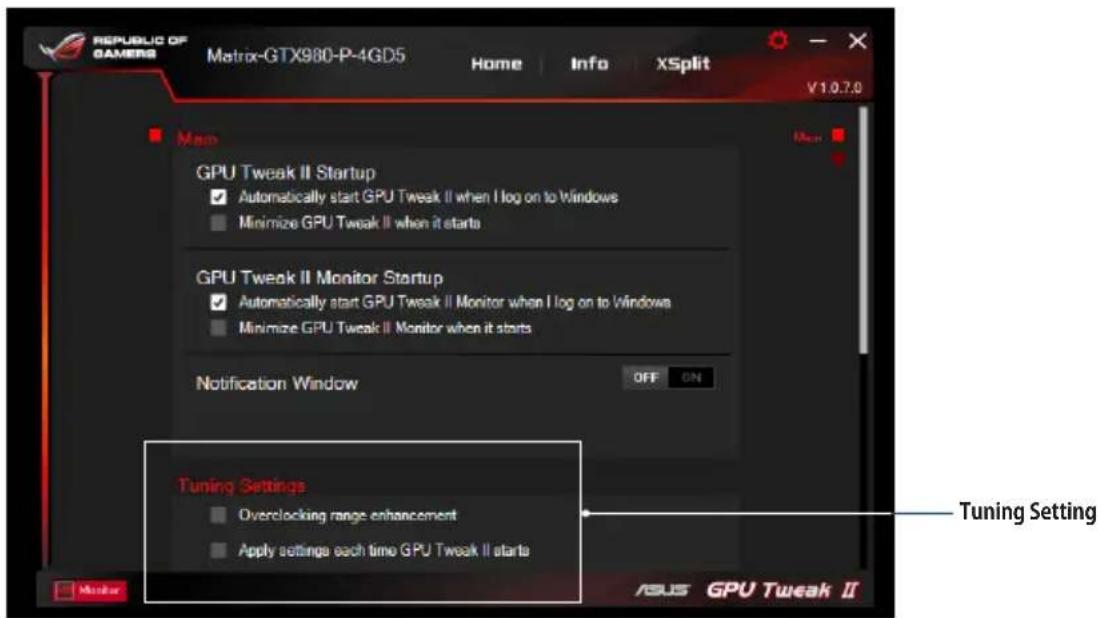

Tuning Setting

GPU Tweak II の調整に関する設定を行うことができます。

• オーバークロック範囲の拡張
• GPU Tweak II 起動時に設定を適用

参考: Tuning Settingの設定を変更する際は、十分ご注意ください。

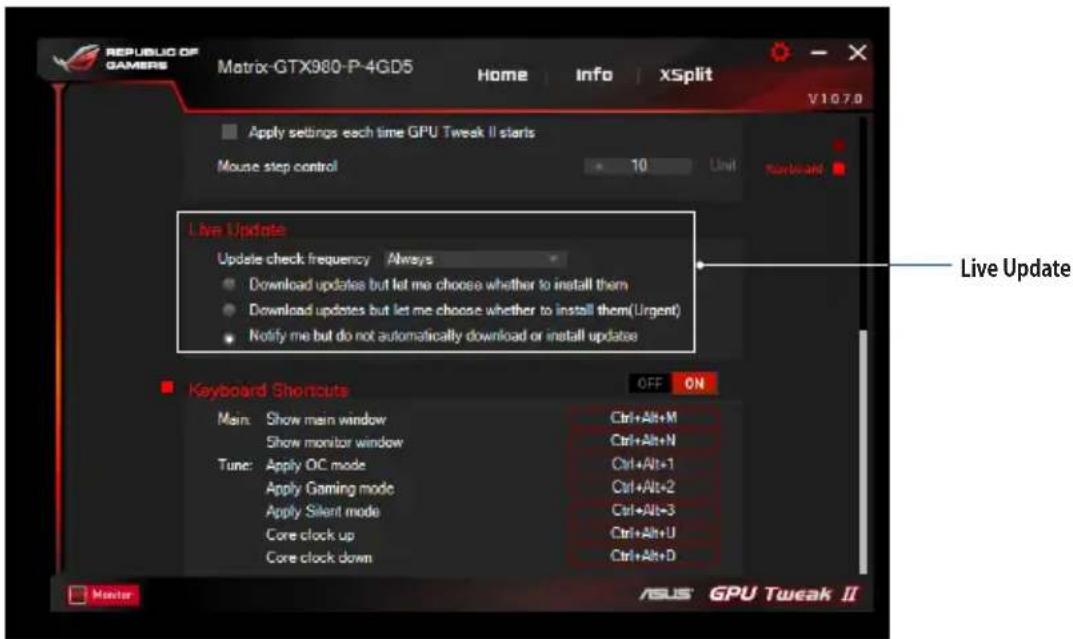

Live Update

インターネットを通じてVBIOSやビデオカードドライバーを更新することができるLive Updateに関する設定を行うことができます。

• 更新を確認する頻度

• 更新のインストール方法を選択

• 更新をダウンロードするが、インストールを行うかどうかは選択する

• 重要な更新をダウンロードするが、インストールを行うかどうかは選択する
• 更新を確認するが、ダウンロードとインストールを行うかどうかは選択する

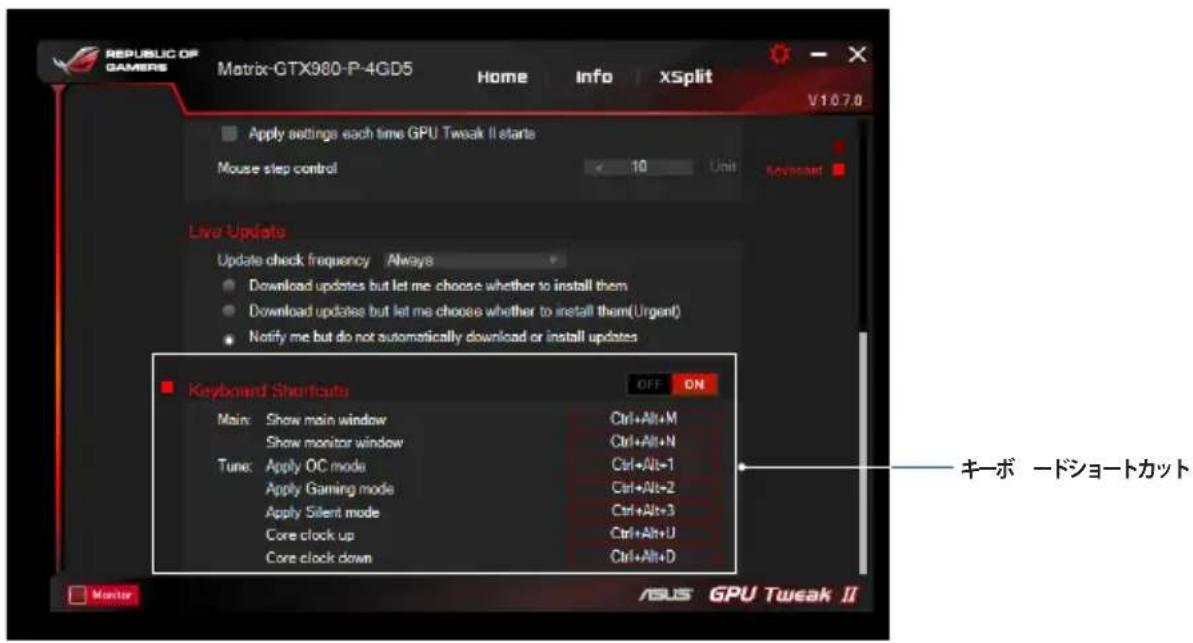

キーボードの複数のキーを組み合わせて入力することにより、ディスプレー上のメニューから選択することなく特定の機能を実行させるキーボードショートカットの設定を行うことができます。

• キーボードショートカット機能のオン/オフ
• 各種機能のショートカットキー設定
