使用説明書 702 S2 BOWERS & WILKINS

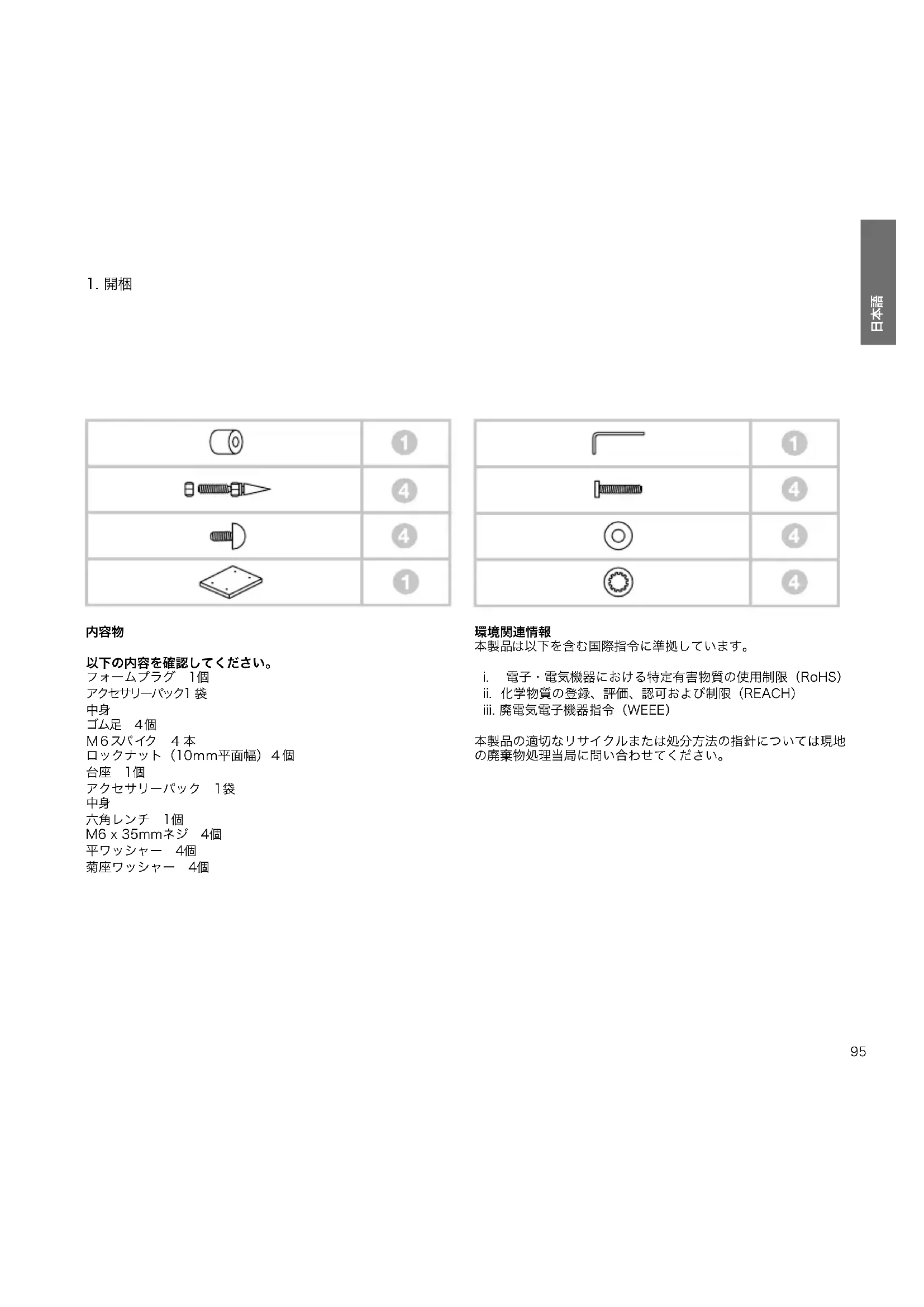

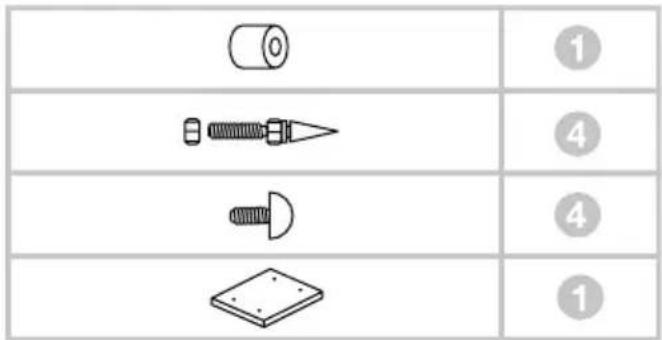

以下の内容を確認してください。 フォームプラグ　1個 アクセサリーパック1 袋

Ｍ 6 スパ イク 　４ 本 ロックナット（10ｍｍ平面幅）４個 台座　1個 アクセサリーパック　1袋

六角レンチ　1個 M6 x 35mmネジ　4個 平ワッシャー　4個 菊座ワッシャー　4個

i. 電子・電気機器における特定有害物質の使用制限（RoHS）

ii. 化学物質の登録、評価、認可および制限（REACH）

iii. 廃電気電子機器指令（WEEE）

本製品の適切なリサイクルまたは処分方法の指針については現地 の廃棄物処理当局に問い合わせてください。 日本語96

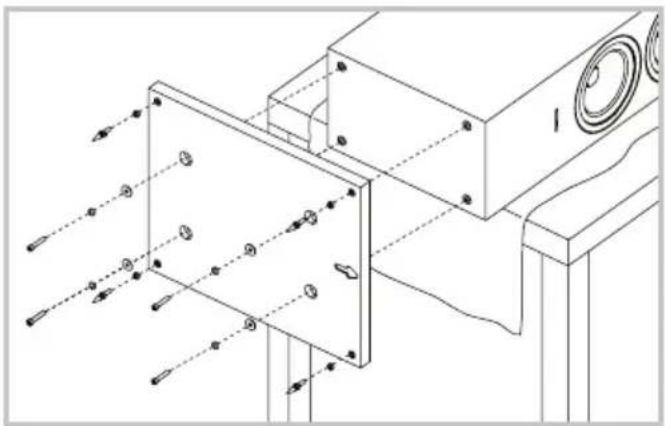

本スピーカーはフロアに設置されることを前提に設計されています。 可能な限り付属のスパイクを使用してフロアにしっかりと立たせる 事が重要です。加えて、背の高いＣＭ10は適切な安全性を持たせる ために台 座を使 用します。 開梱するときに、カートンの上蓋の図に従って台座を取り付けること ができます。或いは、テーブルのような適 切なサポートに布をかけ、 底部が突き出すようその上にスピーカーを横向きに寝かせることで、 完全に開梱した後に台座を取り付けることもできます。取り扱い中に キャビネットやドライブユニットを破損しないように細心の注意を払 いながら作業を行ってください。台座の下側にある矢印が確実に前 側を指すように台座とキャビネットの下側の取り付け穴を合わせて ください。そして付属のねじとワッシャーを使用し、台座を固定させ ます。その際にねじの頭部分とワッシャーの間に菊座ワッシャーをは さみます。付 属の六 角レンチを使 用して、ねじを締めこみます。 スパイクは、床の上に敷かれているカーペットを貫いて、床の上に設 置するように設 計されています。まず、フロアにスパイクが 置かれた 時に、カーペットの上に十分ナットが浮かんだような状態になるよ うに、スパイクのロックナットを廻しながら調整します。スパイクをね じ込み式のインサートに目一杯ねじ込んでください。もしキャビネッ ト を 、床 面 に 置 い た と き 安 定 せ ず に 揺 れ る よ う で し た ら 、揺 れ が 止 ま り、キャビネットがしっかりと固定されるようになるまで、床に設置し ていない２本のスパイクを緩めて下さい。最後に、キャビネットに対 してナットを固定してください。スピーカーの設置位置を最適に調整 した後にスパイクを調整した方が良いでしょう。 スピーカーを設置する場所にカーペットが全くなく、床の表面を傷 つけたくない場合は、スパイクと床の間の保護的な金属ディスク（ コイン等）を使用するか、または付属のゴム足を使用してください。 スパイクと同じ方法でゴム足の高さを調整しキャビネットを設置し

スピーカーを設置した後の設置位置の微調整は、サウンドクォリ ティを更に向上させます。通常それは実施するだけの価値のある

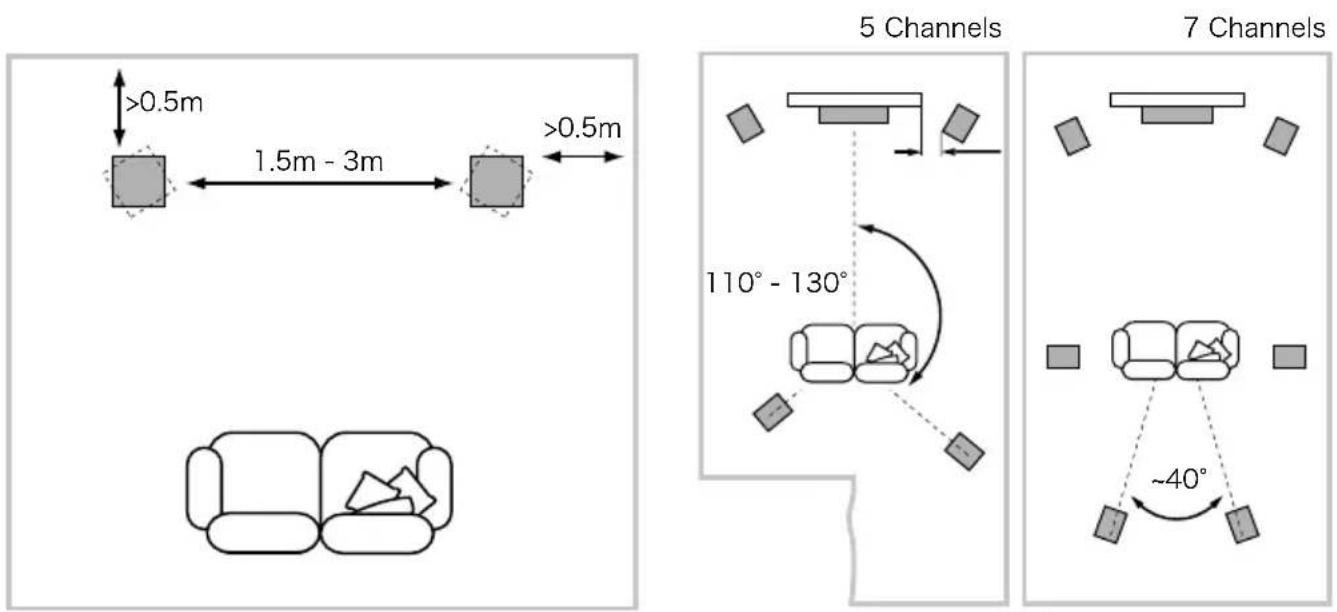

ステレオ又はホームシアターのどちらの場合でも、スピーカーの設 置はそれぞれのスピーカーの設置環境が、音響的特性において同じ になるように行ってください。例えば片方のスピーカーが露出した壁 のすぐ近くに設置され、もう一方のスピーカーが軟らかい家具やカ ーテンの近くに設置されたとします。この場合は、総合的なサウンド クォリティとステレオイメージの両 面で妥 協した 形 になります。 従来のステレオシステム 始めに、左右のスピーカーを1.5ｍから3ｍ離して設置し、次に左右 のスピーカーがリスニングポジションを頂点とした２等辺三角形の 位置になるように設置します。スピーカーは後ろの壁からは約 0.5ｍ、横の壁からは0.5ｍ以上離して設置してください （上図）。

ホームシアターシステムのフロントチャンネルにこのスピーカーを使 用する場 合 、サラウンドチャンネルが 広 がりのあるサウンドイメー ジ を作る傾向にあるので、２チャンネルオーディオ（ステレオシステム） セッティングより左 右 の スピーカ ー が 近くになるように 設 置してくだ さい 。ま た 映 像 の イメ ー ジ とサ ウンドイメ ー ジ の スケ ー ル が 一 致 する ように、フロントスピーカーはスクリーンの横から約0.5ｍ以内に設 置 す る よ う に し て く だ さ い 。ス テ レ オ セ ッ テ ィ ン グ と 同 様 に 、ス ピ ー カ ーはあらゆる壁から約0.5ｍ以上離して設置することが理想的です。 お使いのスピーカーを壁に掛ける場合に低音が過度に強調される 時は、フォームプラグの使用について、このマニュアルの「微調整」の セクション を 参 照 してください 。

スピーカーのドライブユニットは、キャビネットを越えて磁界を発生 さ せ ま す 。磁 力 に 反 応 し や す い 物 品（ ブ ラ ウ ン 管 テ レ ビ や コ ン ピ ュ ー ターのモニター、フロッピー・ディスク、オーディオ／ビデオ･テープ、 キャッシュ・カード類など）はスピーカーから少なくとも0.5メートル は遠ざけておいてください。液晶テレビや有機ELディスプレーやプラ ズマテレビは漏洩磁界に影響されません。 >0.5m >0.5m 110° - 130° ~40° 5 Channels 7 Channels 1.5m - 3m98

全ての 接 続は 、必ず 機器のスイッチを全てオフにしてから行ってく

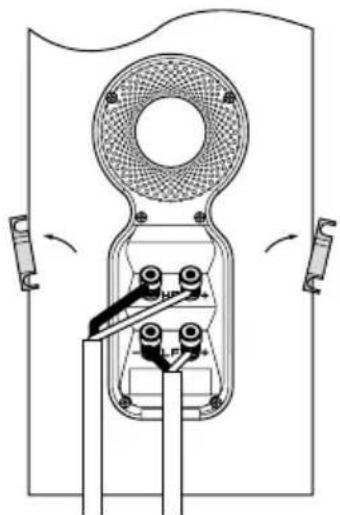

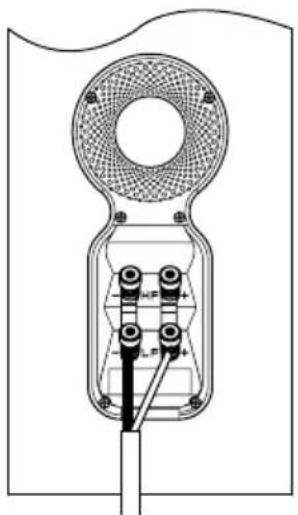

スピーカーの裏に、リンクされたターミナルが 2 ペアあります。従来 の接続 (左上図) を行う場合、ターミナルリンクは所定の位置 (配 送された状態) に残し、一方のペアのターミナルのみアンプに接続 された状態にします。バイ・ワイヤ接続あるいはバイアンプ (右上図) を行う場合、ターミナルリンクを取り外し、ターミナルのペアをアン プにそれぞれ独自に接続する必要があります。バイ・ワイヤリングを 行うと、低域のディテールの解像度が向上します。 スピーカーのプラス端子（“＋”のマークがあり、端子の色は赤）をア ンプのプラス出力端子に、スピーカーのマイナス端子（“－”のマーク があり、端子の色は黒）をアンプのマイナス出力端子を確実に接続し ます。間違った接続を行った場合、サウンドイメージが広がらないと か、低音が出ないといった現 象が起きます。 スピーカーケーブルをお選びになる際はディーラーまたは各国の代 理店へご相談ください。

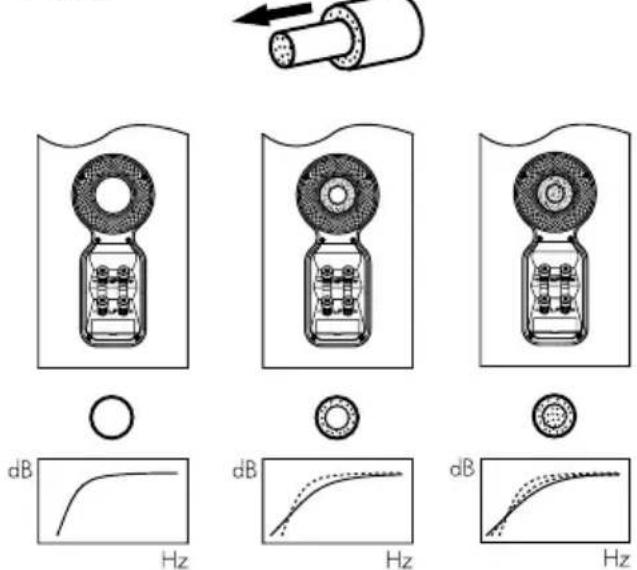

低域の周波数にむらがあるようであれば、視聴している部屋の音響 特性の結果である可能性が非常に高いと思われます。スピーカーの 位置や視聴する位置のほんのわずかな変化ですら、音響パフォーマ ンス、特に低域の周波数には大きな影響を与える場合があります。 視聴する位置を変えるか、可能であればお使いのスピーカーを別の 壁に配置してみてください。 他に方法がない場合は、同梱のフォームプラグを使用してラウドス ピーカーの低 域パフォーマンスを調整することができます。フォーム プラグは 2 つの部分から構成される部品であり、ある程度のファイ ンチューニングが可能です。外側の大きい方の部分だけ分離して使 うこともできますし、2 つの部分を一緒に使うこともできます。フォ ームプラグの外側の大きい部分だけ使うと、一緒に使う場合に比べ て、低域の減衰が少なくなります。 ファインチューニングの前に、もう一度全ての設置と接続が正しく 且つ安全に行われているか確認して下さい。 一般的に壁からスピーカーを遠ざけると低音域の量が少なくなりま す。スピーカーの後ろにスペースをつくることによって、音場の奥行 き感を得ることができます。逆に言えばスピーカーを壁に近づけるこ とによって低 音域のボリュームを増やすことができます。壁からの距 離を変えずにスピーカーに低音域のふくらみを低減させたい場合に は 、ス ピ ー カ ー の バ ス レ フ ポ ー ト に フ ォ ー ム プ ラ グ 挿 入 し て み て く だ さい。また少し低音域を減少させたい場合はフォームリングをバス レフポートに挿 入して 下さい 。フォームプ ラグ、又 はフォームリング の 使用方法は上図を参照してください。

キャビネットの表面は、普段はほこりを払うだけで十分です。エアゾ ル剤その他の洗浄剤をお使いになりたい場合、洗浄剤によっては表 面を傷めることもありますので、本体に直接お使いになるのではな く、布に取って小さな部分でお試しになってからお使いください。研 磨剤、または酸、アルカリ、殺菌剤が含まれている製品はお使いにな らないでください。塗装面の汚れは、薄めた無香料セッケン溶液で落 ちる場合があります。それでも落ちない汚れは、専用のガラスクリー ナーをスプレーし、マイクロファイバーの布で軽く拭き取ってくださ い。破損の原因となる可能性がありますので、ドライブユニットに洗 浄剤を使ったり触ったりしないでください。 純木製のべニアには、時間経過に伴う退色を最小限に抑える耐紫 外線ラッカー処理が施されていますが、天然素材ですのでどうして もある程度の退色が予想されます。色の違いは、色が均一になるま でベニヤの表面すべてに均等に日光を当てることで調整することが できます。長い時間がかかることもありますが、紫外線ランプを慎重 に使用してすると所要時間を短縮することができます。木製ベニヤ になるべく亀裂が入らないよう、スピーカーは放熱装置や温風口な ど直 接熱を発するところから遠ざけてください。 スピーカーの性能は、御使用になるにつれて微妙に変化します。スピ ーカーが冷たい環境に保管されていた場合、ドライブユニットのダン ピング材とサスペンションが本来の機械的特性を取り戻すまで、し ばらく時間 が 掛かります。ドライブユニットのサスペンションは音 量 やソースにもよりますが、鳴らし始めてから１時間くらいで徐々にほ ぐれてきます。スピーカーが意図された性能を取り戻すまでにかか る時間は、開梱までの保管条件や、どの様に使用されるかによって 異なります。目安としては、温度による影響を安定させる為、ご使用 される状況で１週間、また意図されたデザイン特性に達するために、 平均15時間スピーカーを鳴らすことを見込んでください。
